BPA GmbH
Behringstr. 12
D- 71083 Herrenberg-Gültstein
Tel: +49 – (0) 7032 / 89399 – 0
Fax: +49 – (0) 7032 / 89399 – 29
eMail: bpa@dichte-bauwerke.de
Web: www.dichte-bauwerke.de

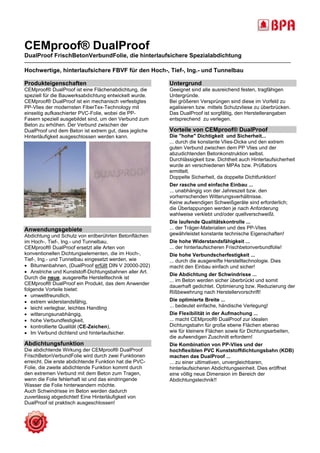

CEMproof® DualProof
DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung
______________________________________________________________________________
Hochwertige, hinterlaufsichere FBVF für den Hoch-, Tief-, Ing.- und Tunnelbau
Produkteigenschaften
CEMproof® DualProof ist eine Flächenabdichtung, die
speziell für die Bauwerksabdichtung entwickelt wurde.
CEMproof® DualProof ist ein mechanisch verfestigtes
PP-Vlies der modernsten FiberTex-Technology mit
einseitig aufkaschierter PVC-Folie, wobei die PP-Fasern
speziell ausgebildet sind, um den Verbund zum
Beton zu erhöhen. Der Verbund zwischen der
DualProof und dem Beton ist extrem gut, dass jegliche
Hinterläufigkeit ausgeschlossen werden kann.
Anwendungsgebiete
Abdichtung und Schutz von erdberührten Betonflächen
im Hoch-, Tief-, Ing.- und Tunnelbau.
CEMproof® DualProof ersetzt alle Arten von
konventionellen Dichtungselementen, die im Hoch-,
Tief-, Ing.- und Tunnelbau eingesetzt werden, wie
 Bitumenbahnen, (DualProof erfüllt DIN V 20000-202)
 Anstriche und Kunststoff-Dichtungsbahnen aller Art.
Durch die neue, ausgereifte Herstelltechnik ist
CEMproof® DualProof ein Produkt, das dem Anwender
folgende Vorteile bietet:
 umweltfreundlich,
 extrem widerstandsfähig,
 leicht verlegbar, leichtes Handling
 witterungsunabhängig,
 hohe Verbundfestigkeit,
 kontrollierte Qualität (CE-Zeichen),
 Im Verbund dichtend und hinterlaufsicher.
Abdichtungsfunktion
Die abdichtende Wirkung der CEMproof® DualProof
FrischBetonVerbundFolie wird durch zwei Funktionen
erreicht. Die erste abdichtende Funktion hat die PVC-Folie,
die zweite abdichtende Funktion kommt durch
den extremen Verbund mit dem Beton zum Tragen,
wenn die Folie fehlerhaft ist und das eindringende
Wasser die Folie hinterwandern möchte.
Auch Schwindrisse im Beton werden dadurch
zuverlässig abgedichtet! Eine Hinterläufigkeit von
DualProof ist praktisch ausgeschlossen!
Untergrund
Geeignet sind alle ausreichend festen, tragfähigen
Untergründe.
Bei größeren Versprüngen sind diese im Vorfeld zu
egalisieren bzw. mittels Schutzvliese zu überbrücken.
Das DualProof ist sorgfältig, den Herstellerangaben
entsprechend zu verlegen.
Vorteile von CEMproof® DualProof
Die hohe Dichtigkeit und Sicherheit...
... durch die konstante Vlies-Dicke und den extrem
guten Verbund zwischen dem PP Vlies und der
abzudichtenden Betonkonstruktion selbst.
Durchlässigkeit bzw. Dichtheit auch Hinterlaufsicherheit
wurde an verschiedenen MPAs bzw. Prüflabors
ermittelt.
Doppelte Sicherheit, da doppelte Dichtfunktion!
Der rasche und einfache Einbau ...
... unabhängig von der Jahreszeit bzw. den
vorherrschenden Witterungsverhältnisse.
Keine aufwendigen Schweißgeräte sind erforderlich;
die Überlappungen werden je nach Anforderung
wahlweise verklebt und/oder quellverschweißt.
Die laufende Qualitätskontrolle ...
... der Träger-Materialien und des PP-Vlies
gewährleistet konstante technische Eigenschaften!
Die hohe Widerstandsfähigkeit ...
... der hinterlaufsicheren Frischbetonverbundfolie!
Die hohe Verbundscherfestigkeit ...
... durch die ausgereifte Herstelltechnologie. Dies
macht den Einbau einfach und sicher!
Die Abdichtung der Schwindrisse ...
... im Beton werden sicher überbrückt und somit
dauerhaft gedichtet. Optimierung bzw. Reduzierung der
Rißbewehrung nach Herstellervorschrift!
Die optimierte Breite ...
... bedeutet einfache, händische Verlegung!
Die Flexibilität in der Aufmachung ...
... macht CEMproof® DualProof zur idealen
Dichtungsbahn für große ebene Flächen ebenso
wie für kleinere Flächen sowie für Dichtungsarbeiten,
die aufwendigen Zuschnitt erfordern!
Die Kombination von PP-Vlies und der
hochflexiblen PVC Kunststoffdichtungsbahn (KDB)
machen das DualProof ...
... zu einer ultimativen, unvergleichbaren,
hinterlaufsicheren Abdichtungseinheit. Dies eröffnet
eine völlig neue Dimension im Bereich der
Abdichtungstechnik!!

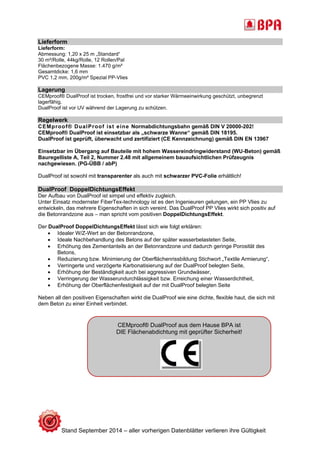

Lieferform
Lieferform:
Abmessung: 1,20 x 25 m „Standard“
30 m²/Rolle, 44kg/Rolle, 12 Rollen/Pal
Flächenbezogene Masse: 1.470 g/m²
Gesamtdicke: 1,6 mm
PVC 1,2 mm, 200g/m² Spezial PP-Vlies
Lagerung
CEMproof® DualProof ist trocken, frostfrei und vor starker Wärmeeinwirkung geschützt, unbegrenzt
lagerfähig.
DualProof ist vor UV während der Lagerung zu schützen.
Regelwerk
CEMproof® DualProof ist eine Normabdichtungsbahn gemäß DIN V 20000-202!
CEMproof® DualProof ist einsetzbar als „schwarze Wanne“ gemäß DIN 18195.
DualProof ist geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967
Einsetzbar im Übergang auf Bauteile mit hohem Wassereindringwiderstand (WU-Beton) gemäß
Bauregelliste A, Teil 2, Nummer 2.48 mit allgemeinem bauaufsichtlichen Prüfzeugnis
nachgewiesen. (PG-ÜBB / abP)
DualProof ist sowohl mit transparenter als auch mit schwarzer PVC-Folie erhältlich!
DualProof DoppelDichtungsEffekt
Der Aufbau von DualProof ist simpel und effektiv zugleich.
Unter Einsatz modernster FiberTex-technology ist es den Ingenieuren gelungen, ein PP Vlies zu
entwickeln, das mehrere Eigenschaften in sich vereint. Das DualProof PP Vlies wirkt sich positiv auf
die Betonrandzone aus – man spricht vom positiven DoppelDichtungsEffekt.
Der DualProof DoppelDichtungsEffekt lässt sich wie folgt erklären:
 Idealer W/Z-Wert an der Betonrandzone,
 Ideale Nachbehandlung des Betons auf der später wasserbelasteten Seite,
 Erhöhung des Zementanteils an der Betonrandzone und dadurch geringe Porosität des
Betons,
 Reduzierung bzw. Minimierung der Oberflächenrissbildung Stichwort „Textile Armierung“,
 Verringerte und verzögerte Karbonatisierung auf der DualProof belegten Seite,
 Erhöhung der Beständigkeit auch bei aggressiven Grundwässer,
 Verringerung der Wasserundurchlässigkeit bzw. Erreichung einer Wasserdichtheit,
 Erhöhung der Oberflächenfestigkeit auf der mit DualProof belegten Seite
Neben all den positiven Eigenschaften wirkt die DualProof wie eine dichte, flexible haut, die sich mit
dem Beton zu einer Einheit verbindet.
CEMproof® DualProof aus dem Hause BPA ist
DIE Flächenabdichtung mit geprüfter Sicherheit!
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
CEMproof® DualProof
DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung
Normabdichtungsbahn nach DIN V 20000-202
einsetzbar als „schwarze Wanne“ gemäß DIN 18195.
Geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967
______________________________________________________________________________
Technische Daten und Einbauhinweise der FBVF DualProof
Nach DIN 18195 Wannenabdichtung!
PVC 1,2 mm auf PP-Vlies mit 1,6 mm Gesamtstärke/1,20 m breit/25,00 m lang/ 30 m² pro
Rolle/44 kg pro Rolle/ beidseitig ca. 5 cm breiter PVC Rand. Die Ausführung darf nur durch
eingewiesene Unternehmen vorgenommen werden
DualProof darf bei Eckverbindungen/Übergängen/Stoßüberdeckungen und den sog. „Xeln“
(den eingeschnittenen und überlappten Außen- oder Innen-Ecken) nur mittels PVC-Band und
den vorgefertigten PVC 90° Ecken - nach der vorliegenden Einbauanleitung mit den dazu
gehörigen Abb / Details - quellverschweißt werden.
Sämtliche Quellschweißverbindungen sind während des Einbaus einer unmittelbaren
Sichtprüfung zu unterziehen.
Das Quellschweißmittel wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig
aufgetragen und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so
dass die beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so
quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten
Sicherheit am Überlappungsende mit SYSTEM-Quellschweißmittel oder SYSTEM Polymer-
Kleber zusätzlich gesichert werden.
Sämtliche Durchdringungen (Kabel + Rohre + Erdungspunkte usw.) dürfen nur außenliegend
und SYSTEMgerecht eingebaut werden.
DualProofWanne unter der Bodenplatte
Voraussetzung ist eine bauseitig erstellte, geglättete und ohne Vertiefungen (Laufspuren,
Nester) hergestellte Beton-Sauberkeitsschicht. Sämtliche Quellschweißverbindungen sind
nach Fertigstellung zu überprüfen (und/oder am Stoßende zusätzlich zu sichern)
DualProof an Stirn-Abschalung angetackert!
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit

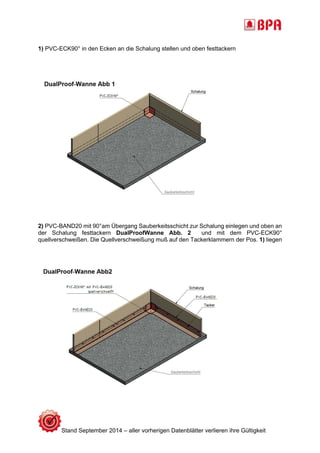

1) PVC-ECK90° in den Ecken an die Schalung stellen und oben festtackern
2) PVC-BAND20 mit 90°am Übergang Sauberkeitsschicht zur Schalung einlegen und oben an
der Schalung festtackern DualProofWanne Abb. 2 und mit dem PVC-ECK90°
quellverschweißen. Die Quellverschweißung muß auf den Tackerklammern der Pos. 1) liegen
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
3) den Bodenplatten-Randstreifen senkrecht an die Schalung stellen und oben festtackern (z.
B. mit Rapid R 353 mit max. 6 mm Klammern Nr. 53) Dabei zeigt das weiße Vlies zum Beton
hin. Der senkrechte Stoß des Bodenplatten-Randstreifens erfolgt NICHT in der Ecke. Er wird
ohne Überdeckung dicht aneinander geführt.
Der evtl. am Bodenplatten-Randstreifen vorhandene 5 cm breite PVC-Streifen (ohne
Vliesrücken) muß nach oben zeigen.
Quellverschweißung des Stoßes
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
4) DualProof (das weiße Vlies zeigt nach oben) auf der Sauberkeitsschicht bis dicht an das
senkrechte PVC-BAND20 ausrollen und waagerecht quellverschweißen.
Verlegung von DualProof in der Bodenplatte - Vlies
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
5) an den - in Längsrichtung ausgerollten - DualProof Bahnen wird der 5 cm breite PVC Rand
quellverschweißt. Bei den sich in 90° Querrichtung ergebenden DualProof Stößen wird das 10
cm breite PVC Band mit 1,18 m Länge unterlegt und am Stoß mit den PVC-Flächen der
angrenzenden DualProof Bahn quellverschweißt.
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
DualProofWanne Übergang Bodenplattenrand zum Wandanschluss
…der druckwasserdichten DualProofWanne Ausführung gem. DIN 18195
ohne Bodenplattenüberstand
Den über die Bodenplatte herausstehenden Teil der Bodenplattenrandbahn säubern und an
die mit DualProof versehene Wandfläche heranklappen. Den 5 cm PVC-Rand (ohne Vlies) mit
der PVC-Wandfläche quellverschweißen. Alternativ das PVC-BAND10 über der Fuge
zwischen Bodenplatte und Wand quellverschweißen.
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit

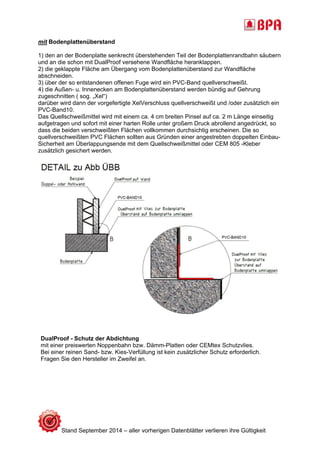

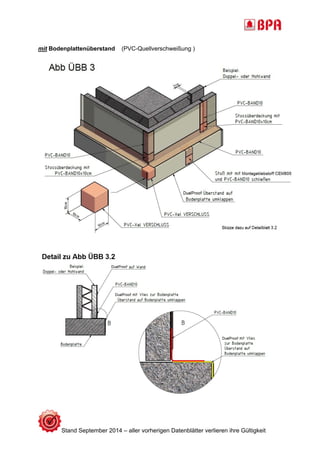

mit Bodenplattenüberstand
1) den über die Bodenplatte herausstehenden Teil der Bodenplattenrandbahn säubern und an
die mit DualProof versehene Wandfläche heranklappen.
2) die geklappte Fläche am Übergang vom Bodenplattenüberstand zur Wandfläche
abschneiden.
3) über die so entstandene offene Fuge wird das PVC-Band20 quellverschweißt.
4) die 90°Außen- u. Innenecken des Bodenplattenüberstandes werden bündig auf Gehrung
zugeschnitten ( sog. „Xel“) darüber wird dann das vorgefertigte PVC-ECK90° quellverschweißt
DualProof
Schutz der Abdichtung
mit einer preiswerten Noppenbahn bzw. Dämm-Platten oder CEMtex Schutzvlies.
Bei einer reinen Sand- bzw. Kies-Verfüllung ist kein zusätzlicher Schutz erforderlich.
Im Zweifel den Hersteller fragen.
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
CEMproof® DualProof
DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung
Normabdichtungsbahn nach DIN V 20000-202
einsetzbar als „schwarze Wanne“ gemäß DIN 18195.
Geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967
______________________________________________________________________________
Technische Daten und Einbauhinweise der FBVF DualProof
Nach PG-ÜBB!
d.h. nach den Prüfgrundsätzen zur Erteilung von allgemeinen bauaufsichtlichen
Prüfzeugnissen
für Übergänge von Bauwerksabdichtungen auf Bauteile aus Beton mit hohem
Wassereindringwiderstand (PG-ÜBB) gemäß Bauregelliste A,Teil 2, Nummer 2.48.
PVC 1,2 mm auf PP-Vlies mit 1,6 mm Gesamtstärke/ 1,20 m breit / 25,00 m lang / 30 m² pro
Rolle/ 44 kg pro Rolle / beidseitig ca. 5 cm breiter PVC Rand
Bodenplattenrandbahn 40 cm breit ohne PVC Rand. Die Ausführung sollte nur durch von BPA
eingewiesenen Firmen vorgenommen werden
FBVF DualProof an WU-Betonkonstruktion
die Höhe des einbetonierten Randstreifens muss mind. 20 cm betragen. Es muss
Frischbeton nach DIN 1045/2 der Konsistenzbereiche F4 bis F 6 eingebaut werden um
eine Hinterläufigkeit auszuschließen.
Sämtliche Quellschweißausführungen sind während des Einbaus einer unmittelbaren
Sichtprüfung zu unterziehen.
Vor der Betonage wird die Bodenplattenrandbahn senkrecht an die Schalung gestellt und
festgetackert (z.B. mit Rapid R 353 mit max. 6 mm Klammern Nr. 53) Dabei zeigt das weiße
Vlies zum Beton hin. Der senkrechte Stoß des Bodenplatten-Randstreifens erfolgt NICHT in
der Ecke. Er wird ohne Überdeckung dicht aneinander geführt.
Die Bodenplattenrandbahn ist von der Gesamthöhe her so zu dimensionieren, daß unten mind.
20 cm einbetoniert werden können und ein geeigneter Überstand bis zur Wand auf dem
Bodenplattenüberstand waagerecht heruntergeklappt werden kann Abb. ÜBB 1
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
Bodenplattenrandbahn
Nach dem Ausschalen werden die senkrechten Stöße der DualProof-
Randstreifen mit CEM 805-Kleber gesichert
DualProof Wand-Montage vertikal!
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
FBVF DualProof Bodenplatten-Randstreifen und druckwasserdichter Übergang zur
DualProof Wandabdichtung
ohne Bodenplattenüberstand (PVC-Quellverschweißung)
Nach dem Ausschalen die Bodenplattenrandbahn säubern und ein PVC-BAND10 über der
Fuge zwischen Bodenplatte und Wand quellverschweißen. Das Quellschweißmittel
DualProof-QS wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig aufgetragen
und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so dass die
beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so
quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten Einbau-
Sicherheit am Überlappungsende mit dem SYSTEM-Quellschweißmittel DualProof-QS oder
dem SYSTEM-Kleber CEM 805 zusätzlich gesichert werden.
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
mit Bodenplattenüberstand (PVC-Quellverschweißung )
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
mit Bodenplattenüberstand
1) den an der Bodenplatte senkrecht überstehenden Teil der Bodenplattenrandbahn säubern
und an die schon mit DualProof versehene Wandfläche heranklappen.
2) die geklappte Fläche am Übergang vom Bodenplattenüberstand zur Wandfläche
abschneiden.
3) über der so entstandenen offenen Fuge wird ein PVC-Band quellverschweißt.
4) die Außen- u. Innenecken am Bodenplattenüberstand werden bündig auf Gehrung
zugeschnitten ( sog. „Xel“)
darüber wird dann der vorgefertigte XelVerschluss quellverschweißt und /oder zusätzlich ein
PVC-Band10.
Das Quellschweißmittel wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig
aufgetragen und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so
dass die beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so
quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten Einbau-
Sicherheit am Überlappungsende mit dem Quellschweißmittel oder CEM 805 -Kleber
zusätzlich gesichert werden.
DualProof - Schutz der Abdichtung
mit einer preiswerten Noppenbahn bzw. Dämm-Platten oder CEMtex Schutzvlies.
Bei einer reinen Sand- bzw. Kies-Verfüllung ist kein zusätzlicher Schutz erforderlich.
Fragen Sie den Hersteller im Zweifel an.
Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
Frischbetonabdichtung:
In den nachfolgenden Positionen wird eine Frischbetonverbund‐Abdichtung gegen Bodenfeuchte und
nichtdrückendes Sickerwasser gem. DIN 18195, die DAfStb.–Richtlinie Wasserunduc hlässige
Bauteile aus Beton WU‐Richtlinie sowie die mit geltenden Vorschriften wie die DIN 1045
beschrieben.
Die Abdichtung soll mit dem druckwasserdichten Abdichtungssystem, mit mechanischer
Frischbetonverbundwirkung und Hinterlaufsschutz, DualProof der Fa. BPA erfolgen.
Mit der Angebotsabgabe gilt ausdrücklich als vertraglich vereinbart, dass diese Abdichtungsarbeiten
nur durch vom Hersteller (BPA GmbH) geschultes und zertifiziertes Personal durchgeführt werden.
Zertifizierte Fachverarbeiter sind nur solche Verarbeiter, die von BPA bedarfsgerecht geschult
wurden. Ein entsprechender schriftlicher, namentlicher Nachweis ist der örtlichen Bauüberwachung
mindestens 10 Werktage vor dem geplanten Ausführungsbeginn vorzulegen. Nachunternehmer die
weder Schulung noch Zertifizierung nachweisen können, werden vom Auftraggeber nicht akzeptiert!
Um das System fachgerecht herstellen zu können, sind gewisse Rahmenbedingungen erforderlich die
nachfolgend beschrieben werden.
Allgemeine Anforderungen an die Sauberkeit und Untergrundbeschaffenheit
Es ist in erster Linie auf einen sauberen Untergrund zu achten. Um dies zu gewährleisten ist die
separat beschriebene Sauberkeitsschicht 60 cm über die Bodenplattengrundfläche überstehen zu
lassen. Grobe Verschmutzungen wie zum Beispiel Klumpen aus Lehm und Erdreich müssen vor der
Betonage, zum Beispiel mit einem Wasserstrahl, restlos entfernt werden. Die Aufwendungen dafür
sind in die Einheitspreise einzukalkulieren und werden nicht gesondert vergütet. Oberflächliche
Verschmutzungen des Vlieses durch Schalöl/Schalwachs sind zu vermeiden.
Witterungsanforderungen:
Die unterste allgemeine Verarbeitungstemperatur beträgt ‐5° C. Bis zu dieser Temperatur können die
Dichtungsbahnen ohne zusätzliche Maßnahmen verarbeitet werden. Unterschreiten die
Temperaturen ‐5 °C ist das Material an einem geschützten und beheizten Ort zu lagern und erst
direkt vor der Verarbeitung an den Verlegeort zu transportieren. Stoßverbindungen sind mit einem
geeigneten Heißluftgerät zu erwärmen. Die Stösse der Dichtungsbahnen und verwendete
Verklebungen bzw. systemkonforme Fügungen sind mit einem Handroller anzurollen. Vor Beginn der
Arbeiten ist ein Probestoss zur Bewertung der Ausführungsparameter herzustellen und durch die
örtliche Bauüberwachung freizugeben. Witterungsbedingte Zusatzmaßnahmen sind in die
Einheitspreise einzukalkulieren und werden nicht gesondert vergütet.
Die nachfolgenden Bewehrungsarbeiten sind möglichst direkt und zeitnah auszuführen um ein
direktes Begehen der Abdichtung über längere Zeit hinweg zu vermeiden. Bewehrungsarbeiten sind
mit erhöhter Sorgfalt auszuführen, um unnötige Beschädigungen der Dichtungsbahnen zu
vermeiden. Trotz aller Sorgfalt entstandene Beschädigungen sind mit Kaltschweißmittel (DualProof QS)
und DualProof‐Flicken zu reparieren. Dafür entstandene Aufwendungen gehen nicht zu Lasten des
Auftragnehmers!

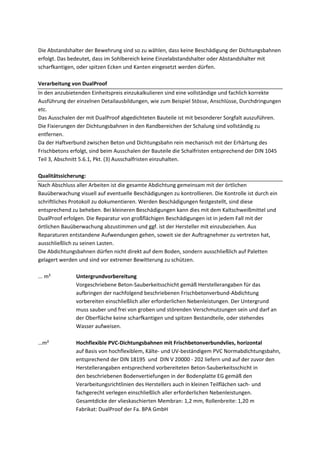

Die Abstandshalter der Bewehrung sind so zu wählen, dass keine Beschädigung der Dichtungsbahnen
erfolgt. Das bedeutet, dass im Sohlbereich keine Einzelabstandshalter oder Abstandshalter mit
scharfkantigen, oder spitzen Ecken und Kanten eingesetzt werden dürfen.
Verarbeitung von DualProof
In den anzubietenden Einheitspreis einzukalkulieren sind eine vollständige und fachlich korrekte
Ausführung der einzelnen Detailausbildungen, wie zum Beispiel Stösse, Anschlüsse, Durchdringungen
etc.
Das Ausschalen der mit DualProof abgedichteten Bauteile ist mit besonderer Sorgfalt auszuführen.
Die Fixierungen der Dichtungsbahnen in den Randbereichen der Schalung sind vollständig zu
entfernen.
Da der Haftverbund zwischen Beton und Dichtungsbahn rein mechanisch mit der Erhärtung des
Frischbetons erfolgt, sind beim Ausschalen der Bauteile die Schalfristen entsprechend der DIN 1045
Teil 3, Abschnitt 5.6.1, Pkt. (3) Ausschalfristen einzuhalten.
Qualitätssicherung:
Nach Abschluss aller Arbeiten ist die gesamte Abdichtung gemeinsam mit der örtlichen
Bauüberwachung visuell auf eventuelle Beschädigungen zu kontrollieren. Die Kontrolle ist durch ein
schriftliches Protokoll zu dokumentieren. Werden Beschädigungen festgestellt, sind diese
entsprechend zu beheben. Bei kleineren Beschädigungen kann dies mit dem Kaltschweißmittel und
DualProof erfolgen. Die Reparatur von großflächigen Beschädigungen ist in jedem Fall mit der
örtlichen Bauüberwachung abzustimmen und ggf. ist der Hersteller mit einzubeziehen. Aus
Reparaturen entstandene Aufwendungen gehen, soweit sie der Auftragnehmer zu vertreten hat,
ausschließlich zu seinen Lasten.
Die Abdichtungsbahnen dürfen nicht direkt auf dem Boden, sondern ausschließlich auf Paletten
gelagert werden und sind vor extremer Bewitterung zu schützen.
... m² Untergrundvorbereitung
Vorgeschriebene Beton‐Sauberkeitsschicht gemäß Herstellerangaben für das
aufbringen der nachfolgend beschriebenen Frischbetonverbund‐Abdichtung
vorbereiten einschließlich aller erforderlichen Nebenleistungen. Der Untergrund
muss sauber und frei von groben und störenden Verschmutzungen sein und darf an
der Oberfläche keine scharfkantigen und spitzen Bestandteile, oder stehendes
Wasser aufweisen.
…m² Hochflexible PVC‐Dichtungsbahnen mit Frischbetonverbundvlies, horizontal
auf Basis von hochflexiblem, Kälte‐ und UV‐beständigem PVC Normabdichtungsbahn,
entsprechend der DIN 18195 und DIN V 20000 ‐ 202 liefern und auf der zuvor den
Herstellerangaben entsprechend vorbereiteten Beton‐Sauberkeitsschicht in
den beschriebenen Bodenvertiefungen in der Bodenplatte EG gemäß den
Verarbeitungsrichtlinien des Herstellers auch in kleinen Teilflächen sach‐ und
fachgerecht verlegen einschließlich aller erforderlichen Nebenleistungen.
Gesamtdicke der vlieskaschierten Membran: 1,2 mm, Rollenbreite: 1,20 m
Fabrikat: DualProof der Fa. BPA GmbH
Überlappungen in Stoßbereichen, anfallender Verschnitt, Eckausbildungen sowie
Das Verkleben von Längs‐ und Querstößen sind in die Einheitspreise einzurechnen
und werden nicht gesondert vergütet.
Abgerechnet wird nach tatsächlich überdeckter Fläche
…m² Hochflexible PVC‐Dichtungsbahnen mit Frischbetonverbundvlies, vertikal
Gemäß LV‐Pos. Horizontal, jedoch im vertikalen Bereich der Bodenplatten
Bevor die Randaufkantungen verlegt werden, sind die Bahnen mit einem
Heißluftgerät thermisch vorzuformen. Die Bahnen sind im oberen Randbereich
der Randschalung mechanisch mit Tackerklammern zu befestigen.
Wegen des erforderlichen Mindestbetondrucks ist die Bahn min. 5 cm unter der
Oberkante des später zu betonierenden Bauteills abzustellen.
…m² Hochflexible PVC‐Dichtungsbahn im Bereich zweihäuptig geschalter Wände
Gemäß LV‐Pos. Horizontal
Jedoch im Bereich zweihäuptig geschalter Wände liefern und gemäß
Herstellerangaben fachgerecht herstellen einschließlich aller dazu erforderlichen
Nebenleistungen.
Ablauf wie folgt:
Stellen der Außenschalung
Einlegen der DualProof Dichtungsbahn, Einbau der Bewehrung, Stellen der
Innenschalung
Die Befestigungsmittel für die Lagesicherung in der Schalung sind entsprechend des
Schalsystems und den Herstellerangaben zu wählen. Schalungsanker sind
nachträglich mit Flüssigfolie abzudichten. Die dafür erforderlichen Aufwendungen
sind in den Einheitspreis einzukalkulieren und werden nicht gesondert vergütet.
… Stück Anschluss Bohrpfahlkopf
Herstellen eines dichten Anschlusses zwischen Bohrpfahlkopf und
Frischbetonverbund‐Abdichtung gemäß Herstellerangaben und allgemein
anerkannten Regeln der Technik einschließlich aller erforderlichen Nebenleistungen.
Durchmesser des Bohrpfahlkopfes: 120 cm und 88 cm
Das Bearbeiten des Bohrpfahlkopfes mit mechanischen Verfahren zum Entfernen
minderfester oder hinterläufiger Bereiche sowie Mehraufwendungen beim Verlegen
und Anpassen der Dichtungsbahn sind in den Einheitspreis einzukalkulieren und
werden nicht gesondert vergütet.
…lfm Anschluss Dichtprofil/Frischbetonverbund‐Abdichtung
Zur Herstellung eines dichten Anschlusses zwischen Frischbetonverbund‐Abdichtung
und vorbeschriebenem Dichtprofil bestehend aus einem Dichtungselement auf PVC‐Basis
und einem Systemkleber auf MS‐Polymer Basis geeignet zur Verklebung von
PVC‐Dichtstreifen, Bandbreite: 200 mm. Bandstärke: 1,2 mm, schweißbar, liefern und
gemäß Herstellervorgaben umlaufend fachgerecht einbauen einschließlich aller dazu
erforderlichen Nebenleistungen
Ausgeschriebenes Fabrikat:
PVC‐Streifen und MS‐Polymerkleber oder
Flüssigfolie der Fa. BPA oder gleichwertig
… Stück Anschluss Rohrdurchdringungen
Fachgerechtes herstellen eines dichten Anschlusses zwischen Rohrdurchdringung und
Frischbetonverbund‐Abdichtung mittels Dichtkragen aus DualProof und Flüssigfolie
Gemäß Verlegerrichtlinie des Herstellers und allgemein anerkannten Regeln der
Technik einschließlich aller erforderlichen Nebenleistungen
Durchmesser der Rohrleitung: 110 mm
Material der Rohrleitung: PE
Die Rohrdurchführungen sind zusätzlich mit einer Rohrschelle zu sichern.
Mehraufwendungen beim Verlegen und Einpassen der Dichtungsbahn und das
Herstellen des Dichtkragens sind in den Einheitspreis einzukalkulieren und werden
nicht gesondert vergütet.
… Stück Rohrdurchdringungen mit CEMtech‐Pipe
Fachgerechtes herstellen eines dichten Anschlusses zwischen Rohrdurchdringung und
Frischbetonverbund‐Abdichtung mittels CEMtech‐Pipe.
Gemäß Verlegerrichtlinie des Herstellers und allgemein anerkannten Regeln der
Technik einschließlich aller erforderlichen Nebenleistungen
Durchmesser der Rohrleitung: 110 mm
Material der Rohrleitung: PE
Die Rohrdurchführungen sind mit CEMtech‐Pipe zu sichern.
Mehraufwendungen beim Verlegen und Einpassen der Dichtungsbahn und das
Herstellen der dichten Rohrdurchführung sind in den Einheitspreis einzukalkulieren
und werden nicht gesondert vergütet.
Weiter zum System dazu gehörige und mit dem System kombinierbare Produkte:
‐CEMflex VB Verbund‐ und Dichtblech
‐CEM 805 zur Stossverklebung
‐DualProof QS zur Stossverbindung
‐CEMtech Pipe –dichte‐Rohrdurchführung
‐CEMproof Flüssigfolie
‐BPA Programm
Stand 10/14 Irrtum und technische Änderungen vorbehalten. Für Satz- oder Druckfehler übernehmen wir keine HaŌ ung.
www.dichte-bauwerke.de
BPA GmbH
Behringstr. 12
D-71083 Herrenberg-Gültstein
Tel.: +49(0)7032 / 89399-0
Fax: +49(0)7032 / 89399-29
eMail: bpa@dichte-bauwerke.de
Internet: www.dichte-bauwerke.de

Weitere ähnliche Inhalte

Andere mochten auch

Borrador ensayo(presentacion)
Borrador ensayo(presentacion)Borrador ensayo(presentacion)
Borrador ensayo(presentacion)
Adolfo Orellana

Proyecto investigacion
Proyecto investigacionProyecto investigacion
Proyecto investigacion
jhonmetalurgiacivil

Estructuras de control
Estructuras de controlEstructuras de control
Estructuras de control
Led Zepp

Modellierung in einem agilen Umfeld
Modellierung in einem agilen UmfeldModellierung in einem agilen Umfeld
Modellierung in einem agilen Umfeld
HOOD Group

N2GF deutsch
N2GF deutschN2GF deutsch
N2GF deutsch
Harm Kiezebrink

Joint venture
Joint ventureJoint venture
Joint venture
Erick Sánchez

REConf_2012 OMG Requirements Interchange Format ReqIF
REConf_2012 OMG Requirements Interchange Format ReqIFREConf_2012 OMG Requirements Interchange Format ReqIF
REConf_2012 OMG Requirements Interchange Format ReqIF
HOOD Group

Präsentation der Semesterprojekts
Präsentation der SemesterprojektsPräsentation der Semesterprojekts
Präsentation der Semesterprojekts
M. Berenice Z.

Modelos de mejora del performance de los negocio
Modelos de mejora del performance de los negocioModelos de mejora del performance de los negocio
Modelos de mejora del performance de los negocio
hernan.corso

Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013
Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013
Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013
dwif-Consulting GmbH und dwif e.V.

Historia del cine
Historia del cineHistoria del cine
Historia del cine
pelayoaveirocam

Trabajos día san gil 3años
Trabajos día san gil 3añosTrabajos día san gil 3años
Trabajos día san gil 3años
robertoreyesteban

Reguläre Äquivalenz - IP-Formulierung von Blockmodellen
Reguläre Äquivalenz - IP-Formulierung von BlockmodellenReguläre Äquivalenz - IP-Formulierung von Blockmodellen
Reguläre Äquivalenz - IP-Formulierung von Blockmodellen
Jens Fielenbach

PH-Dienstrecht Kurzinfo
PH-Dienstrecht KurzinfoPH-Dienstrecht Kurzinfo
PH-Dienstrecht Kurzinfo
Johannes Maurek

Rhythmik II
Rhythmik IIRhythmik II
Rhythmik II
Gabriel Imthurn

Juan Cajas. 2010. "Malinowski, el cracoviano errante"
Juan Cajas. 2010. "Malinowski, el cracoviano errante"Juan Cajas. 2010. "Malinowski, el cracoviano errante"
Juan Cajas. 2010. "Malinowski, el cracoviano errante"
Yolia Yolotl

Introd a la adm unidad iv exposicion
Introd a la adm unidad iv exposicionIntrod a la adm unidad iv exposicion
Introd a la adm unidad iv exposicion
Rosmary Marval

DESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer
DESIRe: Unterstützung für den Autor von Anforderungen; Requirements EngineerDESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer
DESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer
HOOD Group

Dn12 u3 a21_lsr
Dn12 u3 a21_lsrDn12 u3 a21_lsr
Dn12 u3 a21_lsr
rubi_lopez


Andere mochten auch (20)

Borrador ensayo(presentacion)
Borrador ensayo(presentacion)Borrador ensayo(presentacion)
Borrador ensayo(presentacion)

Proyecto investigacion
Proyecto investigacionProyecto investigacion
Proyecto investigacion

Estructuras de control
Estructuras de controlEstructuras de control
Estructuras de control

Modellierung in einem agilen Umfeld
Modellierung in einem agilen UmfeldModellierung in einem agilen Umfeld
Modellierung in einem agilen Umfeld

N2GF deutsch
N2GF deutschN2GF deutsch
N2GF deutsch

Joint venture
Joint ventureJoint venture
Joint venture

REConf_2012 OMG Requirements Interchange Format ReqIF
REConf_2012 OMG Requirements Interchange Format ReqIFREConf_2012 OMG Requirements Interchange Format ReqIF
REConf_2012 OMG Requirements Interchange Format ReqIF

Präsentation der Semesterprojekts
Präsentation der SemesterprojektsPräsentation der Semesterprojekts
Präsentation der Semesterprojekts

Modelos de mejora del performance de los negocio
Modelos de mejora del performance de los negocioModelos de mejora del performance de los negocio
Modelos de mejora del performance de los negocio

Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013
Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013
Tagesreisen der Deutschen Schriftenreihe des dwif Heft 55/2013

Historia del cine
Historia del cineHistoria del cine
Historia del cine

Trabajos día san gil 3años
Trabajos día san gil 3añosTrabajos día san gil 3años
Trabajos día san gil 3años

Reguläre Äquivalenz - IP-Formulierung von Blockmodellen
Reguläre Äquivalenz - IP-Formulierung von BlockmodellenReguläre Äquivalenz - IP-Formulierung von Blockmodellen
Reguläre Äquivalenz - IP-Formulierung von Blockmodellen

PH-Dienstrecht Kurzinfo
PH-Dienstrecht KurzinfoPH-Dienstrecht Kurzinfo
PH-Dienstrecht Kurzinfo

Rhythmik II
Rhythmik IIRhythmik II
Rhythmik II

Juan Cajas. 2010. "Malinowski, el cracoviano errante"
Juan Cajas. 2010. "Malinowski, el cracoviano errante"Juan Cajas. 2010. "Malinowski, el cracoviano errante"
Juan Cajas. 2010. "Malinowski, el cracoviano errante"

Migration
MigrationMigration
Migration

Introd a la adm unidad iv exposicion
Introd a la adm unidad iv exposicionIntrod a la adm unidad iv exposicion
Introd a la adm unidad iv exposicion

DESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer
DESIRe: Unterstützung für den Autor von Anforderungen; Requirements EngineerDESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer
DESIRe: Unterstützung für den Autor von Anforderungen; Requirements Engineer

Dn12 u3 a21_lsr
Dn12 u3 a21_lsrDn12 u3 a21_lsr
Dn12 u3 a21_lsr


Ähnlich wie DualProof 2014 d

Anwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdfAnwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdf
BPA-GmbH, Waterproofing is our Passion!

DualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdfDualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdf
BPA-GmbH, Waterproofing is our Passion!

Frischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und FlächenabdichtungFrischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und Flächenabdichtung
BPA-GmbH, Waterproofing is our Passion!

Braune Wanne CEMtobent
Braune Wanne CEMtobentBraune Wanne CEMtobent
Braune Wanne CEMtobent
Adrian Pflieger

Flyer CEMtobent deutsch
Flyer CEMtobent deutschFlyer CEMtobent deutsch
Flyer CEMtobent deutsch
Adrian Pflieger

DualProof A Einbau Okt 2022_LQ.pdf
DualProof A Einbau Okt 2022_LQ.pdfDualProof A Einbau Okt 2022_LQ.pdf
DualProof A Einbau Okt 2022_LQ.pdf
BPA-GmbH, Waterproofing is our Passion!

Technsiches Datenblatt Pop Up 500 UV M W FR
Technsiches Datenblatt Pop Up 500 UV M W FRTechnsiches Datenblatt Pop Up 500 UV M W FR
Technsiches Datenblatt Pop Up 500 UV M W FR
Cleidoscop

Beschichtete Fugenblechsysteme DBV.pdf
Beschichtete Fugenblechsysteme DBV.pdfBeschichtete Fugenblechsysteme DBV.pdf
Beschichtete Fugenblechsysteme DBV.pdf
BPA-GmbH, Waterproofing is our Passion!

Technisches Datenblat Silverback 250 PES WBL M W FR
Technisches Datenblat Silverback 250 PES WBL M W FRTechnisches Datenblat Silverback 250 PES WBL M W FR
Technisches Datenblat Silverback 250 PES WBL M W FR
Cleidoscop

CEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdfCEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdf
BPA-GmbH, Waterproofing is our Passion!

CEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdfCEMtobentTunnel2022.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdfCEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdf
BPA-GmbH, Waterproofing is our Passion!

Universell einsetzbar
Universell einsetzbarUniversell einsetzbar
Universell einsetzbar
JingleT

Verbindungstechnik von ifm
Verbindungstechnik von ifmVerbindungstechnik von ifm
Verbindungstechnik von ifm
ifm electronic gmbh

Flyer flüssigfolie bpa
Flyer flüssigfolie bpaFlyer flüssigfolie bpa
Flyer flüssigfolie bpa
Adrian Pflieger

SilverSeal broschd14
SilverSeal broschd14SilverSeal broschd14
SilverSeal broschd14
Adrian Pflieger

BPA CEMflex Flyer JGS_red.pdf
BPA CEMflex Flyer JGS_red.pdfBPA CEMflex Flyer JGS_red.pdf
BPA CEMflex Flyer JGS_red.pdf
BPA-GmbH, Waterproofing is our Passion!

Flyer predimax und cem deutsch
Flyer predimax und cem deutschFlyer predimax und cem deutsch
Flyer predimax und cem deutsch
Adrian Pflieger

Deflex Profiles
Deflex ProfilesDeflex Profiles
Deflex Profiles
SC HIDROPLASTO SRL


Ähnlich wie DualProof 2014 d (20)

Anwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdfAnwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdf

DualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdfDualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdf

Frischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und FlächenabdichtungFrischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und Flächenabdichtung

Braune Wanne CEMtobent
Braune Wanne CEMtobentBraune Wanne CEMtobent
Braune Wanne CEMtobent

Flyer CEMtobent deutsch
Flyer CEMtobent deutschFlyer CEMtobent deutsch
Flyer CEMtobent deutsch

DualProof A Einbau Okt 2022_LQ.pdf
DualProof A Einbau Okt 2022_LQ.pdfDualProof A Einbau Okt 2022_LQ.pdf
DualProof A Einbau Okt 2022_LQ.pdf

Technsiches Datenblatt Pop Up 500 UV M W FR
Technsiches Datenblatt Pop Up 500 UV M W FRTechnsiches Datenblatt Pop Up 500 UV M W FR
Technsiches Datenblatt Pop Up 500 UV M W FR

Beschichtete Fugenblechsysteme DBV.pdf
Beschichtete Fugenblechsysteme DBV.pdfBeschichtete Fugenblechsysteme DBV.pdf
Beschichtete Fugenblechsysteme DBV.pdf

Technisches Datenblat Silverback 250 PES WBL M W FR
Technisches Datenblat Silverback 250 PES WBL M W FRTechnisches Datenblat Silverback 250 PES WBL M W FR
Technisches Datenblat Silverback 250 PES WBL M W FR

CEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdfCEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdf

100218 klebebänder
100218 klebebänder100218 klebebänder
100218 klebebänder

CEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdfCEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdf

CEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdfCEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdf

Universell einsetzbar
Universell einsetzbarUniversell einsetzbar
Universell einsetzbar

Verbindungstechnik von ifm
Verbindungstechnik von ifmVerbindungstechnik von ifm
Verbindungstechnik von ifm

Flyer flüssigfolie bpa
Flyer flüssigfolie bpaFlyer flüssigfolie bpa
Flyer flüssigfolie bpa

SilverSeal broschd14
SilverSeal broschd14SilverSeal broschd14
SilverSeal broschd14

BPA CEMflex Flyer JGS_red.pdf
BPA CEMflex Flyer JGS_red.pdfBPA CEMflex Flyer JGS_red.pdf
BPA CEMflex Flyer JGS_red.pdf

Flyer predimax und cem deutsch
Flyer predimax und cem deutschFlyer predimax und cem deutsch
Flyer predimax und cem deutsch

Deflex Profiles
Deflex ProfilesDeflex Profiles
Deflex Profiles


Mehr von Adrian Pflieger

Geomechanicals and Tunneling
Geomechanicals and TunnelingGeomechanicals and Tunneling
Geomechanicals and Tunneling
Adrian Pflieger

Waterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerWaterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacer
Adrian Pflieger

BPA GmbH English 2014
BPA GmbH English 2014BPA GmbH English 2014
BPA GmbH English 2014
Adrian Pflieger

Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Avis Technique Quellmax (1)
Avis Technique Quellmax (1)
Adrian Pflieger

CEMproof AG Produktübersicht
CEMproof AG Produktübersicht CEMproof AG Produktübersicht
CEMproof AG Produktübersicht
Adrian Pflieger

Präsentation bpa e 2014
Präsentation bpa e 2014Präsentation bpa e 2014
Präsentation bpa e 2014
Adrian Pflieger

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver Dichtwirkung
Adrian Pflieger

Fugenblech Dichtblech
Fugenblech DichtblechFugenblech Dichtblech
Fugenblech Dichtblech
Adrian Pflieger

Flyer quellmax deutsch
Flyer quellmax deutschFlyer quellmax deutsch
Flyer quellmax deutsch
Adrian Pflieger

Flyer predimax and cem englisch
Flyer predimax and cem englischFlyer predimax and cem englisch
Flyer predimax and cem englisch
Adrian Pflieger

Flyer flüssigfolie cemproof
Flyer flüssigfolie cemproofFlyer flüssigfolie cemproof
Flyer flüssigfolie cemproof
Adrian Pflieger

Flyer CEMtobent englisch
Flyer CEMtobent englischFlyer CEMtobent englisch
Flyer CEMtobent englisch
Adrian Pflieger

Flyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschFlyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutsch
Adrian Pflieger

Flyer CEMflex italienisch
Flyer CEMflex italienischFlyer CEMflex italienisch
Flyer CEMflex italienisch
Adrian Pflieger

Flyer CEMflex englisch
Flyer CEMflex englischFlyer CEMflex englisch
Flyer CEMflex englisch
Adrian Pflieger

Flyer CEMflex deutsch
Flyer CEMflex deutschFlyer CEMflex deutsch
Flyer CEMflex deutsch
Adrian Pflieger

Flyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschFlyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutsch
Adrian Pflieger

Flyer quellmax englisch
Flyer quellmax englischFlyer quellmax englisch
Flyer quellmax englisch
Adrian Pflieger

Quellmax ökologische qualität
Quellmax ökologische qualitätQuellmax ökologische qualität
Quellmax ökologische qualität
Adrian Pflieger

Cemflex vb ökologische qualität
Cemflex vb ökologische qualitätCemflex vb ökologische qualität
Cemflex vb ökologische qualität
Adrian Pflieger


Mehr von Adrian Pflieger (20)

Geomechanicals and Tunneling
Geomechanicals and TunnelingGeomechanicals and Tunneling
Geomechanicals and Tunneling

Waterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerWaterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacer

BPA GmbH English 2014
BPA GmbH English 2014BPA GmbH English 2014
BPA GmbH English 2014

Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Avis Technique Quellmax (1)
Avis Technique Quellmax (1)

CEMproof AG Produktübersicht
CEMproof AG Produktübersicht CEMproof AG Produktübersicht
CEMproof AG Produktübersicht

Präsentation bpa e 2014
Präsentation bpa e 2014Präsentation bpa e 2014
Präsentation bpa e 2014

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver Dichtwirkung

Fugenblech Dichtblech
Fugenblech DichtblechFugenblech Dichtblech
Fugenblech Dichtblech

Flyer quellmax deutsch
Flyer quellmax deutschFlyer quellmax deutsch
Flyer quellmax deutsch

Flyer predimax and cem englisch
Flyer predimax and cem englischFlyer predimax and cem englisch
Flyer predimax and cem englisch

Flyer flüssigfolie cemproof
Flyer flüssigfolie cemproofFlyer flüssigfolie cemproof
Flyer flüssigfolie cemproof

Flyer CEMtobent englisch
Flyer CEMtobent englischFlyer CEMtobent englisch
Flyer CEMtobent englisch

Flyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschFlyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutsch

Flyer CEMflex italienisch
Flyer CEMflex italienischFlyer CEMflex italienisch
Flyer CEMflex italienisch

Flyer CEMflex englisch
Flyer CEMflex englischFlyer CEMflex englisch
Flyer CEMflex englisch

Flyer CEMflex deutsch
Flyer CEMflex deutschFlyer CEMflex deutsch
Flyer CEMflex deutsch

Flyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschFlyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutsch

Flyer quellmax englisch
Flyer quellmax englischFlyer quellmax englisch
Flyer quellmax englisch

Quellmax ökologische qualität
Quellmax ökologische qualitätQuellmax ökologische qualität
Quellmax ökologische qualität

Cemflex vb ökologische qualität
Cemflex vb ökologische qualitätCemflex vb ökologische qualität
Cemflex vb ökologische qualität


DualProof 2014 d

  • 1. 'XDO3URRI)%9) BPA GmbH Behringstr. 12 D- 71083 Herrenberg-Gültstein Tel: +49 – (0) 7032 / 89399 – 0 Fax: +49 – (0) 7032 / 89399 – 29 eMail: bpa@dichte-bauwerke.de Web: www.dichte-bauwerke.de
  • 2. CEMproof® DualProof DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung ______________________________________________________________________________ Hochwertige, hinterlaufsichere FBVF für den Hoch-, Tief-, Ing.- und Tunnelbau Produkteigenschaften CEMproof® DualProof ist eine Flächenabdichtung, die speziell für die Bauwerksabdichtung entwickelt wurde. CEMproof® DualProof ist ein mechanisch verfestigtes PP-Vlies der modernsten FiberTex-Technology mit einseitig aufkaschierter PVC-Folie, wobei die PP-Fasern speziell ausgebildet sind, um den Verbund zum Beton zu erhöhen. Der Verbund zwischen der DualProof und dem Beton ist extrem gut, dass jegliche Hinterläufigkeit ausgeschlossen werden kann. Anwendungsgebiete Abdichtung und Schutz von erdberührten Betonflächen im Hoch-, Tief-, Ing.- und Tunnelbau. CEMproof® DualProof ersetzt alle Arten von konventionellen Dichtungselementen, die im Hoch-, Tief-, Ing.- und Tunnelbau eingesetzt werden, wie  Bitumenbahnen, (DualProof erfüllt DIN V 20000-202)  Anstriche und Kunststoff-Dichtungsbahnen aller Art. Durch die neue, ausgereifte Herstelltechnik ist CEMproof® DualProof ein Produkt, das dem Anwender folgende Vorteile bietet:  umweltfreundlich,  extrem widerstandsfähig,  leicht verlegbar, leichtes Handling  witterungsunabhängig,  hohe Verbundfestigkeit,  kontrollierte Qualität (CE-Zeichen),  Im Verbund dichtend und hinterlaufsicher. Abdichtungsfunktion Die abdichtende Wirkung der CEMproof® DualProof FrischBetonVerbundFolie wird durch zwei Funktionen erreicht. Die erste abdichtende Funktion hat die PVC-Folie, die zweite abdichtende Funktion kommt durch den extremen Verbund mit dem Beton zum Tragen, wenn die Folie fehlerhaft ist und das eindringende Wasser die Folie hinterwandern möchte. Auch Schwindrisse im Beton werden dadurch zuverlässig abgedichtet! Eine Hinterläufigkeit von DualProof ist praktisch ausgeschlossen! Untergrund Geeignet sind alle ausreichend festen, tragfähigen Untergründe. Bei größeren Versprüngen sind diese im Vorfeld zu egalisieren bzw. mittels Schutzvliese zu überbrücken. Das DualProof ist sorgfältig, den Herstellerangaben entsprechend zu verlegen. Vorteile von CEMproof® DualProof Die hohe Dichtigkeit und Sicherheit... ... durch die konstante Vlies-Dicke und den extrem guten Verbund zwischen dem PP Vlies und der abzudichtenden Betonkonstruktion selbst. Durchlässigkeit bzw. Dichtheit auch Hinterlaufsicherheit wurde an verschiedenen MPAs bzw. Prüflabors ermittelt. Doppelte Sicherheit, da doppelte Dichtfunktion! Der rasche und einfache Einbau ... ... unabhängig von der Jahreszeit bzw. den vorherrschenden Witterungsverhältnisse. Keine aufwendigen Schweißgeräte sind erforderlich; die Überlappungen werden je nach Anforderung wahlweise verklebt und/oder quellverschweißt. Die laufende Qualitätskontrolle ... ... der Träger-Materialien und des PP-Vlies gewährleistet konstante technische Eigenschaften! Die hohe Widerstandsfähigkeit ... ... der hinterlaufsicheren Frischbetonverbundfolie! Die hohe Verbundscherfestigkeit ... ... durch die ausgereifte Herstelltechnologie. Dies macht den Einbau einfach und sicher! Die Abdichtung der Schwindrisse ... ... im Beton werden sicher überbrückt und somit dauerhaft gedichtet. Optimierung bzw. Reduzierung der Rißbewehrung nach Herstellervorschrift! Die optimierte Breite ... ... bedeutet einfache, händische Verlegung! Die Flexibilität in der Aufmachung ... ... macht CEMproof® DualProof zur idealen Dichtungsbahn für große ebene Flächen ebenso wie für kleinere Flächen sowie für Dichtungsarbeiten, die aufwendigen Zuschnitt erfordern! Die Kombination von PP-Vlies und der hochflexiblen PVC Kunststoffdichtungsbahn (KDB) machen das DualProof ... ... zu einer ultimativen, unvergleichbaren, hinterlaufsicheren Abdichtungseinheit. Dies eröffnet eine völlig neue Dimension im Bereich der Abdichtungstechnik!!
  • 3. Lieferform Lieferform: Abmessung: 1,20 x 25 m „Standard“ 30 m²/Rolle, 44kg/Rolle, 12 Rollen/Pal Flächenbezogene Masse: 1.470 g/m² Gesamtdicke: 1,6 mm PVC 1,2 mm, 200g/m² Spezial PP-Vlies Lagerung CEMproof® DualProof ist trocken, frostfrei und vor starker Wärmeeinwirkung geschützt, unbegrenzt lagerfähig. DualProof ist vor UV während der Lagerung zu schützen. Regelwerk CEMproof® DualProof ist eine Normabdichtungsbahn gemäß DIN V 20000-202! CEMproof® DualProof ist einsetzbar als „schwarze Wanne“ gemäß DIN 18195. DualProof ist geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967 Einsetzbar im Übergang auf Bauteile mit hohem Wassereindringwiderstand (WU-Beton) gemäß Bauregelliste A, Teil 2, Nummer 2.48 mit allgemeinem bauaufsichtlichen Prüfzeugnis nachgewiesen. (PG-ÜBB / abP) DualProof ist sowohl mit transparenter als auch mit schwarzer PVC-Folie erhältlich! DualProof DoppelDichtungsEffekt Der Aufbau von DualProof ist simpel und effektiv zugleich. Unter Einsatz modernster FiberTex-technology ist es den Ingenieuren gelungen, ein PP Vlies zu entwickeln, das mehrere Eigenschaften in sich vereint. Das DualProof PP Vlies wirkt sich positiv auf die Betonrandzone aus – man spricht vom positiven DoppelDichtungsEffekt. Der DualProof DoppelDichtungsEffekt lässt sich wie folgt erklären:  Idealer W/Z-Wert an der Betonrandzone,  Ideale Nachbehandlung des Betons auf der später wasserbelasteten Seite,  Erhöhung des Zementanteils an der Betonrandzone und dadurch geringe Porosität des Betons,  Reduzierung bzw. Minimierung der Oberflächenrissbildung Stichwort „Textile Armierung“,  Verringerte und verzögerte Karbonatisierung auf der DualProof belegten Seite,  Erhöhung der Beständigkeit auch bei aggressiven Grundwässer,  Verringerung der Wasserundurchlässigkeit bzw. Erreichung einer Wasserdichtheit,  Erhöhung der Oberflächenfestigkeit auf der mit DualProof belegten Seite Neben all den positiven Eigenschaften wirkt die DualProof wie eine dichte, flexible haut, die sich mit dem Beton zu einer Einheit verbindet. CEMproof® DualProof aus dem Hause BPA ist DIE Flächenabdichtung mit geprüfter Sicherheit! Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 4. CEMproof® DualProof DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung Normabdichtungsbahn nach DIN V 20000-202 einsetzbar als „schwarze Wanne“ gemäß DIN 18195. Geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967 ______________________________________________________________________________ Technische Daten und Einbauhinweise der FBVF DualProof Nach DIN 18195 Wannenabdichtung! PVC 1,2 mm auf PP-Vlies mit 1,6 mm Gesamtstärke/1,20 m breit/25,00 m lang/ 30 m² pro Rolle/44 kg pro Rolle/ beidseitig ca. 5 cm breiter PVC Rand. Die Ausführung darf nur durch eingewiesene Unternehmen vorgenommen werden DualProof darf bei Eckverbindungen/Übergängen/Stoßüberdeckungen und den sog. „Xeln“ (den eingeschnittenen und überlappten Außen- oder Innen-Ecken) nur mittels PVC-Band und den vorgefertigten PVC 90° Ecken - nach der vorliegenden Einbauanleitung mit den dazu gehörigen Abb / Details - quellverschweißt werden. Sämtliche Quellschweißverbindungen sind während des Einbaus einer unmittelbaren Sichtprüfung zu unterziehen. Das Quellschweißmittel wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig aufgetragen und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so dass die beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten Sicherheit am Überlappungsende mit SYSTEM-Quellschweißmittel oder SYSTEM Polymer- Kleber zusätzlich gesichert werden. Sämtliche Durchdringungen (Kabel + Rohre + Erdungspunkte usw.) dürfen nur außenliegend und SYSTEMgerecht eingebaut werden. DualProofWanne unter der Bodenplatte Voraussetzung ist eine bauseitig erstellte, geglättete und ohne Vertiefungen (Laufspuren, Nester) hergestellte Beton-Sauberkeitsschicht. Sämtliche Quellschweißverbindungen sind nach Fertigstellung zu überprüfen (und/oder am Stoßende zusätzlich zu sichern) DualProof an Stirn-Abschalung angetackert! Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 5. 1) PVC-ECK90° in den Ecken an die Schalung stellen und oben festtackern 2) PVC-BAND20 mit 90°am Übergang Sauberkeitsschicht zur Schalung einlegen und oben an der Schalung festtackern DualProofWanne Abb. 2 und mit dem PVC-ECK90° quellverschweißen. Die Quellverschweißung muß auf den Tackerklammern der Pos. 1) liegen Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 6. 3) den Bodenplatten-Randstreifen senkrecht an die Schalung stellen und oben festtackern (z. B. mit Rapid R 353 mit max. 6 mm Klammern Nr. 53) Dabei zeigt das weiße Vlies zum Beton hin. Der senkrechte Stoß des Bodenplatten-Randstreifens erfolgt NICHT in der Ecke. Er wird ohne Überdeckung dicht aneinander geführt. Der evtl. am Bodenplatten-Randstreifen vorhandene 5 cm breite PVC-Streifen (ohne Vliesrücken) muß nach oben zeigen. Quellverschweißung des Stoßes Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 7. 4) DualProof (das weiße Vlies zeigt nach oben) auf der Sauberkeitsschicht bis dicht an das senkrechte PVC-BAND20 ausrollen und waagerecht quellverschweißen. Verlegung von DualProof in der Bodenplatte - Vlies Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 8. 5) an den - in Längsrichtung ausgerollten - DualProof Bahnen wird der 5 cm breite PVC Rand quellverschweißt. Bei den sich in 90° Querrichtung ergebenden DualProof Stößen wird das 10 cm breite PVC Band mit 1,18 m Länge unterlegt und am Stoß mit den PVC-Flächen der angrenzenden DualProof Bahn quellverschweißt. Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 9. DualProofWanne Übergang Bodenplattenrand zum Wandanschluss …der druckwasserdichten DualProofWanne Ausführung gem. DIN 18195 ohne Bodenplattenüberstand Den über die Bodenplatte herausstehenden Teil der Bodenplattenrandbahn säubern und an die mit DualProof versehene Wandfläche heranklappen. Den 5 cm PVC-Rand (ohne Vlies) mit der PVC-Wandfläche quellverschweißen. Alternativ das PVC-BAND10 über der Fuge zwischen Bodenplatte und Wand quellverschweißen. Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 10. mit Bodenplattenüberstand 1) den über die Bodenplatte herausstehenden Teil der Bodenplattenrandbahn säubern und an die mit DualProof versehene Wandfläche heranklappen. 2) die geklappte Fläche am Übergang vom Bodenplattenüberstand zur Wandfläche abschneiden. 3) über die so entstandene offene Fuge wird das PVC-Band20 quellverschweißt. 4) die 90°Außen- u. Innenecken des Bodenplattenüberstandes werden bündig auf Gehrung zugeschnitten ( sog. „Xel“) darüber wird dann das vorgefertigte PVC-ECK90° quellverschweißt DualProof Schutz der Abdichtung mit einer preiswerten Noppenbahn bzw. Dämm-Platten oder CEMtex Schutzvlies. Bei einer reinen Sand- bzw. Kies-Verfüllung ist kein zusätzlicher Schutz erforderlich. Im Zweifel den Hersteller fragen. Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 11. CEMproof® DualProof DualProof FrischBetonVerbundFolie, die hinterlaufsichere Spezialabdichtung Normabdichtungsbahn nach DIN V 20000-202 einsetzbar als „schwarze Wanne“ gemäß DIN 18195. Geprüft, überwacht und zertifiziert (CE Kennzeichnung) gemäß DIN EN 13967 ______________________________________________________________________________ Technische Daten und Einbauhinweise der FBVF DualProof Nach PG-ÜBB! d.h. nach den Prüfgrundsätzen zur Erteilung von allgemeinen bauaufsichtlichen Prüfzeugnissen für Übergänge von Bauwerksabdichtungen auf Bauteile aus Beton mit hohem Wassereindringwiderstand (PG-ÜBB) gemäß Bauregelliste A,Teil 2, Nummer 2.48. PVC 1,2 mm auf PP-Vlies mit 1,6 mm Gesamtstärke/ 1,20 m breit / 25,00 m lang / 30 m² pro Rolle/ 44 kg pro Rolle / beidseitig ca. 5 cm breiter PVC Rand Bodenplattenrandbahn 40 cm breit ohne PVC Rand. Die Ausführung sollte nur durch von BPA eingewiesenen Firmen vorgenommen werden FBVF DualProof an WU-Betonkonstruktion die Höhe des einbetonierten Randstreifens muss mind. 20 cm betragen. Es muss Frischbeton nach DIN 1045/2 der Konsistenzbereiche F4 bis F 6 eingebaut werden um eine Hinterläufigkeit auszuschließen. Sämtliche Quellschweißausführungen sind während des Einbaus einer unmittelbaren Sichtprüfung zu unterziehen. Vor der Betonage wird die Bodenplattenrandbahn senkrecht an die Schalung gestellt und festgetackert (z.B. mit Rapid R 353 mit max. 6 mm Klammern Nr. 53) Dabei zeigt das weiße Vlies zum Beton hin. Der senkrechte Stoß des Bodenplatten-Randstreifens erfolgt NICHT in der Ecke. Er wird ohne Überdeckung dicht aneinander geführt. Die Bodenplattenrandbahn ist von der Gesamthöhe her so zu dimensionieren, daß unten mind. 20 cm einbetoniert werden können und ein geeigneter Überstand bis zur Wand auf dem Bodenplattenüberstand waagerecht heruntergeklappt werden kann Abb. ÜBB 1 Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 12. Bodenplattenrandbahn Nach dem Ausschalen werden die senkrechten Stöße der DualProof- Randstreifen mit CEM 805-Kleber gesichert DualProof Wand-Montage vertikal! Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 13. FBVF DualProof Bodenplatten-Randstreifen und druckwasserdichter Übergang zur DualProof Wandabdichtung ohne Bodenplattenüberstand (PVC-Quellverschweißung) Nach dem Ausschalen die Bodenplattenrandbahn säubern und ein PVC-BAND10 über der Fuge zwischen Bodenplatte und Wand quellverschweißen. Das Quellschweißmittel DualProof-QS wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig aufgetragen und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so dass die beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten Einbau- Sicherheit am Überlappungsende mit dem SYSTEM-Quellschweißmittel DualProof-QS oder dem SYSTEM-Kleber CEM 805 zusätzlich gesichert werden. Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 14. mit Bodenplattenüberstand (PVC-Quellverschweißung ) Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 15. mit Bodenplattenüberstand 1) den an der Bodenplatte senkrecht überstehenden Teil der Bodenplattenrandbahn säubern und an die schon mit DualProof versehene Wandfläche heranklappen. 2) die geklappte Fläche am Übergang vom Bodenplattenüberstand zur Wandfläche abschneiden. 3) über der so entstandenen offenen Fuge wird ein PVC-Band quellverschweißt. 4) die Außen- u. Innenecken am Bodenplattenüberstand werden bündig auf Gehrung zugeschnitten ( sog. „Xel“) darüber wird dann der vorgefertigte XelVerschluss quellverschweißt und /oder zusätzlich ein PVC-Band10. Das Quellschweißmittel wird mit einem ca. 4 cm breiten Pinsel auf ca. 2 m Länge einseitig aufgetragen und sofort mit einer harten Rolle unter großem Druck abrollend angedrückt, so dass die beiden verschweißten Flächen vollkommen durchsichtig erscheinen. Die so quellverschweißten PVC Flächen sollten aus Gründen einer angestrebten doppelten Einbau- Sicherheit am Überlappungsende mit dem Quellschweißmittel oder CEM 805 -Kleber zusätzlich gesichert werden. DualProof - Schutz der Abdichtung mit einer preiswerten Noppenbahn bzw. Dämm-Platten oder CEMtex Schutzvlies. Bei einer reinen Sand- bzw. Kies-Verfüllung ist kein zusätzlicher Schutz erforderlich. Fragen Sie den Hersteller im Zweifel an. Stand September 2014 – aller vorherigen Datenblätter verlieren ihre Gültigkeit
  • 16. Frischbetonabdichtung: In den nachfolgenden Positionen wird eine Frischbetonverbund‐Abdichtung gegen Bodenfeuchte und nichtdrückendes Sickerwasser gem. DIN 18195, die DAfStb.–Richtlinie Wasserunduc hlässige Bauteile aus Beton WU‐Richtlinie sowie die mit geltenden Vorschriften wie die DIN 1045 beschrieben. Die Abdichtung soll mit dem druckwasserdichten Abdichtungssystem, mit mechanischer Frischbetonverbundwirkung und Hinterlaufsschutz, DualProof der Fa. BPA erfolgen. Mit der Angebotsabgabe gilt ausdrücklich als vertraglich vereinbart, dass diese Abdichtungsarbeiten nur durch vom Hersteller (BPA GmbH) geschultes und zertifiziertes Personal durchgeführt werden. Zertifizierte Fachverarbeiter sind nur solche Verarbeiter, die von BPA bedarfsgerecht geschult wurden. Ein entsprechender schriftlicher, namentlicher Nachweis ist der örtlichen Bauüberwachung mindestens 10 Werktage vor dem geplanten Ausführungsbeginn vorzulegen. Nachunternehmer die weder Schulung noch Zertifizierung nachweisen können, werden vom Auftraggeber nicht akzeptiert! Um das System fachgerecht herstellen zu können, sind gewisse Rahmenbedingungen erforderlich die nachfolgend beschrieben werden. Allgemeine Anforderungen an die Sauberkeit und Untergrundbeschaffenheit Es ist in erster Linie auf einen sauberen Untergrund zu achten. Um dies zu gewährleisten ist die separat beschriebene Sauberkeitsschicht 60 cm über die Bodenplattengrundfläche überstehen zu lassen. Grobe Verschmutzungen wie zum Beispiel Klumpen aus Lehm und Erdreich müssen vor der Betonage, zum Beispiel mit einem Wasserstrahl, restlos entfernt werden. Die Aufwendungen dafür sind in die Einheitspreise einzukalkulieren und werden nicht gesondert vergütet. Oberflächliche Verschmutzungen des Vlieses durch Schalöl/Schalwachs sind zu vermeiden. Witterungsanforderungen: Die unterste allgemeine Verarbeitungstemperatur beträgt ‐5° C. Bis zu dieser Temperatur können die Dichtungsbahnen ohne zusätzliche Maßnahmen verarbeitet werden. Unterschreiten die Temperaturen ‐5 °C ist das Material an einem geschützten und beheizten Ort zu lagern und erst direkt vor der Verarbeitung an den Verlegeort zu transportieren. Stoßverbindungen sind mit einem geeigneten Heißluftgerät zu erwärmen. Die Stösse der Dichtungsbahnen und verwendete Verklebungen bzw. systemkonforme Fügungen sind mit einem Handroller anzurollen. Vor Beginn der Arbeiten ist ein Probestoss zur Bewertung der Ausführungsparameter herzustellen und durch die örtliche Bauüberwachung freizugeben. Witterungsbedingte Zusatzmaßnahmen sind in die Einheitspreise einzukalkulieren und werden nicht gesondert vergütet. Die nachfolgenden Bewehrungsarbeiten sind möglichst direkt und zeitnah auszuführen um ein direktes Begehen der Abdichtung über längere Zeit hinweg zu vermeiden. Bewehrungsarbeiten sind mit erhöhter Sorgfalt auszuführen, um unnötige Beschädigungen der Dichtungsbahnen zu vermeiden. Trotz aller Sorgfalt entstandene Beschädigungen sind mit Kaltschweißmittel (DualProof QS) und DualProof‐Flicken zu reparieren. Dafür entstandene Aufwendungen gehen nicht zu Lasten des Auftragnehmers!
  • 17. Die Abstandshalter der Bewehrung sind so zu wählen, dass keine Beschädigung der Dichtungsbahnen erfolgt. Das bedeutet, dass im Sohlbereich keine Einzelabstandshalter oder Abstandshalter mit scharfkantigen, oder spitzen Ecken und Kanten eingesetzt werden dürfen. Verarbeitung von DualProof In den anzubietenden Einheitspreis einzukalkulieren sind eine vollständige und fachlich korrekte Ausführung der einzelnen Detailausbildungen, wie zum Beispiel Stösse, Anschlüsse, Durchdringungen etc. Das Ausschalen der mit DualProof abgedichteten Bauteile ist mit besonderer Sorgfalt auszuführen. Die Fixierungen der Dichtungsbahnen in den Randbereichen der Schalung sind vollständig zu entfernen. Da der Haftverbund zwischen Beton und Dichtungsbahn rein mechanisch mit der Erhärtung des Frischbetons erfolgt, sind beim Ausschalen der Bauteile die Schalfristen entsprechend der DIN 1045 Teil 3, Abschnitt 5.6.1, Pkt. (3) Ausschalfristen einzuhalten. Qualitätssicherung: Nach Abschluss aller Arbeiten ist die gesamte Abdichtung gemeinsam mit der örtlichen Bauüberwachung visuell auf eventuelle Beschädigungen zu kontrollieren. Die Kontrolle ist durch ein schriftliches Protokoll zu dokumentieren. Werden Beschädigungen festgestellt, sind diese entsprechend zu beheben. Bei kleineren Beschädigungen kann dies mit dem Kaltschweißmittel und DualProof erfolgen. Die Reparatur von großflächigen Beschädigungen ist in jedem Fall mit der örtlichen Bauüberwachung abzustimmen und ggf. ist der Hersteller mit einzubeziehen. Aus Reparaturen entstandene Aufwendungen gehen, soweit sie der Auftragnehmer zu vertreten hat, ausschließlich zu seinen Lasten. Die Abdichtungsbahnen dürfen nicht direkt auf dem Boden, sondern ausschließlich auf Paletten gelagert werden und sind vor extremer Bewitterung zu schützen. ... m² Untergrundvorbereitung Vorgeschriebene Beton‐Sauberkeitsschicht gemäß Herstellerangaben für das aufbringen der nachfolgend beschriebenen Frischbetonverbund‐Abdichtung vorbereiten einschließlich aller erforderlichen Nebenleistungen. Der Untergrund muss sauber und frei von groben und störenden Verschmutzungen sein und darf an der Oberfläche keine scharfkantigen und spitzen Bestandteile, oder stehendes Wasser aufweisen. …m² Hochflexible PVC‐Dichtungsbahnen mit Frischbetonverbundvlies, horizontal auf Basis von hochflexiblem, Kälte‐ und UV‐beständigem PVC Normabdichtungsbahn, entsprechend der DIN 18195 und DIN V 20000 ‐ 202 liefern und auf der zuvor den Herstellerangaben entsprechend vorbereiteten Beton‐Sauberkeitsschicht in den beschriebenen Bodenvertiefungen in der Bodenplatte EG gemäß den Verarbeitungsrichtlinien des Herstellers auch in kleinen Teilflächen sach‐ und fachgerecht verlegen einschließlich aller erforderlichen Nebenleistungen. Gesamtdicke der vlieskaschierten Membran: 1,2 mm, Rollenbreite: 1,20 m Fabrikat: DualProof der Fa. BPA GmbH
  • 18. Überlappungen in Stoßbereichen, anfallender Verschnitt, Eckausbildungen sowie Das Verkleben von Längs‐ und Querstößen sind in die Einheitspreise einzurechnen und werden nicht gesondert vergütet. Abgerechnet wird nach tatsächlich überdeckter Fläche …m² Hochflexible PVC‐Dichtungsbahnen mit Frischbetonverbundvlies, vertikal Gemäß LV‐Pos. Horizontal, jedoch im vertikalen Bereich der Bodenplatten Bevor die Randaufkantungen verlegt werden, sind die Bahnen mit einem Heißluftgerät thermisch vorzuformen. Die Bahnen sind im oberen Randbereich der Randschalung mechanisch mit Tackerklammern zu befestigen. Wegen des erforderlichen Mindestbetondrucks ist die Bahn min. 5 cm unter der Oberkante des später zu betonierenden Bauteills abzustellen. …m² Hochflexible PVC‐Dichtungsbahn im Bereich zweihäuptig geschalter Wände Gemäß LV‐Pos. Horizontal Jedoch im Bereich zweihäuptig geschalter Wände liefern und gemäß Herstellerangaben fachgerecht herstellen einschließlich aller dazu erforderlichen Nebenleistungen. Ablauf wie folgt: Stellen der Außenschalung Einlegen der DualProof Dichtungsbahn, Einbau der Bewehrung, Stellen der Innenschalung Die Befestigungsmittel für die Lagesicherung in der Schalung sind entsprechend des Schalsystems und den Herstellerangaben zu wählen. Schalungsanker sind nachträglich mit Flüssigfolie abzudichten. Die dafür erforderlichen Aufwendungen sind in den Einheitspreis einzukalkulieren und werden nicht gesondert vergütet. … Stück Anschluss Bohrpfahlkopf Herstellen eines dichten Anschlusses zwischen Bohrpfahlkopf und Frischbetonverbund‐Abdichtung gemäß Herstellerangaben und allgemein anerkannten Regeln der Technik einschließlich aller erforderlichen Nebenleistungen. Durchmesser des Bohrpfahlkopfes: 120 cm und 88 cm Das Bearbeiten des Bohrpfahlkopfes mit mechanischen Verfahren zum Entfernen minderfester oder hinterläufiger Bereiche sowie Mehraufwendungen beim Verlegen und Anpassen der Dichtungsbahn sind in den Einheitspreis einzukalkulieren und werden nicht gesondert vergütet. …lfm Anschluss Dichtprofil/Frischbetonverbund‐Abdichtung Zur Herstellung eines dichten Anschlusses zwischen Frischbetonverbund‐Abdichtung und vorbeschriebenem Dichtprofil bestehend aus einem Dichtungselement auf PVC‐Basis und einem Systemkleber auf MS‐Polymer Basis geeignet zur Verklebung von
  • 19. PVC‐Dichtstreifen, Bandbreite: 200 mm. Bandstärke: 1,2 mm, schweißbar, liefern und gemäß Herstellervorgaben umlaufend fachgerecht einbauen einschließlich aller dazu erforderlichen Nebenleistungen Ausgeschriebenes Fabrikat: PVC‐Streifen und MS‐Polymerkleber oder Flüssigfolie der Fa. BPA oder gleichwertig … Stück Anschluss Rohrdurchdringungen Fachgerechtes herstellen eines dichten Anschlusses zwischen Rohrdurchdringung und Frischbetonverbund‐Abdichtung mittels Dichtkragen aus DualProof und Flüssigfolie Gemäß Verlegerrichtlinie des Herstellers und allgemein anerkannten Regeln der Technik einschließlich aller erforderlichen Nebenleistungen Durchmesser der Rohrleitung: 110 mm Material der Rohrleitung: PE Die Rohrdurchführungen sind zusätzlich mit einer Rohrschelle zu sichern. Mehraufwendungen beim Verlegen und Einpassen der Dichtungsbahn und das Herstellen des Dichtkragens sind in den Einheitspreis einzukalkulieren und werden nicht gesondert vergütet. … Stück Rohrdurchdringungen mit CEMtech‐Pipe Fachgerechtes herstellen eines dichten Anschlusses zwischen Rohrdurchdringung und Frischbetonverbund‐Abdichtung mittels CEMtech‐Pipe. Gemäß Verlegerrichtlinie des Herstellers und allgemein anerkannten Regeln der Technik einschließlich aller erforderlichen Nebenleistungen Durchmesser der Rohrleitung: 110 mm Material der Rohrleitung: PE Die Rohrdurchführungen sind mit CEMtech‐Pipe zu sichern. Mehraufwendungen beim Verlegen und Einpassen der Dichtungsbahn und das Herstellen der dichten Rohrdurchführung sind in den Einheitspreis einzukalkulieren und werden nicht gesondert vergütet. Weiter zum System dazu gehörige und mit dem System kombinierbare Produkte: ‐CEMflex VB Verbund‐ und Dichtblech ‐CEM 805 zur Stossverklebung ‐DualProof QS zur Stossverbindung ‐CEMtech Pipe –dichte‐Rohrdurchführung ‐CEMproof Flüssigfolie ‐BPA Programm
  • 20. Stand 10/14 Irrtum und technische Änderungen vorbehalten. Für Satz- oder Druckfehler übernehmen wir keine HaŌ ung. www.dichte-bauwerke.de BPA GmbH Behringstr. 12 D-71083 Herrenberg-Gültstein Tel.: +49(0)7032 / 89399-0 Fax: +49(0)7032 / 89399-29 eMail: bpa@dichte-bauwerke.de Internet: www.dichte-bauwerke.de
