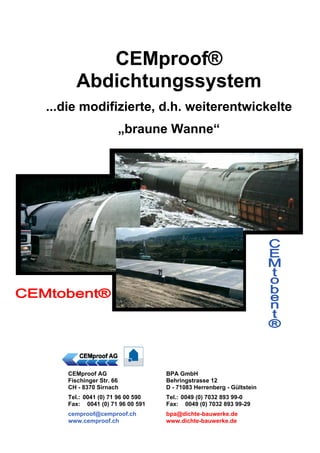

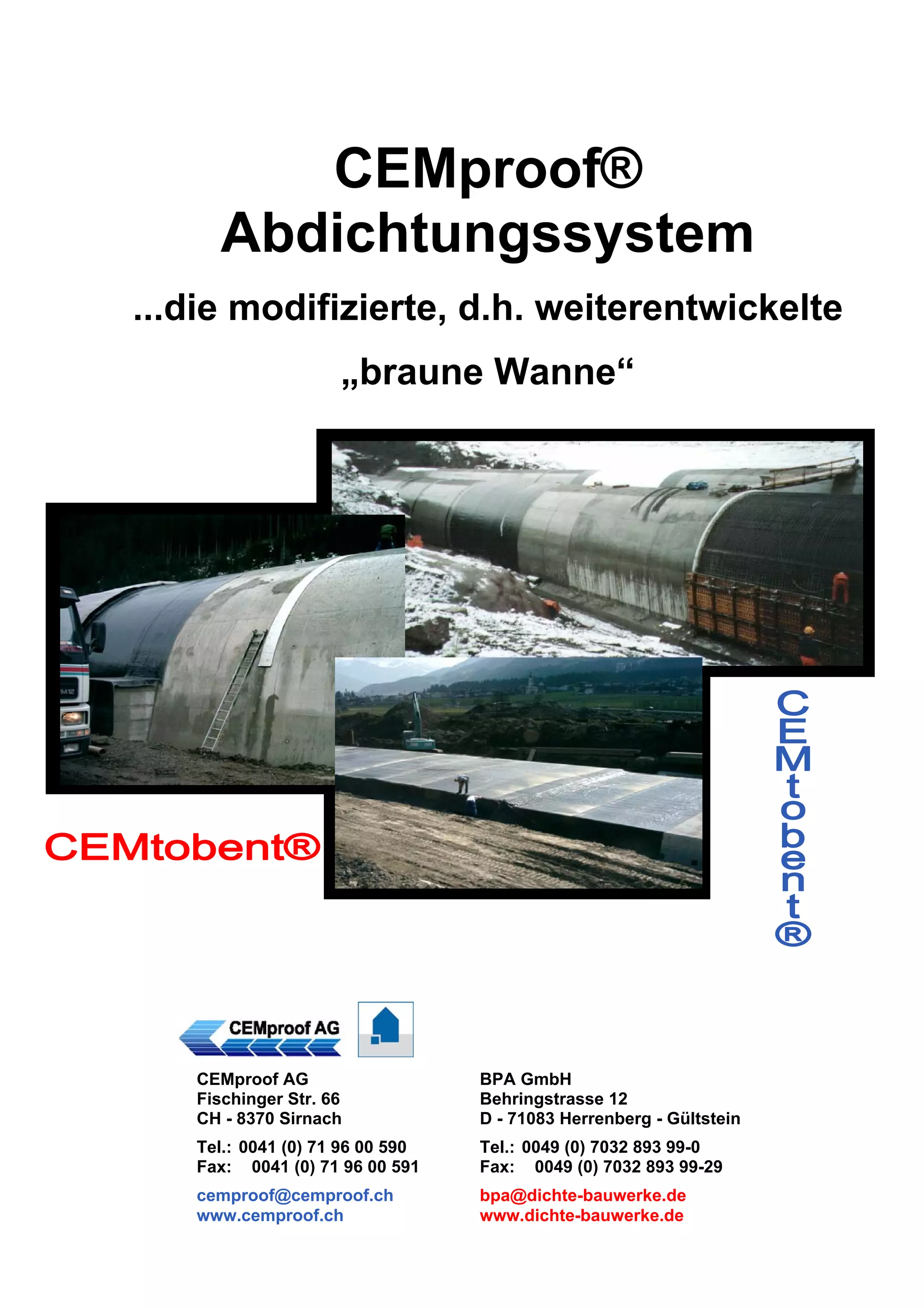

CEMproof®
Abdichtungssystem
...die modifizierte, d.h. weiterentwickelte
„braune Wanne“
CEMproof AG
Fischinger Str. 66
CH - 8370 Sirnach
Tel.: 0041 (0) 71 96 00 590
Fax: 0041 (0) 71 96 00 591
cemproof@cemproof.ch
www.cemproof.ch
BPA GmbH
Behringstrasse 12
D - 71083 Herrenberg - Gültstein
Tel.: 0049 (0) 7032 893 99-0
Fax: 0049 (0) 7032 893 99-29
bpa@dichte-bauwerke.de
www.dichte-bauwerke.de
CEMproof® Abdichtungssystem

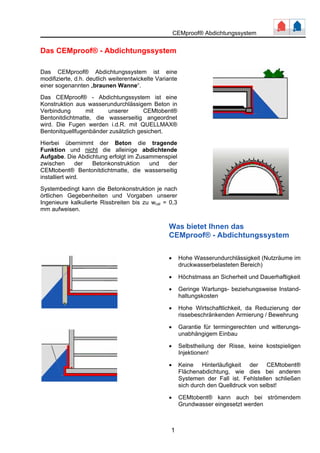

Das CEMproof® - Abdichtungssystem
Das CEMproof® Abdichtungssystem ist eine
modifizierte, d.h. deutlich weiterentwickelte Variante
einer sogenannten „braunen Wanne“.
Das CEMproof® - Abdichtungssystem ist eine
Konstruktion aus wasserundurchlässigem Beton in
Verbindung mit unserer CEMtobent®
Bentonitdichtmatte, die wasserseitig angeordnet
wird. Die Fugen werden i.d.R. mit QUELLMAX®
Bentonitquellfugenbänder zusätzlich gesichert.
Hierbei übernimmt der Beton die tragende
Funktion und nicht die alleinige abdichtende
Aufgabe. Die Abdichtung erfolgt im Zusammenspiel
zwischen der Betonkonstruktion und der
CEMtobent® Bentonitdichtmatte, die wasserseitig
installiert wird.
Systembedingt kann die Betonkonstruktion je nach
örtlichen Gegebenheiten und Vorgaben unserer
Ingenieure kalkulierte Rissbreiten bis zu wcal = 0,3
mm aufweisen.
Was bietet Ihnen das
CEMproof® - Abdichtungssystem
• Hohe Wasserundurchlässigkeit (Nutzräume im
1
druckwasserbelasteten Bereich)
• Höchstmass an Sicherheit und Dauerhaftigkeit
• Geringe Wartungs- beziehungsweise Instand-haltungskosten
• Hohe Wirtschaftlichkeit, da Reduzierung der
rissebeschränkenden Armierung / Bewehrung
• Garantie für termingerechten und witterungs-unabhängigem
Einbau
• Selbstheilung der Risse, keine kostspieligen
Injektionen!
• Keine Hinterläufigkeit der CEMtobent®
Flächenabdichtung, wie dies bei anderen
Systemen der Fall ist. Fehlstellen schließen
sich durch den Quelldruck von selbst!
• CEMtobent® kann auch bei strömendem
Grundwasser eingesetzt werden
CEMproof® Abdichtungssystem

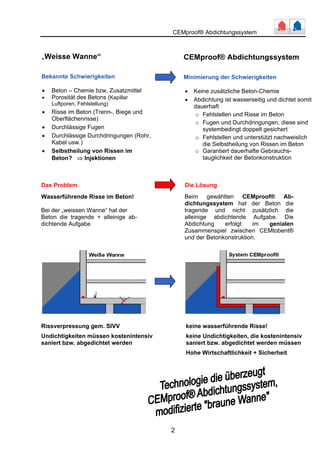

Das Problem Die Lösung
Rissverpressung gem. SIVV keine wasserführende Risse!
Undichtigkeiten müssen kostenintensiv keine Undichtigkeiten, die kostenintensiv
saniert bzw. abgedichtet werden saniert bzw. abgedichtet werden müssen
2
Hohe Wirtschaftlichkeit + Sicherheit
„Weisse Wanne“
Bekannte Schwierigkeiten
• Beton – Chemie bzw, Zusatzmittel
• Porosität des Betons (Kapillar
Luftporen, Fehlstellung)
• Risse im Beton (Trenn-, Biege und
Oberflächenrisse)
• Durchlässige Fugen
• Durchlässige Durchdringungen (Rohr,
Kabel usw.)
• Selbstheilung von Rissen im
Beton? ⇒ Injektionen
CEMproof® Abdichtungssystem
Minimierung der Schwierigkeiten
• Keine zusätzliche Beton-Chemie
• Abdichtung ist wasserseitig und dichtet somit
dauerhaft
o Fehlstellen und Risse im Beton
o Fugen und Durchdringungen, diese sind
systembedingt doppelt gesichert
o Fehlstellen und unterstützt nachweislich
die Selbstheilung von Rissen im Beton
o Garantiert dauerhafte Gebrauchs-tauglichkeit
der Betonkonstruktion
Wasserführende Risse im Beton!
Bei der „weissen Wanne“ hat der
Beton die tragende + alleinige ab-dichtende
Aufgabe
Beim gewählten CEMproof® Ab-dichtungssystem
hat der Beton die
tragende und nicht zusätzlich die
alleinige abdichtende Aufgabe. Die
Abdichtung erfolgt im genialen
Zusammenspiel zwischen CEMtobent®
und der Betonkonstruktion.
CEMproof® Abdichtungssystem
CEMtobent® Bentonitdichtmatte für die Bauwerksabdichtung
Die CEMtobent® Produkte
CEMtobent® CS- Plus -die kompromisslose Bauwerksabdichtung-
CEMtobent® CombiSeal-Plus ist eine Bentonit-Doppelabdichtung, die speziell für die
Bauwerksabdichtung entwickelt wurde. CEMtobent® CS-Plus / CombiSeal-Plus besteht aus drei
sich optimal ergänzenden Komponenten:
• die primäre Abdichtung ist ein PE-3-D-Composit
• die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL)
• als weiterer Schutz dient ein dichtes, PE-beschichtetes Gewebe, das gleichzeitig
wie eine Folienabdichtung zusätzlich wirkt. Zusätzlich
fungiert das PE-beschichtete Gewebe als hochwertiger
Wurzelschutz
CEMtobent® DS -die innovative Bauwerksabdichtung-
CEMtobent® DoubleSeal ist eine Bentonit-Doppelabdichtung, die speziell für die
Bauwerksabdichtung entwickelt wurde. CEMtobent® DS / DoubleSeal besteht aus zwei sich
optimal ergänzenden Komponenten:
• die primäre Abdichtung ist ein PE-3-D-Composit
• die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL)
3
CEMproof® Abdichtungssystem

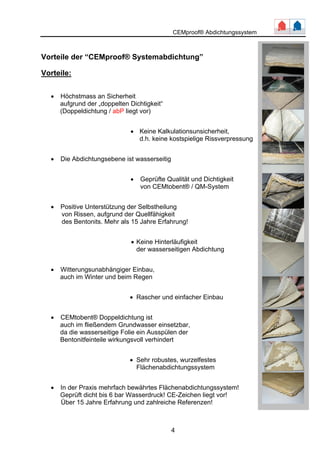

Vorteile der “CEMproof® Systemabdichtung”
Vorteile:
4
• Höchstmass an Sicherheit
aufgrund der „doppelten Dichtigkeit“
(Doppeldichtung / abP liegt vor)
• Keine Kalkulationsunsicherheit,
d.h. keine kostspielige Rissverpressung
• Die Abdichtungsebene ist wasserseitig
• Geprüfte Qualität und Dichtigkeit
von CEMtobent® / QM-System
• Positive Unterstützung der Selbstheilung
von Rissen, aufgrund der Quellfähigkeit
des Bentonits. Mehr als 15 Jahre Erfahrung!
• Keine Hinterläufigkeit
der wasserseitigen Abdichtung
• Witterungsunabhängiger Einbau,
auch im Winter und beim Regen
• Rascher und einfacher Einbau
• CEMtobent® Doppeldichtung ist
auch im fließendem Grundwasser einsetzbar,
da die wasserseitige Folie ein Ausspülen der
Bentonitfeinteile wirkungsvoll verhindert
• Sehr robustes, wurzelfestes
Flächenabdichtungssystem
• In der Praxis mehrfach bewährtes Flächenabdichtungssystem!
Geprüft dicht bis 6 bar Wasserdruck! CE-Zeichen liegt vor!
Über 15 Jahre Erfahrung und zahlreiche Referenzen!
CEMproof® Abdichtungssystem

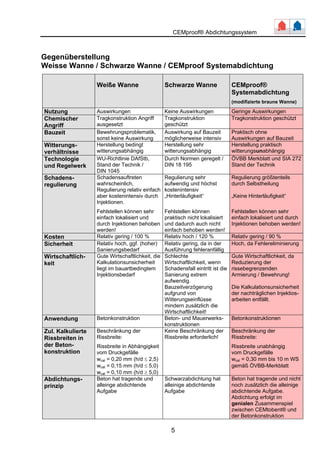

Gegenüberstellung
Weisse Wanne / Schwarze Wanne / CEMproof Systemabdichtung
Weiße Wanne
Schwarze Wanne
CEMproof®
5
Systemabdichtung
(modifizierte braune Wanne)
Nutzung Auswirkungen Keine Auswirkungen Geringe Auswirkungen
Chemischer
Tragkonstruktion Angriff
Tragkonstruktion
Angriff
ausgesetzt
geschützt
Tragkonstruktion geschützt
Bauzeit Bewehrungsproblematik,
sonst keine Auswirkung
Auswirkung auf Bauzeit
möglicherweise intensiv
Praktisch ohne
Auswirkungen auf Bauzeit
Witterungs-verhältnisse
Herstellung bedingt
witterungsabhängig
Herstellung sehr
witterungsabhängig
Herstellung praktisch
witterungsunabhängig
Technologie
und Regelwerk
WU-Richtlinie DAfStb,
Stand der Technik /
DIN 1045
Durch Normen geregelt /
DIN 18 195
ÖVBB Merkblatt und SIA 272
Stand der Technik
Schadens-regulierung
Schadensauftreten
wahrscheinlich,
Regulierung relativ einfach
aber kostenintensiv durch
Injektionen.
Fehlstellen können sehr
einfach lokalisiert und
durch Injektionen behoben
werden!
Regulierung sehr
aufwendig und höchst
kostenintensiv
„Hinterläufigkeit“
Fehlstellen können
praktisch nicht lokalisiert
und dadurch auch nicht
einfach behoben werden!
Regulierung größtenteils
durch Selbstheilung
„Keine Hinterläufigkeit“
Fehlstellen können sehr
einfach lokalisiert und durch
Injektionen behoben werden!
Kosten Relativ gering / 100 % Relativ hoch / 120 % Relativ gering / 90 %
Sicherheit Relativ hoch, ggf. (hoher)
Sanierungsbedarf
Relativ gering, da in der
Ausführung fehleranfällig
Hoch, da Fehlereliminierung
Wirtschaftlich-keit
Gute Wirtschaftlichkeit, die
Kalkulationsunsicherheit
liegt im bauartbedingtem
Injektionsbedarf
Schlechte
Wirtschaftlichkeit, wenn
Schadensfall eintritt ist die
Sanierung extrem
aufwendig.
Bauzeitverzögerung
aufgrund von
Witterungseinflüsse
mindern zusätzlich die
Wirtschaftlichkeit!
Gute Wirtschaftlichkeit, da
Reduzierung der
rissebegrenzenden
Armierung / Bewehrung!
Die Kalkulationsunsicherheit
der nachträglichen Injektios-arbeiten
entfällt.
Anwendung Betonkonstruktion Beton- und Mauerwerks-konstruktionen
Betonkonstruktionen
Zul. Kalkulierte
Rissbreiten in
der Beton-konstruktion
Beschränkung der
Rissbreite:
Rissbreite in Abhängigkeit
vom Druckgefälle
wcal = 0,20 mm (h/d ≤ 2,5)
wcal = 0,15 mm (h/d ≤ 5,0)
wcal = 0,10 mm (h/d ≥ 5,0)
Keine Beschränkung der
Rissbreite erforderlich!
Beschränkung der
Rissbreite:
Rissbreite unabhängig
vom Druckgefälle
wcal = 0,30 mm bis 10 m WS
gemäß ÖVBB-Merkblatt
Abdichtungs-prinzip
Beton hat tragende und
alleinge abdichtende
Aufgabe
Schwarzabdichtung hat
alleinige abdichtende
Aufgabe
Beton hat tragende und nicht
noch zusätzlich die alleinige
abdichtende Aufgabe.
Abdichtung erfolgt im
genialen Zusammenspiel
zwischen CEMtobent® und
der Betonkonstruktion
CEMproof® Abdichtungssystem
1 Braune Wanne
Definition
Die „Braune Wanne“ ist eine Konstruktion aus wasserundurchlässigem Beton. Hierbei übernimmt
der Beton nur die tragende Funktion und nicht die alleinige abdichtende Aufgabe. Die Abdichtung
erfolgt durch die Bentonitdichtmatten, die wasserseitig an der Betonkonstruktion angeordnet werden.
Man spricht bei dieser Abdichtungsvariante von einer „Druckabdichtung“.
Braune Wanne bezeichnet die Bauweise eines wasserundurchlässigen (Beton-)
Baukörpers, der aus einer Wannen-Wand (wasserseitig mit Bentonitdichtschicht) und einer
Wannen-Sohle (wasserseitig mit Bentonitdichtschicht) besteht. Der Großteil der Baukörper,
die als braune Wanne ausgeführt werden, sind Untergeschosse im Grundwasser bzw.
Stauwasser oder aber Bauwerke, die zum Aufbewahren von Flüssigkeiten dienen.
Die braune Wanne wird aus wu-Beton hergestellt und erreicht ihre Dichtigkeit durch die
Kombination wu-Beton und die wasserseitig angeordnete Bentonitdichtschicht.
Systemskizze Abdichtung mit CEMtobent®:
wu-Beton = wasserundurchlässiger Beton
6
CEMproof® Abdichtungssystem

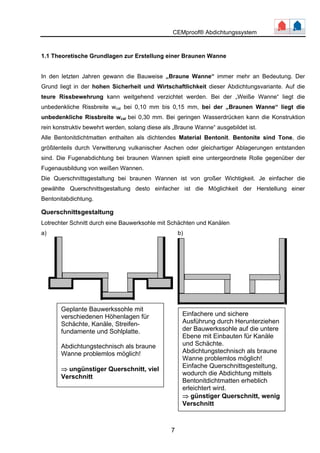

1.1 Theoretische Grundlagen zur Erstellung einer Braunen Wanne
In den letzten Jahren gewann die Bauweise „Braune Wanne“ immer mehr an Bedeutung. Der
Grund liegt in der hohen Sicherheit und Wirtschaftlichkeit dieser Abdichtungsvariante. Auf die
teure Rissbewehrung kann weitgehend verzichtet werden. Bei der „Weiße Wanne“ liegt die
unbedenkliche Rissbreite wcal bei 0,10 mm bis 0,15 mm, bei der „Braunen Wanne“ liegt die
unbedenkliche Rissbreite wcal bei 0,30 mm. Bei geringen Wasserdrücken kann die Konstruktion
rein konstruktiv bewehrt werden, solang diese als „Braune Wanne“ ausgebildet ist.
Alle Bentonitdichtmatten enthalten als dichtendes Material Bentonit. Bentonite sind Tone, die
größtenteils durch Verwitterung vulkanischer Aschen oder gleichartiger Ablagerungen entstanden
sind. Die Fugenabdichtung bei braunen Wannen spielt eine untergeordnete Rolle gegenüber der
Fugenausbildung von weißen Wannen.
Die Querschnittsgestaltung bei braunen Wannen ist von großer Wichtigkeit. Je einfacher die
gewählte Querschnittsgestaltung desto einfacher ist die Möglichkeit der Herstellung einer
Bentonitabdichtung.
Querschnittsgestaltung
Lotrechter Schnitt durch eine Bauwerksohle mit Schächten und Kanälen
a) b)
7
Geplante Bauwerkssohle mit
verschiedenen Höhenlagen für
Schächte, Kanäle, Streifen-fundamente
und Sohlplatte.
Abdichtungstechnisch als braune
Wanne problemlos möglich!
⇒ ungünstiger Querschnitt, viel
Verschnitt
Einfachere und sichere
Ausführung durch Herunterziehen
der Bauwerkssohle auf die untere
Ebene mit Einbauten für Kanäle
und Schächte.
Abdichtungstechnisch als braune
Wanne problemlos möglich!
Einfache Querschnittsgesteltung,
wodurch die Abdichtung mittels
Bentonitdichtmatten erheblich
erleichtert wird.
⇒ günstiger Querschnitt, wenig
Verschnitt
CEMproof® Abdichtungssystem

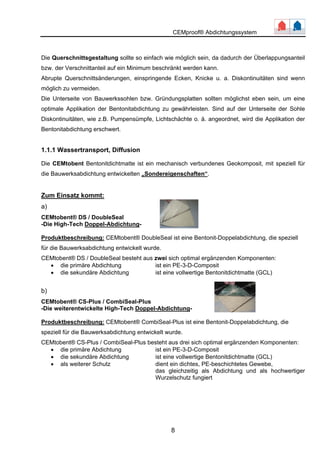

Die Querschnittsgestaltung sollte so einfach wie möglich sein, da dadurch der Überlappungsanteil
bzw. der Verschnittanteil auf ein Minimum beschränkt werden kann.
Abrupte Querschnittsänderungen, einspringende Ecken, Knicke u. a. Diskontinuitäten sind wenn
möglich zu vermeiden.
Die Unterseite von Bauwerkssohlen bzw. Gründungsplatten sollten möglichst eben sein, um eine
optimale Applikation der Bentonitabdichtung zu gewährleisten. Sind auf der Unterseite der Sohle
Diskontinuitäten, wie z.B. Pumpensümpfe, Lichtschächte o. ä. angeordnet, wird die Applikation der
Bentonitabdichtung erschwert.
1.1.1 Wassertransport, Diffusion
Die CEMtobent Bentonitdichtmatte ist ein mechanisch verbundenes Geokomposit, mit speziell für
die Bauwerksabdichtung entwickelten „Sondereigenschaften“.
Zum Einsatz kommt:
a)
CEMtobent® DS / DoubleSeal
-Die High-Tech Doppel-Abdichtung-
Produktbeschreibung: CEMtobent® DoubleSeal ist eine Bentonit-Doppelabdichtung, die speziell
für die Bauwerksabdichtung entwickelt wurde.
CEMtobent® DS / DoubleSeal besteht aus zwei sich optimal ergänzenden Komponenten:
• die primäre Abdichtung ist ein PE-3-D-Composit
• die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL)
b)
CEMtobent® CS-Plus / CombiSeal-Plus
-Die weiterentwickelte High-Tech Doppel-Abdichtung-
Produktbeschreibung: CEMtobent® CombiSeal-Plus ist eine Bentonit-Doppelabdichtung, die
speziell für die Bauwerksabdichtung entwickelt wurde.
CEMtobent® CS-Plus / CombiSeal-Plus besteht aus drei sich optimal ergänzenden Komponenten:
• die primäre Abdichtung ist ein PE-3-D-Composit
• die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL)
• als weiterer Schutz dient ein dichtes, PE-beschichtetes Gewebe,
das gleichzeitig als Abdichtung und als hochwertiger
Wurzelschutz fungiert
8
CEMproof® Abdichtungssystem

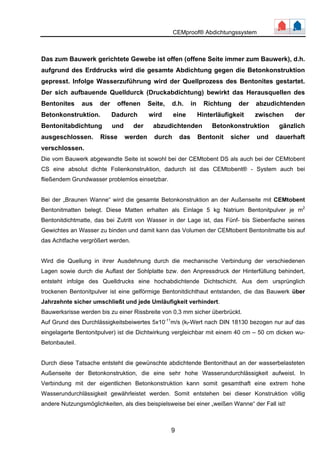

Das zum Bauwerk gerichtete Gewebe ist offen (offene Seite immer zum Bauwerk), d.h.
aufgrund des Erddrucks wird die gesamte Abdichtung gegen die Betonkonstruktion
gepresst. Infolge Wasserzuführung wird der Quellprozess des Bentonites gestartet.
Der sich aufbauende Quelldurck (Druckabdichtung) bewirkt das Herausquellen des
Bentonites aus der offenen Seite, d.h. in Richtung der abzudichtenden
Betonkonstruktion. Dadurch wird eine Hinterläufigkeit zwischen der
Bentonitabdichtung und der abzudichtenden Betonkonstruktion gänzlich
ausgeschlossen. Risse werden durch das Bentonit sicher und dauerhaft
verschlossen.
Die vom Bauwerk abgewandte Seite ist sowohl bei der CEMtobent DS als auch bei der CEMtobent
CS eine absolut dichte Folienkonstruktion, dadurch ist das CEMtobent® - System auch bei
fließendem Grundwasser problemlos einsetzbar.
Bei der „Braunen Wanne“ wird die gesamte Betonkonstruktion an der Außenseite mit CEMtobent
Bentonitmatten belegt. Diese Matten erhalten als Einlage 5 kg Natrium Bentonitpulver je m2
Bentonitdichtmatte, das bei Zutritt von Wasser in der Lage ist, das Fünf- bis Siebenfache seines
Gewichtes an Wasser zu binden und damit kann das Volumen der CEMtobent Bentonitmatte bis auf
das Achtfache vergrößert werden.
Wird die Quellung in ihrer Ausdehnung durch die mechanische Verbindung der verschiedenen
Lagen sowie durch die Auflast der Sohlplatte bzw. den Anpressdruck der Hinterfüllung behindert,
entsteht infolge des Quelldrucks eine hochabdichtende Dichtschicht. Aus dem ursprünglich
trockenen Bentonitpulver ist eine gelförmige Bentonitdichthaut entstanden, die das Bauwerk über
Jahrzehnte sicher umschließt und jede Umläufigkeit verhindert.
Bauwerksrisse werden bis zu einer Rissbreite von 0,3 mm sicher überbrückt.
Auf Grund des Durchlässigkeitsbeiwertes 5x10-11m/s (kf-Wert nach DIN 18130 bezogen nur auf das
eingelagerte Bentonitpulver) ist die Dichtwirkung vergleichbar mit einem 40 cm – 50 cm dicken wu-
Betonbauteil.
Durch diese Tatsache entsteht die gewünschte abdichtende Bentonithaut an der wasserbelasteten
Außenseite der Betonkonstruktion, die eine sehr hohe Wasserundurchlässigkeit aufweist. In
Verbindung mit der eigentlichen Betonkonstruktion kann somit gesamthaft eine extrem hohe
Wasserundurchlässigkeit gewährleistet werden. Somit entstehen bei dieser Konstruktion völlig
andere Nutzungsmöglichkeiten, als dies beispielsweise bei einer „weißen Wanne“ der Fall ist!
9
CEMproof® Abdichtungssystem
1.1.2 Rissbreitenbeschränkung
Die Rissbreitenbeschränkung spielt im Vergleich zu „Weißen Wannen“ eine untergeordnete Rolle.
Die Rissbreite kann konstruktiv ausgebildet werden, d.h. eine rechnerische Rissbreit von wcal = 0,40
mm. Erdberührte und wasserbelastete Bauteile sollten auf eine max. zul. Rissbreiten von wcal = 0,30
mm dimensioniert werden.
1.1.3 Betontechnologie
Die Wahl der Betonzusammensetzung spielt im Vergleich zu einer „Weißen Wanne“ eine
untergeordnetere Rolle, da die abdichtende Funktion nicht nur der Beton sondern die Kombination
wu-Beton / CEMtobent Bentonitdichtmatte übernimmt.
Die Betonqualität muss den statischen Anforderungen genügen und ein dichtes Gefüge aufweisen,
d.h. es wird der Einsatz eines wu-Betons vorausgesetzt.
1.1.4 Querschnittsgestaltung
Die Querschnittsgestaltung bei der Konstruktion einer „Braunen Wanne“ spielt eine entscheidende
Rolle bei der Wirtschaftlichkeit dieser Konstruktion (Verschnitt).
Abrupte Querschnittsänderungen, einspringende Ecken, Knicke u. a. Diskontinuitäten haben einen
höheren Verschnitt- bzw. Überlappungsanteil zur Folge und sind daher zu vermeiden bzw. zu
minimieren.
Je einfacher die Grundrissform und je weniger Querschnittsänderungen desto wirtschaftlicher ist die
Abdichtungsvariante der „Braunen Wanne“
Zwangsbeanspruchung in der Sohlplatte entstehen vornehmlich aufgrund von Diskontinuitäten
wie beispielsweise Querschnittsänderungen, Vouten, Versprünge, Fundamentvertiefungen,
Aufzugsschächten, Pumpensümpfen und anderen „Unregelmäßigkeiten“.
Einen weiteren maßgeblichen Einfluss auf die Rissbildung in Sohlplatten hat die Größe der
Reibungskraft zwischen Sohlplatte und Baugrund.
Die Größe der Reibungskraft ist abhängig von:
• Größe der Auflast,
• Ebenflächigkeit der Sohlplatte,
• Reibungsbeiwert μ zwischen Baugrund und Sohlplatte und
• horizontale Verformbarkeit der oberen Baugrundschichten.
10
CEMproof® Abdichtungssystem

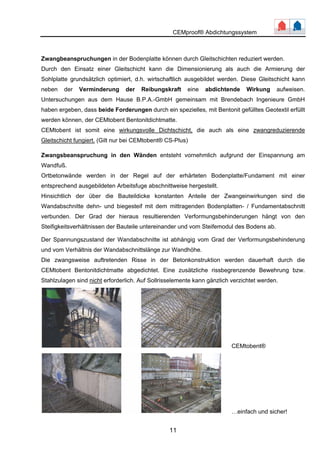

Zwangbeanspruchungen in der Bodenplatte können durch Gleitschichten reduziert werden.
Durch den Einsatz einer Gleitschicht kann die Dimensionierung als auch die Armierung der
Sohlplatte grundsätzlich optimiert, d.h. wirtschaftlich ausgebildet werden. Diese Gleitschicht kann
neben der Verminderung der Reibungskraft eine abdichtende Wirkung aufweisen.
Untersuchungen aus dem Hause B.P.A.-GmbH gemeinsam mit Brendebach Ingenieure GmbH
haben ergeben, dass beide Forderungen durch ein spezielles, mit Bentonit gefülltes Geotextil erfüllt
werden können, der CEMtobent Bentonitdichtmatte.
CEMtobent ist somit eine wirkungsvolle Dichtschicht, die auch als eine zwangreduzierende
Gleitschicht fungiert. (Gilt nur bei CEMtobent® CS-Plus)
Zwangsbeanspruchung in den Wänden entsteht vornehmlich aufgrund der Einspannung am
Wandfuß.
Ortbetonwände werden in der Regel auf der erhärteten Bodenplatte/Fundament mit einer
entsprechend ausgebildeten Arbeitsfuge abschnittweise hergestellt.
Hinsichtlich der über die Bauteildicke konstanten Anteile der Zwangeinwirkungen sind die
Wandabschnitte dehn- und biegesteif mit dem mittragenden Bodenplatten- / Fundamentabschnitt
verbunden. Der Grad der hieraus resultierenden Verformungsbehinderungen hängt von den
Steifigkeitsverhältnissen der Bauteile untereinander und vom Steifemodul des Bodens ab.
Der Spannungszustand der Wandabschnitte ist abhängig vom Grad der Verformungsbehinderung
und vom Verhältnis der Wandabschnittslänge zur Wandhöhe.
Die zwangsweise auftretenden Risse in der Betonkonstruktion werden dauerhaft durch die
CEMtobent Bentonitdichtmatte abgedichtet. Eine zusätzliche rissbegrenzende Bewehrung bzw.
Stahlzulagen sind nicht erforderlich. Auf Sollrisselemente kann gänzlich verzichtet werden.
11
CEMtobent®
…einfach und sicher!
CEMproof® Abdichtungssystem

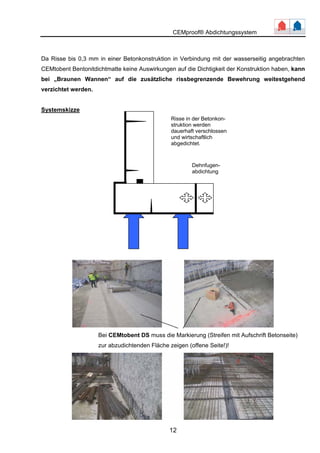

Da Risse bis 0,3 mm in einer Betonkonstruktion in Verbindung mit der wasserseitig angebrachten
CEMtobent Bentonitdichtmatte keine Auswirkungen auf die Dichtigkeit der Konstruktion haben, kann
bei „Braunen Wannen“ auf die zusätzliche rissbegrenzende Bewehrung weitestgehend
verzichtet werden.
Risse in der Betonkon-struktion
dauerhaft verschlossen
und wirtschaftlich
abgedichtet.
12
Systemskizze
werden
Dehnfugen-abdichtung
Bei CEMtobent DS muss die Markierung (Streifen mit Aufschrift Betonseite)
zur abzudichtenden Fzläecigheen ne( offe Seite!)!
CEMproof® Abdichtungssystem

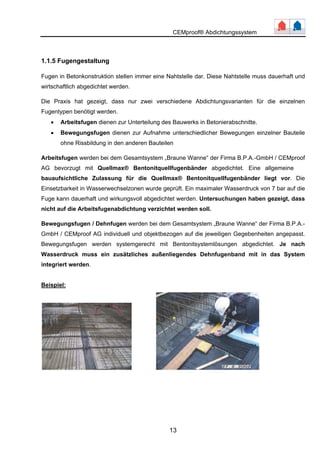

1.1.5 Fugengestaltung
Fugen in Betonkonstruktion stellen immer eine Nahtstelle dar. Diese Nahtstelle muss dauerhaft und
wirtschaftlich abgedichtet werden.
Die Praxis hat gezeigt, dass nur zwei verschiedene Abdichtungsvarianten für die einzelnen
Fugentypen benötigt werden.
• Arbeitsfugen dienen zur Unterteilung des Bauwerks in Betonierabschnitte.
• Bewegungsfugen dienen zur Aufnahme unterschiedlicher Bewegungen einzelner Bauteile
ohne Rissbildung in den anderen Bauteilen
Arbeitsfugen werden bei dem Gesamtsystem „Braune Wanne“ der Firma B.P.A.-GmbH / CEMproof
AG bevorzugt mit Quellmax® Bentonitquellfugenbänder abgedichtet. Eine allgemeine
bauaufsichtliche Zulassung für die Quellmax® Bentonitquellfugenbänder liegt vor. Die
Einsetzbarkeit in Wasserwechselzonen wurde geprüft. Ein maximaler Wasserdruck von 7 bar auf die
Fuge kann dauerhaft und wirkungsvoll abgedichtet werden. Untersuchungen haben gezeigt, dass
nicht auf die Arbeitsfugenabdichtung verzichtet werden soll.
Bewegungsfugen / Dehnfugen werden bei dem Gesamtsystem „Braune Wanne“ der Firma B.P.A.-
GmbH / CEMproof AG individuell und objektbezogen auf die jeweiligen Gegebenheiten angepasst.
Bewegungsfugen werden systemgerecht mit Bentonitsystemlösungen abgedichtet. Je nach
Wasserdruck muss ein zusätzliches außenliegendes Dehnfugenband mit in das System
integriert werden.
13
Beispiel:
CEMproof® Abdichtungssystem

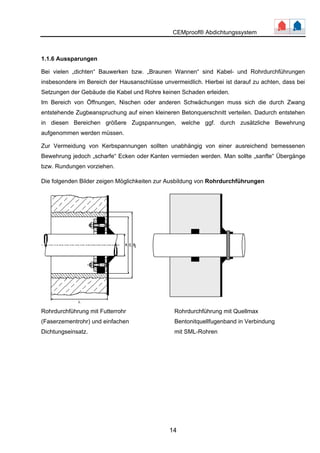

1.1.6 Aussparungen
Bei vielen „dichten“ Bauwerken bzw. „Braunen Wannen“ sind Kabel- und Rohrdurchführungen
insbesondere im Bereich der Hausanschlüsse unvermeidlich. Hierbei ist darauf zu achten, dass bei
Setzungen der Gebäude die Kabel und Rohre keinen Schaden erleiden.
Im Bereich von Öffnungen, Nischen oder anderen Schwächungen muss sich die durch Zwang
entstehende Zugbeanspruchung auf einen kleineren Betonquerschnitt verteilen. Dadurch entstehen
in diesen Bereichen größere Zugspannungen, welche ggf. durch zusätzliche Bewehrung
aufgenommen werden müssen.
Zur Vermeidung von Kerbspannungen sollten unabhängig von einer ausreichend bemessenen
Bewehrung jedoch „scharfe“ Ecken oder Kanten vermieden werden. Man sollte „sanfte“ Übergänge
bzw. Rundungen vorziehen.
Die folgenden Bilder zeigen Möglichkeiten zur Ausbildung von Rohrdurchführungen
Rohrdurchführung mit Futterrohr Rohrdurchführung mit Quellmax
(Faserzementrohr) und einfachen Bentonitquellfugenband in Verbindung
Dichtungseinsatz. mit SMhrLe-nR o
14
CEMproof® Abdichtungssystem

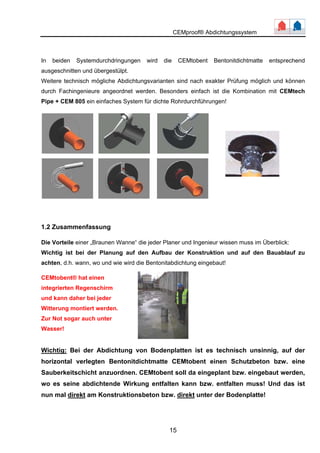

In beiden Systemdurchdringungen wird die CEMtobent Bentonitdichtmatte entsprechend
ausgeschnitten und übergestülpt.
Weitere technisch mögliche Abdichtungsvarianten sind nach exakter Prüfung möglich und können
durch Fachingenieure angeordnet werden. Besonders einfach ist die Kombination mit CEMtech
Pipe + CEM 805 ein einfaches System für dichte Rohrdurchführungen!
1.2 Zusammenfassung
Die Vorteile einer „Braunen Wanne“ die jeder Planer und Ingenieur wissen muss im Überblick:
Wichtig ist bei der Planung auf den Aufbau der Konstruktion und auf den Bauablauf zu
achten, d.h. wann, wo und wie wird die Bentonitabdichtung eingebaut!
CEMtobent® hat einen
integrierten Regenschirm
und kann daher bei jeder
Witterung montiert werden.
Zur Not sogar auch unter
Wasser!
Wichtig: Bei der Abdichtung von Bodenplatten ist es technisch unsinnig, auf der
horizontal verlegten Bentonitdichtmatte CEMtobent einen Schutzbeton bzw. eine
Sauberkeitschicht anzuordnen. CEMtobent soll da eingeplant bzw. eingebaut werden,
wo es seine abdichtende Wirkung entfalten kann bzw. entfalten muss! Und das ist
nun mal direkt am Konstruktionsbeton bzw. direkt unter der Bodenplatte!
15
CEMproof® Abdichtungssystem

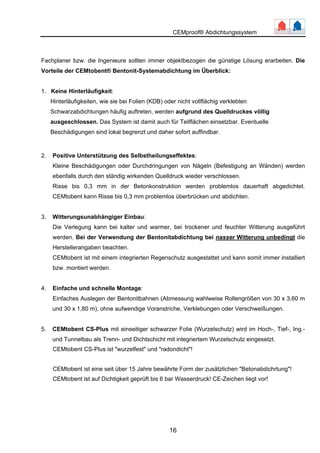

Fachplaner bzw. die Ingenieure sollten immer objektbezogen die günstige Lösung erarbeiten. Die
Vorteile der CEMtobent® Bentonit-Systemabdichtung im Überblick:
16
1. Keine Hinterläufigkeit:
Hinterläufigkeiten, wie sie bei Folien (KDB) oder nicht vollflächig verklebten
Schwarzabdichtungen häufig auftreten, werden aufgrund des Quelldruckes völlig
ausgeschlossen. Das System ist damit auch für Teilflächen einsetzbar. Eventuelle
Beschädigungen sind lokal begrenzt und daher sofort auffindbar.
2. Positive Unterstützung des Selbstheilungseffektes:
Kleine Beschädigungen oder Durchdringungen von Nägeln (Befestigung an Wänden) werden
ebenfalls durch den ständig wirkenden Quelldruck wieder verschlossen.
Risse bis 0,3 mm in der Betonkonstruktion werden problemlos dauerhaft abgedichtet.
CEMtobent kann Risse bis 0,3 mm problemlos überbrücken und abdichten.
3. Witterungsunabhängiger Einbau:
Die Verlegung kann bei kalter und warmer, bei trockener und feuchter Witterung ausgeführt
werden. Bei der Verwendung der Bentonitabdichtung bei nasser Witterung unbedingt die
Herstellerangaben beachten.
CEMtobent ist mit einem integrierten Regenschutz ausgestattet und kann somit immer installiert
bzw. montiert werden.
4. Einfache und schnelle Montage:
Einfaches Auslegen der Bentonitbahnen (Abmessung wahlweise Rollengrößen von 30 x 3,60 m
und 30 x 1,80 m), ohne aufwendige Voranstriche, Verklebungen oder Verschweißungen.
5. CEMtobent CS-Plus mit einseitiger schwarzer Folie (Wurzelschutz) wird im Hoch-, Tief-, Ing.-
und Tunnelbau als Trenn- und Dichtschicht mit integriertem Wurzelschutz eingesetzt.
CEMtobent CS-Plus ist "wurzelfest" und "radondicht"!
CEMtobent ist eine seit über 15 Jahre bewährte Form der zusätzlichen "Betonabdichrtung"!
CEMtobent ist auf Dichtigkeit geprüft bis 6 bar Wasserdruck! CE-Zeichen liegt vor!
CEMproof® Abdichtungssystem

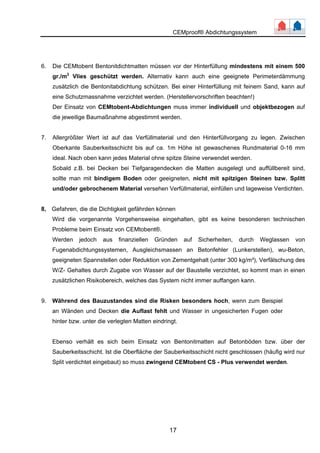

6. Die CEMtobent Bentonitdichtmatten müssen vor der Hinterfüllung mindestens mit einem 500
gr./m2 Vlies geschützt werden. Alternativ kann auch eine geeignete Perimeterdämmung
zusätzlich die Bentonitabdichtung schützen. Bei einer Hinterfüllung mit feinem Sand, kann auf
eine Schutzmassnahme verzichtet werden. (Herstellervorschriften beachten!)
Der Einsatz von CEMtobent-Abdichtungen muss immer individuell und objektbezogen auf
die jeweilige Baumaßnahme abgestimmt werden.
7. Allergrößter Wert ist auf das Verfüllmaterial und den Hinterfüllvorgang zu legen. Zwischen
Oberkante Sauberkeitsschicht bis auf ca. 1m Höhe ist gewaschenes Rundmaterial 0-16 mm
ideal. Nach oben kann jedes Material ohne spitze Steine verwendet werden.
Sobald z.B. bei Decken bei Tiefgaragendecken die Matten ausgelegt und auffüllbereit sind,
sollte man mit bindigem Boden oder geeigneten, nicht mit spitzigen Steinen bzw. Splitt
und/oder gebrochenem Material versehen Verfüllmaterial, einfüllen und lageweise Verdichten.
8, Gefahren, die die Dichtigkeit gefährden können
Wird die vorgenannte Vorgehensweise eingehalten, gibt es keine besonderen technischen
Probleme beim Einsatz von CEMtobent®.
Werden jedoch aus finanziellen Gründen auf Sicherheiten, durch Weglassen von
Fugenabdichtungssystemen, Ausgleichsmassen an Betonfehler (Lunkerstellen), wu-Beton,
geeigneten Spannstellen oder Reduktion von Zementgehalt (unter 300 kg/m³), Verfälschung des
W/Z- Gehaltes durch Zugabe von Wasser auf der Baustelle verzichtet, so kommt man in einen
zusätzlichen Risikobereich, welches das System nicht immer auffangen kann.
9. Während des Bauzustandes sind die Risken besonders hoch, wenn zum Beispiel
an Wänden und Decken die Auflast fehlt und Wasser in ungesicherten Fugen oder
hinter bzw. unter die verlegten Matten eindringt.
Ebenso verhält es sich beim Einsatz von Bentonitmatten auf Betonböden bzw. über der
Sauberkeitsschicht. Ist die Oberfläche der Sauberkeitsschicht nicht geschlossen (häufig wird nur
Split verdichtet eingebaut) so muss zwingend CEMtobent CS - Plus verwendet werden.
17
CEMproof® Abdichtungssystem
Im Übrigen muss bei nicht genau abgestimmten Arbeitsabläufen immer mit Störungen und erhöhten
Risiken durch lange offene Zeiten gerechnet werden, indem das System dann ungeschützt der
Witterung voll ausgesetzt ist. Ein stark durchfeuchtetes System darf nicht extremen Belastungen
ausgesetzt werden, wie beispielsweise starkes Begehen, Materiallagerungen etc.
Es ist immer darauf zu achten, dass die untere Bewehrungslage frühestmöglich eingebaut wird,
damit man die Abdichtung, die CEMtobent Bentonitdichtmatte nicht direkt durch starkes Begehen
belastet oder gar als Lagerfläche missbraucht.
Zur Ergänzung und besserem Verständnis gehören objektbezogene Systemzeichnungen zu jedem
Angebot und jedem Auftrag dazu.
Unsere Zusicherung für die Dichtigkeiten hat nur Gültigkeit, wenn vorab die Ausführungen
beachtet werden und diese entsprechend unserer Zeichnung durchgeführt worden sind.
Für die Grundwasserabdichtung von Baukonstruktionen des Hoch-, Tief-, Ing.- und Tunnelbau eignet
sich sowohl die CEMtobent CS – Plus als auch die CEMtobent DS Bentonitabdichtung.
Die CEMtobent CS-Plus Bentonit- Doppeldichtung vereinigen alle erdenklichen Vorteile einer
Bentonitabdichtung ohne die bekannten Nachteile (Durchwurzelung, Witterungsschutz,
Ausspülungen, Radondurchlässigkeit, Durchlässigkeit und Erosion von Bentonitfeinteilen) einer
„einfachen“ Bentonitflächenabdichtung hinnehmen zu müssen.
CEMtobent®, eine sichere Form der Bauwerksabdichtung und das seit mehr als 15 Jahre!
18
CEMtobent® ist:
-in der Praxis bewährt!
-weltweite Referenzen!
-einfach im Handling!
-für Bauabdichtung
konzipiert und entwickelt!
-international anerkannt
und erfolgreich eingesetzt!
CEMproof® Abdichtungssystem

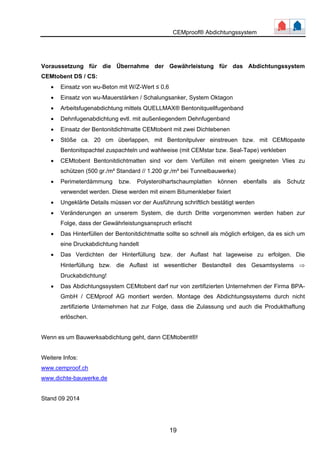

Voraussetzung für die Übernahme der Gewährleistung für das Abdichtungssystem
CEMtobent DS / CS:
• Einsatz von wu-Beton mit W/Z-Wert ≤ 0,6
• Einsatz von wu-Mauerstärken / Schalungsanker, System Oktagon
• Arbeitsfugenabdichtung mittels QUELLMAX® Bentonitquellfugenband
• Dehnfugenabdichtung evtl. mit außenliegendem Dehnfugenband
• Einsatz der Bentonitdichtmatte CEMtobent mit zwei Dichtebenen
• Stöße ca. 20 cm überlappen, mit Bentonitpulver einstreuen bzw. mit CEMtopaste
Bentonitspachtel zuspachteln und wahlweise (mit CEMstar bzw. Seal-Tape) verkleben
• CEMtobent Bentonitdichtmatten sind vor dem Verfüllen mit einem geeigneten Vlies zu
schützen (500 gr./m² Standard // 1.200 gr./m² bei Tunnelbauwerke)
• Perimeterdämmung bzw. Polysterolhartschaumplatten können ebenfalls als Schutz
verwendet werden. Diese werden mit einem Bitumenkleber fixiert
• Ungeklärte Details müssen vor der Ausführung schriftlich bestätigt werden
• Veränderungen an unserem System, die durch Dritte vorgenommen werden haben zur
Folge, dass der Gewährleistungsanspruch erlischt
• Das Hinterfüllen der Bentonitdichtmatte sollte so schnell als möglich erfolgen, da es sich um
19
eine Druckabdichtung handelt
• Das Verdichten der Hinterfüllung bzw. der Auflast hat lageweise zu erfolgen. Die
Hinterfüllung bzw. die Auflast ist wesentlicher Bestandteil des Gesamtsystems ⇒
Druckabdichtung!
• Das Abdichtungssystem CEMtobent darf nur von zertifizierten Unternehmen der Firma BPA-GmbH
/ CEMproof AG montiert werden. Montage des Abdichtungssystems durch nicht
zertifizierte Unternehmen hat zur Folge, dass die Zulassung und auch die Produkthaftung
erlöschen.
Wenn es um Bauwerksabdichtung geht, dann CEMtobent®!
Weitere Infos:
www.cemproof.ch
www.dichte-bauwerke.de
Stand 09 2014

Weitere ähnliche Inhalte

Was ist angesagt?

Proceso Constructivo Formal, Latas de bebida, por Ur
Proceso Constructivo Formal, Latas de bebida, por UrProceso Constructivo Formal, Latas de bebida, por Ur
Proceso Constructivo Formal, Latas de bebida, por UrAnaïs Heine Ling

Printing Techniques & Substrates
Printing Techniques & SubstratesPrinting Techniques & Substrates
Printing Techniques & SubstratesTukaram Karve

Flocculation and formation in papermaking jan 2018
Flocculation and formation in papermaking jan 2018Flocculation and formation in papermaking jan 2018
Flocculation and formation in papermaking jan 2018Pekka Komulainen

Latest Developments in Flexo Plate Solutions for Corrugated Printing
Latest Developments in Flexo Plate Solutions for Corrugated PrintingLatest Developments in Flexo Plate Solutions for Corrugated Printing
Latest Developments in Flexo Plate Solutions for Corrugated PrintingFlexoGlobal

Los plásticos
Los  plásticosLos  plásticos
Los plásticosAna Ayllon

Technology of Plastic Processing Industries
Technology of Plastic Processing IndustriesTechnology of Plastic Processing Industries
Technology of Plastic Processing IndustriesAjjay Kumar Gupta

6 (2교시) 2014년 사출 세미나(조영택)-141105
6 (2교시) 2014년 사출 세미나(조영택)-1411056 (2교시) 2014년 사출 세미나(조영택)-141105
6 (2교시) 2014년 사출 세미나(조영택)-141105topshock

Functional barrier films in flexible packaging industry
Functional barrier films in flexible packaging industryFunctional barrier films in flexible packaging industry
Functional barrier films in flexible packaging industryHenky Wibawa

Proceso constructivo formal, latas de bebida
Proceso constructivo formal, latas de bebidaProceso constructivo formal, latas de bebida
Proceso constructivo formal, latas de bebidaursanrhem

Corrugated101final
Corrugated101finalCorrugated101final
Corrugated101finaljanayoliver

Basics of offset printing and other printing techniques
Basics of offset printing and other printing techniquesBasics of offset printing and other printing techniques
Basics of offset printing and other printing techniquesSappiHouston

Case study of injection molding defects
Case study of injection molding defectsCase study of injection molding defects
Case study of injection molding defectsJackie Lee

Common Carton Styles Box Styles for Custom Folding Cartons
Common Carton Styles Box Styles for Custom Folding CartonsCommon Carton Styles Box Styles for Custom Folding Cartons
Common Carton Styles Box Styles for Custom Folding CartonsNetpak Group

Conformal Coating Salt Spray Comparison Test
Conformal Coating Salt Spray Comparison Test Conformal Coating Salt Spray Comparison Test
Conformal Coating Salt Spray Comparison Test Momentive

Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...
Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...
Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...Altair


Was ist angesagt? (20)

Rubber deflashing
Rubber deflashingRubber deflashing
Rubber deflashing

Corrugated 101
Corrugated 101Corrugated 101
Corrugated 101

Proceso Constructivo Formal, Latas de bebida, por Ur
Proceso Constructivo Formal, Latas de bebida, por UrProceso Constructivo Formal, Latas de bebida, por Ur
Proceso Constructivo Formal, Latas de bebida, por Ur

Printing Techniques & Substrates
Printing Techniques & SubstratesPrinting Techniques & Substrates
Printing Techniques & Substrates

Flocculation and formation in papermaking jan 2018
Flocculation and formation in papermaking jan 2018Flocculation and formation in papermaking jan 2018
Flocculation and formation in papermaking jan 2018

Latest Developments in Flexo Plate Solutions for Corrugated Printing
Latest Developments in Flexo Plate Solutions for Corrugated PrintingLatest Developments in Flexo Plate Solutions for Corrugated Printing
Latest Developments in Flexo Plate Solutions for Corrugated Printing

Los plásticos
Los  plásticosLos  plásticos
Los plásticos

Technology of Plastic Processing Industries
Technology of Plastic Processing IndustriesTechnology of Plastic Processing Industries
Technology of Plastic Processing Industries

6 (2교시) 2014년 사출 세미나(조영택)-141105
6 (2교시) 2014년 사출 세미나(조영택)-1411056 (2교시) 2014년 사출 세미나(조영택)-141105
6 (2교시) 2014년 사출 세미나(조영택)-141105

Functional barrier films in flexible packaging industry
Functional barrier films in flexible packaging industryFunctional barrier films in flexible packaging industry
Functional barrier films in flexible packaging industry

Hdpe ppt
Hdpe pptHdpe ppt
Hdpe ppt

Proceso constructivo formal, latas de bebida
Proceso constructivo formal, latas de bebidaProceso constructivo formal, latas de bebida
Proceso constructivo formal, latas de bebida

Corrugated101final
Corrugated101finalCorrugated101final
Corrugated101final

Desk Tidy
Desk Tidy Desk Tidy
Desk Tidy

Basics of offset printing and other printing techniques
Basics of offset printing and other printing techniquesBasics of offset printing and other printing techniques
Basics of offset printing and other printing techniques

Bel champ 15 july 2020
Bel champ 15 july 2020Bel champ 15 july 2020
Bel champ 15 july 2020

Case study of injection molding defects
Case study of injection molding defectsCase study of injection molding defects
Case study of injection molding defects

Common Carton Styles Box Styles for Custom Folding Cartons
Common Carton Styles Box Styles for Custom Folding CartonsCommon Carton Styles Box Styles for Custom Folding Cartons
Common Carton Styles Box Styles for Custom Folding Cartons

Conformal Coating Salt Spray Comparison Test
Conformal Coating Salt Spray Comparison Test Conformal Coating Salt Spray Comparison Test
Conformal Coating Salt Spray Comparison Test

Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...
Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...
Moldex3D, Structural Analysis, and HyperStudy Integrated in HyperWorks Platfo...


Andere mochten auch

Star TV Basispräsentation 2014
Star TV Basispräsentation 2014Star TV Basispräsentation 2014
Star TV Basispräsentation 2014Daniel Niklaus

Plum Organics Packaging Design
Plum Organics Packaging DesignPlum Organics Packaging Design
Plum Organics Packaging DesignCurt Rollison

Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016
Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016
Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016Mark Graban

Outdoor Advertising Options in Pune - OOH Guide for Pune City
Outdoor Advertising Options in Pune - OOH Guide for Pune City Outdoor Advertising Options in Pune - OOH Guide for Pune City
Outdoor Advertising Options in Pune - OOH Guide for Pune City Organized Outdoor Options

Residual Media: Instagram Analysis
Residual Media: Instagram AnalysisResidual Media: Instagram Analysis
Residual Media: Instagram Analysisannegalang

Sector Público - Manual Reduzido
Sector Público - Manual ReduzidoSector Público - Manual Reduzido
Sector Público - Manual Reduzidobatistapaulo7

Presentation adr 124333
Presentation adr 124333Presentation adr 124333
Presentation adr 124333hammylu7

Life Beyond the Illusion of Present
Life Beyond the Illusion of PresentLife Beyond the Illusion of Present
Life Beyond the Illusion of PresentJonas Bonér

SOFIA COPPOLA - La polémica de un estilo propio
SOFIA COPPOLA - La polémica de un estilo propioSOFIA COPPOLA - La polémica de un estilo propio
SOFIA COPPOLA - La polémica de un estilo propioJone Vitoria Sola

Programm 26. stuttgarter controller forum
Programm 26. stuttgarter controller forumProgramm 26. stuttgarter controller forum
Programm 26. stuttgarter controller forumICV_eV


Andere mochten auch (15)

Campaña PAP Paine
Campaña PAP PaineCampaña PAP Paine
Campaña PAP Paine

Star TV Basispräsentation 2014
Star TV Basispräsentation 2014Star TV Basispräsentation 2014
Star TV Basispräsentation 2014

Plum Organics Packaging Design
Plum Organics Packaging DesignPlum Organics Packaging Design
Plum Organics Packaging Design

Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016
Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016
Mark Graban Practicing Lean - Lean Frontiers TWI & HR Summit May 2016

Outdoor Advertising Options in Pune - OOH Guide for Pune City
Outdoor Advertising Options in Pune - OOH Guide for Pune City Outdoor Advertising Options in Pune - OOH Guide for Pune City
Outdoor Advertising Options in Pune - OOH Guide for Pune City

Residual Media: Instagram Analysis
Residual Media: Instagram AnalysisResidual Media: Instagram Analysis
Residual Media: Instagram Analysis

Survue daw 2016
Survue daw 2016Survue daw 2016
Survue daw 2016

Design Hotel
Design HotelDesign Hotel
Design Hotel

Sector Público - Manual Reduzido
Sector Público - Manual ReduzidoSector Público - Manual Reduzido
Sector Público - Manual Reduzido

Yale Insulin Infusion Protocol
Yale Insulin Infusion ProtocolYale Insulin Infusion Protocol
Yale Insulin Infusion Protocol

Presentation adr 124333
Presentation adr 124333Presentation adr 124333
Presentation adr 124333

Pressemappe Ray 2012
Pressemappe Ray 2012Pressemappe Ray 2012
Pressemappe Ray 2012

Life Beyond the Illusion of Present
Life Beyond the Illusion of PresentLife Beyond the Illusion of Present
Life Beyond the Illusion of Present

SOFIA COPPOLA - La polémica de un estilo propio
SOFIA COPPOLA - La polémica de un estilo propioSOFIA COPPOLA - La polémica de un estilo propio
SOFIA COPPOLA - La polémica de un estilo propio

Programm 26. stuttgarter controller forum
Programm 26. stuttgarter controller forumProgramm 26. stuttgarter controller forum
Programm 26. stuttgarter controller forum


Ähnlich wie Braune Wanne CEMtobent

BPA Frischbetonverbundfolie
BPA FrischbetonverbundfolieBPA Frischbetonverbundfolie
BPA FrischbetonverbundfolieAdrian Pflieger

Flyer flüssigfolie cemproof
Flyer flüssigfolie cemproofFlyer flüssigfolie cemproof
Flyer flüssigfolie cemproofAdrian Pflieger

Präsentation bpa e 2014
Präsentation bpa e 2014Präsentation bpa e 2014
Präsentation bpa e 2014Adrian Pflieger

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungAdrian Pflieger

Flyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschFlyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschAdrian Pflieger

CEMproof AG Produktübersicht
CEMproof AG Produktübersicht CEMproof AG Produktübersicht
CEMproof AG Produktübersicht Adrian Pflieger

Mit Sicherheit wasserdicht
Mit Sicherheit wasserdichtMit Sicherheit wasserdicht
Mit Sicherheit wasserdichtJingleT


Ähnlich wie Braune Wanne CEMtobent (20)

Cemtobent tunnel
Cemtobent tunnelCemtobent tunnel
Cemtobent tunnel

CEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdfCEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdf

CEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdfCEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdf

CEMtobent Tunnel 2019
CEMtobent Tunnel 2019CEMtobent Tunnel 2019
CEMtobent Tunnel 2019

Anwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdfAnwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdf

DualProof 2014 d
DualProof 2014 dDualProof 2014 d
DualProof 2014 d

Flyer CEMtobent deutsch
Flyer CEMtobent deutschFlyer CEMtobent deutsch
Flyer CEMtobent deutsch

Frischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und FlächenabdichtungFrischbetonverbund bei Fugen- und Flächenabdichtung
Frischbetonverbund bei Fugen- und Flächenabdichtung

Bpa bdb 2-2012
Bpa bdb 2-2012Bpa bdb 2-2012
Bpa bdb 2-2012

Flyer flüssigfolie bpa
Flyer flüssigfolie bpaFlyer flüssigfolie bpa
Flyer flüssigfolie bpa

BPA Frischbetonverbundfolie
BPA FrischbetonverbundfolieBPA Frischbetonverbundfolie
BPA Frischbetonverbundfolie

CEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdfCEMtobent CS Verarbeitungsrichtlinie 2023.pdf
CEMtobent CS Verarbeitungsrichtlinie 2023.pdf

Flyer flüssigfolie cemproof
Flyer flüssigfolie cemproofFlyer flüssigfolie cemproof
Flyer flüssigfolie cemproof

Präsentation bpa e 2014
Präsentation bpa e 2014Präsentation bpa e 2014
Präsentation bpa e 2014

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver Dichtwirkung

Bdb nachrichten-02-2014 bpa
Bdb nachrichten-02-2014 bpaBdb nachrichten-02-2014 bpa
Bdb nachrichten-02-2014 bpa

Flyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschFlyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutsch

CEMproof AG Produktübersicht
CEMproof AG Produktübersicht CEMproof AG Produktübersicht
CEMproof AG Produktübersicht

DualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdfDualProof Prüfberichte 2021 klll.pdf
DualProof Prüfberichte 2021 klll.pdf

Mit Sicherheit wasserdicht
Mit Sicherheit wasserdichtMit Sicherheit wasserdicht
Mit Sicherheit wasserdicht


Mehr von Adrian Pflieger

Geomechanicals and Tunneling
Geomechanicals and TunnelingGeomechanicals and Tunneling
Geomechanicals and TunnelingAdrian Pflieger

Waterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerWaterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerAdrian Pflieger

Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Adrian Pflieger

Flyer predimax und cem deutsch
Flyer predimax und cem deutschFlyer predimax und cem deutsch
Flyer predimax und cem deutschAdrian Pflieger

Flyer predimax and cem englisch
Flyer predimax and cem englischFlyer predimax and cem englisch
Flyer predimax and cem englischAdrian Pflieger

Flyer CEMtobent englisch
Flyer CEMtobent englischFlyer CEMtobent englisch
Flyer CEMtobent englischAdrian Pflieger

Flyer CEMflex italienisch
Flyer CEMflex italienischFlyer CEMflex italienisch
Flyer CEMflex italienischAdrian Pflieger

Flyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschFlyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschAdrian Pflieger

Quellmax ökologische qualität
Quellmax ökologische qualitätQuellmax ökologische qualität
Quellmax ökologische qualitätAdrian Pflieger

Cemflex vb ökologische qualität
Cemflex vb ökologische qualitätCemflex vb ökologische qualität
Cemflex vb ökologische qualitätAdrian Pflieger

Bericht geo technik 3 2013
Bericht geo technik 3 2013Bericht geo technik 3 2013
Bericht geo technik 3 2013Adrian Pflieger


Mehr von Adrian Pflieger (19)

Geomechanicals and Tunneling
Geomechanicals and TunnelingGeomechanicals and Tunneling
Geomechanicals and Tunneling

Waterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerWaterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacer

BPA GmbH English 2014
BPA GmbH English 2014BPA GmbH English 2014
BPA GmbH English 2014

SilverSeal broschd14
SilverSeal broschd14SilverSeal broschd14
SilverSeal broschd14

Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Avis Technique Quellmax (1)
Avis Technique Quellmax (1)

Fugenblech Dichtblech
Fugenblech DichtblechFugenblech Dichtblech
Fugenblech Dichtblech

Flyer quellmax deutsch
Flyer quellmax deutschFlyer quellmax deutsch
Flyer quellmax deutsch

Flyer predimax und cem deutsch
Flyer predimax und cem deutschFlyer predimax und cem deutsch
Flyer predimax und cem deutsch

Flyer predimax and cem englisch
Flyer predimax and cem englischFlyer predimax and cem englisch
Flyer predimax and cem englisch

Flyer CEMtobent englisch
Flyer CEMtobent englischFlyer CEMtobent englisch
Flyer CEMtobent englisch

Flyer CEMflex italienisch
Flyer CEMflex italienischFlyer CEMflex italienisch
Flyer CEMflex italienisch

Flyer CEMflex englisch
Flyer CEMflex englischFlyer CEMflex englisch
Flyer CEMflex englisch

Flyer CEMflex deutsch
Flyer CEMflex deutschFlyer CEMflex deutsch
Flyer CEMflex deutsch

Flyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschFlyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutsch

Flyer quellmax englisch
Flyer quellmax englischFlyer quellmax englisch
Flyer quellmax englisch

Quellmax ökologische qualität
Quellmax ökologische qualitätQuellmax ökologische qualität
Quellmax ökologische qualität

Cemflex vb ökologische qualität
Cemflex vb ökologische qualitätCemflex vb ökologische qualität
Cemflex vb ökologische qualität

Bericht geo technik 3 2013
Bericht geo technik 3 2013Bericht geo technik 3 2013
Bericht geo technik 3 2013

Bpa image 2013
Bpa image 2013Bpa image 2013
Bpa image 2013


Braune Wanne CEMtobent

  • 1. CEMproof® Abdichtungssystem ...die modifizierte, d.h. weiterentwickelte „braune Wanne“ CEMproof AG Fischinger Str. 66 CH - 8370 Sirnach Tel.: 0041 (0) 71 96 00 590 Fax: 0041 (0) 71 96 00 591 cemproof@cemproof.ch www.cemproof.ch BPA GmbH Behringstrasse 12 D - 71083 Herrenberg - Gültstein Tel.: 0049 (0) 7032 893 99-0 Fax: 0049 (0) 7032 893 99-29 bpa@dichte-bauwerke.de www.dichte-bauwerke.de
  • 2. CEMproof® Abdichtungssystem Das CEMproof® - Abdichtungssystem Das CEMproof® Abdichtungssystem ist eine modifizierte, d.h. deutlich weiterentwickelte Variante einer sogenannten „braunen Wanne“. Das CEMproof® - Abdichtungssystem ist eine Konstruktion aus wasserundurchlässigem Beton in Verbindung mit unserer CEMtobent® Bentonitdichtmatte, die wasserseitig angeordnet wird. Die Fugen werden i.d.R. mit QUELLMAX® Bentonitquellfugenbänder zusätzlich gesichert. Hierbei übernimmt der Beton die tragende Funktion und nicht die alleinige abdichtende Aufgabe. Die Abdichtung erfolgt im Zusammenspiel zwischen der Betonkonstruktion und der CEMtobent® Bentonitdichtmatte, die wasserseitig installiert wird. Systembedingt kann die Betonkonstruktion je nach örtlichen Gegebenheiten und Vorgaben unserer Ingenieure kalkulierte Rissbreiten bis zu wcal = 0,3 mm aufweisen. Was bietet Ihnen das CEMproof® - Abdichtungssystem • Hohe Wasserundurchlässigkeit (Nutzräume im 1 druckwasserbelasteten Bereich) • Höchstmass an Sicherheit und Dauerhaftigkeit • Geringe Wartungs- beziehungsweise Instand-haltungskosten • Hohe Wirtschaftlichkeit, da Reduzierung der rissebeschränkenden Armierung / Bewehrung • Garantie für termingerechten und witterungs-unabhängigem Einbau • Selbstheilung der Risse, keine kostspieligen Injektionen! • Keine Hinterläufigkeit der CEMtobent® Flächenabdichtung, wie dies bei anderen Systemen der Fall ist. Fehlstellen schließen sich durch den Quelldruck von selbst! • CEMtobent® kann auch bei strömendem Grundwasser eingesetzt werden
  • 3. CEMproof® Abdichtungssystem Das Problem Die Lösung Rissverpressung gem. SIVV keine wasserführende Risse! Undichtigkeiten müssen kostenintensiv keine Undichtigkeiten, die kostenintensiv saniert bzw. abgedichtet werden saniert bzw. abgedichtet werden müssen 2 Hohe Wirtschaftlichkeit + Sicherheit „Weisse Wanne“ Bekannte Schwierigkeiten • Beton – Chemie bzw, Zusatzmittel • Porosität des Betons (Kapillar Luftporen, Fehlstellung) • Risse im Beton (Trenn-, Biege und Oberflächenrisse) • Durchlässige Fugen • Durchlässige Durchdringungen (Rohr, Kabel usw.) • Selbstheilung von Rissen im Beton? ⇒ Injektionen CEMproof® Abdichtungssystem Minimierung der Schwierigkeiten • Keine zusätzliche Beton-Chemie • Abdichtung ist wasserseitig und dichtet somit dauerhaft o Fehlstellen und Risse im Beton o Fugen und Durchdringungen, diese sind systembedingt doppelt gesichert o Fehlstellen und unterstützt nachweislich die Selbstheilung von Rissen im Beton o Garantiert dauerhafte Gebrauchs-tauglichkeit der Betonkonstruktion Wasserführende Risse im Beton! Bei der „weissen Wanne“ hat der Beton die tragende + alleinige ab-dichtende Aufgabe Beim gewählten CEMproof® Ab-dichtungssystem hat der Beton die tragende und nicht zusätzlich die alleinige abdichtende Aufgabe. Die Abdichtung erfolgt im genialen Zusammenspiel zwischen CEMtobent® und der Betonkonstruktion.
  • 4. CEMproof® Abdichtungssystem CEMtobent® Bentonitdichtmatte für die Bauwerksabdichtung Die CEMtobent® Produkte CEMtobent® CS- Plus -die kompromisslose Bauwerksabdichtung- CEMtobent® CombiSeal-Plus ist eine Bentonit-Doppelabdichtung, die speziell für die Bauwerksabdichtung entwickelt wurde. CEMtobent® CS-Plus / CombiSeal-Plus besteht aus drei sich optimal ergänzenden Komponenten: • die primäre Abdichtung ist ein PE-3-D-Composit • die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL) • als weiterer Schutz dient ein dichtes, PE-beschichtetes Gewebe, das gleichzeitig wie eine Folienabdichtung zusätzlich wirkt. Zusätzlich fungiert das PE-beschichtete Gewebe als hochwertiger Wurzelschutz CEMtobent® DS -die innovative Bauwerksabdichtung- CEMtobent® DoubleSeal ist eine Bentonit-Doppelabdichtung, die speziell für die Bauwerksabdichtung entwickelt wurde. CEMtobent® DS / DoubleSeal besteht aus zwei sich optimal ergänzenden Komponenten: • die primäre Abdichtung ist ein PE-3-D-Composit • die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL) 3
  • 5. CEMproof® Abdichtungssystem Vorteile der “CEMproof® Systemabdichtung” Vorteile: 4 • Höchstmass an Sicherheit aufgrund der „doppelten Dichtigkeit“ (Doppeldichtung / abP liegt vor) • Keine Kalkulationsunsicherheit, d.h. keine kostspielige Rissverpressung • Die Abdichtungsebene ist wasserseitig • Geprüfte Qualität und Dichtigkeit von CEMtobent® / QM-System • Positive Unterstützung der Selbstheilung von Rissen, aufgrund der Quellfähigkeit des Bentonits. Mehr als 15 Jahre Erfahrung! • Keine Hinterläufigkeit der wasserseitigen Abdichtung • Witterungsunabhängiger Einbau, auch im Winter und beim Regen • Rascher und einfacher Einbau • CEMtobent® Doppeldichtung ist auch im fließendem Grundwasser einsetzbar, da die wasserseitige Folie ein Ausspülen der Bentonitfeinteile wirkungsvoll verhindert • Sehr robustes, wurzelfestes Flächenabdichtungssystem • In der Praxis mehrfach bewährtes Flächenabdichtungssystem! Geprüft dicht bis 6 bar Wasserdruck! CE-Zeichen liegt vor! Über 15 Jahre Erfahrung und zahlreiche Referenzen!
  • 6. CEMproof® Abdichtungssystem Gegenüberstellung Weisse Wanne / Schwarze Wanne / CEMproof Systemabdichtung Weiße Wanne Schwarze Wanne CEMproof® 5 Systemabdichtung (modifizierte braune Wanne) Nutzung Auswirkungen Keine Auswirkungen Geringe Auswirkungen Chemischer Tragkonstruktion Angriff Tragkonstruktion Angriff ausgesetzt geschützt Tragkonstruktion geschützt Bauzeit Bewehrungsproblematik, sonst keine Auswirkung Auswirkung auf Bauzeit möglicherweise intensiv Praktisch ohne Auswirkungen auf Bauzeit Witterungs-verhältnisse Herstellung bedingt witterungsabhängig Herstellung sehr witterungsabhängig Herstellung praktisch witterungsunabhängig Technologie und Regelwerk WU-Richtlinie DAfStb, Stand der Technik / DIN 1045 Durch Normen geregelt / DIN 18 195 ÖVBB Merkblatt und SIA 272 Stand der Technik Schadens-regulierung Schadensauftreten wahrscheinlich, Regulierung relativ einfach aber kostenintensiv durch Injektionen. Fehlstellen können sehr einfach lokalisiert und durch Injektionen behoben werden! Regulierung sehr aufwendig und höchst kostenintensiv „Hinterläufigkeit“ Fehlstellen können praktisch nicht lokalisiert und dadurch auch nicht einfach behoben werden! Regulierung größtenteils durch Selbstheilung „Keine Hinterläufigkeit“ Fehlstellen können sehr einfach lokalisiert und durch Injektionen behoben werden! Kosten Relativ gering / 100 % Relativ hoch / 120 % Relativ gering / 90 % Sicherheit Relativ hoch, ggf. (hoher) Sanierungsbedarf Relativ gering, da in der Ausführung fehleranfällig Hoch, da Fehlereliminierung Wirtschaftlich-keit Gute Wirtschaftlichkeit, die Kalkulationsunsicherheit liegt im bauartbedingtem Injektionsbedarf Schlechte Wirtschaftlichkeit, wenn Schadensfall eintritt ist die Sanierung extrem aufwendig. Bauzeitverzögerung aufgrund von Witterungseinflüsse mindern zusätzlich die Wirtschaftlichkeit! Gute Wirtschaftlichkeit, da Reduzierung der rissebegrenzenden Armierung / Bewehrung! Die Kalkulationsunsicherheit der nachträglichen Injektios-arbeiten entfällt. Anwendung Betonkonstruktion Beton- und Mauerwerks-konstruktionen Betonkonstruktionen Zul. Kalkulierte Rissbreiten in der Beton-konstruktion Beschränkung der Rissbreite: Rissbreite in Abhängigkeit vom Druckgefälle wcal = 0,20 mm (h/d ≤ 2,5) wcal = 0,15 mm (h/d ≤ 5,0) wcal = 0,10 mm (h/d ≥ 5,0) Keine Beschränkung der Rissbreite erforderlich! Beschränkung der Rissbreite: Rissbreite unabhängig vom Druckgefälle wcal = 0,30 mm bis 10 m WS gemäß ÖVBB-Merkblatt Abdichtungs-prinzip Beton hat tragende und alleinge abdichtende Aufgabe Schwarzabdichtung hat alleinige abdichtende Aufgabe Beton hat tragende und nicht noch zusätzlich die alleinige abdichtende Aufgabe. Abdichtung erfolgt im genialen Zusammenspiel zwischen CEMtobent® und der Betonkonstruktion
  • 7. CEMproof® Abdichtungssystem 1 Braune Wanne Definition Die „Braune Wanne“ ist eine Konstruktion aus wasserundurchlässigem Beton. Hierbei übernimmt der Beton nur die tragende Funktion und nicht die alleinige abdichtende Aufgabe. Die Abdichtung erfolgt durch die Bentonitdichtmatten, die wasserseitig an der Betonkonstruktion angeordnet werden. Man spricht bei dieser Abdichtungsvariante von einer „Druckabdichtung“. Braune Wanne bezeichnet die Bauweise eines wasserundurchlässigen (Beton-) Baukörpers, der aus einer Wannen-Wand (wasserseitig mit Bentonitdichtschicht) und einer Wannen-Sohle (wasserseitig mit Bentonitdichtschicht) besteht. Der Großteil der Baukörper, die als braune Wanne ausgeführt werden, sind Untergeschosse im Grundwasser bzw. Stauwasser oder aber Bauwerke, die zum Aufbewahren von Flüssigkeiten dienen. Die braune Wanne wird aus wu-Beton hergestellt und erreicht ihre Dichtigkeit durch die Kombination wu-Beton und die wasserseitig angeordnete Bentonitdichtschicht. Systemskizze Abdichtung mit CEMtobent®: wu-Beton = wasserundurchlässiger Beton 6
  • 8. CEMproof® Abdichtungssystem 1.1 Theoretische Grundlagen zur Erstellung einer Braunen Wanne In den letzten Jahren gewann die Bauweise „Braune Wanne“ immer mehr an Bedeutung. Der Grund liegt in der hohen Sicherheit und Wirtschaftlichkeit dieser Abdichtungsvariante. Auf die teure Rissbewehrung kann weitgehend verzichtet werden. Bei der „Weiße Wanne“ liegt die unbedenkliche Rissbreite wcal bei 0,10 mm bis 0,15 mm, bei der „Braunen Wanne“ liegt die unbedenkliche Rissbreite wcal bei 0,30 mm. Bei geringen Wasserdrücken kann die Konstruktion rein konstruktiv bewehrt werden, solang diese als „Braune Wanne“ ausgebildet ist. Alle Bentonitdichtmatten enthalten als dichtendes Material Bentonit. Bentonite sind Tone, die größtenteils durch Verwitterung vulkanischer Aschen oder gleichartiger Ablagerungen entstanden sind. Die Fugenabdichtung bei braunen Wannen spielt eine untergeordnete Rolle gegenüber der Fugenausbildung von weißen Wannen. Die Querschnittsgestaltung bei braunen Wannen ist von großer Wichtigkeit. Je einfacher die gewählte Querschnittsgestaltung desto einfacher ist die Möglichkeit der Herstellung einer Bentonitabdichtung. Querschnittsgestaltung Lotrechter Schnitt durch eine Bauwerksohle mit Schächten und Kanälen a) b) 7 Geplante Bauwerkssohle mit verschiedenen Höhenlagen für Schächte, Kanäle, Streifen-fundamente und Sohlplatte. Abdichtungstechnisch als braune Wanne problemlos möglich! ⇒ ungünstiger Querschnitt, viel Verschnitt Einfachere und sichere Ausführung durch Herunterziehen der Bauwerkssohle auf die untere Ebene mit Einbauten für Kanäle und Schächte. Abdichtungstechnisch als braune Wanne problemlos möglich! Einfache Querschnittsgesteltung, wodurch die Abdichtung mittels Bentonitdichtmatten erheblich erleichtert wird. ⇒ günstiger Querschnitt, wenig Verschnitt
  • 9. CEMproof® Abdichtungssystem Die Querschnittsgestaltung sollte so einfach wie möglich sein, da dadurch der Überlappungsanteil bzw. der Verschnittanteil auf ein Minimum beschränkt werden kann. Abrupte Querschnittsänderungen, einspringende Ecken, Knicke u. a. Diskontinuitäten sind wenn möglich zu vermeiden. Die Unterseite von Bauwerkssohlen bzw. Gründungsplatten sollten möglichst eben sein, um eine optimale Applikation der Bentonitabdichtung zu gewährleisten. Sind auf der Unterseite der Sohle Diskontinuitäten, wie z.B. Pumpensümpfe, Lichtschächte o. ä. angeordnet, wird die Applikation der Bentonitabdichtung erschwert. 1.1.1 Wassertransport, Diffusion Die CEMtobent Bentonitdichtmatte ist ein mechanisch verbundenes Geokomposit, mit speziell für die Bauwerksabdichtung entwickelten „Sondereigenschaften“. Zum Einsatz kommt: a) CEMtobent® DS / DoubleSeal -Die High-Tech Doppel-Abdichtung- Produktbeschreibung: CEMtobent® DoubleSeal ist eine Bentonit-Doppelabdichtung, die speziell für die Bauwerksabdichtung entwickelt wurde. CEMtobent® DS / DoubleSeal besteht aus zwei sich optimal ergänzenden Komponenten: • die primäre Abdichtung ist ein PE-3-D-Composit • die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL) b) CEMtobent® CS-Plus / CombiSeal-Plus -Die weiterentwickelte High-Tech Doppel-Abdichtung- Produktbeschreibung: CEMtobent® CombiSeal-Plus ist eine Bentonit-Doppelabdichtung, die speziell für die Bauwerksabdichtung entwickelt wurde. CEMtobent® CS-Plus / CombiSeal-Plus besteht aus drei sich optimal ergänzenden Komponenten: • die primäre Abdichtung ist ein PE-3-D-Composit • die sekundäre Abdichtung ist eine vollwertige Bentonitdichtmatte (GCL) • als weiterer Schutz dient ein dichtes, PE-beschichtetes Gewebe, das gleichzeitig als Abdichtung und als hochwertiger Wurzelschutz fungiert 8
  • 10. CEMproof® Abdichtungssystem Das zum Bauwerk gerichtete Gewebe ist offen (offene Seite immer zum Bauwerk), d.h. aufgrund des Erddrucks wird die gesamte Abdichtung gegen die Betonkonstruktion gepresst. Infolge Wasserzuführung wird der Quellprozess des Bentonites gestartet. Der sich aufbauende Quelldurck (Druckabdichtung) bewirkt das Herausquellen des Bentonites aus der offenen Seite, d.h. in Richtung der abzudichtenden Betonkonstruktion. Dadurch wird eine Hinterläufigkeit zwischen der Bentonitabdichtung und der abzudichtenden Betonkonstruktion gänzlich ausgeschlossen. Risse werden durch das Bentonit sicher und dauerhaft verschlossen. Die vom Bauwerk abgewandte Seite ist sowohl bei der CEMtobent DS als auch bei der CEMtobent CS eine absolut dichte Folienkonstruktion, dadurch ist das CEMtobent® - System auch bei fließendem Grundwasser problemlos einsetzbar. Bei der „Braunen Wanne“ wird die gesamte Betonkonstruktion an der Außenseite mit CEMtobent Bentonitmatten belegt. Diese Matten erhalten als Einlage 5 kg Natrium Bentonitpulver je m2 Bentonitdichtmatte, das bei Zutritt von Wasser in der Lage ist, das Fünf- bis Siebenfache seines Gewichtes an Wasser zu binden und damit kann das Volumen der CEMtobent Bentonitmatte bis auf das Achtfache vergrößert werden. Wird die Quellung in ihrer Ausdehnung durch die mechanische Verbindung der verschiedenen Lagen sowie durch die Auflast der Sohlplatte bzw. den Anpressdruck der Hinterfüllung behindert, entsteht infolge des Quelldrucks eine hochabdichtende Dichtschicht. Aus dem ursprünglich trockenen Bentonitpulver ist eine gelförmige Bentonitdichthaut entstanden, die das Bauwerk über Jahrzehnte sicher umschließt und jede Umläufigkeit verhindert. Bauwerksrisse werden bis zu einer Rissbreite von 0,3 mm sicher überbrückt. Auf Grund des Durchlässigkeitsbeiwertes 5x10-11m/s (kf-Wert nach DIN 18130 bezogen nur auf das eingelagerte Bentonitpulver) ist die Dichtwirkung vergleichbar mit einem 40 cm – 50 cm dicken wu- Betonbauteil. Durch diese Tatsache entsteht die gewünschte abdichtende Bentonithaut an der wasserbelasteten Außenseite der Betonkonstruktion, die eine sehr hohe Wasserundurchlässigkeit aufweist. In Verbindung mit der eigentlichen Betonkonstruktion kann somit gesamthaft eine extrem hohe Wasserundurchlässigkeit gewährleistet werden. Somit entstehen bei dieser Konstruktion völlig andere Nutzungsmöglichkeiten, als dies beispielsweise bei einer „weißen Wanne“ der Fall ist! 9
  • 11. CEMproof® Abdichtungssystem 1.1.2 Rissbreitenbeschränkung Die Rissbreitenbeschränkung spielt im Vergleich zu „Weißen Wannen“ eine untergeordnete Rolle. Die Rissbreite kann konstruktiv ausgebildet werden, d.h. eine rechnerische Rissbreit von wcal = 0,40 mm. Erdberührte und wasserbelastete Bauteile sollten auf eine max. zul. Rissbreiten von wcal = 0,30 mm dimensioniert werden. 1.1.3 Betontechnologie Die Wahl der Betonzusammensetzung spielt im Vergleich zu einer „Weißen Wanne“ eine untergeordnetere Rolle, da die abdichtende Funktion nicht nur der Beton sondern die Kombination wu-Beton / CEMtobent Bentonitdichtmatte übernimmt. Die Betonqualität muss den statischen Anforderungen genügen und ein dichtes Gefüge aufweisen, d.h. es wird der Einsatz eines wu-Betons vorausgesetzt. 1.1.4 Querschnittsgestaltung Die Querschnittsgestaltung bei der Konstruktion einer „Braunen Wanne“ spielt eine entscheidende Rolle bei der Wirtschaftlichkeit dieser Konstruktion (Verschnitt). Abrupte Querschnittsänderungen, einspringende Ecken, Knicke u. a. Diskontinuitäten haben einen höheren Verschnitt- bzw. Überlappungsanteil zur Folge und sind daher zu vermeiden bzw. zu minimieren. Je einfacher die Grundrissform und je weniger Querschnittsänderungen desto wirtschaftlicher ist die Abdichtungsvariante der „Braunen Wanne“ Zwangsbeanspruchung in der Sohlplatte entstehen vornehmlich aufgrund von Diskontinuitäten wie beispielsweise Querschnittsänderungen, Vouten, Versprünge, Fundamentvertiefungen, Aufzugsschächten, Pumpensümpfen und anderen „Unregelmäßigkeiten“. Einen weiteren maßgeblichen Einfluss auf die Rissbildung in Sohlplatten hat die Größe der Reibungskraft zwischen Sohlplatte und Baugrund. Die Größe der Reibungskraft ist abhängig von: • Größe der Auflast, • Ebenflächigkeit der Sohlplatte, • Reibungsbeiwert μ zwischen Baugrund und Sohlplatte und • horizontale Verformbarkeit der oberen Baugrundschichten. 10
  • 12. CEMproof® Abdichtungssystem Zwangbeanspruchungen in der Bodenplatte können durch Gleitschichten reduziert werden. Durch den Einsatz einer Gleitschicht kann die Dimensionierung als auch die Armierung der Sohlplatte grundsätzlich optimiert, d.h. wirtschaftlich ausgebildet werden. Diese Gleitschicht kann neben der Verminderung der Reibungskraft eine abdichtende Wirkung aufweisen. Untersuchungen aus dem Hause B.P.A.-GmbH gemeinsam mit Brendebach Ingenieure GmbH haben ergeben, dass beide Forderungen durch ein spezielles, mit Bentonit gefülltes Geotextil erfüllt werden können, der CEMtobent Bentonitdichtmatte. CEMtobent ist somit eine wirkungsvolle Dichtschicht, die auch als eine zwangreduzierende Gleitschicht fungiert. (Gilt nur bei CEMtobent® CS-Plus) Zwangsbeanspruchung in den Wänden entsteht vornehmlich aufgrund der Einspannung am Wandfuß. Ortbetonwände werden in der Regel auf der erhärteten Bodenplatte/Fundament mit einer entsprechend ausgebildeten Arbeitsfuge abschnittweise hergestellt. Hinsichtlich der über die Bauteildicke konstanten Anteile der Zwangeinwirkungen sind die Wandabschnitte dehn- und biegesteif mit dem mittragenden Bodenplatten- / Fundamentabschnitt verbunden. Der Grad der hieraus resultierenden Verformungsbehinderungen hängt von den Steifigkeitsverhältnissen der Bauteile untereinander und vom Steifemodul des Bodens ab. Der Spannungszustand der Wandabschnitte ist abhängig vom Grad der Verformungsbehinderung und vom Verhältnis der Wandabschnittslänge zur Wandhöhe. Die zwangsweise auftretenden Risse in der Betonkonstruktion werden dauerhaft durch die CEMtobent Bentonitdichtmatte abgedichtet. Eine zusätzliche rissbegrenzende Bewehrung bzw. Stahlzulagen sind nicht erforderlich. Auf Sollrisselemente kann gänzlich verzichtet werden. 11 CEMtobent® …einfach und sicher!
  • 13. CEMproof® Abdichtungssystem Da Risse bis 0,3 mm in einer Betonkonstruktion in Verbindung mit der wasserseitig angebrachten CEMtobent Bentonitdichtmatte keine Auswirkungen auf die Dichtigkeit der Konstruktion haben, kann bei „Braunen Wannen“ auf die zusätzliche rissbegrenzende Bewehrung weitestgehend verzichtet werden. Risse in der Betonkon-struktion dauerhaft verschlossen und wirtschaftlich abgedichtet. 12 Systemskizze werden Dehnfugen-abdichtung Bei CEMtobent DS muss die Markierung (Streifen mit Aufschrift Betonseite) zur abzudichtenden Fzläecigheen ne( offe Seite!)!
  • 14. CEMproof® Abdichtungssystem 1.1.5 Fugengestaltung Fugen in Betonkonstruktion stellen immer eine Nahtstelle dar. Diese Nahtstelle muss dauerhaft und wirtschaftlich abgedichtet werden. Die Praxis hat gezeigt, dass nur zwei verschiedene Abdichtungsvarianten für die einzelnen Fugentypen benötigt werden. • Arbeitsfugen dienen zur Unterteilung des Bauwerks in Betonierabschnitte. • Bewegungsfugen dienen zur Aufnahme unterschiedlicher Bewegungen einzelner Bauteile ohne Rissbildung in den anderen Bauteilen Arbeitsfugen werden bei dem Gesamtsystem „Braune Wanne“ der Firma B.P.A.-GmbH / CEMproof AG bevorzugt mit Quellmax® Bentonitquellfugenbänder abgedichtet. Eine allgemeine bauaufsichtliche Zulassung für die Quellmax® Bentonitquellfugenbänder liegt vor. Die Einsetzbarkeit in Wasserwechselzonen wurde geprüft. Ein maximaler Wasserdruck von 7 bar auf die Fuge kann dauerhaft und wirkungsvoll abgedichtet werden. Untersuchungen haben gezeigt, dass nicht auf die Arbeitsfugenabdichtung verzichtet werden soll. Bewegungsfugen / Dehnfugen werden bei dem Gesamtsystem „Braune Wanne“ der Firma B.P.A.- GmbH / CEMproof AG individuell und objektbezogen auf die jeweiligen Gegebenheiten angepasst. Bewegungsfugen werden systemgerecht mit Bentonitsystemlösungen abgedichtet. Je nach Wasserdruck muss ein zusätzliches außenliegendes Dehnfugenband mit in das System integriert werden. 13 Beispiel:
  • 15. CEMproof® Abdichtungssystem 1.1.6 Aussparungen Bei vielen „dichten“ Bauwerken bzw. „Braunen Wannen“ sind Kabel- und Rohrdurchführungen insbesondere im Bereich der Hausanschlüsse unvermeidlich. Hierbei ist darauf zu achten, dass bei Setzungen der Gebäude die Kabel und Rohre keinen Schaden erleiden. Im Bereich von Öffnungen, Nischen oder anderen Schwächungen muss sich die durch Zwang entstehende Zugbeanspruchung auf einen kleineren Betonquerschnitt verteilen. Dadurch entstehen in diesen Bereichen größere Zugspannungen, welche ggf. durch zusätzliche Bewehrung aufgenommen werden müssen. Zur Vermeidung von Kerbspannungen sollten unabhängig von einer ausreichend bemessenen Bewehrung jedoch „scharfe“ Ecken oder Kanten vermieden werden. Man sollte „sanfte“ Übergänge bzw. Rundungen vorziehen. Die folgenden Bilder zeigen Möglichkeiten zur Ausbildung von Rohrdurchführungen Rohrdurchführung mit Futterrohr Rohrdurchführung mit Quellmax (Faserzementrohr) und einfachen Bentonitquellfugenband in Verbindung Dichtungseinsatz. mit SMhrLe-nR o 14
  • 16. CEMproof® Abdichtungssystem In beiden Systemdurchdringungen wird die CEMtobent Bentonitdichtmatte entsprechend ausgeschnitten und übergestülpt. Weitere technisch mögliche Abdichtungsvarianten sind nach exakter Prüfung möglich und können durch Fachingenieure angeordnet werden. Besonders einfach ist die Kombination mit CEMtech Pipe + CEM 805 ein einfaches System für dichte Rohrdurchführungen! 1.2 Zusammenfassung Die Vorteile einer „Braunen Wanne“ die jeder Planer und Ingenieur wissen muss im Überblick: Wichtig ist bei der Planung auf den Aufbau der Konstruktion und auf den Bauablauf zu achten, d.h. wann, wo und wie wird die Bentonitabdichtung eingebaut! CEMtobent® hat einen integrierten Regenschirm und kann daher bei jeder Witterung montiert werden. Zur Not sogar auch unter Wasser! Wichtig: Bei der Abdichtung von Bodenplatten ist es technisch unsinnig, auf der horizontal verlegten Bentonitdichtmatte CEMtobent einen Schutzbeton bzw. eine Sauberkeitschicht anzuordnen. CEMtobent soll da eingeplant bzw. eingebaut werden, wo es seine abdichtende Wirkung entfalten kann bzw. entfalten muss! Und das ist nun mal direkt am Konstruktionsbeton bzw. direkt unter der Bodenplatte! 15
  • 17. CEMproof® Abdichtungssystem Fachplaner bzw. die Ingenieure sollten immer objektbezogen die günstige Lösung erarbeiten. Die Vorteile der CEMtobent® Bentonit-Systemabdichtung im Überblick: 16 1. Keine Hinterläufigkeit: Hinterläufigkeiten, wie sie bei Folien (KDB) oder nicht vollflächig verklebten Schwarzabdichtungen häufig auftreten, werden aufgrund des Quelldruckes völlig ausgeschlossen. Das System ist damit auch für Teilflächen einsetzbar. Eventuelle Beschädigungen sind lokal begrenzt und daher sofort auffindbar. 2. Positive Unterstützung des Selbstheilungseffektes: Kleine Beschädigungen oder Durchdringungen von Nägeln (Befestigung an Wänden) werden ebenfalls durch den ständig wirkenden Quelldruck wieder verschlossen. Risse bis 0,3 mm in der Betonkonstruktion werden problemlos dauerhaft abgedichtet. CEMtobent kann Risse bis 0,3 mm problemlos überbrücken und abdichten. 3. Witterungsunabhängiger Einbau: Die Verlegung kann bei kalter und warmer, bei trockener und feuchter Witterung ausgeführt werden. Bei der Verwendung der Bentonitabdichtung bei nasser Witterung unbedingt die Herstellerangaben beachten. CEMtobent ist mit einem integrierten Regenschutz ausgestattet und kann somit immer installiert bzw. montiert werden. 4. Einfache und schnelle Montage: Einfaches Auslegen der Bentonitbahnen (Abmessung wahlweise Rollengrößen von 30 x 3,60 m und 30 x 1,80 m), ohne aufwendige Voranstriche, Verklebungen oder Verschweißungen. 5. CEMtobent CS-Plus mit einseitiger schwarzer Folie (Wurzelschutz) wird im Hoch-, Tief-, Ing.- und Tunnelbau als Trenn- und Dichtschicht mit integriertem Wurzelschutz eingesetzt. CEMtobent CS-Plus ist "wurzelfest" und "radondicht"! CEMtobent ist eine seit über 15 Jahre bewährte Form der zusätzlichen "Betonabdichrtung"! CEMtobent ist auf Dichtigkeit geprüft bis 6 bar Wasserdruck! CE-Zeichen liegt vor!
  • 18. CEMproof® Abdichtungssystem 6. Die CEMtobent Bentonitdichtmatten müssen vor der Hinterfüllung mindestens mit einem 500 gr./m2 Vlies geschützt werden. Alternativ kann auch eine geeignete Perimeterdämmung zusätzlich die Bentonitabdichtung schützen. Bei einer Hinterfüllung mit feinem Sand, kann auf eine Schutzmassnahme verzichtet werden. (Herstellervorschriften beachten!) Der Einsatz von CEMtobent-Abdichtungen muss immer individuell und objektbezogen auf die jeweilige Baumaßnahme abgestimmt werden. 7. Allergrößter Wert ist auf das Verfüllmaterial und den Hinterfüllvorgang zu legen. Zwischen Oberkante Sauberkeitsschicht bis auf ca. 1m Höhe ist gewaschenes Rundmaterial 0-16 mm ideal. Nach oben kann jedes Material ohne spitze Steine verwendet werden. Sobald z.B. bei Decken bei Tiefgaragendecken die Matten ausgelegt und auffüllbereit sind, sollte man mit bindigem Boden oder geeigneten, nicht mit spitzigen Steinen bzw. Splitt und/oder gebrochenem Material versehen Verfüllmaterial, einfüllen und lageweise Verdichten. 8, Gefahren, die die Dichtigkeit gefährden können Wird die vorgenannte Vorgehensweise eingehalten, gibt es keine besonderen technischen Probleme beim Einsatz von CEMtobent®. Werden jedoch aus finanziellen Gründen auf Sicherheiten, durch Weglassen von Fugenabdichtungssystemen, Ausgleichsmassen an Betonfehler (Lunkerstellen), wu-Beton, geeigneten Spannstellen oder Reduktion von Zementgehalt (unter 300 kg/m³), Verfälschung des W/Z- Gehaltes durch Zugabe von Wasser auf der Baustelle verzichtet, so kommt man in einen zusätzlichen Risikobereich, welches das System nicht immer auffangen kann. 9. Während des Bauzustandes sind die Risken besonders hoch, wenn zum Beispiel an Wänden und Decken die Auflast fehlt und Wasser in ungesicherten Fugen oder hinter bzw. unter die verlegten Matten eindringt. Ebenso verhält es sich beim Einsatz von Bentonitmatten auf Betonböden bzw. über der Sauberkeitsschicht. Ist die Oberfläche der Sauberkeitsschicht nicht geschlossen (häufig wird nur Split verdichtet eingebaut) so muss zwingend CEMtobent CS - Plus verwendet werden. 17
  • 19. CEMproof® Abdichtungssystem Im Übrigen muss bei nicht genau abgestimmten Arbeitsabläufen immer mit Störungen und erhöhten Risiken durch lange offene Zeiten gerechnet werden, indem das System dann ungeschützt der Witterung voll ausgesetzt ist. Ein stark durchfeuchtetes System darf nicht extremen Belastungen ausgesetzt werden, wie beispielsweise starkes Begehen, Materiallagerungen etc. Es ist immer darauf zu achten, dass die untere Bewehrungslage frühestmöglich eingebaut wird, damit man die Abdichtung, die CEMtobent Bentonitdichtmatte nicht direkt durch starkes Begehen belastet oder gar als Lagerfläche missbraucht. Zur Ergänzung und besserem Verständnis gehören objektbezogene Systemzeichnungen zu jedem Angebot und jedem Auftrag dazu. Unsere Zusicherung für die Dichtigkeiten hat nur Gültigkeit, wenn vorab die Ausführungen beachtet werden und diese entsprechend unserer Zeichnung durchgeführt worden sind. Für die Grundwasserabdichtung von Baukonstruktionen des Hoch-, Tief-, Ing.- und Tunnelbau eignet sich sowohl die CEMtobent CS – Plus als auch die CEMtobent DS Bentonitabdichtung. Die CEMtobent CS-Plus Bentonit- Doppeldichtung vereinigen alle erdenklichen Vorteile einer Bentonitabdichtung ohne die bekannten Nachteile (Durchwurzelung, Witterungsschutz, Ausspülungen, Radondurchlässigkeit, Durchlässigkeit und Erosion von Bentonitfeinteilen) einer „einfachen“ Bentonitflächenabdichtung hinnehmen zu müssen. CEMtobent®, eine sichere Form der Bauwerksabdichtung und das seit mehr als 15 Jahre! 18 CEMtobent® ist: -in der Praxis bewährt! -weltweite Referenzen! -einfach im Handling! -für Bauabdichtung konzipiert und entwickelt! -international anerkannt und erfolgreich eingesetzt!
  • 20. CEMproof® Abdichtungssystem Voraussetzung für die Übernahme der Gewährleistung für das Abdichtungssystem CEMtobent DS / CS: • Einsatz von wu-Beton mit W/Z-Wert ≤ 0,6 • Einsatz von wu-Mauerstärken / Schalungsanker, System Oktagon • Arbeitsfugenabdichtung mittels QUELLMAX® Bentonitquellfugenband • Dehnfugenabdichtung evtl. mit außenliegendem Dehnfugenband • Einsatz der Bentonitdichtmatte CEMtobent mit zwei Dichtebenen • Stöße ca. 20 cm überlappen, mit Bentonitpulver einstreuen bzw. mit CEMtopaste Bentonitspachtel zuspachteln und wahlweise (mit CEMstar bzw. Seal-Tape) verkleben • CEMtobent Bentonitdichtmatten sind vor dem Verfüllen mit einem geeigneten Vlies zu schützen (500 gr./m² Standard // 1.200 gr./m² bei Tunnelbauwerke) • Perimeterdämmung bzw. Polysterolhartschaumplatten können ebenfalls als Schutz verwendet werden. Diese werden mit einem Bitumenkleber fixiert • Ungeklärte Details müssen vor der Ausführung schriftlich bestätigt werden • Veränderungen an unserem System, die durch Dritte vorgenommen werden haben zur Folge, dass der Gewährleistungsanspruch erlischt • Das Hinterfüllen der Bentonitdichtmatte sollte so schnell als möglich erfolgen, da es sich um 19 eine Druckabdichtung handelt • Das Verdichten der Hinterfüllung bzw. der Auflast hat lageweise zu erfolgen. Die Hinterfüllung bzw. die Auflast ist wesentlicher Bestandteil des Gesamtsystems ⇒ Druckabdichtung! • Das Abdichtungssystem CEMtobent darf nur von zertifizierten Unternehmen der Firma BPA-GmbH / CEMproof AG montiert werden. Montage des Abdichtungssystems durch nicht zertifizierte Unternehmen hat zur Folge, dass die Zulassung und auch die Produkthaftung erlöschen. Wenn es um Bauwerksabdichtung geht, dann CEMtobent®! Weitere Infos: www.cemproof.ch www.dichte-bauwerke.de Stand 09 2014
