Dichte Bauwerke – Waterproof Construction
Joint Sealing Solutions for
Waterproof Concrete Structures
Waterreactive Membranes for
Waterproof Concrete Structures
Selfbonding Membranes
Structural waterproofing
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
CEMproof Holding AG
Kilchberg, Zürich CH
Group of Companies
CEMproof AG (100%)
Sirnach, Thurgau CH
BPA GmbH (100%)
Herrenberg, DE
Administration of the
Companies belonging
to the Group
Administration of Patent
rights and registered
trade marks
„Fest und stark ist nur der Baum, der unablässig Windstössen ausgesetzt war,
denn im Kampf festigen und verstärken sich seine Wurzeln.“
Lucius Annaeus Seneca (4 v.Chr. - 65 n.Chr.), röm. Philosoph u. Dichter
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
BPA-GmbH
Manufacturer of high-quality sealing systems
• Founded: 1998
• 100% owned by CEMproof - Holding AG / CH
• Location: Herrenberg / Germany
• DIN EN ISO 9001:2008
• Manufacturing Locations in Germany and
Switzerland
• All products are certified and approved
(abP Public Test Approval / CE-Marks / Ü-Marks)
•Member: ÖVBB DBV and
„Qualität ist, wenn der Kunde zurückkommt und nicht das Produkt!
Gerade in der Abdichtung gilt: Billig ist oft nicht wirtschaftlich!“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
BPA-GmbH
Manufacturer of high-quality sealing systems
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
Speaker
Adrian Pflieger
Dipl.-Ing., Dipl.-Wirtsch.-Ing.
CEO BPA-GmbH / Germany
CEO CEMproof AG / Switzerland
Board of Directors CEMproof-Holding / Switzerland
Member of BVFS - Expert & Reviewer in the field
•Structural Waterproofing
•Water-Resistant Concrete Structures
Lecturer
at the University
of Applied Sciences
in Karlsruhe / Germany
Collaboration in several Committees
(national/international)
Author of several technical Statements
Speaker of several technical Seminars
„Wer zu spät an die Kosten denkt, ruiniert sein
Unternehmen. Wer immer zu früh an die Kosten
denkt, tötet die Kreativität.“ Philip Rosenthal
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
Our Competence…
Design and
Development
Manufacturing
Sales and
Distribution
Feedback from
the market
Optimizing of
existing products
and solutions or
complete new
Development
Idea
„Eine Idee ist dann gut, wenn der Markt „Hurra!“ schreit!“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
Our Distribution… …high-end sealing technique around the globe!
Quality is an issue not only in Germany but also abroad!
„Man entdeckt keine neuen Erdteile, ohne den Mut zu haben,
alte Küsten aus den Augen zu verlieren.“ André Gide www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

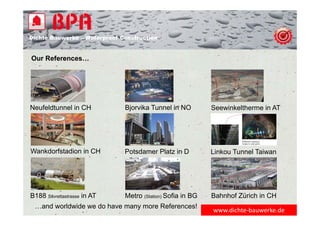

Our References…
Neufeldtunnel in CH Bjorvika Tunnel in NO Seewinkeltherme in AT
Wankdorfstadion in CH Potsdamer Platz in D Linkou Tunnel Taiwan
B188 Silvrettastrasse in AT Metro (Station) Sofia in BG Bahnhof Zürich in CH
…and worldwide we do have many more References!
Dichte Bauwerke – Waterproof Construction
Structural Waterproofing…

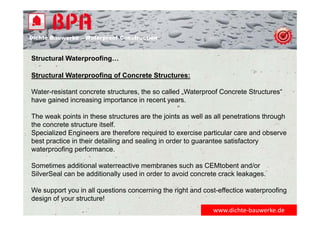

Structural Waterproofing of Concrete Structures:
Water-resistant concrete structures, the so called „Waterproof Concrete Structures“
have gained increasing importance in recent years.
The weak points in these structures are the joints as well as all penetrations through
the concrete structure itself.
Specialized Engineers are therefore required to exercise particular care and observe
best practice in their detailing and sealing in order to guarantee satisfactory
waterproofing performance.
Sometimes additional waterreactive membranes such as CEMtobent and/or
SilverSeal can be additionally used in order to avoid concrete crack leakages.
We support you in all questions concerning the right and cost-effectice waterproofing
design of your structure!
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction

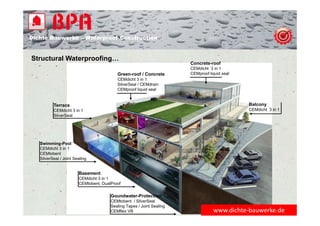

Structural Waterproofing…
Terrace
CEMdicht 3 in 1
SilverSeal
Green-roof / Concrete
CEMdicht 3 in 1
SilverSeal / CEMdrain
CEMproof liquid seal
Concrete-roof
CEMdicht 3 in 1
CEMproof liquid seal
Balcony
CEMdicht 3 in 1
Goundwater-Protection
CEMtobent / SilverSeal
Sealing Tapes / Joint Sealing
CEMflex VB
Basement
CEMdicht 3 in 1
CEMtobent, DualProof
Swimming-Pool
CEMdicht 3 in 1
CEMtobent
SilverSeal / Joint Sealing
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
Structural Waterproofing and Joint Sealing…
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction

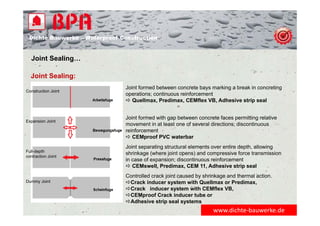

Joint Sealing…
Joint Sealing:
www.dichte‐bauwerke.de
Joint formed between concrete bays marking a break in concreting
operations; continuous reinforcement
 Quellmax, Predimax, CEMflex VB, Adhesive strip seal
Joint formed with gap between concrete faces permitting relative
movement in at least one of several directions; discontinuous
reinforcement
 CEMproof PVC waterbar
Joint separating structural elements over entire depth, allowing
shrinkage (where joint opens) and compressive force transmission
in case of expansion; discontinuous reinforcement
 CEMswell, Predimax, CEM 11, Adhesive strip seal
Controlled crack joint caused by shrinkage and thermal action.
Crack inducer system with Quellmax or Predimax,
Crack inducer system with CEMflex VB,
CEMproof Crack inducer tube or
Adhesive strip seal systems
Construction Joint
Expansion Joint
Full-depth
contraction Joint
Dummy Joint
Dichte Bauwerke – Waterproof Construction
Structural Waterproofing…

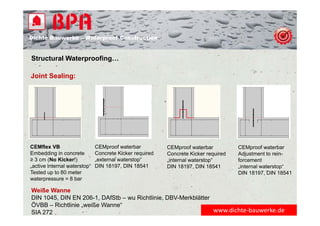

www.dichte‐bauwerke.de
Joint Sealing:
CEMflex VB
Embedding in concrete
≥ 3 cm (No Kicker!)
„active internal waterstop“
Tested up to 80 meter
waterpressure = 8 bar
CEMproof waterbar
Concrete Kicker required
„external waterstop“
DIN 18197, DIN 18541
CEMproof waterbar
Concrete Kicker required
„internal waterstop“
DIN 18197, DIN 18541
CEMproof waterbar
Adjustment to rein-
forcement
„internal waterstop“
DIN 18197, DIN 18541
Weiße Wanne
DIN 1045, DIN EN 206-1, DAfStb – wu Richtlinie, DBV-Merkblätter
ÖVBB – Richtlinie „weiße Wanne“
SIA 272
Dichte Bauwerke – Waterproof Construction

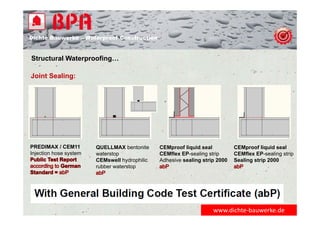

Structural Waterproofing…
www.dichte‐bauwerke.de
Joint Sealing:
PREDIMAX / CEM11
Injection hose system
QUELLMAX bentonite
waterstop
CEMswell hydrophilic
rubber waterstop
CEMproof liquid seal
CEMflex EP-sealing strip
Adhesive sealing strip 2000
CEMproof liquid seal
CEMflex EP-sealing strip
Sealing strip 2000
Dichte Bauwerke – Waterproof Construction

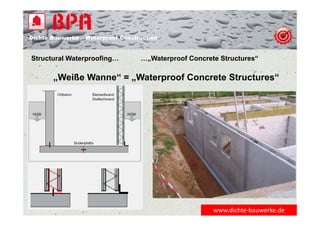

„Weiße Wanne“ = „Waterproof Concrete Structures“
Structural Waterproofing… …„Waterproof Concrete Structures“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction

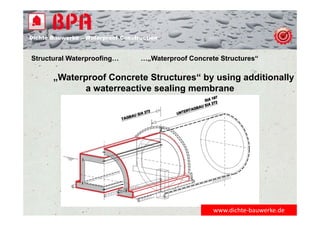

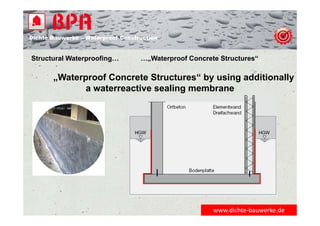

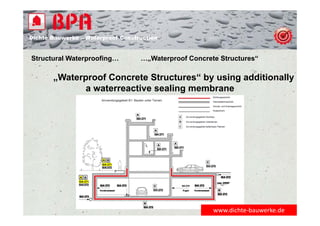

„Waterproof Concrete Structures“ by using additionally
a waterreactive sealing membrane
Structural Waterproofing… …„Waterproof Concrete Structures“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
„Waterproof Concrete Structures“ by using additionally
a waterreactive sealing membrane
Structural Waterproofing… …„Waterproof Concrete Structures“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
„Waterproof Concrete Structures“ by using additionally
a waterreactive sealing membrane
Structural Waterproofing… …„Waterproof Concrete Structures“
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
Neufeldtunnel / CH
CEMtobent, CEMtex
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

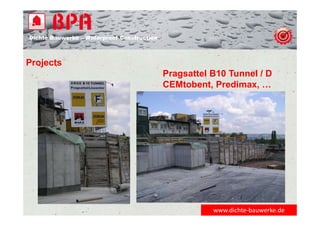

Pragsattel B10 Tunnel / D
CEMtobent, Predimax, …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

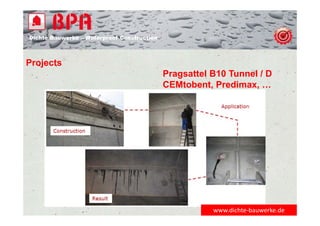

Pragsattel B10 Tunnel / D
CEMtobent, Predimax, …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

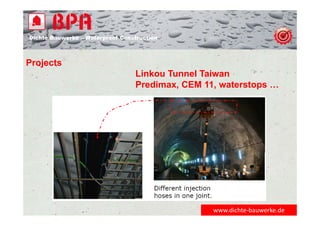

Linkou Tunnel Taiwan
Predimax, CEM 11, waterstops …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

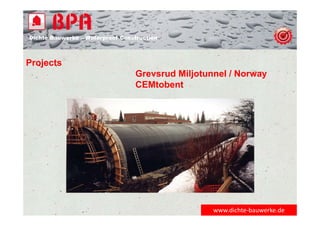

Grevsrud Miljotunnel / Norway
CEMtobent
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
Island Tunnel E 18 / Norway
CEMtobent
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

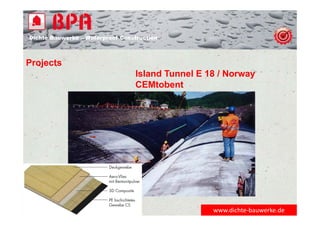

Projects
Island Tunnel E 18 / Norway
CEMtobent
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
Balestrand Tunnel / Norway
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

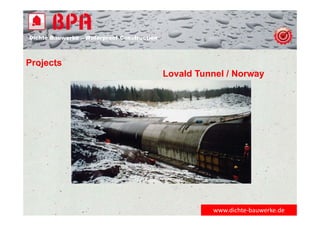

Projects
Lovald Tunnel / Norway
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

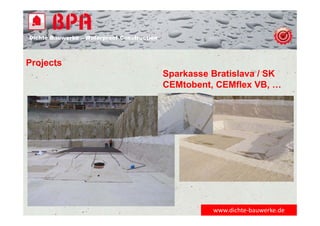

Sparkasse Bratislava / SK
CEMtobent, CEMflex VB, …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

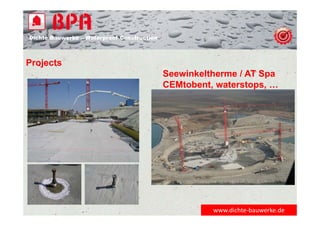

Seewinkeltherme / AT Spa
CEMtobent, waterstops, …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

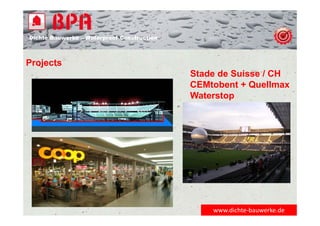

Stade de Suisse / CH
CEMtobent + Quellmax
Waterstop
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

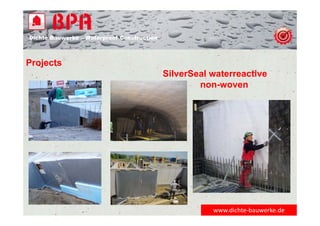

SilverSeal waterreactive
non-woven
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

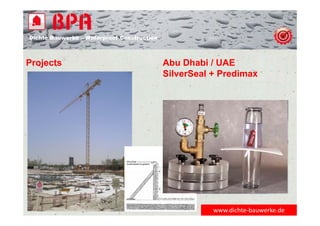

Projects Abu Dhabi / UAE
SilverSeal + Predimax
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

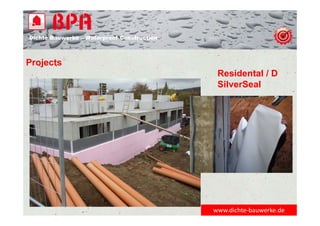

Residental / D
SilverSeal
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
Norway
DualProof

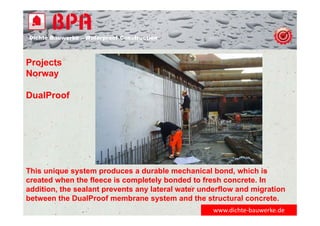

This unique system produces a durable mechanical bond, which is
created when the fleece is completely bonded to fresh concrete. In
addition, the sealant prevents any lateral water underflow and migration
between the DualProof membrane system and the structural concrete.
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

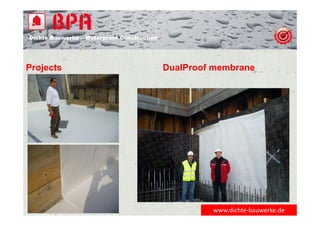

Projects DualProof membrane
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects DualProof
Damp-proofing against:
• Rising humidity through capillary action
• Percolating water, for slab-on-ground foundations,
column footings, strip foundations, and walls.
Concrete protection against:
• Various gases of the ground
• Different types of chemicals in solution (sulphate, chloride,
salt etc.)
• Contaminated ground water
Waterproofing Resistant to:
• Water under hydrostatic pressure
• Lateral water migration for deep, one or multi-level below grade
structures.
• According to the German DIN 18195 T6 “pressurized water”
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

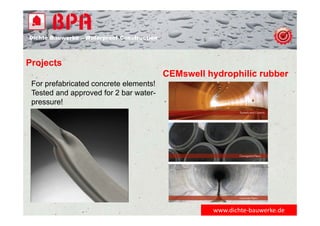

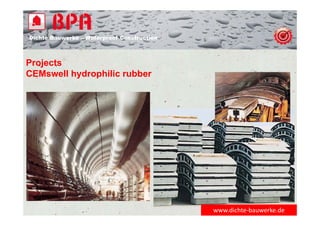

CEMswell hydrophilic rubber
For prefabricated concrete elements!
Tested and approved for 2 bar water-
pressure!
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

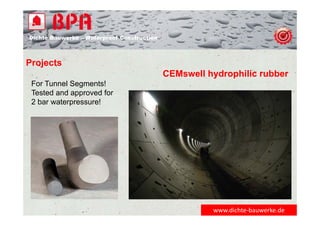

CEMswell hydrophilic rubber
For Tunnel Segments!
Tested and approved for
2 bar waterpressure!
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
CEMswell hydrophilic rubber
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

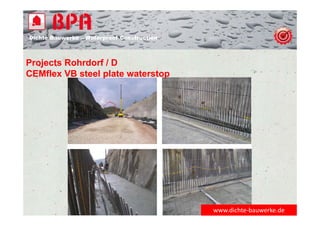

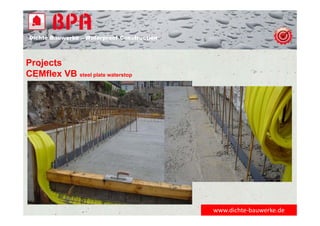

Projects Rohrdorf / D
CEMflex VB steel plate waterstop
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de

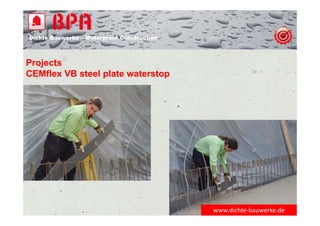

Projects
CEMflex VB steel plate waterstop
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
CEMflex VB steel plate waterstop
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

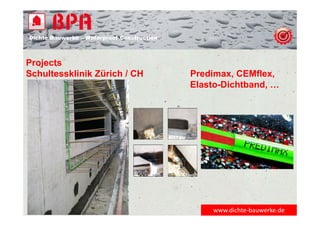

Schultessklinik Zürich / CH Predimax, CEMflex,
Elasto-Dichtband, …
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects
Quellmax bentonite waterstop tape
Dichte Bauwerke – Waterproof Construction
Projects

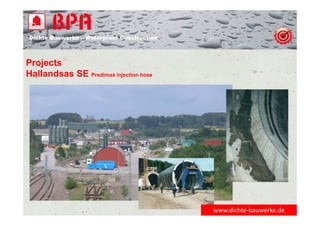

Hallandsas SE Predimax injection hose
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

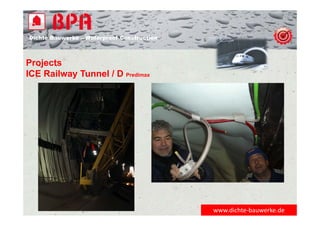

ICE Railway Tunnel / D Predimax
Dichte Bauwerke – Waterproof Construction
www.dichte‐bauwerke.de
Projects

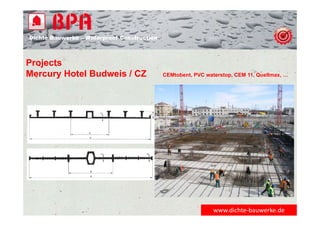

Mercury Hotel Budweis / CZ CEMtobent, PVC waterstop, CEM 11, Quellmax, …
BPA – GMBH
Behringstrasse 12
D-71083 Herrenberg
www.bpa-gmbh.com
Copyright by BPA
www.dichte‐bauwerke.de
Dichte Bauwerke – Waterproof Construction

Weitere ähnliche Inhalte

Andere mochten auch

Session 2 water proofing
Session 2 water proofingSession 2 water proofing
Session 2 water proofing
Amol Pawar


Andere mochten auch (8)

Waterproofing
WaterproofingWaterproofing
Waterproofing

Waterproofing in building construction
Waterproofing in building constructionWaterproofing in building construction
Waterproofing in building construction

Water proofing in buildings
Water proofing in buildingsWater proofing in buildings
Water proofing in buildings

Integral Crystalline Waterproofing Technology
Integral Crystalline Waterproofing TechnologyIntegral Crystalline Waterproofing Technology
Integral Crystalline Waterproofing Technology

Osmosis - The Bane of Liquid Applied Waterproofing Membranes
Osmosis - The Bane of Liquid Applied Waterproofing MembranesOsmosis - The Bane of Liquid Applied Waterproofing Membranes
Osmosis - The Bane of Liquid Applied Waterproofing Membranes

Session 2 water proofing
Session 2 water proofingSession 2 water proofing
Session 2 water proofing

waterproofing
waterproofingwaterproofing
waterproofing

Waterproofing in structure
Waterproofing in structureWaterproofing in structure
Waterproofing in structure


Ähnlich wie Präsentation bpa e 2014

Die verborgene Schönheit
Die verborgene SchönheitDie verborgene Schönheit
Die verborgene Schönheit
JingleT

PRO-Baustellenerfahrung bis 15-07
PRO-Baustellenerfahrung bis 15-07PRO-Baustellenerfahrung bis 15-07
PRO-Baustellenerfahrung bis 15-07
Piero Roberti


Ähnlich wie Präsentation bpa e 2014 (20)

CEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdfCEMtobent Tunnel 2020.pdf
CEMtobent Tunnel 2020.pdf

Cemtobent tunnel
Cemtobent tunnelCemtobent tunnel
Cemtobent tunnel

CEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdfCEMtobentTunnel2022.pdf
CEMtobentTunnel2022.pdf

CEMtobent Tunnel 2019
CEMtobent Tunnel 2019CEMtobent Tunnel 2019
CEMtobent Tunnel 2019

CEMproof AG Produktübersicht
CEMproof AG Produktübersicht CEMproof AG Produktübersicht
CEMproof AG Produktübersicht

Anwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdfAnwendungsanleitung DualProof_BPA_2019.pdf
Anwendungsanleitung DualProof_BPA_2019.pdf

Bpa bdb 2-2012
Bpa bdb 2-2012Bpa bdb 2-2012
Bpa bdb 2-2012

Die verborgene Schönheit
Die verborgene SchönheitDie verborgene Schönheit
Die verborgene Schönheit

Abdichtungs- und Beschichtungssysteme für Parkhäuser und Tiefgaragen
Abdichtungs- und Beschichtungssysteme für Parkhäuser und TiefgaragenAbdichtungs- und Beschichtungssysteme für Parkhäuser und Tiefgaragen
Abdichtungs- und Beschichtungssysteme für Parkhäuser und Tiefgaragen

Sbz 003 1983-101_sp_91_d
Sbz 003 1983-101_sp_91_dSbz 003 1983-101_sp_91_d
Sbz 003 1983-101_sp_91_d

DENSO Unternehmenspräsentation
DENSO UnternehmenspräsentationDENSO Unternehmenspräsentation
DENSO Unternehmenspräsentation

Anschlagpunkte / Anschlageinrichtungen / Horizontale Lifelines
Anschlagpunkte / Anschlageinrichtungen / Horizontale LifelinesAnschlagpunkte / Anschlageinrichtungen / Horizontale Lifelines
Anschlagpunkte / Anschlageinrichtungen / Horizontale Lifelines

BPA Frischbetonverbundfolie
BPA FrischbetonverbundfolieBPA Frischbetonverbundfolie
BPA Frischbetonverbundfolie

Vetter Material Handling Equipments - German Gulf Enterprises Ltd
Vetter Material Handling Equipments - German Gulf Enterprises LtdVetter Material Handling Equipments - German Gulf Enterprises Ltd
Vetter Material Handling Equipments - German Gulf Enterprises Ltd

2011 08 04 Ecb Allgemein
2011 08 04 Ecb Allgemein2011 08 04 Ecb Allgemein
2011 08 04 Ecb Allgemein

Zambelli RIB-ROOF References
Zambelli RIB-ROOF ReferencesZambelli RIB-ROOF References
Zambelli RIB-ROOF References

PRO-Baustellenerfahrung bis 15-07
PRO-Baustellenerfahrung bis 15-07PRO-Baustellenerfahrung bis 15-07
PRO-Baustellenerfahrung bis 15-07

Bpa image 2013
Bpa image 2013Bpa image 2013
Bpa image 2013

Optimierung balkonkante
Optimierung balkonkanteOptimierung balkonkante
Optimierung balkonkante

Vācijas un Latvijas sadarbība ēku renovācijas un rūpnieciski ražotu daudzdzīv...
Vācijas un Latvijas sadarbība ēku renovācijas un rūpnieciski ražotu daudzdzīv...Vācijas un Latvijas sadarbība ēku renovācijas un rūpnieciski ražotu daudzdzīv...
Vācijas un Latvijas sadarbība ēku renovācijas un rūpnieciski ražotu daudzdzīv...


Mehr von Adrian Pflieger

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver Dichtwirkung
Adrian Pflieger

Fugenblech Dichtblech
Fugenblech DichtblechFugenblech Dichtblech
Fugenblech Dichtblech
Adrian Pflieger


Mehr von Adrian Pflieger (20)

Geomechanicals and Tunneling
Geomechanicals and TunnelingGeomechanicals and Tunneling
Geomechanicals and Tunneling

Waterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacerWaterproof Formwork Ties, sealing plug, waterproof spacer
Waterproof Formwork Ties, sealing plug, waterproof spacer

BPA GmbH English 2014
BPA GmbH English 2014BPA GmbH English 2014
BPA GmbH English 2014

SilverSeal broschd14
SilverSeal broschd14SilverSeal broschd14
SilverSeal broschd14

DualProof 2014 d
DualProof 2014 dDualProof 2014 d
DualProof 2014 d

Avis Technique Quellmax (1)
Avis Technique Quellmax (1)Avis Technique Quellmax (1)
Avis Technique Quellmax (1)

Das Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver DichtwirkungDas Fugenblech mit aktiver Dichtwirkung
Das Fugenblech mit aktiver Dichtwirkung

Fugenblech Dichtblech
Fugenblech DichtblechFugenblech Dichtblech
Fugenblech Dichtblech

Flyer quellmax deutsch
Flyer quellmax deutschFlyer quellmax deutsch
Flyer quellmax deutsch

Flyer predimax und cem deutsch
Flyer predimax und cem deutschFlyer predimax und cem deutsch
Flyer predimax und cem deutsch

Flyer predimax and cem englisch
Flyer predimax and cem englischFlyer predimax and cem englisch
Flyer predimax and cem englisch

Flyer flüssigfolie cemproof
Flyer flüssigfolie cemproofFlyer flüssigfolie cemproof
Flyer flüssigfolie cemproof

Flyer flüssigfolie bpa
Flyer flüssigfolie bpaFlyer flüssigfolie bpa
Flyer flüssigfolie bpa

Flyer CEMtobent englisch
Flyer CEMtobent englischFlyer CEMtobent englisch
Flyer CEMtobent englisch

Flyer CEMtobent deutsch
Flyer CEMtobent deutschFlyer CEMtobent deutsch
Flyer CEMtobent deutsch

Flyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutschFlyer CEMproof silver seal deutsch
Flyer CEMproof silver seal deutsch

Flyer CEMflex italienisch
Flyer CEMflex italienischFlyer CEMflex italienisch
Flyer CEMflex italienisch

Flyer CEMflex englisch
Flyer CEMflex englischFlyer CEMflex englisch
Flyer CEMflex englisch

Flyer CEMflex deutsch
Flyer CEMflex deutschFlyer CEMflex deutsch
Flyer CEMflex deutsch

Flyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutschFlyer CEMdicht 3 in 1 deutsch
Flyer CEMdicht 3 in 1 deutsch


Präsentation bpa e 2014

  • 1. Dichte Bauwerke – Waterproof Construction Joint Sealing Solutions for Waterproof Concrete Structures Waterreactive Membranes for Waterproof Concrete Structures Selfbonding Membranes Structural waterproofing www.dichte‐bauwerke.de
  • 2. Dichte Bauwerke – Waterproof Construction CEMproof Holding AG Kilchberg, Zürich CH Group of Companies CEMproof AG (100%) Sirnach, Thurgau CH BPA GmbH (100%) Herrenberg, DE Administration of the Companies belonging to the Group Administration of Patent rights and registered trade marks „Fest und stark ist nur der Baum, der unablässig Windstössen ausgesetzt war, denn im Kampf festigen und verstärken sich seine Wurzeln.“ Lucius Annaeus Seneca (4 v.Chr. - 65 n.Chr.), röm. Philosoph u. Dichter www.dichte‐bauwerke.de
  • 3. Dichte Bauwerke – Waterproof Construction BPA-GmbH Manufacturer of high-quality sealing systems • Founded: 1998 • 100% owned by CEMproof - Holding AG / CH • Location: Herrenberg / Germany • DIN EN ISO 9001:2008 • Manufacturing Locations in Germany and Switzerland • All products are certified and approved (abP Public Test Approval / CE-Marks / Ü-Marks) •Member: ÖVBB DBV and „Qualität ist, wenn der Kunde zurückkommt und nicht das Produkt! Gerade in der Abdichtung gilt: Billig ist oft nicht wirtschaftlich!“ www.dichte‐bauwerke.de
  • 4. Dichte Bauwerke – Waterproof Construction BPA-GmbH Manufacturer of high-quality sealing systems www.dichte‐bauwerke.de
  • 5. Dichte Bauwerke – Waterproof Construction Speaker Adrian Pflieger Dipl.-Ing., Dipl.-Wirtsch.-Ing. CEO BPA-GmbH / Germany CEO CEMproof AG / Switzerland Board of Directors CEMproof-Holding / Switzerland Member of BVFS - Expert & Reviewer in the field •Structural Waterproofing •Water-Resistant Concrete Structures Lecturer at the University of Applied Sciences in Karlsruhe / Germany Collaboration in several Committees (national/international) Author of several technical Statements Speaker of several technical Seminars „Wer zu spät an die Kosten denkt, ruiniert sein Unternehmen. Wer immer zu früh an die Kosten denkt, tötet die Kreativität.“ Philip Rosenthal www.dichte‐bauwerke.de
  • 6. Dichte Bauwerke – Waterproof Construction Our Competence… Design and Development Manufacturing Sales and Distribution Feedback from the market Optimizing of existing products and solutions or complete new Development Idea „Eine Idee ist dann gut, wenn der Markt „Hurra!“ schreit!“ www.dichte‐bauwerke.de
  • 7. Dichte Bauwerke – Waterproof Construction Our Distribution… …high-end sealing technique around the globe! Quality is an issue not only in Germany but also abroad! „Man entdeckt keine neuen Erdteile, ohne den Mut zu haben, alte Küsten aus den Augen zu verlieren.“ André Gide www.dichte‐bauwerke.de
  • 8. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Our References… Neufeldtunnel in CH Bjorvika Tunnel in NO Seewinkeltherme in AT Wankdorfstadion in CH Potsdamer Platz in D Linkou Tunnel Taiwan B188 Silvrettastrasse in AT Metro (Station) Sofia in BG Bahnhof Zürich in CH …and worldwide we do have many more References!
  • 9. Dichte Bauwerke – Waterproof Construction Structural Waterproofing… Structural Waterproofing of Concrete Structures: Water-resistant concrete structures, the so called „Waterproof Concrete Structures“ have gained increasing importance in recent years. The weak points in these structures are the joints as well as all penetrations through the concrete structure itself. Specialized Engineers are therefore required to exercise particular care and observe best practice in their detailing and sealing in order to guarantee satisfactory waterproofing performance. Sometimes additional waterreactive membranes such as CEMtobent and/or SilverSeal can be additionally used in order to avoid concrete crack leakages. We support you in all questions concerning the right and cost-effectice waterproofing design of your structure! www.dichte‐bauwerke.de
  • 10. Dichte Bauwerke – Waterproof Construction Structural Waterproofing… Terrace CEMdicht 3 in 1 SilverSeal Green-roof / Concrete CEMdicht 3 in 1 SilverSeal / CEMdrain CEMproof liquid seal Concrete-roof CEMdicht 3 in 1 CEMproof liquid seal Balcony CEMdicht 3 in 1 Goundwater-Protection CEMtobent / SilverSeal Sealing Tapes / Joint Sealing CEMflex VB Basement CEMdicht 3 in 1 CEMtobent, DualProof Swimming-Pool CEMdicht 3 in 1 CEMtobent SilverSeal / Joint Sealing www.dichte‐bauwerke.de
  • 11. Dichte Bauwerke – Waterproof Construction Structural Waterproofing and Joint Sealing… www.dichte‐bauwerke.de
  • 12. Dichte Bauwerke – Waterproof Construction Joint Sealing… Joint Sealing: www.dichte‐bauwerke.de Joint formed between concrete bays marking a break in concreting operations; continuous reinforcement  Quellmax, Predimax, CEMflex VB, Adhesive strip seal Joint formed with gap between concrete faces permitting relative movement in at least one of several directions; discontinuous reinforcement  CEMproof PVC waterbar Joint separating structural elements over entire depth, allowing shrinkage (where joint opens) and compressive force transmission in case of expansion; discontinuous reinforcement  CEMswell, Predimax, CEM 11, Adhesive strip seal Controlled crack joint caused by shrinkage and thermal action. Crack inducer system with Quellmax or Predimax, Crack inducer system with CEMflex VB, CEMproof Crack inducer tube or Adhesive strip seal systems Construction Joint Expansion Joint Full-depth contraction Joint Dummy Joint
  • 13. Dichte Bauwerke – Waterproof Construction Structural Waterproofing… www.dichte‐bauwerke.de Joint Sealing: CEMflex VB Embedding in concrete ≥ 3 cm (No Kicker!) „active internal waterstop“ Tested up to 80 meter waterpressure = 8 bar CEMproof waterbar Concrete Kicker required „external waterstop“ DIN 18197, DIN 18541 CEMproof waterbar Concrete Kicker required „internal waterstop“ DIN 18197, DIN 18541 CEMproof waterbar Adjustment to rein- forcement „internal waterstop“ DIN 18197, DIN 18541 Weiße Wanne DIN 1045, DIN EN 206-1, DAfStb – wu Richtlinie, DBV-Merkblätter ÖVBB – Richtlinie „weiße Wanne“ SIA 272
  • 14. Dichte Bauwerke – Waterproof Construction Structural Waterproofing… www.dichte‐bauwerke.de Joint Sealing: PREDIMAX / CEM11 Injection hose system QUELLMAX bentonite waterstop CEMswell hydrophilic rubber waterstop CEMproof liquid seal CEMflex EP-sealing strip Adhesive sealing strip 2000 CEMproof liquid seal CEMflex EP-sealing strip Sealing strip 2000
  • 15. Dichte Bauwerke – Waterproof Construction „Weiße Wanne“ = „Waterproof Concrete Structures“ Structural Waterproofing… …„Waterproof Concrete Structures“ www.dichte‐bauwerke.de
  • 16. Dichte Bauwerke – Waterproof Construction „Waterproof Concrete Structures“ by using additionally a waterreactive sealing membrane Structural Waterproofing… …„Waterproof Concrete Structures“ www.dichte‐bauwerke.de
  • 17. Dichte Bauwerke – Waterproof Construction „Waterproof Concrete Structures“ by using additionally a waterreactive sealing membrane Structural Waterproofing… …„Waterproof Concrete Structures“ www.dichte‐bauwerke.de
  • 18. Dichte Bauwerke – Waterproof Construction „Waterproof Concrete Structures“ by using additionally a waterreactive sealing membrane Structural Waterproofing… …„Waterproof Concrete Structures“ www.dichte‐bauwerke.de
  • 19. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Neufeldtunnel / CH CEMtobent, CEMtex
  • 20. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Pragsattel B10 Tunnel / D CEMtobent, Predimax, …
  • 21. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Pragsattel B10 Tunnel / D CEMtobent, Predimax, …
  • 22. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Linkou Tunnel Taiwan Predimax, CEM 11, waterstops …
  • 23. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Grevsrud Miljotunnel / Norway CEMtobent
  • 24. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Island Tunnel E 18 / Norway CEMtobent
  • 25. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Island Tunnel E 18 / Norway CEMtobent
  • 26. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Balestrand Tunnel / Norway
  • 27. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Lovald Tunnel / Norway
  • 28. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Sparkasse Bratislava / SK CEMtobent, CEMflex VB, …
  • 29. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Seewinkeltherme / AT Spa CEMtobent, waterstops, …
  • 30. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Stade de Suisse / CH CEMtobent + Quellmax Waterstop
  • 31. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects SilverSeal waterreactive non-woven
  • 32. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Abu Dhabi / UAE SilverSeal + Predimax
  • 33. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Residental / D SilverSeal
  • 34. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Norway DualProof This unique system produces a durable mechanical bond, which is created when the fleece is completely bonded to fresh concrete. In addition, the sealant prevents any lateral water underflow and migration between the DualProof membrane system and the structural concrete.
  • 35. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects DualProof membrane
  • 36. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects DualProof Damp-proofing against: • Rising humidity through capillary action • Percolating water, for slab-on-ground foundations, column footings, strip foundations, and walls. Concrete protection against: • Various gases of the ground • Different types of chemicals in solution (sulphate, chloride, salt etc.) • Contaminated ground water Waterproofing Resistant to: • Water under hydrostatic pressure • Lateral water migration for deep, one or multi-level below grade structures. • According to the German DIN 18195 T6 “pressurized water”
  • 37. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects CEMswell hydrophilic rubber For prefabricated concrete elements! Tested and approved for 2 bar water- pressure!
  • 38. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects CEMswell hydrophilic rubber For Tunnel Segments! Tested and approved for 2 bar waterpressure!
  • 39. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects CEMswell hydrophilic rubber
  • 40. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Rohrdorf / D CEMflex VB steel plate waterstop
  • 41. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects CEMflex VB steel plate waterstop
  • 42. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects CEMflex VB steel plate waterstop
  • 43. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Schultessklinik Zürich / CH Predimax, CEMflex, Elasto-Dichtband, …
  • 44. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Quellmax bentonite waterstop tape
  • 45. Dichte Bauwerke – Waterproof Construction Projects Hallandsas SE Predimax injection hose www.dichte‐bauwerke.de
  • 46. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects ICE Railway Tunnel / D Predimax
  • 47. Dichte Bauwerke – Waterproof Construction www.dichte‐bauwerke.de Projects Mercury Hotel Budweis / CZ CEMtobent, PVC waterstop, CEM 11, Quellmax, …
  • 48. BPA – GMBH Behringstrasse 12 D-71083 Herrenberg www.bpa-gmbh.com Copyright by BPA www.dichte‐bauwerke.de Dichte Bauwerke – Waterproof Construction
