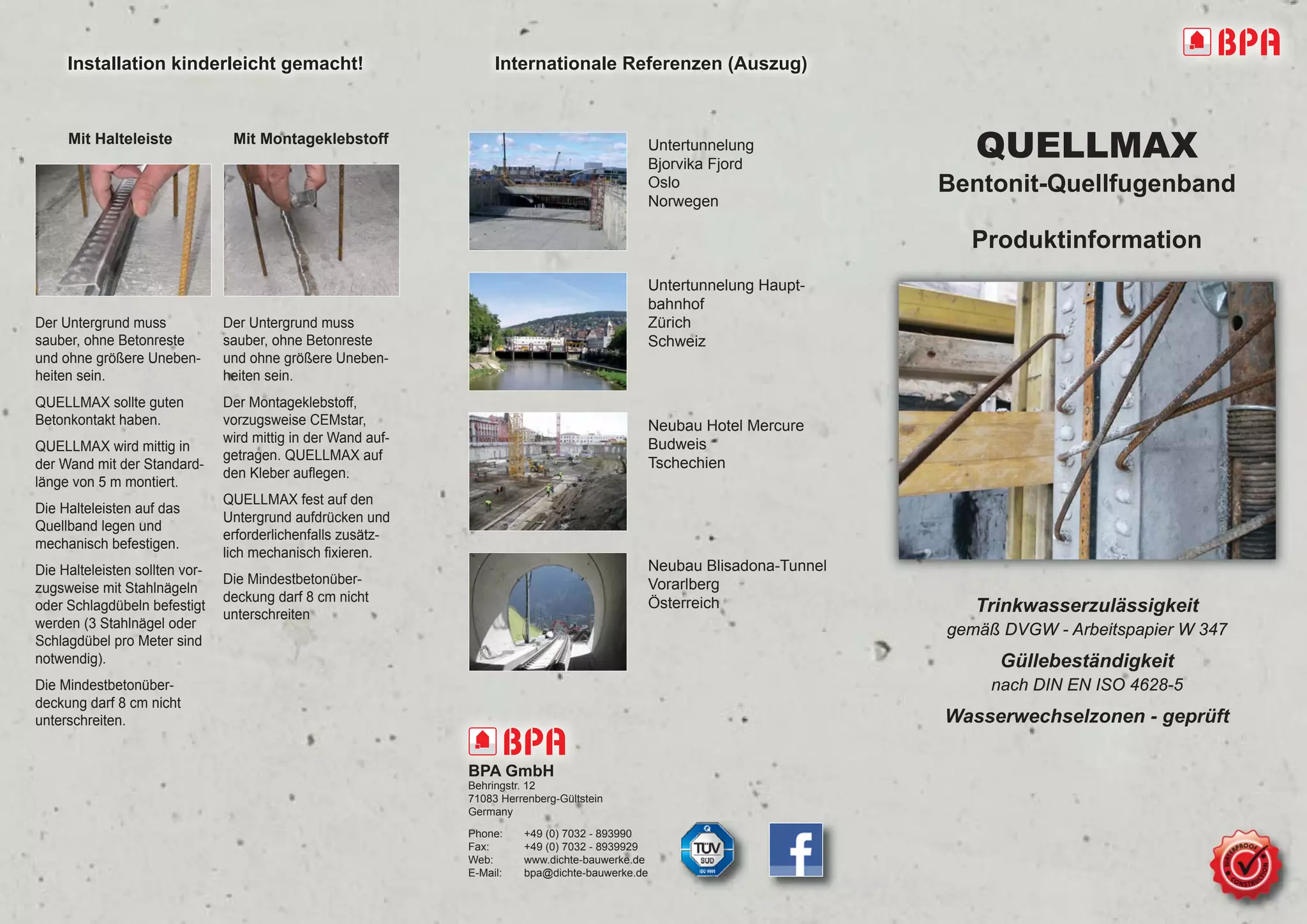

1. QUELLMAX
Bentonit-Quellfugenband
Produktinformation
BPA GmbH
Behringstr. 12
71083 Herrenberg-Gültstein
Germany
Phone: +49 (0) 7032 - 893990
Fax: +49 (0) 7032 - 8939929
Web: www.dichte-bauwerke.de
E-Mail: bpa@dichte-bauwerke.de
Trinkwasserzulässigkeit
gemäß DVGW - Arbeitspapier W 347
Güllebeständigkeit
nach DIN EN ISO 4628-5
Wasserwechselzonen - geprüft
Installation kinderleicht gemacht!
Untertunnelung
Bjorvika Fjord
Oslo
Norwegen
Untertunnelung Haupt-
bahnhof
Zürich
Schweiz
Internationale Referenzen (Auszug)
Neubau Hotel Mercure
Budweis
Tschechien
Neubau Blisadona-Tunnel
Vorarlberg
Österreich
Mit Halteleiste Mit Montageklebstoff
Der Untergrund muss
sauber, ohne Betonreste
und ohne größere Uneben-
heiten sein.
QUELLMAX sollte guten
Betonkontakt haben.
QUELLMAX wird mittig in
der Wand mit der Standard-
länge von 5 m montiert.
Die Halteleisten auf das
Quellband legen und
mechanisch befestigen.
Die Halteleisten sollten vor-
zugsweise mit Stahlnägeln
oder Schlagdübeln befestigt
werden (3 Stahlnägel oder
Schlagdübel pro Meter sind
notwendig).
Die Mindestbetonüber-
deckung darf 8 cm nicht
unterschreiten.
Der Untergrund muss
sauber, ohne Betonreste
und ohne größere Uneben-
heiten sein.
Der Montageklebstoff,
vorzugsweise CEMstar,
wird mittig in der Wand auf-
getragen. QUELLMAX auf
den Kleber auflegen.
QUELLMAX fest auf den
Untergrund aufdrücken und
erforderlichenfalls zusätz-
lich mechanisch fixieren.
Die Mindestbetonüber-
deckung darf 8 cm nicht
unterschreiten

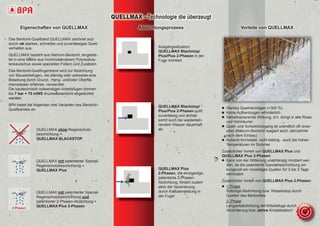

2. Vorteile von QUELLMAX
Ausgangssituation:
QUELLMAX Blackstop/
Plus/Plus 2-Phasen in der
Fuge montiert.
QUELLMAX Blackstop/
Plus/Plus 2-Phasen quillt
zuverlässig und dichtet
somit auch bei wiederkeh-
rendem Wasser dauerhaft
ab.
QUELLMAX Plus
2-Phasen, die einzigartige,
patentierte 2-Phasen-
Abdichtung, fördert zudem
aktiv die Versinterung
durch Kalksteinbildung in
der Fuge!
Abdichtungsprozess
QUELLMAX - Technologie die überzeugt
Das Bentonit-Quellband QUELLMAX zeichnet sich
durch ein starkes, schnelles und zuverlässiges Quell-
verhalten aus.
QUELLMAX besteht aus Natrium-Bentonit, eingebet-
tet in eine Matrix aus hochmolekularem Polyisobuty-
lenkautschuk sowie speziellen Füllern und Zusätzen.
Das Bentonit-Quellfugenband wird zur Abdichtung
von Bauwerksfugen, die ständig oder zeitweise eine
Belastung durch Grund-, Hang- und/oder Oberflä-
chenwasser erfahren, verwendet.
Die bautechnisch notwendigen Arbeitsfugen können
bis 7 bar = 70 mWS druckwasserdicht abgedichtet
werden.
BPA bietet die folgenden drei Varianten des Bentonit–
Quellbandes an:
Eigenschaften von QUELLMAX
QUELLMAX ohne Regenschutz-
beschichtung =
QUELLMAX BLACKSTOP
QUELLMAX mit patentierter Spezial-
Regenschutzbeschichtung =
QUELLMAX Plus
QUELLMAX mit patentierter Spezial-
Regenschutzbeschichtung und
patentierter 2-Phasen-Abdichtung =
QUELLMAX Plus 2-Phasen
 Starkes Quellvermögen (>300 %)
 Keine Aufkantungen erforderlich
 Selbstinjizierende Wirkung, d.h. dringt in alle Risse
und Hohlräume
 Quell- und Schwindvorgang ist unendlich oft rever-
sibel (Natrium-Bentonit reagiert auch Jahrzehnte
nach dem Einbau)
 Äußerst formstabil, nicht klebrig - auch bei hohen
Temperaturen im Sommer
Zusätzlicher Vorteil von QUELLMAX Plus und
QUELLMAX Plus 2-Phasen:
 Kann von der Witterung unabhängig montiert wer-
den, da die patentierte Spezialbeschichtung wir-
kungsvoll ein vorzeitiges Quellen für 2 bis 3 Tage
verhindert.
Zusätzlicher Vorteil von QUELLMAX Plus 2-Phasen:
 1.Phase
Sofortige Abdichtung bzw. Wasserstop durch
Quellen des Bentonites
2. Phase
Langzeitabdichtung der Arbeitsfuge durch
Versinterung bzw. aktive Kristallisation!
2 Phasen
