Das Dokument beschreibt den Einbau und die Verwendung von Schlauchsystemen, insbesondere des patentierten Predimax- und Cem-Schlauchs, zur Abdichtung von Arbeitsfugen im Bauwesen. Es werden spezifische Installationsanleitungen gegeben, einschließlich der erforderlichen Materialien und Techniken zur Sicherstellung der Funktionalität der Systeme. Der Predimax-Schlauch zeichnet sich durch seine doppelte Wandung aus, die ein Eindringen von Betonpartikeln verhindert, während der Cem-Schlauch ein kosteneffizientes und leistungsfähiges Verpresssystem bietet.

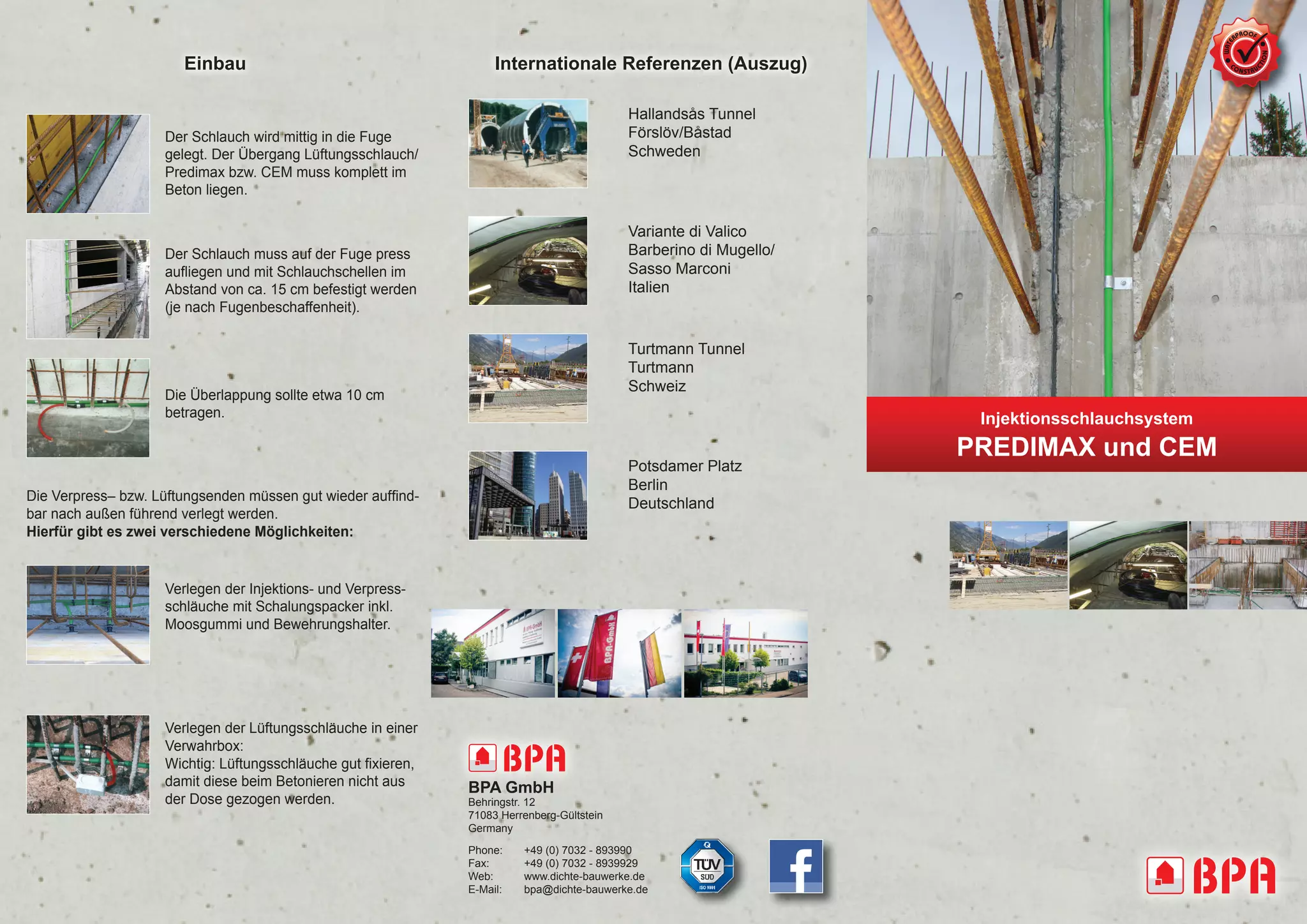

1. Einbau
Der Schlauch wird mittig in die Fuge
gelegt. Der Übergang Lüftungsschlauch/
Predimax bzw. CEM muss komplett im
Beton liegen.
BPA GmbH
Behringstr. 12
71083 Herrenberg-Gültstein
Germany
Phone: +49 (0) 7032 - 893990
Fax: +49 (0) 7032 - 8939929
Web: www.dichte-bauwerke.de
E-Mail: bpa@dichte-bauwerke.de
Internationale Referenzen (Auszug)
Hallandsås Tunnel
Förslöv/Båstad
Schweden
Variante di Valico
Barberino di Mugello/
Sasso Marconi
Italien
Turtmann Tunnel
Turtmann
Schweiz
Potsdamer Platz
Berlin
Deutschland
Injektionsschlauchsystem
PREDIMAX und CEM
Der Schlauch muss auf der Fuge press
aufliegen und mit Schlauchschellen im
Abstand von ca. 15 cm befestigt werden
(je nach Fugenbeschaffenheit).
Die Überlappung sollte etwa 10 cm
betragen.
Die Verpress– bzw. Lüftungsenden müssen gut wieder auffind-
bar nach außen führend verlegt werden.
Hierfür gibt es zwei verschiedene Möglichkeiten:
Verlegen der Injektions- und Verpress-
schläuche mit Schalungspacker inkl.
Moosgummi und Bewehrungshalter.
Verlegen der Lüftungsschläuche in einer
Verwahrbox:
Wichtig: Lüftungsschläuche gut fixieren,
damit diese beim Betonieren nicht aus
der Dose gezogen werden.

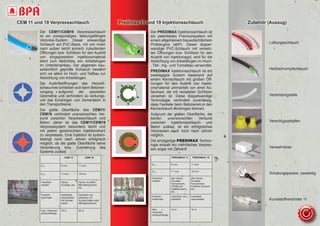

2. Zubehör (Auszug)
Der PREDIMAX Injektionsschlauch ist
ein patentiertes Premiumsystem mit
einem allgemeinem bauaufsichtlichem
Prüfzeugnis (abP). Dieser doppel-
wandige PVC-Schlauch mit versetz-
ten Öffnungen bzw. Schlitzen für den
Austritt von Injektionsgut, wird für die
Abdichtung von Arbeitsfugen im Hoch-
, Tief-, Ing.- und Tunnelbau verwendet.
PREDIMAX Injektionsschlauch ist ein
zweilagiges System basierend auf
einem Kernschlauch mit großen Öff-
nungen für den Austritt von Injekti-
onsmaterial ummantelt von einer Au-
ßenhaut, die mit versetzten Schlitzen
versehen ist. Diese doppelwandige
Technologie verhindert zuverlässig,
dass Feinteile beim Betonieren in den
Kernschlauch eindringen können.
Aufgrund der glatten Oberfläche, die
keinen unerwünschten Verbund
zwischen Injektionsschlauch und
Beton zulässt, ist ein erfolgreiches
Verpressen auch noch nach Jahren
möglich.
Die einzigartige PREDIMAX Techno-
logie erlaubt ein mehrfaches Verpres-
sen sogar mit Zement!
Predimax 11 und 19 Injektionsschlauch
Lüftungsschlauch
Heißschrumpfschlauch
Verbindungstülle
Verschlussstopfen
Verwahrdose
Schalungspacker, zweiteilig
Kunststoffverbinder 11
CEM 11 und 19 Verpressschlauch
Der CEM11/CEM19 Verpressschlauch
ist ein preisgünstiges, leistungsfähiges
Verpress-System. Dieser einwandige
Schlauch auf PVC-Basis, mit von innen
nach außen leicht konisch zulaufenden
Öffnungen bzw. Schlitzen für den Austritt
von eingepresstem Injektionsmaterial
dient zum Abdichten von Arbeitsfugen
im Unterterrainbau. Der allgemein bau-
aufsichtlich geprüfte Schlauch bewährt
sich vor allem im Hoch- und Tiefbau zur
Abdichtung von Arbeitsfugen.
Die Austrittsöffnungen des Verpreß-
schlauches schließen sich beim Betonier-
vorgang aufgrund der speziellen
Geometrie und verhindern so wirkungs-
voll das Eindringen von Zementleim in
den Transportkanal.
Die glatte Oberfläche des CEM11/
CEM19 verhindert unerwünschten Ver-
bund zwischen Verpressschlauch und
Beton, daher ist das CEM11/CEM19
Verpresssystem besonders leicht und
mit jedem gewünschten Injektionsharz
zu verpressen. Eine Injektion ist system-
bedingt noch nach Jahren erfolgreich
möglich, da die glatte Oberfläche keine
Versinterung bzw. Zusinterung des
Systems zulässt.
CEM 11 CEM 19
Dinnen 6 mm 11 mm
Daußen 11 mm 19 mm
Verpress-
medien
Harze,
Acrylate, etc.
Harze, Acrylate,
Mikrofeinzement,
etc.
Produkt-
merkmale
mehrfach
verpressbar
mit Acrylat-
Gelen
mehrfach ver-
pressbar mit
Acrylat-Gelen oder
Mikrofeinzement
max. Verpress-
schlauchlänge
10 m 20 m
PREDIMAX 11 PREDIMAX 19
Dinnen 6 mm 11 mm
Daußen 11 mm 19 mm
Verpress-
medien
alle Harze,
Acrylate,
Feinzement,
CEMproof
Injektionsleim,
etc.
alle Harze,
Acrylate,
Feinzement,
Portland Zement,
etc.
Produkt-
merkmale
mehrfach ver-
pressbar
mehrfach
verpressbar
max.
Verpress-
schlauchlänge
12 m 15 m
