Westaflex Verbrennungsluft-Versorgungssystem VVS

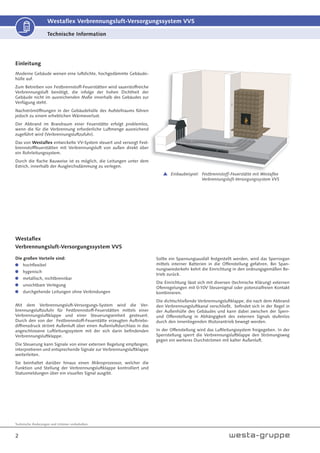

Einleitung
Moderne Gebäude weisen eine luftdichte, hochgedämmte Gebäude-
hülle auf.
Zum Betreiben von Festbrennstoff-Feuerstätten wird sauerstoffreiche
Verbrennungsluft benötigt, die infolge der hohen Dichtheit der
Gebäude nicht im ausreichenden Maße innerhalb des Gebäudes zur
Verfügung steht.
Nachströmöffnungen in der Gebäudehülle des Aufstellraums führen
jedoch zu einem erheblichen Wärmeverlust.
Der Abbrand im Brandraum einer Feuerstätte erfolgt problemlos,
wenn die für die Verbrennung erforderliche Luftmenge ausreichend
zugeführt wird (Verbrennungsluftzufuhr).
Das von Westaflex entwickelte VV-System steuert und versorgt Fest-
brennstofffeuerstätten mit Verbrennungsluft von außen direkt über
ein Rohrleitungssystem.
Durch die flache Bauweise ist es möglich, die Leitungen unter dem
Estrich, innerhalb der Ausgleichsdämmung zu verlegen.
Technische Information
Westaflex
Verbrennungsluft-Versorgungssystem VVS
Die großen Vorteile sind:
hochflexibel
hygenisch
metallisch, nichtbrennbar
unsichtbare Verlegung
durchgehende Leitungen ohne Verbindungen
Mit dem Verbrennungsluft-Versorgungs-System wird die Ver-
brennungsluftzufuhr für Festbrennstoff-Feuerstätten mittels einer
Verbrennungsluftklappe und einer Steuerungseinheit gesteuert.
Durch den von der Festbrennstoff-Feuerstätte erzeugten Auftriebs-
diffrenzdruck strömt Außenluft über einen Außenluftdurchlass in das
angeschlossene Luftleitungssystem mit der sich darin befindenden
Verbrennungsluftklappe.
Die Steuerung kann Signale von einer externen Regelung empfangen,
interpretieren und entsprechende Signale zur Verbrennungsluftklappe
weiterleiten.
Sie beinhaltet darüber hinaus einen Mikroprozessor, welcher die
Funktion und Stellung der Verbrennungsluftklappe kontrolliert und
Statusmeldungen über ein visuelles Signal ausgibt.
Sollte ein Spannungsausfall festgestellt werden, wird das Sperrorgan
mittels interner Batterien in die Offenstellung gefahren. Bei Span-
nungswiederkehr kehrt die Einrichtung in den ordnungsgemäßen Be-
trieb zurück.
Die Einrichtung lässt sich mit diversen (technische Klärung) externen
Ofenregelungen mit 0-10V Steuersignal oder potenzialfreien Kontakt
kombinieren.
Die dichtschließende Verbrennungsluftklappe, die nach dem Abbrand
den Verbrennungsluftkanal verschließt, befindet sich in der Regel in
der Außenhülle des Gebäudes und kann dabei zwischen der Sperr-
und Offenstellung in Abhängigkeit des externen Signals stufenlos
durch den innenliegenden Motorantrieb bewegt werden.
In der Offenstellung wird das Luftleitungssystem freigegeben. In der
Sperrstellung sperrt die Verbrennungsluftklappe den Strömungsweg
gegen ein weiteres Durchströmen mit kalter Außenluft.
Einbaubeispiel: Festbrennstoff-Feuerstätte mit Westaflex
Verbrennungsluft-Versorgungssystem VVS
b b l b ff fl

3. Technische Änderungen und Irrtümer vorbehalten.
3
Westaflex Verbrennungsluft-Versorgungssystem VVS

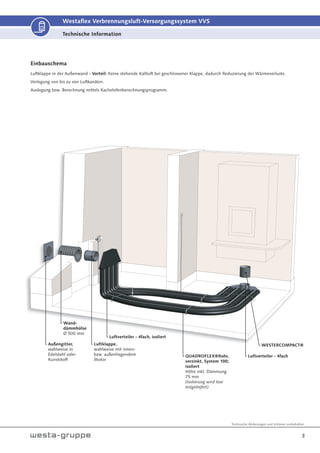

Einbauschema
Luftklappe in der Außenwand - Vorteil: Keine stehende Kaltluft bei geschlossener Klappe, dadurch Reduzierung der Wärmeverluste.
Verlegung von bis zu vier Luftkanälen.
Auslegung bzw. Berechnung mittels Kachelofenberechnungsprogramm.
Technische Information
Luftverteiler - 4fach, isoliert
Luftverteiler - 4fach
WESTERCOMPACT®
QUADROFLEX®Rohr,
verzinkt, System 100;
isoliert
Höhe inkl. Dämmung
75 mm
(Isolierung wird lose
mitgeliefert)
Luftklappe,
wahlweise mit innen-
bzw. außenliegendem
Motor
Außengitter,
wahlweise in
Edelstahl oder
Kunststoff
Wand-
dämmhülse
Ø 500 mm

4. Technische Änderungen und Irrtümer vorbehalten.
4
Westaflex Verbrennungsluft-Versorgungssystem VVS
Preise

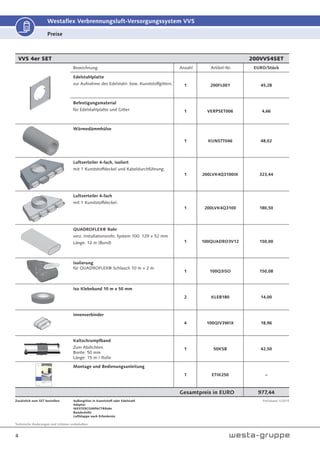

VVS 4er SET 200VVS4SET
Bezeichnung Anzahl Artikel-Nr. EURO/Stück
Edelstahlplatte
zur Aufnahme des Edelstahl- bzw. Kunststoffgitters. 1 200FL001 45,28
Befestigungsmaterial
für Edelstahlplatte und Gitter 1 VERPSET006 4,66
Wärmedämmhülse
1 KUNSTT046 48,02
Luftverteiler 4-fach, isoliert
mit 1 Kunststoffdeckel und Kabeldurchführung.
1 200LVK4Q3100IK 323,44
Luftverteiler 4-fach
mit 1 Kunststoffdeckel.
1 200LVK4Q3100 180,50
QUADROFLEX® Rohr
verz. Installationsrohr, System 100: 129 × 52 mm
Länge: 12 m (Bund) 1 100QUADRO3V12 150,00
Isolierung
für QUADROFLEX® Schlauch 10 m + 2 m
1 100Q3ISO 150,08
Iso Klebeband 10 m x 50 mm
2 KLEB180 14,00
Innenverbinder
4 100QIV3WIX 18,96
Kaltschrumpfband
Zum Abdichten.
Breite: 50 mm
Länge: 15 m / Rolle
1 50KSB 42,50
Montage und Bedienungsanleitung
1 ETIK250 –
Gesamtpreis in EURO 977,44
Zusätzlich zum SET bestellen: Außengitter in Kunststoff oder Edelstahl
Adapter
WESTERCOMPACT®Rohr
Bandschelle
Luftklappe nach Erfordernis
Preisstand 1/2015

5. Technische Änderungen und Irrtümer vorbehalten.
5
Westaflex Verbrennungsluft-Versorgungssystem VVS
Zusätzlich zum SET bestellen: Außengitter in Kunststoff oder Edelstahl
Adapter
WESTERCOMPACT®Rohr
Bandschelle
Luftklappe nach Erfordernis
Preisstand 1/2015
Preise

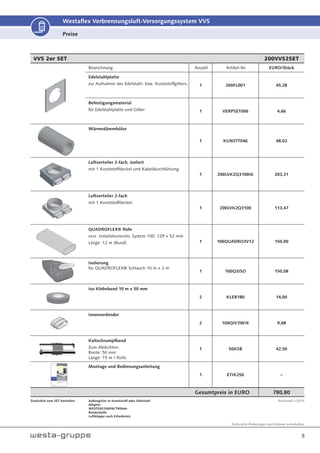

VVS 2er SET 200VVS2SET
Bezeichnung Anzahl Artikel-Nr. EURO/Stück
Edelstahlplatte
zur Aufnahme des Edelstahl- bzw. Kunststoffgitters. 1 200FL001 45,28
Befestigungsmaterial
für Edelstahlplatte und Gitter 1 VERPSET006 4,66
Wärmedämmhülse
1 KUNSTT046 48,02
Luftverteiler 2-fach, isoliert
mit 1 Kunststoffdeckel und Kabeldurchführung.
1 200LVK2Q3100IK 203,31
Luftverteiler 2-fach
mit 1 Kunststoffdeckel.
1 200LVK2Q3100 113,47
QUADROFLEX® Rohr
verz. Installationsrohr, System 100: 129 × 52 mm
Länge: 12 m (Bund) 1 100QUADRO3V12 150,00
Isolierung
für QUADROFLEX® Schlauch 10 m + 2 m
1 100Q3ISO 150,08
Iso Klebeband 10 m x 50 mm
2 KLEB180 14,00
Innenverbinder
2 100QIV3WIX 9,48
Kaltschrumpfband
Zum Abdichten.
Breite: 50 mm
Länge: 15 m / Rolle
1 50KSB 42,50
Montage und Bedienungsanleitung
1 ETIK250 –
Gesamtpreis in EURO 780,80

6. Technische Änderungen und Irrtümer vorbehalten.
6
Westaflex Verbrennungsluft-Versorgungssystem VVS

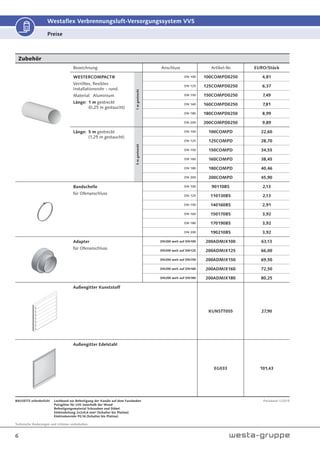

Zubehör
Bezeichnung Anschluss Artikel-Nr. EURO/Stück
WESTERCOMPACT®
Verrilltes, flexibles
Installationsrohr - rund.
Material: Aluminium
Länge: 1 m gestreckt
(0,25 m gestaucht)
1mgestreckt
DN 100 100COMPD0250 4,81
DN 125 125COMPD0250 6,37
DN 150 150COMPD0250 7,49
DN 160 160COMPD0250 7,81
DN 180 180COMPD0250 8,99
DN 200 200COMPD0250 9,89
Länge: 5 m gestreckt
(1,25 m gestaucht) 5mgestreckt
DN 100 100COMPD 22,60
DN 125 125COMPD 28,70
DN 150 150COMPD 34,55
DN 160 160COMPD 38,45
DN 180 180COMPD 40,46
DN 200 200COMPD 45,90
Bandschelle
für Ofenanschluss
DN 100 90110BS 2,13
DN 125 110130BS 2,13
DN 150 140160BS 2,91
DN 160 150170BS 3,92
DN 180 170190BS 3,92
DN 200 190210BS 3,92
Adapter
für Ofenanschluss
DN200 weit auf DN100 200ADMIX100 63,13
DN200 weit auf DN125 200ADMIX125 66,00
DN200 weit auf DN150 200ADMIX150 69,50
DN200 weit auf DN160 200ADMIX160 72,50
DN200 weit auf DN180 200ADMIX180 80,25
Außengitter Kunststoff
KUNSTT055 27,90
Außengitter Edelstahl
EG033 101,43
Preise
BAUSEITS erforderlich! Lochband zur Befestigung der Kanäle auf dem Fussboden
Putzgitter für LVK innerhalb der Wand
Befestigungsmaterial Schrauben und Dübel
Elektroleitung 2x2x0,6 mm² (Schalter bis Platine)
Elektroleerrohr PG16 (Schalter bis Platine)
Preisstand 1/2015

7. Technische Änderungen und Irrtümer vorbehalten.
7
Westaflex Verbrennungsluft-Versorgungssystem VVS

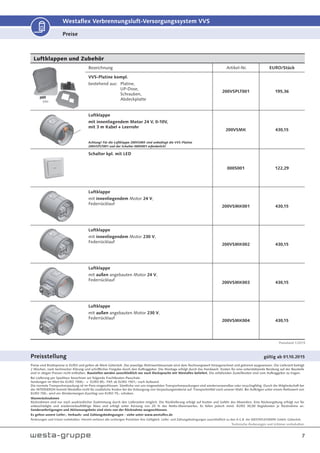

Luftklappen und Zubehör
Bezeichnung Artikel-Nr. EURO/Stück
VVS-Platine kompl.
bestehend aus: Platine,
UP-Dose,
Schrauben,
Abdeckplatte
200VSPLT001 195,36
Luftklappe
mit innenliegendem Motor 24 V, 0-10V,
mit 3 m Kabel + Leerrohr
Achtung! Für die Luftklappe 200VSMK sind unbedingt die VVS-Platine
200VSPLT001 und der Schalter 000S001 erforderlich!
200VSMK 430,15
Schalter kpl. mit LED
000S001 122,29
Luftklappe
mit innenliegendem Motor 24 V,
Federrücklauf
200VSMK001 430,15
Luftklappe
mit innenliegendem Motor 230 V,
Federrücklauf
200VSMK002 430,15
Luftklappe
mit außen angebauten Motor 24 V,
Federrücklauf
200VSMK003 430,15
Luftklappe
mit außen angebauten Motor 230 V,
Federrücklauf
200VSMK004 430,15
Preise
Preise sind Bruttopreise in EURO und gelten ab Werk Gütersloh. Der jeweilige Mehrwertsteuersatz wird dem Rechnungswert hinzugerechnet und getrennt ausgewiesen. Die Lieferzeit beträgt
2 Wochen, nach technischer Klärung und schriftlicher Freigabe durch den Auftraggeber. Die Montage erfolgt durch das Handwerk. Kosten für eine unterstützende Beratung auf der Baustelle
sind in obigen Preisen nicht enthalten. Baustellen werden ausschließlich nur nach Rücksprache mit Westaflex beliefert. Die anfallenden Zustellkosten sind vom Auftraggeber zu tragen.
Bei Lieferung per Spediteur berechnen wir folgende Frachtkosten-Pauschale:
Sendungen im Wert bis EURO 1500,- = EURO 85,- FKP, ab EURO 1501,- nach Aufwand.
Die normale Transportverpackung ist im Preis eingeschlossen. Sämtliche von uns eingesetzten Transportverpackungen sind wiederverwendbar oder recyclingfähig. Durch die Mitgliedschaft bei
der INTERSEROH kommt Westaflex nicht für zusätzliche Kosten bei der Entsorgung von Verpackungsmaterial auf. Transportmittel nach unserer Wahl. Bei Aufträgen unter einem Nettowert von
EURO 700,- wird ein Mindermengen-Zuschlag von EURO 70,- erhoben.
Warenrücknahmen
Rücknahmen sind nur nach ausdrücklicher Zustimmung durch den Lieferanten möglich. Die Rücklieferung erfolgt auf Kosten und Gefahr des Absenders. Eine Rückvergütung erfolgt nur für
unbeschädigte und wiederverkaufsfähige Ware und erfolgt unter Kürzung von 20 % des Netto-Warenwertes. Es fallen jedoch mind. EURO 30,00 Regiekosten je Rücknahme an.
Sonderanfertigungen und Aktionsangebote sind stets von der Rücknahme ausgeschlossen.
Es gelten unsere Liefer-, Verkaufs- und Zahlungsbedingungen - siehe unter www.westaflex.de
Änderungen und Irrtum vorbehalten. Hiermit verlieren alle vorherigen Preislisten ihre Gültigkeit. Liefer- und Zahlungsbedingungen ausschließlich zu den A.G.B. der WESTAFLEXWERK GmbH, Gütersloh.
Preisstellung gültig ab 01.10.2015
Preisstand 1/2015
