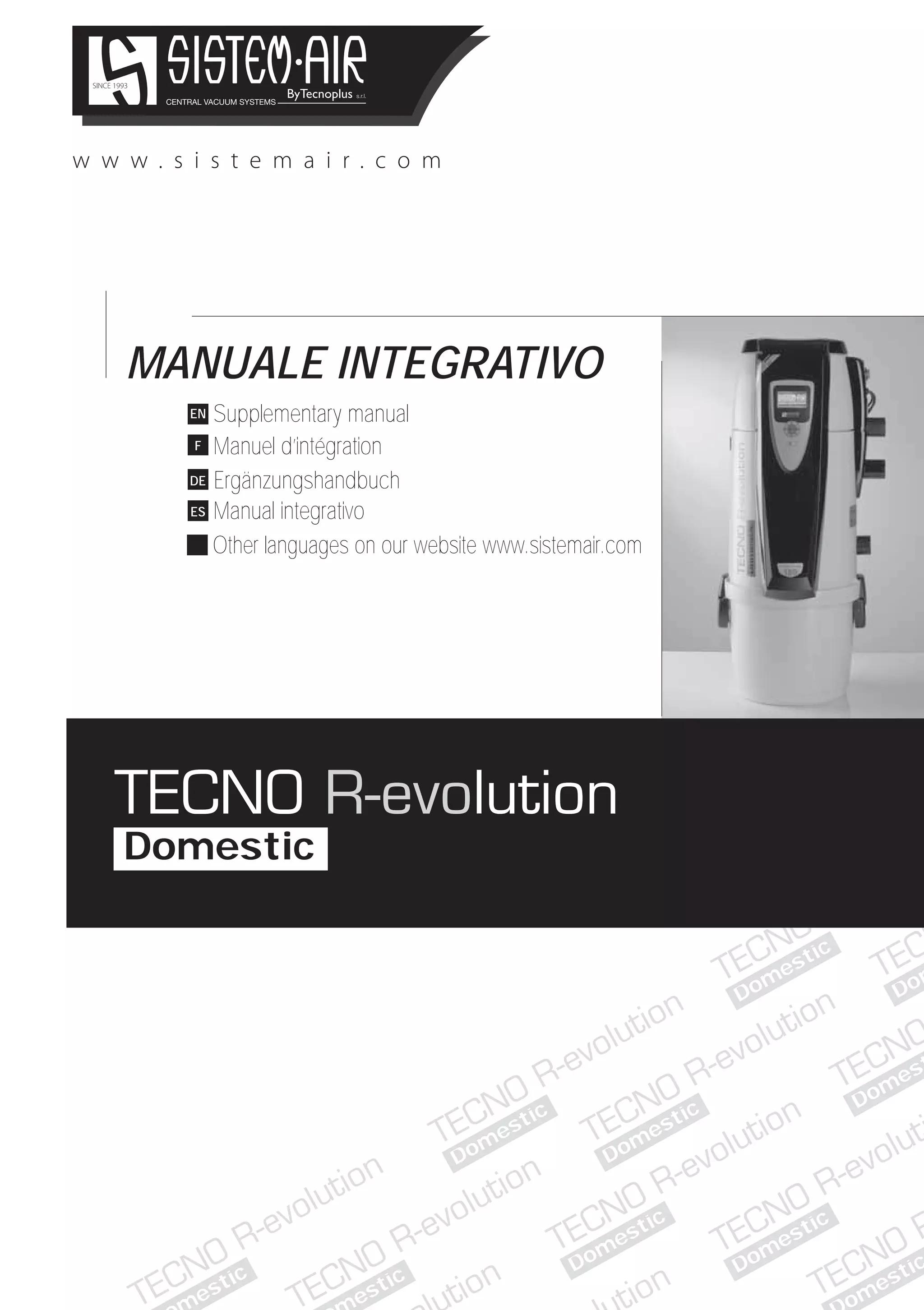

F0920515 Supplementary manual Manuel d’intégration Manual integrativo Other languages on our website www.sistemair.com Ergänzungshandbuch w w w . s i s t e m a i r . c o m 27020 Gravellona Lomellina (PV) ITALIA - Via Cilavegna, 53 - GPS: N: 45° 19’28”; E: 8° 45’32” Tel. + 39 0381 650082 - Fax +39 0381 650120 - info@sistemair.com F EN DE ES Domestic Domestic CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Sistem Air Group estic Domestic Domestic Domestic Domes omestic estic Domestic Dom Domestic Domestic MANUALE INTEGRATIVO
Domestic Domestic Domestic Domestic Domestic Domestic Domestic Domestic Dome Domestic Domestic ic esti Domestic (LINGUA ORIGINALE) 1 • Tipologia: aspirapolvere centralizzato settore civile • Modello: TECNO R-evolution • Revisione 1.0.0 Linea TECNO R-evolution MANUALE INTEGRATIVO 12/05/16 Rev:1.0.0 1 CONFIGURAZIONE DI FUNZIONAMENTO 2 2 Collegamento della rete tubiera (aspirazione a sacchetto) 3 3 Sostituzione sacchetto raccolta polveri (aspirazione a sacchetto) 3 4 Collegamento segnale ausiliario 4 5 Programmazione ed utilizzo del computer di gestione della centrale 5 5.1 Programmazione relativa alla messa in servizio 6 5.2 Allarmi 8 5.3 Menù impostazioni 8 5.4 Menù 9 5.4.1 Menù timer contenitore polveri 9 5.4.2 Menù blocco aspirazione 9 5.4.3 Menù manutenzione 10 5.4.4 Menù info 10 5.4.5 Menù data e ora 12 5.5 Setup 12 5.5.1 Setup start/stop 12 5.5.2 Setup raccolta polveri 13 5.5.3 Setup parametri 13 5.5.4 Setup reset parametri 15 5.5.5 Setup lingua 15 5.5.6 Setup modello centrale 15 INDICE

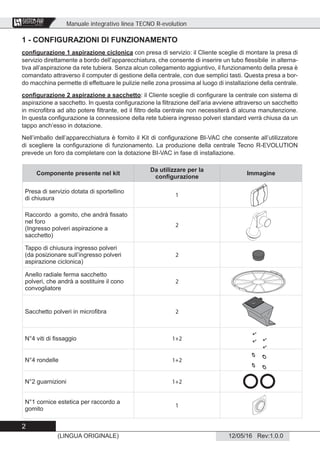

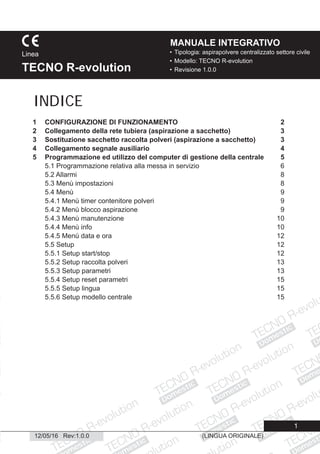

Manuale integrativo linea TECNO R-evolution 2 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Componente presente nel kit Da utilizzare per la configurazione Immagine Presa di servizio dotata di sportellino di chiusura 1 Raccordo a gomito, che andrà fissato nel foro (Ingresso polveri aspirazione a sacchetto) 2 Tappo di chiusura ingresso polveri (da posizionare sull’ingresso polveri aspirazione ciclonica) 2 Anello radiale ferma sacchetto polveri, che andrà a sostituire il cono convogliatore 2 Sacchetto polveri in microfibra 2 N°4 viti di fissaggio 1+2 N°4 rondelle 1+2 N°2 guarnizioni 1+2 N°1 cornice estetica per raccordo a gomito 1 1 - CONFIGURAZIONI DI FUNZIONAMENTO configurazione 1 aspirazione ciclonica con presa di servizio: il Cliente sceglie di montare la presa di servizio direttamente a bordo dell’apparecchiatura, che consente di inserire un tubo flessibile in alterna- tiva all’aspirazione da rete tubiera. Senza alcun collegamento aggiuntivo, il funzionamento della presa è comandato attraverso il computer di gestione della centrale, con due semplici tasti. Questa presa a bor- do macchina permette di effettuare le pulizie nelle zona prossima al luogo di installazione della centrale. configurazione 2 aspirazione a sacchetto: il Cliente sceglie di configurare la centrale con sistema di aspirazione a sacchetto. In questa configurazione la filtrazione dell’aria avviene attraverso un sacchetto in microfibra ad alto potere filtrante, ed il filtro della centrale non necessiterà di alcuna manutenzione. In questa configurazione la connessione della rete tubiera ingresso polveri standard verrà chiusa da un tappo anch’esso in dotazione. Nell’imballo dell’apparecchiatura è fornito il Kit di configurazione BI-VAC che consente all’utilizzatore di scegliere la configurazione di funzionamento. La produzione della centrale Tecno R-EVOLUTION prevede un foro da completare con la dotazione BI-VAC in fase di installazione.

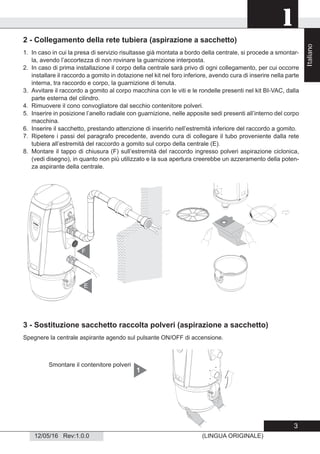

1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) 2 - Collegamento della rete tubiera (aspirazione a sacchetto) 1. In caso in cui la presa di servizio risultasse già montata a bordo della centrale, si procede a smontar- la, avendo l’accortezza di non rovinare la guarnizione interposta. 2. In caso di prima installazione il corpo della centrale sarà privo di ogni collegamento, per cui occorre installare il raccordo a gomito in dotazione nel kit nel foro inferiore, avendo cura di inserire nella parte interna, tra raccordo e corpo, la guarnizione di tenuta. 3. Avvitare il raccordo a gomito al corpo macchina con le viti e le rondelle presenti nel kit BI-VAC, dalla parte esterna del cilindro. 4. Rimuovere il cono convogliatore dal secchio contenitore polveri. 5. Inserire in posizione l’anello radiale con guarnizione, nelle apposite sedi presenti all’interno del corpo macchina. 6. Inserire il sacchetto, prestando attenzione di inserirlo nell’estremità inferiore del raccordo a gomito. 7. Ripetere i passi del paragrafo precedente, avendo cura di collegare il tubo proveniente dalla rete tubiera all’estremità del raccordo a gomito sul corpo della centrale (E). 8. Montare il tappo di chiusura (F) sull’estremità del raccordo ingresso polveri aspirazione ciclonica, (vedi disegno), in quanto non più utilizzato e la sua apertura creerebbe un azzeramento della poten- za aspirante della centrale. E F 3 - Sostituzione sacchetto raccolta polveri (aspirazione a sacchetto) Spegnere la centrale aspirante agendo sul pulsante ON/OFF di accensione. Smontare il contenitore polveri 1 Italiano 3

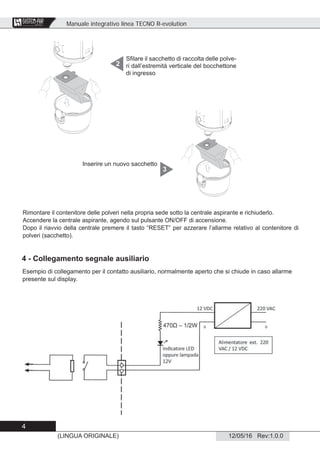

Manuale integrativo linea TECNO R-evolution 4 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Sfilare il sacchetto di raccolta delle polve- ri dall’estremità verticale del bocchettone di ingresso 2 Rimontare il contenitore delle polveri nella propria sede sotto la centrale aspirante e richiuderlo. Accendere la centrale aspirante, agendo sul pulsante ON/OFF di accensione. Dopo il riavvio della centrale premere il tasto “RESET” per azzerare l’allarme relativo al contenitore di polveri (sacchetto). Inserire un nuovo sacchetto 3 4 - Collegamento segnale ausiliario Esempio di collegamento per il contatto ausiliario, normalmente aperto che si chiude in caso allarme presente sul display.

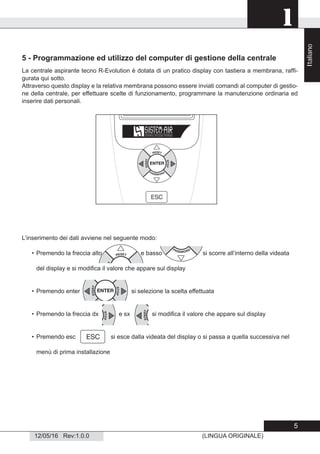

1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) 5 - Programmazione ed utilizzo del computer di gestione della centrale La centrale aspirante tecno R-Evolution è dotata di un pratico display con tastiera a membrana, raffi- gurata qui sotto. Attraverso questo display e la relativa membrana possono essere inviati comandi al computer di gestio- ne della centrale, per effettuare scelte di funzionamento, programmare la manutenzione ordinaria ed inserire dati personali. L’inserimento dei dati avviene nel seguente modo: • Premendo la freccia alto e basso si scorre all’interno della videata del display e si modifica il valore che appare sul display • Premendo enter si selezione la scelta effettuata • Premendo la freccia dx e sx si modifica il valore che appare sul display • Premendo esc si esce dalla videata del display o si passa a quella successiva nel menù di prima installazione Italiano 5

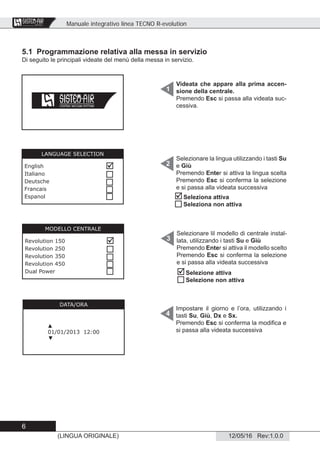

Manuale integrativo linea TECNO R-evolution 6 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.1 Programmazione relativa alla messa in servizio Di seguito le principali videate del menù della messa in servizio. Videata che appare alla prima accen- sione della centrale. Premendo Esc si passa alla videata suc- cessiva. Selezionare la lingua utilizzando i tasti Su e Giù Premendo Enter si attiva la lingua scelta Premendo Esc si conferma la selezione e si passa alla videata successiva Impostare il giorno e l’ora, utilizzando i tasti Su, Giù, Dx e Sx. Premendo Esc si conferma la modifica e si passa alla videata successiva 1 2 4 DATA/ORA ▲ 01/01/2013 12:00 ▼ LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Selezionare lil modello di centrale instal- lata, utilizzando i tasti Su e Giù Premendo Enter si attiva il modello scelto Premendo Esc si conferma la selezione e si passa alla videata successiva 3 MODELLO CENTRALE Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power        Seleziona attiva Seleziona non attiva   Selezione attiva Selezione non attiva

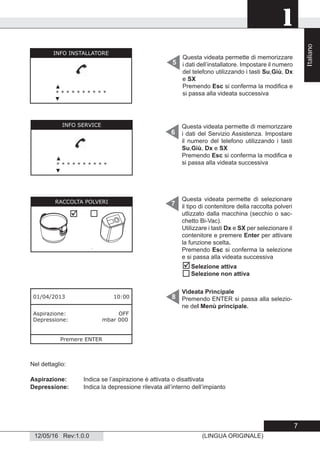

1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) Questa videata permette di memorizzare i dati dell’installatore. Impostare il numero del telefono utilizzando i tasti Su,Giù, Dx e SX Premendo Esc si conferma la modifica e si passa alla videata successiva 5 Videata Principale Premendo ENTER si passa alla selezio- ne del Menù principale. 6 7 8 Nel dettaglio: Aspirazione: Indica se l’aspirazione è attivata o disattivata Depressione: Indica la depressione rilevata all’interno dell’impianto 01/04/2013 10:00 Aspirazione: OFF Depressione: mbar 000 Premere ENTER Questa videata permette di memorizzare i dati del Servizio Assistenza. Impostare il numero del telefono utilizzando i tasti Su,Giù, Dx e SX Premendo Esc si conferma la modifica e si passa alla videata successiva Questa videata permette di selezionare il tipo di contenitore della raccolta polveri utlizzato dalla macchina (secchio o sac- chetto Bi-Vac). Utilizzare i tasti Dx e SX per selezionare il contenitore e premere Enter per attivare la funzione scelta. Premendo Esc si conferma la selezione e si passa alla videata successiva   Selezione attiva Selezione non attiva INFO INSTALLATORE ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ RACCOLTA POLVERI  Italiano 7
Manuale integrativo linea TECNO R-evolution 8 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.2 Allarmi Di seguito le videate del menù relativo agli allarmi che possono apparire sul display. Premendo RESET si annulla l’allarme e, nel caso in cui sia stato abilitato il “Blocco Aspirazione”, l’aspi- razione ritorna attiva (vedi par.11.4.2). 5.3 Menù impostazioni Dalla videata principale, premendo Enter si passa al menù Impostazioni.1 01/04/2013 10:00 Aspirazione: OFF Depressione: mbar 000 Premere ENTER ALLARME FILTRO Efficienza filtro 0%, pulire la cartuccia filtro, vedi par. 12.7 1 ALLARME POLVERI (SECCHIO) Livello contenitore polveri 100%, svuota- re il contenitore polveri, vedi par. 12.4 2 ALLARME POLVERI (SACCHETTO) Livello contenitore polveri 100%, sostitui- re il contenitore polveri, vedi par. 12.5 3 ALLARME SERVICE 1/2 Richiesta di manutenzione straordinaria, vedi par. 12.2 4 ALLARME TERMICO MOTORE Intervento protezione termica del moto- re, vedi par. 17 5 Pulire Svuotare Sostituire +390381650082 Surriscaldamento motore
1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) Utilizzando i tasti Su e Giù’ si scorre all’interno del menù. Premendo il tasto Enter si accede al sot- tomenù selezionato. Premendo ESC si esce dal menù. 2 5.4 Menù 5.4.2 Menù blocco aspirazione Utilizzando i tasti Su e Giù si seleziona il sottomenù. Premendo Enter si accede al menù se- lezionato Premendo ESC si ritorna alla videata principale 1 1 IMPOSTAZIONI Menù Setup MENU’ Timer contenitore polveri Blocco aspirazione Manutenzione Info Data/ora 5.4.1 Menù timer contenitore polveri TIMER CONT. POLVERI ▲ 10 (h) ▼ Utilizzando i tasti Su e Giù si modifica il parametro Premendo Esc si conferma la modifica e si esce dal menù 1 In questo menù si ha la possibilità di modificare il parametro relativo all’Allarme Polveri, in riferimento al contenitore polveri (secchio) selezionato nella programmazione di messa in servizio. L’unità di misura è espressa in ore. BLOCCO ASPIRAZIONE Allarme Filtro Allarme Polveri Allarme Service 1 Allarme Service 2     In questo menù si ha la possibilità di attivare/disattivare singolarmente l’arresto dell’aspirazione in caso di allarme filtro, allarme polveri, allarme service 1 e 2. Nel caso in cui la funzione sia attiva l’aspirazione si arresterà dopo 15 minuti. ATTENZIONE: per evitare anomalie nel funzionamento della centrale aspirante si consiglia di attivare sempre l’arresto dell’aspirazione in presenza degli allarmi. Utilizzando i tasti Su e Giù si seleziona il tipo di allarme. Premendo il tasto ENTER si attiva/disatti- va l’arresto dell’aspirazione: Premendo Esc si conferma la selezione e si esce dal menù In questo menù si ha la possibilità di modificare i parametri di default e visualizzare le informazioni del prodotto   Selezione attiva Selezione non attiva Italiano 9
Manuale integrativo linea TECNO R-evolution 10 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.3 Menù manutenzione . Premendo ESC si esce dal menù.1 Nel dettaglio: Ore macchina: Informazione in ore in cui la macchina è stata alimentata Ore motore 1: Informazione in ore in cui l’aspirazione è stata attivata Ore motore 2: informazione non attiva per questo modello Assorbimento 1: Informazione della corrente assorbita dal sistema di aspirazione in Ampère Assorbimento 2: informazione non attiva per questo modello MANUTENZIONE Efficienza Filtro % 100 Livello Polveri % 000 Allarme Service 1 (h) 200 Allarme Service 2 (h) 400 In questo menù si ha la possibilità di consultare le informazioni relative: al livello di efficienza del fil- traggio delle polveri; al livello delle polveri presenti all’interno del contenitore (secchio) o del sacchetto Bi-Vac; al tempo mancante alla richiesta di manutenzione straordinaria di livello 1 (Service 1) e 2 (Service 2). 5.4.4 Menù info 1INFO Macchina Installatore Service Ultimi allarmi Statistiche allarmi Statistiche service In questo menù si ha la possibilità di consultare le informazioni relative: alla data di installazione; alle ore di funzionamento; al consumo energetico; all’installatore e al service; allo storico degli allarmi; alle manutenzioni eseguite dal personale qualificato. Utilizzando i tasti Su e Giù si scorre all’in- terno del menù. Premendo il tasto Enter si accede al sot- tomenù selezionato. Premendo ESC si esce dal menù. INFO MACCHINA Data installazione 01/04/2013 Ore macchina: 999999 (h) Ore motore 1: 999999 (h) Ore motore 2: 999999 (h) Assorbimento 1: 00.0 (A) Assorbimento 2: 00.0 (A) 2 Utilizzando i tasti Su e Giù si scorre all’in- terno del menù. Premendo ESC si esce dal menù.
1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) Elenco degli interventi di assistenza tecnica (manutenzione straordinaria) eseguita da personale qualificato, con la specifica della tipologia di riparazione. Utilizzando l i tasti Su e Giù si scorre all’interno del menù. Premendo ESC si esce dal menù. Nel dettaglio: Installatore: Contatto telefonico dell’installatore dell’impianto di aspirazione. Service: Contatto telefonico del Service autorizzato. 3 Utilizzare i tasti Su, Giù, Dx e SX per in- serire il numero di telefono. Premendo Esc si conferma la modifica e si esce dal menù ULTIMI ALLARMI 01/04/2013: Filtro 01/07/2013: Polveri 01/10/2013: Service 1 01/10/2014: Service 2 01/10/2014: Motore STATISTICHE ALLARMI Filtro 999 Polveri 999 Service 1 999 Service 2 999 Motore 999 STATISTICHE SERVICE 01/04/2013: Scheda display 01/07/2013: Scheda motore 01/10/2013: Motore 01/10/2014: Carboncini 01/10/2014: Filtro Elenco degli ultimi allarmi rilevati dal controllo elettronico con riferimento al giorno, mese e anno. Utilizzando le frecce basso e alto si scor- re all’interno del menù. Premendo ESC si esce dal menù. 4 Elenco delle tipologie di allarme con l’indicazione del numero di visualizzazio- ni a display. Utilizzando le frecce basso e alto si scor- re all’interno del menù. Premendo ESC si esce dal menù. 5 6 INFO INSTALLATORE ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ Italiano 11

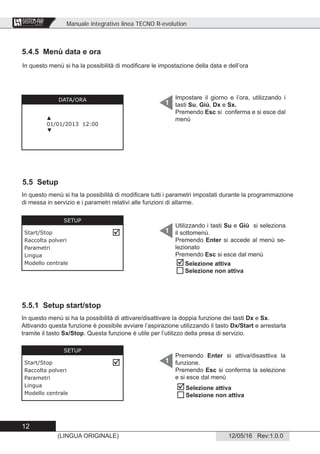

Manuale integrativo linea TECNO R-evolution 12 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.5 Menù data e ora Impostare il giorno e l’ora, utilizzando i tasti Su, Giù, Dx e Sx. Premendo Esc si conferma e si esce dal menù 1DATA/ORA ▲ 01/01/2013 12:00 ▼ 5.5 Setup Utilizzando i tasti Su e Giù si seleziona il sottomenù. Premendo Enter si accede al menù se- lezionato Premendo Esc si esce dal menù 1 SETUP Start/Stop Raccolta polveri Parametri Lingua Modello centrale  In questo menù si ha la possibilità di modificare tutti i parametri impostati durante la programmazione di messa in servizio e i parametri relativi alle funzioni di allarme. 5.5.1 Setup start/stop In questo menù si ha la possibilità di attivare/disattivare la doppia funzione dei tasti Dx e Sx. Attivando questa funzione è possibile avviare l’aspirazione utilizzando il tasto Dx/Start e arrestarla tramite il tasto Sx/Stop. Questa funzione è utile per l’utilizzo della presa di servizio. Premendo Enter si attiva/disasttiva la funzione. Premendo Esc si conferma la selezione e si esce dal menù 1 SETUP Start/Stop Raccolta polveri Parametri Lingua Modello centrale  In questo menù si ha la possibilità di modificare le impostazione della data e dell’ora   Selezione attiva Selezione non attiva   Selezione attiva Selezione non attiva
1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) 5.5.2 Setup raccolta polveri In questo menù si ha la possibilità di modificare la selezione del tipo di contenitore della raccolta delle polveri (secchio o sacchetto) utilizzato dalla macchina. 1 Utilizzare i tasti Dx e SX per selezionare il contenitore e premere Enter per attivare la funzione scelta. Premendo Esc si conferma la selezione e si esce dal menù 5.5.3 Setup parametri In questo menù si ha la possibilità di modificare i parametri di funzionamento della centrale impostati dal costruttore. ATTENZIONE: queste modifiche potrebbero compromettere il corretto funzionamento del prodotto, pertanto prima di modificare qualsiasi parametro si richiede di contattare il costruttore del prodotto. PARAMETRI Allarme sacchetto 1 <164> mbar Allarme sacchetto 2 <180> mbar Allarme sacchetto 3 <240> mbar PARAMETRI Allarme filtro 1 <085> mbar Allarme filtro 2 <085> mbar Allarme filtro 3 <100> mbar PARAMETRI Timer service 1 <200> (h) Timer service 2 <400> (h) Timer polveri max <032> (h) Utilizzando i tasti Su e Giù si seleziona il parametro. Utilizzando i tasti Dx e Sx si modifica il dato Premendo Esc si conferma la modifica e si esce dal menù 1   Selezione attiva Selezione non attiva RACCOLTA POLVERI  Italiano 13

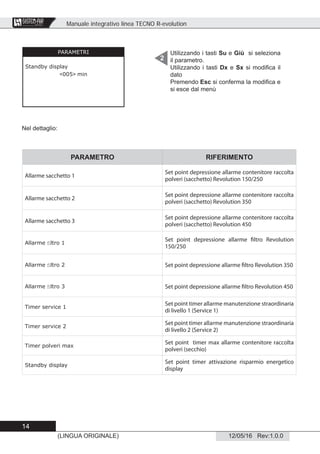

Manuale integrativo linea TECNO R-evolution 14 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. PARAMETRI Standby display <005> min Utilizzando i tasti Su e Giù si seleziona il parametro. Utilizzando i tasti Dx e Sx si modifica il dato Premendo Esc si conferma la modifica e si esce dal menù 2 Nel dettaglio: PARAMETRO RIFERIMENTO Allarme sacchetto 1 Set point depressione allarme contenitore raccolta polveri (sacchetto) Revolution 150/250 Allarme sacchetto 2 Set point depressione allarme contenitore raccolta polveri (sacchetto) Revolution 350 Allarme sacchetto 3 Set point depressione allarme contenitore raccolta polveri (sacchetto) Revolution 450 Allarme filtro 1 Set point depressione allarme filtro Revolution 150/250 Allarme filtro 2 Set point depressione allarme filtro Revolution 350 Allarme filtro 3 Set point depressione allarme filtro Revolution 450 Timer service 1 Set point timer allarme manutenzione straordinaria di livello 1 (Service 1) Timer service 2 Set point timer allarme manutenzione straordinaria di livello 2 (Service 2) Timer polveri max Set point timer max allarme contenitore raccolta polveri (secchio) Standby display Set point timer attivazione risparmio energetico display

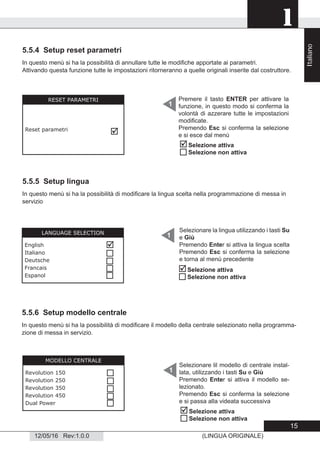

1 12/05/16 Rev:1.0.0 (LINGUA ORIGINALE) 5.5.4 Setup reset parametri In questo menù si ha la possibilità di annullare tutte le modifiche apportate ai parametri. Attivando questa funzione tutte le impostazioni ritorneranno a quelle originali inserite dal costruttore. RESET PARAMETRI Reset parametri  Premere il tasto ENTER per attivare la funzione, in questo modo si conferma la volontà di azzerare tutte le impostazioni modificate. Premendo Esc si conferma la selezione e si esce dal menù 1 5.5.5 Setup lingua In questo menù si ha la possibilità di modificare la lingua scelta nella programmazione di messa in servizio 1 5.5.6 Setup modello centrale LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Selezionare la lingua utilizzando i tasti Su e Giù Premendo Enter si attiva la lingua scelta Premendo Esc si conferma la selezione e torna al menù precedente Selezionare lil modello di centrale instal- lata, utilizzando i tasti Su e Giù Premendo Enter si attiva il modello se- lezionato. Premendo Esc si conferma la selezione e si passa alla videata successiva 1 MODELLO CENTRALE Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power       Selezione attiva Selezione non attiva   Selezione attiva Selezione non attiva   Selezione attiva Selezione non attiva In questo menù si ha la possibilità di modificare il modello della centrale selezionato nella programma- zione di messa in servizio.  Italiano 15
Manuale integrativo linea TECNO R-evolution 16 12/05/16 Rev:1.0.0(LINGUA ORIGINALE) CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. NOTE
Domestic Domestic Domestic Domestic Domestic Domestic Domestic Domestic Dome Domestic Domestic ic esti Domestic 1 12/05/16 Rev:1.0.0 • Type: domestic vacuum cleaner • Model: Tecno R-EVOLUTION • Revision 1.0.0 TECNO R-EVOLUTION Line SUPPLEMENTARY MANUAL 1 Operating configurations 2 2 Connection to the piping network (bag suction) 3 3 Replacing the dust bag (bag suction) 3 4 Auxiliary connection signal 4 5 Programming and use of the computer for controlling the central unit 5 5.1 Programming the start up 6 5.2 Alarms 8 5.3 Setting menu 8 5.4 Menu 9 5.4.1 Menu timer of the dust container 9 5.4.2 Menu suction stop 9 5.4.3 Maintenance menu 10 5.4.4 Menu info 10 5.4.5 Menu date and time 12 5.5 Setup 12 5.5.1 Setup start/stop 12 5.5.2 Set up dust collection 13 5.5.3 Set up parameters 13 5.5.4 Set up reset parameters 15 5.5.5 Set up language 15 5.5.6 Set up unit model 15 INDEX

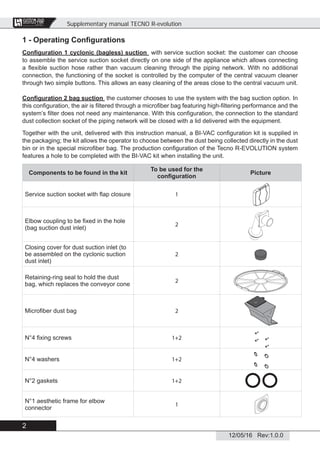

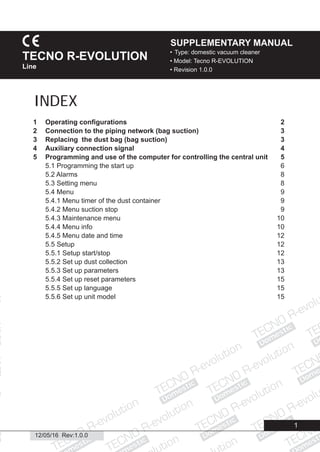

Supplementary manual TECNO R-evolution 2 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 1 - Operating Configurations Configuration 1 cyclonic (bagless) suction with service suction socket: the customer can choose to assemble the service suction socket directly on one side of the appliance which allows connecting a flexible suction hose rather than vacuum cleaning through the piping network. With no additional connection, the functioning of the socket is controlled by the computer of the central vacuum cleaner through two simple buttons. This allows an easy cleaning of the areas close to the central vacuum unit. Configuration 2 bag suction the customer chooses to use the system with the bag suction option. In this configuration, the air is filtered through a microfiber bag featuring high-filtering performance and the system’s filter does not need any maintenance. With this configuration, the connection to the standard dust collection socket of the piping network will be closed with a lid delivered with the equipment. Together with the unit, delivered with this instruction manual, a BI-VAC configuration kit is supplied in the packaging; the kit allows the operator to choose between the dust being collected directly in the dust bin or in the special microfiber bag. The production configuration of the Tecno R-EVOLUTION system features a hole to be completed with the BI-VAC kit when installing the unit. Components to be found in the kit To be used for the configuration Picture Service suction socket with flap closure 1 Elbow coupling to be fixed in the hole (bag suction dust inlet) 2 Closing cover for dust suction inlet (to be assembled on the cyclonic suction dust inlet) 2 Retaining-ring seal to hold the dust bag, which replaces the conveyor cone 2 Microfiber dust bag 2 N°4 fixing screws 1+2 N°4 washers 1+2 N°2 gaskets 1+2 N°1 aesthetic frame for elbow connector 1
2 12/05/16 Rev:1.0.0 2 - Connection to the piping network (bag suction) 1. If the service suction inlet is already assembled on the body of the appliance remove it being careful not to damage the inserted gasket. 2. In case of first installation, the body of the vacuum cleaner body is completely disconnected; for this reason, install the elbow coupling, provided with the kit, in the lower hole, being careful to position the sealing gasket in the internal side between the coupling and the body. 3. By means of the screws and washers provided in the BI-VAC kit, screw the elbow coupling to the appliance body on the outer side of the cylinder. 4. Remove the conveyor cone from the dust collection bin. 5. Position the ring seal with gasket in the special housings in the internal sides of the machine body. 6. Insert the bag, being careful to put it at the bottom end of the elbow coupling. 7. Repeat the steps described in the previous paragraph being careful to connect the pipe coming from the pipe network to the end of the elbow coupling on the appliance body (E). 8. Place the closing cover (F) at the end of the coupling of the cyclonic dust suction inlet, (see the draw- ing) since it will be no longer used; leaving this open will break-off the system suction power. 3 - Replacing the dust bag (bag suction) Switch the vacuum cleaner off by pressing the ON/OFF switch. Disassemble the dust container 1 E F 3 English

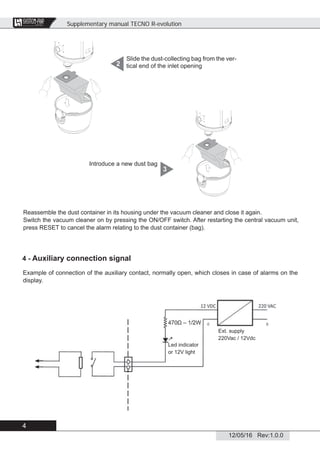

Supplementary manual TECNO R-evolution 4 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Slide the dust-collecting bag from the ver- tical end of the inlet opening2 Reassemble the dust container in its housing under the vacuum cleaner and close it again. Switch the vacuum cleaner on by pressing the ON/OFF switch. After restarting the central vacuum unit, press RESET to cancel the alarm relating to the dust container (bag). Introduce a new dust bag 3 4 - Auxiliary connection signal Example of connection of the auxiliary contact, normally open, which closes in case of alarms on the display. Led indicator or 12V light Ext. supply 220Vac / 12Vdc
2 12/05/16 Rev:1.0.0 5 - Programming and use of the computer for controlling the central unit The Tecno R-Evolution vacuum cleaner is provided with a practical display with membrane keyboard as shown below. The use of this display and the membrane keyboard allows the operator sending the inputs to the com- puter of the central unit in order to select the various functions, programme the routine maintenance and upload specific data. The data uploading is carried out as follows: • Press the up and down arrows to scroll in the menu on the display and modify the value on the display. • Press ENTER to save data or confirm the selection • Press the Right (dx) and Left (sx) arrows to change the values on the display • Press ESC to exit the display screen 5 English

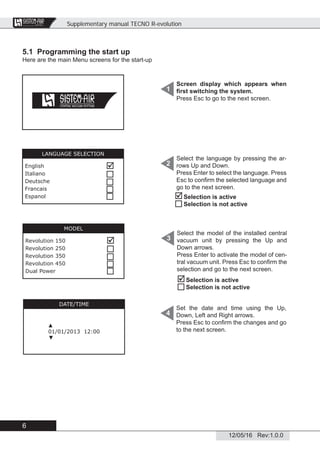

Supplementary manual TECNO R-evolution 6 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.1 Programming the start up Here are the main Menu screens for the start-up Screen display which appears when first switching the system. Press Esc to go to the next screen. Select the language by pressing the ar- rows Up and Down. Press Enter to select the language. Press Esc to confirm the selected language and go to the next screen. Set the date and time using the Up, Down, Left and Right arrows. Press Esc to confirm the changes and go to the next screen. 1 2 4 DATE/TIME ▲ 01/01/2013 12:00 ▼ LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Select the model of the installed central vacuum unit by pressing the Up and Down arrows. Press Enter to activate the model of cen- tral vacuum unit. Press Esc to confirm the selection and go to the next screen. 3 MODEL Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power        Selection is active Selection is not active   Selection is active Selection is not active

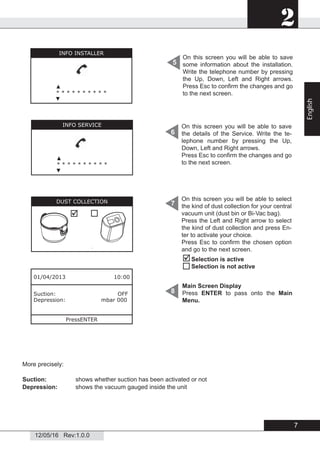

2 12/05/16 Rev:1.0.0 On this screen you will be able to save some information about the installation. Write the telephone number by pressing the Up, Down, Left and Right arrows. Press Esc to confirm the changes and go to the next screen. 5 6 7 8 01/04/2013 10:00 Suction: OFF Depression: mbar 000 PressENTER On this screen you will be able to save the details of the Service. Write the te- lephone number by pressing the Up, Down, Left and Right arrows. Press Esc to confirm the changes and go to the next screen. On this screen you will be able to select the kind of dust collection for your central vacuum unit (dust bin or Bi-Vac bag). Press the Left and Right arrow to select the kind of dust collection and press En- ter to activate your choice. Press Esc to confirm the chosen option and go to the next screen.   Selection is active Selection is not active INFO INSTALLER ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ DUST COLLECTION  Main Screen Display Press ENTER to pass onto the Main Menu. More precisely: Suction: shows whether suction has been activated or not Depression: shows the vacuum gauged inside the unit 7 English

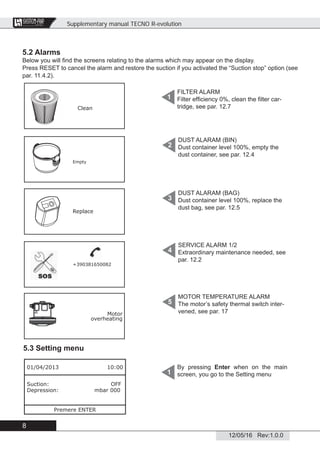

Supplementary manual TECNO R-evolution 8 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.2 Alarms Below you will find the screens relating to the alarms which may appear on the display. Press RESET to cancel the alarm and restore the suction if you activated the “Suction stop” option (see par. 11.4.2). 5.3 Setting menu By pressing Enter when on the main screen, you go to the Setting menu1 01/04/2013 10:00 Suction: OFF Depression: mbar 000 Premere ENTER FILTER ALARM Filter efficiency 0%, clean the filter car- tridge, see par. 12.7 1 DUST ALARAM (BIN) Dust container level 100%, empty the dust container, see par. 12.4 2 DUST ALARAM (BAG) Dust container level 100%, replace the dust bag, see par. 12.5 3 SERVICE ALARM 1/2 Extraordinary maintenance needed, see par. 12.2 4 MOTOR TEMPERATURE ALARM The motor’s safety thermal switch inter- vened, see par. 17 5 Clean Empty Replace +390381650082 Motor overheating

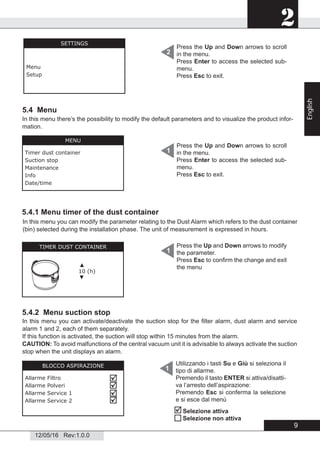

2 12/05/16 Rev:1.0.0 5.4 Menu 5.4.2 Menu suction stop 1 5.4.1 Menu timer of the dust container In this menu you can modify the parameter relating to the Dust Alarm which refers to the dust container (bin) selected during the installation phase. The unit of measurement is expressed in hours. BLOCCO ASPIRAZIONE Allarme Filtro Allarme Polveri Allarme Service 1 Allarme Service 2     In this menu you can activate/deactivate the suction stop for the filter alarm, dust alarm and service alarm 1 and 2, each of them separately. If this function is activated, the suction will stop within 15 minutes from the alarm. CAUTION: To avoid malfunctions of the central vacuum unit it is advisable to always activate the suction stop when the unit displays an alarm. Utilizzando i tasti Su e Giù si seleziona il tipo di allarme. Premendo il tasto ENTER si attiva/disatti- va l’arresto dell’aspirazione: Premendo Esc si conferma la selezione e si esce dal menù In this menu there’s the possibility to modify the default parameters and to visualize the product infor- mation.   Selezione attiva Selezione non attiva Press the Up and Down arrows to scroll in the menu. Press Enter to access the selected sub- menu. Press Esc to exit. 2 SETTINGS Menu Setup Press the Up and Down arrows to scroll in the menu. Press Enter to access the selected sub- menu. Press Esc to exit. 1 MENU Timer dust container Suction stop Maintenance Info Date/time TIMER DUST CONTAINER ▲ 10 (h) ▼ Press the Up and Down arrows to modify the parameter. Press Esc to confirm the change and exit the menu 1 9 English

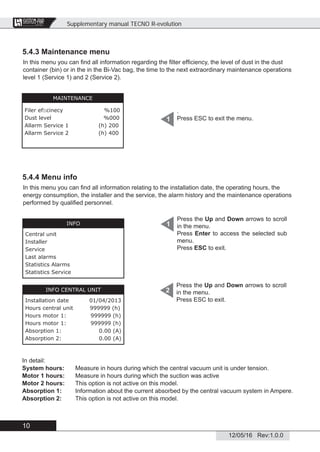

Supplementary manual TECNO R-evolution 10 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.3 Maintenance menu In this menu you can find all information regarding the filter efficiency, the level of dust in the dust container (bin) or in the in the Bi-Vac bag, the time to the next extraordinary maintenance operations level 1 (Service 1) and 2 (Service 2). 5.4.4 Menu info In this menu you can find all information relating to the installation date, the operating hours, the energy consumption, the installer and the service, the alarm history and the maintenance operations performed by qualified personnel. . Press ESC to exit the menu.1 MAINTENANCE Filer efficinecy %100 Dust level %000 Allarm Service 1 (h) 200 Allarm Service 2 (h) 400 In detail: System hours: Measure in hours during which the central vacuum unit is under tension. Motor 1 hours: Measure in hours during which the suction was active Motor 2 hours: This option is not active on this model. Absorption 1: Information about the current absorbed by the central vacuum system in Ampere. Absorption 2: This option is not active on this model. 1INFO Central unit Installer Service Last alarms Statistics Alarms Statistics Service Press the Up and Down arrows to scroll in the menu. Press Enter to access the selected sub menu. Press ESC to exit. INFO CENTRAL UNIT Installation date 01/04/2013 Hours central unit 999999 (h) Hours motor 1: 999999 (h) Hours motor 1: 999999 (h) Absorption 1: 0.00 (A) Absorption 2: 0.00 (A) 2 Press the Up and Down arrows to scroll in the menu. Press ESC to exit.

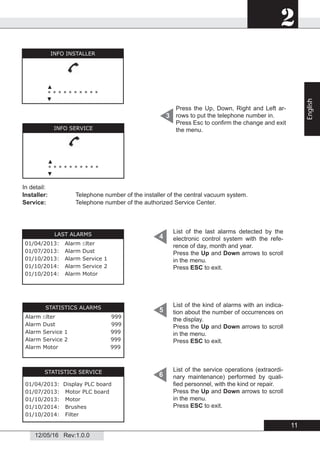

2 12/05/16 Rev:1.0.0 List of the service operations (extraordi- nary maintenance) performed by quali- fied personnel, with the kind or repair. Press the Up and Down arrows to scroll in the menu. Press ESC to exit. STATISTICS SERVICE 01/04/2013: Display PLC board 01/07/2013: Motor PLC board 01/10/2013: Motor 01/10/2014: Brushes 01/10/2014: Filter In detail: Installer: Telephone number of the installer of the central vacuum system. Service: Telephone number of the authorized Service Center. 3 Press the Up, Down, Right and Left ar- rows to put the telephone number in. Press Esc to confirm the change and exit the menu. LAST ALARMS 01/04/2013: Alarm filter 01/07/2013: Alarm Dust 01/10/2013: Alarm Service 1 01/10/2014: Alarm Service 2 01/10/2014: Alarm Motor STATISTICS ALARMS Alarm filter 999 Alarm Dust 999 Alarm Service 1 999 Alarm Service 2 999 Alarm Motor 999 List of the last alarms detected by the electronic control system with the refe- rence of day, month and year. Press the Up and Down arrows to scroll in the menu. Press ESC to exit. 4 List of the kind of alarms with an indica- tion about the number of occurrences on the display. Press the Up and Down arrows to scroll in the menu. Press ESC to exit. 5 6 INFO INSTALLER ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ 11 English

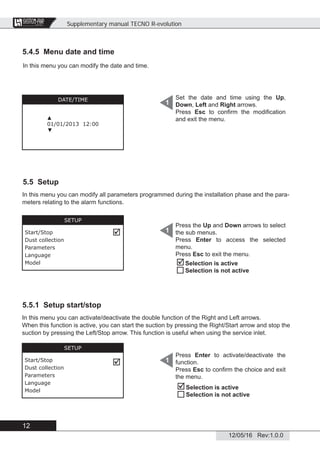

Supplementary manual TECNO R-evolution 12 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.5 Menu date and time 5.5 Setup In this menu you can modify all parameters programmed during the installation phase and the para- meters relating to the alarm functions. 5.5.1 Setup start/stop In this menu you can activate/deactivate the double function of the Right and Left arrows. When this function is active, you can start the suction by pressing the Right/Start arrow and stop the suction by pressing the Left/Stop arrow. This function is useful when using the service inlet. In this menu you can modify the date and time. Set the date and time using the Up, Down, Left and Right arrows. Press Esc to confirm the modification and exit the menu. 1DATE/TIME ▲ 01/01/2013 12:00 ▼ Press the Up and Down arrows to select the sub menus. Press Enter to access the selected menu. Press Esc to exit the menu. 1 SETUP Start/Stop Dust collection Parameters Language Model    Selection is active Selection is not active Press Enter to activate/deactivate the function. Press Esc to confirm the choice and exit the menu. 1   Selection is active Selection is not active SETUP Start/Stop Dust collection Parameters Language Model
2 12/05/16 Rev:1.0.0 5.5.2 Set up dust collection In this menu you can modify the kind of dust collection (dust bin or bag) used by the central vacuum unit. 5.5.3 Set up parameters In this menu you can modify the parameters relating to the functioning of the central vacuum unit set by the construction company. CAUTION: These modifications may alter the correct functioning of the product. Therefore it is advisa- ble to contact the construction company before modifying any parameter. 1 Press the Right and Left arrows to select the kind of dust collection and press En- ter the activate the chosen function. Press Esc to confirm the choice and exit the menu.   Selection is active Selection is not active DUST COLLECTION  PARAMETERS Timer service 1 <200> (h) Timer service 2 <400> (h) Timer Dust max <032> (h) PARAMETERS Alarm bag 1 <164> mbar Alarm bag 2 <180> mbar Alarm bag 3 <240> mbar PARAMETERS Alarm filter 1 <085> mbar Alarm filter 2 <085> mbar Alarm filter 3 <100> mbar Press the Up and Down arrows to select the parameter. Press the Left and Right arrows to mo- dify the parameter. Press Esc to confirm the modification and exit the menu. 1 13 English

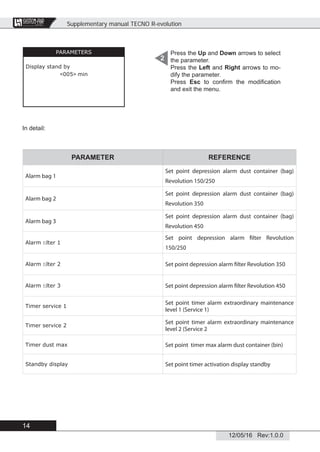

Supplementary manual TECNO R-evolution 14 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. PARAMETERS Display stand by <005> min Press the Up and Down arrows to select the parameter. Press the Left and Right arrows to mo- dify the parameter. Press Esc to confirm the modification and exit the menu. 2 In detail: PARAMETER REFERENCE Alarm bag 1 Set point depression alarm dust container (bag) Revolution 150/250 Alarm bag 2 Set point depression alarm dust container (bag) Revolution 350 Alarm bag 3 Set point depression alarm dust container (bag) Revolution 450 Alarm filter 1 Set point depression alarm filter Revolution 150/250 Alarm filter 2 Set point depression alarm filter Revolution 350 Alarm filter 3 Set point depression alarm filter Revolution 450 Timer service 1 Set point timer alarm extraordinary maintenance level 1 (Service 1) Timer service 2 Set point timer alarm extraordinary maintenance level 2 (Service 2 Timer dust max Set point timer max alarm dust container (bin) Standby display Set point timer activation display standby

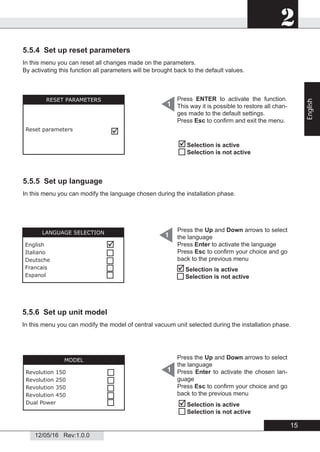

2 12/05/16 Rev:1.0.0 5.5.4 Set up reset parameters In this menu you can reset all changes made on the parameters. By activating this function all parameters will be brought back to the default values. 5.5.5 Set up language In this menu you can modify the language chosen during the installation phase. 5.5.6 Set up unit model Selection is active Selection is not active RESET PARAMETERS Reset parameters  Press ENTER to activate the function. This way it is possible to restore all chan- ges made to the default settings. Press Esc to confirm and exit the menu. 1   Selection is active Selection is not active 1LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Press the Up and Down arrows to select the language Press Enter to activate the language Press Esc to confirm your choice and go back to the previous menu    Selection is active Selection is not active Press the Up and Down arrows to select the language Press Enter to activate the chosen lan- guage Press Esc to confirm your choice and go back to the previous menu 1 MODEL Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power      In this menu you can modify the model of central vacuum unit selected during the installation phase.  15 English
Supplementary manual TECNO R-evolution 16 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. NOTES

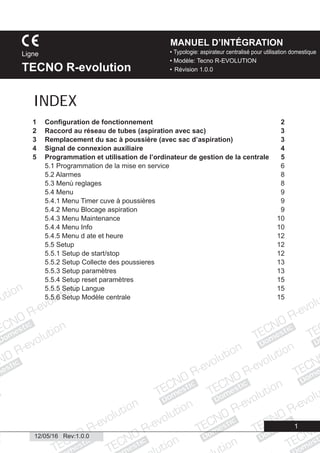

Domestic Domestic Domestic Domestic Domestic Domestic Domestic Domestic Dome Domestic Domestic ic esti Domestic 1 • Typologie: aspirateur centralisé pour utilisation domestique • Modèle: Tecno R-EVOLUTION • Révision 1.0.0 Ligne TECNO R-evolution MANUEL D’INTÉGRATION 12/05/16 Rev:1.0.0 1 Configuration de fonctionnement 2 2 Raccord au réseau de tubes (aspiration avec sac) 3 3 Remplacement du sac à poussière (avec sac d’aspiration) 3 4 Signal de connexion auxiliaire 4 5 Programmation et utilisation de l’ordinateur de gestion de la centrale 5 5.1 Programmation de la mise en service 6 5.2 Alarmes 8 5.3 Menù reglages 8 5.4 Menu 9 5.4.1 Menu Timer cuve à poussières 9 5.4.2 Menu Blocage aspiration 9 5.4.3 Menu Maintenance 10 5.4.4 Menu Info 10 5.4.5 Menu d ate et heure 12 5.5 Setup 12 5.5.1 Setup de start/stop 12 5.5.2 Setup Collecte des poussieres 13 5.5.3 Setup paramètres 13 5.5.4 Setup reset paramètres 15 5.5.5 Setup Langue 15 5.5.6 Setup Modèle centrale 15 INDEX

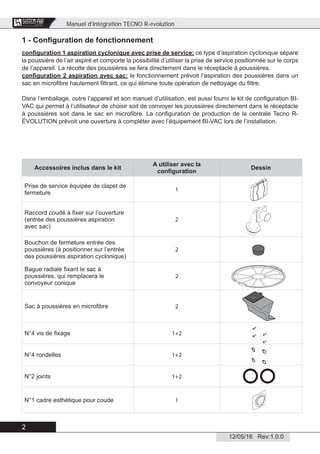

Manuel d’intégration TECNO R-evolution 2 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 1 - Configuration de fonctionnement configuration 1 aspiration cyclonique avec prise de service: ce type d’aspiration cyclonique sépare la poussière de l’air aspiré et comporte la possibilité d’utiliser la prise de service positionnée sur le corps de l’appareil. La récolte des poussières se fera directement dans le réceptacle à poussières. configuration 2 aspiration avec sac: le fonctionnement prévoit l’aspiration des poussières dans un sac en microfibre hautement filtrant, ce qui élimine toute opération de nettoyage du filtre. Dans l’emballage, outre l’appareil et son manuel d’utilisation, est aussi fourni le kit de configuration BI- VAC qui permet à l’utilisateur de choisir soit de convoyer les poussières directement dans le réceptacle à poussières soit dans le sac en microfibre. La configuration de production de la centrale Tecno R- ÉVOLUTION prévoit une ouverture à compléter avec l’équipement BI-VAC lors de l’installation. Accessoires inclus dans le kit A utiliser avec la configuration Dessin Prise de service équipée de clapet de fermeture 1 Raccord coudé à fixer sur l’ouverture (entrée des poussières aspiration avec sac) 2 Bouchon de fermeture entrée des poussières (à positionner sur l’entrée des poussières aspiration cyclonique) 2 Bague radiale fixant le sac à poussières, qui remplacera le convoyeur conique 2 Sac à poussières en microfibre 2 N°4 vis de fixage 1+2 N°4 rondelles 1+2 N°2 joints 1+2 N°1 cadre esthétique pour coude 1

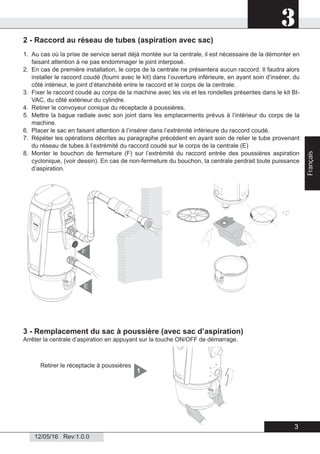

3 12/05/16 Rev:1.0.0 2 - Raccord au réseau de tubes (aspiration avec sac) 1. Au cas où la prise de service serait déjà montée sur la centrale, il est nécessaire de la démonter en faisant attention à ne pas endommager le joint interposé. 2. En cas de première installation, le corps de la centrale ne présentera aucun raccord. Il faudra alors installer le raccord coudé (fourni avec le kit) dans l’ouverture inférieure, en ayant soin d’insérer, du côté intérieur, le joint d’étanchéité entre le raccord et le corps de la centrale. 3. Fixer le raccord coudé au corps de la machine avec les vis et les rondelles présentes dans le kit BI- VAC, du côté extérieur du cylindre. 4. Retirer le convoyeur conique du réceptacle à poussières. 5. Mettre la bague radiale avec son joint dans les emplacements prévus à l’intérieur du corps de la machine. 6. Placer le sac en faisant attention à l’insérer dans l’extrémité inférieure du raccord coudé. 7. Répéter les opérations décrites au paragraphe précédent en ayant soin de relier le tube provenant du réseau de tubes à l’extrémité du raccord coudé sur le corps de la centrale (E) 8. Monter le bouchon de fermeture (F) sur l’extrémité du raccord entrée des poussières aspiration cyclonique, (voir dessin). En cas de non-fermeture du bouchon, la centrale perdrait toute puissance d’aspiration. 3 - Remplacement du sac à poussière (avec sac d’aspiration) Arrêter la centrale d’aspiration en appuyant sur la touche ON/OFF de démarrage. Retirer le réceptacle à poussières 1 E F 3 Français

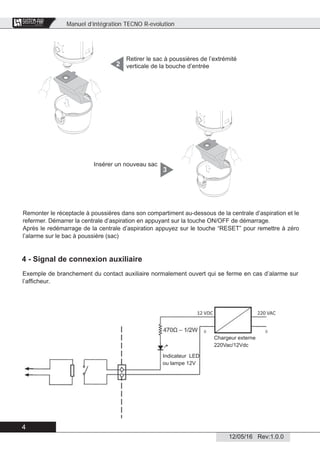

Manuel d’intégration TECNO R-evolution 4 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Retirer le sac à poussières de l’extrémité verticale de la bouche d’entrée2 Remonter le réceptacle à poussières dans son compartiment au-dessous de la centrale d’aspiration et le refermer. Démarrer la centrale d’aspiration en appuyant sur la touche ON/OFF de démarrage. Après le redémarrage de la centrale d’aspiration appuyez sur le touche “RESET” pour remettre à zéro l’alarme sur le bac à poussière (sac) Insérer un nouveau sac 3 4 - Signal de connexion auxiliaire Exemple de branchement du contact auxiliaire normalement ouvert qui se ferme en cas d’alarme sur l’afficheur. Indicateur LED ou lampe 12V Chargeur externe 220Vac/12Vdc
3 12/05/16 Rev:1.0.0 5 - Programmation et utilisation de l’ordinateur de gestion de la centrale La centrale d’aspiration Tecno R-évolution est équipée d’un écran avec un clavier à membrane. Voir dessin ci-dessous. Via cet écran et le clavier à membrane il est possible d’envoyer des commandes à l’ordinateur de gestion de la centrale, pour effectuer les choix de fonctionnement, programmer l’entretien ordinaire et saisir des données personnelles. La saisie des données se fait de la manière suivante: • Pour modifier la valeur qui apparaît sur l’écran, il faut appuyer sur les flèches haut et bas • Appuyer sur “entrée” pour mémoriser la donnée saisie ou le choix effectué • sur les flèches dx et sx pour modifier la valeur affichée à l’écran • Appuyer sur “esc” pour sortir de la page-écran 5 Français

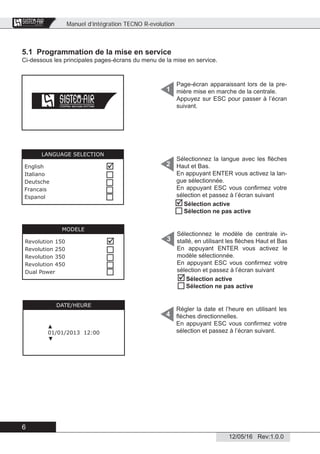

Manuel d’intégration TECNO R-evolution 6 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.1 Programmation de la mise en service Ci-dessous les principales pages-écrans du menu de la mise en service. Page-écran apparaissant lors de la pre- mière mise en marche de la centrale. Appuyez sur ESC pour passer à l’écran suivant. 1 Sélectionnez la langue avec les flèches Haut et Bas. En appuyant ENTER vous activez la lan- gue sélectionnée. En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant Régler la date et l’heure en utilisant les flèches directionnelles. En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant. 2 4 DATE/HEURE ▲ 01/01/2013 12:00 ▼ LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Sélectionnez le modèle de centrale in- stallé, en utilisant les flèches Haut et Bas En appuyant ENTER vous activez le modèle sélectionnée. En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant 3 MODELE Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power        Sélection active Sélection ne pas active   Sélection active Sélection ne pas active

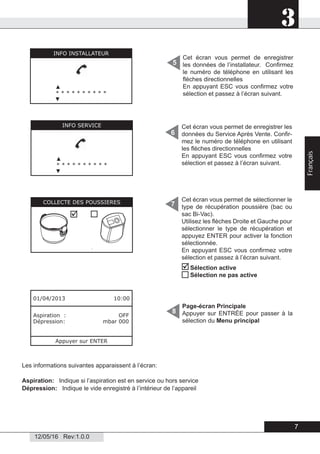

3 12/05/16 Rev:1.0.0 Page-écran Principale Appuyer sur ENTRÉE pour passer à la sélection du Menu principal 8 Les informations suivantes apparaissent à l’écran: Aspiration: Indique si l’aspiration est en service ou hors service Dépression: Indique le vide enregistré à l’intérieur de l’appareil Cet écran vous permet de enregistrer les données de l’installateur. Confirmez le numéro de téléphone en utilisant les flèches directionnelles En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant. 5 6 7 01/04/2013 10:00 Aspiration : OFF Dépression: mbar 000 Appuyer sur ENTER Cet écran vous permet de enregistrer les données du Service Après Vente. Confir- mez le numéro de téléphone en utilisant les flèches directionnelles En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant. Cet écran vous permet de sélectionner le type de récupération poussière (bac ou sac Bi-Vac). Utilisez les flèches Droite et Gauche pour sélectionner le type de récupération et appuyez ENTER pour activer la fonction sélectionnée. En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant. INFO INSTALLATEUR ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ COLLECTE DES POUSSIERES    Sélection active Sélection ne pas active 7 Français
Manuel d’intégration TECNO R-evolution 8 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.2 Alarmes Les écrans de menu suivants correspond aux alarmes qui peuvent apparaître sur l’écran. Appuyant sur RESET on va annuler l’alarme et on peut continuer à aspirer, sauf dans le cas le « arrêt d’aspiration » été activé (voir par.11.4.2). 5.3 Menù reglages FILTRE ALARME Efficacité du filtre 0%, nettoyer la cartou- che filtrante, voir par. 12.7 1 ALARME POUSSIERE (BAC) Niveau bac à poussière à 100%, videz- le, voir par. 12.4 2 ALARME POUSSIERE (SAC) Niveau sac à 100%, remplacez-le, voir par. 12.5 3 ALARME SERVICE 1/2 Nécessité d’entretien extraordinaire, voir par. 12.2 4 ALARME PROTECTION TERMIQUE MOTEUR Intervention à faire ; protection thermi- que du moteur, voir par. 17 5 Nettoyer Vide Remplacer +390381650082 Surchauffe du moteur Dans le menu de l’écran principal, en appuyant sur ENTER vous irez dans le menu paramètres. 1 01/04/2013 10:00 Aspiration : OFF Dépression: mbar 000 Appuyer sur ENTER
3 12/05/16 Rev:1.0.0 5.4 Menu 5.4.2 Menu Blocage aspiration 5.4.1 Menu Timer cuve à poussières Dans ce menu, vous avez la possibilité de changer le paramètre pour l’alarme du récupération pous- sière suivant le type (bac) sélectionné dans la configuration de mis en marche. L’unité de mesure est exprimée en heures. Dans ce menu, vous avez la possibilité de modifier les paramètres par défaut et voir les information sur le produit Utiliser les flèches Haut et Bas pour faire défiler le menu. En appuyant ENTER vous accédez au sous-menu sélectionné. En appuyant ESC vous quittez le menu 2 REGLAGES Menu Setup En utilisant le flèches Haut et Bas sélec- tionnez le sous-menu. Appuyez sur ENTER pour accéder au menu sélectionné Appuyez sur ESC pour quitter le menu 1 MENU Timer cuve à poussières Blocage aspiration Maintenance Info Date/heure TIMER CUVE À POUSSIÈRES ▲ 10 (h) ▼ En utilisant le touches Haut et Bas vous modifiez le paramètre En appuyant ESC vous confirmez votre sélection et et quitte le menu 1 1BLOCAGE ASPIRATION Alarme filtre Alarme poussière Alarme Service 1 Alarme Service 2     Dans ce menu, vous avez la possibilité d’activer / désactiver l’arrêt de l’aspiration dans le cas d’un alarme entre filtre, alarme poussière, alarme entretien 1 et 2. Dans le cas où la fonction est active l’aspiration s’arrête après 15 minutes. ATTENTION: Pour éviter tout dysfonctionnement de l’aspirateur central est recommandé de toujours configurer l’ arrêt de l’aspiration à la présence d’alarmes. Utilisez les touches Haut et Bas pour sélectionner le type d’alarme. En appuyant sur le touche ENTER vous activez/désactivez l’arrêt de l’aspiration. En appuyant ESC vous confirmez votre sélection et passez à l’écran suivant. e si esce dal menù   Sélection active Sélection ne pas active 9 Français
Manuel d’intégration TECNO R-evolution 10 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.3 Menu Maintenance 5.4.4 Menu Info . En appuyant ESC vous quittez le menu.1 MAINTENANCE Efficacité du filtre % 100 Niveau de poussière % 000 Alarme Service 1 (h) 200 Alarme Service 2 (h) 400 Dans ce menu, vous pouvez vérifier les informations sur: le niveau d’efficacité de la filtration des poussières ; le niveau des poussières dans le bac ou sac récolte ; quand il faudra faire l’entretien extraordinaire de niveau 1 (Service 1) et 2 (Service 2). Dans le détail: Heures machine: Information en heures sur le temps pendant lequel la machine a été mise sous tension Heures moteur 1: Information en heures sur le temps lorsque l’aspiration est activée Heures moteur 2: Information ne pas active pour ce modèle Courant 1: Information sur la quantité en ampères de courant consommé par le système d’aspiration Courant 2: informations ne pas active pour ce modèle 1INFO Machine Installateur Service Dernières alarmes Statistiques alarmes Statistiques service Dans ce menu, vous avez la possibilité de consulter les informations en ce qui concerne : la date d’in- stallation, les heures de fonctionnement, la consommation d’énergie, l’ installateur et le SAV, l’histori- que des alarmes, les entretiens effectués par du personnel qualifié. Utiliser les flèches Haut et Bas pour faire défiler le menu. Appuyez sur ENTER pour accéder au sous-menu sélectionné. Appuyez sur ESC pour quitter le menu. INFO MACHINE Date d’installation 01/04/2013 Heures machine: 999999 (h) Heures moteur 1: 999999 (h) Heures moteur 2: 999999 (h) Courant 1: 00.0 (A) Courant 2: 00.0 (A) 2 Utiliser les flèches Haut et Bas pour faire défiler le menu Appuyez sur ESC pour quitter le menu.
3 12/05/16 Rev:1.0.0 Liste des interventions (entretien extraor- dinaire) effectués par du personnel quali- fié avec le détail. Utiliser les flèches de haut en bas pour faire défiler le menu. Appuyez sur ESC pour quitter le menu. Dans le détail: Info installateur: contact téléphonique de l’ installateur du système. Info Service: contact téléphonique du SAV autorisé. 3 Utilisez les flèches Haut, Bas, Droite et Gauche pour enregistrer le numéro de téléphone. En appuyant ESC on confirme la modifi- cation on quitte le menu DERNIÈRES ALARMES 01/04/2013: Filtre 01/07/2013: Poussiere 01/10/2013: Service 1 01/10/2014: Service 2 01/10/2014: Moteur STATISTIQUES ALARMES Filtre 999 Poussiere 999 Service 1 999 Service 2 999 Moteur 999 STATISTIQUES SERVICE 01/04/2013: Carte écran 01/07/2013: Carte moteur 01/10/2013: Moteur 01/10/2014: Charbons 01/10/2014: Filtre Liste des récents alarmes détectés par le contrôle électronique avec mention du jour, le mois et l’année. Utiliser les flèches haut en bas pour faire défiler le menu. Appuyez sur ESC pour quitter le menu. 4 Liste des types d’alarme avec l’indication du nombre de vues affichés. Utiliser les flèches de haut en bas pour faire défiler le menu. Appuyez sur ESC pour quitter le menu. 5 6 INFO INSTALLATEUR ▲ * * * * * * * * * * ▼ INFO SERVICE ▲ * * * * * * * * * * ▼ 11 Français

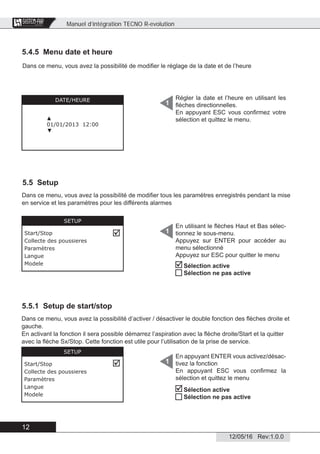

Manuel d’intégration TECNO R-evolution 12 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.5 Menu date et heure 5.5 Setup 5.5.1 Setup de start/stop Dans ce menu, vous avez la possibilité de modifier le réglage de la date et de l’heure Régler la date et l’heure en utilisant les flèches directionnelles. En appuyant ESC vous confirmez votre sélection et quittez le menu. 1DATE/HEURE ▲ 01/01/2013 12:00 ▼ En utilisant le flèches Haut et Bas sélec- tionnez le sous-menu. Appuyez sur ENTER pour accéder au menu sélectionné Appuyez sur ESC pour quitter le menu 1 SETUP Start/Stop Collecte des poussieres Paramètres Langue Modele  Dans ce menu, vous avez la possibilité de modifier tous les paramètres enregistrés pendant la mise en service et les paramètres pour les différents alarmes   Sélection active Sélection ne pas active Dans ce menu, vous avez la possibilité d’activer / désactiver le double fonction des flèches droite et gauche. En activant la fonction il sera possible démarrez l’aspiration avec la flèche droite/Start et la quitter avec la flèche Sx/Stop. Cette fonction est utile pour l’utilisation de la prise de service. En appuyant ENTER vous activez/désac- tivez la fonction En appuyant ESC vous confirmez la sélection et quittez le menu 1 Sélection active Sélection ne pas active SETUP Start/Stop Collecte des poussieres Paramètres Langue Modele
3 12/05/16 Rev:1.0.0 5.5.2 Setup Collecte des poussieres Dans ce menu, vous avez la possibilité de modifier la sélection du type de récipient de récolte de la poussière (bac ou sac) utilisé par la machine. 5.5.3 Setup paramètres 1 Utilisez les flèches droite et gauche pour sélectionner le récipient et appuyez EN- TER pour activer la fonction sélectionnée. Appuyez sur ESC pour confirmer la sélection et quittez le menu COLLECTE DES POUSSIERES  Sélection active Sélection ne pas active Dans ce menu, vous avez la possibilité de modifier les paramètres de fonctionnement de la centrale d’aspiration enregistrés par le fabricant. AVERTISSEMENT: ces changements pourraient affecter le bon fonctionnement du produit, donc avant de modifier n’importe quel paramètre est nécessaire de contacter le fabricant du produit. PARAMÈTRES Alarme sac 1 <164> mbar Alarme sac 2 <180> mbar Alarme sac 3 <240> mbar PARAMÈTRES Alarme filtre 1 <085> mbar Alarme filtre 2 <085> mbar Alarme filtre 3 <100> mbar PARAMÈTRES Timer service 1 <200> (h) Timer service 2 <400> (h) Timer poussières maxi <032> (h) Avec les flèches haut et bas vous sélec- tionnez le paramètre. Avec les flèches droite et gauche vous modifiez le donné Appuyez sur ESC pour confirmer la sélection et quittez le menu 1 13 Français

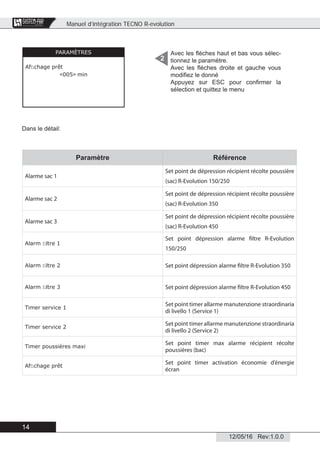

Manuel d’intégration TECNO R-evolution 14 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. PARAMÈTRES Affichage prêt <005> min Avec les flèches haut et bas vous sélec- tionnez le paramètre. Avec les flèches droite et gauche vous modifiez le donné Appuyez sur ESC pour confirmer la sélection et quittez le menu 2 Dans le détail: Paramètre Référence Alarme sac 1 Set point de dépression récipient récolte poussière (sac) R-Evolution 150/250 Alarme sac 2 Set point de dépression récipient récolte poussière (sac) R-Evolution 350 Alarme sac 3 Set point de dépression récipient récolte poussière (sac) R-Evolution 450 Alarm filtre 1 Set point dépression alarme filtre R-Evolution 150/250 Alarm filtre 2 Set point dépression alarme filtre R-Evolution 350 Alarm filtre 3 Set point dépression alarme filtre R-Evolution 450 Timer service 1 Set point timer allarme manutenzione straordinaria di livello 1 (Service 1) Timer service 2 Set point timer allarme manutenzione straordinaria di livello 2 (Service 2) Timer poussières maxi Set point timer max alarme récipient récolte poussières (bac) Affichage prêt Set point timer activation économie d’énergie écran

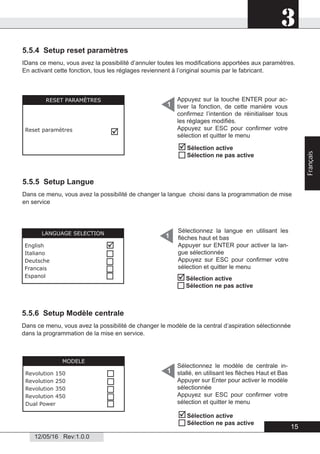

3 12/05/16 Rev:1.0.0 5.5.4 Setup reset paramètres IDans ce menu, vous avez la possibilité d’annuler toutes les modifications apportées aux paramètres. En activant cette fonction, tous les réglages reviennent à l’original soumis par le fabricant. 5.5.5 Setup Langue Dans ce menu, vous avez la possibilité de changer la langue choisi dans la programmation de mise en service 5.5.6 Setup Modèle centrale RESET PARAMÈTRES Reset paramètres  Appuyez sur la touche ENTER pour ac- tiver la fonction, de cette manière vous confirmez l’intention de réinitialiser tous les réglages modifiés. Appuyez sur ESC pour confirmer votre sélection et quitter le menu 1 Sélection active Sélection ne pas active 1LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Sélectionnez la langue en utilisant les flèches haut et bas Appuyer sur ENTER pour activer la lan- gue sélectionnée Appuyez sur ESC pour confirmer votre sélection et quitter le menu Sélection active Sélection ne pas active Sélectionnez le modèle de centrale in- stallé, en utilisant les flèches Haut et Bas Appuyer sur Enter pour activer le modèle sélectionnée Appuyez sur ESC pour confirmer votre sélection et quitter le menu 1 MODELE Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power     Dans ce menu, vous avez la possibilité de changer le modèle de la central d’aspiration sélectionnée dans la programmation de la mise en service. Sélection active Sélection ne pas active  15 Français

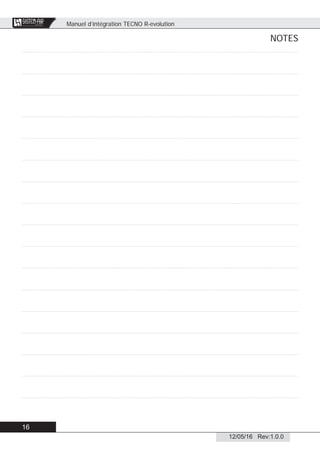

Manuel d’intégration TECNO R-evolution 16 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. NOTES
Domestic Domestic Domestic Domestic Domestic Domestic Domestic Domestic Dome Domestic Domestic ic esti Domestic 12/05/16 Rev:1.0.0 1 • Typ: Zentral-Staubsauger Zivilbereich • Modell: Tecno R-evolution • Revision 1.0.0 Linie TECNO R-evolution ERGÄNZUNGSHANDBUCH 1 Ausstattung und Zubehör 2 2 Verbindungen der Rohrleitungsnetze (Staubsaugerbeutel) 3 3 Austausch Staubbeutel (Staubbeutelsaugung) 3 4 Verbindung Hilfssignal 4 5 Programmierung und Benutzung des Zentralcomputers 5 5.1 Programmierung für die Inbetriebnahme 6 5.2 Alarme 8 5.3 Menü Einstellungen 8 5.4 Menü 9 5.4.1 Menü Timer des Staubbehälters 9 5.4.2 Menü Absaugung blockieren 9 5.4.3 Menü Wartung 10 5.4.4 Menu Informationen 10 5.4.5 Menü Datum und Uhrzeit 12 5.5 Einrichtung 12 5.5.1 Einrichtung Start / Stop 12 5.5.2 Einrichtung Staubabsaugung 13 5.5.3 Einrichtung Parameter 13 5.5.4 Einrichtung Reset Parameter 15 5.5.5 Einrichtung Sprache 15 5.5.6 Einrichtung Modell der Zentrale 15 INDEX

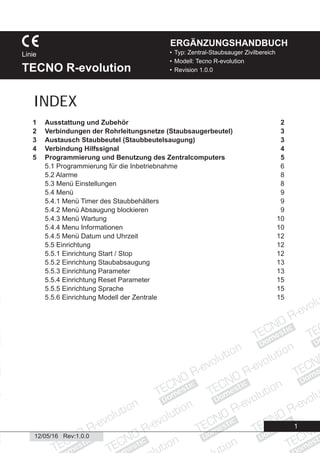

Ergänzungshandbuch TECNO R-evolution 2 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 1 - Ausstattung und Zubehör Konfiguration 1 Zyklonsaugung mit Service-Anschluss: die Funktion erfolgt mit Zyklonabschnitt des Staubes von der Ansaugluft mit der Möglichkeit, den Service-Anschluss am Maschinenkörper zu nutzen und die Ansammlung des Staubes erfolgt direkt im Staubbehälter; Konfiguration 2 Staubbeutel: die Funktion erfolgt durch Ansaugung in den Staubbeutel aus Mikrofa- ser mit hoher Filterleistung, wodurch der Filter nicht gereinigt werden muss. In der Verpackung des Gerätes, zusammen mit dem Gerät und dieser Bedienungsanleitung, wird das Konfigurationsset BI-VAC geliefert, das dem Benutzer erlaubt, sich zu entscheiden, ob die Staubsamm- lung direkt im Behälter oder im speziellen Mikrofaserbeutel erfolgen soll. Die Werkskonfiguration der Zentrale Tecno R-EVOLUTION sieht eine Öffnung vor, die durch das BI-VAC-Zubehör bei der Installati- on vervollständigt werden muss. Teil im Set Für die Konfiguration Abbildung Service-Anschluss mit Verschlussklappe 1 Winkelanschluss, der in der Öffnung befestigt werden muss (Staubeingang in den Staubbeutel) 2 Verschluss für Staubeingang (am Staubeingang der Zyklonsaugung zu befestigen) 2 Umfangsring für die Halterung des Staubbeutels, der den Führungstrichter ersetzt 2 Staubbeutel aus Mikrofaser 2 N°4 Befestigungsschrauben 1+2 N°4 Unterlegscheiben 1+2 N°2 Dichtungen 1+2 N°1 ästhetischer Rahmen für Bogen 1

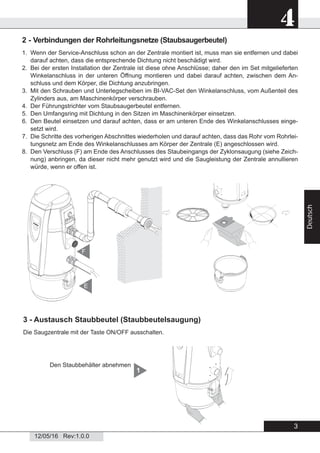

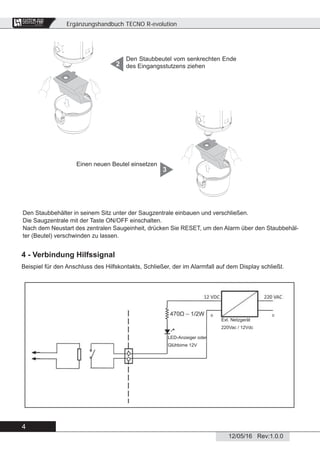

3 4 12/05/16 Rev:1.0.0 Deutsch 2 - Verbindungen der Rohrleitungsnetze (Staubsaugerbeutel) 1. Wenn der Service-Anschluss schon an der Zentrale montiert ist, muss man sie entfernen und dabei darauf achten, dass die entsprechende Dichtung nicht beschädigt wird. 2. Bei der ersten Installation der Zentrale ist diese ohne Anschlüsse; daher den im Set mitgelieferten Winkelanschluss in der unteren Öffnung montieren und dabei darauf achten, zwischen dem An- schluss und dem Körper, die Dichtung anzubringen. 3. Mit den Schrauben und Unterlegscheiben im BI-VAC-Set den Winkelanschluss, vom Außenteil des Zylinders aus, am Maschinenkörper verschrauben. 4. Der Führungstrichter vom Staubsaugerbeutel entfernen. 5. Den Umfangsring mit Dichtung in den Sitzen im Maschinenkörper einsetzen. 6. Den Beutel einsetzen und darauf achten, dass er am unteren Ende des Winkelanschlusses einge- setzt wird. 7. Die Schritte des vorherigen Abschnittes wiederholen und darauf achten, dass das Rohr vom Rohrlei- tungsnetz am Ende des Winkelanschlusses am Körper der Zentrale (E) angeschlossen wird. 8. Den Verschluss (F) am Ende des Anschlusses des Staubeingangs der Zyklonsaugung (siehe Zeich- nung) anbringen, da dieser nicht mehr genutzt wird und die Saugleistung der Zentrale annullieren würde, wenn er offen ist. 3 - Austausch Staubbeutel (Staubbeutelsaugung) Die Saugzentrale mit der Taste ON/OFF ausschalten. Den Staubbehälter abnehmen 1 E F
Ergänzungshandbuch TECNO R-evolution 4 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Den Staubbeutel vom senkrechten Ende des Eingangsstutzens ziehen2 Den Staubbehälter in seinem Sitz unter der Saugzentrale einbauen und verschließen. Die Saugzentrale mit der Taste ON/OFF einschalten. Nach dem Neustart des zentralen Saugeinheit, drücken Sie RESET, um den Alarm über den Staubbehäl- ter (Beutel) verschwinden zu lassen. Einen neuen Beutel einsetzen 3 4 - Verbindung Hilfssignal Beispiel für den Anschluss des Hilfskontakts, Schließer, der im Alarmfall auf dem Display schließt. LED-Anzeiger oder Glühbirne 12V Ext. Netzgerät 220Vac / 12Vdc
5 4 12/05/16 Rev:1.0.0 Deutsch 5 - Programmierung und Benutzung des Zentralcomputers Die Saugzentrale Tecno R-EVOLUTION ist mit einem praktischen Display mit Membrantastatur ausge- stattet, das unten dargestellt ist. Über dieses Display und die entsprechende Membrantastatur können alle Befehle an den Verwaltungs- computer der Zentrale gesendet werden, um die Auswahl der Betriebsart, die Programmierung der normalen Wartung und die Eingabe der persönlichen Daten vorzunehmen. Die Dateneingabe erfolgt wie nachstehend: • Durch Drücken des Pfeils nach oben und unten um im Menü auf dem Display zu blättern und ändern Sie den Wert auf dem Display. • Mit Enter speichert man die eingegebenen Daten oder die getätigte Auswahl • Durch Drücken des Pfeils nach rechts und nach links wird der Wert auf dem Display verändert • Drückt man ESC verlässt man die Anzeige des Displays

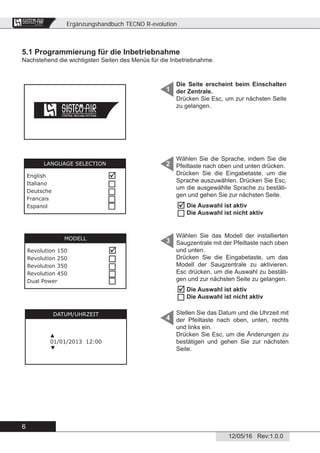

Ergänzungshandbuch TECNO R-evolution 6 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.1 Programmierung für die Inbetriebnahme Nachstehend die wichtigsten Seiten des Menüs für die Inbetriebnahme. Die Seite erscheint beim Einschalten der Zentrale. Drücken Sie Esc, um zur nächsten Seite zu gelangen. Wählen Sie die Sprache, indem Sie die Pfeiltaste nach oben und unten drücken. Drücken Sie die Eingabetaste, um die Sprache auszuwählen. Drücken Sie Esc, um die ausgewählte Sprache zu bestäti- gen und gehen Sie zur nächsten Seite. Wählen Sie das Modell der installierten Saugzentrale mit der Pfeiltaste nach oben und unten. Drücken Sie die Eingabetaste, um das Modell der Saugzentrale zu aktivieren. Esc drücken, um die Auswahl zu bestäti- gen und zur nächsten Seite zu gelangen. Stellen Sie das Datum und die Uhrzeit mit der Pfeiltaste nach oben, unten, rechts und links ein. Drücken Sie Esc, um die Änderungen zu bestätigen und gehen Sie zur nächsten Seite. 1 2 3 4 Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   DATUM/UHRZEIT ▲ 01/01/2013 12:00 ▼ LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      MODELL Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power     

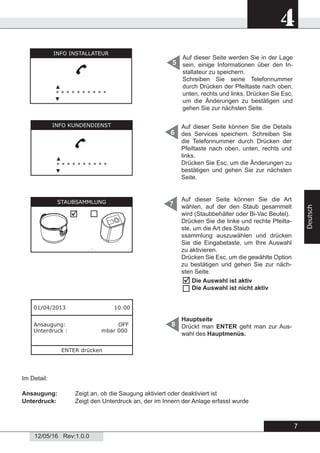

7 4 12/05/16 Rev:1.0.0 Deutsch Hauptseite Drückt man ENTER geht man zur Aus- wahl des Hauptmenüs. 8 Im Detail: Ansaugung: Zeigt an, ob die Saugung aktiviert oder deaktiviert ist Unterdruck: Zeigt den Unterdruck an, der im Innern der Anlage erfasst wurde Auf dieser Seite werden Sie in der Lage sein, einige Informationen über den In- stallateur zu speichern. Schreiben Sie seine Telefonnummer durch Drücken der Pfeiltaste nach oben, unten, rechts und links. Drücken Sie Esc, um die Änderungen zu bestätigen und gehen Sie zur nächsten Seite. 5 6 7 01/04/2013 10:00 Ansaugung: OFF Unterdruck : mbar 000 ENTER drücken Auf dieser Seite können Sie die Details des Services speichern. Schreiben Sie die Telefonnummer durch Drücken der Pfeiltaste nach oben, unten, rechts und links. Drücken Sie Esc, um die Änderungen zu bestätigen und gehen Sie zur nächsten Seite. Auf dieser Seite können Sie die Art wählen, auf der den Staub gesammelt wird (Staubbehälter oder Bi-Vac Beutel). Drücken Sie die linke und rechte Pfeilta- ste, um die Art des Staub ssammlung auszuwählen und drücken Sie die Eingabetaste, um Ihre Auswahl zu aktivieren. Drücken Sie Esc, um die gewählte Option zu bestätigen und gehen Sie zur näch- sten Seite. INFO INSTALLATEUR ▲ * * * * * * * * * * ▼ INFO KUNDENDIENST ▲ * * * * * * * * * * ▼ STAUBSAMMLUNG  Die Auswahl ist aktiv Die Auswahl ist nicht aktiv  

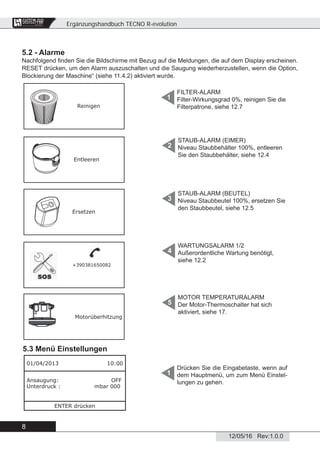

Ergänzungshandbuch TECNO R-evolution 8 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.2 - Alarme Nachfolgend finden Sie die Bildschirme mit Bezug auf die Meldungen, die auf dem Display erscheinen. RESET drücken, um den Alarm auszuschalten und die Saugung wiederherzustellen, wenn die Option, Blockierung der Maschine“ (siehe 11.4.2) aktiviert wurde. 5.3 Menü Einstellungen Drücken Sie die Eingabetaste, wenn auf dem Hauptmenü, um zum Menü Einstel- lungen zu gehen. 1 FILTER-ALARM Filter-Wirkungsgrad 0%, reinigen Sie die Filterpatrone, siehe 12.7 1 STAUB-ALARM (EIMER) Niveau Staubbehälter 100%, entleeren Sie den Staubbehälter, siehe 12.4 2 STAUB-ALARM (BEUTEL) Niveau Staubbeutel 100%, ersetzen Sie den Staubbeutel, siehe 12.5 3 WARTUNGSALARM 1/2 Außerordentliche Wartung benötigt, siehe 12.2 4 MOTOR TEMPERATURALARM Der Motor-Thermoschalter hat sich aktiviert, siehe 17. 5 Reinigen Entleeren Ersetzen +390381650082 Motorüberhitzung 01/04/2013 10:00 Ansaugung: OFF Unterdruck : mbar 000 ENTER drücken

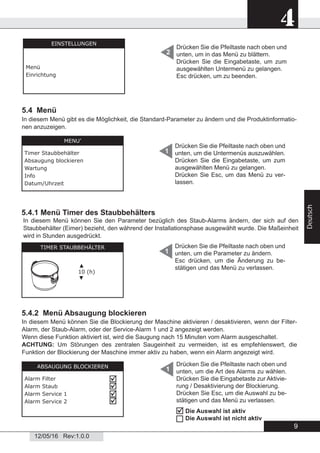

9 4 12/05/16 Rev:1.0.0 Deutsch Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie die Eingabetaste, um zum ausgewählten Untermenü zu gelangen. Esc drücken, um zu beenden. 2 5.4 Menü 5.4.2 Menü Absaugung blockieren Drücken Sie die Pfeiltaste nach oben und unten, um die Untermenüs auszuwählen. Drücken Sie die Eingabetaste, um zum ausgewählten Menü zu gelangen. Drücken Sie Esc, um das Menü zu ver- lassen. 1 1 EINSTELLUNGEN Menü Einrichtung MENU’ Timer Staubbehälter Absaugung blockieren Wartung Info Datum/Uhrzeit 5.4.1 Menü Timer des Staubbehälters TIMER STAUBBEHÄLTER ▲ 10 (h) ▼ Drücken Sie die Pfeiltaste nach oben und unten, um die Parameter zu ändern. Esc drücken, um die Änderung zu be- stätigen und das Menü zu verlassen. 1 In diesem Menü können Sie den Parameter bezüglich des Staub-Alarms ändern, der sich auf den Staubbehälter (Eimer) bezieht, den während der Installationsphase ausgewählt wurde. Die Maßeinheit wird in Stunden ausgedrückt. ABSAUGUNG BLOCKIEREN Alarm Filter Alarm Staub Alarm Service 1 Alarm Service 2     In diesem Menü können Sie die Blockierung der Maschine aktivieren / desaktivieren, wenn der Filter- Alarm, der Staub-Alarm, oder der Service-Alarm 1 und 2 angezeigt werden. Wenn diese Funktion aktiviert ist, wird die Saugung nach 15 Minuten vom Alarm ausgeschaltet. ACHTUNG: Um Störungen des zentralen Saugeinheit zu vermeiden, ist es empfehlenswert, die Funktion der Blockierung der Maschine immer aktiv zu haben, wenn ein Alarm angezeigt wird. Drücken Sie die Pfeiltaste nach oben und unten, um die Art des Alarms zu wählen. Drücken Sie die Eingabetaste zur Aktivie- rung / Desaktivierung der Blockierung. Drücken Sie Esc, um die Auswahl zu be- stätigen und das Menü zu verlassen. In diesem Menü gibt es die Möglichkeit, die Standard-Parameter zu ändern und die Produktinformatio- nen anzuzeigen. Die Auswahl ist aktiv Die Auswahl ist nicht aktiv  
Ergänzungshandbuch TECNO R-evolution 10 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.3 Menü Wartung . Drücken Sie ESC, um das Menü zu ver- lassen. 1 Im Detail: Stunden Zentrale: Zeit in Stunden, in denen die zentrale Saugeinheit unter Spannung stand. Stunden Motor 1: Zeit in Stunden, in denen die Absaugung aktiv war Stunden Motor 2: Diese Option ist bei diesem Modell nicht aktiv. Absorption 1: Information über den von der Zentrale absorbierten Strom in Ampere. Absorption 2: Diese Option ist bei diesem Modell nicht aktiv. WARTUNG Filtereffizienz % 100 Staubniveau % 000 Alarm Service 1 (h) 200 Alarm Service 2 (h) 400 In diesem Menü finden Sie alle Informationen über die Effizienz des Filters, das Niveau der Staub in dem Staubbehälter (Eimer) oder in der in dem Bi-Vac Beutel, die Zeit bis zur nächsten außerordentli- chen Wartungsarbeiten Stufe 1 (Service 1) und 2 (Service 2). 5.4.4 Menu Informationen 1INFO Zentrale Installateur Kundendienst Letzte Alarme Statistik Alarme Statistik Service In diesem Menü finden Sie alle Informationen über die Installation: Datum, Betriebsstunden, Ener- gieverbrauch, Installateur und Service, Alarmhistorie und von qualifiziertem Personal durchgeführte Wartungsarbeiten. Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie die Eingabetaste, um zum gewählten Untermenü zu gelangen. Drücken Sie ESC, um das Menü zu ver- lassen. INFO ZENTRALE Installationsdatum 01/04/2013 Stunden Zentrale: 999999 (h) Stunden Motor 1: 999999 (h) Stunden Motor 2: 999999 (h) Absorption 1: 00.0 (A) Absorption 2: 00.0 (A) 2 Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie ESC, um das Menü zu ver- lassen

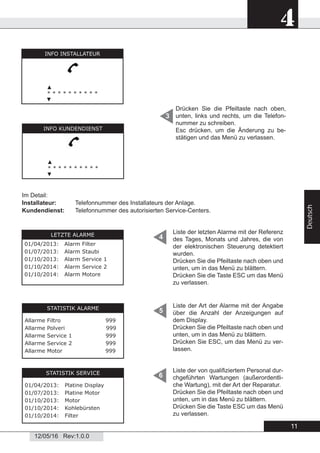

11 4 12/05/16 Rev:1.0.0 Deutsch Liste der von qualifiziertem Personal dur- chgeführten Wartungen (außerordentli- che Wartung), mit der Art der Reparatur. Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie die Taste ESC um das Menü zu verlassen. Im Detail: Installateur: Telefonnummer des Installateurs der Anlage. Kundendienst: Telefonnummer des autorisierten Service-Centers. 3 Drücken Sie die Pfeiltaste nach oben, unten, links und rechts, um die Telefon- nummer zu schreiben. Esc drücken, um die Änderung zu be- stätigen und das Menü zu verlassen. LETZTE ALARME 01/04/2013: Alarm Filter 01/07/2013: Alarm Staubi 01/10/2013: Alarm Service 1 01/10/2014: Alarm Service 2 01/10/2014: Alarm Motore STATISTIK ALARME Allarme Filtro 999 Allarme Polveri 999 Allarme Service 1 999 Allarme Service 2 999 Allarme Motor 999 STATISTIK SERVICE 01/04/2013: Platine Display 01/07/2013: Platine Motor 01/10/2013: Motor 01/10/2014: Kohlebürsten 01/10/2014: Filter Liste der letzten Alarme mit der Referenz des Tages, Monats und Jahres, die von der elektronischen Steuerung detektiert wurden. Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie die Taste ESC um das Menü zu verlassen. 4 Liste der Art der Alarme mit der Angabe über die Anzahl der Anzeigungen auf dem Display. Drücken Sie die Pfeiltaste nach oben und unten, um in das Menü zu blättern. Drücken Sie ESC, um das Menü zu ver- lassen. 5 6 INFO INSTALLATEUR ▲ * * * * * * * * * * ▼ INFO KUNDENDIENST ▲ * * * * * * * * * * ▼

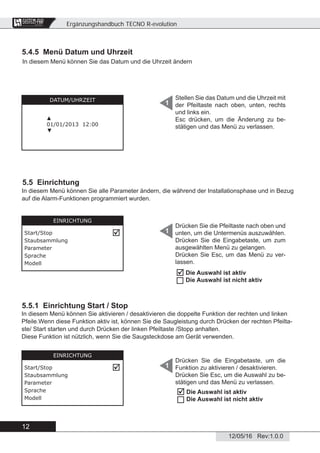

Ergänzungshandbuch TECNO R-evolution 12 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.5 Menü Datum und Uhrzeit Stellen Sie das Datum und die Uhrzeit mit der Pfeiltaste nach oben, unten, rechts und links ein. Esc drücken, um die Änderung zu be- stätigen und das Menü zu verlassen. 1DATUM/UHRZEIT ▲ 01/01/2013 12:00 ▼ 5.5 Einrichtung Drücken Sie die Pfeiltaste nach oben und unten, um die Untermenüs auszuwählen. Drücken Sie die Eingabetaste, um zum ausgewählten Menü zu gelangen. Drücken Sie Esc, um das Menü zu ver- lassen. 1 EINRICHTUNG Start/Stop Staubsammlung Parameter Sprache Modell  In diesem Menü können Sie alle Parameter ändern, die während der Installationsphase und in Bezug auf die Alarm-Funktionen programmiert wurden. 5.5.1 Einrichtung Start / Stop In diesem Menü können Sie aktivieren / desaktivieren die doppelte Funktion der rechten und linken Pfeile.Wenn diese Funktion aktiv ist, können Sie die Saugleistung durch Drücken der rechten Pfeilta- ste/ Start starten und durch Drücken der linken Pfeiltaste /Stopp anhalten. Diese Funktion ist nützlich, wenn Sie die Saugsteckdose am Gerät verwenden. Drücken Sie die Eingabetaste, um die Funktion zu aktivieren / desaktivieren. Drücken Sie Esc, um die Auswahl zu be- stätigen und das Menü zu verlassen. 1 In diesem Menü können Sie das Datum und die Uhrzeit ändern Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   EINRICHTUNG Start/Stop Staubsammlung Parameter Sprache Modell

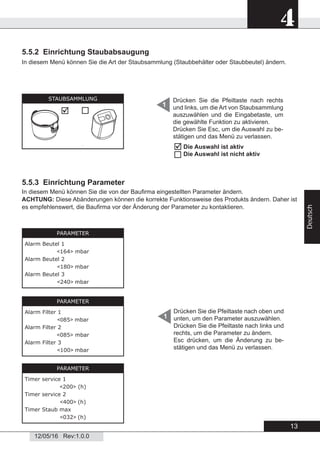

13 4 12/05/16 Rev:1.0.0 Deutsch 5.5.2 Einrichtung Staubabsaugung In diesem Menü können Sie die Art der Staubsammlung (Staubbehälter oder Staubbeutel) ändern. 1 Drücken Sie die Pfeiltaste nach rechts und links, um die Art von Staubsammlung auszuwählen und die Eingabetaste, um die gewählte Funktion zu aktivieren. Drücken Sie Esc, um die Auswahl zu be- stätigen und das Menü zu verlassen. 5.5.3 Einrichtung Parameter In diesem Menü können Sie die von der Baufirma eingestellten Parameter ändern. ACHTUNG: Diese Abänderungen können die korrekte Funktionsweise des Produkts ändern. Daher ist es empfehlenswert, die Baufirma vor der Änderung der Parameter zu kontaktieren. PARAMETER Alarm Beutel 1 <164> mbar Alarm Beutel 2 <180> mbar Alarm Beutel 3 <240> mbar PARAMETER Alarm Filter 1 <085> mbar Alarm Filter 2 <085> mbar Alarm Filter 3 <100> mbar PARAMETER Timer service 1 <200> (h) Timer service 2 <400> (h) Timer Staub max <032> (h) Drücken Sie die Pfeiltaste nach oben und unten, um den Parameter auszuwählen. Drücken Sie die Pfeiltaste nach links und rechts, um die Parameter zu ändern. Esc drücken, um die Änderung zu be- stätigen und das Menü zu verlassen. 1 STAUBSAMMLUNG  Die Auswahl ist aktiv Die Auswahl ist nicht aktiv  

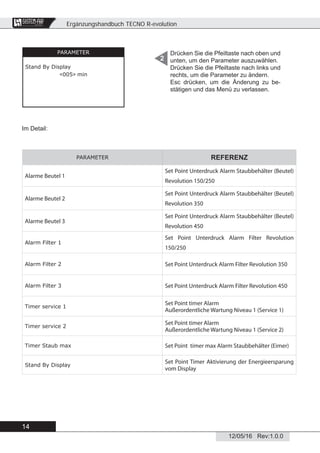

Ergänzungshandbuch TECNO R-evolution 14 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. PARAMETER Stand By Display <005> min Drücken Sie die Pfeiltaste nach oben und unten, um den Parameter auszuwählen. Drücken Sie die Pfeiltaste nach links und rechts, um die Parameter zu ändern. Esc drücken, um die Änderung zu be- stätigen und das Menü zu verlassen. 2 Im Detail: PARAMETER REFERENZ Alarme Beutel 1 Set Point Unterdruck Alarm Staubbehälter (Beutel) Revolution 150/250 Alarme Beutel 2 Set Point Unterdruck Alarm Staubbehälter (Beutel) Revolution 350 Alarme Beutel 3 Set Point Unterdruck Alarm Staubbehälter (Beutel) Revolution 450 Alarm Filter 1 Set Point Unterdruck Alarm Filter Revolution 150/250 Alarm Filter 2 Set Point Unterdruck Alarm Filter Revolution 350 Alarm Filter 3 Set Point Unterdruck Alarm Filter Revolution 450 Timer service 1 Set Point timer Alarm Außerordentliche Wartung Niveau 1 (Service 1) Timer service 2 Set Point timer Alarm Außerordentliche Wartung Niveau 1 (Service 2) Timer Staub max Set Point timer max Alarm Staubbehälter (Eimer) Stand By Display Set Point Timer Aktivierung der Energieersparung vom Display
15 4 12/05/16 Rev:1.0.0 Deutsch 5.5.4 Einrichtung Reset Parameter In diesem Menü können Sie alle an den Parametern vorgenommenen Änderungen zurücksetzen. Durch Aktivierung dieser Funktion werden alle Parameter wieder auf die Standardwerte zurückgesetzt. RESET PARAMETER Reset Parameter  Drücken Sie die Eingabetaste, um die Funktion zu aktivieren. Auf diese Weise ist es möglich, alle Änderungen an den Standardeinstellungen wiederherzustel- len. Drücken Sie Esc, um zu bestätigen und das Menü zu verlassen. 1 5.5.5 Einrichtung Sprache In diesem Menü können Sie die während der Installation gewählte Sprache ändern. 1 5.5.6 Einrichtung Modell der Zentrale LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Drücken Sie die Pfeiltaste nach oben und unten, um die Sprache zu wählen. Drücken Sie die Eingabetaste, um die Sprache zu aktivieren. Drücken Sie Esc, um Ihre Wahl zu bestätigen und zurück zum vorherigen Menü zu gelangen. Drücken Sie die Pfeiltaste nach oben und unten, um das Modell zu wählen. Drücken Sie die Eingabetaste, um das gewählte Modell zu aktivieren Drücken Sie Esc, um Ihre Wahl zu be- stätigen und zurück zum vorherigen Menü zu gelangen. 1 MODELL Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power     In diesem Menü können Sie das während der Installation ausgewählte Modell der zentralen Sau- geinheit ändern. Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   Die Auswahl ist aktiv Die Auswahl ist nicht aktiv   

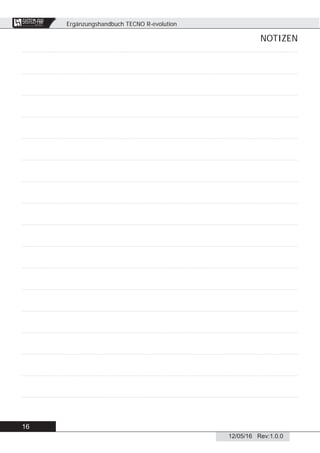

Ergänzungshandbuch TECNO R-evolution 16 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. NOTIZEN
Domestic Domestic Domestic Domestic Domestic Domestic Domestic Domestic Dome Domestic Domestic ic esti Domestic 1 • Tipología: aspirador centralizado sector doméstico • Modelo: TECNO R-evolution • Revisión 1.0.0 Línea TECNO R-evolution MANUAL INTEGRATIVO 12/05/16 Rev:1.0.0 1 Configuración de funcionamiento 2 2 Conexión a la red de tubos (aspiración con bolsa) 3 3 Sustitución de la bolsa de polvo (aspiración con bolsa) 3 4 Conexión señal auxiliar 4 5 Programación y uso de la computadora de gestión de la central 5 5.1 Programación relativa a la puesta en marcha 6 5.2 Alarmas 8 5.3 Menú Configuración 8 5.4 Menú 9 5.4.1 Menú Timer contenedor de polvo 9 5.4.2 Menú bloque aspiración 9 5.4.3 Menú mantenimiento 10 5.4.4 Menú info 10 5.4.5 Menú fecha y hora 12 5.5 Configuración 12 5.5.1 Configuración de start / stop 12 5.5.2 Configuración de la recogida del polvo 13 5.5.3 Configuración parámetros 13 5.5.4 Configuración reset parámetros 15 5.5.5 Configuración idioma 15 5.5.6 Configuración del modelo de central 15 ÍNDICE

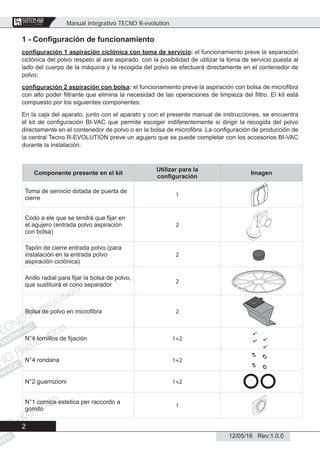

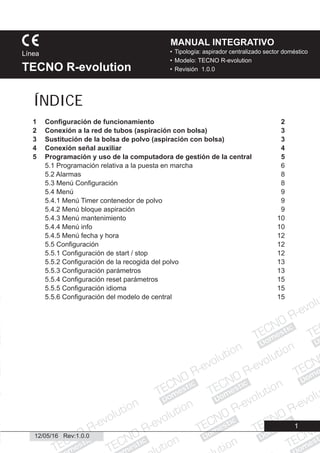

Manual integrativo TECNO R-evolution 2 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Componente presente en el kit Utilizar para la configuración Imagen Toma de servicio dotada de puerta de cierre 1 Codo a ele que se tendrá que fijar en el agujero (entrada polvo aspiración con bolsa) 2 Tapón de cierre entrada polvo (para instalación en la entrada polvo aspiración ciclónica) 2 Anillo radial para fijar la bolsa de polvo, que sustituirá el cono separador 2 Bolsa de polvo en microfibra 2 N°4 tornillos de fijación 1+2 N°4 rondana 1+2 N°2 guarnizioni 1+2 N°1 cornice estetica per raccordo a gomito 1 1 - Configuración de funcionamiento configuración 1 aspiración ciclónica con toma de servicio: el funcionamiento preve la separación ciclónica del polvo respeto al aire aspirado, con la posibilidad de utilizar la toma de servicio puesta al lado del cuerpo de la máquina y la recogida del polvo se efectuará directamente en el contenedor de polvo; configuración 2 aspiración con bolsa: el funcionamiento preve la aspiración con bolsa de microfibra con alto poder filtrante que elimina la necesidad de las operaciones de limpieza del filtro. El kit está compuesto por los siguientes componentes: En la caja del aparato, junto con el aparato y con el presente manual de instrucciones, se encuentra el kit de configuración BI-VAC que permite escoger indiferentemente si dirigir la recogida del polvo directamente en el contenedor de polvo o en la bolsa de microfibra. La configuración de producción de la central Tecno R-EVOLUTION preve un agujero que se puede completar con los accesorios BI-VAC durante la instalación. Domestic 4 toorrnilllo mestic gomommito co o ornnicce e Domestic stic Bolsasaa de o
5 12/05/16 Rev:1.0.0 2 - Conexión a la red de tubos (aspiración con bolsa) 1. Si la toma de servicio estuviera ya instalada al lado de la central, desarmarla, sin dañar la guarnición. 2. En caso de primera instalación el cuerpo de la central estará sin cualquier tipo de conexión, instalar entonces el codo a ele en dotación con el kit, en el agujero inferior, prestando atención a introducir en la parte interior, entre codo y cuerpo de la máquina, la guarnición. 3. Atornillar el codo a ele al cuerpo de la máquina con los tornillos y las rondanas presentes en el kit BI-VAC desde la parte exterior de cilindro. 4. Quitar el cono separador del contenedor de polvo. 5. Introducir en posición el anillo radial con guarnición en los lugares apropiados presentes en el inte- rior del cuerpo máquina. 6. Introducir la bolsa, prestando atención a introducirla en la extremidad inferior del codo a ele. 7. Repetir los pasos del párrafo precedente, prestando atención a conectar el tubo que llega de la red de tubos a la extremidad del codo a ele en el cuerpo de la central (E). 8. Montar el tapón de cierre (F) en la extremidad de la conexión entrada polvo aspiración ciclónica, (véase dibujo), porque no se va a necesitar y su abertura bajaría a cero la potencia de aspiración de la central. 3 - Sustitución de la bolsa de polvo (aspiración con bolsa) Apagar la central aspiradora presionando el pulsador ON/OFF. Desmontar el contenedor polvo 1 E F 3 Español

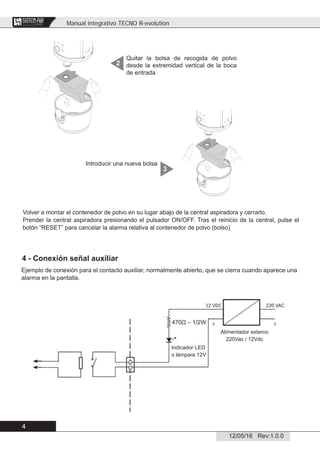

Manual integrativo TECNO R-evolution 4 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Quitar la bolsa de recogida de polvo desde la extremidad vertical de la boca de entrada 2 Volver a montar el contenedor de polvo en su lugar abajo de la central aspiradora y cerrarlo. Prender la central aspiradora presionando el pulsador ON/OFF. Tras el reinicio de la central, pulse el botón “RESET” para cancelar la alarma relativa al contenedor de polvo (bolso) Introducir una nueva bolsa 3 4 - Conexión señal auxiliar Ejemplo de conexión para el contacto auxiliar, normalmente abierto, que se cierra cuando aparece una alarma en la pantalla. Indicador LED o làmpara 12V Alimentador externo 220Vac / 12Vdc

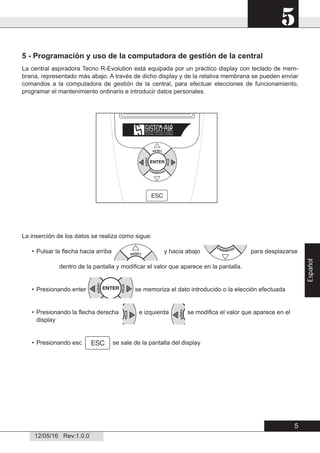

5 12/05/16 Rev:1.0.0 5 - Programación y uso de la computadora de gestión de la central La central aspiradora Tecno R-Evolution está equipada por un práctico display con teclado de mem- brana, representado más abajo. A través de dicho display y de la relativa membrana se pueden enviar comandos a la computadora de gestión de la central, para efectuar elecciones de funcionamiento, programar el mantenimiento ordinario e introducir datos personales. La inserción de los datos se realiza como sigue: • Pulsar la flecha hacia arriba y hacia abajo para desplazarse dentro de la pantalla y modificar el valor que aparece en la pantalla. • Presionando enter se memoriza el dato introducido o la elección efectuada • Presionando la flecha derecha e izquierda se modifica el valor que aparece en el display • Presionando esc se sale de la pantalla del display 5 Español

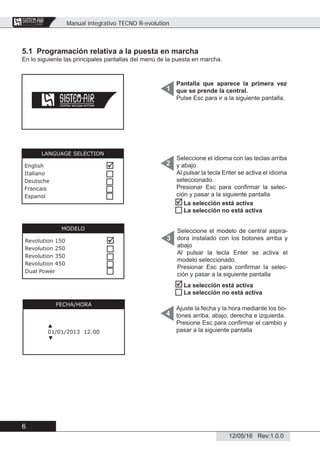

Manual integrativo TECNO R-evolution 6 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.1 Programación relativa a la puesta en marcha En lo siguiente las principales pantallas del menú de la puesta en marcha. Pantalla que aparece la primera vez que se prende la central. Pulse Esc para ir a la siguiente pantalla. Seleccione el idioma con las teclas arriba y abajo. Al pulsar la tecla Enter se activa el idioma seleccionado. Presionar Esc para confirmar la selec- ción y pasar a la siguiente pantalla Ajuste la fecha y la hora mediante los bo- tones arriba, abajo, derecha e izquierda. Presione Esc para confirmar el cambio y pasar a la siguiente pantalla 1 2 4 FECHA/HORA ▲ 01/01/2013 12:00 ▼ LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Seleccione el modelo de central aspira- dora instalado con los botones arriba y abajo Al pulsar la tecla Enter se activa el modelo seleccionado. Presionar Esc para confirmar la selec- ción y pasar a la siguiente pantalla 3 MODELO Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power        La selección está activa La selección no está activa   La selección está activa La selección no está activa

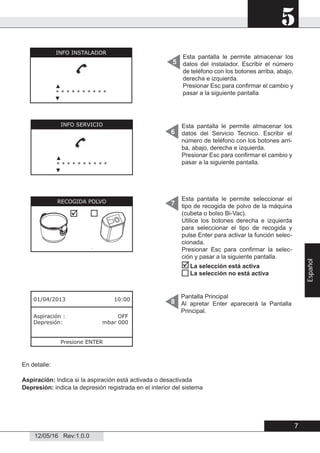

5 12/05/16 Rev:1.0.0 Pantalla Principal Al apretar Enter aparecerá la Pantalla Principal. 8 En detalle: Aspiración: indica si la aspiración está activada o desactivada Depresión: indica la depresión registrada en el interior del sistema Esta pantalla le permite almacenar los datos del instalador. Escribir el número de teléfono con los botones arriba, abajo, derecha e izquierda. Presionar Esc para confirmar el cambio y pasar a la siguiente pantalla 5 6 7 01/04/2013 10:00 Aspiración : OFF Depresión: mbar 000 Presione ENTER Esta pantalla le permite almacenar los datos del Servicio Tecnico. Escribir el número de teléfono con los botones arri- ba, abajo, derecha e izquierda. Presionar Esc para confirmar el cambio y pasar a la siguiente pantalla. Esta pantalla le permite seleccionar el tipo de recogida de polvo de la máquina (cubeta o bolso Bi-Vac). Utilice los botones derecha e izquierda para seleccionar el tipo de recogida y pulse Enter para activar la función selec- cionada. Presionar Esc para confirmar la selec- ción y pasar a la siguiente pantalla. INFO INSTALADOR ▲ * * * * * * * * * * ▼ INFO SERVICIO ▲ * * * * * * * * * * ▼ RECOGIDA POLVO    La selección está activa La selección no está activa 7 Español

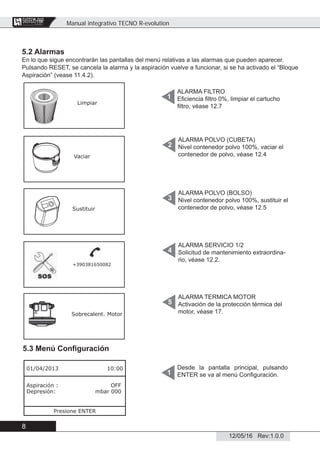

Manual integrativo TECNO R-evolution 8 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.2 Alarmas En lo que sigue encontrarán las pantallas del menú relativas a las alarmas que pueden aparecer. Pulsando RESET, se cancela la alarma y la aspiración vuelve a funcionar, si se ha activado el “Bloque Aspiración” (vease 11.4.2). 5.3 Menú Configuración Desde la pantalla principal, pulsando ENTER se va al menú Configuración.1 ALARMA FILTRO Eficiencia filtro 0%, limpiar el cartucho filtro, véase 12.7 1 ALARMA POLVO (CUBETA) Nivel contenedor polvo 100%, vaciar el contenedor de polvo, véase 12.4 2 ALARMA POLVO (BOLSO) Nivel contenedor polvo 100%, sustituir el contenedor de polvo, véase 12.5 3 ALARMA SERVICIO 1/2 Solicitud de mantenimiento extraordina- rio, véase 12.2. 4 ALARMA TERMICA MOTOR Activación de la protección térmica del motor, véase 17. 5 Limpiar Vaciar Sustituir +390381650082 Sobrecalent. Motor 01/04/2013 10:00 Aspiración : OFF Depresión: mbar 000 Presione ENTER

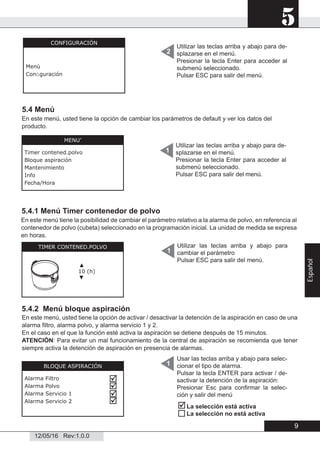

5 12/05/16 Rev:1.0.0 Utilizar las teclas arriba y abajo para de- splazarse en el menú. Presionar la tecla Enter para acceder al submenú seleccionado. Pulsar ESC para salir del menú. 2 5.4 Menú 5.4.2 Menú bloque aspiración Utilizar las teclas arriba y abajo para de- splazarse en el menú. Presionar la tecla Enter para acceder al submenú seleccionado. Pulsar ESC para salir del menú. 1 1 CONFIGURACIÓN Menù Configuración MENU’ Timer contened.polvo Bloque aspiración Mantenimiento Info Fecha/Hora 5.4.1 Menú Timer contenedor de polvo TIMER CONTENED.POLVO ▲ 10 (h) ▼ Utilizar las teclas arriba y abajo para cambiar el parámetro Pulsar ESC para salir del menú. 1 En este menú tiene la posibilidad de cambiar el parámetro relativo a la alarma de polvo, en referencia al contenedor de polvo (cubeta) seleccionado en la programación inicial. La unidad de medida se expresa en horas. BLOQUE ASPIRACIÓN Alarma Filtro Alarma Polvo Alarma Servicio 1 Alarma Servicio 2     En este menú, usted tiene la opción de activar / desactivar la detención de la aspiración en caso de una alarma filtro, alarma polvo, y alarma servicio 1 y 2. En el caso en el que la función esté activa la aspiración se detiene después de 15 minutos. ATENCIÓN: Para evitar un mal funcionamiento de la central de aspiración se recomienda que tener siempre activa la detención de aspiración en presencia de alarmas. Usar las teclas arriba y abajo para selec- cionar el tipo de alarma. Pulsar la tecla ENTER para activar / de- sactivar la detención de la aspiración: Presionar Esc para confirmar la selec- ción y salir del menú En este menú, usted tiene la opción de cambiar los parámetros de default y ver los datos del producto.   La selección está activa La selección no está activa 9 Español
Manual integrativo TECNO R-evolution 10 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.3 Menú mantenimiento En detalle se encontrará: Horas máquina: Información en horas durante las cuales la máquina ha estado bajo tensión Horas motor 1: Información en horas durante las cuales la aspiración ha estado activa Horas motor 2: Información no activa para este modelo Corriente 1: Información de la corriente absorbida por el sistema de aspiración en amperios Corriente 2: Información no activa para este modelo En este menú puede ver la información sobre: el nivel de eficiencia de filtración del polvo, el nivel del polvo presente en el interior del contenedor (cubeta) o del bolso Bi-Vac, el tiempo que falta para la solicitud de mantenimiento extraordinario de nivel 1 (Servicio 1) y 2 (Servicio 2). 5.4.4 Menú info En este menú, usted tiene la posibilidad de consultar la siguiente información: la fecha de instalación, las horas de funcionamiento, el consumo de energía, el instalador y el servicio técnico, el historial de alarmas, los trabajos de mantenimiento realizados por personal cualificado. . Pulsar ESC para salir del menú.1 MANTENIMIENTO Eficiencia Filtro % 100 Nivel Polvo % 000 Alarma Servicio 1 (h) 200 Alarma Servicio 2 (h) 400 1INFO Máquina Instalador Servicio Últimas alarmas Estadística alarmas Estadística servicio Pulsar las teclas arriba y abajo para de- splazarse en el menú. Presionar la tecla Enter para acceder al submenú seleccionado. Pulsar ESC para salir del menú. INFO MÁQUINA Fecha instalación 01/04/2013 Horas máquina: 999999 (h) Horas motor 1: 999999 (h) Horas motor 2: 999999 (h) Corriente 1: 00.0 (A) Corriente 2: 00.0 (A) 2 Usar las teclas arriba y abajo para de- splazarse en el menú. Pulsar ESC para salir del menú.
5 12/05/16 Rev:1.0.0 En detalle se encontrará: Instalador: Teléfono del instalador del sistema de aspiración. Servicio: Contacto telefónico del Servicio Técnico autorizado 3 Utilizar los botones arriba, abajo, derecha e izquierda para introducir el número de teléfono. Presionar Esc para confirmar el cambio y salir del menú INFO INSTALADOR ▲ * * * * * * * * * * ▼ INFO SERVICIO * * * * * * * * * * Lista de intervenciones de asistencia téc- nica (mantenimiento extraordinario) reali- zadas por personal cualificado con el tipo específico de reparación. Con las flechas hacia arriba y hacia abajo puede desplazarse dentro del menú. Pulse ESC para salir del menú. ÚLTIMAS ALARMAS 01/04/2013: Filtro 01/07/2013: Polvo 01/10/2013: Servicio 1 01/10/2014: Servicio 2 01/10/2014: Motor ESTADÍSTICA ALARMAS Filtro 999 Polvo 999 Servicio 1 999 Servicio 2 999 Motor 999 ESTADÍSTICA SERVICIO 01/04/2013: Ficha monitor 01/07/2013: Ficha motor 01/10/2013: Motor 01/10/2014: Carboncillos 01/10/2014: Filtro Lista de alarmas recientes detectadas por el control electrónico con referencia al día, mes y año. Con las flechas hacia arriba y hacia abajo puede desplazarse dentro del menú. Pulse ESC para salir del menú. 4 Lista de los tipos de alarma con la indi- cacíon de cuantas veces aparecieron en la pantalla. Con las flechas hacia arriba y hacia abajo puede desplazarse dentro del menú. Pulse ESC para salir del menú. 5 6 11 Español
Manual integrativo TECNO R-evolution 12 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. 5.4.5 Menú fecha y hora 5.5 Configuración En este menú, usted tiene la opción de cambiar todos los parámetros programados durante la fase de instalación y los parámetros relativos a las funciones de alarma. 5.5.1 Configuración de start / stop En este menú, usted tiene la posibilidad de activar / desactivar las teclas de función dual derecha e izquierda.Cuando esta función está activa, es posible darle el arranque a la aspiración pulsando el botón derecho / Arranque y detenerla pulsando el botón izquierdo / Parada. Esta función es útil para el uso de la toma de servicio. En este menú tiene la opción de cambiar el ajuste de la fecha y de la hora. Ajuste la fecha y la hora mediante los bo- tones arriba, abajo, derecha e izquierda. Pulse Esc para salir del menú 1FECHA/HORA ▲ 01/01/2013 12:00 ▼ Utilizando las teclas arriba y abajo se se- lecciona el submenú. Pulse Enter para acceder al menú selec- cionado Pulse Esc para salir del menú 1 CONFIGURACIÓN Start/Stop Raccolta polveri Parametri Lingua Modello centrale    La selección está activa La selección no está activa Al pulsar la tecla Enter se activa/desacti- va la función. Pulsar Esc para confirmar su selección y salir del menú 1 SETUP Start/Stop Recongida polvo Parámetros Idioma Modelo    La selección está activa La selección no está activa
5 12/05/16 Rev:1.0.0 5.5.2 Configuración de la recogida del polvo En este menú, usted tiene la opción de cambiar el tipo de recipiente de recogida de polvo (balde o bolso) utilizada por la máquina. 5.5.3 Configuración parámetros En este menú tiene la posibilidad de modificar los parámetros de funcionamiento de la central de aspiración programados por el fabricante. ADVERTENCIA: Estos cambios podrían afectar el correcto funcionamiento del producto, así que an- tes de cambiar cualquier parámetro es necesario ponerse en contacto con el fabricante del producto. 1 Utilice los botones derecha e izquierda para seleccionar el tipo de recogida y pulse Enter para activar la función selec- cionada. Presione Esc para confirmar su selección y salir del menú RECOGIDA POLVO    La selección está activa La selección no está activa PARÁMETROS Alarma bolso 1 <164> mbar Alarma bolso 2 <180> mbar Alarma bolso 3 <240> mbar PARÁMETROS Alarma filtro 1 <085> mbar Alarma filtro 2 <085> mbar Alarma filtro 3 <100> mbar PARÁMETROS Timer Servicio 1 <200> (h) Timer Servicio 2 <400> (h) Timer Polvo max <032> (h) Utilizando las teclas arriba y abajo selec- cionar el parámetro. Utilizando las teclas derecha e izquierda se modifica el dato. Presionar Esc para confirmar el cambio y salir del menú 1 13 Español

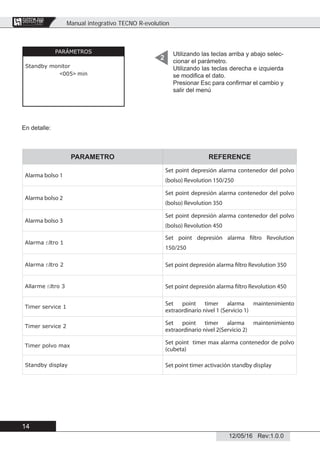

Manual integrativo TECNO R-evolution 14 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. PARÁMETROS Standby monitor <005> min 2 En detalle: PARAMETRO REFERENCE Alarma bolso 1 Set point depresión alarma contenedor del polvo (bolso) Revolution 150/250 Alarma bolso 2 Set point depresión alarma contenedor del polvo (bolso) Revolution 350 Alarma bolso 3 Set point depresión alarma contenedor del polvo (bolso) Revolution 450 Alarma filtro 1 Set point depresión alarma filtro Revolution 150/250 Alarma filtro 2 Set point depresión alarma filtro Revolution 350 Allarme filtro 3 Set point depresión alarma filtro Revolution 450 Timer service 1 Set point timer alarma maintenimiento extraordinario nivel 1 (Servicio 1) Timer service 2 Set point timer alarma maintenimiento extraordinario nivel 2(Servicio 2) Timer polvo max Set point timer max alarma contenedor de polvo (cubeta) Standby display Set point timer activación standby display Utilizando las teclas arriba y abajo selec- cionar el parámetro. Utilizando las teclas derecha e izquierda se modifica el dato. Presionar Esc para confirmar el cambio y salir del menú

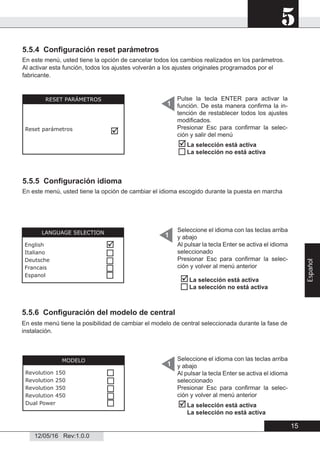

5 12/05/16 Rev:1.0.0 5.5.4 Configuración reset parámetros En este menú, usted tiene la opción de cancelar todos los cambios realizados en los parámetros. Al activar esta función, todos los ajustes volverán a los ajustes originales programados por el fabricante. 5.5.5 Configuración idioma En este menú, usted tiene la opción de cambiar el idioma escogido durante la puesta en marcha 5.5.6 Configuración del modelo de central En este menú tiene la posibilidad de cambiar el modelo de central seleccionada durante la fase de instalación. RESET PARÁMETROS Reset parámetros  Pulse la tecla ENTER para activar la función. De esta manera confirma la in- tención de restablecer todos los ajustes modificados. Presionar Esc para confirmar la selec- ción y salir del menú 1   La selección está activa La selección no está activa 1LANGUAGE SELECTION English Italiano Deutsche Francais Espanol      Seleccione el idioma con las teclas arriba y abajo Al pulsar la tecla Enter se activa el idioma seleccionado Presionar Esc para confirmar la selec- ción y volver al menú anterior   La selección está activa La selección no está activa Seleccione el idioma con las teclas arriba y abajo Al pulsar la tecla Enter se activa el idioma seleccionado Presionar Esc para confirmar la selec- ción y volver al menú anterior 1 MODELO Revolution 150 Revolution 250 Revolution 350 Revolution 450 Dual Power     La selección está activa La selección no está activa  15 Español
Manual integrativo TECNO R-evolution 16 12/05/16 Rev:1.0.0 CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. NOTAS
F0920515 Supplementary manual Manuel d’intégration Manual integrativo Other languages on our website www.sistemair.com Ergänzungshandbuch w w w . s i s t e m a i r . c o m 27020 Gravellona Lomellina (PV) ITALIA - Via Cilavegna, 53 - GPS: N: 45° 19’28”; E: 8° 45’32” Tel. + 39 0381 650082 - Fax +39 0381 650120 - info@sistemair.com F EN DE ES Domestic Domestic CENTRAL VACUUM SYSTEMS ByTecnoplus s.r.l. Sistem Air Group estic Domestic Domestic Domestic Domes omestic estic Domestic Dom Domestic Domestic MANUALE INTEGRATIVO
