WALLBOX MIKRO
Energieladebox
Betriebsanleitung
WALLBOX MIKRO
AUFLAGE 4
BETRIEBSANLEITUNG
03
BA
Technische Änderungen und Irrtümer vorbehalten.
2
LADEFOXX Die modulare Stromtankstelle

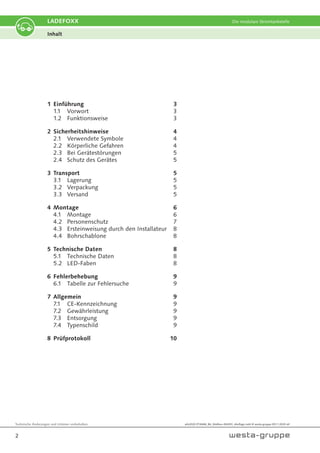

Inhalt
1 Einführung 3
1.1 Vorwort 3
1.2 Funktionsweise 3
2 Sicherheitshinweise 4
2.1 Verwendete Symbole 4
2.2 Körperliche Gefahren 4
2.3 Bei Gerätestörungen 5
2.4 Schutz des Gerätes 5
3 Transport 5
3.1 Lagerung 5
3.2 Verpackung 5
3.3 Versand 5
4 Montage 6
4.1 Montage 6
4.2 Personenschutz 7
4.3 Ersteinweisung durch den Installateur 8
4.4 Bohrschablone 8
5 Technische Daten 8
5.1 Technische Daten 8
5.2 LED-Faben 8

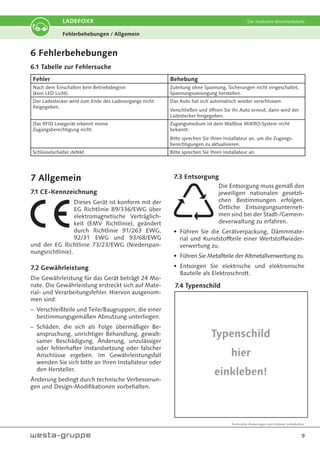

6 Fehlerbehebung 9
6.1 Tabelle zur Fehlersuche 9
7 Allgemein 9
7.1 CE-Kennzeichnung 9
7.2 Gewährleistung 9
7.3 Entsorgung 9
7.4 Typenschild 9

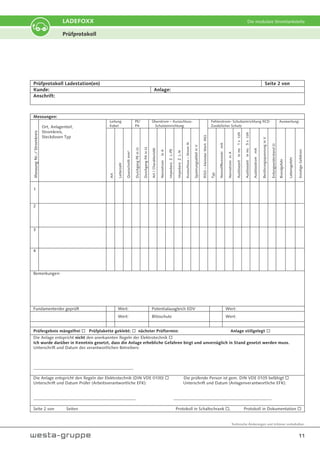

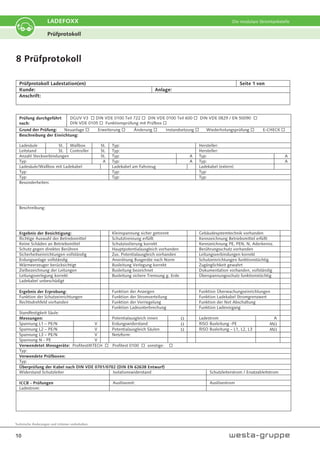

8 Prüfprotokoll 10
wfx2020 ETIK666_BA_Wallbox-MIKRO_4Auflage.indd © westa-gruppe 09.11.2020 mf
Technische Änderungen und Irrtümer vorbehalten.
3
LADEFOXX Die modulare Stromtankstelle

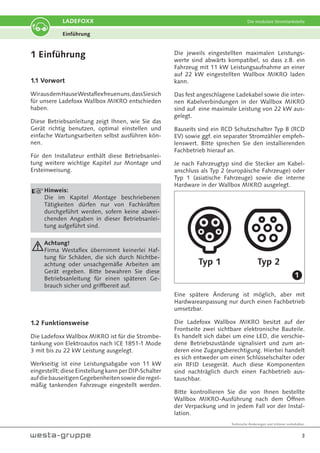

1 Einführung
1.1 Vorwort
WirausdemHauseWestaflexfreuenuns,dassSiesich
für unsere Ladefoxx Wallbox MIKRO entschieden
haben.
Diese Betriebsanleitung zeigt Ihnen, wie Sie das
Gerät richtig benutzen, optimal einstellen und
einfache Wartungsarbeiten selbst ausführen kön-
nen.
Für den Installateur enthält diese Betriebsanlei-
tung weitere wichtige Kapitel zur Montage und
Ersteinweisung.
Hinweis:
Die im Kapitel Montage beschriebenen
Tätigkeiten dürfen nur von Fachkräften
durchgeführt werden, sofern keine abwei-
chenden Angaben in dieser Betriebsanlei-
tung aufgeführt sind.
Achtung!
Firma Westaflex übernimmt keinerlei Haf-
tung für Schäden, die sich durch Nichtbe-
achtung oder unsachgemäße Arbeiten am
Gerät ergeben. Bitte bewahren Sie diese
Betriebsanleitung für einen späteren Ge-
brauch sicher und griffbereit auf.
1.2 Funktionsweise
Die Ladefoxx Wallbox MIKRO ist für die Strombe-
tankung von Elektroautos nach ICE 1851-1 Mode
3 mit bis zu 22 kW Leistung ausgelegt.
Werkseitig ist eine Leistungsabgabe von 11 kW
eingestellt; diese Einstellung kann per DIP-Schalter
aufdiebauseitigenGegebenheitensowiedieregel-
mäßig tankenden Fahrzeuge eingestellt werden.
Die jeweils eingestellten maximalen Leistungs-
werte sind abwärts kompatibel, so dass z.B. ein
Fahrzeug mit 11 kW Leistungsaufnahme an einer
auf 22 kW eingestellten Wallbox MIKRO laden
kann.
Das fest angeschlagene Ladekabel sowie die inter-
nen Kabelverbindungen in der Wallbox MIKRO
sind auf eine maximale Leistung von 22 kW aus-
gelegt.
Bauseits sind ein RCD Schutzschalter Typ B (RCD
EV) sowie ggf. ein separater Stromzähler empfeh-
lenswert. Bitte sprechen Sie den installierenden
Fachbetrieb hierauf an.
Je nach Fahrzeugtyp sind die Stecker am Kabel-
anschluss als Typ 2 (europäische Fahrzeuge) oder
Typ 1 (asiatische Fahrzeuge) sowie die interne
Hardware in der Wallbox MIKRO ausgelegt.
Typ 1 Typ 2
Eine spätere Änderung ist möglich, aber mit
Hardwareanpassung nur durch einen Fachbetrieb
umsetzbar.
Die Ladefoxx Wallbox MIKRO besitzt auf der
Frontseite zwei sichtbare elektronische Bauteile.
Es handelt sich dabei um eine LED, die verschie-
dene Betriebszustände signalisiert und zum an-
deren eine Zugangsberechtigung. Hierbei handelt
es sich entweder um einen Schlüsselschalter oder
ein RFID Lesegerät. Auch diese Komponenten
sind nachträglich durch einen Fachbetrieb aus-
tauschbar.
Bitte kontrollieren Sie die von Ihnen bestellte
Wallbox MIKRO-Ausführung nach dem Öffnen
der Verpackung und in jedem Fall vor der Instal-
lation.
Einführung
1
Technische Änderungen und Irrtümer vorbehalten.
4
LADEFOXX Die modulare Stromtankstelle

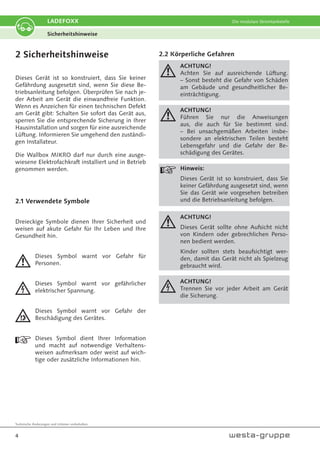

2 Sicherheitshinweise
Dieses Gerät ist so konstruiert, dass Sie keiner
Gefährdung ausgesetzt sind, wenn Sie diese Be-
triebsanleitung befolgen. Überprüfen Sie nach je-
der Arbeit am Gerät die einwandfreie Funktion.
Wenn es Anzeichen für einen technischen Defekt
am Gerät gibt: Schalten Sie sofort das Gerät aus,
sperren Sie die entsprechende Sicherung in Ihrer
Hausinstallation und sorgen für eine ausreichende
Lüftung. Informieren Sie umgehend den zuständi-
gen Installateur.
Die Wallbox MIKRO darf nur durch eine ausge-
wiesene Elektrofachkraft installiert und in Betrieb
genommen werden.
2.1 Verwendete Symbole
Dreieckige Symbole dienen Ihrer Sicherheit und
weisen auf akute Gefahr für Ihr Leben und Ihre
Gesundheit hin.
Dieses Symbol warnt vor Gefahr für
Personen.
Dieses Symbol warnt vor gefährlicher
elektrischer Spannung.
Dieses Symbol warnt vor Gefahr der
Beschädigung des Gerätes.
Dieses Symbol dient Ihrer Information
und macht auf notwendige Verhaltens-
weisen aufmerksam oder weist auf wich-
tige oder zusätzliche Informationen hin.
2.2 Körperliche Gefahren
ACHTUNG!
Achten Sie auf ausreichende Lüftung.
– Sonst besteht die Gefahr von Schäden
am Gebäude und gesundheitlicher Be-
einträchtigung.
ACHTUNG!
Führen Sie nur die Anweisungen
aus, die auch für Sie bestimmt sind.
– Bei unsachgemäßen Arbeiten insbe-
sondere an elektrischen Teilen besteht
Lebensgefahr und die Gefahr der Be-
schädigung des Gerätes.
Hinweis:
Dieses Gerät ist so konstruiert, dass Sie
keiner Gefährdung ausgesetzt sind, wenn
Sie das Gerät wie vorgesehen betreiben
und die Betriebsanleitung befolgen.
ACHTUNG!
Dieses Gerät sollte ohne Aufsicht nicht
von Kindern oder gebrechlichen Perso-
nen bedient werden.
Kinder sollten stets beaufsichtigt wer-
den, damit das Gerät nicht als Spielzeug
gebraucht wird.
ACHTUNG!
Trennen Sie vor jeder Arbeit am Gerät
die Sicherung.
Sicherheitshinweise
Technische Änderungen und Irrtümer vorbehalten.
5
LADEFOXX Die modulare Stromtankstelle

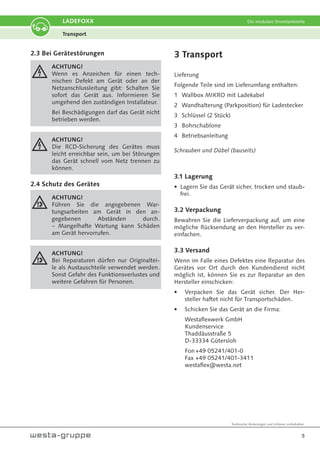

2.3 Bei Gerätestörungen
ACHTUNG!
Wenn es Anzeichen für einen tech-
nischen Defekt am Gerät oder an der
Netzanschlussleitung gibt: Schalten Sie
sofort das Gerät aus. Informieren Sie
umgehend den zuständigen Installateur.
Bei Beschädigungen darf das Gerät nicht
betrieben werden.
ACHTUNG!
Die RCD-Sicherung des Gerätes muss
leicht erreichbar sein, um bei Störungen
das Gerät schnell vom Netz trennen zu
können.
2.4 Schutz des Gerätes
ACHTUNG!
Führen Sie die angegebenen War-
tungsarbeiten am Gerät in den an-
gegebenen Abständen durch.
– Mangelhafte Wartung kann Schäden
am Gerät hervorrufen.
ACHTUNG!
Bei Reparaturen dürfen nur Originaltei-
le als Austauschteile verwendet werden.
Sonst Gefahr des Funktionsverlustes und
weitere Gefahren für Personen.
3 Transport
Lieferung
Folgende Teile sind im Lieferumfang enthalten:
1 Wallbox MIKRO mit Ladekabel
2 Wandhalterung (Parkposition) für Ladestecker
3 Schlüssel (2 Stück)
3 Bohrschablone
4 Betriebsanleitung
Schrauben und Dübel (bauseits)
3.1 Lagerung
• Lagern Sie das Gerät sicher, trocken und staub-
frei.
3.2 Verpackung
Bewahren Sie die Lieferverpackung auf, um eine
mögliche Rücksendung an den Hersteller zu ver-
einfachen.
3.3 Versand
Wenn im Falle eines Defektes eine Reparatur des
Gerätes vor Ort durch den Kundendienst nicht
möglich ist, können Sie es zur Reparatur an den
Hersteller einschicken:
• Verpacken Sie das Gerät sicher. Der Her-
steller haftet nicht für Transportschäden.
• Schicken Sie das Gerät an die Firma:
Westaflexwerk GmbH
Kundenservice
Thaddäusstraße 5
D-33334 Gütersloh
Fon+49 05241/401-0
Fax +49 05241/401-3411
westaflex@westa.net
Transport
Technische Änderungen und Irrtümer vorbehalten.
6
LADEFOXX Die modulare Stromtankstelle

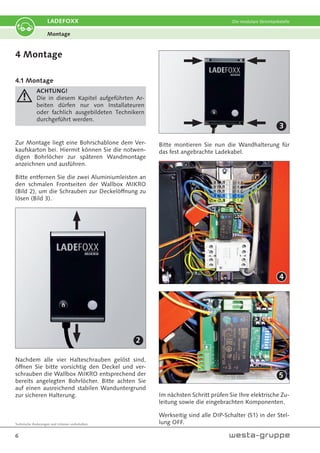

4 Montage
4.1 Montage
ACHTUNG!
Die in diesem Kapitel aufgeführten Ar-
beiten dürfen nur von Installateuren
oder fachlich ausgebildeten Technikern
durchgeführt werden.
Zur Montage liegt eine Bohrschablone dem Ver-
kaufskarton bei. Hiermit können Sie die notwen-
digen Bohrlöcher zur späteren Wandmontage
anzeichnen und ausführen.
Bitte entfernen Sie die zwei Aluminiumleisten an
den schmalen Frontseiten der Wallbox MIKRO
(Bild 2), um die Schrauben zur Deckelöffnung zu
lösen (Bild 3).
Nachdem alle vier Halteschrauben gelöst sind,
öffnen Sie bitte vorsichtig den Deckel und ver-
schrauben die Wallbox MIKRO entsprechend der
bereits angelegten Bohrlöcher. Bitte achten Sie
auf einen ausreichend stabilen Wanduntergrund
zur sicheren Halterung.
Bitte montieren Sie nun die Wandhalterung für
das fest angebrachte Ladekabel.
Im nächsten Schritt prüfen Sie Ihre elektrische Zu-
leitung sowie die eingebrachten Komponenten.
Werkseitig sind alle DIP-Schalter (S1) in der Stel-
lung OFF.
Montage
2
4
5
3
Technische Änderungen und Irrtümer vorbehalten.
7
LADEFOXX Die modulare Stromtankstelle

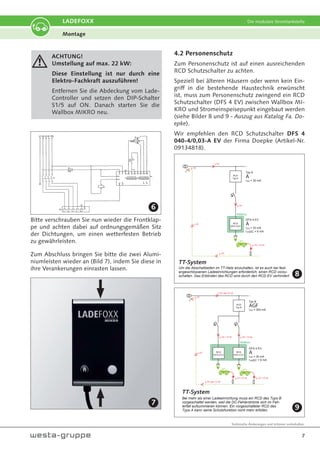

ACHTUNG!
Umstellung auf max. 22 kW:
Diese Einstellung ist nur durch eine
Elektro-Fachkraft auszuführen!
Entfernen Sie die Abdeckung vom Lade-
Controller und setzen den DIP-Schalter
S1/5 auf ON. Danach starten Sie die
Wallbox MIKRO neu.
Bitte verschrauben Sie nun wieder die Frontklap-
pe und achten dabei auf ordnungsgemäßen Sitz
der Dichtungen, um einen wetterfesten Betrieb
zu gewährleisten.
Zum Abschluss bringen Sie bitte die zwei Alumi-
niumleisten wieder an (Bild 7), indem Sie diese in
ihre Verankerungen einrasten lassen.
4.2 Personenschutz
Zum Personenschutz ist auf einen ausreichenden
RCD Schutzschalter zu achten.
Speziell bei älteren Häusern oder wenn kein Ein-
griff in die bestehende Haustechnik erwünscht
ist, muss zum Personenschutz zwingend ein RCD
Schutzschalter (DFS 4 EV) zwischen Wallbox MI-
KRO und Stromeinspeisepunkt eingebaut werden
(siehe Bilder 8 und 9 - Auszug aus Katalog Fa. Do-
epke).
Wir empfehlen den RCD Schutzschalter DFS 4
040-4/0,03-A EV der Firma Doepke (Artikel-Nr.
09134818).
RCD
DFS 4 EV
Wallbox
DFS 4 EV
A
I¨n = 30 mA
I¨nDC = 6 mA
iF DC
iF DC
iF DC
iF DC
iF DC
iF DC = 6 mA
RCD
Typ A
Typ A
A
I¨n = 30 mA
TT-System
Um die Abschaltzeiten im TT-Netz einzuhalten, ist es auch bei fest-
angeschlossenen Ladeeinrichtungen erforderlich, einen RCD vorzu-
schalten. Das Erblinden des RCD wird durch den RCD EV verhindert.
Wallbox
DFS 4 EV
A
I¨n = 30 mA
I¨nDC = 6 mA
iF DC
iF DC
iF DC = 6 mA
iF DC = 6 mA iF DC = 6 mA
RCD
Typ B
Typ B
AGF
I¨n = 300 mA
TT-System
RCD
DFS 4 EV
iF DC = 6 mA
RCD
DFS 4 EV
iF DC ges 12 mA
iF DC ges 12 mA
Bei mehr als einer Ladeeinrichtung muss ein RCD des Typs B
vorgeschaltet werden, weil die DC-Fehlerströme sich im Feh-
lerfall aufsummieren können. Ein vorgeschalteter RCD des
Typs A kann seine Schutzfunktion nicht mehr erfüllen.
Montage
6
7
8
9
Technische Änderungen und Irrtümer vorbehalten.
8
LADEFOXX Die modulare Stromtankstelle

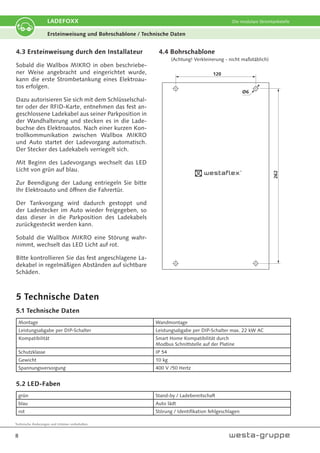

Ersteinweisung und Bohrschablone / Technische Daten
4.3 Ersteinweisung durch den Installateur
Sobald die Wallbox MIKRO in oben beschriebe-
ner Weise angebracht und eingerichtet wurde,
kann die erste Strombetankung eines Elektroau-
tos erfolgen.
Dazu autorisieren Sie sich mit dem Schlüsselschal-
ter oder der RFID-Karte, entnehmen das fest an-
geschlossene Ladekabel aus seiner Parkposition in
der Wandhalterung und stecken es in die Lade-
buchse des Elektroautos. Nach einer kurzen Kon-
trollkommunikation zwischen Wallbox MIKRO
und Auto startet der Ladevorgang automatisch.
Der Stecker des Ladekabels verriegelt sich.
Mit Beginn des Ladevorgangs wechselt das LED
Licht von grün auf blau.
Zur Beendigung der Ladung entriegeln Sie bitte
Ihr Elektroauto und öffnen die Fahrertür.
Der Tankvorgang wird dadurch gestoppt und
der Ladestecker im Auto wieder freigegeben, so
dass dieser in die Parkposition des Ladekabels
zurückgesteckt werden kann.
Sobald die Wallbox MIKRO eine Störung wahr-
nimmt, wechselt das LED Licht auf rot.
Bitte kontrollieren Sie das fest angeschlagene La-
dekabel in regelmäßigen Abständen auf sichtbare
Schäden.
120
262
Ø6
4.4 Bohrschablone
(Achtung! Verkleinerung - nicht maßstäblich)
5 Technische Daten
5.1 Technische Daten
Montage Wandmontage
Leistungsabgabe per DIP-Schalter Leistungsabgabe per DIP-Schalter max. 22 kW AC
Kompatibilität Smart Home Kompatibilität durch
Modbus Schnittstelle auf der Platine
Schutzklasse IP 54
Gewicht 10 kg
Spannungsversorgung 400 V /50 Hertz
5.2 LED-Faben
grün Stand-by / Ladebereitschaft
blau Auto lädt
rot Störung / Identifikation fehlgeschlagen
Technische Änderungen und Irrtümer vorbehalten.
9
LADEFOXX Die modulare Stromtankstelle
Fehlerbehebungen / Allgemein
6 Fehlerbehebungen
6.1 Tabelle zur Fehlersuche
Fehler Behebung
Nach dem Einschalten kein Betriebsbeginn
(kein LED Licht).
Zuleitung ohne Spannung, Sicherungen nicht eingeschaltet,
Spannungsversorgung herstellen.
Der Ladestecker wird zum Ende des Ladevorgangs nicht
freigegeben.
Das Auto hat sich automatisch wieder verschlossen.
Verschließen und öffnen Sie Ihr Auto erneut; dann wird der
Ladestecker freigegeben.
Das RFID Lesegerät erkennt meine
Zugangsberechtigung nicht.
Zugangsmedium ist dem Wallbox MIKRO-System nicht
bekannt.
Bitte sprechen Sie Ihren Installateur an, um die Zugangs-
berechtigungen zu aktualisieren.
Schlüsselschalter defekt Bitte sprechen Sie Ihren Installateur an.
7 Allgemein
7.1 CE-Kennzeichnung
Dieses Gerät ist konform mit der
EG Richtlinie 89/336/EWG über
elektromagnetische Verträglich-
keit (EMV Richtlinie), geändert
durch Richtlinie 91/263 EWG,
92/31 EWG und 93/68/EWG
und der EG Richtlinie 73/23/EWG (Niederspan-
nungsrichtlinie).
7.2 Gewährleistung
Die Gewährleistung für das Gerät beträgt 24 Mo-
nate. Die Gewährleistung erstreckt sich auf Mate-
rial- und Verarbeitungsfehler. Hiervon ausgenom-
men sind:
– Verschleißteile und Teile/Baugruppen, die einer
bestimmungsgemäßen Abnutzung unterliegen.
– Schäden, die sich als Folge übermäßiger Be-
anspruchung, unrichtiger Behandlung, gewalt-
samer Beschädigung, Änderung, unzulässiger
oder fehlerhafter Instandsetzung oder falscher
Anschlüsse ergeben. Im Gewährleistungsfall
wenden Sie sich bitte an Ihren Installateur oder
den Hersteller.
Änderung bedingt durch technische Verbesserun-
gen und Design-Modifikationen vorbehalten.
7.3 Entsorgung
Die Entsorgung muss gemäß den
jeweiligen nationalen gesetzli-
chen Bestimmungen erfolgen.
Örtliche Entsorgungsunterneh-
men sind bei der Stadt-/Gemein-
deverwaltung zu erfahren.
• Führen Sie die Gerätverpackung, Dämmmate-
rial und Kunststoffteile einer Wertstoffwieder-
verwertung zu.
• Führen Sie Metallteile der Altmetallverwertung zu.
• Entsorgen Sie elektrische und elektronische
Bauteile als Elektroschrott.
7.4 Typenschild
Typenschild
hier
einkleben!
Technische Änderungen und Irrtümer vorbehalten.
10
LADEFOXX Die modulare Stromtankstelle
Prüfprotokoll
8 Prüfprotokoll
Prüfprotokoll Ladestation(en) Seite 1 von
Kunde: Anlage:
Anschrift:
Prüfung durchgeführt
nach:
DGUV V3 … DIN VDE 0100 Teil 722 … DIN VDE 0100 Teil 600 … DIN VDE 0829 / EN 50090 …
DIN VDE 0105 … Funktionsprüfung mit Prüfbox …
Grund der Prüfung: Neuanlage … Erweiterung … Änderung … Instandsetzung … Wiederholungsprüfung … E-CHECK …
Beschreibung der Einrichtung:
Ladesäule St. Wallbox St. Typ: Hersteller:
Leitstand St. Controller St. Typ: Hersteller:
Anzahl Steckverbindungen St. Typ: A Typ: A
Typ: A Typ: A Typ: A
Ladesäule/Wallbox mit Ladekabel Ladekabel am Fahrzeug Ladekabel (extern)
Typ: Typ: Typ:
Typ: Typ: Typ:
Besonderheiten:
Beschreibung:
Ergebnis der Besichtigung: Kleinspannung sicher getrennt Gebäudesystemtechnik vorhanden
Richtige Auswahl der Betriebsmittel Schutztrennung erfüllt Kennzeichnung Betriebsmittel erfüllt
Keine Schäden an Betriebsmittel Schutzisolierung korrekt Kennzeichnung PE, PEN, N, Aderkennz.
Schutz gegen direktes Berühren Hauptpotentialausgleich vorhanden Berührungsschutz vorhanden
Sicherheitseinrichtungen vollständig Zus. Potentialausgleich vorhanden Leitungsverbindungen korrekt
Erdungsanlage vollständig Anordnung Busgeräte nach Norm Schutzeinrichtungen funktionstüchtig
Wärmeerzeuger berücksichtigt Busleitung Verlegung korrekt Zugänglichkeit gewahrt
Zielbezeichnung der Leitungen Busleitung bezeichnet Dokumentation vorhanden, vollständig
Leitungsverlegung korrekt Busleitung sichere Trennung g. Erde Überspannungsschutz funktionstüchtig
Ladekabel unbeschädigt
Ergebnis der Erprobung: Funktion der Anzeigen Funktion Überwachungseinrichtungen
Funktion der Schutzeinrichtungen Funktion der Stromverteilung Funktion Ladekabel Stromgrenzwert
Rechtsdrehfeld vorhanden Funktion der Verriegelung Funktion der Not Abschaltung
Funktion Ladeunterbrechung Funktion Ladevorgang
Standfestigkeit Säule:
Messungen: Potentialausgleich innen : Ladestrom A
Spannung L1 – PE/N V Erdungswiderstand : RISO Busleitung -PE M:
Spannung L2 – PE/N V Potentialausgleich Säulen : RISO Busleitung – L1, L2, L3 M:
Spannung L3 – PE/N V Netzform:
Spannung N - PE V
Verwendetet Messgeräte: ProfitestMTECH … Profitest 0100 … sonstige: …
Typ:
Verwendete Prüfboxen:
Typ:
Überprüfung der Kabel nach DIN VDE 0701/0702 (DIN EN 62638 Entwurf)
Widerstand Schutzleiter Isolationswiderstand Schutzleiterstrom / Ersatzableitstrom
ICCB - Prüfungen Auslösezeit: Auslösestrom
Ladestrom:
Technische Änderungen und Irrtümer vorbehalten.
11
LADEFOXX Die modulare Stromtankstelle
Prüfprotokoll
Prüfprotokoll Ladestation(en) Seite 2 von
Kunde: Anlage:
Anschrift:
Messungen:
Messung
Nr.:/
Stromkreis
Ort, Anlagenteil,
Stromkreis,
Steckdosen Typ
Leitung
Kabel
PE/
PA
Überstrom – Kurzschluss-
Schutzeinrichtung
RISO
–
kleinster
Wert
M:
Fehlerstrom- Schutzeinrichtung RCD
Zusätzlicher Schutz
Auswertung:
Art
Leiterzahl
Querschnitt
mm²
Durchgang
PE
in
:
Durchgang
PA
in
:
Art
/
Charakteristik
Nennstrom
in
A
Impedanz
Z
L-PE
Impedanz
Z
L-N
Kurzschluss
–
Strom
Ik
Spannungsabfall
in
V
Typ
Nenndifferenzstr.
mA
Nennstrom
in
A
Auslösezeit
in
ms
1
x
I'N
Auslösezeit
in
ms
5
x
I'N
Auslösestrom
mA
Berührungsspannung
in
V
Erdungswiderstand
:
Brandgefahr
Lebensgefahr
Sonstige
Gefahren
1
2
3
4
Bemerkungen:
Fundamenterder geprüft Wert: Potentialausgleich EDV Wert:
Wert: Blitzschutz Wert:
Prüfergebnis mängelfrei … Prüfplakette geklebt: … nächster Prüftermin: Anlage stillgelegt …
Die Anlage entspricht nicht den anerkannten Regeln der Elektrotechnik …
Ich wurde darüber in Kenntnis gesetzt, dass die Anlage erhebliche Gefahren birgt und unverzüglich in Stand gesetzt werden muss.
Unterschrift und Datum des verantwortlichen Betreibers:
________________________________________________
Die Anlage entspricht den Regeln der Elektrotechnik (DIN VDE 0100) … Die prüfende Person ist gem. DIN VDE 0105 befähigt …
Unterschrift und Datum Prüfer (Arbeitsverantwortliche EFK): Unterschrift und Datum (Anlagenverantwortliche EFK):
_________________________________________________ _______________________________________________
Seite 2 von Seiten Protokoll in Schaltschrank …, Protokoll in Dokumentation …
Ein Unternehmen der
Westaflexwerk GmbH
Thaddäusstraße 5
D-33334 Gütersloh
Fon +49 (0)5241 401-0
www.ladefoxx.de

Weitere ähnliche Inhalte

Was ist angesagt?

Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015
Hifi RESTEK

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plus
enunpimpam.com

Anleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-MessumformerAnleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-Messumformer
Didactum

Green iq model-c_installation_guide_1.1
Green iq model-c_installation_guide_1.1Green iq model-c_installation_guide_1.1
Green iq model-c_installation_guide_1.1
Domotica daVinci

Bedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT VollverstärkerBedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT Vollverstärker
Hifi RESTEK

Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017
e-Marke Österreich


Was ist angesagt? (6)

Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plus

Anleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-MessumformerAnleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-Messumformer

Green iq model-c_installation_guide_1.1
Green iq model-c_installation_guide_1.1Green iq model-c_installation_guide_1.1
Green iq model-c_installation_guide_1.1

Bedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT VollverstärkerBedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT Vollverstärker

Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017


Ähnlich wie Wallbox Mikro

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)
guest7c57b9a

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 v
daivai

Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600
Aleksandar Milićević

Montage- und Bedienungsanleitung Ladefoxx
Montage- und Bedienungsanleitung LadefoxxMontage- und Bedienungsanleitung Ladefoxx
Montage- und Bedienungsanleitung Ladefoxx
Westaflex

Microondas Teka MWL 20 BI
Microondas Teka MWL 20 BIMicroondas Teka MWL 20 BI
Microondas Teka MWL 20 BI
Alsako Electrodomésticos

Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760
Tenmars Việt Nam

Siemens micro master 440 spares fx-cib_1202
Siemens micro master 440 spares fx-cib_1202Siemens micro master 440 spares fx-cib_1202
Siemens micro master 440 spares fx-cib_1202
Dien Ha The

Siemens micro master 440 spares fx-cib_1203
Siemens micro master 440 spares fx-cib_1203Siemens micro master 440 spares fx-cib_1203
Siemens micro master 440 spares fx-cib_1203
Dien Ha The

Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdfKubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
djfksekmdmdm

Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdfKubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
djfksekmdmdm

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)
idkdkddmd

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)
kmdddmm

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)
fjsekkxszdmmem

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)
fjkskekxsdcmdmme

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)
fjsekdhjenmdn

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge
Toolfix Fasteners

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)
fjsekksmemm

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)
fusjejkdkmse

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner
Hifi RESTEK

Lavavajillas AEG F55320VI0
Lavavajillas AEG F55320VI0Lavavajillas AEG F55320VI0
Lavavajillas AEG F55320VI0
Alsako Electrodomésticos


Ähnlich wie Wallbox Mikro (20)

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 v

Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600

Montage- und Bedienungsanleitung Ladefoxx
Montage- und Bedienungsanleitung LadefoxxMontage- und Bedienungsanleitung Ladefoxx
Montage- und Bedienungsanleitung Ladefoxx

Microondas Teka MWL 20 BI
Microondas Teka MWL 20 BIMicroondas Teka MWL 20 BI
Microondas Teka MWL 20 BI

Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760

Siemens micro master 440 spares fx-cib_1202
Siemens micro master 440 spares fx-cib_1202Siemens micro master 440 spares fx-cib_1202
Siemens micro master 440 spares fx-cib_1202

Siemens micro master 440 spares fx-cib_1203
Siemens micro master 440 spares fx-cib_1203Siemens micro master 440 spares fx-cib_1203
Siemens micro master 440 spares fx-cib_1203

Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdfKubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60R-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf

Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdfKubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf
Kubota ZD326-60-EU Zero Turn Mower Service Repair Manual (GERMAN).pdf

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)

Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)Kubota zd326 60-eu zero turn mower service repair manual (german)
Kubota zd326 60-eu zero turn mower service repair manual (german)

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner

Lavavajillas AEG F55320VI0
Lavavajillas AEG F55320VI0Lavavajillas AEG F55320VI0
Lavavajillas AEG F55320VI0


Mehr von Westaflex

Sicherheitsbestimmungen Besuchende
Sicherheitsbestimmungen BesuchendeSicherheitsbestimmungen Besuchende
Sicherheitsbestimmungen Besuchende
Westaflex

Europa altert im Rekordtempo
Europa altert im RekordtempoEuropa altert im Rekordtempo
Europa altert im Rekordtempo
Westaflex

Caravan Marina Westaflex
Caravan Marina WestaflexCaravan Marina Westaflex
Caravan Marina Westaflex
Westaflex

Westaflex Automotive
Westaflex AutomotiveWestaflex Automotive
Westaflex Automotive
Westaflex

WesterCOR Schrumpfmanschetten
WesterCOR SchrumpfmanschettenWesterCOR Schrumpfmanschetten
WesterCOR Schrumpfmanschetten
Westaflex

QuadroSilent Technik
QuadroSilent TechnikQuadroSilent Technik
QuadroSilent Technik
Westaflex

Überström Elemente Wandeinbau
Überström Elemente WandeinbauÜberström Elemente Wandeinbau
Überström Elemente Wandeinbau
Westaflex

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung
Westaflex

Betriebliche Elektromobilitaet
Betriebliche ElektromobilitaetBetriebliche Elektromobilitaet
Betriebliche Elektromobilitaet
Westaflex

Drosselauslegung
DrosselauslegungDrosselauslegung
Drosselauslegung
Westaflex

Versorgungstechnik
VersorgungstechnikVersorgungstechnik
Versorgungstechnik
Westaflex

Umweltverschmutzung und Smog
Umweltverschmutzung und SmogUmweltverschmutzung und Smog
Umweltverschmutzung und Smog
Westaflex

WAC Luftverteilung
WAC LuftverteilungWAC Luftverteilung
WAC Luftverteilung
Westaflex

Online Seminar WAC Komponenten
Online Seminar WAC KomponentenOnline Seminar WAC Komponenten
Online Seminar WAC Komponenten
Westaflex

VARIO System
VARIO SystemVARIO System
VARIO System
Westaflex

VARIO Montagefibel
VARIO MontagefibelVARIO Montagefibel
VARIO Montagefibel
Westaflex

Image Prospekt
Image ProspektImage Prospekt
Image Prospekt
Westaflex

onboarding
onboardingonboarding
onboarding
Westaflex

Anleitung WAC 300
Anleitung WAC 300Anleitung WAC 300
Anleitung WAC 300
Westaflex


Mehr von Westaflex (20)

Sicherheitsbestimmungen Besuchende
Sicherheitsbestimmungen BesuchendeSicherheitsbestimmungen Besuchende
Sicherheitsbestimmungen Besuchende

Europa altert im Rekordtempo
Europa altert im RekordtempoEuropa altert im Rekordtempo
Europa altert im Rekordtempo

Caravan Marina Westaflex
Caravan Marina WestaflexCaravan Marina Westaflex
Caravan Marina Westaflex

Westaflex Automotive
Westaflex AutomotiveWestaflex Automotive
Westaflex Automotive

WesterCOR Schrumpfmanschetten
WesterCOR SchrumpfmanschettenWesterCOR Schrumpfmanschetten
WesterCOR Schrumpfmanschetten

QuadroSilent Technik
QuadroSilent TechnikQuadroSilent Technik
QuadroSilent Technik

Überström Elemente Wandeinbau
Überström Elemente WandeinbauÜberström Elemente Wandeinbau
Überström Elemente Wandeinbau

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung

Betriebliche Elektromobilitaet
Betriebliche ElektromobilitaetBetriebliche Elektromobilitaet
Betriebliche Elektromobilitaet

Drosselauslegung
DrosselauslegungDrosselauslegung
Drosselauslegung

Versorgungstechnik
VersorgungstechnikVersorgungstechnik
Versorgungstechnik

Umweltverschmutzung und Smog
Umweltverschmutzung und SmogUmweltverschmutzung und Smog
Umweltverschmutzung und Smog

WAC Luftverteilung
WAC LuftverteilungWAC Luftverteilung
WAC Luftverteilung

Online Seminar WAC Komponenten
Online Seminar WAC KomponentenOnline Seminar WAC Komponenten
Online Seminar WAC Komponenten

VARIO System
VARIO SystemVARIO System
VARIO System

VARIO Montagefibel
VARIO MontagefibelVARIO Montagefibel
VARIO Montagefibel

Image Prospekt
Image ProspektImage Prospekt
Image Prospekt

onboarding
onboardingonboarding
onboarding

Schornstein
SchornsteinSchornstein
Schornstein

Anleitung WAC 300
Anleitung WAC 300Anleitung WAC 300
Anleitung WAC 300


Wallbox Mikro

  • 2. Technische Änderungen und Irrtümer vorbehalten. 2 LADEFOXX Die modulare Stromtankstelle Inhalt 1 Einführung 3 1.1 Vorwort 3 1.2 Funktionsweise 3 2 Sicherheitshinweise 4 2.1 Verwendete Symbole 4 2.2 Körperliche Gefahren 4 2.3 Bei Gerätestörungen 5 2.4 Schutz des Gerätes 5 3 Transport 5 3.1 Lagerung 5 3.2 Verpackung 5 3.3 Versand 5 4 Montage 6 4.1 Montage 6 4.2 Personenschutz 7 4.3 Ersteinweisung durch den Installateur 8 4.4 Bohrschablone 8 5 Technische Daten 8 5.1 Technische Daten 8 5.2 LED-Faben 8 6 Fehlerbehebung 9 6.1 Tabelle zur Fehlersuche 9 7 Allgemein 9 7.1 CE-Kennzeichnung 9 7.2 Gewährleistung 9 7.3 Entsorgung 9 7.4 Typenschild 9 8 Prüfprotokoll 10 wfx2020 ETIK666_BA_Wallbox-MIKRO_4Auflage.indd © westa-gruppe 09.11.2020 mf
  • 3. Technische Änderungen und Irrtümer vorbehalten. 3 LADEFOXX Die modulare Stromtankstelle 1 Einführung 1.1 Vorwort WirausdemHauseWestaflexfreuenuns,dassSiesich für unsere Ladefoxx Wallbox MIKRO entschieden haben. Diese Betriebsanleitung zeigt Ihnen, wie Sie das Gerät richtig benutzen, optimal einstellen und einfache Wartungsarbeiten selbst ausführen kön- nen. Für den Installateur enthält diese Betriebsanlei- tung weitere wichtige Kapitel zur Montage und Ersteinweisung. Hinweis: Die im Kapitel Montage beschriebenen Tätigkeiten dürfen nur von Fachkräften durchgeführt werden, sofern keine abwei- chenden Angaben in dieser Betriebsanlei- tung aufgeführt sind. Achtung! Firma Westaflex übernimmt keinerlei Haf- tung für Schäden, die sich durch Nichtbe- achtung oder unsachgemäße Arbeiten am Gerät ergeben. Bitte bewahren Sie diese Betriebsanleitung für einen späteren Ge- brauch sicher und griffbereit auf. 1.2 Funktionsweise Die Ladefoxx Wallbox MIKRO ist für die Strombe- tankung von Elektroautos nach ICE 1851-1 Mode 3 mit bis zu 22 kW Leistung ausgelegt. Werkseitig ist eine Leistungsabgabe von 11 kW eingestellt; diese Einstellung kann per DIP-Schalter aufdiebauseitigenGegebenheitensowiedieregel- mäßig tankenden Fahrzeuge eingestellt werden. Die jeweils eingestellten maximalen Leistungs- werte sind abwärts kompatibel, so dass z.B. ein Fahrzeug mit 11 kW Leistungsaufnahme an einer auf 22 kW eingestellten Wallbox MIKRO laden kann. Das fest angeschlagene Ladekabel sowie die inter- nen Kabelverbindungen in der Wallbox MIKRO sind auf eine maximale Leistung von 22 kW aus- gelegt. Bauseits sind ein RCD Schutzschalter Typ B (RCD EV) sowie ggf. ein separater Stromzähler empfeh- lenswert. Bitte sprechen Sie den installierenden Fachbetrieb hierauf an. Je nach Fahrzeugtyp sind die Stecker am Kabel- anschluss als Typ 2 (europäische Fahrzeuge) oder Typ 1 (asiatische Fahrzeuge) sowie die interne Hardware in der Wallbox MIKRO ausgelegt. Typ 1 Typ 2 Eine spätere Änderung ist möglich, aber mit Hardwareanpassung nur durch einen Fachbetrieb umsetzbar. Die Ladefoxx Wallbox MIKRO besitzt auf der Frontseite zwei sichtbare elektronische Bauteile. Es handelt sich dabei um eine LED, die verschie- dene Betriebszustände signalisiert und zum an- deren eine Zugangsberechtigung. Hierbei handelt es sich entweder um einen Schlüsselschalter oder ein RFID Lesegerät. Auch diese Komponenten sind nachträglich durch einen Fachbetrieb aus- tauschbar. Bitte kontrollieren Sie die von Ihnen bestellte Wallbox MIKRO-Ausführung nach dem Öffnen der Verpackung und in jedem Fall vor der Instal- lation. Einführung 1
  • 4. Technische Änderungen und Irrtümer vorbehalten. 4 LADEFOXX Die modulare Stromtankstelle 2 Sicherheitshinweise Dieses Gerät ist so konstruiert, dass Sie keiner Gefährdung ausgesetzt sind, wenn Sie diese Be- triebsanleitung befolgen. Überprüfen Sie nach je- der Arbeit am Gerät die einwandfreie Funktion. Wenn es Anzeichen für einen technischen Defekt am Gerät gibt: Schalten Sie sofort das Gerät aus, sperren Sie die entsprechende Sicherung in Ihrer Hausinstallation und sorgen für eine ausreichende Lüftung. Informieren Sie umgehend den zuständi- gen Installateur. Die Wallbox MIKRO darf nur durch eine ausge- wiesene Elektrofachkraft installiert und in Betrieb genommen werden. 2.1 Verwendete Symbole Dreieckige Symbole dienen Ihrer Sicherheit und weisen auf akute Gefahr für Ihr Leben und Ihre Gesundheit hin. Dieses Symbol warnt vor Gefahr für Personen. Dieses Symbol warnt vor gefährlicher elektrischer Spannung. Dieses Symbol warnt vor Gefahr der Beschädigung des Gerätes. Dieses Symbol dient Ihrer Information und macht auf notwendige Verhaltens- weisen aufmerksam oder weist auf wich- tige oder zusätzliche Informationen hin. 2.2 Körperliche Gefahren ACHTUNG! Achten Sie auf ausreichende Lüftung. – Sonst besteht die Gefahr von Schäden am Gebäude und gesundheitlicher Be- einträchtigung. ACHTUNG! Führen Sie nur die Anweisungen aus, die auch für Sie bestimmt sind. – Bei unsachgemäßen Arbeiten insbe- sondere an elektrischen Teilen besteht Lebensgefahr und die Gefahr der Be- schädigung des Gerätes. Hinweis: Dieses Gerät ist so konstruiert, dass Sie keiner Gefährdung ausgesetzt sind, wenn Sie das Gerät wie vorgesehen betreiben und die Betriebsanleitung befolgen. ACHTUNG! Dieses Gerät sollte ohne Aufsicht nicht von Kindern oder gebrechlichen Perso- nen bedient werden. Kinder sollten stets beaufsichtigt wer- den, damit das Gerät nicht als Spielzeug gebraucht wird. ACHTUNG! Trennen Sie vor jeder Arbeit am Gerät die Sicherung. Sicherheitshinweise
  • 5. Technische Änderungen und Irrtümer vorbehalten. 5 LADEFOXX Die modulare Stromtankstelle 2.3 Bei Gerätestörungen ACHTUNG! Wenn es Anzeichen für einen tech- nischen Defekt am Gerät oder an der Netzanschlussleitung gibt: Schalten Sie sofort das Gerät aus. Informieren Sie umgehend den zuständigen Installateur. Bei Beschädigungen darf das Gerät nicht betrieben werden. ACHTUNG! Die RCD-Sicherung des Gerätes muss leicht erreichbar sein, um bei Störungen das Gerät schnell vom Netz trennen zu können. 2.4 Schutz des Gerätes ACHTUNG! Führen Sie die angegebenen War- tungsarbeiten am Gerät in den an- gegebenen Abständen durch. – Mangelhafte Wartung kann Schäden am Gerät hervorrufen. ACHTUNG! Bei Reparaturen dürfen nur Originaltei- le als Austauschteile verwendet werden. Sonst Gefahr des Funktionsverlustes und weitere Gefahren für Personen. 3 Transport Lieferung Folgende Teile sind im Lieferumfang enthalten: 1 Wallbox MIKRO mit Ladekabel 2 Wandhalterung (Parkposition) für Ladestecker 3 Schlüssel (2 Stück) 3 Bohrschablone 4 Betriebsanleitung Schrauben und Dübel (bauseits) 3.1 Lagerung • Lagern Sie das Gerät sicher, trocken und staub- frei. 3.2 Verpackung Bewahren Sie die Lieferverpackung auf, um eine mögliche Rücksendung an den Hersteller zu ver- einfachen. 3.3 Versand Wenn im Falle eines Defektes eine Reparatur des Gerätes vor Ort durch den Kundendienst nicht möglich ist, können Sie es zur Reparatur an den Hersteller einschicken: • Verpacken Sie das Gerät sicher. Der Her- steller haftet nicht für Transportschäden. • Schicken Sie das Gerät an die Firma: Westaflexwerk GmbH Kundenservice Thaddäusstraße 5 D-33334 Gütersloh Fon+49 05241/401-0 Fax +49 05241/401-3411 westaflex@westa.net Transport
  • 6. Technische Änderungen und Irrtümer vorbehalten. 6 LADEFOXX Die modulare Stromtankstelle 4 Montage 4.1 Montage ACHTUNG! Die in diesem Kapitel aufgeführten Ar- beiten dürfen nur von Installateuren oder fachlich ausgebildeten Technikern durchgeführt werden. Zur Montage liegt eine Bohrschablone dem Ver- kaufskarton bei. Hiermit können Sie die notwen- digen Bohrlöcher zur späteren Wandmontage anzeichnen und ausführen. Bitte entfernen Sie die zwei Aluminiumleisten an den schmalen Frontseiten der Wallbox MIKRO (Bild 2), um die Schrauben zur Deckelöffnung zu lösen (Bild 3). Nachdem alle vier Halteschrauben gelöst sind, öffnen Sie bitte vorsichtig den Deckel und ver- schrauben die Wallbox MIKRO entsprechend der bereits angelegten Bohrlöcher. Bitte achten Sie auf einen ausreichend stabilen Wanduntergrund zur sicheren Halterung. Bitte montieren Sie nun die Wandhalterung für das fest angebrachte Ladekabel. Im nächsten Schritt prüfen Sie Ihre elektrische Zu- leitung sowie die eingebrachten Komponenten. Werkseitig sind alle DIP-Schalter (S1) in der Stel- lung OFF. Montage 2 4 5 3
  • 7. Technische Änderungen und Irrtümer vorbehalten. 7 LADEFOXX Die modulare Stromtankstelle ACHTUNG! Umstellung auf max. 22 kW: Diese Einstellung ist nur durch eine Elektro-Fachkraft auszuführen! Entfernen Sie die Abdeckung vom Lade- Controller und setzen den DIP-Schalter S1/5 auf ON. Danach starten Sie die Wallbox MIKRO neu. Bitte verschrauben Sie nun wieder die Frontklap- pe und achten dabei auf ordnungsgemäßen Sitz der Dichtungen, um einen wetterfesten Betrieb zu gewährleisten. Zum Abschluss bringen Sie bitte die zwei Alumi- niumleisten wieder an (Bild 7), indem Sie diese in ihre Verankerungen einrasten lassen. 4.2 Personenschutz Zum Personenschutz ist auf einen ausreichenden RCD Schutzschalter zu achten. Speziell bei älteren Häusern oder wenn kein Ein- griff in die bestehende Haustechnik erwünscht ist, muss zum Personenschutz zwingend ein RCD Schutzschalter (DFS 4 EV) zwischen Wallbox MI- KRO und Stromeinspeisepunkt eingebaut werden (siehe Bilder 8 und 9 - Auszug aus Katalog Fa. Do- epke). Wir empfehlen den RCD Schutzschalter DFS 4 040-4/0,03-A EV der Firma Doepke (Artikel-Nr. 09134818). RCD DFS 4 EV Wallbox DFS 4 EV A I¨n = 30 mA I¨nDC = 6 mA iF DC iF DC iF DC iF DC iF DC iF DC = 6 mA RCD Typ A Typ A A I¨n = 30 mA TT-System Um die Abschaltzeiten im TT-Netz einzuhalten, ist es auch bei fest- angeschlossenen Ladeeinrichtungen erforderlich, einen RCD vorzu- schalten. Das Erblinden des RCD wird durch den RCD EV verhindert. Wallbox DFS 4 EV A I¨n = 30 mA I¨nDC = 6 mA iF DC iF DC iF DC = 6 mA iF DC = 6 mA iF DC = 6 mA RCD Typ B Typ B AGF I¨n = 300 mA TT-System RCD DFS 4 EV iF DC = 6 mA RCD DFS 4 EV iF DC ges 12 mA iF DC ges 12 mA Bei mehr als einer Ladeeinrichtung muss ein RCD des Typs B vorgeschaltet werden, weil die DC-Fehlerströme sich im Feh- lerfall aufsummieren können. Ein vorgeschalteter RCD des Typs A kann seine Schutzfunktion nicht mehr erfüllen. Montage 6 7 8 9
  • 8. Technische Änderungen und Irrtümer vorbehalten. 8 LADEFOXX Die modulare Stromtankstelle Ersteinweisung und Bohrschablone / Technische Daten 4.3 Ersteinweisung durch den Installateur Sobald die Wallbox MIKRO in oben beschriebe- ner Weise angebracht und eingerichtet wurde, kann die erste Strombetankung eines Elektroau- tos erfolgen. Dazu autorisieren Sie sich mit dem Schlüsselschal- ter oder der RFID-Karte, entnehmen das fest an- geschlossene Ladekabel aus seiner Parkposition in der Wandhalterung und stecken es in die Lade- buchse des Elektroautos. Nach einer kurzen Kon- trollkommunikation zwischen Wallbox MIKRO und Auto startet der Ladevorgang automatisch. Der Stecker des Ladekabels verriegelt sich. Mit Beginn des Ladevorgangs wechselt das LED Licht von grün auf blau. Zur Beendigung der Ladung entriegeln Sie bitte Ihr Elektroauto und öffnen die Fahrertür. Der Tankvorgang wird dadurch gestoppt und der Ladestecker im Auto wieder freigegeben, so dass dieser in die Parkposition des Ladekabels zurückgesteckt werden kann. Sobald die Wallbox MIKRO eine Störung wahr- nimmt, wechselt das LED Licht auf rot. Bitte kontrollieren Sie das fest angeschlagene La- dekabel in regelmäßigen Abständen auf sichtbare Schäden. 120 262 Ø6 4.4 Bohrschablone (Achtung! Verkleinerung - nicht maßstäblich) 5 Technische Daten 5.1 Technische Daten Montage Wandmontage Leistungsabgabe per DIP-Schalter Leistungsabgabe per DIP-Schalter max. 22 kW AC Kompatibilität Smart Home Kompatibilität durch Modbus Schnittstelle auf der Platine Schutzklasse IP 54 Gewicht 10 kg Spannungsversorgung 400 V /50 Hertz 5.2 LED-Faben grün Stand-by / Ladebereitschaft blau Auto lädt rot Störung / Identifikation fehlgeschlagen
  • 9. Technische Änderungen und Irrtümer vorbehalten. 9 LADEFOXX Die modulare Stromtankstelle Fehlerbehebungen / Allgemein 6 Fehlerbehebungen 6.1 Tabelle zur Fehlersuche Fehler Behebung Nach dem Einschalten kein Betriebsbeginn (kein LED Licht). Zuleitung ohne Spannung, Sicherungen nicht eingeschaltet, Spannungsversorgung herstellen. Der Ladestecker wird zum Ende des Ladevorgangs nicht freigegeben. Das Auto hat sich automatisch wieder verschlossen. Verschließen und öffnen Sie Ihr Auto erneut; dann wird der Ladestecker freigegeben. Das RFID Lesegerät erkennt meine Zugangsberechtigung nicht. Zugangsmedium ist dem Wallbox MIKRO-System nicht bekannt. Bitte sprechen Sie Ihren Installateur an, um die Zugangs- berechtigungen zu aktualisieren. Schlüsselschalter defekt Bitte sprechen Sie Ihren Installateur an. 7 Allgemein 7.1 CE-Kennzeichnung Dieses Gerät ist konform mit der EG Richtlinie 89/336/EWG über elektromagnetische Verträglich- keit (EMV Richtlinie), geändert durch Richtlinie 91/263 EWG, 92/31 EWG und 93/68/EWG und der EG Richtlinie 73/23/EWG (Niederspan- nungsrichtlinie). 7.2 Gewährleistung Die Gewährleistung für das Gerät beträgt 24 Mo- nate. Die Gewährleistung erstreckt sich auf Mate- rial- und Verarbeitungsfehler. Hiervon ausgenom- men sind: – Verschleißteile und Teile/Baugruppen, die einer bestimmungsgemäßen Abnutzung unterliegen. – Schäden, die sich als Folge übermäßiger Be- anspruchung, unrichtiger Behandlung, gewalt- samer Beschädigung, Änderung, unzulässiger oder fehlerhafter Instandsetzung oder falscher Anschlüsse ergeben. Im Gewährleistungsfall wenden Sie sich bitte an Ihren Installateur oder den Hersteller. Änderung bedingt durch technische Verbesserun- gen und Design-Modifikationen vorbehalten. 7.3 Entsorgung Die Entsorgung muss gemäß den jeweiligen nationalen gesetzli- chen Bestimmungen erfolgen. Örtliche Entsorgungsunterneh- men sind bei der Stadt-/Gemein- deverwaltung zu erfahren. • Führen Sie die Gerätverpackung, Dämmmate- rial und Kunststoffteile einer Wertstoffwieder- verwertung zu. • Führen Sie Metallteile der Altmetallverwertung zu. • Entsorgen Sie elektrische und elektronische Bauteile als Elektroschrott. 7.4 Typenschild Typenschild hier einkleben!
  • 10. Technische Änderungen und Irrtümer vorbehalten. 10 LADEFOXX Die modulare Stromtankstelle Prüfprotokoll 8 Prüfprotokoll Prüfprotokoll Ladestation(en) Seite 1 von Kunde: Anlage: Anschrift: Prüfung durchgeführt nach: DGUV V3 … DIN VDE 0100 Teil 722 … DIN VDE 0100 Teil 600 … DIN VDE 0829 / EN 50090 … DIN VDE 0105 … Funktionsprüfung mit Prüfbox … Grund der Prüfung: Neuanlage … Erweiterung … Änderung … Instandsetzung … Wiederholungsprüfung … E-CHECK … Beschreibung der Einrichtung: Ladesäule St. Wallbox St. Typ: Hersteller: Leitstand St. Controller St. Typ: Hersteller: Anzahl Steckverbindungen St. Typ: A Typ: A Typ: A Typ: A Typ: A Ladesäule/Wallbox mit Ladekabel Ladekabel am Fahrzeug Ladekabel (extern) Typ: Typ: Typ: Typ: Typ: Typ: Besonderheiten: Beschreibung: Ergebnis der Besichtigung: Kleinspannung sicher getrennt Gebäudesystemtechnik vorhanden Richtige Auswahl der Betriebsmittel Schutztrennung erfüllt Kennzeichnung Betriebsmittel erfüllt Keine Schäden an Betriebsmittel Schutzisolierung korrekt Kennzeichnung PE, PEN, N, Aderkennz. Schutz gegen direktes Berühren Hauptpotentialausgleich vorhanden Berührungsschutz vorhanden Sicherheitseinrichtungen vollständig Zus. Potentialausgleich vorhanden Leitungsverbindungen korrekt Erdungsanlage vollständig Anordnung Busgeräte nach Norm Schutzeinrichtungen funktionstüchtig Wärmeerzeuger berücksichtigt Busleitung Verlegung korrekt Zugänglichkeit gewahrt Zielbezeichnung der Leitungen Busleitung bezeichnet Dokumentation vorhanden, vollständig Leitungsverlegung korrekt Busleitung sichere Trennung g. Erde Überspannungsschutz funktionstüchtig Ladekabel unbeschädigt Ergebnis der Erprobung: Funktion der Anzeigen Funktion Überwachungseinrichtungen Funktion der Schutzeinrichtungen Funktion der Stromverteilung Funktion Ladekabel Stromgrenzwert Rechtsdrehfeld vorhanden Funktion der Verriegelung Funktion der Not Abschaltung Funktion Ladeunterbrechung Funktion Ladevorgang Standfestigkeit Säule: Messungen: Potentialausgleich innen : Ladestrom A Spannung L1 – PE/N V Erdungswiderstand : RISO Busleitung -PE M: Spannung L2 – PE/N V Potentialausgleich Säulen : RISO Busleitung – L1, L2, L3 M: Spannung L3 – PE/N V Netzform: Spannung N - PE V Verwendetet Messgeräte: ProfitestMTECH … Profitest 0100 … sonstige: … Typ: Verwendete Prüfboxen: Typ: Überprüfung der Kabel nach DIN VDE 0701/0702 (DIN EN 62638 Entwurf) Widerstand Schutzleiter Isolationswiderstand Schutzleiterstrom / Ersatzableitstrom ICCB - Prüfungen Auslösezeit: Auslösestrom Ladestrom:
  • 11. Technische Änderungen und Irrtümer vorbehalten. 11 LADEFOXX Die modulare Stromtankstelle Prüfprotokoll Prüfprotokoll Ladestation(en) Seite 2 von Kunde: Anlage: Anschrift: Messungen: Messung Nr.:/ Stromkreis Ort, Anlagenteil, Stromkreis, Steckdosen Typ Leitung Kabel PE/ PA Überstrom – Kurzschluss- Schutzeinrichtung RISO – kleinster Wert M: Fehlerstrom- Schutzeinrichtung RCD Zusätzlicher Schutz Auswertung: Art Leiterzahl Querschnitt mm² Durchgang PE in : Durchgang PA in : Art / Charakteristik Nennstrom in A Impedanz Z L-PE Impedanz Z L-N Kurzschluss – Strom Ik Spannungsabfall in V Typ Nenndifferenzstr. mA Nennstrom in A Auslösezeit in ms 1 x I'N Auslösezeit in ms 5 x I'N Auslösestrom mA Berührungsspannung in V Erdungswiderstand : Brandgefahr Lebensgefahr Sonstige Gefahren 1 2 3 4 Bemerkungen: Fundamenterder geprüft Wert: Potentialausgleich EDV Wert: Wert: Blitzschutz Wert: Prüfergebnis mängelfrei … Prüfplakette geklebt: … nächster Prüftermin: Anlage stillgelegt … Die Anlage entspricht nicht den anerkannten Regeln der Elektrotechnik … Ich wurde darüber in Kenntnis gesetzt, dass die Anlage erhebliche Gefahren birgt und unverzüglich in Stand gesetzt werden muss. Unterschrift und Datum des verantwortlichen Betreibers: ________________________________________________ Die Anlage entspricht den Regeln der Elektrotechnik (DIN VDE 0100) … Die prüfende Person ist gem. DIN VDE 0105 befähigt … Unterschrift und Datum Prüfer (Arbeitsverantwortliche EFK): Unterschrift und Datum (Anlagenverantwortliche EFK): _________________________________________________ _______________________________________________ Seite 2 von Seiten Protokoll in Schaltschrank …, Protokoll in Dokumentation …
  • 12. Ein Unternehmen der Westaflexwerk GmbH Thaddäusstraße 5 D-33334 Gütersloh Fon +49 (0)5241 401-0 www.ladefoxx.de
