Bedienungsanleitung
Handmade in Kassel Germany 05/2013
RESTEK MDAC+
Seite 2 von 36
Inhaltsverzeichnis
INHALTSVERZEICHNIS .......................................................2
VORWORT ............................................................................3
ALLGEMEINE SICHERHEITSANGABEN............................4
ENTSORGUNG .....................................................................4
HINWEISE .............................................................................4
VERSORGUNGSSPANNUNG..............................................7
AUSPACKEN ........................................................................7
AUFSTELLUNG ....................................................................8
ERSTE SCHRITTE ................................................................9
EINIGES ÜBER DEN MDAC+.............................................11
ÜBERSICHT FRONT...........................................................13
ÜBERSICHT RÜCKSEITE ..................................................15
DIE BEDIENUNG ................................................................20
DAS MENÜ..........................................................................20
DIE FERNBEDIENUNG.......................................................30
TECHNISCHE DATEN ........................................................33
ABMESSUNGEN.................................................................36
RESTEK MDAC+
Vorwort
Verehrte Hi-Fi-Freundin, verehrter Hi-Fi-Freund,
wir freuen uns, dass Sie sich entschlossen haben, ein
Produkt der neuen M Serie aus dem Hause RESTEK zu
erwerben.
Der digitaler Vorverstärker und Wandler MDAC+ befindet
sich auf dem neusten Stand der Technik und wird Ihnen viele
Jahre Freude bereiten.
Daher gilt es, den Eigenschaften des Wandlers die höchste
Aufmerksamkeit zu widmen, da durch ihn Klangeigen-schaften
und mögliche Nutzungen des gesamten Geräte-komplexes
bestimmt werden.
Verbunden mit dem immensen Fortschritt in der Halbleiter-technologie
hat auch bei den am Anfang einer elektro-akustischen
Übertragungskette stehenden Signalquellen -
Radio, CD, Analogplattenspieler, Vorverstärker, Wandler
usw.- bis hin zum Endverstärker und den Lautsprechern -
eine Entwicklung stattgefunden, die es heute erlaubt, Musik
in einer nie geahnten Qualität wiederzugeben.
Mit dem MDAC+ steht Ihnen daher ein Gerät zur Verfügung,
welches in Hinblick auf Bedienungskomfort und Klang-eigenschaften
Seite 3 von 36
keine Wünsche offen lässt.
Um sich mit dem MDAC+, seinen Anschlüssen,
Bedienelementen und ein wenig mit seiner Technologie
vertraut zu machen, bitten wir Sie die folgenden Seiten
sorgfältig durchzulesen.
Wir sind sicher, dass Ihnen dieses Gerät lange Zeit
ungestörten Musikgenuss und Freude bereiten wird.
RESTEK im Mai 2013
Gültig ab Seriennummer C0015882.
RESTEK, Untere Feldstr. 13, D-34277 Fuldabrück
T: 0561 42089, F: 0561 42080, W: www.restek.de, M: info@restek.de
RESTEK MDAC+
Allgemeine Sicherheitsangaben
Auf beachtenswerte und wichtige Informationen wird jeweils
durch ein entsprechendes Symbol am linken Seitenrand
hingewiesen.
Das Ausrufezeichen markiert Abschnitte, die mit großer
Aufmerksamkeit gelesen werden sollten, da hier besondere
Eigenschaften oder Einstellungen erklärt werden.
Der Blitz ist ein Symbol für eine Gefahrenquelle,
entsprechende Abschnitte sind gekennzeichnet und müssen
unbedingt beachtet werden.
Entsorgung
Elektronische Geräte gehören nicht in den Hausmüll
und müssen gemäß Richtlinie 2002/96/EG DES EURO-PÄISCHEN
PARLAMENTS UND DES RATES vom 27.
Januar 2003, über Elektro- und Elektronik-Altgeräte
fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung
zur Entsorgung an die dafür vorgesehene öffentliche
Sammelstellen ab. Bitte bedenken Sie vor einer Entsorgung,
dass alle RESTEK-Geräte reparabel und updatefähig sind.
Verbrauchte Batterien sind Sondermüll! Werfen Sie daher
verbrauchte Batterien nicht in den Hausmüll, sondern geben
Sie diese bei einer Sammelstelle für Altbatterien ab.
Hinweise
Störstrahlung und Störfestigkeit.
Das Gerät entspricht den Schutzanforderungen auf dem
Gebiet der elektromagnetischen Verträglichkeit, die u.a. in
den Richtlinien 89/336/EWG und FCC, Part 15 aufgeführt
sind.
Die vom Gerät erzeugten elektromagnetischen Aus-sendungen
sind soweit begrenzt, dass ein bestimmungs-gemäßer
Betrieb anderer Geräte und Systeme ohne
Seite 4 von 36
Probleme möglich ist.
RESTEK MDAC+
Des weiteren weist das Gerät eine angemessene Festigkeit
gegen elektromagnetische Störungen auf, sodass ein
bestimmungsgemäßer Betrieb möglich ist.
Das Gerät erfüllt die Bedingungen der Sicherheit gemäß
Schutzklasse 1 EN 60950; 1992 + A1/A2; 1993 (UL1950).
Die EMV Richtlinien für die Störaussendung gemäß EN
55103-1 sowie die Störfestigkeit gemäß EN 55103-2 für
Audio-, Video- und audiovisuelle Einrichtungen sowie für
Studio Lichtsteuereinrichtungen für den professionellen
Einsatz gemäß Bewertungskriterium B der
elektromagnetischen Umgebung E4 werden ebenso
eingehalten.
Hiermit wird die CE-Konformitätserklärung bestätigt.
Die Berücksichtigung dieser Standards gewährleistet mit
einer angemessenen Wahrscheinlichkeit sowohl einen
Schutz der Umgebung als auch eine entsprechende
Störfestigkeit des Gerätes. Eine absolute Garantie, dass
keine unerlaubte elektromagnetische Beeinträchtigung
während des Betriebes entsteht, kann jedoch nicht gegeben
werden.
Um die Wahrscheinlichkeit solcher Beeinträchtigungen
weitgehend auszuschließen, sind weitere Maßnahmen zu
beachten:
Es sollten nur abgeschirmte Kabel zwischen den Geräten
benutzt werden und auf eine einwandfreie, großflächige und
korrosionsbeständige Verbindung der Abschirmung zum
entsprechenden Steckergehäuse geachtet werden. Eine nur
an einem Ende angeschlossene Kabelabschirmung kann als
Empfangs- oder Sendeantenne wirken.
Im gesamten System dürfen nur Geräte verwendet werden,
die die oben genannten Standards erfüllen.
Die Bildung von Stromschleifen ist zu vermeiden bzw. ihre
Fläche so klein wie möglich gehalten werden und der darin
fließende Strom z. B. durch das Einfügen einer
Gleichtaktdrossel reduziert werden.
Es muss ein Erdungskonzept des Systems vorgesehen
werden, dass sowohl die Sicherheitsanforderungen, als auch
die EMV Belange berücksichtigt. Bei der Entscheidung
Seite 5 von 36
RESTEK MDAC+
zwischen stern- oder flächenförmiger bzw. kombinierter
Erdung sind Vor- und Nachteile gegeneinander abzuwägen.
Eine sternförmige Erdung ist bei HiFi Anlagen normalerweise
zweckmäßig.
Bei bereits vorhandenen Brummschleifen zwischen ange-schlossenen
Geräten kann es sinnvoll sein, zur Trennung
von unerwünschten Masse- oder Erdverbindungen,
Symmetrier- oder Differenzverstärker einzusetzen.
Seite 6 von 36
RESTEK MDAC+

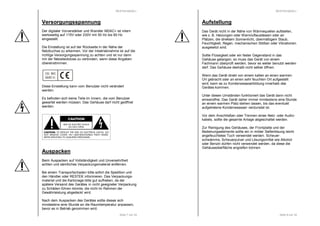

Versorgungsspannung
Der digitaler Vorverstärker und Wandler MDAC+ ist intern
werksseitig auf 115V oder 230V mit 50 Hz bis 60 Hz
eingestellt.
Die Einstellung ist auf der Rückseite in der Nähe der
Netzbuchse zu erkennen. Vor der Inbetriebnahme ist auf die
richtige Versorgungsspannung zu achten und ist nur dann
mit der Netzsteckdose zu verbinden, wenn diese Angaben
übereinstimmen.
Diese Einstellung kann vom Benutzer nicht verändert
werden.
Es befinden sich keine Teile im Innern, die vom Benutzer
gewartet werden müssen. Das Gehäuse darf nicht geöffnet
werden.
Auspacken
Beim Auspacken auf Vollständigkeit und Unversehrtheit
achten und sämtliches Verpackungsmaterial entfernen.
Bei einem Transportschaden bitte sofort die Spedition und
den Händler oder RESTEK informieren. Das Verpackungs-material
und die Kartonage bitte gut aufheben, da der
spätere Versand des Gerätes in nicht geeigneter Verpackung
zu Schäden führen könnte, die nicht im Rahmen der
Gewährleistung abgedeckt wird.
Nach dem Auspacken des Gerätes sollte dieses sich
mindestens eine Stunde an die Raumtemperatur anpassen,
bevor es in Betrieb genommen wird.
Seite 7 von 36
RESTEK MDAC+
Aufstellung
Das Gerät nicht in der Nähe von Wärmequellen aufstellen,
wie z. B. Heizungen oder Warmluftauslässen oder an
Plätzen, die direktem Sonnenlicht, übermäßigem Staub,
Feuchtigkeit, Regen, mechanischen Stößen oder Vibrationen
ausgesetzt sind.
Sollte Flüssigkeit oder ein fester Gegenstand in das
Gehäuse gelangen, so muss das Gerät von einem
Fachmann überprüft werden, bevor es weiter benutzt werden
darf. Das Gehäuse deshalb nicht selber öffnen.
Wenn das Gerät direkt von einem kalten an einen warmen
Ort gebracht oder an einen sehr feuchten Ort aufgestellt
wird, kann es zu Kondenswasserbildung innerhalb des
Gerätes kommen.
Unter diesen Umständen funktioniert das Gerät dann nicht
einwandfrei. Das Gerät daher immer mindestens eine Stunde
an einem warmen Platz stehen lassen, bis das eventuell
aufgetretene Kondenswasser verdunstet ist.
Vor dem Anschließen oder Trennen eines Netz- oder Audio-kabels,
sollte die gesamte Anlage abgeschaltet werden.
Zur Reinigung des Gehäuses, der Frontplatte und der
Bedienungselemente sollte ein in milder Seifenlösung leicht
angefeuchtetes Tuch verwendet werden. Scheuer-schwämme,
Scheuerpulver und Lösungsmittel wie Alkohol
oder Benzin dürfen nicht verwendet werden, da diese die
Gehäuseoberfläche angreifen können.
Seite 8 von 36
RESTEK MDAC+

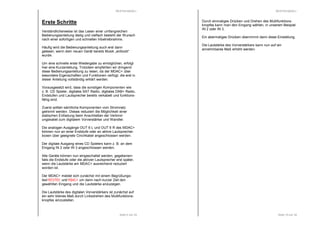

Erste Schritte
Verständlicherweise ist das Lesen einer umfangreichen
Bedienungsanleitung lästig und vielfach besteht der Wunsch
nach einer sofortigen und schnellen Inbetriebnahme.
Häufig wird die Bedienungsanleitung auch erst dann
gelesen, wenn dem neuen Gerät bereits Musik „entlockt“
wurde.
Um eine schnelle erste Wiedergabe zu ermöglichen, erfolgt
hier eine Kurzanleitung. Trotzdem empfehlen wir dringend
diese Bedienungsanleitung zu lesen, da der MDAC+ über
besondere Eigenschaften und Funktionen verfügt, die erst in
dieser Anleitung vollständig erklärt werden.
Vorausgesetzt wird, dass die sonstigen Komponenten wie
z. B. CD Spieler, digitales SAT Radio, digitales DAB+ Radio,
Endstufen und Lautsprecher bereits verkabelt und funktions-fähig
Seite 9 von 36
sind.
Zuerst sollten sämtliche Komponenten vom Stromnetz
getrennt werden. Dieses reduziert die Möglichkeit einer
statischen Entladung beim Anschließen der Verbind-ungskabel
zum digitalem Vorverstärker und Wandler.
Die analogen Ausgänge OUT 6 L und OUT 6 R des MDAC+
können nun an einer Endstufe oder an aktive Lautsprecher-boxen
über geeignete Cinchkabel angeschlossen werden.
Der digitale Ausgang eines CD Spielers kann z. B. an dem
Eingang IN 2 oder IN 3 angeschlossen werden.
Alle Geräte können nun eingeschaltet werden, gegebenen-falls
die Endstufe oder die aktiven Lautsprecher erst später,
wenn die Lautstärke am MDAC+ ausreichend reduziert
worden ist.
Der MDAC+ meldet sich zunächst mit einem Begrüßungs-text
RRRREEEESSSSTTTTEEEEKKKK und MMMMDDDDAAAACCCC++++ um dann nach kurzer Zeit den
gewählten Eingang und die Lautstärke anzuzeigen.
Die Lautstärke des digitalen Vorverstärkers ist zunächst auf
ein sehr kleines Maß durch Linksdrehen des Multifunktions-knopfes
einzustellen.
RESTEK MDAC+
Durch einmaliges Drücken und Drehen des Multifunktions-knopfes
kann man den Eingang wählen, in unserem Beispiel
IN 2 oder IN 3.
Ein abermaliges Drücken übernimmt dann diese Einstellung.
Die Lautstärke des Vorverstärkers kann nun auf ein
annehmbares Maß erhöht werden.
Seite 10 von 36
RESTEK MDAC+
Einiges über den MDAC+
Beim MDAC+ handelt es sich um einen digitalen Vor-verstärker
/ Umschalter und digital / analog Wandler mit einer
Vielzahl von Ein- und Ausgängen und mehrere zu- und
abschaltbare Lautstärkeregler.
Erstmals ist es damit auch möglich, eine digitale
Lautstärkeregelung direkt mit einer analogen Laut-stärkeregelung
Seite 11 von 36
zu vergleichen.
Über die bidirektionalen Tape Schleifen und Eingänge sind
auch WINDOWS 8 Tabletts, Net- oder Notebooks und PCs
unter LINUX, IOS und WINDOWS als Quellen- oder
Aufbereitungsgeräte anschliessbar.
Durch den Einsatz modernster Technologien, verbunden mit
aufwändigen Fertigungsmethoden, ist es uns heute möglich,
die Wiedergabequalität des MDAC+ „auf die Spitze“ zu
treiben.
Der digitale Vorverstärker und Wandler MDAC+ ist das
Produkt unserer Bemühungen, Ihnen ein Gerät in die Hand
zu geben, das keine Wünsche an Klang und Komfort offen
lässt.
Hochwertige Umschalter, zwei Sample Rate Converter und
ein hochwertiger 24 bit 192 kS Multibit Digital Analog
Wandler erlauben es, eine Vielzahl von Bitauflösungen und
Wandlerraten einzustellen, um ein Höchstmass an Klang-auflösung
zu erreichen.
Insbesondere der digitale Filter des D/A Wandler der ohne
Pre Ringing arbeitet, lässt dem MDAC+ sehr „analog“
klingen.
Eine potenzial getrennte bidirektionale asynchrone USB
Schnittstelle ermöglicht es Stücke die auf einen PC
gespeichert sind in sehr hoher Qualität wieder zu geben.
Mittels des an- und abschaltbaren Lautstärkereglers kann
das Signal bis –99 dB in 1 dB Schritte abgeschwächt
werden.
Die Treiber der analogen Cinchausgänge stellen die
Verbindung zu dem Vorverstärker, den Endstufen oder den
aktiven Lautsprecherboxen her.
RESTEK MDAC+
Der geringe Ausgangswiderstand von 50 Ohm und der
maximale Strom von bis zu 35 mA rms dieser Treiberstufen
ermöglichen einerseits eine korrekte Leitungsanpassung und
andererseits auch die Verwendung von manchmal
unvermeidbar langen Verbindungskabeln zwischen dem
Radio und dem Vorverstärker oder den Endverstärkern ohne,
dass das Musiksignal durch die Kabel beeinträchtigt wird.
Alle Teile der Elektronik des MDAC+ sind gleichspannungs-gekoppelt,
womit es möglich ist, auch tiefste Frequenzen zu
übertragen. Dies bedeutet, dass auch im unteren Frequenz-spektrum
verzerrungsfrei und phasenstarr übertragen wird.
Im Signalweg befinden sich keine Kondensatoren oder
Elkos, die eine Verfälschung herbeiführen könnten.
Rauschen und Übersprechen sind nur noch an der
Messgrenze wahrnehmbar.
Der Anspruch auf leichte Bedienbarkeit und Funktionalität
wird durch die Bedienmöglichkeit aller Sonderfunktionen
mittels der Fernbedienung oder eines einzigen Knopfes
realisiert.
Das Design des digitalen Vorverstärkers und Wandlers bleibt
dabei puristisch klar, da das ausgereifte und zugleich
bestechende Konzept der Ein-Knopf-Bedienung, keine
weiteren Knöpfchen, Tasten, Regler oder Dergleichen
erfordert.
Seite 12 von 36
RESTEK MDAC+

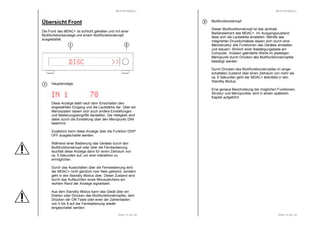

Übersicht Front
Die Front des MDAC+ ist schlicht gehalten und mit einer
Multifunktionsanzeige und einem Multifunktionsknopf
ausgestattet.
1 2
Seite 13 von 36
Hauptanzeige
IIIINNNN 1111 77778888
Diese Anzeige stellt nach dem Einschalten den
angewählten Eingang und die Lautstärke dar. Über ein
Menüsystem lassen sich auch andere Einstellungen
und Bedienungseingriffe darstellen. Die Helligkeit wird
dabei durch die Einstellung über den Menüpunkt DIM
bestimmt.
Zusätzlich kann diese Anzeige über die Funktion DISP
OFF ausgeschaltet werden.
Während einer Bedienung des Gerätes durch den
Multifunktionsknopf oder über die Fernbedienung
leuchtet diese Anzeige dann für einen Zeitraum von
ca. 5 Sekunden auf, um eine Interaktion zu
ermöglichen.
Durch das Ausschalten über die Fernbedienung wird
der MDAC+ nicht gänzlich vom Netz getrennt, sondern
geht in den Standby Modus über. Dieser Zustand wird
durch das Aufleuchten eines Minuszeichens am
rechten Rand der Anzeige signalisiert.
Aus dem Standby Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes, dem
Drücken der ON Taste oder einer der Zahlentasten
von 0 bis 9 auf der Fernbedienung wieder
eingeschaltet werden.
1
DISC >>
RESTEK MDAC+
Multifunktionsknopf
Dieser Multifunktionsknopf ist das zentrale
Bedienelement des MDAC+. Im Ausgangszustand
lässt sich die Lautstärke einstellen. Mithilfe des
integrierten Druckkontaktes lassen sich durch eine
Menüstruktur alle Funktionen des Gerätes einstellen
und steuern. Ähnlich einer Bestätigungstaste am
Computer, müssen geänderte Werte im jeweiligen
Menüpunkt durch Drücken des Multifunktionsknopfes
bestätigt werden.
Durch Drücken des Multifunktionsknopfes im einge-schalteten
Zustand über einen Zeitraum von mehr als
ca. 6 Sekunden geht der MDAC+ ebenfalls in den
Standby Modus.
Eine genaue Beschreibung der möglichen Funktionen,
Struktur und Menüpunkte, wird in einem späterem
Kapitel aufgeführt.
Seite 14 von 36
2
RESTEK MDAC+

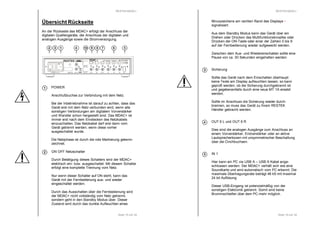

Übersicht Rückseite
An der Rückseite des MDAC+ erfolgt der Anschluss der
digitalen Quellengeräte, der Anschluss der digitalen und
analogen Ausgänge sowie die Stromversorgung.
RESTEK MDAC+
3
2
5
4
7
6
2
1
POWER
Anschlußbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen am digitalem Vorverstärker
und Wandler schon hergestellt sind. Das MDAC+ ist
immer erst nach dem Einstecken des Netzkabels
einzuschalten. Das Netzkabel darf erst dann vom
Gerät getrennt werden, wenn diese vorher
ausgeschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-zeichnet.
ON OFF Netzschalter
Durch Betätigung dieses Schalters wird der MDAC+
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MDAC+ nicht vollständig vom Netz getrennt,
sondern geht in den Standby Modus über. Dieser
Zustand wird durch das dunkle Aufleuchten eines
Seite 15 von 36
2 3 1
1
2
4
I
0
POWER MT 1A OUT 5 OUT
IN
HANDMADE IN GERMANY DE 63702507
OUT IN IN IN IN 1
IN 10
9
8
4
3
REMOTE OUT 6
10 9 8 7 6
RESTEK MDAC+
Minuszeichens am rechten Rand des Displays -
signalisiert.
Aus dem Standby Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes oder
Drücken der ON-Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
Sollte das Gerät nach dem Einschalten überhaupt
keine Texte am Display aufleuchten lassen, so kann
geprüft werden, ob die Sicherung durchgebrannt ist
und gegebenenfalls durch eine neue MT 1A ersetzt
werden.
Sollte im Anschluss die Sicherung wieder durch-brennen,
so muss das Gerät zu Ihrem RESTEK
Seite 16 von 36
Händler gebracht werden.
OUT 6 L und OUT 6 R
Dies sind die analogen Ausgänge zum Anschluss an
einem Vorverstärker, Endverstärker oder an aktive
Lautsprecherboxen mit unsymmetrischer Beschaltung
über die Cinchbuchsen.
IN 1
Hier kann ein Tablett, PC, Net- oder Notebook via
USB A – USB A Kabel angeschlossen werden. Der
MDAC+ verhält sich wie eine Soundkarte. Unter LINUX
und IOS wird diese automatisch vom PC erkannt.
Unter WINDOWS muss ein zusätzlicher Treiber
installiert werden. Auf der RESTEK Homepage kann
dieser in der neuesten Version gedownloaded werden.
Die maximale asynchrone Übertragungsrate beträgt
192 kS mit maximal 24 bit Auflösung. Die Samplerate
3
4
RESTEK MDAC+
und Bitauflösung werden dabei vom PC vorgegeben
und eingestellt.
Dieser USB Anschluss ist bidirektional mit USB IN und
USB OUT.
Die von einem digitalen Aufnahmegerät oder einem
externen Gerät verarbeiteten Daten können somit hier
wieder zurück geschleift werden. Bei MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT UUUU
dient der Eingang IN 1 als Wiedergabeschnittstelle.
Dieser Eingang kann dann nicht mehr als normaler
Eingang angewählt und verwendet werden.
Im Prinzip handelt es sich somit um einen „TAPE OUT“
Aus- und „TAPE IN“ Eingang, wie man es von einem
analogen Vorverstärker her kennt.
Bei MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL kann dieser Eingang als normaler
Eingänge angewählt und verwendet werden.
Dieser USB-Ein- und Ausgang ist potenzialmäßig von
der sonstigen Elektronik getrennt. Somit sind keine
Brummschleifen über dem PC mehr möglich.

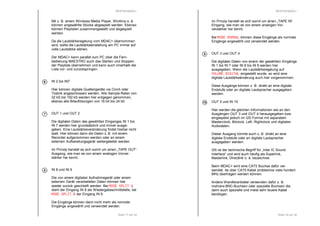

Mit z. B. einem Windows Media Player, WinAmp o. ä.
können angewählte Stücke abgespielt werden. Ebenso
können Playlisten zusammengestellt und abgespielt
werden.
Da die Lautstärkeregelung vom MDAC+ übernommen
wird, sollte die Lautstärkeeinstellung am PC immer auf
volle Lautstärke stehen.
Der MDAC+ kann parallel zum PC über die Fern-bedienung
MAESTRO auch das Starten und Stoppen
der Playliste übernehmen und kann auch innerhalb der
Stücke vor- und zurückspulen bzw. innerhalb der Liste
vor- und zurückspringen.
IN 2 bis IN7
Hier können digitale Quellengeräte via Cinch oder
Toslink angeschlossen werden. Alle Sample Raten von
32 kS bis 192 kS werden hier entgegen genommen,
ebenso alle Bitauflösungen von 16 bit bis 24 bit.
Seite 17 von 36
6
RESTEK MDAC+
Seite 18 von 36
7 OUT 1 und OUT 2
Die digitalen Daten des gewählten Einganges IN 1 bis
IN 7 werden hier grundsätzlich und immer ausge-geben.
Eine Lautstärkeveränderung findet hierbei nicht
statt. Hier können dann die Daten z. B. mit einem
Recorder aufgenommen werden oder an einem
externen Aufbereitungsgerät weitergeleitet werden.
Im Prinzip handelt es sich somit um einen „TAPE OUT“
Ausgang, wie man es von einem analogen Vorver-stärker
her kennt.
IN 8 und IN 9
Die von einem digitalen Aufnahmegerät oder einem
externen Gerät verarbeiteten Daten können hier
wieder zurück geschleift werden. Bei MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA
dient der Eingang IN 8 als Wiedergabeschnittstelle, bei
MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB der Eingang IN 9.
Die Eingänge können dann nicht mehr als normale
Eingänge angewählt und verwendet werden.
Im Prinzip handelt es sich somit um einen „TAPE IN“
Eingang, wie man es von einem analogen Vor-verstärker
her kennt.
Bei MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL können diese Eingänge als normale
Eingänge angewählt und verwendet werden.
OUT 3 und OUT 4
Die digitalen Daten von einem der gewählten Eingänge
IN 1 bis IN 7 oder IN 8 bis IN 9 werden hier
ausgegeben. Wenn die Lautstärkeregelung auf
VVVVOOOOLLLLUUUUMMMMEEEE DDDDIIIIGGGGIIIITTTTAAAALLLL eingestellt wurde, so wird eine
digitale Lautstärkeänderung auch hier vorgenommen.
Diese Ausgänge können z. B. direkt an eine digitale
Endstufe oder an digitale Lautsprecher ausgegeben
werden.
8
9
RESTEK MDAC+

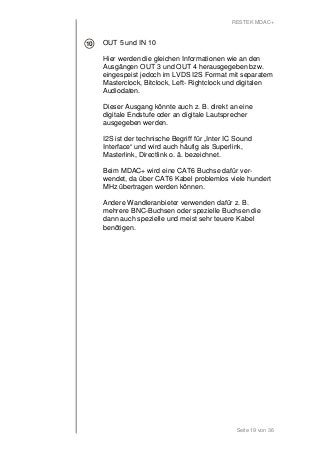

OUT 5 und IN 10
Hier werden die gleichen Informationen wie an den
Ausgängen OUT 3 und OUT 4 herausgegeben bzw.
eingespeist jedoch im LVDS I2S Format mit separatem
Masterclock, Bitclock, Left- Rightclock und digitalen
Audiodaten.
Dieser Ausgang könnte auch z. B. direkt an eine
digitale Endstufe oder an digitale Lautsprecher
ausgegeben werden.
I2S ist der technische Begriff für „Inter IC Sound
Interface“ und wird auch häufig als Superlink,
Masterlink, Directlink o. ä. bezeichnet.
Beim MDAC+ wird eine CAT6 Buchse dafür ver-wendet,
da über CAT6 Kabel problemlos viele hundert
MHz übertragen werden können.
Andere Wandleranbieter verwenden dafür z. B.
mehrere BNC-Buchsen oder spezielle Buchsen die
dann auch spezielle und meist sehr teuere Kabel
benötigen.
Seite 19 von 36
10
RESTEK MDAC+

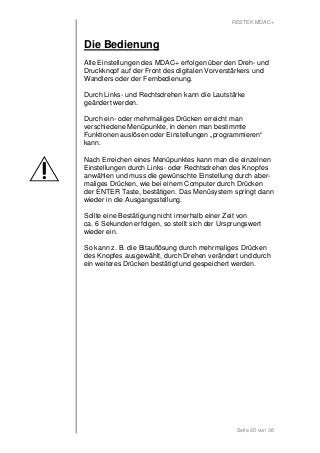

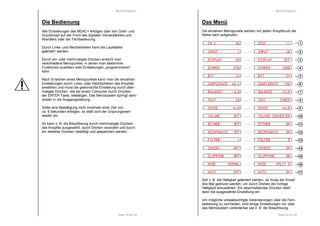

Die Bedienung
Alle Einstellungen des MDAC+ erfolgen über den Dreh- und
Druckknopf auf der Front des digitalen Vorverstärkers und
Wandlers oder der Fernbedienung.
Durch Links- und Rechtsdrehen kann die Lautstärke
geändert werden.
Durch ein- oder mehrmaliges Drücken erreicht man
verschiedene Menüpunkte, in denen man bestimmte
Funktionen auslösen oder Einstellungen „programmieren“
kann.
Nach Erreichen eines Menüpunktes kann man die einzelnen
Einstellungen durch Links- oder Rechtsdrehen des Knopfes
anwählen und muss die gewünschte Einstellung durch aber-maliges
Drücken, wie bei einem Computer durch Drücken
der ENTER Taste, bestätigen. Das Menüsystem springt dann
wieder in die Ausgangsstellung.
Sollte eine Bestätigung nicht innerhalb einer Zeit von
ca. 6 Sekunden erfolgen, so stellt sich der Ursprungswert
wieder ein.
So kann z. B. die Bitauflösung durch mehrmaliges Drücken
des Knopfes ausgewählt, durch Drehen verändert und durch
ein weiteres Drücken bestätigt und gespeichert werden.
Seite 20 von 36
RESTEK MDAC+
Seite 21 von 36
10
11
12
13
14
15
17
Das Menü
Die einzelnen Menüpunkte werden mit jedem Knopfdruck der
Reihe nach aufgerufen.
IIIINNNN 1111 44442222 ... DDDDIIIISSSSCCCC >>>>>>>>
IIIINNNNPPPPUUUUTTTT 1111 ... IIIINNNNPPPPUUUUTTTT 11110000
DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN ... DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOOFFFFFFFF
DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%% ... DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%%
BBBBIIIITTTT 11116666 ... BBBBIIIITTTT 22224444
SSSSAAAAMMMMPPPPLLLLEEEERRRRAAAATTTTEEEE 44444444....1111 ... SSSSAAAAMMMMPPPPLLLLEEEERRRRAAAATTTTEEEE 111199992222
BBBBAAAALLLLAAAANNNNCCCCEEEE -3333....0000 ... BBBBAAAALLLLAAAANNNNCCCCEEEE ++++3333....0000
TTTTEEEEXXXXTTTT CCCCDDDD ... TTTTEEEEXXXXTTTT TTTTUUUUNNNNEEEERRRR
SSSSEEEENNNNSSSSEEEE -6666....0000 ... SSSSEEEENNNNSSSSEEEE ++++6666....0000
VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF ... VVVVOOOOLLLLUUUUMMMMEEEE CCCCOOOONNNNVVVVEEEERRRRTTTTEEEERRRR
DDDDIIIITTTTHHHHEEEERRRR OOOOFFFFFFFF ... DDDDIIIITTTTHHHHEEEERRRR OOOONNNN
DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOOFFFFFFFF ... DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN
FFFFIIIILLLLTTTTEEEERRRR 1111 ... FFFFIIIILLLLTTTTEEEERRRR 5555
IIIINNNNVVVVEEEERRRRSSSS OOOOFFFFFFFF ... IIIINNNNVVVVEEEERRRRSSSS OOOONNNN
CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOOFFFFFFFF ... CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN
MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL ... MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB
AAAAUUUUTTTTOOOO OOOOFFFFFFFF ... AAAAUUUUTTTTOOOO OOOONNNN
Soll z. B. die Helligkeit geändert werden, so muss der Knopf
drei Mal gedrückt werden, um durch Drehen die richtige
Helligkeit anzuwählen. Ein abschließendes Drücken stellt
dann die ausgewählte Einstellung ein.
Um mögliche unbeabsichtigte Veränderungen über die Fern-bedienung
zu vermeiden, sind einige Einstellungen nur über
das Menüsystem veränderbar wie z. B. die Bitauflösung.
1
2
3
4
6
7
8
9
16
RESTEK MDAC+

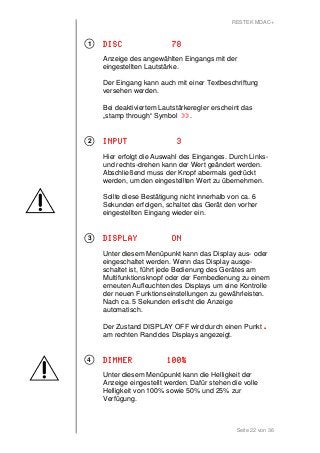

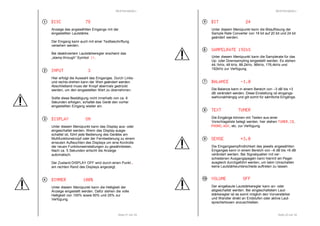

DDDDIIIISSSSCCCC 77778888
Anzeige des angewählten Eingangs mit der
eingestellten Lautstärke.
Der Eingang kann auch mit einer Textbeschriftung
versehen werden.
Bei deaktiviertem Lautstärkeregler erscheint das
„stamp through“ Symbol >>>>>>>>.
IIIINNNNPPPPUUUUTTTT 3333
Hier erfolgt die Auswahl des Einganges. Durch Links-und
rechts-drehen kann der Wert geändert werden.
Abschließend muss der Knopf abermals gedrückt
werden, um den eingestellten Wert zu übernehmen.
Sollte diese Bestätigung nicht innerhalb von ca. 6
Sekunden erfolgen, schaltet das Gerät den vorher
eingestellten Eingang wieder ein.
DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN
Unter diesem Menüpunkt kann das Display aus- oder
eingeschaltet werden. Wenn das Display ausge-schaltet
ist, führt jede Bedienung des Gerätes am
Multifunktionsknopf oder der Fernbedienung zu einem
erneuten Aufleuchten des Displays um eine Kontrolle
der neuen Funktionseinstellungen zu gewährleisten.
Nach ca. 5 Sekunden erlischt die Anzeige
automatisch.
Der Zustand DISPLAY OFF wird durch einen Punkt .
am rechten Rand des Displays angezeigt.
DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%%
Unter diesem Menüpunkt kann die Helligkeit der
Anzeige eingestellt werden. Dafür stehen die volle
Helligkeit von 100% sowie 50% und 25% zur
Verfügung.
Seite 22 von 36
1
2
3
4
RESTEK MDAC+

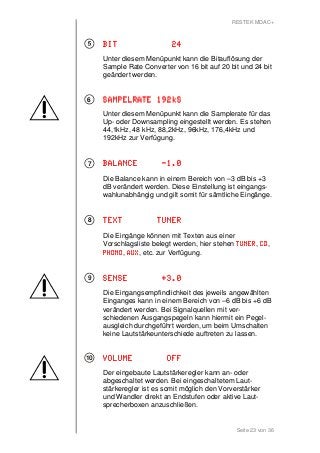

BBBBIIIITTTT 22224
Unter diesem Menüpunkt kann die Bitauflösung der
Sample Rate Converter von 16 bit auf 20 bit und 24 bit
geändert werden.
SSSSAAAAMMMMPPPPEEEELLLLRRRRAAAATTTTEEEE 111199992222kkkkSSSS
Unter diesem Menüpunkt kann die Samplerate für das
Up- oder Downsampling eingestellt werden. Es stehen
44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz und
192kHz zur Verfügung.
BBBBAAAALLLLAAAANNNNCCCCEEEE -1111....0000
Die Balance kann in einem Bereich von –3 dB bis +3
dB verändert werden. Diese Einstellung ist eingangs-wahlunabhängig
und gilt somit für sämtliche Eingänge.
TTTTEEEEXXXXTTTT TTTTUUUUNNNNEEEERRRR
Die Eingänge können mit Texten aus einer
Vorschlagsliste belegt werden, hier stehen TTTTUUUUNNNNEEEERRRR, CCCCDDDD,
PPPPHHHHOOOONNNNOOOO, AAAAUUUUXXXX, etc. zur Verfügung.
SSSSEEEENNNNSSSSEEEE ++++3333....0000
Die Eingangsempfindlichkeit des jeweils angewählten
Einganges kann in einem Bereich von –6 dB bis +6 dB
verändert werden. Bei Signalquellen mit ver-schiedenen
Ausgangspegeln kann hiermit ein Pegel-ausgleich
durchgeführt werden, um beim Umschalten
keine Lautstärkeunterschiede auftreten zu lassen.
VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF
Der eingebaute Lautstärkeregler kann an- oder
abgeschaltet werden. Bei eingeschaltetem Laut-stärkeregler
ist es somit möglich den Vorverstärker
und Wandler direkt an Endstufen oder aktive Laut-sprecherboxen
Seite 23 von 36
anzuschließen.
6
7
8
9
10
RESTEK MDAC+

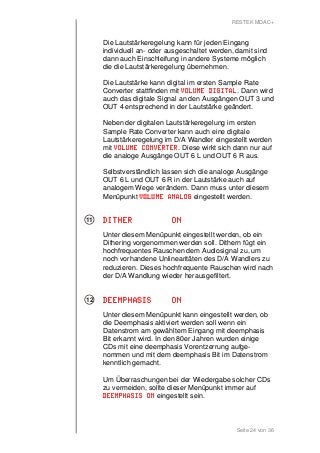

Die Lautstärkeregelung kann für jeden Eingang
individuell an- oder ausgeschaltet werden, damit sind
dann auch Einschleifung in andere Systeme möglich
die die Lautstärkeregelung übernehmen.
Die Lautstärke kann digital im ersten Sample Rate
Converter stattfinden mit VVVVOOOOLLLLUUUUMMMMEEEE DDDDIIIIGGGGIIIITTTTAAAALLLL. Dann wird
auch das digitale Signal an den Ausgängen OUT 3 und
OUT 4 entsprechend in der Lautstärke geändert.
Neben der digitalen Lautstärkeregelung im ersten
Sample Rate Converter kann auch eine digitale
Lautstärkeregelung im D/A Wandler eingestellt werden
mit VVVVOOOOLLLLUUUUMMMMEEEE CCCCOOOONNNNVVVVEEEERRRRTTTTEEEERRRR. Diese wirkt sich dann nur auf
die analoge Ausgänge OUT 6 L und OUT 6 R aus.
Selbstverständlich lassen sich die analoge Ausgänge
OUT 6 L und OUT 6 R in der Lautstärke auch auf
analogem Wege verändern. Dann muss unter diesem
Menüpunkt VVVVOOOOLLLLUUUUMMMMEEEE AAAANNNNAAAALLLLOOOOGGGG eingestellt werden.
DDDDIIIITTTTHHHHEEEERRRR OOOONNNN
Unter diesem Menüpunkt eingestellt werden, ob ein
Dithering vorgenommen werden soll. Dithern fügt ein
hochfrequentes Rauschen dem Audiosignal zu, um
noch vorhandene Unlinearitäten des D/A Wandlers zu
reduzieren. Dieses hochfrequente Rauschen wird nach
der D/A Wandlung wieder herausgefiltert.
DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN
Unter diesem Menüpunkt kann eingestellt werden, ob
die Deemphasis aktiviert werden soll wenn ein
Datenstrom am gewähltem Eingang mit deemphasis
Bit erkannt wird. In den 80er Jahren wurden einige
CDs mit eine deemphasis Vorentzerrung aufge-nommen
und mit dem deemphasis Bit im Datenstrom
kenntlich gemacht.
Um Überraschungen bei der Wiedergabe solcher CDs
zu vermeiden, sollte dieser Menüpunkt immer auf
DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN eingestellt sein.
Seite 24 von 36
11
12
RESTEK MDAC+

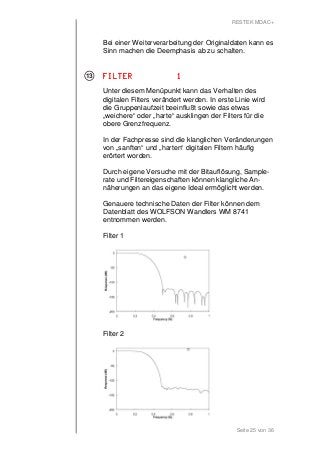

Bei einer Weiterverarbeitung der Originaldaten kann es
Sinn machen die Deemphasis ab zu schalten.
FFFFIIIILLLLTTTTEEEERRRR 1111
Unter diesem Menüpunkt kann das Verhalten des
digitalen Filters verändert werden. In erste Linie wird
die Gruppenlaufzeit beeinflußt sowie das etwas
„weichere“ oder „harte“ ausklingen der Filters für die
obere Grenzfrequenz.
In der Fachpresse sind die klanglichen Veränderungen
von „sanften“ und „harten“ digitalen Filtern häufig
erörtert worden.
Durch eigene Versuche mit der Bitauflösung, Sample-rate
und Filtereigenschaften können klangliche An-näherungen
an das eigene Ideal ermöglicht werden.
Genauere technische Daten der Filter können dem
Datenblatt des WOLFSON Wandlers WM 8741
entnommen werden.
Filter 1
Seite 25 von 36
Filter 2
13
RESTEK MDAC+
Seite 26 von 36

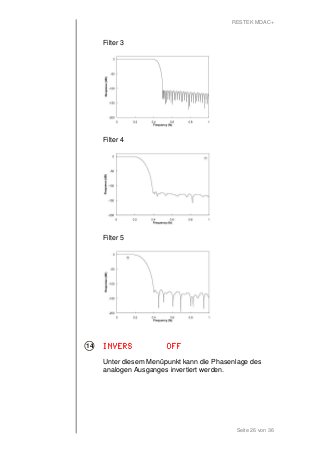

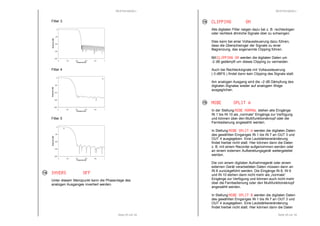

Filter 3
Filter 4
Filter 5
INVERS IIINNNVVVEEERRRSSS OOOOFFFFFFFF
Unter diesem Menüpunkt kann die Phasenlage des
analogen Ausganges invertiert werden.
14
RESTEK MDAC+
CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN
Alle digitalen Filter neigen dazu bei z. B. rechteckigen
oder rechteck ähnliche Signale über zu schwingen.
Dies kann bei einer Vollaussteuerung dazu führen,
dass die Überschwinger der Signale zu einer
Begrenzung, das sogenannte Clipping führen.
Mit CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN werden die digitalen Daten um
-2 dB gedämpft um dieses Clipping zu vermeiden.
Auch bei Rechtecksignale mit Vollaussteuerung
( 0 dBFS ) findet dann kein Clipping des Signals statt.
Am analogen Ausgang wird die –2 dB Dämpfung des
digitalen Signals wieder auf analogem Wege
ausgeglichen.
Seite 27 von 36

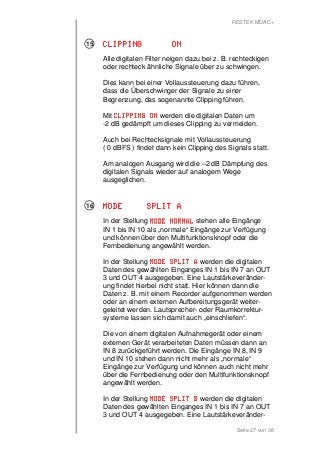

MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA
In der Stellung MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL stehen alle Eingänge
IN 1 bis IN 10 als „normale“ Eingänge zur Verfügung
und können über den Multifunktionsknopf oder die
Fernbedienung angewählt werden.
In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA werden die digitalen
Daten des gewählten Einganges IN 1 bis IN 7 an OUT
3 und OUT 4 ausgegeben. Eine Lautstärkeveränder-ung
findet hierbei nicht statt. Hier können dann die
Daten z. B. mit einem Recorder aufgenommen werden
oder an einem externen Aufbereitungsgerät weiter-geleitet
werden. Lautsprecher- oder Raumkorrektur-systeme
lassen sich damit auch „einschliefen“.
Die von einem digitalen Aufnahmegerät oder einem
externen Gerät verarbeiteten Daten müssen dann an
IN 8 zurückgeführt werden. Die Eingänge IN 8, IN 9
und IN 10 stehen dann nicht mehr als „normale“
Eingänge zur Verfügung und können auch nicht mehr
über die Fernbedienung oder den Multifunktionsknopf
angewählt werden.

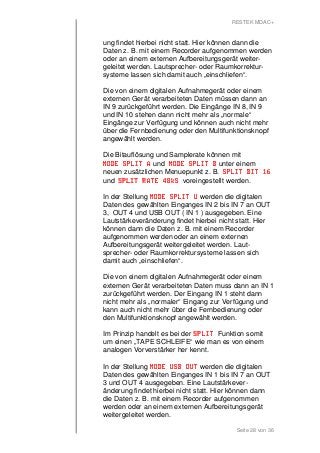

In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB werden die digitalen
Daten des gewählten Einganges IN 1 bis IN 7 an OUT
3 und OUT 4 ausgegeben. Eine Lautstärkeveränder-
15
16
RESTEK MDAC+
ung findet hierbei nicht statt. Hier können dann die
Daten z. B. mit einem Recorder aufgenommen werden
oder an einem externen Aufbereitungsgerät weiter-geleitet
werden. Lautsprecher- oder Raumkorrektur-systeme
lassen sich damit auch „einschliefen“.
Die von einem digitalen Aufnahmegerät oder einem
externen Gerät verarbeiteten Daten müssen dann an
IN 9 zurückgeführt werden. Die Eingänge IN 8, IN 9
und IN 10 stehen dann nicht mehr als „normale“
Eingänge zur Verfügung und können auch nicht mehr
über die Fernbedienung oder den Multifunktionsknopf
angewählt werden.
Die Bitauflösung und Samplerate können mit
MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA und MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB unter einem
neuen zusätzlichen Menuepunkt z. B. SSSSPPPPLLLLIIIITTTT BBBBIIIITTTT 11116666
und SSSSPPPPLLLLIIIITTTT RRRRAAAATTTTEEEE 44448888kkkkSSSS voreingestellt werden.
In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT UUUU werden die digitalen
Daten des gewählten Einganges IN 2 bis IN 7 an OUT
3, OUT 4 und USB OUT ( IN 1 ) ausgegeben. Eine
Lautstärkeveränderung findet hierbei nicht statt. Hier
können dann die Daten z. B. mit einem Recorder
aufgenommen werden oder an einem externen
Aufbereitungsgerät weitergeleitet werden. Laut-sprecher-
oder Raumkorrektursysteme lassen sich
damit auch „einschliefen“.
Die von einem digitalen Aufnahmegerät oder einem
externen Gerät verarbeiteten Daten muss dann an IN 1
zurückgeführt werden. Der Eingang IN 1 steht dann
nicht mehr als „normaler“ Eingang zur Verfügung und
kann auch nicht mehr über die Fernbedienung oder
den Multifunktionsknopf angewählt werden.
Im Prinzip handelt es bei der SSSSPPPPLLLLIIIITTTT Funktion somit
um einen „TAPE SCHLEIFE“ wie man es von einem
analogen Vorverstärker her kennt.
In der Stellung MMMMOOOODDDDEEEE UUUUSSSSBBBB OOOOUUUUTTTT werden die digitalen
Daten des gewählten Einganges IN 1 bis IN 7 an OUT
3 und OUT 4 ausgegeben. Eine Lautstärkever-änderung
findet hierbei nicht statt. Hier können dann
die Daten z. B. mit einem Recorder aufgenommen
werden oder an einem externen Aufbereitungsgerät
weitergeleitet werden.
Seite 28 von 36
RESTEK MDAC+
Seite 29 von 36

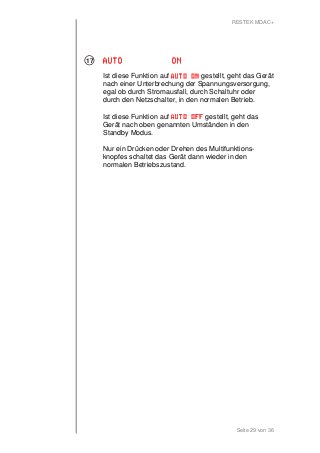

AAAAUUUUTTTTOOOO OOOONNNN
Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOONNNN gestellt, geht das Gerät
nach einer Unterbrechung der Spannungsversorgung,
egal ob durch Stromausfall, durch Schaltuhr oder
durch den Netzschalter, in den normalen Betrieb.
Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOOFFFFFFFF gestellt, geht das
Gerät nach oben genannten Umständen in den
Standby Modus.
Nur ein Drücken oder Drehen des Multifunktions-knopfes
schaltet das Gerät dann wieder in den
normalen Betriebszustand.
17
RESTEK MDAC+

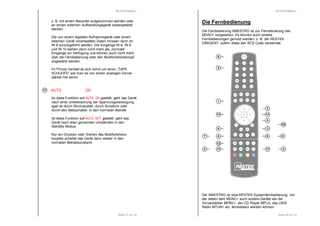

Die Fernbedienung
Die Fernbedienung MAESTRO ist zur Fernsteuerung des
MDAC+ vorgesehen. Es können auch andere
Fernbedienungen genutzt werden, z. B. der RESTEK
DIRIGENT, sofern diese den RC5 Code verwendet.
6
11 11
12
Der MAESTRO ist eine RESTEK-Systemfernbedienung, mit
der neben dem MDAC+ auch andere Geräte wie der
Vorverstärker MPRE+, der CD Player MPLA, das UKW
Radio MTUN+ etc. fernbedient werden können.
Seite 30 von 36
2
7
1
8
10
4 3
9 9
11 11
RESTEK MDAC+
DEC
Durch Drücken dieser Taste wird die Fernbedienung
für den Gebrauch mit dem MDAC+ D/A Wandler
umgeschaltet. Dieser Zustand bleibt gespeichert.
Sollte, aus welchen Gründen auch immer, zwischen-zeitlich
die Taste PRE, CD oder eine andere Geräte-vorwahltaste
gedrückt worden sein, so muss die
Fernbedienung für die Funktionen des MDAC+ wieder
durch Drücken der Taste DEC umgeschaltet werden.
1, 2, 3, 4, 5, 6, 7, 8, 9 und 0
Durch Eingeben einer ein- oder zweistelligen Zahl z.B.
3, 05 oder 10, können die Eingänge sofort und direkt
angewählt werden, sofern keiner der Eingänge wegen
der SPLIT A oder SPLIT B Funktion deaktiviert ist.
DIM
Mit dieser Taste kann die Helligkeit der Anzeige
eingestellt werden, unabhängig davon, für welches
Gerät die Fernbedienung voreingestellt wurde. Dafür
stehen die volle Helligkeit von 100% sowie 50% und
25% zur Verfügung.
Seite 31 von 36
DISPLAY
Diese Taste schaltet das Display aus oder ein,
unabhängig davon, für welches Gerät die
Fernbedienung voreingestellt wurde. Wenn das
Display ausgeschaltet ist, führt jede Bedienung auf der
Fernbedienung zu einem erneuten Aufleuchten zur
Kontrolle der neuen Funktionseinstellung. Nach ca. 5
Sekunden erlischt die Anzeige automatisch. Der
Zustand DISPLAY OFF wird durch einen Punkt . am
rechten Rand des Displays angezeigt.
▲ und ▼ oder ▐◄ und ►▌
Diese Tasten dienen zum schnellen Vor- und
Zurückspringen auf den jeweils nächsten Eingang.
1
2
3
4
RESTEK MDAC+

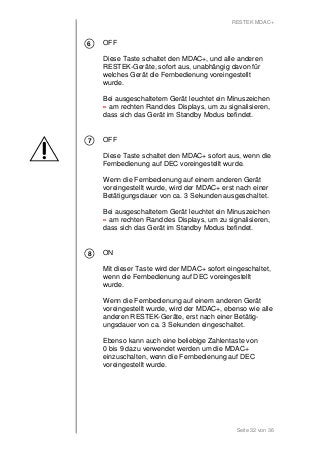

OFF
Diese Taste schaltet den MDAC+, und alle anderen
RESTEK-Geräte, sofort aus, unabhängig davon für
welches Gerät die Fernbedienung voreingestellt
wurde.
Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen
- am rechten Rand des Displays, um zu signalisieren,
dass sich das Gerät im Standby Modus befindet.
OFF
Diese Taste schaltet den MDAC+ sofort aus, wenn die
Fernbedienung auf DEC voreingestellt wurde.
Wenn die Fernbedienung auf einem anderen Gerät
voreingestellt wurde, wird der MDAC+ erst nach einer
Betätigungsdauer von ca. 3 Sekunden ausgeschaltet.
Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen
- am rechten Rand des Displays, um zu signalisieren,
dass sich das Gerät im Standby Modus befindet.
ON
Mit dieser Taste wird der MDAC+ sofort eingeschaltet,
wenn die Fernbedienung auf DEC voreingestellt
wurde.
Wenn die Fernbedienung auf einem anderen Gerät
voreingestellt wurde, wird der MDAC+, ebenso wie alle
anderen RESTEK-Geräte, erst nach einer Betätig-ungsdauer
von ca. 3 Sekunden eingeschaltet.
Ebenso kann auch eine beliebige Zahlentaste von
0 bis 9 dazu verwendet werden um die MDAC+
einzuschalten, wenn die Fernbedienung auf DEC
voreingestellt wurde.
Seite 32 von 36
6
7
8
RESTEK MDAC+

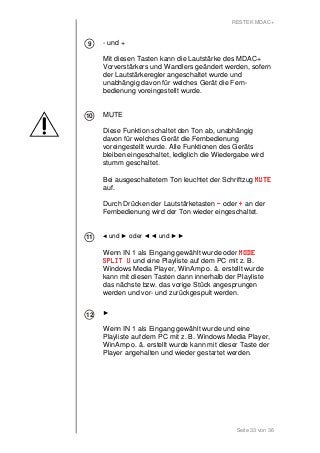

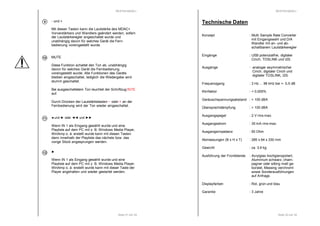

- und +
Mit diesen Tasten kann die Lautstärke des MDAC+
Vorverstärkers und Wandlers geändert werden, sofern
der Lautstärkeregler angeschaltet wurde und
unabhängig davon für welches Gerät die Fern-bedienung
Seite 33 von 36
voreingestellt wurde.
MUTE
Diese Funktion schaltet den Ton ab, unabhängig
davon für welches Gerät die Fernbedienung
voreingestellt wurde. Alle Funktionen des Geräts
bleiben eingeschaltet, lediglich die Wiedergabe wird
stumm geschaltet.
Bei ausgeschaltetem Ton leuchtet der Schriftzug MMMMUUUUTTTTEEEE
auf.
Durch Drücken der Lautstärketasten - oder + an der
Fernbedienung wird der Ton wieder eingeschaltet.
◄ und ► oder ◄◄ und ►►
Wenn IN 1 als Eingang gewählt wurde oder MMMMOOOODDDDEEEE
SSSSPPPPLLLLIIIITTTT UUUU und eine Playliste auf dem PC mit z. B.
Windows Media Player, WinAmp o. ä. erstellt wurde
kann mit diesen Tasten dann innerhalb der Playliste
das nächste bzw. das vorige Stück angesprungen
werden und vor- und zurückgespult werden.
►
Wenn IN 1 als Eingang gewählt wurde und eine
Playliste auf dem PC mit z. B. Windows Media Player,
WinAmp o. ä. erstellt wurde kann mit dieser Taste der
Player angehalten und wieder gestartet werden.
9
10
11
12
RESTEK MDAC+
Seite 34 von 36

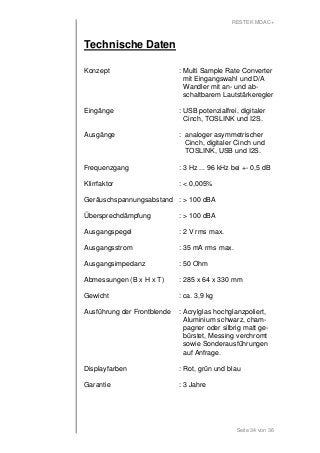

Technische Daten
Konzept : Multi Sample Rate Converter
mit Eingangswahl und D/A
Wandler mit an- und ab-schaltbarem
Lautstärkeregler
Eingänge : USB potenzialfrei, digitaler
Cinch, TOSLINK und I2S.
Ausgänge : analoger asymmetrischer
Cinch, digitaler Cinch und
TOSLINK, USB und I2S.
Frequenzgang : 3 Hz ... 96 kHz bei +- 0,5 dB
Klirrfaktor : < 0,005%
Geräuschspannungsabstand : > 100 dBA
Übersprechdämpfung : > 100 dBA
Ausgangspegel : 2 V rms max.
Ausgangsstrom : 35 mA rms max.
Ausgangsimpedanz : 50 Ohm
Abmessungen (B x H x T) : 285 x 64 x 330 mm
Gewicht : ca. 3,9 kg
Ausführung der Frontblende : Acrylglas hochglanzpoliert,
Aluminium schwarz, cham-pagner
oder silbrig matt ge-bürstet,
Messing verchromt
sowie Sonderausführungen
auf Anfrage.
Displayfarben : Rot, grün und blau
Garantie : 3 Jahre
RESTEK MDAC+
Ein Handbuch auf neuestem Stand wird immer unter
www.restek.de zur Verfügung gestellt.
Nicht autorisierte Eingriffe setzen die Garantie außer Kraft.
Technische Daten und Änderungen, die dem Hörfortschritt
oder dem technischen Fortschritt dienen, sind vorbehalten.
Seite 35 von 36
RESTEK MDAC+
Seite 36 von 36

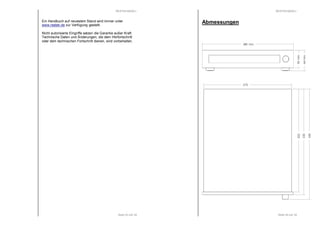

Abmessungen
275
322
330
345
285 mm
55 mm
64 mm

Weitere ähnliche Inhalte

Was ist angesagt?

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner
Hifi RESTEK

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre
Hifi RESTEK

Bedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR VorverstärkerBedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR Vorverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT EndverstärkerBedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT Endverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono PreBedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono Pre
Hifi RESTEK

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO
Hifi RESTEK

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler
Hifi RESTEK

Restek preise 2020_01
Restek preise 2020_01Restek preise 2020_01
Restek preise 2020_01
Admin RESTEK

Tp 20
Tp 20Tp 20
Tp 20
Nhat Le

alpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitungalpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitung
alphaeosAG

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung
Westaflex

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge
Toolfix Fasteners

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung
alphaeosAG

Produktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB TunerProduktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB Tuner
Hifi RESTEK

Bedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR VorverstärkerBedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR Vorverstärker
Hifi RESTEK

Arbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektroArbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektro
Hubertus Stock

18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
JOSEQUIROA

ESB 200 H-Tronic Manual
ESB 200 H-Tronic ManualESB 200 H-Tronic Manual
ESB 200 H-Tronic Manual
Domotica daVinci


Was ist angesagt? (20)

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre

Bedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR VorverstärkerBedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR Vorverstärker

Bedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT EndverstärkerBedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT Endverstärker

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker

Bedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono PreBedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono Pre

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler

Restek preise 2020_01
Restek preise 2020_01Restek preise 2020_01
Restek preise 2020_01

Tp 20
Tp 20Tp 20
Tp 20

alpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitungalpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitung

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung

Produktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB TunerProduktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB Tuner

Bedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR VorverstärkerBedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR Vorverstärker

Arbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektroArbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektro

18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos

Vcr
VcrVcr
Vcr

ESB 200 H-Tronic Manual
ESB 200 H-Tronic ManualESB 200 H-Tronic Manual
ESB 200 H-Tronic Manual


Ähnlich wie Bedienungsanleitung RESTEK MDAC+ Digitalvorverstärker

Bedienungsanleitung restek emas
Bedienungsanleitung restek emasBedienungsanleitung restek emas
Bedienungsanleitung restek emas
Hifi RESTEK

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 v
daivai

Wallbox Mikro
Wallbox MikroWallbox Mikro
Wallbox Mikro
Westaflex

ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu ManualADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
GitarPazar

PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
Thorne & Derrick International

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plus
enunpimpam.com

ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce ManualADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
GitarPazar

Ps353 100-120
Ps353 100-120Ps353 100-120
Ps353 100-120
ShatalEngineering

E82 zafac010 _application-io pt fif module__v5-0__de_en_fr
E82 zafac010 _application-io pt fif module__v5-0__de_en_frE82 zafac010 _application-io pt fif module__v5-0__de_en_fr
E82 zafac010 _application-io pt fif module__v5-0__de_en_fr
Charles Santos

Anleitung Didactum AC Stromwandler / Strom-Messumformer
Anleitung Didactum AC Stromwandler / Strom-MessumformerAnleitung Didactum AC Stromwandler / Strom-Messumformer
Anleitung Didactum AC Stromwandler / Strom-Messumformer
Didactum

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)
guest7c57b9a

Anleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-MessumformerAnleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-Messumformer
Didactum

Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760
Tenmars Việt Nam

Emf2179 ib _devicenet aif module__v4-1__de_en_fr
Emf2179 ib _devicenet aif module__v4-1__de_en_frEmf2179 ib _devicenet aif module__v4-1__de_en_fr
Emf2179 ib _devicenet aif module__v4-1__de_en_fr
Charles Santos

Ts301 351 9.16
Ts301  351 9.16Ts301  351 9.16
Ts301 351 9.16
ShatalEngineering

EIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILLEIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILL
Toolfix Fasteners

Merlin - Die neue Mobilfunkrouterserie
Merlin - Die neue MobilfunkrouterserieMerlin - Die neue Mobilfunkrouterserie
Merlin - Die neue Mobilfunkrouterserie
Westermo Network Technologies

E82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr
E82 zafsc010 _standard-io pt fif module__v6-0__de_en_frE82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr
E82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr
Charles Santos

Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600
Aleksandar Milićević

7360v1.0(g52 73601 x4)
7360v1.0(g52 73601 x4)7360v1.0(g52 73601 x4)
7360v1.0(g52 73601 x4)
carlosomarb


Ähnlich wie Bedienungsanleitung RESTEK MDAC+ Digitalvorverstärker (20)

Bedienungsanleitung restek emas
Bedienungsanleitung restek emasBedienungsanleitung restek emas
Bedienungsanleitung restek emas

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 v

Wallbox Mikro
Wallbox MikroWallbox Mikro
Wallbox Mikro

ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu ManualADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual

PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plus

ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce ManualADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual

Ps353 100-120
Ps353 100-120Ps353 100-120
Ps353 100-120

E82 zafac010 _application-io pt fif module__v5-0__de_en_fr
E82 zafac010 _application-io pt fif module__v5-0__de_en_frE82 zafac010 _application-io pt fif module__v5-0__de_en_fr
E82 zafac010 _application-io pt fif module__v5-0__de_en_fr

Anleitung Didactum AC Stromwandler / Strom-Messumformer
Anleitung Didactum AC Stromwandler / Strom-MessumformerAnleitung Didactum AC Stromwandler / Strom-Messumformer
Anleitung Didactum AC Stromwandler / Strom-Messumformer

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)

Anleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-MessumformerAnleitung Didactum DC Stromwandler / Strom-Messumformer
Anleitung Didactum DC Stromwandler / Strom-Messumformer

Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760Hướng dẫn sử dụng Testo 760
Hướng dẫn sử dụng Testo 760

Emf2179 ib _devicenet aif module__v4-1__de_en_fr
Emf2179 ib _devicenet aif module__v4-1__de_en_frEmf2179 ib _devicenet aif module__v4-1__de_en_fr
Emf2179 ib _devicenet aif module__v4-1__de_en_fr

Ts301 351 9.16
Ts301  351 9.16Ts301  351 9.16
Ts301 351 9.16

EIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILLEIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILL

Merlin - Die neue Mobilfunkrouterserie
Merlin - Die neue MobilfunkrouterserieMerlin - Die neue Mobilfunkrouterserie
Merlin - Die neue Mobilfunkrouterserie

E82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr
E82 zafsc010 _standard-io pt fif module__v6-0__de_en_frE82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr
E82 zafsc010 _standard-io pt fif module__v6-0__de_en_fr

Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600Voigtländer Virtus XM 8600
Voigtländer Virtus XM 8600

7360v1.0(g52 73601 x4)
7360v1.0(g52 73601 x4)7360v1.0(g52 73601 x4)
7360v1.0(g52 73601 x4)


Mehr von Hifi RESTEK

RESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_EndkundenRESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_Endkunden
Hifi RESTEK

RESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdfRESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdf
Hifi RESTEK

Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+
Hifi RESTEK

Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Hifi RESTEK

Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS RadioBedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Hifi RESTEK

Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC RadioBedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Hifi RESTEK

Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC RadioBedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Hifi RESTEK

Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS RadioBedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Hifi RESTEK

Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Hifi RESTEK

Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Hifi RESTEK

Produktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL VollverstärkerProduktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL Vollverstärker
Hifi RESTEK

Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Hifi RESTEK

Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Hifi RESTEK

Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Hifi RESTEK

Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995
Hifi RESTEK

RESTEK Broschüre von 1992
RESTEK Broschüre von 1992RESTEK Broschüre von 1992
RESTEK Broschüre von 1992
Hifi RESTEK

Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Hifi RESTEK

Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+
Hifi RESTEK

Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+
Hifi RESTEK

RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
Hifi RESTEK


Mehr von Hifi RESTEK (20)

RESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_EndkundenRESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_Endkunden

RESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdfRESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdf

Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+

Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019

Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS RadioBedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS Radio

Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC RadioBedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC Radio

Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC RadioBedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC Radio

Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS RadioBedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS Radio

Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36

Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32

Produktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL VollverstärkerProduktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL Vollverstärker

Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...

Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990

Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990

Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995

RESTEK Broschüre von 1992
RESTEK Broschüre von 1992RESTEK Broschüre von 1992
RESTEK Broschüre von 1992

Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015

Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+

Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+

RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015


Bedienungsanleitung RESTEK MDAC+ Digitalvorverstärker

  • 1. MDAC+ D/A Wandler I 0 DISC >> RESTEK MDAC+ IN 10 4 3 POWER MT 1A OUT 5 OUT IN HANDMADE IN GERMANY DE 63702507 3 2 5 4 7 6 2 1 OUT IN IN IN IN 1 9 8 REMOTE OUT 6 Bedienungsanleitung Handmade in Kassel Germany 05/2013
  • 2. RESTEK MDAC+ Seite 2 von 36 Inhaltsverzeichnis INHALTSVERZEICHNIS .......................................................2 VORWORT ............................................................................3 ALLGEMEINE SICHERHEITSANGABEN............................4 ENTSORGUNG .....................................................................4 HINWEISE .............................................................................4 VERSORGUNGSSPANNUNG..............................................7 AUSPACKEN ........................................................................7 AUFSTELLUNG ....................................................................8 ERSTE SCHRITTE ................................................................9 EINIGES ÜBER DEN MDAC+.............................................11 ÜBERSICHT FRONT...........................................................13 ÜBERSICHT RÜCKSEITE ..................................................15 DIE BEDIENUNG ................................................................20 DAS MENÜ..........................................................................20 DIE FERNBEDIENUNG.......................................................30 TECHNISCHE DATEN ........................................................33 ABMESSUNGEN.................................................................36
  • 3. RESTEK MDAC+ Vorwort Verehrte Hi-Fi-Freundin, verehrter Hi-Fi-Freund, wir freuen uns, dass Sie sich entschlossen haben, ein Produkt der neuen M Serie aus dem Hause RESTEK zu erwerben. Der digitaler Vorverstärker und Wandler MDAC+ befindet sich auf dem neusten Stand der Technik und wird Ihnen viele Jahre Freude bereiten. Daher gilt es, den Eigenschaften des Wandlers die höchste Aufmerksamkeit zu widmen, da durch ihn Klangeigen-schaften und mögliche Nutzungen des gesamten Geräte-komplexes bestimmt werden. Verbunden mit dem immensen Fortschritt in der Halbleiter-technologie hat auch bei den am Anfang einer elektro-akustischen Übertragungskette stehenden Signalquellen - Radio, CD, Analogplattenspieler, Vorverstärker, Wandler usw.- bis hin zum Endverstärker und den Lautsprechern - eine Entwicklung stattgefunden, die es heute erlaubt, Musik in einer nie geahnten Qualität wiederzugeben. Mit dem MDAC+ steht Ihnen daher ein Gerät zur Verfügung, welches in Hinblick auf Bedienungskomfort und Klang-eigenschaften Seite 3 von 36 keine Wünsche offen lässt. Um sich mit dem MDAC+, seinen Anschlüssen, Bedienelementen und ein wenig mit seiner Technologie vertraut zu machen, bitten wir Sie die folgenden Seiten sorgfältig durchzulesen. Wir sind sicher, dass Ihnen dieses Gerät lange Zeit ungestörten Musikgenuss und Freude bereiten wird. RESTEK im Mai 2013 Gültig ab Seriennummer C0015882. RESTEK, Untere Feldstr. 13, D-34277 Fuldabrück T: 0561 42089, F: 0561 42080, W: www.restek.de, M: info@restek.de
  • 4. RESTEK MDAC+ Allgemeine Sicherheitsangaben Auf beachtenswerte und wichtige Informationen wird jeweils durch ein entsprechendes Symbol am linken Seitenrand hingewiesen. Das Ausrufezeichen markiert Abschnitte, die mit großer Aufmerksamkeit gelesen werden sollten, da hier besondere Eigenschaften oder Einstellungen erklärt werden. Der Blitz ist ein Symbol für eine Gefahrenquelle, entsprechende Abschnitte sind gekennzeichnet und müssen unbedingt beachtet werden. Entsorgung Elektronische Geräte gehören nicht in den Hausmüll und müssen gemäß Richtlinie 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003, über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an die dafür vorgesehene öffentliche Sammelstellen ab. Bitte bedenken Sie vor einer Entsorgung, dass alle RESTEK-Geräte reparabel und updatefähig sind. Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab. Hinweise Störstrahlung und Störfestigkeit. Das Gerät entspricht den Schutzanforderungen auf dem Gebiet der elektromagnetischen Verträglichkeit, die u.a. in den Richtlinien 89/336/EWG und FCC, Part 15 aufgeführt sind. Die vom Gerät erzeugten elektromagnetischen Aus-sendungen sind soweit begrenzt, dass ein bestimmungs-gemäßer Betrieb anderer Geräte und Systeme ohne Seite 4 von 36 Probleme möglich ist.
  • 5. RESTEK MDAC+ Des weiteren weist das Gerät eine angemessene Festigkeit gegen elektromagnetische Störungen auf, sodass ein bestimmungsgemäßer Betrieb möglich ist. Das Gerät erfüllt die Bedingungen der Sicherheit gemäß Schutzklasse 1 EN 60950; 1992 + A1/A2; 1993 (UL1950). Die EMV Richtlinien für die Störaussendung gemäß EN 55103-1 sowie die Störfestigkeit gemäß EN 55103-2 für Audio-, Video- und audiovisuelle Einrichtungen sowie für Studio Lichtsteuereinrichtungen für den professionellen Einsatz gemäß Bewertungskriterium B der elektromagnetischen Umgebung E4 werden ebenso eingehalten. Hiermit wird die CE-Konformitätserklärung bestätigt. Die Berücksichtigung dieser Standards gewährleistet mit einer angemessenen Wahrscheinlichkeit sowohl einen Schutz der Umgebung als auch eine entsprechende Störfestigkeit des Gerätes. Eine absolute Garantie, dass keine unerlaubte elektromagnetische Beeinträchtigung während des Betriebes entsteht, kann jedoch nicht gegeben werden. Um die Wahrscheinlichkeit solcher Beeinträchtigungen weitgehend auszuschließen, sind weitere Maßnahmen zu beachten: Es sollten nur abgeschirmte Kabel zwischen den Geräten benutzt werden und auf eine einwandfreie, großflächige und korrosionsbeständige Verbindung der Abschirmung zum entsprechenden Steckergehäuse geachtet werden. Eine nur an einem Ende angeschlossene Kabelabschirmung kann als Empfangs- oder Sendeantenne wirken. Im gesamten System dürfen nur Geräte verwendet werden, die die oben genannten Standards erfüllen. Die Bildung von Stromschleifen ist zu vermeiden bzw. ihre Fläche so klein wie möglich gehalten werden und der darin fließende Strom z. B. durch das Einfügen einer Gleichtaktdrossel reduziert werden. Es muss ein Erdungskonzept des Systems vorgesehen werden, dass sowohl die Sicherheitsanforderungen, als auch die EMV Belange berücksichtigt. Bei der Entscheidung Seite 5 von 36
  • 6. RESTEK MDAC+ zwischen stern- oder flächenförmiger bzw. kombinierter Erdung sind Vor- und Nachteile gegeneinander abzuwägen. Eine sternförmige Erdung ist bei HiFi Anlagen normalerweise zweckmäßig. Bei bereits vorhandenen Brummschleifen zwischen ange-schlossenen Geräten kann es sinnvoll sein, zur Trennung von unerwünschten Masse- oder Erdverbindungen, Symmetrier- oder Differenzverstärker einzusetzen. Seite 6 von 36
  • 7. RESTEK MDAC+ Versorgungsspannung Der digitaler Vorverstärker und Wandler MDAC+ ist intern werksseitig auf 115V oder 230V mit 50 Hz bis 60 Hz eingestellt. Die Einstellung ist auf der Rückseite in der Nähe der Netzbuchse zu erkennen. Vor der Inbetriebnahme ist auf die richtige Versorgungsspannung zu achten und ist nur dann mit der Netzsteckdose zu verbinden, wenn diese Angaben übereinstimmen. Diese Einstellung kann vom Benutzer nicht verändert werden. Es befinden sich keine Teile im Innern, die vom Benutzer gewartet werden müssen. Das Gehäuse darf nicht geöffnet werden. Auspacken Beim Auspacken auf Vollständigkeit und Unversehrtheit achten und sämtliches Verpackungsmaterial entfernen. Bei einem Transportschaden bitte sofort die Spedition und den Händler oder RESTEK informieren. Das Verpackungs-material und die Kartonage bitte gut aufheben, da der spätere Versand des Gerätes in nicht geeigneter Verpackung zu Schäden führen könnte, die nicht im Rahmen der Gewährleistung abgedeckt wird. Nach dem Auspacken des Gerätes sollte dieses sich mindestens eine Stunde an die Raumtemperatur anpassen, bevor es in Betrieb genommen wird. Seite 7 von 36
  • 8. RESTEK MDAC+ Aufstellung Das Gerät nicht in der Nähe von Wärmequellen aufstellen, wie z. B. Heizungen oder Warmluftauslässen oder an Plätzen, die direktem Sonnenlicht, übermäßigem Staub, Feuchtigkeit, Regen, mechanischen Stößen oder Vibrationen ausgesetzt sind. Sollte Flüssigkeit oder ein fester Gegenstand in das Gehäuse gelangen, so muss das Gerät von einem Fachmann überprüft werden, bevor es weiter benutzt werden darf. Das Gehäuse deshalb nicht selber öffnen. Wenn das Gerät direkt von einem kalten an einen warmen Ort gebracht oder an einen sehr feuchten Ort aufgestellt wird, kann es zu Kondenswasserbildung innerhalb des Gerätes kommen. Unter diesen Umständen funktioniert das Gerät dann nicht einwandfrei. Das Gerät daher immer mindestens eine Stunde an einem warmen Platz stehen lassen, bis das eventuell aufgetretene Kondenswasser verdunstet ist. Vor dem Anschließen oder Trennen eines Netz- oder Audio-kabels, sollte die gesamte Anlage abgeschaltet werden. Zur Reinigung des Gehäuses, der Frontplatte und der Bedienungselemente sollte ein in milder Seifenlösung leicht angefeuchtetes Tuch verwendet werden. Scheuer-schwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden, da diese die Gehäuseoberfläche angreifen können. Seite 8 von 36
  • 9. RESTEK MDAC+ Erste Schritte Verständlicherweise ist das Lesen einer umfangreichen Bedienungsanleitung lästig und vielfach besteht der Wunsch nach einer sofortigen und schnellen Inbetriebnahme. Häufig wird die Bedienungsanleitung auch erst dann gelesen, wenn dem neuen Gerät bereits Musik „entlockt“ wurde. Um eine schnelle erste Wiedergabe zu ermöglichen, erfolgt hier eine Kurzanleitung. Trotzdem empfehlen wir dringend diese Bedienungsanleitung zu lesen, da der MDAC+ über besondere Eigenschaften und Funktionen verfügt, die erst in dieser Anleitung vollständig erklärt werden. Vorausgesetzt wird, dass die sonstigen Komponenten wie z. B. CD Spieler, digitales SAT Radio, digitales DAB+ Radio, Endstufen und Lautsprecher bereits verkabelt und funktions-fähig Seite 9 von 36 sind. Zuerst sollten sämtliche Komponenten vom Stromnetz getrennt werden. Dieses reduziert die Möglichkeit einer statischen Entladung beim Anschließen der Verbind-ungskabel zum digitalem Vorverstärker und Wandler. Die analogen Ausgänge OUT 6 L und OUT 6 R des MDAC+ können nun an einer Endstufe oder an aktive Lautsprecher-boxen über geeignete Cinchkabel angeschlossen werden. Der digitale Ausgang eines CD Spielers kann z. B. an dem Eingang IN 2 oder IN 3 angeschlossen werden. Alle Geräte können nun eingeschaltet werden, gegebenen-falls die Endstufe oder die aktiven Lautsprecher erst später, wenn die Lautstärke am MDAC+ ausreichend reduziert worden ist. Der MDAC+ meldet sich zunächst mit einem Begrüßungs-text RRRREEEESSSSTTTTEEEEKKKK und MMMMDDDDAAAACCCC++++ um dann nach kurzer Zeit den gewählten Eingang und die Lautstärke anzuzeigen. Die Lautstärke des digitalen Vorverstärkers ist zunächst auf ein sehr kleines Maß durch Linksdrehen des Multifunktions-knopfes einzustellen.
  • 10. RESTEK MDAC+ Durch einmaliges Drücken und Drehen des Multifunktions-knopfes kann man den Eingang wählen, in unserem Beispiel IN 2 oder IN 3. Ein abermaliges Drücken übernimmt dann diese Einstellung. Die Lautstärke des Vorverstärkers kann nun auf ein annehmbares Maß erhöht werden. Seite 10 von 36
  • 11. RESTEK MDAC+ Einiges über den MDAC+ Beim MDAC+ handelt es sich um einen digitalen Vor-verstärker / Umschalter und digital / analog Wandler mit einer Vielzahl von Ein- und Ausgängen und mehrere zu- und abschaltbare Lautstärkeregler. Erstmals ist es damit auch möglich, eine digitale Lautstärkeregelung direkt mit einer analogen Laut-stärkeregelung Seite 11 von 36 zu vergleichen. Über die bidirektionalen Tape Schleifen und Eingänge sind auch WINDOWS 8 Tabletts, Net- oder Notebooks und PCs unter LINUX, IOS und WINDOWS als Quellen- oder Aufbereitungsgeräte anschliessbar. Durch den Einsatz modernster Technologien, verbunden mit aufwändigen Fertigungsmethoden, ist es uns heute möglich, die Wiedergabequalität des MDAC+ „auf die Spitze“ zu treiben. Der digitale Vorverstärker und Wandler MDAC+ ist das Produkt unserer Bemühungen, Ihnen ein Gerät in die Hand zu geben, das keine Wünsche an Klang und Komfort offen lässt. Hochwertige Umschalter, zwei Sample Rate Converter und ein hochwertiger 24 bit 192 kS Multibit Digital Analog Wandler erlauben es, eine Vielzahl von Bitauflösungen und Wandlerraten einzustellen, um ein Höchstmass an Klang-auflösung zu erreichen. Insbesondere der digitale Filter des D/A Wandler der ohne Pre Ringing arbeitet, lässt dem MDAC+ sehr „analog“ klingen. Eine potenzial getrennte bidirektionale asynchrone USB Schnittstelle ermöglicht es Stücke die auf einen PC gespeichert sind in sehr hoher Qualität wieder zu geben. Mittels des an- und abschaltbaren Lautstärkereglers kann das Signal bis –99 dB in 1 dB Schritte abgeschwächt werden. Die Treiber der analogen Cinchausgänge stellen die Verbindung zu dem Vorverstärker, den Endstufen oder den aktiven Lautsprecherboxen her.
  • 12. RESTEK MDAC+ Der geringe Ausgangswiderstand von 50 Ohm und der maximale Strom von bis zu 35 mA rms dieser Treiberstufen ermöglichen einerseits eine korrekte Leitungsanpassung und andererseits auch die Verwendung von manchmal unvermeidbar langen Verbindungskabeln zwischen dem Radio und dem Vorverstärker oder den Endverstärkern ohne, dass das Musiksignal durch die Kabel beeinträchtigt wird. Alle Teile der Elektronik des MDAC+ sind gleichspannungs-gekoppelt, womit es möglich ist, auch tiefste Frequenzen zu übertragen. Dies bedeutet, dass auch im unteren Frequenz-spektrum verzerrungsfrei und phasenstarr übertragen wird. Im Signalweg befinden sich keine Kondensatoren oder Elkos, die eine Verfälschung herbeiführen könnten. Rauschen und Übersprechen sind nur noch an der Messgrenze wahrnehmbar. Der Anspruch auf leichte Bedienbarkeit und Funktionalität wird durch die Bedienmöglichkeit aller Sonderfunktionen mittels der Fernbedienung oder eines einzigen Knopfes realisiert. Das Design des digitalen Vorverstärkers und Wandlers bleibt dabei puristisch klar, da das ausgereifte und zugleich bestechende Konzept der Ein-Knopf-Bedienung, keine weiteren Knöpfchen, Tasten, Regler oder Dergleichen erfordert. Seite 12 von 36
  • 13. RESTEK MDAC+ Übersicht Front Die Front des MDAC+ ist schlicht gehalten und mit einer Multifunktionsanzeige und einem Multifunktionsknopf ausgestattet. 1 2 Seite 13 von 36 Hauptanzeige IIIINNNN 1111 77778888 Diese Anzeige stellt nach dem Einschalten den angewählten Eingang und die Lautstärke dar. Über ein Menüsystem lassen sich auch andere Einstellungen und Bedienungseingriffe darstellen. Die Helligkeit wird dabei durch die Einstellung über den Menüpunkt DIM bestimmt. Zusätzlich kann diese Anzeige über die Funktion DISP OFF ausgeschaltet werden. Während einer Bedienung des Gerätes durch den Multifunktionsknopf oder über die Fernbedienung leuchtet diese Anzeige dann für einen Zeitraum von ca. 5 Sekunden auf, um eine Interaktion zu ermöglichen. Durch das Ausschalten über die Fernbedienung wird der MDAC+ nicht gänzlich vom Netz getrennt, sondern geht in den Standby Modus über. Dieser Zustand wird durch das Aufleuchten eines Minuszeichens am rechten Rand der Anzeige signalisiert. Aus dem Standby Modus kann das Gerät über ein Drehen oder Drücken des Multifunktionsknopfes, dem Drücken der ON Taste oder einer der Zahlentasten von 0 bis 9 auf der Fernbedienung wieder eingeschaltet werden. 1 DISC >>
  • 14. RESTEK MDAC+ Multifunktionsknopf Dieser Multifunktionsknopf ist das zentrale Bedienelement des MDAC+. Im Ausgangszustand lässt sich die Lautstärke einstellen. Mithilfe des integrierten Druckkontaktes lassen sich durch eine Menüstruktur alle Funktionen des Gerätes einstellen und steuern. Ähnlich einer Bestätigungstaste am Computer, müssen geänderte Werte im jeweiligen Menüpunkt durch Drücken des Multifunktionsknopfes bestätigt werden. Durch Drücken des Multifunktionsknopfes im einge-schalteten Zustand über einen Zeitraum von mehr als ca. 6 Sekunden geht der MDAC+ ebenfalls in den Standby Modus. Eine genaue Beschreibung der möglichen Funktionen, Struktur und Menüpunkte, wird in einem späterem Kapitel aufgeführt. Seite 14 von 36 2
  • 15. RESTEK MDAC+ Übersicht Rückseite An der Rückseite des MDAC+ erfolgt der Anschluss der digitalen Quellengeräte, der Anschluss der digitalen und analogen Ausgänge sowie die Stromversorgung. RESTEK MDAC+ 3 2 5 4 7 6 2 1 POWER Anschlußbuchse zur Verbindung mit dem Netz. Bei der Inbetriebnahme ist darauf zu achten, dass das Gerät erst mit dem Netz verbunden wird, wenn alle sonstigen Verbindungen am digitalem Vorverstärker und Wandler schon hergestellt sind. Das MDAC+ ist immer erst nach dem Einstecken des Netzkabels einzuschalten. Das Netzkabel darf erst dann vom Gerät getrennt werden, wenn diese vorher ausgeschaltet wurde. Die Netzphase ist durch die rote Markierung gekenn-zeichnet. ON OFF Netzschalter Durch Betätigung dieses Schalters wird der MDAC+ elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter erfolgt eine komplette Trennung vom Netz. Nur wenn dieser Schalter auf ON steht, kann das Gerät mit der Fernbedienung aus- und wieder eingeschaltet werden. Durch das Ausschalten über die Fernbedienung wird der MDAC+ nicht vollständig vom Netz getrennt, sondern geht in den Standby Modus über. Dieser Zustand wird durch das dunkle Aufleuchten eines Seite 15 von 36 2 3 1 1 2 4 I 0 POWER MT 1A OUT 5 OUT IN HANDMADE IN GERMANY DE 63702507 OUT IN IN IN IN 1 IN 10 9 8 4 3 REMOTE OUT 6 10 9 8 7 6
  • 16. RESTEK MDAC+ Minuszeichens am rechten Rand des Displays - signalisiert. Aus dem Standby Modus kann das Gerät über ein Drehen oder Drücken des Multifunktionsknopfes oder Drücken der ON-Taste oder einer der Zahlen 0 bis 9 auf der Fernbedienung wieder aufgeweckt werden. Zwischen dem Aus- und Wiedereinschalten sollte eine Pause von ca. 30 Sekunden eingehalten werden. Sicherung Sollte das Gerät nach dem Einschalten überhaupt keine Texte am Display aufleuchten lassen, so kann geprüft werden, ob die Sicherung durchgebrannt ist und gegebenenfalls durch eine neue MT 1A ersetzt werden. Sollte im Anschluss die Sicherung wieder durch-brennen, so muss das Gerät zu Ihrem RESTEK Seite 16 von 36 Händler gebracht werden. OUT 6 L und OUT 6 R Dies sind die analogen Ausgänge zum Anschluss an einem Vorverstärker, Endverstärker oder an aktive Lautsprecherboxen mit unsymmetrischer Beschaltung über die Cinchbuchsen. IN 1 Hier kann ein Tablett, PC, Net- oder Notebook via USB A – USB A Kabel angeschlossen werden. Der MDAC+ verhält sich wie eine Soundkarte. Unter LINUX und IOS wird diese automatisch vom PC erkannt. Unter WINDOWS muss ein zusätzlicher Treiber installiert werden. Auf der RESTEK Homepage kann dieser in der neuesten Version gedownloaded werden. Die maximale asynchrone Übertragungsrate beträgt 192 kS mit maximal 24 bit Auflösung. Die Samplerate 3 4
  • 17. RESTEK MDAC+ und Bitauflösung werden dabei vom PC vorgegeben und eingestellt. Dieser USB Anschluss ist bidirektional mit USB IN und USB OUT. Die von einem digitalen Aufnahmegerät oder einem externen Gerät verarbeiteten Daten können somit hier wieder zurück geschleift werden. Bei MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT UUUU dient der Eingang IN 1 als Wiedergabeschnittstelle. Dieser Eingang kann dann nicht mehr als normaler Eingang angewählt und verwendet werden. Im Prinzip handelt es sich somit um einen „TAPE OUT“ Aus- und „TAPE IN“ Eingang, wie man es von einem analogen Vorverstärker her kennt. Bei MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL kann dieser Eingang als normaler Eingänge angewählt und verwendet werden. Dieser USB-Ein- und Ausgang ist potenzialmäßig von der sonstigen Elektronik getrennt. Somit sind keine Brummschleifen über dem PC mehr möglich. Mit z. B. einem Windows Media Player, WinAmp o. ä. können angewählte Stücke abgespielt werden. Ebenso können Playlisten zusammengestellt und abgespielt werden. Da die Lautstärkeregelung vom MDAC+ übernommen wird, sollte die Lautstärkeeinstellung am PC immer auf volle Lautstärke stehen. Der MDAC+ kann parallel zum PC über die Fern-bedienung MAESTRO auch das Starten und Stoppen der Playliste übernehmen und kann auch innerhalb der Stücke vor- und zurückspulen bzw. innerhalb der Liste vor- und zurückspringen. IN 2 bis IN7 Hier können digitale Quellengeräte via Cinch oder Toslink angeschlossen werden. Alle Sample Raten von 32 kS bis 192 kS werden hier entgegen genommen, ebenso alle Bitauflösungen von 16 bit bis 24 bit. Seite 17 von 36 6
  • 18. RESTEK MDAC+ Seite 18 von 36 7 OUT 1 und OUT 2 Die digitalen Daten des gewählten Einganges IN 1 bis IN 7 werden hier grundsätzlich und immer ausge-geben. Eine Lautstärkeveränderung findet hierbei nicht statt. Hier können dann die Daten z. B. mit einem Recorder aufgenommen werden oder an einem externen Aufbereitungsgerät weitergeleitet werden. Im Prinzip handelt es sich somit um einen „TAPE OUT“ Ausgang, wie man es von einem analogen Vorver-stärker her kennt. IN 8 und IN 9 Die von einem digitalen Aufnahmegerät oder einem externen Gerät verarbeiteten Daten können hier wieder zurück geschleift werden. Bei MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA dient der Eingang IN 8 als Wiedergabeschnittstelle, bei MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB der Eingang IN 9. Die Eingänge können dann nicht mehr als normale Eingänge angewählt und verwendet werden. Im Prinzip handelt es sich somit um einen „TAPE IN“ Eingang, wie man es von einem analogen Vor-verstärker her kennt. Bei MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL können diese Eingänge als normale Eingänge angewählt und verwendet werden. OUT 3 und OUT 4 Die digitalen Daten von einem der gewählten Eingänge IN 1 bis IN 7 oder IN 8 bis IN 9 werden hier ausgegeben. Wenn die Lautstärkeregelung auf VVVVOOOOLLLLUUUUMMMMEEEE DDDDIIIIGGGGIIIITTTTAAAALLLL eingestellt wurde, so wird eine digitale Lautstärkeänderung auch hier vorgenommen. Diese Ausgänge können z. B. direkt an eine digitale Endstufe oder an digitale Lautsprecher ausgegeben werden. 8 9
  • 19. RESTEK MDAC+ OUT 5 und IN 10 Hier werden die gleichen Informationen wie an den Ausgängen OUT 3 und OUT 4 herausgegeben bzw. eingespeist jedoch im LVDS I2S Format mit separatem Masterclock, Bitclock, Left- Rightclock und digitalen Audiodaten. Dieser Ausgang könnte auch z. B. direkt an eine digitale Endstufe oder an digitale Lautsprecher ausgegeben werden. I2S ist der technische Begriff für „Inter IC Sound Interface“ und wird auch häufig als Superlink, Masterlink, Directlink o. ä. bezeichnet. Beim MDAC+ wird eine CAT6 Buchse dafür ver-wendet, da über CAT6 Kabel problemlos viele hundert MHz übertragen werden können. Andere Wandleranbieter verwenden dafür z. B. mehrere BNC-Buchsen oder spezielle Buchsen die dann auch spezielle und meist sehr teuere Kabel benötigen. Seite 19 von 36 10
  • 20. RESTEK MDAC+ Die Bedienung Alle Einstellungen des MDAC+ erfolgen über den Dreh- und Druckknopf auf der Front des digitalen Vorverstärkers und Wandlers oder der Fernbedienung. Durch Links- und Rechtsdrehen kann die Lautstärke geändert werden. Durch ein- oder mehrmaliges Drücken erreicht man verschiedene Menüpunkte, in denen man bestimmte Funktionen auslösen oder Einstellungen „programmieren“ kann. Nach Erreichen eines Menüpunktes kann man die einzelnen Einstellungen durch Links- oder Rechtsdrehen des Knopfes anwählen und muss die gewünschte Einstellung durch aber-maliges Drücken, wie bei einem Computer durch Drücken der ENTER Taste, bestätigen. Das Menüsystem springt dann wieder in die Ausgangsstellung. Sollte eine Bestätigung nicht innerhalb einer Zeit von ca. 6 Sekunden erfolgen, so stellt sich der Ursprungswert wieder ein. So kann z. B. die Bitauflösung durch mehrmaliges Drücken des Knopfes ausgewählt, durch Drehen verändert und durch ein weiteres Drücken bestätigt und gespeichert werden. Seite 20 von 36
  • 21. RESTEK MDAC+ Seite 21 von 36 10 11 12 13 14 15 17 Das Menü Die einzelnen Menüpunkte werden mit jedem Knopfdruck der Reihe nach aufgerufen. IIIINNNN 1111 44442222 ... DDDDIIIISSSSCCCC >>>>>>>> IIIINNNNPPPPUUUUTTTT 1111 ... IIIINNNNPPPPUUUUTTTT 11110000 DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN ... DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOOFFFFFFFF DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%% ... DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%% BBBBIIIITTTT 11116666 ... BBBBIIIITTTT 22224444 SSSSAAAAMMMMPPPPLLLLEEEERRRRAAAATTTTEEEE 44444444....1111 ... SSSSAAAAMMMMPPPPLLLLEEEERRRRAAAATTTTEEEE 111199992222 BBBBAAAALLLLAAAANNNNCCCCEEEE -3333....0000 ... BBBBAAAALLLLAAAANNNNCCCCEEEE ++++3333....0000 TTTTEEEEXXXXTTTT CCCCDDDD ... TTTTEEEEXXXXTTTT TTTTUUUUNNNNEEEERRRR SSSSEEEENNNNSSSSEEEE -6666....0000 ... SSSSEEEENNNNSSSSEEEE ++++6666....0000 VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF ... VVVVOOOOLLLLUUUUMMMMEEEE CCCCOOOONNNNVVVVEEEERRRRTTTTEEEERRRR DDDDIIIITTTTHHHHEEEERRRR OOOOFFFFFFFF ... DDDDIIIITTTTHHHHEEEERRRR OOOONNNN DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOOFFFFFFFF ... DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN FFFFIIIILLLLTTTTEEEERRRR 1111 ... FFFFIIIILLLLTTTTEEEERRRR 5555 IIIINNNNVVVVEEEERRRRSSSS OOOOFFFFFFFF ... IIIINNNNVVVVEEEERRRRSSSS OOOONNNN CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOOFFFFFFFF ... CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL ... MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB AAAAUUUUTTTTOOOO OOOOFFFFFFFF ... AAAAUUUUTTTTOOOO OOOONNNN Soll z. B. die Helligkeit geändert werden, so muss der Knopf drei Mal gedrückt werden, um durch Drehen die richtige Helligkeit anzuwählen. Ein abschließendes Drücken stellt dann die ausgewählte Einstellung ein. Um mögliche unbeabsichtigte Veränderungen über die Fern-bedienung zu vermeiden, sind einige Einstellungen nur über das Menüsystem veränderbar wie z. B. die Bitauflösung. 1 2 3 4 6 7 8 9 16
  • 22. RESTEK MDAC+ DDDDIIIISSSSCCCC 77778888 Anzeige des angewählten Eingangs mit der eingestellten Lautstärke. Der Eingang kann auch mit einer Textbeschriftung versehen werden. Bei deaktiviertem Lautstärkeregler erscheint das „stamp through“ Symbol >>>>>>>>. IIIINNNNPPPPUUUUTTTT 3333 Hier erfolgt die Auswahl des Einganges. Durch Links-und rechts-drehen kann der Wert geändert werden. Abschließend muss der Knopf abermals gedrückt werden, um den eingestellten Wert zu übernehmen. Sollte diese Bestätigung nicht innerhalb von ca. 6 Sekunden erfolgen, schaltet das Gerät den vorher eingestellten Eingang wieder ein. DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN Unter diesem Menüpunkt kann das Display aus- oder eingeschaltet werden. Wenn das Display ausge-schaltet ist, führt jede Bedienung des Gerätes am Multifunktionsknopf oder der Fernbedienung zu einem erneuten Aufleuchten des Displays um eine Kontrolle der neuen Funktionseinstellungen zu gewährleisten. Nach ca. 5 Sekunden erlischt die Anzeige automatisch. Der Zustand DISPLAY OFF wird durch einen Punkt . am rechten Rand des Displays angezeigt. DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%% Unter diesem Menüpunkt kann die Helligkeit der Anzeige eingestellt werden. Dafür stehen die volle Helligkeit von 100% sowie 50% und 25% zur Verfügung. Seite 22 von 36 1 2 3 4
  • 23. RESTEK MDAC+ BBBBIIIITTTT 22224 Unter diesem Menüpunkt kann die Bitauflösung der Sample Rate Converter von 16 bit auf 20 bit und 24 bit geändert werden. SSSSAAAAMMMMPPPPEEEELLLLRRRRAAAATTTTEEEE 111199992222kkkkSSSS Unter diesem Menüpunkt kann die Samplerate für das Up- oder Downsampling eingestellt werden. Es stehen 44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz und 192kHz zur Verfügung. BBBBAAAALLLLAAAANNNNCCCCEEEE -1111....0000 Die Balance kann in einem Bereich von –3 dB bis +3 dB verändert werden. Diese Einstellung ist eingangs-wahlunabhängig und gilt somit für sämtliche Eingänge. TTTTEEEEXXXXTTTT TTTTUUUUNNNNEEEERRRR Die Eingänge können mit Texten aus einer Vorschlagsliste belegt werden, hier stehen TTTTUUUUNNNNEEEERRRR, CCCCDDDD, PPPPHHHHOOOONNNNOOOO, AAAAUUUUXXXX, etc. zur Verfügung. SSSSEEEENNNNSSSSEEEE ++++3333....0000 Die Eingangsempfindlichkeit des jeweils angewählten Einganges kann in einem Bereich von –6 dB bis +6 dB verändert werden. Bei Signalquellen mit ver-schiedenen Ausgangspegeln kann hiermit ein Pegel-ausgleich durchgeführt werden, um beim Umschalten keine Lautstärkeunterschiede auftreten zu lassen. VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF Der eingebaute Lautstärkeregler kann an- oder abgeschaltet werden. Bei eingeschaltetem Laut-stärkeregler ist es somit möglich den Vorverstärker und Wandler direkt an Endstufen oder aktive Laut-sprecherboxen Seite 23 von 36 anzuschließen. 6 7 8 9 10
  • 24. RESTEK MDAC+ Die Lautstärkeregelung kann für jeden Eingang individuell an- oder ausgeschaltet werden, damit sind dann auch Einschleifung in andere Systeme möglich die die Lautstärkeregelung übernehmen. Die Lautstärke kann digital im ersten Sample Rate Converter stattfinden mit VVVVOOOOLLLLUUUUMMMMEEEE DDDDIIIIGGGGIIIITTTTAAAALLLL. Dann wird auch das digitale Signal an den Ausgängen OUT 3 und OUT 4 entsprechend in der Lautstärke geändert. Neben der digitalen Lautstärkeregelung im ersten Sample Rate Converter kann auch eine digitale Lautstärkeregelung im D/A Wandler eingestellt werden mit VVVVOOOOLLLLUUUUMMMMEEEE CCCCOOOONNNNVVVVEEEERRRRTTTTEEEERRRR. Diese wirkt sich dann nur auf die analoge Ausgänge OUT 6 L und OUT 6 R aus. Selbstverständlich lassen sich die analoge Ausgänge OUT 6 L und OUT 6 R in der Lautstärke auch auf analogem Wege verändern. Dann muss unter diesem Menüpunkt VVVVOOOOLLLLUUUUMMMMEEEE AAAANNNNAAAALLLLOOOOGGGG eingestellt werden. DDDDIIIITTTTHHHHEEEERRRR OOOONNNN Unter diesem Menüpunkt eingestellt werden, ob ein Dithering vorgenommen werden soll. Dithern fügt ein hochfrequentes Rauschen dem Audiosignal zu, um noch vorhandene Unlinearitäten des D/A Wandlers zu reduzieren. Dieses hochfrequente Rauschen wird nach der D/A Wandlung wieder herausgefiltert. DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN Unter diesem Menüpunkt kann eingestellt werden, ob die Deemphasis aktiviert werden soll wenn ein Datenstrom am gewähltem Eingang mit deemphasis Bit erkannt wird. In den 80er Jahren wurden einige CDs mit eine deemphasis Vorentzerrung aufge-nommen und mit dem deemphasis Bit im Datenstrom kenntlich gemacht. Um Überraschungen bei der Wiedergabe solcher CDs zu vermeiden, sollte dieser Menüpunkt immer auf DDDDEEEEEEEEMMMMPPPPHHHHAAAASSSSIIIISSSS OOOONNNN eingestellt sein. Seite 24 von 36 11 12
  • 25. RESTEK MDAC+ Bei einer Weiterverarbeitung der Originaldaten kann es Sinn machen die Deemphasis ab zu schalten. FFFFIIIILLLLTTTTEEEERRRR 1111 Unter diesem Menüpunkt kann das Verhalten des digitalen Filters verändert werden. In erste Linie wird die Gruppenlaufzeit beeinflußt sowie das etwas „weichere“ oder „harte“ ausklingen der Filters für die obere Grenzfrequenz. In der Fachpresse sind die klanglichen Veränderungen von „sanften“ und „harten“ digitalen Filtern häufig erörtert worden. Durch eigene Versuche mit der Bitauflösung, Sample-rate und Filtereigenschaften können klangliche An-näherungen an das eigene Ideal ermöglicht werden. Genauere technische Daten der Filter können dem Datenblatt des WOLFSON Wandlers WM 8741 entnommen werden. Filter 1 Seite 25 von 36 Filter 2 13
  • 26. RESTEK MDAC+ Seite 26 von 36 Filter 3 Filter 4 Filter 5 INVERS IIINNNVVVEEERRRSSS OOOOFFFFFFFF Unter diesem Menüpunkt kann die Phasenlage des analogen Ausganges invertiert werden. 14
  • 27. RESTEK MDAC+ CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN Alle digitalen Filter neigen dazu bei z. B. rechteckigen oder rechteck ähnliche Signale über zu schwingen. Dies kann bei einer Vollaussteuerung dazu führen, dass die Überschwinger der Signale zu einer Begrenzung, das sogenannte Clipping führen. Mit CCCCLLLLIIIIPPPPPPPPIIIINNNNGGGG OOOONNNN werden die digitalen Daten um -2 dB gedämpft um dieses Clipping zu vermeiden. Auch bei Rechtecksignale mit Vollaussteuerung ( 0 dBFS ) findet dann kein Clipping des Signals statt. Am analogen Ausgang wird die –2 dB Dämpfung des digitalen Signals wieder auf analogem Wege ausgeglichen. Seite 27 von 36 MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA In der Stellung MMMMOOOODDDDEEEE NNNNOOOORRRRMMMMAAAALLLL stehen alle Eingänge IN 1 bis IN 10 als „normale“ Eingänge zur Verfügung und können über den Multifunktionsknopf oder die Fernbedienung angewählt werden. In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA werden die digitalen Daten des gewählten Einganges IN 1 bis IN 7 an OUT 3 und OUT 4 ausgegeben. Eine Lautstärkeveränder-ung findet hierbei nicht statt. Hier können dann die Daten z. B. mit einem Recorder aufgenommen werden oder an einem externen Aufbereitungsgerät weiter-geleitet werden. Lautsprecher- oder Raumkorrektur-systeme lassen sich damit auch „einschliefen“. Die von einem digitalen Aufnahmegerät oder einem externen Gerät verarbeiteten Daten müssen dann an IN 8 zurückgeführt werden. Die Eingänge IN 8, IN 9 und IN 10 stehen dann nicht mehr als „normale“ Eingänge zur Verfügung und können auch nicht mehr über die Fernbedienung oder den Multifunktionsknopf angewählt werden. In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB werden die digitalen Daten des gewählten Einganges IN 1 bis IN 7 an OUT 3 und OUT 4 ausgegeben. Eine Lautstärkeveränder- 15 16
  • 28. RESTEK MDAC+ ung findet hierbei nicht statt. Hier können dann die Daten z. B. mit einem Recorder aufgenommen werden oder an einem externen Aufbereitungsgerät weiter-geleitet werden. Lautsprecher- oder Raumkorrektur-systeme lassen sich damit auch „einschliefen“. Die von einem digitalen Aufnahmegerät oder einem externen Gerät verarbeiteten Daten müssen dann an IN 9 zurückgeführt werden. Die Eingänge IN 8, IN 9 und IN 10 stehen dann nicht mehr als „normale“ Eingänge zur Verfügung und können auch nicht mehr über die Fernbedienung oder den Multifunktionsknopf angewählt werden. Die Bitauflösung und Samplerate können mit MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT AAAA und MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT BBBB unter einem neuen zusätzlichen Menuepunkt z. B. SSSSPPPPLLLLIIIITTTT BBBBIIIITTTT 11116666 und SSSSPPPPLLLLIIIITTTT RRRRAAAATTTTEEEE 44448888kkkkSSSS voreingestellt werden. In der Stellung MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT UUUU werden die digitalen Daten des gewählten Einganges IN 2 bis IN 7 an OUT 3, OUT 4 und USB OUT ( IN 1 ) ausgegeben. Eine Lautstärkeveränderung findet hierbei nicht statt. Hier können dann die Daten z. B. mit einem Recorder aufgenommen werden oder an einem externen Aufbereitungsgerät weitergeleitet werden. Laut-sprecher- oder Raumkorrektursysteme lassen sich damit auch „einschliefen“. Die von einem digitalen Aufnahmegerät oder einem externen Gerät verarbeiteten Daten muss dann an IN 1 zurückgeführt werden. Der Eingang IN 1 steht dann nicht mehr als „normaler“ Eingang zur Verfügung und kann auch nicht mehr über die Fernbedienung oder den Multifunktionsknopf angewählt werden. Im Prinzip handelt es bei der SSSSPPPPLLLLIIIITTTT Funktion somit um einen „TAPE SCHLEIFE“ wie man es von einem analogen Vorverstärker her kennt. In der Stellung MMMMOOOODDDDEEEE UUUUSSSSBBBB OOOOUUUUTTTT werden die digitalen Daten des gewählten Einganges IN 1 bis IN 7 an OUT 3 und OUT 4 ausgegeben. Eine Lautstärkever-änderung findet hierbei nicht statt. Hier können dann die Daten z. B. mit einem Recorder aufgenommen werden oder an einem externen Aufbereitungsgerät weitergeleitet werden. Seite 28 von 36
  • 29. RESTEK MDAC+ Seite 29 von 36 AAAAUUUUTTTTOOOO OOOONNNN Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOONNNN gestellt, geht das Gerät nach einer Unterbrechung der Spannungsversorgung, egal ob durch Stromausfall, durch Schaltuhr oder durch den Netzschalter, in den normalen Betrieb. Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOOFFFFFFFF gestellt, geht das Gerät nach oben genannten Umständen in den Standby Modus. Nur ein Drücken oder Drehen des Multifunktions-knopfes schaltet das Gerät dann wieder in den normalen Betriebszustand. 17
  • 30. RESTEK MDAC+ Die Fernbedienung Die Fernbedienung MAESTRO ist zur Fernsteuerung des MDAC+ vorgesehen. Es können auch andere Fernbedienungen genutzt werden, z. B. der RESTEK DIRIGENT, sofern diese den RC5 Code verwendet. 6 11 11 12 Der MAESTRO ist eine RESTEK-Systemfernbedienung, mit der neben dem MDAC+ auch andere Geräte wie der Vorverstärker MPRE+, der CD Player MPLA, das UKW Radio MTUN+ etc. fernbedient werden können. Seite 30 von 36 2 7 1 8 10 4 3 9 9 11 11
  • 31. RESTEK MDAC+ DEC Durch Drücken dieser Taste wird die Fernbedienung für den Gebrauch mit dem MDAC+ D/A Wandler umgeschaltet. Dieser Zustand bleibt gespeichert. Sollte, aus welchen Gründen auch immer, zwischen-zeitlich die Taste PRE, CD oder eine andere Geräte-vorwahltaste gedrückt worden sein, so muss die Fernbedienung für die Funktionen des MDAC+ wieder durch Drücken der Taste DEC umgeschaltet werden. 1, 2, 3, 4, 5, 6, 7, 8, 9 und 0 Durch Eingeben einer ein- oder zweistelligen Zahl z.B. 3, 05 oder 10, können die Eingänge sofort und direkt angewählt werden, sofern keiner der Eingänge wegen der SPLIT A oder SPLIT B Funktion deaktiviert ist. DIM Mit dieser Taste kann die Helligkeit der Anzeige eingestellt werden, unabhängig davon, für welches Gerät die Fernbedienung voreingestellt wurde. Dafür stehen die volle Helligkeit von 100% sowie 50% und 25% zur Verfügung. Seite 31 von 36 DISPLAY Diese Taste schaltet das Display aus oder ein, unabhängig davon, für welches Gerät die Fernbedienung voreingestellt wurde. Wenn das Display ausgeschaltet ist, führt jede Bedienung auf der Fernbedienung zu einem erneuten Aufleuchten zur Kontrolle der neuen Funktionseinstellung. Nach ca. 5 Sekunden erlischt die Anzeige automatisch. Der Zustand DISPLAY OFF wird durch einen Punkt . am rechten Rand des Displays angezeigt. ▲ und ▼ oder ▐◄ und ►▌ Diese Tasten dienen zum schnellen Vor- und Zurückspringen auf den jeweils nächsten Eingang. 1 2 3 4
  • 32. RESTEK MDAC+ OFF Diese Taste schaltet den MDAC+, und alle anderen RESTEK-Geräte, sofort aus, unabhängig davon für welches Gerät die Fernbedienung voreingestellt wurde. Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen - am rechten Rand des Displays, um zu signalisieren, dass sich das Gerät im Standby Modus befindet. OFF Diese Taste schaltet den MDAC+ sofort aus, wenn die Fernbedienung auf DEC voreingestellt wurde. Wenn die Fernbedienung auf einem anderen Gerät voreingestellt wurde, wird der MDAC+ erst nach einer Betätigungsdauer von ca. 3 Sekunden ausgeschaltet. Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen - am rechten Rand des Displays, um zu signalisieren, dass sich das Gerät im Standby Modus befindet. ON Mit dieser Taste wird der MDAC+ sofort eingeschaltet, wenn die Fernbedienung auf DEC voreingestellt wurde. Wenn die Fernbedienung auf einem anderen Gerät voreingestellt wurde, wird der MDAC+, ebenso wie alle anderen RESTEK-Geräte, erst nach einer Betätig-ungsdauer von ca. 3 Sekunden eingeschaltet. Ebenso kann auch eine beliebige Zahlentaste von 0 bis 9 dazu verwendet werden um die MDAC+ einzuschalten, wenn die Fernbedienung auf DEC voreingestellt wurde. Seite 32 von 36 6 7 8
  • 33. RESTEK MDAC+ - und + Mit diesen Tasten kann die Lautstärke des MDAC+ Vorverstärkers und Wandlers geändert werden, sofern der Lautstärkeregler angeschaltet wurde und unabhängig davon für welches Gerät die Fern-bedienung Seite 33 von 36 voreingestellt wurde. MUTE Diese Funktion schaltet den Ton ab, unabhängig davon für welches Gerät die Fernbedienung voreingestellt wurde. Alle Funktionen des Geräts bleiben eingeschaltet, lediglich die Wiedergabe wird stumm geschaltet. Bei ausgeschaltetem Ton leuchtet der Schriftzug MMMMUUUUTTTTEEEE auf. Durch Drücken der Lautstärketasten - oder + an der Fernbedienung wird der Ton wieder eingeschaltet. ◄ und ► oder ◄◄ und ►► Wenn IN 1 als Eingang gewählt wurde oder MMMMOOOODDDDEEEE SSSSPPPPLLLLIIIITTTT UUUU und eine Playliste auf dem PC mit z. B. Windows Media Player, WinAmp o. ä. erstellt wurde kann mit diesen Tasten dann innerhalb der Playliste das nächste bzw. das vorige Stück angesprungen werden und vor- und zurückgespult werden. ► Wenn IN 1 als Eingang gewählt wurde und eine Playliste auf dem PC mit z. B. Windows Media Player, WinAmp o. ä. erstellt wurde kann mit dieser Taste der Player angehalten und wieder gestartet werden. 9 10 11 12
  • 34. RESTEK MDAC+ Seite 34 von 36 Technische Daten Konzept : Multi Sample Rate Converter mit Eingangswahl und D/A Wandler mit an- und ab-schaltbarem Lautstärkeregler Eingänge : USB potenzialfrei, digitaler Cinch, TOSLINK und I2S. Ausgänge : analoger asymmetrischer Cinch, digitaler Cinch und TOSLINK, USB und I2S. Frequenzgang : 3 Hz ... 96 kHz bei +- 0,5 dB Klirrfaktor : < 0,005% Geräuschspannungsabstand : > 100 dBA Übersprechdämpfung : > 100 dBA Ausgangspegel : 2 V rms max. Ausgangsstrom : 35 mA rms max. Ausgangsimpedanz : 50 Ohm Abmessungen (B x H x T) : 285 x 64 x 330 mm Gewicht : ca. 3,9 kg Ausführung der Frontblende : Acrylglas hochglanzpoliert, Aluminium schwarz, cham-pagner oder silbrig matt ge-bürstet, Messing verchromt sowie Sonderausführungen auf Anfrage. Displayfarben : Rot, grün und blau Garantie : 3 Jahre
  • 35. RESTEK MDAC+ Ein Handbuch auf neuestem Stand wird immer unter www.restek.de zur Verfügung gestellt. Nicht autorisierte Eingriffe setzen die Garantie außer Kraft. Technische Daten und Änderungen, die dem Hörfortschritt oder dem technischen Fortschritt dienen, sind vorbehalten. Seite 35 von 36
  • 36. RESTEK MDAC+ Seite 36 von 36 Abmessungen 275 322 330 345 285 mm 55 mm 64 mm
