MRIA+ Phonovorstufe
I
0
VOLUME 86
RESTEK MRIA+
REMOTE GND IN
POWER MT 1A OUT
HANDMADE IN GERMANY DE 63702507
Bedienungsanleitung
Handmade in Kassel Germany 07/2010
RESTEK MRIA+
Seite 2 von 31
Inhaltsverzeichnis
INHALTSVERZEICHNIS .......................................................2
VORWORT ............................................................................3
ALLGEMEINE SICHERHEITSANGABEN............................4
ENTSORGUNG .....................................................................4
HINWEISE .............................................................................4
VERSORGUNGSSPANNUNG..............................................7
AUSPACKEN ........................................................................7
AUFSTELLUNG ....................................................................8
ERSTE SCHRITTE ................................................................9
EINIGES ÜBER DEN MRIA+ ..............................................10
ÜBERSICHT FRONT...........................................................11
ÜBERSICHT RÜCKSEITE ..................................................13
DIE BEDIENUNG ................................................................15
DAS MENÜ..........................................................................16
DIE FERBEDIENUNG .........................................................20
DIE PHONOPLATINE .........................................................24
DIE EINSTELLUNGEN........................................................25
TECHNISCHE DATEN ........................................................26
DIAGRAMME.......................................................................29
BLOCKSCHALTBILD .........................................................30
ABMESSUNGEN.................................................................31
RESTEK MRIA+
Seite 3 von 31
Vorwort
Verehrte Hi-Fi-Freundin, verehrter Hi-Fi-Freund,
wir freuen uns, dass Sie sich entschlossen haben, ein
Produkt der neuen M Serie aus dem Hause RESTEK zu
erwerben.
Die Phonovorstufe MRIA+ befindet sich auf dem neusten
Stand der Technik und wird Ihnen viele Jahre Freude
bereiten.
Die Schallplatte genießt seit Jahren ein hohes Ansehen als
Quelle für höchste Musikreproduktion. Daher gilt es, den
Eigenschaften der Phonovorstufe die höchste Aufmerk-samkeit
zu widmen, da durch ihre Klangeigenschaften und
mögliche Nutzungen des gesamten Gerätekomplexes
bestimmt werden.
Verbunden mit dem immensen Fortschritt in der Halbleiter-technologie
hat auch bei den am Anfang einer elektro-akustischen
Übertragungskette stehenden Signalquellen -
Radio, Schallplattenspieler, Vorverstärker usw.- bis hin zum
Endverstärker und den Lautsprechern - eine Entwicklung
stattgefunden, die es heute erlaubt, Musik in einer nie
geahnten Qualität wiederzugeben.
Mit der Phonovorstufe MRIA+ steht Ihnen daher ein Gerät
zur Verfügung, welches in Hinblick auf Bedienungskomfort
und Klangeigenschaften keine Wünsche offen lässt.
Um sich mit dem MRIA+, seinen Anschlüssen,
Bedienelementen und ein wenig mit seiner Technologie
vertraut zu machen, bitten wir Sie die folgenden Seiten
sorgfältig durchzulesen.
Wir sind sicher, dass Ihnen dieses Gerät lange Zeit
ungestörten Musikgenuss und Freude bereiten wird.
RESTEK im Juli 2010
RESTEK, Untere Feldstr. 13, 34277 Fuldabrück
T: 0561 42089, F: 0561 42080, W: www.restek.de, M: info@restek.de
RESTEK MRIA+
Allgemeine Sicherheitsangaben
Auf beachtenswerte und wichtige Informationen wird jeweils
durch ein entsprechendes Symbol am linken Seitenrand
hingewiesen.
Das Ausrufezeichen markiert Abschnitte, die mit großer
Aufmerksamkeit gelesen werden sollten, da hier besondere
Eigenschaften oder Einstellungen erklärt werden.
Der Blitz ist ein Symbol für eine Gefahrenquelle, entsprech-ende
Abschnitte sind gekennzeichnet und müssen unbedingt
Seite 4 von 31
beachtet werden.
Entsorgung
Elektronische Geräte gehören nicht in den Hausmüll
und müssen gemäß Richtlinie 2002/96/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom
27. Januar 2003, über Elektro- und Elektronik-Altgeräte
fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung
zur Entsorgung an die dafür vorgesehene öffentliche
Sammelstellen ab. Bitte bedenken Sie vor einer Entsorgung,
dass alle RESTEK-Geräte reparabel und updatefähig sind.
Verbrauchte Batterien sind Sondermüll! Werfen Sie daher
verbrauchte Batterien nicht in den Hausmüll, sondern geben
Sie diese bei einer Sammelstelle für Altbatterien ab.
Hinweise
Störstrahlung und Störfestigkeit.
Das Gerät entspricht den Schutzanforderungen auf dem
Gebiet der elektromagnetischen Verträglichkeit, die u.a. in
den Richtlinien 89/336/EWG und FCC, Part 15 aufgeführt
sind.
Die vom Gerät erzeugten elektromagnetischen Aus-sendungen
sind soweit begrenzt, dass ein bestimmungs-gemäßer
Betrieb anderer Geräte und Systeme ohne
Probleme möglich ist.
RESTEK MRIA+

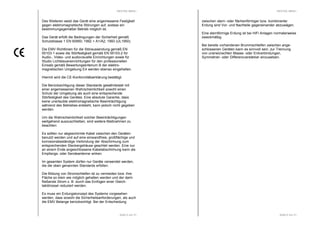

Des Weiteren weist das Gerät eine angemessene Festigkeit
gegen elektromagnetische Störungen auf, sodass ein
bestimmungsgemäßer Betrieb möglich ist.
Das Gerät erfüllt die Bedingungen der Sicherheit gemäß
Schutzklasse 1 EN 60950; 1992 + A1/A2; 1993 (UL1950).
Die EMV Richtlinien für die Störaussendung gemäß EN
55103-1 sowie die Störfestigkeit gemäß EN 55103-2 für
Audio-, Video- und audiovisuelle Einrichtungen sowie für
Studio Lichtsteuereinrichtungen für den professionellen
Einsatz gemäß Bewertungskriterium B der elektro-magnetischen
Umgebung E4 werden ebenso eingehalten.
Hiermit wird die CE-Konformitätserklärung bestätigt.
Die Berücksichtigung dieser Standards gewährleistet mit
einer angemessenen Wahrscheinlichkeit sowohl einen
Schutz der Umgebung als auch eine entsprechende
Störfestigkeit des Gerätes. Eine absolute Garantie, dass
keine unerlaubte elektromagnetische Beeinträchtigung
während des Betriebes entsteht, kann jedoch nicht gegeben
werden.
Um die Wahrscheinlichkeit solcher Beeinträchtigungen
weitgehend auszuschließen, sind weitere Maßnahmen zu
beachten:
Es sollten nur abgeschirmte Kabel zwischen den Geräten
benutzt werden und auf eine einwandfreie, großflächige und
korrosionsbeständige Verbindung der Abschirmung zum
entsprechenden Steckergehäuse geachtet werden. Eine nur
an einem Ende angeschlossene Kabelabschirmung kann als
Empfangs- oder Sendeantenne wirken.
Im gesamten System dürfen nur Geräte verwendet werden,
die die oben genannten Standards erfüllen.
Die Bildung von Stromschleifen ist zu vermeiden bzw. ihre
Fläche so klein wie möglich gehalten werden und der darin
fließende Strom z. B. durch das Einfügen einer Gleich-taktdrossel
Seite 5 von 31
reduziert werden.
Es muss ein Erdungskonzept des Systems vorgesehen
werden, dass sowohl die Sicherheitsanforderungen, als auch
die EMV Belange berücksichtigt. Bei der Entscheidung
RESTEK MRIA+
zwischen stern- oder flächenförmiger bzw. kombinierter
Erdung sind Vor- und Nachteile gegeneinander abzuwägen.
Eine sternförmige Erdung ist bei HiFi Anlagen normalerweise
zweckmäßig.
Bei bereits vorhandenen Brummschleifen zwischen ange-schlossenen
Geräten kann es sinnvoll sein, zur Trennung
von unerwünschten Masse- oder Erdverbindungen,
Symmetrier- oder Differenzverstärker einzusetzen.
Seite 6 von 31
RESTEK MRIA+
Versorgungsspannung
Die Phonovorstufe MRIA+ ist intern werksseitig auf 115V
oder 230V mit 50 Hz bis 60 Hz eingestellt.
Die Einstellung ist auf der Rückseite in der Nähe der
Netzbuchse zu erkennen. Vor der Inbetriebnahme ist auf die
richtige Versorgungsspannung zu achten und ist nur dann
mit der Netzsteckdose zu verbinden, wenn diese Angaben
übereinstimmen.
Diese Einstellung kann vom Benutzer nicht verändert
werden.
Es befinden sich keine Teile im Innern, die vom Benutzer
gewartet werden müssen. Das Gehäuse darf nicht geöffnet
werden.
Auspacken
Beim Auspacken auf Vollständigkeit und Unversehrtheit
achten und sämtliches Verpackungsmaterial entfernen.
Bei einem Transportschaden bitte sofort die Spedition und
den Händler oder RESTEK informieren. Das Verpackungs-material
und die Kartonage bitte gut aufheben, da der
spätere Versand des Gerätes in nicht geeigneter Verpackung
zu Schäden führen könnte, die nicht im Rahmen der
Gewährleistung abgedeckt wird.
Nach dem Auspacken des Gerätes sollte dieses sich
mindestens eine Stunde an die Raumtemperatur anpassen,
bevor es in Betrieb genommen wird.
Seite 7 von 31
RESTEK MRIA+
Aufstellung
Das Gerät nicht in der Nähe von Wärmequellen aufstellen,
wie z. B. Heizungen oder Warmluftauslässen oder an
Plätzen, die direktem Sonnenlicht, übermäßigem Staub,
Feuchtigkeit, Regen, mechanischen Stößen oder Vibrationen
ausgesetzt sind.
Sollte Flüssigkeit oder ein fester Gegenstand in das
Gehäuse gelangen, so muss das Gerät von einem
Fachmann überprüft werden, bevor es weiter benutzt werden
darf. Das Gehäuse deshalb nicht selber öffnen.
Wenn das Gerät direkt von einem kalten an einen warmen
Ort gebracht oder an einen sehr feuchten Ort aufgestellt
wird, kann es zu Kondenswasserbildung innerhalb des
Gerätes kommen.
Unter diesen Umständen funktioniert das Gerät dann nicht
einwandfrei. Das Gerät daher immer mindestens eine Stunde
an einem warmen Platz stehen lassen, bis das eventuell
aufgetretene Kondenswasser verdunstet ist.
Vor dem Anschließen oder Trennen eines Netz- oder Audio-kabels
sollte die gesamte Anlage abgeschaltet werden.
Zur Reinigung des Gehäuses, der Frontplatte und der
Bedienungselemente sollte ein in milder Seifenlösung leicht
angefeuchtetes Tuch verwendet werden. Scheuer-schwämme,
Scheuerpulver und Lösungsmittel wie Alkohol
oder Benzin dürfen nicht verwendet werden, da diese die
Gehäuseoberfläche angreifen können.
Seite 8 von 31
RESTEK MRIA+

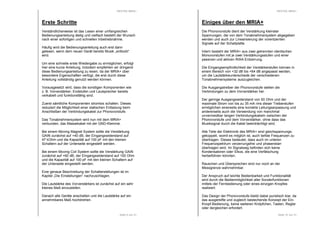

Erste Schritte
Verständlicherweise ist das Lesen einer umfangreichen
Bedienungsanleitung lästig und vielfach besteht der Wunsch
nach einer sofortigen und schnellen Inbetriebnahme.
Häufig wird die Bedienungsanleitung auch erst dann
gelesen, wenn dem neuen Gerät bereits Musik „entlockt“
wird.
Um eine schnelle erste Wiedergabe zu ermöglichen, erfolgt
hier eine kurze Anleitung, trotzdem empfehlen wir dringend
diese Bedienungsanleitung zu lesen, da der MRIA+ über
besondere Eigenschaften verfügt, die erst durch diese
Anleitung vollständig genutzt werden können.
Vorausgesetzt wird, dass die sonstigen Komponenten wie
z. B. Vorverstärker, Endstufen und Lautsprecher bereits
verkabelt und funktionsfähig sind.
Zuerst sämtliche Komponenten stromlos schalten. Dieses
reduziert die Möglichkeit einer statischen Entladung beim
Anschließen der Verbindungskabel zur Phonovorstufe.
Das Tonabnehmersystem wird nun mit dem MRIA+
verbunden, das Massekabel mit der GND-Klemme.
Bei einem Moving Magnet System sollte die Verstärkung
GAIN zunächst auf +40 dB, der Eingangswiderstand auf
47 kOhm und die Kapazität auf 100 pF mit den kleinen
Schaltern auf der Unterseite eingestellt werden.
Bei einem Moving Coil System sollte die Verstärkung GAIN
zunächst auf +60 dB, der Eingangswiderstand auf 100 Ohm
und die Kapazität auf 100 pF mit den kleinen Schaltern auf
der Unterseite eingestellt werden.
Eine genaue Beschreibung der Schalterstellungen ist im
Kapitel „Die Einstellungen“ nachzuschlagen.
Die Lautstärke des Vorverstärkers ist zunächst auf ein sehr
kleines Maß einzustellen.
Danach alle Geräte anschalten und die Lautstärke auf ein
annehmbares Maß hochdrehen.
Seite 9 von 31
RESTEK MRIA+
Einiges über den MRIA+
Die Phonovorstufe dient der Verstärkung kleinster
Spannungen, die von dem Tonabnehmersystem abgegeben
werden und auch zur Linearisierung der vorentzerrten
Signale auf der Schallplatte.
Intern besteht der MRIA+ aus zwei getrennten identischen
Monovorstufen mit je zwei Verstärkungsstufen und einer
passiven und aktiven RIAA-Entzerrung.
Die Eingangsempfindlichkeit der Verstärkerstufen können in
einem Bereich von +32 dB bis +64 dB angepasst werden,
um die Lautstärkeunterschiede der verschiedenen
Tonabnehmersysteme auszugleichen.
Die Ausgangstreiber der Phonovorstufe stellen die
Verbindungen zu dem Vorverstärker her.
Der geringe Ausgangswiderstand von 50 Ohm und der
maximale Strom von bis zu 35 mA rms dieser Treiberstufen
ermöglichen einerseits eine korrekte Leitungsanpassung und
andererseits auch die Verwendung von manchmal
unvermeidbar langen Verbindungskabeln zwischen der
Phonovorstufe und dem Vorverstärker, ohne dass das
Musiksignal durch die Kabel beeinträchtigt wird.
Alle Teile der Elektronik des MRIA+ sind gleichspannungs-gekoppelt,
womit es möglich ist, auch tiefste Frequenzen zu
übertragen. Dieses bedeutet, dass auch im unteren
Frequenzspektrum verzerrungsfrei und phasenstarr
übertragen wird. Im Signalweg befinden sich keine
Kondensatoren oder Elkos, die eine Verfälschung
herbeiführen könnten.
Rauschen und Übersprechen sind nur noch an der
Messgrenze wahrnehmbar.
Der Anspruch auf leichte Bedienbarkeit und Funktionalität
wird durch die Bedienmöglichkeit aller Sonderfunktionen
mittels der Fernbedienung oder eines einzigen Knopfes
realisiert.
Das Design der Phonovorstufe bleibt dabei puristisch klar, da
das ausgereifte und zugleich bestechende Konzept der Ein-
Knopf-Bedienung, keine weiteren Knöpfchen, Tasten, Regler
oder dergleichen erfordert.
Seite 10 von 31
RESTEK MRIA+

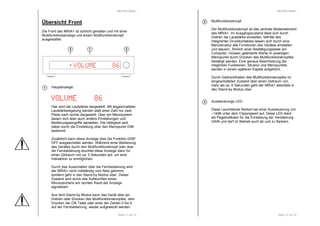

Übersicht Front
Die Front des MRIA+ ist schlicht gehalten und mit einer
Multifunktionsanzeige und einem Multifunktionsknopf
ausgestattet.
Seite 11 von 31
Hauptanzeige.
1
VVVVOOOOLLLLUUUUMMMMEEEE 88886666
Hier wird die Lautstärke dargestellt. Mit abgeschalteter
Lautstärkeregelung werden statt einer Zahl nur zwei
Pfeile nach rechts dargestellt. Über ein Menüsystem
lassen sich aber auch andere Einstellungen und
Bedienungseingriffe darstellen. Die Helligkeit wird
dabei durch die Einstellung über den Menüpunkt DIM
bestimmt.
Zusätzlich kann diese Anzeige über die Funktion DISP
OFF ausgeschaltet werden. Während einer Bedienung
des Gerätes durch den Multifunktionsknopf oder über
die Fernbedienung leuchtet diese Anzeige dann für
einen Zeitraum von ca. 5 Sekunden auf, um eine
Interaktion zu ermöglichen.
Durch das Ausschalten über die Fernbedienung wird
der MRIA+ nicht vollständig vom Netz getrennt,
sondern geht in den Stand-by Modus über. Dieser
Zustand wird durch das Aufleuchten eines
Minuszeichens am rechten Rand der Anzeige
signalisiert.
Aus dem Stand-by Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes, dem
Drücken der ON Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung, wieder aufgeweckt werden.
1
2
VOLUME 86
3
RESTEK MRIA+
Seite 12 von 31
Multifunktionsknopf
Der Multifunktionsknopf ist das zentrale Bedienelement
des MRIA+. Im Ausgangszustand lässt sich durch
Drehen die Lautstärke einstellen. Mithilfe des
integrierten Druckkontaktes lassen sich durch eine
Menüstruktur alle Funktionen des Gerätes einstellen
und steuern. Ähnlich einer Bestätigungstaste am
Computer, müssen geänderte Werte im jeweiligen
Menüpunkt durch Drücken des Multifunktionsknopfes
bestätigt werden. Eine genaue Beschreibung der
möglichen Funktionen, Struktur und Menüpunkte,
werden in einem späteren Kapitel aufgeführt.
Durch Gedrückthalten des Multifunktionsknopfes im
eingeschalteten Zustand über einen Zeitraum von
mehr als ca. 6 Sekunden geht der MRIA+ ebenfalls in
den Stand-by Modus über.
Aussteuerungs LED
Diese Leuchtdiode flackert bei einer Aussteuerung von
–14dB unter dem Clippingwert auf. Diese LED dient
als Pegelindikator für die Einstellung der Verstärkung
GAIN und darf im Betrieb auch ab und zu flackern.
2
3
RESTEK MRIA+
Übersicht Rückseite
An der Rückseite des MRIA+ erfolgen der Anschluss des
Tonabnehmersystems, der Anschluss der analogen
Ausgänge sowie die Stromversorgung.
2 3 1
POWER
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen an der Phonovorstufe MRIA+
schon hergestellt sind. Die Phonovorstufe ist immer
erst nach dem Einstecken des Netzkabels
einzuschalten. Das Netzkabel darf erst dann vom
Gerät getrennt werden, wenn diese vorher aus-geschaltet
Seite 13 von 31
wurde.
Die Netzphase ist durch die rote Markierung gekenn-zeichnet.
ON OFF Netzschalter
Durch Betätigung dieses Schalters wird der MRIA+
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MRIA+ nicht vollständig vom Netz getrennt,
sondern geht in den Stand-by Modus über. Dieser
Zustand wird durch das dunkle Aufleuchten eines
1
2
4 6
I
0
RESTEK MRIA+
POWER MT 1A OUT
HANDMADE IN GERMANY DE 63702507
REMOTE GND IN
RESTEK MRIA+
Minuszeichens am rechten Rand des Displays -
signalisiert.
Aus dem Stand-by Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes oder
Drücken der ON-Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Seite 14 von 31
Sicherung
Sollte das Gerät nach dem Einschalten überhaupt
keine Texte am Display aufleuchten lassen, so kann
geprüft werden, ob die Sicherung durchgebrannt ist
und gegebenenfalls durch eine neue MT 1A ersetzt
werden.
Sollte im Anschluss die Sicherung wieder durch-brennen,
so muss das Gerät zu Ihrem RESTEK-Händler
gebracht werden.
OUT L und OUT R
Dies sind die Ausgänge zum Anschluss an einen
Vorverstärker, Endverstärker oder an aktive Laut-sprecherboxen
mit unsymmetrischer Beschaltung über
die Cinchbuchsen.
GND
Hier wird das Erdungskabel des Tonarmes oder
Tonabnehmersystem angeschlossen.
IN
Hier wir das Tonabnehmersystem angeschlossen.
3
4
6
RESTEK MRIA+
Die Bedienung
Alle Einstellungen des MRIA+ erfolgen über den Dreh- und
Druckknopf auf der Front des Phonovorverstärkers oder der
Fernbedienung.
Durch Links- und Rechtsdrehen kann die Lautstärke
geändert werden, wenn der Lautstärkeregler eingeschaltet
ist.
Durch ein- oder mehrmaliges Drücken erreicht man ver-schiedene
Menüpunkte, in denen man bestimmte Funktionen
auslösen oder Einstellungen „programmieren“ kann.
Nach Erreichen eines Menüpunktes kann man die einzelnen
Einstellungen durch Links- oder Rechtsdrehen des Knopfes
anwählen und muss die gewünschte Einstellung durch aber-maliges
Drücken, wie bei einem Computer durch Drücken
der ENTER Taste, bestätigen. Das Menüsystem springt dann
wieder in die Ausgangsstellung.
Sollte eine Bestätigung nicht innerhalb einer Zeit von ca. 6
Sekunden erfolgen, so stellt sich der Ursprungswert wieder
ein.
So kann z. B. die Balance durch mehrmaliges Drücken des
Knopfes ausgewählt, durch Drehen verändert und durch ein
weiteres Drücken bestätigt und gespeichert werden.
Seite 15 von 31
RESTEK MRIA+
Das Menü
Die einzelnen Menüpunkte werden mit jedem Knopfdruck der
Reihe nach aufgerufen.
VOLUME 83 ... VVVOOOLLLUUUMMMEEE 888333 ......... VVVVOOOOLLLLUUUUMMMMEEEE >>>>>>>>
DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOOFFFFFFFF ............ DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN
DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%% ............ DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%%
GGGGAAAAIIIINNNN 33332222 ............ GGGGAAAAIIIINNNN 66664444
BBBBAAAALLLLAAAANNNNCCCCEEEE – -3333....0000 ............ BBBBAAAALLLLAAAANNNNCCCCEEEE – ++++3333....0000
VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF ............ VVVVOOOOLLLLUUUUMMMMEEEE OOOONNNN
AAAAUUUUTTTTOOOO OOOOFFFFFFFF ............ AAAAUUUUTTTTOOOO OOOONNNN
Soll z. B. einer die Verstärkung GAIN geändert werden, so
muss der Knopf drei Mal gedrückt werden, um durch Drehen
die richtige Verstärkung anzuwählen. Ein abschließendes
Drücken stellt dann den ausgewählten Wert ein.
Um mögliche unbeabsichtigte Veränderungen über die
Fernbedienung zu vermeiden, sind einige Einstellungen nur
über das Menüsystem veränderbar wie z. B. die Balance.
VVVVOOOOLLLLUUUUMMMMEEEE 66667777
Wenn der Lautstärkeregler eingeschaltet ist, erscheint
der Wert für die Lautstärkeeinstellung. Durch Links-und
Rechtsdrehen kann der Wert geändert werden.
DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN
Unter diesem Menüpunkt kann das Display aus- oder
eingeschaltet werden. Wenn das Display
ausgeschaltet ist, führt jede Bedienung des Gerätes
am Multifunktionsknopf oder der Fernbedienung zu
einem erneuten Aufleuchten des Displays um eine
Kontrolle der neuen Funktionseinstellungen zu
gewährleisten. Nach ca. 5 Sekunden erlischt die
Anzeige automatisch.
Seite 16 von 31
1
2
1
2
3
4
6
7
RESTEK MRIA+

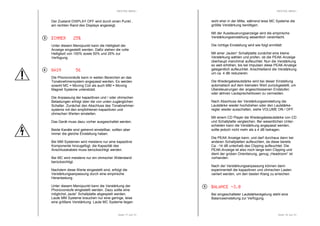

Der Zustand DISPLAY OFF wird durch einen Punkt .
am rechten Rand des Displays angezeigt.
DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%%
Unter diesem Menüpunkt kann die Helligkeit der
Anzeige eingestellt werden. Dafür stehen die volle
Helligkeit von 100% sowie 50% und 25% zur
Verfügung.
GGGGAAAAIIIINNNN 55556666
Die Phonovorstufe kann in weiten Bereichen an das
Tonabnehmersystem angepasst werden. Es werden
sowohl MC = Moving Coil als auch MM = Moving
Magnet Systeme unterstützt.
Die Anpassung der kapazitiven und / oder ohmschen
Belastungen erfolgt über die von unten zugänglichen
Schalter. Zunächst den Abschluss des Tonabnehmer-systems
mit den empfohlenen kapazitiven und
Seite 17 von 31
ohmschen Werten einstellen.
Das Gerät muss dazu vorher ausgeschaltet werden.
Beide Kanäle sind getrennt einstellbar, sollten aber
immer die gleiche Einstellung haben.
Bei MM Systemen wird meistens nur eine kapazitive
Komponente hinzugefügt, die Kapazität des
Anschlusskabels muss berücksichtigt werden.
Bei MC wird meistens nur ein ohmscher Widerstand
berücksichtigt.
Nachdem diese Werte eingestellt sind, erfolgt die
Verstärkungsanpassung durch eine empirische
Herantastung.
Unter diesem Menüpunkt kann die Verstärkung der
Phonovorstufe eingestellt werden. Dazu sollte eine
möglichst „laute“ Schallplatte abgespielt werden.
Laute MM Systeme brauchen nur eine geringe, leise
eine größere Verstärkung. Laute MC Systeme liegen
3
4
RESTEK MRIA+
wohl eher in der Mitte, während leise MC Systeme die
größte Verstärkung benötigen.
Mit der Aussteuerungsanzeige wird die empirische
Verstärkungseinstellung wesentlich vereinfacht.
Die richtige Einstellung wird wie folgt ermittelt:
Mit einer „lauten“ Schallplatte zunächst eine kleine
Verstärkung wählen und prüfen, ob die PEAK-Anzeige
überhaupt manchmal aufleuchtet. Nun die Verstärkung
so weit erhöhen, bis bei Impulsen diese PEAK-Anzeige
gelegentlich aufleuchtet. Anschließend die Verstärkung
um ca. 4 dB reduzieren.
Die Wiedergabelautstärke wird bei dieser Einstellung
automatisch auf dem kleinsten Wert zurückgestellt, um
Übersteuerungen der angeschlossenen Endstufen
oder aktiven Lautsprecherboxen zu vermeiden.
Nach Abschluss der Verstärkungseinstellung die
Lautstärke wieder hochdrehen oder den Lautstärke-regler
wieder ausschalten, siehe VOLUME ON / OFF.
Mit einem CD Player die Wiedergabelautstärke von CD
und Schallplatte vergleichen. Bei wesentlichen Unter-schieden
kann die Verstärkung angepasst werden,
sollte jedoch nicht mehr als ± 4 dB betragen.
Die PEAK Anzeige kann, und darf durchaus dann bei
anderen Schallplatten aufleuchten, da diese bereits
Ca. -14 dB unterhalb des Clipping aufleuchtet. Die
PEAK-Anzeige ist also noch lange kein Clipping und
dient der groben Orientierung, genug „Headroom“ ist
vorhanden.
Nach der Verstärkungsanpassung können dann
experimentell die kapazitiven und ohmschen Lasten
variiert werden, um den besten Klang zu erreichen.
BBBBAAAALLLLAAAANNNNCCCCEEEE–-3333....0000
Bei eingeschalteter Lautstärkeregelung steht eine
Balanceeinstellung zur Verfügung.
Seite 18 von 31
RESTEK MRIA+

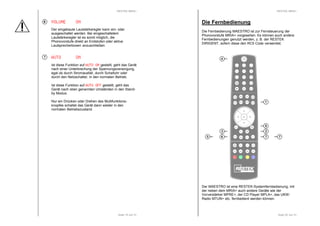

VVVVOOOOLLLLUUUUMMMMEEEE OOOONNNN
Der eingebaute Lautstärkeregler kann ein- oder
ausgeschaltet werden. Bei eingeschaltetem
Lautstärkeregler ist es somit möglich, die
Phonovorstufe direkt an Endstufen oder aktive
Lautsprecherboxen anzuschließen.
Seite 19 von 31
AAAAUUUUTTTTOOOO OOOONNNN
Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOONNNN gestellt, geht das Gerät
nach einer Unterbrechung der Spannungsversorgung,
egal ob durch Stromausfall, durch Schaltuhr oder
durch den Netzschalter, in den normalen Betrieb.
Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOOFFFFFFFF gestellt, geht das
Gerät nach oben genannten Umständen in den Stand-by
Modus.
Nur ein Drücken oder Drehen des Multifunktions-knopfes
schaltet das Gerät dann wieder in den
normalen Betriebszustand.
6
7
RESTEK MRIA+
Die Fernbedienung
Die Fernbedienung MAESTRO ist zur Fernsteuerung der
Phonovorstufe MRIA+ vorgesehen. Es können auch andere
Fernbedienungen genutzt werden, z. B. der RESTEK
DIRIGENT, sofern diese den RC5 Code verwendet.
4
3
1
8
2
6 7 7
Der MAESTRO ist eine RESTEK-Systemfernbedienung, mit
der neben dem MRIA+ auch andere Geräte wie der
Vorverstärker MPRE+, der CD Player MPLA+, das UKW-Radio
Seite 20 von 31
MTUN+ etc. fernbedient werden können.
RESTEK MRIA+
Seite 21 von 31
PHO
Durch Drücken dieser Taste wird die Fernbedienung
für den Gebrauch mit der Phonovorstufe MRIA+
umgeschaltet. Dieser Zustand bleibt gespeichert.
Sollte, aus welchen Gründen auch immer, zwischen-zeitlich
die Taste PRE, CD oder eine andere Geräte-vorwahltaste
gedrückt worden sein, so muss die
Fernbedienung für die Funktionen der MRIA+ wieder
durch Drücken der Taste PHO umgeschaltet werden.
DIM
Mit dieser Taste kann die Helligkeit der Anzeige
eingestellt werden, unabhängig davon, für welches
Gerät die Fernbedienung voreingestellt wurde. Dafür
stehen die volle Helligkeit von 100% sowie 50% und
25% zur Verfügung.
DISPLAY
Diese Taste schaltet das Display aus oder ein,
unabhängig davon, für welches Gerät die Fern-bedienung
voreingestellt wurde. Wenn das Display
ausgeschaltet ist, führt jede Bedienung auf der Fern-bedienung
zu einem erneuten Aufleuchten zur
Kontrolle der neuen Funktionseinstellung. Nach ca. 5
Sekunden erlischt die Anzeige automatisch.
Der Zustand DISPLAY OFF wird durch einen Punkt .
am rechten Rand des Displays angezeigt.
OFF
Diese Taste schaltet den MRIA+, und alle anderen
RESTEK-Geräte, sofort aus, unabhängig davon für
welches Gerät die Fernbedienung voreingestellt
wurde.
Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen
- am rechten Rand des Displays, um zu signalisieren,
dass sich das Gerät im Stand-by Modus befindet.
1
2
3
4
RESTEK MRIA+
Seite 22 von 31
OFF
Diese Taste schaltet den MRIA+ sofort aus, wenn die
Fernbedienung auf PHO voreingestellt wurde.
Wenn die Fernbedienung auf einem anderen Gerät
voreingestellt wurde, wird der MRIA+ erst nach einer
Betätigungsdauer von ca. 3 Sekunden ausgeschaltet.
Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen
- am rechten Rand des Displays, um zu signalisieren,
dass sich das Gerät im Stand-by Modus befindet.
ON
Mit dieser Taste wird der MRIA+ sofort eingeschaltet,
wenn die Fernbedienung auf PHO voreingestellt
wurde.
Wenn die Fernbedienung auf einem anderen Gerät
voreingestellt wurde, wird der MRIA+, ebenso wie alle
anderen RESTEK-Geräte, erst nach einer Betätig-ungsdauer
von ca. 3 Sekunden eingeschaltet.
Ebenso kann auch eine beliebige Zahlentaste von
0 bis 9 dazu verwendet werden um die MRIA+
einzuschalten, wenn die Fernbedienung auf PHO
voreingestellt wurde.
- und +
Mit diesen Tasten kann die Lautstärke der
Phonovorstufe, sofern der Lautstärkeregler
eingeschaltet wurde, geändert werden, unabhängig
davon für welches Gerät die Fernbedienung
voreingestellt wurde.
MUTE
Diese Funktion schaltet den Ton ab, unabhängig
davon für welches Gerät die Fernbedienung
voreingestellt wurde. Alle Funktionen des Geräts
bleiben eingeschaltet, lediglich die Wiedergabe wird
stumm geschaltet.
6
7
8
RESTEK MRIA+

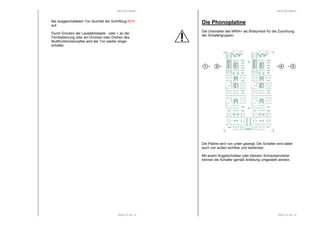

Bei ausgeschaltetem Ton leuchtet der Schriftzug MMMMUUUUTTTTEEEE
auf.
Durch Drücken der Lautstärketaste - oder + an der
Fernbedienung oder ein Drücken oder Drehen des
Multifunktionsknopfes wird der Ton wieder einge-schaltet.
Seite 23 von 31
RESTEK MRIA+
Die Phonoplatine
Die Unterseite des MRIA+ als Bildsymbol für die Zuordnung
der Schaltergruppen.
1 2 4
Die Platine wird von unten gezeigt. Die Schalter sind dabei
auch von außen sichtbar und bedienbar.
Mit einem Kugelschreiber oder kleinem Schraubenzieher
können die Schalter gemäß Anleitung umgestellt werden.
Seite 24 von 31
RESTEK MRIA+
Die Einstellungen
Die kapazitiven Belastungen werden für den linken Kanal mit
dem Schalterblock S5 = und für den rechten Kanal mit
S2 = eingestellt.
Seite 25 von 31
2
Kapazität Sx-1 Sx-2 Sx-3 Sx-4 Sx-5
100p --- --- ON --- ---
150p --- --- --- ON ---
200p --- ON ON --- ---
250p --- --- ON ON ---
300p --- --- --- ON ON
350p --- ON ON ON ---
400p --- --- ON ON ON
450p ON ON ON ON ---
500p --- ON ON ON ON
600p ON ON ON ON ON
Die ohmschen Belastungen werden für den linken Kanal mit
dem Schalterblock S4 = 4
und für den rechten Kanal mit
S1 = 1
eingestellt.
Widerstand Sx-1 Sx-2 Sx-3 Sx-4 Sx-5 Sx-6 Sx-7
50R ON ON ON ON ON ON ON
60R --- ON ON ON ON ON ON
70R ON --- ON ON ON ON ON
80R --- --- ON ON ON ON ON
90R ON ON --- ON ON ON ON
100R --- ON --- ON ON ON ON
110R ON --- --- ON ON ON ON
120R --- --- --- ON ON ON ON
130R ON ON ON --- ON ON ON
140R --- ON ON --- ON ON ON
150R ON --- ON --- ON ON ON
160R --- --- ON --- ON ON ON
170R ON ON --- --- ON ON ON
180R --- ON --- --- ON ON ON
190R ON --- --- --- ON ON ON
200R --- --- --- --- ON ON ON
210R ON ON ON ON --- ON ON
220R --- ON ON ON --- ON ON
230R ON --- ON ON --- ON ON
240R --- --- ON ON --- ON ON
250R ON ON --- ON --- ON ON
260R --- ON --- ON --- ON ON
270R ON --- --- ON --- ON ON
280R --- --- --- ON --- ON ON
290R ON ON ON --- --- ON ON
300R --- ON ON --- --- ON ON
310R ON --- ON --- --- ON ON
320R --- --- ON --- --- ON ON
330R ON ON --- --- --- ON ON
340R --- ON --- --- --- ON ON
350R ON --- --- --- --- ON ON
360R --- --- --- --- --- ON ON
370R ON ON ON ON ON --- ON
380R --- ON ON ON ON --- ON
390R ON --- ON ON ON --- ON
400R --- --- ON ON ON --- ON
RESTEK MRIA+
Widerstand Sx-1 Sx-2 Sx-3 Sx-4 Sx-5 Sx-6 Sx-7
410R ON ON --- ON ON --- ON
420R --- ON --- ON ON --- ON
430R ON --- --- ON ON --- ON
440R --- --- --- ON ON --- ON
450R ON ON ON --- ON --- ON
460R --- ON ON --- ON --- ON
470R ON --- ON --- ON --- ON
480R --- --- ON --- ON --- ON
490R ON ON --- --- ON --- ON
500R --- ON --- --- ON --- ON
510R ON --- --- --- ON --- ON
520R --- --- --- --- ON --- ON
530R ON ON ON ON --- --- ON
540R --- ON ON ON --- --- ON
550R ON --- ON ON --- --- ON
560R --- --- ON ON --- --- ON
570R ON ON --- ON --- --- ON
580R --- ON --- ON --- --- ON
590R ON --- --- ON --- --- ON
600R --- --- --- ON --- --- ON
610R ON ON ON --- --- --- ON
620R --- ON ON --- --- --- ON
630R ON --- ON --- --- --- ON
640R --- --- ON --- --- --- ON
650R ON ON --- --- --- --- ON
660R --- ON --- --- --- --- ON
670R ON --- --- --- --- --- ON
680R --- --- --- --- --- --- ON
47k --- --- --- --- --- --- ---
Seite 26 von 31
RESTEK MRIA+

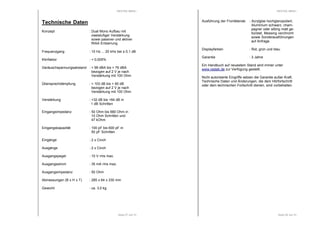

Technische Daten
Konzept : Dual Mono Aufbau mit
zweistufiger Verstärkung
sowie passiver und aktiver
RIAA Entzerrung
Frequenzgang : 10 Hz ... 20 kHz bei ± 0,1 dB
Klirrfaktor : < 0,005%
Geräuschspannungsabstand : > 99 dBA bis > 76 dBA
bezogen auf 2 V je nach
Verstärkung mit 100 Ohm
Übersprechdämpfung : > 103 dB bis > 90 dB
bezogen auf 2 V je nach
Verstärkung mit 100 Ohm
Verstärkung : +32 dB bis +64 dB in
Seite 27 von 31
1 dB Schritten
Eingangsimpedanz : 50 Ohm bis 680 Ohm in
10 Ohm Schritten und
47 kOhm
Eingangskapazität : 100 pF bis 600 pF in
50 pF Schritten
Eingänge : 2 x Cinch
Ausgänge : 2 x Cinch
Ausgangspegel : 10 V rms max.
Ausgangsstrom : 35 mA rms max.
Ausgangsimpedanz : 50 Ohm
Abmessungen (B x H x T) : 285 x 64 x 330 mm
Gewicht : ca. 3,0 kg
RESTEK MRIA+
Ausführung der Frontblende : Acrylglas hochglanzpoliert,
Aluminium schwarz, cham-pagner
oder silbrig matt ge-bürstet,
Messing verchromt
sowie Sonderausführungen
auf Anfrage.
Displayfarben : Rot, grün und blau
Seite 28 von 31
Garantie : 3 Jahre
Ein Handbuch auf neuestem Stand wird immer unter
www.restek.de zur Verfügung gestellt.
Nicht autorisierte Eingriffe setzen die Garantie außer Kraft.
Technische Daten und Änderungen, die dem Hörfortschritt
oder dem technischen Fortschritt dienen, sind vorbehalten.
RESTEK MRIA+

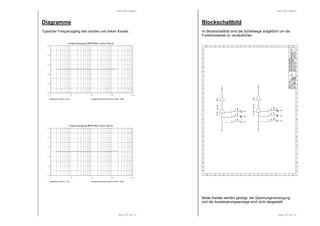

Diagramme
Typischer Frequenzgang des rechten und linken Kanals.
10 100 1000 10000 100000
Verstärkung bei 1000 Hz = 31.48 ± 0,06 dB Abweichung im Bereich von 20Hz ... 20kHz
Seite 29 von 31
Amplitudengang MINI RIA rechter Kanal
Amplitudengang MINI RIA linker Kanal
5,00
3,00
1,00
-1,00
-3,00
-5,00
5,00
3,00
1,00
-1,00
-3,00
-5,00
10 100 1000 10000 100000
Verstärkung bei 1000 Hz = 31.45 ± 0,06 dB Abweichung im Bereich von 20Hz ... 20kHz
RESTEK MRIA+
Blockschaltbild
Im Blockschaltbild sind die Schaltwege aufgeführt um die
Funktionsweise zu verdeutlichen.
Beide Kanäle werden gezeigt, die Spannungsversorgung
und die Aussteuerungsanzeige sind nicht dargestellt.
Seite 30 von 31
RESTEK MRIA+
Seite 31 von 31
Abmessungen
275
322
330
345
285 mm
55 mm
64 mm

Weitere ähnliche Inhalte

Was ist angesagt?

Bedienungshandbuch RESTEK MINIRIA+
Bedienungshandbuch RESTEK MINIRIA+Bedienungshandbuch RESTEK MINIRIA+
Bedienungshandbuch RESTEK MINIRIA+
Hifi RESTEK

Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015
Hifi RESTEK

Bedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT EndverstärkerBedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT Endverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre
Hifi RESTEK

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO
Hifi RESTEK

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler
Hifi RESTEK

Bedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono PreBedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono Pre
Hifi RESTEK

Restek preise 2020_01
Restek preise 2020_01Restek preise 2020_01
Restek preise 2020_01
Admin RESTEK

alpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitungalpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitung
alphaeosAG

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung
alphaeosAG

Tp 20
Tp 20Tp 20
Tp 20
Nhat Le

Bedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR VorverstärkerBedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR Vorverstärker
Hifi RESTEK

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge
Toolfix Fasteners

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung
Westaflex

Produktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB TunerProduktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB Tuner
Hifi RESTEK

Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012
Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012
Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012
Hifi RESTEK

18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricosJOSEQUIROA

ESB 200 H-Tronic Manual
ESB 200 H-Tronic ManualESB 200 H-Tronic Manual
ESB 200 H-Tronic Manual
Domotica daVinci


Was ist angesagt? (20)

Bedienungshandbuch RESTEK MINIRIA+
Bedienungshandbuch RESTEK MINIRIA+Bedienungshandbuch RESTEK MINIRIA+
Bedienungshandbuch RESTEK MINIRIA+

Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015Bedienungsanleitung RESTEK MINIRIA Stand 2015
Bedienungsanleitung RESTEK MINIRIA Stand 2015

Bedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT EndverstärkerBedienungsanleitung RESTEK EXTENT Endverstärker
Bedienungsanleitung RESTEK EXTENT Endverstärker

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler

Bedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono PreBedienungsanleitung RESTEK MRIA Phono Pre
Bedienungsanleitung RESTEK MRIA Phono Pre

Restek preise 2020_01
Restek preise 2020_01Restek preise 2020_01
Restek preise 2020_01

alpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitungalpha.sense - Bedienungsanleitung
alpha.sense - Bedienungsanleitung

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung

Tp 20
Tp 20Tp 20
Tp 20

Bedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR VorverstärkerBedienungsanleitung RESTEK VECTOR Vorverstärker
Bedienungsanleitung RESTEK VECTOR Vorverstärker

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge

60WDAC Betriebsanleitung
60WDAC Betriebsanleitung60WDAC Betriebsanleitung
60WDAC Betriebsanleitung

Produktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB TunerProduktblatt RESTEK EDAB Tuner
Produktblatt RESTEK EDAB Tuner

Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012
Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012
Testbericht RESTEK MINT Vollverstärker in HIFI STARS Juni 2012

18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos
18357446 manual-de-mantenimiento-e-instalacion-de-motores-electricos

Vcr
VcrVcr
Vcr

ESB 200 H-Tronic Manual
ESB 200 H-Tronic ManualESB 200 H-Tronic Manual
ESB 200 H-Tronic Manual


Andere mochten auch

Produktblatt RESTEK MRIA+ Phono Pre
Produktblatt RESTEK MRIA+ Phono PreProduktblatt RESTEK MRIA+ Phono Pre
Produktblatt RESTEK MRIA+ Phono Pre
Hifi RESTEK

Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010
Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010
Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010
Hifi RESTEK

Produktblatt RESTEK EXTRACT Endstufe
Produktblatt RESTEK EXTRACT EndstufeProduktblatt RESTEK EXTRACT Endstufe
Produktblatt RESTEK EXTRACT Endstufe
Hifi RESTEK

Produktblatt RESTEK EXTENT Endstufe
Produktblatt RESTEK EXTENT EndstufeProduktblatt RESTEK EXTENT Endstufe
Produktblatt RESTEK EXTENT Endstufe
Hifi RESTEK

Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Hifi RESTEK

Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009
Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009
Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009
Hifi RESTEK

Produktblatt RESTEK MCAB+ Tuner
Produktblatt RESTEK MCAB+ TunerProduktblatt RESTEK MCAB+ Tuner
Produktblatt RESTEK MCAB+ Tuner
Hifi RESTEK

RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010
RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010
RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010
Hifi RESTEK

Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Hifi RESTEK

Produktblatt RESTEK ERGO
Produktblatt RESTEK ERGOProduktblatt RESTEK ERGO
Produktblatt RESTEK ERGO
Hifi RESTEK

Produktblatt RESTEK EMAS Phono Pre
Produktblatt RESTEK EMAS Phono PreProduktblatt RESTEK EMAS Phono Pre
Produktblatt RESTEK EMAS Phono Pre
Hifi RESTEK

Produktblatt RESTEK MAMP Endverstärker
Produktblatt RESTEK MAMP EndverstärkerProduktblatt RESTEK MAMP Endverstärker
Produktblatt RESTEK MAMP Endverstärker
Hifi RESTEK

Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+
Hifi RESTEK

Produktblatt RESTEK MPLA CD-Spieler
Produktblatt RESTEK MPLA CD-SpielerProduktblatt RESTEK MPLA CD-Spieler
Produktblatt RESTEK MPLA CD-Spieler
Hifi RESTEK

Produktblatt RESTEK EPOS CD-Spieler
Produktblatt RESTEK EPOS CD-SpielerProduktblatt RESTEK EPOS CD-Spieler
Produktblatt RESTEK EPOS CD-Spieler
Hifi RESTEK

Produktblatt RESTEK EDITOR Vorverstärker
Produktblatt RESTEK EDITOR VorverstärkerProduktblatt RESTEK EDITOR Vorverstärker
Produktblatt RESTEK EDITOR Vorverstärker
Hifi RESTEK


Andere mochten auch (16)

Produktblatt RESTEK MRIA+ Phono Pre
Produktblatt RESTEK MRIA+ Phono PreProduktblatt RESTEK MRIA+ Phono Pre
Produktblatt RESTEK MRIA+ Phono Pre

Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010
Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010
Testbericht RESTEK MRIA+ Phonovorverstärker in HIFI STARS Dezember 2010

Produktblatt RESTEK EXTRACT Endstufe
Produktblatt RESTEK EXTRACT EndstufeProduktblatt RESTEK EXTRACT Endstufe
Produktblatt RESTEK EXTRACT Endstufe

Produktblatt RESTEK EXTENT Endstufe
Produktblatt RESTEK EXTENT EndstufeProduktblatt RESTEK EXTENT Endstufe
Produktblatt RESTEK EXTENT Endstufe

Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36
Testbericht zu den Restek EXTENT Mono-Endstufen in Hifi Stars 36

Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009
Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009
Testbericht RESTEK MPLA CD-Spieler und MAMP Endstufe in HIFI STARS Mai 2009

Produktblatt RESTEK MCAB+ Tuner
Produktblatt RESTEK MCAB+ TunerProduktblatt RESTEK MCAB+ Tuner
Produktblatt RESTEK MCAB+ Tuner

RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010
RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010
RESTEK MRIA+ Phonovorverstärker Testbericht in lp April 2010

Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...
Testbericht RESTEK EXTRACT Monoverstärker in Audio Art Ausgabe 01 2016 chines...

Produktblatt RESTEK ERGO
Produktblatt RESTEK ERGOProduktblatt RESTEK ERGO
Produktblatt RESTEK ERGO

Produktblatt RESTEK EMAS Phono Pre
Produktblatt RESTEK EMAS Phono PreProduktblatt RESTEK EMAS Phono Pre
Produktblatt RESTEK EMAS Phono Pre

Produktblatt RESTEK MAMP Endverstärker
Produktblatt RESTEK MAMP EndverstärkerProduktblatt RESTEK MAMP Endverstärker
Produktblatt RESTEK MAMP Endverstärker

Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+Produktblatt RESTEK ECAB+
Produktblatt RESTEK ECAB+

Produktblatt RESTEK MPLA CD-Spieler
Produktblatt RESTEK MPLA CD-SpielerProduktblatt RESTEK MPLA CD-Spieler
Produktblatt RESTEK MPLA CD-Spieler

Produktblatt RESTEK EPOS CD-Spieler
Produktblatt RESTEK EPOS CD-SpielerProduktblatt RESTEK EPOS CD-Spieler
Produktblatt RESTEK EPOS CD-Spieler

Produktblatt RESTEK EDITOR Vorverstärker
Produktblatt RESTEK EDITOR VorverstärkerProduktblatt RESTEK EDITOR Vorverstärker
Produktblatt RESTEK EDITOR Vorverstärker


Ähnlich wie Bedienungsanleitung RESTEK MRIA+ Phono Pre

Bedienungsanleitung restek emas
Bedienungsanleitung restek emasBedienungsanleitung restek emas
Bedienungsanleitung restek emasHifi RESTEK

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 vdaivai

ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu ManualADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
GitarPazar

PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
Thorne & Derrick International

ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce ManualADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
GitarPazar

EIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILLEIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILL
Toolfix Fasteners

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plusenunpimpam.com

ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu ManualADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual
GitarPazar

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90

Siemens micro master 440 spares fx-p_sup_1203
Siemens micro master 440 spares fx-p_sup_1203Siemens micro master 440 spares fx-p_sup_1203
Siemens micro master 440 spares fx-p_sup_1203
Dien Ha The

Siemens micro master 440 spares fx-pb_1203
Siemens micro master 440 spares fx-pb_1203Siemens micro master 440 spares fx-pb_1203
Siemens micro master 440 spares fx-pb_1203
Dien Ha The

Siemens micro master 440 spares fx-pb_1202
Siemens micro master 440 spares fx-pb_1202Siemens micro master 440 spares fx-pb_1202
Siemens micro master 440 spares fx-pb_1202
Dien Ha The

ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual
ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu ManualADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual
ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual
GitarPazar

Siemens micro master 440 spares gx-fan_t_1203
Siemens micro master 440 spares gx-fan_t_1203Siemens micro master 440 spares gx-fan_t_1203
Siemens micro master 440 spares gx-fan_t_1203
Dien Ha The

Siemens micro master 440 spares fx-fan_t_1203
Siemens micro master 440 spares fx-fan_t_1203Siemens micro master 440 spares fx-fan_t_1203
Siemens micro master 440 spares fx-fan_t_1203
Dien Ha The

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)guest7c57b9a

Ps353 100-120
Ps353 100-120Ps353 100-120
Ps353 100-120
ShatalEngineering

ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu ManualADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual
GitarPazar


Ähnlich wie Bedienungsanleitung RESTEK MRIA+ Phono Pre (19)

Bedienungsanleitung restek emas
Bedienungsanleitung restek emasBedienungsanleitung restek emas
Bedienungsanleitung restek emas

Sonda kessel 20221 v
Sonda kessel 20221 vSonda kessel 20221 v
Sonda kessel 20221 v

ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu ManualADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual
ADAM Audio Sub 7 Pro Aktif Subwoofer Kullanim Klavuzu Manual

PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...
PMA Ex System XESX Three Layer Corrugated Cable Conduit - ATEX Hazardous Area...

ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce ManualADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual
ADAM Audio Sub12 300W Aktif SubWoofer Kullanim Klavuzu Turkce Manual

EIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILLEIBENSTOCK MIXING DRILL
EIBENSTOCK MIXING DRILL

06.Manual Eclipse Plus
06.Manual Eclipse Plus06.Manual Eclipse Plus
06.Manual Eclipse Plus

ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu ManualADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-V Orta Alan Aktif Monitör Kullanım Klavuzu Manual

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Siemens micro master 440 spares fx-p_sup_1203
Siemens micro master 440 spares fx-p_sup_1203Siemens micro master 440 spares fx-p_sup_1203
Siemens micro master 440 spares fx-p_sup_1203

Siemens micro master 440 spares fx-pb_1203
Siemens micro master 440 spares fx-pb_1203Siemens micro master 440 spares fx-pb_1203
Siemens micro master 440 spares fx-pb_1203

Siemens micro master 440 spares fx-pb_1202
Siemens micro master 440 spares fx-pb_1202Siemens micro master 440 spares fx-pb_1202
Siemens micro master 440 spares fx-pb_1202

ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual
ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu ManualADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual
ADAM Audio A5X Aktif Yakın Stüdyo/Masaüstü Monitör Kullanım Klavuzu Manual

Siemens micro master 440 spares gx-fan_t_1203
Siemens micro master 440 spares gx-fan_t_1203Siemens micro master 440 spares gx-fan_t_1203
Siemens micro master 440 spares gx-fan_t_1203

Siemens micro master 440 spares fx-fan_t_1203
Siemens micro master 440 spares fx-fan_t_1203Siemens micro master 440 spares fx-fan_t_1203
Siemens micro master 440 spares fx-fan_t_1203

30322560 02 001(Me032904)
30322560 02 001(Me032904)30322560 02 001(Me032904)
30322560 02 001(Me032904)

Ps353 100-120
Ps353 100-120Ps353 100-120
Ps353 100-120

ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu ManualADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual
ADAM Audio S3X-H Orta Alan Aktif Monitör Kullanım Klavuzu Manual


Mehr von Hifi RESTEK

RESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_EndkundenRESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_Endkunden
Hifi RESTEK

RESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdfRESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdf
Hifi RESTEK

Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+
Hifi RESTEK

Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Hifi RESTEK

Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS RadioBedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Hifi RESTEK

Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC RadioBedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Hifi RESTEK

Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC RadioBedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Hifi RESTEK

Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS RadioBedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Hifi RESTEK

Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Hifi RESTEK

Produktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL VollverstärkerProduktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL Vollverstärker
Hifi RESTEK

Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Hifi RESTEK

Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Hifi RESTEK

Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995
Hifi RESTEK

RESTEK Broschüre von 1992
RESTEK Broschüre von 1992RESTEK Broschüre von 1992
RESTEK Broschüre von 1992
Hifi RESTEK

Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Hifi RESTEK

Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+
Hifi RESTEK

RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
Hifi RESTEK

RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009
RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009
RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009
Hifi RESTEK

RESTEK MDAC+ Testbericht in einsnull März 2010
RESTEK MDAC+ Testbericht in einsnull März 2010RESTEK MDAC+ Testbericht in einsnull März 2010
RESTEK MDAC+ Testbericht in einsnull März 2010
Hifi RESTEK

Produktblatt RESTEK MAMS+
Produktblatt RESTEK MAMS+Produktblatt RESTEK MAMS+
Produktblatt RESTEK MAMS+
Hifi RESTEK


Mehr von Hifi RESTEK (20)

RESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_EndkundenRESTEK_AG_Preisliste_2024_02_01_Endkunden
RESTEK_AG_Preisliste_2024_02_01_Endkunden

RESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdfRESTEK_Preise_2022_02.pdf
RESTEK_Preise_2022_02.pdf

Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+Bedienungsanleitung RESTEK MPRE+
Bedienungsanleitung RESTEK MPRE+

Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019
Testbericht Tuner RESTEK ESAT+ in HIFI STARS Juni 2019

Bedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS RadioBedienungshandbuch RESTEK MSAT+ DVBS Radio
Bedienungshandbuch RESTEK MSAT+ DVBS Radio

Bedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC RadioBedienungshandbuch RESTEK MCAB+ DVBC Radio
Bedienungshandbuch RESTEK MCAB+ DVBC Radio

Bedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC RadioBedienungshandbuch RESTEK ECAB+ DVBC Radio
Bedienungshandbuch RESTEK ECAB+ DVBC Radio

Bedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS RadioBedienungshandbuch RESTEK ESAT+ DVBS Radio
Bedienungshandbuch RESTEK ESAT+ DVBS Radio

Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32
Testbericht zum Restek EPAL Vollverstärker in Hifi Stars 32

Produktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL VollverstärkerProduktblatt Restek EPAL Vollverstärker
Produktblatt Restek EPAL Vollverstärker

Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990
Testbericht RESTEK EXPONENT in Hifi Vision vom April 1990

Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990
Testbericht RESTEK EXPONENT in Hifi exklusiv 03 1990

Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995Form und funktion RESTEK Hifi Broschüre von 1995
Form und funktion RESTEK Hifi Broschüre von 1995

RESTEK Broschüre von 1992
RESTEK Broschüre von 1992RESTEK Broschüre von 1992
RESTEK Broschüre von 1992

Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015
Restek Radiant IV Testbericht in HIFI Stars 28 vom September 2015

Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+Produktblatt RESTEK ESAT+
Produktblatt RESTEK ESAT+

RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015
RESTEK MAMS+ Audio Renderer Testbericht in HIFI STARS März 2015

RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009
RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009
RESTEK EPOS CD-Player Testbericht in HIFI Stars Maerz 2009

RESTEK MDAC+ Testbericht in einsnull März 2010
RESTEK MDAC+ Testbericht in einsnull März 2010RESTEK MDAC+ Testbericht in einsnull März 2010
RESTEK MDAC+ Testbericht in einsnull März 2010

Produktblatt RESTEK MAMS+
Produktblatt RESTEK MAMS+Produktblatt RESTEK MAMS+
Produktblatt RESTEK MAMS+


Bedienungsanleitung RESTEK MRIA+ Phono Pre

  • 1. MRIA+ Phonovorstufe I 0 VOLUME 86 RESTEK MRIA+ REMOTE GND IN POWER MT 1A OUT HANDMADE IN GERMANY DE 63702507 Bedienungsanleitung Handmade in Kassel Germany 07/2010 RESTEK MRIA+ Seite 2 von 31 Inhaltsverzeichnis INHALTSVERZEICHNIS .......................................................2 VORWORT ............................................................................3 ALLGEMEINE SICHERHEITSANGABEN............................4 ENTSORGUNG .....................................................................4 HINWEISE .............................................................................4 VERSORGUNGSSPANNUNG..............................................7 AUSPACKEN ........................................................................7 AUFSTELLUNG ....................................................................8 ERSTE SCHRITTE ................................................................9 EINIGES ÜBER DEN MRIA+ ..............................................10 ÜBERSICHT FRONT...........................................................11 ÜBERSICHT RÜCKSEITE ..................................................13 DIE BEDIENUNG ................................................................15 DAS MENÜ..........................................................................16 DIE FERBEDIENUNG .........................................................20 DIE PHONOPLATINE .........................................................24 DIE EINSTELLUNGEN........................................................25 TECHNISCHE DATEN ........................................................26 DIAGRAMME.......................................................................29 BLOCKSCHALTBILD .........................................................30 ABMESSUNGEN.................................................................31
  • 2. RESTEK MRIA+ Seite 3 von 31 Vorwort Verehrte Hi-Fi-Freundin, verehrter Hi-Fi-Freund, wir freuen uns, dass Sie sich entschlossen haben, ein Produkt der neuen M Serie aus dem Hause RESTEK zu erwerben. Die Phonovorstufe MRIA+ befindet sich auf dem neusten Stand der Technik und wird Ihnen viele Jahre Freude bereiten. Die Schallplatte genießt seit Jahren ein hohes Ansehen als Quelle für höchste Musikreproduktion. Daher gilt es, den Eigenschaften der Phonovorstufe die höchste Aufmerk-samkeit zu widmen, da durch ihre Klangeigenschaften und mögliche Nutzungen des gesamten Gerätekomplexes bestimmt werden. Verbunden mit dem immensen Fortschritt in der Halbleiter-technologie hat auch bei den am Anfang einer elektro-akustischen Übertragungskette stehenden Signalquellen - Radio, Schallplattenspieler, Vorverstärker usw.- bis hin zum Endverstärker und den Lautsprechern - eine Entwicklung stattgefunden, die es heute erlaubt, Musik in einer nie geahnten Qualität wiederzugeben. Mit der Phonovorstufe MRIA+ steht Ihnen daher ein Gerät zur Verfügung, welches in Hinblick auf Bedienungskomfort und Klangeigenschaften keine Wünsche offen lässt. Um sich mit dem MRIA+, seinen Anschlüssen, Bedienelementen und ein wenig mit seiner Technologie vertraut zu machen, bitten wir Sie die folgenden Seiten sorgfältig durchzulesen. Wir sind sicher, dass Ihnen dieses Gerät lange Zeit ungestörten Musikgenuss und Freude bereiten wird. RESTEK im Juli 2010 RESTEK, Untere Feldstr. 13, 34277 Fuldabrück T: 0561 42089, F: 0561 42080, W: www.restek.de, M: info@restek.de RESTEK MRIA+ Allgemeine Sicherheitsangaben Auf beachtenswerte und wichtige Informationen wird jeweils durch ein entsprechendes Symbol am linken Seitenrand hingewiesen. Das Ausrufezeichen markiert Abschnitte, die mit großer Aufmerksamkeit gelesen werden sollten, da hier besondere Eigenschaften oder Einstellungen erklärt werden. Der Blitz ist ein Symbol für eine Gefahrenquelle, entsprech-ende Abschnitte sind gekennzeichnet und müssen unbedingt Seite 4 von 31 beachtet werden. Entsorgung Elektronische Geräte gehören nicht in den Hausmüll und müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003, über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an die dafür vorgesehene öffentliche Sammelstellen ab. Bitte bedenken Sie vor einer Entsorgung, dass alle RESTEK-Geräte reparabel und updatefähig sind. Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab. Hinweise Störstrahlung und Störfestigkeit. Das Gerät entspricht den Schutzanforderungen auf dem Gebiet der elektromagnetischen Verträglichkeit, die u.a. in den Richtlinien 89/336/EWG und FCC, Part 15 aufgeführt sind. Die vom Gerät erzeugten elektromagnetischen Aus-sendungen sind soweit begrenzt, dass ein bestimmungs-gemäßer Betrieb anderer Geräte und Systeme ohne Probleme möglich ist.
  • 3. RESTEK MRIA+ Des Weiteren weist das Gerät eine angemessene Festigkeit gegen elektromagnetische Störungen auf, sodass ein bestimmungsgemäßer Betrieb möglich ist. Das Gerät erfüllt die Bedingungen der Sicherheit gemäß Schutzklasse 1 EN 60950; 1992 + A1/A2; 1993 (UL1950). Die EMV Richtlinien für die Störaussendung gemäß EN 55103-1 sowie die Störfestigkeit gemäß EN 55103-2 für Audio-, Video- und audiovisuelle Einrichtungen sowie für Studio Lichtsteuereinrichtungen für den professionellen Einsatz gemäß Bewertungskriterium B der elektro-magnetischen Umgebung E4 werden ebenso eingehalten. Hiermit wird die CE-Konformitätserklärung bestätigt. Die Berücksichtigung dieser Standards gewährleistet mit einer angemessenen Wahrscheinlichkeit sowohl einen Schutz der Umgebung als auch eine entsprechende Störfestigkeit des Gerätes. Eine absolute Garantie, dass keine unerlaubte elektromagnetische Beeinträchtigung während des Betriebes entsteht, kann jedoch nicht gegeben werden. Um die Wahrscheinlichkeit solcher Beeinträchtigungen weitgehend auszuschließen, sind weitere Maßnahmen zu beachten: Es sollten nur abgeschirmte Kabel zwischen den Geräten benutzt werden und auf eine einwandfreie, großflächige und korrosionsbeständige Verbindung der Abschirmung zum entsprechenden Steckergehäuse geachtet werden. Eine nur an einem Ende angeschlossene Kabelabschirmung kann als Empfangs- oder Sendeantenne wirken. Im gesamten System dürfen nur Geräte verwendet werden, die die oben genannten Standards erfüllen. Die Bildung von Stromschleifen ist zu vermeiden bzw. ihre Fläche so klein wie möglich gehalten werden und der darin fließende Strom z. B. durch das Einfügen einer Gleich-taktdrossel Seite 5 von 31 reduziert werden. Es muss ein Erdungskonzept des Systems vorgesehen werden, dass sowohl die Sicherheitsanforderungen, als auch die EMV Belange berücksichtigt. Bei der Entscheidung RESTEK MRIA+ zwischen stern- oder flächenförmiger bzw. kombinierter Erdung sind Vor- und Nachteile gegeneinander abzuwägen. Eine sternförmige Erdung ist bei HiFi Anlagen normalerweise zweckmäßig. Bei bereits vorhandenen Brummschleifen zwischen ange-schlossenen Geräten kann es sinnvoll sein, zur Trennung von unerwünschten Masse- oder Erdverbindungen, Symmetrier- oder Differenzverstärker einzusetzen. Seite 6 von 31
  • 4. RESTEK MRIA+ Versorgungsspannung Die Phonovorstufe MRIA+ ist intern werksseitig auf 115V oder 230V mit 50 Hz bis 60 Hz eingestellt. Die Einstellung ist auf der Rückseite in der Nähe der Netzbuchse zu erkennen. Vor der Inbetriebnahme ist auf die richtige Versorgungsspannung zu achten und ist nur dann mit der Netzsteckdose zu verbinden, wenn diese Angaben übereinstimmen. Diese Einstellung kann vom Benutzer nicht verändert werden. Es befinden sich keine Teile im Innern, die vom Benutzer gewartet werden müssen. Das Gehäuse darf nicht geöffnet werden. Auspacken Beim Auspacken auf Vollständigkeit und Unversehrtheit achten und sämtliches Verpackungsmaterial entfernen. Bei einem Transportschaden bitte sofort die Spedition und den Händler oder RESTEK informieren. Das Verpackungs-material und die Kartonage bitte gut aufheben, da der spätere Versand des Gerätes in nicht geeigneter Verpackung zu Schäden führen könnte, die nicht im Rahmen der Gewährleistung abgedeckt wird. Nach dem Auspacken des Gerätes sollte dieses sich mindestens eine Stunde an die Raumtemperatur anpassen, bevor es in Betrieb genommen wird. Seite 7 von 31 RESTEK MRIA+ Aufstellung Das Gerät nicht in der Nähe von Wärmequellen aufstellen, wie z. B. Heizungen oder Warmluftauslässen oder an Plätzen, die direktem Sonnenlicht, übermäßigem Staub, Feuchtigkeit, Regen, mechanischen Stößen oder Vibrationen ausgesetzt sind. Sollte Flüssigkeit oder ein fester Gegenstand in das Gehäuse gelangen, so muss das Gerät von einem Fachmann überprüft werden, bevor es weiter benutzt werden darf. Das Gehäuse deshalb nicht selber öffnen. Wenn das Gerät direkt von einem kalten an einen warmen Ort gebracht oder an einen sehr feuchten Ort aufgestellt wird, kann es zu Kondenswasserbildung innerhalb des Gerätes kommen. Unter diesen Umständen funktioniert das Gerät dann nicht einwandfrei. Das Gerät daher immer mindestens eine Stunde an einem warmen Platz stehen lassen, bis das eventuell aufgetretene Kondenswasser verdunstet ist. Vor dem Anschließen oder Trennen eines Netz- oder Audio-kabels sollte die gesamte Anlage abgeschaltet werden. Zur Reinigung des Gehäuses, der Frontplatte und der Bedienungselemente sollte ein in milder Seifenlösung leicht angefeuchtetes Tuch verwendet werden. Scheuer-schwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden, da diese die Gehäuseoberfläche angreifen können. Seite 8 von 31
  • 5. RESTEK MRIA+ Erste Schritte Verständlicherweise ist das Lesen einer umfangreichen Bedienungsanleitung lästig und vielfach besteht der Wunsch nach einer sofortigen und schnellen Inbetriebnahme. Häufig wird die Bedienungsanleitung auch erst dann gelesen, wenn dem neuen Gerät bereits Musik „entlockt“ wird. Um eine schnelle erste Wiedergabe zu ermöglichen, erfolgt hier eine kurze Anleitung, trotzdem empfehlen wir dringend diese Bedienungsanleitung zu lesen, da der MRIA+ über besondere Eigenschaften verfügt, die erst durch diese Anleitung vollständig genutzt werden können. Vorausgesetzt wird, dass die sonstigen Komponenten wie z. B. Vorverstärker, Endstufen und Lautsprecher bereits verkabelt und funktionsfähig sind. Zuerst sämtliche Komponenten stromlos schalten. Dieses reduziert die Möglichkeit einer statischen Entladung beim Anschließen der Verbindungskabel zur Phonovorstufe. Das Tonabnehmersystem wird nun mit dem MRIA+ verbunden, das Massekabel mit der GND-Klemme. Bei einem Moving Magnet System sollte die Verstärkung GAIN zunächst auf +40 dB, der Eingangswiderstand auf 47 kOhm und die Kapazität auf 100 pF mit den kleinen Schaltern auf der Unterseite eingestellt werden. Bei einem Moving Coil System sollte die Verstärkung GAIN zunächst auf +60 dB, der Eingangswiderstand auf 100 Ohm und die Kapazität auf 100 pF mit den kleinen Schaltern auf der Unterseite eingestellt werden. Eine genaue Beschreibung der Schalterstellungen ist im Kapitel „Die Einstellungen“ nachzuschlagen. Die Lautstärke des Vorverstärkers ist zunächst auf ein sehr kleines Maß einzustellen. Danach alle Geräte anschalten und die Lautstärke auf ein annehmbares Maß hochdrehen. Seite 9 von 31 RESTEK MRIA+ Einiges über den MRIA+ Die Phonovorstufe dient der Verstärkung kleinster Spannungen, die von dem Tonabnehmersystem abgegeben werden und auch zur Linearisierung der vorentzerrten Signale auf der Schallplatte. Intern besteht der MRIA+ aus zwei getrennten identischen Monovorstufen mit je zwei Verstärkungsstufen und einer passiven und aktiven RIAA-Entzerrung. Die Eingangsempfindlichkeit der Verstärkerstufen können in einem Bereich von +32 dB bis +64 dB angepasst werden, um die Lautstärkeunterschiede der verschiedenen Tonabnehmersysteme auszugleichen. Die Ausgangstreiber der Phonovorstufe stellen die Verbindungen zu dem Vorverstärker her. Der geringe Ausgangswiderstand von 50 Ohm und der maximale Strom von bis zu 35 mA rms dieser Treiberstufen ermöglichen einerseits eine korrekte Leitungsanpassung und andererseits auch die Verwendung von manchmal unvermeidbar langen Verbindungskabeln zwischen der Phonovorstufe und dem Vorverstärker, ohne dass das Musiksignal durch die Kabel beeinträchtigt wird. Alle Teile der Elektronik des MRIA+ sind gleichspannungs-gekoppelt, womit es möglich ist, auch tiefste Frequenzen zu übertragen. Dieses bedeutet, dass auch im unteren Frequenzspektrum verzerrungsfrei und phasenstarr übertragen wird. Im Signalweg befinden sich keine Kondensatoren oder Elkos, die eine Verfälschung herbeiführen könnten. Rauschen und Übersprechen sind nur noch an der Messgrenze wahrnehmbar. Der Anspruch auf leichte Bedienbarkeit und Funktionalität wird durch die Bedienmöglichkeit aller Sonderfunktionen mittels der Fernbedienung oder eines einzigen Knopfes realisiert. Das Design der Phonovorstufe bleibt dabei puristisch klar, da das ausgereifte und zugleich bestechende Konzept der Ein- Knopf-Bedienung, keine weiteren Knöpfchen, Tasten, Regler oder dergleichen erfordert. Seite 10 von 31
  • 6. RESTEK MRIA+ Übersicht Front Die Front des MRIA+ ist schlicht gehalten und mit einer Multifunktionsanzeige und einem Multifunktionsknopf ausgestattet. Seite 11 von 31 Hauptanzeige. 1 VVVVOOOOLLLLUUUUMMMMEEEE 88886666 Hier wird die Lautstärke dargestellt. Mit abgeschalteter Lautstärkeregelung werden statt einer Zahl nur zwei Pfeile nach rechts dargestellt. Über ein Menüsystem lassen sich aber auch andere Einstellungen und Bedienungseingriffe darstellen. Die Helligkeit wird dabei durch die Einstellung über den Menüpunkt DIM bestimmt. Zusätzlich kann diese Anzeige über die Funktion DISP OFF ausgeschaltet werden. Während einer Bedienung des Gerätes durch den Multifunktionsknopf oder über die Fernbedienung leuchtet diese Anzeige dann für einen Zeitraum von ca. 5 Sekunden auf, um eine Interaktion zu ermöglichen. Durch das Ausschalten über die Fernbedienung wird der MRIA+ nicht vollständig vom Netz getrennt, sondern geht in den Stand-by Modus über. Dieser Zustand wird durch das Aufleuchten eines Minuszeichens am rechten Rand der Anzeige signalisiert. Aus dem Stand-by Modus kann das Gerät über ein Drehen oder Drücken des Multifunktionsknopfes, dem Drücken der ON Taste oder einer der Zahlen 0 bis 9 auf der Fernbedienung, wieder aufgeweckt werden. 1 2 VOLUME 86 3 RESTEK MRIA+ Seite 12 von 31 Multifunktionsknopf Der Multifunktionsknopf ist das zentrale Bedienelement des MRIA+. Im Ausgangszustand lässt sich durch Drehen die Lautstärke einstellen. Mithilfe des integrierten Druckkontaktes lassen sich durch eine Menüstruktur alle Funktionen des Gerätes einstellen und steuern. Ähnlich einer Bestätigungstaste am Computer, müssen geänderte Werte im jeweiligen Menüpunkt durch Drücken des Multifunktionsknopfes bestätigt werden. Eine genaue Beschreibung der möglichen Funktionen, Struktur und Menüpunkte, werden in einem späteren Kapitel aufgeführt. Durch Gedrückthalten des Multifunktionsknopfes im eingeschalteten Zustand über einen Zeitraum von mehr als ca. 6 Sekunden geht der MRIA+ ebenfalls in den Stand-by Modus über. Aussteuerungs LED Diese Leuchtdiode flackert bei einer Aussteuerung von –14dB unter dem Clippingwert auf. Diese LED dient als Pegelindikator für die Einstellung der Verstärkung GAIN und darf im Betrieb auch ab und zu flackern. 2 3
  • 7. RESTEK MRIA+ Übersicht Rückseite An der Rückseite des MRIA+ erfolgen der Anschluss des Tonabnehmersystems, der Anschluss der analogen Ausgänge sowie die Stromversorgung. 2 3 1 POWER Anschlussbuchse zur Verbindung mit dem Netz. Bei der Inbetriebnahme ist darauf zu achten, dass das Gerät erst mit dem Netz verbunden wird, wenn alle sonstigen Verbindungen an der Phonovorstufe MRIA+ schon hergestellt sind. Die Phonovorstufe ist immer erst nach dem Einstecken des Netzkabels einzuschalten. Das Netzkabel darf erst dann vom Gerät getrennt werden, wenn diese vorher aus-geschaltet Seite 13 von 31 wurde. Die Netzphase ist durch die rote Markierung gekenn-zeichnet. ON OFF Netzschalter Durch Betätigung dieses Schalters wird der MRIA+ elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter erfolgt eine komplette Trennung vom Netz. Nur wenn dieser Schalter auf ON steht, kann das Gerät mit der Fernbedienung aus- und wieder eingeschaltet werden. Durch das Ausschalten über die Fernbedienung wird der MRIA+ nicht vollständig vom Netz getrennt, sondern geht in den Stand-by Modus über. Dieser Zustand wird durch das dunkle Aufleuchten eines 1 2 4 6 I 0 RESTEK MRIA+ POWER MT 1A OUT HANDMADE IN GERMANY DE 63702507 REMOTE GND IN RESTEK MRIA+ Minuszeichens am rechten Rand des Displays - signalisiert. Aus dem Stand-by Modus kann das Gerät über ein Drehen oder Drücken des Multifunktionsknopfes oder Drücken der ON-Taste oder einer der Zahlen 0 bis 9 auf der Fernbedienung wieder aufgeweckt werden. Zwischen dem Aus- und Wiedereinschalten sollte eine Pause von ca. 30 Sekunden eingehalten werden. Seite 14 von 31 Sicherung Sollte das Gerät nach dem Einschalten überhaupt keine Texte am Display aufleuchten lassen, so kann geprüft werden, ob die Sicherung durchgebrannt ist und gegebenenfalls durch eine neue MT 1A ersetzt werden. Sollte im Anschluss die Sicherung wieder durch-brennen, so muss das Gerät zu Ihrem RESTEK-Händler gebracht werden. OUT L und OUT R Dies sind die Ausgänge zum Anschluss an einen Vorverstärker, Endverstärker oder an aktive Laut-sprecherboxen mit unsymmetrischer Beschaltung über die Cinchbuchsen. GND Hier wird das Erdungskabel des Tonarmes oder Tonabnehmersystem angeschlossen. IN Hier wir das Tonabnehmersystem angeschlossen. 3 4 6
  • 8. RESTEK MRIA+ Die Bedienung Alle Einstellungen des MRIA+ erfolgen über den Dreh- und Druckknopf auf der Front des Phonovorverstärkers oder der Fernbedienung. Durch Links- und Rechtsdrehen kann die Lautstärke geändert werden, wenn der Lautstärkeregler eingeschaltet ist. Durch ein- oder mehrmaliges Drücken erreicht man ver-schiedene Menüpunkte, in denen man bestimmte Funktionen auslösen oder Einstellungen „programmieren“ kann. Nach Erreichen eines Menüpunktes kann man die einzelnen Einstellungen durch Links- oder Rechtsdrehen des Knopfes anwählen und muss die gewünschte Einstellung durch aber-maliges Drücken, wie bei einem Computer durch Drücken der ENTER Taste, bestätigen. Das Menüsystem springt dann wieder in die Ausgangsstellung. Sollte eine Bestätigung nicht innerhalb einer Zeit von ca. 6 Sekunden erfolgen, so stellt sich der Ursprungswert wieder ein. So kann z. B. die Balance durch mehrmaliges Drücken des Knopfes ausgewählt, durch Drehen verändert und durch ein weiteres Drücken bestätigt und gespeichert werden. Seite 15 von 31 RESTEK MRIA+ Das Menü Die einzelnen Menüpunkte werden mit jedem Knopfdruck der Reihe nach aufgerufen. VOLUME 83 ... VVVOOOLLLUUUMMMEEE 888333 ......... VVVVOOOOLLLLUUUUMMMMEEEE >>>>>>>> DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOOFFFFFFFF ............ DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%% ............ DDDDIIIIMMMMMMMMEEEERRRR 111100000000%%%% GGGGAAAAIIIINNNN 33332222 ............ GGGGAAAAIIIINNNN 66664444 BBBBAAAALLLLAAAANNNNCCCCEEEE – -3333....0000 ............ BBBBAAAALLLLAAAANNNNCCCCEEEE – ++++3333....0000 VVVVOOOOLLLLUUUUMMMMEEEE OOOOFFFFFFFF ............ VVVVOOOOLLLLUUUUMMMMEEEE OOOONNNN AAAAUUUUTTTTOOOO OOOOFFFFFFFF ............ AAAAUUUUTTTTOOOO OOOONNNN Soll z. B. einer die Verstärkung GAIN geändert werden, so muss der Knopf drei Mal gedrückt werden, um durch Drehen die richtige Verstärkung anzuwählen. Ein abschließendes Drücken stellt dann den ausgewählten Wert ein. Um mögliche unbeabsichtigte Veränderungen über die Fernbedienung zu vermeiden, sind einige Einstellungen nur über das Menüsystem veränderbar wie z. B. die Balance. VVVVOOOOLLLLUUUUMMMMEEEE 66667777 Wenn der Lautstärkeregler eingeschaltet ist, erscheint der Wert für die Lautstärkeeinstellung. Durch Links-und Rechtsdrehen kann der Wert geändert werden. DDDDIIIISSSSPPPPLLLLAAAAYYYY OOOONNNN Unter diesem Menüpunkt kann das Display aus- oder eingeschaltet werden. Wenn das Display ausgeschaltet ist, führt jede Bedienung des Gerätes am Multifunktionsknopf oder der Fernbedienung zu einem erneuten Aufleuchten des Displays um eine Kontrolle der neuen Funktionseinstellungen zu gewährleisten. Nach ca. 5 Sekunden erlischt die Anzeige automatisch. Seite 16 von 31 1 2 1 2 3 4 6 7
  • 9. RESTEK MRIA+ Der Zustand DISPLAY OFF wird durch einen Punkt . am rechten Rand des Displays angezeigt. DDDDIIIIMMMMMMMMEEEERRRR 22225555%%%% Unter diesem Menüpunkt kann die Helligkeit der Anzeige eingestellt werden. Dafür stehen die volle Helligkeit von 100% sowie 50% und 25% zur Verfügung. GGGGAAAAIIIINNNN 55556666 Die Phonovorstufe kann in weiten Bereichen an das Tonabnehmersystem angepasst werden. Es werden sowohl MC = Moving Coil als auch MM = Moving Magnet Systeme unterstützt. Die Anpassung der kapazitiven und / oder ohmschen Belastungen erfolgt über die von unten zugänglichen Schalter. Zunächst den Abschluss des Tonabnehmer-systems mit den empfohlenen kapazitiven und Seite 17 von 31 ohmschen Werten einstellen. Das Gerät muss dazu vorher ausgeschaltet werden. Beide Kanäle sind getrennt einstellbar, sollten aber immer die gleiche Einstellung haben. Bei MM Systemen wird meistens nur eine kapazitive Komponente hinzugefügt, die Kapazität des Anschlusskabels muss berücksichtigt werden. Bei MC wird meistens nur ein ohmscher Widerstand berücksichtigt. Nachdem diese Werte eingestellt sind, erfolgt die Verstärkungsanpassung durch eine empirische Herantastung. Unter diesem Menüpunkt kann die Verstärkung der Phonovorstufe eingestellt werden. Dazu sollte eine möglichst „laute“ Schallplatte abgespielt werden. Laute MM Systeme brauchen nur eine geringe, leise eine größere Verstärkung. Laute MC Systeme liegen 3 4 RESTEK MRIA+ wohl eher in der Mitte, während leise MC Systeme die größte Verstärkung benötigen. Mit der Aussteuerungsanzeige wird die empirische Verstärkungseinstellung wesentlich vereinfacht. Die richtige Einstellung wird wie folgt ermittelt: Mit einer „lauten“ Schallplatte zunächst eine kleine Verstärkung wählen und prüfen, ob die PEAK-Anzeige überhaupt manchmal aufleuchtet. Nun die Verstärkung so weit erhöhen, bis bei Impulsen diese PEAK-Anzeige gelegentlich aufleuchtet. Anschließend die Verstärkung um ca. 4 dB reduzieren. Die Wiedergabelautstärke wird bei dieser Einstellung automatisch auf dem kleinsten Wert zurückgestellt, um Übersteuerungen der angeschlossenen Endstufen oder aktiven Lautsprecherboxen zu vermeiden. Nach Abschluss der Verstärkungseinstellung die Lautstärke wieder hochdrehen oder den Lautstärke-regler wieder ausschalten, siehe VOLUME ON / OFF. Mit einem CD Player die Wiedergabelautstärke von CD und Schallplatte vergleichen. Bei wesentlichen Unter-schieden kann die Verstärkung angepasst werden, sollte jedoch nicht mehr als ± 4 dB betragen. Die PEAK Anzeige kann, und darf durchaus dann bei anderen Schallplatten aufleuchten, da diese bereits Ca. -14 dB unterhalb des Clipping aufleuchtet. Die PEAK-Anzeige ist also noch lange kein Clipping und dient der groben Orientierung, genug „Headroom“ ist vorhanden. Nach der Verstärkungsanpassung können dann experimentell die kapazitiven und ohmschen Lasten variiert werden, um den besten Klang zu erreichen. BBBBAAAALLLLAAAANNNNCCCCEEEE–-3333....0000 Bei eingeschalteter Lautstärkeregelung steht eine Balanceeinstellung zur Verfügung. Seite 18 von 31
  • 10. RESTEK MRIA+ VVVVOOOOLLLLUUUUMMMMEEEE OOOONNNN Der eingebaute Lautstärkeregler kann ein- oder ausgeschaltet werden. Bei eingeschaltetem Lautstärkeregler ist es somit möglich, die Phonovorstufe direkt an Endstufen oder aktive Lautsprecherboxen anzuschließen. Seite 19 von 31 AAAAUUUUTTTTOOOO OOOONNNN Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOONNNN gestellt, geht das Gerät nach einer Unterbrechung der Spannungsversorgung, egal ob durch Stromausfall, durch Schaltuhr oder durch den Netzschalter, in den normalen Betrieb. Ist diese Funktion auf AAAAUUUUTTTTOOOO OOOOFFFFFFFF gestellt, geht das Gerät nach oben genannten Umständen in den Stand-by Modus. Nur ein Drücken oder Drehen des Multifunktions-knopfes schaltet das Gerät dann wieder in den normalen Betriebszustand. 6 7 RESTEK MRIA+ Die Fernbedienung Die Fernbedienung MAESTRO ist zur Fernsteuerung der Phonovorstufe MRIA+ vorgesehen. Es können auch andere Fernbedienungen genutzt werden, z. B. der RESTEK DIRIGENT, sofern diese den RC5 Code verwendet. 4 3 1 8 2 6 7 7 Der MAESTRO ist eine RESTEK-Systemfernbedienung, mit der neben dem MRIA+ auch andere Geräte wie der Vorverstärker MPRE+, der CD Player MPLA+, das UKW-Radio Seite 20 von 31 MTUN+ etc. fernbedient werden können.
  • 11. RESTEK MRIA+ Seite 21 von 31 PHO Durch Drücken dieser Taste wird die Fernbedienung für den Gebrauch mit der Phonovorstufe MRIA+ umgeschaltet. Dieser Zustand bleibt gespeichert. Sollte, aus welchen Gründen auch immer, zwischen-zeitlich die Taste PRE, CD oder eine andere Geräte-vorwahltaste gedrückt worden sein, so muss die Fernbedienung für die Funktionen der MRIA+ wieder durch Drücken der Taste PHO umgeschaltet werden. DIM Mit dieser Taste kann die Helligkeit der Anzeige eingestellt werden, unabhängig davon, für welches Gerät die Fernbedienung voreingestellt wurde. Dafür stehen die volle Helligkeit von 100% sowie 50% und 25% zur Verfügung. DISPLAY Diese Taste schaltet das Display aus oder ein, unabhängig davon, für welches Gerät die Fern-bedienung voreingestellt wurde. Wenn das Display ausgeschaltet ist, führt jede Bedienung auf der Fern-bedienung zu einem erneuten Aufleuchten zur Kontrolle der neuen Funktionseinstellung. Nach ca. 5 Sekunden erlischt die Anzeige automatisch. Der Zustand DISPLAY OFF wird durch einen Punkt . am rechten Rand des Displays angezeigt. OFF Diese Taste schaltet den MRIA+, und alle anderen RESTEK-Geräte, sofort aus, unabhängig davon für welches Gerät die Fernbedienung voreingestellt wurde. Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen - am rechten Rand des Displays, um zu signalisieren, dass sich das Gerät im Stand-by Modus befindet. 1 2 3 4 RESTEK MRIA+ Seite 22 von 31 OFF Diese Taste schaltet den MRIA+ sofort aus, wenn die Fernbedienung auf PHO voreingestellt wurde. Wenn die Fernbedienung auf einem anderen Gerät voreingestellt wurde, wird der MRIA+ erst nach einer Betätigungsdauer von ca. 3 Sekunden ausgeschaltet. Bei ausgeschaltetem Gerät leuchtet ein Minuszeichen - am rechten Rand des Displays, um zu signalisieren, dass sich das Gerät im Stand-by Modus befindet. ON Mit dieser Taste wird der MRIA+ sofort eingeschaltet, wenn die Fernbedienung auf PHO voreingestellt wurde. Wenn die Fernbedienung auf einem anderen Gerät voreingestellt wurde, wird der MRIA+, ebenso wie alle anderen RESTEK-Geräte, erst nach einer Betätig-ungsdauer von ca. 3 Sekunden eingeschaltet. Ebenso kann auch eine beliebige Zahlentaste von 0 bis 9 dazu verwendet werden um die MRIA+ einzuschalten, wenn die Fernbedienung auf PHO voreingestellt wurde. - und + Mit diesen Tasten kann die Lautstärke der Phonovorstufe, sofern der Lautstärkeregler eingeschaltet wurde, geändert werden, unabhängig davon für welches Gerät die Fernbedienung voreingestellt wurde. MUTE Diese Funktion schaltet den Ton ab, unabhängig davon für welches Gerät die Fernbedienung voreingestellt wurde. Alle Funktionen des Geräts bleiben eingeschaltet, lediglich die Wiedergabe wird stumm geschaltet. 6 7 8
  • 12. RESTEK MRIA+ Bei ausgeschaltetem Ton leuchtet der Schriftzug MMMMUUUUTTTTEEEE auf. Durch Drücken der Lautstärketaste - oder + an der Fernbedienung oder ein Drücken oder Drehen des Multifunktionsknopfes wird der Ton wieder einge-schaltet. Seite 23 von 31 RESTEK MRIA+ Die Phonoplatine Die Unterseite des MRIA+ als Bildsymbol für die Zuordnung der Schaltergruppen. 1 2 4 Die Platine wird von unten gezeigt. Die Schalter sind dabei auch von außen sichtbar und bedienbar. Mit einem Kugelschreiber oder kleinem Schraubenzieher können die Schalter gemäß Anleitung umgestellt werden. Seite 24 von 31
  • 13. RESTEK MRIA+ Die Einstellungen Die kapazitiven Belastungen werden für den linken Kanal mit dem Schalterblock S5 = und für den rechten Kanal mit S2 = eingestellt. Seite 25 von 31 2 Kapazität Sx-1 Sx-2 Sx-3 Sx-4 Sx-5 100p --- --- ON --- --- 150p --- --- --- ON --- 200p --- ON ON --- --- 250p --- --- ON ON --- 300p --- --- --- ON ON 350p --- ON ON ON --- 400p --- --- ON ON ON 450p ON ON ON ON --- 500p --- ON ON ON ON 600p ON ON ON ON ON Die ohmschen Belastungen werden für den linken Kanal mit dem Schalterblock S4 = 4 und für den rechten Kanal mit S1 = 1 eingestellt. Widerstand Sx-1 Sx-2 Sx-3 Sx-4 Sx-5 Sx-6 Sx-7 50R ON ON ON ON ON ON ON 60R --- ON ON ON ON ON ON 70R ON --- ON ON ON ON ON 80R --- --- ON ON ON ON ON 90R ON ON --- ON ON ON ON 100R --- ON --- ON ON ON ON 110R ON --- --- ON ON ON ON 120R --- --- --- ON ON ON ON 130R ON ON ON --- ON ON ON 140R --- ON ON --- ON ON ON 150R ON --- ON --- ON ON ON 160R --- --- ON --- ON ON ON 170R ON ON --- --- ON ON ON 180R --- ON --- --- ON ON ON 190R ON --- --- --- ON ON ON 200R --- --- --- --- ON ON ON 210R ON ON ON ON --- ON ON 220R --- ON ON ON --- ON ON 230R ON --- ON ON --- ON ON 240R --- --- ON ON --- ON ON 250R ON ON --- ON --- ON ON 260R --- ON --- ON --- ON ON 270R ON --- --- ON --- ON ON 280R --- --- --- ON --- ON ON 290R ON ON ON --- --- ON ON 300R --- ON ON --- --- ON ON 310R ON --- ON --- --- ON ON 320R --- --- ON --- --- ON ON 330R ON ON --- --- --- ON ON 340R --- ON --- --- --- ON ON 350R ON --- --- --- --- ON ON 360R --- --- --- --- --- ON ON 370R ON ON ON ON ON --- ON 380R --- ON ON ON ON --- ON 390R ON --- ON ON ON --- ON 400R --- --- ON ON ON --- ON RESTEK MRIA+ Widerstand Sx-1 Sx-2 Sx-3 Sx-4 Sx-5 Sx-6 Sx-7 410R ON ON --- ON ON --- ON 420R --- ON --- ON ON --- ON 430R ON --- --- ON ON --- ON 440R --- --- --- ON ON --- ON 450R ON ON ON --- ON --- ON 460R --- ON ON --- ON --- ON 470R ON --- ON --- ON --- ON 480R --- --- ON --- ON --- ON 490R ON ON --- --- ON --- ON 500R --- ON --- --- ON --- ON 510R ON --- --- --- ON --- ON 520R --- --- --- --- ON --- ON 530R ON ON ON ON --- --- ON 540R --- ON ON ON --- --- ON 550R ON --- ON ON --- --- ON 560R --- --- ON ON --- --- ON 570R ON ON --- ON --- --- ON 580R --- ON --- ON --- --- ON 590R ON --- --- ON --- --- ON 600R --- --- --- ON --- --- ON 610R ON ON ON --- --- --- ON 620R --- ON ON --- --- --- ON 630R ON --- ON --- --- --- ON 640R --- --- ON --- --- --- ON 650R ON ON --- --- --- --- ON 660R --- ON --- --- --- --- ON 670R ON --- --- --- --- --- ON 680R --- --- --- --- --- --- ON 47k --- --- --- --- --- --- --- Seite 26 von 31
  • 14. RESTEK MRIA+ Technische Daten Konzept : Dual Mono Aufbau mit zweistufiger Verstärkung sowie passiver und aktiver RIAA Entzerrung Frequenzgang : 10 Hz ... 20 kHz bei ± 0,1 dB Klirrfaktor : < 0,005% Geräuschspannungsabstand : > 99 dBA bis > 76 dBA bezogen auf 2 V je nach Verstärkung mit 100 Ohm Übersprechdämpfung : > 103 dB bis > 90 dB bezogen auf 2 V je nach Verstärkung mit 100 Ohm Verstärkung : +32 dB bis +64 dB in Seite 27 von 31 1 dB Schritten Eingangsimpedanz : 50 Ohm bis 680 Ohm in 10 Ohm Schritten und 47 kOhm Eingangskapazität : 100 pF bis 600 pF in 50 pF Schritten Eingänge : 2 x Cinch Ausgänge : 2 x Cinch Ausgangspegel : 10 V rms max. Ausgangsstrom : 35 mA rms max. Ausgangsimpedanz : 50 Ohm Abmessungen (B x H x T) : 285 x 64 x 330 mm Gewicht : ca. 3,0 kg RESTEK MRIA+ Ausführung der Frontblende : Acrylglas hochglanzpoliert, Aluminium schwarz, cham-pagner oder silbrig matt ge-bürstet, Messing verchromt sowie Sonderausführungen auf Anfrage. Displayfarben : Rot, grün und blau Seite 28 von 31 Garantie : 3 Jahre Ein Handbuch auf neuestem Stand wird immer unter www.restek.de zur Verfügung gestellt. Nicht autorisierte Eingriffe setzen die Garantie außer Kraft. Technische Daten und Änderungen, die dem Hörfortschritt oder dem technischen Fortschritt dienen, sind vorbehalten.
  • 15. RESTEK MRIA+ Diagramme Typischer Frequenzgang des rechten und linken Kanals. 10 100 1000 10000 100000 Verstärkung bei 1000 Hz = 31.48 ± 0,06 dB Abweichung im Bereich von 20Hz ... 20kHz Seite 29 von 31 Amplitudengang MINI RIA rechter Kanal Amplitudengang MINI RIA linker Kanal 5,00 3,00 1,00 -1,00 -3,00 -5,00 5,00 3,00 1,00 -1,00 -3,00 -5,00 10 100 1000 10000 100000 Verstärkung bei 1000 Hz = 31.45 ± 0,06 dB Abweichung im Bereich von 20Hz ... 20kHz RESTEK MRIA+ Blockschaltbild Im Blockschaltbild sind die Schaltwege aufgeführt um die Funktionsweise zu verdeutlichen. Beide Kanäle werden gezeigt, die Spannungsversorgung und die Aussteuerungsanzeige sind nicht dargestellt. Seite 30 von 31
  • 16. RESTEK MRIA+ Seite 31 von 31 Abmessungen 275 322 330 345 285 mm 55 mm 64 mm
