Bedienungsanleitung
alpha.drive

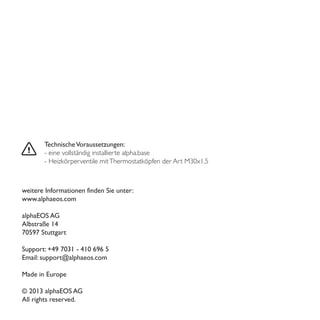

TechnischeVoraussetzungen:
- eine vollständig installierte alpha.base
- Heizkörperventile mitThermostatköpfen der Art M30x1,5
weitere Informationen finden Sie unter:
www.alphaeos.com
alphaEOS AG
Albstraße 14
70597 Stuttgart
Support: +49 7031 - 410 696 5
Email: support@alphaeos.com
Made in Europe
© 2013 alphaEOS AG
All rights reserved.

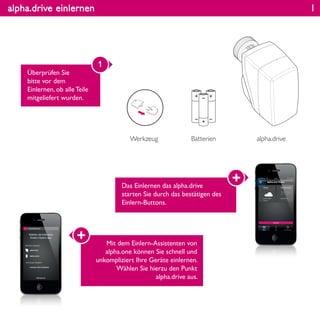

alpha.drive einlernen
Überprüfen Sie
bitte vor dem
Einlernen, ob alle Teile
mitgeliefert wurden.
1
Werkzeug alpha.driveBatterien
Das Einlernen das alpha.drive
starten Sie durch das bestätigen des
Einlern-Buttons.
Mit dem Einlern-Assistenten von
alpha.one können Sie schnell und
unkompliziert Ihre Geräte einlernen.
Wählen Sie hierzu den Punkt
alpha.drive aus.
1

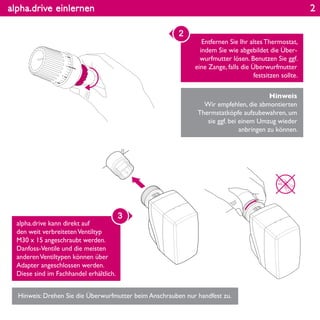

alpha.drive einlernen
Entfernen Sie Ihr altes Thermostat,
indem Sie wie abgebildet die Über-
wurfmutter lösen. Benutzen Sie ggf.
eine Zange, falls die Überwurfmutter
festsitzen sollte.
2
alpha.drive kann direkt auf
den weit verbreitetenVentiltyp
M30 x 15 angeschraubt werden.
Danfoss-Ventile und die meisten
anderenVentiltypen können über
Adapter angeschlossen werden.
Diese sind im Fachhandel erhältlich.
Hinweis: Drehen Sie die Überwurfmutter beim Anschrauben nur handfest zu.
Hinweis
Wir empfehlen, die abmontierten
Thermstatköpfe aufzubewahren, um
sie ggf. bei einem Umzug wieder
anbringen zu können.
3
23
4
5
2

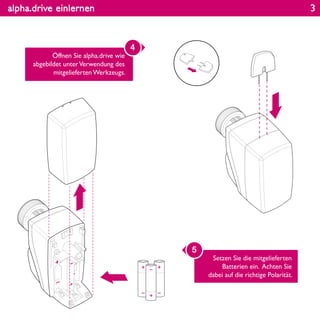

alpha.drive einlernen
Öffnen Sie alpha.drive wie
abgebildet unterVerwendung des
mitgelieferten Werkzeugs.
4
Setzen Sie die mitgelieferten
Batterien ein. Achten Sie
dabei auf die richtige Polarität.
5
3

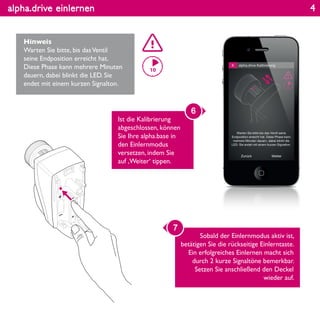

alpha.drive einlernen
Hinweis
Warten Sie bitte, bis dasVentil
seine Endposition erreicht hat.
Diese Phase kann mehrere Minuten
dauern, dabei blinkt die LED. Sie
endet mit einem kurzen Signalton.
Ist die Kalibrierung
abgeschlossen, können
Sie Ihre alpha.base in
den Einlernmodus
versetzen, indem Sie
auf ‚Weiter‘ tippen.
6
Sobald der Einlernmodus aktiv ist,
betätigen Sie die rückseitige Einlerntaste.
Ein erfolgreiches Einlernen macht sich
durch 2 kurze Signaltöne bemerkbar.
Setzen Sie anschließend den Deckel
wieder auf.
7
4

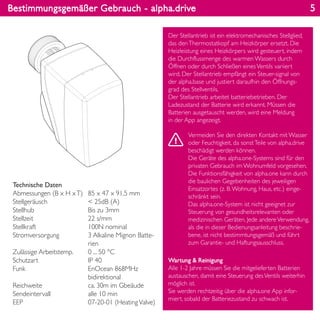

Bestimmungsgemäßer Gebrauch - alpha.drive
Wartung & Reinigung
Alle 1-2 Jahre müssen Sie die mitgelieferten Batterien
austauschen, damit eine Steuerung desVentils weiterhin
möglich ist.
Sie werden rechtzeitig über die alpha.one App infor-
miert, sobald der Batteriezustand zu schwach ist.
Technische Daten
Abmessungen (B x H xT)
Stellgeräusch
Stellhub
Stellzeit
Stellkraft
Stromversorgung
Zulässige Arbeitstemp.
Schutzart
Funk
Reichweite
Sendeintervall
EEP
85 x 47 x 91,5 mm
< 25dB (A)
Bis zu 3mm
22 s/mm
100N nominal
3 Alkaline Mignon Batte-
rien
0 ... 50 °C
IP 40
EnOcean 868MHz
bidirektional
ca. 30m im Gbeäude
alle 10 min
07-20-01 (HeatingValve)
Der Stellantrieb ist ein elektromechanisches Stellglied,
das denThermostatkopf am Heizkörper ersetzt. Die
Heizleistung eines Heizkörpers wird gesteuert, indem
die Durchflussmenge des warmen Wassers durch
Öffnen oder durch Schließen einesVentils variiert
wird. Der Stellantrieb empfängt ein Steuer-signal von
der alpha.base und justiert daraufhin den Öffnungs-
grad des Stellventils.
Der Stellantrieb arbeitet batteriebetrieben. Der
Ladezustand der Batterie wird erkannt. Müssen die
Batterien ausgetauscht werden, wird eine Meldung
in der App angezeigt.
Vermeiden Sie den direkten Kontakt mit Wasser
oder Feuchtigkeit, da sonstTeile von alpha.drive
beschädigt werden können.
Die Geräte des alpha.one-Systems sind für den
privaten Gebrauch im Wohnumfeld vorgesehen.
Die Funktionsfähigkeit von alpha.one kann durch
die baulichen Gegebenheiten des jeweiligen
Einsatzortes (z. B.Wohnung, Haus, etc.) einge-
schränkt sein.
Das alpha.one-System ist nicht geeignet zur
Steuerung von gesundheitsrelevanten oder
medizinischen Geräten. Jede andereVerwendung,
als die in dieser Bedienungsanleitung beschrie-
bene, ist nicht bestimmtungsgemäß und führt
zum Garantie- und Haftungsausschluss.
5

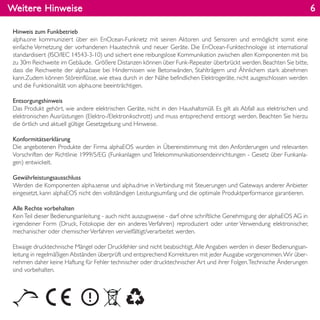

Weitere Hinweise
Hinweis zum Funkbetrieb
alpha.one kommuniziert über ein EnOcean-Funknetz mit seinen Aktoren und Sensoren und ermöglicht somit eine
einfache Vernetzung der vorhandenen Haustechnik und neuer Geräte. Die EnOcean-Funktechnologie ist international
standardisiert (ISO/IEC 14543-3-10) und sichert eine reibungslose Kommunikation zwischen allen Komponenten mit bis
zu 30m Reichweite im Gebäude. Größere Distanzen können über Funk-Repeater überbrückt werden.Beachten Sie bitte,
dass die Reichweite der alpha.base bei Hindernissen wie Betonwänden, Stahlträgern und Ähnlichem stark abnehmen
kann.Zudem können Störeinflüsse, wie etwa durch in der Nähe befindlichen Elektrogeräte, nicht ausgeschlossen werden
und die Funktionalität von alpha.one beeinträchtigen.
Entsorgungshinweis
Das Produkt gehört, wie andere elektrischen Geräte, nicht in den Haushaltsmüll. Es gilt als Abfall aus elektrischen und
elektronischen Ausrüstungen (Elektro-/Elektronikschrott) und muss entsprechend entsorgt werden. Beachten Sie hierzu
die örtlich und aktuell gültige Gesetzgebung und Hinweise.
Konformitätserklärung
Die angebotenen Produkte der Firma alphaEOS wurden in Übereinstimmung mit den Anforderungen und relevanten
Vorschriften der Richtlinie 1999/5/EG (Funkanlagen und Telekommunikationsendeinrichtungen - Gesetz über Funkanla-
gen) entwickelt.
Gewährleistungsausschluss
Werden die Komponenten alpha.sense und alpha.drive inVerbindung mit Steuerungen und Gateways anderer Anbieter
eingesetzt, kann alphaEOS nicht den vollständigen Leistungsumfang und die optimale Produktperformance garantieren.
Alle Rechte vorbehalten
KeinTeil dieser Bedienungsanleitung - auch nicht auszugsweise - darf ohne schriftliche Genehmigung der alphaEOS AG in
irgendeiner Form (Druck, Fotokopie der ein anderes Verfahren) reproduziert oder unter Verwendung elektronischer,
mechanischer oder chemischerVerfahren vervielfältigt/verarbeitet werden.
Etwaige drucktechnische Mängel oder Druckfehler sind nicht beabsichtigt.Alle Angaben werden in dieser Bedienungsan-
leitung in regelmäßigen Abständen überprüft und entsprechend Korrekturen mit jeder Ausgabe vorgenommen.Wir über-
nehmen daher keine Haftung für Fehler technischer oder drucktechnischer Art und ihrer Folgen.Technische Änderungen
sind vorbehalten.
6
