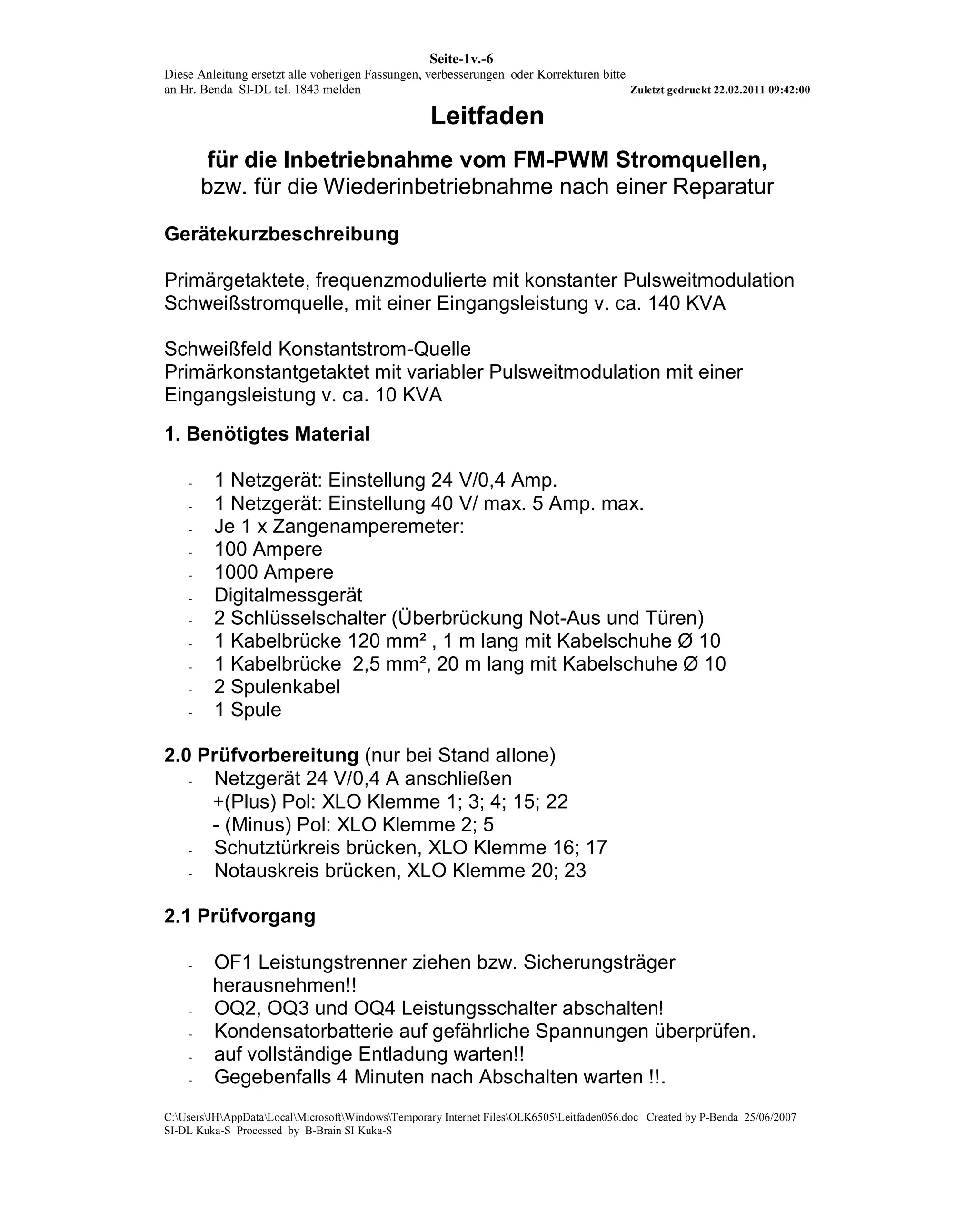

Seite-1v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

                                                   Leitfaden
         für die Inbetriebnahme vom FM-PWM Stromquellen,
        bzw. für die Wiederinbetriebnahme nach einer Reparatur

Gerätekurzbeschreibung

Primärgetaktete, frequenzmodulierte mit konstanter Pulsweitmodulation
Schweißstromquelle, mit einer Eingangsleistung v. ca. 140 KVA

Schweißfeld Konstantstrom-Quelle
Primärkonstantgetaktet mit variabler Pulsweitmodulation mit einer
Eingangsleistung v. ca. 10 KVA
1. Benötigtes Material

    -    1 Netzgerät: Einstellung 24 V/0,4 Amp.
    -    1 Netzgerät: Einstellung 40 V/ max. 5 Amp. max.
    -    Je 1 x Zangenamperemeter:
    -    100 Ampere
    -    1000 Ampere
    -    Digitalmessgerät
    -    2 Schlüsselschalter (Überbrückung Not-Aus und Türen)
    -    1 Kabelbrücke 120 mm² , 1 m lang mit Kabelschuhe Ø 10
    -    1 Kabelbrücke 2,5 mm², 20 m lang mit Kabelschuhe Ø 10
    -    2 Spulenkabel
    -    1 Spule

2.0 Prüfvorbereitung (nur bei Stand allone)
   - Netzgerät 24 V/0,4 A anschließen
     +(Plus) Pol: XLO Klemme 1; 3; 4; 15; 22
     - (Minus) Pol: XLO Klemme 2; 5
   - Schutztürkreis brücken, XLO Klemme 16; 17
   - Notauskreis brücken, XLO Klemme 20; 23

2.1 Prüfvorgang

    -    OF1 Leistungstrenner ziehen bzw. Sicherungsträger
         herausnehmen!!
    -    OQ2, OQ3 und OQ4 Leistungsschalter abschalten!
    -    Kondensatorbatterie auf gefährliche Spannungen überprüfen.
    -    auf vollständige Entladung warten!!
    -    Gegebenfalls 4 Minuten nach Abschalten warten !!.
C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

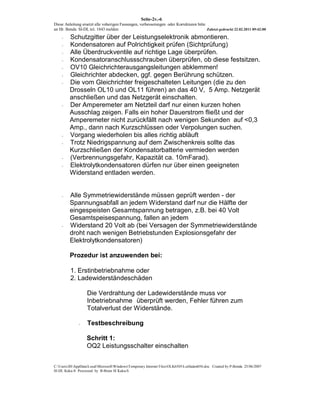

Seite-2v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

    -    Schutzgitter über der Leistungselektronik abmontieren.
    -    Kondensatoren auf Polrichtigkeit prüfen (Sichtprüfung)
    -    Alle Überdruckventile auf richtige Lage überprüfen.
    -    Kondensatoranschlussschrauben überprüfen, ob diese festsitzen.
    -    OV10 Gleichrichterausgangsleitungen abklemmen!
    -    Gleichrichter abdecken, ggf. gegen Berührung schützen.
    -    Die vom Gleichrichter freigeschalteten Leitungen (die zu den
         Drosseln OL10 und OL11 führen) an das 40 V, 5 Amp. Netzgerät
         anschließen und das Netzgerät einschalten.
    -    Der Amperemeter am Netzteil darf nur einen kurzen hohen
         Ausschlag zeigen. Falls ein hoher Dauerstrom fließt und der
         Amperemeter nicht zurückfällt nach wenigen Sekunden auf <0,3
         Amp., dann nach Kurzschlüssen oder Verpolungen suchen.
    -    Vorgang wiederholen bis alles richtig abläuft
    -    Trotz Niedrigspannung auf dem Zwischenkreis sollte das
         Kurzschließen der Kondensatorbatterie vermieden werden
    -    (Verbrennungsgefahr, Kapazität ca. 10mFarad).
    -    Elektrolytkondensatoren dürfen nur über einen geeigneten
         Widerstand entladen werden.


    -    Alle Symmetriewiderstände müssen geprüft werden - der
         Spannungsabfall an jedem Widerstand darf nur die Hälfte der
         eingespeisten Gesamtspannung betragen, z.B. bei 40 Volt
         Gesamtspeisespannung, fallen an jedem
    -    Widerstand 20 Volt ab (bei Versagen der Symmetriewiderstände
         droht nach wenigen Betriebstunden Explosionsgefahr der
         Elektrolytkondensatoren)

         Prozedur ist anzuwenden bei:

         1. Erstinbetriebnahme oder
         2. Ladewiderständeschäden

                   Die Verdrahtung der Ladewiderstände muss vor
                   Inbetriebnahme überprüft werden, Fehler führen zum
                   Totalverlust der Widerstände.

              -    Testbeschreibung

                   Schritt 1:
                   OQ2 Leistungsschalter einschalten


C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

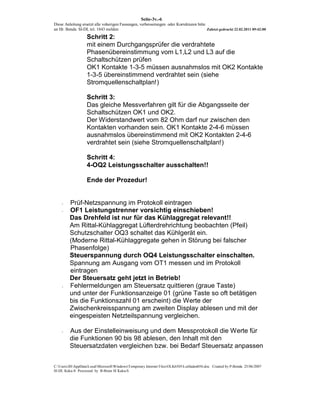

Seite-3v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

                   Schritt 2:
                   mit einem Durchgangsprüfer die verdrahtete
                   Phasenübereinstimmung vom L1,L2 und L3 auf die
                   Schaltschützen prüfen
                   OK1 Kontakte 1-3-5 müssen ausnahmslos mit OK2 Kontakte
                   1-3-5 übereinstimmend verdrahtet sein (siehe
                   Stromquellenschaltplan!)

                   Schritt 3:
                   Das gleiche Messverfahren gilt für die Abgangsseite der
                   Schaltschützen OK1 und OK2.
                   Der Widerstandwert vom 82 Ohm darf nur zwischen den
                   Kontakten vorhanden sein. OK1 Kontakte 2-4-6 müssen
                   ausnahmslos übereinstimmend mit OK2 Kontakten 2-4-6
                   verdrahtet sein (siehe Stromquellenschaltplan!)

                   Schritt 4:
                   4-OQ2 Leistungsschalter ausschalten!!

                   Ende der Prozedur!


    -    Prüf-Netzspannung im Protokoll eintragen
    -    OF1 Leistungstrenner vorsichtig einschieben!
         Das Drehfeld ist nur für das Kühlaggregat relevant!!
         Am Rittal-Kühlaggregat Lüfterdrehrichtung beobachten (Pfeil)
         Schutzschalter OQ3 schaltet das Kühlgerät ein.
         (Moderne Rittal-Kühlaggregate gehen in Störung bei falscher
         Phasenfolge)
         Steuerspannung durch OQ4 Leistungsschalter einschalten.
         Spannung am Ausgang vom OT1 messen und im Protokoll
         eintragen
         Der Steuersatz geht jetzt in Betrieb!
    -    Fehlermeldungen am Steuersatz quittieren (graue Taste)
         und unter der Funktionsanzeige 01 (grüne Taste so oft betätigen
         bis die Funktionszahl 01 erscheint) die Werte der
         Zwischenkreisspannung am zweiten Display ablesen und mit der
         eingespeisten Netzteilspannung vergleichen.

    -    Aus der Einstelleinweisung und dem Messprotokoll die Werte für
         die Funktionen 90 bis 98 ablesen, den Inhalt mit den
         Steuersatzdaten vergleichen bzw. bei Bedarf Steuersatz anpassen


C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

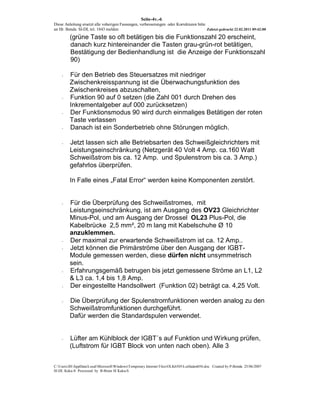

Seite-4v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

         (grüne Taste so oft betätigen bis die Funktionszahl 20 erscheint,
         danach kurz hintereinander die Tasten grau-grün-rot betätigen,
         Bestätigung der Bedienhandlung ist die Anzeige der Funktionszahl
         90)

    -    Für den Betrieb des Steuersatzes mit niedriger
         Zwischenkreisspannung ist die Überwachungsfunktion des
         Zwischenkreises abzuschalten,
    -    Funktion 90 auf 0 setzen (die Zahl 001 durch Drehen des
         Inkrementalgeber auf 000 zurücksetzen)
    -    Der Funktionsmodus 90 wird durch einmaliges Betätigen der roten
         Taste verlassen
    -    Danach ist ein Sonderbetrieb ohne Störungen möglich.

    -    Jetzt lassen sich alle Betriebsarten des Schweißgleichrichters mit
         Leistungseinschränkung (Netzgerät 40 Volt 4 Amp. ca.160 Watt
         Schweißstrom bis ca. 12 Amp. und Spulenstrom bis ca. 3 Amp.)
         gefahrlos überprüfen.

         In Falle eines „Fatal Error“ werden keine Komponenten zerstört.


    -    Für die Überprüfung des Schweißstromes, mit
         Leistungseinschränkung, ist am Ausgang des OV23 Gleichrichter
         Minus-Pol, und am Ausgang der Drossel OL23 Plus-Pol, die
         Kabelbrücke 2,5 mm², 20 m lang mit Kabelschuhe Ø 10
         anzuklemmen.
    -    Der maximal zur erwartende Schweißstrom ist ca. 12 Amp..
    -    Jetzt können die Primärströme über den Ausgang der IGBT-
         Module gemessen werden, diese dürfen nicht unsymmetrisch
         sein.
    -    Erfahrungsgemäß betrugen bis jetzt gemessene Ströme an L1, L2
         & L3 ca. 1,4 bis 1,8 Amp.
    -    Der eingestellte Handsollwert (Funktion 02) beträgt ca. 4,25 Volt.

    -    Die Überprüfung der Spulenstromfunktionen werden analog zu den
         Schweißstromfunktionen durchgeführt.
         Dafür werden die Standardspulen verwendet.


    -    Lüfter am Kühlblock der IGBT´s auf Funktion und Wirkung prüfen,
         (Luftstrom für IGBT Block von unten nach oben). Alle 3


C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

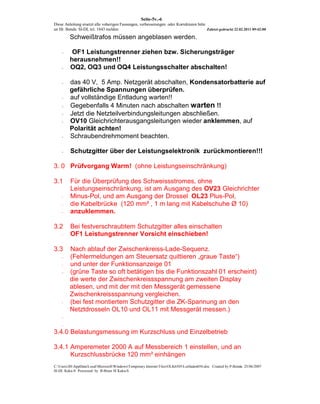

Seite-5v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

         Schweißtrafos müssen angeblasen werden.

    -     OF1 Leistungstrenner ziehen bzw. Sicherungsträger
         herausnehmen!!
    -    OQ2, OQ3 und OQ4 Leistungsschalter abschalten!

    -    das 40 V, 5 Amp. Netzgerät abschalten, Kondensatorbatterie auf
         gefährliche Spannungen überprüfen.
    -    auf vollständige Entladung warten!!
    -    Gegebenfalls 4 Minuten nach abschalten warten !!
    -    Jetzt die Netzteilverbindungsleitungen abschließen.
    -    OV10 Gleichrichterausgangsleitungen wieder anklemmen, auf
         Polarität achten!
    -    Schraubendrehmoment beachten.

    -    Schutzgitter über der Leistungselektronik zurückmontieren!!!

3. 0 Prüfvorgang Warm! (ohne Leistungseinschränkung)

3.1      Für die Überprüfung des Schweissstromes, ohne
         Leistungseinschränkung, ist am Ausgang des OV23 Gleichrichter
    -    Minus-Pol, und am Ausgang der Drossel OL23 Plus-Pol,
    -    die Kabelbrücke (120 mm² , 1 m lang mit Kabelschuhe Ø 10)
    -    anzuklemmen.

3.2      Bei festverschraubtem Schutzgitter alles einschalten
    -    OF1 Leistungstrenner Vorsicht einschieben!

3.3      Nach ablauf der Zwischenkreiss-Lade-Sequenz.
    -    (Fehlermeldungen am Steuersatz quittieren „graue Taste“)
    -    und unter der Funktionsanzeige 01
    -    (grüne Taste so oft betätigen bis die Funktionszahl 01 erscheint)
         die werte der Zwischenkreissspannung am zweiten Display
         ablesen, und mit der mit den Messgerät gemessene
         Zwischenkreissspannung vergleichen.
    -    (bei fest montiertem Schutzgitter die ZK-Spannung an den
         Netztdrosseln OL10 und OL11 mit Messgerät messen.)
    -

    -

3.4.0 Belastungsmessung im Kurzschluss und Einzelbetrieb

3.4.1 Amperemeter 2000 A auf Messbereich 1 einstellen, und an
      Kurzschlussbrücke 120 mm² einhängen
C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

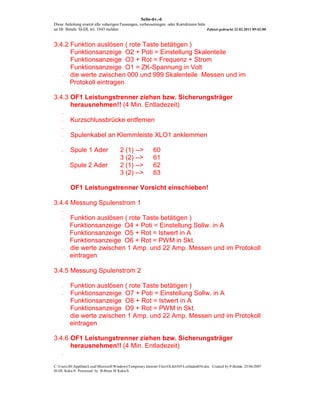

Seite-6v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00



3.4.2 Funktion auslösen ( rote Taste betätigen )
      Funktionsanzeige O2 + Poti = Einstellung Skalenteile
      Funktionsanzeige O3 + Rot = Frequenz + Strom
      Funktionsanzeige O1 = ZK-Spannung in Volt
   -  die werte zwischen 000 und 999 Skalenteile Messen und im
      Protokoll eintragen

3.4.3 OF1 Leistungstrenner ziehen bzw. Sicherungsträger
      herausnehmen!! (4 Min. Entladezeit)
    -

    -    Kurzschlussbrücke entfernen
    -

    -    Spulenkabel an Klemmleiste XLO1 anklemmen

    -    Spule 1 Ader                  2 (1) -->          60
                                       3 (2) -->          61
         Spule 2 Ader                  2 (1) -->          62
                                       3 (2) -->          63

         OF1 Leistungstrenner Vorsicht einschieben!

3.4.4 Messung Spulenstrom 1
    -

    -    Funktion auslösen ( rote Taste betätigen )
         Funktionsanzeige O4 + Poti = Einstellung Sollw. in A
         Funktionsanzeige O5 + Rot = Istwert in A
         Funktionsanzeige O6 + Rot = PWM in Skt.
    -    die werte zwischen 1 Amp. und 22 Amp. Messen und im Protokoll
         eintragen

3.4.5 Messung Spulenstrom 2

    -    Funktion auslösen ( rote Taste betätigen )
    -    Funktionsanzeige O7 + Poti = Einstellung Sollw. in A
         Funktionsanzeige O8 + Rot = Istwert in A
         Funktionsanzeige O9 + Rot = PWM in Skt.
         die werte zwischen 1 Amp. und 22 Amp. Messen und im Protokoll
         eintragen

3.4.6 OF1 Leistungstrenner ziehen bzw. Sicherungsträger
      herausnehmen!! (4 Min. Entladezeit)
    -


C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

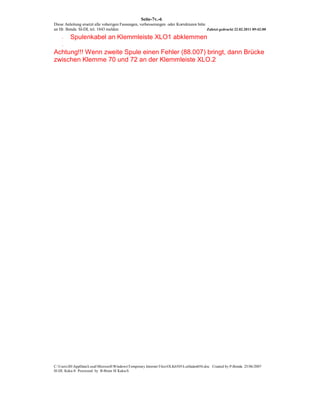

Seite-7v.-6
Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte
an Hr. Benda SI-DL tel. 1843 melden                                                     Zuletzt gedruckt 22.02.2011 09:42:00

    -    Spulenkabel an Klemmleiste XLO1 abklemmen
    -

Achtung!!! Wenn zweite Spule einen Fehler (88.007) bringt, dann Brücke
zwischen Klemme 70 und 72 an der Klemmleiste XLO.2




C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007
SI-DL Kuka-S Processed by B-Brain SI Kuka-S

Weitere ähnliche Inhalte

Was ist angesagt?

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner
Hifi RESTEK

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler
Hifi RESTEK

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre
Hifi RESTEK

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung
alphaeosAG

Die serielle Schnittstelle
Die serielle Schnittstelle Die serielle Schnittstelle
Die serielle Schnittstelle
LabDev

Bedienungsanleitung RESTEK MPLA CD-Spieler
Bedienungsanleitung RESTEK MPLA CD-SpielerBedienungsanleitung RESTEK MPLA CD-Spieler
Bedienungsanleitung RESTEK MPLA CD-Spieler
Hifi RESTEK

50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat
50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat
50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat
Schukat Electronic

Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017
e-Marke Österreich

Smart act 1 German
Smart act 1 GermanSmart act 1 German
Smart act 1 German
Frank Schiere

Bedienungsanleitung RESTEK MTUN+ Tuner
Bedienungsanleitung RESTEK MTUN+ TunerBedienungsanleitung RESTEK MTUN+ Tuner
Bedienungsanleitung RESTEK MTUN+ Tuner
Hifi RESTEK

13.120 dc permanent magnet motors-_v1-0__de_en
13.120 dc permanent magnet motors-_v1-0__de_en13.120 dc permanent magnet motors-_v1-0__de_en
13.120 dc permanent magnet motors-_v1-0__de_en
automationdcs

Bedienungsanleitung RESTEK MAMP Endverstärker
Bedienungsanleitung RESTEK MAMP EndverstärkerBedienungsanleitung RESTEK MAMP Endverstärker
Bedienungsanleitung RESTEK MAMP Endverstärker
Hifi RESTEK

Bedienungsanleitung RESTEK MRIA+ Phono Pre
Bedienungsanleitung RESTEK MRIA+ Phono PreBedienungsanleitung RESTEK MRIA+ Phono Pre
Bedienungsanleitung RESTEK MRIA+ Phono Pre
Hifi RESTEK

Photon profi test 10 2011 effekta trans
Photon profi test 10 2011 effekta transPhoton profi test 10 2011 effekta trans
Photon profi test 10 2011 effekta trans
John Dougherty

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge
Toolfix Fasteners

Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_svQaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sve-genieclimatique

Bedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT VollverstärkerBedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT Vollverstärker
Hifi RESTEK


Was ist angesagt? (20)

1144493d
1144493d1144493d
1144493d

Bedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ TunerBedienungsanleitung RESTEK MCAB+ Tuner
Bedienungsanleitung RESTEK MCAB+ Tuner

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler

Bedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono PreBedienungsanleitung RESTEK EMAS Phono Pre
Bedienungsanleitung RESTEK EMAS Phono Pre

alpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitungalpha.drive - Bedienungsanleitung
alpha.drive - Bedienungsanleitung

Die serielle Schnittstelle
Die serielle Schnittstelle Die serielle Schnittstelle
Die serielle Schnittstelle

Bedienungsanleitung RESTEK MPLA CD-Spieler
Bedienungsanleitung RESTEK MPLA CD-SpielerBedienungsanleitung RESTEK MPLA CD-Spieler
Bedienungsanleitung RESTEK MPLA CD-Spieler

50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat
50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat
50W DC/DC-Wandler der Serie RPA50S-W von Recom jetzt bei Schukat

Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017Katalog Megger Messgeräte für Niederspannungsnetze 2017
Katalog Megger Messgeräte für Niederspannungsnetze 2017

Smart act 1 German
Smart act 1 GermanSmart act 1 German
Smart act 1 German

Bedienungsanleitung RESTEK MTUN+ Tuner
Bedienungsanleitung RESTEK MTUN+ TunerBedienungsanleitung RESTEK MTUN+ Tuner
Bedienungsanleitung RESTEK MTUN+ Tuner

13.120 dc permanent magnet motors-_v1-0__de_en
13.120 dc permanent magnet motors-_v1-0__de_en13.120 dc permanent magnet motors-_v1-0__de_en
13.120 dc permanent magnet motors-_v1-0__de_en

Bedienungsanleitung RESTEK MAMP Endverstärker
Bedienungsanleitung RESTEK MAMP EndverstärkerBedienungsanleitung RESTEK MAMP Endverstärker
Bedienungsanleitung RESTEK MAMP Endverstärker

Bedienungsanleitung RESTEK MRIA+ Phono Pre
Bedienungsanleitung RESTEK MRIA+ Phono PreBedienungsanleitung RESTEK MRIA+ Phono Pre
Bedienungsanleitung RESTEK MRIA+ Phono Pre

Photon profi test 10 2011 effekta trans
Photon profi test 10 2011 effekta transPhoton profi test 10 2011 effekta trans
Photon profi test 10 2011 effekta trans

Vcr
VcrVcr
Vcr

EIBENSTOCK Elektrowerkzeuge
EIBENSTOCK ElektrowerkzeugeEIBENSTOCK Elektrowerkzeuge
EIBENSTOCK Elektrowerkzeuge

Spaun
SpaunSpaun
Spaun

Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_svQaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 a instructions-d_installation_xx_en_de_fr_it_nl_sv

Bedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT VollverstärkerBedienungsanleitung RESTEK MINT Vollverstärker
Bedienungsanleitung RESTEK MINT Vollverstärker


Andere mochten auch

2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner
2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner
2010 05-07 stz-itpm interkulturelle und verteilte teams oliver krönerDigitization & Paperless Office

1º familias
1º familias1º familias
1º familias
Bolilla Beltrán

Liderazgo 2
Liderazgo 2Liderazgo 2
Liderazgo 2
Flakiti Vasquez

De nutzliche ratschlage_fur_ein_gluckliches leben
De nutzliche ratschlage_fur_ein_gluckliches lebenDe nutzliche ratschlage_fur_ein_gluckliches leben
De nutzliche ratschlage_fur_ein_gluckliches leben
Happiness keys

03327253f 26cuentosparapensar
03327253f 26cuentosparapensar03327253f 26cuentosparapensar
03327253f 26cuentosparapensar
PERCY MACEDO SOBERÓN

Pasión por la danza
Pasión por la danzaPasión por la danza
Pasión por la danza
Sanantonio2mil15

Presentación orientadorxs junio
Presentación orientadorxs junioPresentación orientadorxs junio
Presentación orientadorxs junio
Bolilla Beltrán

Nuestro ecuador
Nuestro ecuadorNuestro ecuador
Nuestro ecuador
becky-santos

Tourismus und Nachhaltigkeit: Version 2.0
Tourismus und Nachhaltigkeit: Version 2.0Tourismus und Nachhaltigkeit: Version 2.0
Tourismus und Nachhaltigkeit: Version 2.0
Daxboeck_Mostviertel

Our mobile planet_germany_de
Our mobile planet_germany_deOur mobile planet_germany_de
Our mobile planet_germany_deOli Tissen

Trends im IT Outsourcing 2010
Trends im IT Outsourcing 2010Trends im IT Outsourcing 2010
Trends im IT Outsourcing 2010Ralf Pawlowitz

P5 música y medios audio visuales
P5 música y medios audio visualesP5 música y medios audio visuales
P5 música y medios audio visuales
Produsonora

La web cam
La web camLa web cam
La web cam
lorenaruiz_04

Panel de control
Panel de controlPanel de control
Panel de control
Chevy Kpetillo

How to crear_firewall
How to crear_firewallHow to crear_firewall
How to crear_firewall
Cristian Lopez

Visual Merchandising - Ralph Lauren
Visual Merchandising - Ralph LaurenVisual Merchandising - Ralph Lauren
Visual Merchandising - Ralph LaurenTetyana Repetya

Imbabura 1
Imbabura 1Imbabura 1
Imbabura 1
dgsetuesrths

Planificación estratégica
Planificación estratégicaPlanificación estratégica
Planificación estratégica
jimenezhilda


Andere mochten auch (20)

2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner
2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner
2010 05-07 stz-itpm interkulturelle und verteilte teams oliver kröner

1º familias
1º familias1º familias
1º familias

Liderazgo 2
Liderazgo 2Liderazgo 2
Liderazgo 2

De nutzliche ratschlage_fur_ein_gluckliches leben
De nutzliche ratschlage_fur_ein_gluckliches lebenDe nutzliche ratschlage_fur_ein_gluckliches leben
De nutzliche ratschlage_fur_ein_gluckliches leben

03327253f 26cuentosparapensar
03327253f 26cuentosparapensar03327253f 26cuentosparapensar
03327253f 26cuentosparapensar

Pasión por la danza
Pasión por la danzaPasión por la danza
Pasión por la danza

Presentación orientadorxs junio
Presentación orientadorxs junioPresentación orientadorxs junio
Presentación orientadorxs junio

Nuestro ecuador
Nuestro ecuadorNuestro ecuador
Nuestro ecuador

Tourismus und Nachhaltigkeit: Version 2.0
Tourismus und Nachhaltigkeit: Version 2.0Tourismus und Nachhaltigkeit: Version 2.0
Tourismus und Nachhaltigkeit: Version 2.0

Our mobile planet_germany_de
Our mobile planet_germany_deOur mobile planet_germany_de
Our mobile planet_germany_de

Edtech2
Edtech2Edtech2
Edtech2

Trends im IT Outsourcing 2010
Trends im IT Outsourcing 2010Trends im IT Outsourcing 2010
Trends im IT Outsourcing 2010

Regionenpaket E-Marketing Schweden
Regionenpaket E-Marketing SchwedenRegionenpaket E-Marketing Schweden
Regionenpaket E-Marketing Schweden

P5 música y medios audio visuales
P5 música y medios audio visualesP5 música y medios audio visuales
P5 música y medios audio visuales

La web cam
La web camLa web cam
La web cam

Panel de control
Panel de controlPanel de control
Panel de control

How to crear_firewall
How to crear_firewallHow to crear_firewall
How to crear_firewall

Visual Merchandising - Ralph Lauren
Visual Merchandising - Ralph LaurenVisual Merchandising - Ralph Lauren
Visual Merchandising - Ralph Lauren

Imbabura 1
Imbabura 1Imbabura 1
Imbabura 1

Planificación estratégica
Planificación estratégicaPlanificación estratégica
Planificación estratégica


Ähnlich wie Leitfaden test stromquelle[1]

Die vorglühanlage wartung_und_instandhaltung
Die vorglühanlage wartung_und_instandhaltungDie vorglühanlage wartung_und_instandhaltung
Die vorglühanlage wartung_und_instandhaltungSerge Schuurbiers

Bbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrBbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrguest7d16308

Bbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrBbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrguest7d16308

Photovoltaik: SOLON 230/07. SOLON-Qualität für alle Dächer.
Photovoltaik: SOLON 230/07.  SOLON-Qualität für alle Dächer.Photovoltaik: SOLON 230/07.  SOLON-Qualität für alle Dächer.
Photovoltaik: SOLON 230/07. SOLON-Qualität für alle Dächer.
Solon

Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.
Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.
Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.
Solon

Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...
Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...
Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...
Solon

Solarenergie: SOLON SOLbond Rail. Die leichte Photovoltaik-Lösung für besteh...
Solarenergie: SOLON SOLbond Rail.  Die leichte Photovoltaik-Lösung für besteh...Solarenergie: SOLON SOLbond Rail.  Die leichte Photovoltaik-Lösung für besteh...
Solarenergie: SOLON SOLbond Rail. Die leichte Photovoltaik-Lösung für besteh...
Solon

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Edward Tuttle

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2elmeansthe

Arbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektroArbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektro
Hubertus Stock

193135 As 01 De Klatschschalter Mit Kondensator Mikrofon
193135 As 01 De Klatschschalter Mit Kondensator Mikrofon193135 As 01 De Klatschschalter Mit Kondensator Mikrofon
193135 As 01 De Klatschschalter Mit Kondensator Mikrofonguestbfa9270

Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_svQaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sve-genieclimatique

Portable Earthing & Short Circuiting Systems
Portable Earthing & Short Circuiting SystemsPortable Earthing & Short Circuiting Systems
Portable Earthing & Short Circuiting Systems
Thorne & Derrick International

Cemb deuk fn
Cemb deuk fnCemb deuk fn
Cemb deuk fn
POWERGEN SRL

100 +x Jahre Leistungsschalter
100 +x Jahre Leistungsschalter100 +x Jahre Leistungsschalter
100 +x Jahre Leistungsschalter
Detlev Hartenstein

Messfehler
MessfehlerMessfehler

Ähnlich wie Leitfaden test stromquelle[1] (20)

Die vorglühanlage wartung_und_instandhaltung
Die vorglühanlage wartung_und_instandhaltungDie vorglühanlage wartung_und_instandhaltung
Die vorglühanlage wartung_und_instandhaltung

Serie Gwl 1
Serie Gwl 1Serie Gwl 1
Serie Gwl 1

Bbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrBbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocr

Bbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocrBbc goerz metrawatt ma5 d 3ocr
Bbc goerz metrawatt ma5 d 3ocr

Photovoltaik: SOLON 230/07. SOLON-Qualität für alle Dächer.
Photovoltaik: SOLON 230/07.  SOLON-Qualität für alle Dächer.Photovoltaik: SOLON 230/07.  SOLON-Qualität für alle Dächer.
Photovoltaik: SOLON 230/07. SOLON-Qualität für alle Dächer.

Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.
Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.
Photovoltaik: SOLON 220/16 - Qualität und Rendite für Ihr Projektgeschäft.

Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...
Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...
Solarenergie: SOLON SOLbond Seam. Hohe Erträge für Ihr Photovoltaik auf Stehf...

Fuente power suplly
Fuente power supllyFuente power suplly
Fuente power suplly

Solarenergie: SOLON SOLbond Rail. Die leichte Photovoltaik-Lösung für besteh...
Solarenergie: SOLON SOLbond Rail.  Die leichte Photovoltaik-Lösung für besteh...Solarenergie: SOLON SOLbond Rail.  Die leichte Photovoltaik-Lösung für besteh...
Solarenergie: SOLON SOLbond Rail. Die leichte Photovoltaik-Lösung für besteh...

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2

Arbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektroArbeitsschutzunterweisung elektro
Arbeitsschutzunterweisung elektro

193135 As 01 De Klatschschalter Mit Kondensator Mikrofon
193135 As 01 De Klatschschalter Mit Kondensator Mikrofon193135 As 01 De Klatschschalter Mit Kondensator Mikrofon
193135 As 01 De Klatschschalter Mit Kondensator Mikrofon

Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_svQaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sv
Qaw70 b instructions-d_installation_xx_en_de_fr_it_nl_sv

Régulateur KS40-v1
Régulateur  KS40-v1Régulateur  KS40-v1
Régulateur KS40-v1

Portable Earthing & Short Circuiting Systems
Portable Earthing & Short Circuiting SystemsPortable Earthing & Short Circuiting Systems
Portable Earthing & Short Circuiting Systems

Cemb deuk fn
Cemb deuk fnCemb deuk fn
Cemb deuk fn

100 +x Jahre Leistungsschalter
100 +x Jahre Leistungsschalter100 +x Jahre Leistungsschalter
100 +x Jahre Leistungsschalter

Spaun
SpaunSpaun
Spaun

Messfehler
MessfehlerMessfehler
Messfehler


Leitfaden test stromquelle[1]

  • 1. Seite-1v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 Leitfaden für die Inbetriebnahme vom FM-PWM Stromquellen, bzw. für die Wiederinbetriebnahme nach einer Reparatur Gerätekurzbeschreibung Primärgetaktete, frequenzmodulierte mit konstanter Pulsweitmodulation Schweißstromquelle, mit einer Eingangsleistung v. ca. 140 KVA Schweißfeld Konstantstrom-Quelle Primärkonstantgetaktet mit variabler Pulsweitmodulation mit einer Eingangsleistung v. ca. 10 KVA 1. Benötigtes Material - 1 Netzgerät: Einstellung 24 V/0,4 Amp. - 1 Netzgerät: Einstellung 40 V/ max. 5 Amp. max. - Je 1 x Zangenamperemeter: - 100 Ampere - 1000 Ampere - Digitalmessgerät - 2 Schlüsselschalter (Überbrückung Not-Aus und Türen) - 1 Kabelbrücke 120 mm² , 1 m lang mit Kabelschuhe Ø 10 - 1 Kabelbrücke 2,5 mm², 20 m lang mit Kabelschuhe Ø 10 - 2 Spulenkabel - 1 Spule 2.0 Prüfvorbereitung (nur bei Stand allone) - Netzgerät 24 V/0,4 A anschließen +(Plus) Pol: XLO Klemme 1; 3; 4; 15; 22 - (Minus) Pol: XLO Klemme 2; 5 - Schutztürkreis brücken, XLO Klemme 16; 17 - Notauskreis brücken, XLO Klemme 20; 23 2.1 Prüfvorgang - OF1 Leistungstrenner ziehen bzw. Sicherungsträger herausnehmen!! - OQ2, OQ3 und OQ4 Leistungsschalter abschalten! - Kondensatorbatterie auf gefährliche Spannungen überprüfen. - auf vollständige Entladung warten!! - Gegebenfalls 4 Minuten nach Abschalten warten !!. C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 2. Seite-2v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 - Schutzgitter über der Leistungselektronik abmontieren. - Kondensatoren auf Polrichtigkeit prüfen (Sichtprüfung) - Alle Überdruckventile auf richtige Lage überprüfen. - Kondensatoranschlussschrauben überprüfen, ob diese festsitzen. - OV10 Gleichrichterausgangsleitungen abklemmen! - Gleichrichter abdecken, ggf. gegen Berührung schützen. - Die vom Gleichrichter freigeschalteten Leitungen (die zu den Drosseln OL10 und OL11 führen) an das 40 V, 5 Amp. Netzgerät anschließen und das Netzgerät einschalten. - Der Amperemeter am Netzteil darf nur einen kurzen hohen Ausschlag zeigen. Falls ein hoher Dauerstrom fließt und der Amperemeter nicht zurückfällt nach wenigen Sekunden auf <0,3 Amp., dann nach Kurzschlüssen oder Verpolungen suchen. - Vorgang wiederholen bis alles richtig abläuft - Trotz Niedrigspannung auf dem Zwischenkreis sollte das Kurzschließen der Kondensatorbatterie vermieden werden - (Verbrennungsgefahr, Kapazität ca. 10mFarad). - Elektrolytkondensatoren dürfen nur über einen geeigneten Widerstand entladen werden. - Alle Symmetriewiderstände müssen geprüft werden - der Spannungsabfall an jedem Widerstand darf nur die Hälfte der eingespeisten Gesamtspannung betragen, z.B. bei 40 Volt Gesamtspeisespannung, fallen an jedem - Widerstand 20 Volt ab (bei Versagen der Symmetriewiderstände droht nach wenigen Betriebstunden Explosionsgefahr der Elektrolytkondensatoren) Prozedur ist anzuwenden bei: 1. Erstinbetriebnahme oder 2. Ladewiderständeschäden Die Verdrahtung der Ladewiderstände muss vor Inbetriebnahme überprüft werden, Fehler führen zum Totalverlust der Widerstände. - Testbeschreibung Schritt 1: OQ2 Leistungsschalter einschalten C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 3. Seite-3v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 Schritt 2: mit einem Durchgangsprüfer die verdrahtete Phasenübereinstimmung vom L1,L2 und L3 auf die Schaltschützen prüfen OK1 Kontakte 1-3-5 müssen ausnahmslos mit OK2 Kontakte 1-3-5 übereinstimmend verdrahtet sein (siehe Stromquellenschaltplan!) Schritt 3: Das gleiche Messverfahren gilt für die Abgangsseite der Schaltschützen OK1 und OK2. Der Widerstandwert vom 82 Ohm darf nur zwischen den Kontakten vorhanden sein. OK1 Kontakte 2-4-6 müssen ausnahmslos übereinstimmend mit OK2 Kontakten 2-4-6 verdrahtet sein (siehe Stromquellenschaltplan!) Schritt 4: 4-OQ2 Leistungsschalter ausschalten!! Ende der Prozedur! - Prüf-Netzspannung im Protokoll eintragen - OF1 Leistungstrenner vorsichtig einschieben! Das Drehfeld ist nur für das Kühlaggregat relevant!! Am Rittal-Kühlaggregat Lüfterdrehrichtung beobachten (Pfeil) Schutzschalter OQ3 schaltet das Kühlgerät ein. (Moderne Rittal-Kühlaggregate gehen in Störung bei falscher Phasenfolge) Steuerspannung durch OQ4 Leistungsschalter einschalten. Spannung am Ausgang vom OT1 messen und im Protokoll eintragen Der Steuersatz geht jetzt in Betrieb! - Fehlermeldungen am Steuersatz quittieren (graue Taste) und unter der Funktionsanzeige 01 (grüne Taste so oft betätigen bis die Funktionszahl 01 erscheint) die Werte der Zwischenkreisspannung am zweiten Display ablesen und mit der eingespeisten Netzteilspannung vergleichen. - Aus der Einstelleinweisung und dem Messprotokoll die Werte für die Funktionen 90 bis 98 ablesen, den Inhalt mit den Steuersatzdaten vergleichen bzw. bei Bedarf Steuersatz anpassen C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 4. Seite-4v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 (grüne Taste so oft betätigen bis die Funktionszahl 20 erscheint, danach kurz hintereinander die Tasten grau-grün-rot betätigen, Bestätigung der Bedienhandlung ist die Anzeige der Funktionszahl 90) - Für den Betrieb des Steuersatzes mit niedriger Zwischenkreisspannung ist die Überwachungsfunktion des Zwischenkreises abzuschalten, - Funktion 90 auf 0 setzen (die Zahl 001 durch Drehen des Inkrementalgeber auf 000 zurücksetzen) - Der Funktionsmodus 90 wird durch einmaliges Betätigen der roten Taste verlassen - Danach ist ein Sonderbetrieb ohne Störungen möglich. - Jetzt lassen sich alle Betriebsarten des Schweißgleichrichters mit Leistungseinschränkung (Netzgerät 40 Volt 4 Amp. ca.160 Watt Schweißstrom bis ca. 12 Amp. und Spulenstrom bis ca. 3 Amp.) gefahrlos überprüfen. In Falle eines „Fatal Error“ werden keine Komponenten zerstört. - Für die Überprüfung des Schweißstromes, mit Leistungseinschränkung, ist am Ausgang des OV23 Gleichrichter Minus-Pol, und am Ausgang der Drossel OL23 Plus-Pol, die Kabelbrücke 2,5 mm², 20 m lang mit Kabelschuhe Ø 10 anzuklemmen. - Der maximal zur erwartende Schweißstrom ist ca. 12 Amp.. - Jetzt können die Primärströme über den Ausgang der IGBT- Module gemessen werden, diese dürfen nicht unsymmetrisch sein. - Erfahrungsgemäß betrugen bis jetzt gemessene Ströme an L1, L2 & L3 ca. 1,4 bis 1,8 Amp. - Der eingestellte Handsollwert (Funktion 02) beträgt ca. 4,25 Volt. - Die Überprüfung der Spulenstromfunktionen werden analog zu den Schweißstromfunktionen durchgeführt. Dafür werden die Standardspulen verwendet. - Lüfter am Kühlblock der IGBT´s auf Funktion und Wirkung prüfen, (Luftstrom für IGBT Block von unten nach oben). Alle 3 C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 5. Seite-5v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 Schweißtrafos müssen angeblasen werden. - OF1 Leistungstrenner ziehen bzw. Sicherungsträger herausnehmen!! - OQ2, OQ3 und OQ4 Leistungsschalter abschalten! - das 40 V, 5 Amp. Netzgerät abschalten, Kondensatorbatterie auf gefährliche Spannungen überprüfen. - auf vollständige Entladung warten!! - Gegebenfalls 4 Minuten nach abschalten warten !! - Jetzt die Netzteilverbindungsleitungen abschließen. - OV10 Gleichrichterausgangsleitungen wieder anklemmen, auf Polarität achten! - Schraubendrehmoment beachten. - Schutzgitter über der Leistungselektronik zurückmontieren!!! 3. 0 Prüfvorgang Warm! (ohne Leistungseinschränkung) 3.1 Für die Überprüfung des Schweissstromes, ohne Leistungseinschränkung, ist am Ausgang des OV23 Gleichrichter - Minus-Pol, und am Ausgang der Drossel OL23 Plus-Pol, - die Kabelbrücke (120 mm² , 1 m lang mit Kabelschuhe Ø 10) - anzuklemmen. 3.2 Bei festverschraubtem Schutzgitter alles einschalten - OF1 Leistungstrenner Vorsicht einschieben! 3.3 Nach ablauf der Zwischenkreiss-Lade-Sequenz. - (Fehlermeldungen am Steuersatz quittieren „graue Taste“) - und unter der Funktionsanzeige 01 - (grüne Taste so oft betätigen bis die Funktionszahl 01 erscheint) die werte der Zwischenkreissspannung am zweiten Display ablesen, und mit der mit den Messgerät gemessene Zwischenkreissspannung vergleichen. - (bei fest montiertem Schutzgitter die ZK-Spannung an den Netztdrosseln OL10 und OL11 mit Messgerät messen.) - - 3.4.0 Belastungsmessung im Kurzschluss und Einzelbetrieb 3.4.1 Amperemeter 2000 A auf Messbereich 1 einstellen, und an Kurzschlussbrücke 120 mm² einhängen C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 6. Seite-6v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 3.4.2 Funktion auslösen ( rote Taste betätigen ) Funktionsanzeige O2 + Poti = Einstellung Skalenteile Funktionsanzeige O3 + Rot = Frequenz + Strom Funktionsanzeige O1 = ZK-Spannung in Volt - die werte zwischen 000 und 999 Skalenteile Messen und im Protokoll eintragen 3.4.3 OF1 Leistungstrenner ziehen bzw. Sicherungsträger herausnehmen!! (4 Min. Entladezeit) - - Kurzschlussbrücke entfernen - - Spulenkabel an Klemmleiste XLO1 anklemmen - Spule 1 Ader 2 (1) --> 60 3 (2) --> 61 Spule 2 Ader 2 (1) --> 62 3 (2) --> 63 OF1 Leistungstrenner Vorsicht einschieben! 3.4.4 Messung Spulenstrom 1 - - Funktion auslösen ( rote Taste betätigen ) Funktionsanzeige O4 + Poti = Einstellung Sollw. in A Funktionsanzeige O5 + Rot = Istwert in A Funktionsanzeige O6 + Rot = PWM in Skt. - die werte zwischen 1 Amp. und 22 Amp. Messen und im Protokoll eintragen 3.4.5 Messung Spulenstrom 2 - Funktion auslösen ( rote Taste betätigen ) - Funktionsanzeige O7 + Poti = Einstellung Sollw. in A Funktionsanzeige O8 + Rot = Istwert in A Funktionsanzeige O9 + Rot = PWM in Skt. die werte zwischen 1 Amp. und 22 Amp. Messen und im Protokoll eintragen 3.4.6 OF1 Leistungstrenner ziehen bzw. Sicherungsträger herausnehmen!! (4 Min. Entladezeit) - C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
  • 7. Seite-7v.-6 Diese Anleitung ersetzt alle voherigen Fassungen, verbesserungen oder Korrekturen bitte an Hr. Benda SI-DL tel. 1843 melden Zuletzt gedruckt 22.02.2011 09:42:00 - Spulenkabel an Klemmleiste XLO1 abklemmen - Achtung!!! Wenn zweite Spule einen Fehler (88.007) bringt, dann Brücke zwischen Klemme 70 und 72 an der Klemmleiste XLO.2 C:UsersJHAppDataLocalMicrosoftWindowsTemporary Internet FilesOLK6505Leitfaden056.doc Created by P-Benda 25/06/2007 SI-DL Kuka-S Processed by B-Brain SI Kuka-S
