SmartAct-1 Elektrischer Stellantrieb
Weltweit erste RIFT DRIVEN® Elektroantrieb
90° und Multi-Turn-Anwendungen
ACHTUNG!!!
Alle der folgenden Funktionalitäten sind in einem
Antrieb, die auf Wunsch aktiviert werden können!!

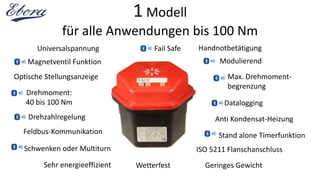

1 Modell
für alle Anwendungen bis 100 Nm
Drehmoment:
40 bis 100 Nm
Handnotbetätigung
Optische Stellungsanzeige
ISO 5211 FlanschanschlussSchwenken oder Multiturn
Universalspannung
Max. Drehmoment-
begrenzung
Anti Kondensat-HeizungDrehzahlregelung
Magnetventil Funktion
Datalogging
Fail Safe
Modulierend
Feldbus-Kommunikation Stand alone Timerfunktion
Sehr energieeffizient Wetterfest Geringes Gewicht

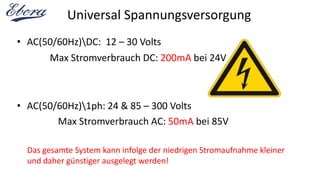

Universal Spannungsversorgung
• AC(50/60Hz)DC: 12 – 30 Volts
• AC(50/60Hz)1ph: 24 & 85 – 300 Volts
Max Stromverbrauch DC: 200mA bei 24V
Max Stromverbrauch AC: 50mA bei 85V
Das gesamte System kann infolge der niedrigen Stromaufnahme kleiner
und daher günstiger ausgelegt werden!

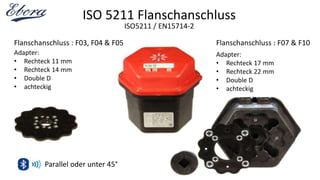

ISO 5211 Flanschanschluss
ISO5211 / EN15714-2
Flanschanschluss : F03, F04 & F05 Flanschanschluss : F07 & F10
Adapter:
• Rechteck 11 mm
• Rechteck 14 mm
• Double D
• achteckig
Adapter:
• Rechteck 17 mm
• Rechteck 22 mm
• Double D
• achteckig
Parallel oder unter 45°
Geringes Gewicht
2 kilogramm
Drehmoment: 40 bis 100 Nm
Das Drehmoment kann vom ihren Händler konfiguriert werden.
Das Standarddrehmoment von 40 Nm kann mittels Bluetooth und einen gekauft
Code durch den Händler auf 60 Nm, 80 Nm oder 100 Nm erhöht werden.
Die Konfigurierung ist momentan über Windows auf ihrem PC oder Tablett
programmierbar. Ein Android App ist in der Entwicklung.
60 Nm
80 Nm
40 Nm
100 Nm
Lager

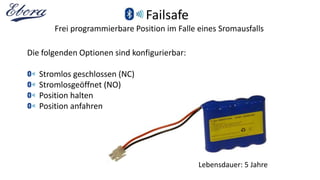

Failsafe
Frei programmierbare Position im Falle eines Sromausfalls
Die folgenden Optionen sind konfigurierbar:
Stromlos geschlossen (NC)
Stromlosgeöffnet (NO)
Position halten
Position anfahren
Lebensdauer: 5 Jahre
Magnetventil Funktion
Diese Funktion ermöglicht es Ihnen, den SmartAct-1 wie ein Magnetventil anzusteuern:
Anschluss: 2-Leiter
Funktion:
• Stromversorgung an: Ventil AUF
• Stromversorgung aus: Ventil ZU
oder
• bistabil
oder
• Stromversorgung an: Ventil ZU
• Stromversorgung aus: Ventil AUF
VoedingVoeding
Weitere Features für bessere Magnetventil Funktionalität:
Fail Safe: Stromausfall normal geschlossen (NC) oder normal geöffnet (NO)
Drehzahlregelung: ca. 0,9 Sekunden bei 40 Nm und etwa 2 Sekunden bis 100 Nm

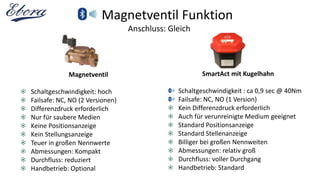

Magnetventil Funktion
Anschluss: Gleich
SmartAct mit Kugelhahn
Schaltgeschwindigkeit : ca 0,9 sec @ 40Nm
Failsafe: NC, NO (1 Version)
Kein Differenzdruck erforderlich
Auch für verunreinigte Medium geeignet
Standard Positionsanzeige
Standard Stellenanzeige
Billiger bei großen Nennweiten
Abmessungen: relativ groß
Durchfluss: voller Durchgang
Handbetrieb: Standard
Voeding
Magnetventil
Schaltgeschwindigkeit: hoch
Failsafe: NC, NO (2 Versionen)
Differenzdruck erforderlich
Nur für saubere Medien
Keine Positionsanzeige
Kein Stellungsanzeige
Teuer in großen Nennwerte
Abmessungen: Kompakt
Durchfluss: reduziert
Handbetrieb: Optional
Universele voedingsspanningDrehzahlregelung 90°:
Max. ca. 0,9 Sekunden bei 40 Nm
Max. etwa 2 Sekunden bei 100 Nm
Min. Kriechen, keine max. Zeit
Die vorgegebene Drehzahl ist unabhängig von
der Belastung durch eine internen PI-Regler
geregelt und somit mit und ohne Belastung
gleich.
Schaltzeit !!!!!
DN65 Edelstahl
Ca. 2 Sekunden
Stellungsanzeige
GeschlossenGeöffnet
Grüne LED grün, beim
öffnen und in der
offenen Position
Rote LED leuchtet beim
Schließen und in der
geschlossenen Position
Max. Drehmomentbegrenzung
Für einige Anwendungen oder Ventile, können Sie
durch Einstellen des maximalen Drehmoments
sicherzustellen, dass diese nicht beschädigt werden.
Standardmäßig ist die Drehmomentbegrenzung bei
etwa 10% des maximalen Drehmoments eingestellt.
Überbelastung
Wetterfest
Gehäuse: IP67
Option: IP68
Anti Kondensat Heizung
Beliebige Einbau
Kein Ölschmierung
Der SmartAct enthält kein Öl, da die Zahnräder
aus selbstschmierendem Kunststoff gefertigt
sind.
Je häufiger der Antrieb verwendet wird, desto
ruhiger läuft er und macht weniger Geräusche.
Da es kein Öl im Getriebe gibt, können Sie den
Antrieb auch verkehrt herum montieren.
Es gibt ein 2-Jahres-Garantie auf den SmartAct
SEHR energieeffizient
Das RIFT DRIVEN® Motorsystem spart etwa 75% Energie.
Im Vergleich zu anderen elektrischen Antrieben spart der SmarAct
sogar um die 90%
Max Stromverbrauch DC: 200mA @ 24V
Max Stromverbrauch AC: 50mA @ 85V
100% Einschaltdauer !!
Einspeisung mit
Solarzellen möglich!!

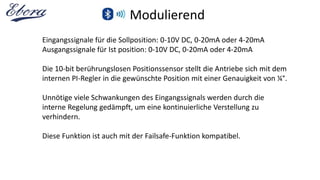

Modulierend
Eingangssignale für die Sollposition: 0-10V DC, 0-20mA oder 4-20mA
Ausgangssignale für Ist position: 0-10V DC, 0-20mA oder 4-20mA
Die 10-bit berührungslosen Positionssensor stellt die Antriebe sich mit dem
internen PI-Regler in die gewünschte Position mit einer Genauigkeit von ¼°.
Unnötige viele Schwankungen des Eingangssignals werden durch die
interne Regelung gedämpft, um eine kontinuierliche Verstellung zu
verhindern.
Diese Funktion ist auch mit der Failsafe-Funktion kompatibel.

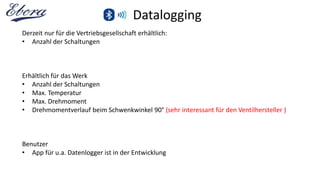

Datalogging
Derzeit nur für die Vertriebsgesellschaft erhältlich:
• Anzahl der Schaltungen
Erhältlich für das Werk
• Anzahl der Schaltungen
• Max. Temperatur
• Max. Drehmoment
• Drehmomentverlauf beim Schwenkwinkel 90° (sehr interessant für den Ventilhersteller )
Benutzer
• App für u.a. Datenlogger ist in der Entwicklung
Handnotbetätigung
Manuelle Steuerung mittels der drei Tasten auf dem SmartAct.
Auf Wunsch kann ein geschlossener Deckel ohne Handbetätigung geliefert werden.
Auf Wunsch ist die manuelle Steuerung zu sperren, damit sie nicht mehr verwendet werden kann.
Rot: Stationär = Geschlossen
Grün: Drehend = Geöffnet
Grün: Stationär = offen
Rot: Drehend = schliessend
SmartAct-1 Beschriftung
1
Markenzeichen ab 100 Stück
• Farbe des Deckels
• Firmenlogo auf dem
Deckel
Anwendungen
KlappeKugelhahn
Schieber
Kugelhahn
Zukunft
0 – 35 Nm ??
100 – 400 Nm ??
ATEX Zone 0, 1 oder 2,
Technisch Zone 0 möglich !!
Fieldbus
• Profibus
• Modbus
Kundenanforderungen können für die weitere Entwicklung berücksichtigt werden
Benutzer App
Edelstahlgehäuse
Sonderausführungen
