Der Selector dieses Drehschalters steuert den Kopfhörerverstärker und ermöglicht die Wiedergabe von gewählten Eingangssignalen über Kopfhörer oder Lautsprecher. Der Lautstärkeregler für den Kopfhörer kann unabhängig von der Lautstärke der Lautsprecher eingestellt werden. An der 6,3mm-Klinkenbuchse können Stereo-Kopfhörer mit einer Impedanz zwischen 100 und 2kOhm angeschlossen werden.

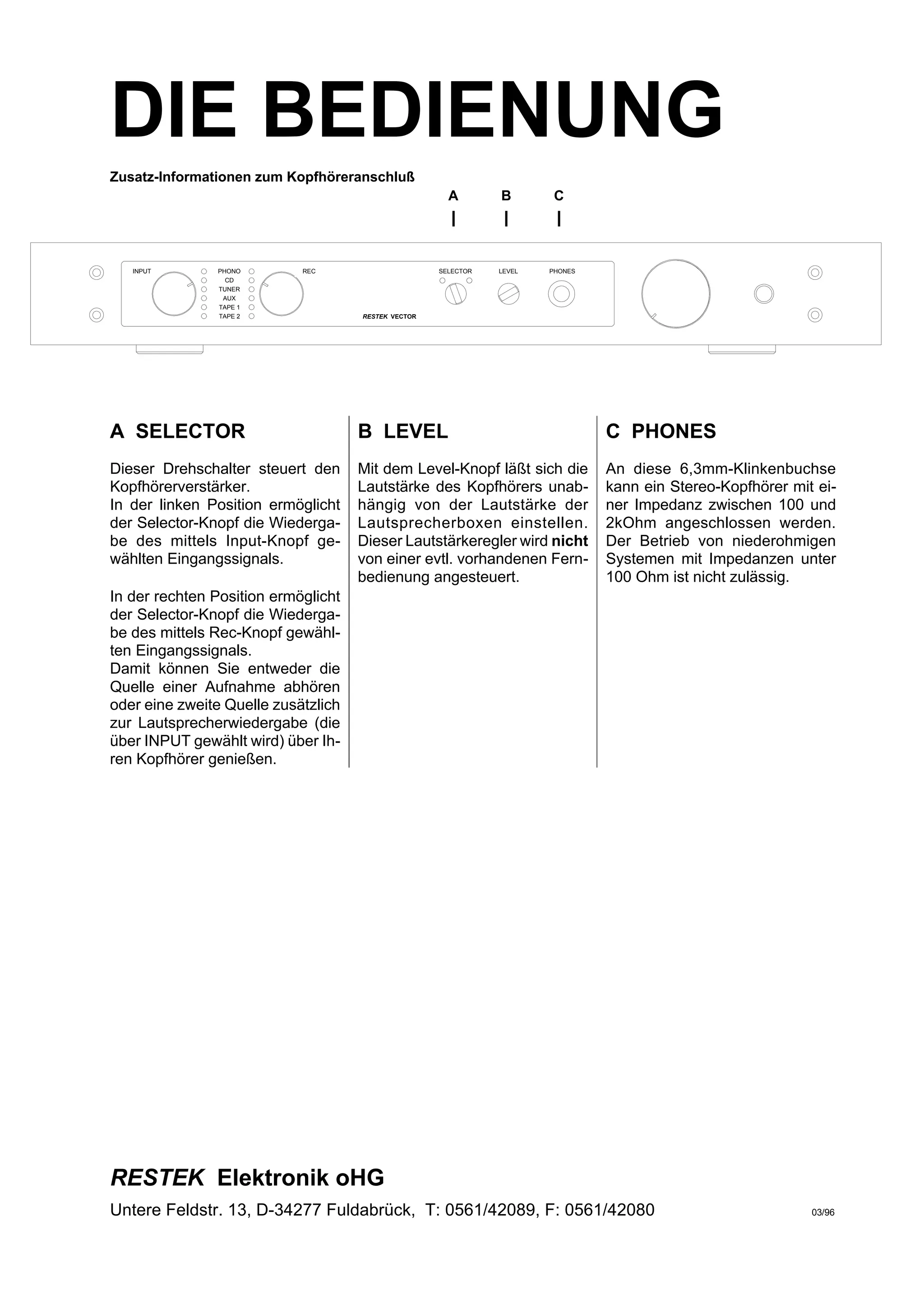

1. DIE BEDIENUNG
A SELECTOR
Dieser Drehschalter steuert den
Kopfhörerverstärker.
In der linken Position ermöglicht
der Selector-Knopf die Wiederga-
be des mittels Input-Knopf ge-
wählten Eingangssignals.
In der rechten Position ermöglicht
der Selector-Knopf die Wiederga-
be des mittels Rec-Knopf gewähl-
ten Eingangssignals.
Damit können Sie entweder die
Quelle einer Aufnahme abhören
oder eine zweite Quelle zusätzlich
zur Lautsprecherwiedergabe (die
über INPUT gewählt wird) über Ih-
ren Kopfhörer genießen.
B LEVEL
Mit dem Level-Knopf läßt sich die
Lautstärke des Kopfhörers unab-
hängig von der Lautstärke der
Lautsprecherboxen einstellen.
Dieser Lautstärkeregler wird nicht
von einer evtl. vorhandenen Fern-
bedienung angesteuert.
C PHONES
An diese 6,3mm-Klinkenbuchse
kann ein Stereo-Kopfhörer mit ei-
ner Impedanz zwischen 100 und
2kOhm angeschlossen werden.
Der Betrieb von niederohmigen
Systemen mit Impedanzen unter
100 Ohm ist nicht zulässig.
RESTEK Elektronik oHG
Untere Feldstr. 13, D-34277 Fuldabrück, T: 0561/42089, F: 0561/42080 03/96
Zusatz-Informationen zum Kopfhöreranschluß
A B C
I I I
PHONO
CD
TUNER
AUX
TAPE 1
TAPE 2 RESTEK VECTOR
PHONESSELECTOR LEVELINPUT REC
