Bedienungsanleitung
alpha.sense

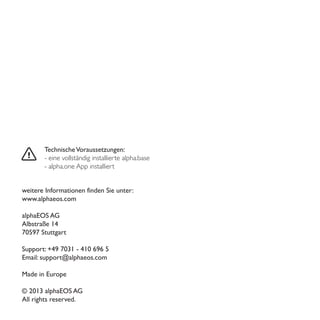

TechnischeVoraussetzungen:
- eine vollständig installierte alpha.base
- alpha.one App installiert
weitere Informationen finden Sie unter:
www.alphaeos.com
alphaEOS AG
Albstraße 14
70597 Stuttgart
Support: +49 7031 - 410 696 5
Email: support@alphaeos.com
Made in Europe
© 2013 alphaEOS AG
All rights reserved.

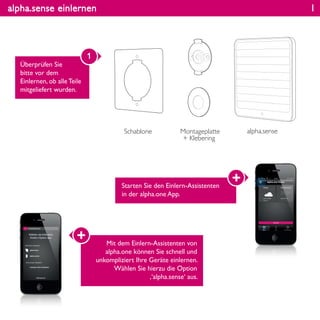

alpha.sense einlernen
Überprüfen Sie
bitte vor dem
Einlernen, ob alle Teile
mitgeliefert wurden.
1
Schablone Montageplatte
+ Klebering
alpha.sense
1
Starten Sie den Einlern-Assistenten
in der alpha.one App.
Mit dem Einlern-Assistenten von
alpha.one können Sie schnell und
unkompliziert Ihre Geräte einlernen.
Wählen Sie hierzu die Option
‚‘alpha.sense‘ aus.

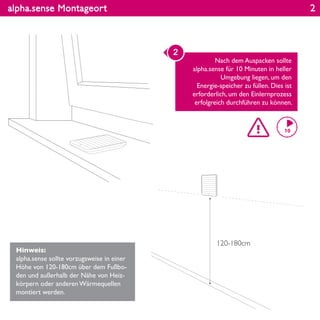

alpha.sense Montageort
Hinweis:
alpha.sense sollte vorzugsweise in einer
Höhe von 120-180cm über dem Fußbo-
den und außerhalb der Nähe von Heiz-
körpern oder anderen Wärmequellen
montiert werden.
Nach dem Auspacken sollte
alpha.sense für 10 Minuten in heller
Umgebung liegen, um den
Energie-speicher zu füllen. Dies ist
erforderlich, um den Einlernprozess
erfolgreich durchführen zu können.
2
120-180cm
2

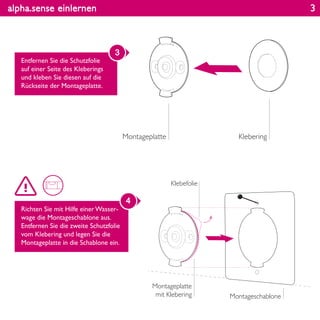

alpha.sense einlernen
Entfernen Sie die Schutzfolie
auf einer Seite des Kleberings
und kleben Sie diesen auf die
Rückseite der Montageplatte.
3
Richten Sie mit Hilfe einer Wasser-
wage die Montageschablone aus.
Entfernen Sie die zweite Schutzfolie
vom Klebering und legen Sie die
Montageplatte in die Schablone ein.
4
KleberingMontageplatte
Montageschablone
Montageplatte
mit Klebering
Klebefolie
3

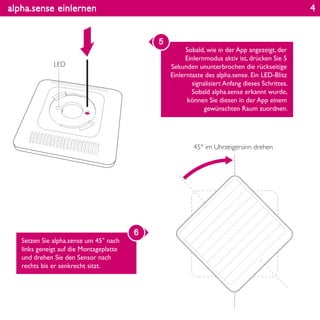

alpha.sense einlernen
Sobald, wie in der App angezeigt, der
Einlernmodus aktiv ist, drücken Sie 5
Sekunden ununterbrochen die rückseitige
Einlerntaste des alpha.sense. Ein LED-Blitz
signalisiert Anfang dieses Schrittes.
Sobald alpha.sense erkannt wurde,
können Sie diesen in der App einem
gewünschten Raum zuordnen.
5
Setzen Sie alpha.sense um 45° nach
links geneigt auf die Montageplatte
und drehen Sie den Sensor nach
rechts bis er senkrecht sitzt.
6
LED
45° im Uhrzeigersinn drehen
4

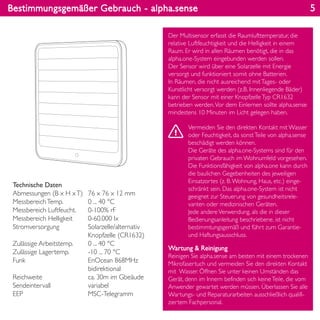

Bestimmungsgemäßer Gebrauch - alpha.sense
Wartung & Reinigung
Reinigen Sie alpha.sense am besten mit einem trockenen
Mikrofasertuch und vermeiden Sie den direkten Kontakt
mit Wasser. Öffnen Sie unter keinen Umständen das
Gerät, denn im Innern befinden sich keineTeile, die vom
Anwender gewartet werden müssen. Überlassen Sie alle
Wartungs- und Reparaturarbeiten ausschließlich qualifi-
ziertem Fachpersonal.
Technische Daten
Abmessungen (B x H xT)
MessbereichTemp.
Messbereich Luftfeucht.
Messbereich Helligkeit
Stromversorgung
Zulässige Arbeitstemp.
Zulässige Lagertemp.
Funk
Reichweite
Sendeintervall
EEP
76 x 76 x 12 mm
0 ... 40 °C
0-100% rF
0-60.000 lx
Solarzelle/alternativ
Knopfzelle (CR1632)
0 ... 40 °C
-10 ... 70 °C
EnOcean 868MHz
bidirektional
ca. 30m im Gbeäude
variabel
MSC-Telegramm
Der Multisensor erfasst die Raumlufttemperatur, die
relative Luftfeuchtigkeit und die Helligkeit in einem
Raum. Er wird in allen Räumen benötigt, die in das
alpha.one-System eingebunden werden sollen.
Der Sensor wird über eine Solarzelle mit Energie
versorgt und funktioniert somit ohne Batterien.
In Räumen, die nicht ausreichend mitTages- oder
Kunstlicht versorgt werden (z.B. Innenliegende Bäder)
kann der Sensor mit einer KnopfzelleTyp CR1632
betrieben werden.Vor dem Einlernen sollte alpha.sense
mindestens 10 Minuten im Licht gelegen haben.
Vermeiden Sie den direkten Kontakt mit Wasser
oder Feuchtigkeit, da sonstTeile von alpha.sense
beschädigt werden können.
Die Geräte des alpha.one-Systems sind für den
privaten Gebrauch im Wohnumfeld vorgesehen.
Die Funktionsfähigkeit von alpha.one kann durch
die baulichen Gegebenheiten des jeweiligen
Einsatzortes (z. B.Wohnung, Haus, etc.) einge-
schränkt sein. Das alpha.one-System ist nicht
geeignet zur Steuerung von gesundheitsrele-
vanten oder medizinischen Geräten.
Jede andereVerwendung, als die in dieser
Bedienungsanleitung beschriebene, ist nicht
bestimmtungsgemäß und führt zum Garantie-
und Haftungsausschluss.
5

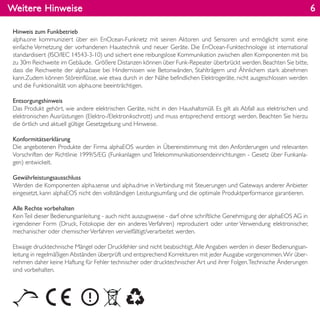

Weitere Hinweise
Hinweis zum Funkbetrieb
alpha.one kommuniziert über ein EnOcean-Funknetz mit seinen Aktoren und Sensoren und ermöglicht somit eine
einfache Vernetzung der vorhandenen Haustechnik und neuer Geräte. Die EnOcean-Funktechnologie ist international
standardisiert (ISO/IEC 14543-3-10) und sichert eine reibungslose Kommunikation zwischen allen Komponenten mit bis
zu 30m Reichweite im Gebäude. Größere Distanzen können über Funk-Repeater überbrückt werden.Beachten Sie bitte,
dass die Reichweite der alpha.base bei Hindernissen wie Betonwänden, Stahlträgern und Ähnlichem stark abnehmen
kann.Zudem können Störeinflüsse, wie etwa durch in der Nähe befindlichen Elektrogeräte, nicht ausgeschlossen werden
und die Funktionalität von alpha.one beeinträchtigen.
Entsorgungshinweis
Das Produkt gehört, wie andere elektrischen Geräte, nicht in den Haushaltsmüll. Es gilt als Abfall aus elektrischen und
elektronischen Ausrüstungen (Elektro-/Elektronikschrott) und muss entsprechend entsorgt werden. Beachten Sie hierzu
die örtlich und aktuell gültige Gesetzgebung und Hinweise.
Konformitätserklärung
Die angebotenen Produkte der Firma alphaEOS wurden in Übereinstimmung mit den Anforderungen und relevanten
Vorschriften der Richtlinie 1999/5/EG (Funkanlagen und Telekommunikationsendeinrichtungen - Gesetz über Funkanla-
gen) entwickelt.
Gewährleistungsausschluss
Werden die Komponenten alpha.sense und alpha.drive inVerbindung mit Steuerungen und Gateways anderer Anbieter
eingesetzt, kann alphaEOS nicht den vollständigen Leistungsumfang und die optimale Produktperformance garantieren.
Alle Rechte vorbehalten
KeinTeil dieser Bedienungsanleitung - auch nicht auszugsweise - darf ohne schriftliche Genehmigung der alphaEOS AG in
irgendeiner Form (Druck, Fotokopie der ein anderes Verfahren) reproduziert oder unter Verwendung elektronischer,
mechanischer oder chemischerVerfahren vervielfältigt/verarbeitet werden.
Etwaige drucktechnische Mängel oder Druckfehler sind nicht beabsichtigt.Alle Angaben werden in dieser Bedienungsan-
leitung in regelmäßigen Abständen überprüft und entsprechend Korrekturen mit jeder Ausgabe vorgenommen.Wir über-
nehmen daher keine Haftung für Fehler technischer oder drucktechnischer Art und ihrer Folgen.Technische Änderungen
sind vorbehalten.
6
