Das Dokument thematisiert die Herausforderungen und Missverständnisse im Bereich Business Process Management (BPM) unter Verwendung von BPMN 2.0 und Java. Es wird betont, dass echte BPM-Prozessmodelle sowohl für Business-Anwender als auch für IT-Entwickler entwickelt werden sollten, um eine bessere Kommunikation und Trennung von menschlichem und technischem Fluss zu gewährleisten. Die offene Plattform von Camunda BPM ermöglicht die individuelle Anpassung und Integration in bestehende Systeme, was geschlossene BPM-Suiten nicht bieten können.

1. Open Source BPM
mit BPMN 2.0 und Java
bernd.ruecker@camunda.com

2. bernd.ruecker@camunda.com
https://twitter.com/berndruecker
Publikationen
Mitgliedschaften

3. Consultants | Software Developers
www.camunda.com/jobs

4. Abends bei nem Bier…
Warum macht Ihr
eigentlich so ein
Alte-MännerThema
wie BPM?

5. Skalierung durch Automatisierung der Kernprozesse

6. Skalierbarkeit durch BPM
Ohne
Automatisierung
Mit
Automatisierung

7. BPM Missverständnisse & Fehler

8. Fehler: Prozess verstecken!
…im
Fachbereich…
…im Code…

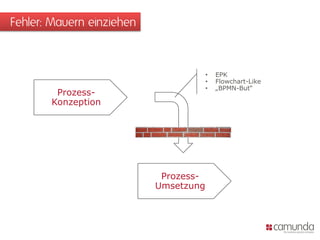

9. Fehler: Mauern einziehen
•
•
•
ProzessKonzeption
ProzessUmsetzung
EPK
Flowchart-Like
„BPMN-But“

10. EPK, Flowchart-Like, BPMN-But
Antrag
prüfen
OK
Nicht OK
> 5h

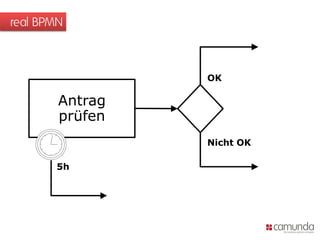

11. real BPMN
OK
Antrag
prüfen
Nicht OK
5h

12. BPMN steht für ein höheres Kommunikationsniveau
„real“ BPMN
• EPK
• Flowchart-Like
• „BPMN-But“

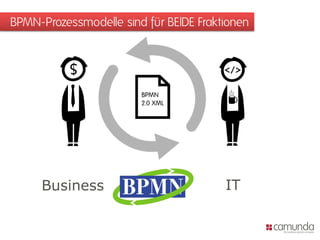

13. BPMN-Prozessmodelle sind für BEIDE Fraktionen
Business
IT

14. Das operative Prozessmodell gemeinsam entwickeln
Fachanwender
Organisatoren /
Business
Analysten
Entwickler
Architekten &
Zentralbereiche

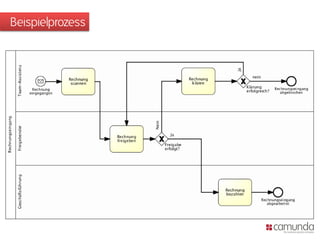

15. Beispielprozess

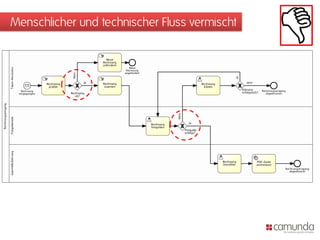

16. Menschlicher und technischer Fluss vermischt

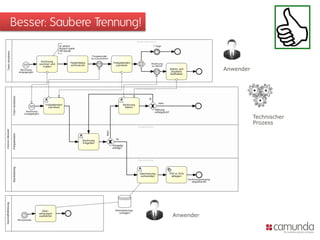

17. Besser: Saubere Trennung!
Anwender
Technischer
Prozess
Anwender

18. Typische BPM-Architektur mit BPMN 2.0
Process
Administrator
BPMN 2.0
Process
Analyst
Speichern
(KPI) Monitoring
Process
Engineer
<xml>
<asass>sddsd</sdsd>
<sdds>sdsds</sdsds>
<sdd>
<sddsds>sddsd</fff>
</sdd>
</ffdfsdf>
Process Engine
(KPI)
Reporting
Execution
auch BPMN 2.0
TaskLists /
Portal /
Mobile / etc.
B
et PE
c. L
ESB
Process
Participants
Legacy / Backend
intern / extern
Rule
Engine
Process
Manager

19. Live Demo:
BPMN 2.0
Workflow-Engine

20. Shiny BPM Suites?
BPMSuite

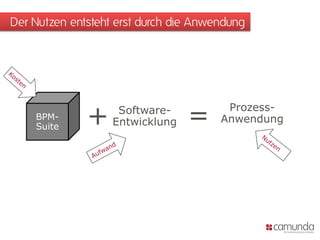

21. Der Nutzen entsteht erst durch die Anwendung
BPMSuite
+
SoftwareEntwicklung
=
ProzessAnwendung

22. Das große Versprechen
BPMSuite
+
SoftwareEntwicklung
=
ProzessAnwendung
Fachanwender
Software
Entwickler

23. Ein fundamental falscher Ansatz*
kompliziert
restriktiv
restriktiv
proprietär
BPM-Suite
* zur Umsetzung individueller Prozessanwendungen
Fachanwender
Software
Entwickler

24. Und die Suiten?
GUI
Prozesse
Integration
Dokumente
Rules
Reporting
Ham wa
nich!
und ich brauch noch...

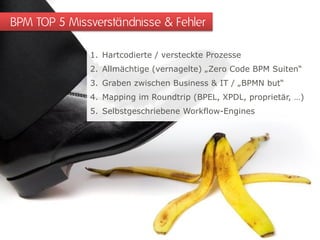

25. BPM TOP 5 Missverständnisse & Fehler
1. Hartcodierte / versteckte Prozesse
2. Allmächtige (vernagelte) „Zero Code BPM Suiten“
3. Graben zwischen Business & IT / „BPMN but“
4. Mapping im Roundtrip (BPEL, XPDL, proprietär, …)
5. Selbstgeschriebene Workflow-Engines

26. Ein anderer Ansatz
1
camunda BPM:
www.camunda.org
2
3
4

27. Ausgewählte Referenzanwender

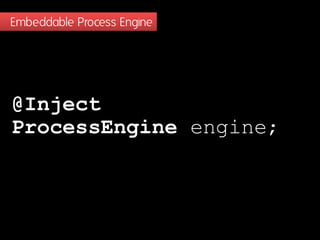

28. Embeddable Process Engine
@Inject
ProcessEngine engine;

29. Embeddable Engine
CDI / Spring
(if you want)
@Inject
private ProcessEngine engine;
[…]
Deployment deployment = engine.getRepositoryService()
.createDeployment()
.addClasspathResource("invoice.bpmn")
.deploy();
Services to talk
to the engine
engine.getRuntimeService().startProcessInstanceByKey("invoice");
List<Task> list = engine.getTaskService().createTaskQuery().list();
HashMap<String, Object> variables = new HashMap<String, Object>();
variables.put("approver", "bernd");
engine.getTaskService().complete(list.get(0).getId(), variables);
Use TX / JTA /
EJB
(if you want)

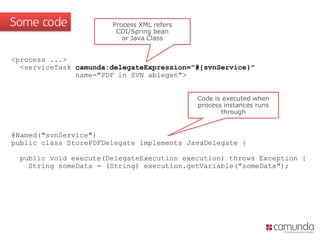

30. Some code
Process XML refers
CDI/Spring bean
or Java Class
<process ...>
<serviceTask camunda:delegateExpression="#{svnService}"
name="PDF in SVN ablegen">
Code is executed when
process instances runs
through
@Named("svnService")
public class StorePDFDelegate implements JavaDelegate {
public void execute(DelegateExecution execution) throws Exception {
String someData = (String) execution.getVariable("someData");

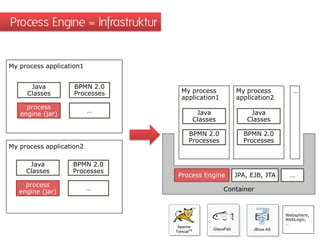

31. Process Engine = Infrastruktur
My process application1
Java
Classes
BPMN 2.0
Processes
process
engine (jar)
…
My process
application1
My process
application2
Java
Classes
BPMN 2.0
Processes
process
engine (jar)
…
Java
Classes
BPMN 2.0
Processes
My process application2
Java
Classes
…
BPMN 2.0
Processes
Process Engine
JPA, EJB, JTA
…
Container
Websphere,
WebLogic,
…

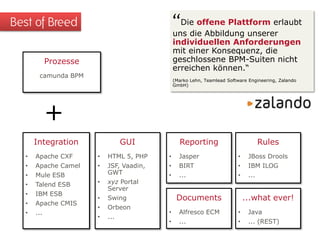

32. “Die offene Plattform erlaubt
Best of Breed
uns die Abbildung unserer
individuellen Anforderungen
mit einer Konsequenz, die
geschlossene BPM-Suiten nicht
erreichen können.“
Prozesse
camunda BPM
(Marko Lehn, Teamlead Software Engineering, Zalando
GmbH)
+
Integration
GUI
Reporting
Rules
•
Apache CXF
•
HTML 5, PHP
•
Jasper
•
JBoss Drools
•
Apache Camel
•
•
BIRT
•
IBM ILOG
•
Mule ESB
JSF, Vaadin,
GWT
•
...
•
...
•
Talend ESB
•
IBM ESB
•
Apache CMIS
•
...
•
xyz Portal
Server
•
Swing
•
Orbeon
•
...
Documents
...what ever!
•
Alfresco ECM
•
Java
•
...
•
... (REST)

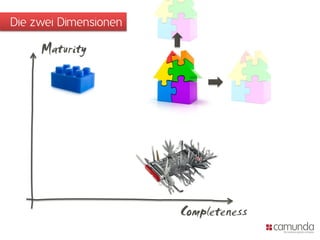

33. Die zwei Dimensionen
Maturity
Completeness

34. “Habe Mut, dich deines eigenen
Verstandes zu bedienen.
Immanuel Kant

35. Vielen Dank! Fragen?
