Das Dokument beschreibt die neuesten Entwicklungen in der Open-Source-Business-Process-Management-Software jBPM 4, einschließlich der Definition von Geschäftsprozessen und der technischen Umsetzung. Es bietet Einblicke in die Prozessautomatisierung, Modellierung und das Monitoring sowie die Verwendung von BPMN 2.0. Zudem wird die Architektur und die Implementierung der Prozessvirtualisierungsmaschine hervorgehoben, während auf zukünftige Entwicklungen und die Bildung einer jBPM-Community hingewiesen wird.

1. Next generation open source BPMJBoss jBPM 4bernd.ruecker@camunda.com

2. Berater, Trainer, CoachSoftwareentwicklerCommitter bei jBPMBlog: www.bpm-guide.deBernd Rückerbernd.ruecker@camunda.com

3. camunda services GmbHGanzheitliches BPMMenschenSoftwareStandort: BerlinMitarbeiter: 7

4. Prozessbeispiel:Designer-Taschen

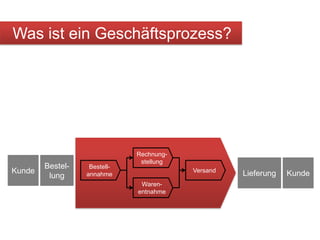

5. Was ist ein Geschäftsprozess?BegriffsdefinitionRechnung-stellungKundeBestel-lungLieferungKundeBestell-annahmeVersandWaren- entnahme

6. Wie setze ich das bloß technisch um?

7. Möglichkeit 1:Java-EntwicklungProbleme GeschäftsprozesseLang laufend

8. Wartezustände

9. Timeouts & EskalationNachteileZu viel Arbeit!

10. Prozess unsichtbarBusiness Process Engine!Open Source (LGPL)POJO + Hibernate„Library“Version 4.0 (10.07.09)

11. Das Prinzip der ProzessautomatisierungEinleitungModelingMonitoring und ReportingTechnisches ProzessmodellHuman Workflow ManagementService Orchestration

12. Der Prozess (Workflow)

13. Der Prozess (Workflow)usertaskBusiness Process Modeling Notation (BPMN 2.0)

14. Der Prozess (Workflow)java

15. Der Prozess (Workflow)gateway = decision

16. Der Prozess (Workflow)waitstate != task

17. Demo

18. ProcessExecutionWie funktioniert das?Tasklist1.) Aufgabe erzeugen2.) Aufgabe abschließen1.) System aufrufen / Message2.) Asynchrone Antwort als MessageClientExternesSystemProcessExecution EngineTransaction / Request…Zeitprocessexecution

19. JBossProcess Virtual Machine (PVM)

20. Eine Prozessinstanz

21. APIs & ArchitekturLokal oder RemoteSync oder AsyncJTA oder nichtjPDL ImplementierungPVM InterfaceClientProcess EngineCommand ServiceProcess ServiceCommandsExecution ServiceManagement ServiceInterceptorInterceptorTaskServiceServicesEvent Listener API

22. <processname="Bestellung" xmlns="http://jbpm.org/4.0/jpdl"> <startname="start" g="18,150,48,48"> <transitionto="Bestellung pruefen"/> </start> <taskcandidate-groups="Lager" name="Bestellung_pruefen" g="191,149,109,52"> <transitionname="Problem aufgetreten" to="Alternativvorschlag_erarbeiten„ g="267,103:-3,27"/> <transitionname="Auftrag OK" to="Bestellung_buchen" g="268,236:0,-25"/> </task> <javaname="Kunden informieren" class="com.camunda.training.jbpm.service.MockService" method="informCustomer" g="493,75,119,52"> <arg><objectexpr="#{order.customer}"/></arg> <arg><objectexpr="#{problem}"/></arg> <transitionto="Auf Entscheidung warten"/> </java>jPDL Quellcode

23. ... <decisionname="Stornierung?" g="804,84,48,48"> <transitionname="Alternativvorschlag bestellen" to="Bestellung_pruefen" g="828,43;245,43:247,-19"> <conditionexpr="#{orderChanged}"/> </transition> <transitionname="Stornierung" to="cancel" g="-26,-18"/> </decision> <statename="Auf Entscheidung warten" g="695,72,144,52" > <transitionto="Stornierung?"/> </state> ... <endname="end" g="906,212,48,48" /> <end-cancel name="cancel" g="905,152,48,48"/></process>jPDL Quellcode

24. Und ActionHandler?<statename="wait" > <on event="start"> <event-listenerclass="org.jbpm.examples.eventlistener.LogListener"/> </on> <transitionto="end"> <event-listenerclass="org.jbpm.examples.eventlistener.LogListener"/> </transition></state>publicclassLogListenerimplementsEventListener {publicvoidnotify(EventListenerExecutionexecution) {execution.getVariable("logs"); ...execution.setVariable("logs", logs); }}

25. Möglichkeiten & Features

26. Möglichkeiten & Features

27. jbpm 3vs. jbpm 4Process Virtual MachineBPMNSaubere Architektur

28. Kundenkonto-KomponenteBPM & SOA – Blueprint & VisionGUIProzesseBonitäts-prüfungKunden-anlageKredit-vergabeServicesBonitätscheckKundendatenKreditantragRessourcenWeb-ServiceSAPServer

30. EJBEJBEJB-Container (oder Tomcat oder Java SE)ArchitekturRich-ClientSessionBeanHumanTaskMgmntWeb-AnwendungjbpmJCAJMSWSWSBPEL-ServerJavaWSWSWSWS.NETHumanTaskMgmntEJB-Container…JMS, …

31. DasBesondere an jbpm

32. Selber bauen?Quelle: Zitty, Berlinsiehe www.bpm-guide.de

33. Aber…BusinessProcess Managementist mehr als nur Workflows…

34. eBPMR nach Freund/Rücker 2008,u.a. erschienen in: Wirtschaftsinformatik und Management 03/09, GWV VerlagDas erweiterte BPM-Regelkreismodell (eBPMR)BPM-Governance

35. ModellingMonitoringBusinessITMagic BPM-SuiteEAI / SOAHuman Workflow

36. Das camunda BPMN-Framework

37. camunda BPMN Framework BPMN 2.0Signavio-Integration

38. CommunityWir planen eine deutschsprachige jBPM-Community. Bei Interesse oder spannenden Erfahrungen mit jBPM bitte Email an mich!
