1. Dreamteam „BPM + Java EE“
bernd.ruecker@camunda.com

2. Dafür…
Leider heute nicht…
BPMN 2.0 & Java EE 6 –
eine Prozessanwendung
in 5 Stunden Zugfahrt

3. Bernd Rücker
camunda services GmbH

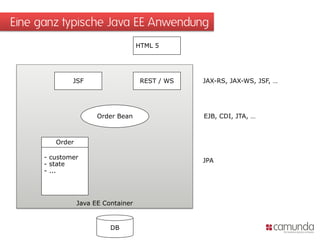

4. Eine ganz typische Java EE Anwendung
HTML 5
JSF REST / WS JAX-RS, JAX-WS, JSF, …
Order Bean EJB, CDI, JTA, …
Order
- customer
JPA
- state
- ...
Java EE Container
DB

5. Eine ganz normale Anforderung
„Wenn Ware nicht lieferbar ist dann soll der
Kunde angerufen werden um ihm was anderes
anzudrehen.
Das Ganze darf nicht länger als nen Tag dauern
– sonst ist der Kunde sauer!“

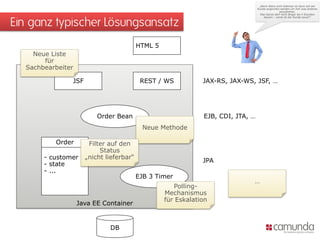

6. Ein ganz typischer Lösungsansatz
HTML 5
Neue Liste
für
Sachbearbeiter
JSF REST / WS JAX-RS, JAX-WS, JSF, …
Order Bean EJB, CDI, JTA, …
Neue Methode
Order Filter auf den
Status
- customer „nicht lieferbar“
JPA
- state
- ...
EJB 3 Timer
…
Polling-
Mechanismus
für Eskalation
Java EE Container
DB

7. Also…
Code 

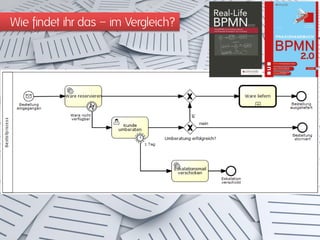

8. Wie findet ihr das – im Vergleich?

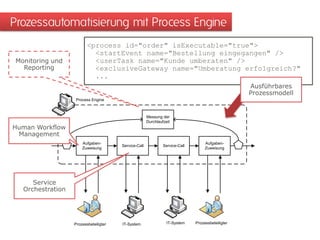

9. Prozessautomatisierung mit Process Engine
<process id="order" isExecutable="true">
<startEvent name="Bestellung eingegangen" />
Monitoring und <userTask name="Kunde umberaten" />
Reporting <exclusiveGateway name="Umberatung erfolgreich?"
...
Ausführbares
Prozessmodell
Process Engine
Messung der
Durchlaufzeit
Human Workflow
Management
Aufgaben- Aufgaben-
Service-Call Service-Call
Zuweisung Zuweisung
Service
Orchestration
Prozessbeteiligter IT-System IT-System Prozessbeteiligter

10. Demo
https://bitbucket.org/camunda/outer-space-demos/src/master/wjax2012-bestellprozess

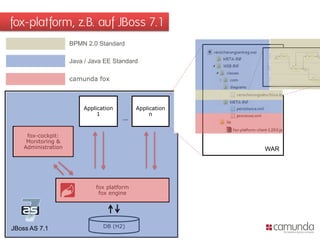

11. fox-platform, z.B. auf JBoss 7.1
BPMN 2.0 Standard
Java / Java EE Standard
camunda fox
Application Application
1 n
...
fox-cockpit:
Monitoring &
Administration WAR
fox platform
fox engine
JBoss AS 7.1 DB (H2)

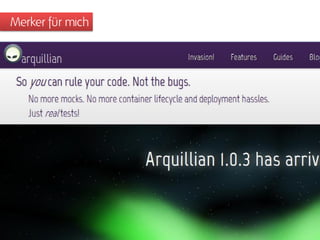

12. Merker für mich

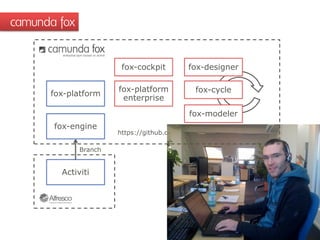

13. camunda fox
fox-cockpit fox-designer
fox-platform fox-cycle
fox-platform
enterprise
fox-modeler
fox-engine
https://github.com/camunda/
Branch
Activiti
OSS (Apache License)
Enterprise Edition

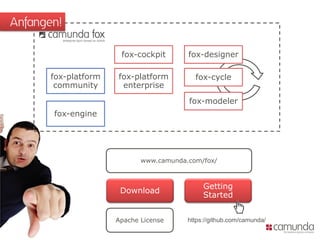

14. Anfangen!
fox-cockpit fox-designer
fox-platform fox-platform fox-cycle
community enterprise
fox-modeler
fox-engine
www.camunda.com/fox/
Getting
Download
Started
Apache License https://github.com/camunda/

15. Noch nicht nicht genug?
Donnerstag 16:30
BPMN 2.0 und Activiti für
Fortgeschrittene
(Fehlerbehandlung, TX, EAI/SOA, …)

16. BPM ist doch
Buzzword Bingo!
Warum macht ihr denn so ein
„Alte Männer Thema“ wie BPM?

17. Missverständnisse & Fehler
WRONG

18. Missverständnisse & Fehler
WRONG

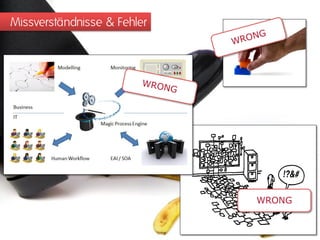

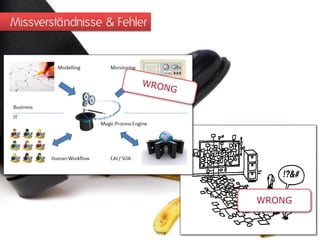

19. Missverständnisse & Fehler
WRONG

20. Unsere Vision
BPM + Java

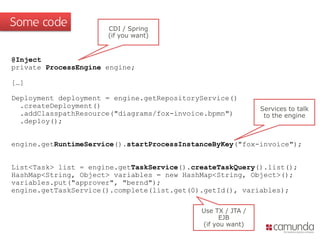

21. Some code CDI / Spring
(if you want)
@Inject
private ProcessEngine engine;
[…]
Deployment deployment = engine.getRepositoryService()
.createDeployment() Services to talk
.addClasspathResource("diagrams/fox-invoice.bpmn") to the engine
.deploy();
engine.getRuntimeService().startProcessInstanceByKey("fox-invoice");
List<Task> list = engine.getTaskService().createTaskQuery().list();
HashMap<String, Object> variables = new HashMap<String, Object>();
variables.put("approver", "bernd");
engine.getTaskService().complete(list.get(0).getId(), variables);
Use TX / JTA /
EJB
(if you want)

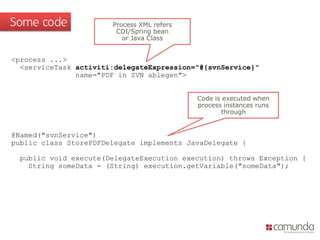

22. Some code Process XML refers
CDI/Spring bean
or Java Class
<process ...>
<serviceTask activiti:delegateExpression="#{svnService}"
name="PDF in SVN ablegen">
Code is executed when
process instances runs
through
@Named("svnService")
public class StorePDFDelegate implements JavaDelegate {
public void execute(DelegateExecution execution) throws Exception {
String someData = (String) execution.getVariable("someData");

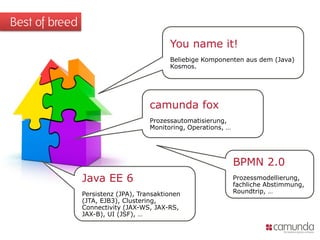

23. Best of breed
You name it!
Beliebige Komponenten aus dem (Java)
Kosmos.
camunda fox
Prozessautomatisierung,
Monitoring, Operations, …
BPMN 2.0
Java EE 6 Prozessmodellierung,
fachliche Abstimmung,
Persistenz (JPA), Transaktionen Roundtrip, …
(JTA, EJB3), Clustering,
Connectivity (JAX-WS, JAX-RS,
JAX-B), UI (JSF), …

24. Denn BPM kann uns wirklich helfen!

25. Gemeinsame Sprache und iteratives Vorgehen!
Prozesslandschaft
Inhalt: Prozess im Überblick
Ebene 1 Ziel: Schnelles Verständnis
Strategisches Semantik: logisch-abstrakt
Prozessmodell
Inhalt: Operative Abläufe
Ebene 2 Ziel: Abstimmung von Details
Fachlich Operatives Prozessmodell Semantik: physisch-konkret
(Business)
Technisch
(IT) Ebene 3a Inhalt: Technische Details
Ebene 3b
Technisches Ziel: Umsetzung
IT-Spezifikation
Prozessmodell Semantik: physisch-konkret
Mit Process Engine
Ebene 4b
Implementierung
Ohne Process Engine

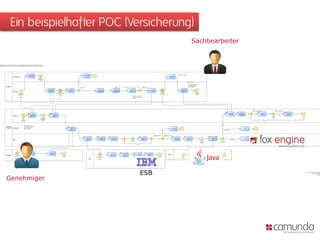

26. Ein beispielhafter POC (Versicherung)
Sachbearbeiter
ESB
Genehmiger

28. Und wir helfen auch gerne…
Proof Of
Concept & Training &
Kompakt Coaching
Workshops
fox, Activiti,
Beispiel: 5 Tage BPMN 2.0, …
Stabilisierte
Enterprise Projekt-
Edition unterstützung &
Ressourcen,
Subscription & Partner
24x7 Support

29. Vielen Dank!

30. camunda services GmbH
Vielen Dank! Zossener Str. 55-58
1096 Berlin
1
Telefon: +49 30 664 0409-00
Telefax: +49 30 664 0409-29
Email: info@camunda.com
Bernd Rücker
Geschäftsführer
bernd.ruecker@camunda.com
Dreamteam BPM + Java EE
München, 06.11.2012
Der Praxis-Blog zu BPM:
www.bpm-guide.de
