1. Herzlich Willkommen
13.10.2014
1
Fachveranstaltung Gute Raumluft
16.10.2014 in Zürich/ 13.11.2014 in Bern

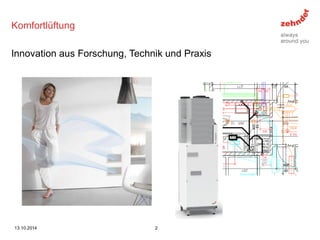

2. Komfortlüftung
Innovation aus Forschung, Technik und Praxis
13.10.2014
2

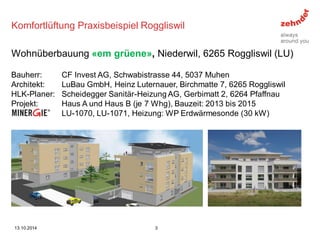

3. Komfortlüftung Praxisbeispiel Roggliswil
Bauherr: CF Invest AG, Schwabistrasse 44, 5037 Muhen
Architekt: LuBau GmbH, Heinz Luternauer, Birchmatte 7, 6265 Roggliswil
HLK-Planer: Scheidegger Sanitär-Heizung AG, Gerbimatt 2, 6264 Pfaffnau
Projekt: Haus A und Haus B (je 7 Whg), Bauzeit: 2013 bis 2015
Minergie: LU-1070, LU-1071, Heizung: WP Erdwärmesonde (30 kW)
Wohnüberbauung «em grüene», Niederwil, 6265 Roggliswil (LU)
13.10.2014
3

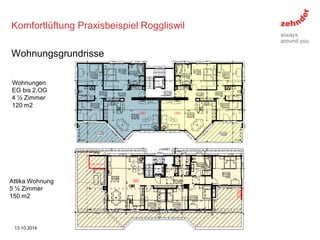

4. Komfortlüftung Praxisbeispiel Roggliswil
.
Wohnungsgrundrisse
13.10.2014
4
Wohnungen
EG bis 2.OG
4 ½ Zimmer
120 m2
Attika Wohnung
5 ½ Zimmer
150 m2

5. Komfortlüftung Praxisbeispiel Roggliswil
Lüftungskonzept Wohnung EG bis 2.OG
V=140m3/h, gesamte Luftverteilung inkl. Fort- und Aussenluft in Decke über Whg eingelegt
13.10.2014
5
Aussenluft ab nord-west bzw. süd-ost Fassade, hygienisch einwandfrei Umgebung
Fortluft ab nord-ost Fassade mit Abstand zu Fenstern und Zuluft (nicht in jeder Gemeinde möglich)
Standort des Lüftungsgerätes im Wandschrank DU/WC (schalltechnisch wenig empfindlicher Bereich)
Abluft im Deckenbereich: Bad (40m3/h), Dusche (40m3/h), Küche (60m3/h)
Zuluft im Deckenbereich: Zimmer 1 (30m3/h), Zimmer 2 (30m3/h), Eltern (40m3/h), Wohnen (40m3/h)

6. Komfortlüftung Praxisbeispiel Roggliswil
.
Vergleich Platzbedarf der Komfortlüftung in Wohnräumen
13.10.2014
6
Roggliswil Whg EG-2.OG:
Platzbedarf ComfoAir 330 SL mit abgestimmtem Schalldämpferpaket im Einbauschrank: nur 0.4m2!
Standardsituation:
ComfoAir 350 mit separaten Schalldämpfern in Reduit

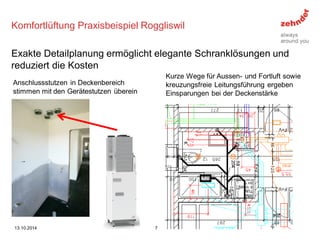

7. Komfortlüftung Praxisbeispiel Roggliswil
Exakte Detailplanung ermöglicht elegante Schranklösungen und reduziert die Kosten
13.10.2014
7
Anschlussstutzen in Deckenbereich stimmen mit den Gerätestutzen überein
Kurze Wege für Aussen- und Fortluft sowie kreuzungsfreie Leitungsführung ergeben Einsparungen bei der Deckenstärke

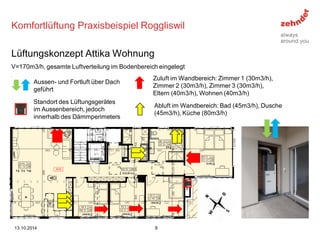

8. Komfortlüftung Praxisbeispiel Roggliswil
.
Lüftungskonzept Attika Wohnung
V=170m3/h, gesamte Luftverteilung im Bodenbereich eingelegt
13.10.2014
8
Aussen- und Fortluft über Dach geführt
Standort des Lüftungsgerätes im Aussenbereich, jedoch innerhalb des Dämmperimeters
Abluft im Wandbereich: Bad (45m3/h), Dusche (45m3/h), Küche (80m3/h)
Zuluft im Wandbereich: Zimmer 1 (30m3/h), Zimmer 2 (30m3/h), Zimmer 3 (30m3/h),
Eltern (40m3/h), Wohnen (40m3/h)

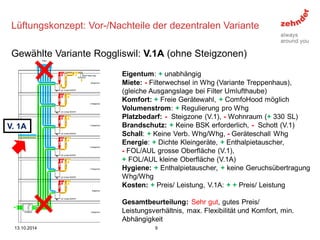

9. Lüftungskonzept: Vor-/Nachteile der dezentralen Variante
Gewählte Variante Roggliswil: V.1A (ohne Steigzonen)
13.10.2014
9
Eigentum: + unabhängig
Miete: - Filterwechsel in Whg (Variante Treppenhaus), (gleiche Ausgangslage bei Filter Umlufthaube)
Komfort: + Freie Gerätewahl, + ComfoHood möglich Volumenstrom: + Regulierung pro Whg
Platzbedarf: - Steigzone (V.1), - Wohnraum (+ 330 SL)
Brandschutz: + Keine BSK erforderlich, - Schott (V.1)
Schall: + Keine Verb. Whg/Whg, - Geräteschall Whg
Energie: + Dichte Kleingeräte, + Enthalpietauscher, - FOL/AUL grosse Oberfläche (V.1),
+ FOL/AUL kleine Oberfläche (V.1A)
Hygiene: + Enthalpietauscher, + keine Geruchsübertragung Whg/Whg
Kosten: + Preis/ Leistung, V.1A: + + Preis/ Leistung
Gesamtbeurteilung: Sehr gut, gutes Preis/ Leistungsverhältnis, max. Flexibilität und Komfort, min. Abhängigkeit
V. 1A

10. Schallanforderungen bei dezentralen Lüftungsgeräten
.
Messresultate belegen: ComfoAir 330 SL ausgesprochen leise!
13.10.2014
10
Bei dezentralen Lüftungsanlagen sind meistens die Ventilatoren die kritische Schallquelle. Der Schallleistungspegel von Ventilatoren bei Komfortlüftungsgeräten hängt unter anderem vom Förderdruck ab. Bei einer Reduktion des Förderdrucks reduziert sich auch der Schallleistungspegel (Roggliswil: Variante V.1A erzeugt minimale Druckverluste, da Aussen- und Fortluftleitungen nicht über Steigzonen geführt werden)
Messresultate bei vergleichbaren Objekten belegen, dass mit dem neuen ComfoAir 330 SL bei einer geeigneten Platzierung und einer maximalen Auslastung des Gerätes von 50% auf Betriebsstufe, die erhöhten Anforderungen (25dB(A)) der SIA-Norm 181 für Dauergeräusche problemlos eingehalten werden können. Der hörbare Schalldruckpegel liegt in den Zimmern bei ca. 18 dB(A) und ist bei einem Grundgeräuschpegel von 14-15 dB(A) kaum mehr wahrnehmbar!

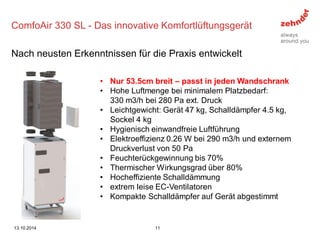

11. •Nur 53.5cm breit – passt in jeden Wandschrank
•Hohe Luftmenge bei minimalem Platzbedarf: 330 m3/h bei 280 Pa ext. Druck
•Leichtgewicht: Gerät 47 kg, Schalldämpfer 4.5 kg, Sockel 4 kg
•Hygienisch einwandfreie Luftführung
•Elektroeffizienz 0.26 W bei 290 m3/h und externem Druckverlust von 50 Pa
•Feuchterückgewinnung bis 70%
•Thermischer Wirkungsgrad über 80%
•Hocheffiziente Schalldämmung
•extrem leise EC-Ventilatoren
•Kompakte Schalldämpfer auf Gerät abgestimmt
ComfoAir 330 SL - Das innovative Komfortlüftungsgerät
Nach neusten Erkenntnissen für die Praxis entwickelt
13.10.2014
11

12. .
ComfoAir 330 SL - Das innovative Komfortlüftungsgerät
Luftführung - Im Vergleich mit einem Standardprodukt
13.10.2014
12
ComfoAir 330 SL in Systembauweise mit optimierter Luftführung
Standardlüftungsgerät in Modulbauweise, minimal isoliert, ohne Optimierung der Luftführung
Schalldämpfer mit abgestimmter Geometrie auf das Gerät ergibt trotz minimaler Ausmasse eine maximale Schallabsorption
Geräteaufbau aus hochisolierendem, hygienisch einwandfreiem EPP, ohne Ecken und Kanten

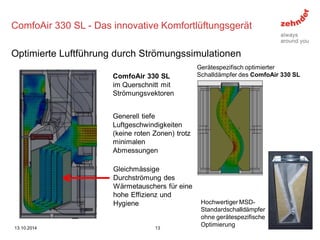

13. ComfoAir 330 SL - Das innovative Komfortlüftungsgerät
Optimierte Luftführung durch Strömungssimulationen
13.10.2014
13
ComfoAir 330 SL im Querschnitt mit Strömungsvektoren
Gleichmässige Durchströmung des Wärmetauschers für eine hohe Effizienz und Hygiene
Generell tiefe Luftgeschwindigkeiten (keine roten Zonen) trotz
minimalen Abmessungen
Gerätespezifisch optimierter Schalldämpfer des ComfoAir 330 SL
Hochwertiger MSD- Standardschalldämpfer ohne gerätespezifische Optimierung

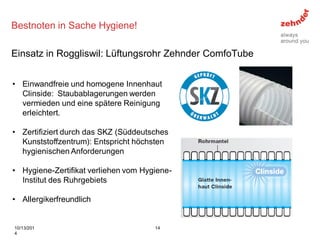

14. Bestnoten in Sache Hygiene!
10/13/2014
14
Einsatz in Roggliswil: Lüftungsrohr Zehnder ComfoTube
•Einwandfreie und homogene Innenhaut Clinside: Staubablagerungen werden vermieden und eine spätere Reinigung erleichtert.
•Zertifiziert durch das SKZ (Süddeutsches Kunststoffzentrum): Entspricht höchsten hygienischen Anforderungen
•Hygiene-Zertifikat verliehen vom Hygiene- Institut des Ruhrgebiets
•Allergikerfreundlich

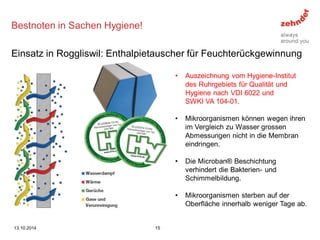

15. Bestnoten in Sachen Hygiene!
•Auszeichnung vom Hygiene-Institut des Ruhrgebiets für Qualität und Hygiene nach VDI 6022 und SWKI VA 104-01.
•Mikroorganismen können wegen ihren im Vergleich zu Wasser grossen Abmessungen nicht in die Membran eindringen.
•Die Microban® Beschichtung verhindert die Bakterien- und Schimmelbildung.
•Mikroorganismen sterben auf der Oberfläche innerhalb weniger Tage ab.
Einsatz in Roggliswil: Enthalpietauscher für Feuchterückgewinnung
13.10.2014
15

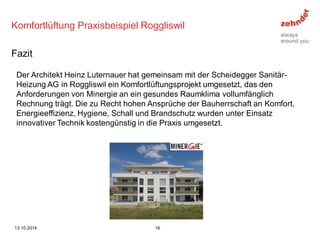

16. Komfortlüftung Praxisbeispiel Roggliswil
Der Architekt Heinz Luternauer hat gemeinsam mit der Scheidegger Sanitär- Heizung AG in Roggliswil ein Komfortlüftungsprojekt umgesetzt, das den Anforderungen von Minergie an ein gesundes Raumklima vollumfänglich Rechnung trägt. Die zu Recht hohen Ansprüche der Bauherrschaft an Komfort, Energieeffizienz, Hygiene, Schall und Brandschutz wurden unter Einsatz innovativer Technik kostengünstig in die Praxis umgesetzt.
Fazit
13.10.2014
16

17. Vielen Dank für Ihre Aufmerksamkeit!
13.10.2014
17
