Das Dokument beschreibt die Herausforderungen und Lösungen der T-Systems MMS im Bereich DevOps und CI/CD in einem Multi-Cloud-Umfeld. Es zeigt ein DevOps-Framework auf, das automatisierte, qualitätsgesicherte Bereitstellungen und modulare Komponenten umfasst, um die Effizienz in der Softwareentwicklung und im Betrieb zu steigern. Zudem werden Best Practices zur Entwicklung und Implementierung von Cloud-Infrastrukturen, insbesondere mit Terraform und Puppet, vorgestellt.

1. DevOps-CI/CD-Automatisierung in einem multi-
cloud-Umfeld
Ralf Knobloch, rene Kießig, Jens Großmann
„EinfachEr lEbEn mit
DevOps bEi dEr mmS !!“

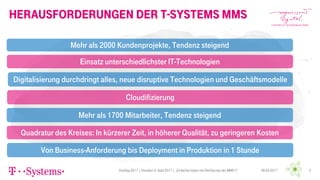

2. Herausforderungen der T-Systems MMS
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 2
Mehr als 2000 Kundenprojekte, Tendenz steigend
Digitalisierung durchdringt alles, neue disruptive Technologien und Geschäftsmodelle
Einsatz unterschiedlichster IT-Technologien
Cloudifizierung
Mehr als 1700 Mitarbeiter, Tendenz steigend
Quadratur des Kreises: In kürzerer Zeit, in höherer Qualität, zu geringeren Kosten
Von Business-Anforderung bis Deployment in Produktion in 1 Stunde

4. Devops-Framework

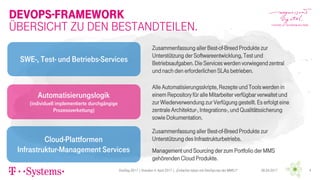

Übersicht zu den Bestandteilen.
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 4
SWE-, Test- und Betriebs-Services
Cloud-Plattformen
Infrastruktur-Management Services
Automatisierungslogik
(individuell implementierte durchgängige
Prozessverkettung)
Zusammenfassung aller Best-of-Breed Produkte zur
Unterstützung der Softwareentwicklung, Test und
Betriebsaufgaben. Die Services werden vorwiegend zentral
und nach den erforderlichen SLAs betrieben.
Alle Automatisierungsskripte, Rezepte und Tools werden in
einem Repository für alle Mitarbeiter verfügbar verwaltet und
zur Wiederverwendung zur Verfügung gestellt. Es erfolgt eine
zentrale Architektur-, Integrations-, und Qualitätssicherung
sowie Dokumentation.
Zusammenfassung aller Best-of-Breed Produkte zur
Unterstützung des Infrastrukturbetriebs.
Management und Sourcing der zum Portfolio der MMS
gehörenden Cloud Produkte.

5. DevOps-Framework
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 5

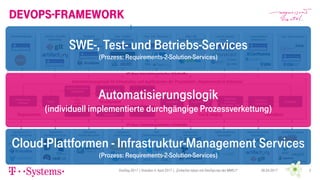

Automatisierungslogik
(individuell implementierte durchgängige Prozessverkettung)
SWE-, Test- und Betriebs-Services
(Prozess: Requirements-2-Solution-Services)
Cloud-Plattformen - Infrastruktur-Management Services
(Prozess: Requirements-2-Solution-Services)

6. DevOps-framework – 10 Design-Paradigmen
(10 Gebote)
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 6
Nr. Beschreibung
1. Die Bereitstellung von Komponenten des Frameworks sowie der Update von bereits im Einsatz befindlichen Framework-Komponentenerfolgt automatisiert und
qualitätsgesichert und getestet.
2. Die Bestellung der DevOps-Framework-Komponenten erfolgt über My-Servicein festen Paket-Bundeln. Einzelne do-Services sind später über MyService anpassbar. Die
Architektur, die Nutzerberechtigungen sowie die Anforderungen der zu verwendenden Tools setzen eine Integrationsmöglichkeit in MyService und TALEND voraus.
3. Everything is code (SDx - Software defined everything), alles ist als Sourcecode versionierbar und änderbar.
4. Das DevOps-Framework und seine Komponenten sollen unabhängig von Hardwareanbietern und Cloud-agnostischfunktionieren. Weiterhin sind die einzelnen Services
modular aufgesetzt, so dass diese jeweils in enger Kopplung an Puppet auch einzeln einsetzbar sind.
5. Die Architektur des DevOps-Frameworks folgt dem Grundsatz Security by Design.
6. Die Komponenten des DevOps-Frameworks laufensowohl lokal auf dem lokalen Entwicklungs-PC (Windows7/10, Mac OS) als auch unter VMWARE, AWS, AZURE und
OTC und verhalten sich auf allen Umgebungengleich. DevOps-Framework Entwicklung lokal und in der Cloud ist transparent.
7. Alle genutzte SW ist OSS und Freeware, frei von Nachnutzungsrechten, unsere SW ist potentiell als OSS veröffentlichbar.
8. Als zentrales Konfigurationmanagement wird im DevOps-Framework Puppet eingesetzt. Alle Komponenten des DevOps-Frameworkwerden darüber installiert und
konfiguriert.
9. Das DevOps-Framework soll so einfach und robust wie möglich gebaut werden. Die Nutzung und Erweiterung soll einfachsein.
10. Soviel wie möglich Funktionen sollen über eine Self-Service-Portal Funktionalität zur Verfügung gestellt werden.

7. Devops – UmsetzungsBeispiele
MMSPuppet-Modul-Template
Best-Practice-Vorlage zum Erstellen
neuer Puppet-Module
Showcase AdobeExperience
Manager
Eine Beispiel-Implementierung des
gesamten DevOps-Frameworks
Eine Auswahl aus dem DevOps-framework
Terraform
Infrastructure as Code
1
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 06.04.2017 7

8. 8
Puppet = IT – Infrastruktur –
Programmierung
DevDay 2017| Dresden4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 06.04.2017 8

9. Puppet-Entwicklung
DevDay 2017| Dresden4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 906.04.2017

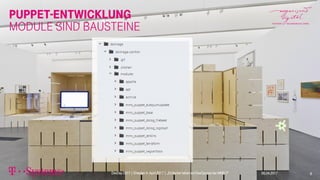

Module sind Bausteine

10. MMS Puppet-Modul-Template
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 1006.04.2017
Das Problem
Puppet ist toll, aber: wieschreibe ich gute Puppet-
Module?
Wie kann ich meinen Puppet-Code testen?
Ich bindoch nicht der erste, der ein Puppet-Modul für X
braucht!

11. MMS Puppet-Modul-Template
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 1106.04.2017
Die Lösung
Einfacher Befehl: puppet module generate
Unit- und Integrationstests fertig konfiguriert
Lokale, unabhängige Entwicklungsumgebung
Best Practices der Community &der MMS (Innersource)

12. MMS Puppet-Modul-Template
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 1206.04.2017
Unsere Vorteile
Einfacher Start in diePuppet-Modul-Entwicklung
Tests von derersten Zeile Code: Test-Driven Development
Entwicklung ohne Notwendigkeit von Commit/Push
Gemeinsames Arbeiten in MMS und Community dank
Best-Practice-Standard

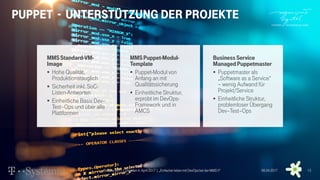

13. MMSStandard-VM-
 Hohe Qualität,
Produktionstauglich
 Sicherheit inkl. SoC-
Listen-Antworten
 Einheitliche Basis Dev–
Test–Ops und über alle
Plattformen
MMSPuppet-Modul-
Template
 Puppet-Modul von
Anfang an mit
Qualitätssicherung
 Einheitliche Struktur,
erprobt im DevOps-
Framework und in
AMCS
Business Service
ManagedPuppetmaster
 Puppetmaster als
„Software as a Service“
– wenig Aufwand für
Projekt/Service
 Einheitliche Struktur,
problemloser Übergang
Dev–Test–Ops
Puppet - Unterstützung der Projekte
DevDay 2017| Dresden4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 06.04.2017 13

14. Devops – UmsetzungsBeispiele
1406.04.2017
MMSPuppet-Modul-Template
Best-Practice-Vorlage zum Erstellen
neuer Puppet-Module
Showcase AdobeExperience
Manager
Eine Beispiel-Implementierung des
gesamten DevOps-Frameworks
Eine Auswahl aus dem DevOps-framework
Terraform
Infrastructure as Code
2
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“

15. DevOps mit TerRaform
CoDE Once in every Cloud Run‘s
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 15

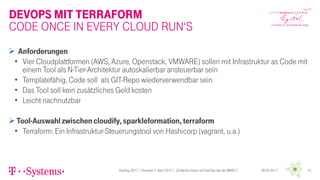

 Anforderungen
• Vier Cloudplattformen (AWS, Azure, Openstack, VMWARE) sollen mit Infrastruktur as Code mit
einem Tool als N-Tier-Architektur autoskalierbar ansteuerbar sein
• Templatefähig, Code soll als GIT-Repo wiederverwendbar sein
• Das Tool soll kein zusätzliches Geld kosten
• Leicht nachnutzbar
Tool-Auswahlzwischencloudify,sparkleformation,terraform
• Terraform: Ein Infrastruktur-Steuerungstool von Hashicorp (vagrant, u.a.)

16. DevOps mit TerRaform
CoDE Once in every Cloud Run‘s
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 16

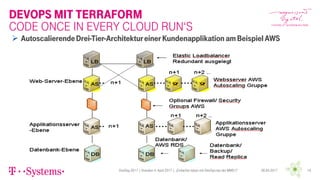

 AutoscalierendeDrei-Tier-ArchitektureinerKundenapplikationamBeispielAWS

17. DevOps mit TerRaform
CoDE Once in every Cloud Run‘s
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 17
 Terraform
• Resource Graph: terraform graph | dot –Tpng > demo.png

18. 18
Terraform

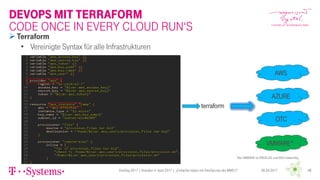

• Vereinigte Syntax für alle Infrastrukturen
terraform
AWS
AZURE
OTC
VMWARE*
*Bei VMWARE ist VREALIZE und NSX notwendig
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 18
DevOps mit TerRaform
CoDE Once in every Cloud Run‘s

19. Devops – UmsetzungsBeispiele
1906.04.2017
MMSPuppet-Modul-Template
Best-Practice-Vorlage zum Erstellen
neuer Puppet-Module
Showcase AdobeExperience
Manager
Eine Beispiel-Implementierung des
gesamten DevOps-Frameworks
Eine Auswahl aus dem DevOps-framework
Terraform
Infrastructure as Code
3
DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“

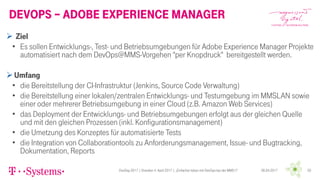

20. DevOps – Adobe experience Manager
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 20
 Ziel
• Es sollen Entwicklungs-, Test- und Betriebsumgebungen für Adobe Experience Manager Projekte
automatisiert nach dem DevOps@MMS-Vorgehen "per Knopdruck" bereitgestellt werden.
Umfang
• die Bereitstellung der CI-Infrastruktur (Jenkins, Source Code Verwaltung)
• die Bereitstellung einer lokalen/zentralen Entwicklungs- und Testumgebung im MMSLAN sowie
einer oder mehrerer Betriebsumgebung in einer Cloud (z.B. Amazon Web Services)
• das Deployment der Entwicklungs- und Betriebsumgebungen erfolgt aus der gleichen Quelle
und mit den gleichen Prozessen (inkl. Konfigurationsmanagement)
• die Umetzung des Konzeptes für automatisierte Tests
• die Integration von Collaborationtools zu Anforderungsmanagement, Issue- und Bugtracking,
Dokumentation, Reports

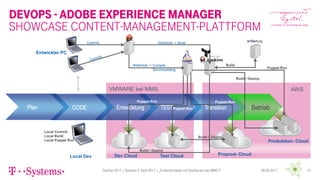

21. DevOps - Adobe experience Manager
Showcase Content-management-plattform
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 21
CODE Entwicklung TEST Transition
Dev Cloud Test Cloud Preprod- Cloud
Produktion- Cloud
Commit
Betrieb
AWSVMWARE bei MMS
Local Dev
Webhook -> Build
Webhook -> Compile
Servicecatalog
Puppet-Run
Puppet-Run
Puppet-Run
Puppet-Run
Build
Build / Deploy
Build / Deploy
Local Commit
Local Build
Local Puppet Run
Plan
Entwickler PC
Build / Deploy

22. DevOps – Framework
Ausblick
Industrialisierung mittels
Automatisierung von Entwicklung, Test
und Betrieb ist notwendig um die
Unternehmensziele der MMS zu
erreichen
 Ausbau der Multi-Cloud-Fähigkeit
 Funktionen für automatische Anonymisierung und
Pseudonymisierung (gemäß den Anforderungen des BSI)
 Komplette automatische Verkettung der einzelnen Schritte in
Entwicklung, Test und Betrieb
 Zentrales Lifecycle Management inklusive Versionierung und
Release-Steuerung für IaaS/PaaS-Stack-Umgebungen,
Container -Services
 Such- und Evaluierungs-Funktion für Software Pattern,
Sourcecode Artefakte und UML-Diagramme für die
Wiederverwendung von bereits gelösten Problemen –
Vermeidung „reiventing the wheel“
 Integration von weiteren Test-Automatisierungsplattformen
 Robotic Process Automation durch Einsatz von KI im Betrieb
06.04.2017DevDay 2017 | Dresden 4. April 2017 | „Einfacher leben mit DevOps bei der MMS !!“ 22

23. Fragen ?
Rene Kießig
Entwickler/Buildmanager
Rene.Kiessig@t-systems.com
Ralf Knobloch
Principal DevOps Architekt
Ralf.Knobloch@t-systems.com
