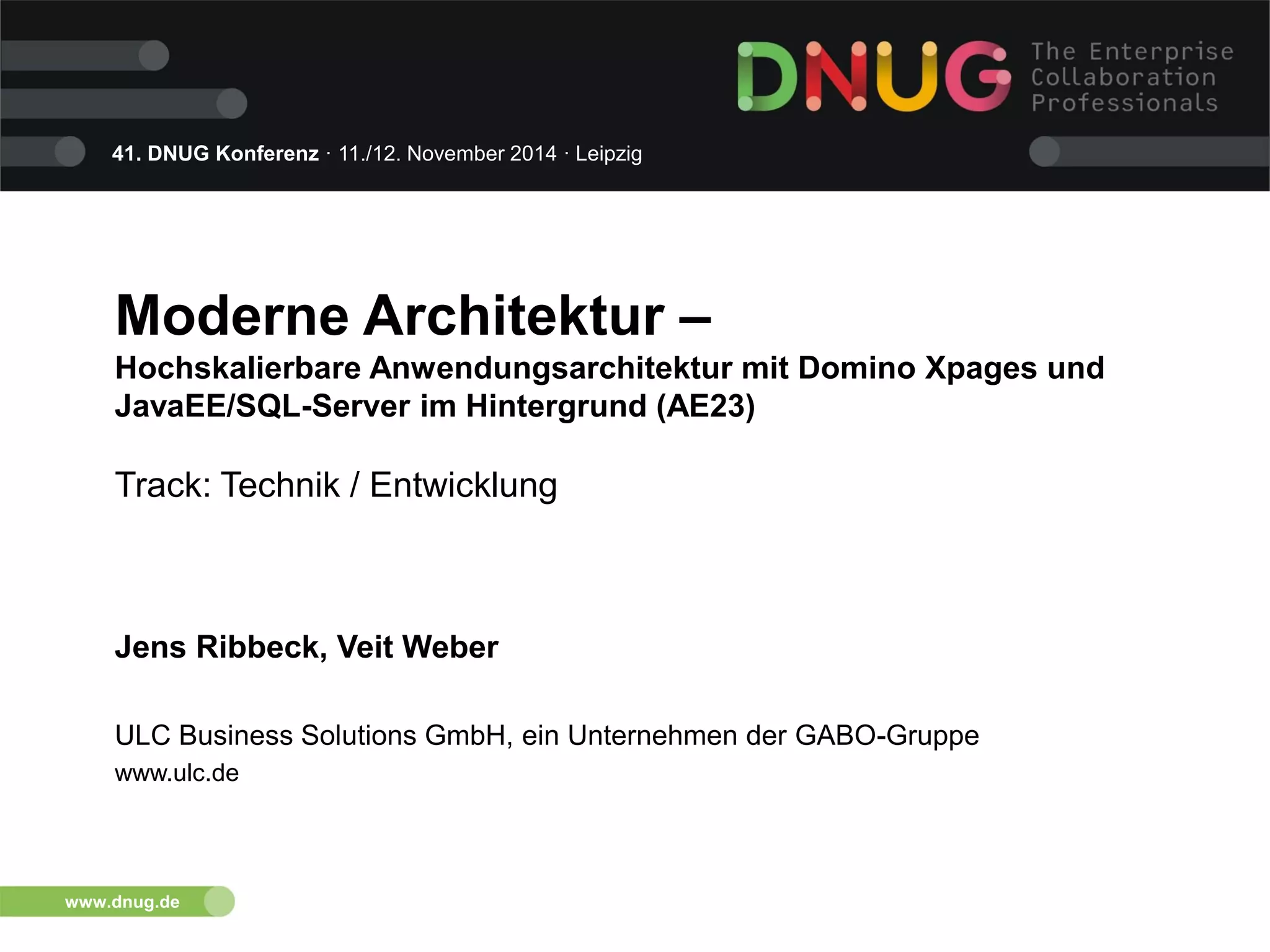

1. 41. DNUG Konferenz · 11./12. November 2014 · Leipzig
www.dnug.de
Moderne Architektur –
Hochskalierbare Anwendungsarchitektur mit Domino Xpages und
JavaEE/SQL-Server im Hintergrund (AE23)
Track: Technik / Entwicklung
Jens Ribbeck, Veit Weber
ULC Business Solutions GmbH, ein Unternehmen der GABO-Gruppe
www.ulc.de

2. www.dnug.de
Die Referenten
Jens Ribbeck
IBM Notes / Domino seit 1999
Anwender, Entwickler und
Administrator
Schwerpunkte:
Prozessmanagement,
Integration,
Schnittstellen
Veit Weber
IBM Notes / Domino seit 2003
Softwarearchitekt und Entwickler
Schwerpunkte:
Webanwendungen
im JavaEE-und
Domino-Umfeld
www.ulc.de
ULC Business Solutions GmbH
IBM Premier Business Partner
Full Service Provider, IBM Collaboration Software
GABO GmbH & Co. KG
Führender technologieübergreifender Lösungsanbieter im Bereich
Geschäftsprozessoptimierung und IT-basierter Möglichkeiten der
Zusammenarbeit

3. Unser Interesse:
Architektur

4. Unsere Erfahrungen:
IBM Technologiestack
(Notes/Domino, Sametime, Connections)

5. Unsere Aufgaben:
Entwicklung optimaler
Anwendungs-Architekturen für konkrete
Kundenaufgaben
(auch „auf der grünen Wiese“)

6. www.dnug.de

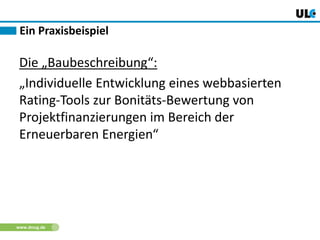

Ein Praxisbeispiel
Die „Baubeschreibung“:
„Individuelle Entwicklung eines webbasierten
Rating-Tools zur Bonitäts-Bewertung von
Projektfinanzierungen im Bereich der
Erneuerbaren Energien“

7. www.dnug.de

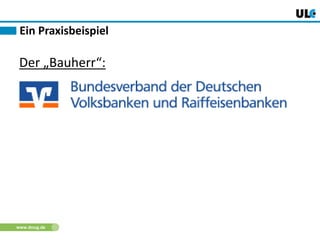

Ein Praxisbeispiel
Der „Bauherr“:

8. www.dnug.de
Ein Praxisbeispiel
Das „Baugrundstück“:
• Genau spezifizierte fachliche Anforderungen in
einem Lastenheft
• Vorhandene Notes/Domino-Infrastruktur, die
möglichst genutzt werden soll
• Vorhandenes „Modell“  ein Excel-Prototyp

9. www.dnug.de
Ein Praxisbeispiel

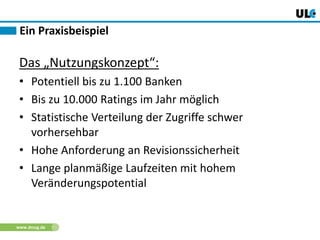

Das „Nutzungskonzept“:
• Potentiell bis zu 1.100 Banken
• Bis zu 10.000 Ratings im Jahr möglich
• Statistische Verteilung der Zugriffe schwer
vorhersehbar
• Hohe Anforderung an Revisionssicherheit
• Lange planmäßige Laufzeiten mit hohem
Veränderungspotential

10. www.dnug.de
Die Planung
(Domino-Server)
?

11. www.dnug.de

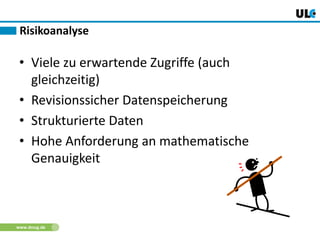

• Viele zu erwartende Zugriffe (auch
gleichzeitig)
• Revisionssicher Datenspeicherung
• Strukturierte Daten
• Hohe Anforderung an mathematische
Genauigkeit
Risikoanalyse

12. www.dnug.de

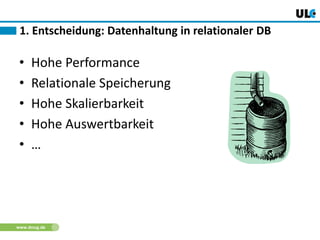

• Hohe Performance
• Relationale Speicherung
• Hohe Skalierbarkeit
• Hohe Auswertbarkeit
• …
1. Entscheidung: Datenhaltung in relationaler DB

13. www.dnug.de
Das Modell – der klassische Weg
MS-SQL Datenbank
(Modell)
Frontend
(Web-Browser)
Application View-Implementierung
(XPages, ExtJS, HTTP)
Application Controller-
Implementierung
Domino HTTP-
Task mit IBM
JVM
IBM Domino Server
MS-SQL Server

14. www.dnug.de

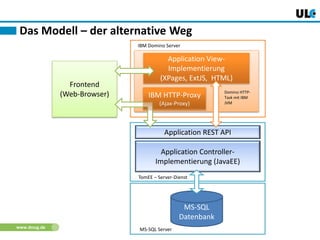

Das Modell – der alternative Weg
Application REST API
Application Controller-
Implementierung (JavaEE)
MS-SQL
Datenbank
Frontend
(Web-Browser)
Application View-
Implementierung
(XPages, ExtJS, HTML)
IBM HTTP-Proxy
(Ajax-Proxy)
Domino HTTP-
Task mit IBM
JVM
IBM Domino Server
TomEE – Server-Dienst
MS-SQL Server

15. www.dnug.de

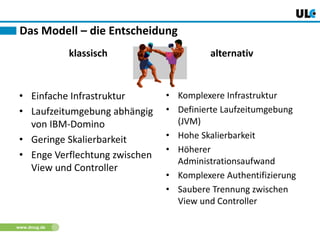

Das Modell – die Entscheidung
• Einfache Infrastruktur
• Laufzeitumgebung abhängig
von IBM-Domino
• Geringe Skalierbarkeit
• Enge Verflechtung zwischen
View und Controller
• Komplexere Infrastruktur
• Definierte Laufzeitumgebung
(JVM)
• Hohe Skalierbarkeit
• Höherer
Administrationsaufwand
• Komplexere Authentifizierung
• Saubere Trennung zwischen
View und Controller
klassisch alternativ

16. www.dnug.de

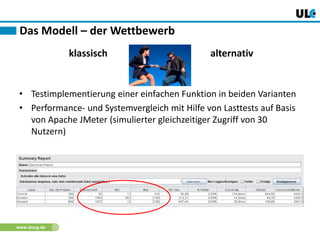

• Testimplementierung einer einfachen Funktion in beiden Varianten
• Performance- und Systemvergleich mit Hilfe von Lasttests auf Basis
von Apache JMeter (simulierter gleichzeitiger Zugriff von 30
Nutzern)
Das Modell – der Wettbewerb
klassisch alternativ

17. www.dnug.de
2. Entscheidung: Verteilte Architektur
„Umzug der Arbeiter ins
neugebaute Funktionsgebäude“

18. Der Bau …

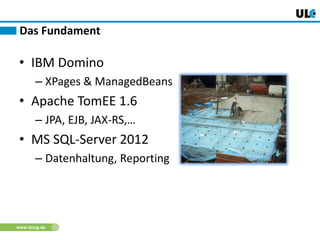

19. www.dnug.de
• IBM Domino
– XPages & ManagedBeans
• Apache TomEE 1.6
– JPA, EJB, JAX-RS,…
• MS SQL-Server 2012
– Datenhaltung, Reporting
Das Fundament

20. www.dnug.de

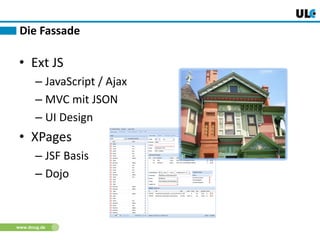

• Ext JS
– JavaScript / Ajax
– MVC mit JSON
– UI Design
• XPages
– JSF Basis
– Dojo
Die Fassade

21. www.dnug.de

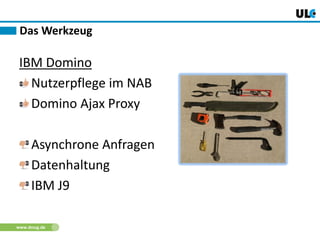

IBM Domino
Nutzerpflege im NAB
Domino Ajax Proxy
Asynchrone Anfragen
Datenhaltung
IBM J9
Das Werkzeug

22. www.dnug.de

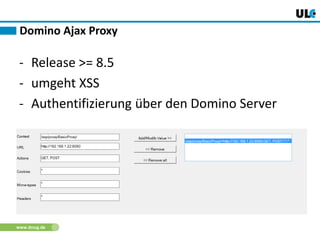

- Release >= 8.5
- umgeht XSS
- Authentifizierung über den Domino Server
Domino Ajax Proxy

23. www.dnug.de

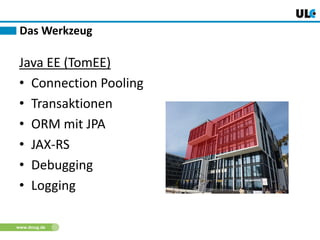

Java EE (TomEE)
• Connection Pooling
• Transaktionen
• ORM mit JPA
• JAX-RS
• Debugging
• Logging
Das Werkzeug

24. www.dnug.de

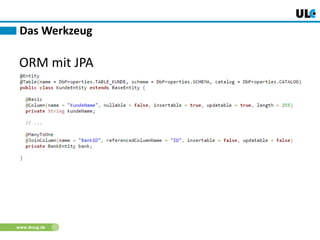

ORM mit JPA
Das Werkzeug

25. www.dnug.de
Enterprise Java Beans
Das Werkzeug

26. www.dnug.de

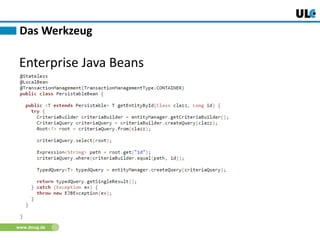

Enterprise Java Beans
Das Werkzeug

27. www.dnug.de

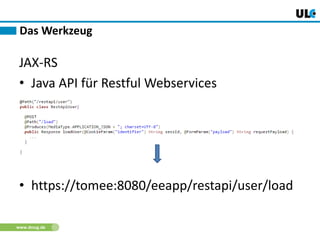

JAX-RS
• Java API für Restful Webservices
• https://tomee:8080/eeapp/restapi/user/load
Das Werkzeug

28. www.dnug.de

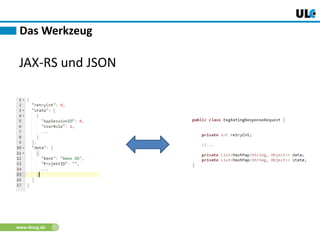

JAX-RS und JSON
Das Werkzeug

29. www.dnug.de

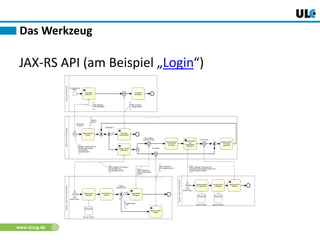

JAX-RS API (am Beispiel „Login“)
Das Werkzeug

30. www.dnug.de

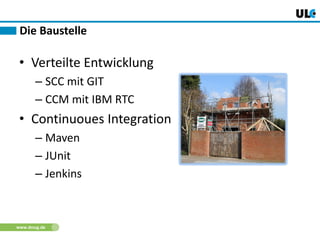

• Verteilte Entwicklung
– SCC mit GIT
– CCM mit IBM RTC
• Continuoues Integration
– Maven
– JUnit
– Jenkins
Die Baustelle

31. www.dnug.de

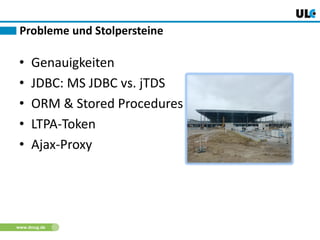

Probleme und Stolpersteine
• Genauigkeiten
• JDBC: MS JDBC vs. jTDS
• ORM & Stored Procedures
• LTPA-Token
• Ajax-Proxy

32. www.dnug.de

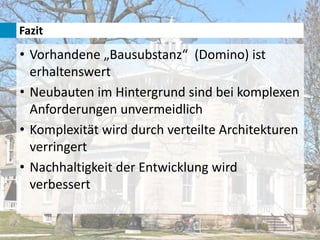

Fazit
• Vorhandene „Bausubstanz“ (Domino) ist
erhaltenswert
• Neubauten im Hintergrund sind bei komplexen
Anforderungen unvermeidlich
• Komplexität wird durch verteilte Architekturen
verringert
• Nachhaltigkeit der Entwicklung wird
verbessert

33. www.dnug.de

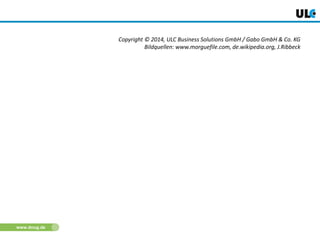

Copyright © 2014, ULC Business Solutions GmbH / Gabo GmbH & Co. KG
Bildquellen: www.morguefile.com, de.wikipedia.org, J.Ribbeck
