Die DNUG-Konferenz 2015 in Dortmund behandelte die Integration von BPM-Modelle basierend auf BPMN 2.0 und deren Ausführung in Kombination mit einer Open-Source-Workflow-Engine wie Camunda. Die Präsentation von Veit Weber und Jens Ribbeck von ULC Business Solutions beleuchtete die bestehenden Möglichkeiten zur Geschäftsprozessoptimierung und die Interaktion von Domino mit BPM-Plattformen. Ein besonderes Augenmerk lag auf der benutzerfreundlichen Integration und der Notwendigkeit von flexiblen Schnittstellen in der modernen IT-Landschaft.

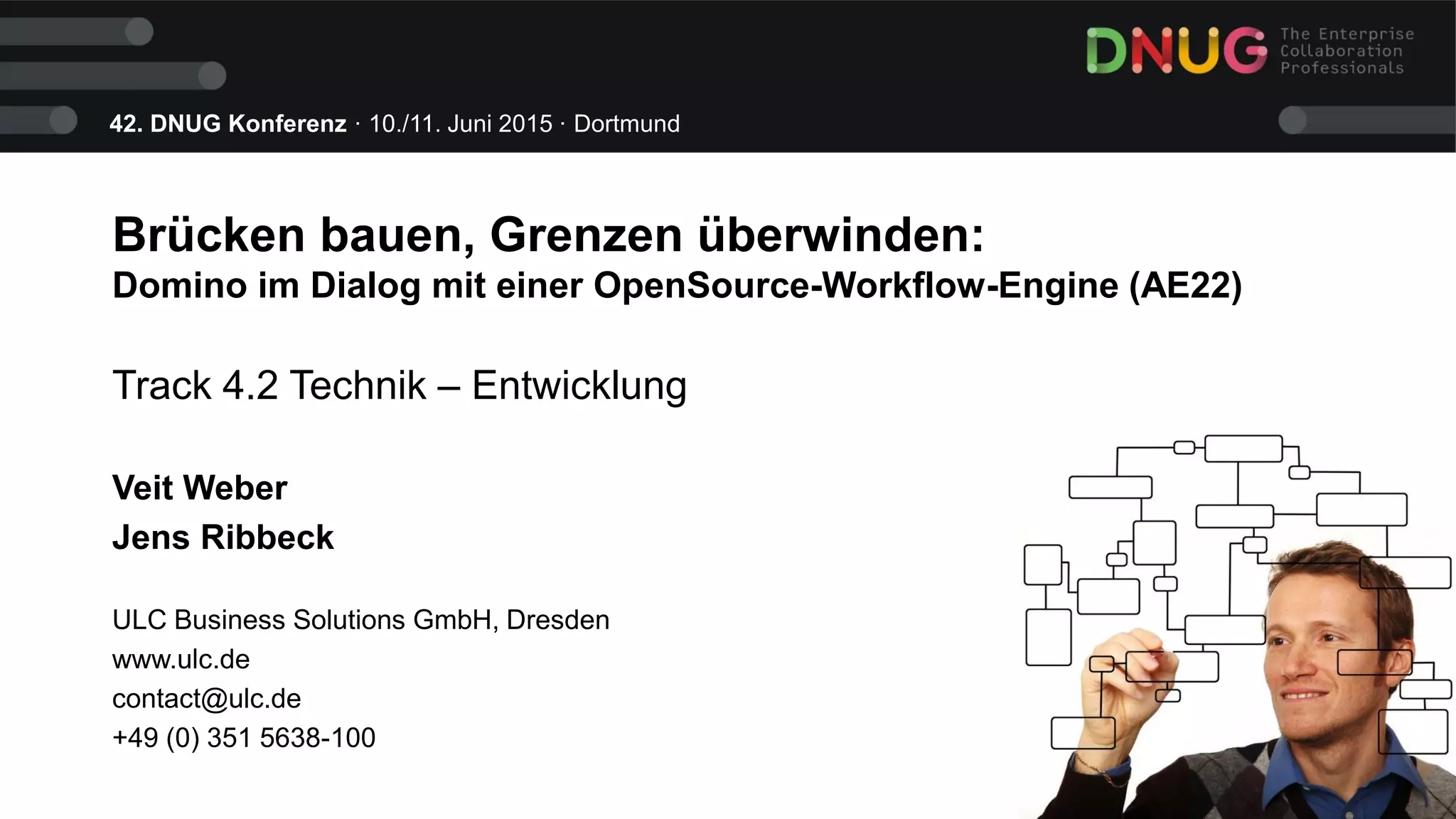

1. 42. DNUG Konferenz · 10./11. Juni 2015 · Dortmund
Brücken bauen, Grenzen überwinden:
Domino im Dialog mit einer OpenSource-Workflow-Engine (AE22)
Track 4.2 Technik – Entwicklung
Veit Weber
Jens Ribbeck
ULC Business Solutions GmbH, Dresden
www.ulc.de
contact@ulc.de
+49 (0) 351 5638-100

2. www.dnug.de
Jens Ribbeck
IBM Notes / Domino seit 1999
Anwender, Entwickler und Administrator
Schwerpunkte:
Prozessmanagement, Integration,
Schnittstellen
Die Referenten
Veit Weber
Softwarearchitekt und -entwickler
Schwerpunkte:
Webanwendungen im JavaEE-und
Domino-Umfeld
www.ulc.de
ULC Business Solutions GmbH
IBM Premier Business Partner
Full Service Provider, IBM Collaboration Software
GABO GmbH & Co. KG
Führender technologieübergreifender Lösungsanbieter im
Bereich Geschäftsprozessoptimierung und IT-basierter
Möglichkeiten der Zusammenarbeit

3. Was nimmt man
heute für BPM-
Modellierung und
-Ausführung ? Nimm BPMN 2.0 !

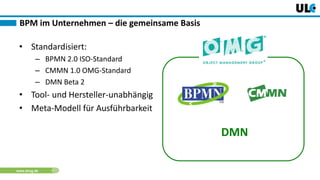

4. www.dnug.de
BPM im Unternehmen – die gemeinsame Basis
• Standardisiert:
– BPMN 2.0 ISO-Standard
– CMMN 1.0 OMG-Standard
– DMN Beta 2
• Tool- und Hersteller-unabhängig
• Meta-Modell für Ausführbarkeit
DMN

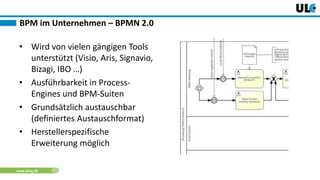

5. www.dnug.de
BPM im Unternehmen – BPMN 2.0
• Wird von vielen gängigen Tools
unterstützt (Visio, Aris, Signavio,
Bizagi, IBO …)
• Ausführbarkeit in Process-
Engines und BPM-Suiten
• Grundsätzlich austauschbar
(definiertes Austauschformat)
• Herstellerspezifische
Erweiterung möglich

6. www.dnug.de

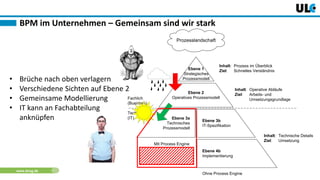

BPM im Unternehmen – Gemeinsam sind wir stark
Ebene 2
Operatives Prozessmodell
Ebene 3a
Technisches
Prozessmodell
Ebene 1
Strategisches
Prozessmodell
Ebene 3b
IT-Spezifikation
Ebene 4b
Implementierung
Prozesslandschaft
Inhalt: Prozess im Überblick
Ziel: Schnelles Verständnis
Inhalt: Operative Abläufe
Ziel: Arbeits- und
Umsetzungsgrundlage
Inhalt: Technische Details
Ziel: Umsetzung
Fachlich
(Business)
Technisch
(IT)
Mit Process Engine
Ohne Process Engine
• Brüche nach oben verlagern
• Verschiedene Sichten auf Ebene 2
• Gemeinsame Modellierung
• IT kann an Fachabteilung
anknüpfen

7. www.dnug.de

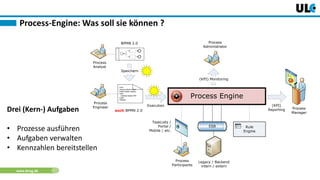

Process-Engine: Was soll sie können ?
(KPI)
Reporting
Rule
Engine
Process Engine
ESB
TaskLists /
Portal /
Mobile / etc.
Legacy / Backend
intern / extern
Process
Participants
(KPI) Monitoring
Process
Analyst
Process
Engineer
<xml>
<asass>sddsd</sdsd>
<sdds>sdsds</sdsds>
<sdd>
<sddsds>sddsd</fff>
</sdd>
</ffdfsdf>
BPMN 2.0
auch BPMN 2.0
Speichern
Execution
Process
Administrator
Process
Manager
Drei (Kern-) Aufgaben
• Prozesse ausführen
• Aufgaben verwalten
• Kennzahlen bereitstellen

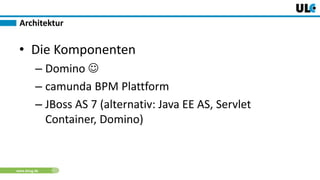

8. www.dnug.de
• Die Komponenten
– Domino 
– camunda BPM Plattform
– JBoss AS 7 (alternativ: Java EE AS, Servlet
Container, Domino)
Architektur

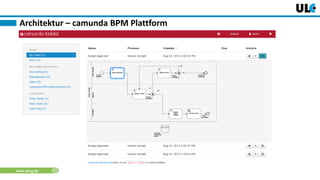

9. www.dnug.de
• camunda BPM Plattform
– Open Source BPM Plattform
• BPM Process Engine
• Framework
• Monitoring
• Taskmanagement
Architektur – camunda BPM Plattform

10. www.dnug.de

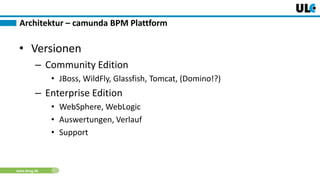

• Versionen
– Community Edition
• JBoss, WildFly, Glassfish, Tomcat, (Domino!?)
– Enterprise Edition
• WebSphere, WebLogic
• Auswertungen, Verlauf
• Support
Architektur – camunda BPM Plattform

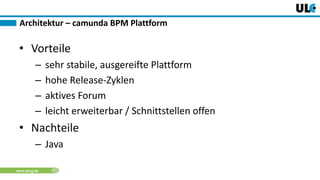

11. www.dnug.de
• Vorteile
– sehr stabile, ausgereifte Plattform
– hohe Release-Zyklen
– aktives Forum
– leicht erweiterbar / Schnittstellen offen
• Nachteile
– Java
Architektur – camunda BPM Plattform

12. www.dnug.de

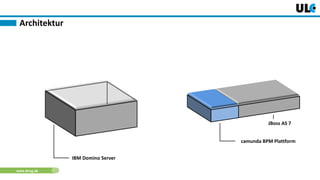

Architektur
JBoss AS 7
camunda BPM Plattform
IBM Domino Server

13. www.dnug.de

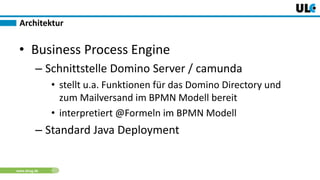

• Business Process Engine
– Schnittstelle Domino Server / camunda
• stellt u.a. Funktionen für das Domino Directory und
zum Mailversand im BPMN Modell bereit
• interpretiert @Formeln im BPMN Modell
– Standard Java Deployment
Architektur

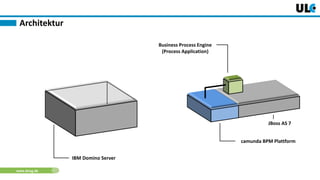

14. www.dnug.de
Architektur
JBoss AS 7
Business Process Engine
(Process Application)
camunda BPM Plattform
IBM Domino Server

15. www.dnug.de

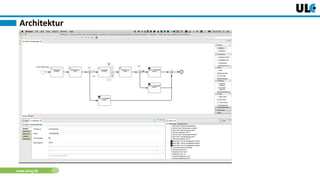

• Process Applications
– BPMN Model (portables XML)
• camunda Modeler
• Signavio Process Editor
• …
– Deployment über File Upload
Architektur

16. www.dnug.de

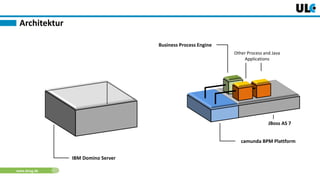

Architektur
JBoss AS 7
Business Process Engine
camunda BPM Plattform
Other Process and Java
Applications
IBM Domino Server

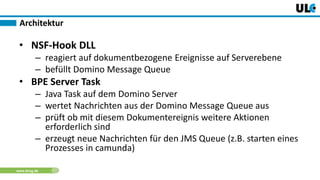

17. www.dnug.de
• NSF-Hook DLL
– reagiert auf dokumentbezogene Ereignisse auf Serverebene
– befüllt Domino Message Queue
• BPE Server Task
– Java Task auf dem Domino Server
– wertet Nachrichten aus der Domino Message Queue aus
– prüft ob mit diesem Dokumentereignis weitere Aktionen
erforderlich sind
– erzeugt neue Nachrichten für den JMS Queue (z.B. starten eines
Prozesses in camunda)
Architektur

18. www.dnug.de

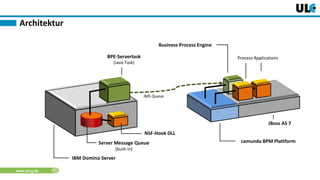

Architektur
JBoss AS 7
Business Process Engine
camunda BPM Plattform
Process Applications
NSF-Hook DLL
BPE-Servertask
(Java-Task)
IBM Domino Server
Server Message Queue
(built-in)
JMS Queue

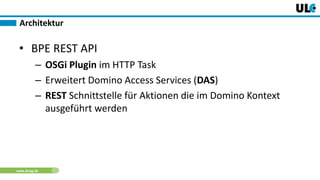

19. www.dnug.de
• BPE REST API
– OSGi Plugin im HTTP Task
– Erweitert Domino Access Services (DAS)
– REST Schnittstelle für Aktionen die im Domino Kontext
ausgeführt werden
Architektur

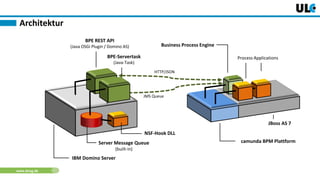

20. www.dnug.de
Architektur
JBoss AS 7
Business Process Engine
camunda BPM Plattform
Process Applications
JMS Queue
HTTP/JSON
NSF-Hook DLL
BPE-Servertask
(Java-Task)
IBM Domino Server
Server Message Queue
(built-in)
BPE REST API
(Java OSGi Plugin / Domino AS)

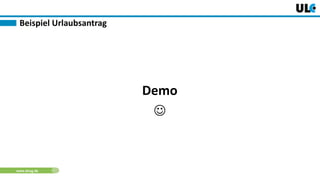

21. www.dnug.de
Demo

Beispiel Urlaubsantrag

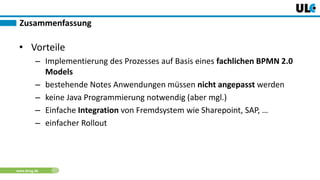

22. www.dnug.de
• Vorteile
– Implementierung des Prozesses auf Basis eines fachlichen BPMN 2.0
Models
– bestehende Notes Anwendungen müssen nicht angepasst werden
– keine Java Programmierung notwendig (aber mgl.)
– Einfache Integration von Fremdsystem wie Sharepoint, SAP, …
– einfacher Rollout
Zusammenfassung

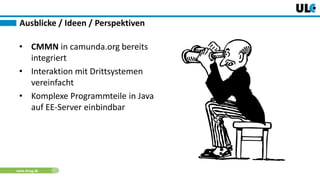

23. www.dnug.de
Ausblicke / Ideen / Perspektiven
• CMMN in camunda.org bereits
integriert
• Interaktion mit Drittsystemen
vereinfacht
• Komplexe Programmteile in Java
auf EE-Server einbindbar

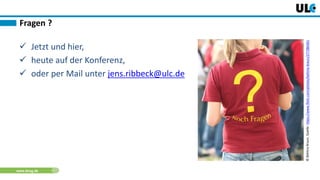

24. www.dnug.de
 Jetzt und hier,
 heute auf der Konferenz,
 oder per Mail unter jens.ribbeck@ulc.de
Fragen ?
