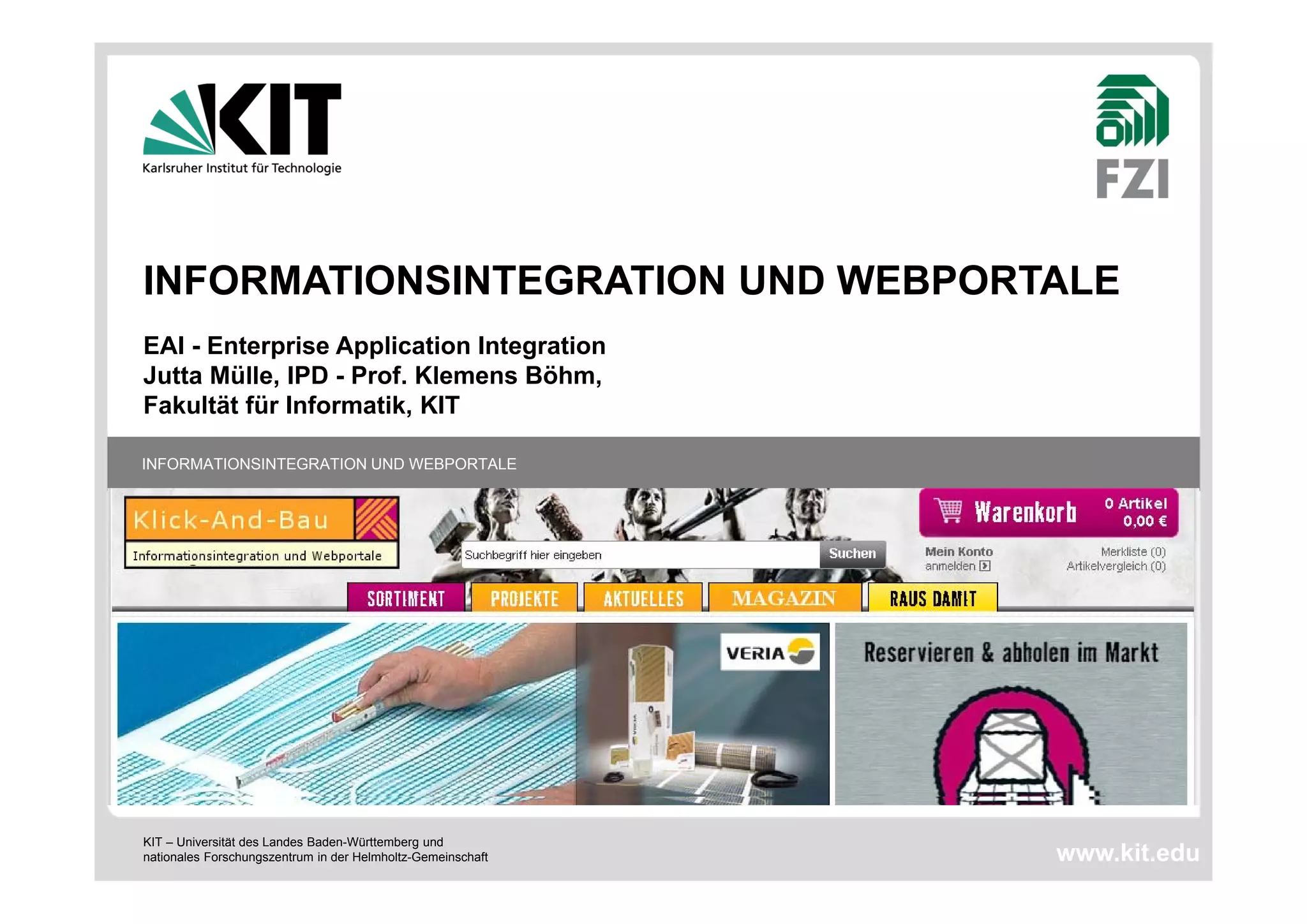

INFORMATIONSINTEGRATION UND WEBPORTALE
EAI - Enterprise Application Integration
Jutta Mülle, IPD - Prof. Klemens Böhm,
Fakultät für Informatik, KIT
INFORMATIONSINTEGRATION UND WEBPORTALE
KIT – Universität des Landes Baden-Württemberg und
nationales Forschungszentrum in der Helmholtz-Gemeinschaft
www.kit.edu
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
2

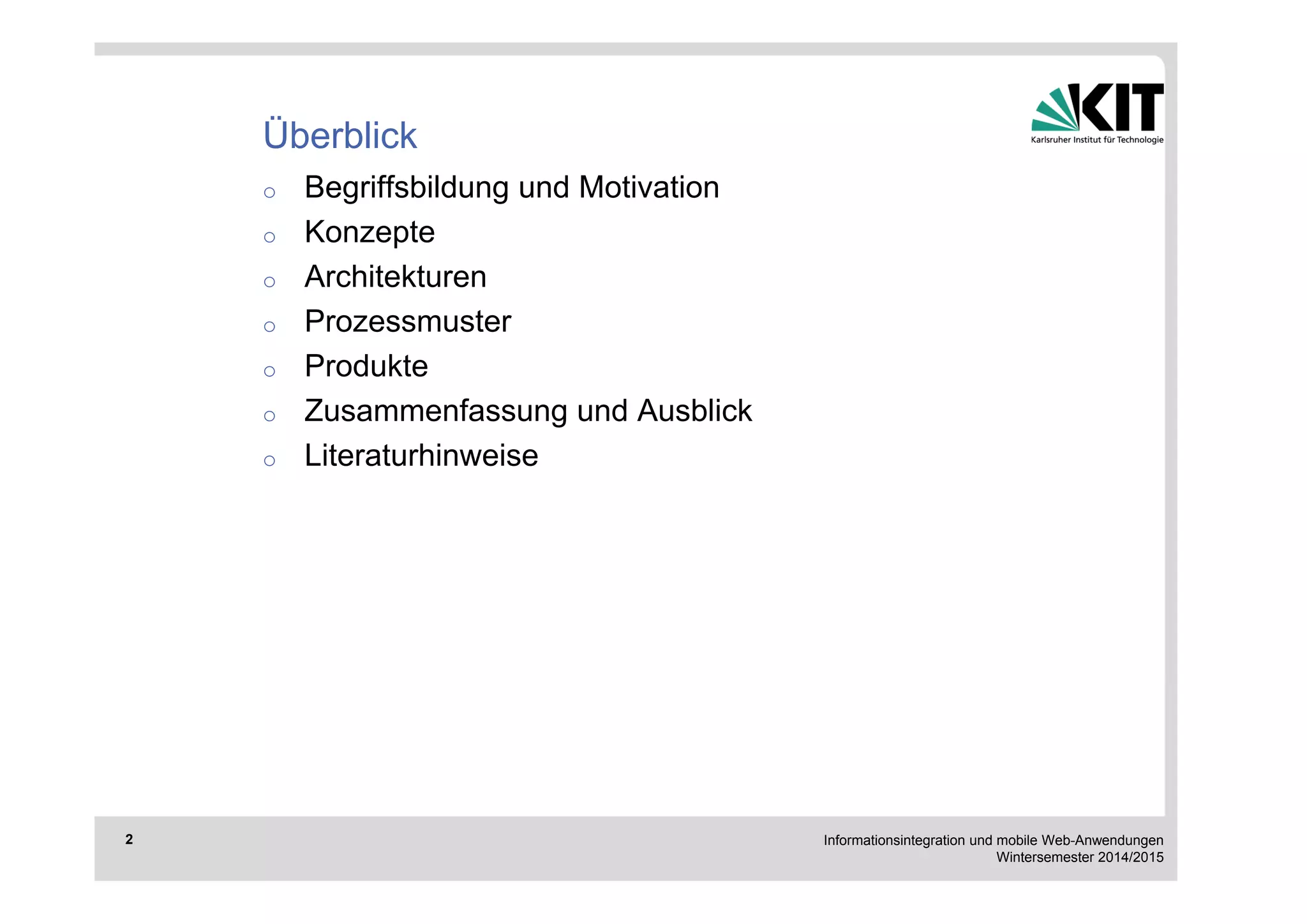

Überblick
o Begriffsbildung und Motivation
o Konzepte
o Architekturen
o Prozessmuster
o Produkte
o Zusammenfassung und Ausblick
o Literaturhinweise
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
3

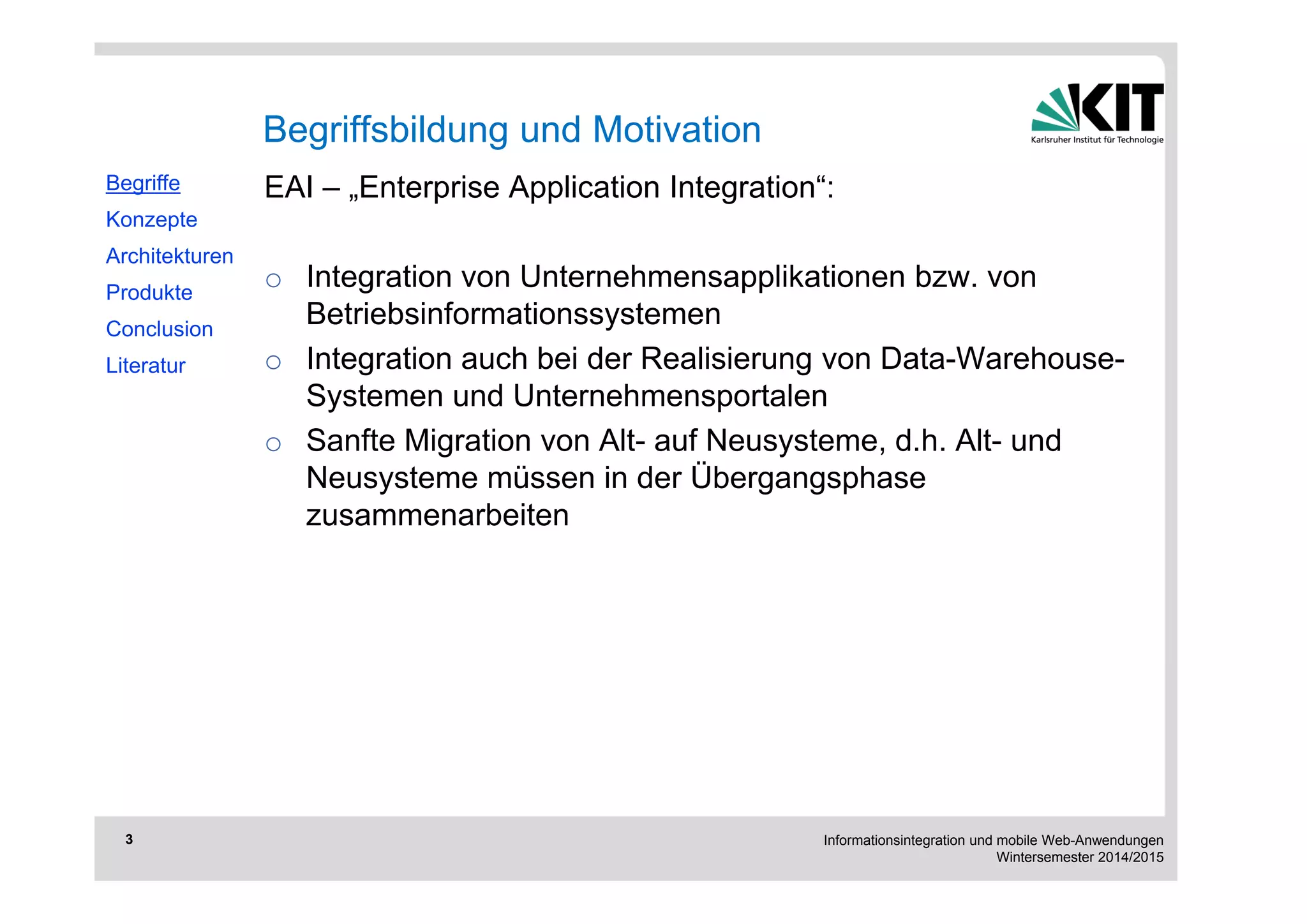

EAI – „Enterprise Application Integration“:
o Integration von Unternehmensapplikationen bzw. von
Betriebsinformationssystemen
o Integration auch bei der Realisierung von Data-Warehouse-
Systemen und Unternehmensportalen
o Sanfte Migration von Alt- auf Neusysteme, d.h. Alt- und
Neusysteme müssen in der Übergangsphase
zusammenarbeiten
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Begriffsbildung und Motivation
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
4

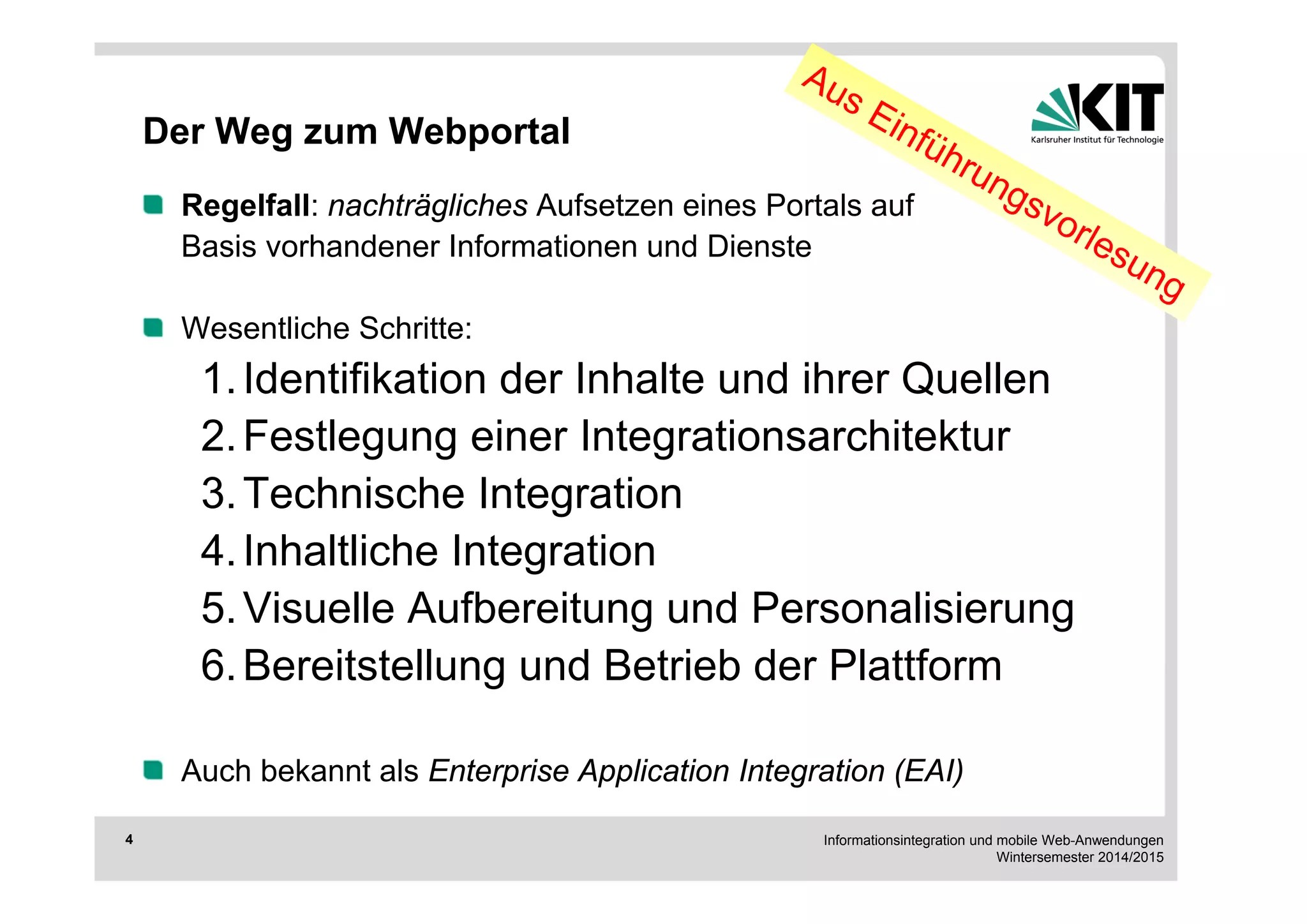

Der Weg zum Webportal
Regelfall: nachträgliches Aufsetzen eines Portals auf
Basis vorhandener Informationen und Dienste
Wesentliche Schritte:
1. Identifikation der Inhalte und ihrer Quellen
2. Festlegung einer Integrationsarchitektur
3. Technische Integration
4. Inhaltliche Integration
5. Visuelle Aufbereitung und Personalisierung
6. Bereitstellung und Betrieb der Plattform
Auch bekannt als Enterprise Application Integration (EAI)
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
5

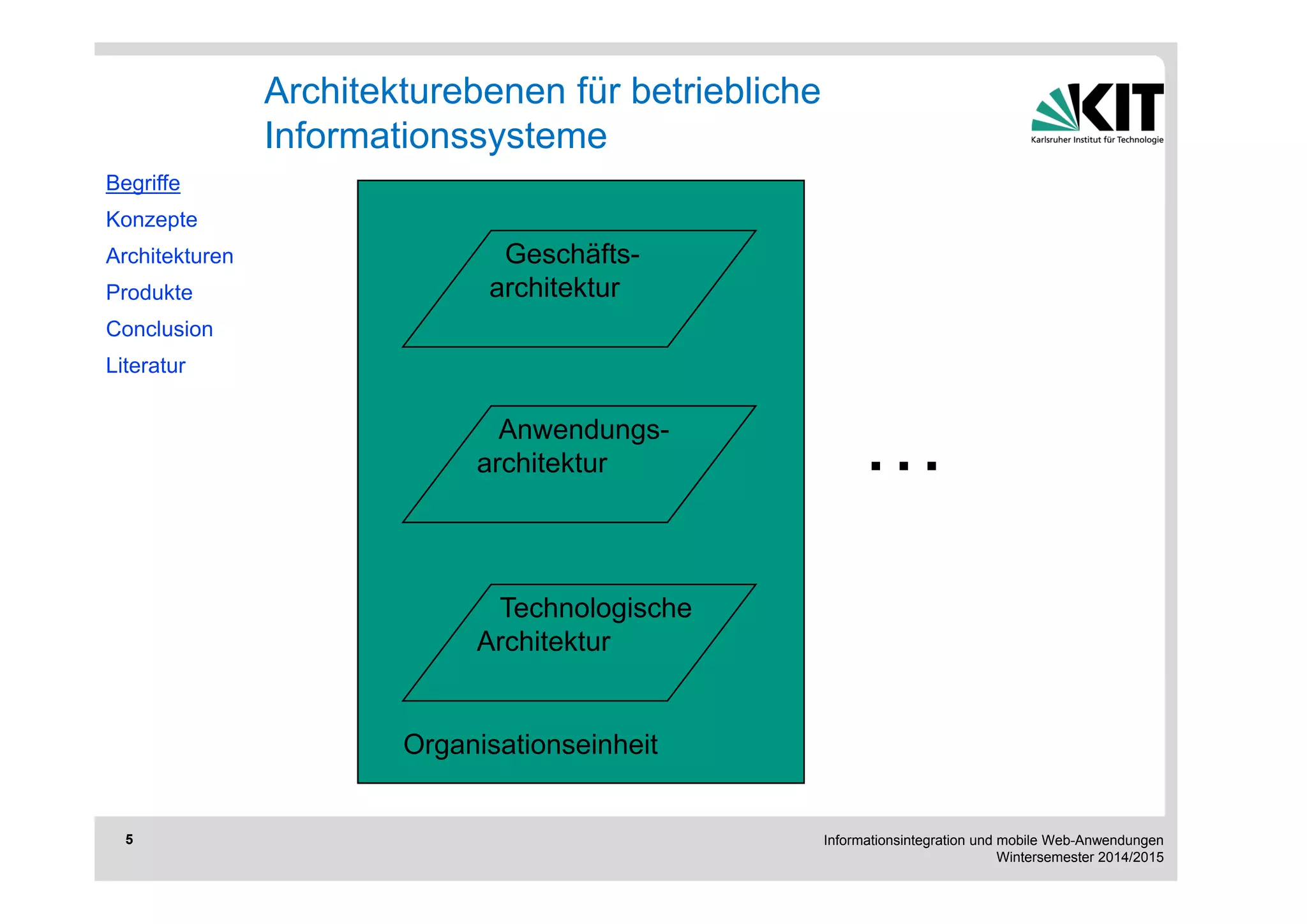

Architekturebenen für betriebliche
Informationssysteme
Geschäfts-architektur
Anwendungs-architektur
Technologische
Architektur
Organisationseinheit
…
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
6

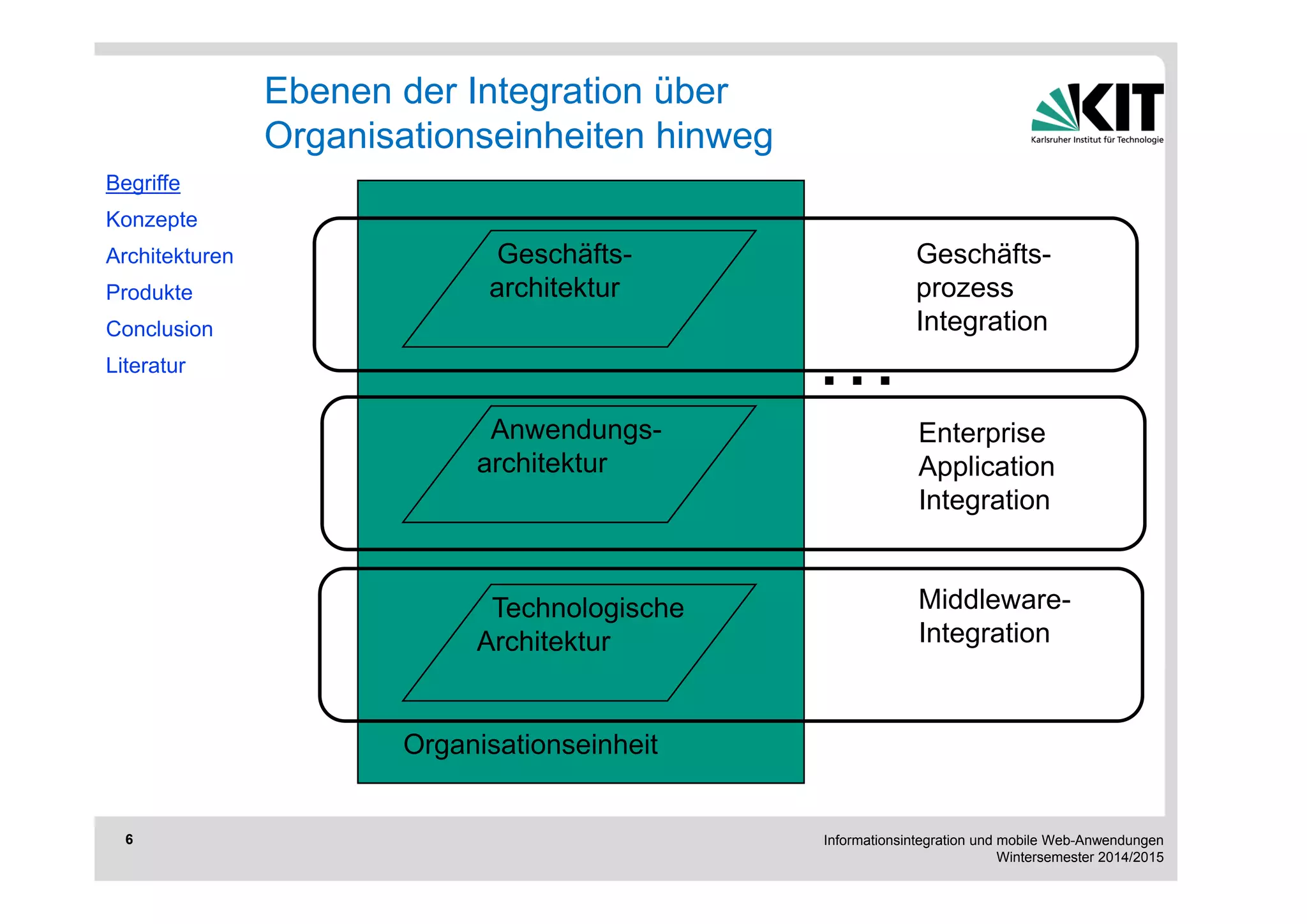

Ebenen der Integration über
Organisationseinheiten hinweg
Geschäfts-architektur
Anwendungs-architektur
Technologische
Architektur
Organisationseinheit
…
Geschäfts-prozess
Integration
Enterprise
Application
Integration
Middleware-
Integration
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
7

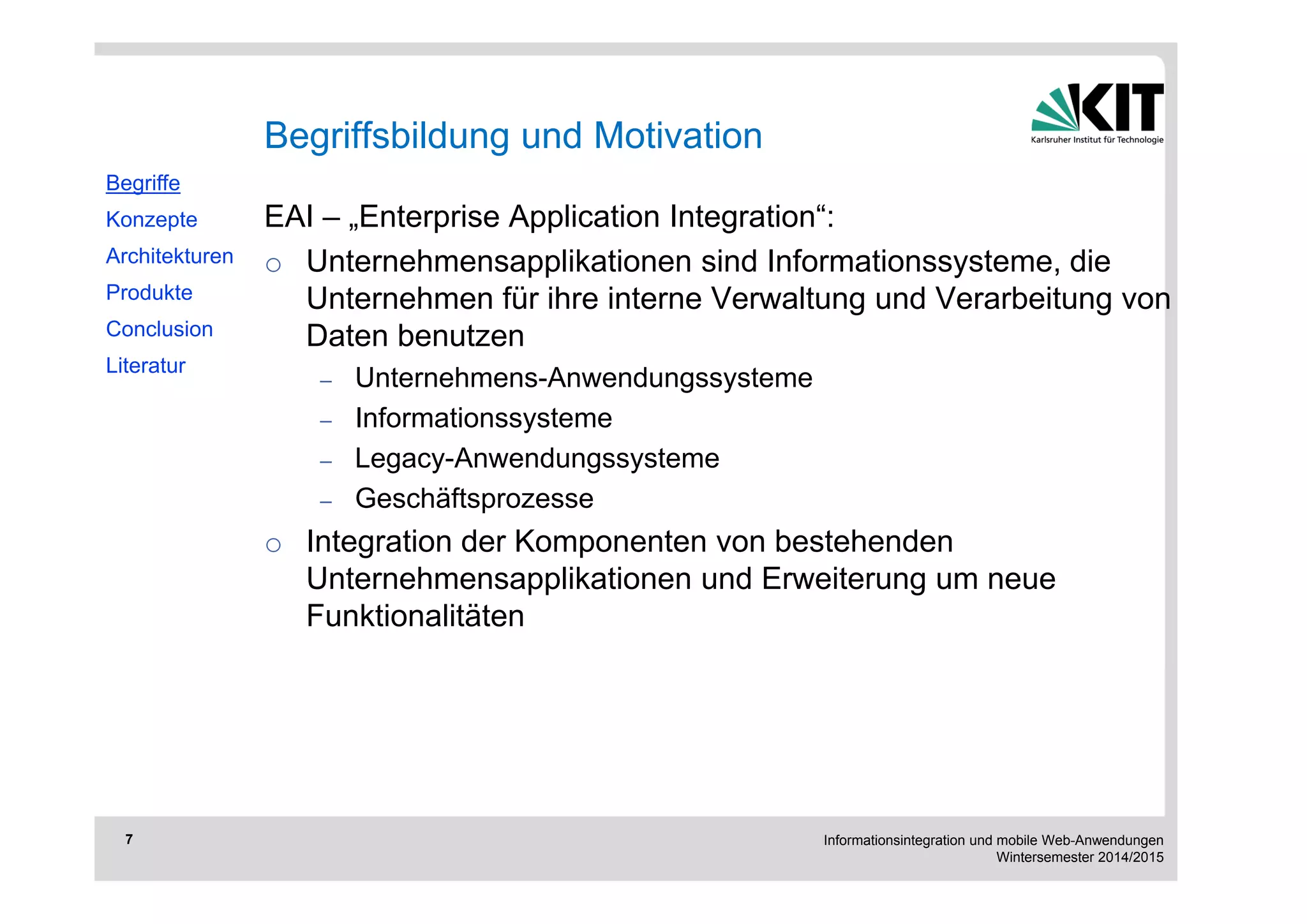

EAI – „Enterprise Application Integration“:
o Unternehmensapplikationen sind Informationssysteme, die
Unternehmen für ihre interne Verwaltung und Verarbeitung von
Daten benutzen
– Unternehmens-Anwendungssysteme
– Informationssysteme
– Legacy-Anwendungssysteme
– Geschäftsprozesse
o Integration der Komponenten von bestehenden
Unternehmensapplikationen und Erweiterung um neue
Funktionalitäten
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Begriffsbildung und Motivation
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
8

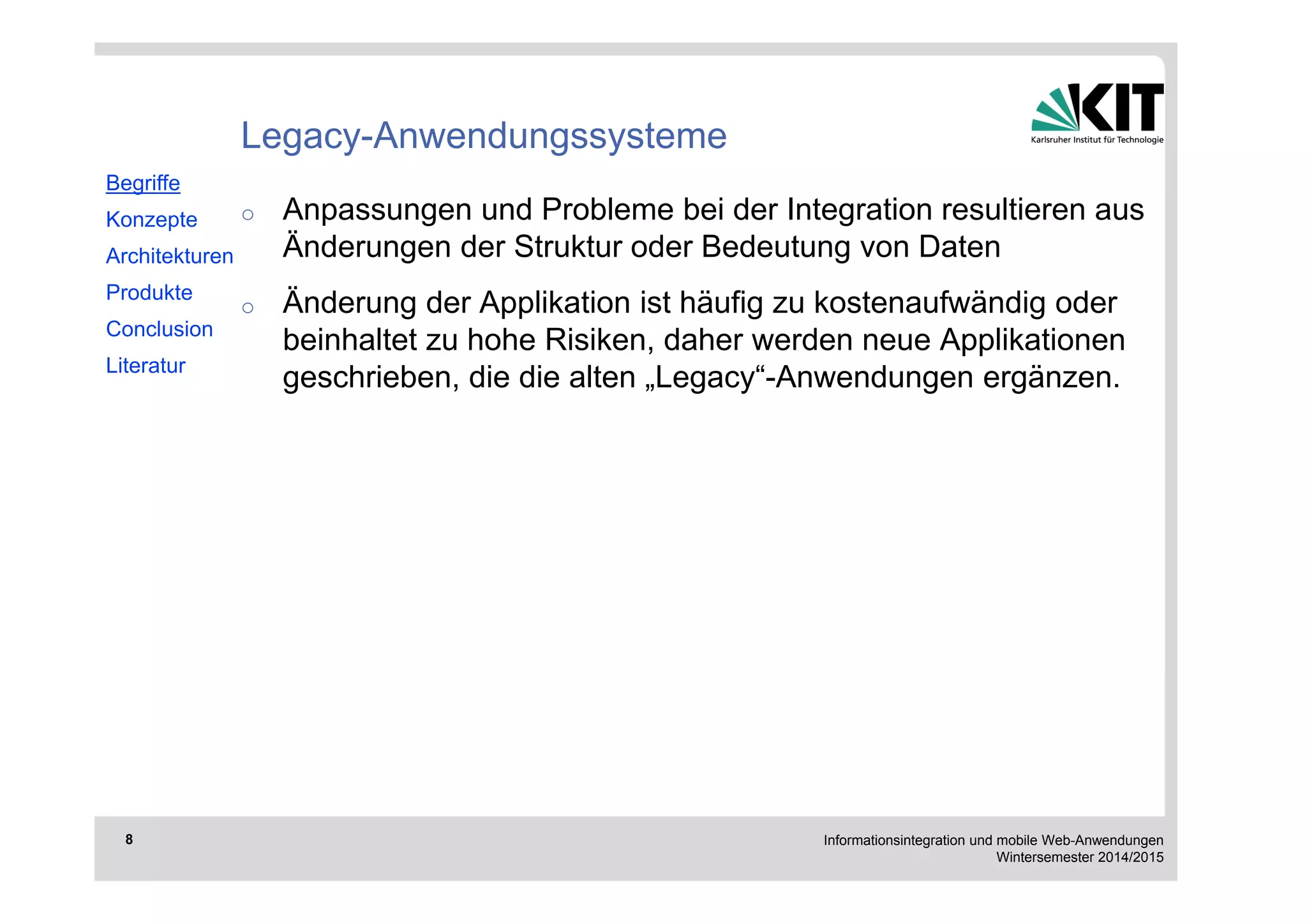

Legacy-Anwendungssysteme
o Anpassungen und Probleme bei der Integration resultieren aus
Änderungen der Struktur oder Bedeutung von Daten
o Änderung der Applikation ist häufig zu kostenaufwändig oder
beinhaltet zu hohe Risiken, daher werden neue Applikationen
geschrieben, die die alten „Legacy“-Anwendungen ergänzen.
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
9

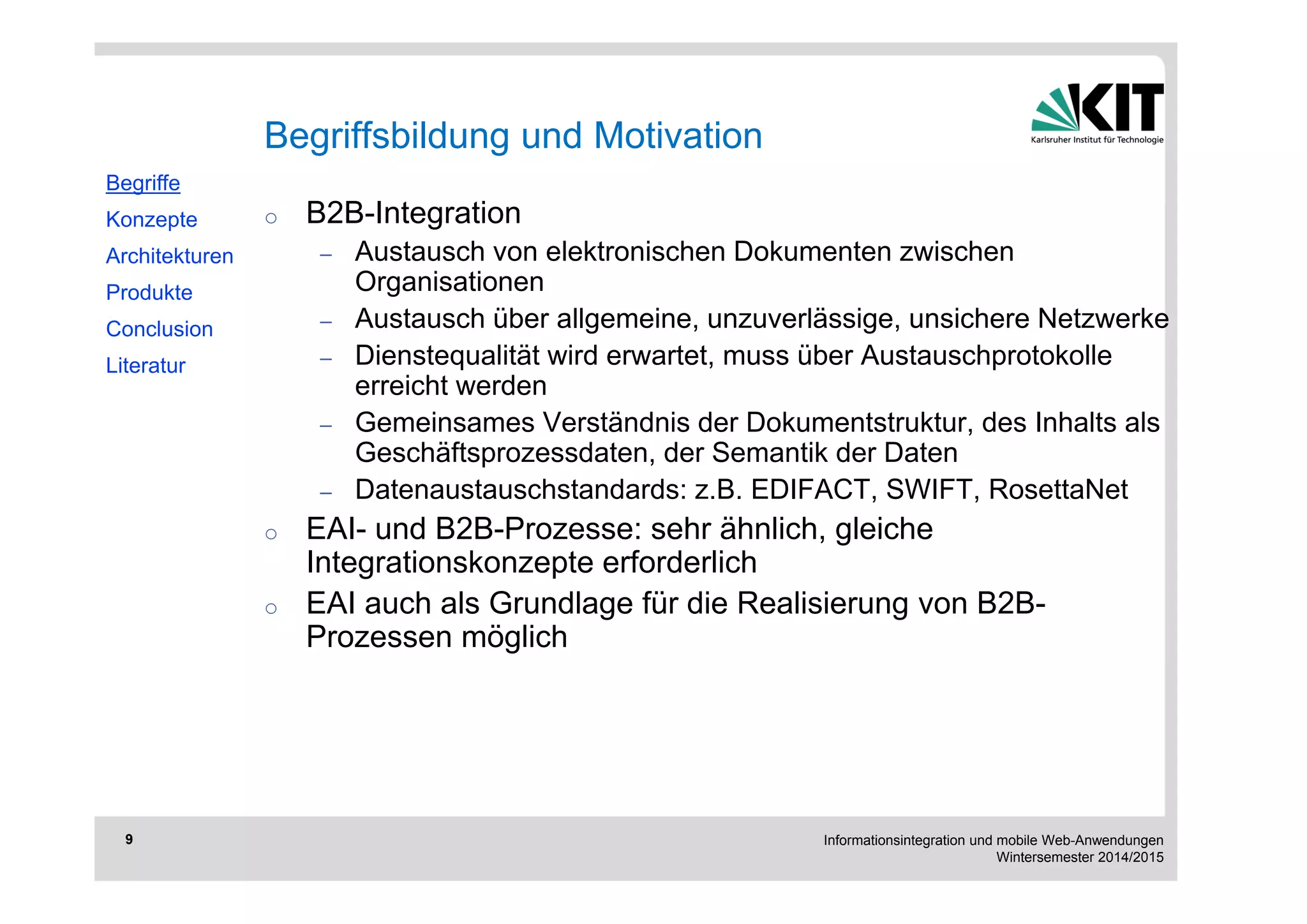

o B2B-Integration
– Austausch von elektronischen Dokumenten zwischen
Organisationen
– Austausch über allgemeine, unzuverlässige, unsichere Netzwerke
– Dienstequalität wird erwartet, muss über Austauschprotokolle
erreicht werden
– Gemeinsames Verständnis der Dokumentstruktur, des Inhalts als
Geschäftsprozessdaten, der Semantik der Daten
– Datenaustauschstandards: z.B. EDIFACT, SWIFT, RosettaNet
o EAI- und B2B-Prozesse: sehr ähnlich, gleiche
Integrationskonzepte erforderlich
o EAI auch als Grundlage für die Realisierung von B2B-Prozessen
möglich
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Begriffsbildung und Motivation
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
10

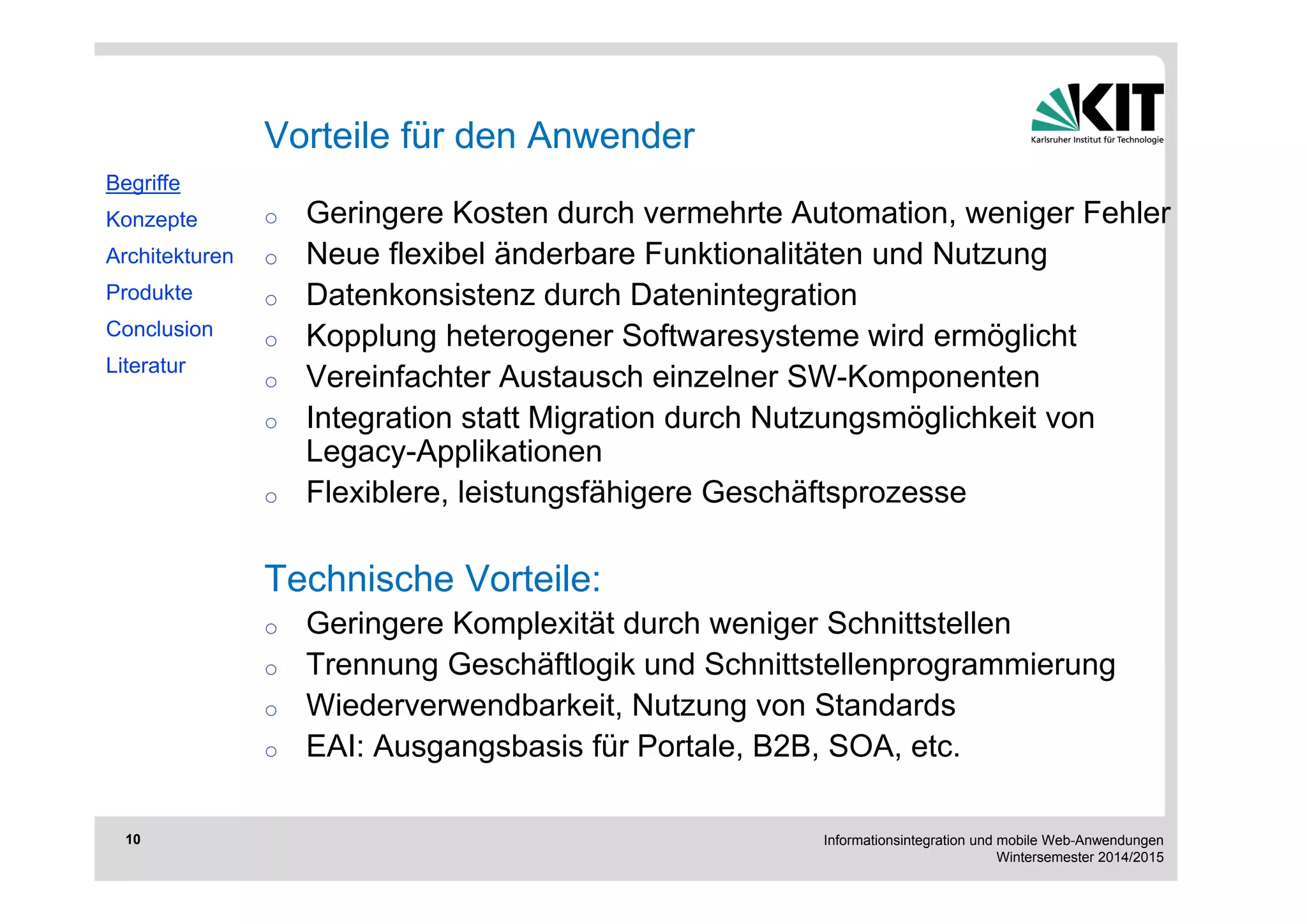

o Geringere Kosten durch vermehrte Automation, weniger Fehler
o Neue flexibel änderbare Funktionalitäten und Nutzung
o Datenkonsistenz durch Datenintegration
o Kopplung heterogener Softwaresysteme wird ermöglicht
o Vereinfachter Austausch einzelner SW-Komponenten
o Integration statt Migration durch Nutzungsmöglichkeit von
Legacy-Applikationen
o Flexiblere, leistungsfähigere Geschäftsprozesse
Technische Vorteile:
o Geringere Komplexität durch weniger Schnittstellen
o Trennung Geschäftlogik und Schnittstellenprogrammierung
o Wiederverwendbarkeit, Nutzung von Standards
o EAI: Ausgangsbasis für Portale, B2B, SOA, etc.
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Vorteile für den Anwender
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
11
Energie
Das Null‐Energie‐
Stadtviertel
Mobilität/
Verkehr
Das CO2‐arme
Stadtviertel

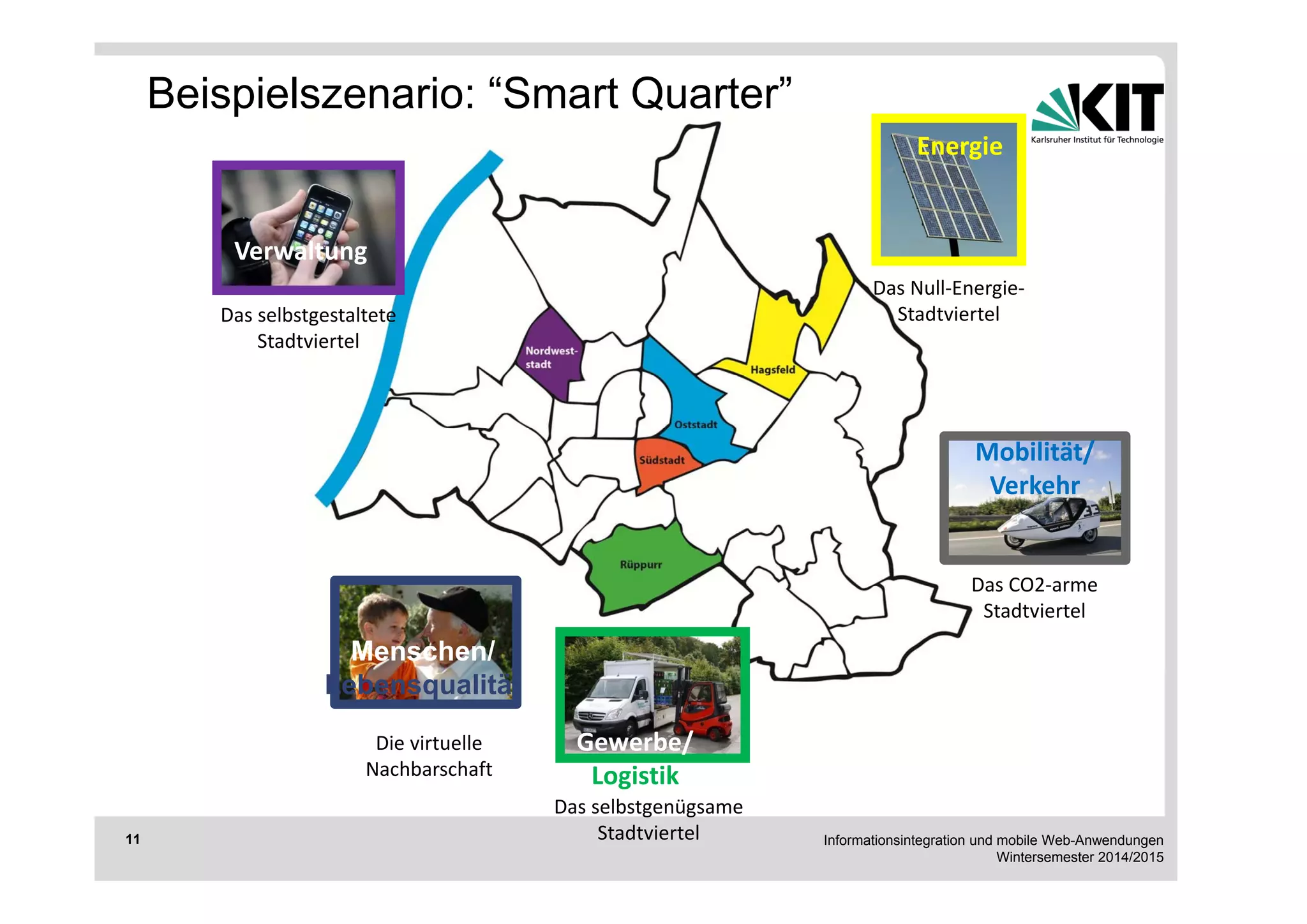

Beispielszenario: “Smart Quarter”
Menschen/
Lebensqualität
Die virtuelle
Nachbarschaft
Gewerbe/
Logistik
Das selbstgenügsame
Stadtviertel
Verwaltung
Das selbstgestaltete
Stadtviertel
Einsatz von EAI:
Integration verschiedener Anwendungen (mit Daten) erforderlich:
• Warenwirtschafts- und Bestellsysteme verschiedener Einkaufsmärkte
• Plattform für virtuelle Bestellungen der Haushalte
• Lieferlogistik für koordinierte Transportlösungen zu Zentren und Kunden
• …
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
12

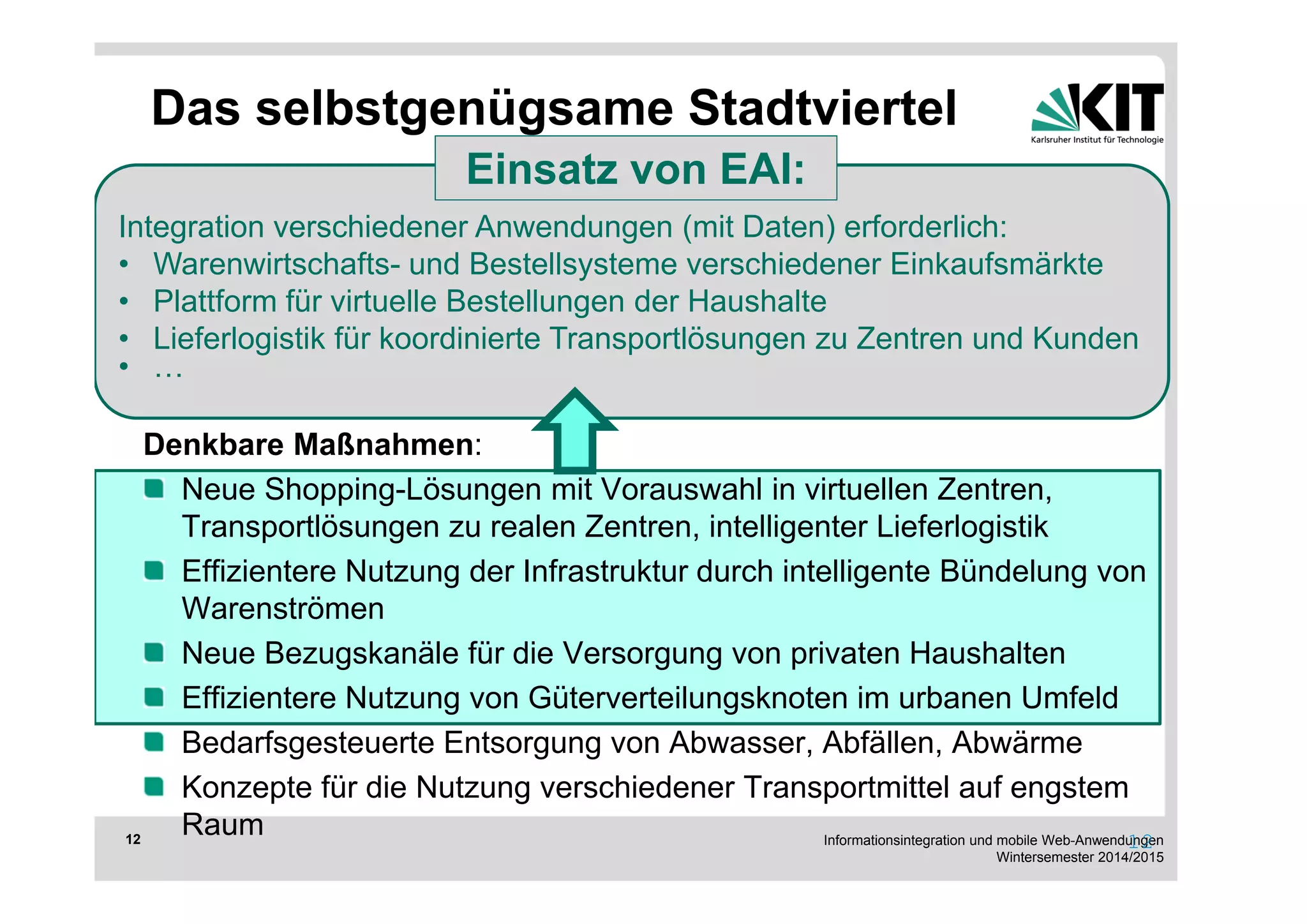

Das selbstgenügsame Stadtviertel
Ziel: Stadtteil-übergreifende Transporte können minimiert werden und die
Bewohner haben kurze Wege, um sich zu versorgen
Voraussetzungen:
Geeignete Gewerbeflächen im jeweiligen Stadtteil
Bedarf nach effizienter und effektiver Logistik und Versorgung
Denkbare Maßnahmen:
Neue Shopping-Lösungen mit Vorauswahl in virtuellen Zentren,
Transportlösungen zu realen Zentren, intelligenter Lieferlogistik
Effizientere Nutzung der Infrastruktur durch intelligente Bündelung von
Warenströmen
Neue Bezugskanäle für die Versorgung von privaten Haushalten
Effizientere Nutzung von Güterverteilungsknoten im urbanen Umfeld
Bedarfsgesteuerte Entsorgung von Abwasser, Abfällen, Abwärme
Konzepte für die Nutzung verschiedener Transportmittel auf engstem
Raum 12
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
13

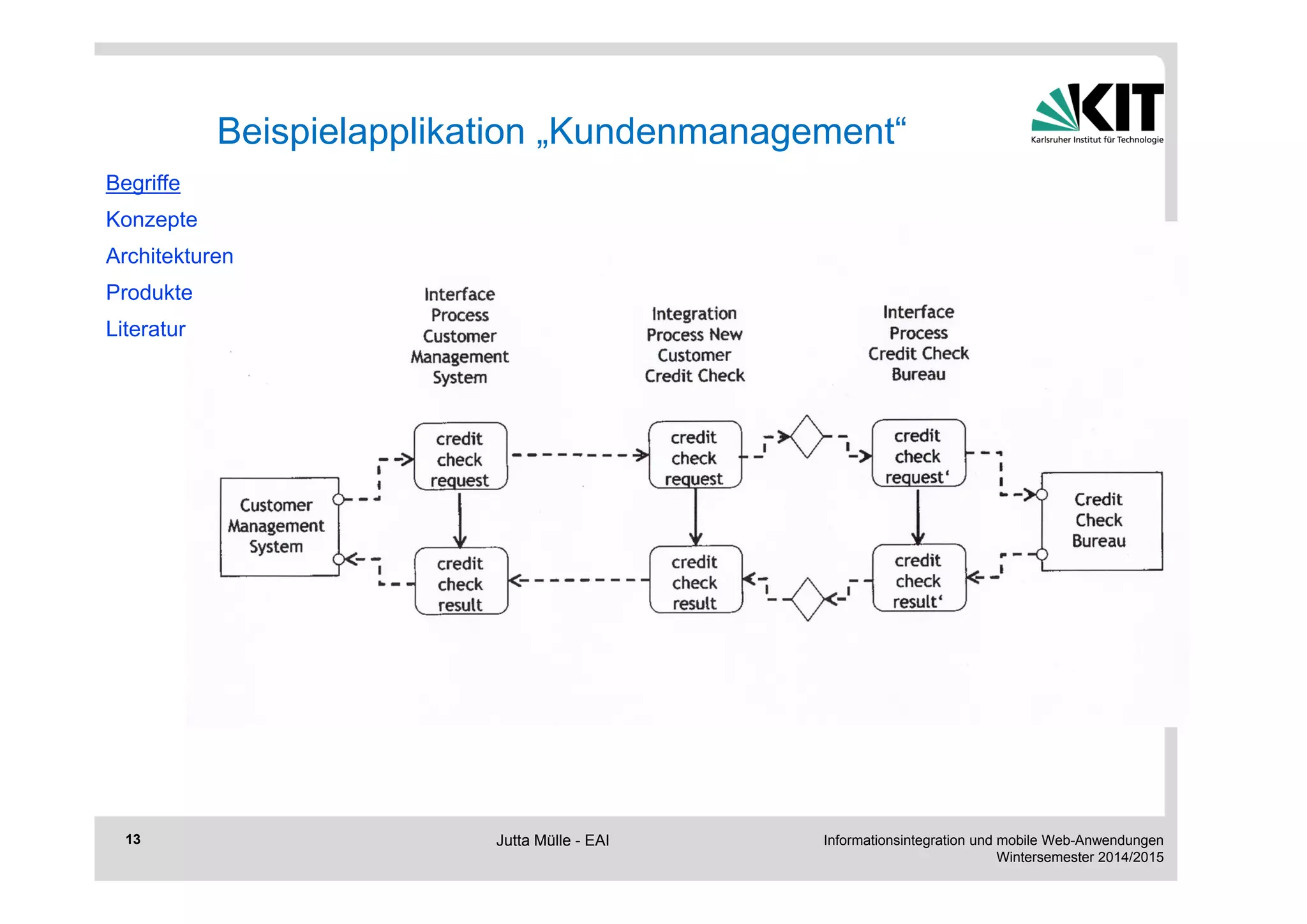

Beispielapplikation „Kundenmanagement“
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
14

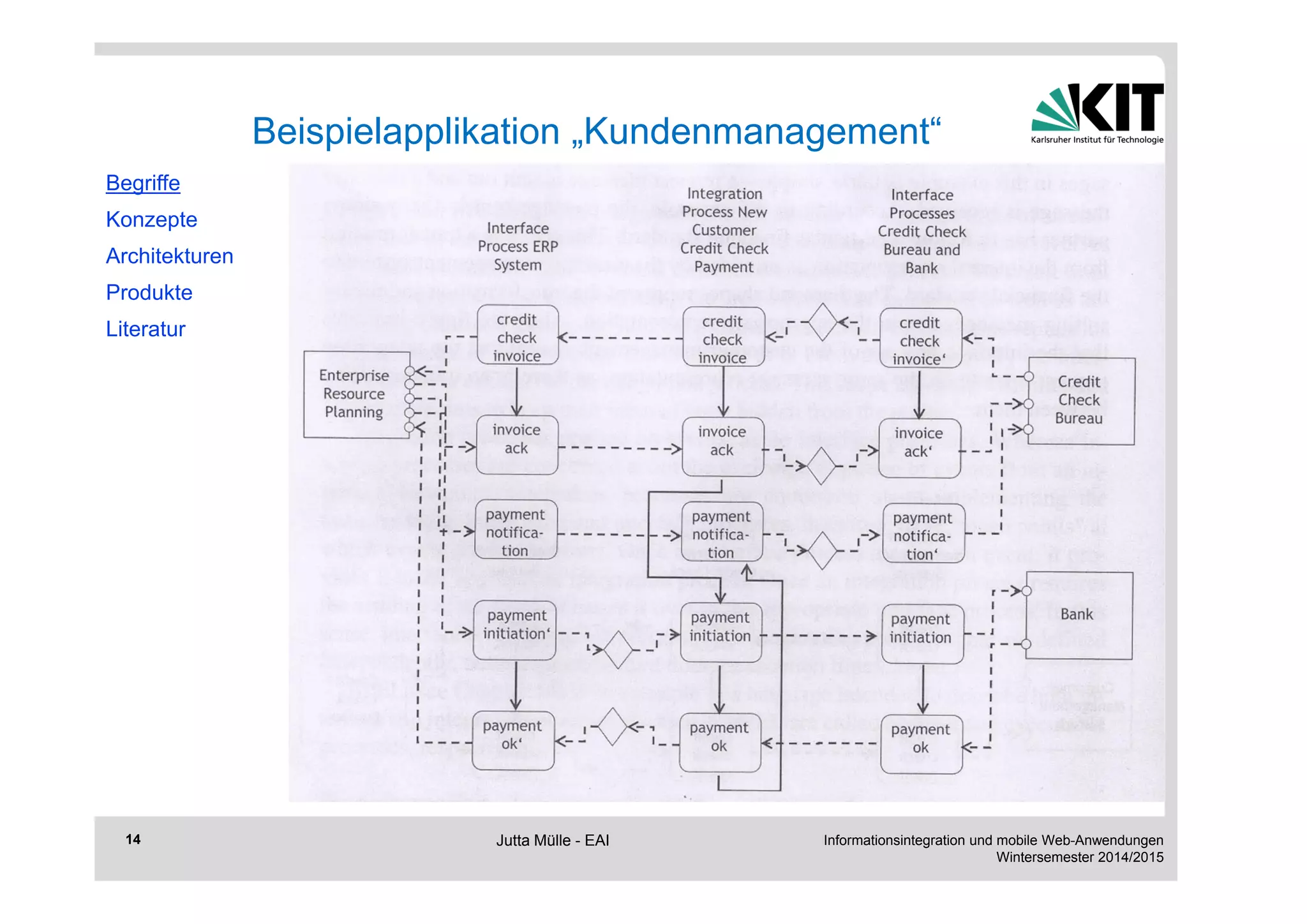

Beispielapplikation „Kundenmanagement“
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
15

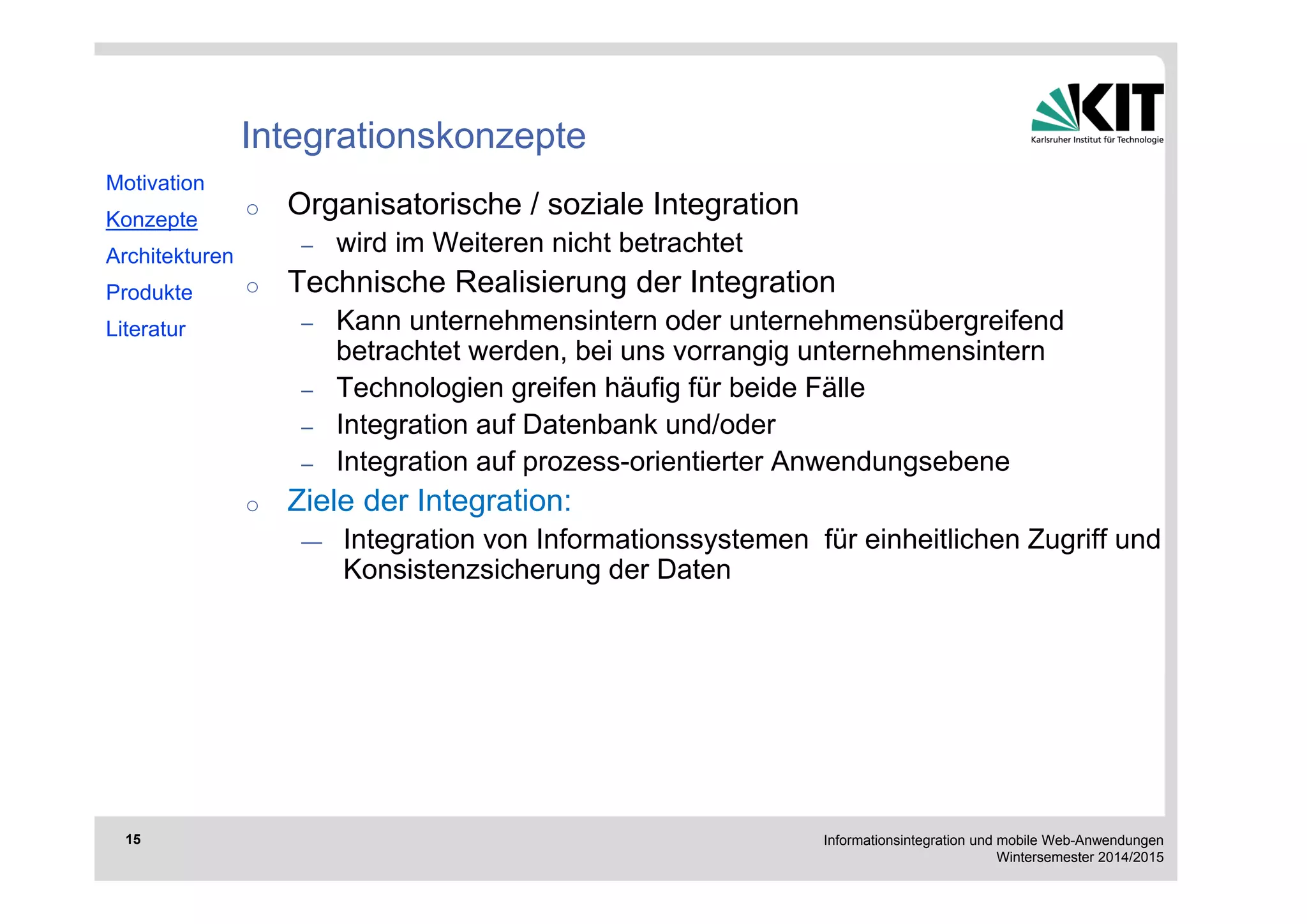

Integrationskonzepte
o Organisatorische / soziale Integration
– wird im Weiteren nicht betrachtet
o Technische Realisierung der Integration
– Kann unternehmensintern oder unternehmensübergreifend
betrachtet werden, bei uns vorrangig unternehmensintern
– Technologien greifen häufig für beide Fälle
– Integration auf Datenbank und/oder
– Integration auf prozess-orientierter Anwendungsebene
o Ziele der Integration:
— Integration von Informationssystemen für einheitlichen Zugriff und
Konsistenzsicherung der Daten
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
16

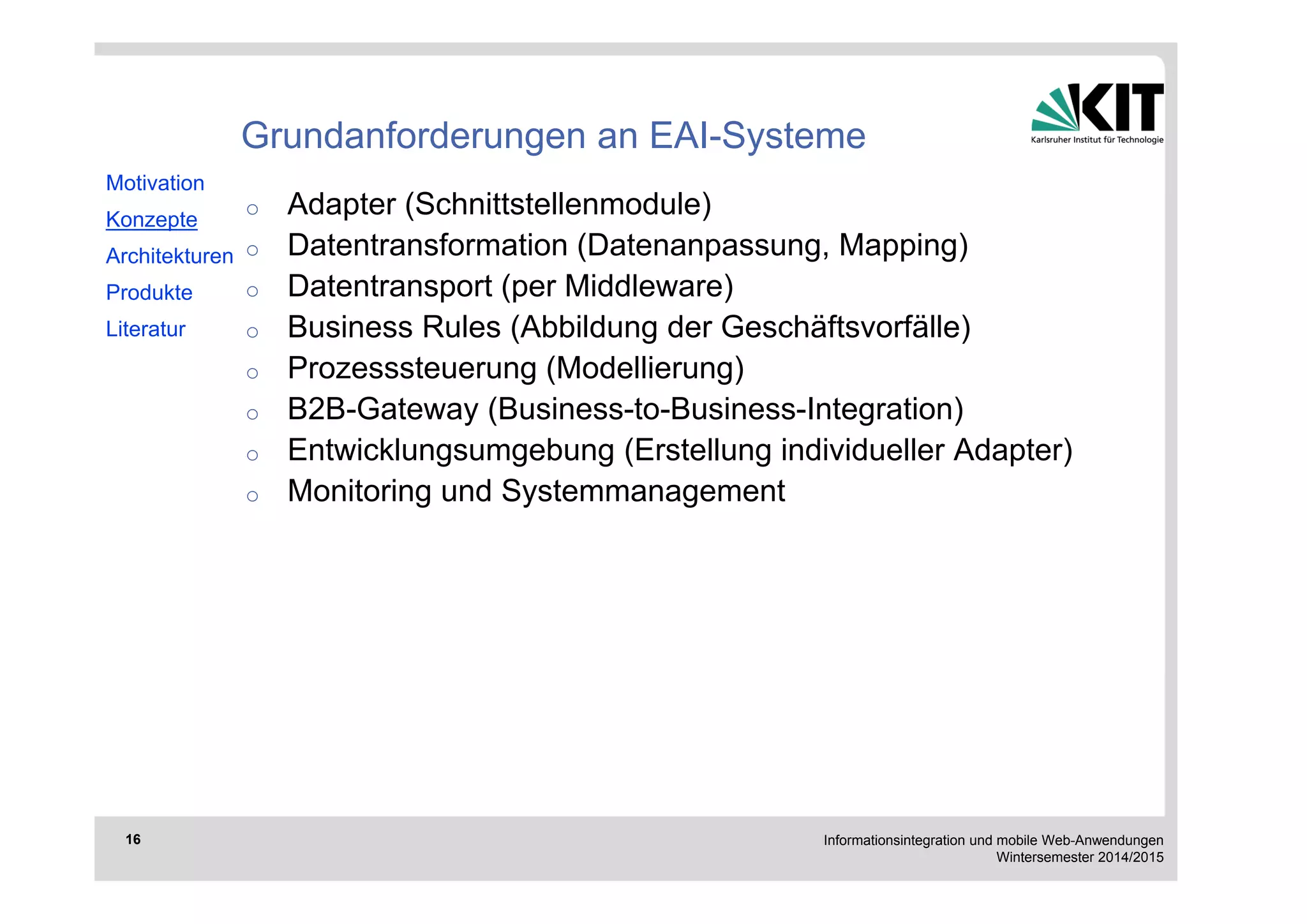

Grundanforderungen an EAI-Systeme
o Adapter (Schnittstellenmodule)
o Datentransformation (Datenanpassung, Mapping)
o Datentransport (per Middleware)
o Business Rules (Abbildung der Geschäftsvorfälle)
o Prozesssteuerung (Modellierung)
o B2B-Gateway (Business-to-Business-Integration)
o Entwicklungsumgebung (Erstellung individueller Adapter)
o Monitoring und Systemmanagement
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
17

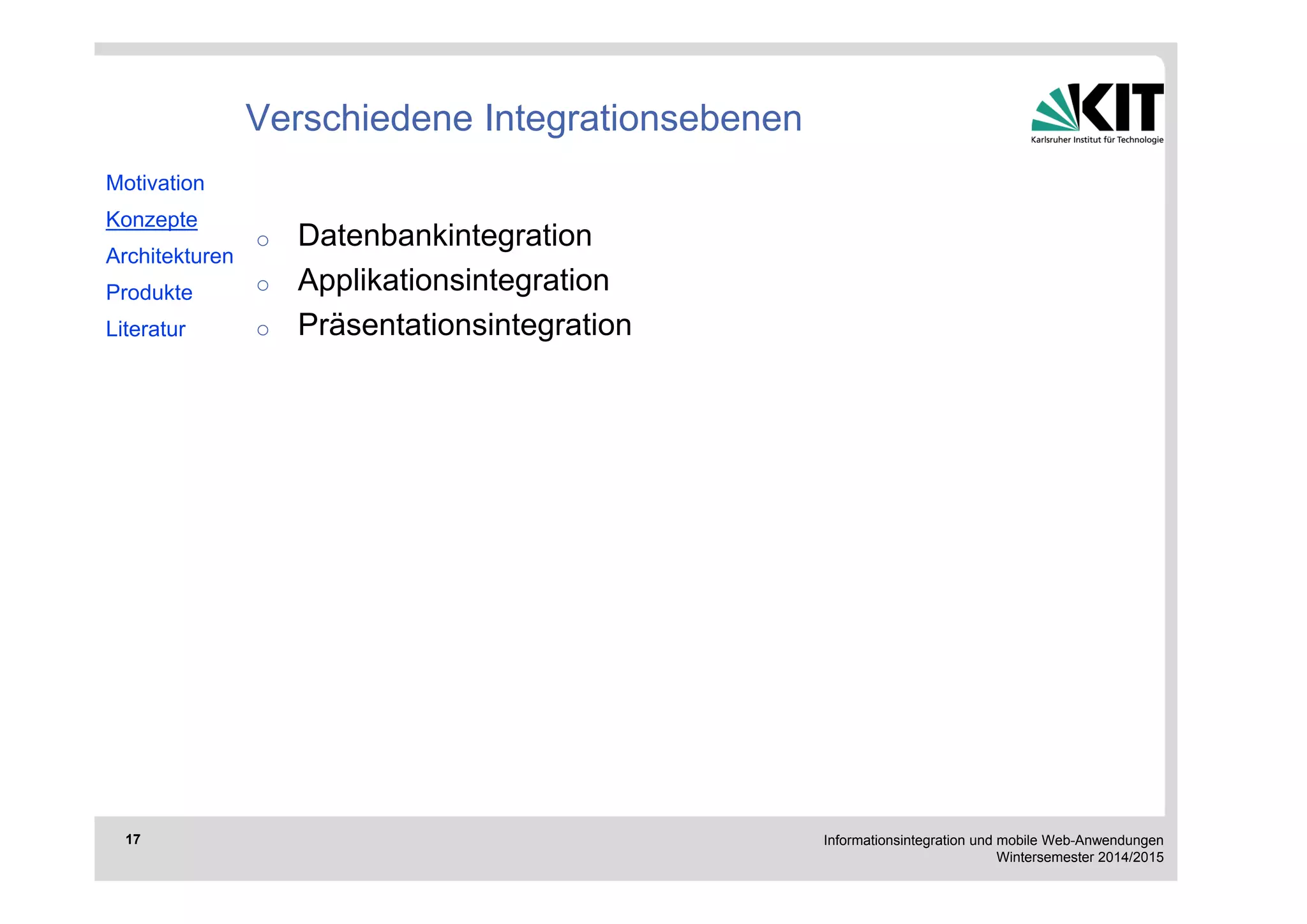

Verschiedene Integrationsebenen
o Datenbankintegration
o Applikationsintegration
o Präsentationsintegration
Motivation
Konzepte
Architekturen
Produkte
Literatur
Web Browser
Java
Windows GUI
Batch File Transfer
Database Gateway
ODBC
Data Warehousing
OLAP
Data
Transformation
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
18

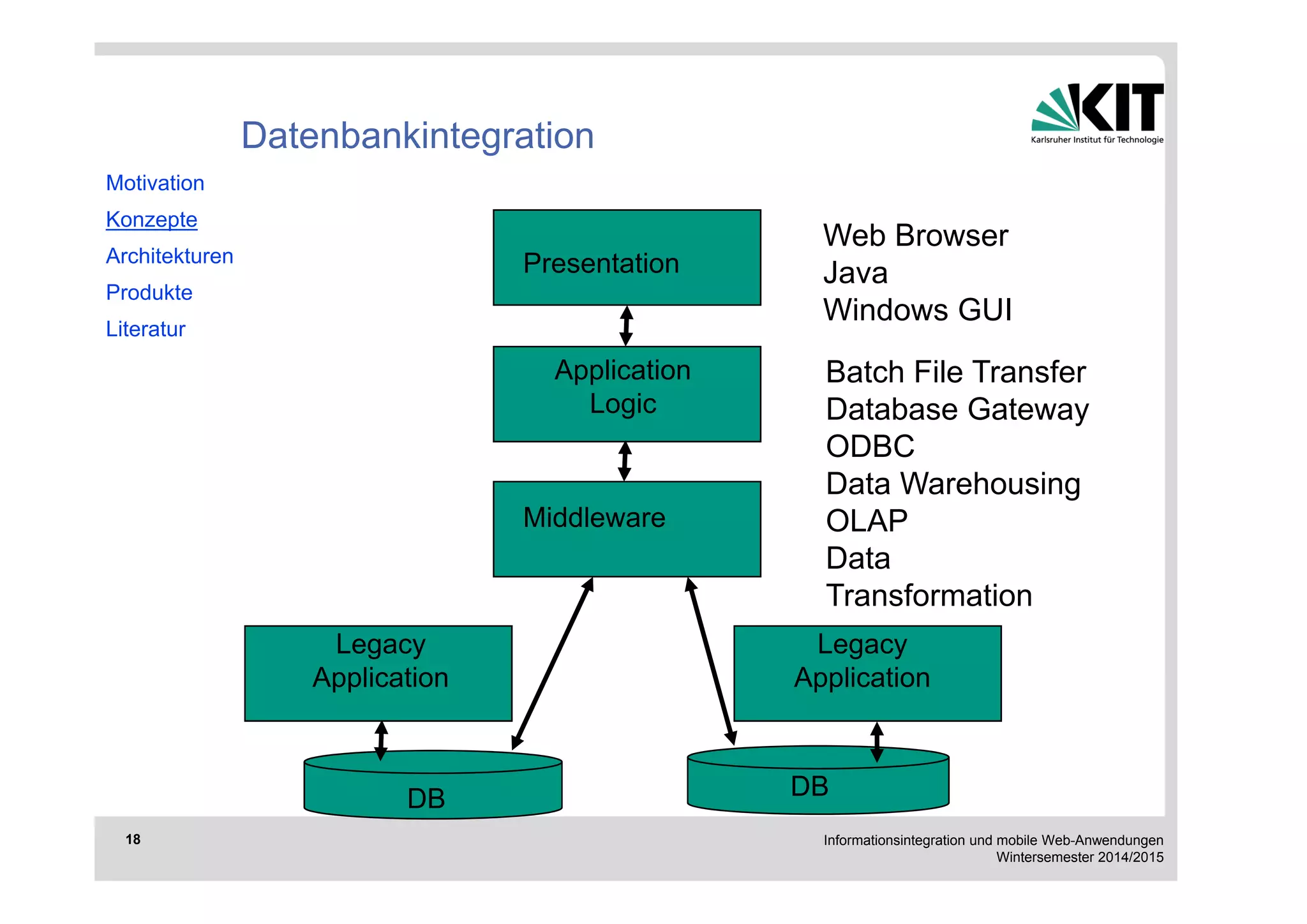

Datenbankintegration
Motivation
Konzepte
Architekturen
Produkte
Literatur
Presentation
Application
Logic
Middleware
Legacy
Application
Legacy
Application
DB DB
Web Browser
Java
Windows GUI
Nachrichtenserver
Verteilte Objektsysteme
TP Monitor
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
19

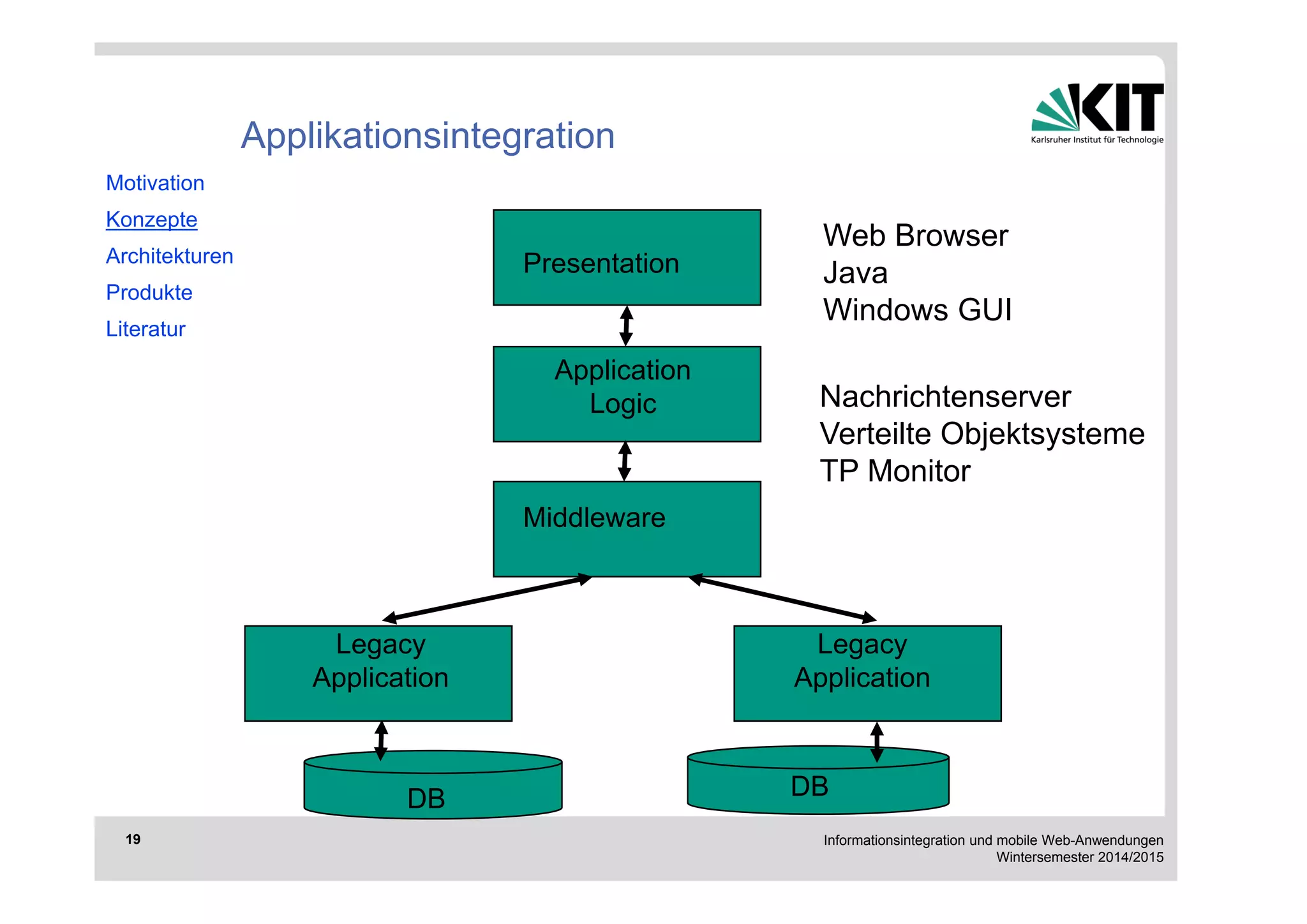

Applikationsintegration
Motivation
Konzepte
Architekturen
Produkte
Literatur
Presentation
Application
Logic
Middleware
Legacy
Application
Legacy
Application
DB DB
Web Browser
Java
Windows GUI
Presentation
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
20
Präsentationsintegration
Motivation
Konzepte
Architekturen
Produkte
Literatur
Common
Presentation
Presentation
Legacy
Application
Legacy
Application
DB DB
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
21

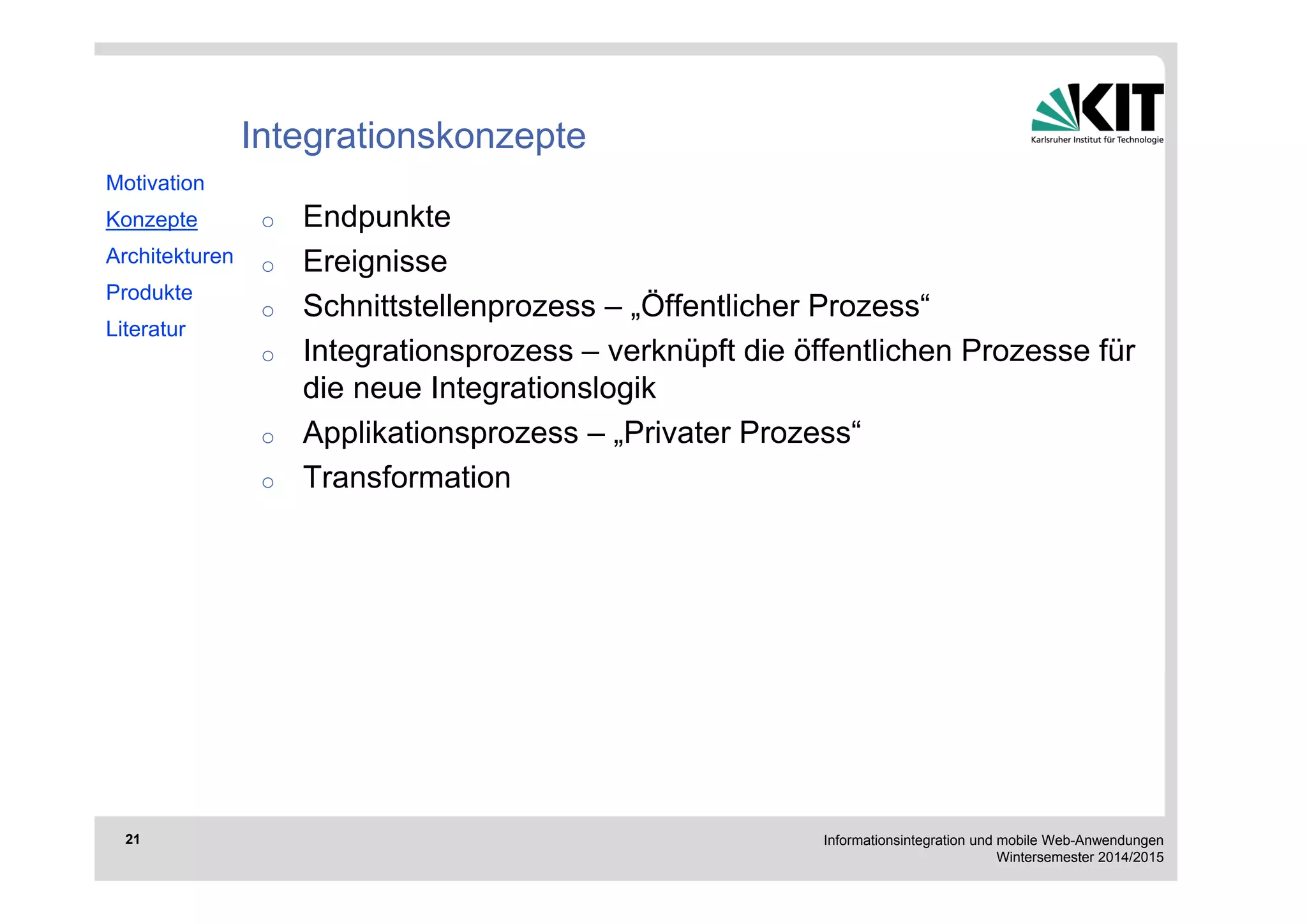

Integrationskonzepte
o Endpunkte
o Ereignisse
o Schnittstellenprozess – „Öffentlicher Prozess“
o Integrationsprozess – verknüpft die öffentlichen Prozesse für
die neue Integrationslogik
o Applikationsprozess – „Privater Prozess“
o Transformation
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
22

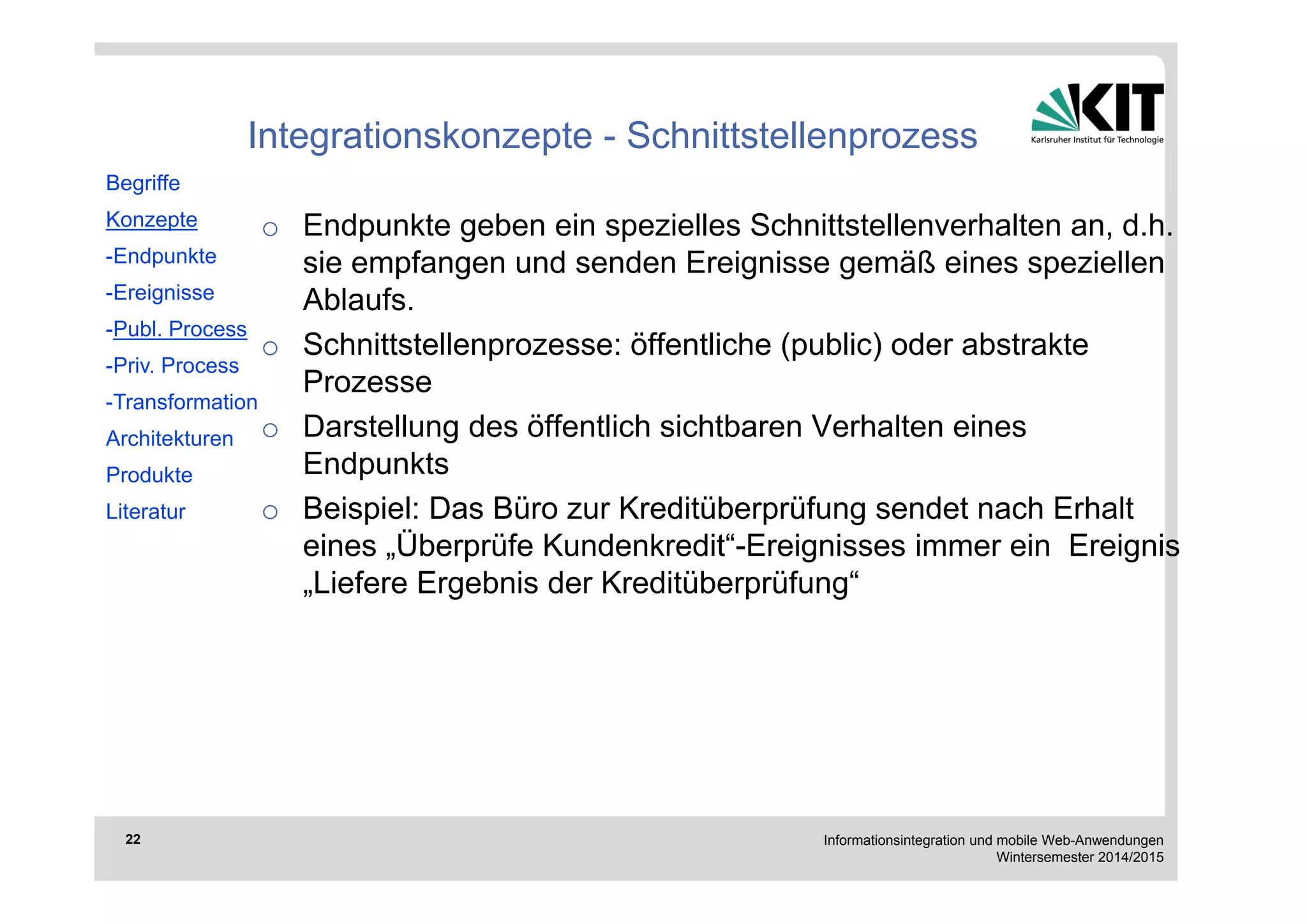

Integrationskonzepte - Schnittstellenprozess
o Endpunkte geben ein spezielles Schnittstellenverhalten an, d.h.
sie empfangen und senden Ereignisse gemäß eines speziellen
Ablaufs.
o Schnittstellenprozesse: öffentliche (public) oder abstrakte
Prozesse
o Darstellung des öffentlich sichtbaren Verhalten eines
Endpunkts
o Beispiel: Das Büro zur Kreditüberprüfung sendet nach Erhalt
eines „Überprüfe Kundenkredit“-Ereignisses immer ein Ereignis
„Liefere Ergebnis der Kreditüberprüfung“
Begriffe
Konzepte
-Endpunkte
-Ereignisse
-Publ. Process
-Priv. Process
-Transformation
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
23

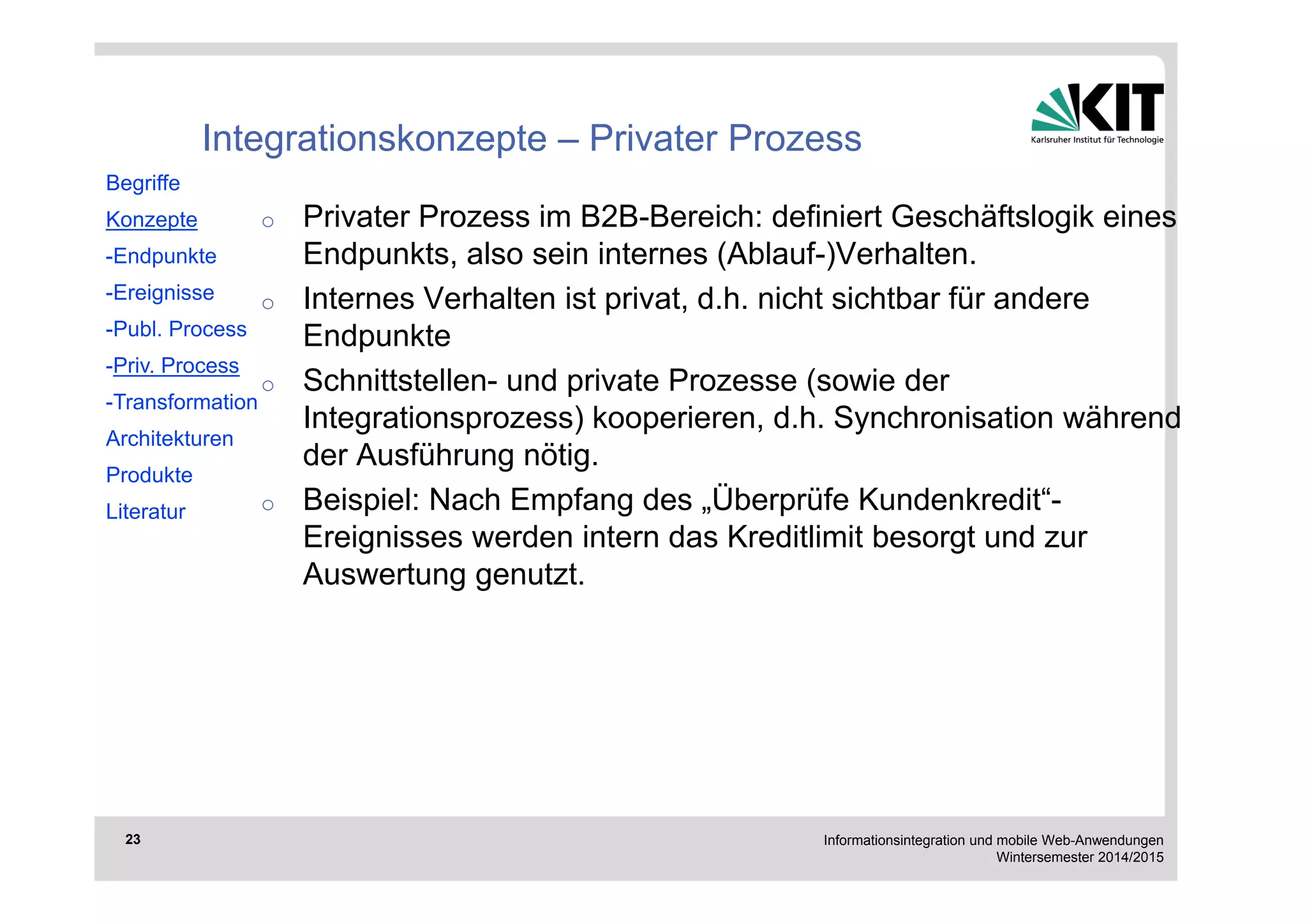

Integrationskonzepte – Privater Prozess
o Privater Prozess im B2B-Bereich: definiert Geschäftslogik eines
Endpunkts, also sein internes (Ablauf-)Verhalten.
o Internes Verhalten ist privat, d.h. nicht sichtbar für andere
Endpunkte
o Schnittstellen- und private Prozesse (sowie der
Integrationsprozess) kooperieren, d.h. Synchronisation während
der Ausführung nötig.
o Beispiel: Nach Empfang des „Überprüfe Kundenkredit“-
Ereignisses werden intern das Kreditlimit besorgt und zur
Auswertung genutzt.
Begriffe
Konzepte
-Endpunkte
-Ereignisse
-Publ. Process
-Priv. Process
-Transformation
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
24

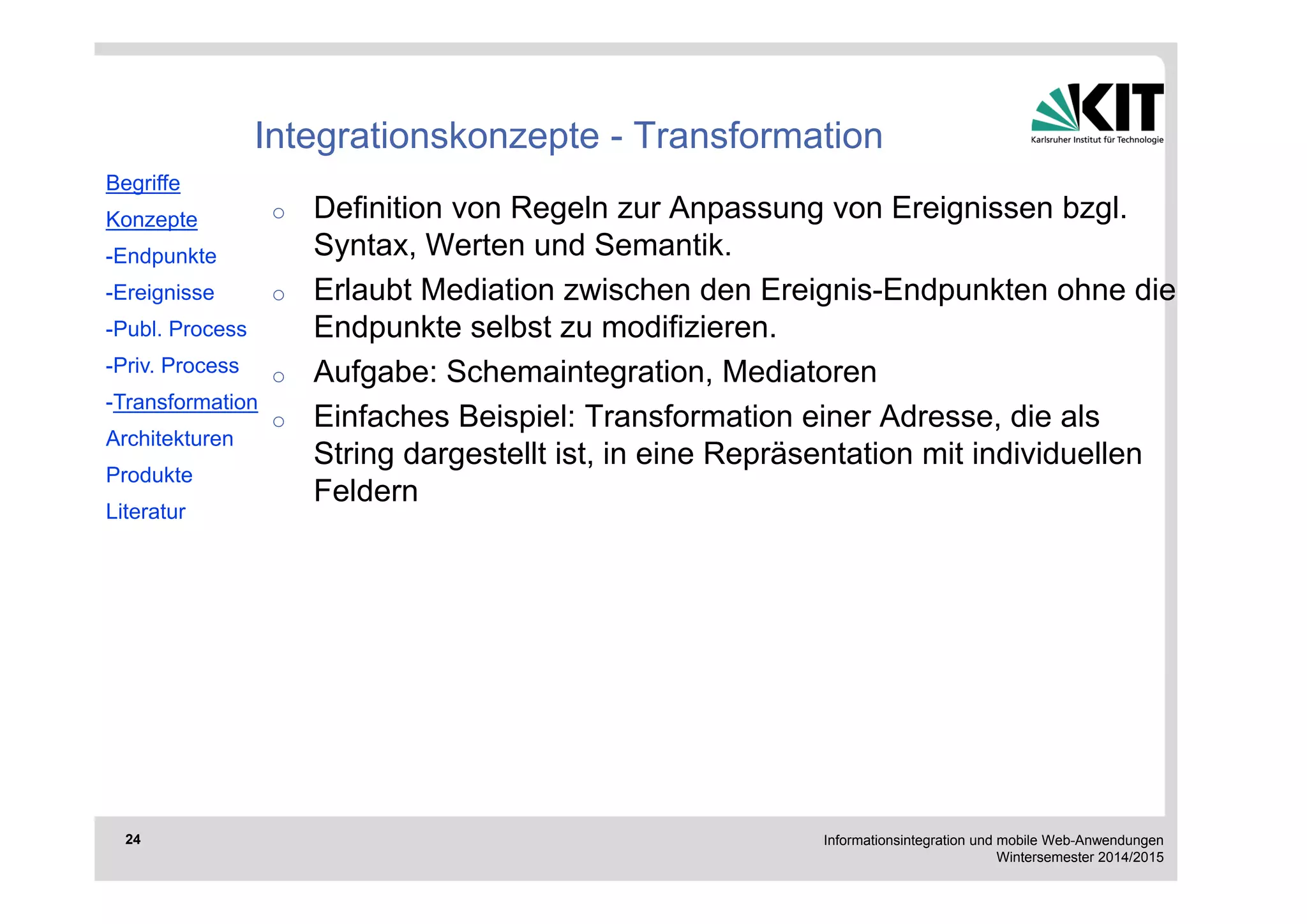

Integrationskonzepte - Transformation
o Definition von Regeln zur Anpassung von Ereignissen bzgl.
Syntax, Werten und Semantik.
o Erlaubt Mediation zwischen den Ereignis-Endpunkten ohne die
Endpunkte selbst zu modifizieren.
o Aufgabe: Schemaintegration, Mediatoren
o Einfaches Beispiel: Transformation einer Adresse, die als
String dargestellt ist, in eine Repräsentation mit individuellen
Feldern
Begriffe
Konzepte
-Endpunkte
-Ereignisse
-Publ. Process
-Priv. Process
-Transformation
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
25

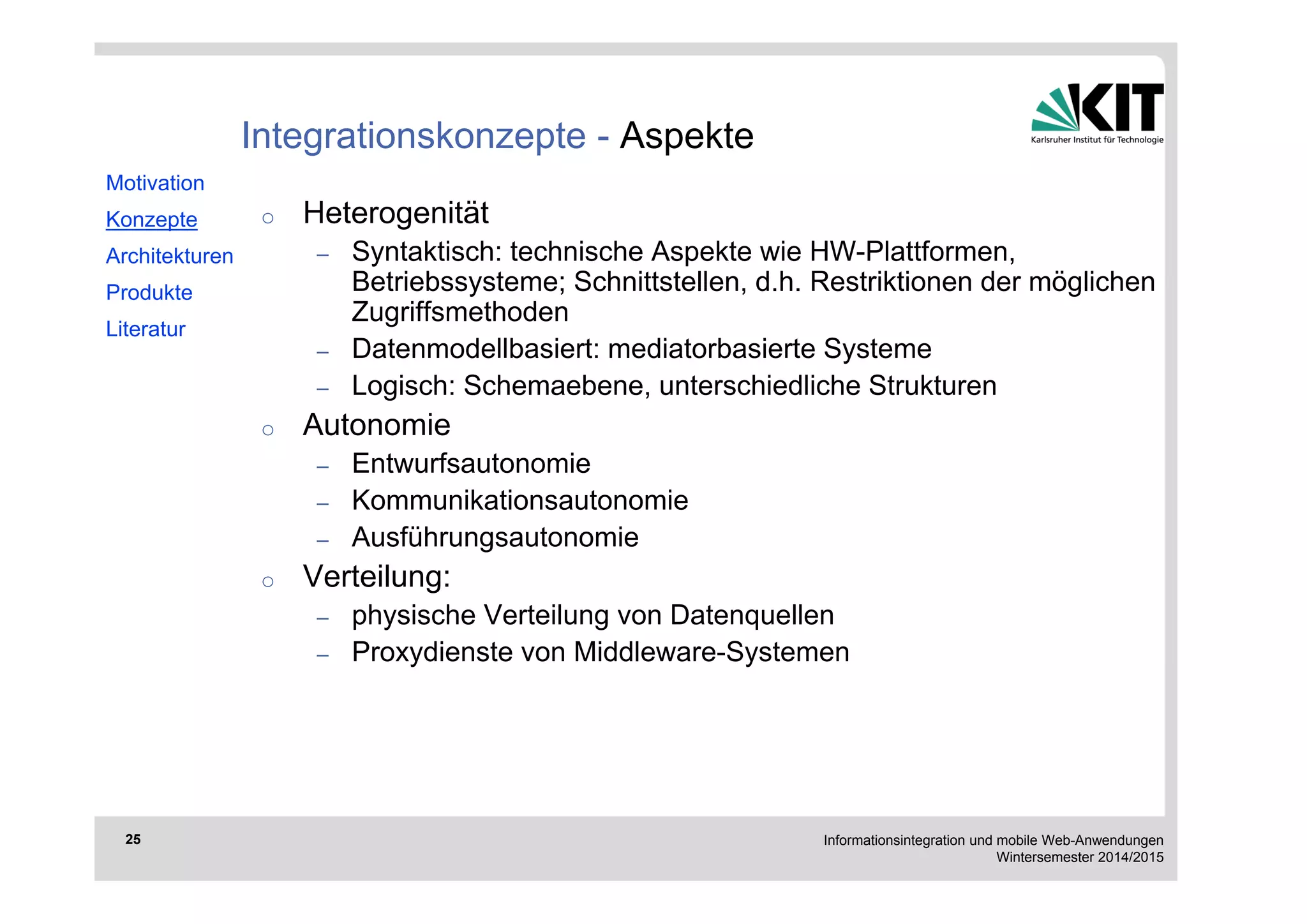

Integrationskonzepte - Aspekte
o Heterogenität
– Syntaktisch: technische Aspekte wie HW-Plattformen,
Betriebssysteme; Schnittstellen, d.h. Restriktionen der möglichen
Zugriffsmethoden
– Datenmodellbasiert: mediatorbasierte Systeme
– Logisch: Schemaebene, unterschiedliche Strukturen
o Autonomie
– Entwurfsautonomie
– Kommunikationsautonomie
– Ausführungsautonomie
o Verteilung:
– physische Verteilung von Datenquellen
– Proxydienste von Middleware-Systemen
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
26

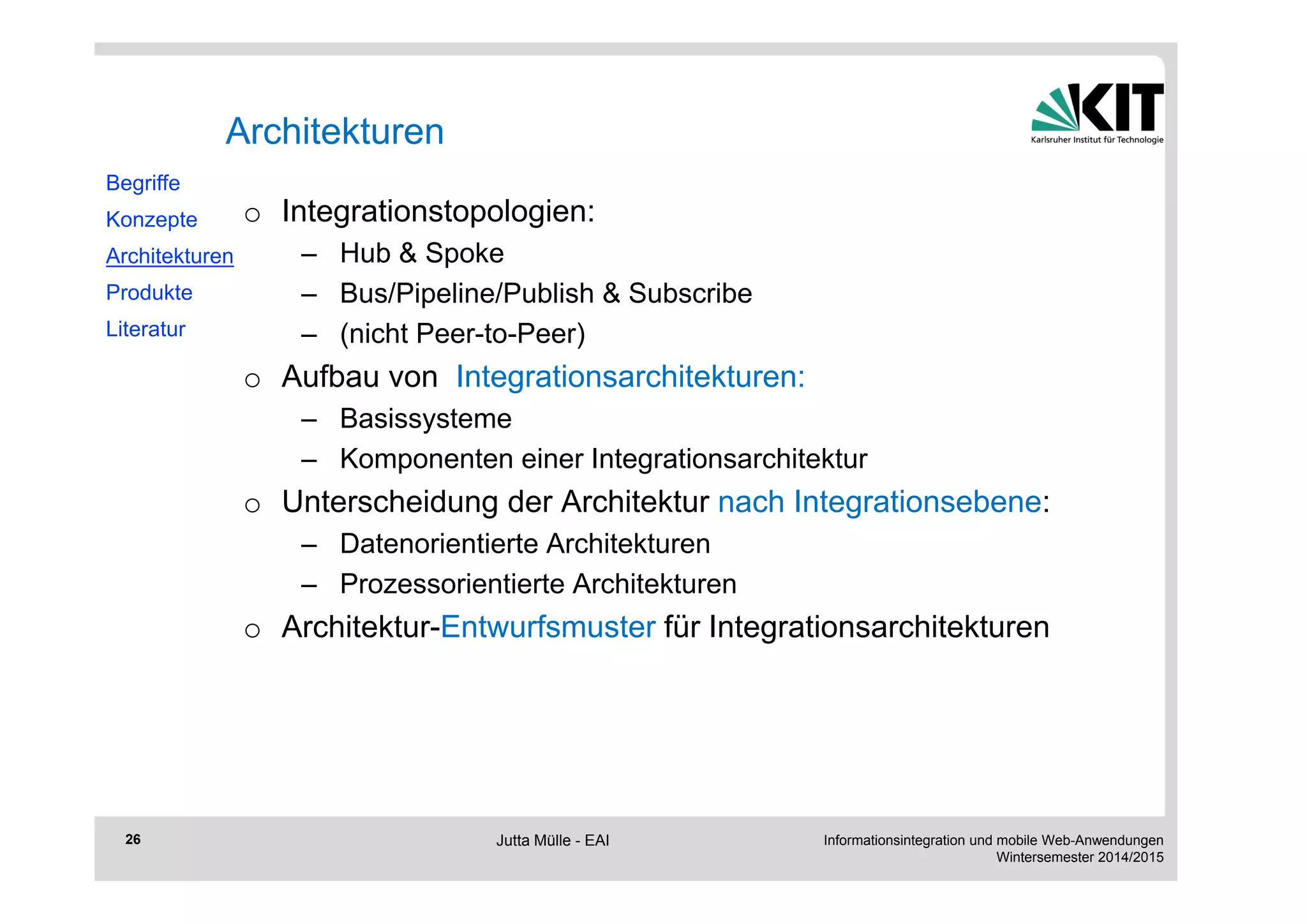

Architekturen
o Integrationstopologien:
– Hub & Spoke
– Bus/Pipeline/Publish & Subscribe
– (nicht Peer-to-Peer)
o Aufbau von Integrationsarchitekturen:
– Basissysteme
– Komponenten einer Integrationsarchitektur
o Unterscheidung der Architektur nach Integrationsebene:
– Datenorientierte Architekturen
– Prozessorientierte Architekturen
o Architektur-Entwurfsmuster für Integrationsarchitekturen
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
27

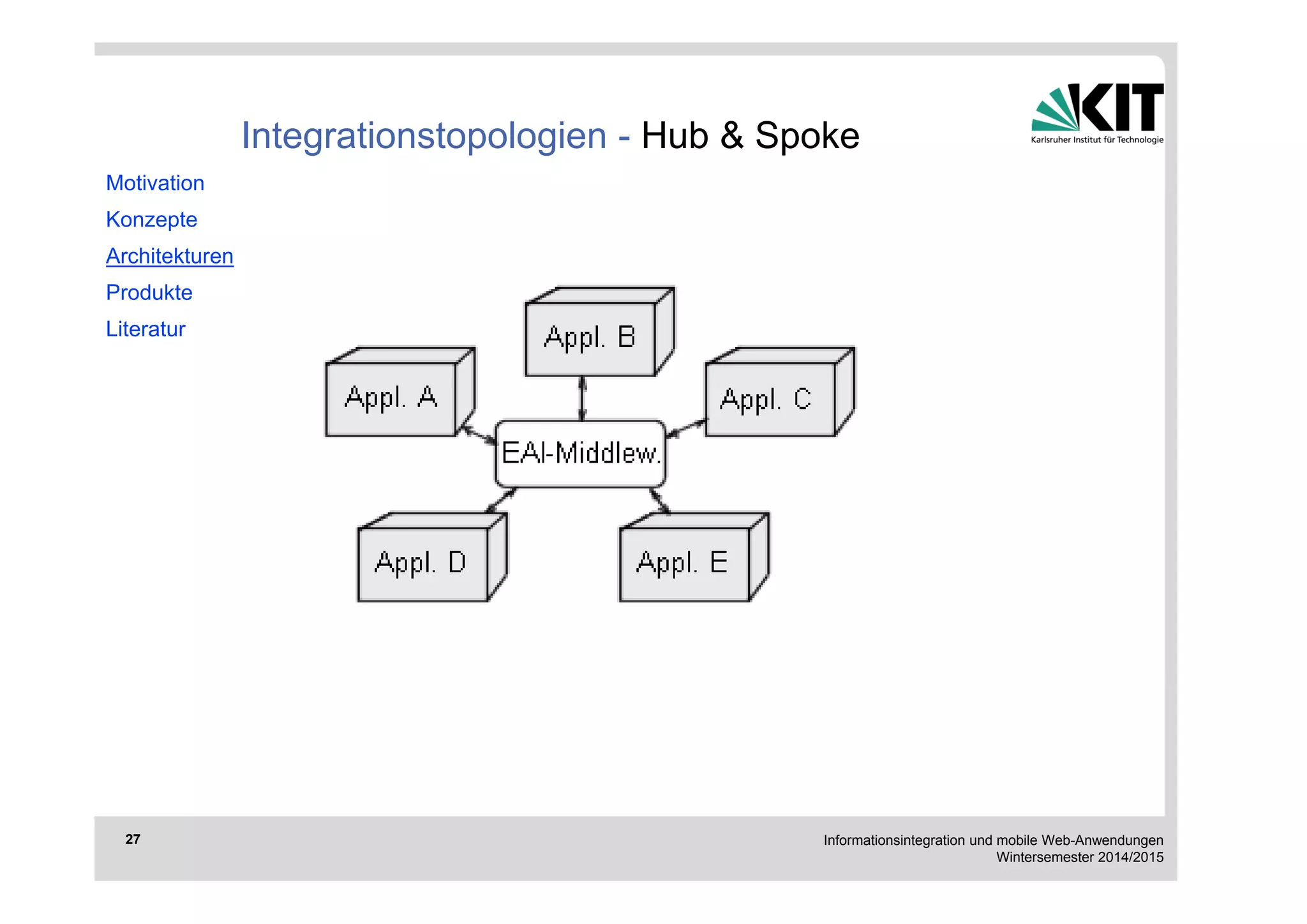

Integrationstopologien - Hub & Spoke
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
28

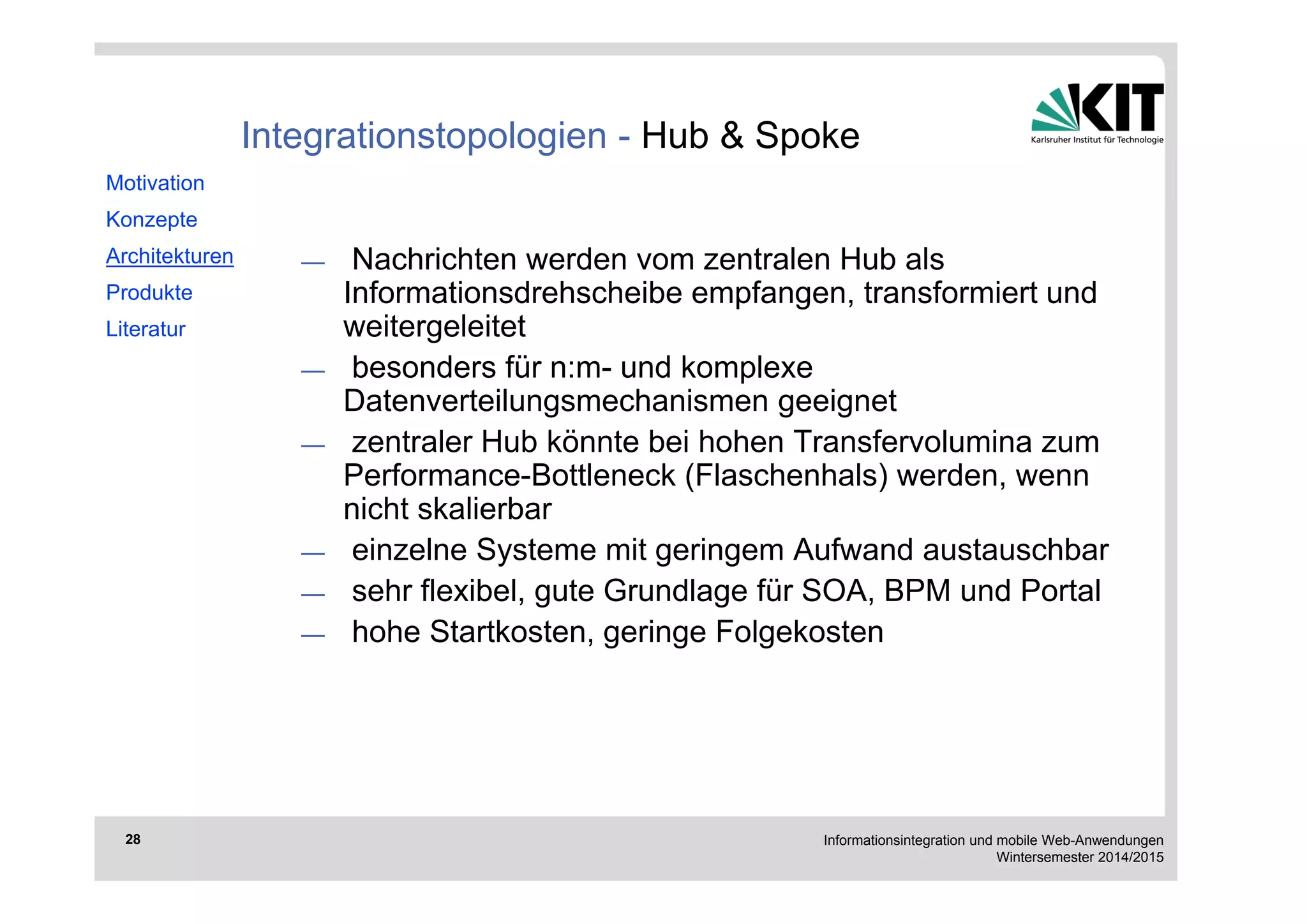

Integrationstopologien - Hub & Spoke
— Nachrichten werden vom zentralen Hub als
Informationsdrehscheibe empfangen, transformiert und
weitergeleitet
— besonders für n:m- und komplexe
Datenverteilungsmechanismen geeignet
— zentraler Hub könnte bei hohen Transfervolumina zum
Performance-Bottleneck (Flaschenhals) werden, wenn
nicht skalierbar
— einzelne Systeme mit geringem Aufwand austauschbar
— sehr flexibel, gute Grundlage für SOA, BPM und Portal
— hohe Startkosten, geringe Folgekosten
Motivation
Konzepte
Architekturen
Produkte
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
Motivation
Konzepte
Architekturen
Produkte
Literatur
29

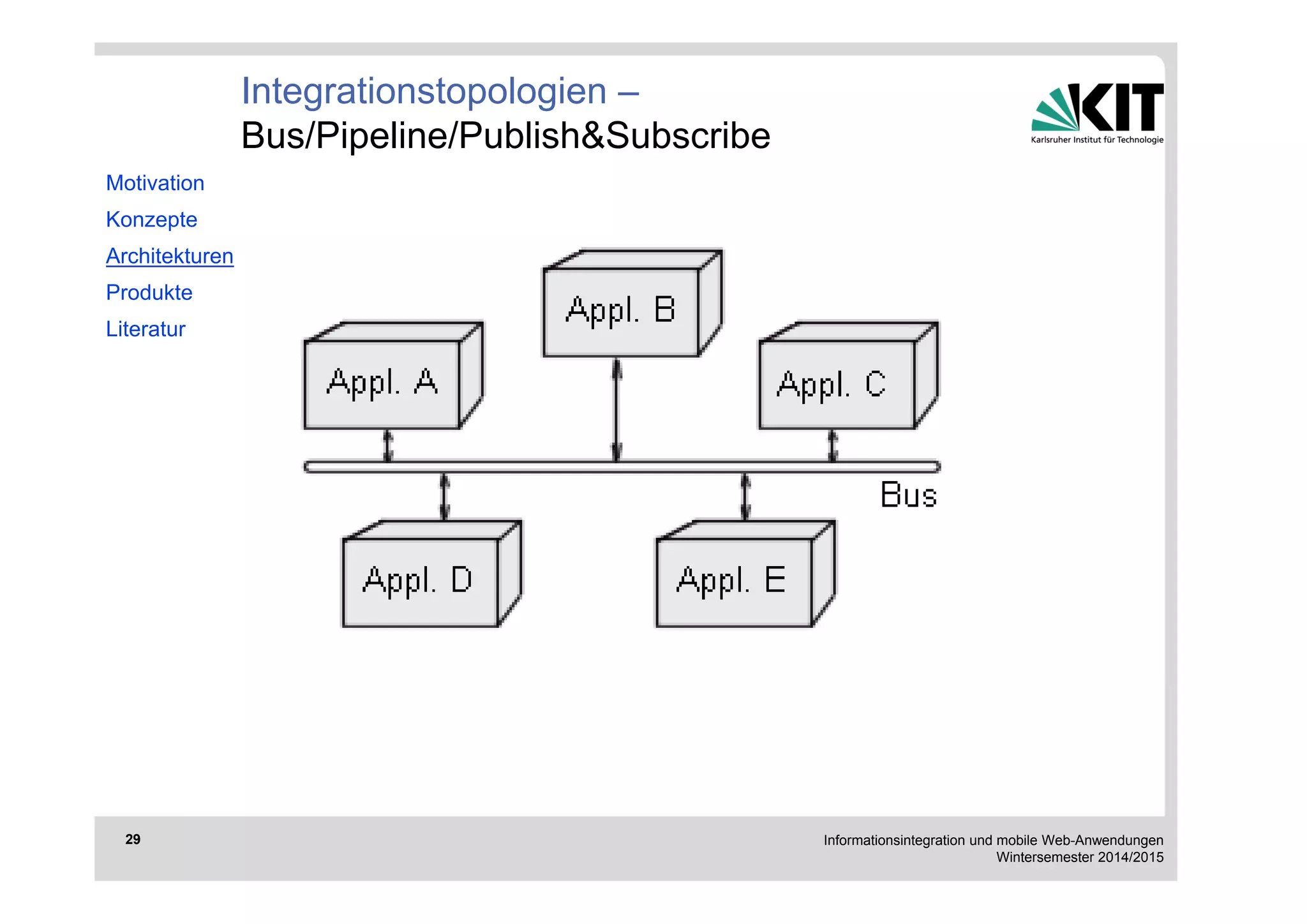

Integrationstopologien –
Bus/Pipeline/Publish&Subscribe
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
30

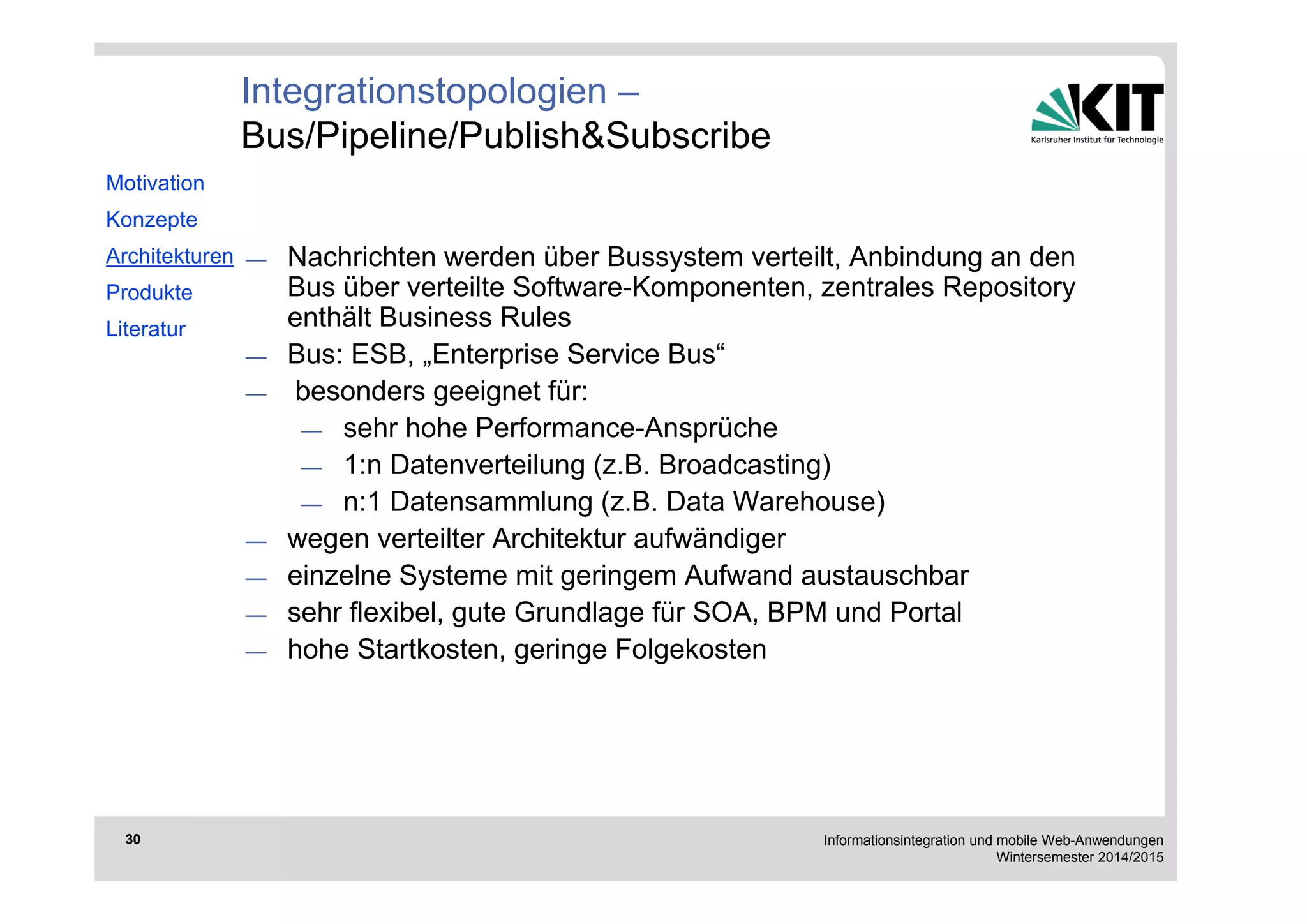

— Nachrichten werden über Bussystem verteilt, Anbindung an den
Bus über verteilte Software-Komponenten, zentrales Repository
enthält Business Rules
— Bus: ESB, „Enterprise Service Bus“
— besonders geeignet für:
— sehr hohe Performance-Ansprüche
— 1:n Datenverteilung (z.B. Broadcasting)
— n:1 Datensammlung (z.B. Data Warehouse)
— wegen verteilter Architektur aufwändiger
— einzelne Systeme mit geringem Aufwand austauschbar
— sehr flexibel, gute Grundlage für SOA, BPM und Portal
— hohe Startkosten, geringe Folgekosten
Motivation
Konzepte
Architekturen
Produkte
Literatur
Integrationstopologien –
Bus/Pipeline/Publish&Subscribe
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
31

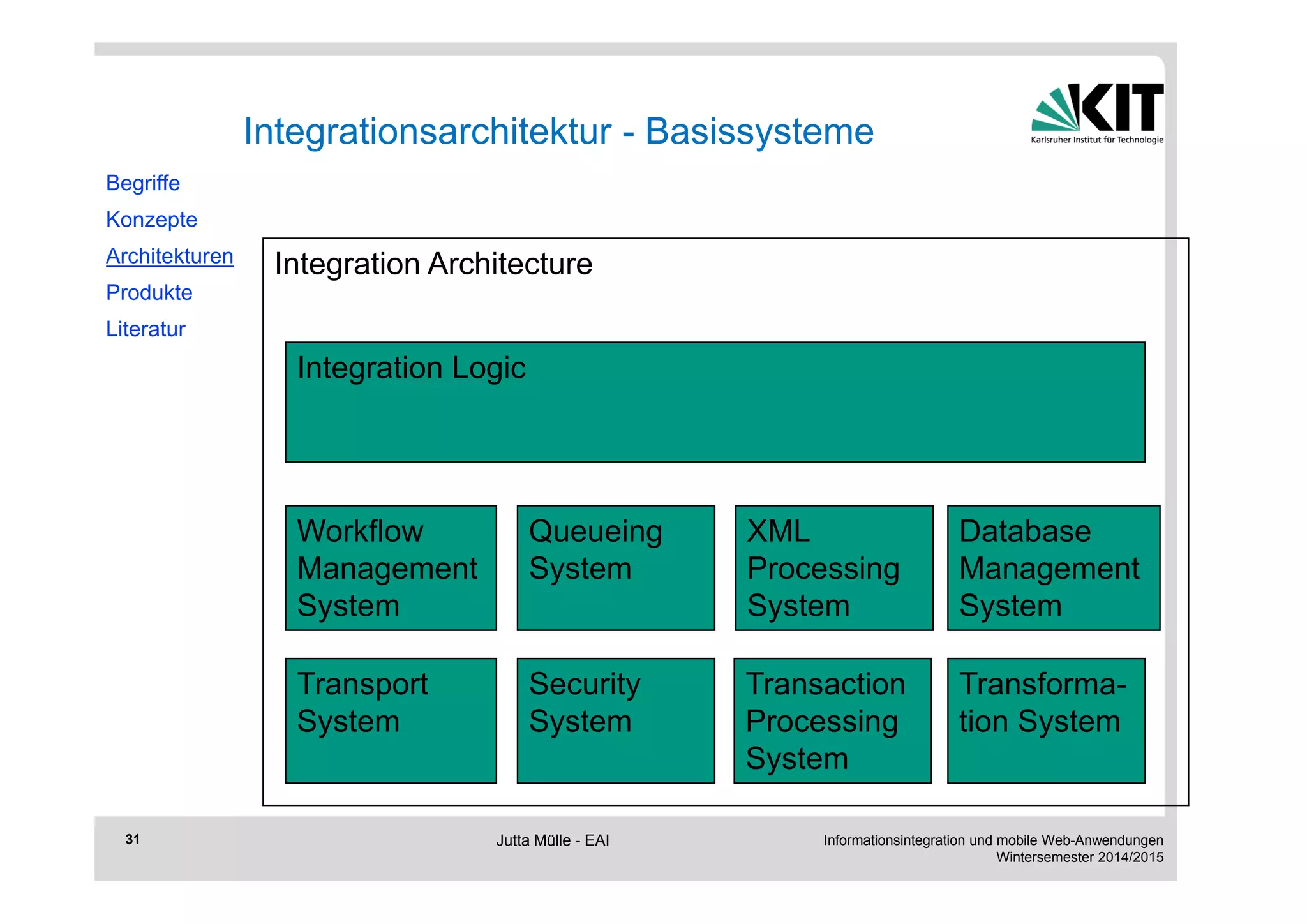

Integrationsarchitektur - Basissysteme
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Workflow
Management
System
Queueing
System
XML
Processing
System
Database
Management
System
Transforma-tion
System
Transport
System
Security
System
Transaction
Processing
System
Integration Architecture
Integration Logic
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
32

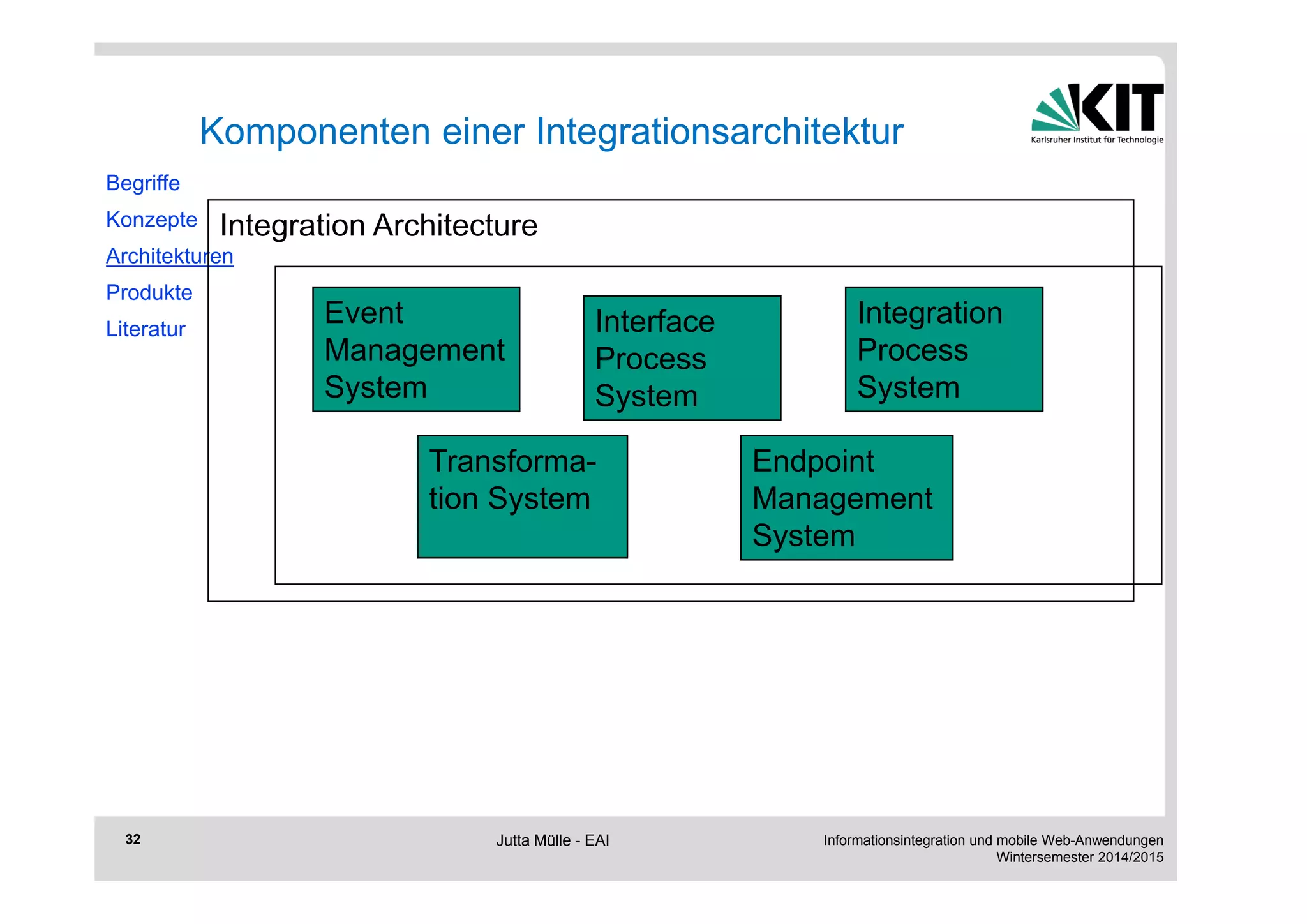

Komponenten einer Integrationsarchitektur
Begriffe
Konzepte
Architekturen
Produkte
Literatur Event
Integration Architecture
Management
System
Interface
Process
System
Integration
Process
System
Endpoint
Management
System
Transforma-tion
System
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
33

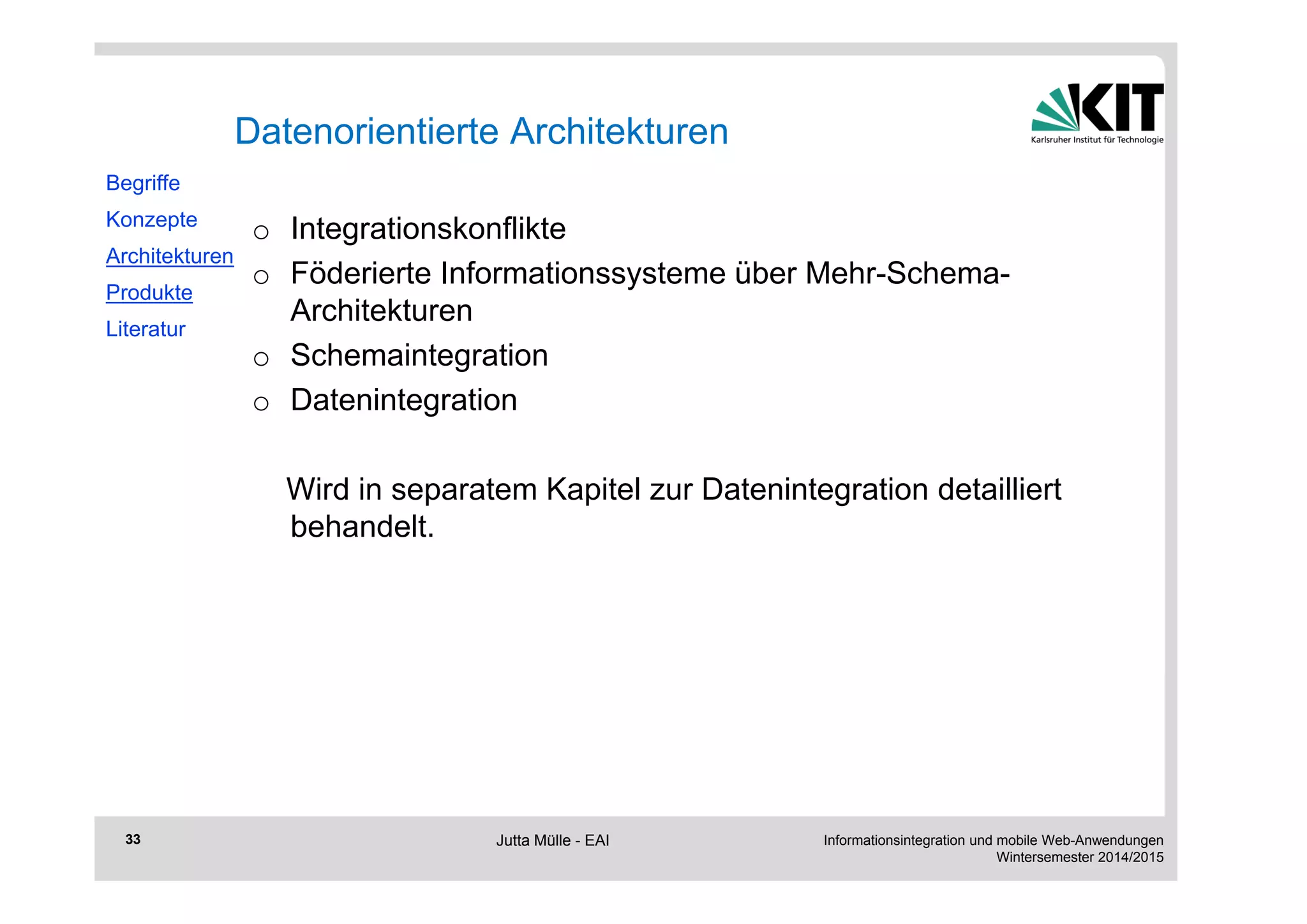

Datenorientierte Architekturen
o Integrationskonflikte
o Föderierte Informationssysteme über Mehr-Schema-
Architekturen
o Schemaintegration
o Datenintegration
Wird in separatem Kapitel zur Datenintegration detailliert
behandelt.
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
34

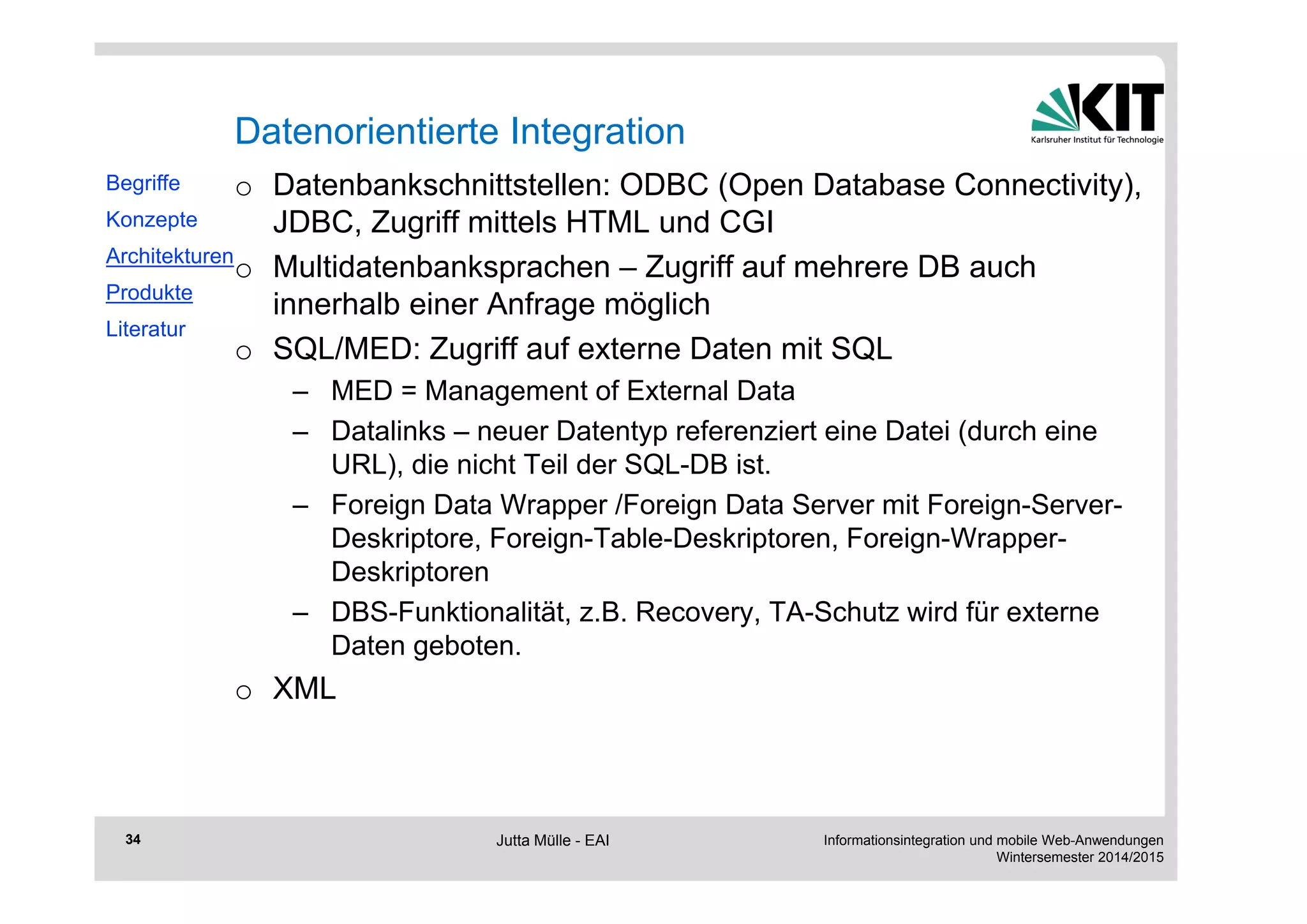

Datenorientierte Integration
o Datenbankschnittstellen: ODBC (Open Database Connectivity),
JDBC, Zugriff mittels HTML und CGI
o Multidatenbanksprachen – Zugriff auf mehrere DB auch
innerhalb einer Anfrage möglich
o SQL/MED: Zugriff auf externe Daten mit SQL
– MED = Management of External Data
– Datalinks – neuer Datentyp referenziert eine Datei (durch eine
URL), die nicht Teil der SQL-DB ist.
– Foreign Data Wrapper /Foreign Data Server mit Foreign-Server-
Deskriptore, Foreign-Table-Deskriptoren, Foreign-Wrapper-
Deskriptoren
– DBS-Funktionalität, z.B. Recovery, TA-Schutz wird für externe
Daten geboten.
o XML
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
35

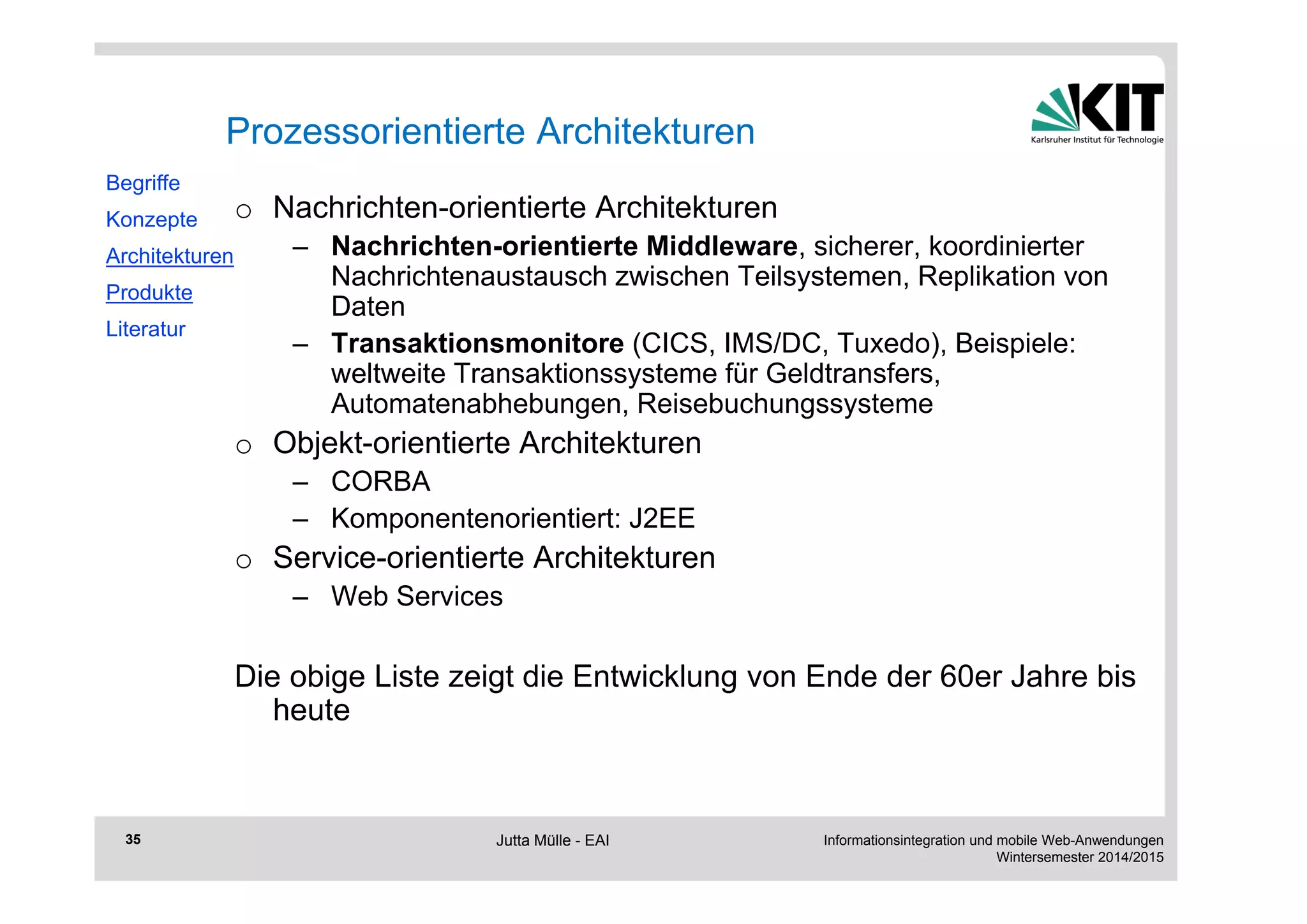

Prozessorientierte Architekturen
o Nachrichten-orientierte Architekturen
– Nachrichten-orientierte Middleware, sicherer, koordinierter
Nachrichtenaustausch zwischen Teilsystemen, Replikation von
Daten
– Transaktionsmonitore (CICS, IMS/DC, Tuxedo), Beispiele:
weltweite Transaktionssysteme für Geldtransfers,
Automatenabhebungen, Reisebuchungssysteme
o Objekt-orientierte Architekturen
– CORBA
– Komponentenorientiert: J2EE
o Service-orientierte Architekturen
– Web Services
Die obige Liste zeigt die Entwicklung von Ende der 60er Jahre bis
heute
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
36

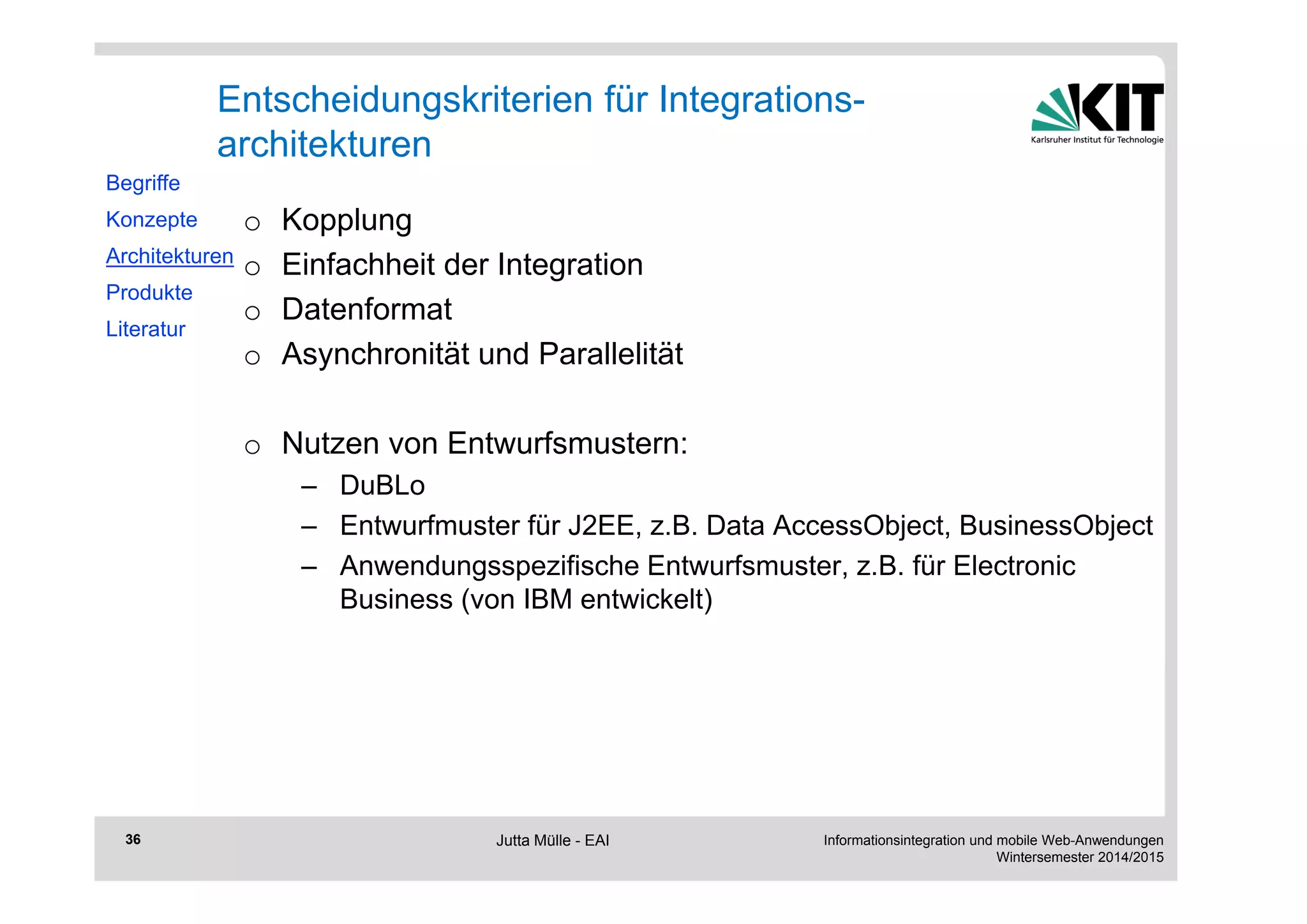

Entscheidungskriterien für Integrations-architekturen
o Kopplung
o Einfachheit der Integration
o Datenformat
o Asynchronität und Parallelität
o Nutzen von Entwurfsmustern:
– DuBLo
– Entwurfmuster für J2EE, z.B. Data AccessObject, BusinessObject
– Anwendungsspezifische Entwurfsmuster, z.B. für Electronic
Business (von IBM entwickelt)
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
37

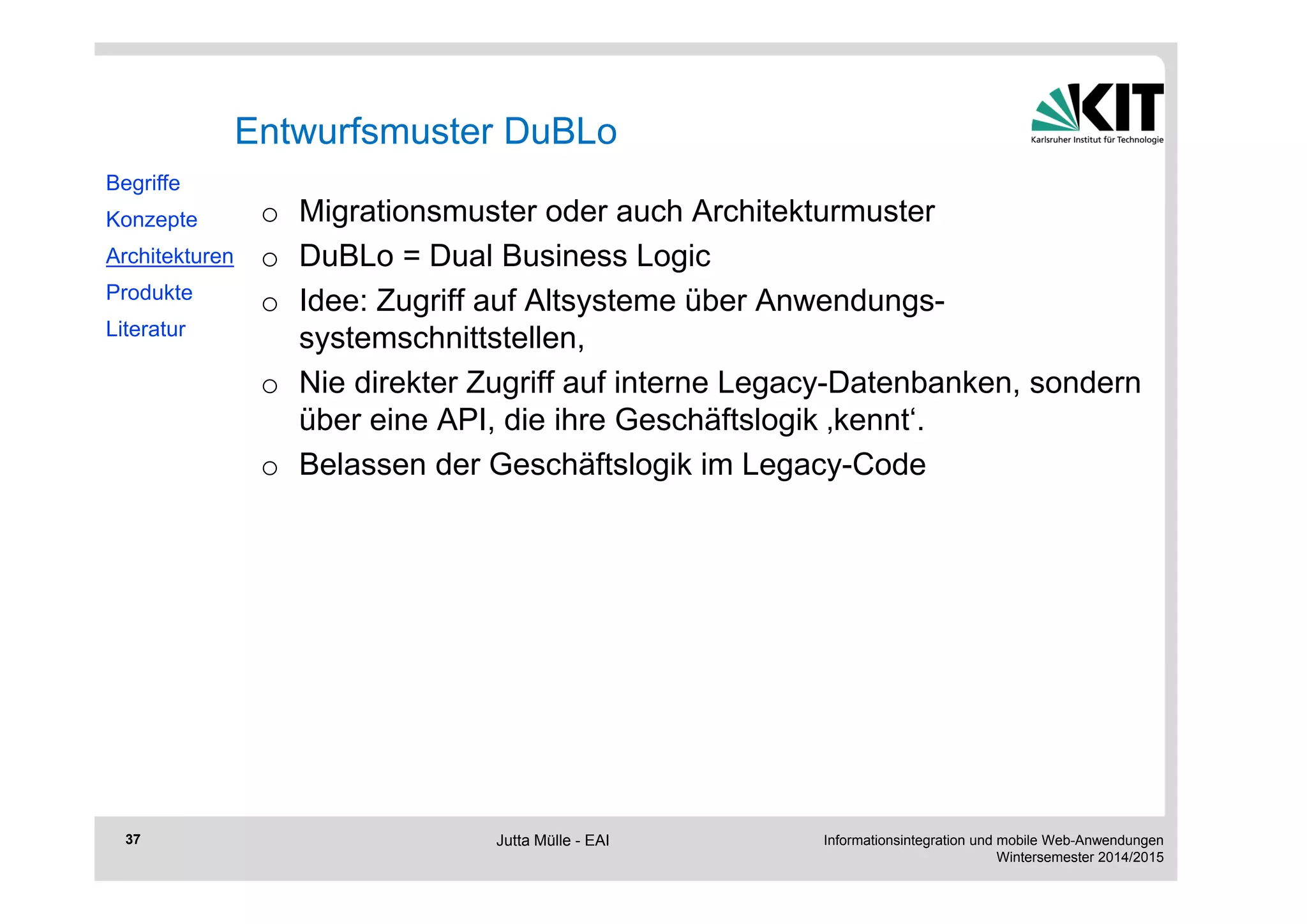

Entwurfsmuster DuBLo
o Migrationsmuster oder auch Architekturmuster
o DuBLo = Dual Business Logic
o Idee: Zugriff auf Altsysteme über Anwendungs-systemschnittstellen,
o Nie direkter Zugriff auf interne Legacy-Datenbanken, sondern
über eine API, die ihre Geschäftslogik ‚kennt‘.
o Belassen der Geschäftslogik im Legacy-Code
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
38
Entwurfsmuster DuBLo
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
39

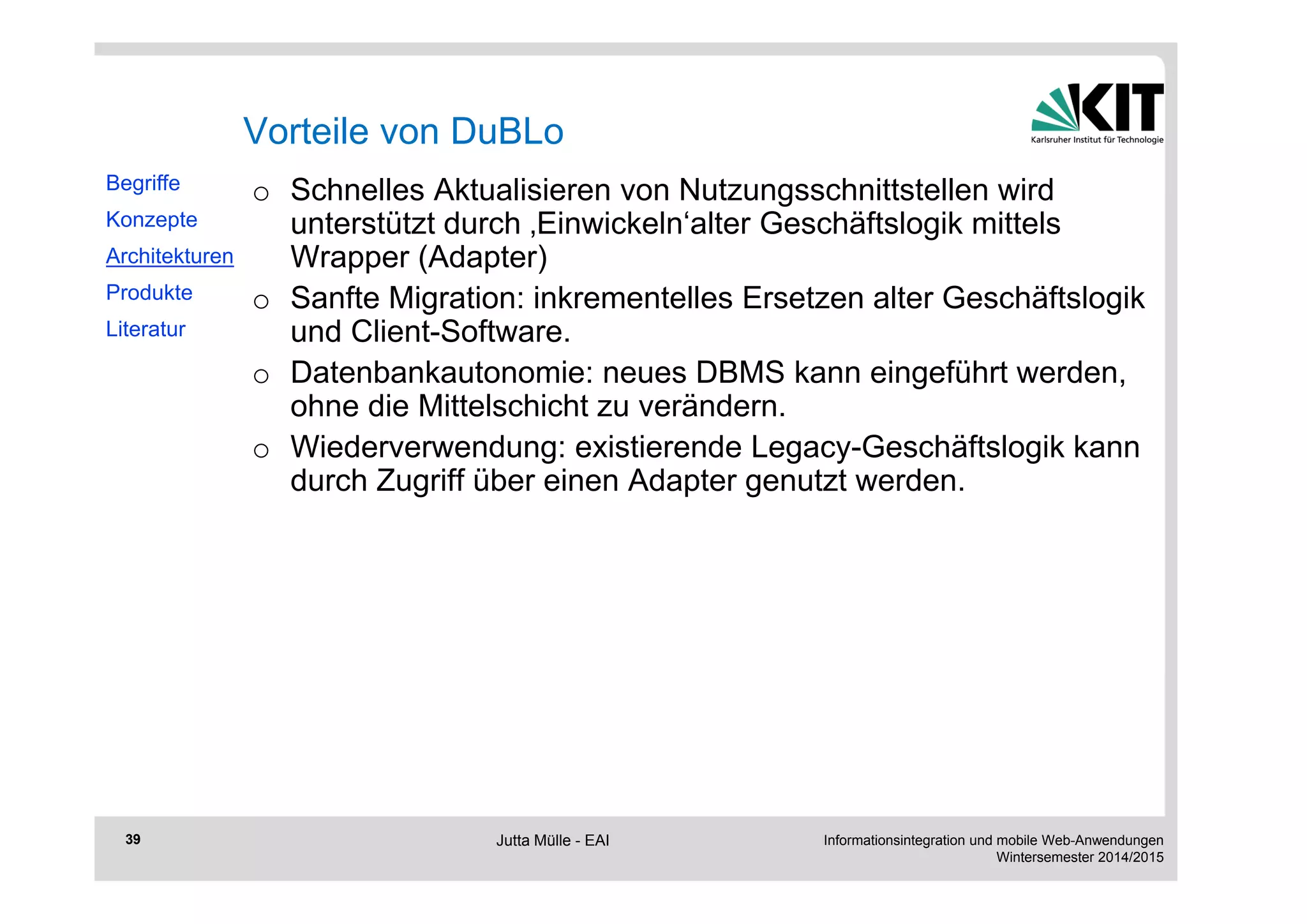

Vorteile von DuBLo
o Schnelles Aktualisieren von Nutzungsschnittstellen wird
unterstützt durch ‚Einwickeln‘alter Geschäftslogik mittels
Wrapper (Adapter)
o Sanfte Migration: inkrementelles Ersetzen alter Geschäftslogik
und Client-Software.
o Datenbankautonomie: neues DBMS kann eingeführt werden,
ohne die Mittelschicht zu verändern.
o Wiederverwendung: existierende Legacy-Geschäftslogik kann
durch Zugriff über einen Adapter genutzt werden.
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
40

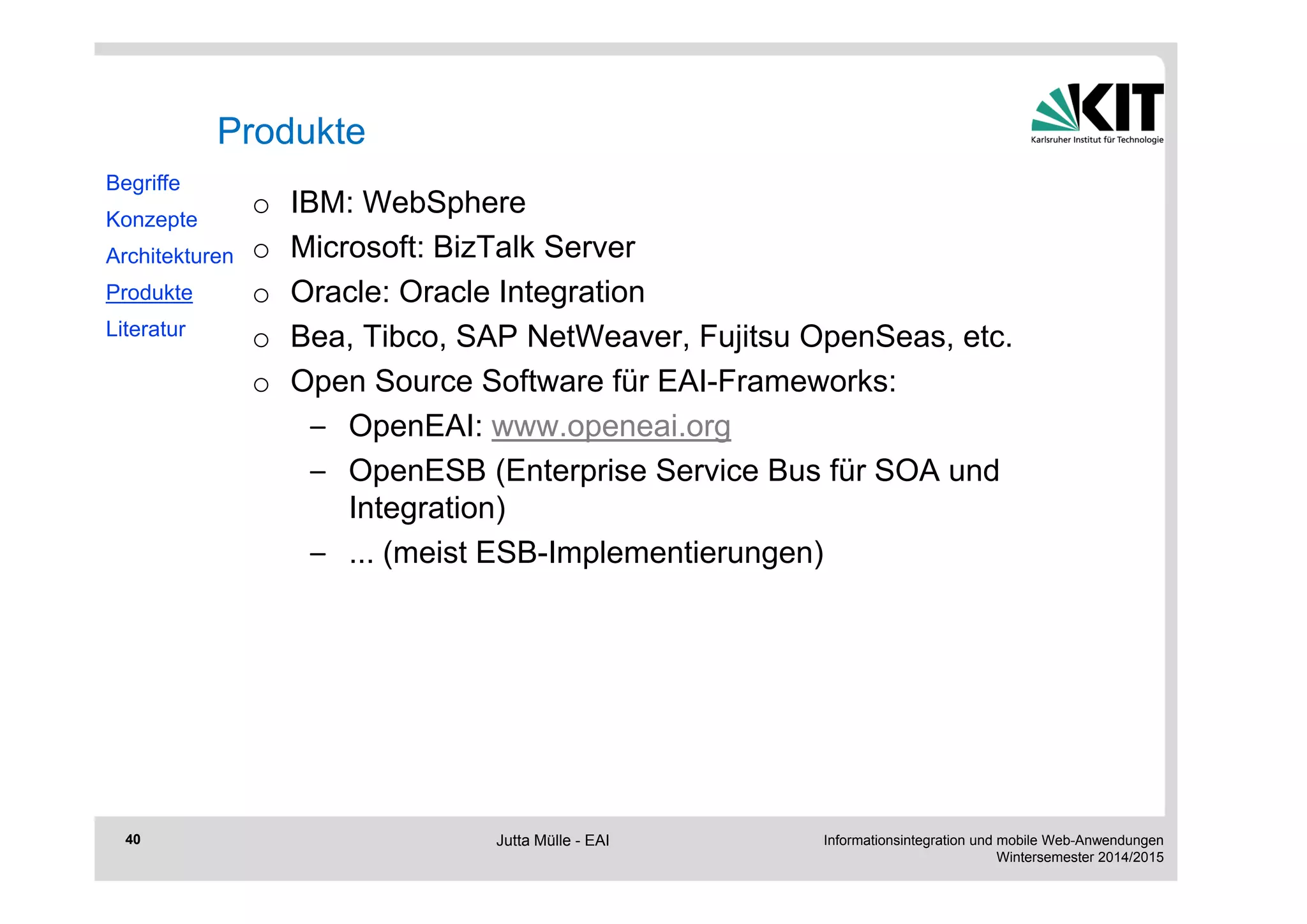

Produkte
o IBM: WebSphere
o Microsoft: BizTalk Server
o Oracle: Oracle Integration
o Bea, Tibco, SAP NetWeaver, Fujitsu OpenSeas, etc.
o Open Source Software für EAI-Frameworks:
– OpenEAI: www.openeai.org
– OpenESB (Enterprise Service Bus für SOA und
Integration)
– ... (meist ESB-Implementierungen)
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
41

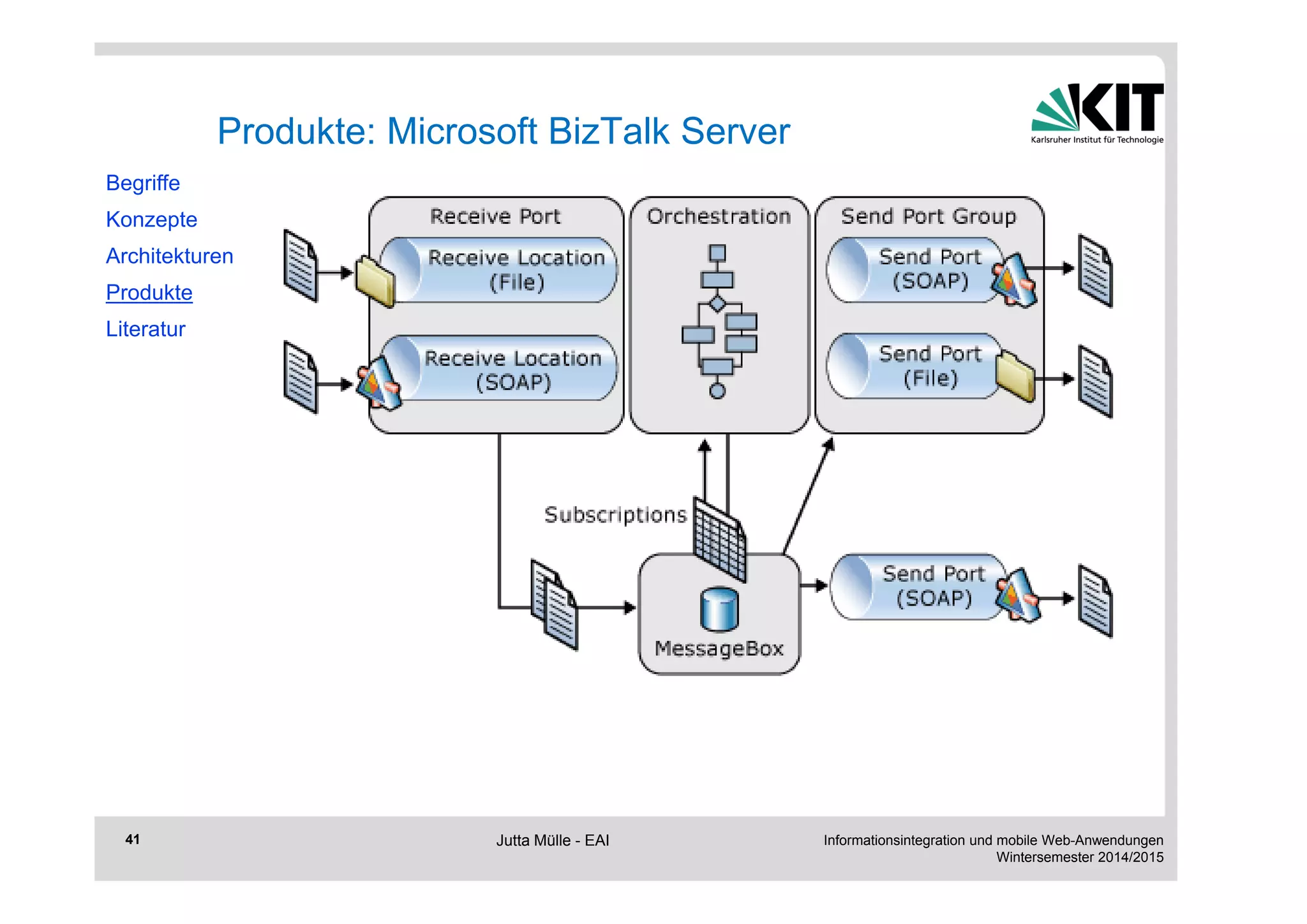

Produkte: Microsoft BizTalk Server
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
42

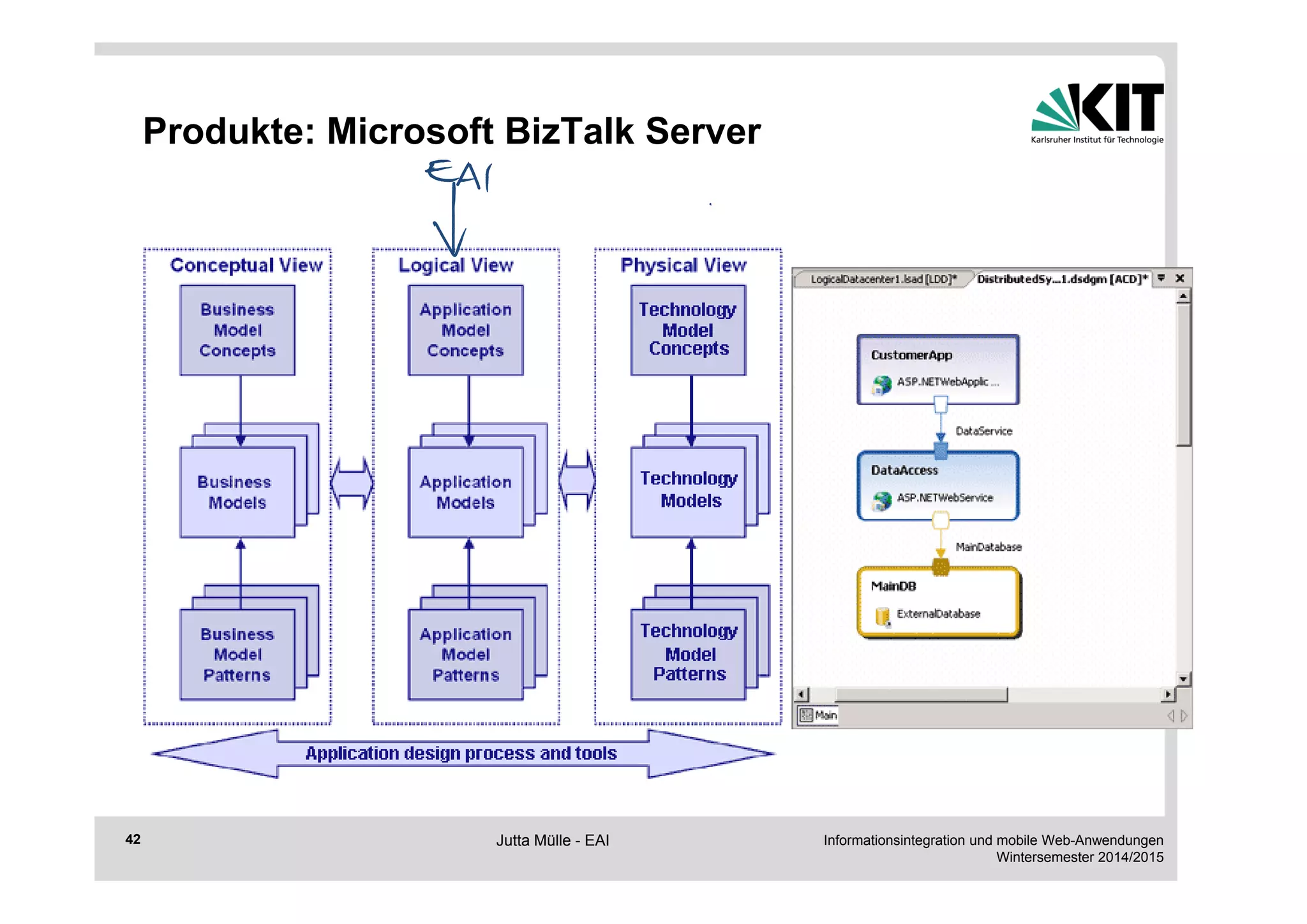

Produkte: Microsoft BizTalk Server
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
43

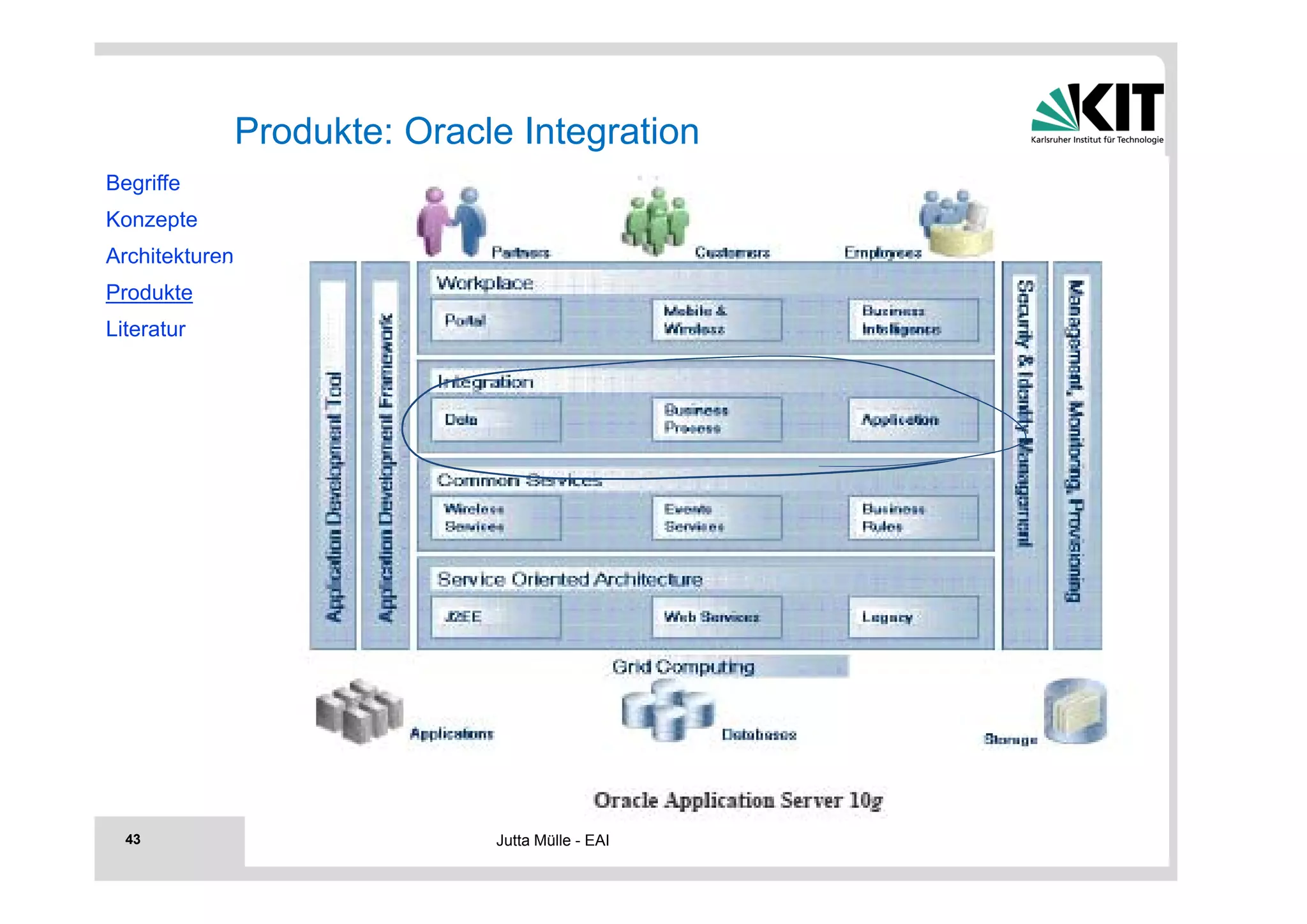

Produkte: Oracle Integration
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
44

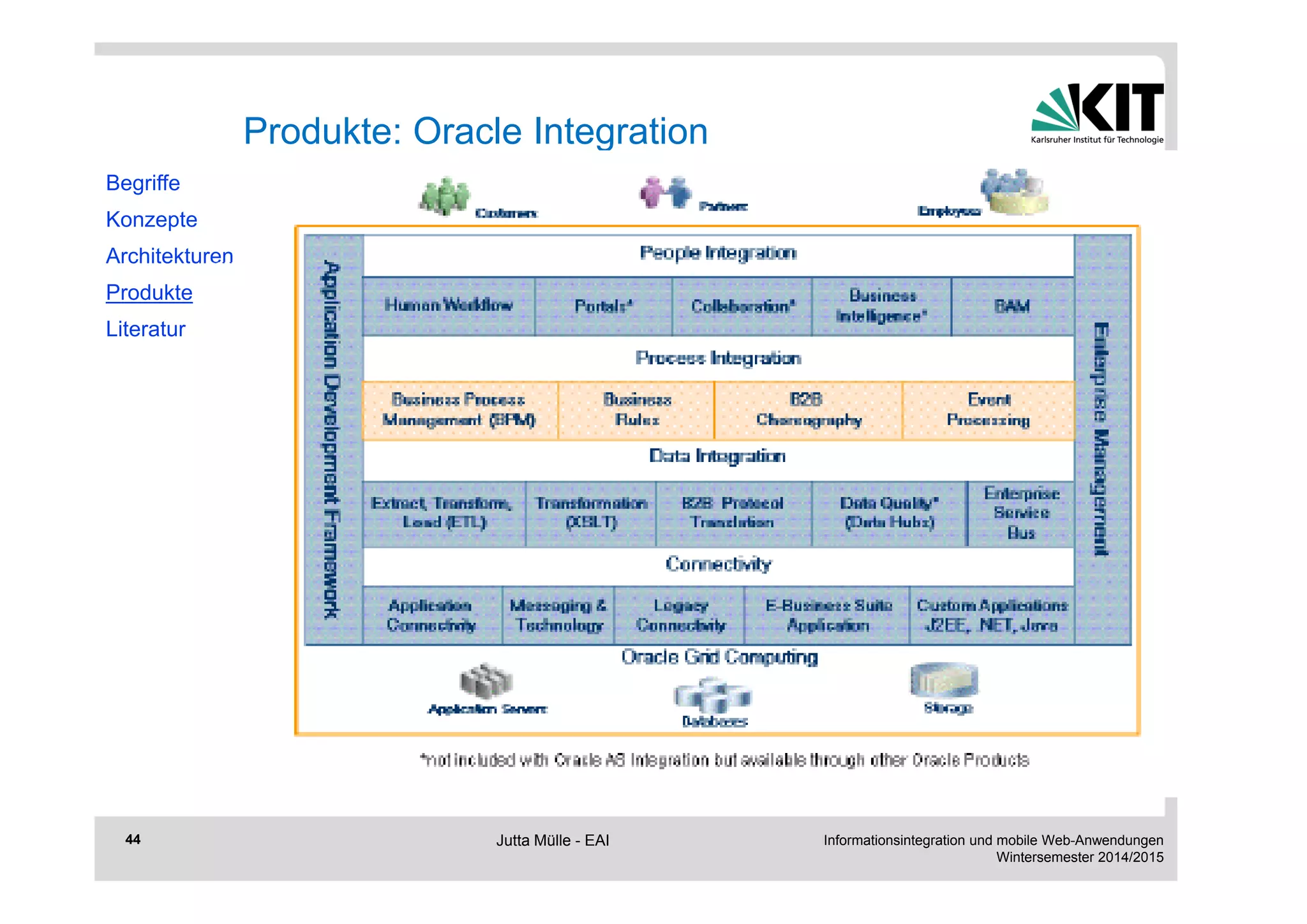

Produkte: Oracle Integration
Begriffe
Konzepte
Architekturen
Produkte
Literatur
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
45

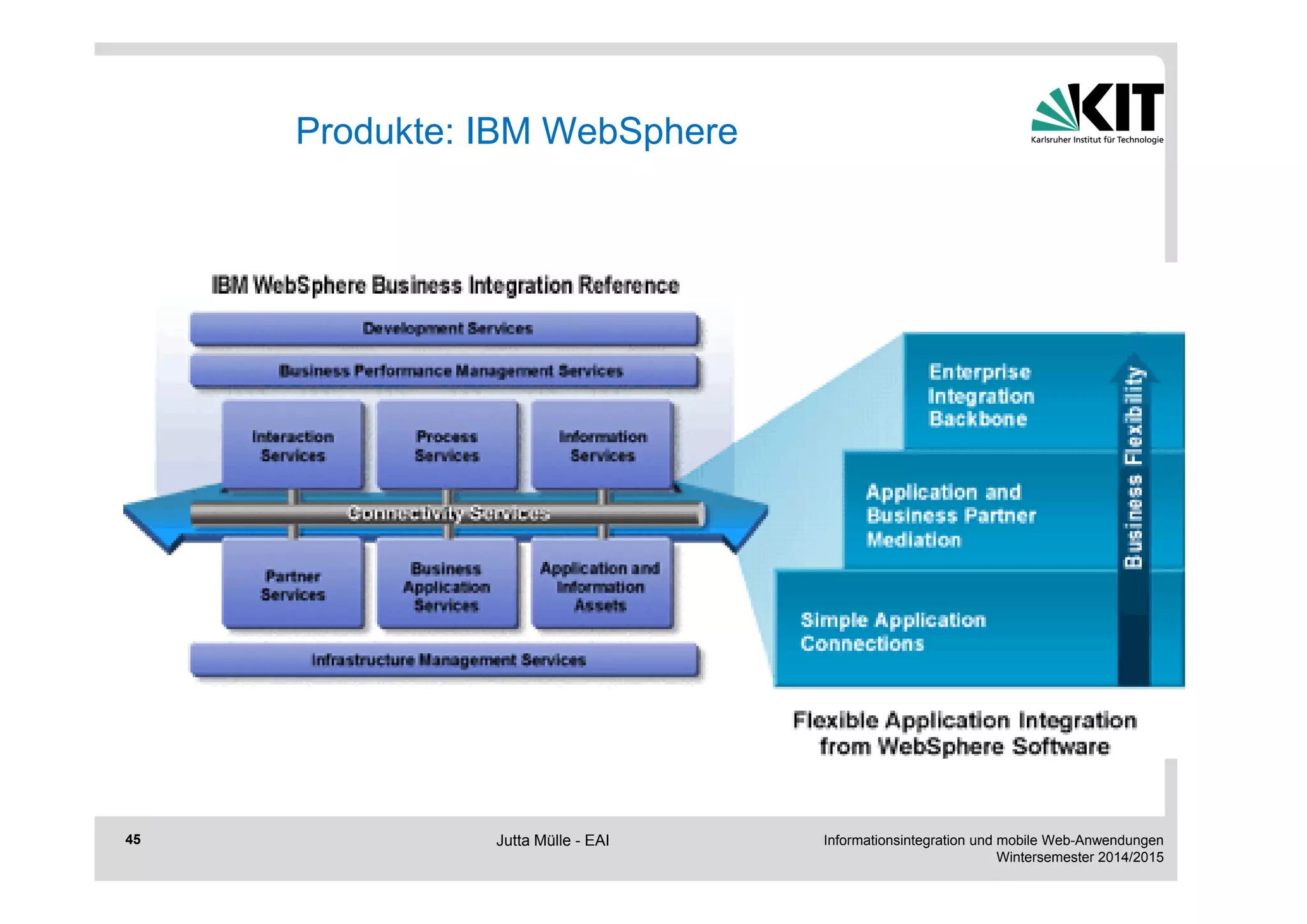

Produkte: IBM WebSphere
Jutta Mülle - EAI
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
46

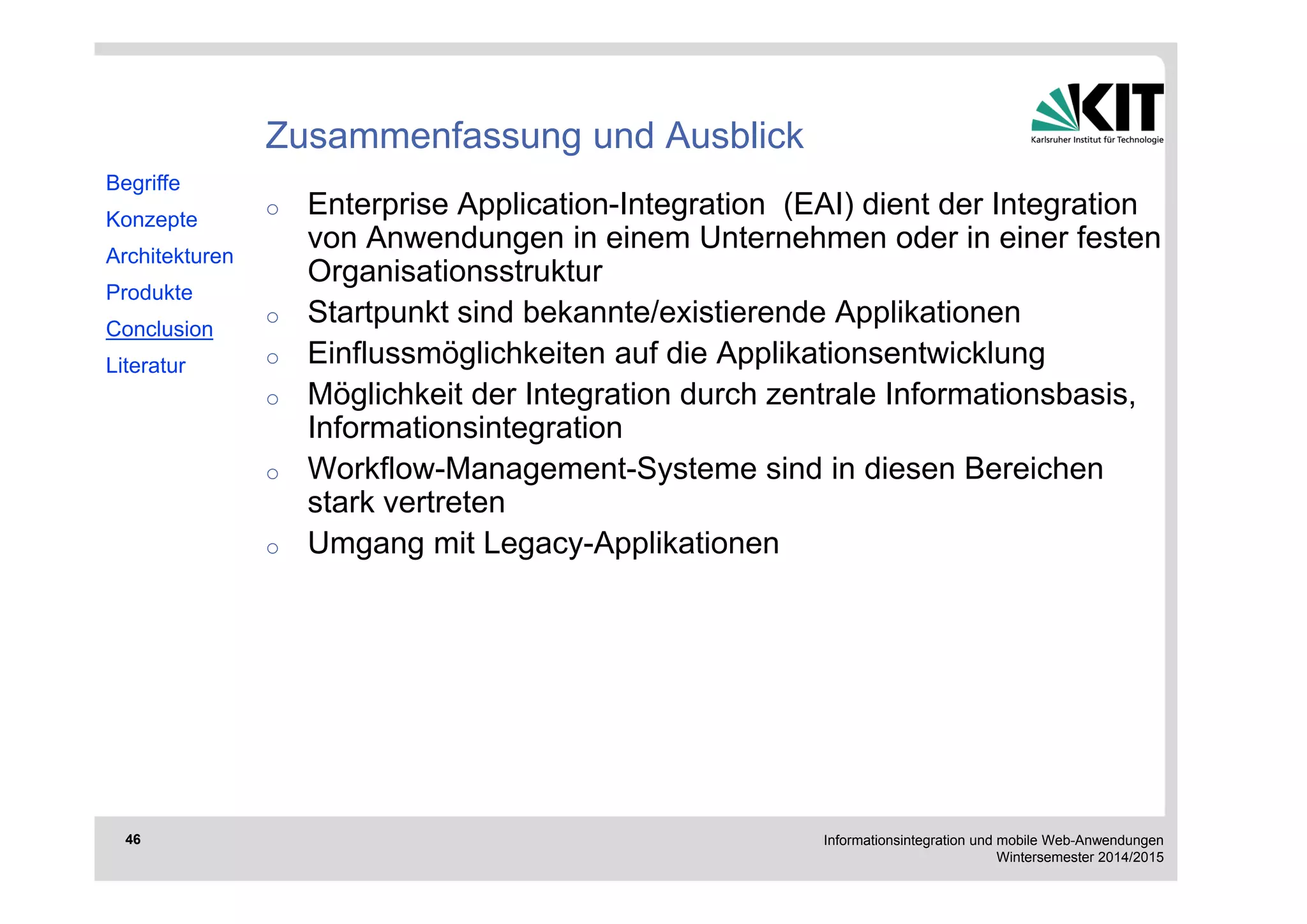

Zusammenfassung und Ausblick
o Enterprise Application-Integration (EAI) dient der Integration
von Anwendungen in einem Unternehmen oder in einer festen
Organisationsstruktur
o Startpunkt sind bekannte/existierende Applikationen
o Einflussmöglichkeiten auf die Applikationsentwicklung
o Möglichkeit der Integration durch zentrale Informationsbasis,
Informationsintegration
o Workflow-Management-Systeme sind in diesen Bereichen
stark vertreten
o Umgang mit Legacy-Applikationen
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
47

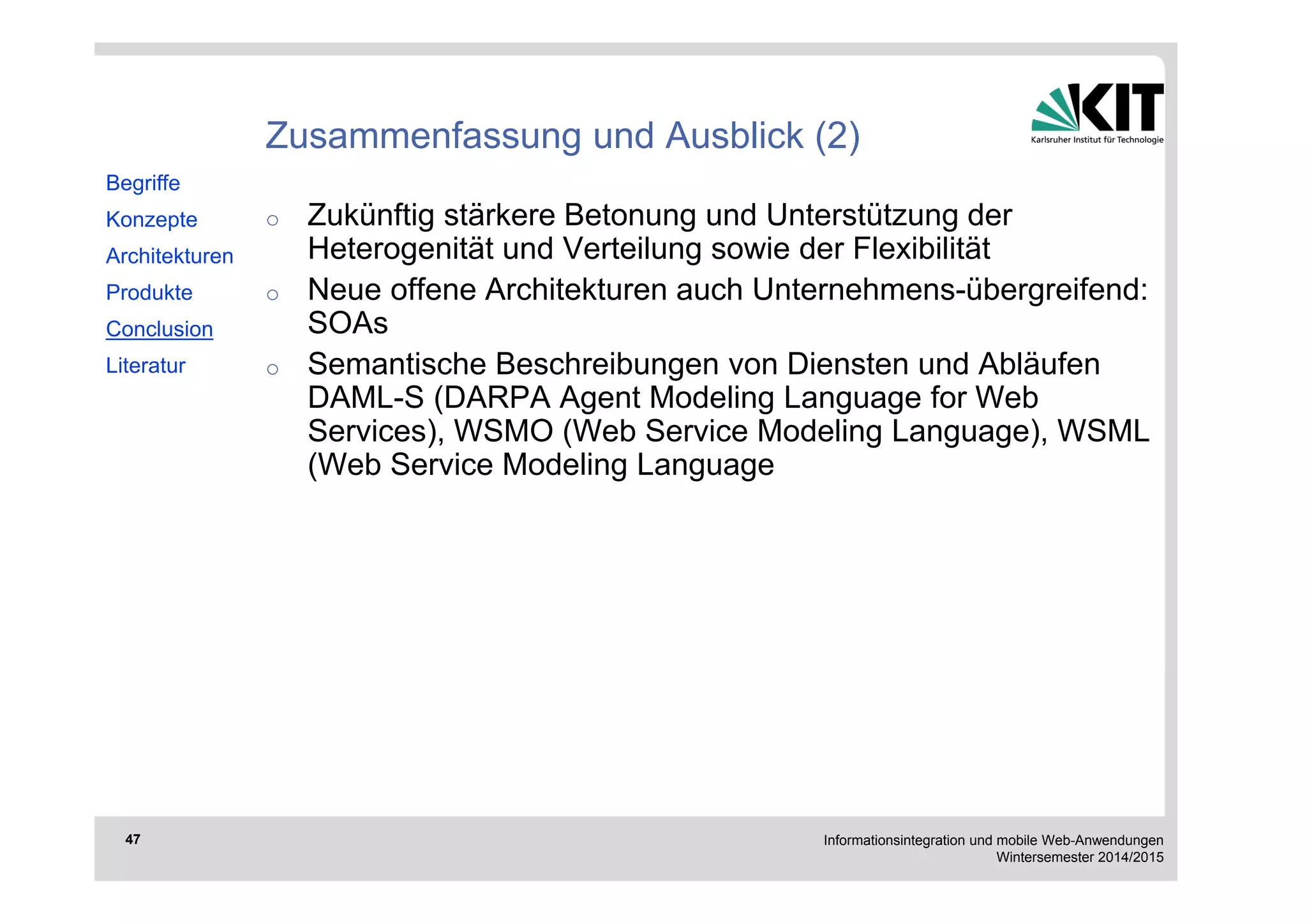

Zusammenfassung und Ausblick (2)
o Zukünftig stärkere Betonung und Unterstützung der
Heterogenität und Verteilung sowie der Flexibilität
o Neue offene Architekturen auch Unternehmens-übergreifend:
SOAs
o Semantische Beschreibungen von Diensten und Abläufen
DAML-S (DARPA Agent Modeling Language for Web
Services), WSMO (Web Service Modeling Language), WSML
(Web Service Modeling Language
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur
Informationsintegration und mobile Web-Anwendungen
Wintersemester 2014/2015
48

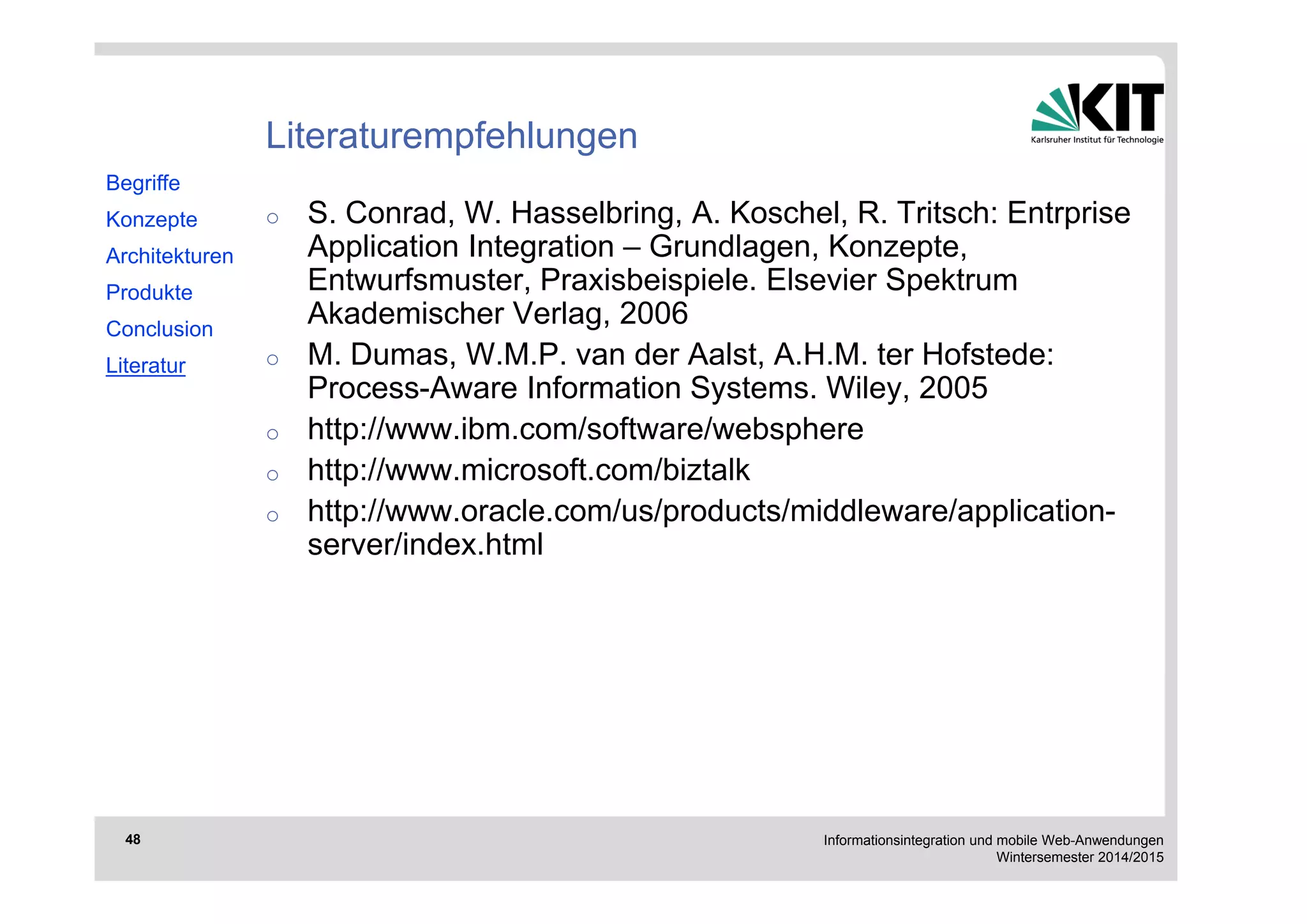

Literaturempfehlungen
o S. Conrad, W. Hasselbring, A. Koschel, R. Tritsch: Entrprise
Application Integration – Grundlagen, Konzepte,
Entwurfsmuster, Praxisbeispiele. Elsevier Spektrum
Akademischer Verlag, 2006
o M. Dumas, W.M.P. van der Aalst, A.H.M. ter Hofstede:
Process-Aware Information Systems. Wiley, 2005
o http://www.ibm.com/software/websphere
o http://www.microsoft.com/biztalk
o http://www.oracle.com/us/products/middleware/application-server/
index.html
Begriffe
Konzepte
Architekturen
Produkte
Conclusion
Literatur

Weitere ähnliche Inhalte

Andere mochten auch

Datentypen LabVIEW
Datentypen LabVIEWDatentypen LabVIEW
Datentypen LabVIEW
Birgit Plötzeneder

Cloud Characteristics
Cloud CharacteristicsCloud Characteristics
Cloud Characteristics
Tom Peruzzi

Cloud ms0.9
Cloud ms0.9Cloud ms0.9
Cloud ms0.9
Tom Peruzzi

Cloud Financials
Cloud FinancialsCloud Financials
Cloud Financials
Tom Peruzzi

Modellierung integrierter SAP System Landschaften
Modellierung integrierter SAP System LandschaftenModellierung integrierter SAP System Landschaften
Modellierung integrierter SAP System Landschaften
cbs Corporate Business Solutions Unternehmensberatung GmbH

Automatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt
Automatischer Build mit Maven - OPITZ CONSULTING - Stefan ScheidtAutomatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt
Automatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt
OPITZ CONSULTING Deutschland

Enterprise application market (solutions, delivery model, verticals and geogr...
Enterprise application market (solutions, delivery model, verticals and geogr...Enterprise application market (solutions, delivery model, verticals and geogr...
Enterprise application market (solutions, delivery model, verticals and geogr...
Allied Market Research

Dependency Injection - A practical introduction
Dependency Injection - A practical introductionDependency Injection - A practical introduction
Dependency Injection - A practical introduction
Carsten Hetzel

Computer
ComputerComputer
Computer
Richard Hahn


Andere mochten auch (9)

Datentypen LabVIEW
Datentypen LabVIEWDatentypen LabVIEW
Datentypen LabVIEW

Cloud Characteristics
Cloud CharacteristicsCloud Characteristics
Cloud Characteristics

Cloud ms0.9
Cloud ms0.9Cloud ms0.9
Cloud ms0.9

Cloud Financials
Cloud FinancialsCloud Financials
Cloud Financials

Modellierung integrierter SAP System Landschaften
Modellierung integrierter SAP System LandschaftenModellierung integrierter SAP System Landschaften
Modellierung integrierter SAP System Landschaften

Automatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt
Automatischer Build mit Maven - OPITZ CONSULTING - Stefan ScheidtAutomatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt
Automatischer Build mit Maven - OPITZ CONSULTING - Stefan Scheidt

Enterprise application market (solutions, delivery model, verticals and geogr...
Enterprise application market (solutions, delivery model, verticals and geogr...Enterprise application market (solutions, delivery model, verticals and geogr...
Enterprise application market (solutions, delivery model, verticals and geogr...

Dependency Injection - A practical introduction
Dependency Injection - A practical introductionDependency Injection - A practical introduction
Dependency Injection - A practical introduction

Computer
ComputerComputer
Computer


Ähnlich wie 03 EAI - Enterprise Application Integration

05 Mehrschichtenarchitekturen und Enterprise Java Beans
05 Mehrschichtenarchitekturen und Enterprise Java Beans05 Mehrschichtenarchitekturen und Enterprise Java Beans
05 Mehrschichtenarchitekturen und Enterprise Java Beans
klickandbau

Digitale Kommunikation in Fertigungsnetzwerken neu gedacht
Digitale Kommunikation in Fertigungsnetzwerken neu gedachtDigitale Kommunikation in Fertigungsnetzwerken neu gedacht
Digitale Kommunikation in Fertigungsnetzwerken neu gedacht
Georg Guentner

Dienstorientierte Integration von Komponenten
Dienstorientierte Integration von KomponentenDienstorientierte Integration von Komponenten
Dienstorientierte Integration von Komponenten
Andreas Walter

SOA in Kundenprojekten
SOA in KundenprojektenSOA in Kundenprojekten
SOA in Kundenprojekten
Jewgenij Moldawski

Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG
Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AGRoadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG
Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG
InboundLabs (ex mon.ki inc)

Big Data und Oracle bringen die Logistik in Bewegung
Big Data und Oracle bringen die Logistik in BewegungBig Data und Oracle bringen die Logistik in Bewegung
Big Data und Oracle bringen die Logistik in Bewegung
OPITZ CONSULTING Deutschland

02 Webtechnologien - Informatiosinstegration und Webportale
02 Webtechnologien - Informatiosinstegration und Webportale02 Webtechnologien - Informatiosinstegration und Webportale
02 Webtechnologien - Informatiosinstegration und Webportale
klickandbau

Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...
Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...
Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...
Trebing & Himstedt Prozeßautomation GmbH & Co. KG

«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...
«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...
«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...
Intelliact AG

A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017
A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017
A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017
TANNER AG

Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...
Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...
Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...
SQL Projekt AG

SaaS-EcoSystem: Cloud Integration
SaaS-EcoSystem: Cloud IntegrationSaaS-EcoSystem: Cloud Integration
SaaS-EcoSystem: Cloud Integration
Wolfgang Schmidt

SaaS EcoSystem-Roadshow_hybrid_cloud_connectivity
SaaS EcoSystem-Roadshow_hybrid_cloud_connectivitySaaS EcoSystem-Roadshow_hybrid_cloud_connectivity
SaaS EcoSystem-Roadshow_hybrid_cloud_connectivity
SaaS-EcoSystem

Interoperable IT-Infrastruktur für die öffentliche Verwaltung
Interoperable IT-Infrastruktur für die öffentliche VerwaltungInteroperable IT-Infrastruktur für die öffentliche Verwaltung
Interoperable IT-Infrastruktur für die öffentliche Verwaltung
Johann Höchtl

7P Social Workplace und AWS - Partnervortrag vom AWS Summit
7P Social Workplace und AWS - Partnervortrag vom AWS Summit7P Social Workplace und AWS - Partnervortrag vom AWS Summit
7P Social Workplace und AWS - Partnervortrag vom AWS Summit
AWS Germany

Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)
Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)
Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)
Praxistage

Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020
Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020
Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020
Michael Groeschel

Crossgate Acquisition Media Coverage
Crossgate Acquisition Media CoverageCrossgate Acquisition Media Coverage
Crossgate Acquisition Media CoverageSebastian Vitzthum

Globale Standards im Web of Things
Globale Standards im Web of ThingsGlobale Standards im Web of Things
Globale Standards im Web of Things
Georg Rehm

Das geheime Leben einer Störmeldung
Das geheime Leben einer StörmeldungDas geheime Leben einer Störmeldung
Das geheime Leben einer Störmeldung
Georg Guentner


Ähnlich wie 03 EAI - Enterprise Application Integration (20)

05 Mehrschichtenarchitekturen und Enterprise Java Beans
05 Mehrschichtenarchitekturen und Enterprise Java Beans05 Mehrschichtenarchitekturen und Enterprise Java Beans
05 Mehrschichtenarchitekturen und Enterprise Java Beans

Digitale Kommunikation in Fertigungsnetzwerken neu gedacht
Digitale Kommunikation in Fertigungsnetzwerken neu gedachtDigitale Kommunikation in Fertigungsnetzwerken neu gedacht
Digitale Kommunikation in Fertigungsnetzwerken neu gedacht

Dienstorientierte Integration von Komponenten
Dienstorientierte Integration von KomponentenDienstorientierte Integration von Komponenten
Dienstorientierte Integration von Komponenten

SOA in Kundenprojekten
SOA in KundenprojektenSOA in Kundenprojekten
SOA in Kundenprojekten

Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG
Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AGRoadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG
Roadmap zum Modernen Arbeitsplatz: Praxisszenario. Rainer Haselmeier, YAVEON AG

Big Data und Oracle bringen die Logistik in Bewegung
Big Data und Oracle bringen die Logistik in BewegungBig Data und Oracle bringen die Logistik in Bewegung
Big Data und Oracle bringen die Logistik in Bewegung

02 Webtechnologien - Informatiosinstegration und Webportale
02 Webtechnologien - Informatiosinstegration und Webportale02 Webtechnologien - Informatiosinstegration und Webportale
02 Webtechnologien - Informatiosinstegration und Webportale

Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...
Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...
Webinar: Kollaborative Plattform für den Digitalen Zwilling - SAP Asset Intel...

«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...
«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...
«Schnittstellen sind kompliziert, darum kann ich die Digitalisierung nicht mi...

A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017
A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017
A Digital Journey – von der Idee über den Service und zurück| DOKU-FORUM 2017

Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...
Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...
Mit TRANSCONNECT® in die Cloud – Anwendungsbeispiele bei der DuMont Mediengru...

SaaS-EcoSystem: Cloud Integration
SaaS-EcoSystem: Cloud IntegrationSaaS-EcoSystem: Cloud Integration
SaaS-EcoSystem: Cloud Integration

SaaS EcoSystem-Roadshow_hybrid_cloud_connectivity
SaaS EcoSystem-Roadshow_hybrid_cloud_connectivitySaaS EcoSystem-Roadshow_hybrid_cloud_connectivity
SaaS EcoSystem-Roadshow_hybrid_cloud_connectivity

Interoperable IT-Infrastruktur für die öffentliche Verwaltung
Interoperable IT-Infrastruktur für die öffentliche VerwaltungInteroperable IT-Infrastruktur für die öffentliche Verwaltung
Interoperable IT-Infrastruktur für die öffentliche Verwaltung

7P Social Workplace und AWS - Partnervortrag vom AWS Summit
7P Social Workplace und AWS - Partnervortrag vom AWS Summit7P Social Workplace und AWS - Partnervortrag vom AWS Summit
7P Social Workplace und AWS - Partnervortrag vom AWS Summit

Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)
Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)
Frank Schlotter, Mag. Christoph Domanig (Active Business Consult – Cenit)

Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020
Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020
Projektbeschreibung "E-Commerce Insights Plattform für den SAP Store" 2020

Crossgate Acquisition Media Coverage
Crossgate Acquisition Media CoverageCrossgate Acquisition Media Coverage
Crossgate Acquisition Media Coverage

Globale Standards im Web of Things
Globale Standards im Web of ThingsGlobale Standards im Web of Things
Globale Standards im Web of Things

Das geheime Leben einer Störmeldung
Das geheime Leben einer StörmeldungDas geheime Leben einer Störmeldung
Das geheime Leben einer Störmeldung


03 EAI - Enterprise Application Integration

  • 1. INFORMATIONSINTEGRATION UND WEBPORTALE EAI - Enterprise Application Integration Jutta Mülle, IPD - Prof. Klemens Böhm, Fakultät für Informatik, KIT INFORMATIONSINTEGRATION UND WEBPORTALE KIT – Universität des Landes Baden-Württemberg und nationales Forschungszentrum in der Helmholtz-Gemeinschaft www.kit.edu
  • 2. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 2 Überblick o Begriffsbildung und Motivation o Konzepte o Architekturen o Prozessmuster o Produkte o Zusammenfassung und Ausblick o Literaturhinweise
  • 3. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 3 EAI – „Enterprise Application Integration“: o Integration von Unternehmensapplikationen bzw. von Betriebsinformationssystemen o Integration auch bei der Realisierung von Data-Warehouse- Systemen und Unternehmensportalen o Sanfte Migration von Alt- auf Neusysteme, d.h. Alt- und Neusysteme müssen in der Übergangsphase zusammenarbeiten Begriffe Konzepte Architekturen Produkte Conclusion Literatur Begriffsbildung und Motivation
  • 4. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 4 Der Weg zum Webportal Regelfall: nachträgliches Aufsetzen eines Portals auf Basis vorhandener Informationen und Dienste Wesentliche Schritte: 1. Identifikation der Inhalte und ihrer Quellen 2. Festlegung einer Integrationsarchitektur 3. Technische Integration 4. Inhaltliche Integration 5. Visuelle Aufbereitung und Personalisierung 6. Bereitstellung und Betrieb der Plattform Auch bekannt als Enterprise Application Integration (EAI)
  • 5. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 Begriffe Konzepte Architekturen Produkte Conclusion Literatur 5 Architekturebenen für betriebliche Informationssysteme Geschäfts-architektur Anwendungs-architektur Technologische Architektur Organisationseinheit …
  • 6. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 Begriffe Konzepte Architekturen Produkte Conclusion Literatur 6 Ebenen der Integration über Organisationseinheiten hinweg Geschäfts-architektur Anwendungs-architektur Technologische Architektur Organisationseinheit … Geschäfts-prozess Integration Enterprise Application Integration Middleware- Integration
  • 7. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 7 EAI – „Enterprise Application Integration“: o Unternehmensapplikationen sind Informationssysteme, die Unternehmen für ihre interne Verwaltung und Verarbeitung von Daten benutzen – Unternehmens-Anwendungssysteme – Informationssysteme – Legacy-Anwendungssysteme – Geschäftsprozesse o Integration der Komponenten von bestehenden Unternehmensapplikationen und Erweiterung um neue Funktionalitäten Begriffe Konzepte Architekturen Produkte Conclusion Literatur Begriffsbildung und Motivation
  • 8. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 8 Legacy-Anwendungssysteme o Anpassungen und Probleme bei der Integration resultieren aus Änderungen der Struktur oder Bedeutung von Daten o Änderung der Applikation ist häufig zu kostenaufwändig oder beinhaltet zu hohe Risiken, daher werden neue Applikationen geschrieben, die die alten „Legacy“-Anwendungen ergänzen. Begriffe Konzepte Architekturen Produkte Conclusion Literatur
  • 9. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 9 o B2B-Integration – Austausch von elektronischen Dokumenten zwischen Organisationen – Austausch über allgemeine, unzuverlässige, unsichere Netzwerke – Dienstequalität wird erwartet, muss über Austauschprotokolle erreicht werden – Gemeinsames Verständnis der Dokumentstruktur, des Inhalts als Geschäftsprozessdaten, der Semantik der Daten – Datenaustauschstandards: z.B. EDIFACT, SWIFT, RosettaNet o EAI- und B2B-Prozesse: sehr ähnlich, gleiche Integrationskonzepte erforderlich o EAI auch als Grundlage für die Realisierung von B2B-Prozessen möglich Begriffe Konzepte Architekturen Produkte Conclusion Literatur Begriffsbildung und Motivation
  • 10. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 10 o Geringere Kosten durch vermehrte Automation, weniger Fehler o Neue flexibel änderbare Funktionalitäten und Nutzung o Datenkonsistenz durch Datenintegration o Kopplung heterogener Softwaresysteme wird ermöglicht o Vereinfachter Austausch einzelner SW-Komponenten o Integration statt Migration durch Nutzungsmöglichkeit von Legacy-Applikationen o Flexiblere, leistungsfähigere Geschäftsprozesse Technische Vorteile: o Geringere Komplexität durch weniger Schnittstellen o Trennung Geschäftlogik und Schnittstellenprogrammierung o Wiederverwendbarkeit, Nutzung von Standards o EAI: Ausgangsbasis für Portale, B2B, SOA, etc. Begriffe Konzepte Architekturen Produkte Conclusion Literatur Vorteile für den Anwender
  • 11. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 11 Energie Das Null‐Energie‐ Stadtviertel Mobilität/ Verkehr Das CO2‐arme Stadtviertel Beispielszenario: “Smart Quarter” Menschen/ Lebensqualität Die virtuelle Nachbarschaft Gewerbe/ Logistik Das selbstgenügsame Stadtviertel Verwaltung Das selbstgestaltete Stadtviertel
  • 12. Einsatz von EAI: Integration verschiedener Anwendungen (mit Daten) erforderlich: • Warenwirtschafts- und Bestellsysteme verschiedener Einkaufsmärkte • Plattform für virtuelle Bestellungen der Haushalte • Lieferlogistik für koordinierte Transportlösungen zu Zentren und Kunden • … Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 12 Das selbstgenügsame Stadtviertel Ziel: Stadtteil-übergreifende Transporte können minimiert werden und die Bewohner haben kurze Wege, um sich zu versorgen Voraussetzungen: Geeignete Gewerbeflächen im jeweiligen Stadtteil Bedarf nach effizienter und effektiver Logistik und Versorgung Denkbare Maßnahmen: Neue Shopping-Lösungen mit Vorauswahl in virtuellen Zentren, Transportlösungen zu realen Zentren, intelligenter Lieferlogistik Effizientere Nutzung der Infrastruktur durch intelligente Bündelung von Warenströmen Neue Bezugskanäle für die Versorgung von privaten Haushalten Effizientere Nutzung von Güterverteilungsknoten im urbanen Umfeld Bedarfsgesteuerte Entsorgung von Abwasser, Abfällen, Abwärme Konzepte für die Nutzung verschiedener Transportmittel auf engstem Raum 12
  • 13. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 13 Beispielapplikation „Kundenmanagement“ Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 14. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 14 Beispielapplikation „Kundenmanagement“ Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 15. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 15 Integrationskonzepte o Organisatorische / soziale Integration – wird im Weiteren nicht betrachtet o Technische Realisierung der Integration – Kann unternehmensintern oder unternehmensübergreifend betrachtet werden, bei uns vorrangig unternehmensintern – Technologien greifen häufig für beide Fälle – Integration auf Datenbank und/oder – Integration auf prozess-orientierter Anwendungsebene o Ziele der Integration: — Integration von Informationssystemen für einheitlichen Zugriff und Konsistenzsicherung der Daten Motivation Konzepte Architekturen Produkte Literatur
  • 16. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 16 Grundanforderungen an EAI-Systeme o Adapter (Schnittstellenmodule) o Datentransformation (Datenanpassung, Mapping) o Datentransport (per Middleware) o Business Rules (Abbildung der Geschäftsvorfälle) o Prozesssteuerung (Modellierung) o B2B-Gateway (Business-to-Business-Integration) o Entwicklungsumgebung (Erstellung individueller Adapter) o Monitoring und Systemmanagement Motivation Konzepte Architekturen Produkte Literatur
  • 17. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 17 Verschiedene Integrationsebenen o Datenbankintegration o Applikationsintegration o Präsentationsintegration Motivation Konzepte Architekturen Produkte Literatur
  • 18. Web Browser Java Windows GUI Batch File Transfer Database Gateway ODBC Data Warehousing OLAP Data Transformation Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 18 Datenbankintegration Motivation Konzepte Architekturen Produkte Literatur Presentation Application Logic Middleware Legacy Application Legacy Application DB DB
  • 19. Web Browser Java Windows GUI Nachrichtenserver Verteilte Objektsysteme TP Monitor Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 19 Applikationsintegration Motivation Konzepte Architekturen Produkte Literatur Presentation Application Logic Middleware Legacy Application Legacy Application DB DB
  • 20. Web Browser Java Windows GUI Presentation Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 20 Präsentationsintegration Motivation Konzepte Architekturen Produkte Literatur Common Presentation Presentation Legacy Application Legacy Application DB DB
  • 21. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 21 Integrationskonzepte o Endpunkte o Ereignisse o Schnittstellenprozess – „Öffentlicher Prozess“ o Integrationsprozess – verknüpft die öffentlichen Prozesse für die neue Integrationslogik o Applikationsprozess – „Privater Prozess“ o Transformation Motivation Konzepte Architekturen Produkte Literatur
  • 22. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 22 Integrationskonzepte - Schnittstellenprozess o Endpunkte geben ein spezielles Schnittstellenverhalten an, d.h. sie empfangen und senden Ereignisse gemäß eines speziellen Ablaufs. o Schnittstellenprozesse: öffentliche (public) oder abstrakte Prozesse o Darstellung des öffentlich sichtbaren Verhalten eines Endpunkts o Beispiel: Das Büro zur Kreditüberprüfung sendet nach Erhalt eines „Überprüfe Kundenkredit“-Ereignisses immer ein Ereignis „Liefere Ergebnis der Kreditüberprüfung“ Begriffe Konzepte -Endpunkte -Ereignisse -Publ. Process -Priv. Process -Transformation Architekturen Produkte Literatur
  • 23. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 23 Integrationskonzepte – Privater Prozess o Privater Prozess im B2B-Bereich: definiert Geschäftslogik eines Endpunkts, also sein internes (Ablauf-)Verhalten. o Internes Verhalten ist privat, d.h. nicht sichtbar für andere Endpunkte o Schnittstellen- und private Prozesse (sowie der Integrationsprozess) kooperieren, d.h. Synchronisation während der Ausführung nötig. o Beispiel: Nach Empfang des „Überprüfe Kundenkredit“- Ereignisses werden intern das Kreditlimit besorgt und zur Auswertung genutzt. Begriffe Konzepte -Endpunkte -Ereignisse -Publ. Process -Priv. Process -Transformation Architekturen Produkte Literatur
  • 24. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 24 Integrationskonzepte - Transformation o Definition von Regeln zur Anpassung von Ereignissen bzgl. Syntax, Werten und Semantik. o Erlaubt Mediation zwischen den Ereignis-Endpunkten ohne die Endpunkte selbst zu modifizieren. o Aufgabe: Schemaintegration, Mediatoren o Einfaches Beispiel: Transformation einer Adresse, die als String dargestellt ist, in eine Repräsentation mit individuellen Feldern Begriffe Konzepte -Endpunkte -Ereignisse -Publ. Process -Priv. Process -Transformation Architekturen Produkte Literatur
  • 25. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 25 Integrationskonzepte - Aspekte o Heterogenität – Syntaktisch: technische Aspekte wie HW-Plattformen, Betriebssysteme; Schnittstellen, d.h. Restriktionen der möglichen Zugriffsmethoden – Datenmodellbasiert: mediatorbasierte Systeme – Logisch: Schemaebene, unterschiedliche Strukturen o Autonomie – Entwurfsautonomie – Kommunikationsautonomie – Ausführungsautonomie o Verteilung: – physische Verteilung von Datenquellen – Proxydienste von Middleware-Systemen Motivation Konzepte Architekturen Produkte Literatur
  • 26. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 26 Architekturen o Integrationstopologien: – Hub & Spoke – Bus/Pipeline/Publish & Subscribe – (nicht Peer-to-Peer) o Aufbau von Integrationsarchitekturen: – Basissysteme – Komponenten einer Integrationsarchitektur o Unterscheidung der Architektur nach Integrationsebene: – Datenorientierte Architekturen – Prozessorientierte Architekturen o Architektur-Entwurfsmuster für Integrationsarchitekturen Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 27. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 27 Integrationstopologien - Hub & Spoke Motivation Konzepte Architekturen Produkte Literatur
  • 28. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 28 Integrationstopologien - Hub & Spoke — Nachrichten werden vom zentralen Hub als Informationsdrehscheibe empfangen, transformiert und weitergeleitet — besonders für n:m- und komplexe Datenverteilungsmechanismen geeignet — zentraler Hub könnte bei hohen Transfervolumina zum Performance-Bottleneck (Flaschenhals) werden, wenn nicht skalierbar — einzelne Systeme mit geringem Aufwand austauschbar — sehr flexibel, gute Grundlage für SOA, BPM und Portal — hohe Startkosten, geringe Folgekosten Motivation Konzepte Architekturen Produkte Literatur
  • 29. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 Motivation Konzepte Architekturen Produkte Literatur 29 Integrationstopologien – Bus/Pipeline/Publish&Subscribe
  • 30. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 30 — Nachrichten werden über Bussystem verteilt, Anbindung an den Bus über verteilte Software-Komponenten, zentrales Repository enthält Business Rules — Bus: ESB, „Enterprise Service Bus“ — besonders geeignet für: — sehr hohe Performance-Ansprüche — 1:n Datenverteilung (z.B. Broadcasting) — n:1 Datensammlung (z.B. Data Warehouse) — wegen verteilter Architektur aufwändiger — einzelne Systeme mit geringem Aufwand austauschbar — sehr flexibel, gute Grundlage für SOA, BPM und Portal — hohe Startkosten, geringe Folgekosten Motivation Konzepte Architekturen Produkte Literatur Integrationstopologien – Bus/Pipeline/Publish&Subscribe
  • 31. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 31 Integrationsarchitektur - Basissysteme Begriffe Konzepte Architekturen Produkte Literatur Workflow Management System Queueing System XML Processing System Database Management System Transforma-tion System Transport System Security System Transaction Processing System Integration Architecture Integration Logic Jutta Mülle - EAI
  • 32. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 32 Komponenten einer Integrationsarchitektur Begriffe Konzepte Architekturen Produkte Literatur Event Integration Architecture Management System Interface Process System Integration Process System Endpoint Management System Transforma-tion System Jutta Mülle - EAI
  • 33. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 33 Datenorientierte Architekturen o Integrationskonflikte o Föderierte Informationssysteme über Mehr-Schema- Architekturen o Schemaintegration o Datenintegration Wird in separatem Kapitel zur Datenintegration detailliert behandelt. Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 34. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 34 Datenorientierte Integration o Datenbankschnittstellen: ODBC (Open Database Connectivity), JDBC, Zugriff mittels HTML und CGI o Multidatenbanksprachen – Zugriff auf mehrere DB auch innerhalb einer Anfrage möglich o SQL/MED: Zugriff auf externe Daten mit SQL – MED = Management of External Data – Datalinks – neuer Datentyp referenziert eine Datei (durch eine URL), die nicht Teil der SQL-DB ist. – Foreign Data Wrapper /Foreign Data Server mit Foreign-Server- Deskriptore, Foreign-Table-Deskriptoren, Foreign-Wrapper- Deskriptoren – DBS-Funktionalität, z.B. Recovery, TA-Schutz wird für externe Daten geboten. o XML Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 35. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 35 Prozessorientierte Architekturen o Nachrichten-orientierte Architekturen – Nachrichten-orientierte Middleware, sicherer, koordinierter Nachrichtenaustausch zwischen Teilsystemen, Replikation von Daten – Transaktionsmonitore (CICS, IMS/DC, Tuxedo), Beispiele: weltweite Transaktionssysteme für Geldtransfers, Automatenabhebungen, Reisebuchungssysteme o Objekt-orientierte Architekturen – CORBA – Komponentenorientiert: J2EE o Service-orientierte Architekturen – Web Services Die obige Liste zeigt die Entwicklung von Ende der 60er Jahre bis heute Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 36. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 36 Entscheidungskriterien für Integrations-architekturen o Kopplung o Einfachheit der Integration o Datenformat o Asynchronität und Parallelität o Nutzen von Entwurfsmustern: – DuBLo – Entwurfmuster für J2EE, z.B. Data AccessObject, BusinessObject – Anwendungsspezifische Entwurfsmuster, z.B. für Electronic Business (von IBM entwickelt) Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 37. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 37 Entwurfsmuster DuBLo o Migrationsmuster oder auch Architekturmuster o DuBLo = Dual Business Logic o Idee: Zugriff auf Altsysteme über Anwendungs-systemschnittstellen, o Nie direkter Zugriff auf interne Legacy-Datenbanken, sondern über eine API, die ihre Geschäftslogik ‚kennt‘. o Belassen der Geschäftslogik im Legacy-Code Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 38. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 38 Entwurfsmuster DuBLo Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 39. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 39 Vorteile von DuBLo o Schnelles Aktualisieren von Nutzungsschnittstellen wird unterstützt durch ‚Einwickeln‘alter Geschäftslogik mittels Wrapper (Adapter) o Sanfte Migration: inkrementelles Ersetzen alter Geschäftslogik und Client-Software. o Datenbankautonomie: neues DBMS kann eingeführt werden, ohne die Mittelschicht zu verändern. o Wiederverwendung: existierende Legacy-Geschäftslogik kann durch Zugriff über einen Adapter genutzt werden. Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 40. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 40 Produkte o IBM: WebSphere o Microsoft: BizTalk Server o Oracle: Oracle Integration o Bea, Tibco, SAP NetWeaver, Fujitsu OpenSeas, etc. o Open Source Software für EAI-Frameworks: – OpenEAI: www.openeai.org – OpenESB (Enterprise Service Bus für SOA und Integration) – ... (meist ESB-Implementierungen) Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 41. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 41 Produkte: Microsoft BizTalk Server Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 42. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 42 Produkte: Microsoft BizTalk Server Jutta Mülle - EAI
  • 43. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 43 Produkte: Oracle Integration Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 44. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 44 Produkte: Oracle Integration Begriffe Konzepte Architekturen Produkte Literatur Jutta Mülle - EAI
  • 45. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 45 Produkte: IBM WebSphere Jutta Mülle - EAI
  • 46. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 46 Zusammenfassung und Ausblick o Enterprise Application-Integration (EAI) dient der Integration von Anwendungen in einem Unternehmen oder in einer festen Organisationsstruktur o Startpunkt sind bekannte/existierende Applikationen o Einflussmöglichkeiten auf die Applikationsentwicklung o Möglichkeit der Integration durch zentrale Informationsbasis, Informationsintegration o Workflow-Management-Systeme sind in diesen Bereichen stark vertreten o Umgang mit Legacy-Applikationen Begriffe Konzepte Architekturen Produkte Conclusion Literatur
  • 47. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 47 Zusammenfassung und Ausblick (2) o Zukünftig stärkere Betonung und Unterstützung der Heterogenität und Verteilung sowie der Flexibilität o Neue offene Architekturen auch Unternehmens-übergreifend: SOAs o Semantische Beschreibungen von Diensten und Abläufen DAML-S (DARPA Agent Modeling Language for Web Services), WSMO (Web Service Modeling Language), WSML (Web Service Modeling Language Begriffe Konzepte Architekturen Produkte Conclusion Literatur
  • 48. Informationsintegration und mobile Web-Anwendungen Wintersemester 2014/2015 48 Literaturempfehlungen o S. Conrad, W. Hasselbring, A. Koschel, R. Tritsch: Entrprise Application Integration – Grundlagen, Konzepte, Entwurfsmuster, Praxisbeispiele. Elsevier Spektrum Akademischer Verlag, 2006 o M. Dumas, W.M.P. van der Aalst, A.H.M. ter Hofstede: Process-Aware Information Systems. Wiley, 2005 o http://www.ibm.com/software/websphere o http://www.microsoft.com/biztalk o http://www.oracle.com/us/products/middleware/application-server/ index.html Begriffe Konzepte Architekturen Produkte Conclusion Literatur
