1. geo.admin.ch: das Geoportal des BundesKommunikation Bund
armasuisse
Bundesamt für Landestopografie swisstopo
KOGIS
Referent oder Herausgeber
Bezeichnung des Anlasses / Datum
Name / Titel der Präsentation
WEBFORUM WBF
12.02.2015
geo.admin.ch
Geodaten des Bundes
…für die Komm Verwaltung
info@geo.admin.ch
@swiss_geoportal

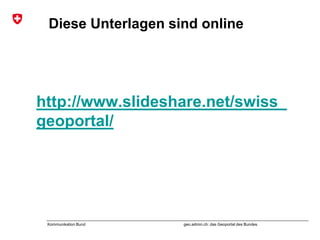

2. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Diese Unterlagen sind online
http://www.slideshare.net/swiss_
geoportal/

3. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Bis zu 80% aller Informationen haben
Raumbezug

4. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Wohnungsbau Wie sah es vor mehr
als 100 Jahren hier aus?
Historische Karten, wie
Dufour- und
Siegfriedkarte, geben
Auskunft darüber, wo der
Dorfkern war, welches
Haus schon “immer” da
war und wo gebaut wurde:
Gemeinde eingeben und
staunen
http://s.geo.admin.ch/d70269eb4

5. geo.admin.ch: das Geoportal des BundesKommunikation Bund

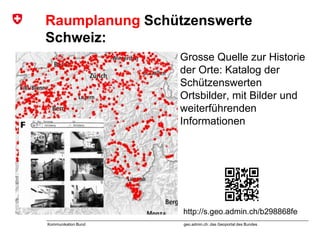

Raumplanung Schützenswerte
Schweiz:
Grosse Quelle zur Historie
der Orte: Katalog der
Schützenswerten
Ortsbilder, mit Bilder und
weiterführenden
Informationen
http://s.geo.admin.ch/b298868fe

6. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Forschung Zecken: Verbreitung /
Impfempfehlung
Warum es wichtig ist, sich
nach einem Besuch im
Wald gut auf Zecken zu
untersuchen – welche
Gemeinden sind
betroffen?
http://s.geo.admin.ch/e22f1587c

7. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Wohnungswesen Städtebau : Bern in
2.5 Dimensionen
Wie wird verdichtet
gebaut? In die Höhe – dies
lässt sich mit dem
vereinfachten 3D Modell
der Häuser in den Städten
visualisieren – auch in
Deiner Gemeinde der
Fall?
http://s.geo.admin.ch/5d249a1d1

8. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Forschung Klimaänderung: Ein
Gletscher verschwindet
Der lange Morteratschgletscher hat sich
seit Beginn der Messungen im Jahre
1878 ununterbrochen zurückgezogen.
Im Durchschnitt beträgt der Rückgang
16 Meter/ Jahr. In wärmeren Phasen
(1935 bis 1965) wurde ein Rückgang bis
zu 48 Meter pro Jahr gemessen. Seit
den 1990-er Jahren ist eine Verstärkung
des Schwundes zu verzeichnen. (Karte:
Siegfriedkarte 1875/1876 und
Orthobilder 2009)
http://s.geo.admin.ch/5e48ab6ba

9. geo.admin.ch: das Geoportal des BundesKommunikation Bund

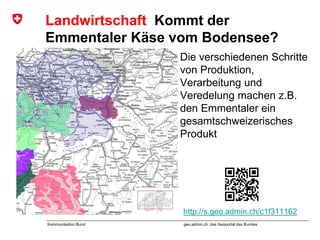

Landwirtschaft Kommt der
Emmentaler Käse vom Bodensee?
Die verschiedenen Schritte
von Produktion,
Verarbeitung und
Veredelung machen z.B.
den Emmentaler ein
gesamtschweizerisches
Produkt
http://s.geo.admin.ch/c1f311162

10. geo.admin.ch: das Geoportal des BundesKommunikation Bund

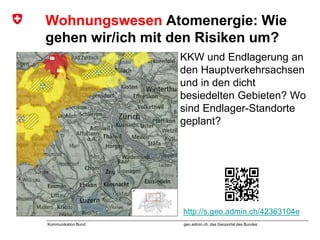

Wohnungswesen Atomenergie: Wie
gehen wir/ich mit den Risiken um?
KKW und Endlagerung an
den Hauptverkehrsachsen
und in den dicht
besiedelten Gebieten? Wo
sind Endlager-Standorte
geplant?
http://s.geo.admin.ch/42363104e

11. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Forschung Die Erde ist keine Kugel
Ellipsoidische und
orthometrische Höhe –
Unterschiede
http://s.geo.admin.ch/8370103c4

12. geo.admin.ch: das Geoportal des BundesKommunikation Bund

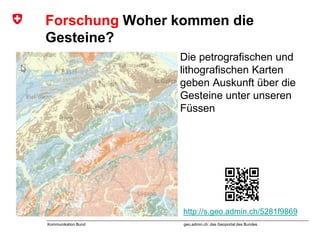

Forschung Woher kommen die
Gesteine?
Die petrografischen und
lithografischen Karten
geben Auskunft über die
Gesteine unter unseren
Füssen
http://s.geo.admin.ch/5281f9869

13. geo.admin.ch: das Geoportal des BundesKommunikation Bund

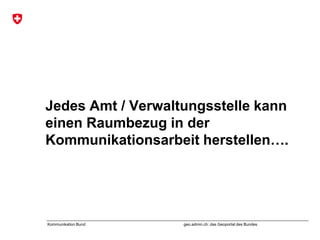

Jedes Amt / Verwaltungsstelle kann
einen Raumbezug in der
Kommunikationsarbeit herstellen….

14. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Inhalt
• Theorie
• Was ist “geo.admin.ch”?
• Funktioniert es? Beispiele
• Praxis Kartenviewer map.geo.admin.ch
• Funktionen generell
• Wie finde ich Daten?
• Verlinken (sehr einfach)
• Einbinden (einfach)
• Eigene Zeichnung erstellen (einfach)
• Programmierschnittstelle API (Fortgeschrittene)
• Weiteres Schulungsangebot
• Fragen

15. geo.admin.ch: das Geoportal des BundesKommunikation Bund
THEORIE

16. geo.admin.ch: das Geoportal des BundesKommunikation Bund

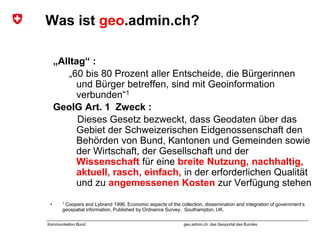

Was ist geo.admin.ch?
„Alltag“ :
„60 bis 80 Prozent aller Entscheide, die Bürgerinnen
und Bürger betreffen, sind mit Geoinformation
verbunden“1
GeoIG Art. 1 Zweck :
Dieses Gesetz bezweckt, dass Geodaten über das
Gebiet der Schweizerischen Eidgenossenschaft den
Behörden von Bund, Kantonen und Gemeinden sowie
der Wirtschaft, der Gesellschaft und der
Wissenschaft für eine breite Nutzung, nachhaltig,
aktuell, rasch, einfach, in der erforderlichen Qualität
und zu angemessenen Kosten zur Verfügung stehen
• 1 Coopers and Lybrand 1996, Economic aspects of the collection, dissemination and integration of government’s
geospatial information, Published by Ordnance Survey, Southampton, UK.

17. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Was ist map.geo.admin.ch ?
1. Eine (1) website
2. Keine Installation nötig
3. Gebührenbefreit - gratis

18. geo.admin.ch: das Geoportal des BundesKommunikation Bund
geo.admin.ch
• Ist das Geoportal des Bundes
• Wird von swisstopo als ServiceProvider betrieben

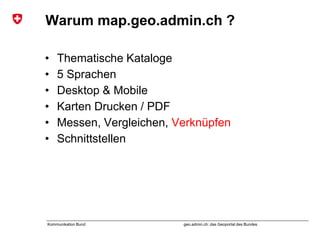

19. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Warum map.geo.admin.ch ?
• Thematische Kataloge
• 5 Sprachen
• Desktop & Mobile
• Karten Drucken / PDF
• Messen, Vergleichen, Verknüpfen
• Schnittstellen

20. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Kennzahlen 1.1.2015
99.98 % Verfügbarkeit 7/7 24/24, seit 6 Jahre
100+ Instanzen (Server) in der cloud
300 TB Geodaten pro Jahr ausgeliefert
900 Nutzer des API
397 Verfügbare Geodatensätze
2’600 Tiles /Sec ausgeliefert (peak)
120’000 Besucher der BGDI / Tag
2’000’000 unique Besucher Pro Jahr
3’500’000’000 tiles verfügbar

21. geo.admin.ch: das Geoportal des BundesKommunikation Bund
FUNKTIONIERT ES?
Beispiele Kommunikation BV

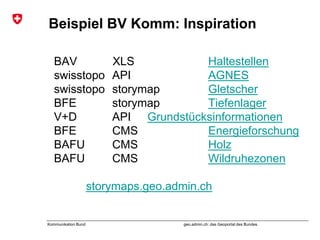

22. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Beispiel BV Komm: Inspiration
BAV XLS Haltestellen
swisstopo API AGNES
swisstopo storymap Gletscher
BFE storymap Tiefenlager
V+D API Grundstücksinformationen
BFE CMS Energieforschung
BAFU CMS Holz
BAFU CMS Wildruhezonen
storymaps.geo.admin.ch

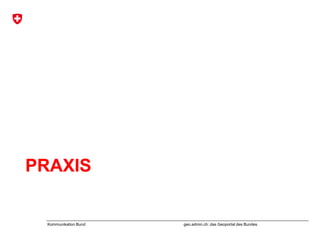

23. geo.admin.ch: das Geoportal des BundesKommunikation Bund
PRAXIS

24. geo.admin.ch: das Geoportal des BundesKommunikation Bund
WAS KANN DER KARTENVIEWER?
help.geo.admin.ch

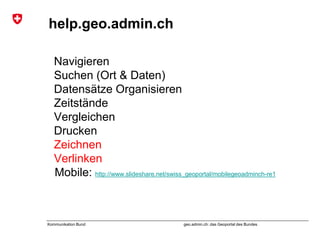

25. geo.admin.ch: das Geoportal des BundesKommunikation Bund
help.geo.admin.ch
Navigieren
Suchen (Ort & Daten)
Datensätze Organisieren
Zeitstände
Vergleichen
Drucken
Zeichnen
Verlinken
Mobile: http://www.slideshare.net/swiss_geoportal/mobilegeoadminch-re1

26. geo.admin.ch: das Geoportal des BundesKommunikation Bund
WIE FINDE ICH DATEN
Content

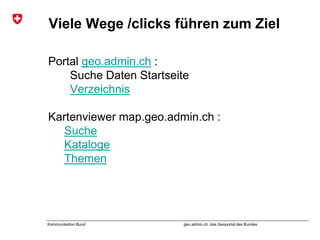

27. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Viele Wege /clicks führen zum Ziel
Portal geo.admin.ch :
Suche Daten Startseite
Verzeichnis
Kartenviewer map.geo.admin.ch :
Suche
Kataloge
Themen

28. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Wo finde ich weitere Daten
• opendata.admin.ch (Pilotportal)
• geo.admin.ch -> http://help.geo.admin.ch/?id=39&lang=de
• www.geocat.ch
• Bundesamt für Umwelt
http://www.bafu.admin.ch/gis/02911/index.html?lang=de
• Bundesamt für Statistik:
http://www.bfs.admin.ch/bfs/portal/de/index/dienstleistungen/ge
ostat.html
• MeteoSchweiz:
http://www.meteoschweiz.admin.ch/web/de/services/datenport
al.html
• Bundesamt für Landestopografie swisstopo :
www.toposhop.ch

29. geo.admin.ch: das Geoportal des BundesKommunikation Bund
AUF KARTEN VERLINKEN
«einfach»

30. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Verlinken I
Anwendungmöglichkeit
- Medienmitteilung
- CMS
- Lageplan / Position
- Link zu Sachverhalt
- Druck (Brief, Broschüren) inkl QR Code
- Email , Twitter Facebook
- Excel Auswertungen mit koordinaten oder
Adressen
Voraussetzung: Link setzen können

31. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Verlinken II http://help.geo.admin.ch/?id=52
Über die Funktion "Share" kann die aktuelle
Darstellungen (Datensätze, Ort, Zoomstufe) als
Link (URL) kopiert, abgespeichert und als e-
mail oder andere Soziale Medien
weiterversendet werden

32. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Verlinken III http://help.geo.admin.ch/?id=54
Über einen parametrisierten Aufruf kann der
Kartenviewer direkt mit vordefinierten
Datensätzen, Sprache, Zentrum und Massstab
aufgerufen werden.
Bsp: BAV Haltestellen XLS

33. geo.admin.ch: das Geoportal des BundesKommunikation Bund

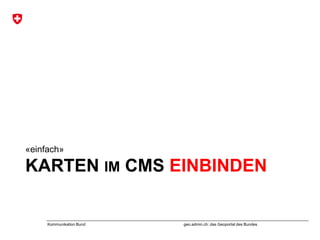

KARTEN IM CMS EINBINDEN
«einfach»

34. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Einbinden I
Anwendungmöglichkeit
- CMS
- interaktiver Lageplan / Position
- Storymaps selbst erstellen
Voraussetzung : iFrame einfügen können
(analog youtube Film)

35. geo.admin.ch: das Geoportal des BundesKommunikation Bund

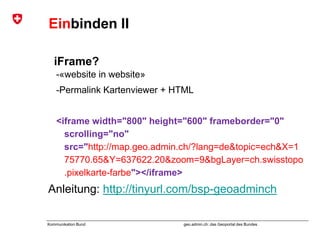

Einbinden II
iFrame?
-«website in website»
-Permalink Kartenviewer + HTML
<iframe width="800" height="600" frameborder="0"
scrolling="no"
src="http://map.geo.admin.ch/?lang=de&topic=ech&X=1
75770.65&Y=637622.20&zoom=9&bgLayer=ch.swisstopo
.pixelkarte-farbe"></iframe>
Anleitung: http://tinyurl.com/bsp-geoadminch

36. geo.admin.ch: das Geoportal des BundesKommunikation Bund
EIGENE ZEICHNUNG
ERSTELLEN UND EINBINDEN
«einfach»

37. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Eigene Zeichnung einbinden
Anwendungmöglichkeit
- CMS
- interaktiver Lageplan mit eigenen
Annotationen
- Storymaps selbst erstellen
Alle Bundesdaten können mit eigenen Daten
visualisiert und verglichen werden, alle Funktionen von
map.geo.admin.ch stehen zur Verfügung
Anleitung: http://tinyurl.com/bsp-geoadminch

38. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Zeichnung erfassen(1), speichern (2)
http://help.geo.admin.ch/?id=67

39. geo.admin.ch: das Geoportal des BundesKommunikation Bund
upload im CMS(3) und einbinden (3)
Das erstellte KML file gilt es im CMS unter einer
http Adresse zur Verfügung zu stellen und
dann als KML einzubinden und wiederum als
LINK oder als iFrame im CMS einzubinden

40. geo.admin.ch: das Geoportal des BundesKommunikation Bund
Grundlagen: KML
• KML=Key markup language
• Ein Datenfile *.kml
• Kann in map.geo.admin.ch generiert & eingebunden
werden: http://help.geo.admin.ch/?id=64
• Lokales Laufwerk (nicht IE)
• Über URL , kann auch auf einer Webseite liegen
(Beispiel
http://www.meteoschweiz.admin.ch/web/de/klima/
messsysteme/boden/google_earth.html )
Einführung :
• https://developers.google.com/kml/documentation/?
hl=de-CH

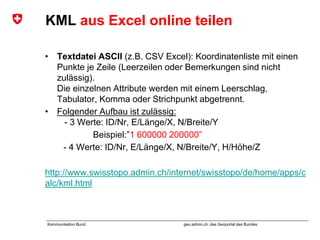

41. geo.admin.ch: das Geoportal des BundesKommunikation Bund
KML aus Excel online teilen
• Textdatei ASCII (z.B. CSV Excel): Koordinatenliste mit einen
Punkte je Zeile (Leerzeilen oder Bemerkungen sind nicht
zulässig).
Die einzelnen Attribute werden mit einem Leerschlag,
Tabulator, Komma oder Strichpunkt abgetrennt.
• Folgender Aufbau ist zulässig:
- 3 Werte: ID/Nr, E/Länge/X, N/Breite/Y
Beispiel:”1 600000 200000”
- 4 Werte: ID/Nr, E/Länge/X, N/Breite/Y, H/Höhe/Z
http://www.swisstopo.admin.ch/internet/swisstopo/de/home/apps/c
alc/kml.html

42. geo.admin.ch: das Geoportal des BundesKommunikation Bund

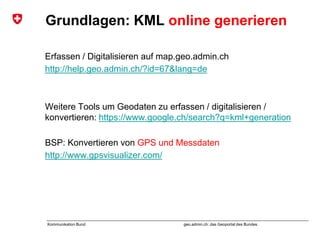

Grundlagen: KML online generieren
Erfassen / Digitalisieren auf map.geo.admin.ch
http://help.geo.admin.ch/?id=67&lang=de
Weitere Tools um Geodaten zu erfassen / digitalisieren /
konvertieren: https://www.google.ch/search?q=kml+generation
BSP: Konvertieren von GPS und Messdaten
http://www.gpsvisualizer.com/

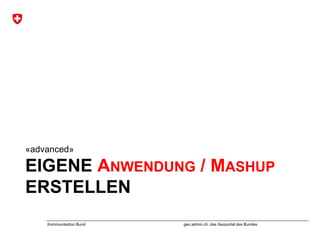

43. geo.admin.ch: das Geoportal des BundesKommunikation Bund
EIGENE ANWENDUNG / MASHUP
ERSTELLEN
«advanced»

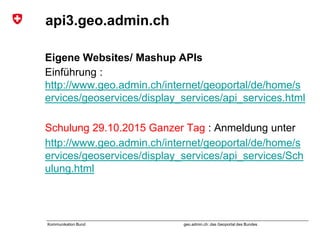

44. geo.admin.ch: das Geoportal des BundesKommunikation Bund
api3.geo.admin.ch
Eigene Websites/ Mashup APIs
Einführung :
http://www.geo.admin.ch/internet/geoportal/de/home/s
ervices/geoservices/display_services/api_services.html
Schulung 29.10.2015 Ganzer Tag : Anmeldung unter
http://www.geo.admin.ch/internet/geoportal/de/home/s
ervices/geoservices/display_services/api_services/Sch
ulung.html

45. geo.admin.ch: das Geoportal des BundesKommunikation Bund
FRAGEN
…. Alles klar?

46. geo.admin.ch: das Geoportal des BundesKommunikation Bund
… Austausch / Community
FORUM
http://groups.google.com/group/geoadmin-api
