Das Dokument beschreibt die GFI Max Backup-Lösung, die eine integrierte und dedizierte Backup-Technologie mit hoher Effizienz und Geschwindigkeit bietet, einschließlich True Delta Backup-Methoden und clientseitiger Verschlüsselung. Wichtige Merkmale sind die Nutzung von Hash-Werten zur Optimierung des Backup-Prozesses, Multi-Tablet unterstützte Cloud Management Console und verschiedene Wiederherstellungswerkzeuge wie Bare Metal Recovery. Außerdem ist die Lösung in einem ISO-zertifizierten Rechenzentrum gehostet und ermöglicht eine flexible Archivierung von Daten.

1. GFI MAX BACKUP
Nils Graebe
Consultant / Trainer
ADN Distribution GmbH
Integrierte und dedizierte Backup Lösung von GFI MAX
DIE TECHNOLOGIE

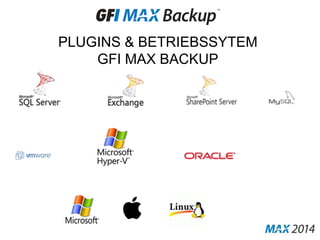

2. PLUGINS & BETRIEBSSYTEM
GFI MAX MANAGED ONLINE BACKUP

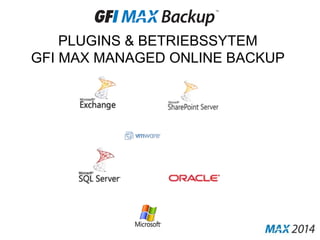

3. PLUGINS & BETRIEBSSYTEM
GFI MAX BACKUP

4. d4e677bdb96f3e0b37b3beb2967d170fd4e677bdb96f3e0b37b3beb2967d170f
45066e29bda5de0767d1799c64449f3445066e29bda5de0767d1799c64449f3

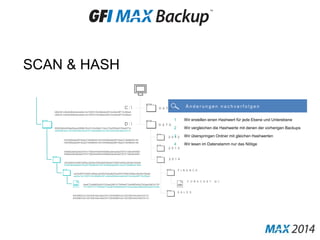

SCAN & HASH
Ä n d e r u n g e n n a c h v e r f o l g e nC :
D :
2 0 1 4
1 Wir erstellen einen Hashwert für jede Ebene und Unterebene
2 Wir vergleichen die Hashwerte mit denen der vorherigen Backups
3 Wir überspringen Ordner mit gleichen Hashwerten
4 Wir lesen im Datenstamm nur das Nötige
b89c551cdfe2e06dbd4cea2be1bc7d557416c58ebb4d07cbc94e49f710c55be4
60983bb8c8f49ad3bea29899b78cd741f4c96e911bbc272e5550a4f195a4077e
7d4f3606a8a5f51fbab2739d964041847d4f3606a8a5f51fbab2739d96404184
45066e29bda5de0767d1799c64449f3445066e29bda5de0767d1799c64449f3
d233e554724907c84bbc26cf5a70d2a8d233e554724907c84bbc26cf5a70d2a8
d233e554724907c84bbc26cf5a70d2a8d233e554724907c84bbc26cf5a70d2a8
04f35987e3c7307259164e7feb27917304f35987e3c7307259164e7feb279173
b89c551cdfe2e06dbd4cea2be1bc7d557416c58ebb4d07cbc94e49f710c55be4
04f35987e3c7307259164e7fcb27917304f35987e3c7307259164e7feb279173
7d4f3606a8a5f51fbab2739d964041847d4f3606a8a5f51fbab2739d96404184
97d4f3606a8a5f51flcaf2739d964041847d4f3606a8a5f51fdca2739d96404184a
04f35987e3c7307259164e7feb27917304f35987e3c7307259164e7feb279173
ea2be1bc7d557416c58b89c551cdfe2e06dbd4cebb4d07cbc94e49f710c55be4
7d170f677d170fd4e677bdb967bdb96f3e0b37b3bed4eb296b296f3e0b37b3be
D A T A
2 0 1 2
2 0 1 3
F I N A N C E
S A L E S
D A T A
F O R E C A S T Q 1

5. TRUE DELTA RESTORE
• Die Wiederherstellungsgeschwindigkeit
erreicht bis zu 5 GB / Min
TAG 1
2 MB-Datei
Datei wird in 8 Blöcke mit jeweils 256 KB gelesen,
diese wird komprimiert und verschlüsselt.
TAG 2 TAG 3 TAG 4
Indexe
• Aufgrund eines Benutzerfehlers soll die
Datei vom Tag 3 wiederhergestellt werden
• GFI MAX Backup wird das Index von Tag
3 verwenden und nur Block 12
herunterladen
TR U E D ELTA R ESTOR E
Tag 3
Die Datei ist größer geworden und ein Block hat
sich geändert
Tag 1
Es wird ein Index geschrieben mit einem Hashwert
für die einzelnen Blöcke.
Die verwendete Technologie ist
256 bit HAVAL hash code
Tag 4
Nur ein Block hat sich geändert und es ist möglich,
von jedem Index die Datei wiederherzustellen!
Tag 2
Block 2 und 8 haben sich geändert und somit
werden die neuen Blöcke 9 und 10 gespeichert
TR U E D ELTA BAC KU P

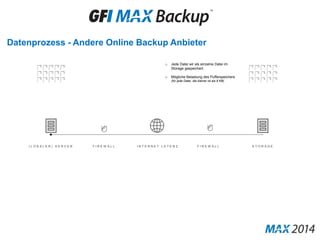

6. ( L O K A L E R ) S E R V E R F I R E W A L L I N T E R N E T L A T E N Z F I R E W A L L S T O R A G E
o Jede Datei wir als einzelne Datei im
Storage gespeichert.
o Mögliche Belastung des Pufferspeichers
(für jede Datei, die kleiner ist als 8 KB)
Datenprozess - Andere Online Backup Anbieter

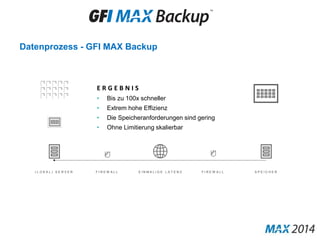

7. Datenprozess - GFI MAX Backup
( L O K A L ) S E R V E R F I R E W A L L E I N M A L I G E L A T E N Z F I R E W A L L S P E I C H E R
E R G E B N I S
• Bis zu 100x schneller
• Extrem hohe Effizienz
• Die Speicheranforderungen sind gering
• Ohne Limitierung skalierbar

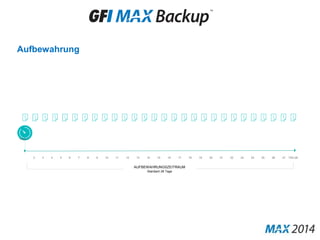

8. Aufbewahrung
TAG 1
v v
TAG 282 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
AUFBEWAHRUNGSZEITRAUM
Standard 28 Tage

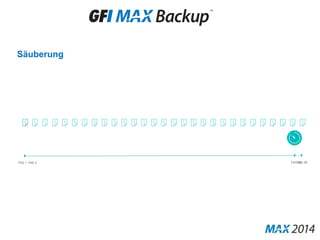

9. Säuberung
TAG 1
v
TAG 28TAG 29
v
TAG 2
v

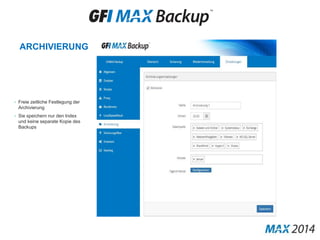

10. ARCHIVIERUNG
• Freie zeitliche Festlegung der
Archivierung
• Sie speichern nur den Index
und keine separate Kopie des
Backups
ARCHIVIERUNG

11. ARCHIVIERUNG
v vv v v v v v v v v v v v v v v v v v v v v v v v v v v v v

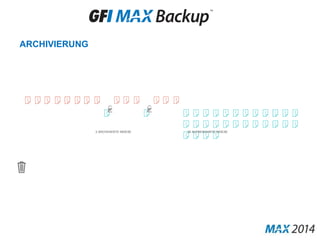

12. ARCHIVIERUNG
2 ARCHIVIERTE INDEXE 28 AUFBEWAHRTE INDEXE

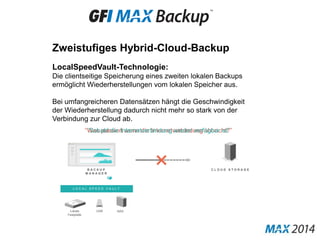

13. Zweistufiges Hybrid-Cloud-Backup
LocalSpeedVault-Technologie:
Die clientseitige Speicherung eines zweiten lokalen Backups
ermöglicht Wiederherstellungen vom lokalen Speicher aus.
Bei umfangreicheren Datensätzen hängt die Geschwindigkeit
der Wiederherstellung dadurch nicht mehr so stark von der
Verbindung zur Cloud ab.
NAS
“Was passiert wenn die Internetverbindung abbricht?”
C L O U D S T O R A G EB A C K U P
M A N A G E R
Lokale
Festplatte
USB
L O C A L S P E E D V A U L T
“Sobald die Internetverbindung wieder verfügbar ist”

14. QUALITÄTSSTANDARDS IM RECHENZENTRUM
Die über das GFI MAX Backup gespeicherten Daten werden in
einem Rechenzentrum bei der Firma Equinix (Germany) GmbH in
Düsseldorf gehostet oder der Reseller oder auch der Endkunde
stellt ein eigenes Rechenzentrum zur Verfügung.
Das Rechenzentrum von GFI MAX Backup weist folgende
Zertifizierung auf:
• ISO 9001
• ISO 14001
• OHSAS 18001
• ISO 27001
• ISO 50001
• PCI-DSS

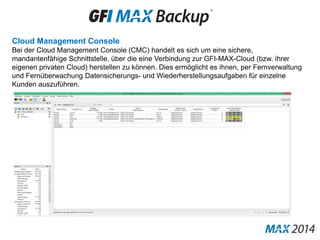

15. Cloud Management Console
Bei der Cloud Management Console (CMC) handelt es sich um eine sichere,
mandantenfähige Schnittstelle, über die eine Verbindung zur GFI-MAX-Cloud (bzw. ihrer
eigenen privaten Cloud) herstellen zu können. Dies ermöglicht es ihnen, per Fernverwaltung
und Fernüberwachung Datensicherungs- und Wiederherstellungsaufgaben für einzelne
Kunden auszuführen.

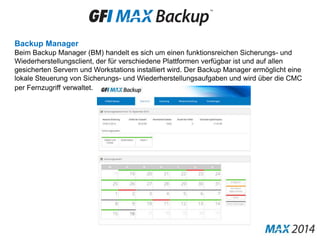

16. Backup Manager
Beim Backup Manager (BM) handelt es sich um einen funktionsreichen Sicherungs- und
Wiederherstellungsclient, der für verschiedene Plattformen verfügbar ist und auf allen
gesicherten Servern und Workstations installiert wird. Der Backup Manager ermöglicht eine
lokale Steuerung von Sicherungs- und Wiederherstellungsaufgaben und wird über die CMC
per Fernzugriff verwaltet.

17. Virtual Disaster Recovery
Das VDR-Tool (Virtual Disaster Recovery) ist
eine mehrinstanzenfähige Version des
Backup Managers, die lediglich zur
Wiederherstellung dient. Mit diesem Tool
lassen sich mehrere Virtual-Disaster-
Recovery-Aufgaben von einem zentralen Ort
aus organisieren und ausführen.
Bare Metal Recovery
Das BMR-Tool (Bare Metal Recovery) zur
Systemwiederherstellung auf einer
physikalischen Maschine.
Cloud Storage Node
Die Cloud Storage Node Software
bietet Ihnen die Möglichkeit der
gesamten Datensicherung in Ihre
eigene Privat Cloud.
Seed Loading
Mit der Seed-Loading-Option kann der
Seeding-Vorgang bei
Backups selbstständig durchgeführt
werden und damit sehr viel
einfacher und schneller ablaufen.
Virtual Drive
Virtual Drive ist ein Wiederherstellungstool, mit
dem Sie Ihren Backup-Speicher als
durchsuchbares Netzwerkvolume einbinden
können. Dies ermöglicht es Ihnen, Daten auf
Abruf wiederherzustellen, ohne auf die Vorteile
der effizienten True-Delta-Technologie von GFI
MAX verzichten zu müssen.

18. PRIVATE KEY VERSCHLÜSSELUNG
Clientseitige Verschlüsselung:
Wählen Sie zwischen 128-Bit-AES-,
256-Bit-AES- und 448 Blowfish-
Verschlüsselung.
Kundenverschlüsselung:
Der Kunde ist verantwortlich für den
Private-Key, der zur Verschlüsselung
der Daten dient.
Nur der Kunde kennt den Private-Key
Keine Entschlüsselung in der Cloud:
Die gespeicherten Daten werden in der Cloud
nicht entschlüsselt.
Clientseitige Delta-Erkennung:
Änderungen in Verzeichnissen und sogar in
einzelnen Dateien werden schnell erkannt, was
die Dauer des Backup-Vorgangs um das
Zehnfache verkürzt.
Clientseitige Deduplizierung:
Blockbasierte Deduplizierung verhindert unnötige
Übermittlung und Speicherung von Daten
Clientseitige Komprimierung:
Verhindert, dass mehr Daten als nötig übermittelt und
gespeichert werden

19. LIVE DEMO

20. Nils Graebe
Consultant / Trainer
ADN® Distribution GmbH
