Das Dokument bietet einen Überblick über den aktuellen Stand der Augmented Reality (AR), einschließlich deren Herkunft, technologischen Plattformen und mobile Anwendungen. Es werden verschiedene AR-Plattformen und -Tools vorgestellt, sowohl im Open-Source-Bereich als auch hochentwickelte kommerzielle Lösungen. Darüber hinaus wird auf die Herausforderungen und Chancen von AR in der Praxis eingegangen, einschließlich der Integration in bestehende Systeme und der Nutzung in mobilen Anwendungen.

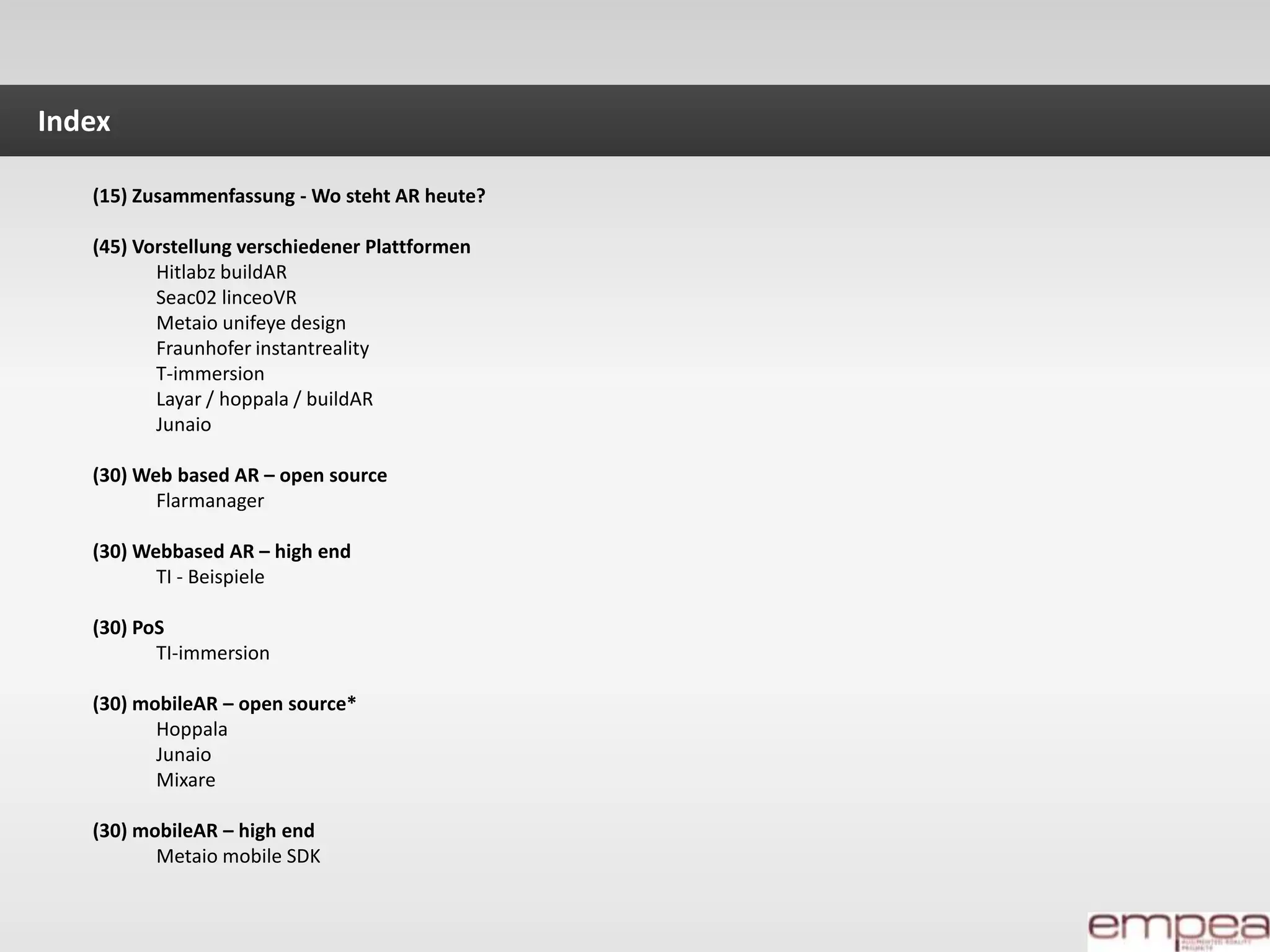

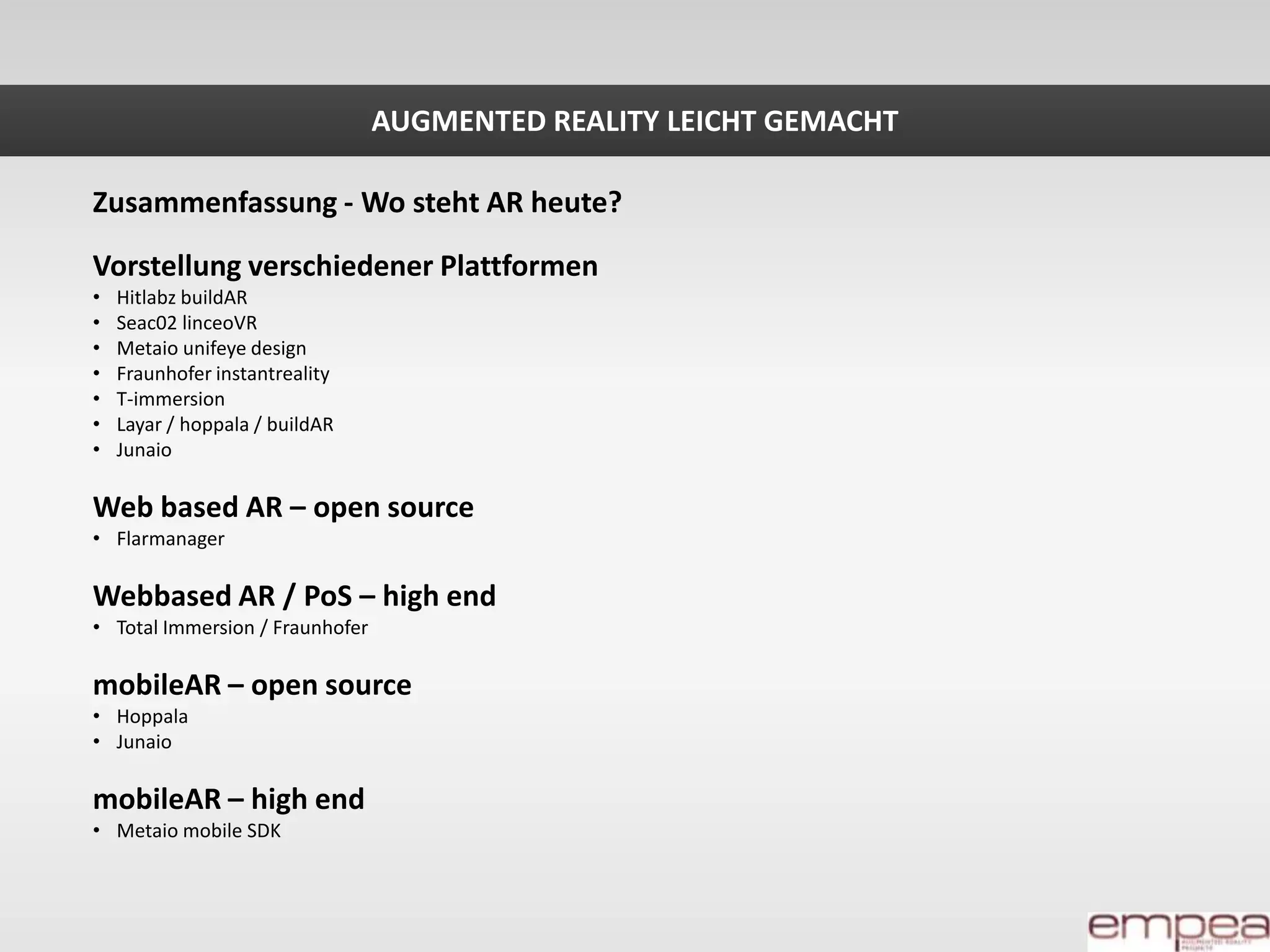

1. Index(15) Zusammenfassung - Wo steht AR heute?(45) Vorstellung verschiedener PlattformenHitlabzbuildARSeac02 linceoVRMetaiounifeye designFraunhofer instantrealityT-immersionLayar / hoppala / buildARJunaio(30) Web based AR – open sourceFlarmanager(30) Webbased AR – high endTI - Beispiele(30) PoSTI-immersion(30) mobileAR – open source*HoppalaJunaioMixare(30) mobileAR – high endMetaio mobile SDK

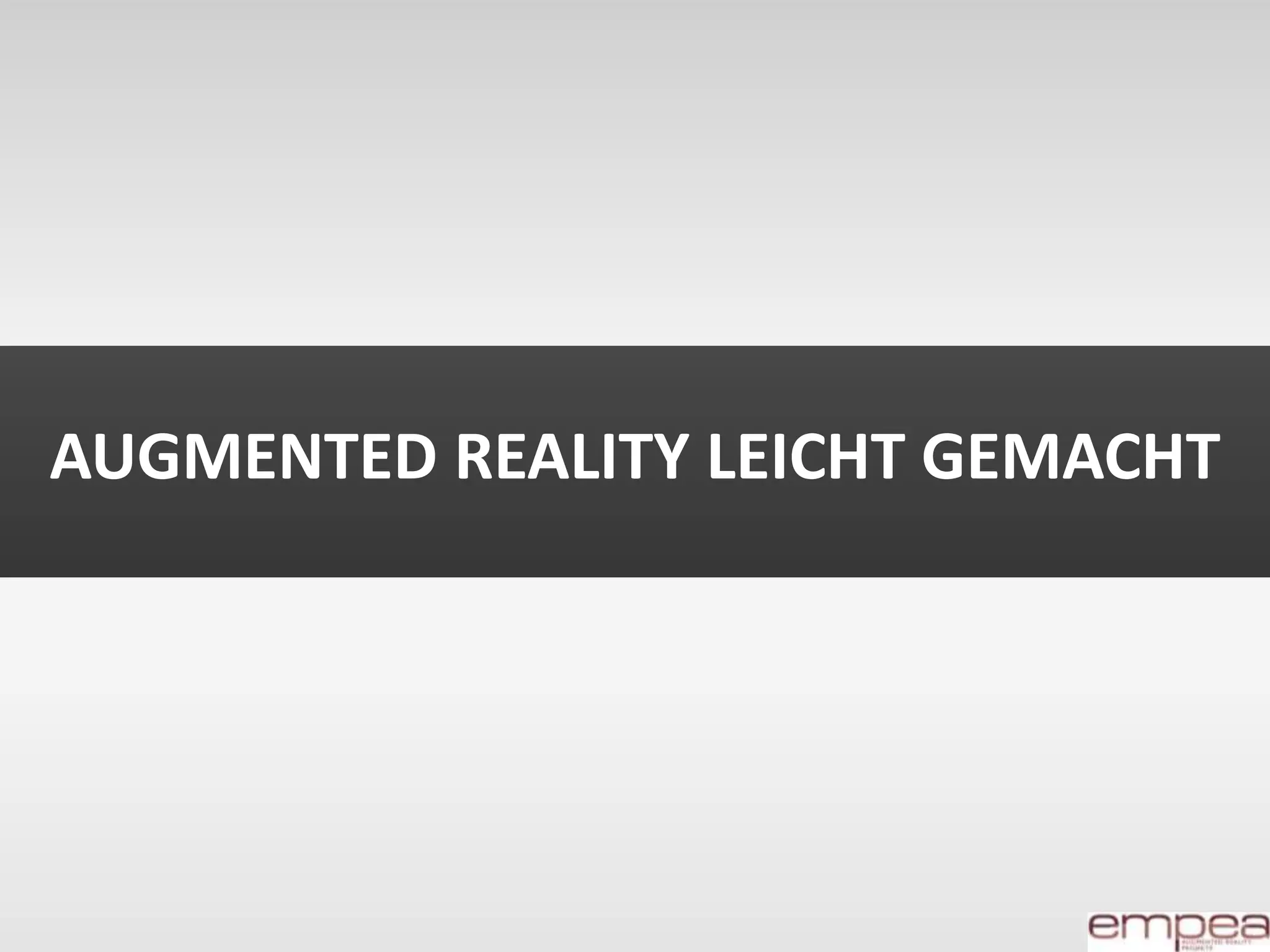

2. AUGMENTED REALITY LEICHT GEMACHT

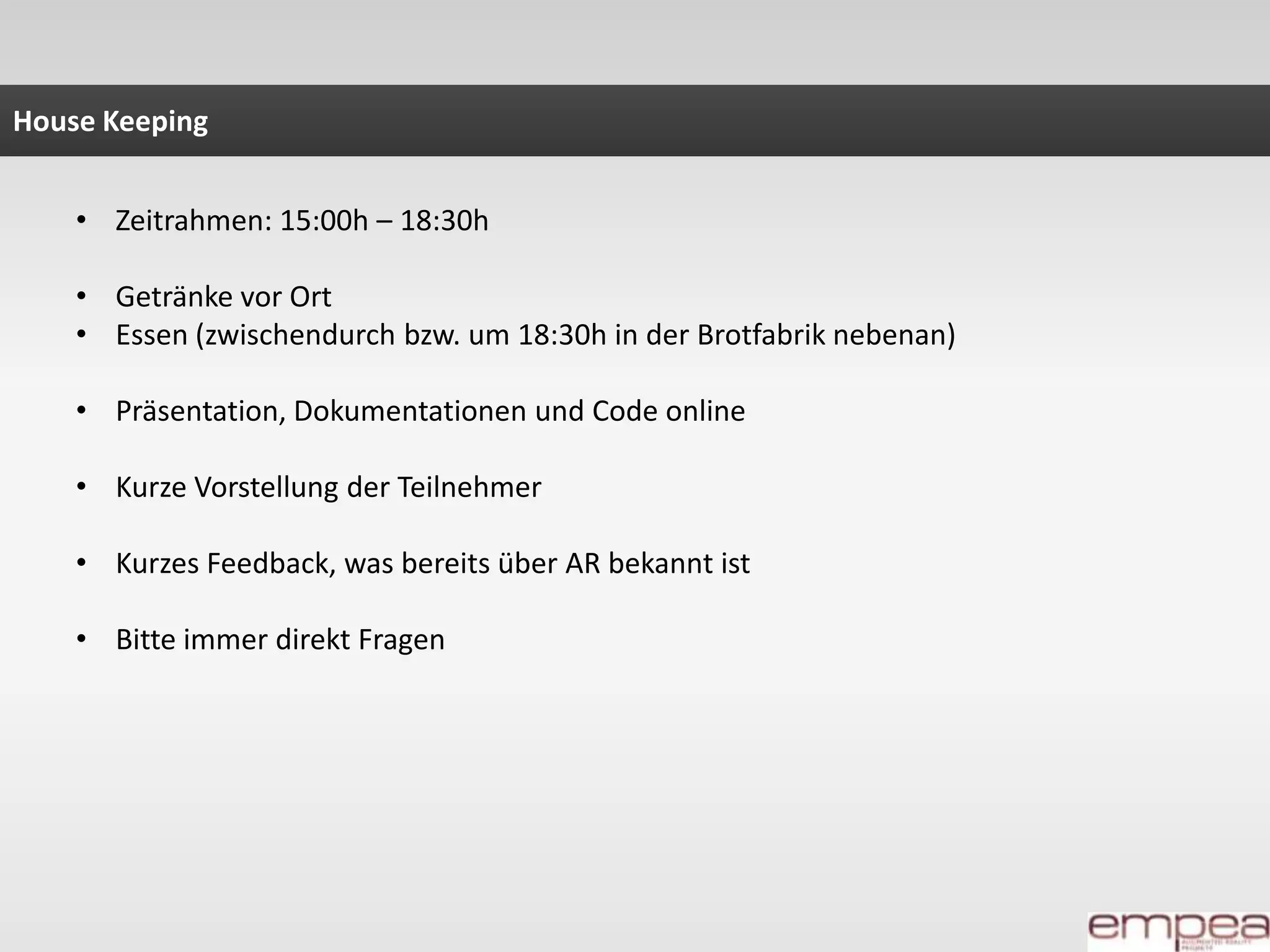

3. House KeepingZeitrahmen: 15:00h – 18:30h

4. Getränke vor Ort

5. Essen (zwischendurch bzw. um 18:30h in der Brotfabrik nebenan)

6. Präsentation, Dokumentationen und Code online

7. Kurze Vorstellung der Teilnehmer

8. Kurzes Feedback, was bereits über AR bekannt ist

9. Bitte immer direkt FragenAUGMENTED REALITY LEICHT GEMACHTZusammenfassung - Wo steht AR heute?Vorstellung verschiedener PlattformenHitlabzbuildAR

10. Seac02 linceoVR

11. Metaiounifeye design

12. Fraunhofer instantreality

13. T-immersion

14. Layar / hoppala / buildAR

15. JunaioWeb based AR – open sourceFlarmanagerWebbased AR / PoS – high endTotal Immersion / FraunhofermobileAR – open sourceHoppala

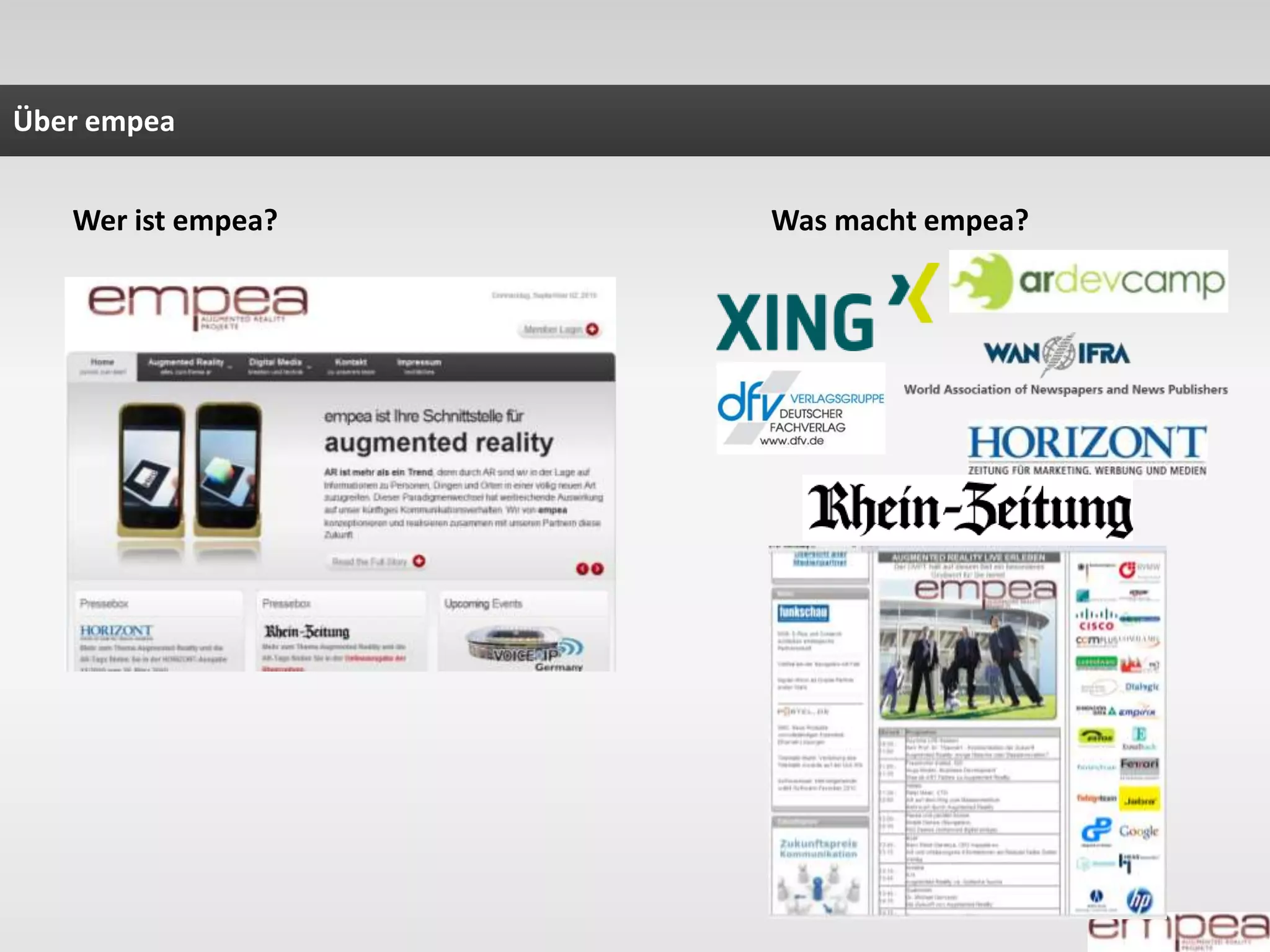

16. JunaiomobileAR – high endMetaio mobile SDKÜber empeaWer ist empea? Was macht empea?

17. 1. Wo steht AR heute?Die virtuelle Realität und die Realität sind miteinander kombiniert (teilweise überlagert).

18. Interaktivität in Echtzeit

19. Reale und virtuelle Objekte stehen 3-Dimensional zueinander in Bezug.-wikipedia-mobilePoint ofSale / Web

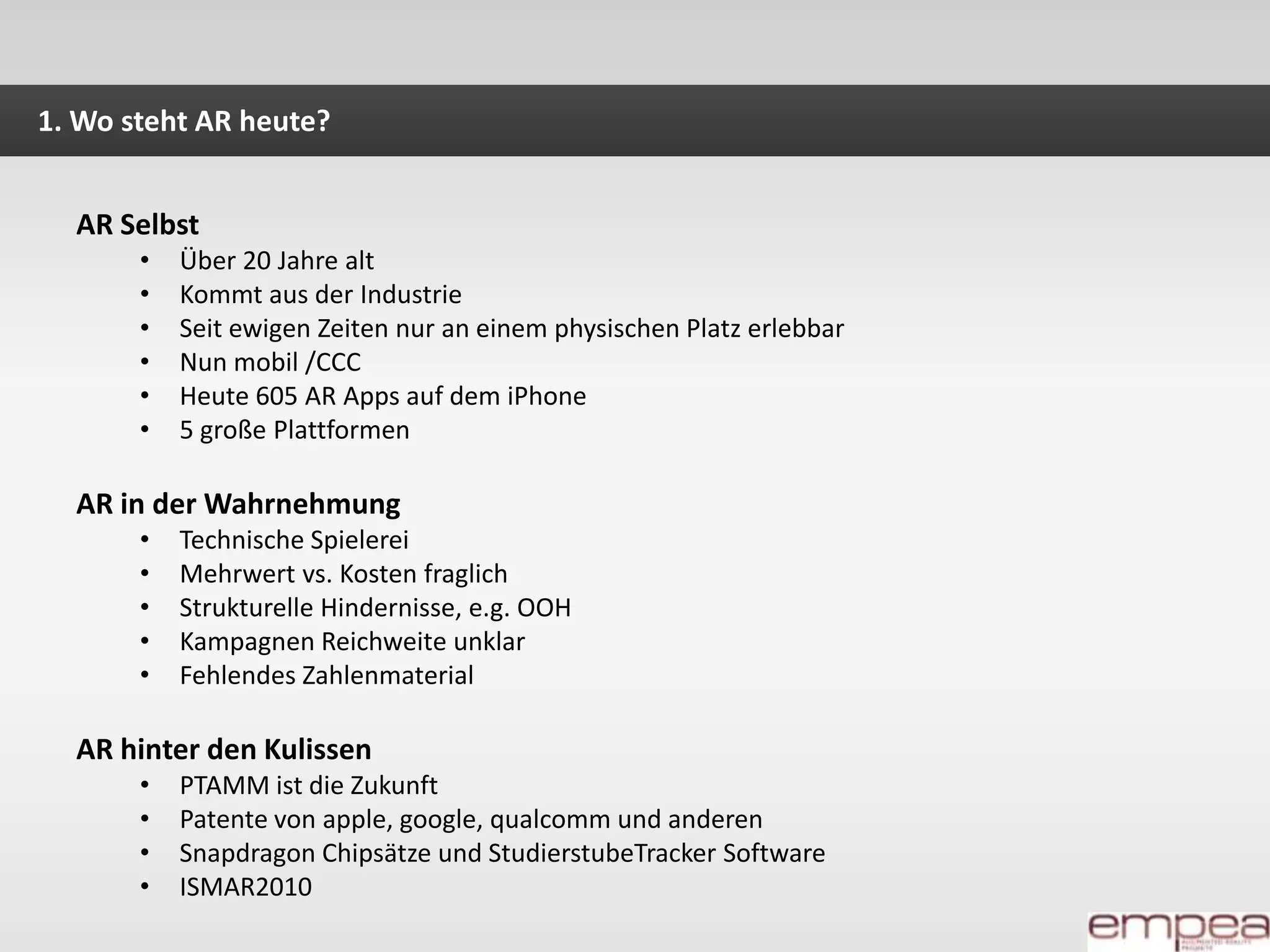

20. 1. Wo steht AR heute?AR SelbstÜber 20 Jahre alt

21. Kommt aus der Industrie

22. Seit ewigen Zeiten nur an einem physischen Platz erlebbar

23. Nun mobil /CCC

24. Heute 605 AR Apps auf dem iPhone

25. 5 große PlattformenAR in der WahrnehmungTechnische Spielerei

26. Mehrwert vs. Kosten fraglich

27. Strukturelle Hindernisse, e.g. OOH

28. Kampagnen Reichweite unklar

29. Fehlendes ZahlenmaterialAR hinter den KulissenPTAMM ist die Zukunft

30. Patente von apple, google, qualcomm und anderen

31. Snapdragon Chipsätze und StudierstubeTracker Software

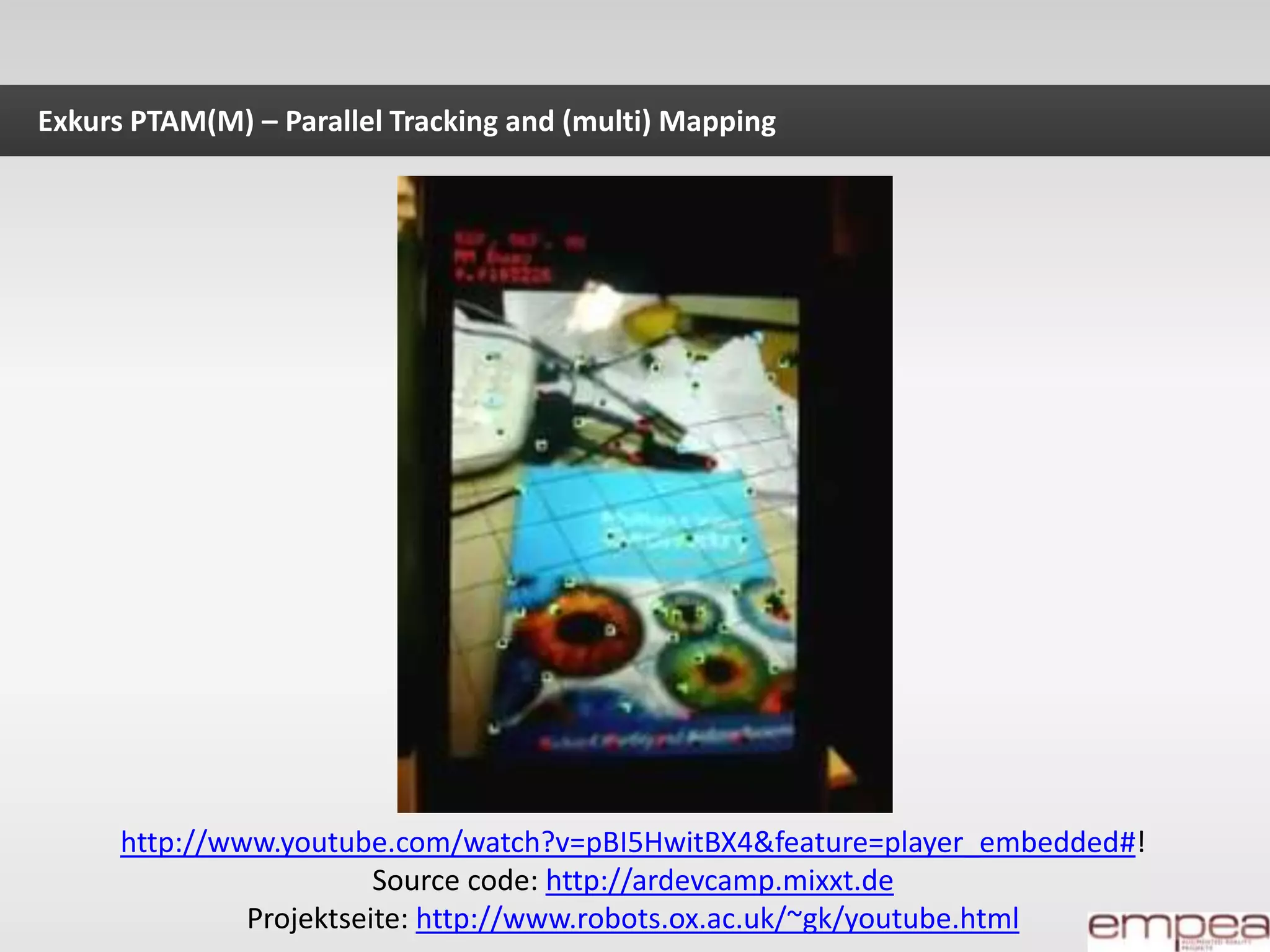

32. ISMAR2010Exkurs PTAM(M) – Parallel Tracking and (multi) Mappinghttp://www.youtube.com/watch?v=pBI5HwitBX4&feature=player_embedded#!Source code: http://ardevcamp.mixxt.deProjektseite: http://www.robots.ox.ac.uk/~gk/youtube.html

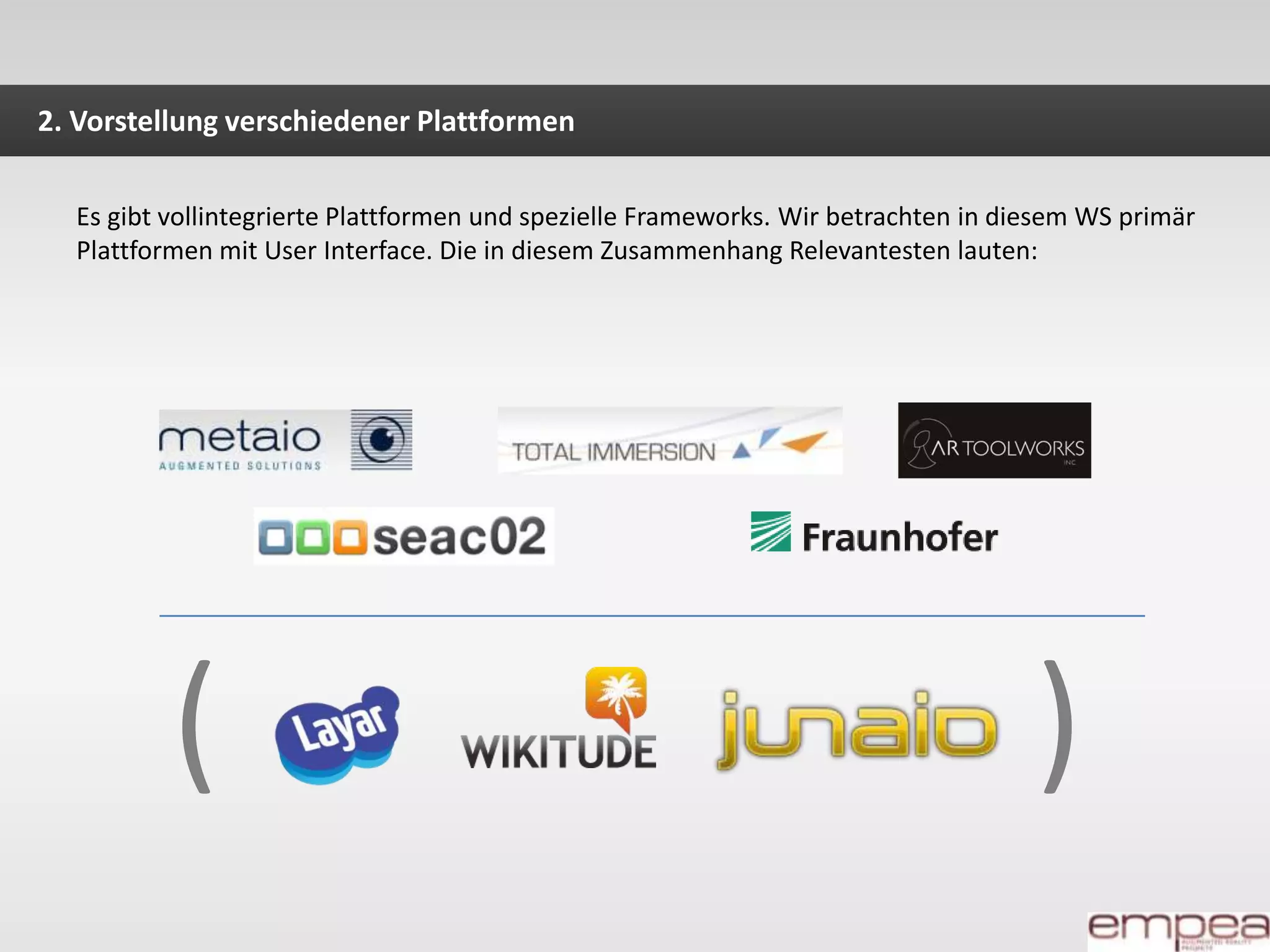

33. 2. Vorstellung verschiedener PlattformenEs gibt vollintegrierte Plattformen und spezielle Frameworks. Wir betrachten in diesem WS primär Plattformen mit User Interface. Die in diesem Zusammenhang Relevantesten lauten:()

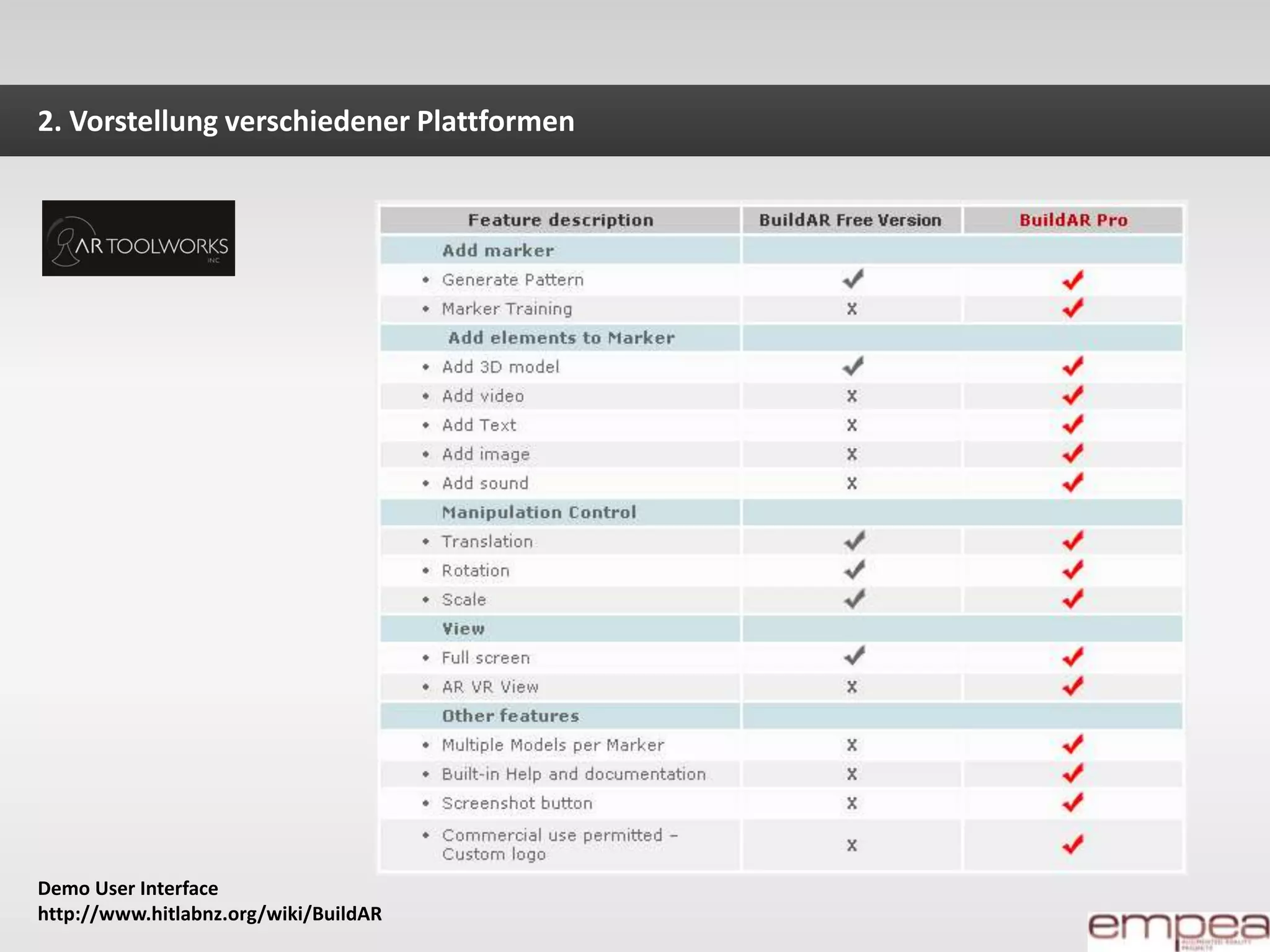

34. 2. Vorstellung verschiedener PlattformenDemo User Interfacehttp://www.hitlabnz.org/wiki/BuildAR

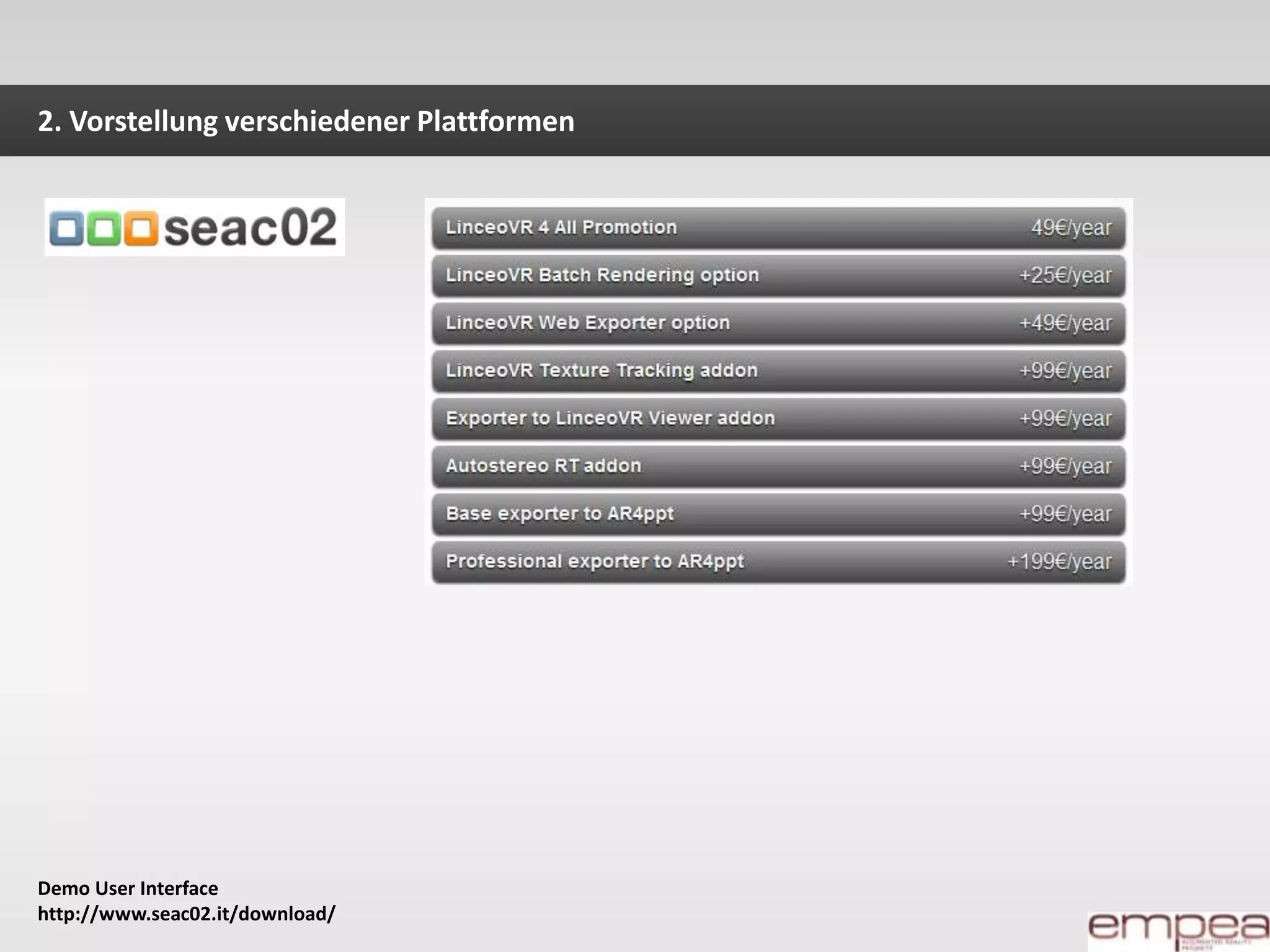

35. 2. Vorstellung verschiedener PlattformenDemo User Interfacehttp://www.seac02.it/download/

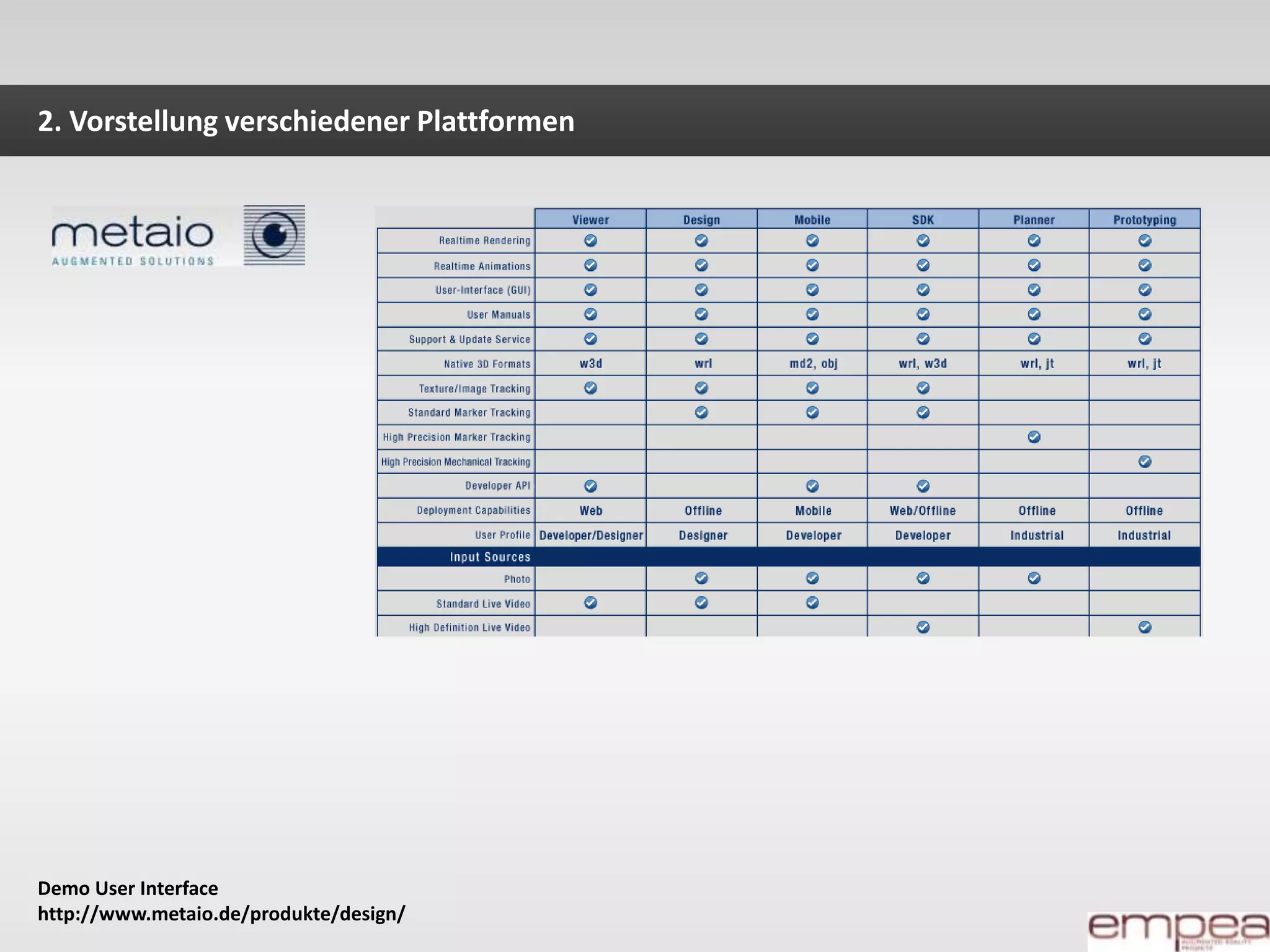

36. 2. Vorstellung verschiedener PlattformenDemo User Interfacehttp://www.metaio.de/produkte/design/

37. 2. Vorstellung verschiedener PlattformenTexturen von 512x512 bis 2048x2048

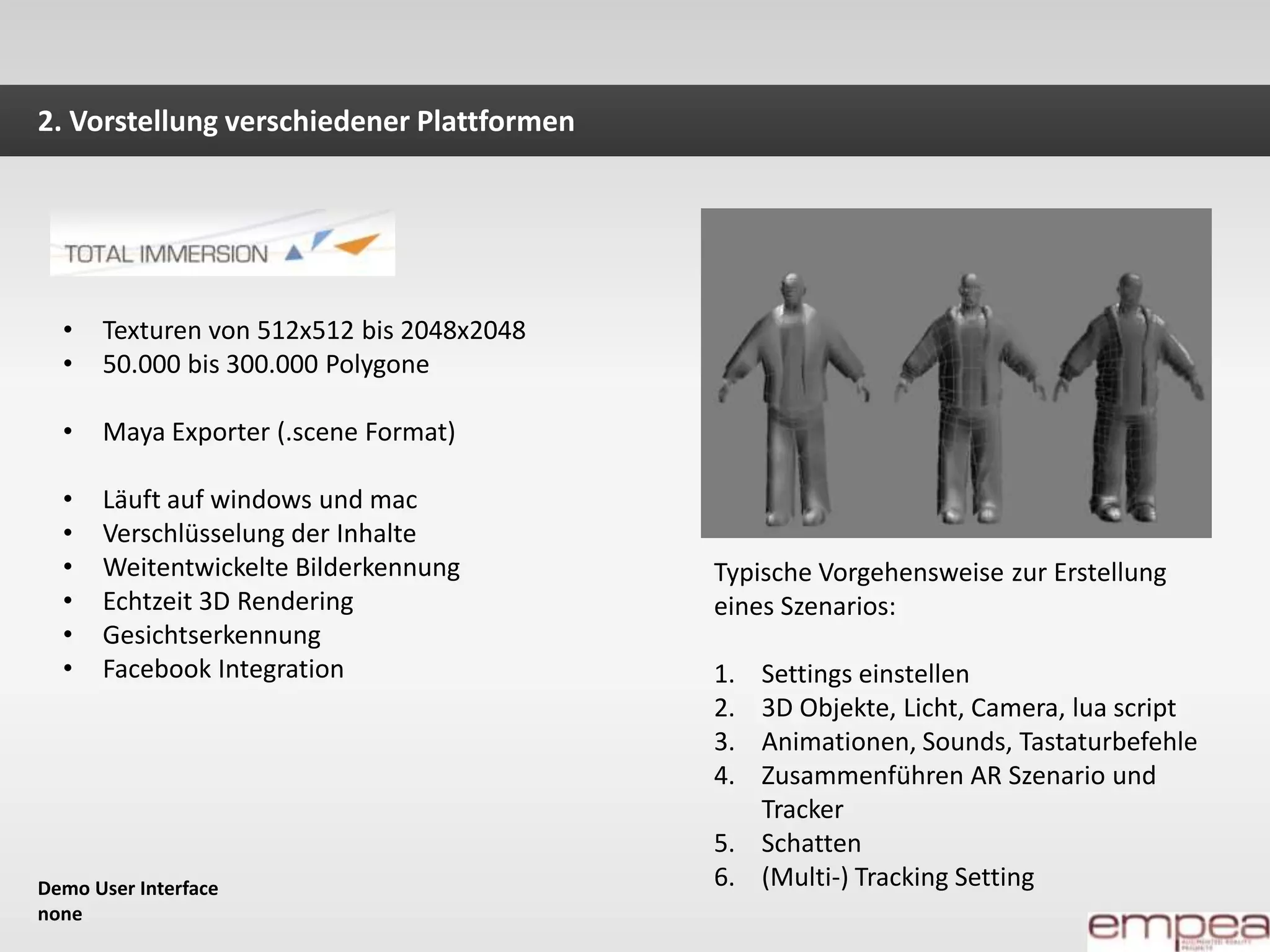

38. 50.000 bis 300.000 Polygone

39. Maya Exporter (.scene Format)

40. Läuft auf windows und mac

41. Verschlüsselung der Inhalte

42. Weitentwickelte Bilderkennung

43. Echtzeit 3D Rendering

44. Gesichtserkennung

45. Facebook IntegrationTypische Vorgehensweise zur Erstellung eines Szenarios:Settings einstellen3D Objekte, Licht, Camera, luascriptAnimationen, Sounds, TastaturbefehleZusammenführen AR Szenario und TrackerSchatten(Multi-) Tracking SettingDemo User Interfacenone

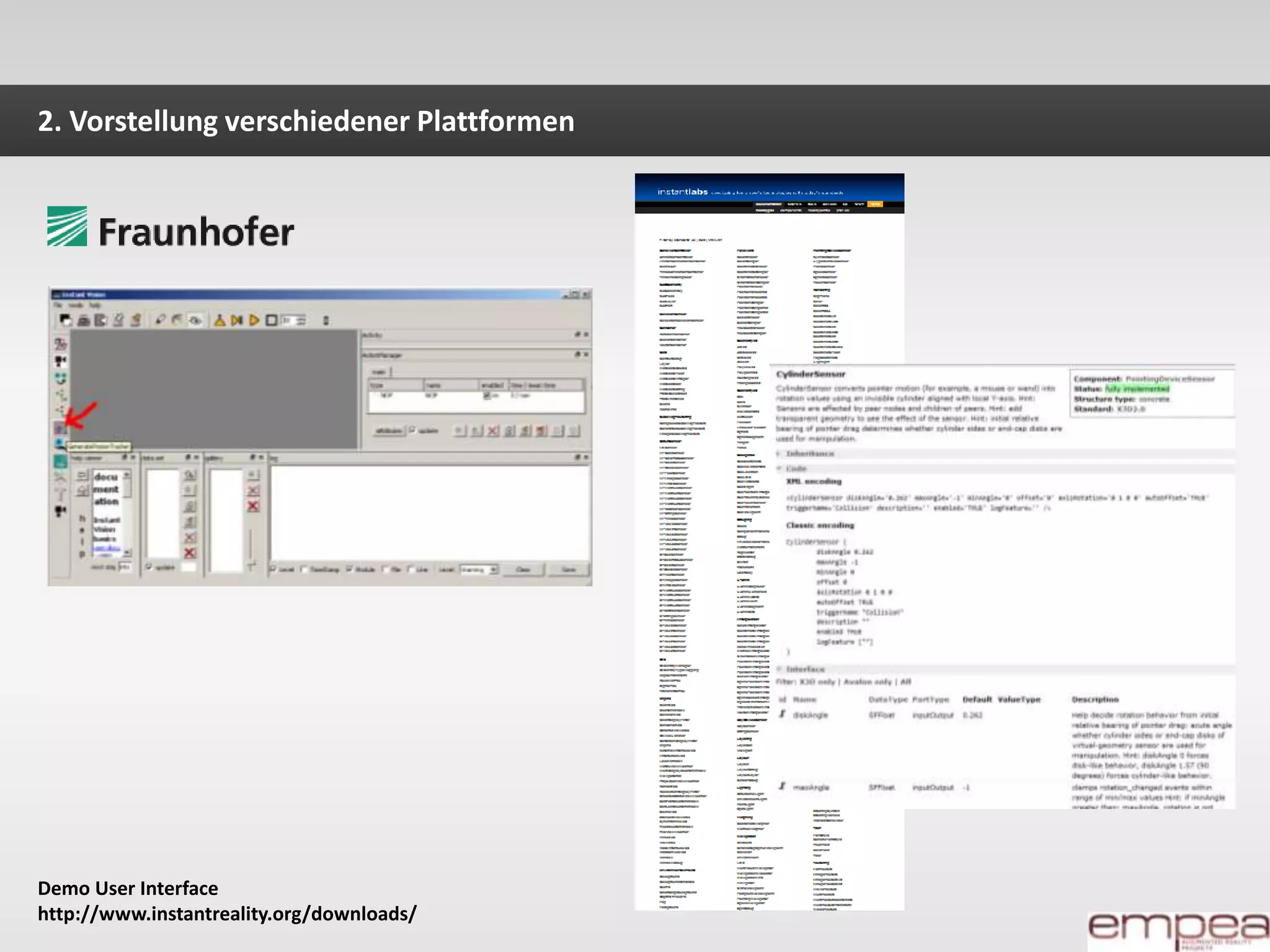

46. 2. Vorstellung verschiedener PlattformenDemo User Interfacehttp://www.instantreality.org/downloads/

47. PAUSE

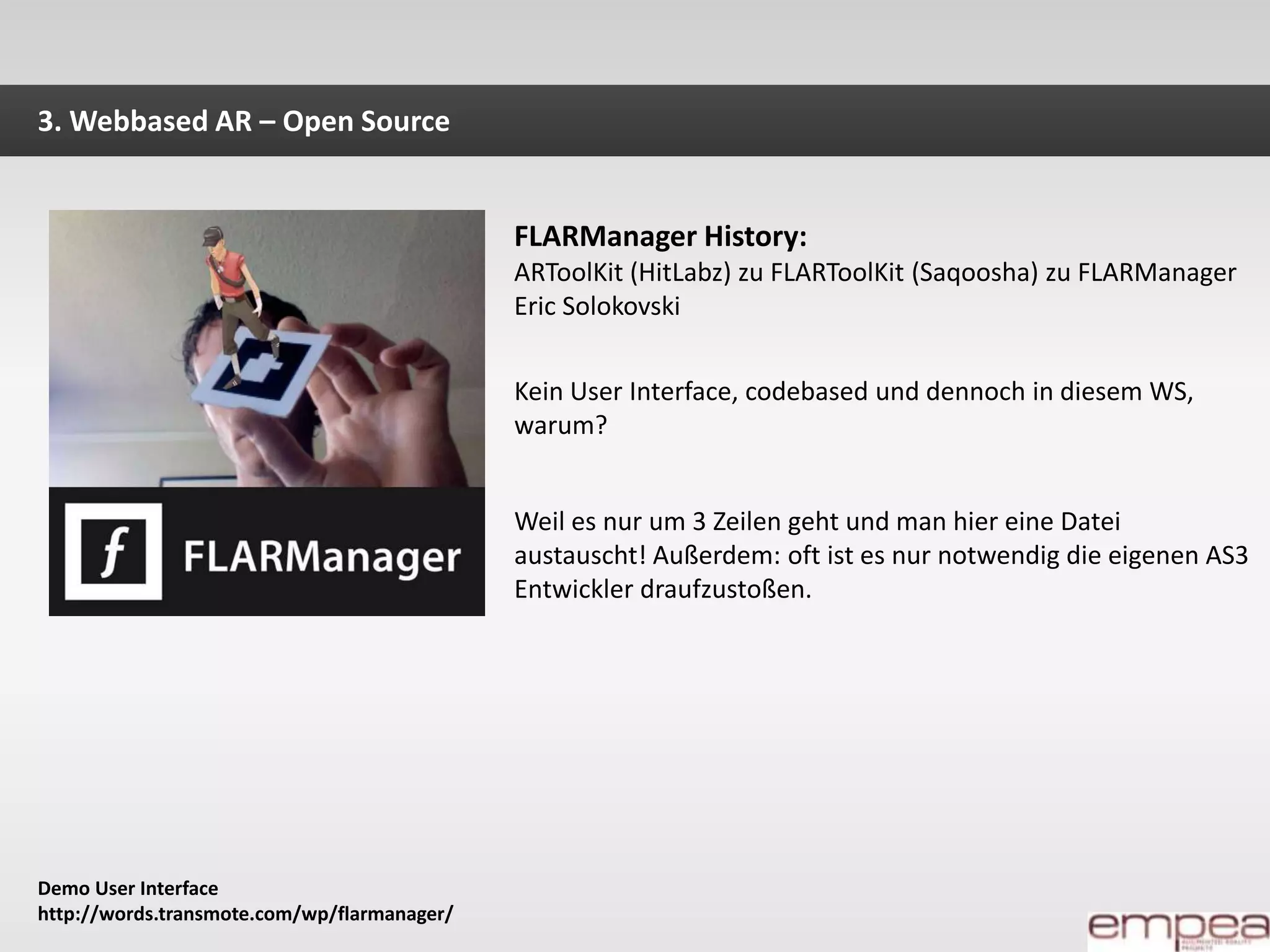

48. 3. Webbased AR – Open SourceFLARManagerHistory:ARToolKit (HitLabz) zu FLARToolKit(Saqoosha) zu FLARManager Eric SolokovskiKein User Interface, codebased und dennoch in diesem WS, warum?Weil es nur um 3 Zeilen geht und man hier eine Datei austauscht! Außerdem: oft ist es nur notwendig die eigenen AS3 Entwickler draufzustoßen.Demo User Interfacehttp://words.transmote.com/wp/flarmanager/

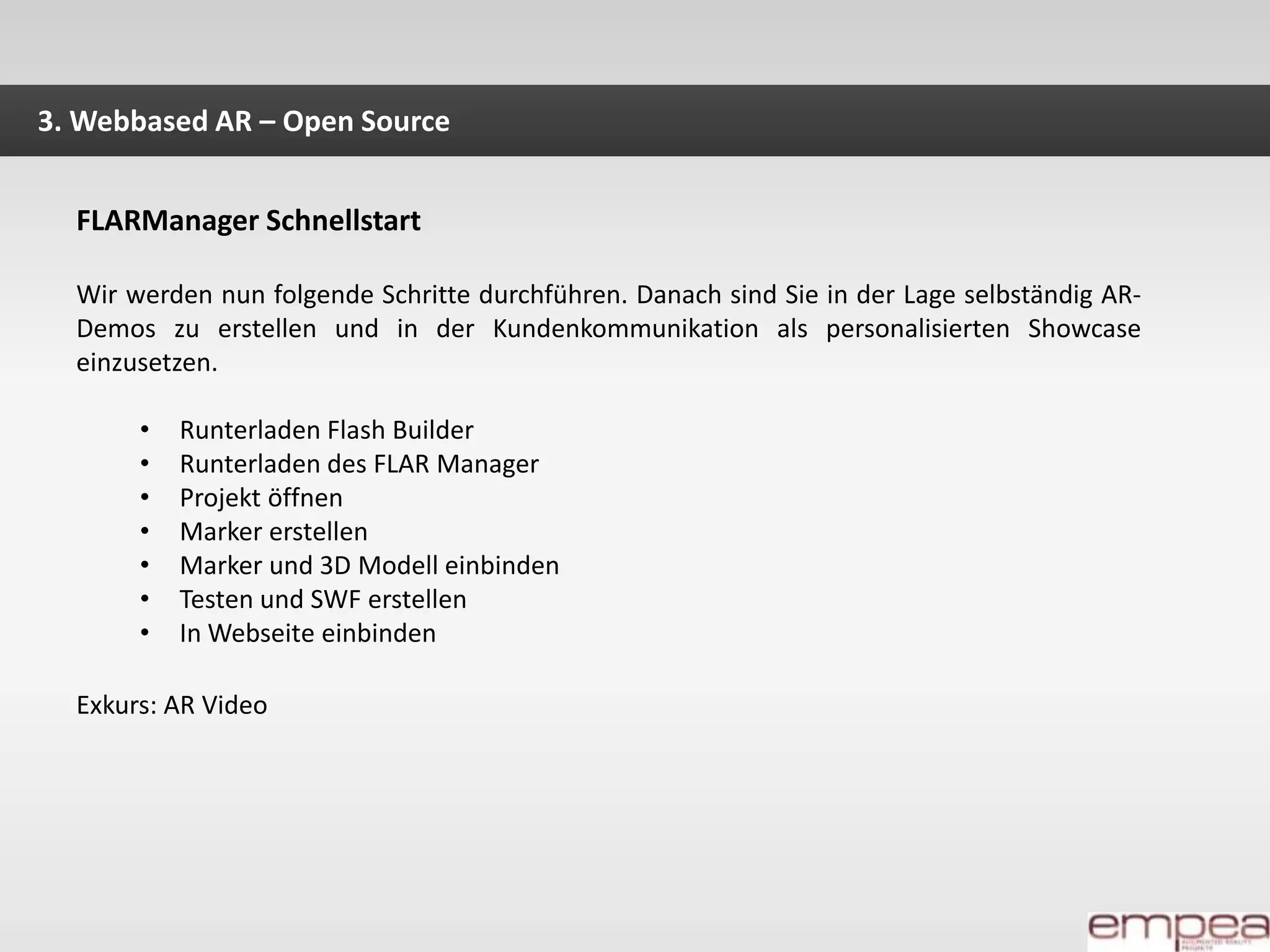

49. 3. Webbased AR – Open SourceFLARManager SchnellstartWir werden nun folgende Schritte durchführen. Danach sind Sie in der Lage selbständig AR-Demos zu erstellen und in der Kundenkommunikation als personalisierten Showcase einzusetzen.Runterladen Flash Builder

50. Runterladen des FLAR Manager

51. Projekt öffnen

52. Marker erstellen

53. Marker und 3D Modell einbinden

54. Testen und SWF erstellen

55. In Webseite einbindenExkurs: AR Video

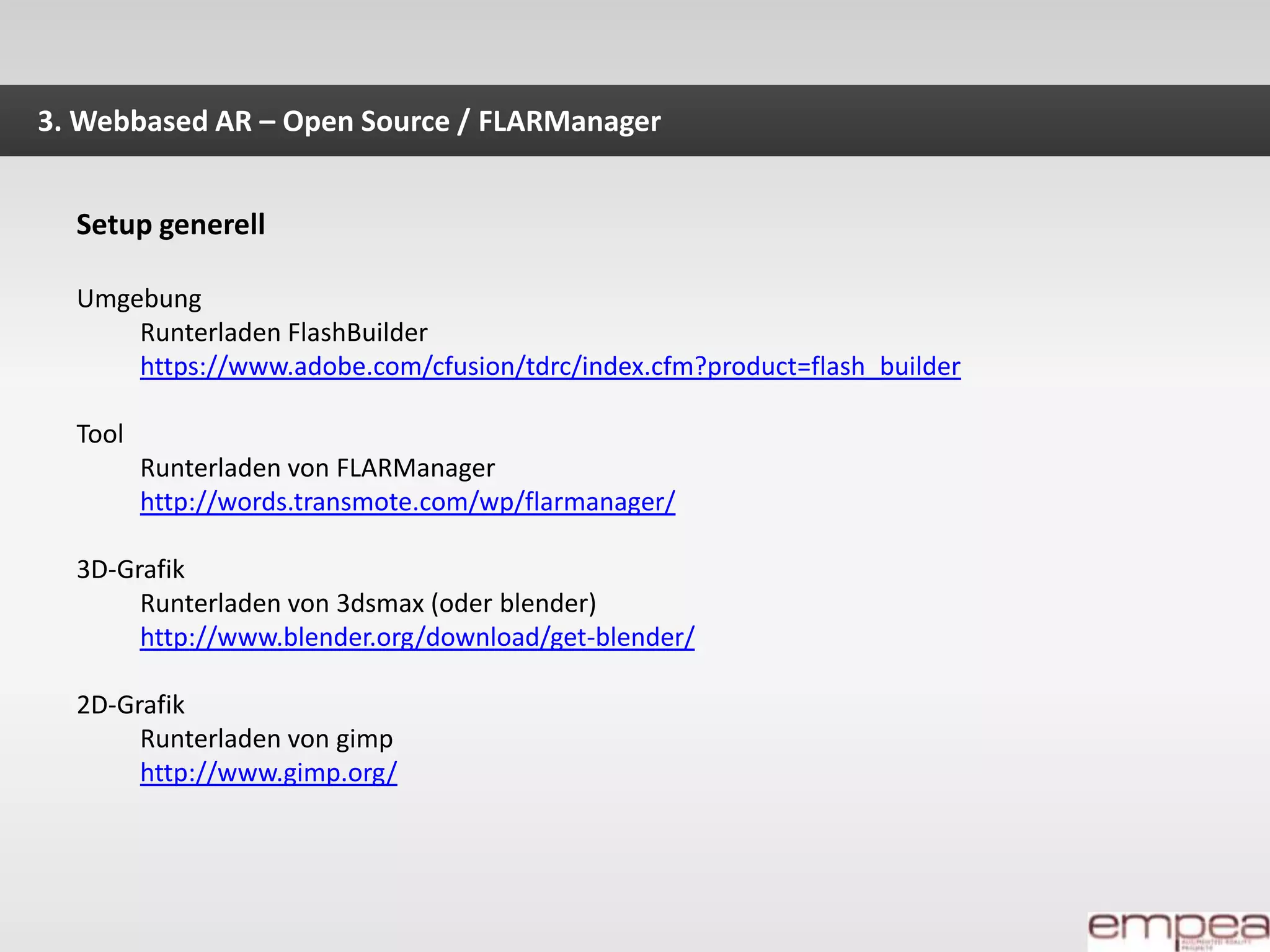

56. 3. Webbased AR – Open Source / FLARManagerSetup generellUmgebungRunterladen FlashBuilderhttps://www.adobe.com/cfusion/tdrc/index.cfm?product=flash_builderToolRunterladen von FLARManagerhttp://words.transmote.com/wp/flarmanager/3D-GrafikRunterladen von 3dsmax (oder blender)http://www.blender.org/download/get-blender/2D-GrafikRunterladen von gimphttp://www.gimp.org/

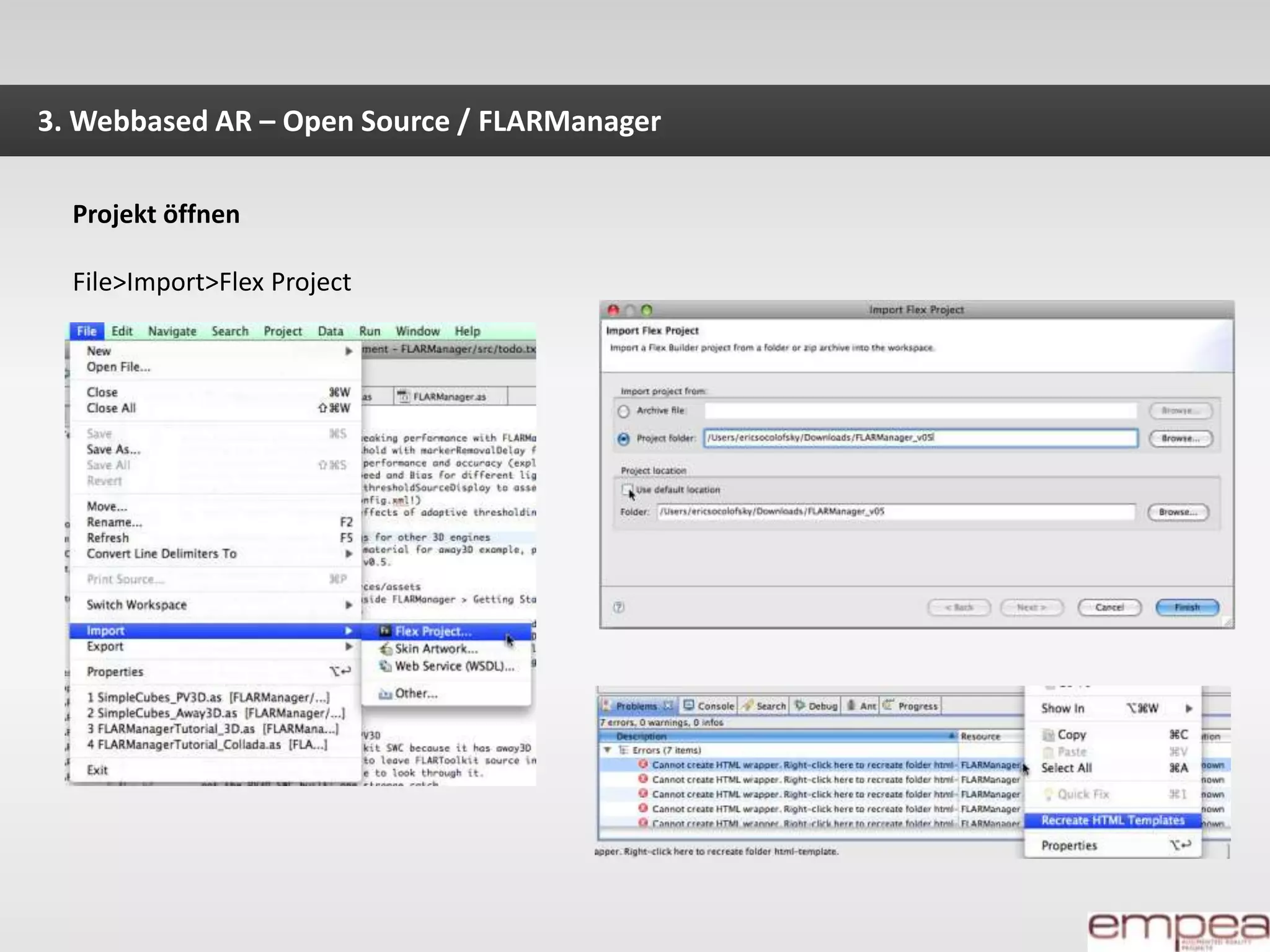

57. 3. Webbased AR – Open Source / FLARManagerProjekt öffnenFile>Import>Flex Project

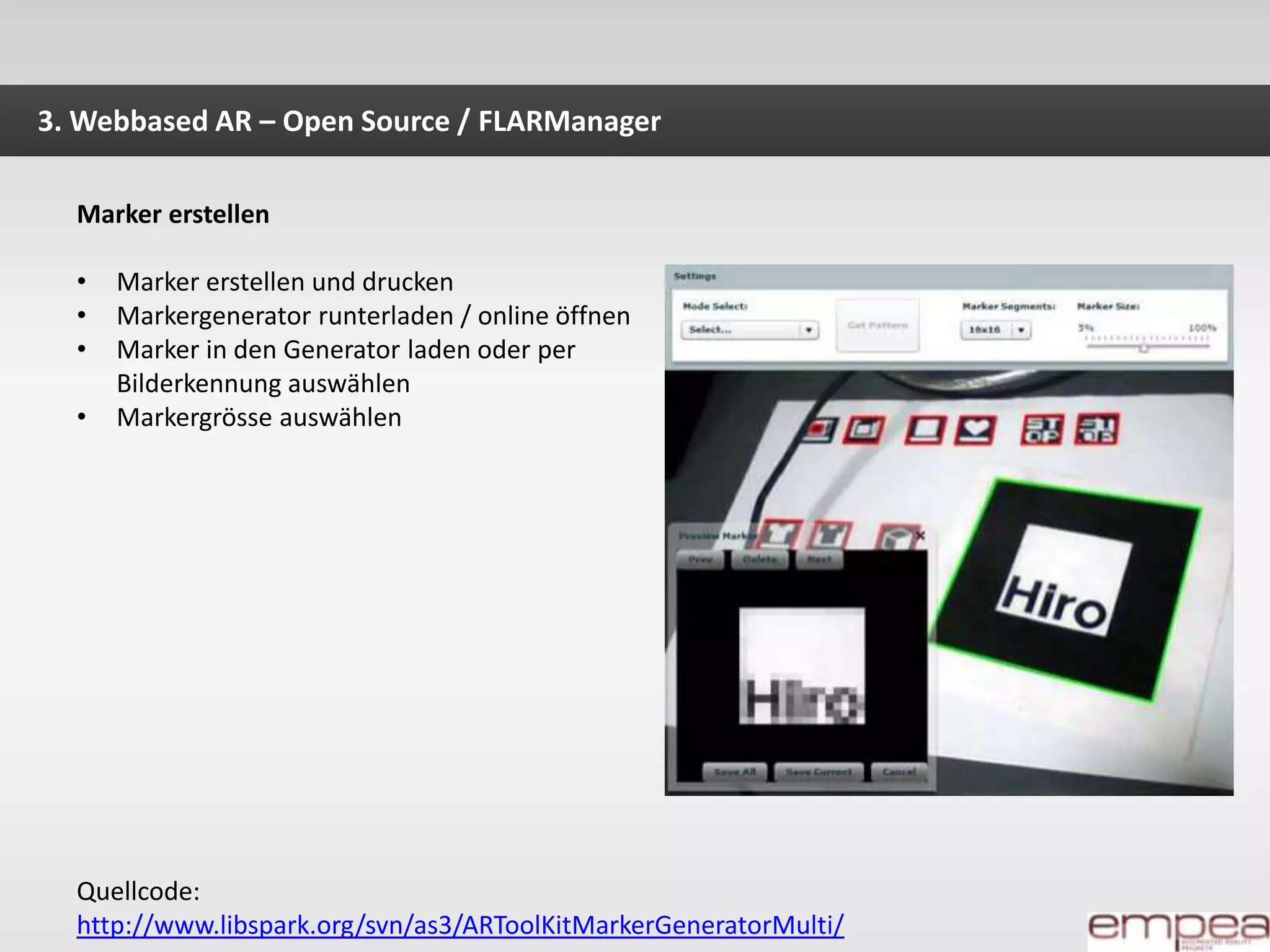

58. 3. Webbased AR – Open Source / FLARManagerMarker erstellenMarker erstellen und drucken

59. Markergenerator runterladen / online öffnen

60. Marker in den Generator laden oder perBilderkennung auswählen

61. Markergrösse auswählenQuellcode:http://www.libspark.org/svn/as3/ARToolKitMarkerGeneratorMulti/

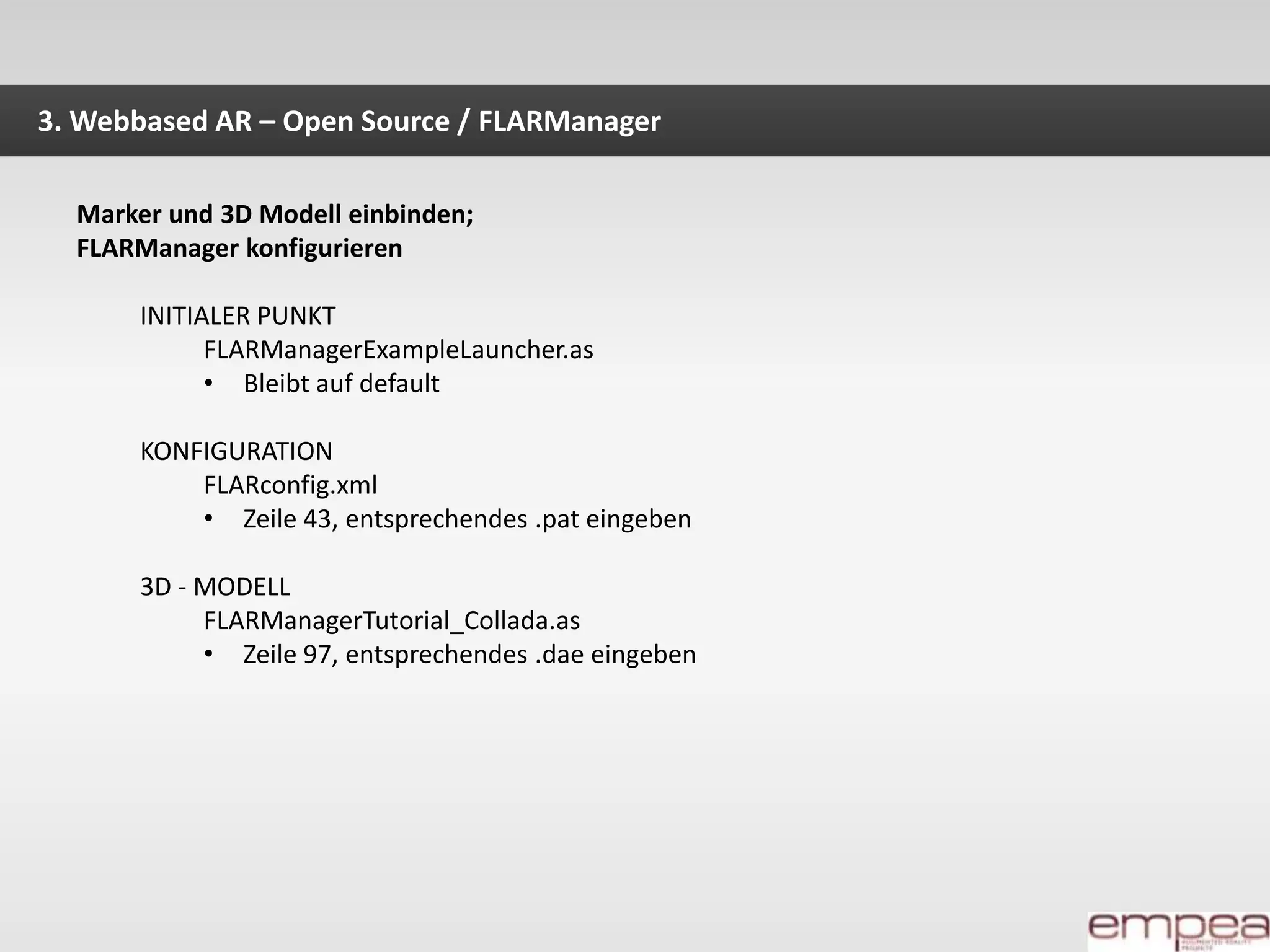

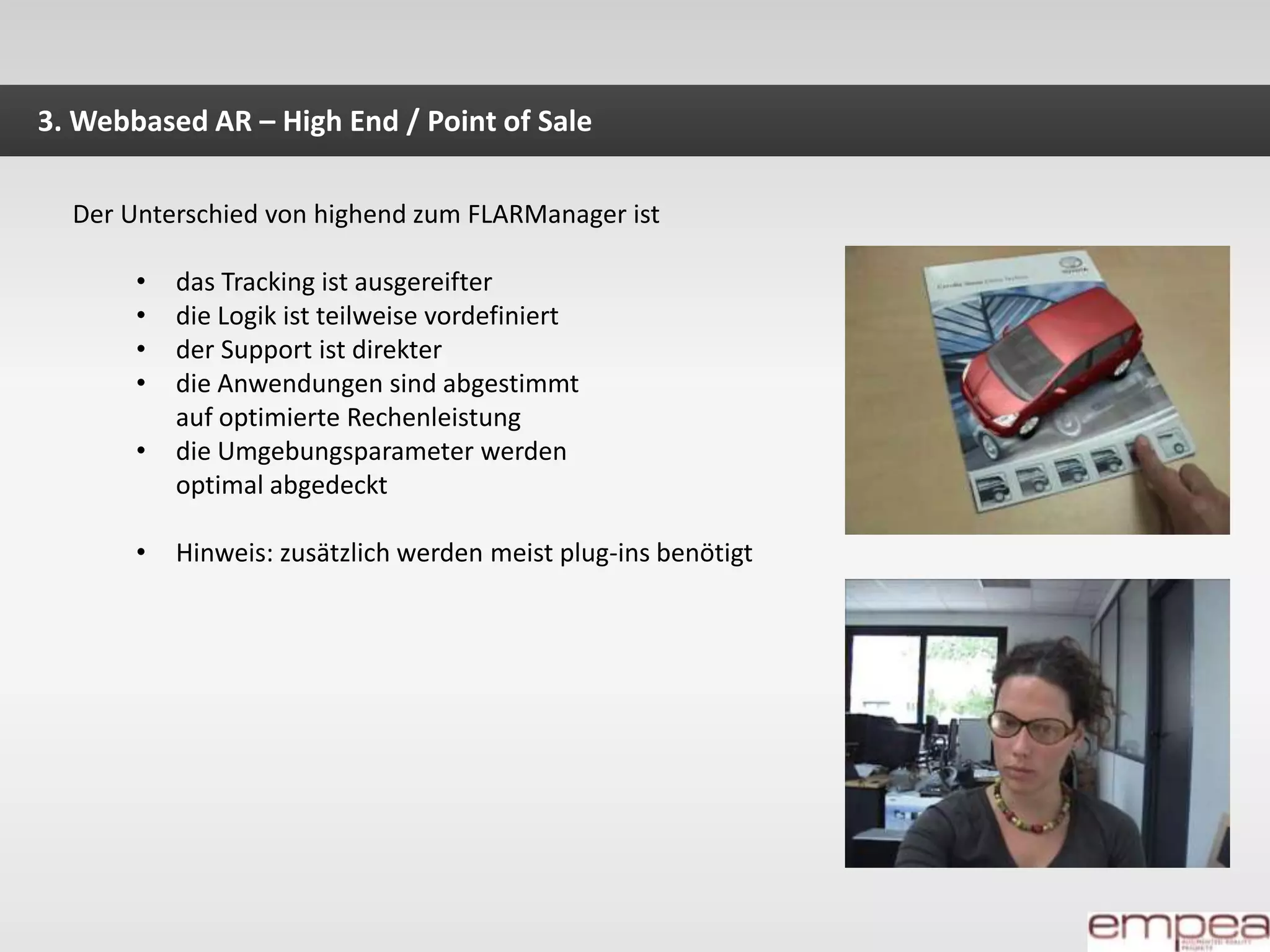

62. 3. Webbased AR – Open Source / FLARManagerMarker und 3D Modell einbinden;FLARManager konfigurierenINITIALER PUNKTFLARManagerExampleLauncher.asBleibt auf defaultKONFIGURATIONFLARconfig.xmlZeile 43, entsprechendes .pat eingeben3D - MODELLFLARManagerTutorial_Collada.asZeile 97, entsprechendes .dae eingeben3. Webbased AR – High End / Point ofSaleDer Unterschied von highend zum FLARManager istdas Tracking ist ausgereifter

63. die Logik ist teilweise vordefiniert

64. der Support ist direkter

65. die Anwendungen sind abgestimmtauf optimierte Rechenleistung

66. die Umgebungsparameter werden optimal abgedeckt

67. Hinweis: zusätzlich werden meist plug-ins benötigtFRAGEN?

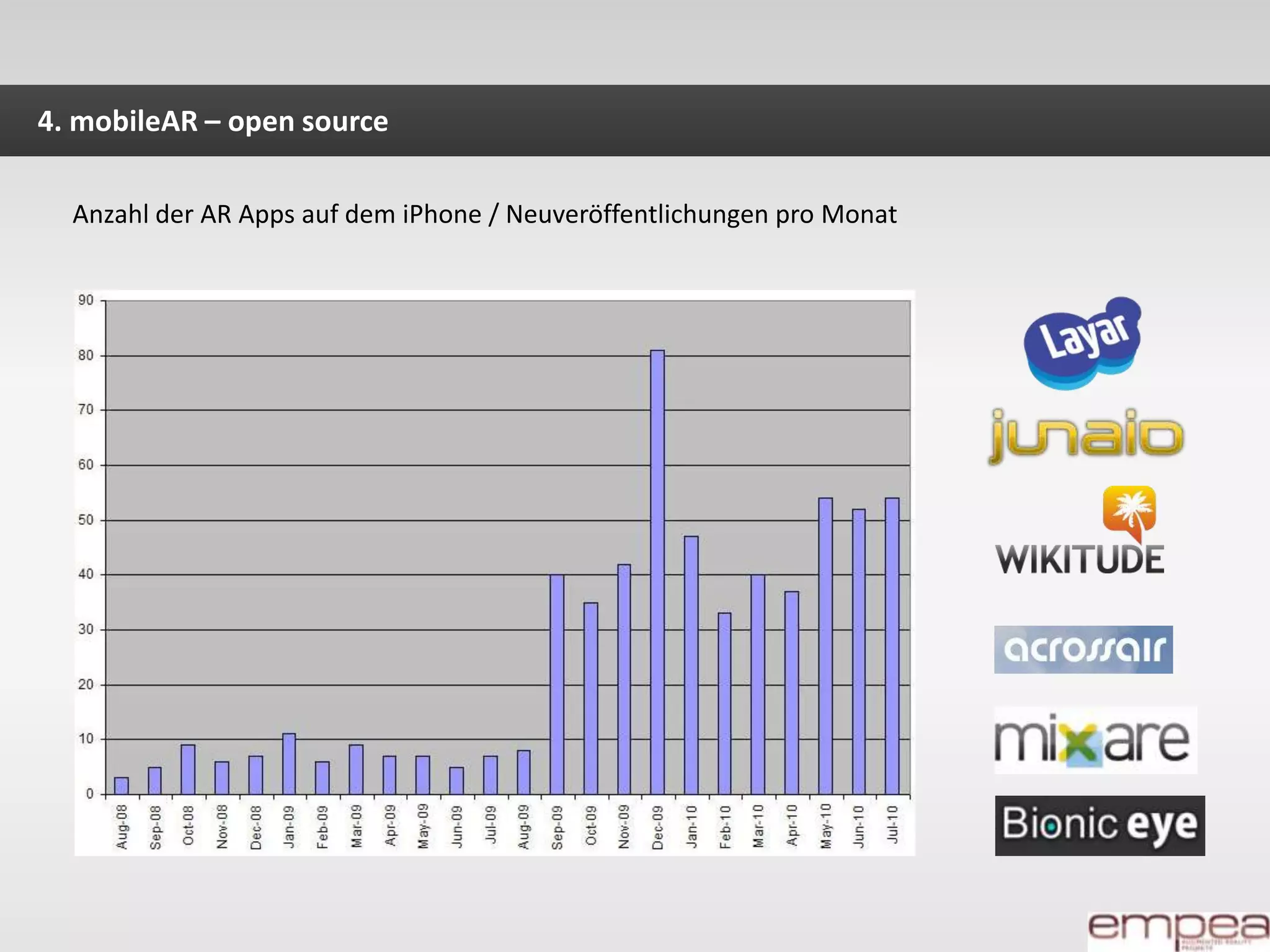

68. 4. mobileAR – open sourceAnzahl der AR Apps auf dem iPhone / Neuveröffentlichungen pro Monat

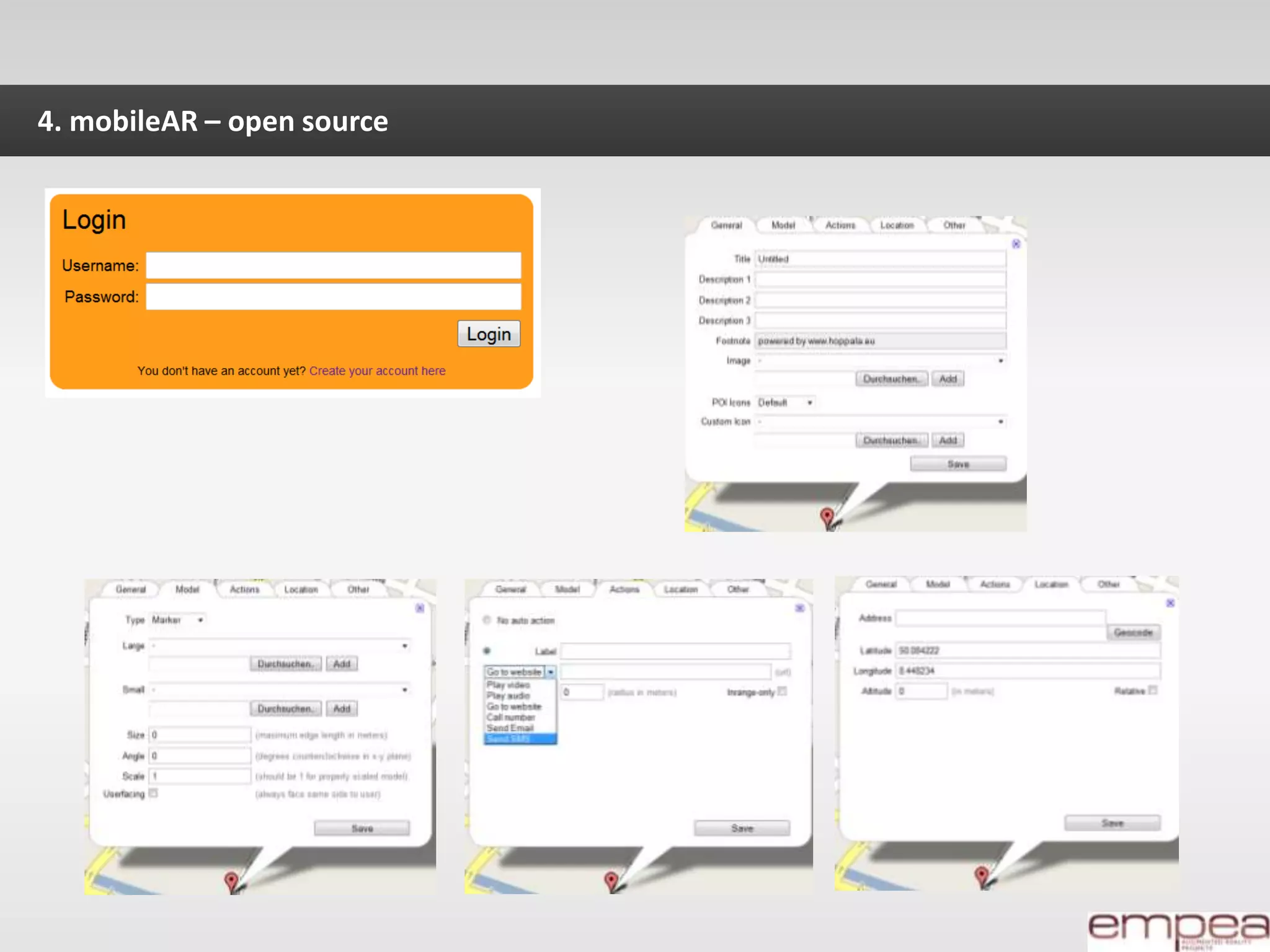

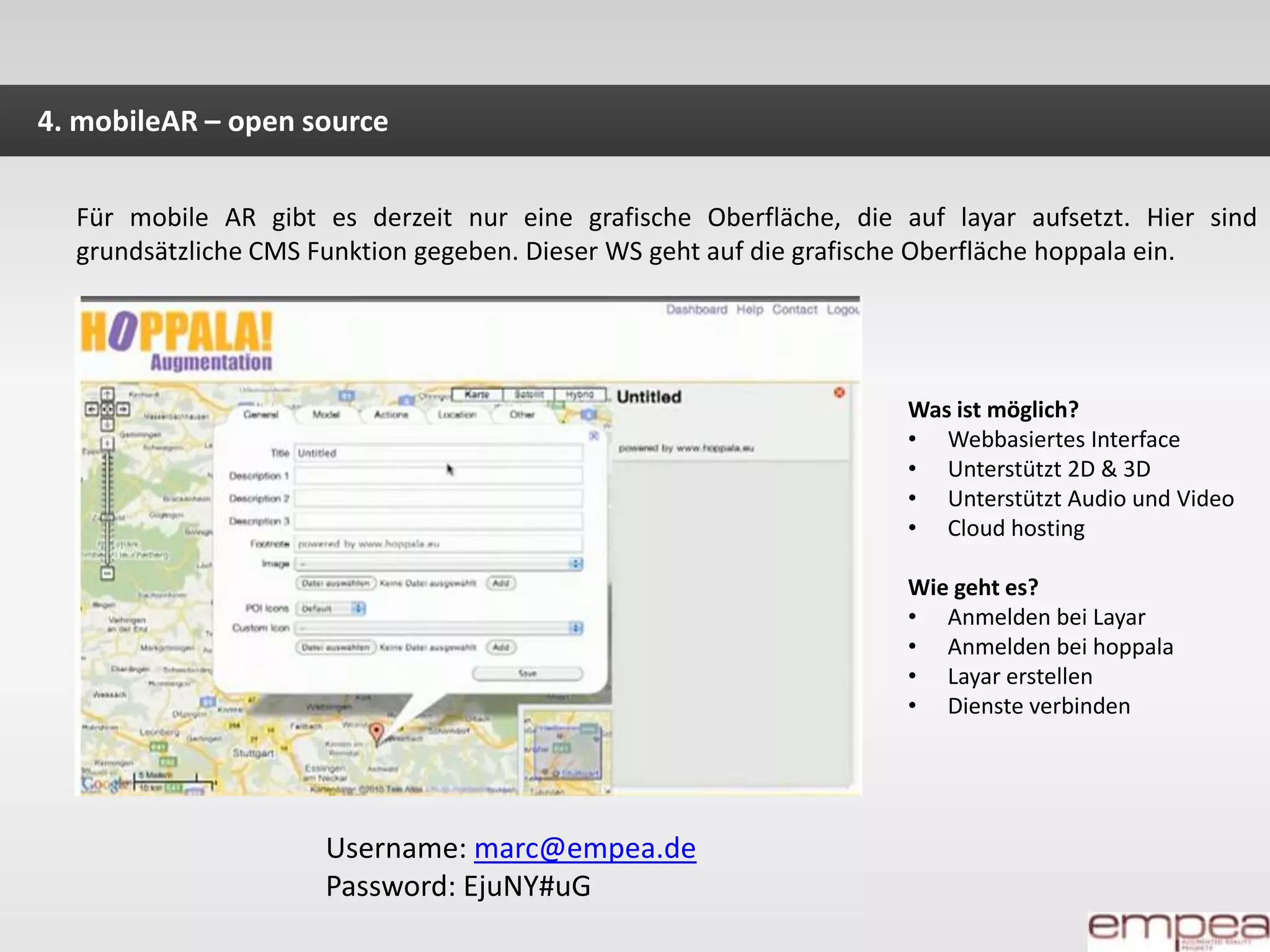

69. 4. mobileAR – open sourceFür mobile AR gibt es derzeit nur eine grafische Oberfläche, die auf layar aufsetzt. Hier sind grundsätzliche CMS Funktion gegeben. Dieser WS geht auf die grafische Oberfläche hoppala ein.Was ist möglich?Webbasiertes Interface

70. Unterstützt 2D & 3D

71. Unterstützt Audio und Video

72. CloudhostingWie geht es?Anmelden bei Layar

73. Anmelden bei hoppala

74. Layar erstellen

75. Dienste verbindenUsername: marc@empea.dePassword: EjuNY#uG

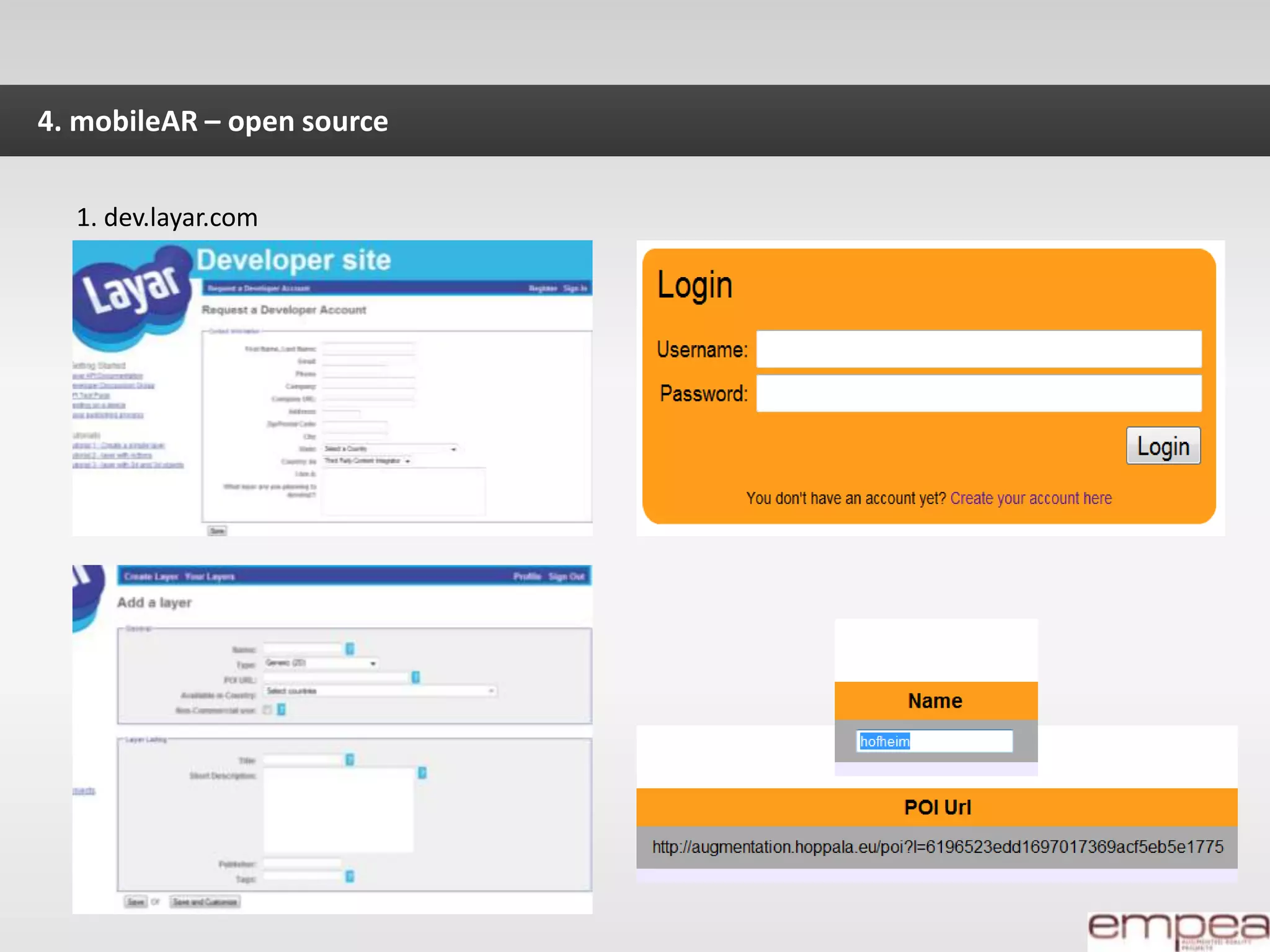

76. 4. mobileAR – open source1. dev.layar.com

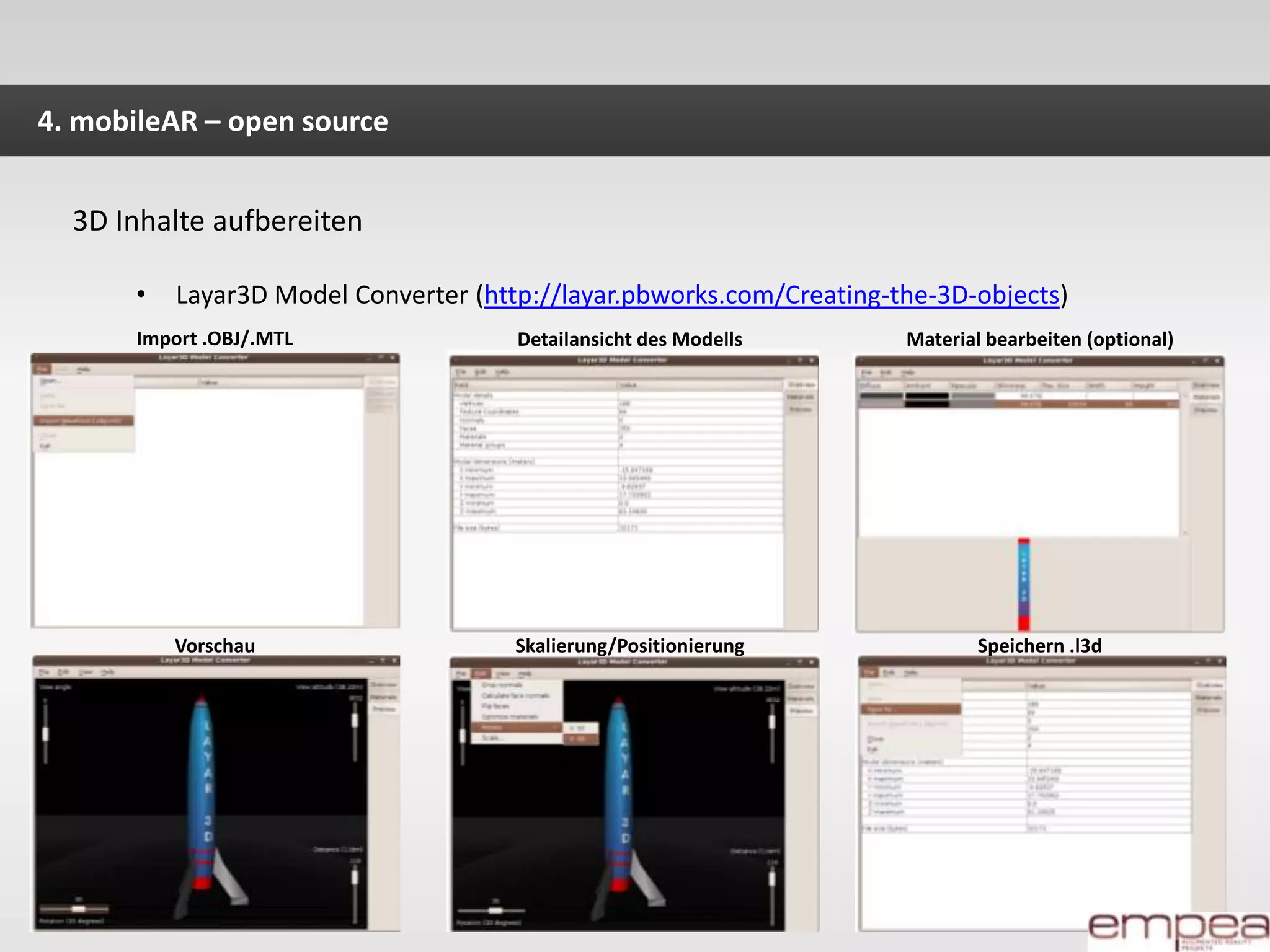

77. 4. mobileAR – open source

78. 4. mobileAR – open source3D Inhalte aufbereitenLayar3D Model Converter (http://layar.pbworks.com/Creating-the-3D-objects)Import .OBJ/.MTLDetailansicht des ModellsMaterial bearbeiten (optional)VorschauSkalierung/PositionierungSpeichern .l3d

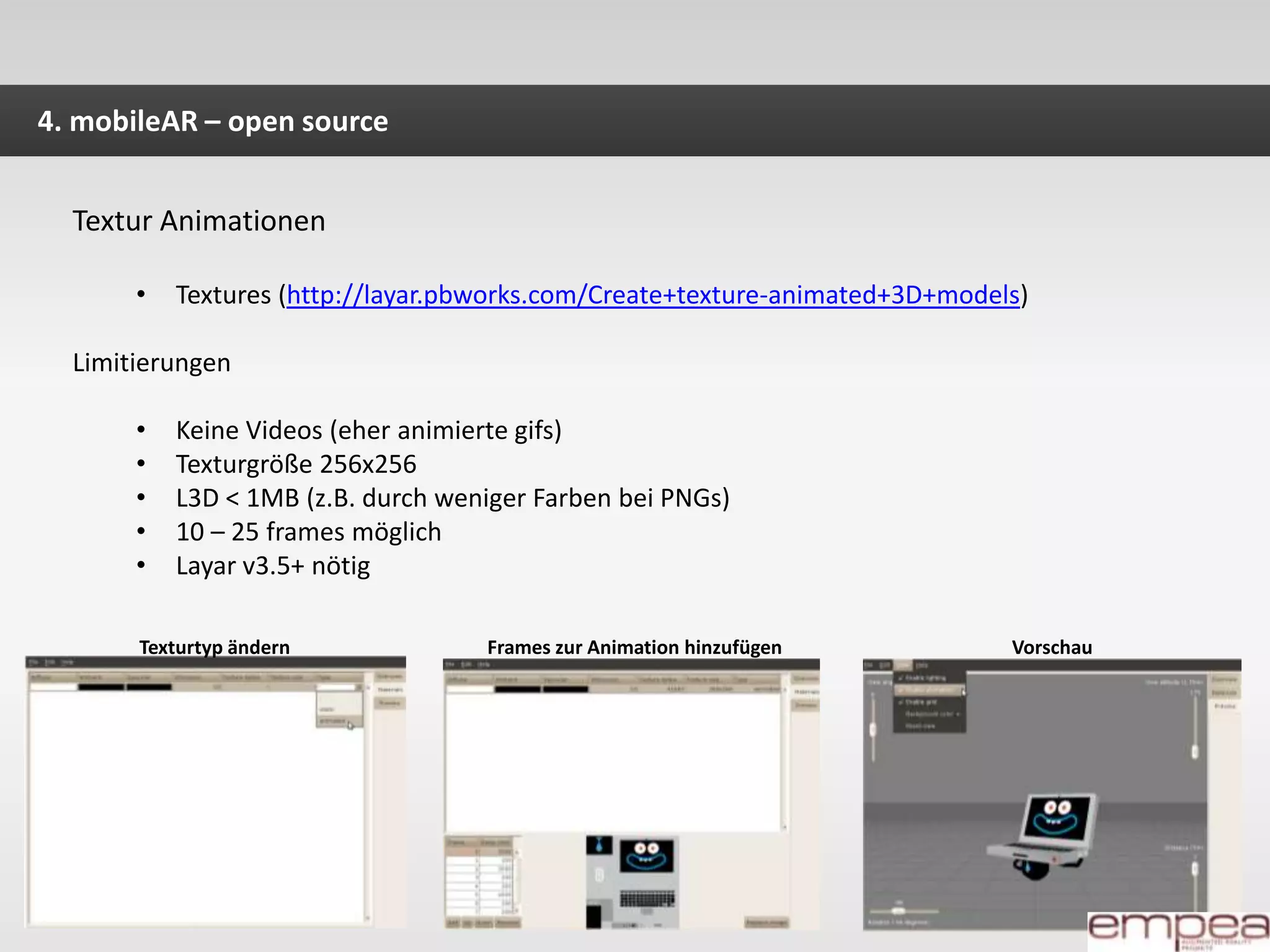

79. 4. mobileAR – open sourceTextur AnimationenTextures(http://layar.pbworks.com/Create+texture-animated+3D+models)LimitierungenKeine Videos (eher animierte gifs)

80. Texturgröße 256x256

81. L3D < 1MB (z.B. durch weniger Farben bei PNGs)

82. 10 – 25 frames möglich

83. Layar v3.5+ nötigTexturtyp ändernFrames zur Animation hinzufügenVorschau

84. FRAGEN? / PAUSE

85. junaioEin wenig anspruchsvoller, aber dennoch leicht handhabbar und mit zusätzlichen Features.http://www.junaio.com

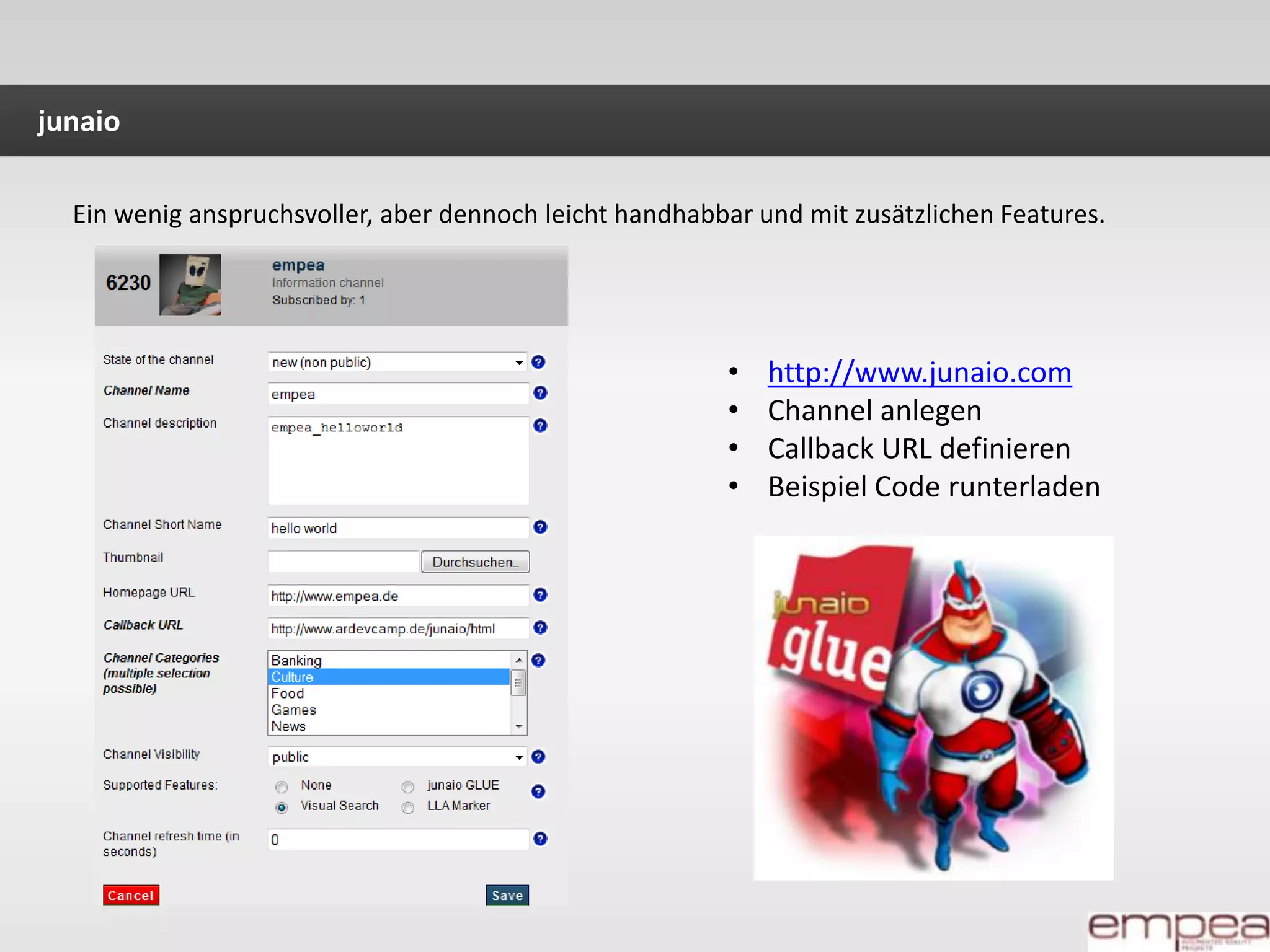

86. Channel anlegen

87. Callback URL definieren

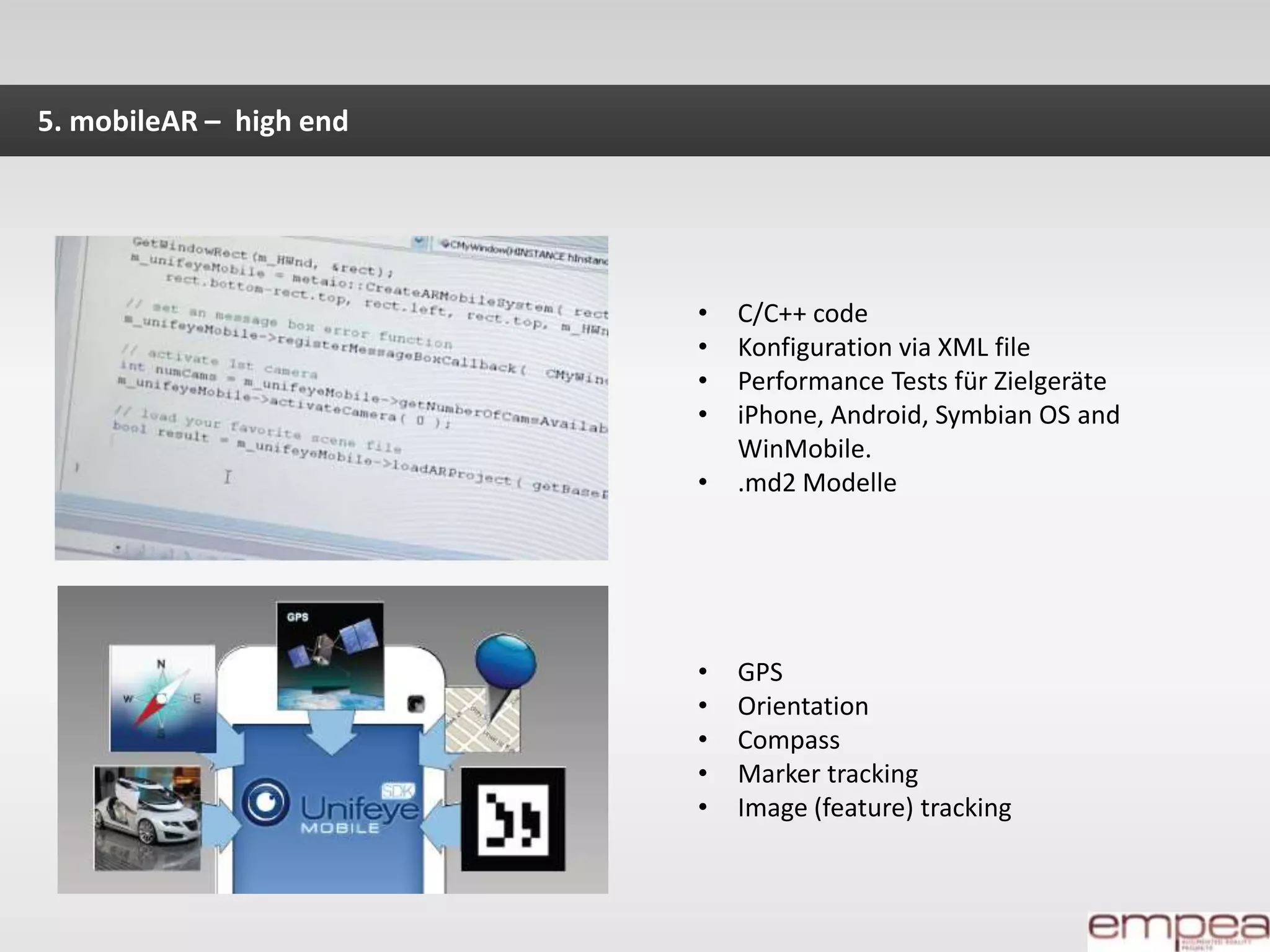

88. Beispiel Code runterladen5. mobileAR – high endC/C++ code

89. Konfiguration via XML file

90. Performance Tests fürZielgeräte

91. iPhone, Android, Symbian OS and WinMobile.

92. .md2 Modelle

93. GPS

94. Orientation

95. Compass

96. Marker tracking

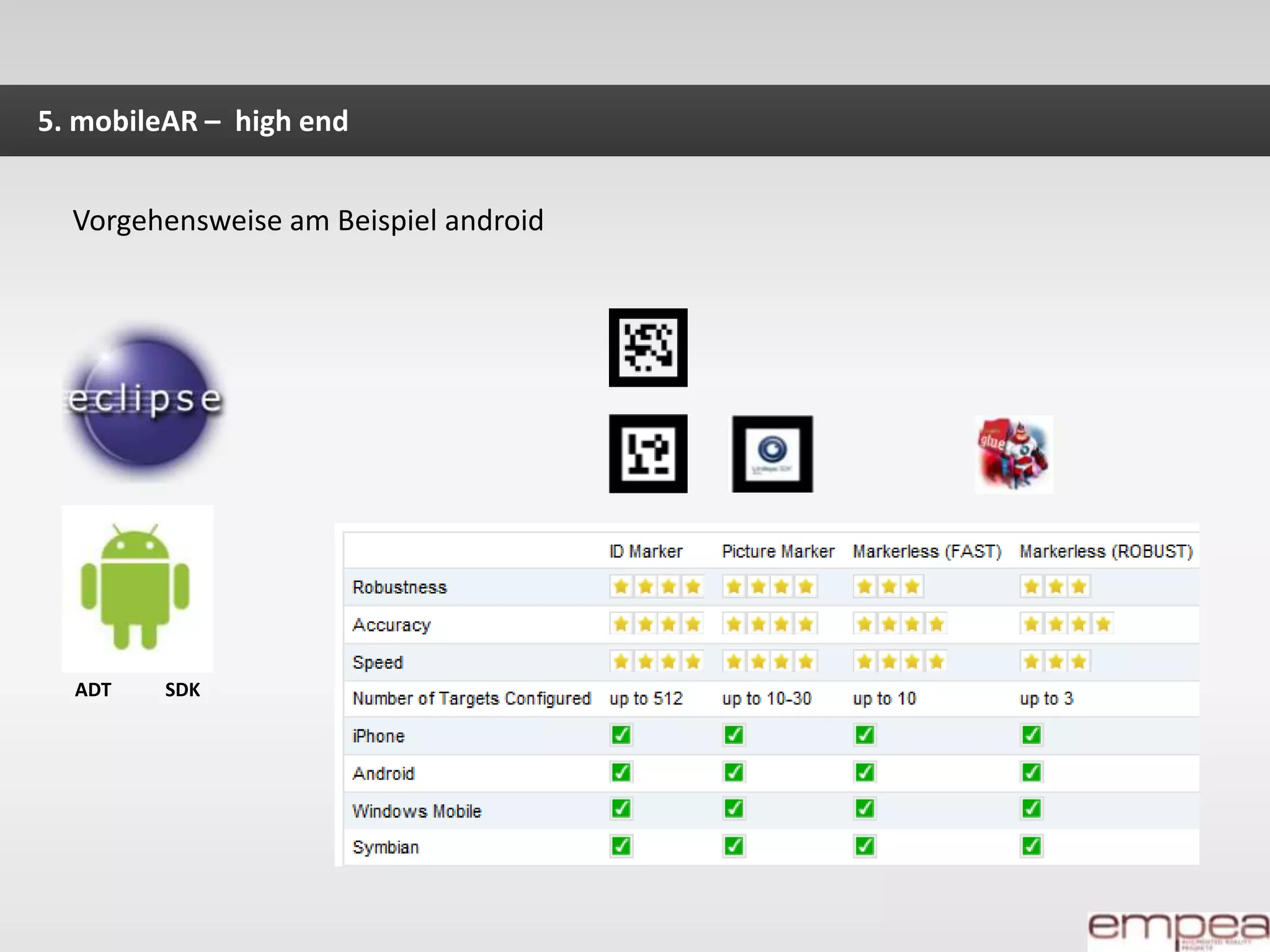

97. Image (feature) tracking5. mobileAR – high endVorgehensweise am Beispiel androidSDKADT

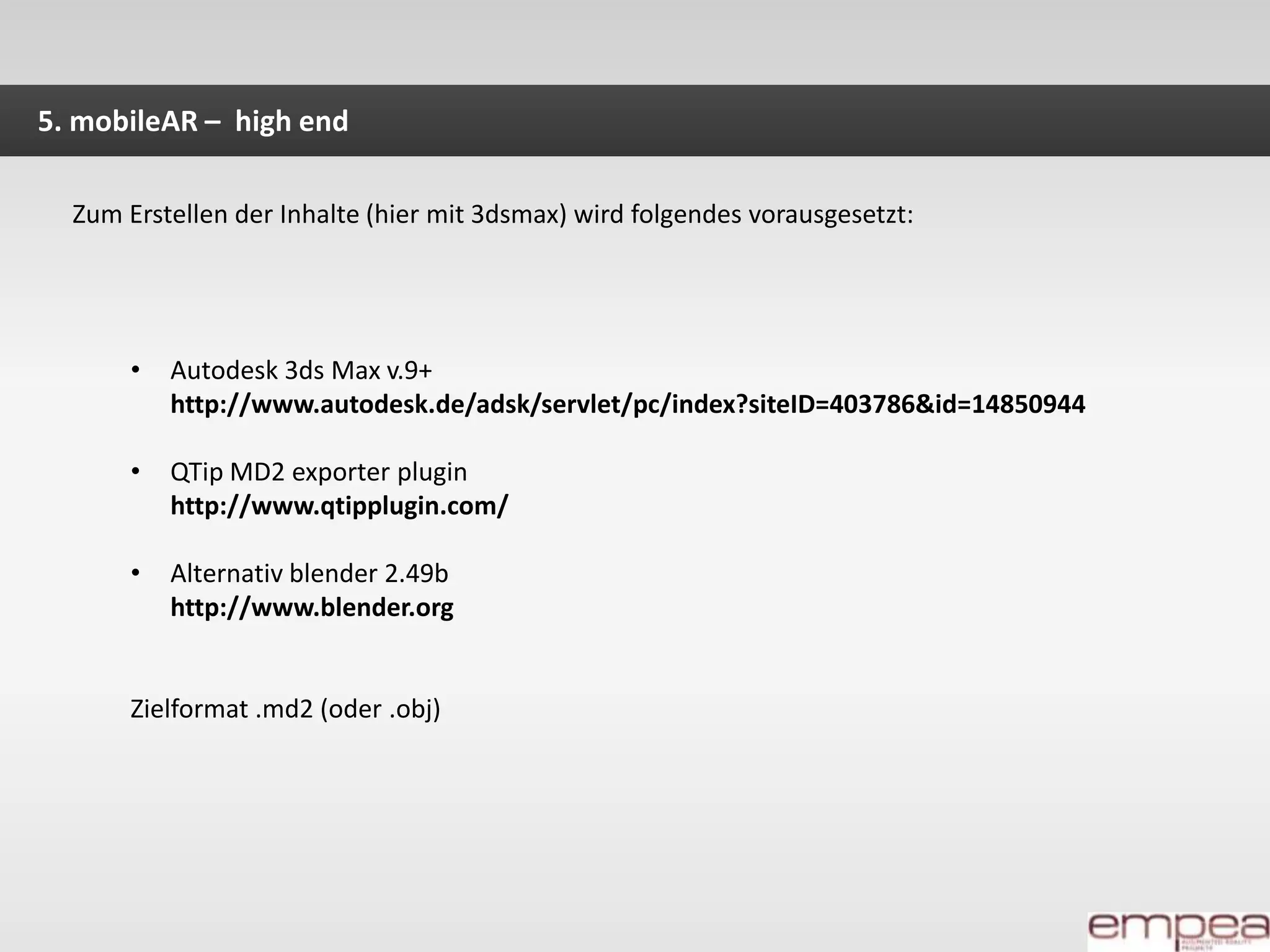

98. 5. mobileAR – high endZum Erstellen der Inhalte (hier mit 3dsmax) wird folgendes vorausgesetzt:Autodesk 3ds Max v.9+http://www.autodesk.de/adsk/servlet/pc/index?siteID=403786&id=14850944

99. QTipMD2 exporterpluginhttp://www.qtipplugin.com/

100. Alternativ blender 2.49bhttp://www.blender.orgZielformat .md2 (oder .obj)

101. 5. mobileAR – high endObjekt erzeugenErstellen des Modells,

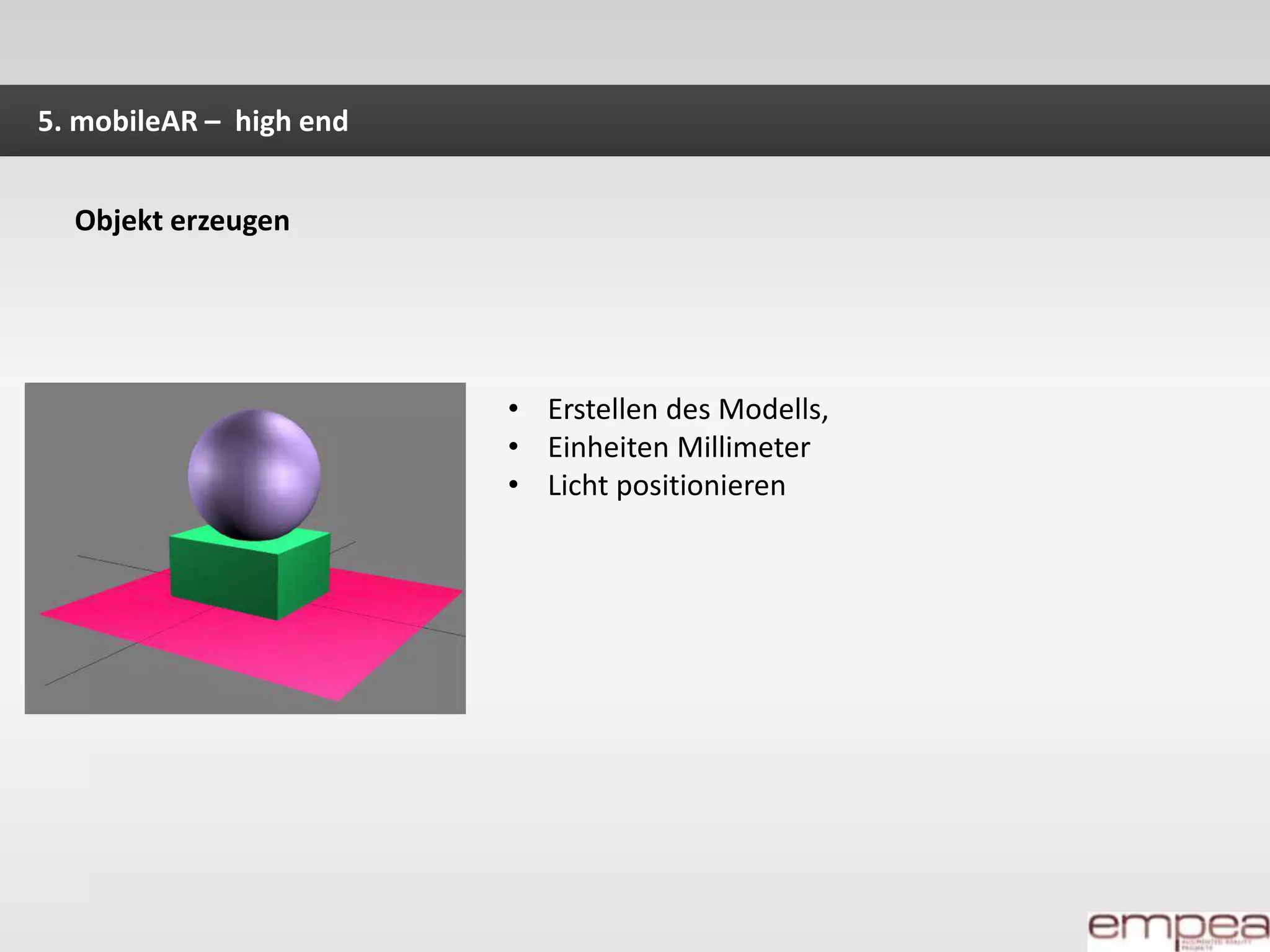

102. Einheiten Millimeter

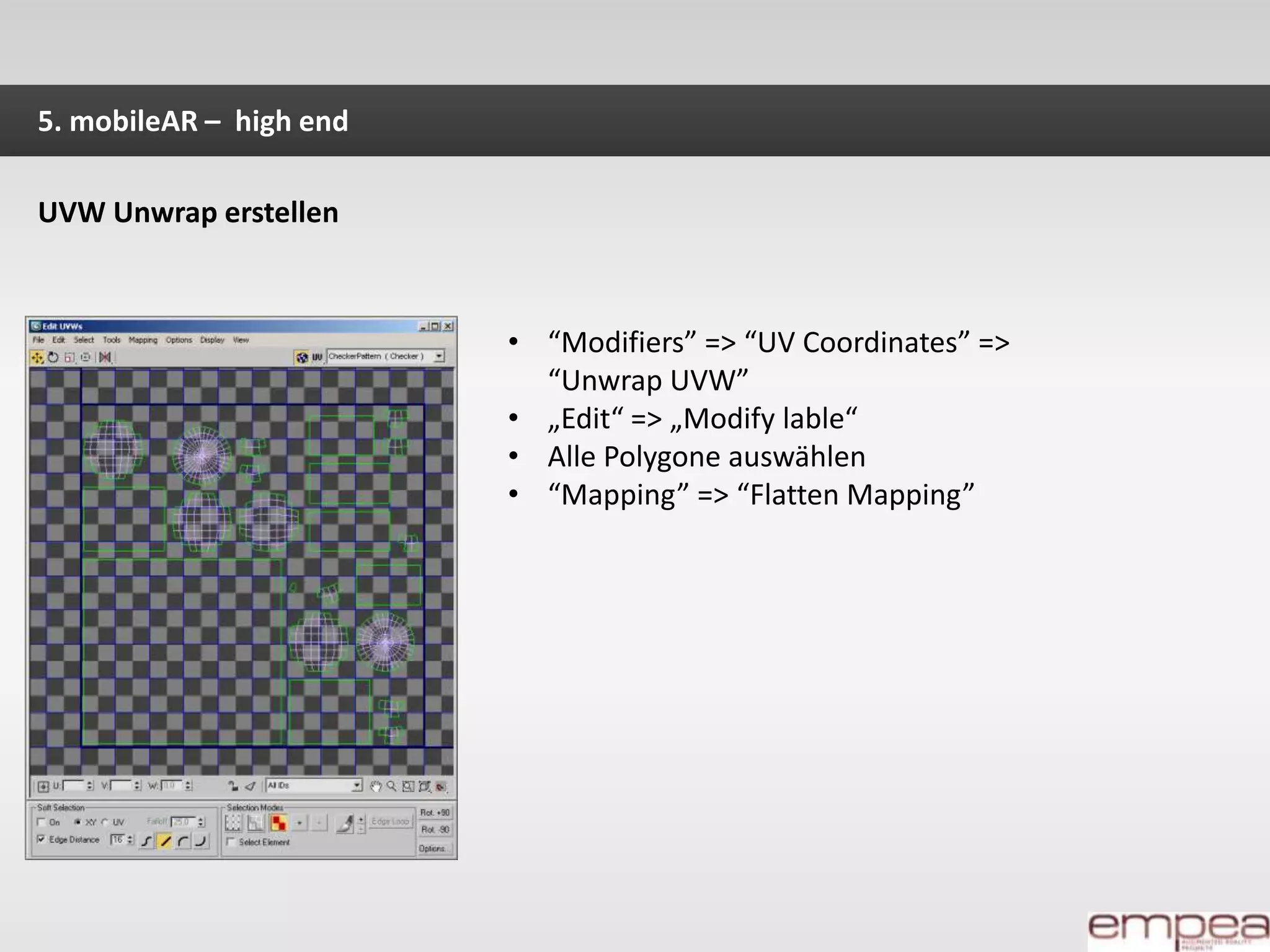

103. Licht positionieren5. mobileAR – high endUVW Unwrap erstellen“Modifiers” => “UV Coordinates” => “Unwrap UVW”

104. „Edit“ => „Modify lable“

105. Alle Polygone auswählen

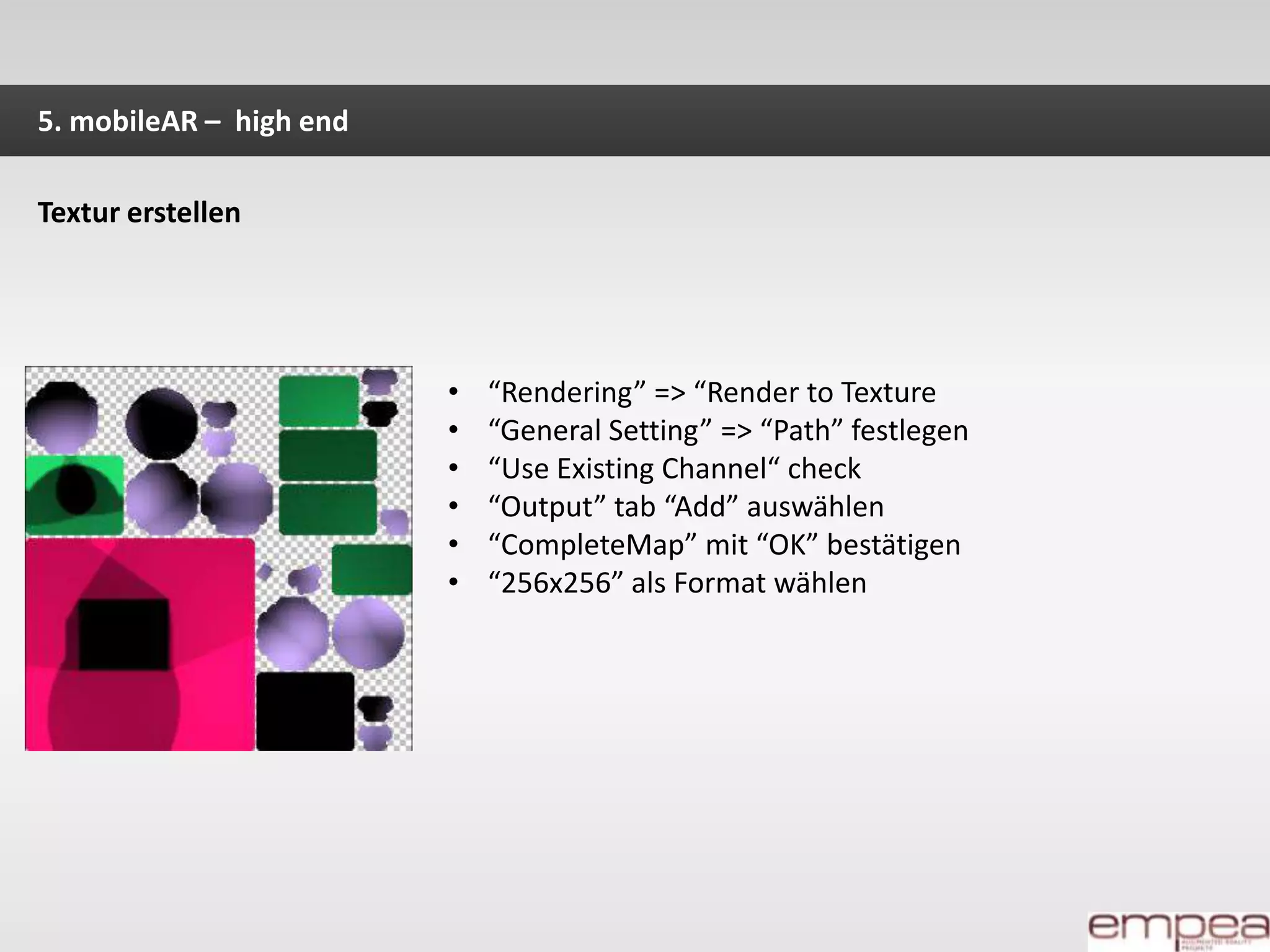

106. “Mapping” => “Flatten Mapping” 5. mobileAR – high endTextur erstellen“Rendering” => “RendertoTexture

107. “General Setting” => “Path” festlegen

108. “UseExistingChannel“ check

109. “Output” tab “Add” auswählen

110. “CompleteMap” mit “OK” bestätigen

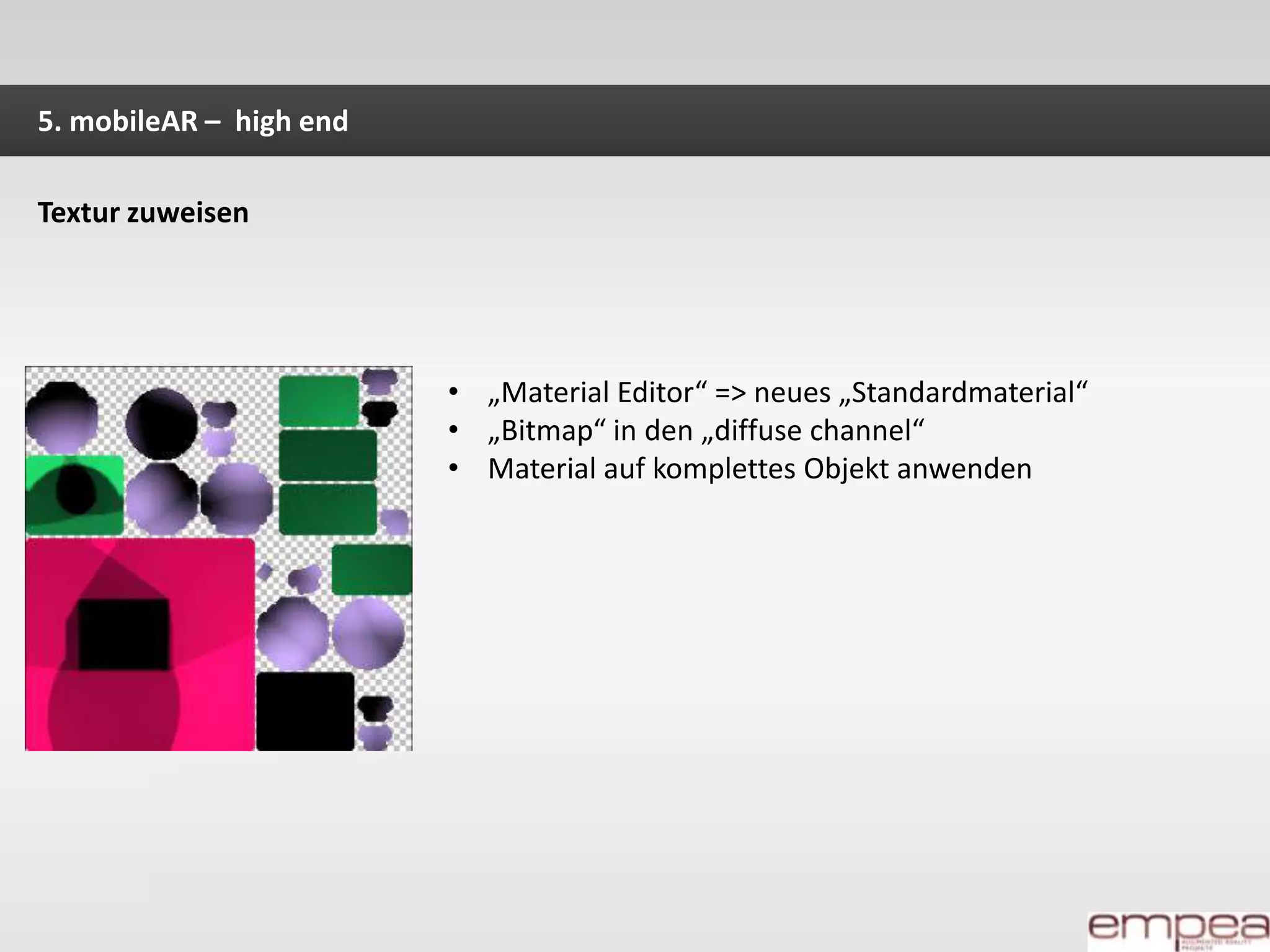

111. “256x256” als Format wählen5. mobileAR – high endTextur zuweisen„Material Editor“ => neues „Standardmaterial“

112. „Bitmap“ in den „diffuse channel“

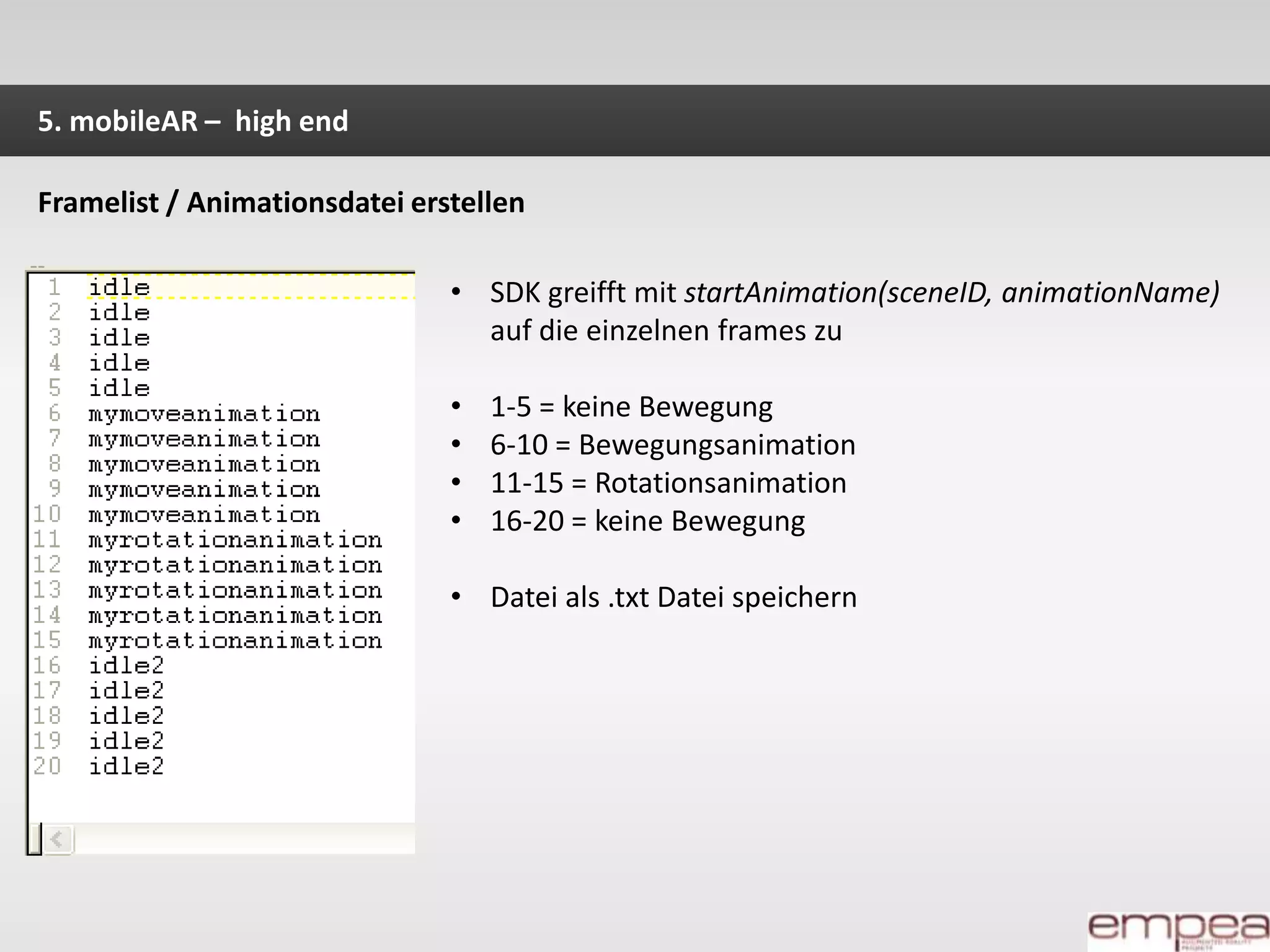

113. Material auf komplettes Objekt anwenden5. mobileAR – high endFramelist / Animationsdatei erstellenSDK greifft mit startAnimation(sceneID, animationName) auf die einzelnen frames zu

114. 1-5 = keine Bewegung

115. 6-10 = Bewegungsanimation

116. 11-15 = Rotationsanimation

117. 16-20 = keine Bewegung

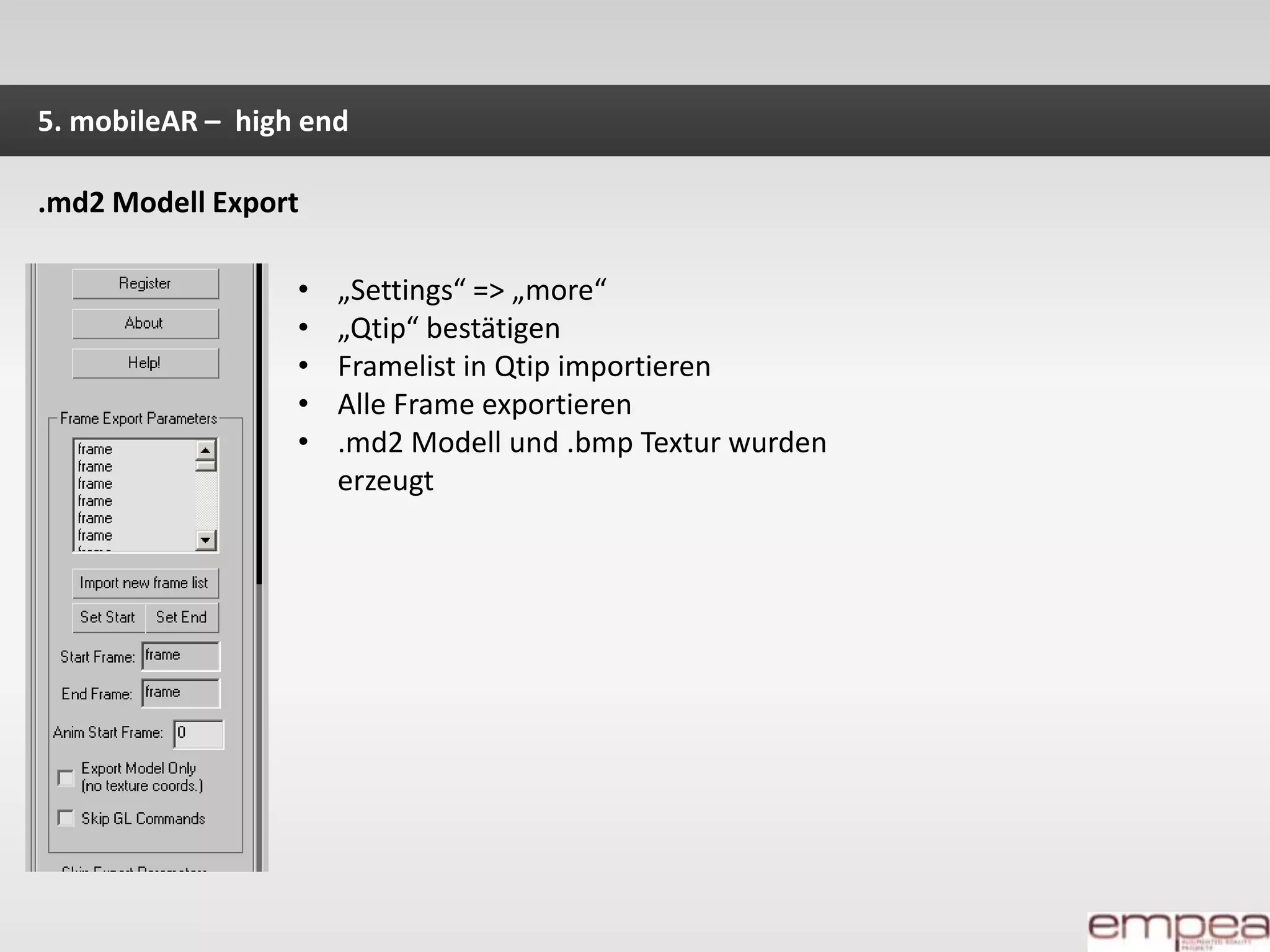

118. Datei als .txt Datei speichern5. mobileAR – high end.md2 Modell Export„Settings“ => „more“

119. „Qtip“ bestätigen

120. Framelist in Qtip importieren

121. Alle Frame exportieren

122. .md2 Modell und .bmp Textur wurden erzeugtQ&A

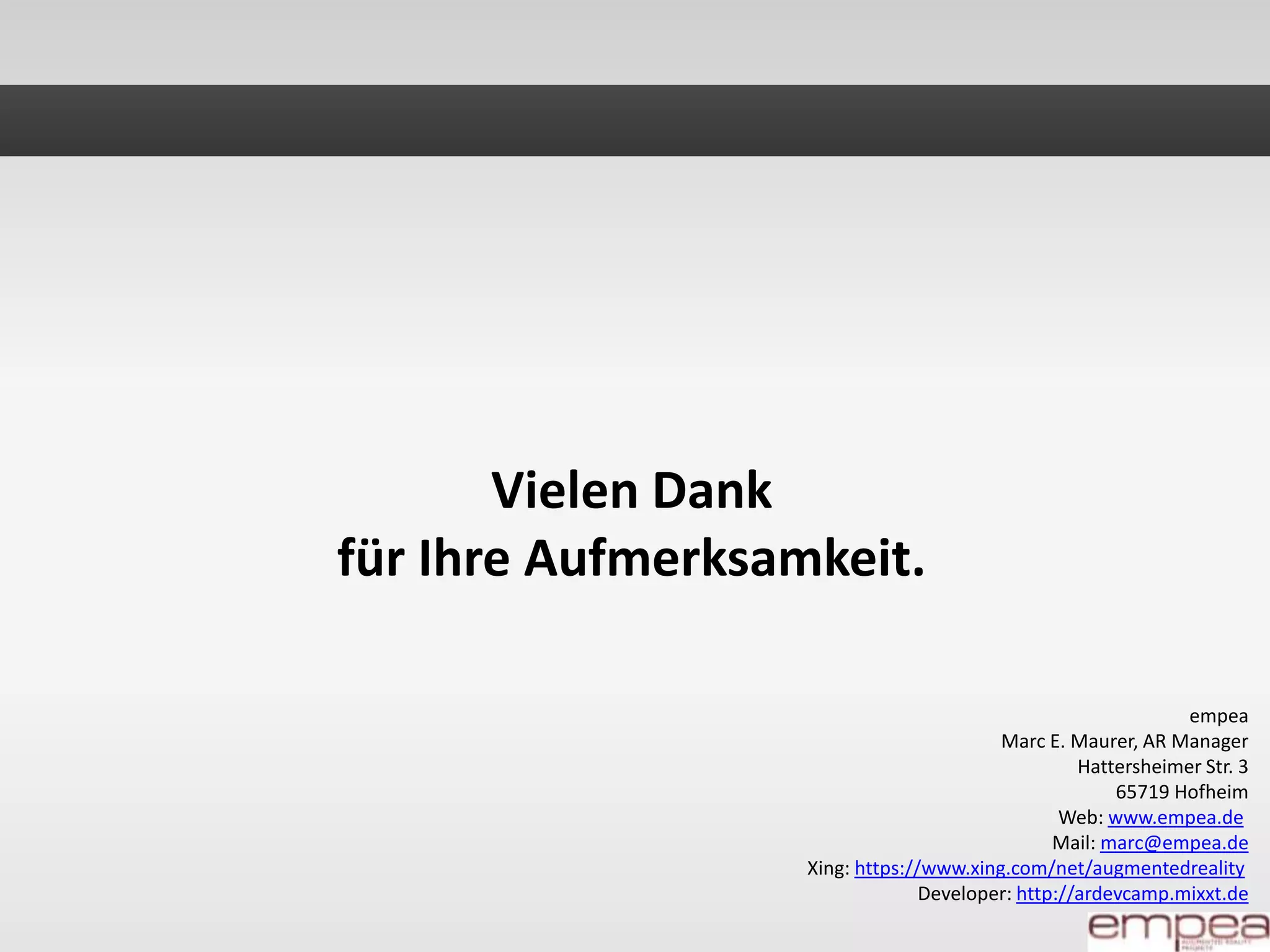

123. Vielen Dankfür Ihre Aufmerksamkeit.empeaMarc E. Maurer, AR ManagerHattersheimer Str. 365719 HofheimWeb: www.empea.deMail: marc@empea.deXing: https://www.xing.com/net/augmentedrealityDeveloper: http://ardevcamp.mixxt.de
