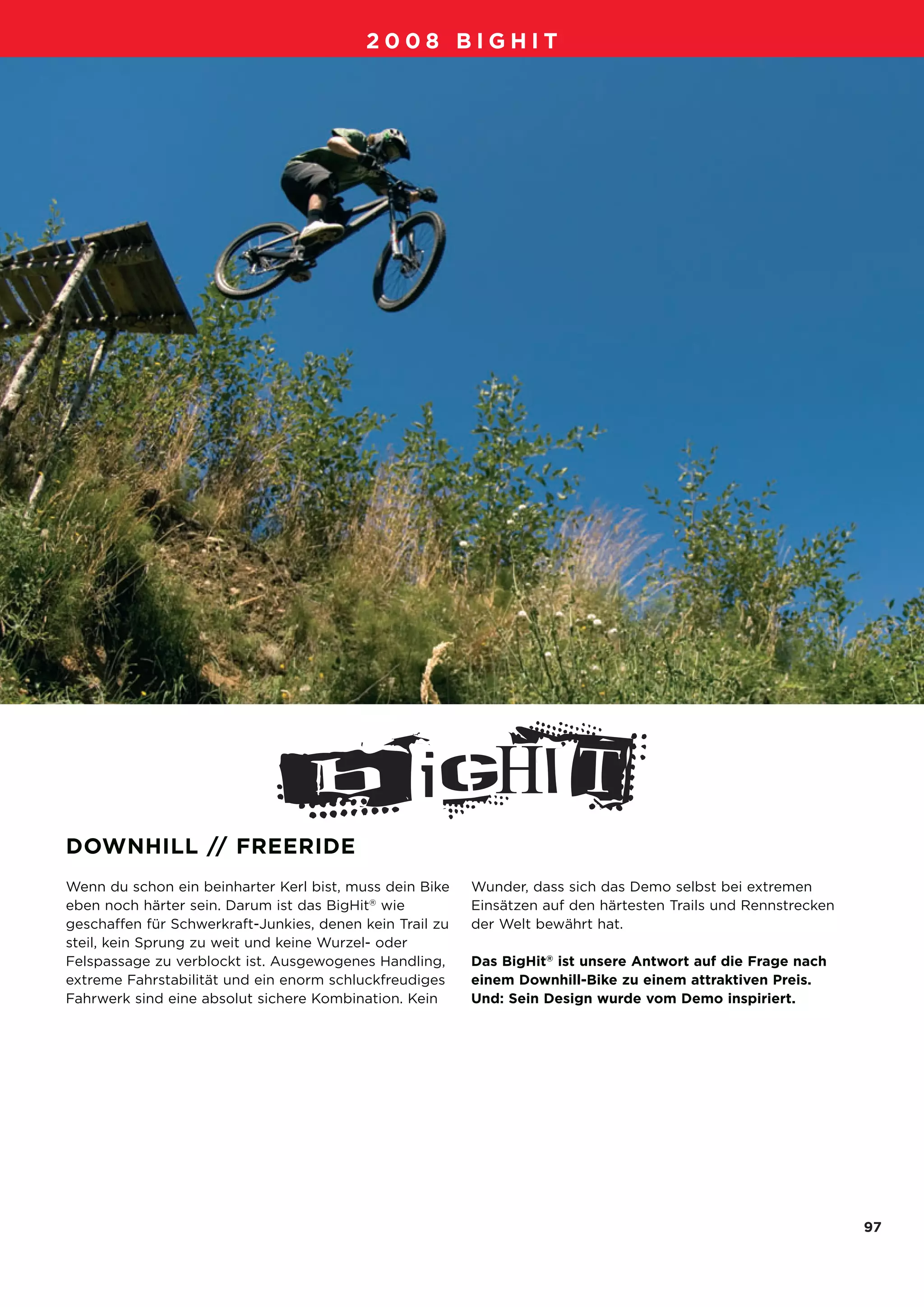

09_BigHit_D-F-NL_Druck.qxd   29.07.2007   13:05 Uhr   Seite 97




                                                   2008 BIGHIT




        DOWNHILL // FREERIDE
        Wenn du schon ein beinharter Kerl bist, muss dein Bike    Wunder, dass sich das Demo selbst bei extremen
        eben noch härter sein. Darum ist das BigHit® wie          Einsätzen auf den härtesten Trails und Rennstrecken
        geschaffen für Schwerkraft-Junkies, denen kein Trail zu   der Welt bewährt hat.
        steil, kein Sprung zu weit und keine Wurzel- oder
        Felspassage zu verblockt ist. Ausgewogenes Handling,      Das BigHit® ist unsere Antwort auf die Frage nach
        extreme Fahrstabilität und ein enorm schluckfreudiges     einem Downhill-Bike zu einem attraktiven Preis.
        Fahrwerk sind eine absolut sichere Kombination. Kein      Und: Sein Design wurde vom Demo inspiriert.




                                                                                                                        97
09_BigHit_D-F-NL_Druck.qxd        29.07.2007     13:05 Uhr      Seite 98




                                                            2008 BIGHIT

                                                                                                 1
         WARUM ES SO GROSSARTIG IST                                                             FSR-FEDERUNG

         Wenn du ein fähiges Freeride- oder DH-Bike brauchst, aber dein                         Ganz einfach: FSR ist die effektivste
         eigenes Geld dafür hinblättern musst, ist ein Big Hit der beste aller                  Federungs-Technologie, wenn es um mehr
                                                                                                Komfort, Kontrolle und Effizienz unter
         Tipps. Es hat jede Menge Technik vom Demo geerbt – und bietet                          allen Fahrbedingungen geht. Der voll
         seinem preisbewussten Fahrer einen grossen Teil der Performance,                       aktive Hinterbau lässt das Hinterrad förm-
         die unser Top-Modell leistet.                                                          lich am Boden kleben und sorgt so für ein
                                                                                                Maximum an Traktion und Kontrolle.
                                                                                                Weil er zudem vollkommen antriebsneu-
         TOP-FEATURES                                                                           tral arbeitet – die Federung wird weder
                                                                                                von Brems- noch von Antriebskräften
         • Kontrolle – ist das Ergebnis einer über Jahre verfeinerten Geometrie, von 190 oder   beeinflusst – , hat sein Fahrer weder mit
           gar 208 mm FSR-Federweg mit Top-Federelementen (vorne und hinten) und einem          Pedalrückschlag noch mit ungewolltem
           Rahmen mit extra hoher Seiten- und Torsionssteifigkeit.                              Wegsacken zu kämpfen.
         • Stabilität – wird durch großzügigen Einsatz von kalt geschmiedeten Bauteilen,
           kräftige dimensionierte Rahmenrohre sowie extra robuste Laufräder und
           Komponenten gewährleistet.
         • Preis/Leistung – ist ein Spitzen-Verhältnis, weil wir Technik-Anleihen beim Demo
           gemacht und zudem bei der Komponentenwahl auf angemessene Funktion
           geachtet haben, ohne dabei die Kosten explodieren zu lassen.




                                                                                                     1




                                                                                                          2




                                            1




    98

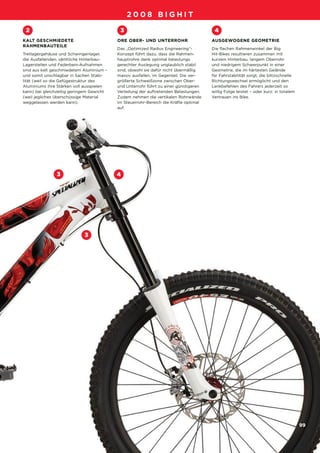

09_BigHit_D-F-NL_Druck.qxd     29.07.2007    13:05 Uhr   Seite 99




                                                       2008 BIGHIT

         2                                         3                                          4
        KALT GESCHMIEDETE                         ORE OBER- UND UNTERROHR                    AUSGEWOGENE GEOMETRIE
        RAHMENBAUTEILE
                                                  Das „Optimized Radius Engineering“-        Die flachen Rahmenwinkel der Big
        Tretlagergehäuse und Schwingenlager,      Konzept führt dazu, dass die Rahmen-       Hit-Bikes resultieren zusammen mit
        die Ausfallenden, sämtliche Hinterbau-    hauptrohre dank optimal belastungs         kurzem Hinterbau, langem Oberrohr
        Lagerstellen und Federbein-Aufnahmen      gerechter Auslegung unglaublich stabil     und niedrigem Schwerpunkt in einer
        sind aus kalt geschmiedetem Aluminium –   sind, obwohl sie dafür nicht übermäßig     Geometrie, die im härtesten Gelände
        und somit unschlagbar in Sachen Stabi-    massiv ausfallen, im Gegenteil. Die ver-   für Fahrstabilität sorgt, die blitzschnelle
        lität (weil so die Gefügestruktur des     größerte Schweißzone zwischen Ober-        Richtungswechsel ermöglicht und den
        Aluminiums ihre Stärken voll ausspielen   und Unterrohr führt zu einer günstigeren   Lenkbefehlen des Fahrers jederzeit so
        kann) bei gleichzeitig geringem Gewicht   Verteilung der auftretenden Belastungen.   willig Folge leistet – oder kurz: in totalem
        (weil jegliches überschüssige Material    Zudem nehmen die vertikalen Rohrwände      Vertrauen ins Bike.
        weggelassen werden kann).                 im Steuerrohr-Bereich die Kräfte optimal
                                                  auf.




                       3                          4




                                    3




                                                                                                                                            99

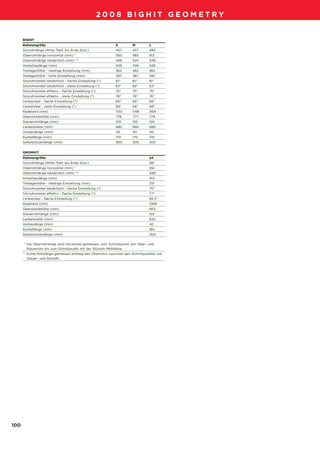

09_BigHit_D-F-NL_Druck.qxd                 29.07.2007          13:05 Uhr   Seite 100




                                                            2008 BIGHIT GEOMETRY


         BIGHIT
         Rahmengröße                                               S       M      L
         Sitzrohrlänge (Mitte Tretl. bis Ende Sitzr.)              457     457    483
         Oberrohrlänge horizontal (mm) *                           560     585    613
         Oberrohrlänge tatsächlich (mm) **                         499     524    549
         Hinterbaulänge (mm)                                       428     428    428
         Tretlagerhöhe - niedrige Einstellung (mm)                 362     362    362
         Tretlagerhöhe - hohe Einstellung (mm)                     387     387    387
         Sitzrohrwinkel tatsächlich - flache Einstellung (°)       61°     61°    61°
         Sitzrohrwinkel tatsächlich - steile Einstellung (°)       63°     63°    63°
         Sitzrohrwinkel effektiv - flache Einstellung (°)          75°     75°    75°
         Sitzrohrwinkel effektiv - steile Einstellung (°)          76°     76°    76°
         Lenkwinkel - flache Einstellung (°)                       66°     66°    66°
         Lenkwinkel - steile Einstellung (°)                       68°     68°    68°
         Radstand (mm)                                             1130    1148   1164
         Überstandshöhe (mm)                                       776     777    779
         Steuerrohrlänge (mm)                                      120     120    120
         Lenkerbreite (mm)                                         680     680    680
         Vorbaulänge (mm)                                          40      40     40
         Kurbellänge (mm)                                          170     170    170
         Sattelstützenlänge (mm)                                   300     300    300


         GROMHIT
         Rahmengröße                                                              24
         Sitzrohrlänge (Mitte Tretl. bis Ende Sitzr.)                             381
         Oberrohrlänge horizontal (mm) *                                          514
         Oberrohrlänge tatsächlich (mm) **                                        499
         Hinterbaulänge (mm)                                                      413
         Tretlagerhöhe - niedrige Einstellung (mm)                                315
         Sitzrohrwinkel tatsächlich - flache Einstellung (°)                      75°
         Sitzrohrwinkel effektiv - flache Einstellung (°)                         77°
         Lenkwinkel - flache Einstellung (°)                                      66.5°
         Radstand (mm)                                                            1089
         Überstandshöhe (mm)                                                      663
         Steuerrohrlänge (mm)                                                     102
         Lenkerbreite (mm)                                                        620
         Vorbaulänge (mm)                                                         40
         Kurbellänge (mm)                                                         165
         Sattelstützenlänge (mm)                                                  300


         * Die Oberrohrlänge wird horizontal gemessen, vom Schnittpunkt von Ober- und
           Steuerrohr bis zum Schnittpunkt mit der Sitzrohr-Mittellinie.
         ** Echte Rohrlänge gemessen entlang des Oberrohrs zwischen den Schnittpunkten mit
            Steuer- und Sitzrohr.




   100
09_BigHit_D-F-NL_Druck.qxd       29.07.2007    13:05 Uhr     Seite 101




                                              BIGHIT FSR III FRAME




                                                                      Black/Red

        BIGHIT FSR III FRAME
        MODELLMERKMALE                                                            AUSSTATTUNG

        • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober-                   RAHMEN
                                                                                  FRAME               BigHit FSR, A1 Premium Aluminum ORE TT/DT, full
                                                                                                      cartridge bearing pivots, ISCG mount, asymetrical rear
          /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau,                               triangle, 26" F/R wheel, 8.2" travel, adj. geometry
          26” Laufräder, 8.2" Federweg, einstellbare Geometrie                    FEDERBEIN
                                                                                  REAR SHOCK          Fox DHX 4.0, 8.75x2.75", adjustable rebound, ProPedal,
                                                                                                      IFP pressure, S:400, M:450, L:500
        • Fox DHX 4.0, 8.75x2.75" Federbein, verstellbare Zugstufe,
                                                                                  SATTELSTÜTZE
                                                                                  SEAT POST           6061 butted alloy, two bolt setback, 30.9 x 300mm
          ProPedal, IFP-Druckeinstellung, Federhärte S:400, M:450, L:500          SATTELSTÜTZKLEMME
                                                                                  SEAT BINDER         Alloy collar w/ QR, 34.9mm clamp ID
                                                                                  ANMERKUNGEN
                                                                                  NOTES               Protective clear coat, derailleur hanger, reflectors,
                                                                                                      owners manual
                                                                                                      Technische Änderungen vorbehalten.
        ART.-NR.     MODELL                     GRÖSSE FARBE
        7387-5502    Big Hit FSR III Frm        S         Black/Red
        7387-5503    Big Hit FSR III Frm        M         Black/Red
        7387-5504    Big Hit FSR III Frm        L         Black/Red




                                                                                                                                                               101
09_BigHit_D-F-NL_Druck.qxd          29.07.2007   13:05 Uhr     Seite 102




                                                          BIGHIT FSR III




                                                                        Black/Red

          BIGHIT FSR III
          MODELLMERKMALE                                                            AUSSTATTUNG

          • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober-                   RAHMEN
                                                                                    FRAME               BigHit FSR, A1 Premium Aluminum ORE TT/DT, full
                                                                                                        cartridge bearing pivots, ISCG mount, asymetrical rear
            /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau,                               triangle, 26" F/R wheel, 8.2" travel, adj. geometry
            26” Laufräder, 8.2" Federweg, einstellbare Geometrie                    FEDERBEIN
                                                                                    REAR SHOCK          Fox DHX 4.0, 8.75x2.75", adjustable rebound, ProPedal,
                                                                                                        IFP pressure, S:400, M:450, L:500
          • Fox DHX 4.0, 8.75x2.75" Federbein, verstellbare Zugstufe,
                                                                                    GABEL
                                                                                    FORK                Marzocchi 888 RV, 200mm travel, alloy steerer, external
            ProPedal, IFP-Druckeinstellung, Federhärte S:400, M:450, L:500                              rebound adjust, double clamp, 20mm thru axle
          • Marzocchi 888 RV Federgabel, 200mm Federweg, Aluminium-                 STEUERSATZ
                                                                                    HEADSET             1 1/8" threadless, 7050 alloy cups w/ oversize lower cup
                                                                                                        and bearing
            Schaftrohr, externe Zugstufenverstellung, Doppelbrücke, 20mm
                                                                                    VORBAU
                                                                                    STEM                Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp
            Steckachse                                                              LENKER
                                                                                    HANDLEBARS          Specialized Big Hit rise bar, 6061 alloy, 31.8mm, 6 degree
          • DT Swiss/Specialized E540 Felgen, 28mm, geöst, 36-Loch                                      up, 9 degree backsweep, 680mm wide
                                                                                    LENKERGRIFFE
                                                                                    GRIPS               Specialized thin lock on grip, dual density
          • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche          VORDERRADBREMSE
                                                                                    FRONT BRAKE         Avid Juicy 5, hydraulic disc, 203mm rotor
            Dual Compound-Mischung                                                  HINTERRADBREMSE
                                                                                    REAR BRAKE          Avid Juicy 5, hydraulic disc, 203mm rotor
                                                                                    BREMSHEBEL
                                                                                    BRAKE LEVERS        Avid Juicy 5, hydraulic disc
                                                                                    UMWERFER
                                                                                    FRONT DERAILLEUR    N/A
                                                                                    SCHALTWERK
                                                                                    REAR DERAILLEUR     SRAM X-9, 9-speed, short cage
          ART.-NR.     MODELL                     GRÖSSE FARBE                      SCHALTHEBEL
                                                                                    SHIFT LEVERS        SRAM X-7, aluminum 9-speed trigger
          9387-5502    Big Hit FSR III            S         Black/Red               KASSETTE
                                                                                    CASSETTE            Shimano HG-50, 9-speed, 11-34t
          9387-5503    Big Hit FSR III            M         Black/Red               KETTE
                                                                                    CHAIN               SRAM PC-971 w/ Power Link
                                                                                    KURBELSATZ
                                                                                    CRANKSET            Truvativ Hussefelt, 170mm w/ SBC chain guide
          9387-5504    Big Hit FSR III            L         Black/Red               KETTENBLÄTTER
                                                                                    CHAINRINGS          36T, 4 bolt, compact 104mm pattern
                                                                                    INNENLAGER
                                                                                    BOTTOM BRACKET      Truvativ Howitzer XR outboard bearing, 51mm chainline,
                                                                                                        73mm shell
                                                                                    PEDALE
                                                                                    PEDALS              Specialized Lo-Pro alloy
                                                                                    FELGEN
                                                                                    RIMS                DT Swiss/Specialized E540, 28mm w/ eyelets, 36h
                                                                                    VORDERRADNABE
                                                                                    FRONT HUB           Specialized disc, 20mm thru axle, 36h
                                                                                    HINTERRADNABE
                                                                                    REAR HUB            Specialized bolt-on 135mm, hollow 10mm Cr-Mo axle w/
                                                                                                        RD guard
                                                                                    SPEICHEN
                                                                                    SPOKES              2.0mm (14g) stainless, black, brass nipples
                                                                                    VORDERREIFEN
                                                                                    FRONT TIRE          Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                        cap ply, soft dual compound
                                                                                    HINTERREIFEN
                                                                                    REAR TIRE           Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                        cap ply, soft dual compound
                                                                                    SCHLÄUCHE
                                                                                    TUBES               Specialized, 1.2mm, schraeder valve
                                                                                    SATTEL
                                                                                    SADDLE              Specialized Enduro, 8mm Cr-Mo rails, SL foam
                                                                                    SATTELSTÜTZE
                                                                                    SEAT POST           6061 butted alloy, two bolt setback, 30.9 x 300mm
                                                                                    SATTELSTÜTZKLEMME
                                                                                    SEAT BINDER         Alloy collar w/ QR, 34.9mm clamp ID
                                                                                    ANMERKUNGEN
                                                                                    NOTES               Protective clear coat, derailleur hanger, reflectors,
                                                                                                        owners manual
                                                                                                        Technische Änderungen vorbehalten.




    102

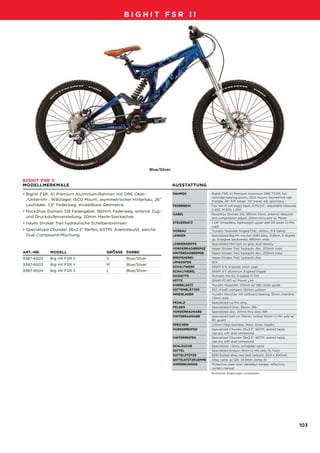

09_BigHit_D-F-NL_Druck.qxd        29.07.2007   13:06 Uhr     Seite 103




                                                        BIGHIT FSR II




                                                                        Blue/Silver

        BIGHIT FSR II
        MODELLMERKMALE                                                                AUSSTATTUNG

        • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober-                       RAHMEN
                                                                                      FRAME               BigHit FSR, A1 Premium Aluminum ORE TT/DT, full
                                                                                                          cartridge bearing pivots, ISCG mount, asymetrical rear
          /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau, 26”                               triangle, 26" F/R wheel, 7.5" travel, adj. geometry
          Laufräder, 7.5" Federweg, einstellbare Geometrie                            FEDERBEIN
                                                                                      REAR SHOCK          Fox Van R coil piggy back, 8.75x2.5", adjustable rebound,
                                                                                                          S:450, M:500, L:550
        • RockShox Domain 318 Federgabel, 180mm Federweg, externe Zug-
                                                                                      GABEL
                                                                                      FORK                RockShox Domain 318, 180mm travel, external rebound
          und Druckstufenverstellung, 20mm Maxle-Steckachse                                               and compression adjust, 20mm thru-axle w/ Maxle
        • Hayes Stroker Trail hydraulische Scheibenbremsen                            STEUERSATZ
                                                                                      HEADSET             1 1/8" threadless, lightweight upper and OS lower Cr-Mo
                                                                                                          cups
        • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche              VORBAU
                                                                                      STEM                Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp
          Dual Compound-Mischung                                                      LENKER
                                                                                      HANDLEBARS          Specialized Big Hit rise bar, 6061 alloy, 31.8mm, 6 degree
                                                                                                          up, 9 degree backsweep, 680mm wide
                                                                                      LENKERGRIFFE
                                                                                      GRIPS               Specialized thin lock on grip, dual density
                                                                                      VORDERRADBREMSE
                                                                                      FRONT BRAKE         Hayes Stroker Trail, hydraulic disc, 203mm rotor
        ART.-NR.     MODELL                     GRÖSSE FARBE                          HINTERRADBREMSE
                                                                                      REAR BRAKE          Hayes Stroker Trail, hydraulic disc, 203mm rotor
        9387-6502    Big Hit FSR II             S         Blue/Silver                 BREMSHEBEL
                                                                                      BRAKE LEVERS        Hayes Stroker Trail, hydraulic disc
                                                                                      UMWERFER
                                                                                      FRONT DERAILLEUR    N/A
        9387-6503    Big Hit FSR II             M         Blue/Silver
                                                                                      SCHALTWERK
                                                                                      REAR DERAILLEUR     SRAM X-9, 9-speed, short cage
        9387-6504    Big Hit FSR II             L         Blue/Silver                 SCHALTHEBEL
                                                                                      SHIFT LEVERS        SRAM X-7, aluminum 9-speed trigger
                                                                                      KASSETTE
                                                                                      CASSETTE            Shimano HG-50, 9-speed, 11-34t
                                                                                      KETTE
                                                                                      CHAIN               SRAM PC-971 w/ Power Link
                                                                                      KURBELSATZ
                                                                                      CRANKSET            Truvativ Hussefelt, 170mm w/ SBC chain guide
                                                                                      KETTENBLÄTTER
                                                                                      CHAINRINGS          34T, 4 bolt, compact 104mm pattern
                                                                                      INNENLAGER
                                                                                      BOTTOM BRACKET      Truvativ Howitzer XR outboard bearing, 51mm chainline,
                                                                                                          73mm shell
                                                                                      PEDALE
                                                                                      PEDALS              Specialized Lo-Pro alloy
                                                                                      FELGEN
                                                                                      RIMS                Specialized P-Disc, 32mm, 36h
                                                                                      VORDERRADNABE
                                                                                      FRONT HUB           Specialized disc, 20mm thru axle, 36h
                                                                                      HINTERRADNABE
                                                                                      REAR HUB            Specialized bolt-on 135mm, hollow 10mm Cr-Mo axle w/
                                                                                                          RD guard
                                                                                      SPEICHEN
                                                                                      SPOKES              2.0mm (14g) stainless, black, brass nipples
                                                                                      VORDERREIFEN
                                                                                      FRONT TIRE          Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                          cap ply, soft dual compound
                                                                                      HINTERREIFEN
                                                                                      REAR TIRE           Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                          cap ply, soft dual compound
                                                                                      SCHLÄUCHE
                                                                                      TUBES               Specialized, 1.2mm, schraeder valve
                                                                                      SATTEL
                                                                                      SADDLE              Specialized Enduro, 8mm Cr-Mo rails, SL foam
                                                                                      SATTELSTÜTZE
                                                                                      SEAT POST           6061 butted alloy, two bolt setback, 30.9 x 300mm
                                                                                      SATTELSTÜTZKLEMME
                                                                                      SEAT BINDER         Alloy collar w/ QR, 34.9mm clamp ID
                                                                                      ANMERKUNGEN
                                                                                      NOTES               Protective clear coat, derailleur hanger, reflectors,
                                                                                                          owners manual
                                                                                                          Technische Änderungen vorbehalten.




                                                                                                                                                                       103
09_BigHit_D-F-NL_Druck.qxd        29.07.2007    13:06 Uhr     Seite 104

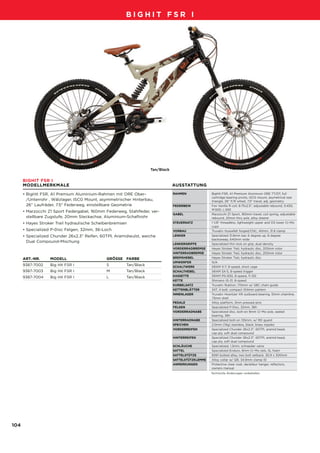

                                                          BIGHIT FSR I




                                                                       Tan/Black

         BIGHIT FSR I
         MODELLMERKMALE                                                            AUSSTATTUNG

         • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober-                   RAHMEN
                                                                                   FRAME               BigHit FSR, A1 Premium Aluminum ORE TT/DT, full
                                                                                                       cartridge bearing pivots, ISCG mount, asymetrical rear
           /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau,                               triangle, 26" F/R wheel, 7.5" travel, adj. geometry
           26” Laufräder, 7.5" Federweg, einstellbare Geometrie                    FEDERBEIN
                                                                                   REAR SHOCK          Fox Vanilla R coil, 8.75x2.5", adjustable rebound, S:450,
                                                                                                       M:500, L:550
         • Marzocchi Z1 Sport Federgabel, 160mm Federweg, Stahlfeder, ver-
                                                                                   GABEL
                                                                                   FORK                Marzocchi Z1 Sport, 160mm travel, coil spring, adjustable
           stellbare Zugstufe, 20mm Steckachse, Aluminium-Schaftrohr                                   rebound, 20mm thru axle, alloy steerer
         • Hayes Stroker Trail hydraulische Scheibenbremsen                        STEUERSATZ
                                                                                   HEADSET             1 1/8" threadless, lightweight upper and OS lower Cr-Mo
                                                                                                       cups
         • Specialized P-Disc Felgen, 32mm, 36-Loch                                VORBAU
                                                                                   STEM                Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp
         • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche          LENKER
                                                                                   HANDLEBARS          Specialized 31.8mm bar, 6 degree up, 8 degree
                                                                                                       backsweep, 640mm wide
           Dual Compound-Mischung
                                                                                   LENKERGRIFFE
                                                                                   GRIPS               Specialized thin lock on grip, dual density
                                                                                   VORDERRADBREMSE
                                                                                   FRONT BRAKE         Hayes Stroker Trail, hydraulic disc, 203mm rotor
                                                                                   HINTERRADBREMSE
                                                                                   REAR BRAKE          Hayes Stroker Trail, hydraulic disc, 203mm rotor
         ART.-NR.     MODELL                     GRÖSSE FARBE                      BREMSHEBEL
                                                                                   BRAKE LEVERS        Hayes Stroker Trail, hydraulic disc
                                                                                   UMWERFER
                                                                                   FRONT DERAILLEUR    N/A
         9387-7002    Big Hit FSR I              S         Tan/Black               SCHALTWERK
                                                                                   REAR DERAILLEUR     SRAM X-7, 9-speed, short cage
         9387-7003    Big Hit FSR I              M         Tan/Black               SCHALTHEBEL
                                                                                   SHIFT LEVERS        SRAM SX-5, 8-speed trigger
         9387-7004    Big Hit FSR I              L         Tan/Black               KASSETTE
                                                                                   CASSETTE            SRAM PG-830, 8-speed, 11-32t
                                                                                   KETTE
                                                                                   CHAIN               Shimano IG-31, 8-speed
                                                                                   KURBELSATZ
                                                                                   CRANKSET            Truvativ Ruktion, 170mm w/ SBC chain guide
                                                                                   KETTENBLÄTTER
                                                                                   CHAINRINGS          34T, 4 bolt, compact 104mm pattern
                                                                                   INNENLAGER
                                                                                   BOTTOM BRACKET      Truvativ Howitzer XR outboard bearing, 51mm chainline,
                                                                                                       73mm shell
                                                                                   PEDALE
                                                                                   PEDALS              Alloy platform, 3mm pressed pins
                                                                                   FELGEN
                                                                                   RIMS                Specialized P-Disc, 32mm, 36h
                                                                                   VORDERRADNABE
                                                                                   FRONT HUB           Specialized disc, bolt-on 9mm Cr-Mo axle, sealed
                                                                                                       bearing, 36h
                                                                                   HINTERRADNABE
                                                                                   REAR HUB            Specialized bolt-on 135mm, w/ RD guard
                                                                                   SPEICHEN
                                                                                   SPOKES              2.0mm (14g) stainless, black, brass nipples
                                                                                   VORDERREIFEN
                                                                                   FRONT TIRE          Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                       cap ply, soft dual compound
                                                                                   HINTERREIFEN
                                                                                   REAR TIRE           Specialized Chunder 26x2.3", 60TPI, aramid bead,
                                                                                                       cap ply, soft dual compound
                                                                                   SCHLÄUCHE
                                                                                   TUBES               Specialized, 1.2mm, schraeder valve
                                                                                   SATTEL
                                                                                   SADDLE              Specialized Enduro, 8mm Cr-Mo rails, SL foam
                                                                                   SATTELSTÜTZE
                                                                                   SEAT POST           6061 butted alloy, two bolt setback, 30.9 x 300mm
                                                                                   SATTELSTÜTZKLEMME
                                                                                   SEAT BINDER         Alloy collar w/ QR, 34.9mm clamp ID
                                                                                   ANMERKUNGEN
                                                                                   NOTES               Protective clear coat, derailleur hanger, reflectors,
                                                                                                       owners manual
                                                                                                       Technische Änderungen vorbehalten.




   104
09_BigHit_D-F-NL_Druck.qxd       29.07.2007      13:06 Uhr     Seite 105




                                                                GROMHIT




                                                                         Purple/Black

        GROMHIT
        MODELLMERKMALE                                                              AUSSTATTUNG

        • GromHit FSR, A1 Premium Aluminium-Rahmen, ORE Ober-                           RAHMEN
                                                                                        FRAME               GromHit FSR, A1 Premium Aluminum frame, ORE TT/DT,
                                                                                                            full cartridge bearing pivots, ISCG mount, 24" F/R wheel,
          /Unterrohr, gedichtete Wälzlager, ISCG Mount, 24" F/R wheel,                                      130mm travel
          130mm Federweg                                                                FEDERBEIN
                                                                                        REAR SHOCK          X Fusion O2R Specialized tuned, rebound adjust
        • X Fusion O2R speziell für Specialized gefertigtes Federbein,                  GABEL
                                                                                        FORK                Marzocchi Z.1 SL, 130mm travel, internal rebound adjust,
                                                                                                            alloy stanchions, alloy steerer
          Zugstufenverstellung                                                          STEUERSATZ
                                                                                        HEADSET             1 1/8" threadless, lightweight upper and OS lower Cr-Mo
        • Marzocchi Z.1 SL Federgabel, 130mm Federweg, interne                                              cups
                                                                                        VORBAU
                                                                                        STEM                Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp
          Zugstufenverstellung, Aluminium-Standrohre, Aluminium-
                                                                                        LENKER
                                                                                        HANDLEBARS          Specialized Enduro mid rise, 6066 alloy, 31.8mm bar,
          Schaftrohr                                                                                        6 degree up, 9 degree backsweep, 660mm wide
        • Avid BB-7 Bremsen, mechanische Scheibenbremse, G2 Clean                       LENKERGRIFFE
                                                                                        GRIPS               Specialized thin lock on grip, dual density
          Sweep 185mm Bremsscheibe                                                      VORDERRADBREMSE
                                                                                        FRONT BRAKE         Avid BB-7, mechanical disc, G2 Clean Sweep 185mm rotor
                                                                                        HINTERRADBREMSE
                                                                                        REAR BRAKE          Avid BB-7, mechanical disc, G2 Clean Sweep 185mm rotor
        • Specialized P-Disc Felgen, 32mm, 36-Loch                                      BREMSHEBEL
                                                                                        BRAKE LEVERS        Avid FR-5
                                                                                        UMWERFER
                                                                                        FRONT DERAILLEUR    N/A
                                                                                        SCHALTWERK
                                                                                        REAR DERAILLEUR     SRAM X-7, 9-speed, short cage
                                                                                        SCHALTHEBEL
                                                                                        SHIFT LEVERS        SRAM SX-5, 8-speed trigger
        ART.-NR.     MODELL                       GRÖSSE FARBE
                                                                                        KASSETTE
                                                                                        CASSETTE            SRAM PG-830, 8-speed, 11-32t
        9387-9005    Gromhit                               Purple/Black                 KETTE
                                                                                        CHAIN               Shimano IG-31, 8-speed
                                                                                        KURBELSATZ
                                                                                        CRANKSET            Truvativ Blaze w/ Truvativ Box guide
                                                                                        KETTENBLÄTTER
                                                                                        CHAINRINGS          34T, 4 bolt, compact 104mm pattern
                                                                                        INNENLAGER
                                                                                        BOTTOM BRACKET      Truvativ Power Spline, sealed cartridge bearing
                                                                                        PEDALE
                                                                                        PEDALS              Alloy platform, 3mm pressed pins
                                                                                        FELGEN
                                                                                        RIMS                Specialized P-Disc, 32mm, 36h
                                                                                        VORDERRADNABE
                                                                                        FRONT HUB           Specialized disc, bolt-on 9mm Cr-Mo axle, sealed
                                                                                                            bearing, 36h
                                                                                        HINTERRADNABE
                                                                                        REAR HUB            Specialized bolt-on 135mm, w/ RD guard
                                                                                        SPEICHEN
                                                                                        SPOKES              2.0mm (14g) stainless, black, brass nipples
                                                                                        VORDERREIFEN
                                                                                        FRONT TIRE          Specialized Roller, 24x2.3", 60TPI, wire bead
                                                                                        HINTERREIFEN
                                                                                        REAR TIRE           Specialized Roller, 24x2.3", 60TPI, wire bead
                                                                                        SCHLÄUCHE
                                                                                        TUBES               Specialized, 1.2mm, schraeder valve
                                                                                        SATTEL
                                                                                        SADDLE              Specialized Enduro, 8mm Cr-Mo rails, SL foam
                                                                                        SATTELSTÜTZE
                                                                                        SEAT POST           Alloy microadjust, 30.9 x 300mm
                                                                                        SATTELSTÜTZKLEMME
                                                                                        SEAT BINDER         Alloy collar w/ QR, 34.9mm clamp ID
                                                                                        ANMERKUNGEN
                                                                                        NOTES               Protective clear coat, derailleur hanger, reflectors,
                                                                                                            owners manual
                                                                                                            Technische Änderungen vorbehalten.




                                                                                                                                                                        105
09_BigHit_D-F-NL_Druck.qxd          29.07.2007         13:06 Uhr   Seite 106

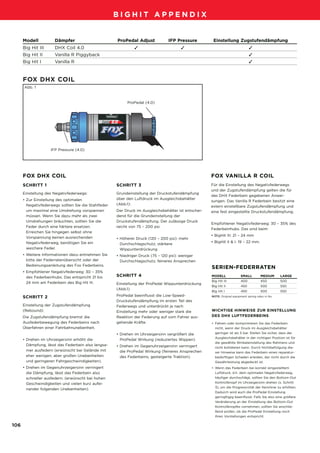

                                                          BIGHIT APPENDIX


          Modell          Dämpfer                          ProPedal Adjust            IFP Pressure          Einstellung Zugstufendämpfung
          Big Hit III     DHX Coil 4.0                              ✓                       ✓                                         ✓
          Big Hit II      Vanilla R Piggyback                                                                                         ✓
          Big Hit I       Vanilla R                                                                                                   ✓



          FOX DHX COIL
          Abb. 1



                                                                ProPedal (4.0)




                        IFP Pressure (4.0)




          FOX DHX COIL                                                                                     FOX VANILLA R COIL
          SCHRITT 1                                        SCHRITT 3                                       Für die Einstellung des Negativfederwegs
                                                                                                           und der Zugstufendämpfung gelten die für
          Einstellung des Negativfederwegs:                Grundeinstellung der Druckstufendämpfung
                                                                                                           das DHX Federbein gegebenen Anwei-
          • Zur Einstellung des optimalen                  über den Luftdruck im Ausgleichsbehälter
                                                                                                           sungen. Das Vanilla R Federbein besitzt eine
            Negativfederwegs sollten Sie die Stahlfeder    (Abb.1):
                                                                                                           extern einstellbare Zugstufendämpfung und
            um maximal eine Umdrehung vorspannen           Der Druck im Ausgleichsbehälter ist entschei-   eine fest eingestellte Druckstufendämpfung.
            müssen. Wenn Sie dazu mehr als zwei            dend für die Grundeinstellung der
            Umdrehungen bräuchten, sollten Sie die         Druckstufendämpfung. Der zulässige Druck
                                                                                                           Empfohlener Negativfederweg: 30 – 35% des
            Feder durch eine härtere ersetzen.             reicht von 75 – 200 psi.
                                                                                                           Federbeinhubs. Das sind beim
            Erreichen Sie hingegen selbst ohne
                                                                                                           • BigHit III: 21 – 24 mm
            Vorspannung keinen ausreichenden               • Höherer Druck (120 – 200 psi): mehr
            Negativfederweg, benötigen Sie ein                                                             • BigHit II & I: 19 – 22 mm.
                                                             Durchschlagschutz, stärkere
            weichere Feder.                                  Wippunterdrückung
          • Weitere Informationen dazu entnehmen Sie       • Niedriger Druck (75 – 120 psi): weniger
            bitte der Federratenübersicht oder der           Durchschlagschutz, feineres Ansprechen
            Bedienungsanleitung des Fox Federbeins.
                                                                                                           SERIEN-FEDERRATEN
          • Empfohlener Negativfederweg: 30 – 35%
            des Federbeinhubs. Das entspricht 21 bis       SCHRITT 4                                       MODELL               SMALL          MEDIUM      LARGE
                                                                                                           Big Hit III          400            450         500
            24 mm am Federbein des Big Hit III.            Einstellung der ProPedal Wippunterdrückung
                                                                                                           Big Hit II           450            500         550
                                                           (Abb.1)
                                                                                                           Big Hit I            450            500         550
          SCHRITT 2                                        ProPedal beeinflusst die Low-Speed-             NOTE: Original equipment spring rates in Ibs.
                                                           Druckstufendämpfung im ersten Teil des
          Einstellung der Zugstufendämpfung                Federwegs und unterdrückt je nach
          (Rebound):                                       Einstellung mehr oder weniger stark die         WICHTIGE HINWEISE ZUR EINSTELLUNG
          Die Zugstufendämpfung bremst die                 Reaktion der Federung auf vom Fahrer aus-       DES DHX LUFTFEDERBEINS
          Ausfederbewegung des Federbeins nach             gehende Kräfte.                                 • Fahren oder komprimieren Sie das Federbein
          Überfahren einer Fahrbahnunebenheit.                                                               nicht, wenn der Druck im Ausgleichsbehälter
                                                           • Drehen im Uhrzeigersinn vergrößert die          geringer ist als 5 bar. Stellen Sie sicher, dass der
                                                                                                             Ausgleichsbehälter in der richtigen Position ist für
          • Drehen im Uhrzeigersinn erhöht die               ProPedal Wirkung (reduziertes Wippen).
                                                                                                             die gewählte Winkeleinstellung des Rahmens und
            Dämpfung, lässt das Federbein also langsa-     • Drehen im Gegenuhrzeigersinn verringert         nicht kollidieren kann. Durch Nichtbefolgung die-
            mer ausfedern (erwünscht bei Gelände mit         die ProPedal Wirkung (feineres Ansprechen       ser Hinweise kann das Federbein einen reparatur-
            eher wenigen, aber großen Unebenheiten           des Federbeins, gesteigerte Traktion).          bedürftigen Schaden erleiden, der nicht durch die
            und geringeren Fahrgeschwindigkeiten).                                                           Gewährleistung abgedeckt ist.
          • Drehen im Gegenuhrzeigersinn verringert                                                        • Wenn das Federbein bei korrekt eingestelltem
            die Dämpfung, lässt das Federbein also                                                           Luftdruck, d.h. dem optimalen Negativfederweg,
            schneller ausfedern. (erwünscht bei hohen                                                        häufiger durchschlägt, sollten Sie den Bottom-Out
            Geschwindigkeiten und vielen kurz aufei-                                                         Kontrollknopf im Uhrzeigersinn drehen (s. Schritt
                                                                                                             3), um die Progressivität der Kennlinie zu erhöhen.
            nander folgenden Unebenheiten).
                                                                                                             Dadurch wird auch die ProPedal Einstellung
                                                                                                             geringfügig beeinflusst. Falls Sie also eine größere
                                                                                                             Veränderung an der Einstellung des Bottom-Out
                                                                                                             Kontrollknopfes vornehmen, sollten Sie anschlie-
                                                                                                             ßend prüfen, ob die ProPedal Einstellung noch
                                                                                                             Ihren Vorstellungen entspricht.

    106

Weitere ähnliche Inhalte

Andere mochten auch

Präsentation
PräsentationPräsentation
Präsentation
inohuna

Geschichte Litauens - in German
Geschichte Litauens - in GermanGeschichte Litauens - in German
Geschichte Litauens - in German
Andrius Usackas

Gamification infosession für den #cl20
Gamification infosession für den #cl20Gamification infosession für den #cl20
Gamification infosession für den #cl20
Thomas Jenewein

Smoking Gun
Smoking Gun Smoking Gun
Smoking Gun
Gerold Szonn

Ratssitzung (2013.07.11)
Ratssitzung (2013.07.11)Ratssitzung (2013.07.11)
Ratssitzung (2013.07.11)
Stadt-Paderborn

Freie Software auf Smartphones
Freie Software auf SmartphonesFreie Software auf Smartphones
Freie Software auf Smartphones
Makkes

Christoph Fasel: Der Amtsschimmel wiehert
Christoph Fasel: Der Amtsschimmel wiehertChristoph Fasel: Der Amtsschimmel wiehert
Christoph Fasel: Der Amtsschimmel wiehert
Stefanie Kollenberg, Raabe Verlag

Abstract Improvisationstheater oder Kammerspiel
Abstract Improvisationstheater oder KammerspielAbstract Improvisationstheater oder Kammerspiel
Abstract Improvisationstheater oder KammerspielAndrea Lißner

Publikumswandel: 2.0 macht Druck
Publikumswandel: 2.0 macht DruckPublikumswandel: 2.0 macht Druck
Publikumswandel: 2.0 macht DruckQIM_Mittweida

Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)
Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)
Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)
Infopaq Deutschland

Dirk Martens: Typologie der Webradionutzung
Dirk Martens: Typologie der WebradionutzungDirk Martens: Typologie der Webradionutzung
Dirk Martens: Typologie der WebradionutzungRadiocamp 2011

Ablauf UnternehmensCheck
Ablauf UnternehmensCheckAblauf UnternehmensCheck
Ablauf UnternehmensCheckulrichboldt

28 19 la muerte mistica hdean www.gftaognosticaespiritual.org
28 19 la muerte mistica hdean www.gftaognosticaespiritual.org28 19 la muerte mistica hdean www.gftaognosticaespiritual.org
28 19 la muerte mistica hdean www.gftaognosticaespiritual.org
Gran Fratervidad Tao Gnostica Espiritual Org

Präsentation Mekom und KVHS Osterode II
Präsentation Mekom und KVHS Osterode IIPräsentation Mekom und KVHS Osterode II
Präsentation Mekom und KVHS Osterode II
talk social

Faz x media_reise_b_5.10.10jh
Faz x media_reise_b_5.10.10jhFaz x media_reise_b_5.10.10jh
Faz x media_reise_b_5.10.10jh
JuergenHoppe

Maiswurzelbohrer monitoring 2007_grabenweger_03
Maiswurzelbohrer monitoring 2007_grabenweger_03Maiswurzelbohrer monitoring 2007_grabenweger_03
Maiswurzelbohrer monitoring 2007_grabenweger_03
AGES_WSP

Studie KMU-PR
Studie KMU-PRStudie KMU-PR
Studie KMU-PR
buero miller aichholz


Andere mochten auch (20)

Präsentation
PräsentationPräsentation
Präsentation

Geschichte Litauens - in German
Geschichte Litauens - in GermanGeschichte Litauens - in German
Geschichte Litauens - in German

Gamification infosession für den #cl20
Gamification infosession für den #cl20Gamification infosession für den #cl20
Gamification infosession für den #cl20

Smoking Gun
Smoking Gun Smoking Gun
Smoking Gun

Ratssitzung (2013.07.11)
Ratssitzung (2013.07.11)Ratssitzung (2013.07.11)
Ratssitzung (2013.07.11)

Freie Software auf Smartphones
Freie Software auf SmartphonesFreie Software auf Smartphones
Freie Software auf Smartphones

Christoph Fasel: Der Amtsschimmel wiehert
Christoph Fasel: Der Amtsschimmel wiehertChristoph Fasel: Der Amtsschimmel wiehert
Christoph Fasel: Der Amtsschimmel wiehert

Abstract Improvisationstheater oder Kammerspiel
Abstract Improvisationstheater oder KammerspielAbstract Improvisationstheater oder Kammerspiel
Abstract Improvisationstheater oder Kammerspiel

Grünbuch der Stadt Zürich
Grünbuch der Stadt ZürichGrünbuch der Stadt Zürich
Grünbuch der Stadt Zürich

Publikumswandel: 2.0 macht Druck
Publikumswandel: 2.0 macht DruckPublikumswandel: 2.0 macht Druck
Publikumswandel: 2.0 macht Druck

Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)
Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)
Wikileaks in Social Media - Eine Kurz-Analyse von Infopaq (7. Dez. 2010)

Dirk Martens: Typologie der Webradionutzung
Dirk Martens: Typologie der WebradionutzungDirk Martens: Typologie der Webradionutzung
Dirk Martens: Typologie der Webradionutzung

Ablauf UnternehmensCheck
Ablauf UnternehmensCheckAblauf UnternehmensCheck
Ablauf UnternehmensCheck

GRACIAS PAPAS
GRACIAS PAPASGRACIAS PAPAS
GRACIAS PAPAS

Els ànecs
Els ànecsEls ànecs
Els ànecs

28 19 la muerte mistica hdean www.gftaognosticaespiritual.org
28 19 la muerte mistica hdean www.gftaognosticaespiritual.org28 19 la muerte mistica hdean www.gftaognosticaespiritual.org
28 19 la muerte mistica hdean www.gftaognosticaespiritual.org

Präsentation Mekom und KVHS Osterode II
Präsentation Mekom und KVHS Osterode IIPräsentation Mekom und KVHS Osterode II
Präsentation Mekom und KVHS Osterode II

Faz x media_reise_b_5.10.10jh
Faz x media_reise_b_5.10.10jhFaz x media_reise_b_5.10.10jh
Faz x media_reise_b_5.10.10jh

Maiswurzelbohrer monitoring 2007_grabenweger_03
Maiswurzelbohrer monitoring 2007_grabenweger_03Maiswurzelbohrer monitoring 2007_grabenweger_03
Maiswurzelbohrer monitoring 2007_grabenweger_03

Studie KMU-PR
Studie KMU-PRStudie KMU-PR
Studie KMU-PR


Ähnlich wie 09 big hit_d

Manual Vibrocompactador.pdf
Manual Vibrocompactador.pdfManual Vibrocompactador.pdf
Manual Vibrocompactador.pdf
alfredovenegas12

RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER
RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMERRÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER
RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER
RÖHM GmbH

Brochure solaire igus®
Brochure solaire igus®Brochure solaire igus®
Brochure solaire igus®
igus France

Leichtbau ist unsere Leidenschaft
Leichtbau ist unsere LeidenschaftLeichtbau ist unsere Leidenschaft
Leichtbau ist unsere Leidenschaft
Sonja Hägle

Demag motorredutores
Demag   motorredutoresDemag   motorredutores
Demag motorredutores
Marcos Mendes

Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013
Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013
Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013Europages2

Grob informiert 2019
Grob informiert 2019Grob informiert 2019
Grob informiert 2019
Möschle Thomas

KH Schnellhubgetriebe de/en
KH Schnellhubgetriebe de/enKH Schnellhubgetriebe de/en
KH Schnellhubgetriebe de/en
Möschle Thomas

Funkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLLFunkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLL
Michel Minikus CEO / Inhaber

Katalog Schubkette LinearChain de/en
Katalog Schubkette LinearChain de/enKatalog Schubkette LinearChain de/en
Katalog Schubkette LinearChain de/en
Möschle Thomas

Flyer Schubkette
Flyer SchubketteFlyer Schubkette
Flyer Schubkette
Möschle Thomas

Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R
Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980RHako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R
Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R
Stangl Reinigungstechnik

Kehrsaugmaschine Sweepmaster 900 und 980R
Kehrsaugmaschine Sweepmaster 900 und 980RKehrsaugmaschine Sweepmaster 900 und 980R
Kehrsaugmaschine Sweepmaster 900 und 980R
Stangl Reinigungstechnik

Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d
Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220dCaratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d
Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d
Autoblog.it

Fachartikel Juli 2017
Fachartikel Juli 2017Fachartikel Juli 2017
Fachartikel Juli 2017
Möschle Thomas

Fachartikel Juli 2017 1
Fachartikel Juli 2017 1Fachartikel Juli 2017 1
Fachartikel Juli 2017 1
Möschle Thomas

Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...
Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...
Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...
Stangl Reinigungstechnik

Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH
Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RHStangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH
Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH
Stangl Reinigungstechnik

SAMEDIA Maschinenkatalog 2020
SAMEDIA Maschinenkatalog 2020SAMEDIA Maschinenkatalog 2020
SAMEDIA Maschinenkatalog 2020
LUMA Handels KG

Multifunktion & Kehren: Citymaster 600 von Stangl Reinigung
Multifunktion & Kehren: Citymaster 600 von Stangl ReinigungMultifunktion & Kehren: Citymaster 600 von Stangl Reinigung
Multifunktion & Kehren: Citymaster 600 von Stangl Reinigung
Stangl Reinigungstechnik


Ähnlich wie 09 big hit_d (20)

Manual Vibrocompactador.pdf
Manual Vibrocompactador.pdfManual Vibrocompactador.pdf
Manual Vibrocompactador.pdf

RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER
RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMERRÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER
RÖHM ZENTRIERSPITZEN STIRNSEITEN-MITNEHMER

Brochure solaire igus®
Brochure solaire igus®Brochure solaire igus®
Brochure solaire igus®

Leichtbau ist unsere Leidenschaft
Leichtbau ist unsere LeidenschaftLeichtbau ist unsere Leidenschaft
Leichtbau ist unsere Leidenschaft

Demag motorredutores
Demag   motorredutoresDemag   motorredutores
Demag motorredutores

Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013
Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013
Gerwah safety couplings-de_en_22-03-13-aktuell 22.03.2013

Grob informiert 2019
Grob informiert 2019Grob informiert 2019
Grob informiert 2019

KH Schnellhubgetriebe de/en
KH Schnellhubgetriebe de/enKH Schnellhubgetriebe de/en
KH Schnellhubgetriebe de/en

Funkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLLFunkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLL

Katalog Schubkette LinearChain de/en
Katalog Schubkette LinearChain de/enKatalog Schubkette LinearChain de/en
Katalog Schubkette LinearChain de/en

Flyer Schubkette
Flyer SchubketteFlyer Schubkette
Flyer Schubkette

Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R
Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980RHako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R
Hako Aufsitz-Kehrsaugmaschinen: Sweepmaster 900R und 980R

Kehrsaugmaschine Sweepmaster 900 und 980R
Kehrsaugmaschine Sweepmaster 900 und 980RKehrsaugmaschine Sweepmaster 900 und 980R
Kehrsaugmaschine Sweepmaster 900 und 980R

Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d
Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220dCaratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d
Caratteristiche tecniche BMW Serie 2 Active Tourer xDrive 220d

Fachartikel Juli 2017
Fachartikel Juli 2017Fachartikel Juli 2017
Fachartikel Juli 2017

Fachartikel Juli 2017 1
Fachartikel Juli 2017 1Fachartikel Juli 2017 1
Fachartikel Juli 2017 1

Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...
Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...
Kehrsaugmaschinen Sweepmaser 1200R & 1500RH von Hako bei Stangl Reinigungstec...

Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH
Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RHStangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH
Stangl Aufsitz-Kehrsaugmaschinen Sweepmaster 1200/1500 RH

SAMEDIA Maschinenkatalog 2020
SAMEDIA Maschinenkatalog 2020SAMEDIA Maschinenkatalog 2020
SAMEDIA Maschinenkatalog 2020

Multifunktion & Kehren: Citymaster 600 von Stangl Reinigung
Multifunktion & Kehren: Citymaster 600 von Stangl ReinigungMultifunktion & Kehren: Citymaster 600 von Stangl Reinigung
Multifunktion & Kehren: Citymaster 600 von Stangl Reinigung


09 big hit_d

  • 1. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 97 2008 BIGHIT DOWNHILL // FREERIDE Wenn du schon ein beinharter Kerl bist, muss dein Bike Wunder, dass sich das Demo selbst bei extremen eben noch härter sein. Darum ist das BigHit® wie Einsätzen auf den härtesten Trails und Rennstrecken geschaffen für Schwerkraft-Junkies, denen kein Trail zu der Welt bewährt hat. steil, kein Sprung zu weit und keine Wurzel- oder Felspassage zu verblockt ist. Ausgewogenes Handling, Das BigHit® ist unsere Antwort auf die Frage nach extreme Fahrstabilität und ein enorm schluckfreudiges einem Downhill-Bike zu einem attraktiven Preis. Fahrwerk sind eine absolut sichere Kombination. Kein Und: Sein Design wurde vom Demo inspiriert. 97
  • 2. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 98 2008 BIGHIT 1 WARUM ES SO GROSSARTIG IST FSR-FEDERUNG Wenn du ein fähiges Freeride- oder DH-Bike brauchst, aber dein Ganz einfach: FSR ist die effektivste eigenes Geld dafür hinblättern musst, ist ein Big Hit der beste aller Federungs-Technologie, wenn es um mehr Komfort, Kontrolle und Effizienz unter Tipps. Es hat jede Menge Technik vom Demo geerbt – und bietet allen Fahrbedingungen geht. Der voll seinem preisbewussten Fahrer einen grossen Teil der Performance, aktive Hinterbau lässt das Hinterrad förm- die unser Top-Modell leistet. lich am Boden kleben und sorgt so für ein Maximum an Traktion und Kontrolle. Weil er zudem vollkommen antriebsneu- TOP-FEATURES tral arbeitet – die Federung wird weder von Brems- noch von Antriebskräften • Kontrolle – ist das Ergebnis einer über Jahre verfeinerten Geometrie, von 190 oder beeinflusst – , hat sein Fahrer weder mit gar 208 mm FSR-Federweg mit Top-Federelementen (vorne und hinten) und einem Pedalrückschlag noch mit ungewolltem Rahmen mit extra hoher Seiten- und Torsionssteifigkeit. Wegsacken zu kämpfen. • Stabilität – wird durch großzügigen Einsatz von kalt geschmiedeten Bauteilen, kräftige dimensionierte Rahmenrohre sowie extra robuste Laufräder und Komponenten gewährleistet. • Preis/Leistung – ist ein Spitzen-Verhältnis, weil wir Technik-Anleihen beim Demo gemacht und zudem bei der Komponentenwahl auf angemessene Funktion geachtet haben, ohne dabei die Kosten explodieren zu lassen. 1 2 1 98
  • 3. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 99 2008 BIGHIT 2 3 4 KALT GESCHMIEDETE ORE OBER- UND UNTERROHR AUSGEWOGENE GEOMETRIE RAHMENBAUTEILE Das „Optimized Radius Engineering“- Die flachen Rahmenwinkel der Big Tretlagergehäuse und Schwingenlager, Konzept führt dazu, dass die Rahmen- Hit-Bikes resultieren zusammen mit die Ausfallenden, sämtliche Hinterbau- hauptrohre dank optimal belastungs kurzem Hinterbau, langem Oberrohr Lagerstellen und Federbein-Aufnahmen gerechter Auslegung unglaublich stabil und niedrigem Schwerpunkt in einer sind aus kalt geschmiedetem Aluminium – sind, obwohl sie dafür nicht übermäßig Geometrie, die im härtesten Gelände und somit unschlagbar in Sachen Stabi- massiv ausfallen, im Gegenteil. Die ver- für Fahrstabilität sorgt, die blitzschnelle lität (weil so die Gefügestruktur des größerte Schweißzone zwischen Ober- Richtungswechsel ermöglicht und den Aluminiums ihre Stärken voll ausspielen und Unterrohr führt zu einer günstigeren Lenkbefehlen des Fahrers jederzeit so kann) bei gleichzeitig geringem Gewicht Verteilung der auftretenden Belastungen. willig Folge leistet – oder kurz: in totalem (weil jegliches überschüssige Material Zudem nehmen die vertikalen Rohrwände Vertrauen ins Bike. weggelassen werden kann). im Steuerrohr-Bereich die Kräfte optimal auf. 3 4 3 99
  • 4. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 100 2008 BIGHIT GEOMETRY BIGHIT Rahmengröße S M L Sitzrohrlänge (Mitte Tretl. bis Ende Sitzr.) 457 457 483 Oberrohrlänge horizontal (mm) * 560 585 613 Oberrohrlänge tatsächlich (mm) ** 499 524 549 Hinterbaulänge (mm) 428 428 428 Tretlagerhöhe - niedrige Einstellung (mm) 362 362 362 Tretlagerhöhe - hohe Einstellung (mm) 387 387 387 Sitzrohrwinkel tatsächlich - flache Einstellung (°) 61° 61° 61° Sitzrohrwinkel tatsächlich - steile Einstellung (°) 63° 63° 63° Sitzrohrwinkel effektiv - flache Einstellung (°) 75° 75° 75° Sitzrohrwinkel effektiv - steile Einstellung (°) 76° 76° 76° Lenkwinkel - flache Einstellung (°) 66° 66° 66° Lenkwinkel - steile Einstellung (°) 68° 68° 68° Radstand (mm) 1130 1148 1164 Überstandshöhe (mm) 776 777 779 Steuerrohrlänge (mm) 120 120 120 Lenkerbreite (mm) 680 680 680 Vorbaulänge (mm) 40 40 40 Kurbellänge (mm) 170 170 170 Sattelstützenlänge (mm) 300 300 300 GROMHIT Rahmengröße 24 Sitzrohrlänge (Mitte Tretl. bis Ende Sitzr.) 381 Oberrohrlänge horizontal (mm) * 514 Oberrohrlänge tatsächlich (mm) ** 499 Hinterbaulänge (mm) 413 Tretlagerhöhe - niedrige Einstellung (mm) 315 Sitzrohrwinkel tatsächlich - flache Einstellung (°) 75° Sitzrohrwinkel effektiv - flache Einstellung (°) 77° Lenkwinkel - flache Einstellung (°) 66.5° Radstand (mm) 1089 Überstandshöhe (mm) 663 Steuerrohrlänge (mm) 102 Lenkerbreite (mm) 620 Vorbaulänge (mm) 40 Kurbellänge (mm) 165 Sattelstützenlänge (mm) 300 * Die Oberrohrlänge wird horizontal gemessen, vom Schnittpunkt von Ober- und Steuerrohr bis zum Schnittpunkt mit der Sitzrohr-Mittellinie. ** Echte Rohrlänge gemessen entlang des Oberrohrs zwischen den Schnittpunkten mit Steuer- und Sitzrohr. 100
  • 5. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 101 BIGHIT FSR III FRAME Black/Red BIGHIT FSR III FRAME MODELLMERKMALE AUSSTATTUNG • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober- RAHMEN FRAME BigHit FSR, A1 Premium Aluminum ORE TT/DT, full cartridge bearing pivots, ISCG mount, asymetrical rear /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau, triangle, 26" F/R wheel, 8.2" travel, adj. geometry 26” Laufräder, 8.2" Federweg, einstellbare Geometrie FEDERBEIN REAR SHOCK Fox DHX 4.0, 8.75x2.75", adjustable rebound, ProPedal, IFP pressure, S:400, M:450, L:500 • Fox DHX 4.0, 8.75x2.75" Federbein, verstellbare Zugstufe, SATTELSTÜTZE SEAT POST 6061 butted alloy, two bolt setback, 30.9 x 300mm ProPedal, IFP-Druckeinstellung, Federhärte S:400, M:450, L:500 SATTELSTÜTZKLEMME SEAT BINDER Alloy collar w/ QR, 34.9mm clamp ID ANMERKUNGEN NOTES Protective clear coat, derailleur hanger, reflectors, owners manual Technische Änderungen vorbehalten. ART.-NR. MODELL GRÖSSE FARBE 7387-5502 Big Hit FSR III Frm S Black/Red 7387-5503 Big Hit FSR III Frm M Black/Red 7387-5504 Big Hit FSR III Frm L Black/Red 101
  • 6. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:05 Uhr Seite 102 BIGHIT FSR III Black/Red BIGHIT FSR III MODELLMERKMALE AUSSTATTUNG • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober- RAHMEN FRAME BigHit FSR, A1 Premium Aluminum ORE TT/DT, full cartridge bearing pivots, ISCG mount, asymetrical rear /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau, triangle, 26" F/R wheel, 8.2" travel, adj. geometry 26” Laufräder, 8.2" Federweg, einstellbare Geometrie FEDERBEIN REAR SHOCK Fox DHX 4.0, 8.75x2.75", adjustable rebound, ProPedal, IFP pressure, S:400, M:450, L:500 • Fox DHX 4.0, 8.75x2.75" Federbein, verstellbare Zugstufe, GABEL FORK Marzocchi 888 RV, 200mm travel, alloy steerer, external ProPedal, IFP-Druckeinstellung, Federhärte S:400, M:450, L:500 rebound adjust, double clamp, 20mm thru axle • Marzocchi 888 RV Federgabel, 200mm Federweg, Aluminium- STEUERSATZ HEADSET 1 1/8" threadless, 7050 alloy cups w/ oversize lower cup and bearing Schaftrohr, externe Zugstufenverstellung, Doppelbrücke, 20mm VORBAU STEM Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp Steckachse LENKER HANDLEBARS Specialized Big Hit rise bar, 6061 alloy, 31.8mm, 6 degree • DT Swiss/Specialized E540 Felgen, 28mm, geöst, 36-Loch up, 9 degree backsweep, 680mm wide LENKERGRIFFE GRIPS Specialized thin lock on grip, dual density • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche VORDERRADBREMSE FRONT BRAKE Avid Juicy 5, hydraulic disc, 203mm rotor Dual Compound-Mischung HINTERRADBREMSE REAR BRAKE Avid Juicy 5, hydraulic disc, 203mm rotor BREMSHEBEL BRAKE LEVERS Avid Juicy 5, hydraulic disc UMWERFER FRONT DERAILLEUR N/A SCHALTWERK REAR DERAILLEUR SRAM X-9, 9-speed, short cage ART.-NR. MODELL GRÖSSE FARBE SCHALTHEBEL SHIFT LEVERS SRAM X-7, aluminum 9-speed trigger 9387-5502 Big Hit FSR III S Black/Red KASSETTE CASSETTE Shimano HG-50, 9-speed, 11-34t 9387-5503 Big Hit FSR III M Black/Red KETTE CHAIN SRAM PC-971 w/ Power Link KURBELSATZ CRANKSET Truvativ Hussefelt, 170mm w/ SBC chain guide 9387-5504 Big Hit FSR III L Black/Red KETTENBLÄTTER CHAINRINGS 36T, 4 bolt, compact 104mm pattern INNENLAGER BOTTOM BRACKET Truvativ Howitzer XR outboard bearing, 51mm chainline, 73mm shell PEDALE PEDALS Specialized Lo-Pro alloy FELGEN RIMS DT Swiss/Specialized E540, 28mm w/ eyelets, 36h VORDERRADNABE FRONT HUB Specialized disc, 20mm thru axle, 36h HINTERRADNABE REAR HUB Specialized bolt-on 135mm, hollow 10mm Cr-Mo axle w/ RD guard SPEICHEN SPOKES 2.0mm (14g) stainless, black, brass nipples VORDERREIFEN FRONT TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound HINTERREIFEN REAR TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound SCHLÄUCHE TUBES Specialized, 1.2mm, schraeder valve SATTEL SADDLE Specialized Enduro, 8mm Cr-Mo rails, SL foam SATTELSTÜTZE SEAT POST 6061 butted alloy, two bolt setback, 30.9 x 300mm SATTELSTÜTZKLEMME SEAT BINDER Alloy collar w/ QR, 34.9mm clamp ID ANMERKUNGEN NOTES Protective clear coat, derailleur hanger, reflectors, owners manual Technische Änderungen vorbehalten. 102
  • 7. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:06 Uhr Seite 103 BIGHIT FSR II Blue/Silver BIGHIT FSR II MODELLMERKMALE AUSSTATTUNG • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober- RAHMEN FRAME BigHit FSR, A1 Premium Aluminum ORE TT/DT, full cartridge bearing pivots, ISCG mount, asymetrical rear /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau, 26” triangle, 26" F/R wheel, 7.5" travel, adj. geometry Laufräder, 7.5" Federweg, einstellbare Geometrie FEDERBEIN REAR SHOCK Fox Van R coil piggy back, 8.75x2.5", adjustable rebound, S:450, M:500, L:550 • RockShox Domain 318 Federgabel, 180mm Federweg, externe Zug- GABEL FORK RockShox Domain 318, 180mm travel, external rebound und Druckstufenverstellung, 20mm Maxle-Steckachse and compression adjust, 20mm thru-axle w/ Maxle • Hayes Stroker Trail hydraulische Scheibenbremsen STEUERSATZ HEADSET 1 1/8" threadless, lightweight upper and OS lower Cr-Mo cups • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche VORBAU STEM Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp Dual Compound-Mischung LENKER HANDLEBARS Specialized Big Hit rise bar, 6061 alloy, 31.8mm, 6 degree up, 9 degree backsweep, 680mm wide LENKERGRIFFE GRIPS Specialized thin lock on grip, dual density VORDERRADBREMSE FRONT BRAKE Hayes Stroker Trail, hydraulic disc, 203mm rotor ART.-NR. MODELL GRÖSSE FARBE HINTERRADBREMSE REAR BRAKE Hayes Stroker Trail, hydraulic disc, 203mm rotor 9387-6502 Big Hit FSR II S Blue/Silver BREMSHEBEL BRAKE LEVERS Hayes Stroker Trail, hydraulic disc UMWERFER FRONT DERAILLEUR N/A 9387-6503 Big Hit FSR II M Blue/Silver SCHALTWERK REAR DERAILLEUR SRAM X-9, 9-speed, short cage 9387-6504 Big Hit FSR II L Blue/Silver SCHALTHEBEL SHIFT LEVERS SRAM X-7, aluminum 9-speed trigger KASSETTE CASSETTE Shimano HG-50, 9-speed, 11-34t KETTE CHAIN SRAM PC-971 w/ Power Link KURBELSATZ CRANKSET Truvativ Hussefelt, 170mm w/ SBC chain guide KETTENBLÄTTER CHAINRINGS 34T, 4 bolt, compact 104mm pattern INNENLAGER BOTTOM BRACKET Truvativ Howitzer XR outboard bearing, 51mm chainline, 73mm shell PEDALE PEDALS Specialized Lo-Pro alloy FELGEN RIMS Specialized P-Disc, 32mm, 36h VORDERRADNABE FRONT HUB Specialized disc, 20mm thru axle, 36h HINTERRADNABE REAR HUB Specialized bolt-on 135mm, hollow 10mm Cr-Mo axle w/ RD guard SPEICHEN SPOKES 2.0mm (14g) stainless, black, brass nipples VORDERREIFEN FRONT TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound HINTERREIFEN REAR TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound SCHLÄUCHE TUBES Specialized, 1.2mm, schraeder valve SATTEL SADDLE Specialized Enduro, 8mm Cr-Mo rails, SL foam SATTELSTÜTZE SEAT POST 6061 butted alloy, two bolt setback, 30.9 x 300mm SATTELSTÜTZKLEMME SEAT BINDER Alloy collar w/ QR, 34.9mm clamp ID ANMERKUNGEN NOTES Protective clear coat, derailleur hanger, reflectors, owners manual Technische Änderungen vorbehalten. 103
  • 8. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:06 Uhr Seite 104 BIGHIT FSR I Tan/Black BIGHIT FSR I MODELLMERKMALE AUSSTATTUNG • BigHit FSR, A1 Premium Aluminium-Rahmen mit ORE Ober- RAHMEN FRAME BigHit FSR, A1 Premium Aluminum ORE TT/DT, full cartridge bearing pivots, ISCG mount, asymetrical rear /Unterrohr , Wälzlager, ISCG Mount, asymmetrischer Hinterbau, triangle, 26" F/R wheel, 7.5" travel, adj. geometry 26” Laufräder, 7.5" Federweg, einstellbare Geometrie FEDERBEIN REAR SHOCK Fox Vanilla R coil, 8.75x2.5", adjustable rebound, S:450, M:500, L:550 • Marzocchi Z1 Sport Federgabel, 160mm Federweg, Stahlfeder, ver- GABEL FORK Marzocchi Z1 Sport, 160mm travel, coil spring, adjustable stellbare Zugstufe, 20mm Steckachse, Aluminium-Schaftrohr rebound, 20mm thru axle, alloy steerer • Hayes Stroker Trail hydraulische Scheibenbremsen STEUERSATZ HEADSET 1 1/8" threadless, lightweight upper and OS lower Cr-Mo cups • Specialized P-Disc Felgen, 32mm, 36-Loch VORBAU STEM Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp • Specialized Chunder 26x2.3" Reifen, 60TPI, Aramidwulst, weiche LENKER HANDLEBARS Specialized 31.8mm bar, 6 degree up, 8 degree backsweep, 640mm wide Dual Compound-Mischung LENKERGRIFFE GRIPS Specialized thin lock on grip, dual density VORDERRADBREMSE FRONT BRAKE Hayes Stroker Trail, hydraulic disc, 203mm rotor HINTERRADBREMSE REAR BRAKE Hayes Stroker Trail, hydraulic disc, 203mm rotor ART.-NR. MODELL GRÖSSE FARBE BREMSHEBEL BRAKE LEVERS Hayes Stroker Trail, hydraulic disc UMWERFER FRONT DERAILLEUR N/A 9387-7002 Big Hit FSR I S Tan/Black SCHALTWERK REAR DERAILLEUR SRAM X-7, 9-speed, short cage 9387-7003 Big Hit FSR I M Tan/Black SCHALTHEBEL SHIFT LEVERS SRAM SX-5, 8-speed trigger 9387-7004 Big Hit FSR I L Tan/Black KASSETTE CASSETTE SRAM PG-830, 8-speed, 11-32t KETTE CHAIN Shimano IG-31, 8-speed KURBELSATZ CRANKSET Truvativ Ruktion, 170mm w/ SBC chain guide KETTENBLÄTTER CHAINRINGS 34T, 4 bolt, compact 104mm pattern INNENLAGER BOTTOM BRACKET Truvativ Howitzer XR outboard bearing, 51mm chainline, 73mm shell PEDALE PEDALS Alloy platform, 3mm pressed pins FELGEN RIMS Specialized P-Disc, 32mm, 36h VORDERRADNABE FRONT HUB Specialized disc, bolt-on 9mm Cr-Mo axle, sealed bearing, 36h HINTERRADNABE REAR HUB Specialized bolt-on 135mm, w/ RD guard SPEICHEN SPOKES 2.0mm (14g) stainless, black, brass nipples VORDERREIFEN FRONT TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound HINTERREIFEN REAR TIRE Specialized Chunder 26x2.3", 60TPI, aramid bead, cap ply, soft dual compound SCHLÄUCHE TUBES Specialized, 1.2mm, schraeder valve SATTEL SADDLE Specialized Enduro, 8mm Cr-Mo rails, SL foam SATTELSTÜTZE SEAT POST 6061 butted alloy, two bolt setback, 30.9 x 300mm SATTELSTÜTZKLEMME SEAT BINDER Alloy collar w/ QR, 34.9mm clamp ID ANMERKUNGEN NOTES Protective clear coat, derailleur hanger, reflectors, owners manual Technische Änderungen vorbehalten. 104
  • 9. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:06 Uhr Seite 105 GROMHIT Purple/Black GROMHIT MODELLMERKMALE AUSSTATTUNG • GromHit FSR, A1 Premium Aluminium-Rahmen, ORE Ober- RAHMEN FRAME GromHit FSR, A1 Premium Aluminum frame, ORE TT/DT, full cartridge bearing pivots, ISCG mount, 24" F/R wheel, /Unterrohr, gedichtete Wälzlager, ISCG Mount, 24" F/R wheel, 130mm travel 130mm Federweg FEDERBEIN REAR SHOCK X Fusion O2R Specialized tuned, rebound adjust • X Fusion O2R speziell für Specialized gefertigtes Federbein, GABEL FORK Marzocchi Z.1 SL, 130mm travel, internal rebound adjust, alloy stanchions, alloy steerer Zugstufenverstellung STEUERSATZ HEADSET 1 1/8" threadless, lightweight upper and OS lower Cr-Mo • Marzocchi Z.1 SL Federgabel, 130mm Federweg, interne cups VORBAU STEM Truvativ Hussefelt forged/CNC, 40mm, 31.8 clamp Zugstufenverstellung, Aluminium-Standrohre, Aluminium- LENKER HANDLEBARS Specialized Enduro mid rise, 6066 alloy, 31.8mm bar, Schaftrohr 6 degree up, 9 degree backsweep, 660mm wide • Avid BB-7 Bremsen, mechanische Scheibenbremse, G2 Clean LENKERGRIFFE GRIPS Specialized thin lock on grip, dual density Sweep 185mm Bremsscheibe VORDERRADBREMSE FRONT BRAKE Avid BB-7, mechanical disc, G2 Clean Sweep 185mm rotor HINTERRADBREMSE REAR BRAKE Avid BB-7, mechanical disc, G2 Clean Sweep 185mm rotor • Specialized P-Disc Felgen, 32mm, 36-Loch BREMSHEBEL BRAKE LEVERS Avid FR-5 UMWERFER FRONT DERAILLEUR N/A SCHALTWERK REAR DERAILLEUR SRAM X-7, 9-speed, short cage SCHALTHEBEL SHIFT LEVERS SRAM SX-5, 8-speed trigger ART.-NR. MODELL GRÖSSE FARBE KASSETTE CASSETTE SRAM PG-830, 8-speed, 11-32t 9387-9005 Gromhit Purple/Black KETTE CHAIN Shimano IG-31, 8-speed KURBELSATZ CRANKSET Truvativ Blaze w/ Truvativ Box guide KETTENBLÄTTER CHAINRINGS 34T, 4 bolt, compact 104mm pattern INNENLAGER BOTTOM BRACKET Truvativ Power Spline, sealed cartridge bearing PEDALE PEDALS Alloy platform, 3mm pressed pins FELGEN RIMS Specialized P-Disc, 32mm, 36h VORDERRADNABE FRONT HUB Specialized disc, bolt-on 9mm Cr-Mo axle, sealed bearing, 36h HINTERRADNABE REAR HUB Specialized bolt-on 135mm, w/ RD guard SPEICHEN SPOKES 2.0mm (14g) stainless, black, brass nipples VORDERREIFEN FRONT TIRE Specialized Roller, 24x2.3", 60TPI, wire bead HINTERREIFEN REAR TIRE Specialized Roller, 24x2.3", 60TPI, wire bead SCHLÄUCHE TUBES Specialized, 1.2mm, schraeder valve SATTEL SADDLE Specialized Enduro, 8mm Cr-Mo rails, SL foam SATTELSTÜTZE SEAT POST Alloy microadjust, 30.9 x 300mm SATTELSTÜTZKLEMME SEAT BINDER Alloy collar w/ QR, 34.9mm clamp ID ANMERKUNGEN NOTES Protective clear coat, derailleur hanger, reflectors, owners manual Technische Änderungen vorbehalten. 105
  • 10. 09_BigHit_D-F-NL_Druck.qxd 29.07.2007 13:06 Uhr Seite 106 BIGHIT APPENDIX Modell Dämpfer ProPedal Adjust IFP Pressure Einstellung Zugstufendämpfung Big Hit III DHX Coil 4.0 ✓ ✓ ✓ Big Hit II Vanilla R Piggyback ✓ Big Hit I Vanilla R ✓ FOX DHX COIL Abb. 1 ProPedal (4.0) IFP Pressure (4.0) FOX DHX COIL FOX VANILLA R COIL SCHRITT 1 SCHRITT 3 Für die Einstellung des Negativfederwegs und der Zugstufendämpfung gelten die für Einstellung des Negativfederwegs: Grundeinstellung der Druckstufendämpfung das DHX Federbein gegebenen Anwei- • Zur Einstellung des optimalen über den Luftdruck im Ausgleichsbehälter sungen. Das Vanilla R Federbein besitzt eine Negativfederwegs sollten Sie die Stahlfeder (Abb.1): extern einstellbare Zugstufendämpfung und um maximal eine Umdrehung vorspannen Der Druck im Ausgleichsbehälter ist entschei- eine fest eingestellte Druckstufendämpfung. müssen. Wenn Sie dazu mehr als zwei dend für die Grundeinstellung der Umdrehungen bräuchten, sollten Sie die Druckstufendämpfung. Der zulässige Druck Empfohlener Negativfederweg: 30 – 35% des Feder durch eine härtere ersetzen. reicht von 75 – 200 psi. Federbeinhubs. Das sind beim Erreichen Sie hingegen selbst ohne • BigHit III: 21 – 24 mm Vorspannung keinen ausreichenden • Höherer Druck (120 – 200 psi): mehr Negativfederweg, benötigen Sie ein • BigHit II & I: 19 – 22 mm. Durchschlagschutz, stärkere weichere Feder. Wippunterdrückung • Weitere Informationen dazu entnehmen Sie • Niedriger Druck (75 – 120 psi): weniger bitte der Federratenübersicht oder der Durchschlagschutz, feineres Ansprechen Bedienungsanleitung des Fox Federbeins. SERIEN-FEDERRATEN • Empfohlener Negativfederweg: 30 – 35% des Federbeinhubs. Das entspricht 21 bis SCHRITT 4 MODELL SMALL MEDIUM LARGE Big Hit III 400 450 500 24 mm am Federbein des Big Hit III. Einstellung der ProPedal Wippunterdrückung Big Hit II 450 500 550 (Abb.1) Big Hit I 450 500 550 SCHRITT 2 ProPedal beeinflusst die Low-Speed- NOTE: Original equipment spring rates in Ibs. Druckstufendämpfung im ersten Teil des Einstellung der Zugstufendämpfung Federwegs und unterdrückt je nach (Rebound): Einstellung mehr oder weniger stark die WICHTIGE HINWEISE ZUR EINSTELLUNG Die Zugstufendämpfung bremst die Reaktion der Federung auf vom Fahrer aus- DES DHX LUFTFEDERBEINS Ausfederbewegung des Federbeins nach gehende Kräfte. • Fahren oder komprimieren Sie das Federbein Überfahren einer Fahrbahnunebenheit. nicht, wenn der Druck im Ausgleichsbehälter • Drehen im Uhrzeigersinn vergrößert die geringer ist als 5 bar. Stellen Sie sicher, dass der Ausgleichsbehälter in der richtigen Position ist für • Drehen im Uhrzeigersinn erhöht die ProPedal Wirkung (reduziertes Wippen). die gewählte Winkeleinstellung des Rahmens und Dämpfung, lässt das Federbein also langsa- • Drehen im Gegenuhrzeigersinn verringert nicht kollidieren kann. Durch Nichtbefolgung die- mer ausfedern (erwünscht bei Gelände mit die ProPedal Wirkung (feineres Ansprechen ser Hinweise kann das Federbein einen reparatur- eher wenigen, aber großen Unebenheiten des Federbeins, gesteigerte Traktion). bedürftigen Schaden erleiden, der nicht durch die und geringeren Fahrgeschwindigkeiten). Gewährleistung abgedeckt ist. • Drehen im Gegenuhrzeigersinn verringert • Wenn das Federbein bei korrekt eingestelltem die Dämpfung, lässt das Federbein also Luftdruck, d.h. dem optimalen Negativfederweg, schneller ausfedern. (erwünscht bei hohen häufiger durchschlägt, sollten Sie den Bottom-Out Geschwindigkeiten und vielen kurz aufei- Kontrollknopf im Uhrzeigersinn drehen (s. Schritt 3), um die Progressivität der Kennlinie zu erhöhen. nander folgenden Unebenheiten). Dadurch wird auch die ProPedal Einstellung geringfügig beeinflusst. Falls Sie also eine größere Veränderung an der Einstellung des Bottom-Out Kontrollknopfes vornehmen, sollten Sie anschlie- ßend prüfen, ob die ProPedal Einstellung noch Ihren Vorstellungen entspricht. 106
