1. Digital Radio Mondiale
DRM+ – Die Stärkung
Ihrer lokalen Rundfunk-Marke
durch DAB+ kompatible Mehrwert-Dienste
Alexander Zink
Fraunhofer IIS, Erlangen
DRM Steering Board, Vice-Chairman DRM Technical Committee
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 1

2. Mehrwertdienste in DRM+
You are listening to Textbasierte Dienste:
My Life by Sharkura
DRM TextMessages
programmbegleitende Kurztexte (Unicode),
max. 128 Zeichen, typ. alle 20 Sek.
RSS
 Identisch zu DAB Dynamic Labels
Journaline
erweiterte Text-Information (Unicode);
für alle Klassen von Empfangsgeräten;
ermöglicht Interaktivität und Geo-Referenzen
 Nutzt den DAB Standard
EPG – Electronic Program Guide
What’s up now & next;
optional Programmsuche & Aufnahmeplanung
 Nutzt den DAB Standard
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 2

3. Mehrwertdienste in DRM+
Grafische Dienste & Telematik:
MOT Slideshow
Programm begleitende Bilder,
optional einfache Animationen
 Nutzt den DAB Standard
TPEG Traffic Information:
erweiterte Telematik-Dienste
 Gemäß DAB
TMC Traffic Message Channel:
klassische TMC-Nachrichten
mit für DRM optimiertem Transport
 Gemäß RDS und DAB
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 3

4. Mehrwertdienste in DRM+
Mehrwert für Audio-Programme:
MPEG Surround
• Ermöglicht echte 5.1 Surround Programme
(Sport, Jingles, Werbung, Konzerte, …)
• Sehr geringe Bandbreite im Audiokanal
• Kompatibel mit Stereo-Empfängern
Mono  Stereo  5.1 Surround
past present future!
 Identisch mit der
DAB+ Surround Option
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 4

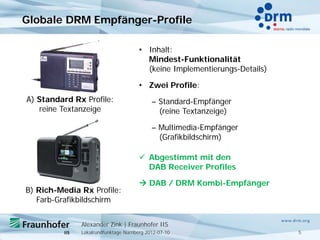

5. Globale DRM Empfänger-Profile
• Inhalt:
Mindest-Funktionalität
(keine Implementierungs-Details)
• Zwei Profile:
A) Standard Rx Profile: – Standard-Empfänger
reine Textanzeige (reine Textanzeige)
– Multimedia-Empfänger
(Grafikbildschirm)
 Abgestimmt mit den
DAB Receiver Profiles
 DAB / DRM Kombi-Empfänger
B) Rich-Media Rx Profile:
Farb-Grafikbildschirm
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 5

6. Einfach Digitalradio
• Identische Funktionalität:
 Mobiler terrestrischer Rundfunk
mit SFN-Option
 Audio Codec (MPEG-4 HE-AAC v2)
 Datendienste
 Gegenseitige Service-Verlinkung
 Für den Hörer
und aus Sicht Programmveranstalter
sind DAB+ und DRM+ gleichwertig
 Effiziente Implementierung
von Kombi-Empfängern
(Frontier Silicon, NXP, Keystone, Parrot, …)
 Einfach Digitalradio!
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 6

7. Die Digitalradio-Familie ist komplett
• DAB+ ist die kostengünstige Lösung
für eine große Anzahl von Veranstaltern
mit identischem Versorgungsgebiet
• DRM+ ergänzt eine effiziente Option
für einzelne Veranstalter
mit individuellem Versorgungsgebiet
• Landesmedienanstalten, BNetzA
und ein Dutzend europäischer Länder
haben ITU Standardisierung unterstützt
 Die Attraktivität von Digitalradio
ist zukünftig dank DRM+
auch für Lokalradios
und stark regionalisierte Sender
eine realistische Perspektive
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 7

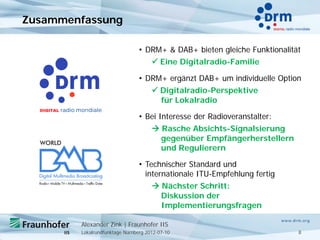

8. Zusammenfassung
• DRM+ & DAB+ bieten gleiche Funktionalität
 Eine Digitalradio-Familie
• DRM+ ergänzt DAB+ um individuelle Option
 Digitalradio-Perspektive
für Lokalradio
• Bei Interesse der Radioveranstalter:
 Rasche Absichts-Signalsierung
gegenüber Empfängerherstellern
und Regulierern
• Technischer Standard und
internationale ITU-Empfehlung fertig
 Nächster Schritt:
Diskussion der
Implementierungsfragen
Alexander Zink | Fraunhofer IIS
Lokalrundfunktage Nürnberg 2012-07-10 8

9. Vielen Dank!
Dipl.-Ing. Alexander Zink, MBA
Fraunhofer IIS
Broadcast Applications
amm-info@iis.fraunhofer.de
alexander.zink@iis.fraunhofer.de
phone: +49-(0) 9131-776-6089
fax: +49-(0) 9131-776-6099
