Der Workshop 'Small Local DAB' auf den Lokalrundfunktagen 2015 in Nürnberg stellte die Entwicklung regionaler und lokaler Digitalradio-Sendernetze in Bayern vor. Bayern Digital Radio GmbH, gegründet 1998, fokussiert sich auf den Ausbau, die Optimierung und das Marketing dieser Sendernetze sowie auf die Kosteneffizienz durch moderne Technik. Zudem wurden medienpolitische Zielvorgaben und praktische Methoden zur Kostenoptimierung bei den Sendernetzen diskutiert.

1. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Small local DAB
Wohin geht die Entwicklung?
Robert Widmann – Bayern Digital Radio GmbH

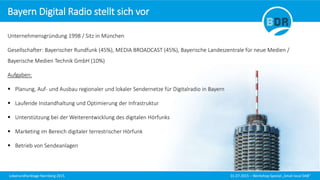

2. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Unternehmensgründung 1998 / Sitz in München
Gesellschafter: Bayerischer Rundfunk (45%), MEDIA BROADCAST (45%), Bayerische Landeszentrale für neue Medien /
Bayerische Medien Technik GmbH (10%)
Aufgaben:
 Planung, Auf- und Ausbau regionaler und lokaler Sendernetze für Digitalradio in Bayern
 Laufende Instandhaltung und Optimierung der Infrastruktur
 Unterstützung bei der Weiterentwicklung des digitalen Hörfunks
 Marketing im Bereich digitaler terrestrischer Hörfunk
 Betrieb von Sendeanlagen
Bayern Digital Radio stellt sich vor

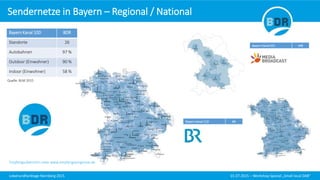

3. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Sendernetze in Bayern – Regional / National
Bayern Kanal 10D BDR
Standorte 26
Autobahnen 97 %
Outdoor (Einwohner) 90 %
Indoor (Einwohner) 58 %
Bayern Kanal 11D BR
Quelle: BLM 2015
Bayern Kanal 05C MB
Empfangsübersicht unter www.empfangsprognose.de

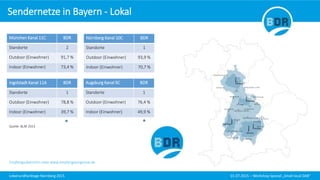

4. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Sendernetze in Bayern - Lokal
Empfangsübersicht unter www.empfangsprognose.de
München Kanal 11C BDR
Standorte 2
Outdoor (Einwohner) 91,7 %
Indoor (Einwohner) 73,4 %
Nürnberg Kanal 10C BDR
Standorte 1
Outdoor (Einwohner) 93,9 %
Indoor (Einwohner) 70,7 %
Ingolstadt Kanal 11A BDR
Standorte 1
Outdoor (Einwohner) 78,8 %
Indoor (Einwohner) 39,7 %
Augsburg Kanal 9C BDR
Standorte 1
Outdoor (Einwohner) 76,4 %
Indoor (Einwohner) 49,9 %
Quelle: BLM 2015

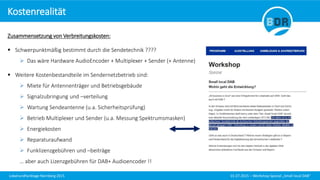

5. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Zusammensetzung von Verbreitungskosten:
 Schwerpunktmäßig bestimmt durch die Sendetechnik ????
 Das wäre Hardware AudioEncoder + Multiplexer + Sender (+ Antenne)
 Weitere Kostenbestandteile im Sendernetzbetrieb sind:
 Miete für Antennenträger und Betriebsgebäude
 Signalzubringung und –verteilung
 Wartung Sendeantenne (u.a. Sicherheitsprüfung)
 Betrieb Multiplexer und Sender (u.a. Messung Spektrumsmasken)
 Energiekosten
 Reparaturaufwand
 Funklizenzgebühren und –beiträge
… aber auch Lizenzgebühren für DAB+ Audioencoder !!
Kostenrealität

6. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Extern gesetzter Rahmen für den lokalen Netzaufbau:
 Forderungen:
 Flächenhafter Netzausbau
 Langfristig keine lokalen „Niemandslandgebiete“
 Lokale Versorgungsgebiete sollen aneinander anschließen
 Mobiler Nutzungsaspekt: Berücksichtigung von Pendlerströmen
 Stationärer Nutzungsaspekt: In einer Wirtschaftsregion sollen alle Programme gleichgut verfügbar sein
 Voraussetzungen für einen Sendernetzaufbau:
 Schaffung einer Belegungsgrundlast in einem DAB-Ensemble
 Planungssicherheit für Standortanmietungen und Investitionen
Lokale Netzstrukturen für DAB

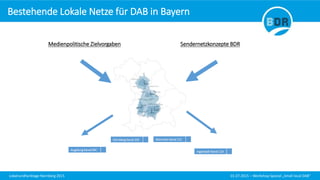

7. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Medienpolitische Zielvorgaben
Bestehende Lokale Netze für DAB in Bayern
Sendernetzkonzepte BDR
Augsburg Kanal 09C
Nürnberg Kanal 10C München Kanal 11C
Ingolstadt Kanal 11A

8. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Praxiserprobte Methoden für kostenoptimierte Sendernetze:
 Standortmehrfachnutzungen:
 An allen 5 lokalen Senderstandorten der 4 realisierten DAB-Lokalnetze
werden insgesamt je 4 DAB-Multiplexe von 3 Netzbetreibern abgestrahlt
 Multiplexstandort = Senderstandort:
 In 3 von 4 Lokalnetzen befindet sich der Transport-Multiplexer am Sender / Entfall von Modulationsleitungen
 Einsatz professioneller Multiplex- und Großserien-Sendertechnik in Basic-Ausführung:
 Wartungsarm und ohne Expertenwissen bedienbar
 Remote-Steuerung und Überwachung mit IP-Technik
 Hersteller-Support: Garantierte Ersatzteilverfügbarkeit + Wartung der Software
 Einsatz von Multi-TX-Sendersystemen / Doppelsender für Regionale UND Lokale Versorgung
Bestehende Lokale Netze für DAB in Bayern

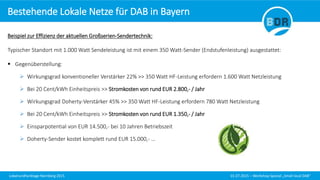

9. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Beispiel zur Effizienz der aktuellen Großserien-Sendertechnik:
Typischer Standort mit 1.000 Watt Sendeleistung ist mit einem 350 Watt-Sender (Endstufenleistung) ausgestattet:
 Gegenüberstellung:
 Wirkungsgrad konventioneller Verstärker 22% >> 350 Watt HF-Leistung erfordern 1.600 Watt Netzleistung
 Bei 20 Cent/kWh Einheitspreis >> Stromkosten von rund EUR 2.800,- / Jahr
 Wirkungsgrad Doherty-Verstärker 45% >> 350 Watt HF-Leistung erfordern 780 Watt Netzleistung
 Bei 20 Cent/kWh Einheitspreis >> Stromkosten von rund EUR 1.350,- / Jahr
 Einsparpotential von EUR 14.500,- bei 10 Jahren Betriebszeit
 Doherty-Sender kostet komplett rund EUR 15.000,- …
Bestehende Lokale Netze für DAB in Bayern

10. Lokalrundfunktage Nürnberg 2015 01.07.2015 – Workshop Spezial „Small local DAB“
Danke für Ihre Aufmerksamkeit
Bayern Digital Radio GmbH
