1. Bayerische Landeszentrale für neue Medien
Kostengünstig ins Wohnzimmer /
Lokal TV über DVB-T –
Auch in Bayern möglich und bezahlbar ?
LOKALRUNDFUNKTAGE Nürnberg 2009
Walter Möller - Stv. Bereichsleiter Technik
Bayerische Landeszentrale für neue Medien
walter.moeller@blm.de
Seite 1

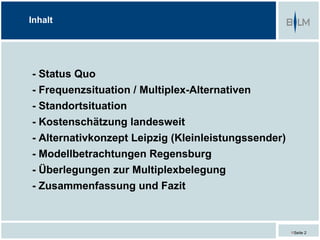

2. Inhalt
- Status Quo
- Frequenzsituation / Multiplex-Alternativen
- Standortsituation
- Kostenschätzung landesweit
- Alternativkonzept Leipzig (Kleinleistungssender)
- Modellbetrachtungen Regensburg
- Überlegungen zur Multiplexbelegung
- Zusammenfassung und Fazit
Seite 2

3. Frequenzsituation (I)

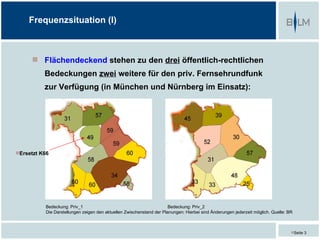

 Flächendeckend stehen zu den drei öffentlich-rechtlichen
Bedeckungen zwei weitere für den priv. Fernsehrundfunk
zur Verfügung (in München und Nürnberg im Einsatz):
Ersetzt K66
Bedeckung: Priv_1 Bedeckung: Priv_2
Die Darstellungen zeigen den aktuellen Zwischenstand der Planungen: Hierbei sind Änderungen jederzeit möglich. Quelle: BR
Seite 3

4. Frequenzsituation (II)
 zusätzlich steht eine Bedeckung für
- München/Südbayern (derzeit K66, nach Kanalwechsel im Einsatz)
- Nürnberg (im Einsatz)
??
- Augsburg ??
- Ingolstadt
??
- Würzburg
- Regensburg
?? ?? Ersetzt K66
und weitere Allotments zur Verfügung.
Bedeckung: Priv_3 Quelle: BR (Planung)
Fazit: Für den lokalen privaten Fernsehrundfunk stehen
außerhalb M. und N. genügend Frequenzen zur Verfügung!
Seite 4

5. Achtung: Multiplexbildung
 Derzeit werden im 8 MHz UHF-Kanal typischerweise
4 Programme (in MPEG-2 codiert) übertragen.
 Multiplex: „4 Freunde müsst Ihr sein !“
Alternativen:
 Nutzung einer anderen Modulationsart Bsp.: München (privat)
(QPSK statt 16 QAM) --> 2 Programme p.K.
 Nutzung einer anderen Quellcodierung
(MPEG-4 / H.264 statt MPEG 2) --> 6 Programme p.K.
mehr dazu etwas später ...
Seite 5

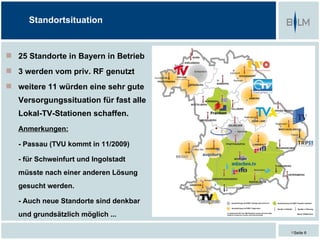

6. Standortsituation
 25 Standorte in Bayern in Betrieb
 3 werden vom priv. RF genutzt
 weitere 11 würden eine sehr gute
Versorgungssituation für fast alle
Lokal-TV-Stationen schaffen.
Anmerkungen:
- Passau (TVU kommt in 11/2009)
- für Schweinfurt und Ingolstadt
müsste nach einer anderen Lösung
gesucht werden.
- Auch neue Standorte sind denkbar
und grundsätzlich möglich ...
Seite 6

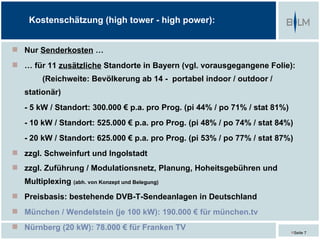

7. Kostenschätzung (high tower - high power):
 Nur Senderkosten …
 … für 11 zusätzliche Standorte in Bayern (vgl. vorausgegangene Folie):
(Reichweite: Bevölkerung ab 14 - portabel indoor / outdoor /
stationär)
- 5 kW / Standort: 300.000 € p.a. pro Prog. (pi 44% / po 71% / stat 81%)
- 10 kW / Standort: 525.000 € p.a. pro Prog. (pi 48% / po 74% / stat 84%)
- 20 kW / Standort: 625.000 € p.a. pro Prog. (pi 53% / po 77% / stat 87%)
 zzgl. Schweinfurt und Ingolstadt
 zzgl. Zuführung / Modulationsnetz, Planung, Hoheitsgebühren und
Multiplexing (abh. von Konzept und Belegung)
 Preisbasis: bestehende DVB-T-Sendeanlagen in Deutschland
 München / Wendelstein (je 100 kW): 190.000 € für münchen.tv
 Nürnberg (20 kW): 78.000 € für Franken TV
Seite 7

8. Kostenschätzung (high tower - high power):
 Kosten für ein Programmäquivalent (MPEG-2) an allen 11 neuen
Standorten pro Jahr bei 10 kW:
- Verbreitung 525.000 €
- Multiplexing (am Sendestandort) 145.000 €
- Signalzuführung zum Multiplexer 350.000 €
Summe ca. 1 Mio. €
 zzgl. Schweinfurt und Ingolstadt
 zzgl. Planung und Hoheitsgebühren
Seite 8

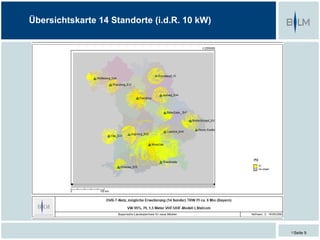

9. Übersichtskarte 14 Standorte (i.d.R. 10 kW)
Seite 9

10. Alternativkonzept: Leipzig (I)
 DVB-T-Netz als Pilotprojekt im Jahr 2008
aufgebaut
 5 Standorte mit Kleinleistungssender als
SFN auf K 37
 Dachstandorte (typ. Mobilfunk) in 50 bzw.
70 Metern Höhe
 Leistungen (ERP): 1,2 bis 4,7 kW
 4 TV- (MPEG-2) und 2 Hörfunk-Programme
 Die Versorgung beläuft sich nach
Projektaussagen auf etwa 200.000 HH bzw.
340.000 Einwohner portabel indoor.
Seite 10

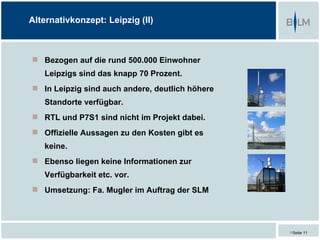

11. Alternativkonzept: Leipzig (II)
 Bezogen auf die rund 500.000 Einwohner
Leipzigs sind das knapp 70 Prozent.
 In Leipzig sind auch andere, deutlich höhere
Standorte verfügbar.
 RTL und P7S1 sind nicht im Projekt dabei.
 Offizielle Aussagen zu den Kosten gibt es
keine.
 Ebenso liegen keine Informationen zur
Verfügbarkeit etc. vor.
 Umsetzung: Fa. Mugler im Auftrag der SLM
Seite 11

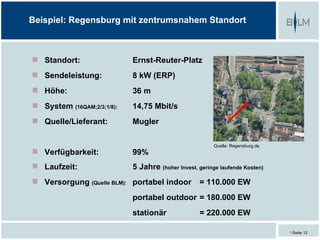

12. Beispiel: Regensburg mit zentrumsnahem Standort
 Standort: Ernst-Reuter-Platz
 Sendeleistung: 8 kW (ERP)
 Höhe: 36 m
 System (16QAM;2/3;1/8): 14,75 Mbit/s
 Quelle/Lieferant: Mugler
Quelle: Regensburg.de
 Verfügbarkeit: 99%
 Laufzeit: 5 Jahre (hoher Invest, geringe laufende Kosten)
 Versorgung (Quelle BLM): portabel indoor = 110.000 EW
portabel outdoor = 180.000 EW
stationär = 220.000 EW
Seite 12

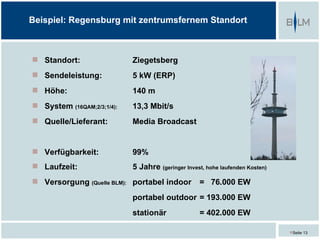

13. Beispiel: Regensburg mit zentrumsfernem Standort
 Standort: Ziegetsberg
 Sendeleistung: 5 kW (ERP)
 Höhe: 140 m
 System (16QAM;2/3;1/4): 13,3 Mbit/s
 Quelle/Lieferant: Media Broadcast
 Verfügbarkeit: 99%
 Laufzeit: 5 Jahre (geringer Invest, hohe laufenden Kosten)
 Versorgung (Quelle BLM): portabel indoor = 76.000 EW
portabel outdoor = 193.000 EW
stationär = 402.000 EW
Seite 13

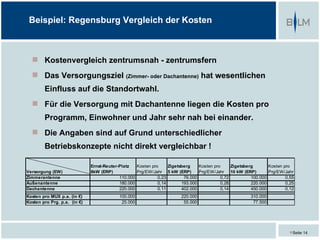

14. Beispiel: Regensburg Vergleich der Kosten
 Kostenvergleich zentrumsnah - zentrumsfern
 Das Versorgungsziel (Zimmer- oder Dachantenne) hat wesentlichen
Einfluss auf die Standortwahl.
 Für die Versorgung mit Dachantenne liegen die Kosten pro
Programm, Einwohner und Jahr sehr nah bei einander.
 Die Angaben sind auf Grund unterschiedlicher
Betriebskonzepte nicht direkt vergleichbar !
Ernst-Reuter-Platz Kosten pro Zigetsberg Kosten pro Zigetsberg Kosten pro
Versorgung (EW) 8kW (ERP) Prg/EW/Jahr 5 kW (ERP) Prg/EW/Jahr 10 kW (ERP) Prg/EW/Jahr
Zimmerantenne 110.000 0,23 76.000 0,72 100.000 0,55
Außenantenne 180.000 0,14 193.000 0,28 220.000 0,25
Dachantenne 220.000 0,11 402.000 0,14 450.000 0,12
Kosten pro MUX p.a. (in €) 100.000 220.000 310.000
Kosten pro Prg. p.a. (in €) 25.000 55.000 77.500
Seite 14

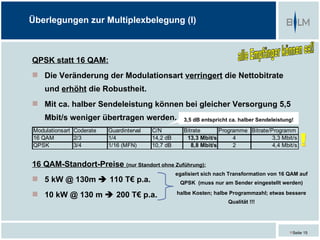

15. Überlegungen zur Multiplexbelegung (I)
QPSK statt 16 QAM:
 Die Veränderung der Modulationsart verringert die Nettobitrate
und erhöht die Robustheit.
 Mit ca. halber Sendeleistung können bei gleicher Versorgung 5,5
Mbit/s weniger übertragen werden. 3,5 dB entspricht ca. halber Sendeleistung!
Modulationsart Coderate Guardinterval C/N Bitrate Programme Bitrate/Programm
16 QAM 2/3 1/4 14,2 dB 13,3 Mbit/s 4 3,3 Mbit/s
QPSK 3/4 1/16 (MFN) 10,7 dB 8,8 Mbit/s 2 4,4 Mbit/s
16 QAM-Standort-Preise (nur Standort ohne Zuführung):
egalisiert sich nach Transformation von 16 QAM auf
 5 kW @ 130m  110 T€ p.a. QPSK (muss nur am Sender eingestellt werden)
 10 kW @ 130 m  200 T€ p.a. halbe Kosten; halbe Programmzahl; etwas bessere
Qualität !!!
Seite 15

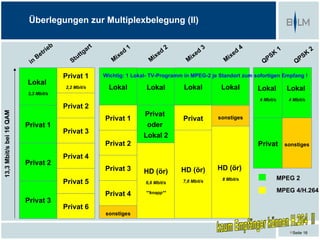

16. Überlegungen zur Multiplexbelegung (II)
e b r t 1 2 3 4
tr i ga 1 2
tt ed xe
d
xe
d
xe
d K K
Be tu M
ix
M
i
M
i
M
i PS PS
in S Q Q
Privat 1 Wichtig: 1 Lokal- TV-Programm in MPEG-2 je Standort zum sofortigen Empfang !
Lokal
2,2 Mbit/s Lokal Lokal Lokal Lokal Lokal Lokal
3,3 Mbit/s
4 Mbit/s 4 Mbit/s
Privat 2
13,3 Mbit/s bei 16 QAM
Privat
Privat 1 Privat sonstiges
Privat 1 oder
Privat 3
Lokal 2
Privat 2 Privat sonstiges
Privat 4
Privat 2
Privat 3 HD (ör) HD (ör) HD (ör)
8 Mbit/s MPEG 2
Privat 5 6,6 Mbit/s 7,8 Mbit/s
MPEG 4/H.264
Privat 4 **knapp**
Privat 3
Privat 6
sonstiges
Seite 16

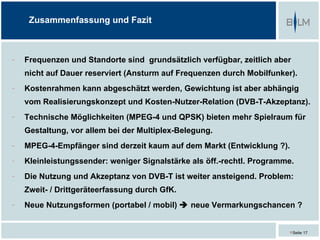

17. Zusammenfassung und Fazit
- Frequenzen und Standorte sind grundsätzlich verfügbar, zeitlich aber
nicht auf Dauer reserviert (Ansturm auf Frequenzen durch Mobilfunker).
- Kostenrahmen kann abgeschätzt werden, Gewichtung ist aber abhängig
vom Realisierungskonzept und Kosten-Nutzer-Relation (DVB-T-Akzeptanz).
- Technische Möglichkeiten (MPEG-4 und QPSK) bieten mehr Spielraum für
Gestaltung, vor allem bei der Multiplex-Belegung.
- MPEG-4-Empfänger sind derzeit kaum auf dem Markt (Entwicklung ?).
- Kleinleistungssender: weniger Signalstärke als öff.-rechtl. Programme.
- Die Nutzung und Akzeptanz von DVB-T ist weiter ansteigend. Problem:
Zweit- / Drittgeräteerfassung durch GfK.
- Neue Nutzungsformen (portabel / mobil)  neue Vermarkungschancen ?
Seite 17

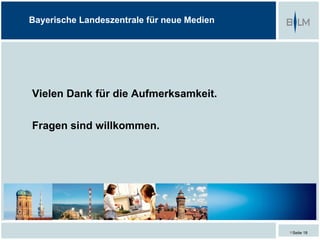

18. Bayerische Landeszentrale für neue Medien
Vielen Dank für die Aufmerksamkeit.
Fragen sind willkommen.
Seite 18

19. Herleitung
 Kosten für ein Programmäquivalent (MPEG2) an allen 11 neuen
Standorten pro Jahr bei 10 kW:
- Verbreitung 2,1 Mio / 4 = 525.000 €
- Multiplexing/Netzknoten/Inhouseltg. 12.000 € p.a. * 11 Standorte + Reserve = 145.000 €
- Signalzuführung zum Multiplexer
1 Leitung (Lokalprogramm) 2500 € mtl. *12 * 11 Standorte + Reserve = 350.000 €
Summe 1.020.000 €

20. DVB-T Versorgungsprognose

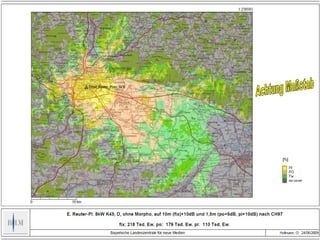

Regensburg 5 kW ERP

21. Seite 21

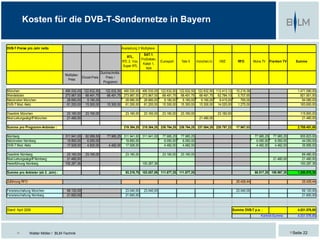

22. Kosten für die DVB-T-Sendernetze in Bayern
DVB-T Preise pro Jahr netto Auslastung 3 Multiplexe
SAT.1,
RTL,
ProSieben,
RTL 2, Vox, Eurosport Tele 5 münchen.tv HSE RFO Mona TV Franken TV Summe
Kabel 1,
Super RTL
N24
Durchschnitts-
Multiplex-
Einzel-Preis Preis /
Preis
Programm
München 490.530,00 122.632,50 122.632,50 490.530,00 490.530,00 122.632,50 122.632,50 122.632,50 112.413,12 10.219,38 1.471.590,00
Wendelstein 273.967,00 68.491,75 68.491,75 273.967,00 273.967,00 68.491,75 68.491,75 68.491,75 62.784,10 5.707,65 821.901,00
Netzknoten München 28.680,00 9.180,00 28.680,00 28.680,00 9.180,00 9.180,00 9.180,00 8.415,00 765,00 94.080,00
DVB-T Mod.-Netz 61.200,00 15.300,00 15.300,00 61.200,00 61.200,00 15.300,00 15.300,00 15.300,00 14.025,00 1.275,00 183.600,00
Downlink München 23.160,00 23.160,00 23.160,00 23.160,00 23.160,00 23.160,00 23.160,00 115.800,00
Mod-Leitungsabgriff München 21.480,00 21.480,00 21.480,00
Summe pro Programm-Anbieter : 219.384,25 219.384,25 238.764,25 238.764,25 237.084,25 220.797,22 17.967,03 2.708.451,00
Nürnberg 311.941,00 82.089,50 77.985,25 311.941,00 311.941,00 77.985,25 77.985,25 77.985,25 77.985,25 935.823,00
Netzknoten Nürnberg 19.850,00 6.050,00 19.850,00 6.050,00 6.050,00 6.050,00 6.050,00 44.050,00
DVB-T Mod.-Netz 17.928,00 4.920,00 4.482,00 17.928,00 4.482,00 4.482,00 4.482,00 4.482,00 35.856,00
Downlink Nürnberg 23.160,00 23.160,00 23.160,00 23.160,00 23.160,00 69.480,00
Mod-Leitungsabgriff Nürnberg 21.480,00 21.480,00 21.480,00
Heranführung Nürnberg 100.287,36 100.287,36 100.287,36
Summe pro Anbieter (ab 2. Jahr) : 93.219,75 103.057,09 111.677,25 111.677,25 88.517,25 109.997,25 1.206.976,36
Zuführung RFO 25.429,44 25.429,44
Fensterschaltung München 69.120,00 23.040,00 23.040,00 23.040,00 69.120,00
Fensterschaltung Nürnberg 21.600,00 21.600,00 21.600,00
Stand: April 2009 Summe DVB-T p.a. : 4.031.576,80
Kontroll-Summe : 4.031.576,80
 Walter Möller / BLM-Technik Seite 22
