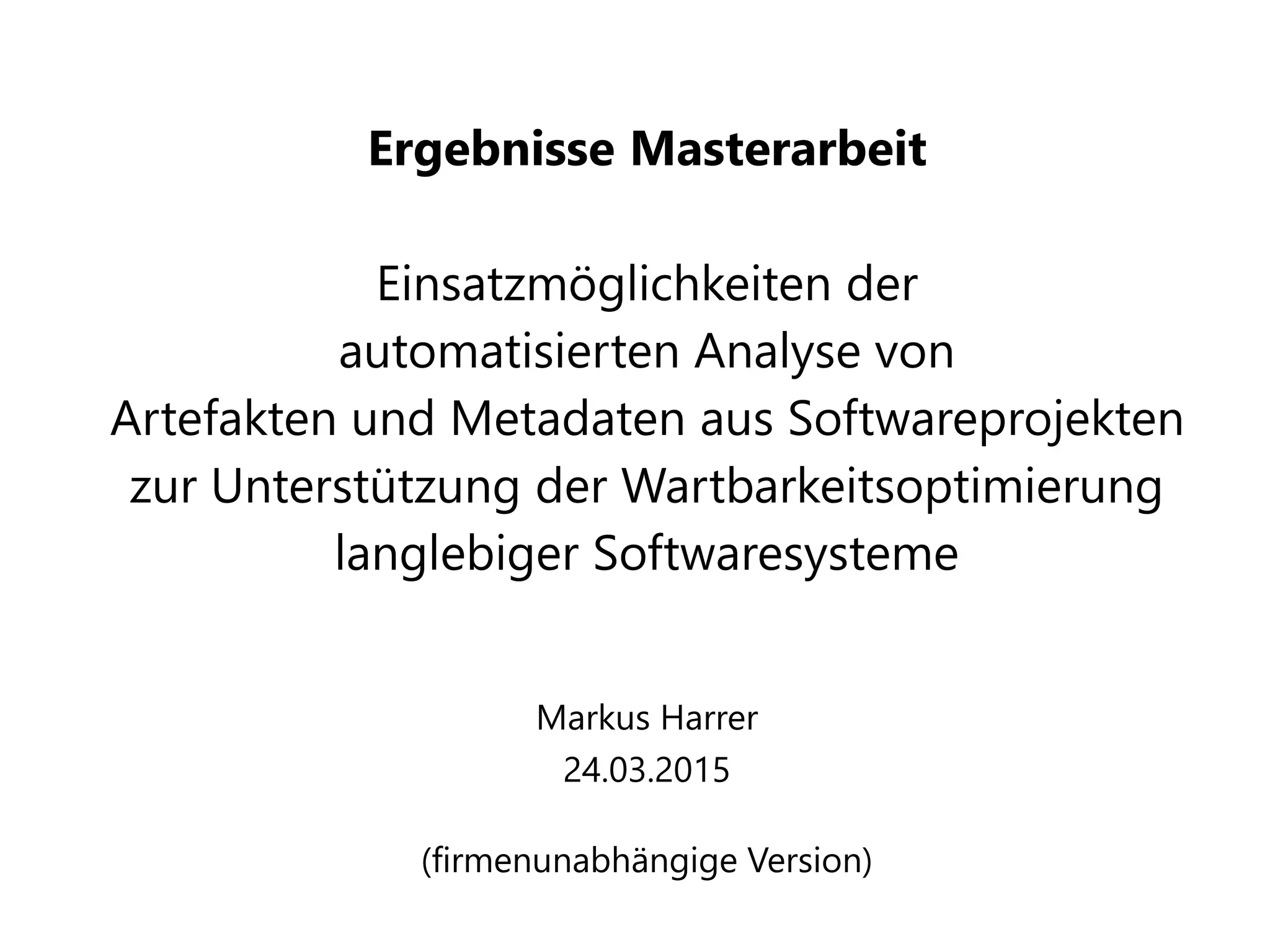

1. Ergebnisse Masterarbeit
Einsatzmöglichkeiten der
automatisierten Analyse von
Artefakten und Metadaten aus Softwareprojekten
zur Unterstützung der Wartbarkeitsoptimierung
langlebiger Softwaresysteme
Markus Harrer
24.03.2015
(firmenunabhängige Version)

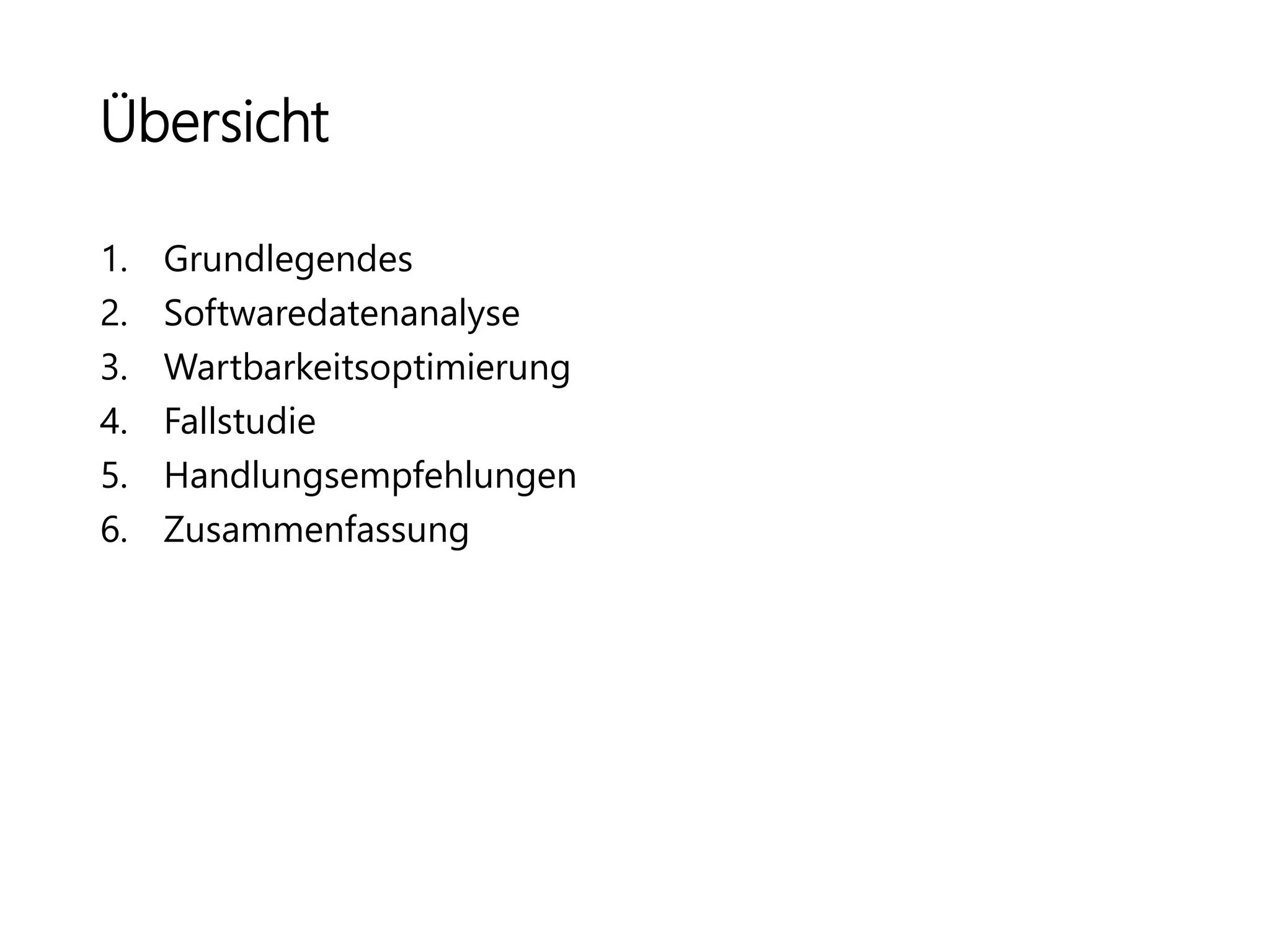

2. Übersicht
1. Grundlegendes
2. Softwaredatenanalyse
3. Wartbarkeitsoptimierung
4. Fallstudie

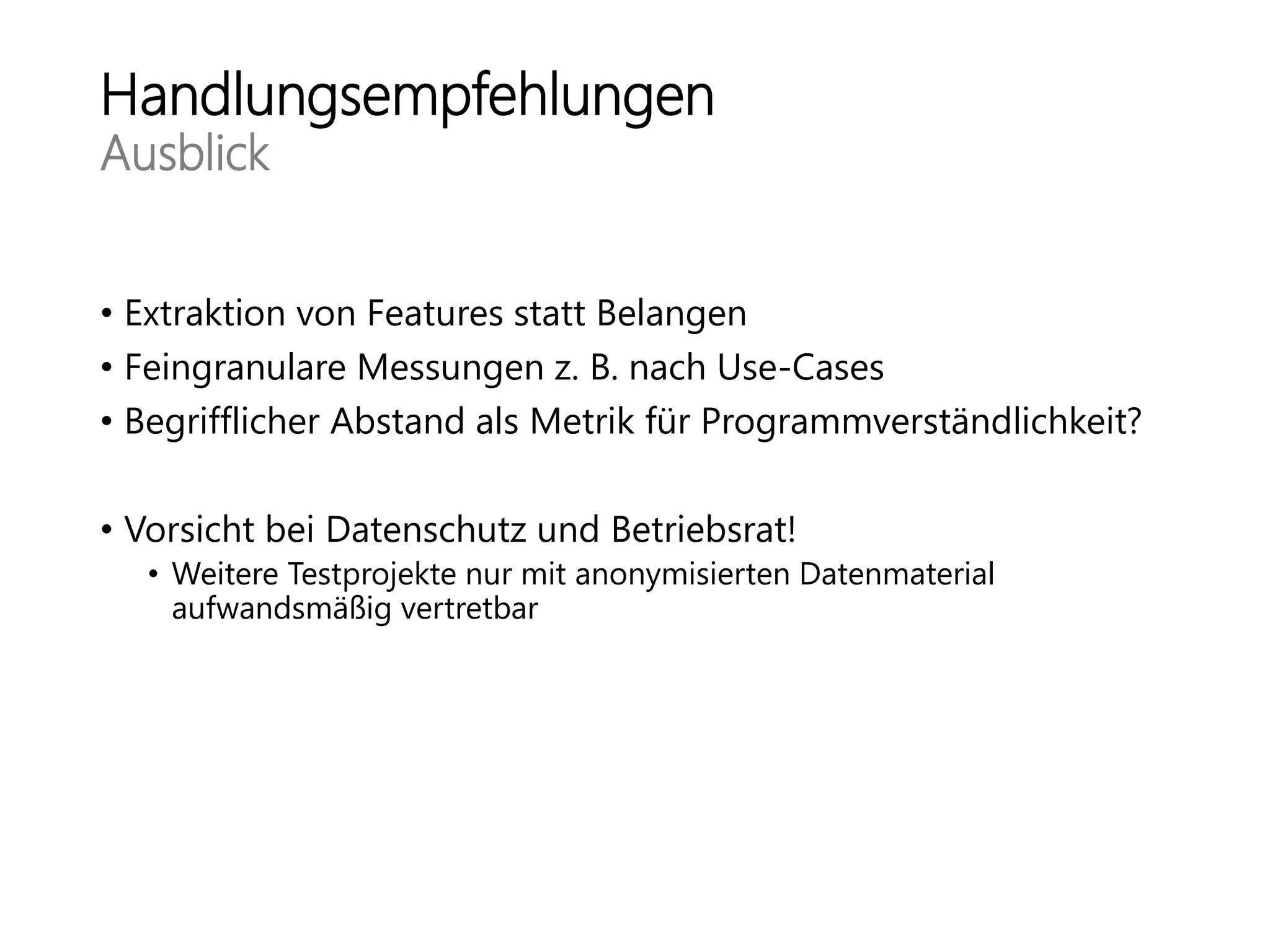

5. Handlungsempfehlungen
6. Zusammenfassung

3. Grundlegendes

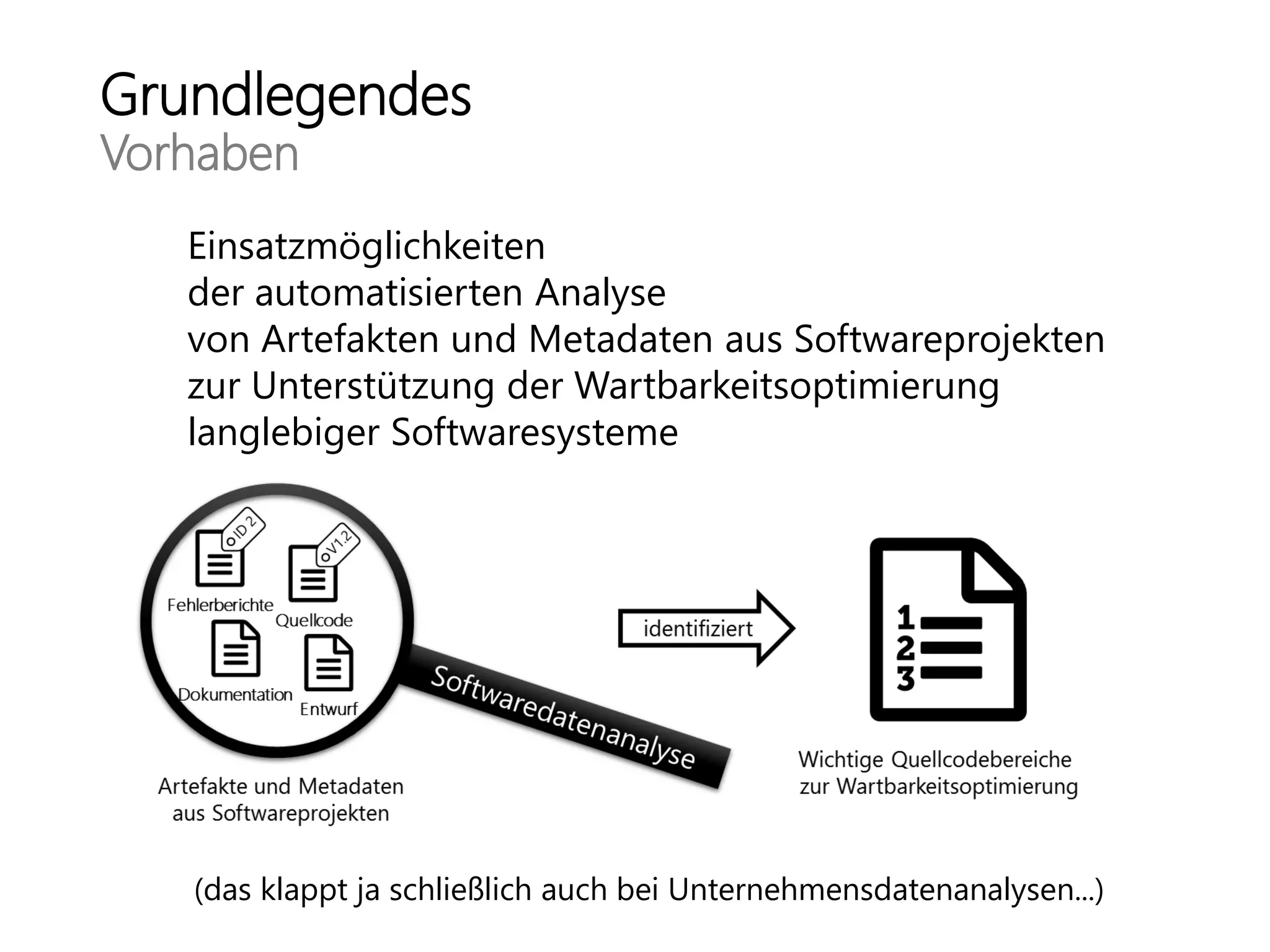

4. Grundlegendes
Vorhaben
Einsatzmöglichkeiten
der automatisierten Analyse
von Artefakten und Metadaten aus Softwareprojekten
zur Unterstützung der Wartbarkeitsoptimierung
langlebiger Softwaresysteme
(das klappt ja schließlich auch bei Unternehmensdatenanalysen...)

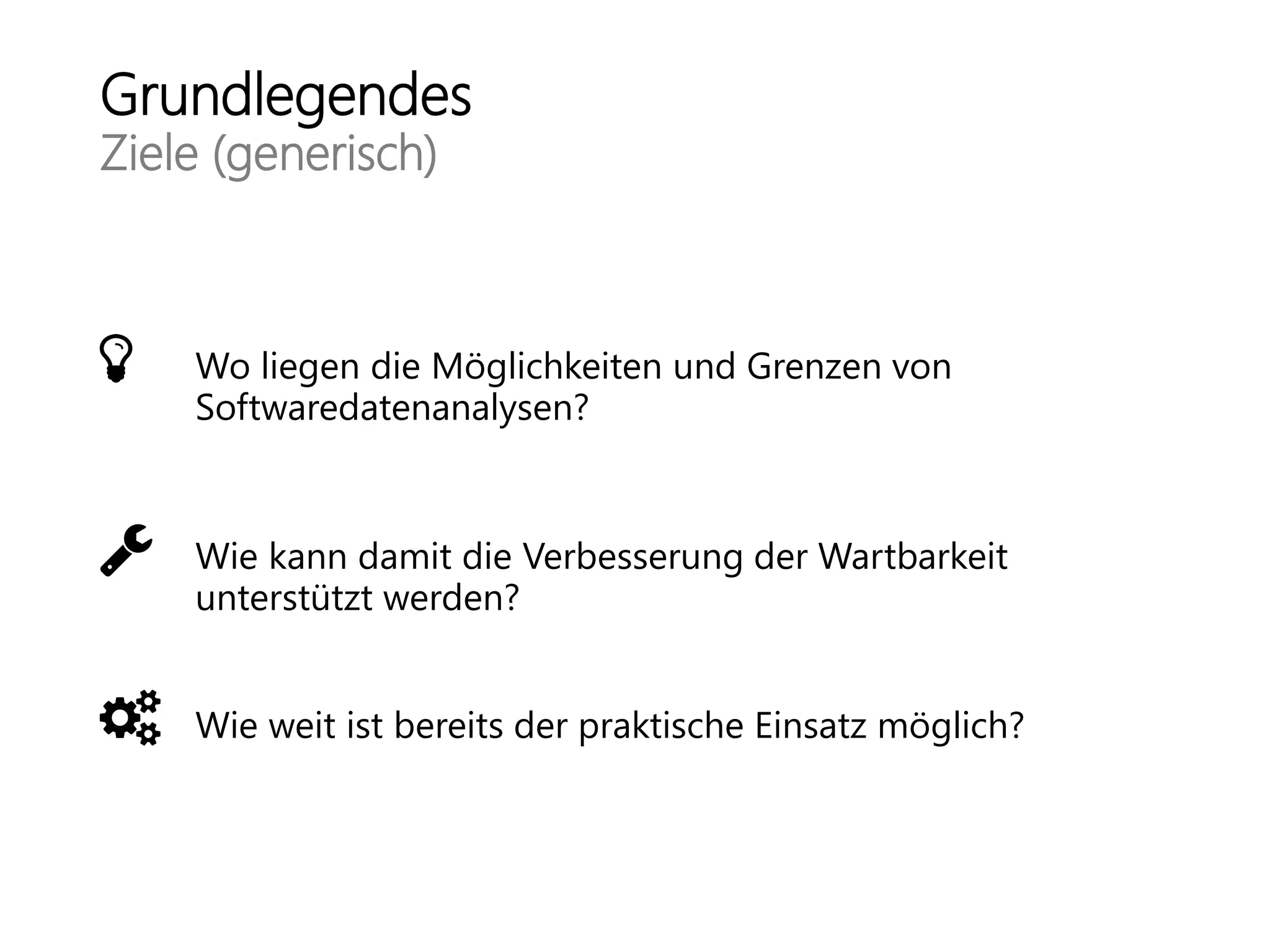

5. Grundlegendes
Ziele (generisch)
Wo liegen die Möglichkeiten und Grenzen von
Softwaredatenanalysen?
Wie kann damit die Verbesserung der Wartbarkeit
unterstützt werden?
Wie weit ist bereits der praktische Einsatz möglich?

6. Softwaredatenanalyse

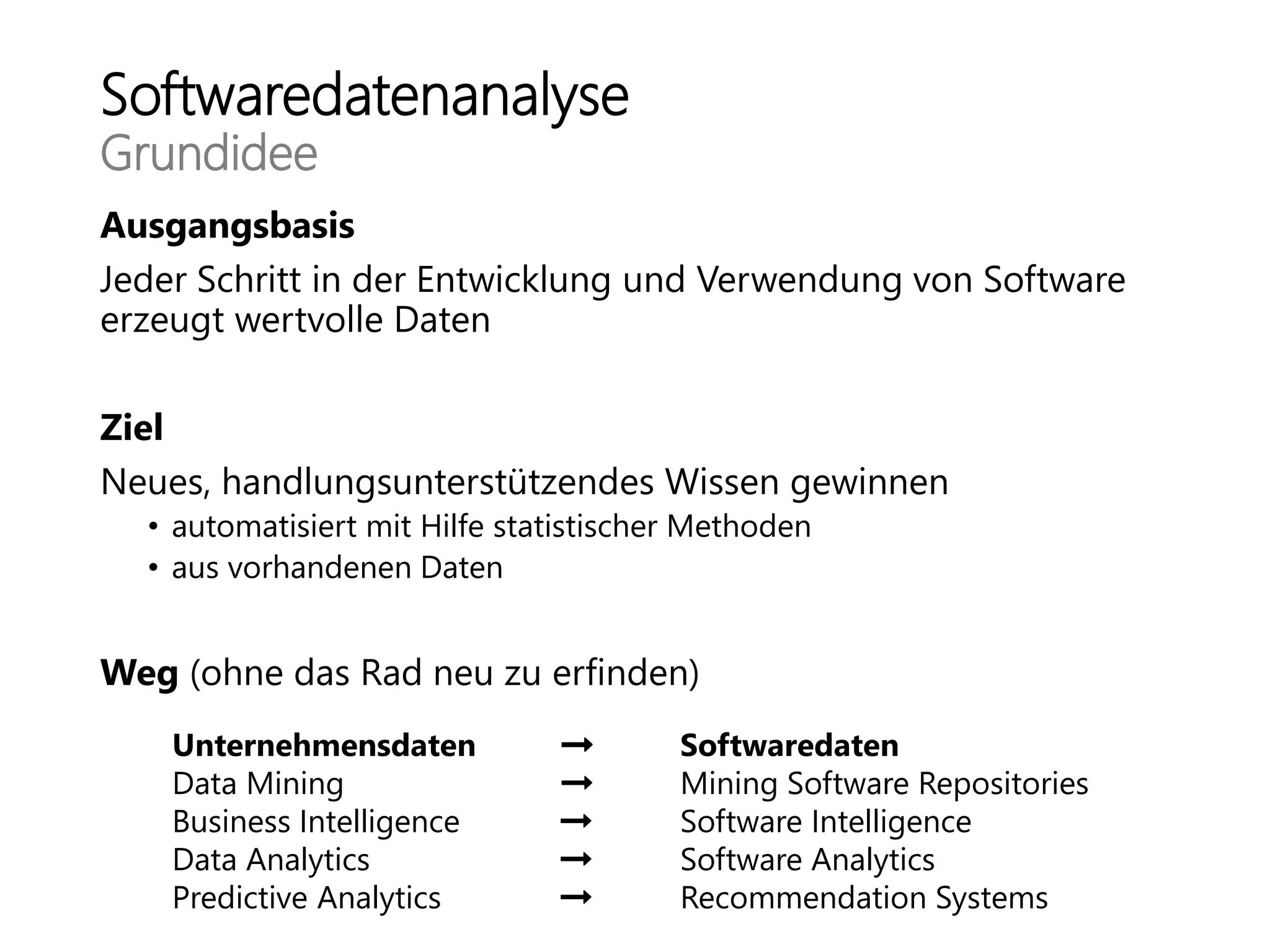

7. Softwaredatenanalyse
Grundidee
Ausgangsbasis
Jeder Schritt in der Entwicklung und Verwendung von Software
erzeugt wertvolle Daten
Ziel
Neues, handlungsunterstützendes Wissen gewinnen
• automatisiert mit Hilfe statistischer Methoden
• aus vorhandenen Daten
Weg (ohne das Rad neu zu erfinden)
Unternehmensdaten Softwaredaten
Data Mining Mining Software Repositories
Business Intelligence Software Intelligence
Data Analytics Software Analytics
Predictive Analytics Recommendation Systems

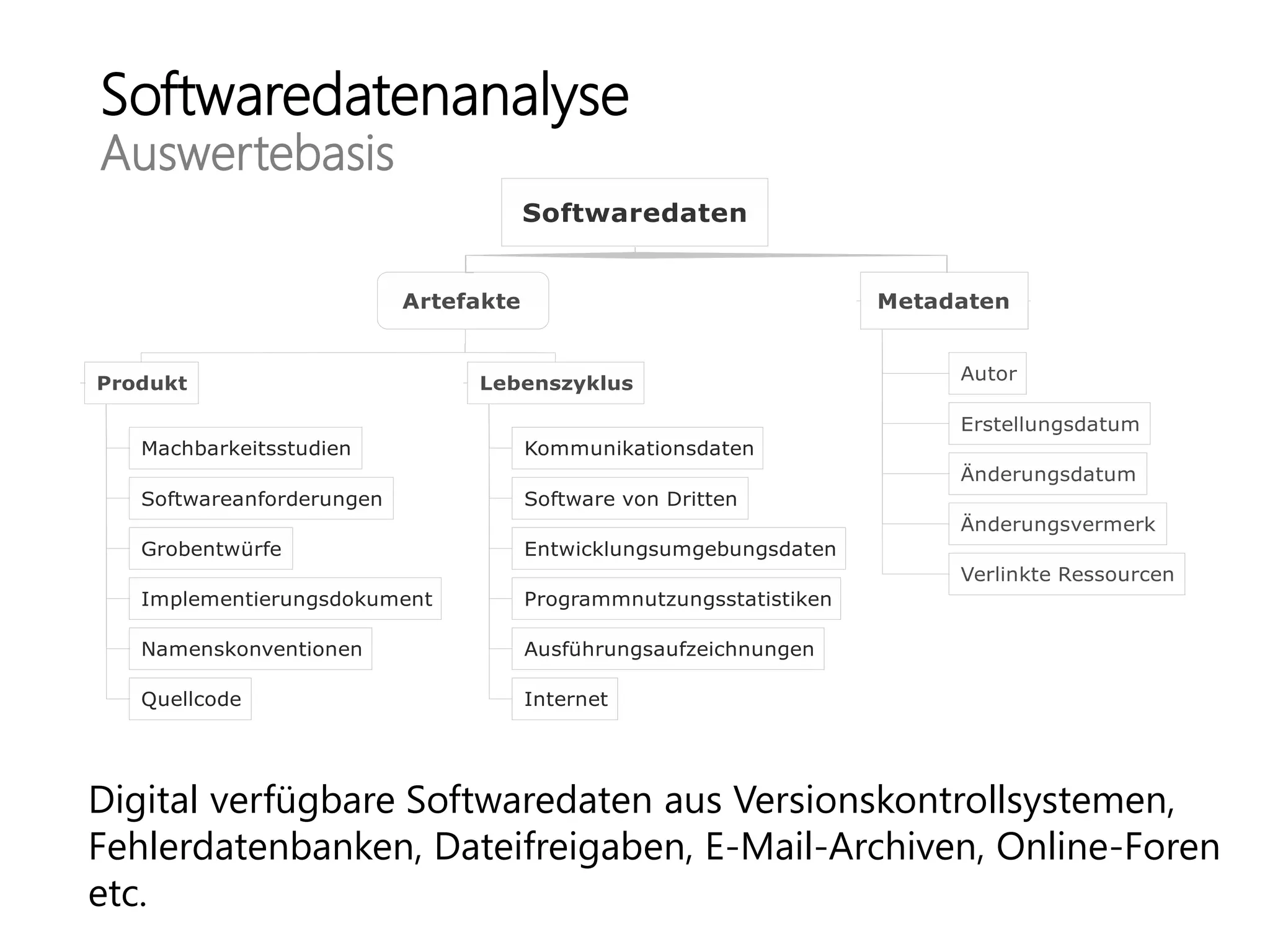

8. Softwaredatenanalyse
Auswertebasis
Softwaredaten
Artefakte
Produkt
Machbarkeitsstudien
Softwareanforderungen
Grobentwürfe
Implementierungsdokument
Namenskonventionen
Quellcode
Lebenszyklus
Kommunikationsdaten
Software von Dritten
Entwicklungsumgebungsdaten
Programmnutzungsstatistiken
Ausführungsaufzeichnungen
Internet
Metadaten
Autor
Erstellungsdatum
Änderungsdatum
Änderungsvermerk
Verlinkte Ressourcen
Digital verfügbare Softwaredaten aus Versionskontrollsystemen,
Fehlerdatenbanken, Dateifreigaben, E-Mail-Archiven, Online-Foren
etc.

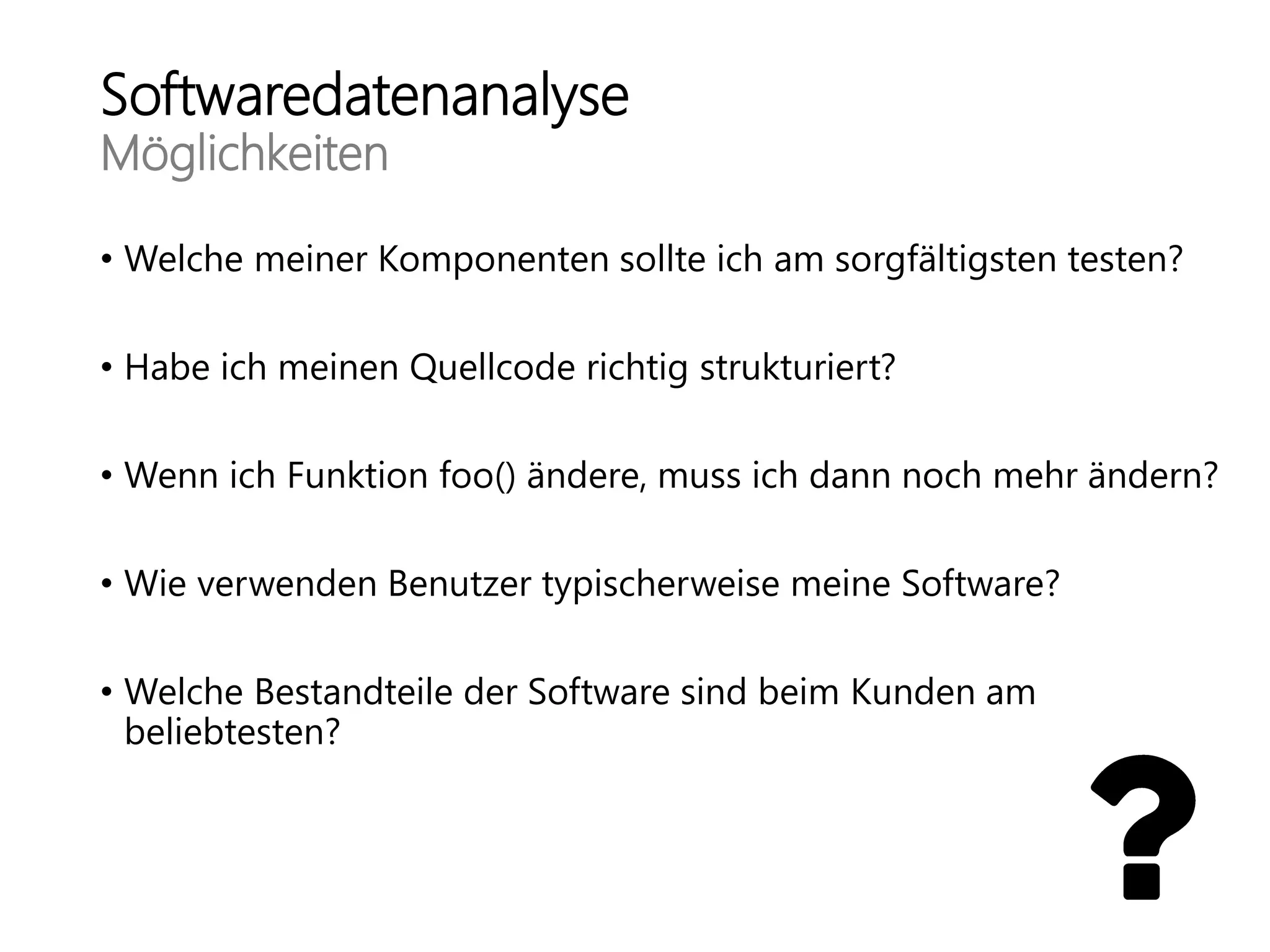

9. Softwaredatenanalyse
Möglichkeiten
• Welche meiner Komponenten sollte ich am sorgfältigsten testen?
• Habe ich meinen Quellcode richtig strukturiert?
• Wenn ich Funktion foo() ändere, muss ich dann noch mehr ändern?
• Wie verwenden Benutzer typischerweise meine Software?
• Welche Bestandteile der Software sind beim Kunden am
beliebtesten?

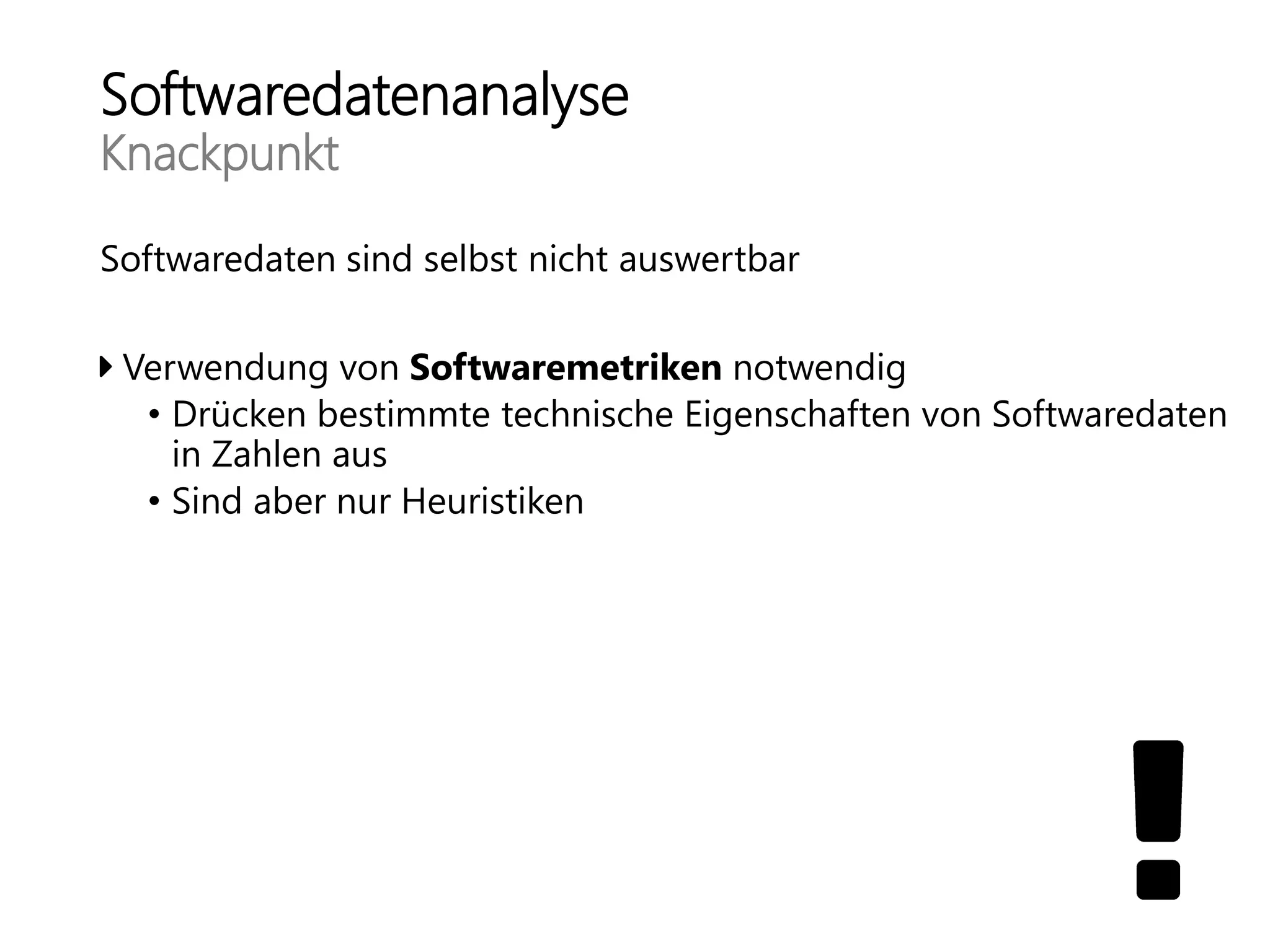

10. Softwaredatenanalyse
Knackpunkt
Softwaredaten sind selbst nicht auswertbar
Verwendung von Softwaremetriken notwendig
• Drücken bestimmte technische Eigenschaften von Softwaredaten
in Zahlen aus
• Sind aber nur Heuristiken

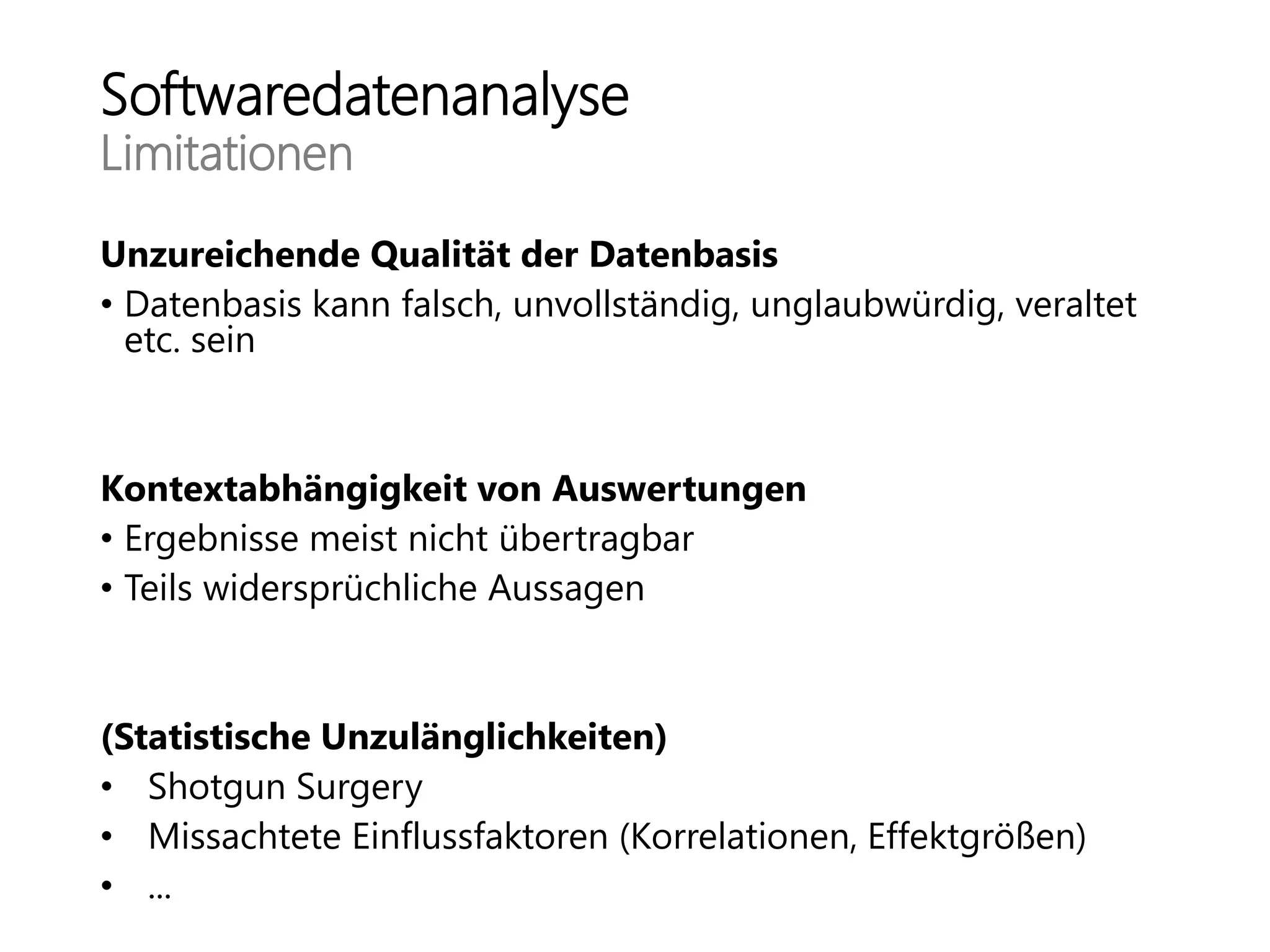

11. Softwaredatenanalyse
Limitationen
Unzureichende Qualität der Datenbasis
• Datenbasis kann falsch, unvollständig, unglaubwürdig, veraltet
etc. sein
Kontextabhängigkeit von Auswertungen
• Ergebnisse meist nicht übertragbar
• Teils widersprüchliche Aussagen
(Statistische Unzulänglichkeiten)
• Shotgun Surgery
• Missachtete Einflussfaktoren (Korrelationen, Effektgrößen)
• ...

12. Softwaredatenanalyse
Was nun?
„Keine auf Empirie basierende Untersuchung
kann ein „allumfassendes Ergebnis“ liefern.“
Betrand Meyer
⇒ Ende des Vortrags? Nein!
Aktives Gegensteuern durch:
 Einschränkung der kontextabhängigen Messergebnisse
 Möglichkeit der manuellen Datenbewertung

13. Wartbarkeitsoptimierung

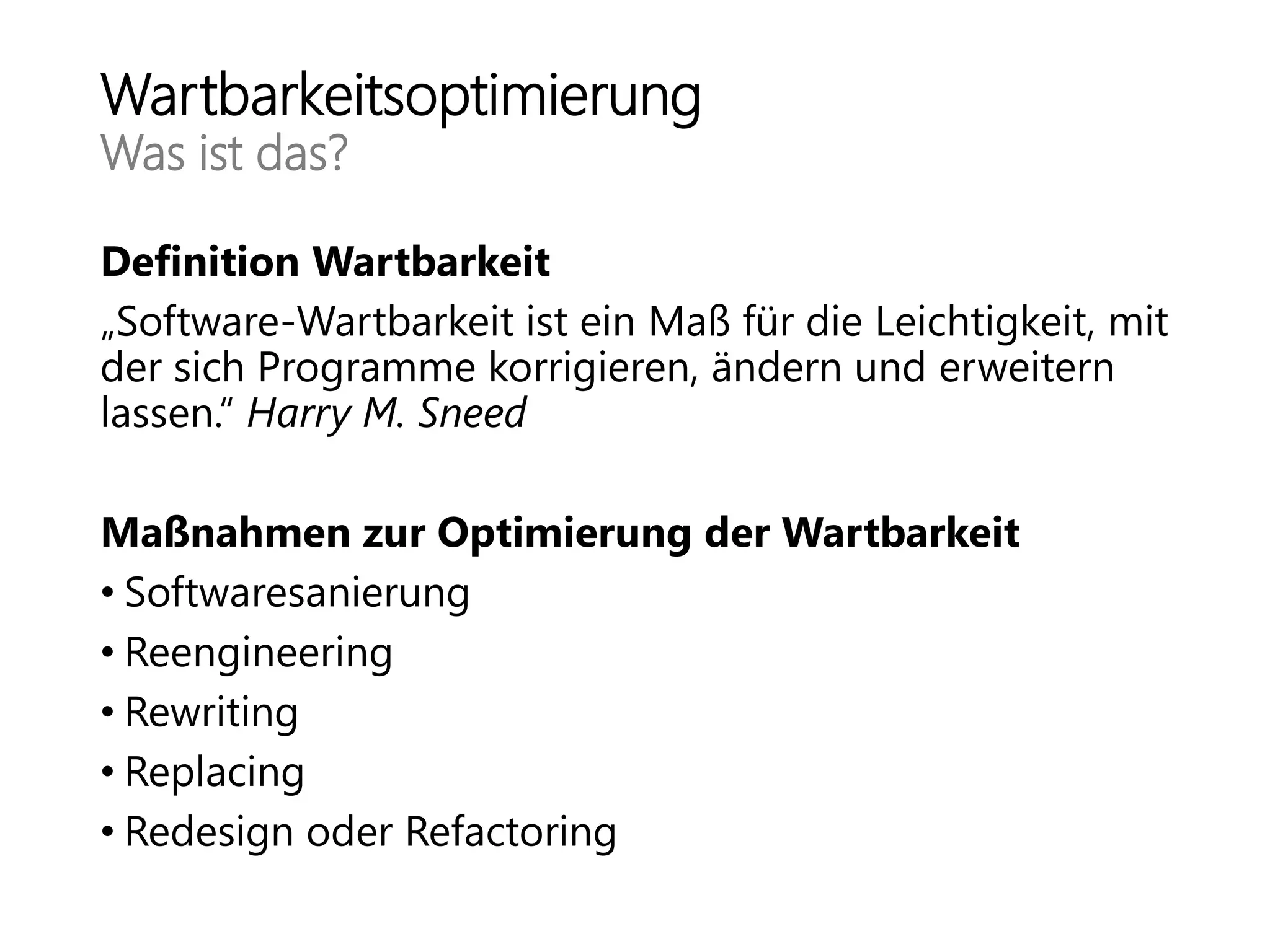

14. Wartbarkeitsoptimierung
Was ist das?
Definition Wartbarkeit
„Software-Wartbarkeit ist ein Maß für die Leichtigkeit, mit
der sich Programme korrigieren, ändern und erweitern
lassen.“ Harry M. Sneed
Maßnahmen zur Optimierung der Wartbarkeit
• Softwaresanierung
• Reengineering
• Rewriting
• Replacing
• Redesign oder Refactoring

15. Wartbarkeitsoptimierung
„State of the Art“ Wartbarkeitsmessung

16. Wartbarkeitsoptimierung
„State of the Art“ Wartbarkeitsmessung

17. Wartbarkeitsoptimierung
„State of the Art“ Wartbarkeitsmessung

18. Wartbarkeitsoptimierung
„State of the Art“ Wartbarkeitsmessung

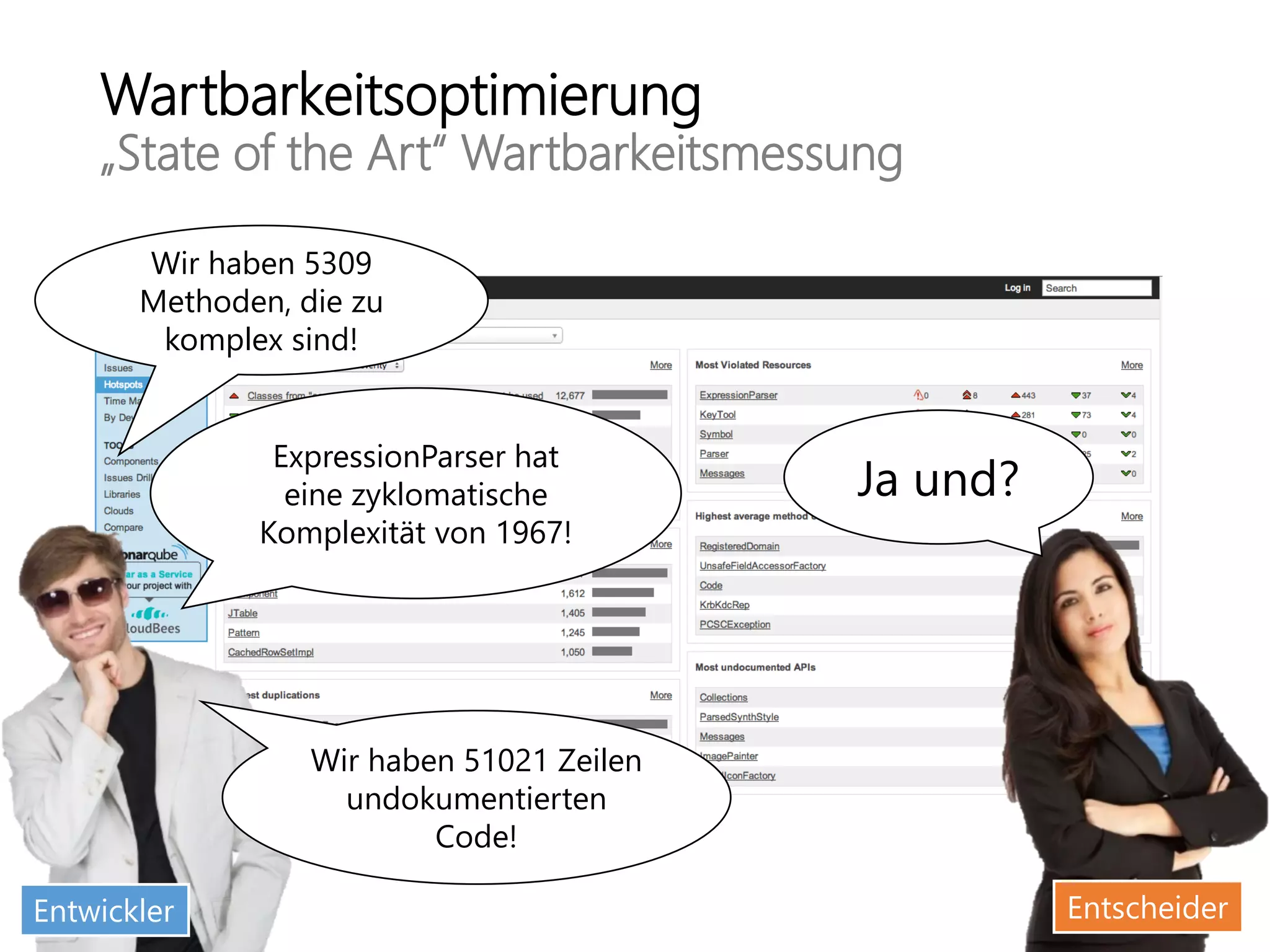

19. Wartbarkeitsoptimierung
„State of the Art“ Wartbarkeitsmessung
Wir haben 5309
Methoden, die zu
komplex sind!
Wir haben 51021 Zeilen
undokumentierten
Code!
Ja und?
Entwickler Entscheider
ExpressionParser hat
eine zyklomatische
Komplexität von 1967!

20. Wartbarkeitsoptimierung
Lösungsvision
Entwickler EntscheiderAnalyst
NetMAPI.cpp hat
eine zyklomatische
Komplexität von 47!
Zukünftige
Änderungen an der
E-Mailfunktion
können teuer werden
OK, aber das
Risiko gehe
ich ein!

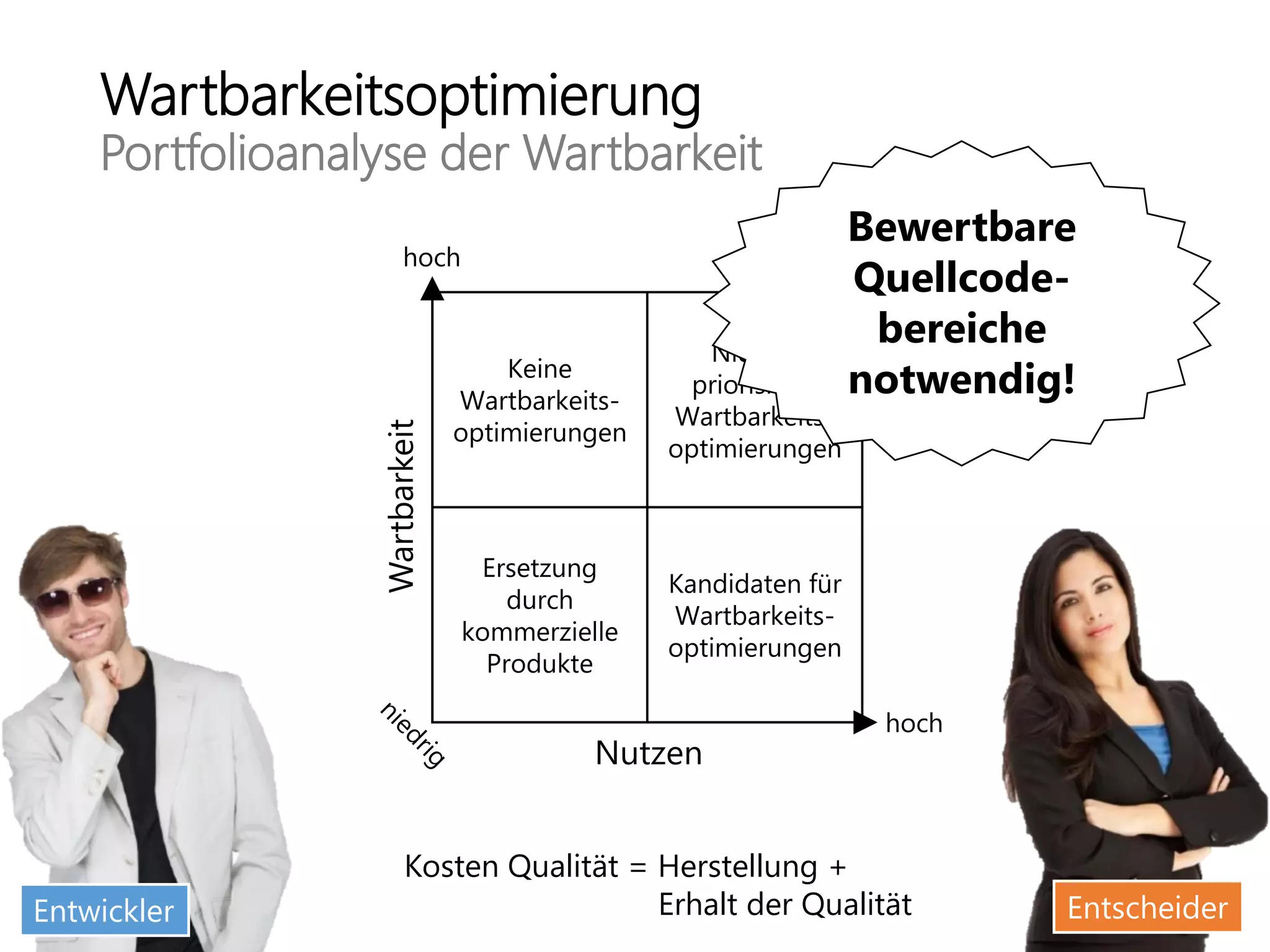

21. Wartbarkeitsoptimierung
Portfolioanalyse der Wartbarkeit
Entwickler Entscheider
Keine
Wartbarkeits-
optimierungen
Niedrig
priorisierte
Wartbarkeits-
optimierungen
Ersetzung
durch
kommerzielle
Produkte
Kandidaten für
Wartbarkeits-
optimierungen
Wartbarkeit
Nutzen
hoch
hoch
Kosten Qualität = Herstellung +
Erhalt der Qualität
Bewertbare
Quellcode-
bereiche
notwendig!

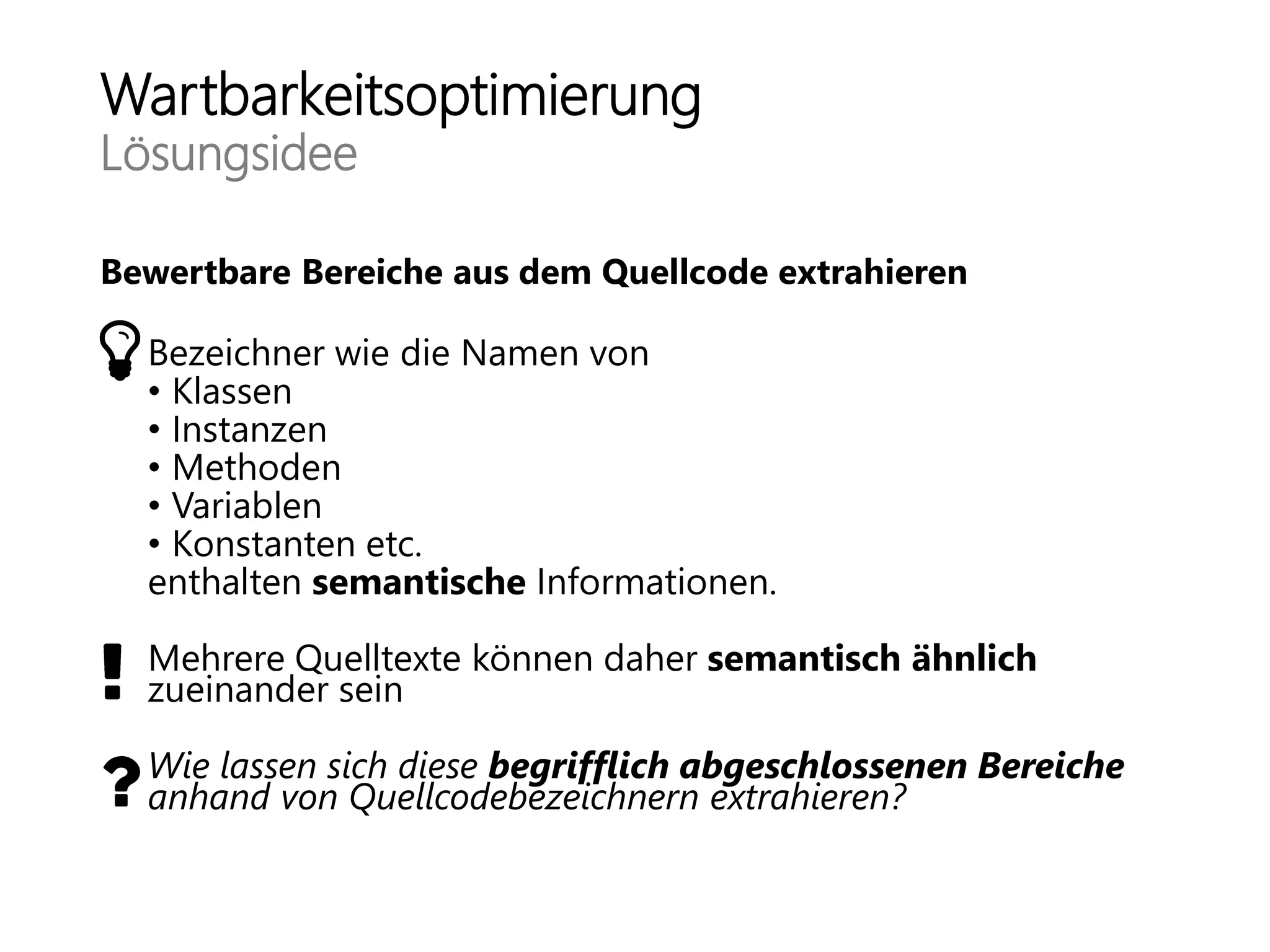

22. Wartbarkeitsoptimierung
Lösungsidee
Bewertbare Bereiche aus dem Quellcode extrahieren
Bezeichner wie die Namen von
• Klassen
• Instanzen
• Methoden
• Variablen
• Konstanten etc.
enthalten semantische Informationen.
Mehrere Quelltexte können daher semantisch ähnlich
zueinander sein
Wie lassen sich diese begrifflich abgeschlossenen Bereiche
anhand von Quellcodebezeichnern extrahieren?

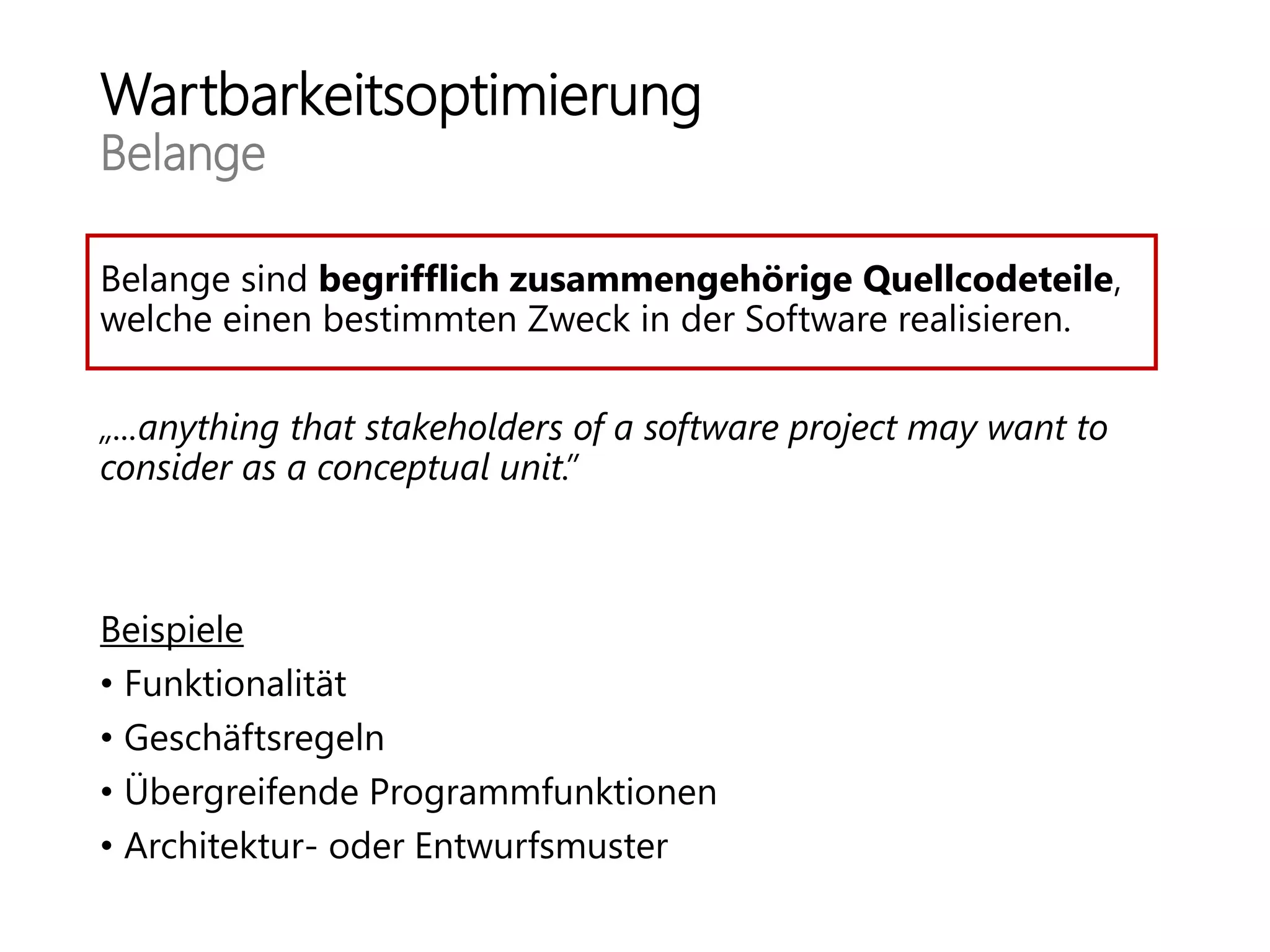

23. Wartbarkeitsoptimierung
Belange
Belange sind begrifflich zusammengehörige Quellcodeteile,
welche einen bestimmten Zweck in der Software realisieren.
„...anything that stakeholders of a software project may want to
consider as a conceptual unit.”
Beispiele
• Funktionalität
• Geschäftsregeln
• Übergreifende Programmfunktionen
• Architektur- oder Entwurfsmuster

24. Wartbarkeitsoptimierung
Lösungsumsetzung
Wartbarkeit
Wartbarkeit
Wartbarkeit
Nutzen
Wartbarkeit
Wartbarkeit pro
Quellcodedatei
niedrig
hoch
niedrig
hoch
niedrig
hoch hoch
hoch
Überprüfte
Wartbarkeit
pro Belang
Wirtschaftliche
Priorisierung der
Wartbarkeitsoptimierungen
Rechnungs-
erstellung
Kunden-
verwaltung
Fehlerproto-
kollierung
Messung der
Wartbarkeit
Begriffliche
Gruppierung
Manuelle
Bewertung
Priorisierung
nach Nutzen
Wartbarkeit
pro Belang
Hohe DatenqualitätNiedrige Datenqualität
Niedrige DatenquantitätHohe Datenquantität
Bei Gelegenheit
weiter verbessern
Nichts tun
Refactorings
durchführen
Fehlerproto-
kollierung Kunden-
verwaltung
Rechnungs-
erstellung
Rechnungs-
erstellung
Kunden-
verwaltung
Fehlerproto-
kollierung

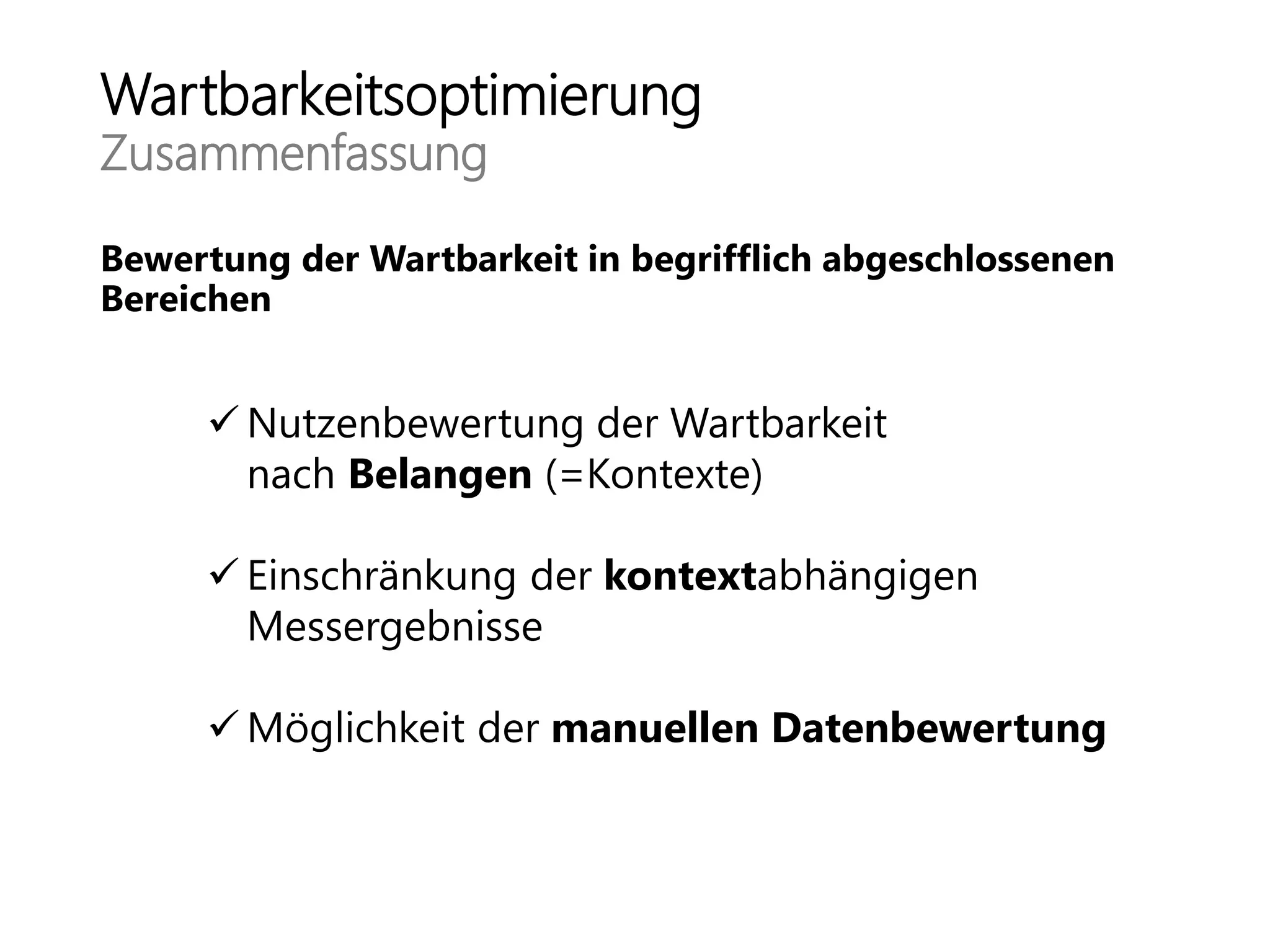

25. Wartbarkeitsoptimierung
Zusammenfassung
Bewertung der Wartbarkeit in begrifflich abgeschlossenen
Bereichen
 Nutzenbewertung der Wartbarkeit
nach Belangen (=Kontexte)
 Einschränkung der kontextabhängigen
Messergebnisse
 Möglichkeit der manuellen Datenbewertung

26. Fallstudie

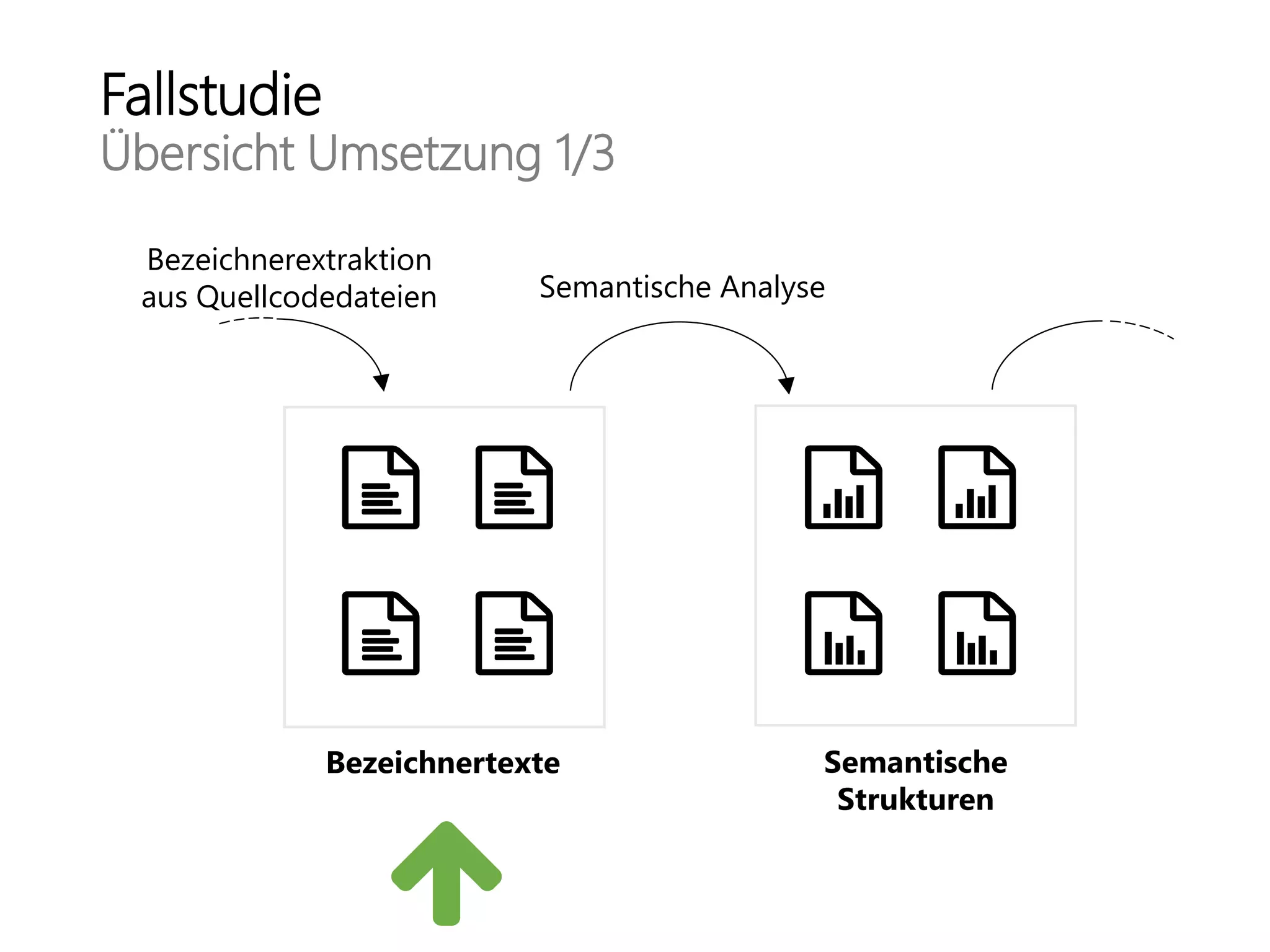

27. Fallstudie
Übersicht Umsetzung 1/3
Bezeichnertexte Semantische
Strukturen
Semantische Analyse
Bezeichnerextraktion
aus Quellcodedateien

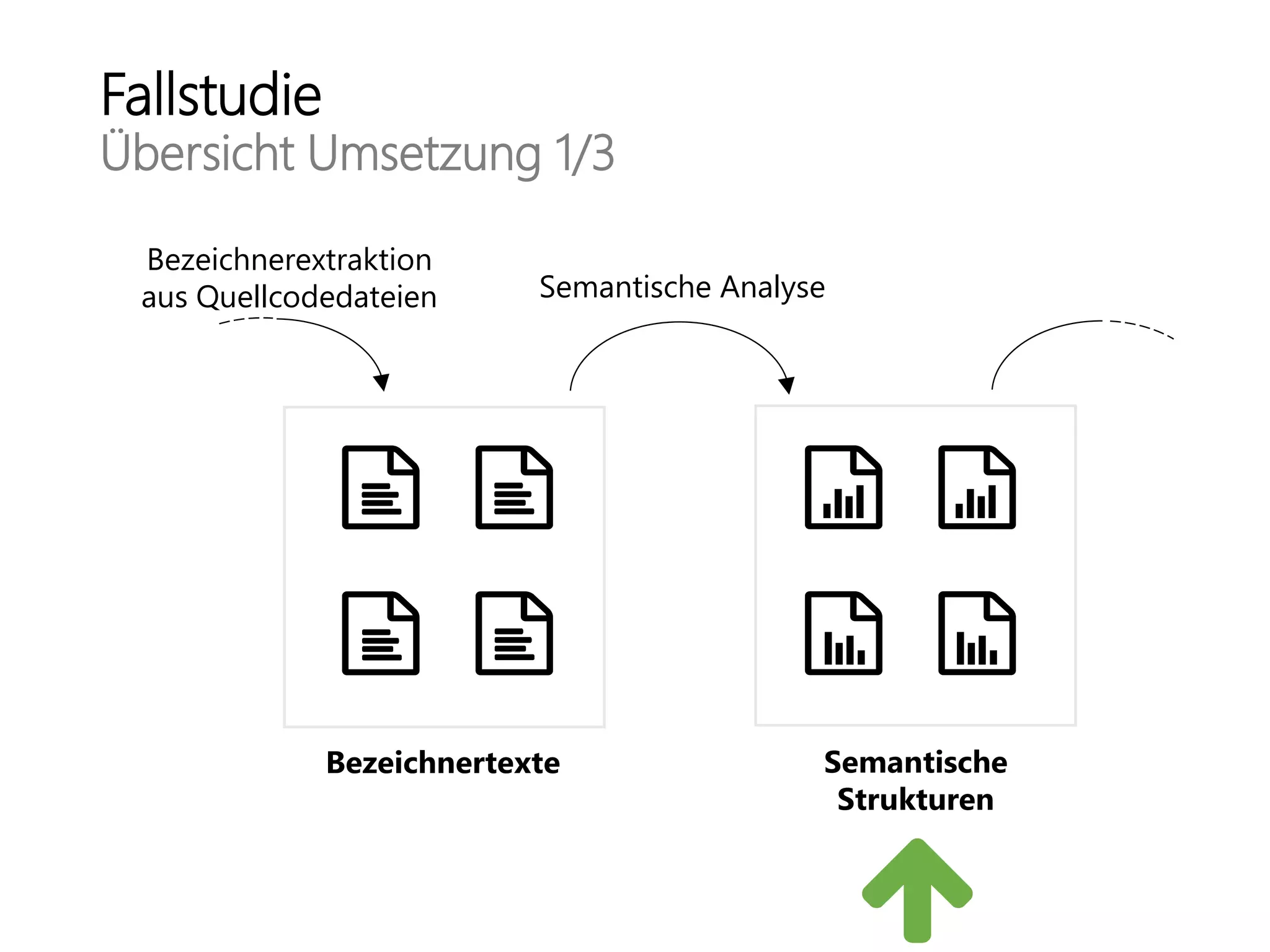

28. Bezeichnertexte Semantische
Strukturen
Semantische Analyse
Bezeichnerextraktion
aus Quellcodedateien
Fallstudie
Übersicht Umsetzung 1/3

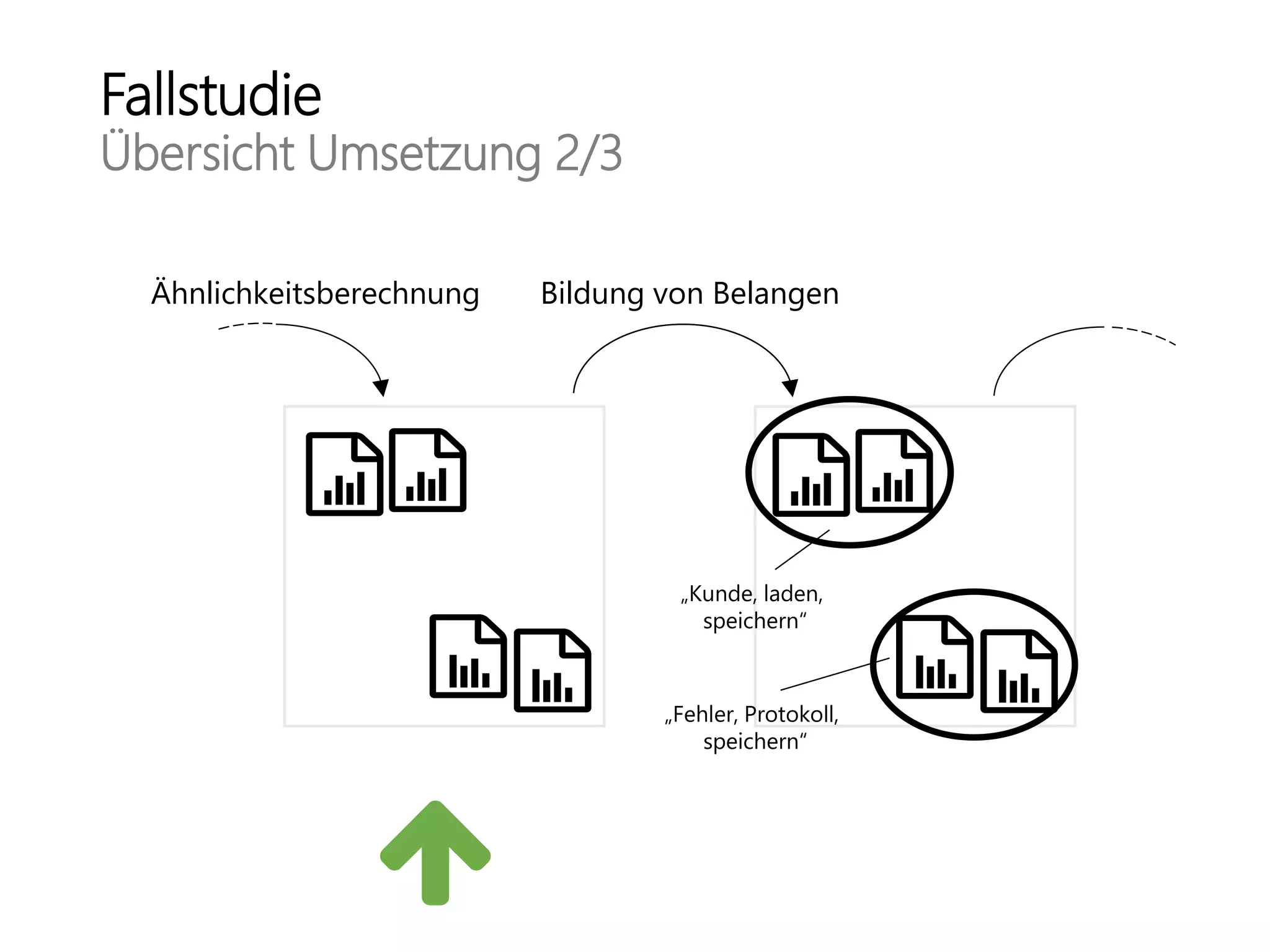

29. Fallstudie
Übersicht Umsetzung 2/3

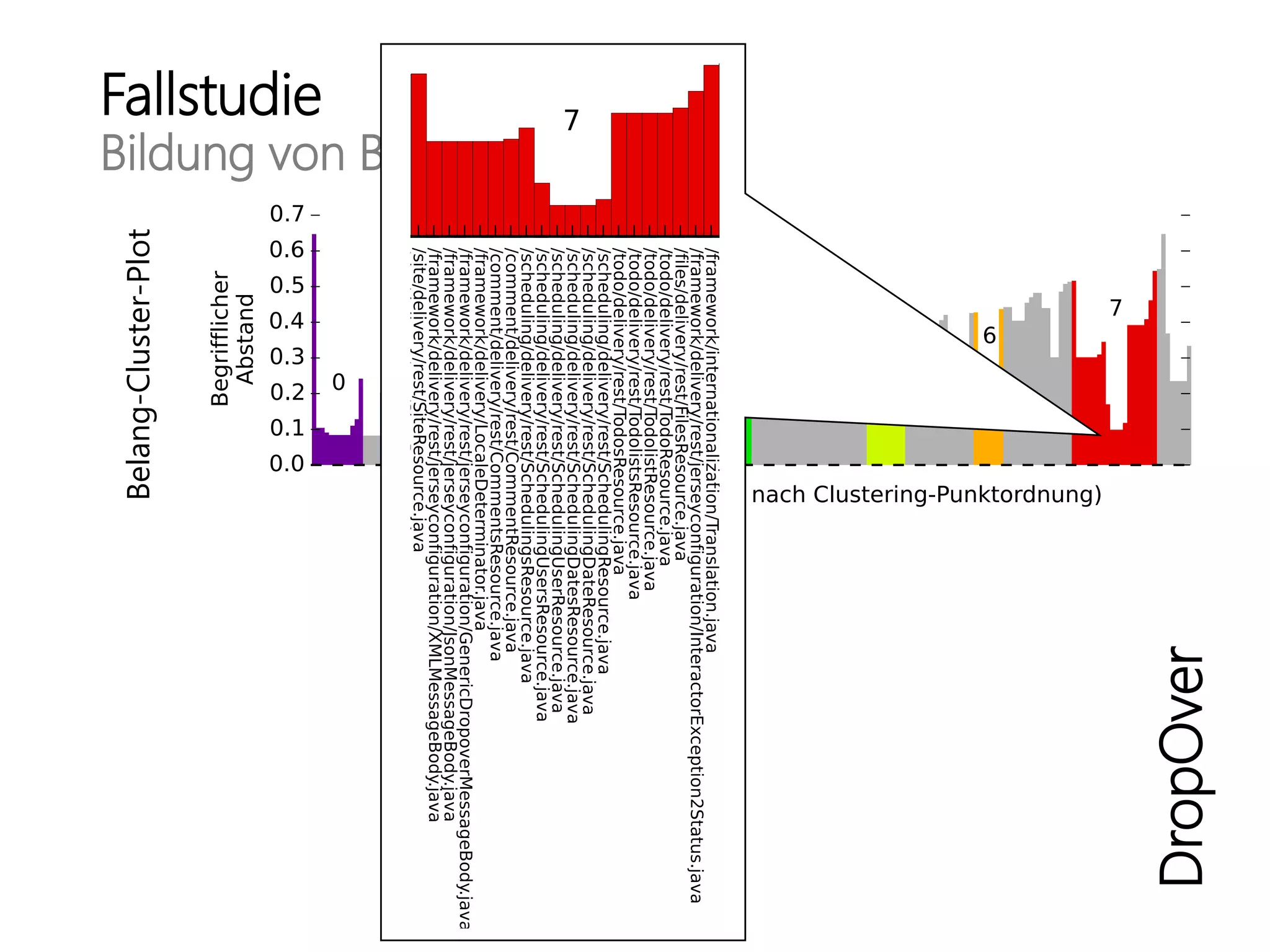

Bildung von Belangen
„Fehler, Protokoll,
speichern“

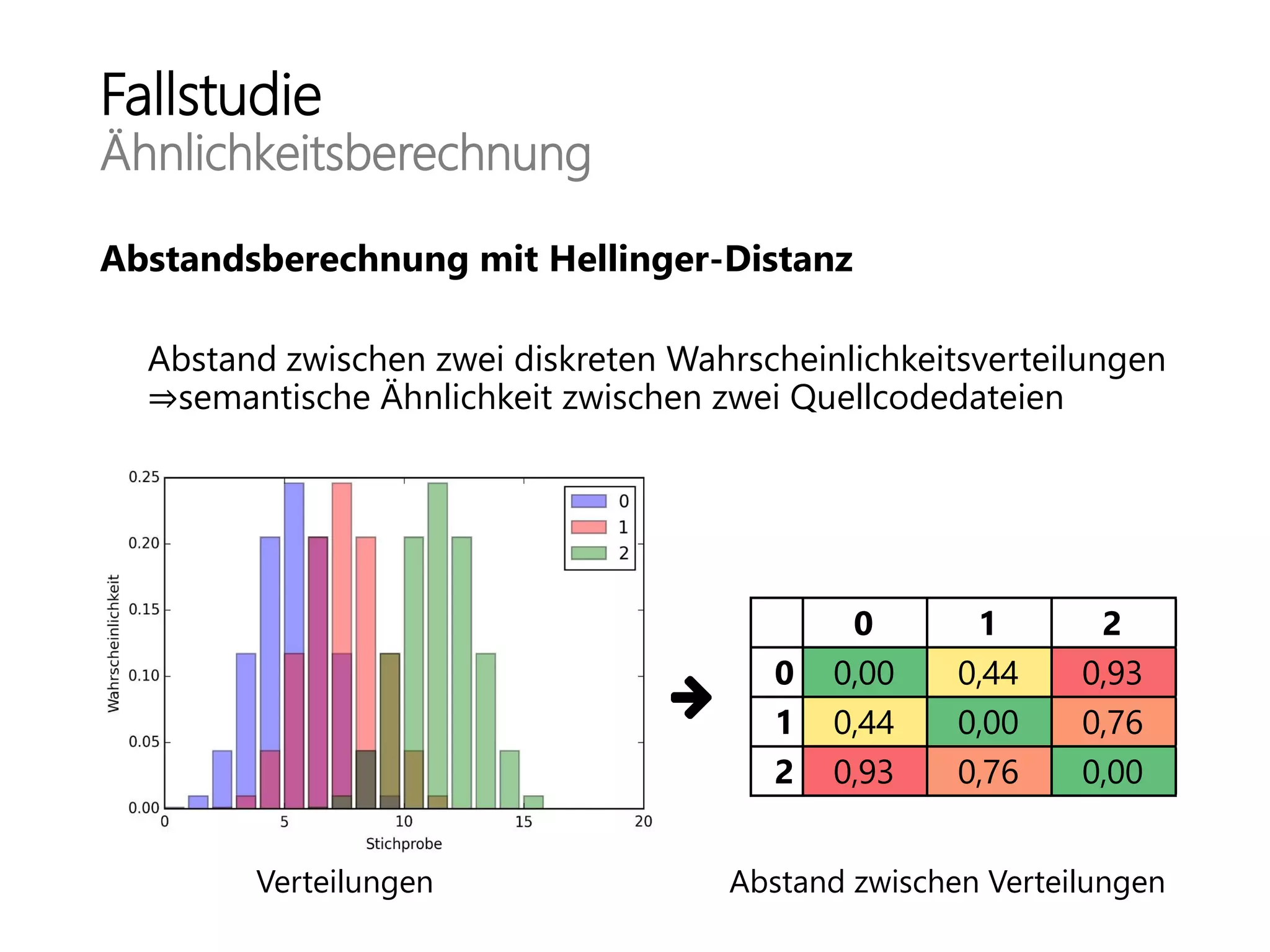

Ähnlichkeitsberechnung
„Kunde, laden,
speichern“

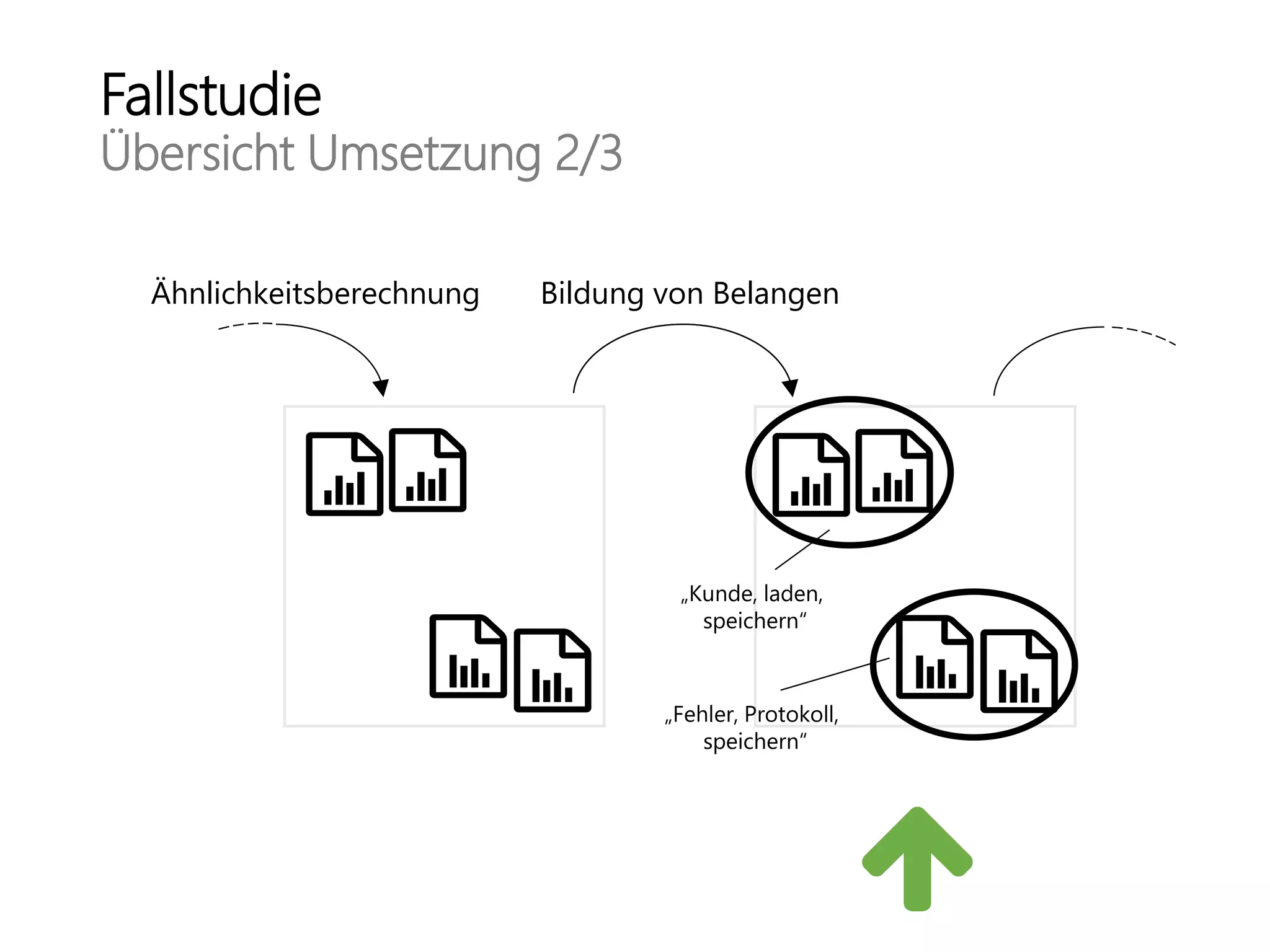

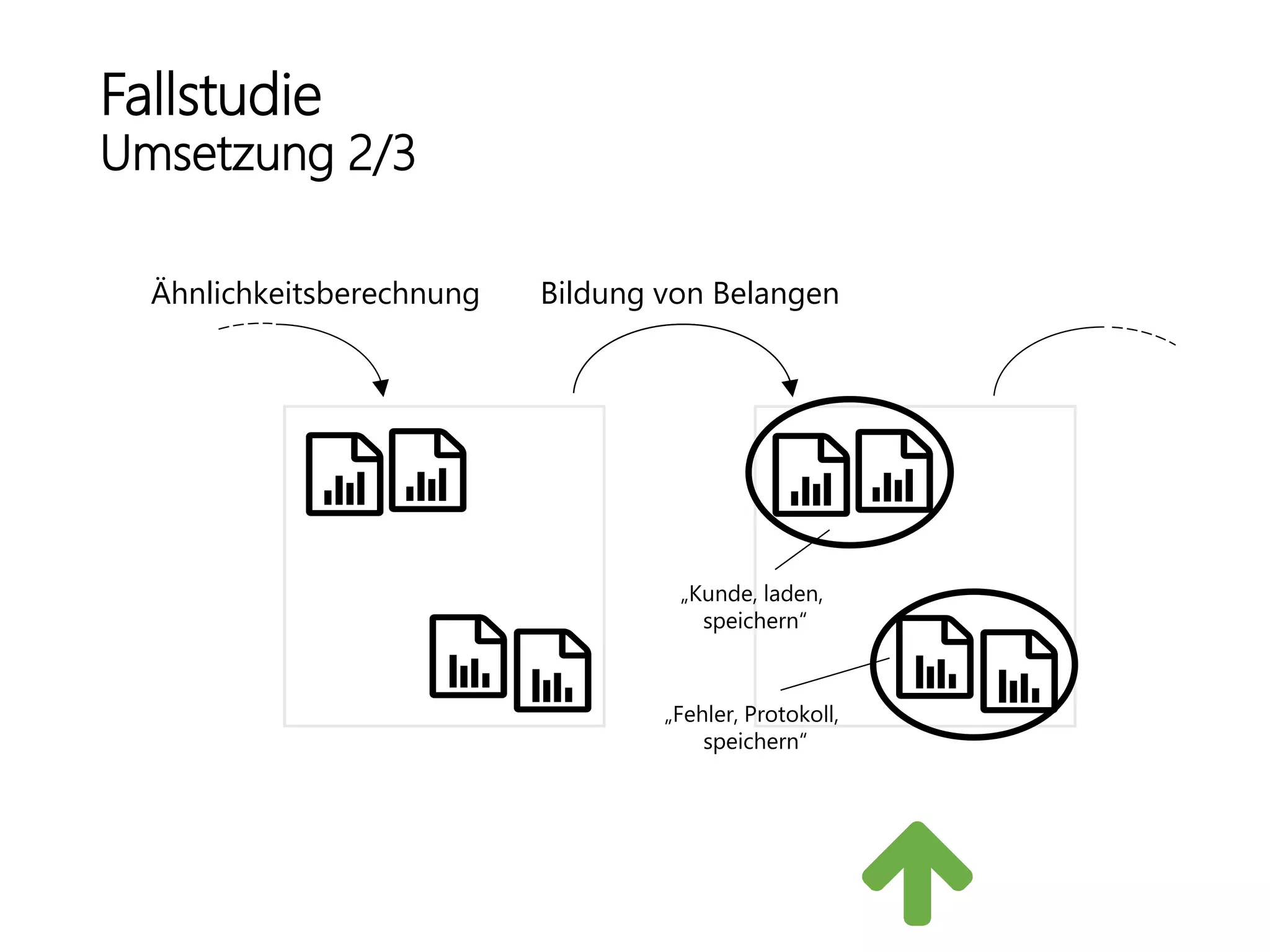

30. Fallstudie
Übersicht Umsetzung 2/3
Bildung von Belangen
„Fehler, Protokoll,
speichern“
Ähnlichkeitsberechnung
„Kunde, laden,
speichern“

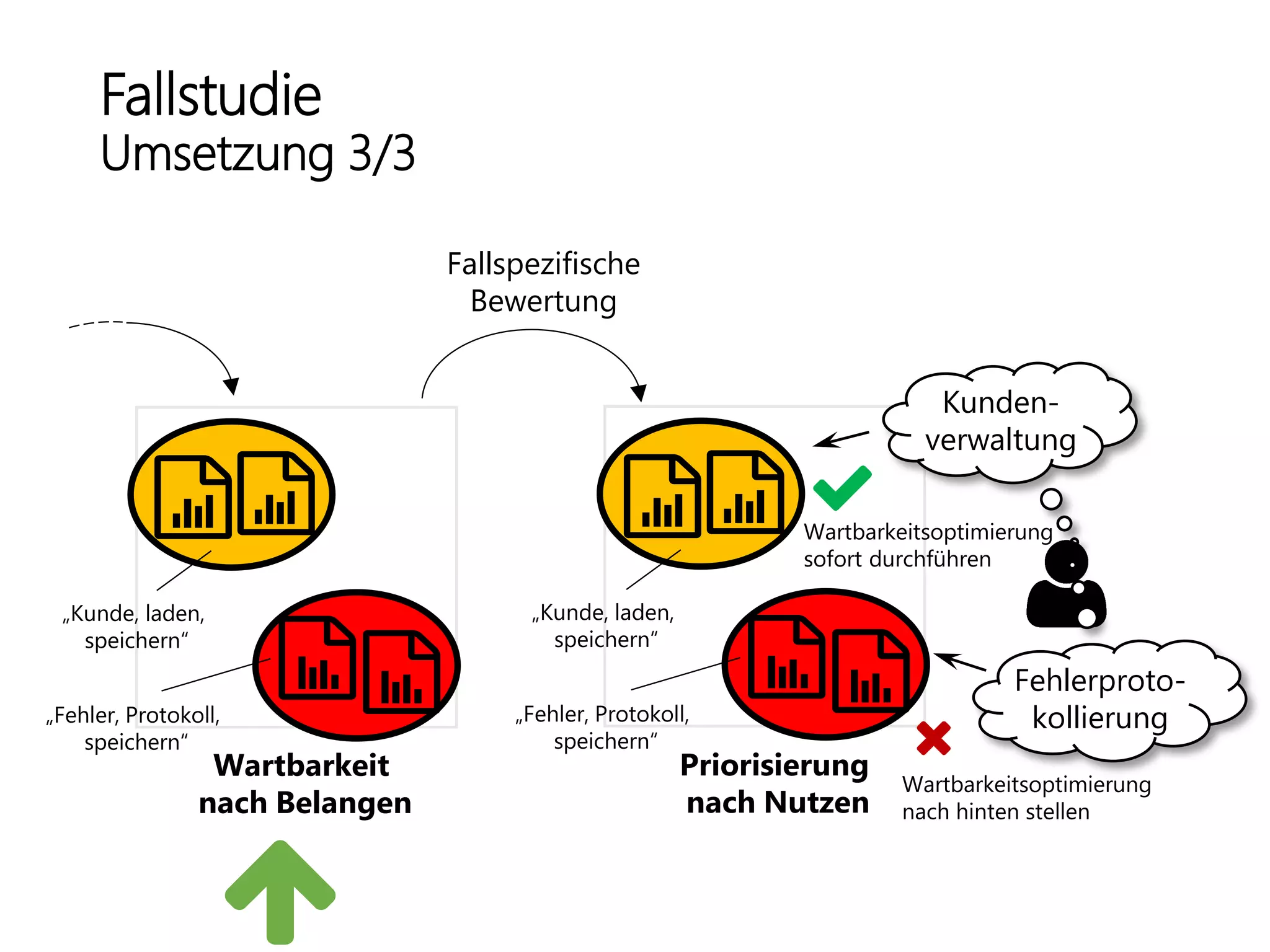

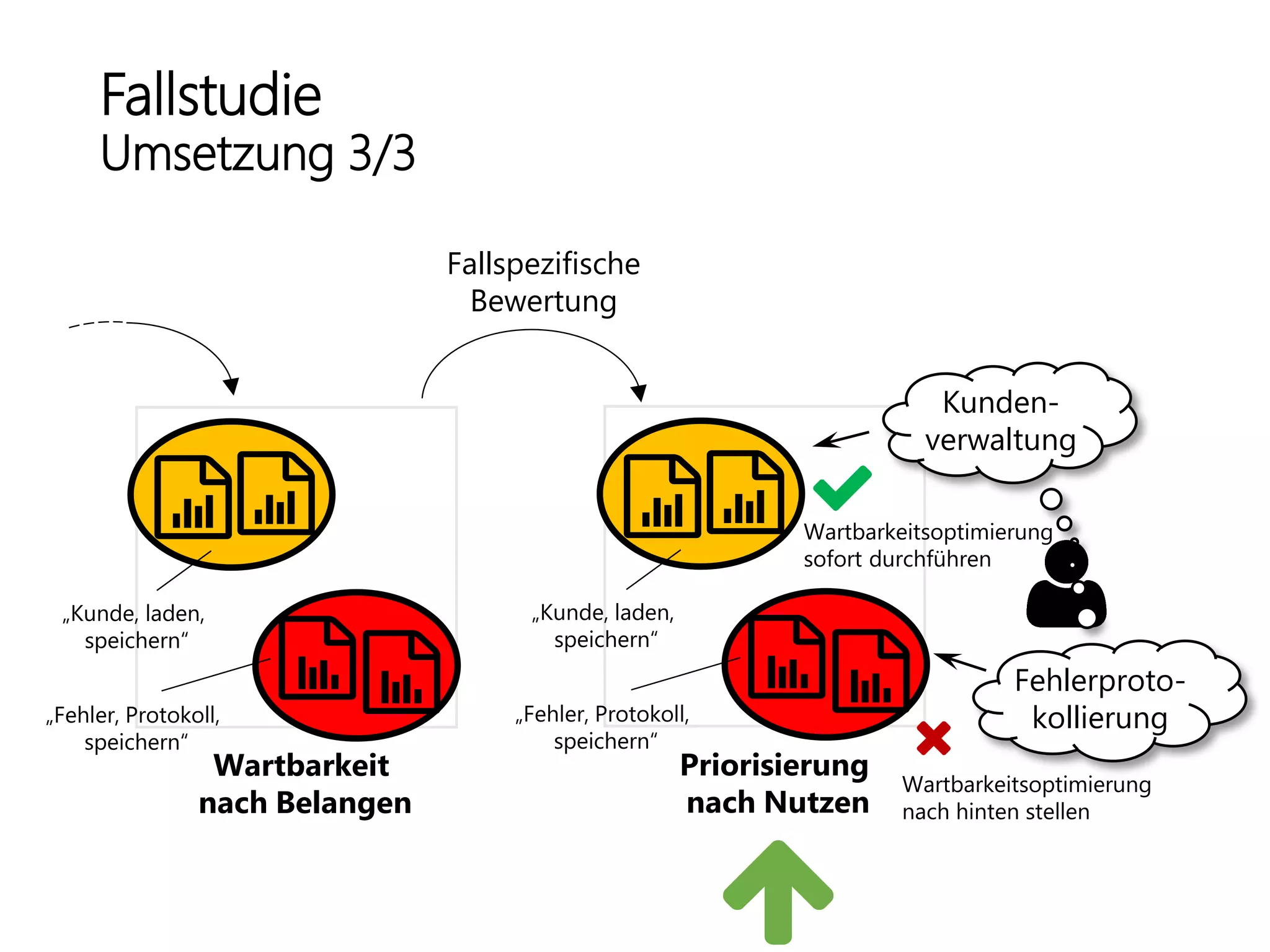

31. Fallstudie
Übersicht Umsetzung 3/3
Wartbarkeit
nach Belangen
Priorisierung
nach Nutzen
Wartbarkeitsoptimierung
sofort durchführen
Wartbarkeitsoptimierung
nach hinten stellen
Kunden-
verwaltung
Fehlerproto-
kollierung„Fehler, Protokoll,
speichern“
Fallspezifische
Bewertung
„Kunde, laden,
speichern“
„Fehler, Protokoll,
speichern“
„Kunde, laden,
speichern“

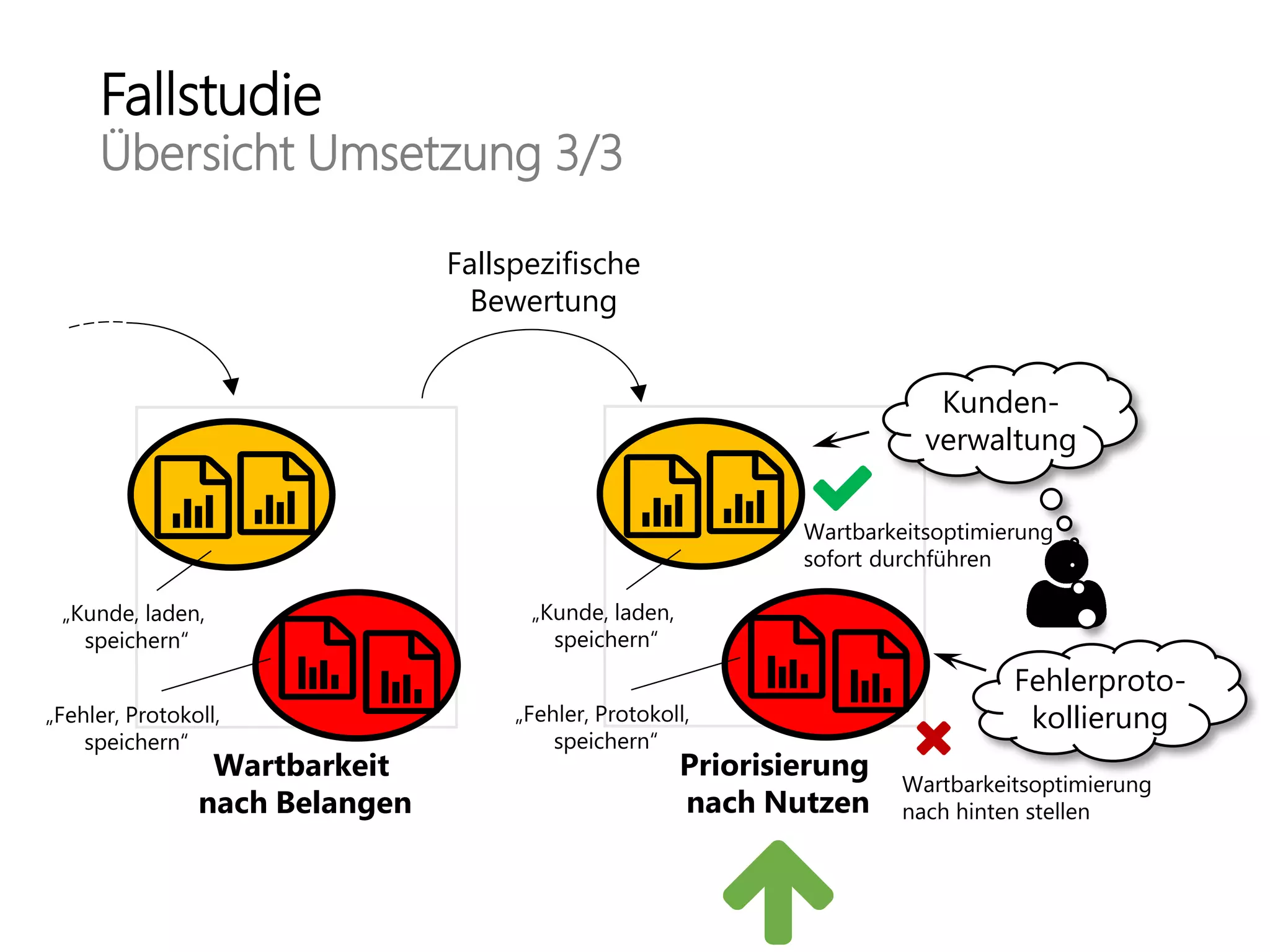

32. Fallstudie
Übersicht Umsetzung 3/3
Wartbarkeit
nach Belangen
Priorisierung
nach Nutzen
Wartbarkeitsoptimierung
sofort durchführen
Wartbarkeitsoptimierung
nach hinten stellen
Kunden-
verwaltung
Fehlerproto-
kollierung„Fehler, Protokoll,
speichern“
Fallspezifische
Bewertung
„Kunde, laden,
speichern“
„Fehler, Protokoll,
speichern“
„Kunde, laden,
speichern“

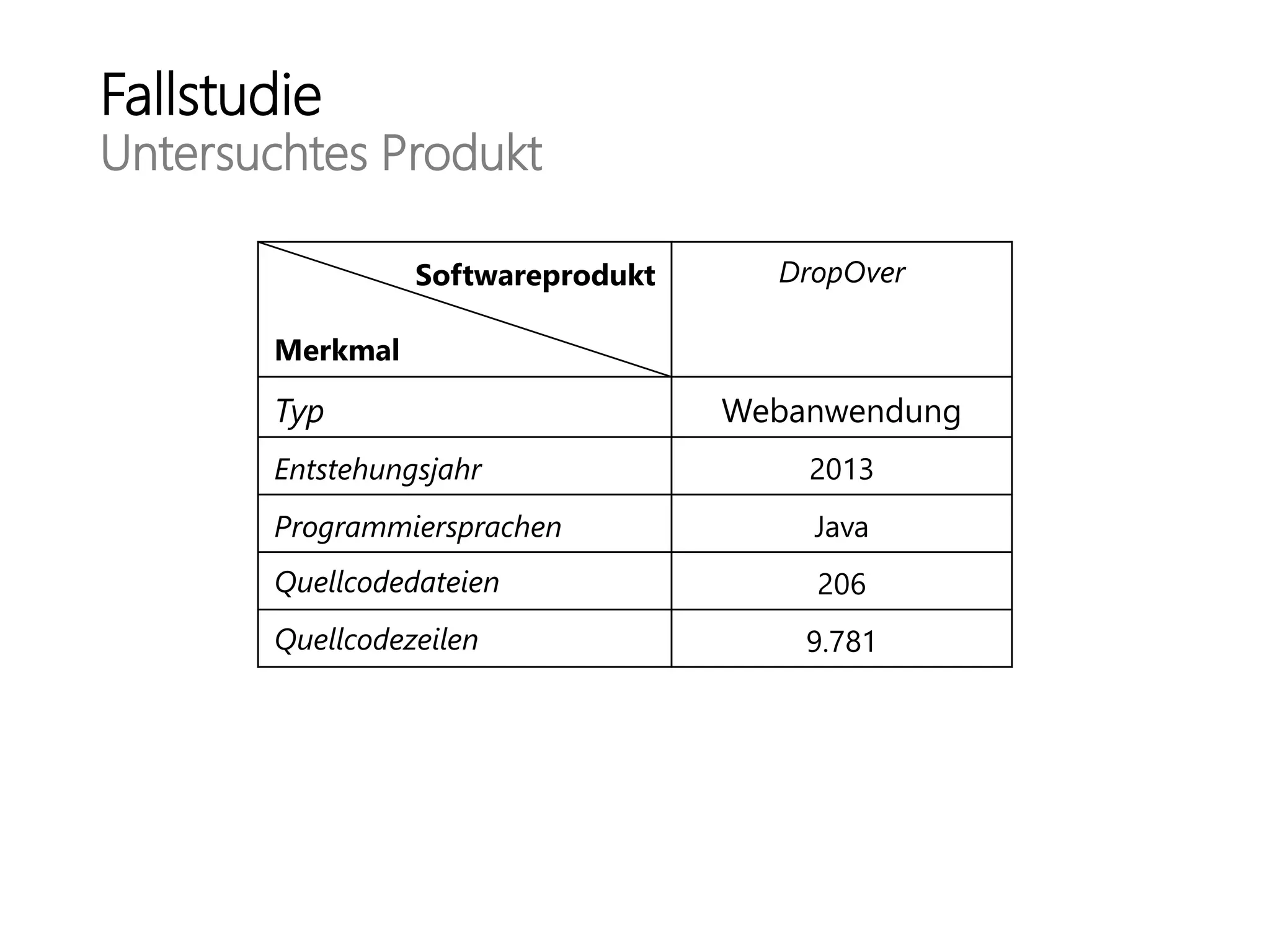

33. Fallstudie
Untersuchtes Produkt
Softwareprodukt
Merkmal
DropOver
Typ Webanwendung
Entstehungsjahr 2013
Programmiersprachen Java
Quellcodedateien 206
Quellcodezeilen 9.781

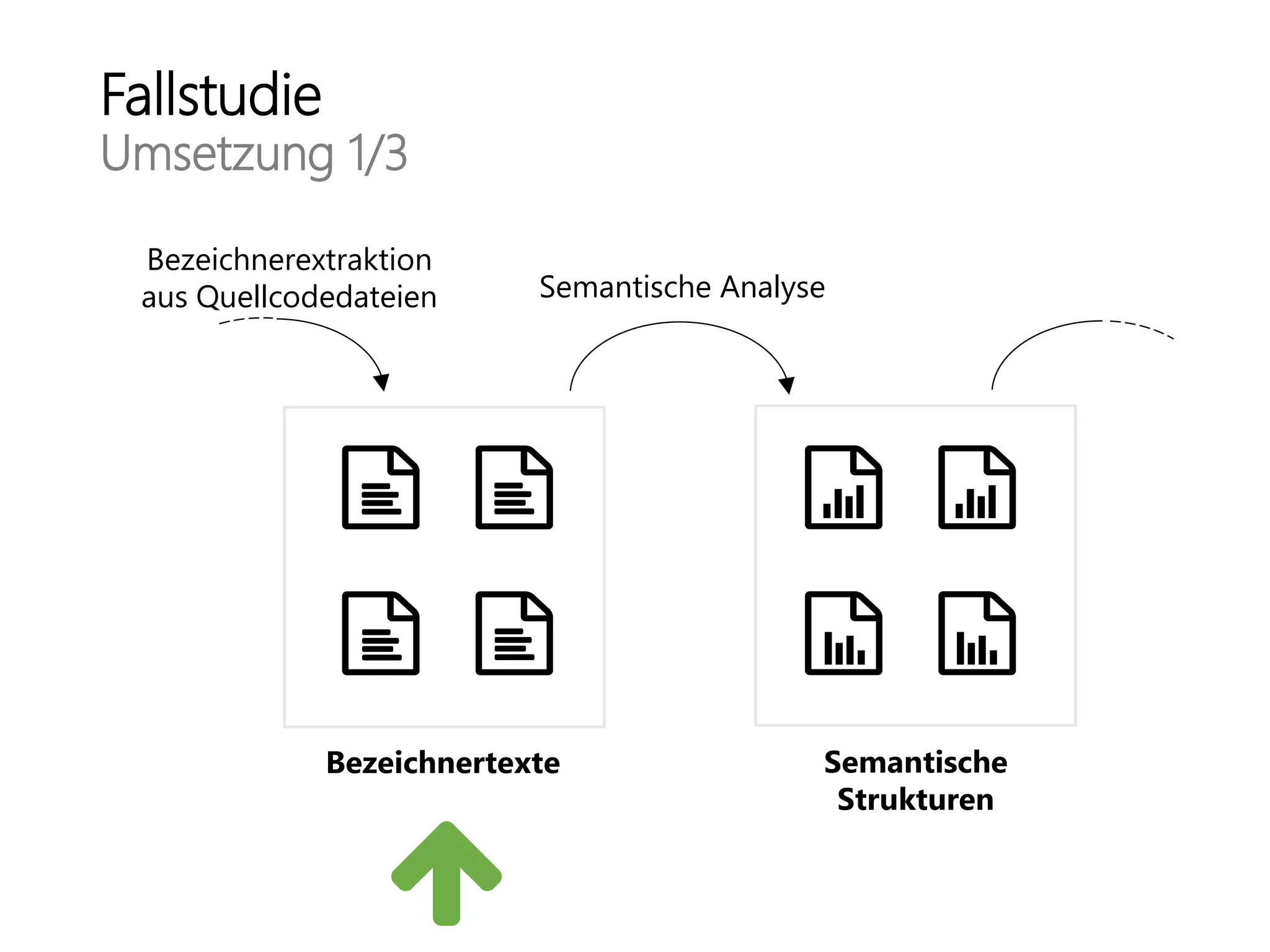

34. Fallstudie
Umsetzung 1/3
Bezeichnertexte Semantische
Strukturen
Semantische Analyse
Bezeichnerextraktion
aus Quellcodedateien

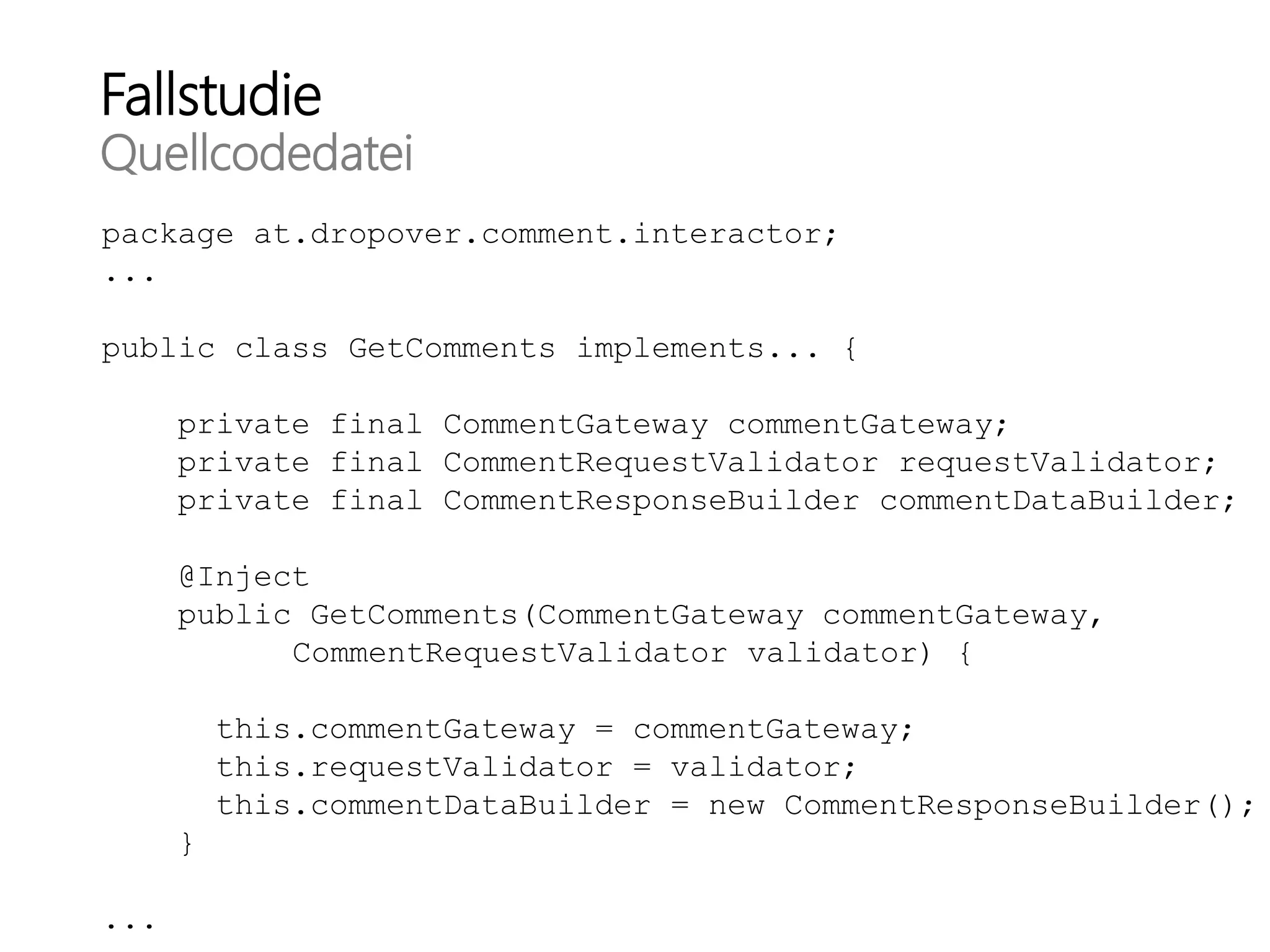

35. Fallstudie
Quellcodedatei
package at.dropover.comment.interactor;
...
public class GetComments implements... {
private final CommentGateway commentGateway;
private final CommentRequestValidator requestValidator;
private final CommentResponseBuilder commentDataBuilder;
@Inject
public GetComments(CommentGateway commentGateway,
CommentRequestValidator validator) {
this.commentGateway = commentGateway;
this.requestValidator = validator;
this.commentDataBuilder = new CommentResponseBuilder();
}
...

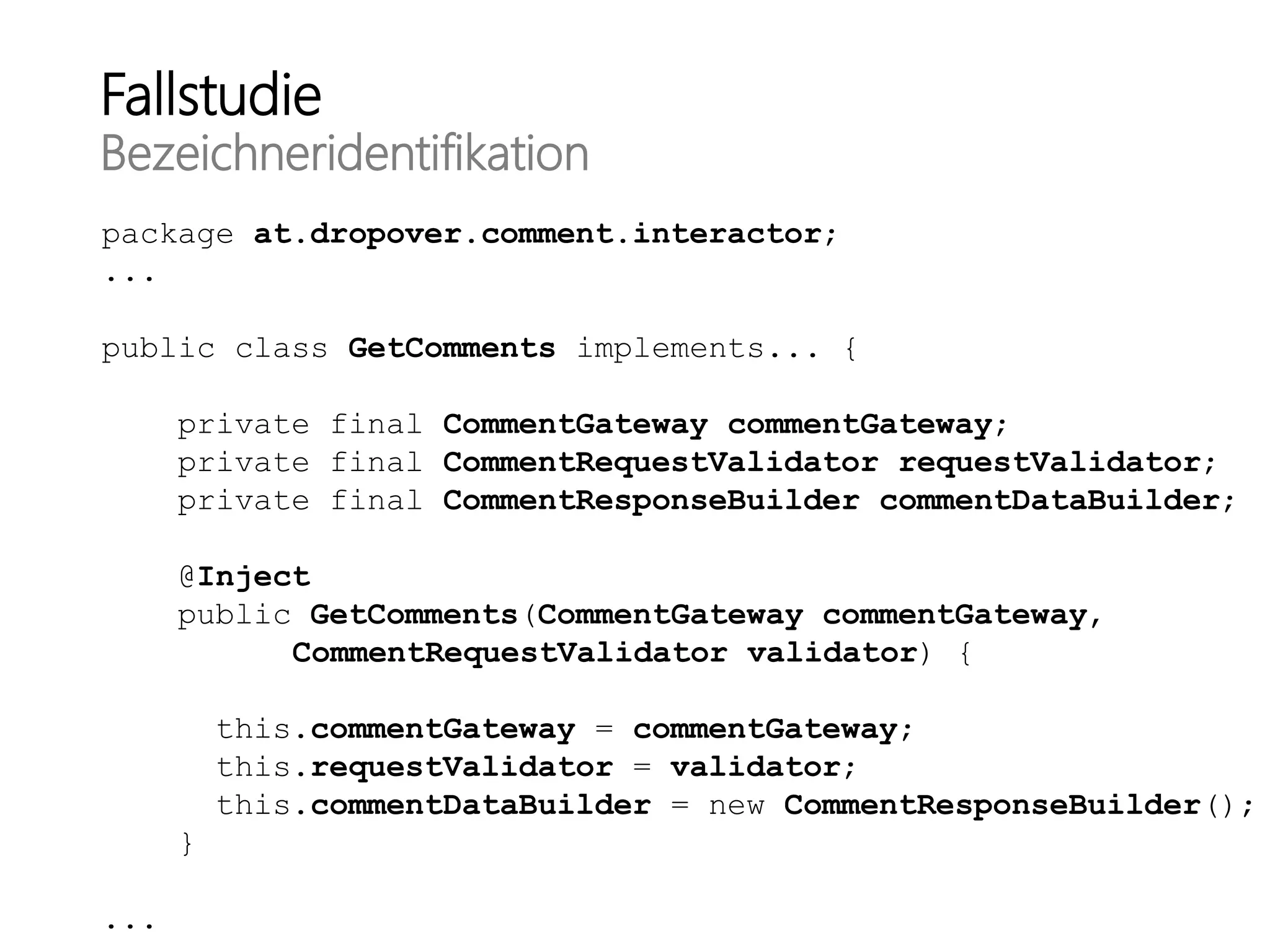

36. Fallstudie
Bezeichneridentifikation
package at.dropover.comment.interactor;
...
public class GetComments implements... {
private final CommentGateway commentGateway;
private final CommentRequestValidator requestValidator;
private final CommentResponseBuilder commentDataBuilder;
@Inject
public GetComments(CommentGateway commentGateway,
CommentRequestValidator validator) {
this.commentGateway = commentGateway;
this.requestValidator = validator;
this.commentDataBuilder = new CommentResponseBuilder();
}
...

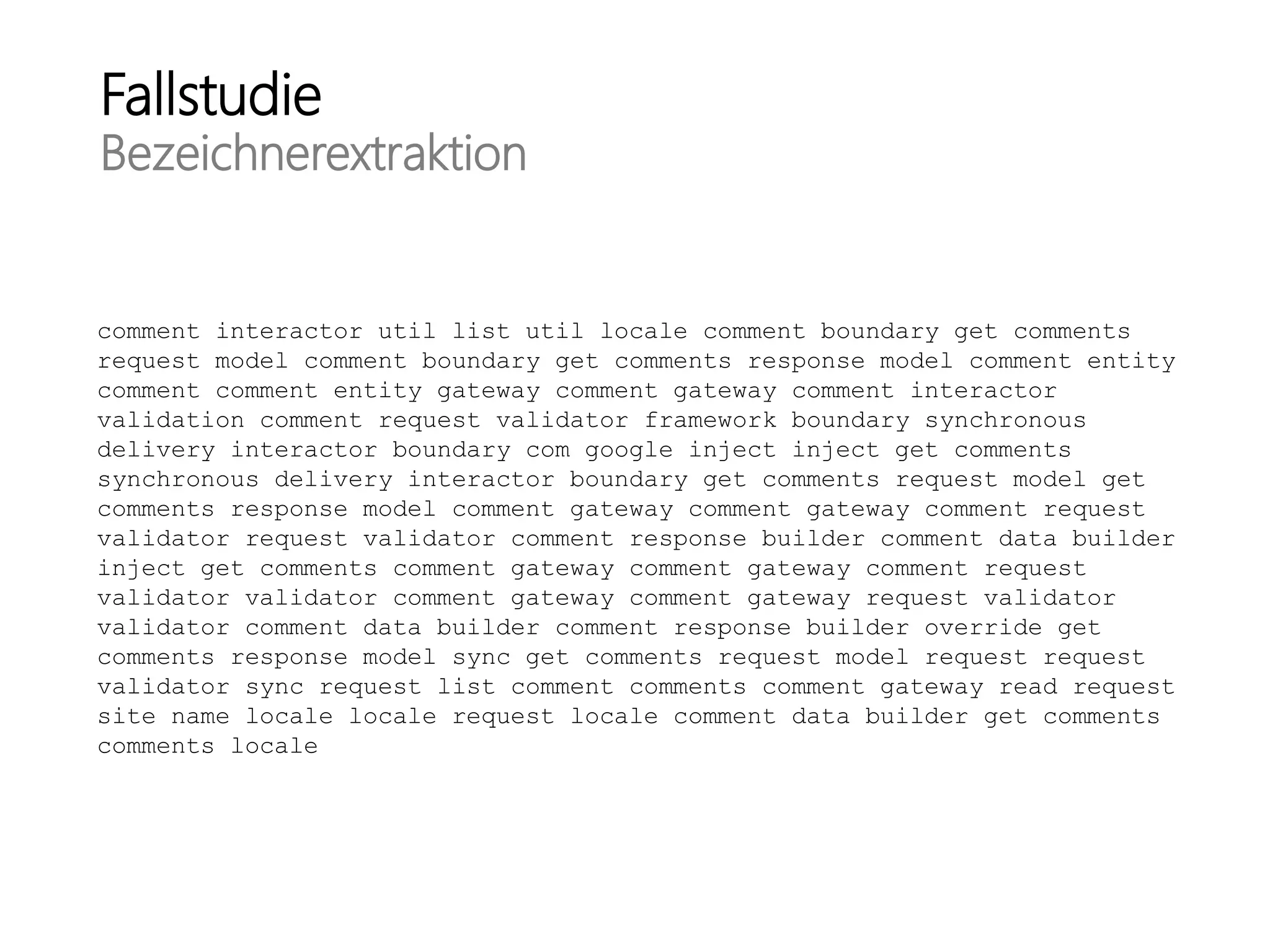

37. Fallstudie
Bezeichnerextraktion
comment interactor util list util locale comment boundary get comments
request model comment boundary get comments response model comment entity
comment comment entity gateway comment gateway comment interactor
validation comment request validator framework boundary synchronous
delivery interactor boundary com google inject inject get comments
synchronous delivery interactor boundary get comments request model get
comments response model comment gateway comment gateway comment request
validator request validator comment response builder comment data builder
inject get comments comment gateway comment gateway comment request
validator validator comment gateway comment gateway request validator
validator comment data builder comment response builder override get
comments response model sync get comments request model request request
validator sync request list comment comments comment gateway read request
site name locale locale request locale comment data builder get comments
comments locale

38. Bezeichnertexte Semantische
Strukturen
Semantische Analyse
Bezeichnerextraktion
aus Quellcodedateien
Fallstudie
Übersicht Umsetzung 1/3

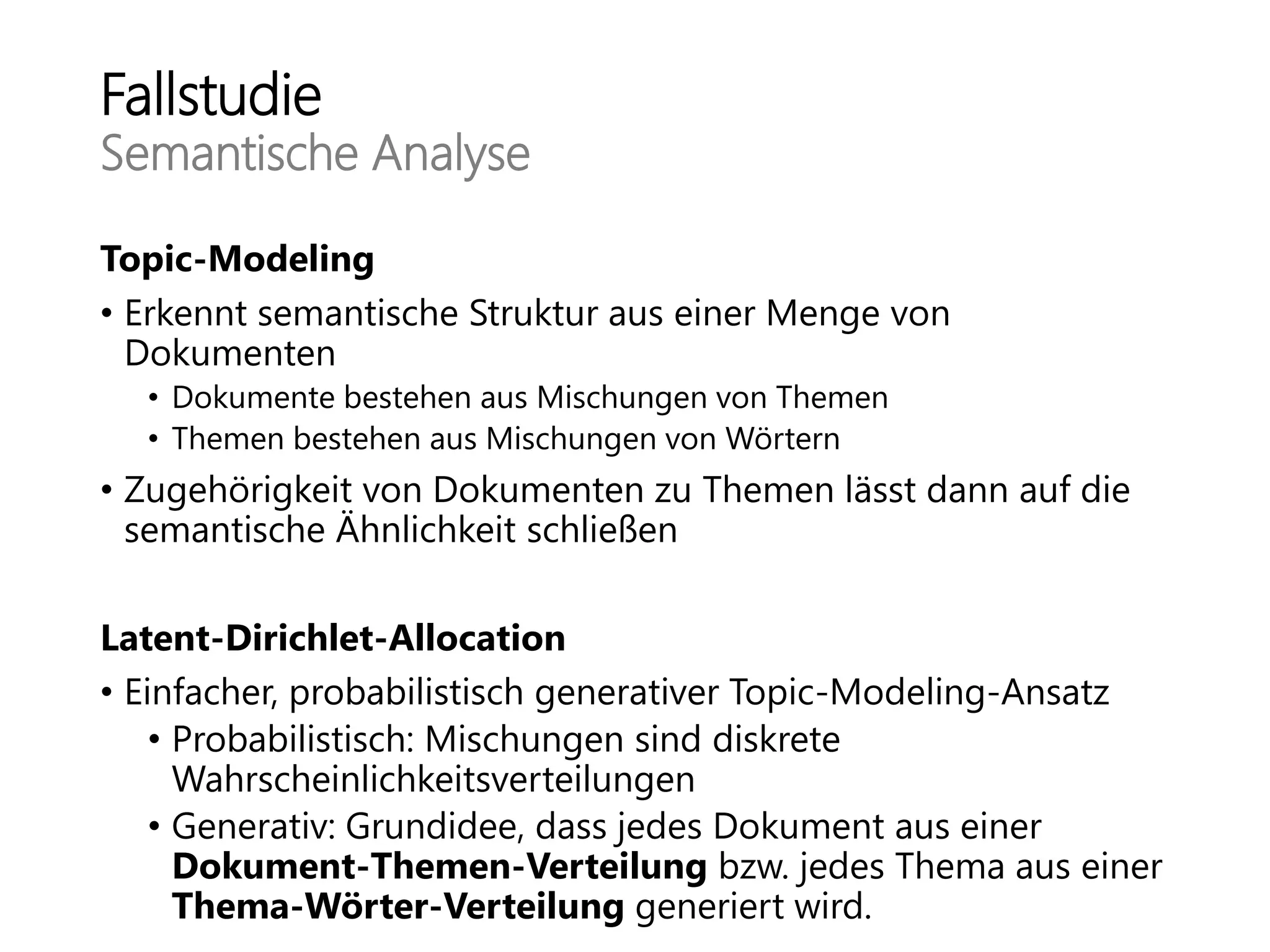

39. Fallstudie

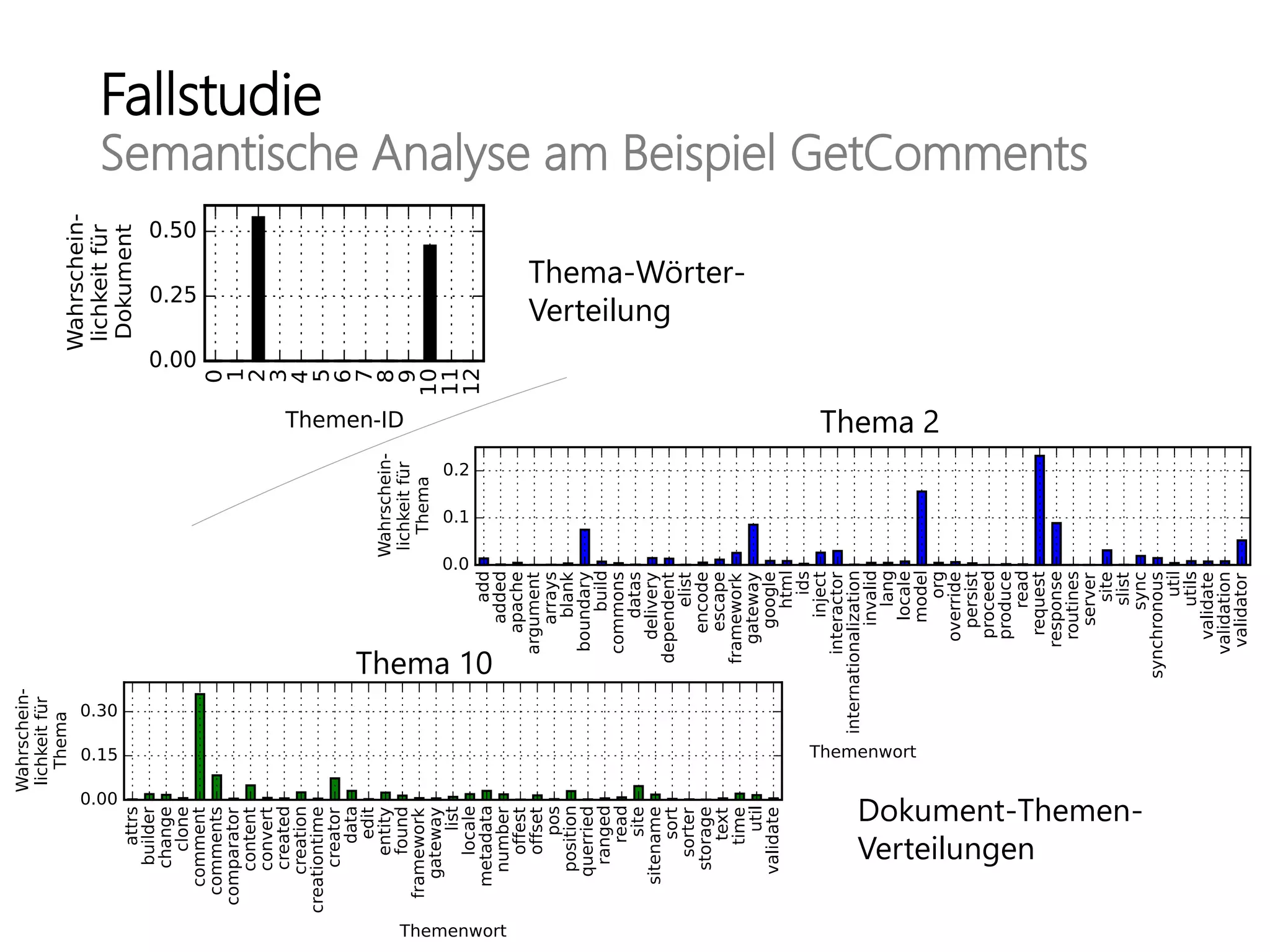

Semantische Analyse
Topic-Modeling
• Erkennt semantische Struktur aus einer Menge von
Dokumenten
• Dokumente bestehen aus Mischungen von Themen
• Themen bestehen aus Mischungen von Wörtern
• Zugehörigkeit von Dokumenten zu Themen lässt dann auf die
semantische Ähnlichkeit schließen
Latent-Dirichlet-Allocation
• Einfacher, probabilistisch generativer Topic-Modeling-Ansatz
• Probabilistisch: Mischungen sind diskrete
Wahrscheinlichkeitsverteilungen
• Generativ: Grundidee, dass jedes Dokument aus einer
Dokument-Themen-Verteilung bzw. jedes Thema aus einer
Thema-Wörter-Verteilung generiert wird.

40. Fallstudie
Semantische Analyse am Beispiel GetComments
Dokument-Themen-
Verteilungen
Thema-Wörter-
Verteilung
Thema 2
Thema 10

41. Fallstudie
Übersicht Umsetzung 2/3
Bildung von Belangen
„Fehler, Protokoll,
speichern“
Ähnlichkeitsberechnung
„Kunde, laden,
speichern“

42. Fallstudie
Ähnlichkeitsberechnung
0 1 2
0 0,00 0,44 0,93
1 0,44 0,00 0,76
2 0,93 0,76 0,00
Verteilungen Abstand zwischen Verteilungen
Abstandsberechnung mit Hellinger-Distanz
Abstand zwischen zwei diskreten Wahrscheinlichkeitsverteilungen
⇒semantische Ähnlichkeit zwischen zwei Quellcodedateien

43. /comment/boundary/AddCommentRequestModel.java
/comment/boundary/ChangeCommentRequestModel.java
/comment/boundary/CommentData.java
/comment/boundary/GetCommentRequestModel.java
/comment/boundary/GetCommentResponseModel.java
...
/todo/boundary/AddTodoRequestModel.java
/todo/boundary/ChangeTodoRequestModel.java
/todo/boundary/DeleteTodoListRequestModel.java
/todo/boundary/DeleteTodoListResponseModel.java
/todo/boundary/DeleteTodoResponseModel.java
...
/comment/boundary/AddCommentRequestModel.java 0,00 0,13 0,39 0,02 0,10 ... 0,63 0,68 0,55 0,49 0,43 ...
/comment/boundary/ChangeCommentRequestModel.java 0,13 0,00 0,34 0,10 0,03 ... 0,67 0,72 0,60 0,56 0,51 ...
/comment/boundary/CommentData.java 0,39 0,34 0,00 0,37 0,34 ... 0,73 0,77 0,68 0,65 0,62 ...
/comment/boundary/GetCommentRequestModel.java 0,02 0,10 0,37 0,00 0,08 ... 0,63 0,69 0,56 0,50 0,44 ...
/comment/boundary/GetCommentResponseModel.java 0,10 0,03 0,34 0,08 0,00 ... 0,66 0,71 0,59 0,54 0,49 ...

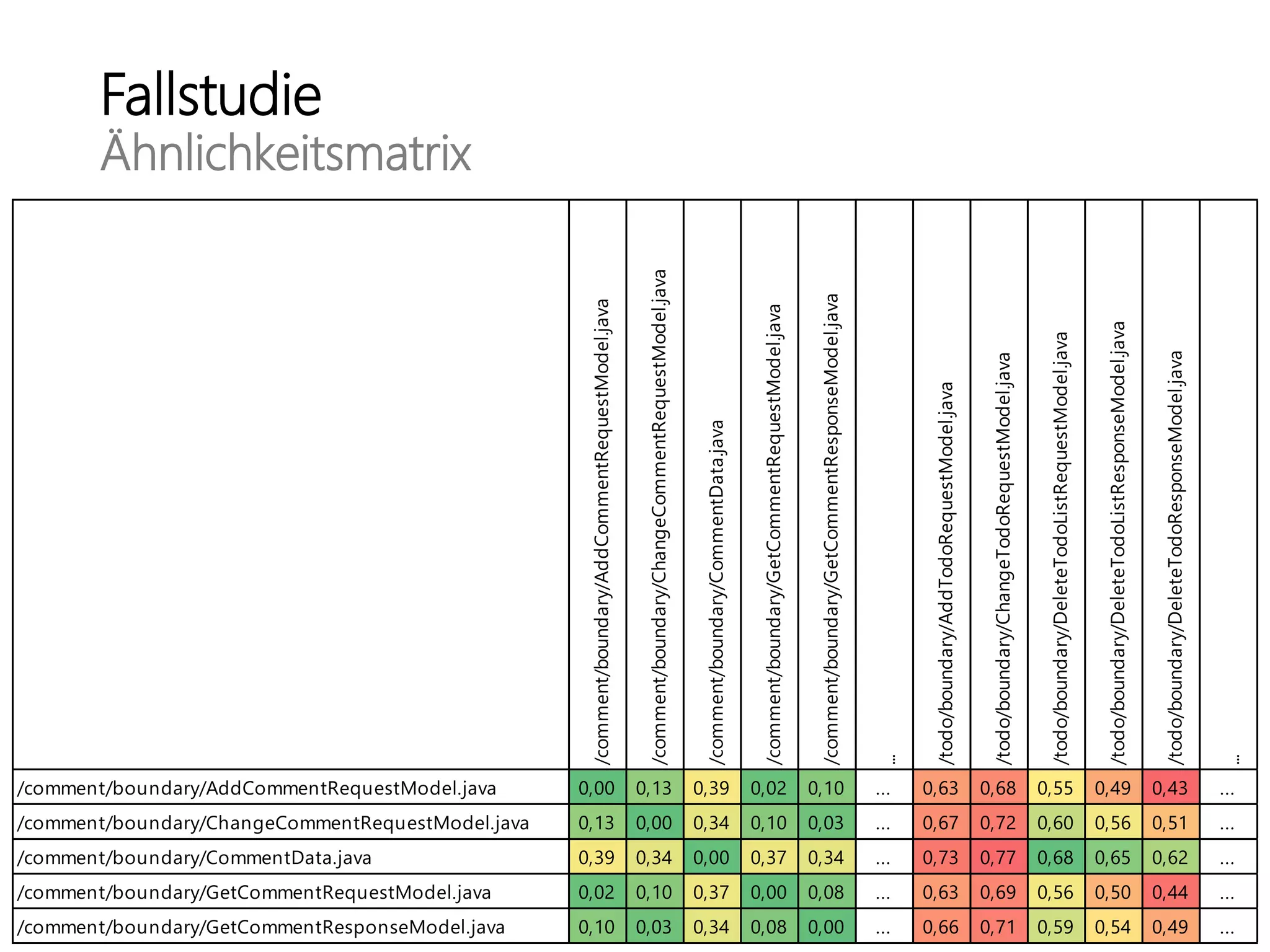

Fallstudie
Ähnlichkeitsmatrix

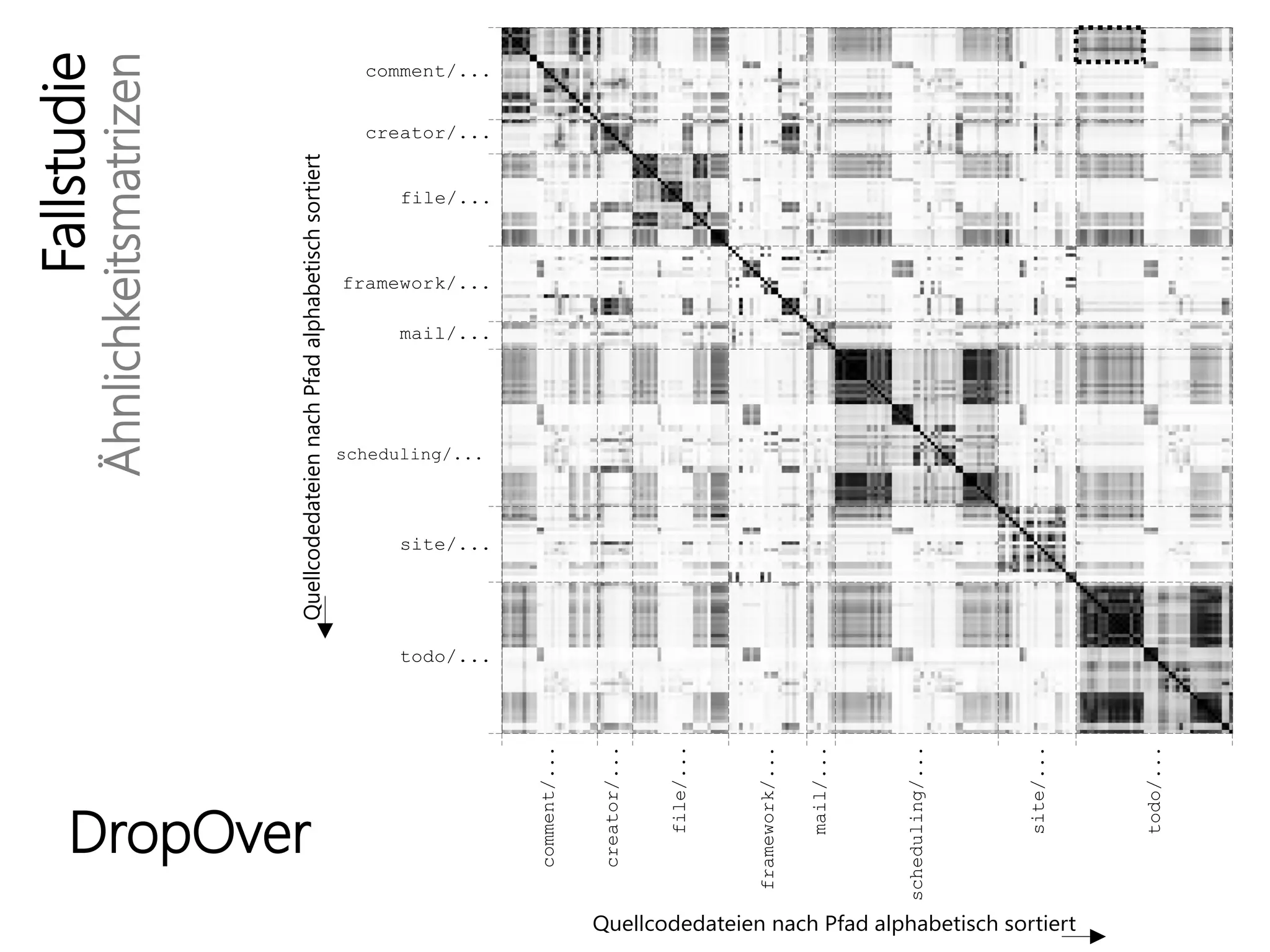

44. Fallstudie
Ähnlichkeitsmatrizen
mail/...
framework/...
file/...
creator/...
comment/...
scheduling/...
site/...
todo/...
mail/...
framework/...
file/...
creator/...
comment/...
site/...
todo/...
QuellcodedateiennachPfadalphabetischsortiert
Quellcodedateien nach Pfad alphabetisch sortiert
DropOver
scheduling/...

45. Fallstudie
Umsetzung 2/3
Bildung von Belangen
„Fehler, Protokoll,
speichern“
Ähnlichkeitsberechnung
„Kunde, laden,
speichern“

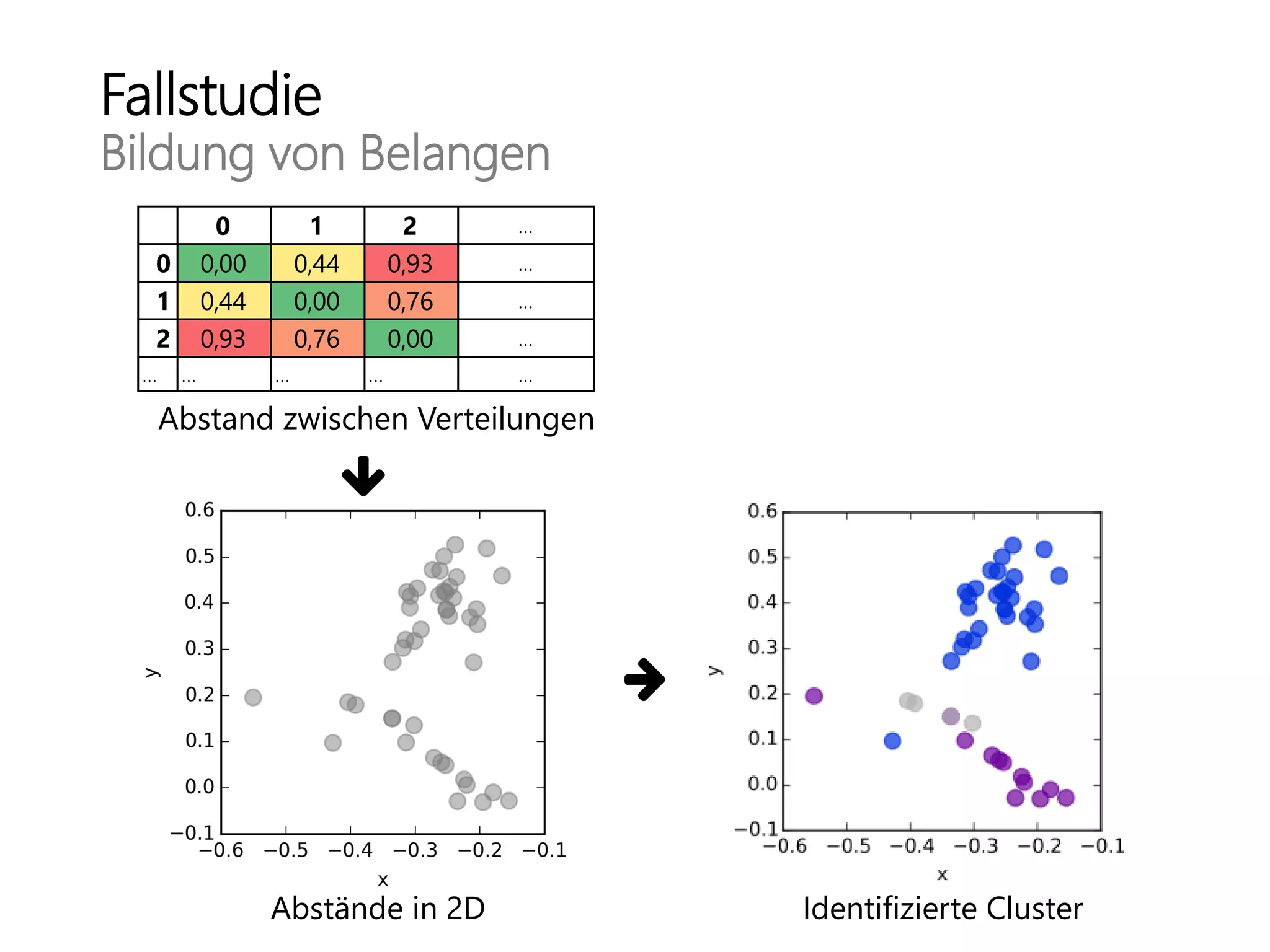

46. Fallstudie
Bildung von Belangen
Identifizierte Cluster
Abstand zwischen Verteilungen
0 1 2 ...
0 0,00 0,44 0,93 ...
1 0,44 0,00 0,76 ...
2 0,93 0,76 0,00 ...
... ... ... ... ...
Abstände in 2D

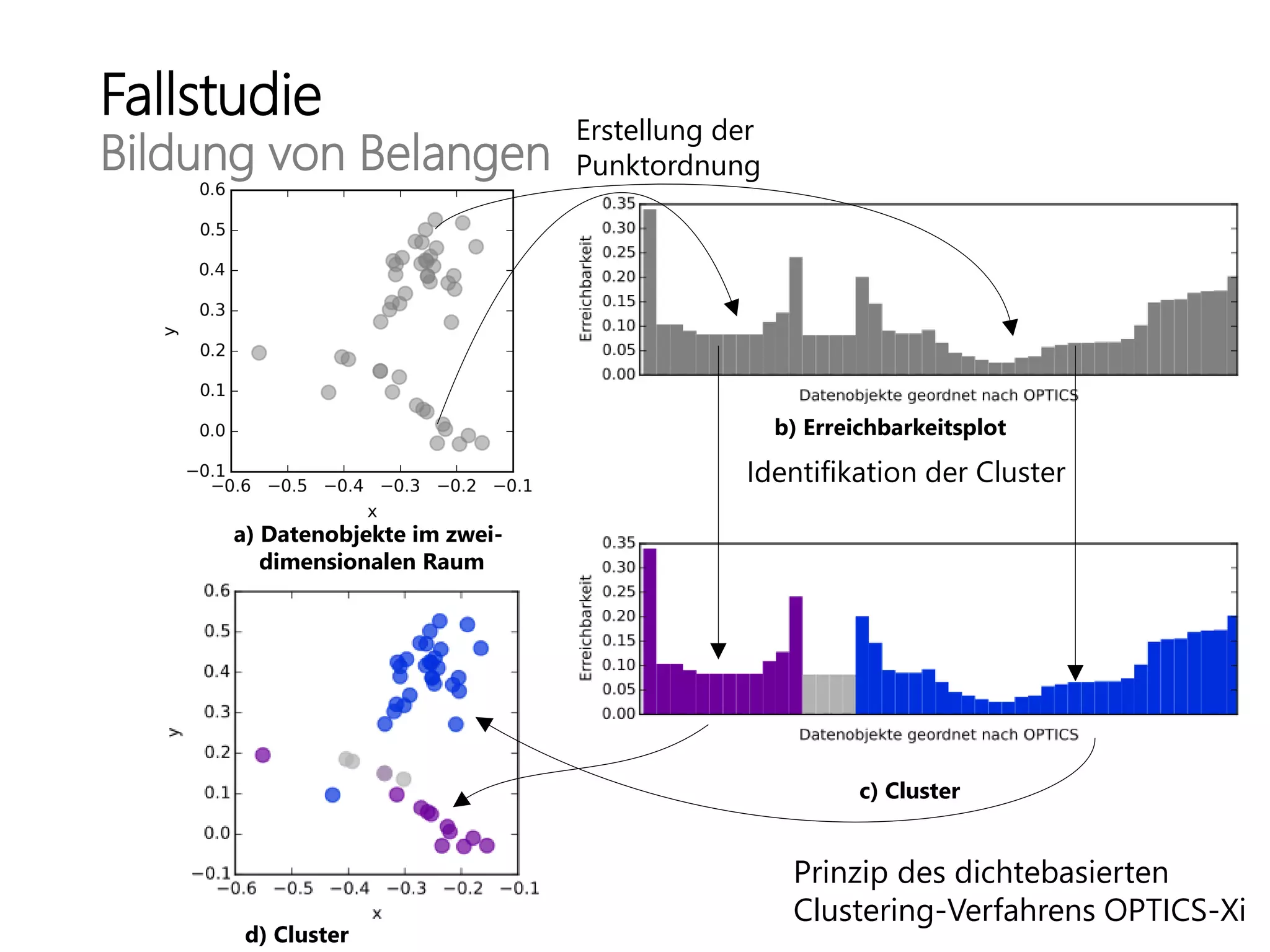

47. Identifikation der Cluster
Erstellung der
Punktordnung
a) Datenobjekte im zwei-
dimensionalen Raum
c) Cluster
b) Erreichbarkeitsplot
d) Cluster
Fallstudie
Bildung von Belangen
Prinzip des dichtebasierten
Clustering-Verfahrens OPTICS-Xi

48. Fallstudie
Bildung von Belangen
DropOver
Belang-Cluster-Plot

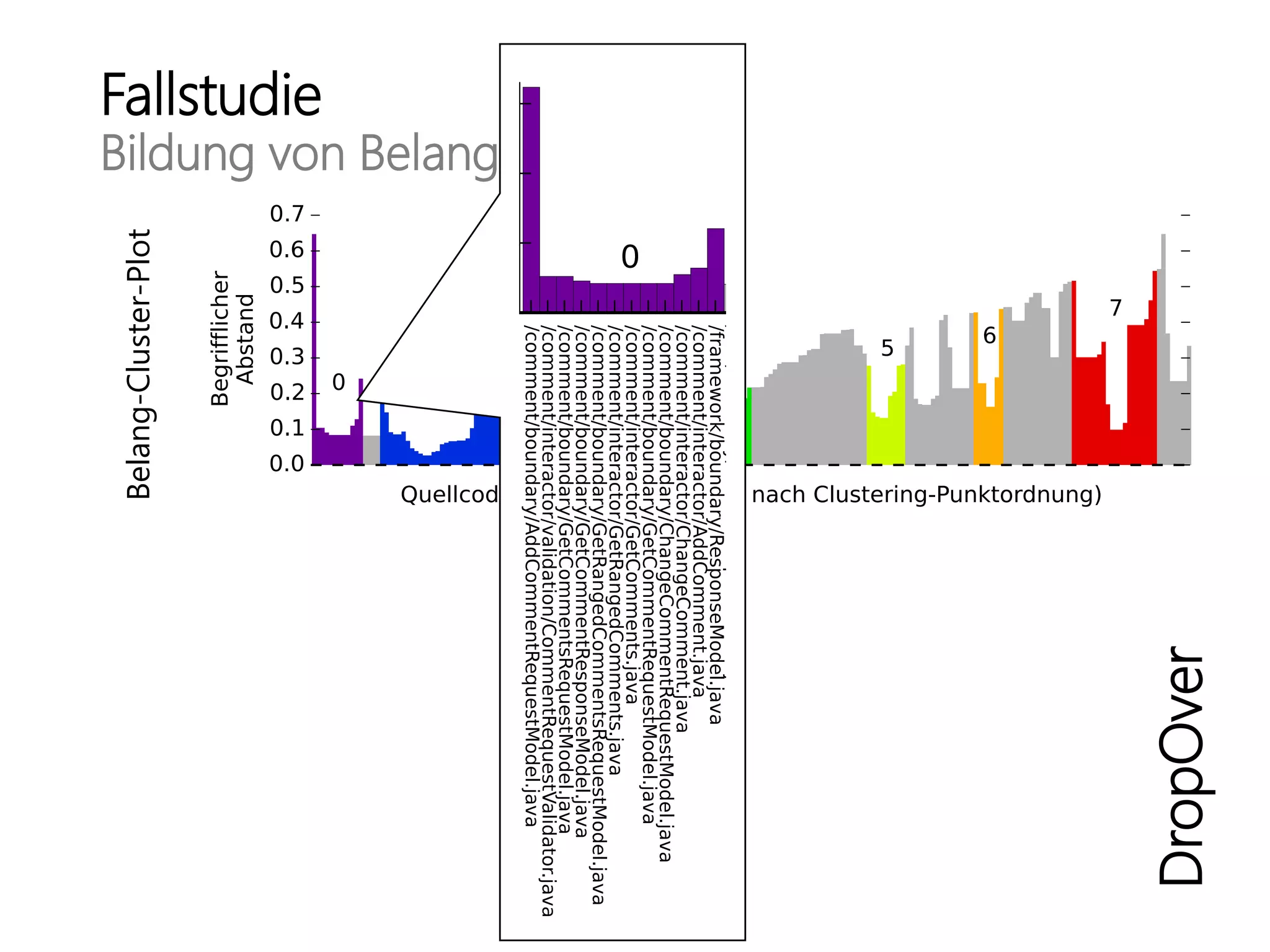

49. Fallstudie
Bildung von Belangen
DropOver
Belang-Cluster-Plot

50. Fallstudie
Bildung von Belangen
DropOver
Belang-Cluster-Plot

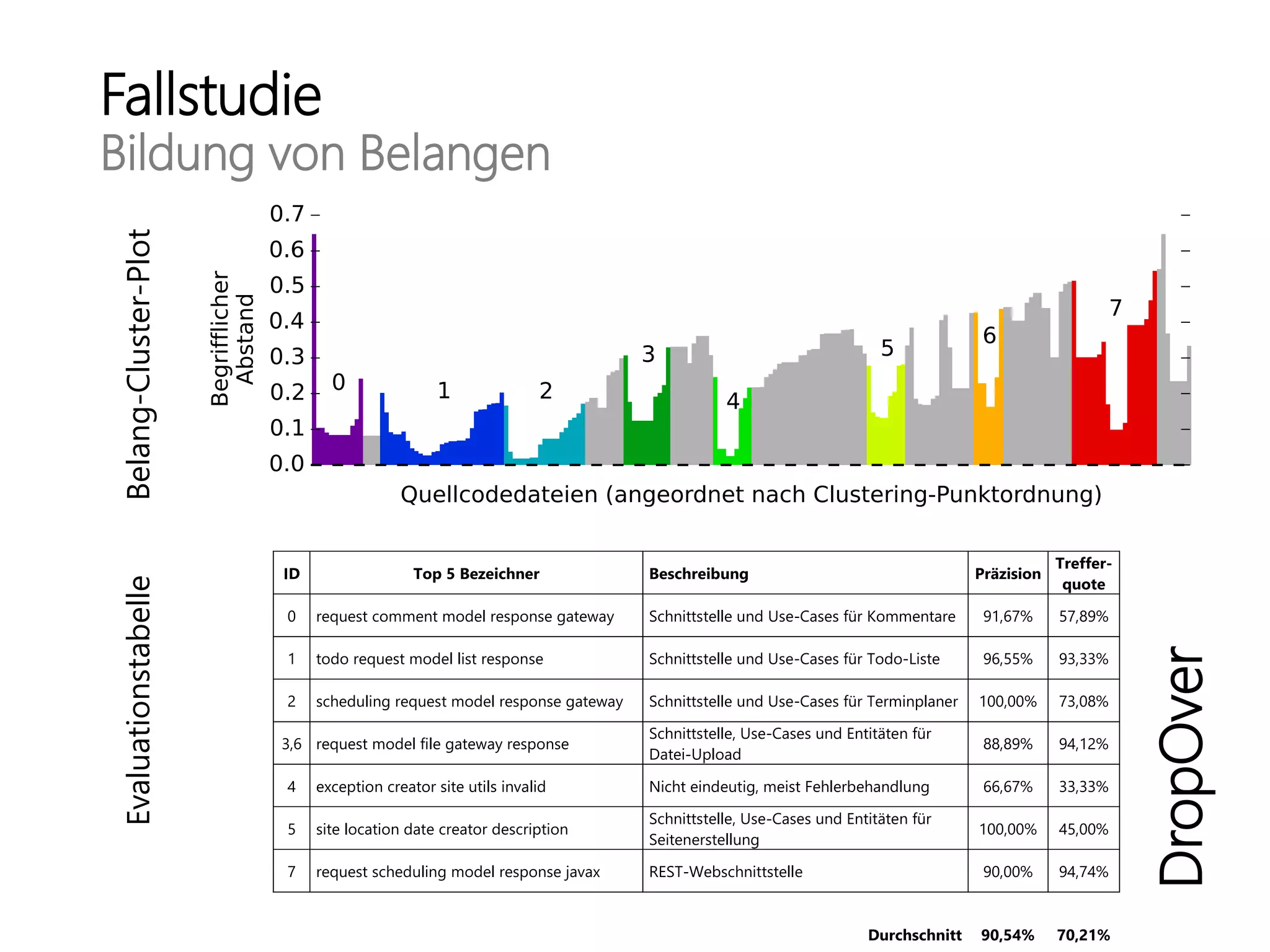

51. Fallstudie
Bildung von Belangen
DropOver
EvaluationstabelleBelang-Cluster-Plot
ID Top 5 Bezeichner Beschreibung Präzision
Treffer-
quote
0 request comment model response gateway Schnittstelle und Use-Cases für Kommentare 91,67% 57,89%
1 todo request model list response Schnittstelle und Use-Cases für Todo-Liste 96,55% 93,33%
2 scheduling request model response gateway Schnittstelle und Use-Cases für Terminplaner 100,00% 73,08%
3,6 request model file gateway response
Schnittstelle, Use-Cases und Entitäten für
Datei-Upload
88,89% 94,12%
4 exception creator site utils invalid Nicht eindeutig, meist Fehlerbehandlung 66,67% 33,33%
5 site location date creator description
Schnittstelle, Use-Cases und Entitäten für
Seitenerstellung
100,00% 45,00%
7 request scheduling model response javax REST-Webschnittstelle 90,00% 94,74%
Durchschnitt 90,54% 70,21%

52. Fallstudie
Umsetzung 3/3
Wartbarkeit
nach Belangen
Priorisierung
nach Nutzen
Wartbarkeitsoptimierung
sofort durchführen
Wartbarkeitsoptimierung
nach hinten stellen
Kunden-
verwaltung
Fehlerproto-
kollierung„Fehler, Protokoll,
speichern“
Fallspezifische
Bewertung
„Kunde, laden,
speichern“
„Fehler, Protokoll,
speichern“
„Kunde, laden,
speichern“

53. Fallstudie
Bewertung von Belangen
DropOver
Zyklomatische Komplexität

54. Fallstudie
Umsetzung 3/3
Wartbarkeit
nach Belangen
Priorisierung
nach Nutzen
Wartbarkeitsoptimierung
sofort durchführen
Wartbarkeitsoptimierung
nach hinten stellen
Kunden-
verwaltung
Fehlerproto-
kollierung„Fehler, Protokoll,
speichern“
Fallspezifische
Bewertung
„Kunde, laden,
speichern“
„Fehler, Protokoll,
speichern“
„Kunde, laden,
speichern“

55. Fallstudie
Bewertung von Belangen
DropOver
Beispiel 1: Komplexität „Kommentarfunktion“

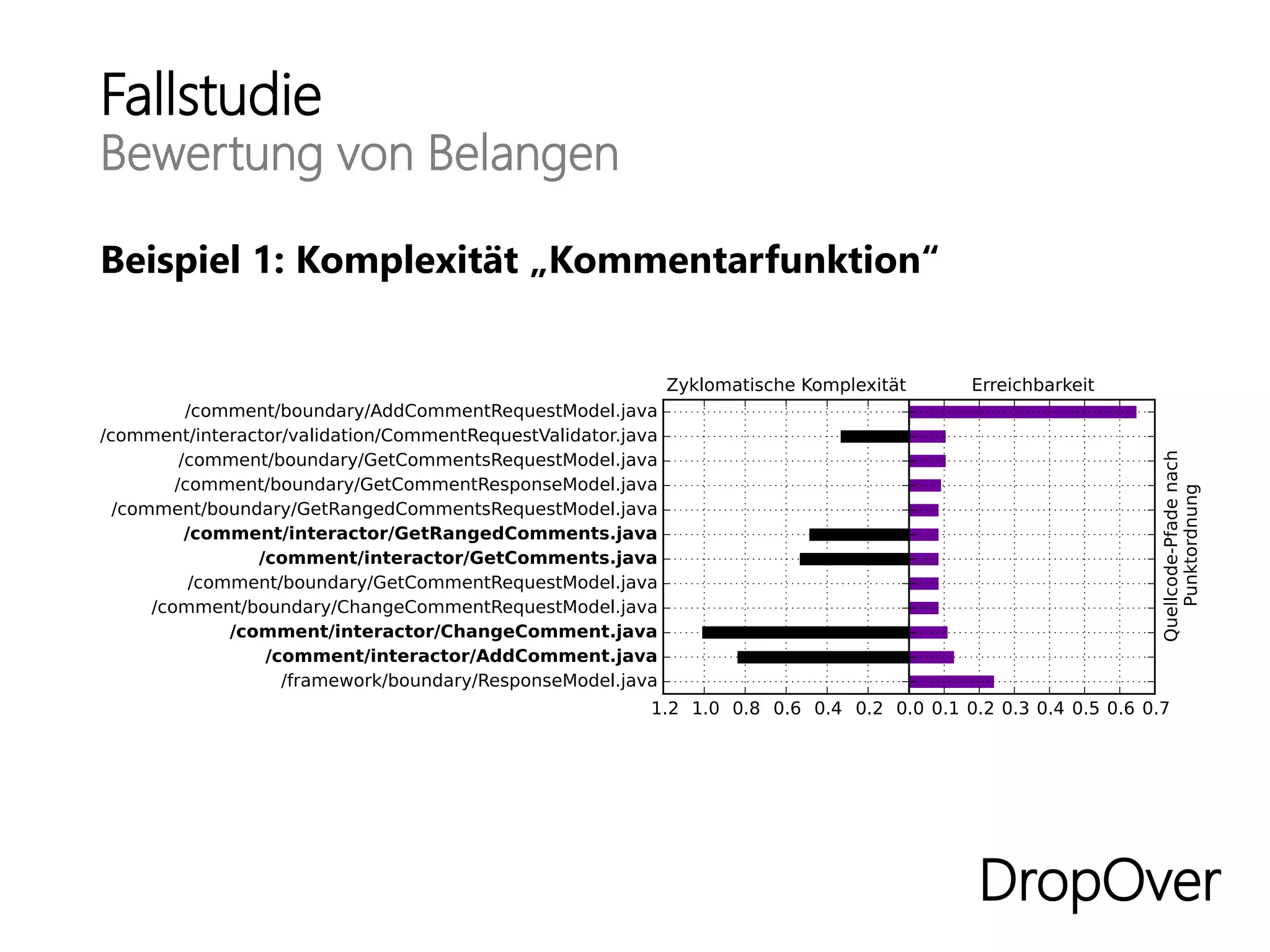

56. Fallstudie
Bewertung von Belangen
Beispiel 1: Komplexität „Kommentarfunktion“
DropOver

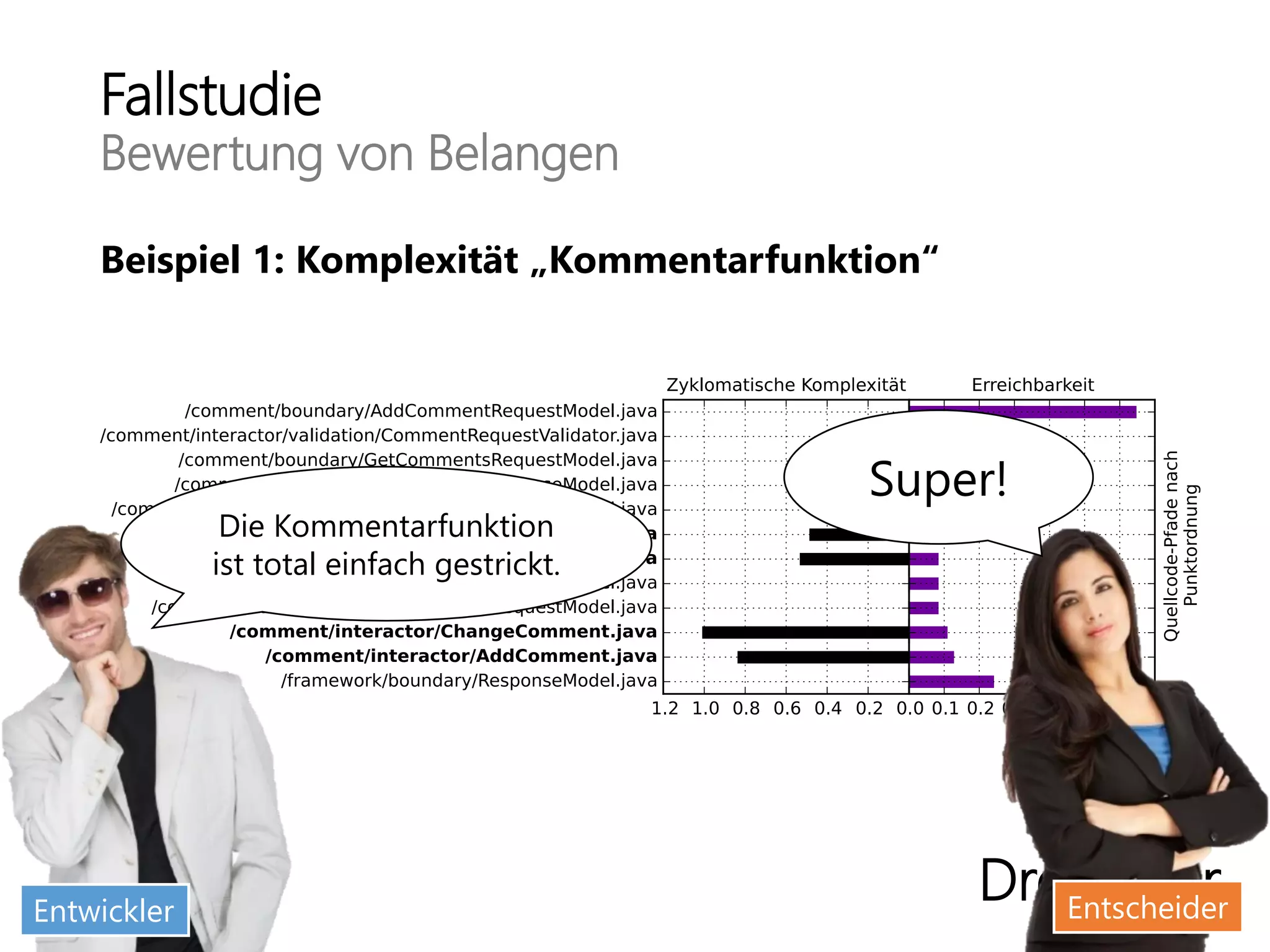

57. Fallstudie
Bewertung von Belangen
Beispiel 1: Komplexität „Kommentarfunktion“
DropOver
Super!
Entwickler Entscheider
Die Kommentarfunktion
ist total einfach gestrickt.

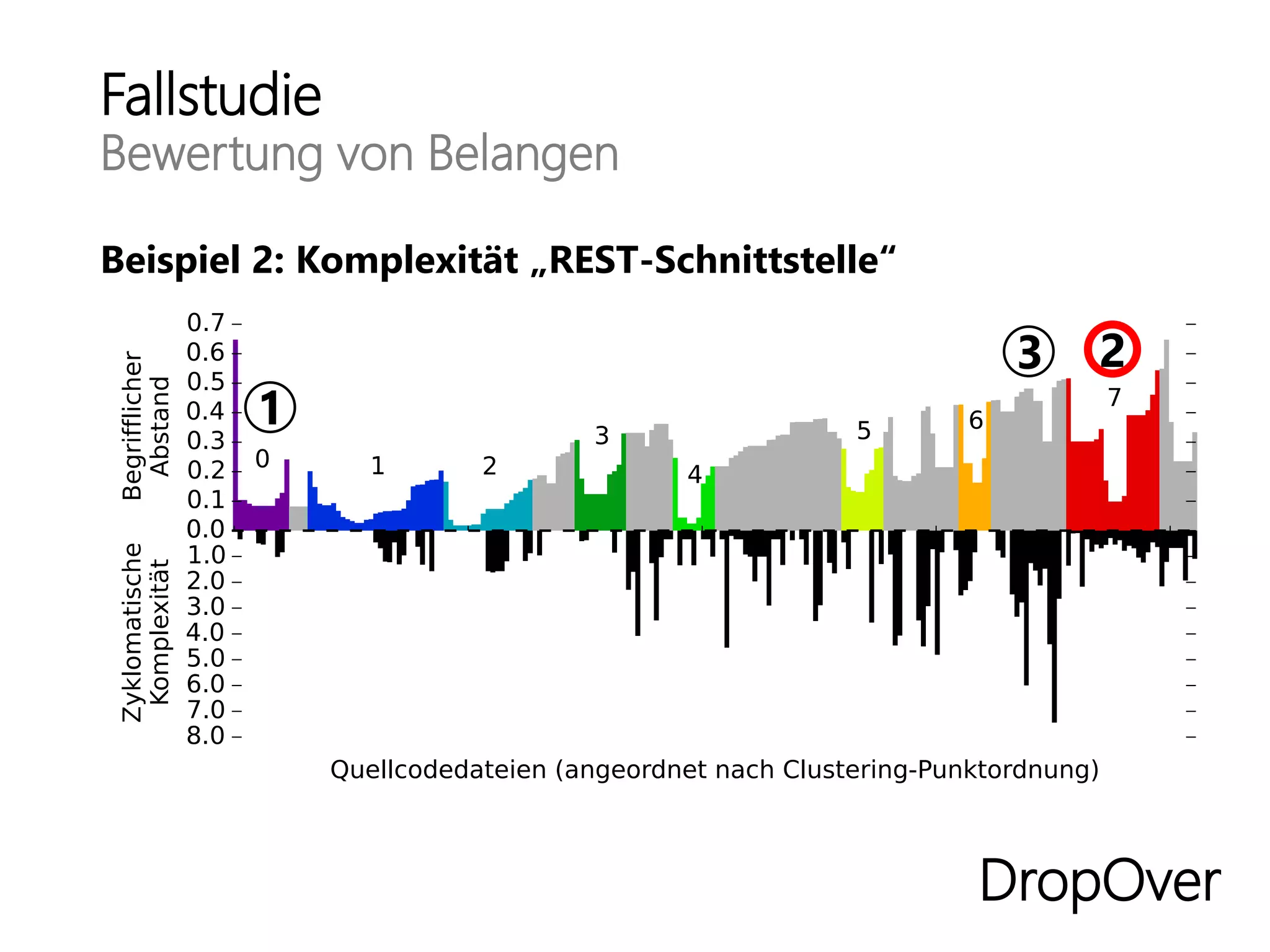

58. Fallstudie
Bewertung von Belangen
DropOver
Beispiel 2: Komplexität „REST-Schnittstelle“

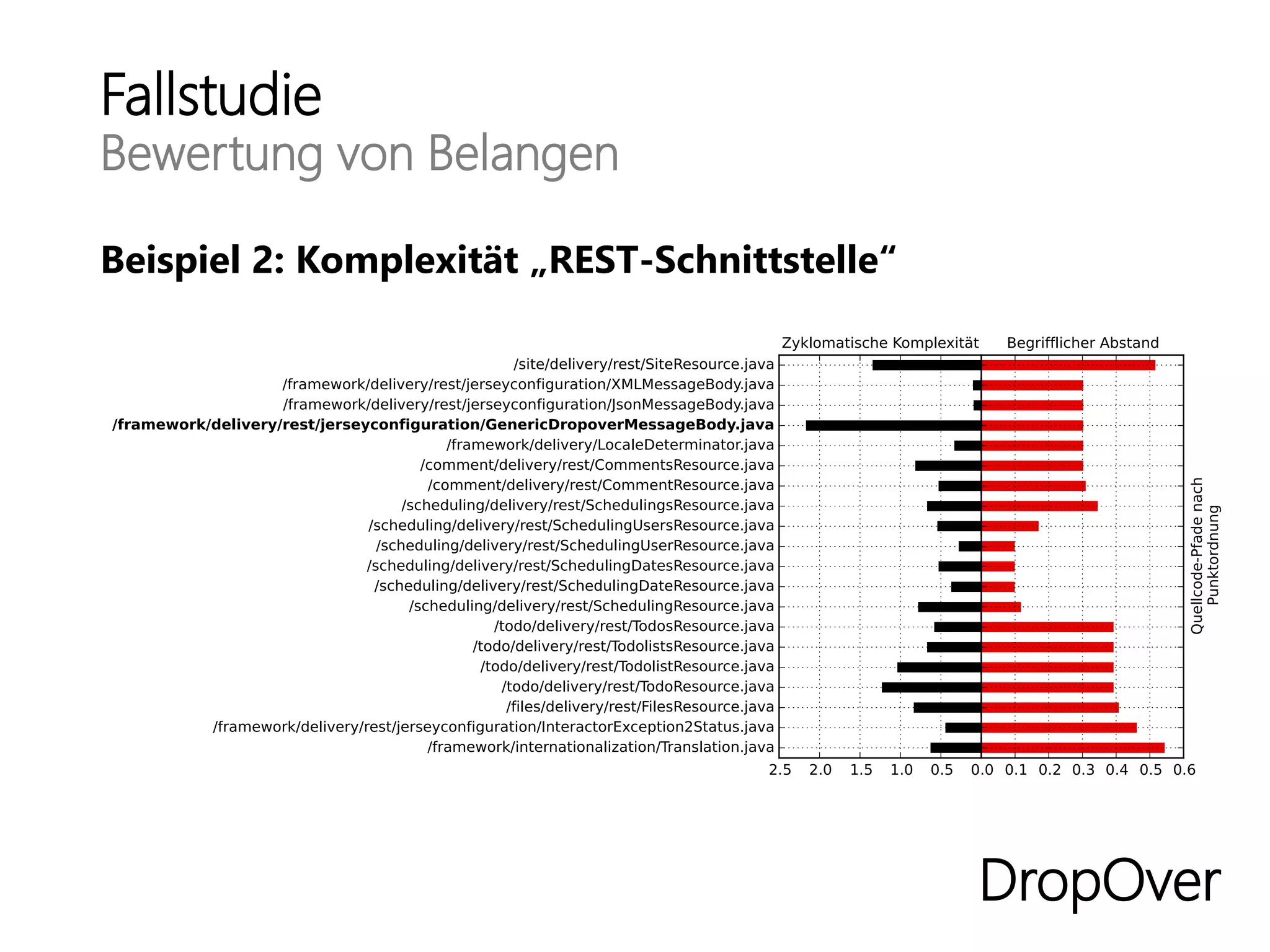

59. Fallstudie
Bewertung von Belangen
Beispiel 2: Komplexität „REST-Schnittstelle“
DropOver

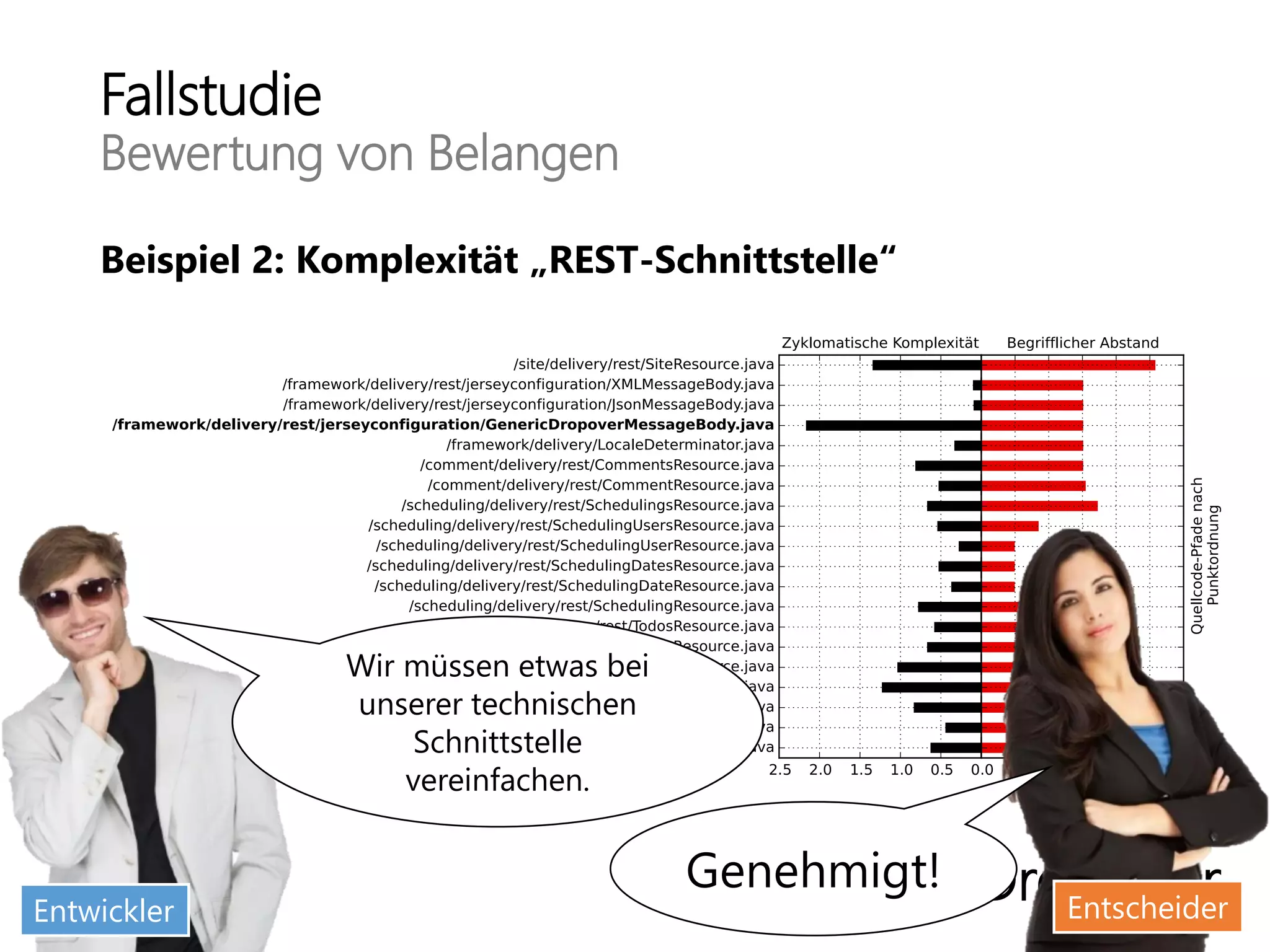

60. Fallstudie
Bewertung von Belangen
Beispiel 2: Komplexität „REST-Schnittstelle“
DropOverGenehmigt!
Entwickler Entscheider
Wir müssen etwas bei
unserer technischen
Schnittstelle
vereinfachen.

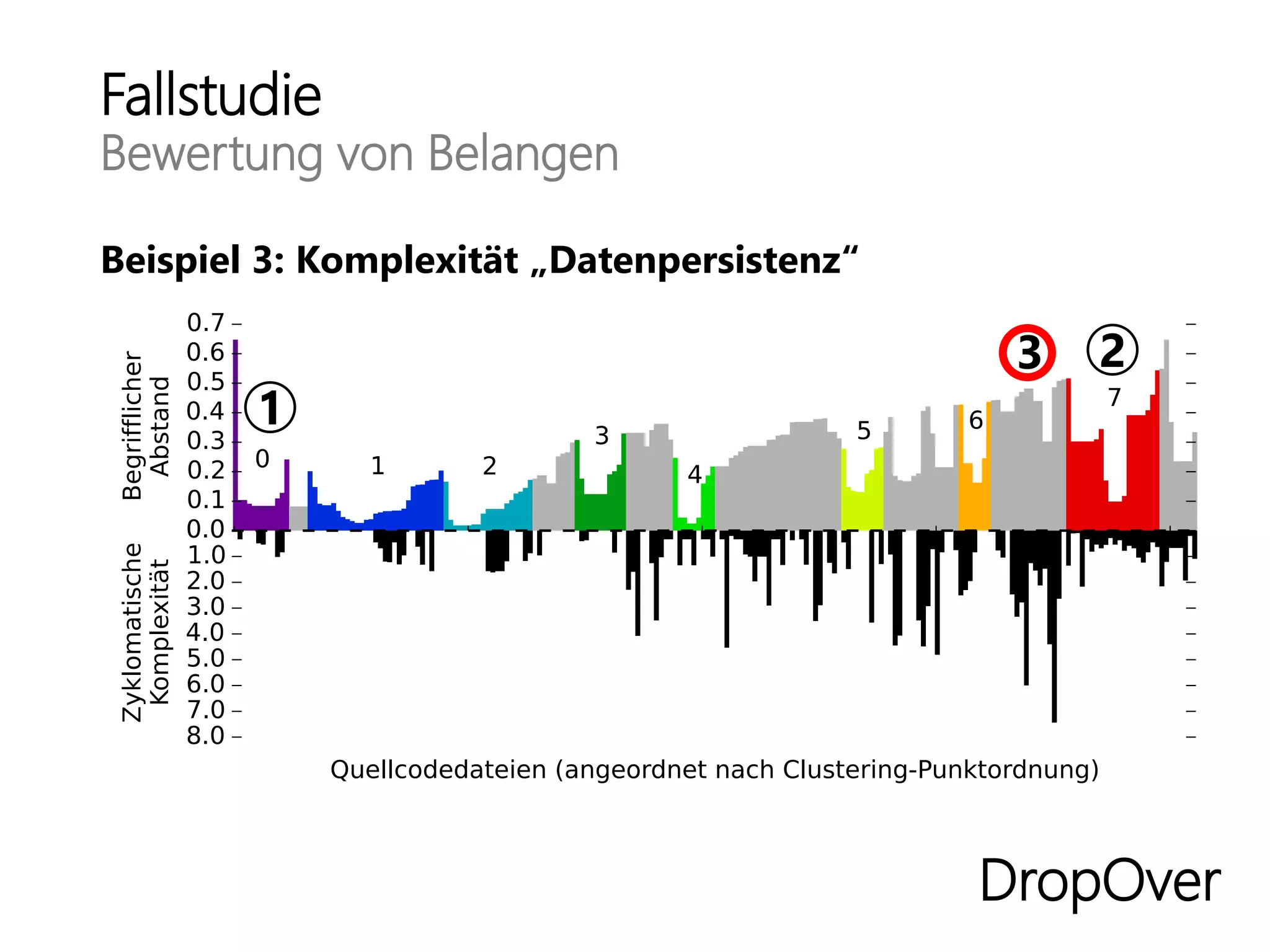

61. Fallstudie
Bewertung von Belangen
DropOver
Beispiel 3: Komplexität „Datenpersistenz“

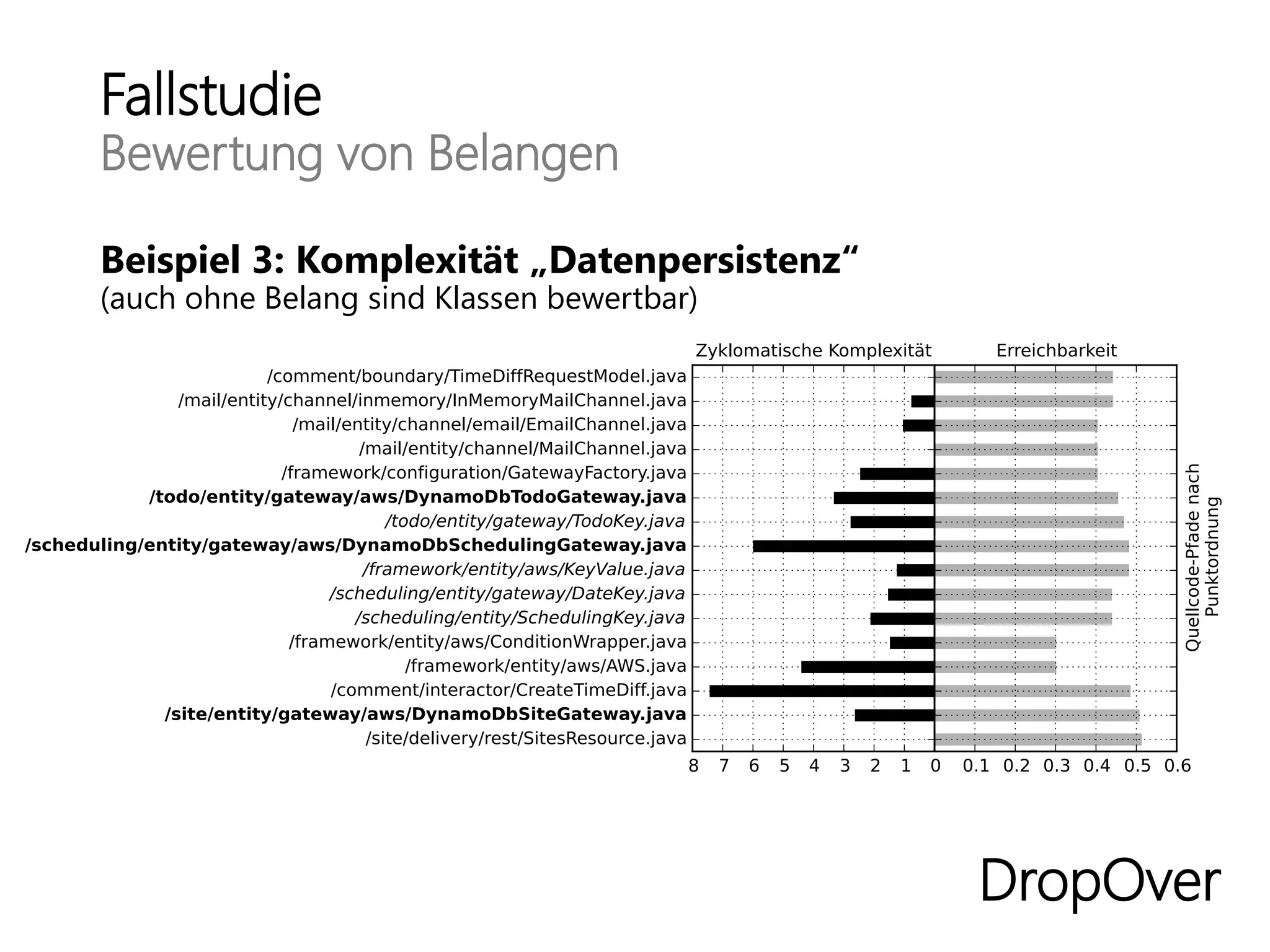

62. Fallstudie
Bewertung von Belangen
Beispiel 3: Komplexität „Datenpersistenz“
(auch ohne Belang sind Klassen bewertbar)
DropOver

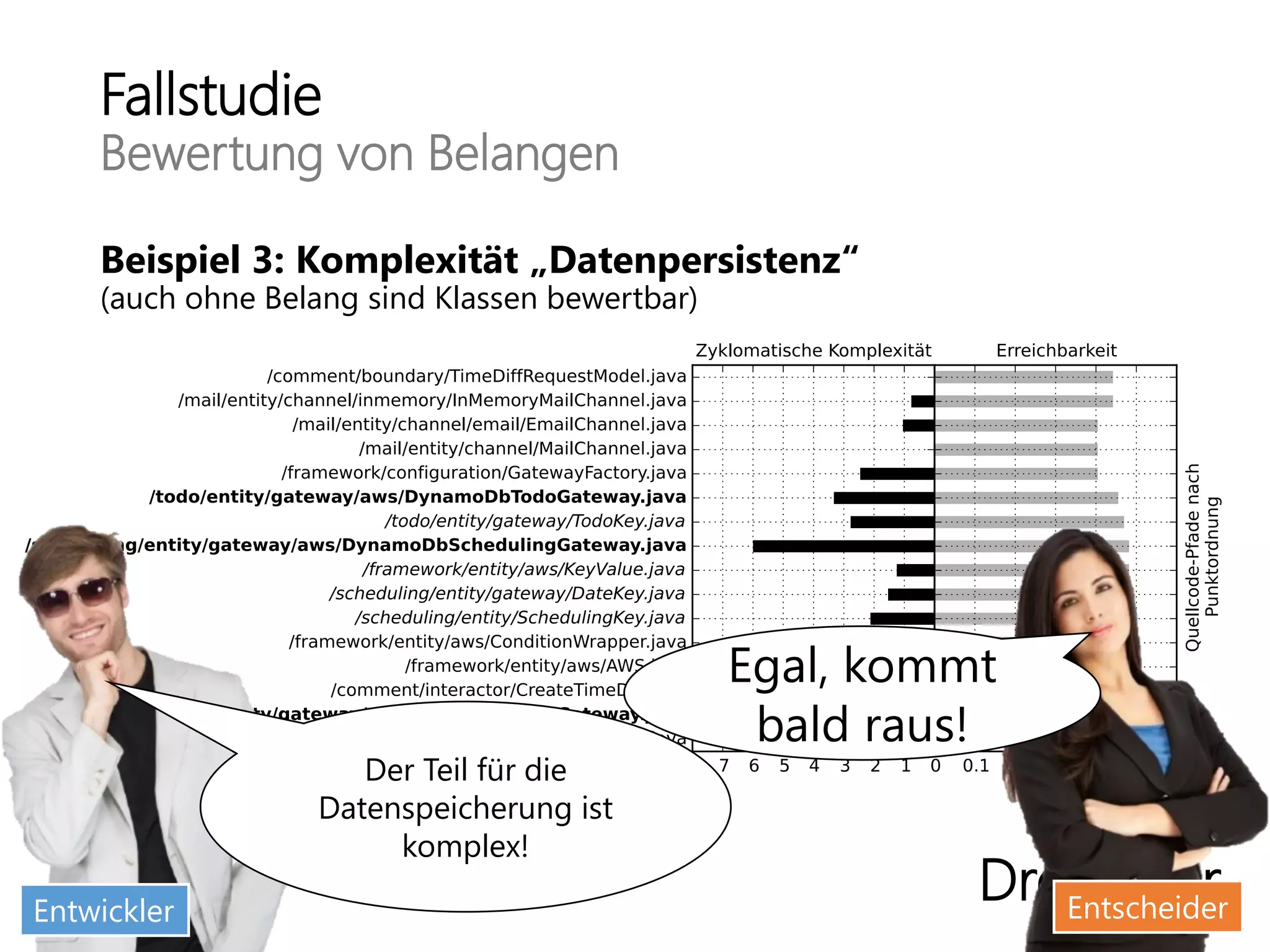

63. Fallstudie
Bewertung von Belangen
Beispiel 3: Komplexität „Datenpersistenz“
(auch ohne Belang sind Klassen bewertbar)
DropOver
Egal, kommt
bald raus!
Entwickler Entscheider
Der Teil für die
Datenspeicherung ist
komplex!

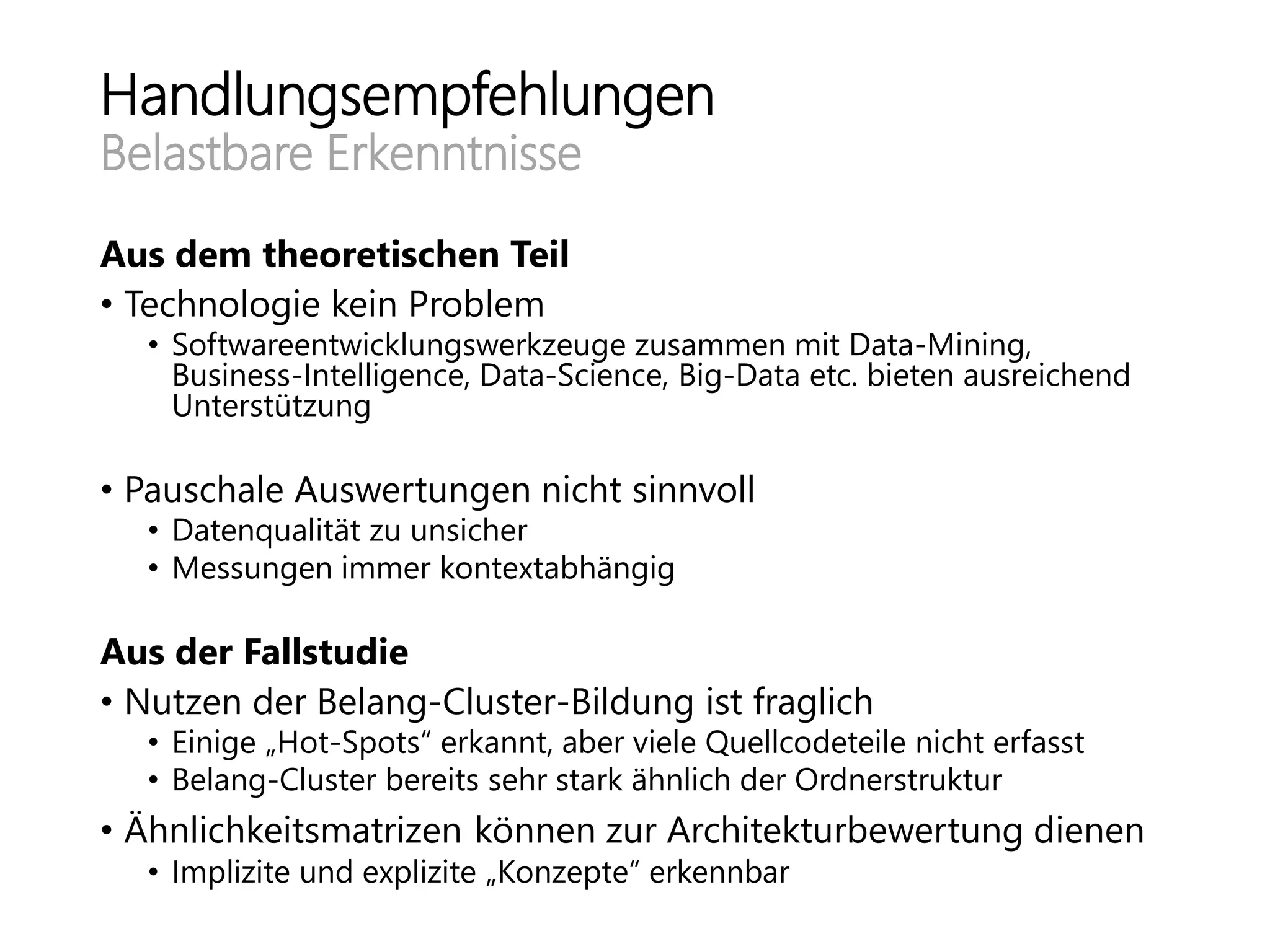

64. Handlungsempfehlungen

65. Handlungsempfehlungen
Belastbare Erkenntnisse
Aus dem theoretischen Teil
• Technologie kein Problem
• Softwareentwicklungswerkzeuge zusammen mit Data-Mining,
Business-Intelligence, Data-Science, Big-Data etc. bieten ausreichend
Unterstützung
• Pauschale Auswertungen nicht sinnvoll
• Datenqualität zu unsicher
• Messungen immer kontextabhängig
Aus der Fallstudie
• Nutzen der Belang-Cluster-Bildung ist fraglich
• Einige „Hot-Spots“ erkannt, aber viele Quellcodeteile nicht erfasst
• Belang-Cluster bereits sehr stark ähnlich der Ordnerstruktur
• Ähnlichkeitsmatrizen können zur Architekturbewertung dienen
• Implizite und explizite „Konzepte“ erkennbar

66. Handlungsempfehlungen
Ausblick
• Extraktion von Features statt Belangen
• Feingranulare Messungen z. B. nach Use-Cases
• Begrifflicher Abstand als Metrik für Programmverständlichkeit?
• Vorsicht bei Datenschutz und Betriebsrat!
• Weitere Testprojekte nur mit anonymisierten Datenmaterial
aufwandsmäßig vertretbar

67. Zusammenfassung

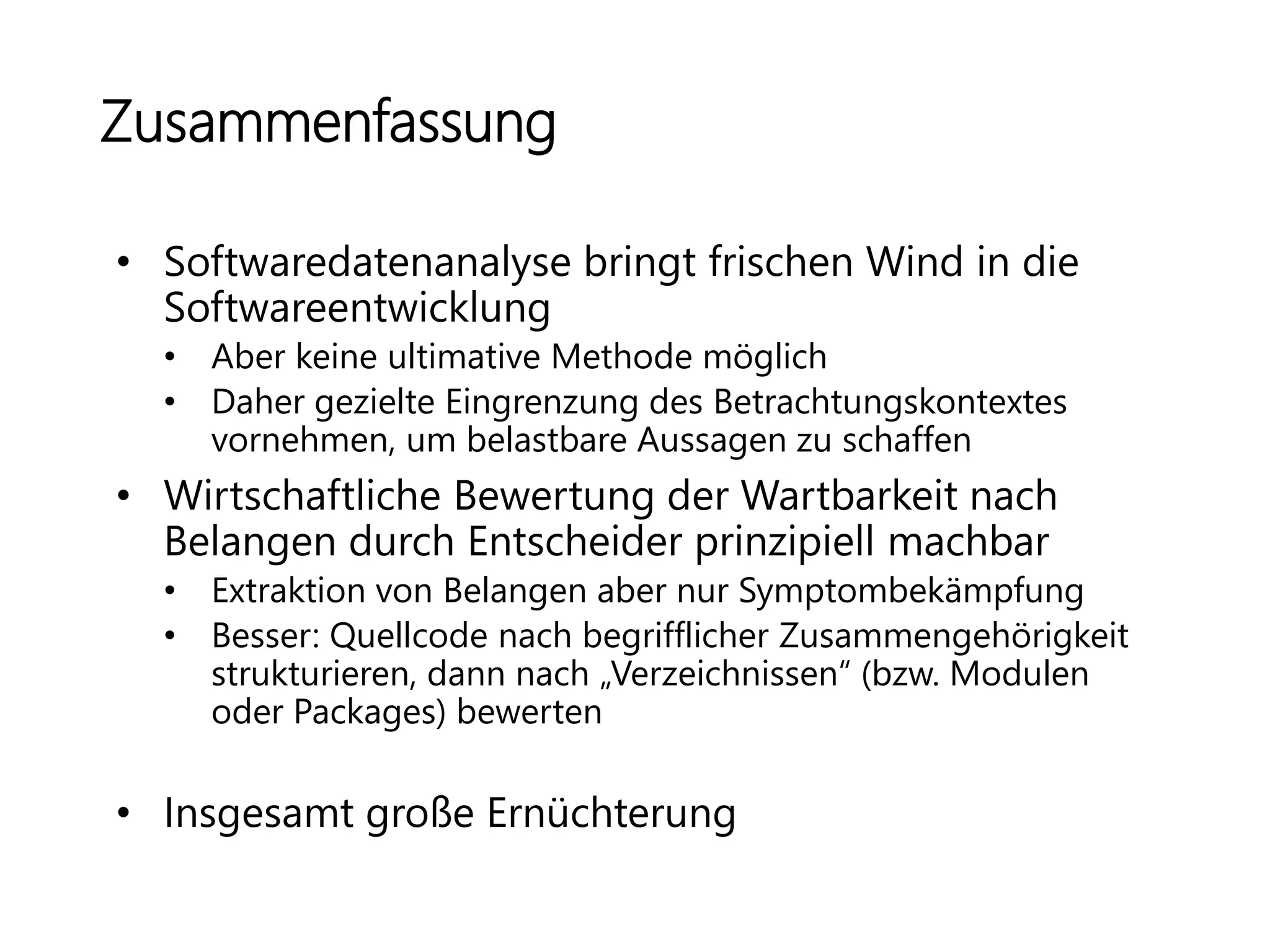

68. Zusammenfassung
• Softwaredatenanalyse bringt frischen Wind in die
Softwareentwicklung
• Aber keine ultimative Methode möglich
• Daher gezielte Eingrenzung des Betrachtungskontextes
vornehmen, um belastbare Aussagen zu schaffen
• Wirtschaftliche Bewertung der Wartbarkeit nach
Belangen durch Entscheider prinzipiell machbar
• Extraktion von Belangen aber nur Symptombekämpfung
• Besser: Quellcode nach begrifflicher Zusammengehörigkeit
strukturieren, dann nach „Verzeichnissen“ (bzw. Modulen
oder Packages) bewerten
• Insgesamt große Ernüchterung
