Softwareentwicklungs-
Methoden – Wozu dient das denn?
31.10.2009 - Ch. Santschi
Inhalt
Überblick der SW-
Entwicklungsmethoden
Grundlagen des Software-Engineering
Aktuelle Methoden der
Softwareentwicklung
Unified Modeling Language
Ausblick: Plattformunabhängige
Lösungen mit C# und .NET
31.10.2009 - Ch. Santschi
Warum Softwareengineering?
Durch Leidensdruck:
Software wird immer komplexer
Die Software(weiter)entwicklung dauert
zu lang
Der erzeugte Code ist oft unzuverlässig
Die Wartung und Fortschreibung von
Softwareprodukten ist problematisch
31.10.2009 - Ch. Santschi
Was ist Softwareengineering?
Systematisches Vorgehen
Methodische Unterstützung
Intensiver Einsatz von Instumenten
Entwicklungsarbeit und
Projektorganisation treten stets paarweise auf
31.10.2009 - Ch. Santschi

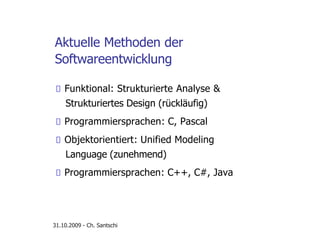

Aktuelle Methoden der
Softwareentwicklung
Funktional: Strukturierte Analyse &
Strukturiertes Design (rückläufig)
Programmiersprachen: C, Pascal
Objektorientiert: Unified Modeling
Language (zunehmend)
Programmiersprachen: C++, C#, Java
31.10.2009 - Ch. Santschi
Ziele der methodischen
Unterstützung
 (Methodische Unterstützung rechnet sich nur bei
größeren Systemen)
 Vermeidung von frühen Fehlern
 Unterstützung bei der Anforderungsdefinition
 Unterstützung bei der Systemarchitektur
 Unterstützung bei der Programmierung
 Unterstützung bei Planungs- und Organisationsfragen
 Kommunikationsplattform zwischen
fachwissenschaftlichen Bedürfnissen und
informationstechnischen Belangen
31.10.2009 - Ch. Santschi
Methodenneutrale Grundprinzipien
des Softwareentwicklung
Abstraktion
Hierarchien
Kapselung (Verhinderung von sog.
Seiteneffekten)
Modularisierung
31.10.2009 - Ch. Santschi
Strukturierte Analyse & Strukturiertes Design
Kernelemente: Datenflußdiagramme und
Datenwörterbuch
Bestandteile der Datenflußdiagramme:
Funktionsknoten, Datenstöme, Speicher,
Terminatoren
Vorgehensweise: Funktionsknoten werden mit
einem das Ganze benennende Kontext-
Diagramm zunehmend kokretisiert
31.10.2009 - Ch. Santschi
Strukturierte Analyse & Strukturiertes Design
Sukzessive Konkretisierung, jeder Knoten
wird in einem neuen Datenflußdiagramm
(neue Ebene) solange verfeinert, bis eine für
die Weiterbearbeitung angemessene
Granularität erreicht ist.
Die so entstandene Vielfalt von
Funktionsknoten unterstützt Planungs- und
Organisationsfragen
Die Vorgehensweise für das
Datenwörterbuch ist analog
31.10.2009 - Ch. Santschi
Strukturierte Analyse &
Strukturiertes Design
Später wurde das Entity Relationship
Modeling (ERM) integriert,
eine bedeutsame Erweiterung, mit der
die ganze Datenlogik zuverlässig
definiert werden konnte
Speicher der Datenflußdiagramme der
Datenflußdiagramme gelten als
Entitätskandidaten
31.10.2009 - Ch. Santschi
Strukturierte Analyse & Strukturiertes Design
Zur Abbildung der Prozeßdynamik
wurden später noch Elemente der
Zustandsänderungsdiagramme der
Methode zugefügt
die Schaltlogik wurde von Schalt-
Datenströmen gesteuert, die Prozesse
(Funktionsknoten) aktivieren und
deaktivieren.
31.10.2009 - Ch. Santschi
Strukturierte Analyse & Strukturiertes
Design
Entity Relationship Modeling
Datenflußdiagramme und
Datenwörterbuch
Zustandsänderungsdiagramme
31.10.2009 - Ch. Santschi

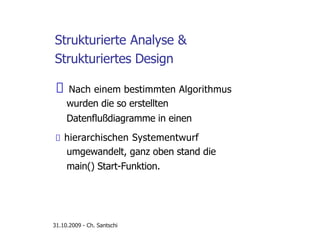

Strukturierte Analyse &
Strukturiertes Design
Nach einem bestimmten Algorithmus
wurden die so erstellten
Datenflußdiagramme in einen
hierarchischen Systementwurf
umgewandelt, ganz oben stand die
main() Start-Funktion.
31.10.2009 - Ch. Santschi

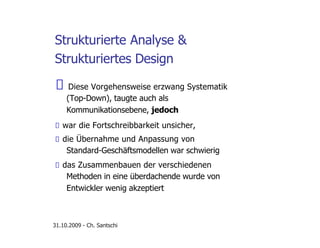

Strukturierte Analyse &
Strukturiertes Design
Diese Vorgehensweise erzwang Systematik
(Top-Down), taugte auch als
Kommunikationsebene, jedoch
war die Fortschreibbarkeit unsicher,
die Übernahme und Anpassung von
Standard-Geschäftsmodellen war schwierig
das Zusammenbauen der verschiedenen
Methoden in eine überdachende wurde von
Entwickler wenig akzeptiert
31.10.2009 - Ch. Santschi

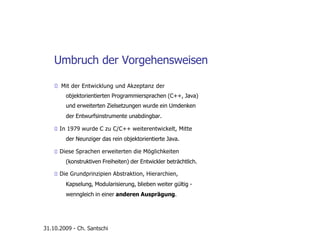

Umbruch der Vorgehensweisen
Mit der Entwicklung und Akzeptanz der
objektorientierten Programmiersprachen (C++, Java)
und erweiterten Zielsetzungen wurde ein Umdenken
der Entwurfsinstrumente unabdingbar.
In 1979 wurde C zu C/C++ weiterentwickelt, Mitte
der Neunziger das rein objektorientierte Java.
Diese Sprachen erweiterten die Möglichkeiten
(konstruktiven Freiheiten) der Entwickler beträchtlich.
Die Grundprinzipien Abstraktion, Hierarchien,
Kapselung, Modularisierung, blieben weiter gültig -
wenngleich in einer anderen Ausprägung.
31.10.2009 - Ch. Santschi
Umbruch der Vorgehensweisen
Das mächtige Element der Vererbung
repräsentiert bei der Objektorientierung
„Abstraktion“ und „Hierarchien“
die „Datenkapselung“ wurde durch Vergabe
von Klassenprivilegien (public, private, ..)
sichergestellt.
Eine Überleitung von Strukturierten
Entwürfen zu Klassendiagrammen ist unter
Zuhilfenahme von ERM-Tabellen möglich
31.10.2009 - Ch. Santschi
Umbruch der Vorgehensweisen
C- Beispiel: Keine Kapselung
#include <stdio.h>
struct Hello
{
char *h;
void ausgabe(void)
{
h="Hello World"; printf("%sn", h);
}
};
main(void)
{struct Hello begruessung; begruessung.ausgabe();
begruessung.h="Testausgabe";printf("%sn",
begruessung.h);
}
31.10.2009 - Ch. Santschi

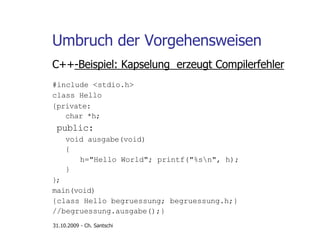

Umbruch der Vorgehensweisen
C++-Beispiel: Kapselung erzeugt Compilerfehler
#include <stdio.h>
class Hello
{private:
char *h;
public:
void ausgabe(void)
{
h="Hello World"; printf("%sn", h);
}
};
main(void)
{class Hello begruessung; begruessung.h;}
//begruessung.ausgabe();}
31.10.2009 - Ch. Santschi

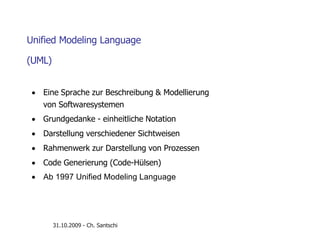

Unified Modeling Language
(UML)
 Eine Sprache zur Beschreibung & Modellierung
von Softwaresystemen
 Grundgedanke - einheitliche Notation
 Darstellung verschiedener Sichtweisen
 Rahmenwerk zur Darstellung von Prozessen
 Code Generierung (Code-Hülsen)
 Ab 1997 Unified Modeling Language
31.10.2009 - Ch. Santschi
Diagrammbeschreibung -
Diagrammtypen
Nutzungsumgebung: Use Cases
Statische Beschreibung: Klassendiagramme
Dynamische Beschreibung:
Sequenzdiagramme
Interaktionsdiagramme
Zustandsdiagramme
Aktivitätsdiagramme
Implementierung
Komponentendiagramme
Package Diagramme
31.10.2009 - Ch. Santschi
Statische Beschreibung: Use Cases
(Anwendungsfalldiagramme)
Geschäftsprozesse, allgemeine
Einsatzmöglichkeiten
Zusammenwirken von
Personen (Akteuren) mit einem System
Die durch Use Cases abgebildeten Tätigkeiten
sind verbal zu beschreiben
31.10.2009 - Ch. Santschi
Use Cases (Symbole)
<<extend>>, <<uses>> erweitert den
„Basis Use Case“, der Basis Use Case
kann auch ohne die Erweiterung
arbeiten
<<extend>> Erweiterung
(Flug buchen)
Basis Use Case
(Reise verkaufen)
31.10.2009 - Ch. Santschi
Use Cases (Symbole)
<<include>>Die gemeinsame
Funktionalität zweier Use Cases wird
durch einen Dritten beschreiben. Der
Dritte ist stets Bestandteil der ersten beiden
<<include>>
Wareneingang
Zukauf
Wareneingang
Produktion
„Dritter“
(Ware einlagern)
<<include>>
31.10.2009 - Ch. Santschi
Use Cases (Geschäftsvorfälle)
31.10.2009 - Ch. Santschi
Statische Beschreibung:
Klassendiagramme
 sind die wichtigsten Diagramme der UML
 dokumentieren die statische Struktur der
Klassen
 in einem System und
 ihre Beziehungen untereinander
 insbesondere
 Vererbung
 Assoziation
 Aggregation und Komposition
31.10.2009 - Ch. Santschi
Klassendiagramme, Symbole
31.10.2009 - Ch. Santschi
Statische Beschreibung: Klassendiagramme, Symbole
Vererbung
31.10.2009 - Ch. Santschi
Dynamische Beschreibung:
Interaktionsdiagramme
Nachrichten und Zusammenarbeit der
Objekte im zeitlichen Ablauf
Sequenzdiagramm:
Zeitliche Aufrufstruktur mit wenigen Klassen
Kollaborationsdiagramm:
Zeitliche Aufrufstruktur mit wenigen
Nachrichten
31.10.2009 - Ch. Santschi

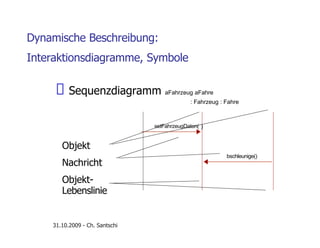

Dynamische Beschreibung:
Interaktionsdiagramme, Symbole
Sequenzdiagramm aFahrzeug aFahre
: Fahrzeug : Fahre
setFahrzeugDaten(
bschleunige()
Objekt
Nachricht
Objekt-
Lebenslinie
31.10.2009 - Ch. Santschi
31.10.2009 - Ch. Santschi

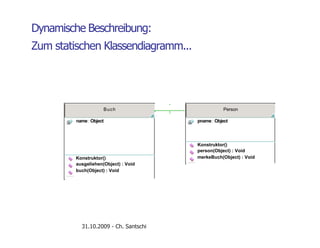

Dynamische Beschreibung:
Zum statischen Klassendiagramm...
Konstruktor()
person(Object) : Void
merkeBuch(Object) : VoidKonstruktor()
ausgeliehen(Object) : Void
buch(Object) : Void
PersonBuch
*
1
pname : Objectname : Object
Dynamische Beschreibung:
...wird ein Sequenzdiagramm
hinzugefügt
31.10.2009 - Ch. Santschi
Dynamische Beschreibung:
Sequenzdiagramme

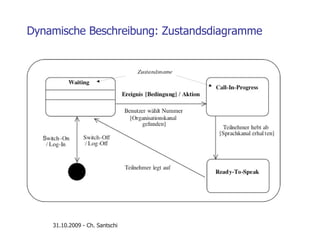

Dynamische Beschreibung: Zustandsdiagramme
31.10.2009 - Ch. Santschi
Dynamische Beschreibung: Aktivitätsdiagramme
31.10.2009 - Ch. Santschi
Implementierungsdiagramme
 Darstellung von verteilten Anwendungen
und Komponenten
 (Übersetzungseinheiten, ausführbare
Programme, Hardwarestruktur)
 Komponentendiagramme
 Zusammenhänge der Software
 Verteilungsdiagramme
 Hardwareaufbau
31.10.2009 - Ch. Santschi
Implementierungsdiagramme -
Komponentendiagramme
31.10.2009 - Ch. Santschi
Implementierungsdiagramme Verteilungsdiagramme
31.10.2009 - Ch. Santschi
Was haben die einzelnen
Diagramme miteinander zu tun?
Verbale Beschreibung der Use-Case-
Diagramme liefert Objekt-, Attributs- und
Methodenkandidaten: Sequenzdiagramm
Sequenzdiagramm definiert Nachrichten
zwischen den Objekten: Klassendiagramm
(weitere Attribute und Methoden) mit
Beziehungen zwischen den Klassen
entsprechend der Nachrichten
Die Aussagen von Sequenz- und
Kollaborationsdiagramm sind äquivalent
31.10.2009 - Ch. Santschi
Ausblick: Plattform-
unabhängige Lösungen
Die rasche Akzeptanz des Internet erforderte
plattformunabhängige Lösungen.
Dies wird derzeit nur von Java geleistet.
Plattformunabhängigkeit ist aber keine Frage
der Programmiersprache, sondern vielmehr
eine Frage des erzeugten Zwischencodes,
etwa der class-Dateien von Java, die dann
von einer JVM (Java Virtual Maschine,
standardisiertes Bestandteil aller gängigen
Betriebssysteme) interpretiert wird.
31.10.2009 - Ch. Santschi

Analyse-Methodik

  • 1.
    Softwareentwicklungs- Methoden – Wozudient das denn? 31.10.2009 - Ch. Santschi
  • 2.
    Inhalt Überblick der SW- Entwicklungsmethoden Grundlagendes Software-Engineering Aktuelle Methoden der Softwareentwicklung Unified Modeling Language Ausblick: Plattformunabhängige Lösungen mit C# und .NET 31.10.2009 - Ch. Santschi
  • 3.
    Warum Softwareengineering? Durch Leidensdruck: Softwarewird immer komplexer Die Software(weiter)entwicklung dauert zu lang Der erzeugte Code ist oft unzuverlässig Die Wartung und Fortschreibung von Softwareprodukten ist problematisch 31.10.2009 - Ch. Santschi
  • 4.
    Was ist Softwareengineering? SystematischesVorgehen Methodische Unterstützung Intensiver Einsatz von Instumenten Entwicklungsarbeit und Projektorganisation treten stets paarweise auf 31.10.2009 - Ch. Santschi
  • 5.
    Aktuelle Methoden der Softwareentwicklung Funktional:Strukturierte Analyse & Strukturiertes Design (rückläufig) Programmiersprachen: C, Pascal Objektorientiert: Unified Modeling Language (zunehmend) Programmiersprachen: C++, C#, Java 31.10.2009 - Ch. Santschi
  • 6.
    Ziele der methodischen Unterstützung (Methodische Unterstützung rechnet sich nur bei größeren Systemen)  Vermeidung von frühen Fehlern  Unterstützung bei der Anforderungsdefinition  Unterstützung bei der Systemarchitektur  Unterstützung bei der Programmierung  Unterstützung bei Planungs- und Organisationsfragen  Kommunikationsplattform zwischen fachwissenschaftlichen Bedürfnissen und informationstechnischen Belangen 31.10.2009 - Ch. Santschi
  • 7.
    Methodenneutrale Grundprinzipien des Softwareentwicklung Abstraktion Hierarchien Kapselung(Verhinderung von sog. Seiteneffekten) Modularisierung 31.10.2009 - Ch. Santschi
  • 8.
    Strukturierte Analyse &Strukturiertes Design Kernelemente: Datenflußdiagramme und Datenwörterbuch Bestandteile der Datenflußdiagramme: Funktionsknoten, Datenstöme, Speicher, Terminatoren Vorgehensweise: Funktionsknoten werden mit einem das Ganze benennende Kontext- Diagramm zunehmend kokretisiert 31.10.2009 - Ch. Santschi
  • 9.
    Strukturierte Analyse &Strukturiertes Design Sukzessive Konkretisierung, jeder Knoten wird in einem neuen Datenflußdiagramm (neue Ebene) solange verfeinert, bis eine für die Weiterbearbeitung angemessene Granularität erreicht ist. Die so entstandene Vielfalt von Funktionsknoten unterstützt Planungs- und Organisationsfragen Die Vorgehensweise für das Datenwörterbuch ist analog 31.10.2009 - Ch. Santschi
  • 10.
    Strukturierte Analyse & StrukturiertesDesign Später wurde das Entity Relationship Modeling (ERM) integriert, eine bedeutsame Erweiterung, mit der die ganze Datenlogik zuverlässig definiert werden konnte Speicher der Datenflußdiagramme der Datenflußdiagramme gelten als Entitätskandidaten 31.10.2009 - Ch. Santschi
  • 11.
    Strukturierte Analyse &Strukturiertes Design Zur Abbildung der Prozeßdynamik wurden später noch Elemente der Zustandsänderungsdiagramme der Methode zugefügt die Schaltlogik wurde von Schalt- Datenströmen gesteuert, die Prozesse (Funktionsknoten) aktivieren und deaktivieren. 31.10.2009 - Ch. Santschi
  • 12.
    Strukturierte Analyse &Strukturiertes Design Entity Relationship Modeling Datenflußdiagramme und Datenwörterbuch Zustandsänderungsdiagramme 31.10.2009 - Ch. Santschi
  • 13.
    Strukturierte Analyse & StrukturiertesDesign Nach einem bestimmten Algorithmus wurden die so erstellten Datenflußdiagramme in einen hierarchischen Systementwurf umgewandelt, ganz oben stand die main() Start-Funktion. 31.10.2009 - Ch. Santschi
  • 14.
    Strukturierte Analyse & StrukturiertesDesign Diese Vorgehensweise erzwang Systematik (Top-Down), taugte auch als Kommunikationsebene, jedoch war die Fortschreibbarkeit unsicher, die Übernahme und Anpassung von Standard-Geschäftsmodellen war schwierig das Zusammenbauen der verschiedenen Methoden in eine überdachende wurde von Entwickler wenig akzeptiert 31.10.2009 - Ch. Santschi
  • 15.
    Umbruch der Vorgehensweisen Mitder Entwicklung und Akzeptanz der objektorientierten Programmiersprachen (C++, Java) und erweiterten Zielsetzungen wurde ein Umdenken der Entwurfsinstrumente unabdingbar. In 1979 wurde C zu C/C++ weiterentwickelt, Mitte der Neunziger das rein objektorientierte Java. Diese Sprachen erweiterten die Möglichkeiten (konstruktiven Freiheiten) der Entwickler beträchtlich. Die Grundprinzipien Abstraktion, Hierarchien, Kapselung, Modularisierung, blieben weiter gültig - wenngleich in einer anderen Ausprägung. 31.10.2009 - Ch. Santschi
  • 16.
    Umbruch der Vorgehensweisen Dasmächtige Element der Vererbung repräsentiert bei der Objektorientierung „Abstraktion“ und „Hierarchien“ die „Datenkapselung“ wurde durch Vergabe von Klassenprivilegien (public, private, ..) sichergestellt. Eine Überleitung von Strukturierten Entwürfen zu Klassendiagrammen ist unter Zuhilfenahme von ERM-Tabellen möglich 31.10.2009 - Ch. Santschi
  • 17.
    Umbruch der Vorgehensweisen C-Beispiel: Keine Kapselung #include <stdio.h> struct Hello { char *h; void ausgabe(void) { h="Hello World"; printf("%sn", h); } }; main(void) {struct Hello begruessung; begruessung.ausgabe(); begruessung.h="Testausgabe";printf("%sn", begruessung.h); } 31.10.2009 - Ch. Santschi
  • 18.
    Umbruch der Vorgehensweisen C++-Beispiel:Kapselung erzeugt Compilerfehler #include <stdio.h> class Hello {private: char *h; public: void ausgabe(void) { h="Hello World"; printf("%sn", h); } }; main(void) {class Hello begruessung; begruessung.h;} //begruessung.ausgabe();} 31.10.2009 - Ch. Santschi
  • 19.
    Unified Modeling Language (UML) Eine Sprache zur Beschreibung & Modellierung von Softwaresystemen  Grundgedanke - einheitliche Notation  Darstellung verschiedener Sichtweisen  Rahmenwerk zur Darstellung von Prozessen  Code Generierung (Code-Hülsen)  Ab 1997 Unified Modeling Language 31.10.2009 - Ch. Santschi
  • 20.
    Diagrammbeschreibung - Diagrammtypen Nutzungsumgebung: UseCases Statische Beschreibung: Klassendiagramme Dynamische Beschreibung: Sequenzdiagramme Interaktionsdiagramme Zustandsdiagramme Aktivitätsdiagramme Implementierung Komponentendiagramme Package Diagramme 31.10.2009 - Ch. Santschi
  • 21.
    Statische Beschreibung: UseCases (Anwendungsfalldiagramme) Geschäftsprozesse, allgemeine Einsatzmöglichkeiten Zusammenwirken von Personen (Akteuren) mit einem System Die durch Use Cases abgebildeten Tätigkeiten sind verbal zu beschreiben 31.10.2009 - Ch. Santschi
  • 22.
    Use Cases (Symbole) <<extend>>,<<uses>> erweitert den „Basis Use Case“, der Basis Use Case kann auch ohne die Erweiterung arbeiten <<extend>> Erweiterung (Flug buchen) Basis Use Case (Reise verkaufen) 31.10.2009 - Ch. Santschi
  • 23.
    Use Cases (Symbole) <<include>>Diegemeinsame Funktionalität zweier Use Cases wird durch einen Dritten beschreiben. Der Dritte ist stets Bestandteil der ersten beiden <<include>> Wareneingang Zukauf Wareneingang Produktion „Dritter“ (Ware einlagern) <<include>> 31.10.2009 - Ch. Santschi
  • 24.
  • 25.
    Statische Beschreibung: Klassendiagramme  sinddie wichtigsten Diagramme der UML  dokumentieren die statische Struktur der Klassen  in einem System und  ihre Beziehungen untereinander  insbesondere  Vererbung  Assoziation  Aggregation und Komposition 31.10.2009 - Ch. Santschi
  • 26.
  • 27.
    Statische Beschreibung: Klassendiagramme,Symbole Vererbung 31.10.2009 - Ch. Santschi
  • 28.
    Dynamische Beschreibung: Interaktionsdiagramme Nachrichten undZusammenarbeit der Objekte im zeitlichen Ablauf Sequenzdiagramm: Zeitliche Aufrufstruktur mit wenigen Klassen Kollaborationsdiagramm: Zeitliche Aufrufstruktur mit wenigen Nachrichten 31.10.2009 - Ch. Santschi
  • 29.
    Dynamische Beschreibung: Interaktionsdiagramme, Symbole SequenzdiagrammaFahrzeug aFahre : Fahrzeug : Fahre setFahrzeugDaten( bschleunige() Objekt Nachricht Objekt- Lebenslinie 31.10.2009 - Ch. Santschi
  • 30.
    31.10.2009 - Ch.Santschi Dynamische Beschreibung: Zum statischen Klassendiagramm... Konstruktor() person(Object) : Void merkeBuch(Object) : VoidKonstruktor() ausgeliehen(Object) : Void buch(Object) : Void PersonBuch * 1 pname : Objectname : Object
  • 31.
    Dynamische Beschreibung: ...wird einSequenzdiagramm hinzugefügt 31.10.2009 - Ch. Santschi
  • 32.
  • 33.
  • 34.
  • 35.
    Implementierungsdiagramme  Darstellung vonverteilten Anwendungen und Komponenten  (Übersetzungseinheiten, ausführbare Programme, Hardwarestruktur)  Komponentendiagramme  Zusammenhänge der Software  Verteilungsdiagramme  Hardwareaufbau 31.10.2009 - Ch. Santschi
  • 36.
  • 37.
  • 38.
    Was haben dieeinzelnen Diagramme miteinander zu tun? Verbale Beschreibung der Use-Case- Diagramme liefert Objekt-, Attributs- und Methodenkandidaten: Sequenzdiagramm Sequenzdiagramm definiert Nachrichten zwischen den Objekten: Klassendiagramm (weitere Attribute und Methoden) mit Beziehungen zwischen den Klassen entsprechend der Nachrichten Die Aussagen von Sequenz- und Kollaborationsdiagramm sind äquivalent 31.10.2009 - Ch. Santschi
  • 39.
    Ausblick: Plattform- unabhängige Lösungen Dierasche Akzeptanz des Internet erforderte plattformunabhängige Lösungen. Dies wird derzeit nur von Java geleistet. Plattformunabhängigkeit ist aber keine Frage der Programmiersprache, sondern vielmehr eine Frage des erzeugten Zwischencodes, etwa der class-Dateien von Java, die dann von einer JVM (Java Virtual Maschine, standardisiertes Bestandteil aller gängigen Betriebssysteme) interpretiert wird. 31.10.2009 - Ch. Santschi
