1. Daniel Fisher | devcoach®
Nach SOA kommt SOC
Service-Orientierung auf dem Client
SOFTWARE://DEVELOPMENT + ARCHITECTURE + CONSULTING

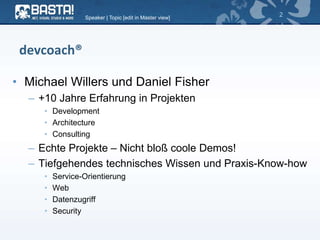

2. devcoach®
• Michael Willers und Daniel Fisher
– +10 Jahre Erfahrung in Projekten
• Development
• Architecture
• Consulting
– Echte Projekte – Nicht bloß coole Demos!
– Tiefgehendes technisches Wissen und Praxis-Know-how
• Service-Orientierung
• Web
• Datenzugriff
• Security
Speaker | Topic [edit in Master view]
2

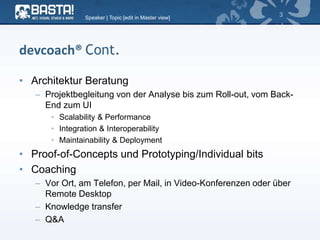

3. devcoach® Cont.
• Architektur Beratung
– Projektbegleitung von der Analyse bis zum Roll-out, vom Back-
End zum UI
• Scalability & Performance
• Integration & Interoperability
• Maintainability & Deployment
• Proof-of-Concepts und Prototyping/Individual bits
• Coaching
– Vor Ort, am Telefon, per Mail, in Video-Konferenzen oder über
Remote Desktop
– Knowledge transfer
– Q&A
Speaker | Topic [edit in Master view]
3

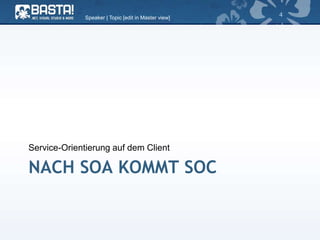

4. NACH SOA KOMMT SOC
Service-Orientierung auf dem Client
Speaker | Topic [edit in Master view]
4

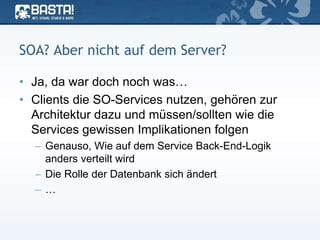

5. SOA? Aber nicht auf dem Server?
• Ja, da war doch noch was…
• Clients die SO-Services nutzen, gehören zur
Architektur dazu und müssen/sollten wie die
Services gewissen Implikationen folgen
– Genauso, Wie auf dem Service Back-End-Logik
anders verteilt wird
– Die Rolle der Datenbank sich ändert
– …

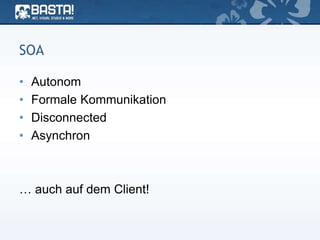

6. SOA
• Autonom
• Formale Kommunikation
• Disconnected
• Asynchron
… auch auf dem Client!

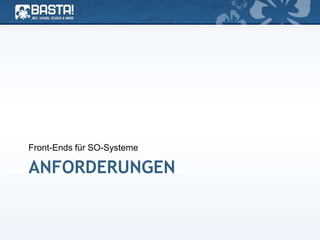

7. ANFORDERUNGEN
Front-Ends für SO-Systeme

8. Input Handling
• Daten müssen gesammelt werden, bevor sie
verschickt werden
– Wie im wahren Leben
• Wenn Sie sowas haben ;-)
• Beispiel: Steuererklärung
• Daten müssen zwischengelagert werden, wenn
das Back-End nicht erreichbar ist
– Offline Fähigkeit

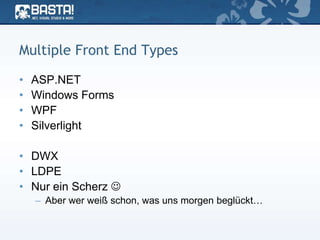

9. Multiple Front End Types
• ASP.NET
• Windows Forms
• WPF
• Silverlight
• DWX
• LDPE
• Nur ein Scherz 
– Aber wer weiß schon, was uns morgen beglückt…

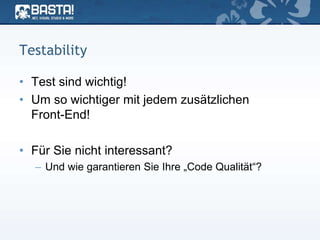

10. Testability
• Test sind wichtig!
• Um so wichtiger mit jedem zusätzlichen
Front-End!
• Für Sie nicht interessant?
– Und wie garantieren Sie Ihre „Code Qualität“?

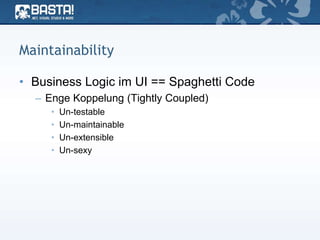

11. Maintainability
• Business Logic im UI == Spaghetti Code
– Enge Koppelung (Tightly Coupled)
• Un-testable
• Un-maintainable
• Un-extensible
• Un-sexy

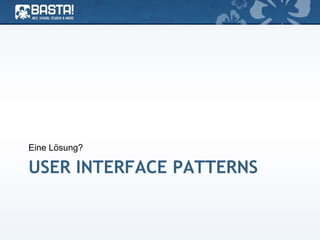

12. USER INTERFACE PATTERNS
Eine Lösung?

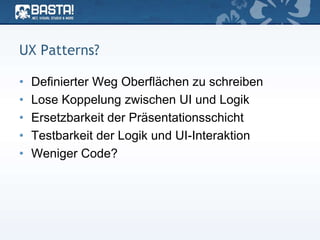

13. UX Patterns?
• Definierter Weg Oberflächen zu schreiben
• Lose Koppelung zwischen UI und Logik
• Ersetzbarkeit der Präsentationsschicht
• Testbarkeit der Logik und UI-Interaktion
• Weniger Code?

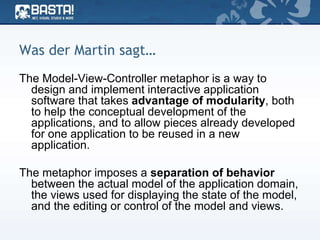

14. Was der Martin sagt…
The Model-View-Controller metaphor is a way to
design and implement interactive application
software that takes advantage of modularity, both
to help the conceptual development of the
applications, and to allow pieces already developed
for one application to be reused in a new
application.
The metaphor imposes a separation of behavior
between the actual model of the application domain,
the views used for displaying the state of the model,
and the editing or control of the model and views.

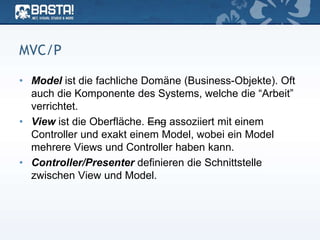

15. MVC/P
• Model ist die fachliche Domäne (Business-Objekte). Oft
auch die Komponente des Systems, welche die “Arbeit”
verrichtet.
• View ist die Oberfläche. Eng assoziiert mit einem
Controller und exakt einem Model, wobei ein Model
mehrere Views und Controller haben kann.
• Controller/Presenter definieren die Schnittstelle
zwischen View und Model.

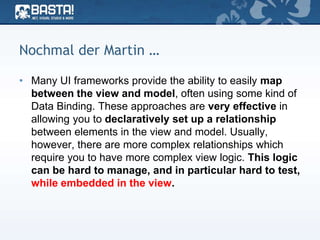

16. Nochmal der Martin …
• Many UI frameworks provide the ability to easily map
between the view and model, often using some kind of
Data Binding. These approaches are very effective in
allowing you to declaratively set up a relationship
between elements in the view and model. Usually,
however, there are more complex relationships which
require you to have more complex view logic. This logic
can be hard to manage, and in particular hard to test,
while embedded in the view.

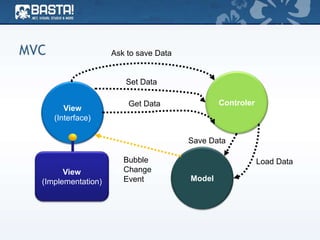

17. MVC
Controler
Model
View
(Interface)
View
(Implementation)
Load Data
Get Data
Set Data
Ask to save Data
Save Data
Bubble
Change
Event

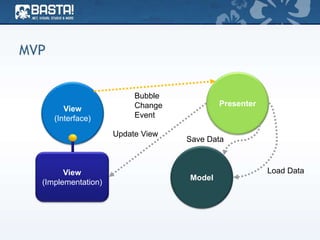

18. MVP
Presenter
Model
View
(Interface)
View
(Implementation)
Load Data
Update View
Bubble
Change
Event
Save Data

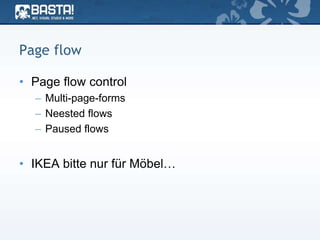

19. Page flow
• Page flow control
– Multi-page-forms
– Neested flows
– Paused flows
• IKEA bitte nur für Möbel…

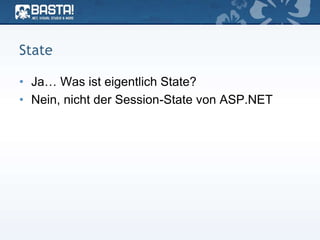

20. State
• Ja… Was ist eigentlich State?
• Nein, nicht der Session-State von ASP.NET

21. USER INTERFACE PATTERNS

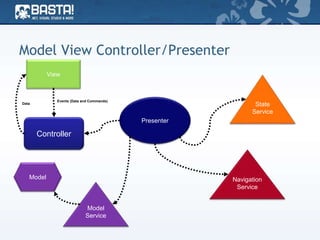

22. Model View Controller/Presenter
Presenter
Navigation
Service
Model
Service
State
Service
Model
View
Events (Data and Commands)
Controller
Data

23. Model
• Business-Objekte
• Im schlimmsten Fall auch ein DataSet
– Überflüssiger Verbrauch von CPU/Speicher
• 66% langsamer als Business-Objekt und DataReader

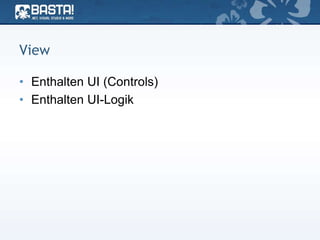

24. View
• Enthalten UI (Controls)
• Enthalten UI-Logik

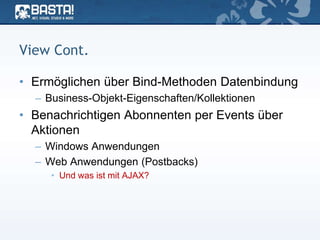

25. View Cont.
• Ermöglichen über Bind-Methoden Datenbindung
– Business-Objekt-Eigenschaften/Kollektionen
• Benachrichtigen Abonnenten per Events über
Aktionen
– Windows Anwendungen
– Web Anwendungen (Postbacks)
• Und was ist mit AJAX?

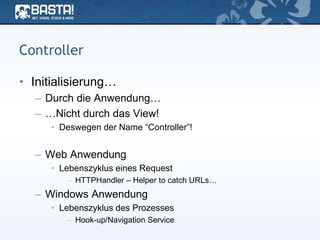

26. Controller
• Initialisierung…
– Durch die Anwendung…
– …Nicht durch das View!
• Deswegen der Name “Controller”!
– Web Anwendung
• Lebenszyklus eines Request
– HTTPHandler – Helper to catch URLs…
– Windows Anwendung
• Lebenszyklus des Prozesses
– Hook-up/Navigation Service

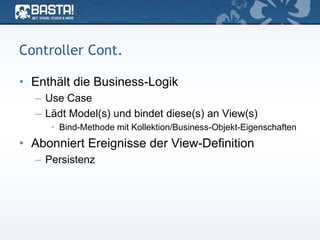

27. Controller Cont.
• Enthält die Business-Logik
– Use Case
– Lädt Model(s) und bindet diese(s) an View(s)
• Bind-Methode mit Kollektion/Business-Objekt-Eigenschaften
• Abonniert Ereignisse der View-Definition
– Persistenz

28. Model Service
Model
Service
Model
Provides
access to
models

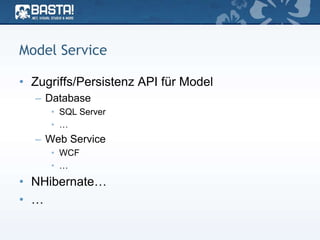

29. Model Service
• Zugriffs/Persistenz API für Model
– Database
• SQL Server
• …
– Web Service
• WCF
• …
• NHibernate…
• …

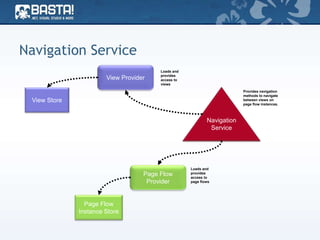

30. Navigation Service
Page Flow
Provider
Navigation
Service
Page Flow
Instance Store
Provides navigation
methods to navigate
between views on
page flow instances.
Loads and
provides
access to
page flows
View Provider
View Store
Loads and
provides
access to
views

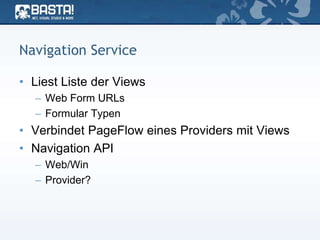

31. Navigation Service
• Liest Liste der Views
– Web Form URLs
– Formular Typen
• Verbindet PageFlow eines Providers mit Views
• Navigation API
– Web/Win
– Provider?

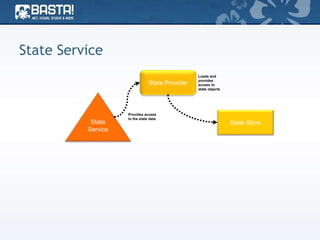

32. State Service
State
Service
State Provider
State Store
Loads and
provides
access to
state objects
Provides access
to the state data.

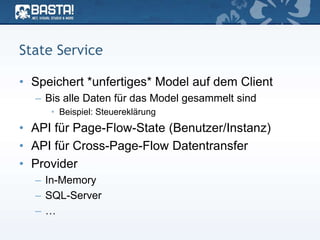

33. State Service
• Speichert *unfertiges* Model auf dem Client
– Bis alle Daten für das Model gesammelt sind
• Beispiel: Steuereklärung
• API für Page-Flow-State (Benutzer/Instanz)
• API für Cross-Page-Flow Datentransfer
• Provider
– In-Memory
– SQL-Server
– …

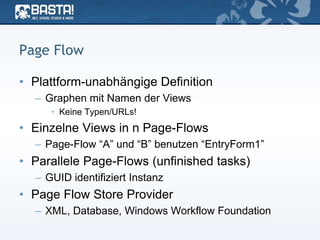

34. Page Flow
• Plattform-unabhängige Definition
– Graphen mit Namen der Views
• Keine Typen/URLs!
• Einzelne Views in n Page-Flows
– Page-Flow “A” und “B” benutzen “EntryForm1”
• Parallele Page-Flows (unfinished tasks)
– GUID identifiziert Instanz
• Page Flow Store Provider
– XML, Database, Windows Workflow Foundation

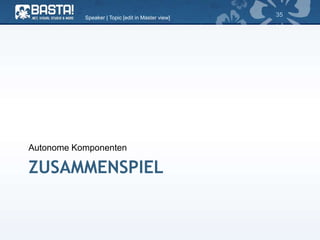

35. ZUSAMMENSPIEL
Autonome Komponenten
Speaker | Topic [edit in Master view]
35

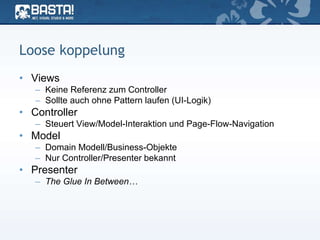

36. Loose koppelung
• Views
– Keine Referenz zum Controller
– Sollte auch ohne Pattern laufen (UI-Logik)
• Controller
– Steuert View/Model-Interaktion und Page-Flow-Navigation
• Model
– Domain Modell/Business-Objekte
– Nur Controller/Presenter bekannt
• Presenter
– The Glue In Between…

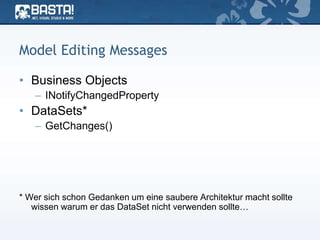

37. Model Editing Messages
• Business Objects
– INotifyChangedProperty
• DataSets*
– GetChanges()
* Wer sich schon Gedanken um eine saubere Architektur macht sollte
wissen warum er das DataSet nicht verwenden sollte…

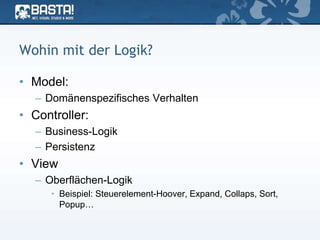

38. Wohin mit der Logik?
• Model:
– Domänenspezifisches Verhalten
• Controller:
– Business-Logik
– Persistenz
• View
– Oberflächen-Logik
• Beispiel: Steuerelement-Hoover, Expand, Collaps, Sort,
Popup…

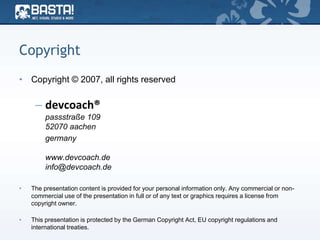

39. Copyright
