Die Präsentation von Andreas Koop auf der DOAG 2015 behandelt die Implementierung von WebLogic in Docker-Containern und die Evolution von Systemumgebungen. Sie thematisiert Grundlagen von Docker, verschiedene Container-Topologien sowie Herausforderungen und Best Practices bei der Nutzung dieser Technologien. Zudem wird auf die Notwendigkeit eines Umdenkens in Bezug auf Software- und Systemarchitektur eingegangen, insbesondere hinsichtlich Service-Discovery, Cluster-Management und Monitoring.

1. DOAG 2015, Nürnberg
Andreas Koop
WEBLOGIC IM DOCKER
CONTAINER
WebLogic WebLogic
WebLogic

2. Andreas Koop
Geschäftsführung
& ConsultingABOUT ME
Consulting, Training Oracle Technology
Oracle ADF Certified Implementation Specialist
Certified Professional for Software Architecture
Professional Scrum Master
Community
DOAG, ADF EMG, ADF German Community, Google Plus,
Twitter @andreaskoop @enpit
Blog
News - http://www.enpit.de/blog
Technical (english) - http://multikoop.blogspot.com
2
www.scope-alliance.de

3. ENTERPRISE PRAGMATIC IT

4. DOAG 2014, Nürnberg, Andreas Koop
AGENDA
Evolution der Systemumgebungen und -techniken
Docker Grundlagen
WebLogic in Docker, Topologien
Herausforderungen & Best Practices
Fazit & Ausblick
4

5. Andreas Koop
EVOLUTION DER SYSTEMUMGEBUNGEN UND -
TECHNIKEN
5
Physical
Server
Virtualisierung
VMWare, Virtualbox,
Oracle VM, kvm, …
Provisionierung
Vagrant, Puppet, Chef, Ansible, …
Container
Docker, rkt, …
„On-The-Fly“
AWS Lambda, nginScript VM …

6. DOAG 2015, Nürnberg, Andreas Koop
VIRTUAL MACHINE
VS CONTAINER
6
Maschine
Host OS
Hypervisor
Guest OS
Bins/Libs
App 1
Maschine
OS
Bins/Libs
App 1
Container - Engine
Guest OS
Bins/Libs
App 2
Guest OS
Bins/Libs
App 3
Bins/Libs
App 2
Bins/Libs
App 3

7. DOAG 2015, Nürnberg, Andreas Koop
CONTAINER-TECHNOLOGIE
IST HIP
‣ Isolierte Prozessumgebung
‣ Schnell
‣ Leichtgewichtig
‣ Unveränderlich & Flüchtig
‣ Schnelle Bereitstellung
‣ Einfache Verteilung
7

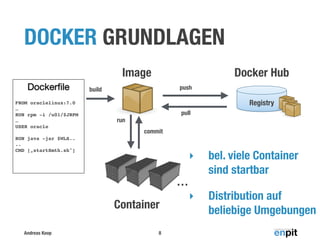

8. Andreas Koop
DOCKER GRUNDLAGEN
8
Image Docker Hub
Dockerfile
Registry
Container
build push
pull
…
run
commit
‣ bel. viele Container
sind startbar
‣ Distribution auf
beliebige Umgebungen
FROM oraclelinux:7.0
…
RUN rpm -i /u01/$JRPM
…
USER oracle
RUN java -jar $WLS..
..
CMD [„startSmth.sh"]

9. DOAG 2015, Nürnberg, Andreas Koop
DOCKER IMAGE LAYERING
9
bootfs/kernel
Base Image ubuntu: 14
apache:2.0
wordpress: 3.3
Image my/wpsite: 1.0
ContainerContainerContainerContainer
some_name 1..n
„copy on write fs“

10. DOAG 2015, Nürnberg, Andreas Koop
DOCKER INTERACTION
10
Docker
Client
Docker Host (Linux)
RegistryDocker Daemon
Containers
Images
docker build
docker run
docker pull
docker push
…

11. DOAG 2015, Nürnberg, Andreas Koop
DOCKER GETTING STARTED
‣ Docker Toolbox
(incl. Virtualbox & Kitematic)
‣ Mac/Win: Linux Host VM
11
Mac OS
Docker
Client
boot2docker (Linux VM)
Docker Daemon
Container 1ContainerContainer
docker-machine create …

12. DEMO
docker build ...
BASICS
docker run ...
docker ps ...
docker stop ...
docker rm ...

13. DOAG 2014, Nürnberg, Andreas Koop
AGENDA
Evolution der Systemumgebungen und -techniken
Docker Grundlagen
WebLogic in Docker, Topologien
Herausforderungen & Best Practices
Fazit & Ausblick
13

14. DOAG 2015, Nürnberg, Andreas Koop
WEBLOGIC ON DOCKER
OVERVIEW
14
Base Image: Oracle Linux 7 oraclelinux: 7
Image: JDK 7 und WebLogic Bin
Image: WebLogic Domain
weblogic:12.2.1
my/weblogicdomain:12.2.1
ContainerContainerContainer
Development
Image: WebLogic App 1 my/weblogicapp1:1.0
ContainerContainerContainer
Test
ContainerContainerContainer
Prod

15. DOAG 2015, Nürnberg, Andreas Koop
ORACLE ZERTIFIZIERUNG
WEBLOGIC ON DOCKER
15
WebLogic JDK Host OS (Kernel) Docker
12.2.1 8
OL 6 UL 6 (3.8.13)
OL 7 (3.8.13 / 3.10)
1.7+
12.2.1 8 RHEL 7 (3.10) 1.7+
12.1.3 7 / 8
OL 6 UL 5 (3.8.13)
OL 7 (3.8.13 / 3.10)
1.3.3+
12.1.3 7 / 8 RHEL 7 (3.10) 1.3.3+
https://blogs.oracle.com/WebLogicServer/entry/oracle_weblogic_server_12_21

16. DOAG 2015, Nürnberg, Andreas Koop
BASE IMAGE
16
‣ Nothing to do! Oracle Linux 7, offizielles Image
auf Docker-Hub verfügbar
Für alle Neugierigen. So schaut das Dockerfile aus

17. DOAG 2015, Nürnberg, Andreas Koop
‣ Kein „fertiges Image“ auf Docker-Hub verfügbar.
wegen notw. „OTN Licence Agreement“ f. JDK / WLS
Selber bauen.
JDK / WEBLOGIC IMAGE
17
Dockerfile für
Developer- oder
Generic-Installer
verfügbar
12.1.3 und 12.2.1
docker build -t oracle/weblogic:12.2.1-dev .

18. DOAG 2015, Nürnberg, Andreas Koop
‣ Domain ist individuell. Docker-Image muss gebaut
werden. Beispiele auf GitHub 12.1.3 / 12.2.1
WEBLOGIC DOMAIN
18
docker build -t enpit/samplewls:12.2.1-dev .

19. DOAG 2015, Nürnberg, Andreas Koop
WEBLOGIC DOCKER
CONTAINER
19
WebLogic
Docker Image
Container
AdminServer
Container
Managed Server
NodeManager
WebLogic Domain
…
2 Typen
von WebLogic
Containern
möglich

20. DOAG 2015, Nürnberg, Andreas Koop
RUN WEBLOGIC
CONTAINERS
20
docker run -d --name=wlsms1 --link
wlsadmin:wlsadmin -p 7001:7001 -p 5556:5556
enpit/samplewls:12.2.1-dev createServer.sh
Run Base-Domain / AdminServer
Add Managed Server (Must be manually started)
docker run -d —name=wlsadmin -p 8001:8001 enpit/
samplewls:12.2.1-dev
docker run -d --name=wlsms2 --link
wlsadmin:wlsadmin enpit/samplewls:12.2.1-dev
createServer.sh
…

21. Andreas Koop 21
DEMO

22. DOAG 2015, Nürnberg, Andreas Koop
‣ Dockerfile + App (WAR or EAR) + WLST Skripts
Step 1: Prepare WLST script(s)
WEBLOGIC APP IMAGE
(1/2)
22

23. DOAG 2015, Nürnberg, Andreas Koop
‣ Step 2: Dockerfile -> Run WLST Script
WEBLOGIC APP IMAGE
(2/2)
23
docker build -t enpit/shoppingcart:1.0-dev .

24. DOAG 2015, Nürnberg, Andreas Koop
RUN WEBLOGIC
APP CONTAINERS
24
docker run -d -p 8001:8001 enpit/shoppingcart:1.0-dev
Run WebLogic Application (WAR)

25. DOAG 2015, Nürnberg, Andreas Koop
WEBLOGIC DOCKER
TOPOLOGIEN
25

26. DOAG 2015, Nürnberg, Andreas Koop
TYPISCHE CONTAINER
TOPOLOGIE
26
Linux Host 2
Container2
WLS Domain
(Admin)Server
App
Container3
WLS Domain
(Admin)Server
App
…
Linux Host 1
Container1
WLS Domain
(Admin)Server
App
…
…
Load-
Balancer
(OHS, OTD)

27. DOAG 2015, Nürnberg, Andreas Koop
TYPISCHE CONTAINER
TOPOLOGIE
‣ Jeder Container ist eine Instanz der selben
WebLogic Domain
‣ Alle Apps, Datenquellen, JMS, Libs werden auf den
AdminServer bereitgestellt.
‣ „Docker-Way“ Topologie
‣ Kein Session-Failover möglich
‣ Einfach
27

28. DOAG 2015, Nürnberg, Andreas Koop
Linux Host 1
WLS Domain
KLASSISCHE WEBLOGIC
TOPOLOGIE
28
Container1
AdminServer
Dynamic Cluster
Load-
Balancer
(OHS, OTD)
Container2
ManagedServer
App
Container3
ManagedServer
App
NodeManager NodeManager
…
! Stand heute kein Multi-Host Support

29. DOAG 2015, Nürnberg, Andreas Koop
KLASSISCHE WEBLOGIC
TOPOLOGIE
‣ Aus einem Image können 2 unterschiedliche
Container-Typen gestartet werden.
‣ Alle Apps, Datenquellen, JMS, Libs werden auf
ManagedServern bereitgestellt.
‣ Klassische Topologie, Docker untypisch
‣ Session-Failover möglich
‣ Komplex(er)
29

30. DOAG 2014, Nürnberg, Andreas Koop
AGENDA
Evolution der Systemumgebungen und -techniken
Docker Grundlagen
WebLogic in Docker, Topologien
Herausforderungen & Best Practices
Fazit & Ausblick
30

31. DOAG 2015, Nürnberg, Andreas Koop
HERAUSFORDERUNGEN
31
MIT PERSPEKTIVE

32. DOAG 2015, Nürnberg, Andreas Koop
HERAUSFORDERUNGEN IN
EINER CONTAINER WELT
‣ Persistente Daten - Datenbank, Logs, „State“…
=> Volume Management (Data Containers, …)
‣ Container-Linking/Orchestrierung, Service-Discovery
=> Cluster-Management (Swarm, Kubernetes,
Mesosphere, …)
‣ Monitoring
=> Sensu, cAdvisor, Prometheus, …
‣ Neue Betriebsprozesse, SW-Architekturen
=> Skills, Organisationsstrukturen, Agilität
32

33. DOAG 2015, Nürnberg, Andreas Koop
PERSPEKTIVE
‣ Improved Networking in Docker 1.9 => linking
becomes deprecated. Multi-Host Support!
‣ Service Discovery / Cluster, Scheduling-Management
mit docker swarm und etcd, consul oder zookeeper
‣ Standardisierung von Microservice-Architekturen
‣ new: Oracle Docker Cloud Service
33

34. DOAG 2015, Nürnberg, Andreas Koop
BEST
PRACTICE
34

35. DOAG 2015, Nürnberg, Andreas Koop
ERSTELLUNG VON WEBLOGIC
IMAGES
‣ Images klein halten! Insbesondere auch die
einzelnen Layer. (Cleanup nicht vergessen bei
yum / apt-get / Installationsfiles !)
‣ Ggf. Nutzung bestehender Provisionierungsskripte
wie Puppet, Chef, Ansible
‣ Bonus: Bereitstellung eines build.sh Skripts
35

36. DOAG 2015, Nürnberg, Andreas Koop
MULTI CONTAINER SETUP MIT
DOCKER-COMPOSE
36
weblogic
…
oradb
docker-compose up -d

37. DOAG 2015, Nürnberg, Andreas Koop
UPGRADE / PATCHING
‣ Erweiterung des Basis WebLogic Docker Images
‣ Neue Container können anschließend vom
gepatchten Image gestartet werden.
37
oraclelinux: 7
weblogic:12.2.1-dev
weblogic:12.2.2p-dev
weblogic:12.2.3p-dev

38. DOAG 2015, Nürnberg, Andreas Koop
WEBLOGIC ON DOCKER IN
DER SW-ENTWICKLUNG
‣ Überschaubare Komplexität. Geringes Investment
‣ Neben WebLogic-Umgebungen können auch ganze
Entwicklungsumgebungen inkl. IDE erstellt werden.
Zugriff erfolgt dann via X11, VNC, RDP oder XRDP.
‣ Es lohnt sich sich mit Docker zu befassen!
38

39. DOAG 2014, Nürnberg, Andreas Koop
AGENDA
Evolution der Systemumgebungen und -techniken
Docker Grundlagen
WebLogic in Docker, Topologien
Herausforderungen & Best Practices
Fazit & Ausblick
39

40. DOAG 2015, Nürnberg, Andreas Koop
ZUSAMMENFASSUNG & FAZIT
‣ Docker macht Spaß, ist schnell. Container sind
kurzlebig. Umdenken notwendig.
‣ Auswirkungen Software- & Systemarchitektur:
Neue Herausforderungen bzgl. Service-Discovery,
Container-Cluster-Management, Monitoring!
‣ Isolation, Mandantenfähigkeit, Cluster-
Management auf Container-Ebene zu erwarten
‣ Produktivumgebungen sind nicht zu unterschätzen
40

41. DOAG 2015, Nürnberg, Andreas Koop
WEITERE
INFORMATIONEN
‣ The Docker Book
‣ WebLogic 12.2.1 on Docker Doc
http://docs.oracle.com/middleware/1221/wls/DOCKR/overvew.htm
‣ WebLogic Docker Whitepaper (June 2015)
http://www.oracle.com/technetwork/middleware/weblogic/overview/weblogic-server-
docker-containers-2491959.pdf
‣ WebLogic Dockerfiles on GitHub.com
https://github.com/oracle/docker/tree/master/OracleWebLogic
41

42. VIELEN DANK FÜR IHRE
AUFMERKSAMKEIT
HABEN SIE NOCH FRAGEN?

43. DOAG 2015, Nürnberg 43
Treffen Sie uns am Stand der scope alliance auf Ebene 1
