1. Jenkins Acceleration
dunkelfrosch.com | twitter.com/dunkelfrosch | github.com/paterik
v0.9.5, german
https://en.wikipedia.org/wiki/Gratuity#/media/File:Waiters.jpg
1

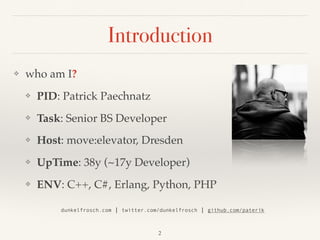

2. Introduction
❖ who am I?
❖ PID: Patrick Paechnatz
❖ Task: Senior BS Developer
❖ Host: move:elevator, Dresden
❖ UpTime: 38y (~17y Developer)
❖ ENV: C++, C#, Erlang, Python, PHP
dunkelfrosch.com | twitter.com/dunkelfrosch | github.com/paterik
2

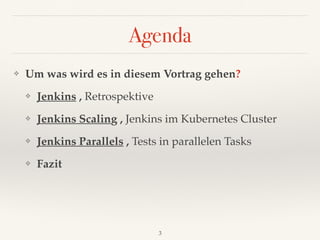

3. Agenda
❖ Um was wird es in diesem Vortrag gehen?
❖ Jenkins , Retrospektive
❖ Jenkins Scaling , Jenkins im Kubernetes Cluster
❖ Jenkins Parallels , Tests in parallelen Tasks
❖ Fazit
3

4. Jenkins, Einführung, … eine Retrospektive
Jenkins,
Retrospektive
Part 1, Intro-/Retrospektive
https://elasticbox.com/blog/elasticbox-jenkins-plugin-easy-continuous-integration-setup/
4

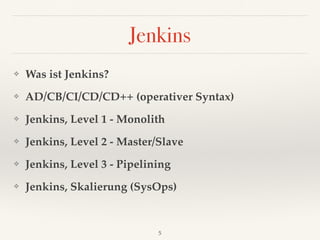

5. Jenkins
❖ Was ist Jenkins?
❖ AD/CB/CI/CD/CD++ (operativer Syntax)
❖ Jenkins, Level 1 - Monolith
❖ Jenkins, Level 2 - Master/Slave
❖ Jenkins, Level 3 - Pipelining
❖ Jenkins, Skalierung (SysOps)
5

6. Jenkins

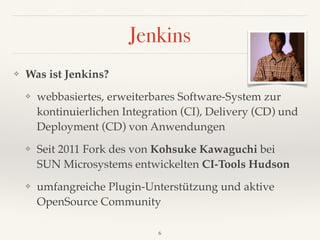

❖ Was ist Jenkins?
❖ webbasiertes, erweiterbares Software-System zur
kontinuierlichen Integration (CI), Delivery (CD) und
Deployment (CD) von Anwendungen
❖ Seit 2011 Fork des von Kohsuke Kawaguchi bei
SUN Microsystems entwickelten CI-Tools Hudson
❖ umfangreiche Plugin-Unterstützung und aktive
OpenSource Community
6

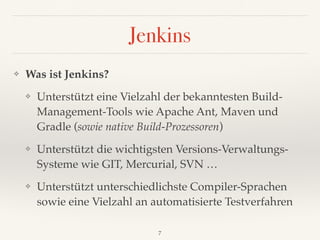

7. Jenkins
❖ Was ist Jenkins?
❖ Unterstützt eine Vielzahl der bekanntesten Build-
Management-Tools wie Apache Ant, Maven und
Gradle (sowie native Build-Prozessoren)
❖ Unterstützt die wichtigsten Versions-Verwaltungs-
Systeme wie GIT, Mercurial, SVN …
❖ Unterstützt unterschiedlichste Compiler-Sprachen
sowie eine Vielzahl an automatisierte Testverfahren
7

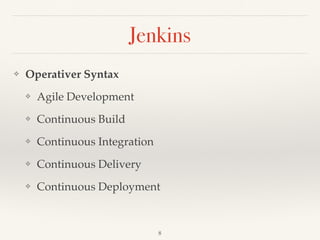

8. Jenkins
❖ Operativer Syntax
❖ Agile Development
❖ Continuous Build
❖ Continuous Integration
❖ Continuous Delivery
❖ Continuous Deployment
8

9. Jenkins

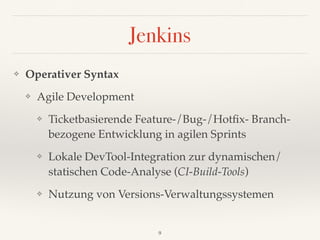

❖ Operativer Syntax
❖ Agile Development
❖ Ticketbasierende Feature-/Bug-/Hotfix- Branch-
bezogene Entwicklung in agilen Sprints
❖ Lokale DevTool-Integration zur dynamischen/
statischen Code-Analyse (CI-Build-Tools)
❖ Nutzung von Versions-Verwaltungssystemen
9

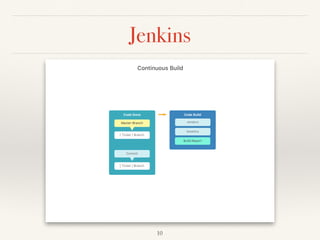

10. Jenkins
10

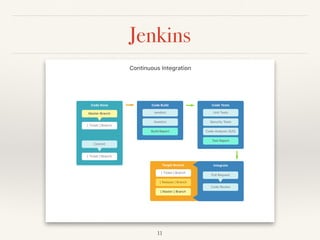

11. Jenkins
11

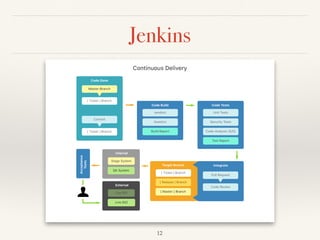

12. Jenkins
12

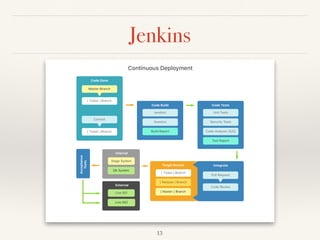

13. Jenkins
13

14. Jenkins
❖ Jenkins, Level 1 - Monolith 💤
❖ Jenkins Server ohne dedizierte Master/Slave-Build-
Prozessor-Konfiguration und einer Vielzahl von
Compiler-/Skript-Versionen
❖ Umfangreiches Aufgabenspektrum, keine Trennung
zwischen CI-/CD-/Metric-Builds
❖ Übernimmt auch Build-untypische Aufgaben …
z.B.: Backup-Tasks und DB-Dump-Generatoren
14

15. Agenda, Jenkins
15

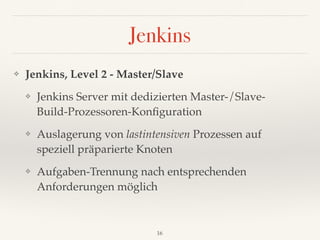

16. Jenkins
❖ Jenkins, Level 2 - Master/Slave
❖ Jenkins Server mit dedizierten Master-/Slave-
Build-Prozessoren-Konfiguration
❖ Auslagerung von lastintensiven Prozessen auf
speziell präparierte Knoten
❖ Aufgaben-Trennung nach entsprechenden
Anforderungen möglich
16

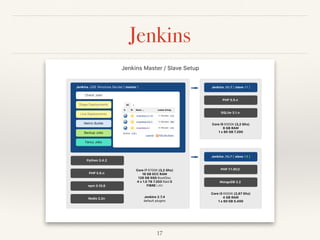

17. Jenkins
17

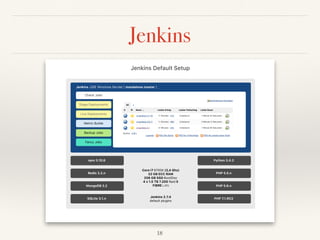

18. Jenkins
18

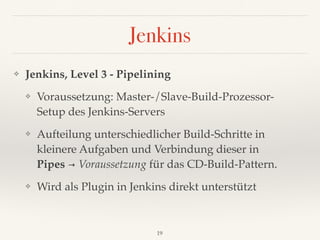

19. Jenkins
❖ Jenkins, Level 3 - Pipelining
❖ Voraussetzung: Master-/Slave-Build-Prozessor-
Setup des Jenkins-Servers
❖ Aufteilung unterschiedlicher Build-Schritte in
kleinere Aufgaben und Verbindung dieser in
Pipes → Voraussetzung für das CD-Build-Pattern.
❖ Wird als Plugin in Jenkins direkt unterstützt
19

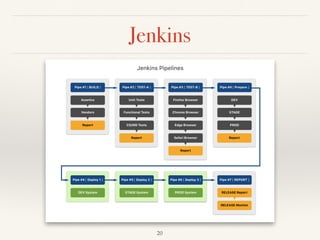

20. Jenkins
20

21. Jenkins
❖ Jenkins BlueOcean
❖ Weiterentwicklung des bisherigen Pipelining-
Plugins als (fast) eigenständige Applikation mit
Jenkins-Unterbau
❖ Verbesserte Visualisierung von Abhängigkeiten
inklusive umfangreichem Task-/Dashboard Umbau
❖ Aktuell noch im Experimental State
21

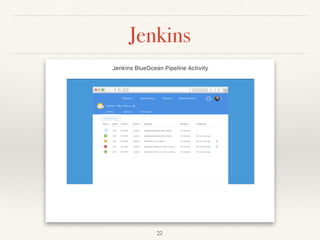

22. Jenkins
22

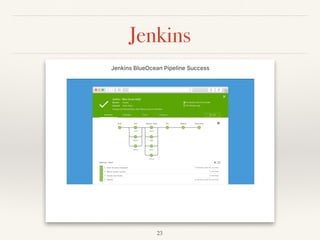

23. Jenkins
23

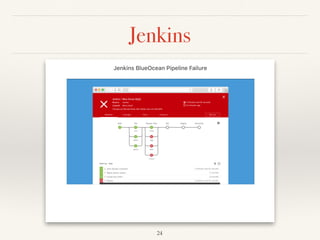

24. Jenkins
24

25. Jenkins

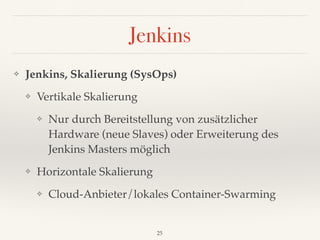

❖ Jenkins, Skalierung (SysOps)
❖ Vertikale Skalierung
❖ Nur durch Bereitstellung von zusätzlicher
Hardware (neue Slaves) oder Erweiterung des
Jenkins Masters möglich
❖ Horizontale Skalierung
❖ Cloud-Anbieter/lokales Container-Swarming
25

26. Jenkins, Scaling, … Kubernetes & Co
Jenkins,
Kubernetes Scaling
Part 2.1, Jenkins Scaling
https://elasticbox.com/blog/elasticbox-jenkins-plugin-easy-continuous-integration-setup/
26

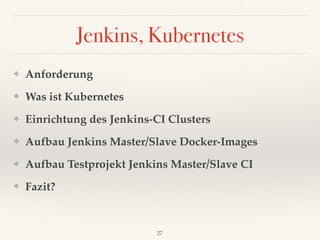

27. Jenkins, Kubernetes
❖ Anforderung
❖ Was ist Kubernetes
❖ Einrichtung des Jenkins-CI Clusters
❖ Aufbau Jenkins Master/Slave Docker-Images
❖ Aufbau Testprojekt Jenkins Master/Slave CI
❖ Fazit?
27

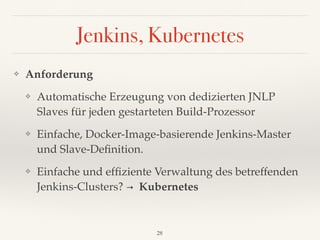

28. Jenkins, Kubernetes
❖ Anforderung
❖ Automatische Erzeugung von dedizierten JNLP
Slaves für jeden gestarteten Build-Prozessor
❖ Einfache, Docker-Image-basierende Jenkins-Master
und Slave-Definition.
❖ Einfache und effiziente Verwaltung des betreffenden
Jenkins-Clusters? → Kubernetes
28

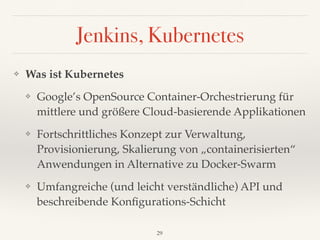

29. Jenkins, Kubernetes
❖ Was ist Kubernetes
❖ Google’s OpenSource Container-Orchestrierung für
mittlere und größere Cloud-basierende Applikationen
❖ Fortschrittliches Konzept zur Verwaltung,
Provisionierung, Skalierung von „containerisierten“
Anwendungen in Alternative zu Docker-Swarm
❖ Umfangreiche (und leicht verständliche) API und
beschreibende Konfigurations-Schicht
29

30. Jenkins, Kubernetes
30

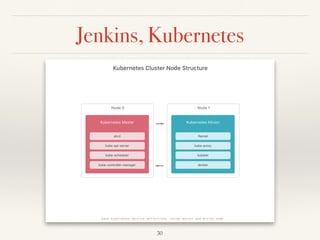

base kubernetes service definitions inside master and minion node

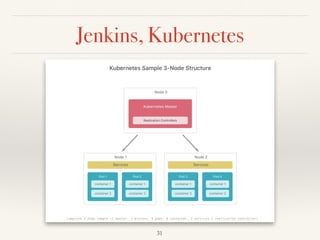

31. Jenkins, Kubernetes
31
complete 3 node sample (1 master, 2 minions, 4 pods, 8 container, 2 services 1 replication controller)

32. Jenkins, Kubernetes

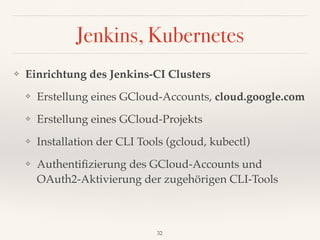

❖ Einrichtung des Jenkins-CI Clusters
❖ Erstellung eines GCloud-Accounts, cloud.google.com
❖ Erstellung eines GCloud-Projekts
❖ Installation der CLI Tools (gcloud, kubectl)
❖ Authentifizierung des GCloud-Accounts und
OAuth2-Aktivierung der zugehörigen CLI-Tools
32

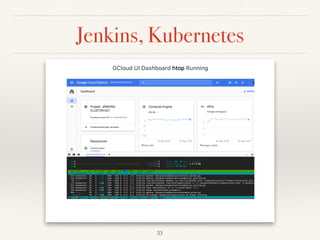

33. Jenkins, Kubernetes
33

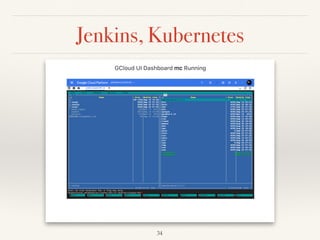

34. Jenkins, Kubernetes
34

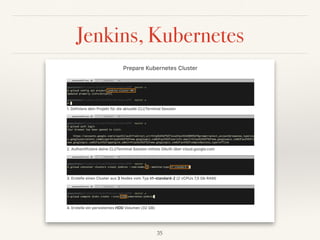

35. Jenkins, Kubernetes
35

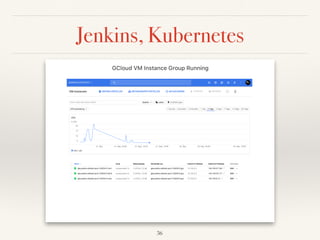

36. Jenkins, Kubernetes
36

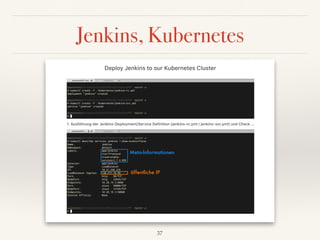

37. Jenkins, Kubernetes
37
Meta-Informationen
öffentliche IP

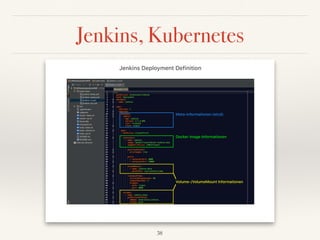

38. Jenkins, Kubernetes
38

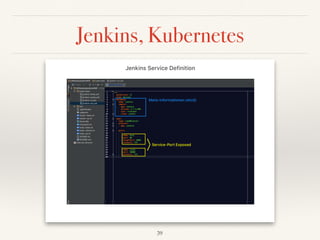

39. Jenkins, Kubernetes
39

40. Jenkins, Kubernetes
40

41. Jenkins, Kubernetes
❖ Aufbau Jenkins Master/Slave Docker-Images
❖ Eine Voraussetzung für gewähltes Kubernetes
Deployment und Einsatz des Jenkins-Kubernetes
Plugin sind vordefinierte Docker-Images
❖ Verwendung der aktuelle Jenkins-Version 2.7.4
sowie des JNLP Kubernetes Plugin für den
Jenkins-Master
❖ einige weitere kleinere Optimierungen…
41

42. Jenkins, Kubernetes
42

43. Jenkins, Kubernetes

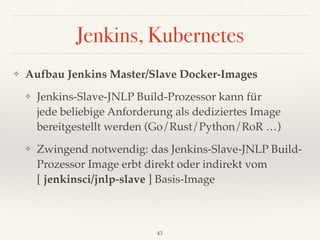

❖ Aufbau Jenkins Master/Slave Docker-Images
❖ Jenkins-Slave-JNLP Build-Prozessor kann für
jede beliebige Anforderung als dediziertes Image
bereitgestellt werden (Go/Rust/Python/RoR …)
❖ Zwingend notwendig: das Jenkins-Slave-JNLP Build-
Prozessor Image erbt direkt oder indirekt vom
[ jenkinsci/jnlp-slave ] Basis-Image
43

44. Jenkins, Kubernetes
44

45. Jenkins, Scaling, … Kubernetes & Co
Jenkins,
Kubernetes Scaling
Part 2.1, Practical Example
https://elasticbox.com/blog/elasticbox-jenkins-plugin-easy-continuous-integration-setup/
45

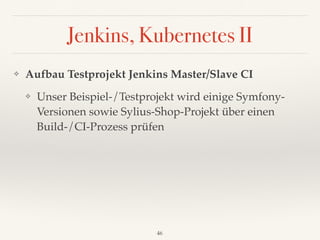

46. Jenkins, Kubernetes II
❖ Aufbau Testprojekt Jenkins Master/Slave CI
❖ Unser Beispiel-/Testprojekt wird einige Symfony-
Versionen sowie Sylius-Shop-Projekt über einen
Build-/CI-Prozess prüfen
46

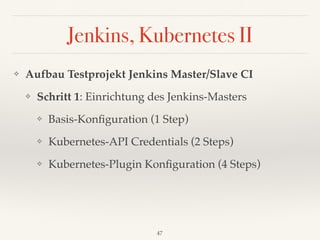

47. Jenkins, Kubernetes II
❖ Aufbau Testprojekt Jenkins Master/Slave CI
❖ Schritt 1: Einrichtung des Jenkins-Masters
❖ Basis-Konfiguration (1 Step)
❖ Kubernetes-API Credentials (2 Steps)
❖ Kubernetes-Plugin Konfiguration (4 Steps)
47

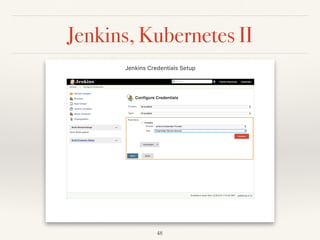

48. Jenkins, Kubernetes II
48

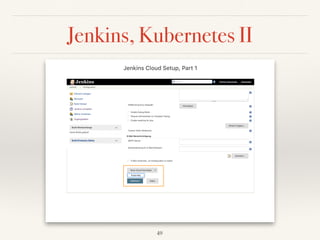

49. Jenkins, Kubernetes II
49

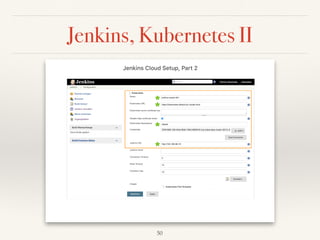

50. Jenkins, Kubernetes II
50

51. Jenkins, Kubernetes II
51

52. Jenkins, Kubernetes II
52

53. Jenkins, Kubernetes II
❖ Aufbau Testprojekt Jenkins Master/Slave CI
❖ Schritt 2: Einrichtung der Test-Jobs
❖ CB/CI Jobs für Symfony 2.7.n, 2.8.n, 3.1.n
❖ CB/CI Job für Sylius Shop 0.19.0
❖ Laufzeit-Tests und Überwachung durch lokalen
Kubernetes-Proxy und dem kubectl CLI-Tool
53

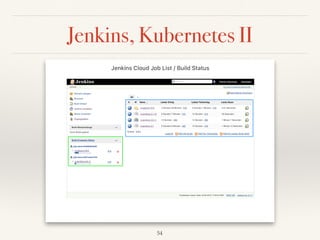

54. Jenkins, Kubernetes II
54

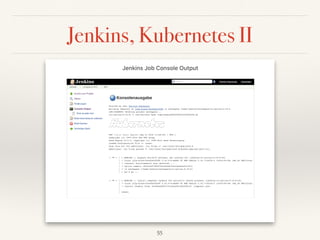

55. Jenkins, Kubernetes II
55

56. Jenkins, Kubernetes II
56

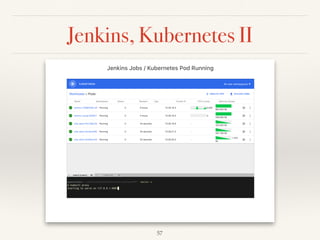

57. Jenkins, Kubernetes II
57

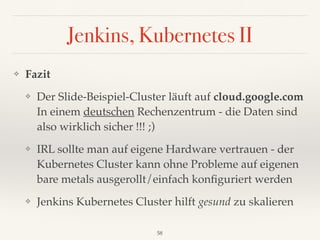

58. Jenkins, Kubernetes II
❖ Fazit
❖ Der Slide-Beispiel-Cluster läuft auf cloud.google.com
In einem deutschen Rechenzentrum - die Daten sind
also wirklich sicher !!! ;)
❖ IRL sollte man auf eigene Hardware vertrauen - der
Kubernetes Cluster kann ohne Probleme auf eigenen
bare metals ausgerollt/einfach konfiguriert werden
❖ Jenkins Kubernetes Cluster hilft gesund zu skalieren
58

59. Jenkins, Parallele Tests … speedUp our test runtime
Jenkins,
PHPUnit Parallels
Part 3, Parallele Tests
https://elasticbox.com/blog/elasticbox-jenkins-plugin-easy-continuous-integration-setup/
59

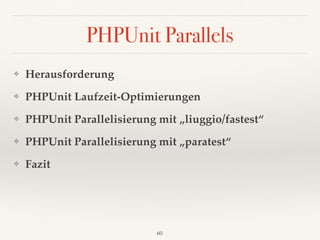

60. PHPUnit Parallels
❖ Herausforderung
❖ PHPUnit Laufzeit-Optimierungen
❖ PHPUnit Parallelisierung mit „liuggio/fastest“
❖ PHPUnit Parallelisierung mit „paratest“
❖ Fazit
60

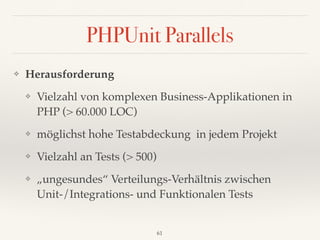

61. PHPUnit Parallels
❖ Herausforderung
❖ Vielzahl von komplexen Business-Applikationen in
PHP (> 60.000 LOC)
❖ möglichst hohe Testabdeckung in jedem Projekt
❖ Vielzahl an Tests (> 500)
❖ „ungesundes“ Verteilungs-Verhältnis zwischen
Unit-/Integrations- und Funktionalen Tests
61

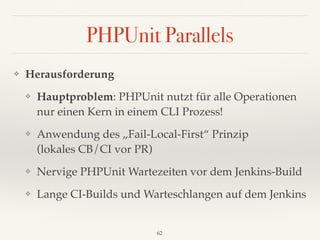

62. PHPUnit Parallels
❖ Herausforderung
❖ Hauptproblem: PHPUnit nutzt für alle Operationen
nur einen Kern in einem CLI Prozess!
❖ Anwendung des „Fail-Local-First“ Prinzip
(lokales CB/CI vor PR)
❖ Nervige PHPUnit Wartezeiten vor dem Jenkins-Build
❖ Lange CI-Builds und Warteschlangen auf dem Jenkins
62

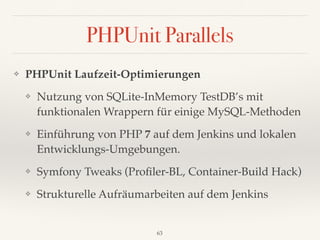

63. PHPUnit Parallels
❖ PHPUnit Laufzeit-Optimierungen
❖ Nutzung von SQLite-InMemory TestDB’s mit
funktionalen Wrappern für einige MySQL-Methoden
❖ Einführung von PHP 7 auf dem Jenkins und lokalen
Entwicklungs-Umgebungen.
❖ Symfony Tweaks (Profiler-BL, Container-Build Hack)
❖ Strukturelle Aufräumarbeiten auf dem Jenkins
63

64. PHPUnit Parallels

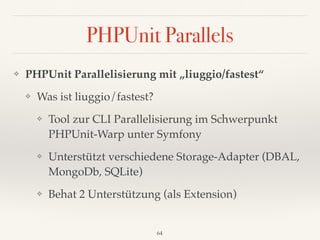

❖ PHPUnit Parallelisierung mit „liuggio/fastest“
❖ Was ist liuggio/fastest?
❖ Tool zur CLI Parallelisierung im Schwerpunkt
PHPUnit-Warp unter Symfony
❖ Unterstützt verschiedene Storage-Adapter (DBAL,
MongoDb, SQLite)
❖ Behat 2 Unterstützung (als Extension)
64

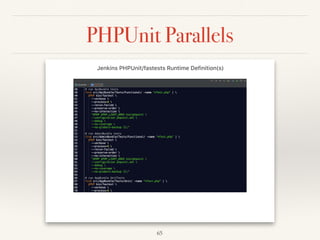

65. PHPUnit Parallels
65

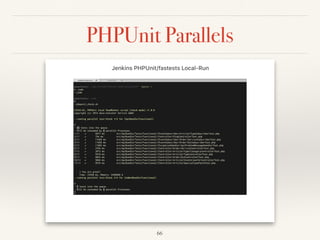

66. PHPUnit Parallels
66

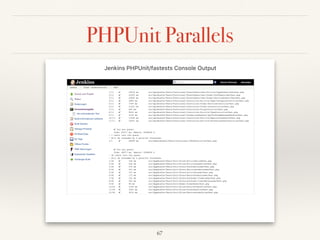

67. PHPUnit Parallels
67

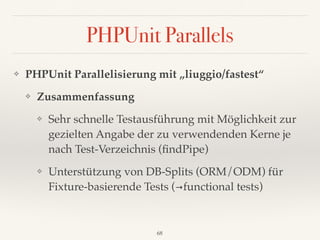

68. PHPUnit Parallels
❖ PHPUnit Parallelisierung mit „liuggio/fastest“
❖ Zusammenfassung
❖ Sehr schnelle Testausführung mit Möglichkeit zur
gezielten Angabe der zu verwendenden Kerne je
nach Test-Verzeichnis (findPipe)
❖ Unterstützung von DB-Splits (ORM/ODM) für
Fixture-basierende Tests (→functional tests)
68

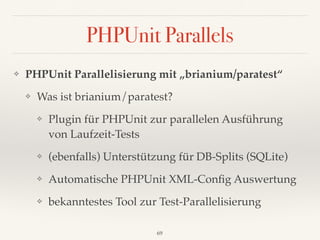

69. PHPUnit Parallels
❖ PHPUnit Parallelisierung mit „brianium/paratest“
❖ Was ist brianium/paratest?
❖ Plugin für PHPUnit zur parallelen Ausführung
von Laufzeit-Tests
❖ (ebenfalls) Unterstützung für DB-Splits (SQLite)
❖ Automatische PHPUnit XML-Config Auswertung
❖ bekanntestes Tool zur Test-Parallelisierung
69

70. PHPUnit Parallels
❖ PHPUnit Parallelisierung mit „brianium/paratest“
❖ Zusammenfassung
❖ Schnelle Testausführung unter Anwendung des
bekannten PHPUnit CLI Syntax
❖ Echtes PHPUnit-Plugin mit Anbindung an die
PHPUnit XML-Projekt-Konfiguration.
❖ Einfache Installation und schnelle Test-Integration
70

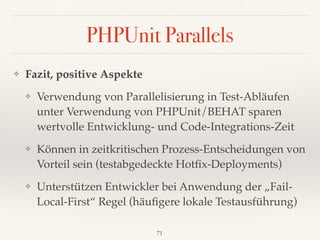

71. PHPUnit Parallels
❖ Fazit, positive Aspekte
❖ Verwendung von Parallelisierung in Test-Abläufen
unter Verwendung von PHPUnit/BEHAT sparen
wertvolle Entwicklung- und Code-Integrations-Zeit
❖ Können in zeitkritischen Prozess-Entscheidungen von
Vorteil sein (testabgedeckte Hotfix-Deployments)
❖ Unterstützen Entwickler bei Anwendung der „Fail-
Local-First“ Regel (häufigere lokale Testausführung)
71

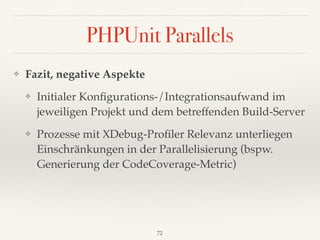

72. PHPUnit Parallels
❖ Fazit, negative Aspekte
❖ Initialer Konfigurations-/Integrationsaufwand im
jeweiligen Projekt und dem betreffenden Build-Server
❖ Prozesse mit XDebug-Profiler Relevanz unterliegen
Einschränkungen in der Parallelisierung (bspw.
Generierung der CodeCoverage-Metric)
72

73. Questions ?
73

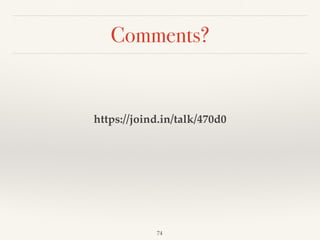

74. Comments?
https://joind.in/talk/470d0
74

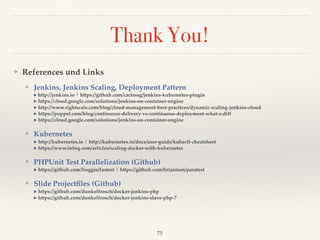

75. Thank You!
❖ References und Links
❖ Jenkins, Jenkins Scaling, Deployment Pattern
▶︎ http://jenkins.io | https://github.com/carlossg/jenkins-kubernetes-plugin
▶︎ https://cloud.google.com/solutions/jenkins-on-container-engine
▶︎ http://www.rightscale.com/blog/cloud-management-best-practices/dynamic-scaling-jenkins-cloud
▶︎ https://puppet.com/blog/continuous-delivery-vs-continuous-deployment-what-s-diff
▶︎ https://cloud.google.com/solutions/jenkins-on-container-engine
❖ Kubernetes
▶︎ http://kubernetes.io | http://kubernetes.io/docs/user-guide/kubectl-cheatsheet
▶︎ https://www.infoq.com/articles/scaling-docker-with-kubernetes
❖ PHPUnit Test Parallelization (Github)
▶︎ https://github.com/liuggio/fastest | https://github.com/brianium/paratest
❖ Slide Projectfiles (Github)
▶︎ https://github.com/dunkelfrosch/docker-jenkins-php
▶︎ https://github.com/dunkelfrosch/docker-jenkins-slave-php-7
75
