1. OpenShift-Build-Pipelines:
Build ► Test ► Run!
Tobias Schneck,
Testautomatisierung @ ConSol Software GmbH

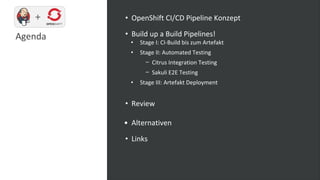

2. +
Agenda
• OpenShift CI/CD Pipeline Konzept
• Build up a Build Pipelines!
• Stage I: CI-Build bis zum Artefakt
• Stage II: Automated Testing
− Citrus Integration Testing
− Sakuli E2E Testing
• Stage III: Artefakt Deployment
• Review
• Alternativen
• Links

3. OpenShift CI/CD Pipeline Konzept

4. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 4
Prozess Development ► QA Stage
OPS
Code
Build &
Unit-Test
Deploy in Dev
Container
Container
Registry
POD
AUTOMATIC
MANUEL ODER AUTOMATIC
POD
Deploy in QA
► Test

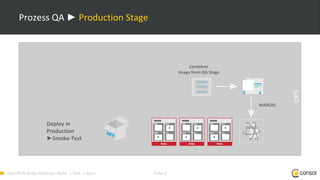

5. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 5
Prozess QA ► Production Stage
OPS
Deploy in
Production
►Smoke-Test
Container
Image from QA Stage
MANUEL

6. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 6
OpenShift Core Components
CI / CD
Build Pipeline?
Jenkins Integration
+ Jenkins Template
+ OpenShift Jenkins Client Plugin
+ OpenShift Jenkins Sync Plugin

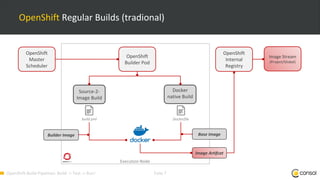

7. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 7
OpenShift Regular Builds (tradional)
Execution Node
OpenShift
Builder Pod
OpenShift
Master
Scheduler
OpenShift
Internal
Registry
Image Stream
(Project/Global)
Source-2-
Image Build
Docker
native Build
build.yml Dockerfile
Image Artifcat
Builder Image Base Image

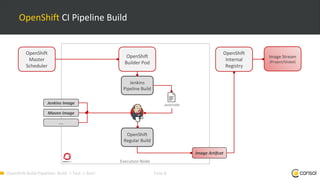

8. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 8
OpenShift CI Pipeline Build
Execution Node
OpenShift
Builder Pod
OpenShift
Master
Scheduler
OpenShift
Internal
Registry
Image Stream
(Project/Global)
Image Artifcat
Jenkins Image
Maven Image
…
Jenkinsfile
Jenkins
Pipeline Build
OpenShift
Regular Build

9. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 9
OpenShift CI Pipeline Build
Execution Node
OpenShift
Builder Pod
OpenShift
Master
Scheduler
OpenShift
Internal
Registry
Image Stream
(Project/Global)
Image Artifcat
Jenkins Image
Maven Image
…
Jenkinsfile
Jenkins
Pipeline Build
OpenShift
Regular Build

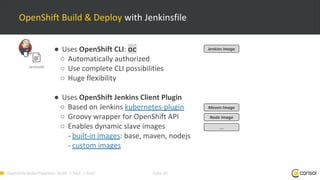

10. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 10
● Uses OpenShift CLI: oc
○ Automatically authorized
○ Use complete CLI possibilities
○ Huge flexibility
● Uses OpenShift Jenkins Client Plugin
○ Based on Jenkins kubernetes-plugin
○ Groovy wrapper for OpenShift API
○ Enables dynamic slave images
- built-in images: base, maven, nodejs
- custom images
OpenShift Build & Deploy with Jenkinsfile
Jenkins Image
Jenkinsfile
Maven Image
Node Image
…

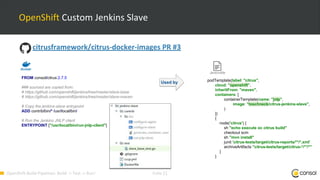

11. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 11
OpenShift Custom Jenkins Slave
Jenkinsfile
podTemplate(label: "citrus",
cloud: "openshift",
inheritFrom: "maven",
containers: [
containerTemplate(name: "jnlp",
image: "toschneck/citrus-jenkins-slave",
)
])
{
node('citrus') {
sh "echo execute oc citrus build"
checkout scm
sh "mvn install"
junit 'citrus-tests/target/citrus-reports/**/*.xml'
archiveArtifacts "citrus-tests/target/citrus-*/**/*"
}
}
Used by
citrusframework/citrus-docker-images PR #3
FROM consol/citrus:2.7.5
### sourced are copied from:
# https://github.com/openshift/jenkins/tree/master/slave-base
# https://github.com/openshift/jenkins/tree/master/slave-maven
# Copy the jenkins-slave entrypoint
ADD contrib/bin/* /usr/local/bin/
# Run the Jenkins JNLP client
ENTRYPOINT ["/usr/local/bin/run-jnlp-client"]

12. Build up a Build Pipeline!

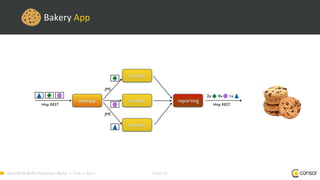

13. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 13
Bakery App

14. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 14
Bakery App

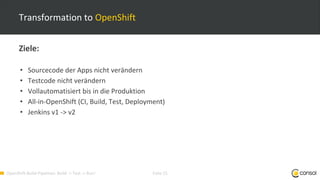

15. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 15
Transformation to OpenShift
Ziele:
• Sourcecode der Apps nicht verändern
• Testcode nicht verändern
• Vollautomatisiert bis in die Produktion
• All-in-OpenShift (CI, Build, Test, Deployment)
• Jenkins v1 -> v2

16. Stage I: CI-Build bis zum Artefakt

17. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 17
CI Build ► Docker Image
build.pipeline.yml Jenkinsfile.dev
Maven Image
Dockerfiles
OpenShift
Regular Build
Docker Image
Artifact

18. DEMO
toschneck/openshift-example-bakery-ci-pipeline

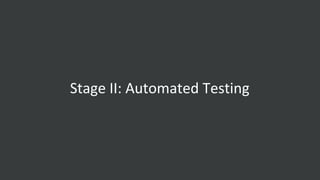

19. Stage II: Automated Testing

20. Citrus Integration Testing

21. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 21
Mission: Integrationstest
Automatisierte Schnittstellentests
System
Under Test
Verträge
Stammdaten
Dienstleister
Shipping
JM
S
XM
L
FTP
CSV
Webclient
Kunde
Agent /
Techniker
Mobile, PDA
Http
REST
Http
SOAP

22. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 22
Mission: Integrationstest
System
Under Test
Stammdaten
Dienstleister
JM
S
XM
L
FTP
CSV
Kunde
Agent /
Techniker
Http
REST
Http
SOAP
Automatisierte Schnittstellentests

23. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 23
Citrus Features
• Ready to use components
− Client & Server
• Message transports
− Http REST, SOAP, JMS, FTP, TCP/IP, Mail, RMI, SSH, ...
• Data formats
− XML, Json, PlainText, CSV, XSD, WSDL
• Test DSL
− XML & Java

24. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 24
Usage: Middleware Integration / ESB
• Bittner&Krull KSS
> 300 Tests
• M-net Atlas ESB
> 800 Tests
• Telefonica o2 NMF, COM
> 150 Tests, > 500 Tests
• Vodafone UC
> 250 Tests
• Media Saturn ESB
> 200 Tests

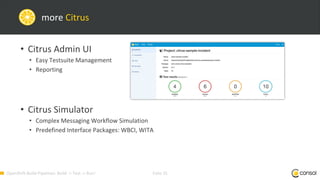

25. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 25
more Citrus
• Citrus Admin UI
• Easy Testsuite Management
• Reporting
• Citrus Simulator
• Complex Messaging Workflow Simulation
• Predefined Interface Packages: WBCI, WITA

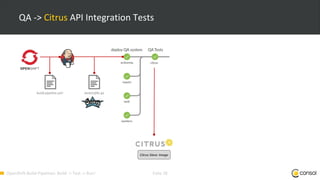

26. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 26
QA -> Citrus API Integration Tests
Citrus Slave Image
build.pipeline.yml Jenkinsfile.qa

27. DEMO
toschneck/openshift-example-bakery-ci-pipeline

28. E2E Testing

29. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 29
Sakuli End-to-End Use Cases

30. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 30
Motivation
• Gründung February 2014 Open Source (Apache)
• Ziele:
− zwei Open Source Automation Tools „verheiraten“
− Verarbeitung der Ergebnisse an CI- u. Montioringsysteme
− Plattformunabhängigkeit (Linux/Windows/MacOS)
• Applikationstests mit der "Userbrille"
− Funktionalität
− Performance (Ladezeiten)

31. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 31
Referenzen

32. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 32

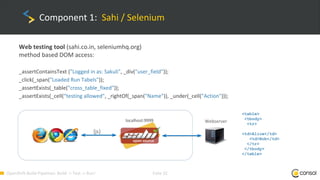

Component 1: Sahi / Selenium
Web testing tool (sahi.co.in, seleniumhq.org)
method based DOM access:
_assertContainsText ("Logged in as: Sakuli", _div("user_field"));
_click(_span("Loaded Run Tabels"));
_assertExists(_table("cross_table_fixed"));
_assertExists(_cell(“testing allowed", _rightOf(_span("Name")), _under(_cell("Action")));
<table>
<tbody>
<tr>
<td>Alice</td>
<td>Bob</td>
</tr>
</tbody>
</table>
Webserverlocalhost:9999
{js}

33. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 33
Component 2: Sikuli
Visual automation tool (sikuli.org)
image identification, mouse & keyboard interaction:
screen.find("sap_ok").click();
screen.find("sap_ok").right(40).click().type("2223");
var bubble = new Region().waitForImage("bubble.png", 20);
bubble.dragAndDropTo(bubble.left(35)).highlight();

34. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 34
Vergleich: Sahi/Selenium & Sikuli
Sikuli
universell, kompl. Bildschirm
ressourcenintensiv(er)
braucht "freie Sicht"
Sahi / Selenium
beschränkt auf web,
(kein Flash, Java applets...)
schnell
effizient zu schreiben
(Controller + Recorder)

35. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 35
Mehrwert
• Erlaubt den Einsatz beider Tools zugleich
• Step-by-step code (JavaScript, Java)
• Automatische Screenshots im Fehlerfall
• Cloud-ready Docker-Images für Kubernets/OpenShift
• Sakuli UI für Pflege, Ausführung und Reporting (beta)
• "Forwarder"-Module:
− Monitoring (Gearman, Icinga, CheckMK)
− CI (Jenkins...)
− Datenbanken (MySQL/MariaDB, ...)

36. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 36

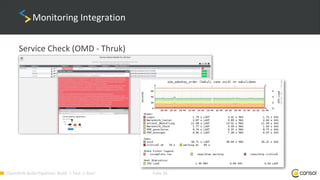

Monitoring Integration
Service Check (OMD - Thruk)

37. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 37

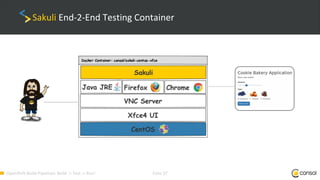

Sakuli End-2-End Testing Container

38. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 38

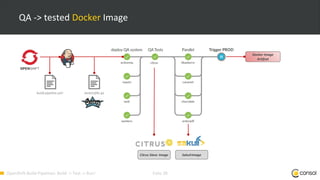

QA -> tested Docker Image
Docker Image
Artifcat
Citrus Slave Image SakuliImage
build.pipeline.yml Jenkinsfile.qa

39. DEMO
toschneck/openshift-example-bakery-ci-pipeline

40. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 40

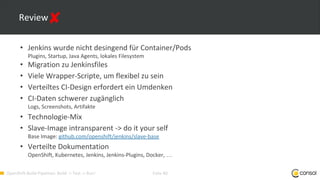

Review
• Jenkins wurde nicht desingend für Container/Pods
Plugins, Startup, Java Agents, lokales Filesystem
• Migration zu Jenkinsfiles
• Viele Wrapper-Scripte, um flexibel zu sein
• Verteiltes CI-Design erfordert ein Umdenken
• CI-Daten schwerer zugänglich
Logs, Screenshots, Artifakte
• Technologie-Mix
• Slave-Image intransparent -> do it your self
Base Image: github.com/openshift/jenkins/slave-base
• Verteilte Dokumentation
OpenShift, Kubernetes, Jenkins, Jenkins-Plugins, Docker, …

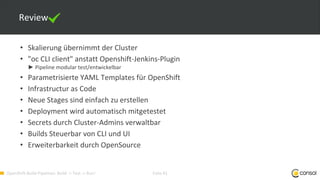

41. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 41
Review
• Skalierung übernimmt der Cluster
• "oc CLI client" anstatt Openshift-Jenkins-Plugin
► Pipeline modular test/entwickelbar
• Parametrisierte YAML Templates für OpenShift
• Infrastructur as Code
• Neue Stages sind einfach zu erstellen
• Deployment wird automatisch mitgetestet
• Secrets durch Cluster-Admins verwaltbar
• Builds Steuerbar von CLI und UI
• Erweiterbarkeit durch OpenSource

42. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 42
Alternative Ansätze
hasura/gitkube
⇨ Gitkube
• “git push” based Workflow on remote Git
• Simple: Kombination von bash Scripts
⇨ DroneCI / KubeCI
• Container first und einfache Konzept
• Nutzbar für gebaute Images
• Layered Build Concept für Pods (in Entwicklung)
⇨ Skaffold:
• Einfacher CI/CD Workflow
• 2 Stages: Local & Remote
⇨ JenkinsX
• Vordefinierter Workflow für CI/CD in Kubernetes
• kein neuer Jenkins -> Wrapper
• GitHub only
GoogleContainerTools/skaffold
kubeciiodrone/drone
jenkins-x/jx

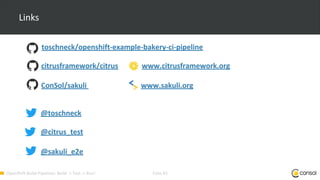

43. OpenShift-Build-Pipelines: Build -> Test -> Run! Folie 43
Links
toschneck/openshift-example-bakery-ci-pipeline
citrusframework/citrus www.citrusframework.org
ConSol/sakuli www.sakuli.org
@toschneck
@citrus_test
@sakuli_e2e
