138 139TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
New in the
Ka-Band -
Update
•	a new band for the satellite enthusiast
•	hard to receive as no consumer LNBs are
available
•	possible to receive programmes directly from
African countries
•	Ka-band reception suitable for DYI DXers
Satellitenempfang im Ka-Band

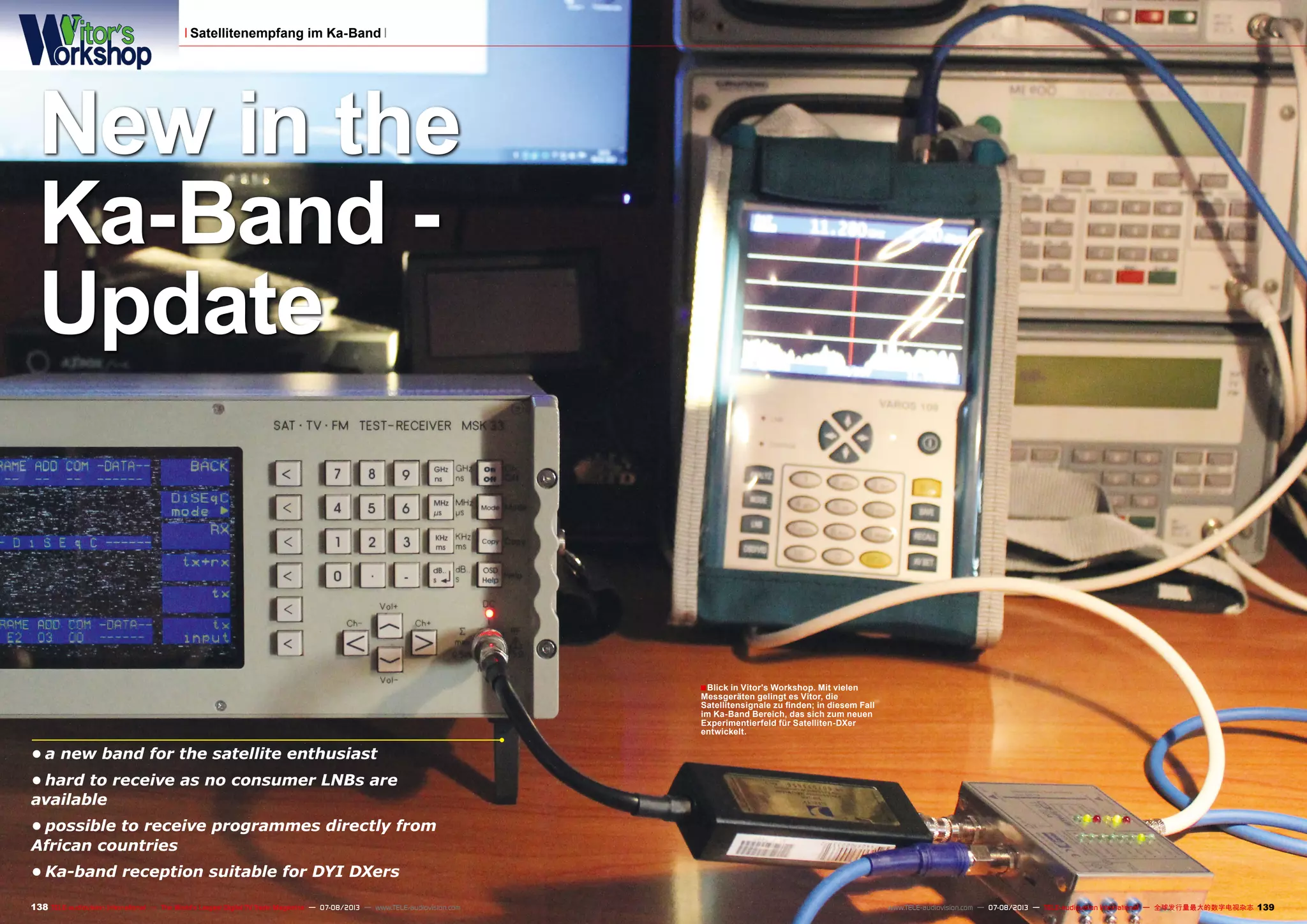

Blick in Vitor's Workshop. Mit vielen
Messgeräten gelingt es Vitor, die
Satellitensignale zu finden; in diesem Fall
im Ka-Band Bereich, das sich zum neuen
Experimentierfeld für Satelliten-DXer
entwickelt.
■
140 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com
Satellitenempfang im Ka-Band
Ist Ihnen das aufgefalen? Leider
ist uns in der letzten Ausgabe 05-
06/2013 der TELE-audiovision ein
Fehler passiert. Im Artikel zum Ka-
Band hat das Layout auf den Sei-
ten 138 und 139 nicht mitgespielt
und es erschienen leider immer nur
dieselben Spektren von Hellas Sat
2 im Ku- und Ka-Band anstatt den
verschiedenen Spektren der Satel-
liten von 39.0E bis 30.0W.
An dieser Stelle zeigen wir deshalb
die richtigen Bilder, auf denen für je-
den Satelliten jeweils das Spektrum
des aktuellen Ku-Bandes und des Ka-
Bandes (im Frequenzbereich von 19.7-
20.2 GHz) abgebildet sind. Dieser Fre-
quenzbereich im Ka-Band lässt sich
mit dem aktuell einzigen erhältlichen
Consumer-LNB, dem Inverto White Ka,
empfangen.
Und ja: sie sehen richtig… Außer den
Transpondern auf Eutelsat 9A (9.0E),
die zum Internet-Service von TooWay
gehören und einem Transponder auf
Hotbird (13.0E), den wir aber auch
nicht weiter verwenden konnten, ist in
dem Bereich von 19.7-20.2 GHz leider
nichts los. In ganz Europa lässt sich mit
Immer das
gleiche Spektrum
Vitor Martins Augusto
In der vorherigen Ausgabe 05-06/2013 der TELE-audiovision berichteten wir über erste Versuche, TV-Signale
im Ka-Band Bereich zu empfangen. Dabei ist uns ein Fehler unterlaufen bei der Darstellung der Spektren
unterlaufen, den wir hier korrigieren.
Den ursprünglichen Bericht können Sie hier lesen:
http://www.tele-audiovision.com/TELE-audiovision-1305/eng/vitorsworkshop.pdf
diesem LNB nur in Irland etwas emp-
fangen, nämlich den Provider Saorsat.
Dieser verwendet leider eine Ausstrah-
lung über Spotbeams, so dass dieser
außerhalb der Insel auch mit großen
Antennen nicht zu empfangen ist.
In dem Artikel erwähnten wir auch
das SL3 LNB von DirecTV. Auch mit
diesem konnten wir im Bereich von
18.3-18.8 GHz nichts empfangen. Das
Feed dieses LNB ist nur für zirkulare
Signale geeignet, die im europäischen
Raum empfangbaren Satelliten aber
senden mit linearen Signalen. Leider
enthalten die Feeds des SL3 aber nicht
einfach ein Dielektrikum, das man ab-
ziehen könnte. Stattdessen sind die
Feeds gegossen. In Vitor‘s Workshop
bin ich deshalb dabei, das komplette
LNB auseinander zu bauen um dann zu
versuchen, ein normales lineares Feed
von einem Ku-Band LNB zu benutzen.
Wenn es hier Erfolge geben sollte, wird
es einen entsprechenden Bericht geben
– drücken Sie mir die Daumen!
Der aktuelle Standpunkt in Sachen
142 143TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
Ka-Band besteht aus ersten Er-
folgsmeldungen von der neuen
Gruppe der Ka-Band Satelliten
DXern, die es in Mitteleuropa
geschafft haben, Transponder
auf Eutelsat 7A (7.0E) und Eu-
telsat 16A (16.0E) im Ka-Band
von 21.2-22.2 GHz zu empfan-
gen. Dort können die Zuspie-
lungen afrikanischer Provider
direkt empfangen werden. Be-
sonders interessant ist der Um-
stand, dass diese Ausstrahlun-
gen unverschlüsselt erfolgen.
Dies sind natürlich für afrikani-
sche Einwohner Europas sehr
gute Nachrichten. Mit dabei sind
zum Beispiel Kanäle aus Angola,
Senegal und Kongo.
Die schlechten Nachrichten:
1) Die Symbolraten sind
durchgängig niedrig, von 1000-
2150. Damit kommt nicht jeder
Receiver klar, weshalb wir in der
TELE-audiovision eben diese Ei-
genschaft auch gezielt testen.
2) Ka-LNBs für den Frequenz-
bereich von 21.2-22.2 GHz sind
zurzeit kaum zu bekommen. Da
diese nicht in Massenprodukti-
on für den Consumer-Bereich
hergestellt werden, sondern
in Kleinstserien für den Profi-
Einsatz, sind sie nur mit großen
Wartezeiten lieferbar.
Eins steht schon mal fest:
das Ka-Band entwickelt sich zu
einem sehr interessanten Emp-
fangsbreich und bietet allen Sa-
telliten DXer, die im C-Band und
Ku-Band schon alles probiert
haben, ein großes neues Betä-
tigungsfeld.
Comparison
Ku (10.7-12.7GHz) vs
Ka (19.7-20.2GHz)
Each pair shows the respective
satellite in the Ku-Band (10.7 GHz
– 12.7 GHz) and in the Ka-Band
(19.7 GHz to 20.2 GHz). Notice that
a valid signal requires an RF level
above approximately -59 dBm.
Eutelsat 9A at 9.0E contains 4
transponders in the Ka-Band,
which belong to the TooWay
satellite based internet service.
Using the KWS VAROS 109 it
was possible to see a Ka-Band
transponder on Hotbird at 13.0E.
I received some feedback with a
satellite modem, but since I have
no valid subscription, I could not
further test the reception.
