Mehr Bedienkomfort,
bessere Visualisierung:
Drucksensoren PN
im neuen Look.
www.ifm.com/de/pn
Drucksensoren
Ifm drucksensoren-pn-de-2014

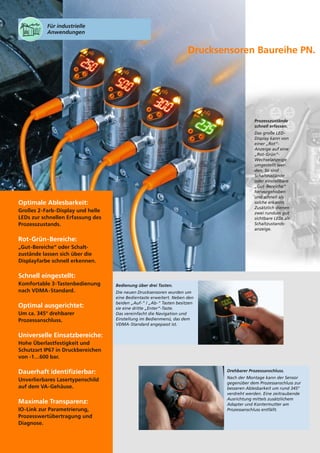

Bedienung über drei Tasten.
Die neuen Drucksensoren wurden um
eine Bedientaste erweitert. Neben den
beiden „Auf-“ / „Ab-“ Tasten besitzen
sie eine dritte „Enter“-Taste.
Das vereinfacht die Navigation und
Einstellung im Bedienmenü, das dem
VDMA-Standard angepasst ist.
Drehbarer Prozessanschluss.
Nach der Montage kann der Sensor
gegenüber dem Prozessanschluss zur
besseren Ablesbarkeit um rund 345°
verdreht werden. Eine zeitraubende
Ausrichtung mittels zusätzlichem
Adapter und Kontermutter am
Prozessanschluss entfällt.
Optimale Ablesbarkeit:
Großes 2-Farb-Display und helle
LEDs zur schnellen Erfassung des
Prozesszustands.
Rot-Grün-Bereiche:
„Gut-Bereiche“ oder Schalt-
zustände lassen sich über die
Displayfarbe schnell erkennen.
Schnell eingestellt:
Komfortable 3-Tastenbedienung
nach VDMA-Standard.
Optimal ausgerichtet:
Um ca. 345° drehbarer
Prozessanschluss.
Universelle Einsatzbereiche:
Hohe Überlastfestigkeit und
Schutzart IP67 in Druckbereichen
von -1…600 bar.
Dauerhaft identifizierbar:
Unverlierbares Lasertypenschild
auf dem VA-Gehäuse.
Maximale Transparenz:
IO-Link zur Parametrierung,
Prozesswertübertragung und
Diagnose.
Drucksensoren Baureihe PN.
Für industrielle
Anwendungen
Prozesszustände
schnell erfassen.
Das große LED-
Display kann von
einer „Rot“-
Anzeige auf eine
„Rot-Grün“-
Wechselanzeige
umgestellt wer-
den. So sind
Schaltzustände
oder einstellbare
„Gut-Bereiche“
hervorgehoben
und schnell als
solche erkannt.
Zusätzlich dienen
zwei rundum gut
sichtbare LEDs als
Schaltzustands-
anzeige.

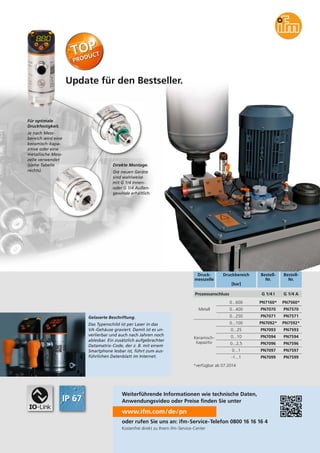

Gelaserte Beschriftung.
Das Typenschild ist per Laser in das
VA-Gehäuse graviert. Damit ist es un-
verlierbar und auch nach Jahren noch
ablesbar. Ein zusätzlich aufgebrachter
Datamatrix-Code, der z. B. mit einem
Smartphone lesbar ist, führt zum aus-
führlichen Datenblatt im Internet.
Kostenfrei direkt zu Ihrem ifm-Service-Center
Update für den Bestseller.
www.ifm.com/de/pn
Weiterführende Informationen wie technische Daten,
Anwendungsvideo oder Preise finden Sie unter
oder rufen Sie uns an: ifm-Service-Telefon 0800 16 16 16 4
Druck-
messzelle
Druckbereich
[bar]
Bestell-
Nr.
Bestell-
Nr.
Prozessanschluss
Metall
Keramisch-
kapazitiv
0...600 PN7560*PN7160*
0...400 PN7570PN7070
0...250 PN7571PN7071
0...100 PN7592*PN7092*
0...25 PN7593PN7093
0...10 PN7594PN7094
0...2,5 PN7596PN7096
0...1 PN7597PN7097
-1...1 PN7599PN7099
Für optimale
Druckfestigkeit.
Je nach Mess-
bereich wird eine
keramisch-kapa-
zitive oder eine
metallische Mess-
zelle verwendet
(siehe Tabelle
rechts).
Direkte Montage.
Die neuen Geräte
sind wahlweise
mit G 1/4 Innen-
oder G 1/4 Außen-
gewinde erhältlich.
G 1/4 I G 1/4 A
*verfügbar ab 07.2014

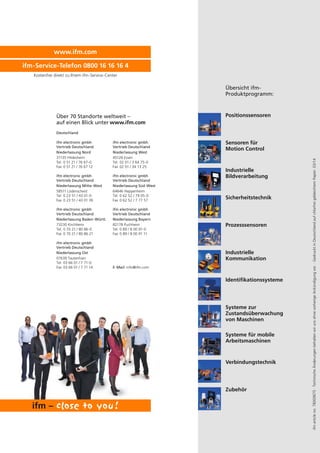

www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4
ifmarticleno.78000675·TechnischeÄnderungenbehaltenwirunsohnevorherigeAnkündigungvor.·GedrucktinDeutschlandaufchlorfreigebleichtemPapier.03/14
Kostenfrei direkt zu Ihrem ifm-Service-Center
Positionssensoren
Sensoren für
Motion Control
Industrielle
Bildverarbeitung
Sicherheitstechnik
Prozesssensoren
Systeme zur
Zustandsüberwachung
von Maschinen
Industrielle
Kommunikation
Identifikationssysteme
Systeme für mobile
Arbeitsmaschinen
Verbindungstechnik
Übersicht ifm-
Produktprogramm:
Zubehör
Über 70 Standorte weltweit –
auf einen Blick unter
Deutschland
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Nord
31135 Hildesheim
Tel. 0 51 21 / 76 67-0
Fax 0 51 21 / 76 67 12
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Baden-Württ.
73230 Kirchheim
Tel. 0 70 21 / 80 86-0
Fax 0 70 21 / 80 86 21
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung West
45128 Essen
Tel. 02 01 / 3 64 75-0
Fax 02 01 / 34 13 25
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Bayern
82178 Puchheim
Tel. 0 89 / 8 00 91-0
Fax 0 89 / 8 00 91 11
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Mitte-West
58511 Lüdenscheid
Tel. 0 23 51 / 43 01-0
Fax 0 23 51 / 43 01 39
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Ost
07639 Tautenhain
Tel. 03 66 01 / 7 71-0
Fax 03 66 01 / 7 71 14
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Süd-West
64646 Heppenheim
Tel. 0 62 52 / 79 05-0
Fax 0 62 52 / 7 77 57
E-Mail: info@ifm.com
www.ifm.com
