Das Dokument beschreibt die neuen Produkte von ifm für die Jahre 2014/2015, einschließlich fortschrittlicher Sensorik für mobile Arbeitsmaschinen, kapazitiven Sensoren sowie optischen und Infrarotsensoren. Es betont die Vorteile von IO-Link-Schnittstellen zur einfacheren Parametrierung und Integration in IT-Systeme. Zudem werden technische Daten und Zubehör für die verschiedenen Sensormodelle angeführt.

1. www.ifm.com
Neuheiten 2014/2015
Jahre
Ge
w
ährleistung
auf ifm-Produ
kte

4. 3

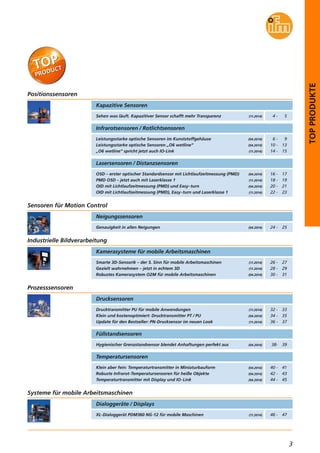

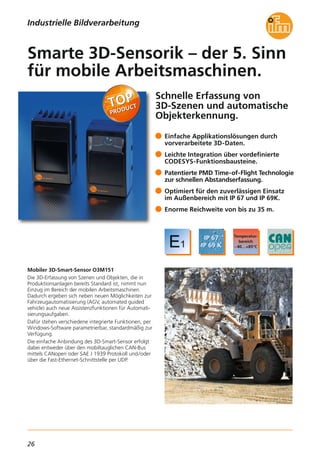

Smarte 3D-Sensorik – der 5. Sinn für mobile Arbeitsmaschinen

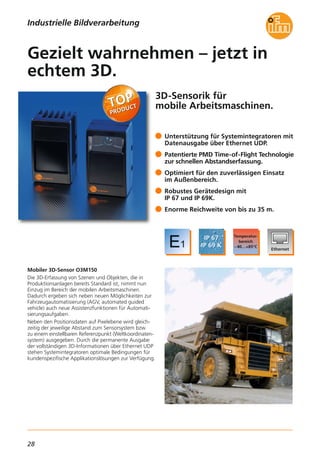

Gezielt wahrnehmen – jetzt in echtem 3D

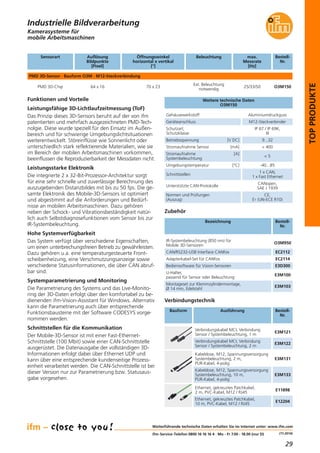

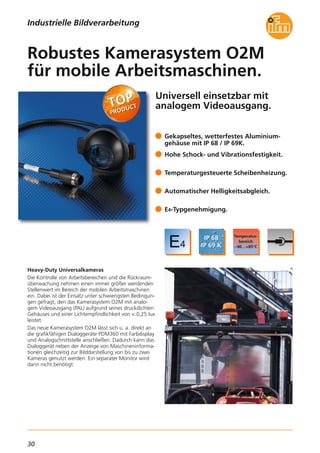

Robustes Kamerasystem O2M für mobile Arbeitsmaschinen

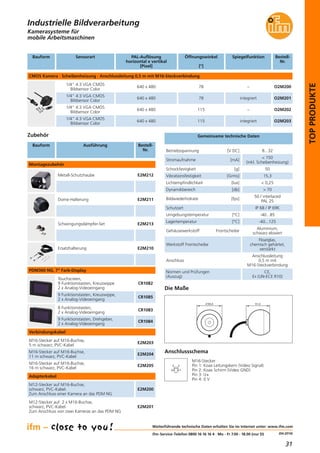

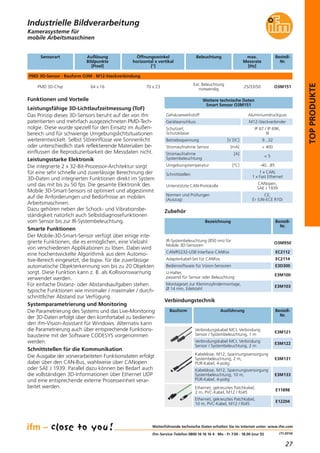

Kamerasysteme für mobile Arbeitsmaschinen
(11.2014)
(11.2014)
(04.2014)
Industrielle Bildverarbeitung
Sehen was läuft. Kapazitiver Sensor schafft mehr Transparenz
Kapazitive Sensoren
Infrarotsensoren / Rotlichtsensoren
Leistungsstarke optische Sensoren im Kunststoffgehäuse
Leistungsstarke optische Sensoren „O6 wetline“

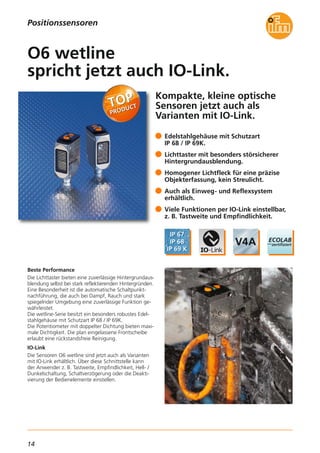

„O6 wetline“ spricht jetzt auch IO-Link
(04.2014)
(04.2014)
(11.2014)
(11.2014)
Positionssensoren
4 - 5
6 - 9
10 - 13
14 - 15

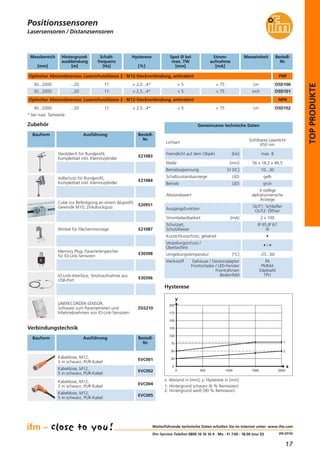

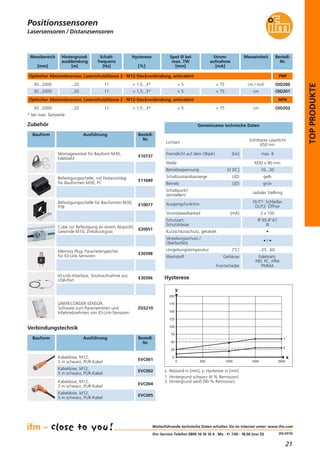

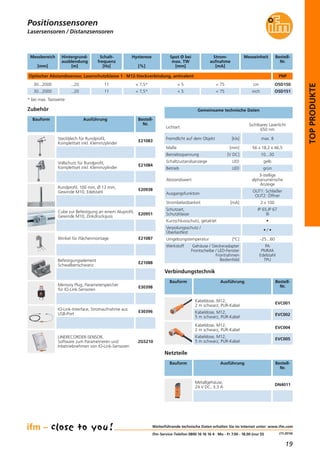

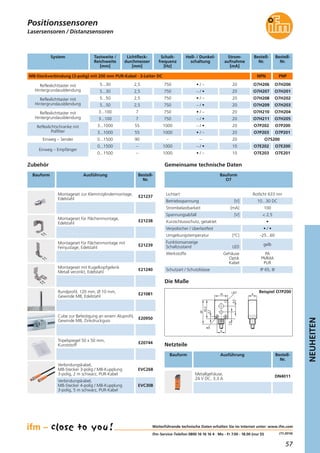

Lasersensoren / Distanzsensoren

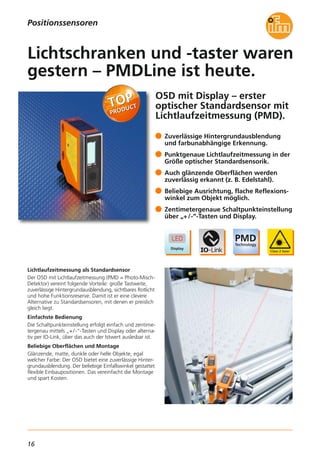

O5D – erster optischer Standardsensor mit Lichtlaufzeitmessung (PMD)

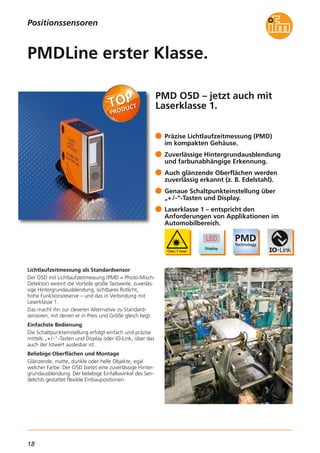

PMD O5D – jetzt auch mit Laserklasse 1

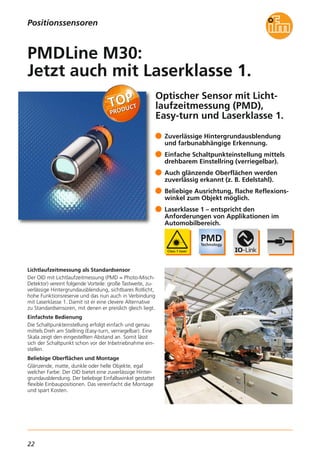

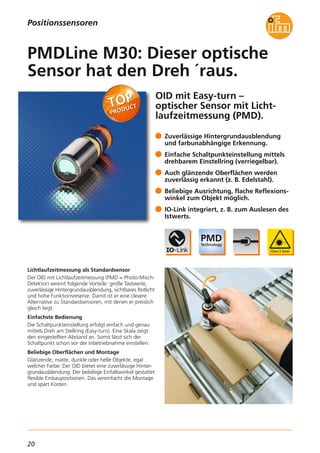

OID mit Lichtlaufzeitmessung (PMD) und Easy-turn
OID mit Lichtlaufzeitmessung (PMD), Easy-turn und Laserklasse 1
(04.2014)
(11.2014)
(04.2014)
(11.2014)
16 - 17
18 - 19
20 - 21
22 - 23
26 - 27
28 - 29
30 - 31

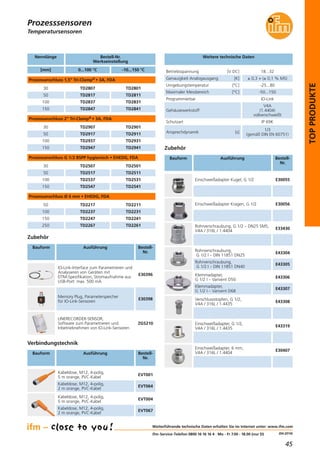

Temperatursensoren
Klein aber fein: Temperaturtransmitter in Miniaturbauform

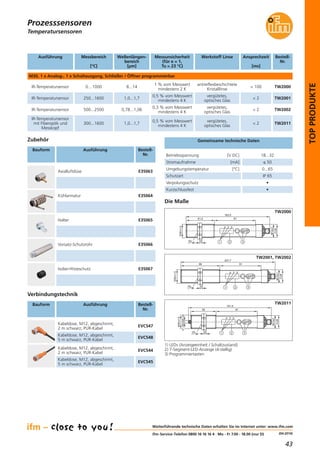

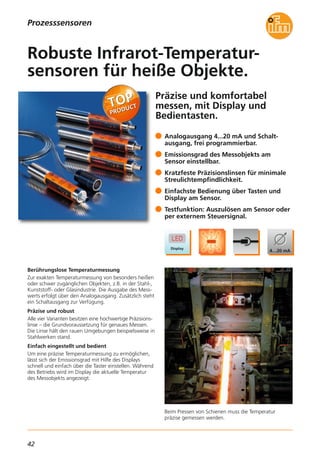

Robuste Infrarot-Temperatursensoren für heiße Objekte

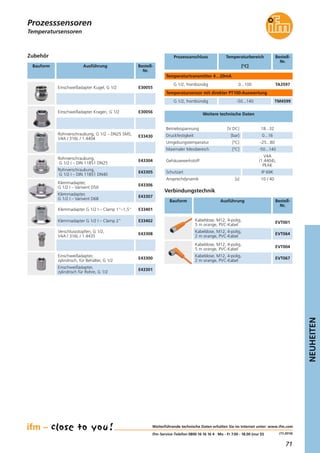

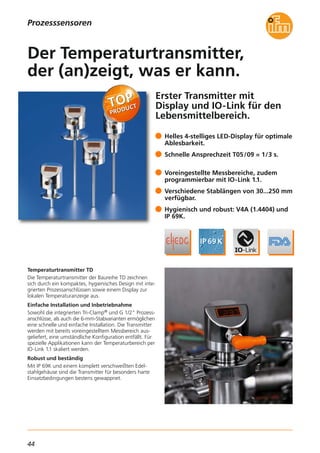

Temperaturtransmitter mit Display und IO-Link
(04.2014)
(04.2014)
(04.2014)
Prozesssensoren
40 - 41
42 - 43
44 - 45

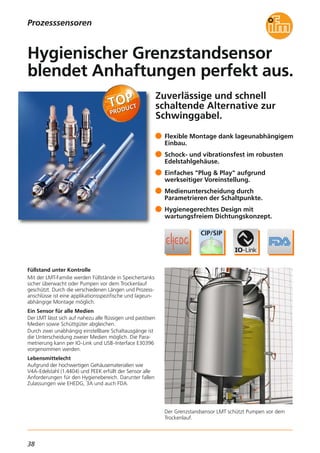

Hygienischer Grenzstandsensor blendet Anhaftungen perfekt aus (04.2014)

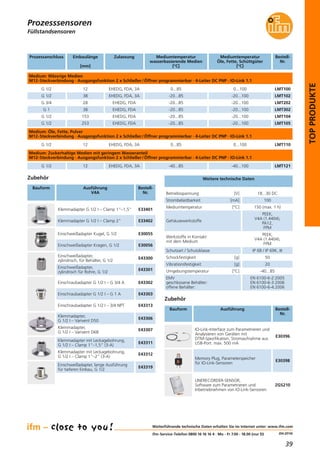

Füllstandsensoren
38- 39
TOPPRODUKTE

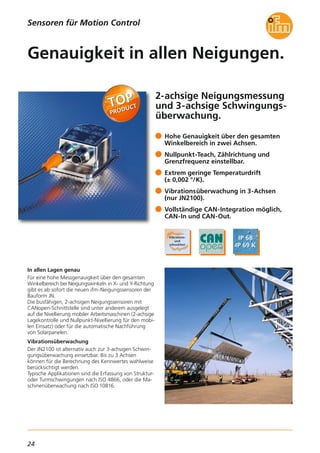

Genauigkeit in allen Neigungen
Neigungssensoren
(04.2014)

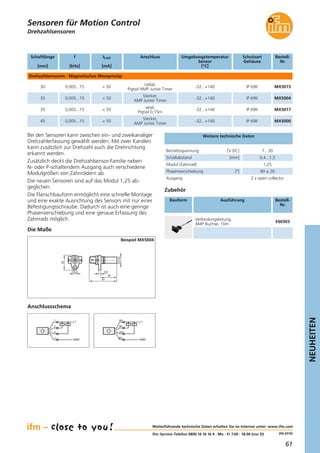

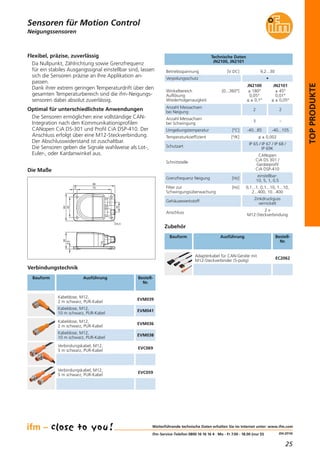

Sensoren für Motion Control
24 - 25

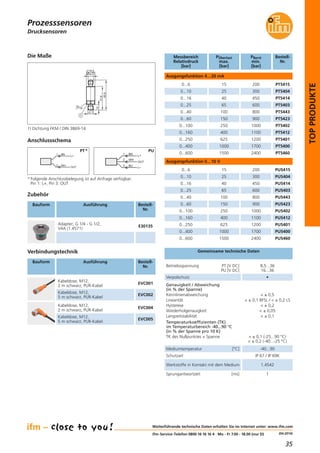

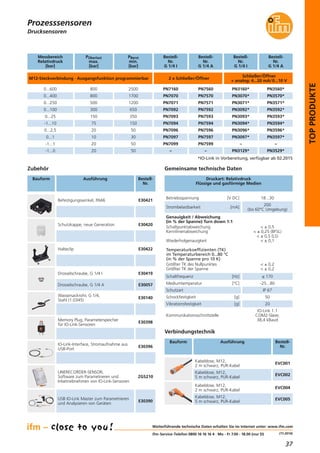

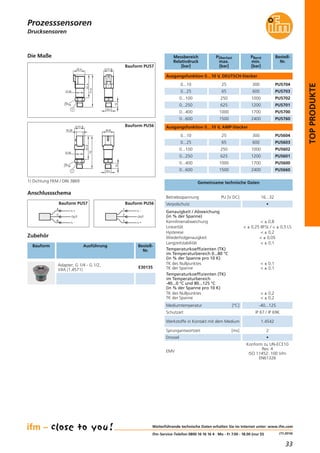

Drucksensoren
Drucktransmitter PU für mobile Anwendungen

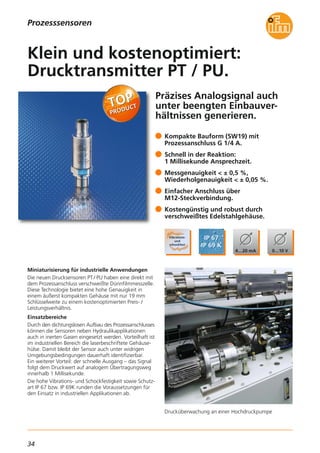

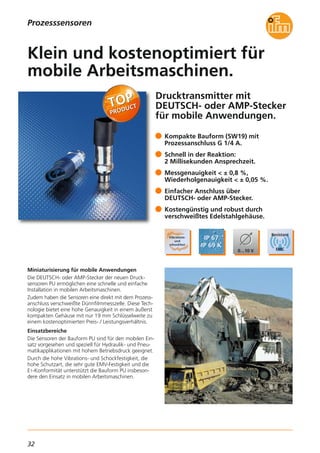

Klein und kostenoptimiert: Drucktransmitter PT / PU

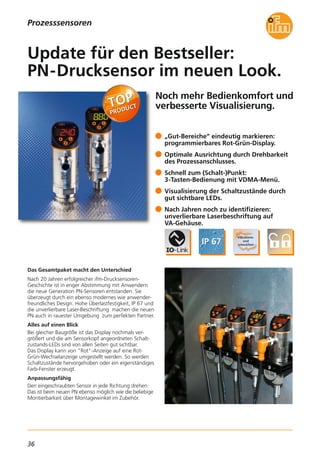

Update für den Bestseller: PN-Drucksensor im neuen Look
(11.2014)
(04.2014)
(11.2014)
32 - 33
34 - 35
36 - 37

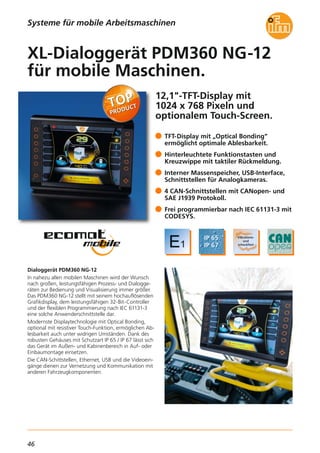

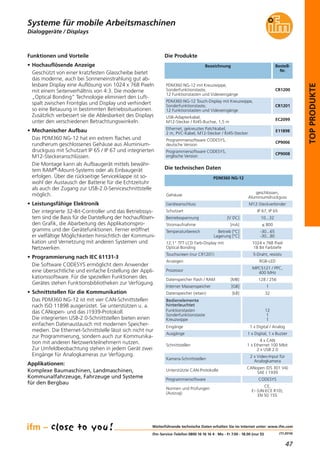

XL-Dialoggerät PDM360 NG-12 für mobile Maschinen
Dialoggeräte / Displays
(11.2014)
Systeme für mobile Arbeitsmaschinen
46 - 47

5. 4

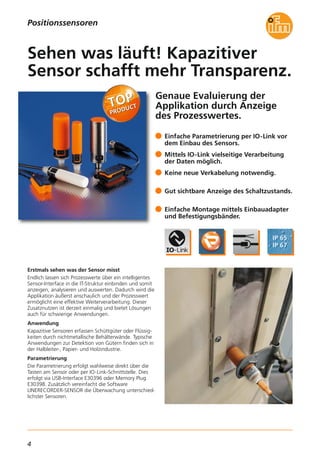

Positionssensoren
Genaue Evaluierung der
Applikation durch Anzeige
des Prozesswertes.
Erstmals sehen was der Sensor misst
Endlich lassen sich Prozesswerte über ein intelligentes
Sensor-Interface in die IT-Struktur einbinden und somit
anzeigen, analysieren und auswerten. Dadurch wird die
Applikation äußerst anschaulich und der Prozesswert
ermöglicht eine effektive Weiterverarbeitung. Dieser
Zusatznutzen ist derzeit einmalig und bietet Lösungen
auch für schwierige Anwendungen.
Anwendung
Kapazitive Sensoren erfassen Schüttgüter oder Flüssig-
keiten durch nichtmetallische Behälterwände. Typische
Anwendungen zur Detektion von Gütern finden sich in
der Halbleiter-, Papier- und Holzindustrie.
Parametrierung
Die Parametrierung erfolgt wahlweise direkt über die
Tasten am Sensor oder per IO-Link-Schnittstelle. Dies
erfolgt via USB-Interface E30396 oder Memory Plug
E30398. Zusätzlich vereinfacht die Software
LINERECORDER-SENSOR die Überwachung unterschied-
lichster Sensoren.
Einfache Parametrierung per IO-Link vor
dem Einbau des Sensors.
Mittels IO-Link vielseitige Verarbeitung
der Daten möglich.
Keine neue Verkabelung notwendig.
Gut sichtbare Anzeige des Schaltzustands.
Einfache Montage mittels Einbauadapter
und Befestigungsbänder.
Sehen was läuft! Kapazitiver
Sensor schafft mehr Transparenz.

6. 5
(11.2014)
TOPPRODUKTE
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

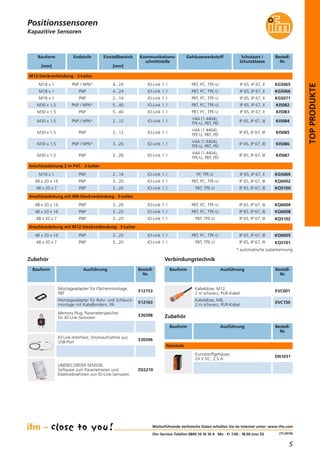

Positionssensoren
Kapazitive Sensoren
Bauform Ausführung Bestell-
Nr.
Zubehör
Montageadapter für Flächenmontage,
PBT
E12153
Montageadapter für Rohr- und Schlauch-
montage mit Kabelbindern, PA
E12163
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M8,
2 m schwarz, PUR-Kabel
EVC150
Bauform
[mm]
Endstufe Gehäusewerkstoff Schutzart /
Schutzklasse
Bestell-
Nr.
Anschlussleitung 2 m PVC · 3-Leiter
M18 x 1 PNP PP, TPE-U IP 65, IP 67, II KG5069
Anschlussleitung mit M8-Steckverbindung · 3-Leiter
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ6004
Anschlussleitung mit M12-Steckverbindung · 3-Leiter
48 x 20 x 14 PNP
Einstellbereich
[mm]
2...14
3...20
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ60083...20
Kommunikations-
schnittstelle
IO-Link 1.1
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ60023...20 IO-Link 1.1
48 x 20 x 7 PNP PBT, TPE-U IP 65, IP 67, III KQ51003...20 IO-Link 1.1
M12-Steckverbindung · 3-Leiter
M18 x 1 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, II KG5065
M18 x 1 PNP PBT, PC, TPE-U IP 65, IP 67, II KG5066
4...24
4...24
IO-Link 1.1
IO-Link 1.1
M18 x 1 PNP PBT, PC, TPE-U IP 65, IP 67, II KG5071
M30 x 1,5 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, II KI5082
2...14
5...40
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP PBT, PC, TPE-U IP 65, IP 67, II KI5083
M30 x 1,5 PNP / NPN*
V4A (1.4404),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5084
5...40
2...12
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP
V4A (1.4404),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5085
M30 x 1,5 PNP / NPN*
V4A (1.4404),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5086
2...12
3...26
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP
V4A (1.4404),
TPE-U, PBT, PEI
IP 65, IP 67, III KI50873...26 IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
48 x 20 x 7 IO-Link 1.1PNP PBT, TPE-U IP 65, IP 67, III
KQ5101
3...20
3...20 PBT, PC, TPE-U IP 65, IP 67, III KQ6005
48 x 20 x 7 PNP IO-Link 1.13...20 PBT, TPE-U IP 65, IP 67, III
KQ5102
* automatische Lasterkennung
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
Zubehör
Bauform Ausführung Bestell-
Nr.
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Netzteile

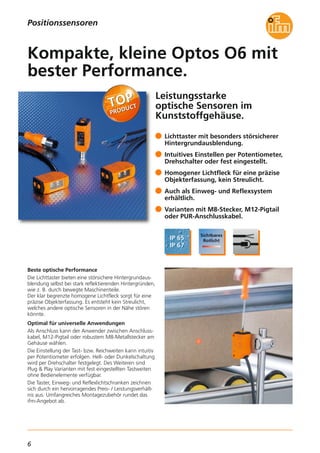

7. 6
Leistungsstarke
optische Sensoren im
Kunststoffgehäuse.
Beste optische Performance
Die Lichttaster bieten eine störsichere Hintergrundaus-
blendung selbst bei stark reflektierenden Hintergründen,
wie z. B. durch bewegte Maschinenteile.
Der klar begrenzte homogene Lichtfleck sorgt für eine
präzise Objekterfassung. Es entsteht kein Streulicht,
welches andere optische Sensoren in der Nähe stören
könnte.
Optimal für universelle Anwendungen
Als Anschluss kann der Anwender zwischen Anschluss-
kabel, M12-Pigtail oder robustem M8-Metallstecker am
Gehäuse wählen.
Die Einstellung der Tast- bzw. Reichweiten kann intuitiv
per Potentiometer erfolgen. Hell- oder Dunkelschaltung
wird per Drehschalter festgelegt. Des Weiteren sind
Plug & Play Varianten mit fest eingestellten Tastweiten
ohne Bedienelemente verfügbar.
Die Taster, Einweg- und Reflexlichtschranken zeichnen
sich durch ein hervorragendes Preis- / Leistungsverhält-
nis aus. Umfangreiches Montagezubehör rundet das
ifm-Angebot ab.
Lichttaster mit besonders störsicherer
Hintergrundausblendung.
Intuitives Einstellen per Potentiometer,
Drehschalter oder fest eingestellt.
Homogener Lichtfleck für eine präzise
Objekterfassung, kein Streulicht.
Auch als Einweg- und Reflexsystem
erhältlich.
Varianten mit M8-Stecker, M12-Pigtail
oder PUR-Anschlusskabel.
Kompakte, kleine Optos O6 mit
bester Performance.
Positionssensoren

8. 7
TOPPRODUKTE
Infrarotsensoren / Rotlichtsensoren

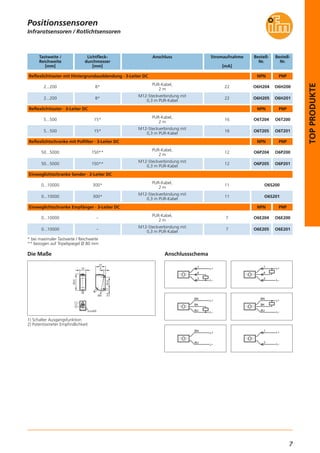

Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC
Lichtfleck-
durchmesser
[mm]
Anschluss Bestell-
Nr.
8* O6H200
Tastweite /
Reichweite
[mm]
2...200
PUR-Kabel,
2 m
Bestell-
Nr.
O6H204
Positionssensoren
PNPNPN
8* O6H2012...200
M12-Steckverbindung mit
0,3 m PUR-Kabel
O6H205
Reflexlichttaster · 3-Leiter DC
15* O6T2005...500
PUR-Kabel,
2 m
O6T204
PNPNPN
15* O6T2015...500
M12-Steckverbindung mit
0,3 m PUR-Kabel
O6T205
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150** O6P20050...5000
PUR-Kabel,
2 m
O6P204
PNPNPN
150** O6P20150...5000
M12-Steckverbindung mit
0,3 m PUR-Kabel
O6P205
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000
PUR-Kabel,
2 m
O6S200
300*0...10000
M12-Steckverbindung mit
0,3 m PUR-Kabel
O6S201
Einweglichtschranke Empfänger · 3-Leiter DC
– O6E2000...10000
PUR-Kabel,
2 m
O6E204
PNPNPN
– O6E2010...10000
M12-Steckverbindung mit
0,3 m PUR-Kabel
O6E205
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
Die Maße
2xLED
13
21
35,4
25,43,4
3
M3
L+
L
1
4
3
Anschlussschema
L+
L
1
4
3
BN
BK
BU
L+
L L
BN
BK
BU
L+
L+
L
BN
BU
1
3
L+
L
Stromaufnahme
[mA]
22
22
16
16
12
12
11
11
7
7
1) Schalter Ausgangsfunktion
2) Potentiometer Empfindlichkeit

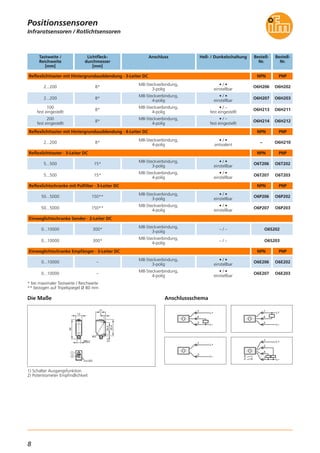

9. 8

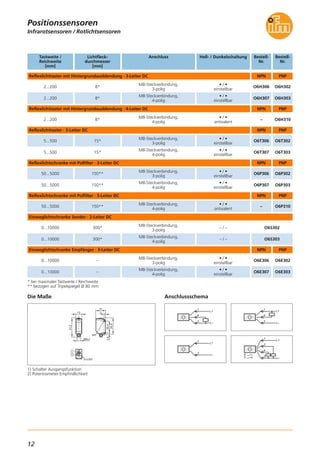

Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Die Maße
2xLED
M8x1
13
21
35,4
25,43,4
3
46
M3
L+
L
1
4
3
Anschlussschema
L+
L
1
4
3
4
L
L+
1
2
32:
4:
1
3
L+
L
Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC
Lichtfleck-
durchmesser
[mm]
Anschluss Bestell-
Nr.
8* O6H202
Tastweite /
Reichweite
[mm]
2...200
M8-Steckverbindung,
3-polig
Hell- / Dunkelschaltung
• / •
einstellbar
Bestell-
Nr.
O6H206
PNPNPN
8* O6H2032...200
M8-Steckverbindung,
4-polig
• / •
einstellbar
O6H207
Reflexlichttaster mit Hintergrundausblendung · 4-Leiter DC
8* O6H211
100
fest eingestellt
M8-Steckverbindung,
4-polig
• / –
fest eingestellt
O6H213
PNPNPN
8* O6H212
200
fest eingestellt
M8-Steckverbindung,
4-polig
• / –
fest eingestellt
O6H214
8* O6H2102...200
M8-Steckverbindung,
4-polig
• / •
antivalent
–
Reflexlichttaster · 3-Leiter DC
15* O6T2025...500
M8-Steckverbindung,
3-polig
• / •
einstellbar
O6T206
PNPNPN
15* O6T2035...500
M8-Steckverbindung,
4-polig
• / •
einstellbar
O6T207
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150** O6P20250...5000
M8-Steckverbindung,
3-polig
• / •
einstellbar
O6P206
PNPNPN
150** O6P20350...5000
M8-Steckverbindung,
4-polig
• / •
einstellbar
O6P207
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000
M8-Steckverbindung,
3-polig
– / – O6S202
300*0...10000
M8-Steckverbindung,
4-polig
– / – O6S203
Einweglichtschranke Empfänger · 3-Leiter DC
– O6E2020...10000
M8-Steckverbindung,
3-polig
• / •
einstellbar
O6E206
PNPNPN
– O6E2030...10000
M8-Steckverbindung,
4-polig
• / •
einstellbar
O6E207
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
1) Schalter Ausgangsfunktion
2) Potentiometer Empfindlichkeit

10. 9
(04.2014)
TOPPRODUKTE
Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

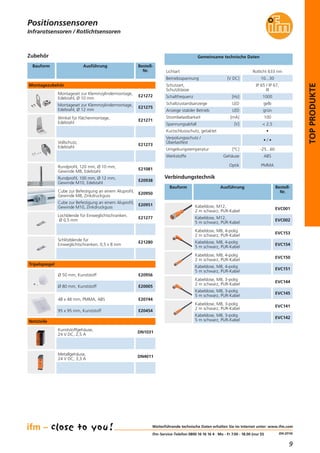

Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Lichtart Rotlicht 633 nm
Schaltzustandsanzeige LED gelb
Schaltfrequenz [Hz] 1000
Schutzart,
Schutzklasse
IP 65 / IP 67,
III
Anzeige stabiler Betrieb LED grün
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...60
Spannungsabfall [V] < 2,5
Strombelastbarkeit [mA] 100
Zubehör
Bauform Ausführung Bestell-
Nr.
Montageset zur Klemmzylindermontage,
Edelstahl, Ø 10 mm
E21272
Montageset zur Klemmzylindermontage,
Edelstahl, Ø 12 mm
E21275
Winkel für Flächenmontage,
Edelstahl
E21271
Vollschutz,
Edelstahl
E21273
Rundprofil, 120 mm, Ø 10 mm,
Gewinde M8, Edelstahl
E21081
Rundprofil, 100 mm, Ø 12 mm,
Gewinde M10, Edelstahl
E20938
Cube zur Befestigung an einem Aluprofil,
Gewinde M8, Zinkdruckguss
E20950
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Lochblende für Einweglichtschranken,
Ø 0,5 mm
E21277
Schlitzblende für
Einweglichtschranken, 0,5 x 8 mm
E21280
Ø 50 mm, Kunststoff E20956
Ø 80 mm, Kunststoff E20005
48 x 48 mm, PMMA, ABS E20744
95 x 95 mm, Kunststoff E20454
Werkstoffe Gehäuse
Optik
ABS
PMMA
Tripelspiegel
Montagezubehör
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M8, 4-polig
2 m schwarz, PUR-Kabel
EVC150
Kabeldose, M8, 4-polig
5 m schwarz, PUR-Kabel
EVC151
Kabeldose, M8, 3-polig
2 m schwarz, PUR-Kabel
EVC144
Kabeldose, M8, 3-polig
5 m schwarz, PUR-Kabel
EVC145
Kabeldose, M8, 3-polig
2 m schwarz, PUR-Kabel
EVC141
Kabeldose, M8, 3-polig
5 m schwarz, PUR-Kabel
EVC142
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M8, 4-polig
2 m schwarz, PUR-Kabel
EVC153
Kabeldose, M8, 4-polig
5 m schwarz, PUR-Kabel
EVC154
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Netzteile

11. 10

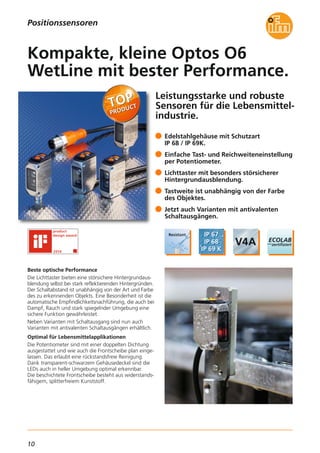

Leistungsstarke und robuste
Sensoren für die Lebensmittel-
industrie.
Beste optische Performance
Die Lichttaster bieten eine störsichere Hintergrundaus-
blendung selbst bei stark reflektierenden Hintergründen.
Der Schaltabstand ist unabhängig von der Art und Farbe
des zu erkennenden Objekts. Eine Besonderheit ist die
automatische Empfindlichkeitsnachführung, die auch bei
Dampf, Rauch und stark spiegelnder Umgebung eine
sichere Funktion gewährleistet.
Neben Varianten mit Schaltausgang sind nun auch
Varianten mit antivalenten Schaltausgängen erhältlich.
Optimal für Lebensmittelapplikationen
Die Potentiometer sind mit einer doppelten Dichtung
ausgestattet und wie auch die Frontscheibe plan einge-
lassen. Das erlaubt eine rückstandsfreie Reinigung.
Dank transparent-schwarzem Gehäusedeckel sind die
LEDs auch in heller Umgebung optimal erkennbar.
Die beschichtete Frontscheibe besteht aus widerstands-
fähigem, splitterfreiem Kunststoff.
Edelstahlgehäuse mit Schutzart
IP 68 / IP 69K.
Einfache Tast- und Reichweiteneinstellung
per Potentiometer.
Lichttaster mit besonders störsicherer
Hintergrundausblendung.
Tastweite ist unabhängig von der Farbe
des Objektes.
Jetzt auch Varianten mit antivalenten
Schaltausgängen.
Kompakte, kleine Optos O6
WetLine mit bester Performance.
Positionssensoren

12. 11
TOPPRODUKTE
1) Schalter Ausgangsfunktion
2) Potentiometer Empfindlichkeit
Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Die Maße
2xLED
13
21
34,8
25,43,4
3
M3
19,5
L+
L
1
4
3
Anschlussschema
L+
L
1
4
3
BN
BK
BU
L+
L L
BN
BK
BU
L+
L+
L
BN
BU
1
3
L+
L
Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC
Lichtfleck-
durchmesser
[mm]
Anschluss Bestell-
Nr.
8* O6H300
Tastweite /
Reichweite
[mm]
2...200
PVC-Kabel,
2 m
Bestell-
Nr.
O6H304
PNPNPN
8* O6H3012...200
M12-Steckverbindung mit
0,3 m PVC-Kabel
O6H305
Reflexlichttaster · 3-Leiter DC
15* O6T3005...500
PVC-Kabel,
2 m
O6T304
PNPNPN
15* O6T3015...500
M12-Steckverbindung mit
0,3 m PVC-Kabel
O6T305
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150** O6P30050...5000
PVC-Kabel,
2 m
O6P304
PNPNPN
150** O6P30150...5000
M12-Steckverbindung mit
0,3 m PVC-Kabel
O6P305
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000
PVC-Kabel,
2 m
O6S300
300*0...10000
M12-Steckverbindung mit
0,3 m PVC-Kabel
O6S301
Einweglichtschranke Empfänger · 3-Leiter DC
– O6E3000...10000
PVC-Kabel,
2 m
O6E304
PNPNPN
– O6E3010...10000
M12-Steckverbindung mit
0,3 m PVC-Kabel
O6E305
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
Stromaufnahme
[mA]
22
22
16
16
12
12
11
11
7
7

13. 12
Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Die Maße
2xLED
M8x1
13
21
34,8
25,42,8
3
41,3
M3
L+
L
1
4
3
Anschlussschema
L+
L
1
4
3
1
3
L+
L
Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC
Lichtfleck-
durchmesser
[mm]
Anschluss Bestell-
Nr.
8* O6H302
Tastweite /
Reichweite
[mm]
2...200
M8-Steckverbindung,
3-polig
Bestell-
Nr.
O6H306
PNPNPN
8* O6H3032...200
M8-Steckverbindung,
4-polig
O6H307
Reflexlichttaster · 3-Leiter DC
15* O6T3025...500
M8-Steckverbindung,
3-polig
O6T306
PNPNPN
15* O6T3035...500
M8-Steckverbindung,
4-polig
O6T307
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150** O6P30250...5000
M8-Steckverbindung,
3-polig
O6P306
PNPNPN
150** O6P30350...5000
M8-Steckverbindung,
4-polig
O6P307
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000
M8-Steckverbindung,
3-polig
O6S302
300*0...10000
M8-Steckverbindung,
4-polig
O6S303
Einweglichtschranke Empfänger · 3-Leiter DC
– O6E3020...10000
M8-Steckverbindung,
3-polig
O6E306
PNPNPN
– O6E3030...10000
M8-Steckverbindung,
4-polig
O6E307
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
Hell- / Dunkelschaltung
• / •
einstellbar
• / •
einstellbar
• / •
einstellbar
• / •
einstellbar
• / •
einstellbar
• / •
einstellbar
– / –
– / –
• / •
einstellbar
• / •
einstellbar
1) Schalter Ausgangsfunktion
2) Potentiometer Empfindlichkeit
Reflexlichttaster mit Hintergrundausblendung · 4-Leiter DC
8* O6H3102...200
M8-Steckverbindung,
4-polig
–
PNPNPN
• / •
antivalent
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150** O6P31050...5000
M8-Steckverbindung,
4-polig
–
PNPNPN
• / •
antivalent
4
L
L+
1
2
32:
4:

14. 13

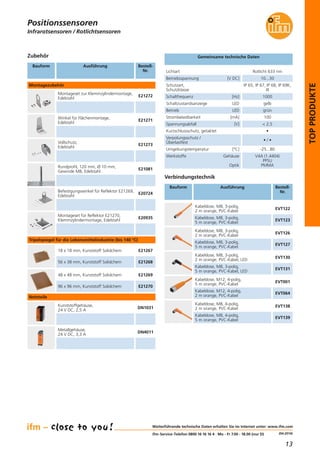

(04.2014)
TOPPRODUKTE
Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Lichtart Rotlicht 633 nm
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...80
Spannungsabfall [V] < 2,5
Strombelastbarkeit [mA] 100
Zubehör
Bauform Ausführung Bestell-
Nr.
Montageset zur Klemmzylindermontage,
Edelstahl
E21272
Winkel für Flächenmontage,
Edelstahl
E21271
Vollschutz,
Edelstahl
E21273
18 x 18 mm, Kunststoff Solidchem E21267
56 x 38 mm, Kunststoff Solidchem E21268
48 x 48 mm, Kunststoff Solidchem E21269
96 x 96 mm, Kunststoff Solidchem E21270
Werkstoffe Gehäuse
Optik
V4A (1.4404)
PPSU
PMMA
Tripelspiegel für die Lebensmittelindustrie (bis 140 °C)
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M8, 3-polig,
2 m orange, PVC-Kabel
EVT122
Kabeldose, M8, 3-polig,
5 m orange, PVC-Kabel
EVT123
Kabeldose, M8, 3-polig,
2 m orange, PVC-Kabel
EVT126
Kabeldose, M8, 3-polig,
5 m orange, PVC-Kabel
EVT127
Kabeldose, M8, 3-polig,
2 m orange, PVC-Kabel, LED
EVT130
Kabeldose, M8, 3-polig,
5 m orange, PVC-Kabel, LED
EVT131
Rundprofil, 120 mm, Ø 10 mm,
Gewinde M8, Edelstahl
E21081
Befestigungswinkel für Reflektor E21269,
Edelstahl
E20724
Montageset für Reflektor E21270,
Klemmzylindermontage, Edelstahl
E20935
Kabeldose, M12, 4-polig,
5 m orange, PVC-Kabel
EVT001
Kabeldose, M12, 4-polig,
2 m orange, PVC-Kabel
EVT064
Schaltfrequenz [Hz] 1000
Schutzart,
Schutzklasse
IP 65, IP 67, IP 68, IP 69K,
III
Montagezubehör
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Netzteile
Kabeldose, M8, 4-polig,
2 m orange, PVC-Kabel
EVT138
Kabeldose, M8, 4-polig,
5 m orange, PVC-Kabel
EVT139

15. 14
Kompakte, kleine optische
Sensoren jetzt auch als
Varianten mit IO-Link.
Beste Performance
Die Lichttaster bieten eine zuverlässige Hintergrundaus-
blendung selbst bei stark reflektierenden Hintergründen.
Eine Besonderheit ist die automatische Schaltpunkt-
nachführung, die auch bei Dampf, Rauch und stark
spiegelnder Umgebung eine zuverlässige Funktion ge-
währleistet.
Die wetline-Serie besitzt ein besonders robustes Edel-
stahlgehäuse mit Schutzart IP 68 / IP 69K.
Die Potentiometer mit doppelter Dichtung bieten maxi-
male Dichtigkeit. Die plan eingelassene Frontscheibe
erlaubt eine rückstandsfreie Reinigung.
IO-Link
Die Sensoren O6 wetline sind jetzt auch als Varianten
mit IO-Link erhältlich. Über diese Schnittstelle kann
der Anwender z. B. Tastweite, Empfindlichkeit, Hell- /
Dunkelschaltung, Schaltverzögerung oder die Deakti-
vierung der Bedienelemente einstellen.
Edelstahlgehäuse mit Schutzart
IP 68 / IP 69K.
Lichttaster mit besonders störsicherer
Hintergrundausblendung.
Homogener Lichtfleck für eine präzise
Objekterfassung, kein Streulicht.
Auch als Einweg- und Reflexsystem
erhältlich.
Viele Funktionen per IO-Link einstellbar,
z. B. Tastweite und Empfindlichkeit.
O6 wetline
spricht jetzt auch IO-Link.
Positionssensoren

16. 15
(11.2014)
TOPPRODUKTE
Infrarotsensoren / Rotlichtsensoren
Positionssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

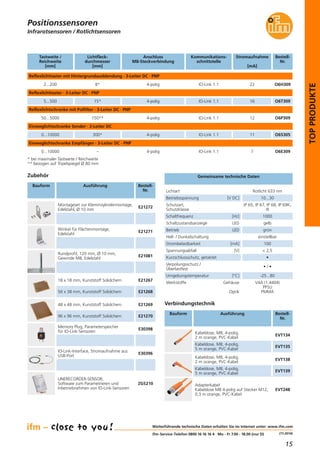

Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC · PNP
Lichtfleck-
durchmesser
[mm]
Anschluss
M8-Steckverbindung
Bestell-
Nr.
8* O6H309
Tastweite /
Reichweite
[mm]
2...200 4-polig
Stromaufnahme
[mA]
22
Reflexlichttaster · 3-Leiter DC · PNP
15* O6T3095...500 4-polig 16
Reflexlichtschranke mit Polfilter · 3-Leiter DC · PNP
150** O6P30950...5000 4-polig 12
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000 4-polig 11 O6S305
Einweglichtschranke Empfänger · 3-Leiter DC · PNP
– O6E3090...10000 4-polig 7
Kommunikations-
schnittstelle
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
Zubehör
Bauform Ausführung Bestell-
Nr.
Montageset zur Klemmzylindermontage,
Edelstahl, Ø 10 mm
E21272
Winkel für Flächenmontage,
Edelstahl
E21271
Rundprofil, 120 mm, Ø 10 mm,
Gewinde M8, Edelstahl
E21081
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Lichtart Rotlicht 633 nm
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...80
Spannungsabfall [V] < 2,5
Strombelastbarkeit [mA] 100
Werkstoffe Gehäuse
Optik
V4A (1.4404)
PPSU
PMMA
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M8, 4-polig,
2 m orange, PVC-Kabel
EVT134
Kabeldose, M8, 4-polig,
5 m orange, PVC-Kabel
EVT135
Kabeldose, M8, 4-polig,
2 m orange, PVC-Kabel
EVT138
Kabeldose, M8, 4-polig,
5 m orange, PVC-Kabel
EVT139
Adapterkabel
Kabeldose M8 4-polig auf Stecker M12,
0,3 m orange, PVC-Kabel
EVT248
Schaltfrequenz [Hz] 1000
Schutzart,
Schutzklasse
IP 65, IP 67, IP 68, IP 69K,
III
Hell- / Dunkelschaltung einstellbar
18 x 18 mm, Kunststoff Solidchem E21267
56 x 38 mm, Kunststoff Solidchem E21268
48 x 48 mm, Kunststoff Solidchem E21269
96 x 96 mm, Kunststoff Solidchem E21270

17. 16
O5D mit Display – erster
optischer Standardsensor mit
Lichtlaufzeitmessung (PMD).
Lichtlaufzeitmessung als Standardsensor
Der O5D mit Lichtlaufzeitmessung (PMD = Photo-Misch-
Detektor) vereint folgende Vorteile: große Tastweite,
zuverlässige Hintergrundausblendung, sichtbares Rotlicht
und hohe Funktionsreserve. Damit ist er eine clevere
Alternative zu Standardsensoren, mit denen er preislich
gleich liegt.
Einfachste Bedienung
Die Schaltpunkteinstellung erfolgt einfach und zentime-
tergenau mittels „+/-“-Tasten und Display oder alterna-
tiv per IO-Link, über das auch der Istwert auslesbar ist.
Beliebige Oberflächen und Montage
Glänzende, matte, dunkle oder helle Objekte, egal
welcher Farbe: Der O5D bietet eine zuverlässige Hinter-
grundausblendung. Der beliebige Einfallswinkel gestattet
flexible Einbaupositionen. Das vereinfacht die Montage
und spart Kosten.
Zuverlässige Hintergrundausblendung
und farbunabhängige Erkennung.
Punktgenaue Lichtlaufzeitmessung in der
Größe optischer Standardsensorik.
Auch glänzende Oberflächen werden
zuverlässig erkannt (z. B. Edelstahl).
Beliebige Ausrichtung, flache Reflexions-
winkel zum Objekt möglich.
Zentimetergenaue Schaltpunkteinstellung
über „+/-“-Tasten und Display.
Lichtschranken und -taster waren
gestern – PMDLine ist heute.
Positionssensoren

18. 17
(04.2014)
TOPPRODUKTE
Lasersensoren / Distanzsensoren
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Maße [mm] 56 x 18,2 x 46,5
Lichtart
Sichtbares Laserlicht
650 nm
Fremdlicht auf dem Objekt [klx] max. 8
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Abstandswert
3-stellige
alphanumerische
Anzeige
Schutzart,
Schutzklasse
IP 65,IP 67
III
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...60
Strombelastbarkeit [mA] 2 x 100
Ausgangsfunktion
OUT1: Schließer
OUT2: Öffner
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Optischer Abstandssensor, Laserschutzklasse 2 · M12-Steckverbindung, antivalent PNP
30...2000 ...20 11 < 5 < 75 O5D101
30...2000 ...20 O5D10011 < 5 < 75 cm
inch
Werkstoff Gehäuse / Steckeradapter
Frontscheibe / LED-Fenster
Frontrahmen
Bedienfeld
PA
PMMA
Edelstahl
TPU
Zubehör
Bauform Ausführung Bestell-
Nr.
Steckblech für Rundprofil,
Komplettset inkl. Klemmzylinder
E21083
Vollschutz für Rundprofil,
Komplettset inkl. Klemmzylinder
E21084
Winkel für Flächenmontage E21087
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Messbereich
[mm]
Hintergrund-
ausblendung
[m]
Schalt-
frequenz
[Hz]
Spot Ø bei
max. TW
[mm]
Strom-
aufnahme
[mA]
Bestell-
Nr.
MesseinheitHysterese
[%]
< 2,5...4*
< 2,5...4*
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
* bei max. Tastweite
Hysterese
Optischer Abstandssensor, Laserschutzklasse 2 · M12-Steckverbindung, antivalent NPN
30...2000 ...20 O5D10211 < 5 < 75 cm< 2,5...4*
x: Abstand in [mm], y: Hysterese in [mm]
1. Hintergrund schwarz (6 % Remission)
2. Hintergrund weiß (90 % Remission)

19. 18
PMD O5D – jetzt auch mit
Laserklasse 1.
Lichtlaufzeitmessung als Standardsensor
Der O5D mit Lichtlaufzeitmessung (PMD = Photo-Misch-
Detektor) vereint die Vorteile große Tastweite, zuverläs-
sige Hintergrundausblendung, sichtbares Rotlicht,
hohe Funktionsreserve – und das in Verbindung mit
Laserklasse 1.
Das macht ihn zur cleveren Alternative zu Standard-
sensoren, mit denen er in Preis und Größe gleich liegt.
Einfachste Bedienung
Die Schaltpunkteinstellung erfolgt einfach und präzise
mittels „+/-“-Tasten und Display oder IO-Link, über das
auch der Istwert auslesbar ist.
Beliebige Oberflächen und Montage
Glänzende, matte, dunkle oder helle Objekte, egal
welcher Farbe: Der O5D bietet eine zuverlässige Hinter-
grundausblendung. Der beliebige Einfallswinkel des Sen-
delichts gestattet flexible Einbaupositionen.
Präzise Lichtlaufzeitmessung (PMD)
im kompakten Gehäuse.
Zuverlässige Hintergrundausblendung
und farbunabhängige Erkennung.
Auch glänzende Oberflächen werden
zuverlässig erkannt (z. B. Edelstahl).
Genaue Schaltpunkteinstellung über
„+/-“-Tasten und Display.
Laserklasse 1 – entspricht den
Anforderungen von Applikationen im
Automobilbereich.
PMDLine erster Klasse.
Positionssensoren

20. 19
(11.2014)
TOPPRODUKTE
Lasersensoren / Distanzsensoren
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Maße [mm] 56 x 18,2 x 46,5
Lichtart
Sichtbares Laserlicht
650 nm
Fremdlicht auf dem Objekt [klx] max. 8
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Abstandswert
3-stellige
alphanumerische
Anzeige
Schutzart,
Schutzklasse
IP 65,IP 67
III
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...60
Strombelastbarkeit [mA] 2 x 100
Ausgangsfunktion
OUT1: Schließer
OUT2: Öffner
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Optischer Abstandssensor, Laserschutzklasse 1 · M12-Steckverbindung, antivalent
30...2000 ...20 11 < 5 < 75 O5D151
30...2000 ...20 O5D15011 < 5 < 75 cm
inch
Werkstoff Gehäuse / Steckeradapter
Frontscheibe / LED-Fenster
Frontrahmen
Bedienfeld
PA
PMMA
Edelstahl
TPU
Zubehör
Bauform Ausführung Bestell-
Nr.
Steckblech für Rundprofil,
Komplettset inkl. Klemmzylinder
E21083
Vollschutz für Rundprofil,
Komplettset inkl. Klemmzylinder
E21084
Winkel für Flächenmontage E21087
Befestigungselement
Schwalbenschwanz
E21088
Rundprofil, 100 mm, Ø 12 mm,
Gewinde M10, Edelstahl
E20938
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Messbereich
[mm]
Hintergrund-
ausblendung
[m]
Schalt-
frequenz
[Hz]
Spot Ø bei
max. TW
[mm]
Strom-
aufnahme
[mA]
Bestell-
Nr.
MesseinheitHysterese
[%]
< 7,5*
< 7,5*
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
* bei max. Tastweite
Netzteile
Bauform Ausführung Bestell-
Nr.
Metallgehäuse,
24 V DC, 3,3 A
DN4011
PNP

21. 20
OID mit Easy-turn –
optischer Sensor mit Licht-
laufzeitmessung (PMD).
Lichtlaufzeitmessung als Standardsensor
Der OID mit Lichtlaufzeitmessung (PMD = Photo-Misch-
Detektor) vereint folgende Vorteile: große Tastweite,
zuverlässige Hintergrundausblendung, sichtbares Rotlicht
und hohe Funktionsreserve. Damit ist er eine clevere
Alternative zu Standardsensoren, mit denen er preislich
gleich liegt.
Einfachste Bedienung
Die Schaltpunkteinstellung erfolgt einfach und genau
mittels Dreh am Stellring (Easy-turn). Eine Skala zeigt
den eingestellten Abstand an. Somit lässt sich der
Schaltpunkt schon vor der Inbetriebnahme einstellen.
Beliebige Oberflächen und Montage
Glänzende, matte, dunkle oder helle Objekte, egal
welcher Farbe: Der OID bietet eine zuverlässige Hinter-
grundausblendung. Der beliebige Einfallswinkel gestattet
flexible Einbaupositionen. Das vereinfacht die Montage
und spart Kosten.
Zuverlässige Hintergrundausblendung
und farbunabhängige Erkennung.
Einfache Schaltpunkteinstellung mittels
drehbarem Einstellring (verriegelbar).
Auch glänzende Oberflächen werden
zuverlässig erkannt (z. B. Edelstahl).
Beliebige Ausrichtung, flache Reflexions-
winkel zum Objekt möglich.
IO-Link integriert, z. B. zum Auslesen des
Istwerts.
PMDLine M30: Dieser optische
Sensor hat den Dreh ´raus.
Positionssensoren

22. 21
(04.2014)
TOPPRODUKTE
Lasersensoren / Distanzsensoren
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Maße M30 x 90 mm
Lichtart
Sichtbares Laserlicht
650 nm
Fremdlicht auf dem Objekt [klx] max. 8
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Schaltpunkt
(einstellen)
radialer Stellring
Schutzart,
Schutzklasse
IP 65,IP 67
III
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...60
Strombelastbarkeit [mA] 2 x 100
Ausgangsfunktion
OUT1: Schließer
OUT2: Öffner
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Optischer Abstandssensor, Laserschutzklasse 2 · M12-Steckverbindung, antivalent
Messbereich
[mm]
Hintergrund-
ausblendung
[m]
Schalt-
frequenz
[Hz]
Spot Ø bei
max. TW
[mm]
Strom-
aufnahme
[mA]
Bestell-
Nr.
30...2000 ...20 11 < 5 < 75 OID201
Messeinheit
30...2000 ...20 OID20011
Hysterese
[%]
< 1,5...3*
< 1,5...3* < 5 < 75 cm / inch
cm
Werkstoff Gehäuse
Frontscheibe
Edelstahl,
PBT, PC, FPM
PMMA
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Bauform Ausführung Bestell-
Nr.
Zubehör
Montagewinkel für Bauform M30,
Edelstahl
E10737
Befestigungsschelle für Bauformen M30,
PTB
E10077
Befestigungsschelle, mit Festanschlag
für Bauformen M30, PC
E11049
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
* bei max. Tastweite
Optischer Abstandssensor, Laserschutzklasse 2 · M12-Steckverbindung, antivalent NPN
30...2000 ...20 OID20211 < 5 < 75 cm< 1,5...3*
PNP
Hysterese
x: Abstand in [mm], y: Hysterese in [mm]
1. Hintergrund schwarz (6 % Remission)
2. Hintergrund weiß (90 % Remission)

23. 22
Optischer Sensor mit Licht-
laufzeitmessung (PMD),
Easy-turn und Laserklasse 1.
Lichtlaufzeitmessung als Standardsensor
Der OID mit Lichtlaufzeitmessung (PMD = Photo-Misch-
Detektor) vereint folgende Vorteile: große Tastweite, zu-
verlässige Hintergrundausblendung, sichtbares Rotlicht,
hohe Funktionsreserve und das nun auch in Verbindung
mit Laserklasse 1. Damit ist er eine clevere Alternative
zu Standardsensoren, mit denen er preislich gleich liegt.
Einfachste Bedienung
Die Schaltpunkteinstellung erfolgt einfach und genau
mittels Dreh am Stellring (Easy-turn, verriegelbar). Eine
Skala zeigt den eingestellten Abstand an. Somit lässt
sich der Schaltpunkt schon vor der Inbetriebnahme ein-
stellen.
Beliebige Oberflächen und Montage
Glänzende, matte, dunkle oder helle Objekte, egal
welcher Farbe: Der OID bietet eine zuverlässige Hinter-
grundausblendung. Der beliebige Einfallswinkel gestattet
flexible Einbaupositionen. Das vereinfacht die Montage
und spart Kosten.
Zuverlässige Hintergrundausblendung
und farbunabhängige Erkennung.
Einfache Schaltpunkteinstellung mittels
drehbarem Einstellring (verriegelbar).
Auch glänzende Oberflächen werden
zuverlässig erkannt (z. B. Edelstahl).
Beliebige Ausrichtung, flache Reflexions-
winkel zum Objekt möglich.
Laserklasse 1 – entspricht den
Anforderungen von Applikationen im
Automobilbereich.
PMDLine M30:
Jetzt auch mit Laserklasse 1.
Positionssensoren

24. 23
(11.2014)
TOPPRODUKTE
Lasersensoren / Distanzsensoren
Gemeinsame technische Daten
Betriebsspannung [V DC] 10...30
Maße M30 x 90 mm
Lichtart
Sichtbares Laserlicht
650 nm
Fremdlicht auf dem Objekt [klx] max. 8
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Schaltpunkt
(einstellen)
radialer Stellring
Schutzart,
Schutzklasse
IP 65,IP 67
III
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Umgebungstemperatur [°C] -25...60
Strombelastbarkeit [mA] 2 x 100
Ausgangsfunktion
OUT1: Schließer
OUT2: Öffner
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Optischer Abstandssensor, Laserschutzklasse 1 · M12-Steckverbindung, antivalent
Messbereich
[mm]
Hintergrund-
ausblendung
[m]
Schalt-
frequenz
[Hz]
Spot Ø bei
max. TW
[mm]
Strom-
aufnahme
[mA]
Bestell-
Nr.
30...2000 ...20 11 < 5 < 75 OID251
Messeinheit
30...2000 ...20 OID25011
Hysterese
[%]
< 5*
< 5* < 5 < 75 cm / inch
cm
Werkstoff Gehäuse
Frontscheibe
Edelstahl,
PBT, PC, FPM
PMMA
Rundprofil, 100 mm, Ø 12 mm,
Gewinde M10, Edelstahl
E20938
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Bauform Ausführung Bestell-
Nr.
Zubehör
Montagewinkel für Bauform M30,
Edelstahl
E10737
Befestigungsschelle für Bauformen M30,
PTB
E10077
Montageset Ø 30,2 mm,
Klemmzylindermontage, Aluprofil
E20875
Montageset Ø 30,2 mm,
Klemmzylindermontage
E20873
Montageset Ø 30,2 mm,
Klemmzylindermontage, V4A
E20874
Befestigungsschelle, mit Festanschlag
für Bauformen M30, PC
E11049
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
* bei max. Tastweite
Netzteile
Bauform Ausführung Bestell-
Nr.
Metallgehäuse,
24 V DC, 3,3 A
DN4011
PNP

25. 24
2-achsige Neigungsmessung
und 3-achsige Schwingungs-
überwachung.
In allen Lagen genau
Für eine hohe Messgenauigkeit über den gesamten
Winkelbereich bei Neigungswinkeln in X- und Y-Richtung
gibt es ab sofort die neuen ifm-Neigungssensoren der
Bauform JN.
Die busfähigen, 2-achsigen Neigungssensoren mit
CANopen-Schnittstelle sind unter anderem ausgelegt
auf die Nivellierung mobiler Arbeitsmaschinen (2-achsige
Lagekontrolle und Nullpunkt-Nivellierung für den mobi-
len Einsatz) oder für die automatische Nachführung
von Solarpanelen.
Vibrationsüberwachung
Der JN2100 ist alternativ auch zur 3-achsigen Schwin-
gungsüberwachung einsetzbar. Bis zu 3 Achsen
können für die Berechnung des Kennwertes wahlweise
berücksichtigt werden.
Typische Applikationen sind die Erfassung von Struktur-
oder Turmschwingungen nach ISO 4866, oder die Ma-
schinenüberwachung nach ISO 10816.
Hohe Genauigkeit über den gesamten
Winkelbereich in zwei Achsen.
Nullpunkt-Teach, Zählrichtung und
Grenzfrequenz einstellbar.
Extrem geringe Temperaturdrift
(± 0,002 °/K).
Vibrationsüberwachung in 3-Achsen
(nur JN2100).
Vollständige CAN-Integration möglich,
CAN-In und CAN-Out.
Genauigkeit in allen Neigungen.
Sensoren für Motion Control

26. 25
(04.2014)
TOPPRODUKTE
Betriebsspannung [V DC] 9,2...30
Verpolungsschutz •
Winkelbereich [0...360°]
Auflösung
Wiederholgenauigkeit
JN2100
± 180°
0,05°
≤ ± 0,1°
JN2101
± 45°
0,01°
≤ ± 0,05°
Umgebungstemperatur [°C] -40...85
Temperaturkoeffizient [°/K] ≤ ± 0,002
Schutzart
IP 65 / IP 67 / IP 68 /
IP 69K
Schnittstelle
CANopen
CiA DS 301 /
Geräteprofil
CiA DSP-410
Grenzfrequenz Neigung [Hz]
einstellbar:
10, 5, 1, 0,5
Filter zur [Hz]
Schwingungsüberwachung
0,1...1, 0,1...10, 1...10,
2...400, 10...400
Anzahl Messachsen
bei Neigung
2 2
Anzahl Messachsen
bei Schwingung
3 –
-40...105
Gehäusewerkstoff
Zinkdruckguss
vernickelt
Anschluss
2 x
M12-Steckverbindung
Technische Daten
JN2100, JN2101
Neigungssensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVM039
Kabeldose, M12,
10 m schwarz, PUR-Kabel
EVM041
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVM036
Kabeldose, M12,
10 m schwarz, PUR-Kabel
EVM038
Verbindungskabel, M12,
5 m schwarz, PUR-Kabel
EVC069
Verbindungskabel, M12,
5 m schwarz, PUR-Kabel
EVC059
Zubehör
Ausführung Bestell-
Nr.
Adapterkabel für CAN-Geräte mit
M12-Steckverbinder (5-polig)
EC2062
Die Maße
36
4,5
90
753
22
45
60
5,3
Flexibel, präzise, zuverlässig
Da Nullpunkt, Zählrichtung sowie Grenzfrequenz
für ein stabiles Ausgangssignal einstellbar sind, lassen
sich die Sensoren präzise an Ihre Applikation an-
passen.
Dank ihrer extrem geringen Temperaturdrift über den
gesamten Temperaturbereich sind die ifm-Neigungs-
sensoren dabei absolut zuverlässig.
Optimal für unterschiedlichste Anwendungen
Die Sensoren ermöglichen eine vollständige CAN-
Integration nach den Kommunikationsprofilen
CANopen CiA DS-301 und Profil CiA DSP-410. Der
Anschluss erfolgt über eine M12-Steckverbindung.
Der Abschlusswiderstand ist zuschaltbar.
Die Sensoren geben die Signale wahlweise als Lot-,
Euler-, oder Kardanwinkel aus.
Bauform
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Sensoren für Motion Control

27. 26
Schnelle Erfassung von
3D-Szenen und automatische
Objekterkennung.
Mobiler 3D-Smart-Sensor O3M151
Die 3D-Erfassung von Szenen und Objekten, die in
Produktionsanlagen bereits Standard ist, nimmt nun
Einzug im Bereich der mobilen Arbeitsmaschinen.
Dadurch ergeben sich neben neuen Möglichkeiten zur
Fahrzeugautomatisierung (AGV, automated guided
vehicle) auch neue Assistenzfunktionen für Automati-
sierungsaufgaben.
Dafür stehen verschiedene integrierte Funktionen, per
Windows-Software parametrierbar, standardmäßig zur
Verfügung.
Die einfache Anbindung des 3D-Smart-Sensor erfolgt
dabei entweder über den mobiltauglichen CAN-Bus
mittels CANopen oder SAE J 1939 Protokoll und/oder
über die Fast-Ethernet-Schnittstelle per UDP.
Einfache Applikationslösungen durch
vorverarbeitete 3D-Daten.
Leichte Integration über vordefinierte
CODESYS-Funktionsbausteine.
Patentierte PMD Time-of-Flight Technologie
zur schnellen Abstandserfassung.
Optimiert für den zuverlässigen Einsatz
im Außenbereich mit IP 67 und IP 69K.
Enorme Reichweite von bis zu 35 m.
Smarte 3D-Sensorik – der 5. Sinn
für mobile Arbeitsmaschinen.
Industrielle Bildverarbeitung

28. 27
(11.2014)
TOPPRODUKTE
Kamerasysteme für
mobile Arbeitsmaschinen
Bezeichnung Bestell-
Nr.
IR-Systembeleuchtung (850 nm) für
Mobile 3D-Sensoren
O3M950
Weitere technische Daten
Smart Sensor O3M151
Zubehör
Gehäusewerkstoff Aluminiumdruckguss
Geräteanschluss M12-Steckverbinder
Schutzart,
Schutzklasse
IP 67 / IP 69K,
III
Betriebsspannung [V DC] 9...32
Funktionen und Vorteile
Leistungsfähige 3D-Lichtlaufzeitmessung (ToF)
Das Prinzip dieses 3D-Sensors beruht auf der von ifm
patentierten und mehrfach ausgezeichneten PMD-Tech-
nolgie. Diese wurde speziell für den Einsatz im Außen-
bereich und für schwierige Umgebungslichtsituationen
weiterentwickelt. Selbst Störeinflüsse wie Sonnenlicht
oder unterschiedlich stark reflektierende Materialien be-
einflussen die Reproduzierbarkeit der Messdaten nicht.
Leistungsstarke Elektronik
Die integrierte 2 x 32-Bit-Prozessor-Architektur sorgt
für eine sehr schnelle und zuverlässige Berechnung der
3D-Daten und integrierten Funktionen direkt im System
und das mit bis zu 50 fps. Die gesamte Elektronik des
Mobile 3D-Smart-Sensors ist optimiert und abgestimmt
auf die Anforderungen und Bedürfnisse an mobilen
Arbeitsmaschinen.
Dazu gehören neben der Schock- und Vibrationsbe-
ständigkeit natürlich auch Selbstdiagnosefunktionen
vom Sensor bis zur IR-Systembeleuchtung.
Smarte Funktionen
Der Mobile-3D-Smart-Sensor verfügt über einige inte-
grierte Funktionen, die es ermöglichen, eine Vielzahl
von verschiedenen Applikationen zu lösen. Dabei wird
eine hochentwickelte Algorithmik aus dem Automo-
tive-Bereich eingesetzt, die bspw. für die zuverlässige
automatische Objekterkennung von bis zu 20 Objekten
sorgt. Diese Funktion kann z. B. als Kollisionswarnung
verwendet werden.
Für einfache Distanz- oder Abstandsaufgaben stehen
typische Funktionen wie minimaler / maximaler / durch-
schnittlicher Abstand zur Verfügung.
Systemparametrierung und Monitoring
Die Parametrierung des Systems und das Live-Monitoring
der 3D-Daten erfolgt über den komfortabel zu bedienen-
den ifm-Vision-Assistant für Windows. Alternativ kann
die Parametrierung auch über entsprechende Funktions-
bausteine mit der Software CODESYS vorgenommen
werden.
Schnittstellen für die Kommunikation
Die Ausgabe der vorverarbeiteten Funktionsdaten erfolgt
dabei über den CAN-Bus, wahlweise über CANopen
oder SAE J 1939. Parallel dazu können bei Bedarf auch
die vollständigen 3D-Informationen über Ethernet UDP
und eine entsprechende externe Prozesseinheit verar-
beitet werden.
Stromaufnahme Sensor [mA] < 400
Stromaufnahme [A]
Systembeleuchtung
< 5
Umgebungstemperatur [°C] -40...85
Schnittstellen
1 x CAN,
1 x Fast Ethernet
Unterstützte CAN-Protokolle
CANopen,
SAE J 1939
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Industrielle Bildverarbeitung
CAN/RS232-USB Interface CANfox EC2112
Adapterkabel-Set für CANfox EC2114
Bediensoftware für Vision-Sensoren E3D300
U-Halter,
passend für Sensor oder Beleuchtung
E3M100
Montageset zur Klemmzylindermontage,
Ø 14 mm, Edelstahl
E3M103
Verbindungstechnik
Verbindungskabel MCI, Verbindung
Sensor / Systembeleuchtung, 1 m
E3M121
Verbindungskabel MCI, Verbindung
Sensor / Systembeleuchtung, 2 m
E3M122
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, Spannungsversorgung
Systembeleuchtung, 2 m,
PUR-Kabel, 4-polig
E3M131
Kabeldose, M12, Spannungsversorgung
Systembeleuchtung, 10 m,
PUR-Kabel, 4-polig
E3M133
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12 / RJ45
E11898
Ethernet, gekreuztes Patchkabel,
10 m, PVC-Kabel, M12 / RJ45
E12204
Sensorart Auflösung
Bildpunkte
[Pixel]
BeleuchtungÖffnungswinkel
horizontal x vertikal
[°]
Bestell-
Nr.
PMD 3D-Sensor · Bauform O3M · M12-Steckverbindung
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig
70 x 23 O3M151
max.
Messrate
[Hz]
25/33/50

29. 28
3D-Sensorik für
mobile Arbeitsmaschinen.
Mobiler 3D-Sensor O3M150
Die 3D-Erfassung von Szenen und Objekten, die in
Produktionsanlagen bereits Standard ist, nimmt nun
Einzug im Bereich der mobilen Arbeitsmaschinen.
Dadurch ergeben sich neben neuen Möglichkeiten zur
Fahrzeugautomatisierung (AGV, automated guided
vehicle) auch neue Assistenzfunktionen für Automati-
sierungsaufgaben.
Neben den Positionsdaten auf Pixelebene wird gleich-
zeitig der jeweilige Abstand zum Sensorsystem bzw.
zu einem einstellbaren Referenzpunkt (Weltkoordinaten-
system) ausgegeben. Durch die permanente Ausgabe
der vollständigen 3D-Informationen über Ethernet UDP
stehen Systemintegratoren optimale Bedingungen für
kundenspezifische Applikationslösungen zur Verfügung.
Unterstützung für Systemintegratoren mit
Datenausgabe über Ethernet UDP.
Patentierte PMD Time-of-Flight Technologie
zur schnellen Abstandserfassung.
Optimiert für den zuverlässigen Einsatz
im Außenbereich.
Robustes Gerätedesign mit
IP 67 und IP 69K.
Enorme Reichweite von bis zu 35 m.
Gezielt wahrnehmen – jetzt in
echtem 3D.
Industrielle Bildverarbeitung

30. 29
(11.2014)
TOPPRODUKTE
Kamerasysteme für
mobile Arbeitsmaschinen
Weitere technische Daten
O3M150
Gehäusewerkstoff Aluminiumdruckguss
Geräteanschluss M12-Steckverbinder
Schutzart,
Schutzklasse
IP 67 / IP 69K,
III
Betriebsspannung [V DC] 9...32
Funktionen und Vorteile
Leistungsfähige 3D-Lichtlaufzeitmessung (ToF)
Das Prinzip dieses 3D-Sensors beruht auf der von ifm
patentierten und mehrfach ausgezeichneten PMD-Tech-
nolgie. Diese wurde speziell für den Einsatz im Außen-
bereich und für schwierige Umgebungslichtsituationen
weiterentwickelt. Störeinflüsse wie Sonnenlicht oder
unterschiedlich stark reflektierende Materialien, wie sie
im Bereich der mobilen Arbeitsmaschinen vorkommen,
beeinflussen die Reproduzierbarkeit der Messdaten nicht.
Leistungsstarke Elektronik
Die integrierte 2 x 32-Bit-Prozessor-Architektur sorgt
für eine sehr schnelle und zuverlässige Berechnung des
auszugebenden Distanzbildes mit bis zu 50 fps. Die ge-
samte Elektronik des Mobile-3D-Sensors ist optimiert
und abgestimmt auf die Anforderungen und Bedürf-
nisse an mobilen Arbeitsmaschinen. Dazu gehören
neben der Schock- und Vibrationsbeständigkeit natür-
lich auch Selbstdiagnosefunktionen vom Sensor bis zur
IR-Systembeleuchtung.
Hohe Systemverfügbarkeit
Das System verfügt über verschiedene Eigenschaften,
um einen unterbrechungsfreien Betrieb zu gewährleisten.
Dazu gehören u.a. eine temperaturgesteuerte Front-
scheibenheizung, eine Verschmutzungsanzeige sowie
verschiedene Statusinformationen, die über CAN abruf-
bar sind.
Systemparametrierung und Monitoring
Die Parametrierung des Systems und das Live-Monito-
ring der 3D-Daten erfolgt über den komfortabel zu be-
dienenden ifm-Vision-Assistant für Windows. Alternativ
kann die Parametrierung auch über entsprechende
Funktionsbausteine mit der Software CODESYS vorge-
nommen werden.
Schnittstellen für die Kommunikation
Der Mobile-3D-Sensor ist mit einer Fast-Ethernet-
Schnittstelle (100 Mbit) sowie einer CAN-Schnittstelle
ausgerüstet. Die Datenausgabe der vollständigen 3D-
Informationen erfolgt dabei über Ethernet UDP und
kann über eine entsprechende kundenseitige Prozess-
einheit verarbeitet werden. Die CAN-Schnittstelle ist bei
dieser Version nur zur Parametrierung bzw. Statusaus-
gabe vorgesehen.
Stromaufnahme Sensor [mA] < 400
Stromaufnahme [A]
Systembeleuchtung
< 5
Umgebungstemperatur [°C] -40...85
Schnittstellen
1 x CAN,
1 x Fast Ethernet
Unterstützte CAN-Protokolle
CANopen,
SAE J 1939
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Industrielle Bildverarbeitung
Bezeichnung Bestell-
Nr.
IR-Systembeleuchtung (850 nm) für
Mobile 3D-Sensoren
O3M950
Zubehör
CAN/RS232-USB Interface CANfox EC2112
Adapterkabel-Set für CANfox EC2114
Bediensoftware für Vision-Sensoren E3D300
U-Halter,
passend für Sensor oder Beleuchtung
E3M100
Montageset zur Klemmzylindermontage,
Ø 14 mm, Edelstahl
E3M103
Verbindungstechnik
Verbindungskabel MCI, Verbindung
Sensor / Systembeleuchtung, 1 m
E3M121
Verbindungskabel MCI, Verbindung
Sensor / Systembeleuchtung, 2 m
E3M122
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, Spannungsversorgung
Systembeleuchtung, 2 m,
PUR-Kabel, 4-polig
E3M131
Kabeldose, M12, Spannungsversorgung
Systembeleuchtung, 10 m,
PUR-Kabel, 4-polig
E3M133
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12 / RJ45
E11898
Ethernet, gekreuztes Patchkabel,
10 m, PVC-Kabel, M12 / RJ45
E12204
Sensorart Auflösung
Bildpunkte
[Pixel]
BeleuchtungÖffnungswinkel
horizontal x vertikal
[°]
Bestell-
Nr.
PMD 3D-Sensor · Bauform O3M · M12-Steckverbindung
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig
70 x 23 O3M150
max.
Messrate
[Hz]
25/33/50

31. 30
Universell einsetzbar mit
analogem Videoausgang.
Heavy-Duty Universalkameras
Die Kontrolle von Arbeitsbereichen und die Rückraum-
überwachung nehmen einen immer größer werdenden
Stellenwert im Bereich der mobilen Arbeitsmaschinen
ein. Dabei ist der Einsatz unter schwierigsten Bedingun-
gen gefragt, den das Kamerasystem O2M mit analo-
gem Videoausgang (PAL) aufgrund seines druckdichten
Gehäuses und einer Lichtempfindlichkeit von < 0,25 lux
leistet.
Das neue Kamerasystem O2M lässt sich u. a. direkt an
die grafikfähigen Dialoggeräte PDM360 mit Farbdisplay
und Analogschnittstelle anschließen. Dadurch kann das
Dialoggerät neben der Anzeige von Maschineninforma-
tionen gleichzeitig zur Bilddarstellung von bis zu zwei
Kameras genutzt werden. Ein separater Monitor wird
dann nicht benötigt.
Gekapseltes, wetterfestes Aluminium-
gehäuse mit IP 68 / IP 69K.
Hohe Schock- und Vibrationsfestigkeit.
Temperaturgesteuerte Scheibenheizung.
Automatischer Helligkeitsabgleich.
E4-Typgenehmigung.
Robustes Kamerasystem O2M
für mobile Arbeitsmaschinen.
Industrielle Bildverarbeitung

32. 31
(04.2014)
TOPPRODUKTE
Kamerasysteme für
mobile Arbeitsmaschinen
Zubehör
Bauform Ausführung Bestell-
Nr.
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Industrielle Bildverarbeitung
M12-Stecker auf M16-Buchse,
schwarz, PVC-Kabel.
Zum Anschluss einer Kamera an das PDM NG
E2M200
Metall-Schutzhaube E2M212
Dome-Halterung E2M211
Schwingungsdämpfer-Set E2M213
Gemeinsame technische Daten
Betriebsspannung [V DC] 8...32
Stromaufnahme [mA]
< 150
(inkl. Scheibenheizung)
Vibrationsfestigkeit [Grms] 15,3
Schockfestigkeit [g] 50
Anschluss
Normen und Prüfungen
(Auszug)
Anschlussleitung
0,5 m mit
M16-Steckverbindung
CE,
E4 (UN-ECE R10)
Lichtempfindlichkeit [lux] < 0,25
Dynamikbereich [db] > 70
Bildwiederholrate [fps]
50 / interlaced
PAL 25
Schutzart IP 68 / IP 69K
Umgebungstemperatur [°C] -40...85
Lagertemperatur [°C] -40...125
Ersatzhalterung E2M210
Touchscreen,
9 Funktionstasten, Kreuzwippe
2 x Analog-Videoeingang
CR1082
9 Funktionstasten, Kreuzwippe,
2 x Analog-Videoeingang
CR1085
8 Funktionstasten,
2 x Analog-Videoeingang
CR1083
9 Funktionstasten, Drehgeber,
2 x Analog-Videoeingang
CR1084
M16-Stecker auf M16-Buchse,
5 m schwarz, PVC-Kabel
E2M203
M16-Stecker auf M16-Buchse,
11 m schwarz, PVC-Kabel
E2M204
M16-Stecker auf M16-Buchse,
16 m schwarz, PVC-Kabel
E2M205
M12-Stecker auf 2 x M16-Buchse,
schwarz, PVC-Kabel.
Zum Anschluss von zwei Kameras an das PDM NG
E2M201
Bauform Sensorart PAL-Auflösung
horizontal x vertikal
[Pixel]
Öffnungswinkel
[°]
Bestell-
Nr.
CMOS Kamera · Scheibenheizung · Anschlussleitung 0,5 m mit M16-Steckverbindung
1/4" 4:3 VGA CMOS
Bildsensor Color
640 x 480 78 O2M200
Spiegelfunktion
–
1/4" 4:3 VGA CMOS
Bildsensor Color
640 x 480 78 O2M201integriert
1/4" 4:3 VGA CMOS
Bildsensor Color
640 x 480 115 O2M202–
1/4" 4:3 VGA CMOS
Bildsensor Color
640 x 480 115 O2M203integriert
Gehäusewerkstoff Frontscheibe
Aluminium,
schwarz eloxiert
Werkstoff Frontscheibe
Floatglas,
chemisch gehärtet,
verstärkt
Die Maße
55,5 51,3
Anschlussschema
3
4
2
1
M16-Stecker
Pin 1: Koax Leitungskern (Video Signal)
Pin 2: Koax Schirm (Video GND)
Pin 3: U+
Pin 4: 0 V
Verbindungskabel
Adapterkabel
Montagezubehör
PDM360 NG, 7" Farb-Display

33. 32
Drucktransmitter mit
DEUTSCH- oder AMP-Stecker
für mobile Anwendungen.
Miniaturisierung für mobile Anwendungen
Die DEUTSCH- oder AMP-Stecker der neuen Druck-
sensoren PU ermöglichen eine schnelle und einfache
Installation in mobilen Arbeitsmaschinen.
Zudem haben die Sensoren eine direkt mit dem Prozess-
anschluss verschweißte Dünnfilmmesszelle. Diese Tech-
nologie bietet eine hohe Genauigkeit in einem äußerst
kompakten Gehäuse mit nur 19 mm Schlüsselweite zu
einem kostenoptimierten Preis- / Leistungsverhältnis.
Einsatzbereiche
Die Sensoren der Bauform PU sind für den mobilen Ein-
satz vorgesehen und speziell für Hydraulik- und Pneu-
matikapplikationen mit hohem Betriebsdruck geeignet.
Durch die hohe Vibrations- und Schockfestigkeit, die
hohe Schutzart, die sehr gute EMV-Festigkeit und die
E1-Konformität unterstützt die Bauform PU insbeson-
dere den Einsatz in mobilen Arbeitsmaschinen.
Kompakte Bauform (SW19) mit
Prozessanschluss G 1/4 A.
Schnell in der Reaktion:
2 Millisekunden Ansprechzeit.
Messgenauigkeit < ± 0,8 %,
Wiederholgenauigkeit < ± 0,05 %.
Einfacher Anschluss über
DEUTSCH- oder AMP-Stecker.
Kostengünstig und robust durch
verschweißtes Edelstahlgehäuse.
Klein und kostenoptimiert für
mobile Arbeitsmaschinen.
Prozesssensoren

34. 33
(11.2014)
TOPPRODUKTE
Drucksensoren
Zubehör
Bauform Ausführung Bestell-
Nr.
Betriebsspannung PU [V DC] 16...32
Gemeinsame technische Daten
Mediumtemperatur [°C] -40...125
Werkstoffe in Kontakt mit dem Medium 1.4542
Schutzart IP 67 / IP 69K
Sprungantwortzeit [ms] 2
Drossel •
EMV
Konform zu UN-ECE10
Rev. 4
ISO 11452: 100 V/m
EN61326
Verpolschutz •
Adapter; G 1/4 - G 1/2,
V4A (1.4571)
E30135
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Prozesssensoren
Messbereich
Relativdruck
[bar]
PÜberlast
max.
[bar]
PBerst
min.
[bar]
Bestell-
Nr.
Ausgangsfunktion 0…10 V, DEUTSCH-Stecker
0...10 25 300 PU5704
0...25 65 600 PU5703
0...100 250 1000 PU5702
0...250 625 1200 PU5701
0...400 1000 1700 PU5700
0...600 1500 2400 PU5760
Ausgangsfunktion 0…10 V, AMP-Stecker
0...10 300 PU5604
0...25 600 PU5603
0...100 1000 PU5602
0...250 1200 PU5601
0...400 1700 PU5600
0...600 2400 PU5660
Genauigkeit / Abweichung
(in % der Spanne)
Kennlinienabweichung
Linearität
Hysterese
Wiederholgenauigkeit
Langzeitstabilität
Temperaturkoeffizienten (TK)
im Temperaturbereich 0...80 °C
(in % der Spanne pro 10 K)
TK des Nullpunktes
TK der Spanne
Temperaturkoeffizienten (TK)
im Temperaturbereich
-40...0 °C und 80...125 °C
(in % der Spanne pro 10 K)
TK des Nullpunktes
TK der Spanne
< ± 0,8
< ± 0,25 BFSL / < ± 0,5 LS
< ± 0,2
< ± 0,05
< ± 0,1
< ± 0,1
< ± 0,1
< ± 0,2
< ± 0,2
A
C
B
OUT
L -
L +L +
Anschlussschema
1
2
3
OUT
L +
L -
Die Maße
71,5
51,4
12
G 41
19
1
19
21,825,4
51,9
72
25,8
12
G 41
19
1
21,8
19
14,35
Bauform PU57
Bauform PU56
1) Dichtung FKM / DIN 3869
Bauform PU56Bauform PU57
25
65
250
625
1000
1500

35. 34
Präzises Analogsignal auch
unter beengten Einbauver-
hältnissen generieren.
Drucküberwachung an einer Hochdruckpumpe
Miniaturisierung für industrielle Anwendungen
Die neuen Drucksensoren PT / PU haben eine direkt mit
dem Prozessanschluss verschweißte Dünnfilmmesszelle.
Diese Technologie bietet eine hohe Genauigkeit in
einem äußerst kompakten Gehäuse mit nur 19 mm
Schlüsselweite zu einem kostenoptimierten Preis- /
Leistungsverhältnis.
Einsatzbereiche
Durch den dichtungslosen Aufbau des Prozessanschlusses
können die Sensoren neben Hydraulikapplikationen
auch in inerten Gasen eingesetzt werden. Vorteilhaft ist
im industriellen Bereich die laserbeschriftete Gehäuse-
hülse. Damit bleibt der Sensor auch unter widrigen
Umgebungsbedingungen dauerhaft identifizierbar.
Ein weiterer Vorteil: der schnelle Ausgang – das Signal
folgt dem Druckwert auf analogem Übertragungsweg
innerhalb 1 Millisekunde.
Die hohe Vibrations- und Schockfestigkeit sowie Schutz-
art IP 67 bzw. IP 69K runden die Voraussetzungen für
den Einsatz in industriellen Applikationen ab.
Kompakte Bauform (SW19) mit
Prozessanschluss G 1/4 A.
Schnell in der Reaktion:
1 Millisekunde Ansprechzeit.
Messgenauigkeit < ± 0,5 %,
Wiederholgenauigkeit < ± 0,05 %.
Einfacher Anschluss über
M12-Steckverbindung.
Kostengünstig und robust durch
verschweißtes Edelstahlgehäuse.
Klein und kostenoptimiert:
Drucktransmitter PT / PU.
Prozesssensoren

36. 35
(04.2014)
TOPPRODUKTE
Drucksensoren
Zubehör
Bauform Ausführung Bestell-
Nr.
Betriebsspannung PT [V DC]
PU [V DC]
8,5...36
16...36
Gemeinsame technische Daten
Mediumtemperatur [°C] -40...90
Werkstoffe in Kontakt mit dem Medium 1.4542
Schutzart IP 67 / IP 69K
Sprungantwortzeit [ms] 1
Verpolschutz •
Adapter; G 1/4 - G 1/2,
V4A (1.4571)
E30135
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Prozesssensoren
Messbereich
Relativdruck
[bar]
PÜberlast
max.
[bar]
PBerst
min.
[bar]
Bestell-
Nr.
Ausgangsfunktion 4…20 mA
0...6 200 PT5415
0...10 300 PT5404
0...16 450 PT5414
0...25 600 PT5403
0...40 800 PT5443
0...100 1000 PT5402
0...160 1100 PT5412
0...250 1200 PT5401
0...400 1700 PT5400
0...600 2400 PT5460
Ausgangsfunktion 0…10 V
0...6 200 PU5415
0...10 300 PU5404
0...16 450 PU5414
0...25 600 PU5403
0...40 800 PU5443
0...60 900 PT5423
0...60 900 PU5423
0...100 1000 PU5402
0...160 1100 PU5412
0...250 1200 PU5401
0...400 1700 PU5400
0...600 2400 PU5460
Genauigkeit / Abweichung
(in % der Spanne)
Kennlinienabweichung
Linearität
Hysterese
Wiederholgenauigkeit
Langzeitstabilität
Temperaturkoeffizienten (TK)
im Temperaturbereich -40...90 °C
(in % der Spanne pro 10 K)
TK des Nullpunktes + Spanne
< ± 0,5
< ± 0,1 BFSL / < ± 0,2 LS
< ± 0,2
< ± 0,05
< ± 0,1
< ± 0,1 (-25...90 °C)
< ± 0,2 (-40...-25 °C)
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
L+
BN1
WH2
OUT
Anschlussschema
BN1
WH2
BU3
L+
L
OUT
Die Maße
12
65,9
51,6
M12x1
18,9
G
1 4
/
19
1
1) Dichtung FKM / DIN 3869-14
PUPT*
* Folgende Anschlussbelegung ist auf Anfrage verfügbar:
Pin 1: L+, Pin 3: OUT
15
25
40
65
100
250
400
625
1000
1500
150
15
25
40
65
100
250
400
625
1000
1500
150

37. 36
Prozesssensoren
Noch mehr Bedienkomfort und
verbesserte Visualisierung.
Das Gesamtpaket macht den Unterschied
Nach 20 Jahren erfolgreicher ifm-Drucksensoren-
Geschichte ist in enger Abstimmung mit Anwendern
die neue Generation PN-Sensoren entstanden. Sie
überzeugt durch ein ebenso modernes wie anwender-
freundliches Design. Hohe Überlastfestigkeit, IP 67 und
die unverlierbare Laser-Beschriftung machen die neuen
PN auch in rauester Umgebung zum perfekten Partner.
Alles auf einen Blick
Bei gleicher Baugröße ist das Display nochmals ver-
größert und die am Sensorkopf angeordneten Schalt-
zustands-LEDs sind von allen Seiten gut sichtbar.
Das Display kann von "Rot"-Anzeige auf eine Rot-
Grün-Wechselanzeige umgestellt werden. So werden
Schaltzustände hervorgehoben oder ein eigenständiges
Farb-Fenster erzeugt.
Anpassungsfähig
Den eingeschraubten Sensor in jede Richtung drehen:
Das ist beim neuen PN ebenso möglich wie die beliebige
Montierbarkeit über Montagewinkel im Zubehör.
„Gut-Bereiche“ eindeutig markieren:
programmierbares Rot-Grün-Display.
Optimale Ausrichtung durch Drehbarkeit
des Prozessanschlusses.
Schnell zum (Schalt-)Punkt:
3-Tasten-Bedienung mit VDMA-Menü.
Visualisierung der Schaltzustände durch
gut sichtbare LEDs.
Nach Jahren noch zu identifizieren:
unverlierbare Laserbeschriftung auf
VA-Gehäuse.
Update für den Bestseller:
PN-Drucksensor im neuen Look.

38. 37
(11.2014)
TOPPRODUKTE
Prozesssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Drucksensoren
Halteclip E30422
Drosselschraube, G 1/4 I E30419
Drosselschraube, G 1/4 A E30057
Schutzkappe, neue Generation E30420
Befestigungswinkel, PA66 E30421
Wassersackrohr, G 1/4,
Stahl (1.0345)
E30140
M12-Steckverbindung · Ausgangsfunktion programmierbar 2 x Schließer/Öffner
Schließer/Öffner
+ analog: 4...20 mA/0...10 V
0...400 PN7570
0...250 PN7571
0...100
800
500
300
1700
1200
650 PN7592
Messbereich
Relativdruck
[bar]
Bestell-
Nr.
G 1/4 A
PÜberlast
max.
[bar]
PBerst
min.
[bar]
0...25 PN7593
-1...10 PN7594
0...2,5
150
75
20
350
150
50 PN7596
PN7070
PN7071
PN7092
PN7093
PN7094
PN7096
0...1 PN7597
-1...1
10
20
30
50 PN7599
PN7097
PN7099
-1...0 20 50 ––
Bestell-
Nr.
G 1/4 I
PN3570*
PN3571*
PN3592*
Bestell-
Nr.
G 1/4 A
PN3593*
PN3594*
PN3596*
PN3070*
0...600 PN7560800 2500 PN7160 PN3560*PN3160*
PN3071*
PN3092*
PN3093*
PN3094*
PN3096*
PN3597*
–
PN3097*
–
PN3529*PN3129*
Bestell-
Nr.
G 1/4 I
Betriebsspannung [V DC] 18...30
Strombelastbarkeit [mA]
200
(bis 60°C Umgebung)
Genauigkeit / Abweichung
(in % der Spanne) Turn down 1:1
Schaltpunktabweichung
Kennlinienabweichung
Wiederholgenauigkeit
Temperaturkoeffizienten (TK)
im Temperaturbereich 0...80 °C
(in % der Spanne pro 10 K)
Größter TK des Nullpunktes
Größter TK der Spanne
< ± 0,5
< ± 0,25 (BFSL)
< ± 0,5 (LS)
< ± 0,1
< ± 0,2
< ± 0,2
Kommunikationsschnittstelle
IO-Link 1.1
COM2-Slave;
38,4 kBaud
Mediumtemperatur [°C] -25...80
Schaltfrequenz [Hz] ≤ 170
Schutzart IP 67
Schockfestigkeit [g] 50
Vibrationsfestigkeit [g] 20
Druckart: Relativdruck
Flüssige und gasförmige Medien
Gemeinsame technische Daten
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Zubehör
Bauform Ausführung Bestell-
Nr.
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
USB IO-Link Master zum Parametrieren
und Analysieren von Geräten
E30390
*IO-Link in Vorbereitung, verfügbar ab 02.2015

39. 38
Zuverlässige und schnell
schaltende Alternative zur
Schwinggabel.
Der Grenzstandsensor LMT schützt Pumpen vor dem
Trockenlauf.
Füllstand unter Kontrolle
Mit der LMT-Familie werden Füllstände in Speichertanks
sicher überwacht oder Pumpen vor dem Trockenlauf
geschützt. Durch die verschiedenen Längen und Prozess-
anschlüsse ist eine applikationsspezifische und lageun-
abhängige Montage möglich.
Ein Sensor für alle Medien
Der LMT lässt sich auf nahezu alle flüssigen und pastösen
Medien sowie Schüttgüter abgleichen.
Durch zwei unabhängig einstellbare Schaltausgänge ist
die Unterscheidung zweier Medien möglich. Die Para-
metrierung kann per IO-Link und USB-Interface E30396
vorgenommen werden.
Lebensmittelecht
Aufgrund der hochwertigen Gehäusematerialien wie
V4A-Edelstahl (1.4404) und PEEK erfüllt der Sensor alle
Anforderungen für den Hygienebereich. Darunter fallen
Zulassungen wie EHEDG, 3A und auch FDA.
Flexible Montage dank lageunabhängigem
Einbau.
Schock- und vibrationsfest im robusten
Edelstahlgehäuse.
Einfaches "Plug & Play" aufgrund
werkseitiger Voreinstellung.
Medienunterscheidung durch
Parametrieren der Schaltpunkte.
Hygienegerechtes Design mit
wartungsfreiem Dichtungskonzept.
Hygienischer Grenzstandsensor
blendet Anhaftungen perfekt aus.
Prozesssensoren

40. 39
(04.2014)
TOPPRODUKTE
Füllstandsensoren
Prozessanschluss Einbaulänge
[mm]
Zulassung Mediumtemperatur
Öle, Fette, Schüttgüter
[°C]
Bestell-
Nr.
Medium: Wässrige Medien
M12-Steckverbindung · Ausgangsfunktion 2 x Schließer/Öffner programmierbar · 4-Leiter DC PNP · IO-Link 1.1
Mediumtemperatur
wasserbasierende Medien
[°C]
G 1/2 12 EHEDG, FDA, 3A 0...85 0...100 LMT100
G 1/2 153 EHEDG, FDA -20...85 -20...100 LMT104
G 1 38 EHEDG, FDA -20...85 -20...100 LMT302
G 3/4 28 EHEDG, FDA -20...85 -20...100 LMT202
G 1/2 38 EHEDG, FDA, 3A -20...85 -20...100 LMT102
G 1/2 253 EHEDG, FDA -20...85 -20...100 LMT105
Zubehör
Bauform Ausführung
V4A
Bestell-
Nr.
Mediumtemperatur [°C] 150 (max. 1 h)
Gehäusewerkstoffe
PEEK,
V4A (1.4404),
PA12,
FPM
Schutzart / Schutzklasse IP 68 / IP 69K, III
Werkstoffe in Kontakt
mit dem Medium
PEEK,
V4A (1.4404),
FPM
Schockfestigkeit [g] 50
Vibrationsfestigkeit [g] 20
Umgebungstemperatur [°C] -40...85
EMV
geschlossene Behälter:
offene Behälter:
EN 6100-6-2:2005
EN 6100-6-3:2006
EN 6100-6-4:2006
Betriebsspannung [V] 18...30 DC
Strombelastbarkeit [mA] 100
Weitere technische Daten
Klemmadapter G 1/2 I – Clamp 1"–1,5" E33401
Klemmadapter G 1/2 I – Clamp 2" E33402
Einschweißadapter Kugel, G 1/2 E30055
Einschweißadapter Kragen, G 1/2 E30056
Einschweißadapter,
zylindrisch, für Behälter, G 1/2
E43300
Einschweißadapter,
zylindrisch für Rohre, G 1/2
E43301
Einschraubadapter G 1/2 I – G 3/4 A E43302
Einschraubadapter G 1/2 I – G 1 A E43303
Einschraubadapter G 1/2 I – 3/4 NPT E43313
Klemmadapter,
G 1/2 I – Varivent D50
E43306
Klemmadapter,
G 1/2 I – Varivent D68
E43307
Klemmadapter mit Leckagebohrung,
G 1/2 I – Clamp 1"–1,5" (3-A)
E43311
Klemmadapter mit Leckagebohrung,
G 1/2 I – Clamp 1"–2" (3-A)
E43312
Zubehör
Bauform Ausführung Bestell-
Nr.
IO-Link-Interface zum Parametrieren und
Analysieren von Geräten mit
DTM-Spezifikation, Stromaufnahme aus
USB-Port: max. 500 mA
E30396
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Einschweißadapter, lange Ausführung
für tieferen Einbau, G 1/2
E43319
Prozesssensoren
Medium: Öle, Fette, Pulver
M12-Steckverbindung · Ausgangsfunktion 2 x Schließer/Öffner programmierbar · 4-Leiter DC PNP · IO-Link 1.1
G 1/2 12 EHEDG, FDA, 3A 0...85 0...100 LMT110
Medium: Zuckerhaltige Medien mit geringem Wasseranteil
M12-Steckverbindung · Ausgangsfunktion 2 x Schließer/Öffner programmierbar · 4-Leiter DC PNP · IO-Link 1.1
G 1/2 12 EHEDG, FDA, 3A -40...85 -40...100 LMT121
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210

41. 40
Prozesssensoren
Kompakter Temperaturtrans-
mitter mit hervorragender
Ansprechzeit und IO-Link 1.1.
Vielseitig
Der Temperatursensor der Bauform TA ist ein universeller
Transmitter mit einem Stromausgang von 4...20 mA.
Die integrierte IO-Link 1.1-Schnittstelle vereinfacht die
Parametrierung.
Flexibel
Die kompakte Bauform, die integrierten Prozessan-
schlüsse und eine Vielzahl von Stablängen ermöglichen
eine besonders einfache Installation.
Transparent
Eine integrierte LED signalisiert gut sichtbar die Betriebs-
bereitschaft.
Schnell & Präzise
Durch das Verwenden eines Pt1000-Sensorelements
der Genauigkeitsklasse A und der werksinternen Kali-
brierung wird eine hohe Genauigkeit erreicht. Die be-
währte ifm-Filmtechnologie führt zudem zu einer
exzellenten Ansprechzeit. Damit ist dieser Sensor für
alle hochgenauen und schnellen Prozesse geeignet.
Platzsparend in jeder Einbaulage.
LED zur Visualisierung des Betriebs-
zustands.
Schnelle Ansprechzeit:
T05 / T09 = 1 s / 3 s.
Druckfest bis 400 bar.
Verschiedene Einbaulängen
von 25...150 mm.
Klein aber fein: Temperatur-
transmitter in Miniaturbauform.

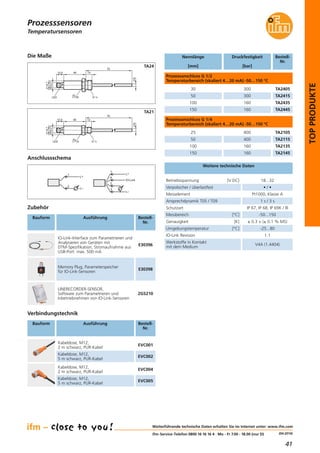

42. 41
(04.2014)
TOPPRODUKTE
Prozesssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Temperatursensoren
Nennlänge
[mm]
Bestell-
Nr.
Druckfestigkeit
[bar]
Prozessanschluss G 1/2
Temperaturbereich (skaliert 4…20 mA) -50…150 °C
30 300
50 300
100 160
150 160
Prozessanschluss G 1/4
Temperaturbereich (skaliert 4…20 mA) -50…150 °C
25 400
50 400
100 160
150 160
Betriebsspannung [V DC] 18...32
Schutzart IP 67, IP 68, IP 69K / lll
Werkstoffe in Kontakt
mit dem Medium
V4A (1.4404)
Weitere technische Daten
Verpolsicher / überlastfest • / •
Messelement Pt1000, Klasse A
Ansprechdynamik T05 / T09 1 s / 3 s
Genauigkeit [K] ± 0.3 + (± 0.1 % MS)
Messbereich [°C] -50...150
Umgebungstemperatur [°C] -25...80
IO-Link Revision 1.1
IO-Link-Interface zum Parametrieren und
Analysieren von Geräten mit
DTM-Spezifikation, Stromaufnahme aus
USB-Port: max. 500 mA
E30396
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
Zubehör
Bauform Ausführung Bestell-
Nr.
Die Maße
6
M12x1
18,7
15,9 48 14
26LED G ½
EL
L+
L
3
1
4
2
IO-Link
L+
L
1
2
Anschlussschema
TA24
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
TA2405
TA2415
TA2435
TA2445
TA2105
TA2115
TA2135
TA2145
6
M12x1
18,7
15,9 48
19
13
G ¼LED
EL
TA21

43. 42
Präzise und komfortabel
messen, mit Display und
Bedientasten.
Beim Pressen von Schienen muss die Temperatur
präzise gemessen werden.
Berührungslose Temperaturmessung
Zur exakten Temperaturmessung von besonders heißen
oder schwer zugänglichen Objekten, z.B. in der Stahl-,
Kunststoff- oder Glasindustrie. Die Ausgabe des Mess-
werts erfolgt über den Analogausgang. Zusätzlich steht
ein Schaltausgang zur Verfügung.
Präzise und robust
Alle vier Varianten besitzen eine hochwertige Präzisions-
linse – die Grundvoraussetzung für genaues Messen.
Die Linse hält den rauen Umgebungen beispielsweise in
Stahlwerken stand.
Einfach eingestellt und bedient
Um eine präzise Temperaturmessung zu ermöglichen,
lässt sich der Emissionsgrad mit Hilfe des Displays
schnell und einfach über die Taster einstellen. Während
des Betriebs wird im Display die aktuelle Temperatur
des Messobjekts angezeigt.
Analogausgang 4...20 mA und Schalt-
ausgang, frei programmierbar.
Emissionsgrad des Messobjekts am
Sensor einstellbar.
Kratzfeste Präzisionslinsen für minimale
Streulichtempfindlichkeit.
Einfachste Bedienung über Tasten und
Display am Sensor.
Testfunktion: Auszulösen am Sensor oder
per externem Steuersignal.
Robuste Infrarot-Temperatur-
sensoren für heiße Objekte.
Prozesssensoren

44. 43
(04.2014)
TOPPRODUKTE
Temperatursensoren
Zubehör
Bauform Ausführung Bestell-
Nr. Betriebsspannung [V DC] 18...32
Kurzschlussfest •
Gemeinsame technische Daten
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, abgeschirmt,
2 m schwarz, PUR-Kabel
EVC547
Kabeldose, M12, abgeschirmt,
5 m schwarz, PUR-Kabel
EVC548
Kabeldose, M12, abgeschirmt,
2 m schwarz, PUR-Kabel
EVC544
Kabeldose, M12, abgeschirmt,
5 m schwarz, PUR-Kabel
EVC545
Stromaufnahme [mA] ≤ 50
Umgebungstemperatur [°C] 0...65
Schutzart IP 65
Verpolungsschutz •
Ausführung Bestell-
Nr.
Messbereich
[°C]
Wellenlängen-
bereich
[μm]
Werkstoff Linse Ansprechzeit
[ms]
M30, 1 x Analog-, 1 x Schaltausgang, Schließer / Öffner programmierbar
TW2000IR-Temperatursensor 0…1000 8...14
antireflexbeschichtete
Kristalllinse
< 100
IR-Temperatursensor 250...1600 1,0...1,7
Messunsicherheit
(für e = 1,
Tu = 23 °C)
1 % vom Messwert
mindestens 2 K
0,5 % vom Messwert
mindestens 4 K
vergütetes,
optisches Glas
< 2
Axialluftdüse E35063
Kühlarmatur E35064
Halter E35065
Vorsatz-Schutzrohr E35066
Isolier-Hitzeschutz E35067
Die Maße
28
61,5 91
M30x1,5
183,5
M12x1
5
36 21 3
°F °C
28
86 91
M30x1,5
207,7
M12x1
5
36 21 3
°F °C
28
55 91
M30x1,5
¼"-36UNS-2A
181,5
M12x1
5
36 21 3
°F °C
TW2001
IR-Temperatursensor 500...2500 0,78...1,06
0,3 % vom Messwert
mindestens 4 K
vergütetes,
optisches Glas
< 2 TW2002
IR-Temperatursensor
mit Fiberoptik und
Messkopf
300...1600 1,0...1,7
0,5 % vom Messwert
mindestens 4 K
vergütetes,
optisches Glas
< 2 TW2011
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
TW2000
TW2001, TW2002
TW2011
1) LEDs (Anzeigeeinheit / Schaltzustand)
2) 7-Segment-LED-Anzeige (4-stellig)
3) Programmiertasten
Prozesssensoren

45. 44
Prozesssensoren
Erster Transmitter mit
Display und IO-Link für den
Lebensmittelbereich.
Temperaturtransmitter TD
Die Temperaturtransmitter der Baureihe TD zeichnen
sich durch ein kompaktes, hygienisches Design mit inte-
grierten Prozessanschlüssen sowie einem Display zur
lokalen Temperaturanzeige aus.
Einfache Installation und Inbetriebnahme
Sowohl die integrierten Tri-Clamp® und G 1/2" Prozess-
anschlüsse, als auch die 6-mm-Stabvarianten ermöglichen
eine schnelle und einfache Installation. Die Transmitter
werden mit bereits voreingestelltem Messbereich aus-
geliefert, eine umständliche Konfiguration entfällt. Für
spezielle Applikationen kann der Temperaturbereich per
IO-Link 1.1 skaliert werden.
Robust und beständig
Mit IP 69K und einem komplett verschweißten Edel-
stahlgehäuse sind die Transmitter für besonders harte
Einsatzbedingungen bestens gewappnet.
Helles 4-stelliges LED-Display für optimale
Ablesbarkeit.
Schnelle Ansprechzeit T05/09 = 1/3 s.
Voreingestellte Messbereiche, zudem
programmierbar mit IO-Link 1.1.
Verschiedene Stablängen von 30...250 mm
verfügbar.
Hygienisch und robust: V4A (1.4404) und
IP 69K.
Der Temperaturtransmitter,
der (an)zeigt, was er kann.

46. 45
(04.2014)
TOPPRODUKTE
Prozesssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Temperatursensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, 4-polig,
5 m orange, PVC-Kabel
EVT001
Kabeldose, M12, 4-polig,
2 m orange, PVC-Kabel
EVT064
Kabeldose, M12, 4-polig,
5 m orange, PVC-Kabel
EVT004
Kabeldose, M12, 4-polig,
2 m orange, PVC-Kabel
EVT067
Zubehör
Bauform Ausführung Bestell-
Nr.
Betriebsspannung [V DC] 18...32
Umgebungstemperatur [°C] -25...80
Gehäusewerkstoff
V4A
(1.4404)
vollverschweißt
Weitere technische Daten
Genauigkeit Analogausgang [K] ± 0,3 + (± 0,1 % MS)
Programmierbar IO-Link
Maximaler Messbereich [°C] -50...150
Schutzart IP 69K
Einschweißadapter Kugel, G 1/2 E30055
Einschweißadapter Kragen, G 1/2 E30056
Rohrverschraubung, G 1/2 – DN25 SMS,
V4A / 316L / 1.4404
E33430
Verschlussstopfen, G 1/2,
V4A / 316L / 1.4435
E43308
Einschweißadapter, G 1/2,
V4A / 316L / 1.4435
E43319
Einschweißadapter, 6 mm,
V4A / 316L / 1.4404
E30407
Ansprechdynamik [s]
1/3
(gemäß DIN EN 60751)
Rohrverschraubung,
G 1/2 I – DIN 11851 DN25
E43304
Rohrverschraubung,
G 1/2 I – DIN 11851 DN40
E43305
Klemmadapter,
G 1/2 I – Varivent D50
E43306
Klemmadapter,
G 1/2 I – Varivent D68
E43307
IO-Link-Interface zum Parametrieren und
Analysieren von Geräten mit
DTM-Spezifikation, Stromaufnahme aus
USB-Port: max. 500 mA
E30396
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
ZGS210
Zubehör
Bauform Ausführung Bestell-
Nr.
Nennlänge
-10...150 °C0...100 °C
Prozessanschluss 1,5" Tri-Clamp® • 3A, FDA
TD280730
TD281750
TD2837100
TD2847
TD2801
TD2811
TD2831
TD2841150
Prozessanschluss 2" Tri-Clamp® • 3A, FDA
TD290730
TD291750
TD2937100
TD2947
TD2901
TD2911
TD2931
TD2941150
Prozessanschluss G 1/2 BSPP hygienisch • EHEDG, FDA
TD250730
TD251750
TD2537100
TD2547
TD2501
TD2511
TD2531
TD2541150
Prozessanschluss Ø 6 mm • EHEDG, FDA
TD221750
TD2237100
TD2247150
TD2267
TD2211
TD2231
TD2241
TD2261250
Bestell-Nr.
Werkseinstellung
[mm]

47. 46
12,1"-TFT-Display mit
1024 x 768 Pixeln und
optionalem Touch-Screen.
Dialoggerät PDM360 NG-12
In nahezu allen mobilen Maschinen wird der Wunsch
nach großen, leistungsfähigen Prozess- und Dialogge-
räten zur Bedienung und Visualisierung immer größer.
Das PDM360 NG-12 stellt mit seinem hochauflösenden
Grafikdisplay, dem leistungsfähigen 32-Bit-Controller
und der flexiblen Programmierung nach IEC 61131-3
eine solche Anwenderschnittstelle dar.
Modernste Displaytechnologie mit Optical Bonding,
optional mit resistiver Touch-Funktion, ermöglichen Ab-
lesbarkeit auch unter widrigen Umständen. Dank des
robusten Gehäuses mit Schutzart IP 65 / IP 67 lässt sich
das Gerät im Außen- und Kabinenbereich in Auf- oder
Einbaumontage einsetzen.
Die CAN-Schittstellen, Ethernet, USB und die Videoein-
gänge dienen zur Vernetzung und Kommunikation mit
anderen Fahrzeugkomponenten.
TFT-Display mit „Optical Bonding“
ermöglicht optimale Ablesbarkeit.
Hinterleuchtete Funktionstasten und
Kreuzwippe mit taktiler Rückmeldung.
Interner Massenspeicher, USB-Interface,
Schnittstellen für Analogkameras.
4 CAN-Schnittstellen mit CANopen- und
SAE J1939 Protokoll.
Frei programmierbar nach IEC 61131-3 mit
CODESYS.
XL-Dialoggerät PDM360 NG-12
für mobile Maschinen.
Systeme für mobile Arbeitsmaschinen

48. 47
(11.2014)
TOPPRODUKTE
Dialoggeräte / Displays
Bezeichnung Bestell-
Nr.
PDM360 NG-12 mit Kreuzwippe,
Sonderfunktionstaste,
12 Funktionstasten und Videoeingänge
CR1200
PDM360 NG-12 Touch-Display mit Kreuzwippe,
Sonderfunktionstaste,
12 Funktionstasten und Videoeingänge
CR1201
USB-Adapterkabel,
M12-Stecker / RJ45-Buchse, 1,5 m
EC2099
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12-Stecker / RJ45-Stecker
E11898
Programmiersoftware CODESYS,
deutsche Version
CP9006
Programmiersoftware CODESYS,
englische Version
CP9008
Die technischen Daten
PDM360 NG-12
Die Produkte
Gehäuse
geschlossen,
Aluminiumdruckguss
Geräteanschluss M12-Steckverbinder
Schutzart IP 67, IP 65
Betriebsspannung [V DC] 10...32
Funktionen und Vorteile
• Hochauflösende Anzeige
Geschützt von einer kratzfesten Glasscheibe bietet
das moderne, auch bei Sonneneinstrahlung gut ab-
lesbare Display eine Auflösung von 1024 x 768 Pixeln
mit einem Seitenverhältnis von 4:3. Die moderne
„Optical Bonding“ Technologie eliminiert den Luft-
spalt zwischen Frontglas und Display und verhindert
so eine Betauung in bestimmten Betriebssituationen.
Zusätzlich verbessert sie die Ablesbarkeit des Displays
unter den verschiedenen Betrachtungswinkeln.
• Mechanischer Aufbau
Das PDM360 NG-12 hat ein extrem flaches und
rundherum geschlossenes Gehäuse aus Aluminium-
druckguss mit Schutzart IP 65 / IP 67 und integrierten
M12-Steckeranschlüssen.
Die Montage kann als Aufbaugerät mittels bewähr-
tem RAM®-Mount-Systems oder als Einbaugerät
erfolgen. Über die rückseitige Serviceklappe ist so-
wohl der Austausch der Batterie für die Echtzeituhr
als auch der Zugang zur USB-2.0-Serviceschnittstelle
möglich.
• Leistungsfähige Elektronik
Der integrierte 32-Bit-Controller und das Betriebssys-
tem sind die Basis für die Darstellung der hochauflösen-
den Grafik, die Abarbeitung des Applikationspro-
gramms und der Gerätefunktionen. Ferner eröffnet
er vielfältige Möglichkeiten hinsichtlich der Kommuni-
kation und Vernetzung mit anderen Systemen und
Netzwerken.
• Programmierung nach IEC 61131-3
Die Software CODESYS ermöglicht dem Anwender
eine übersichtliche und einfache Erstellung der Appli-
kationssoftware. Für die speziellen Funktionen des
Gerätes stehen Funktionsbibliotheken zur Verfügung.
• Schnittstellen für die Kommunikation
Das PDM360 NG-12 ist mit vier CAN-Schnittstellen
nach ISO 11898 ausgerüstet. Sie unterstützen u. a.
das CANopen- und das J1939-Protokoll.
Die integrierten USB-2.0-Schnittstellen bieten einen
einfachen Datenaustausch mit modernen Speicher-
medien. Die Ethernet-Schnittstelle lässt sich nicht nur
zur Programmierung, sondern auch zur Kommunika-
tion mit anderen Netzwerkteilnehmern nutzen.
Zur Umfeldbeobachtung stehen in jedem Gerät zwei
Eingänge für Analogkameras zur Verfügung.
Applikationen:
Komplexe Baumaschinen, Landmaschinen,
Kommunalfahrzeuge, Fahrzeuge und Systeme
für den Bergbau
Stromaufnahme [mA] ≤ 800
Temperaturbereich Betrieb [°C]
Lagerung [°C]
-30...65
-30...80
12,1" TFT LCD Farb-Display mit
Optical Bonding
1024 x 768 Pixel
18 Bit Farbtiefe
Prozessor
MPC5121 / PPC,
400 MHz
Anzeigen RGB-LED
Datenspeicher Flash / RAM [MB] 128 / 256
Interner Massenspeicher [GB] 1
Datenspeicher (retain) [kB] 32
Bedienelemente
hinterleuchtet
Funktionstasten
Sonderfunktionstaste
Kreuzwippe
12
1
1
Schnittstellen
4 x CAN
1 x Ethernet 100 Mbit
2 x USB 2.0
Ausgänge 1 x Digital, 1 x Buzzer
Eingänge 1 x Digital / Analog
Unterstützte CAN-Protokolle
CANopen (DS 301 V4)
SAE J 1939
Kamera-Schnittstellen
2 x Video-Input für
Analogkamera
Programmiersoftware CODESYS
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10),
EN 50 155
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme für mobile Arbeitsmaschinen
Touchscreen (nur CR1201) 5-Draht, resistiv

49. 48
Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen
Induktive Sensoren
Kapazitive Sensoren
Kapazitive Handsensoren in kompakter Zylinderbauform (04.2014)
Schnell Anschluss finden – Ventilüberwachung in ATEX-Zonen
Rückmeldesysteme für Hubventile und Schwenkantriebe
(04.2014)
(04.2014)
Positionssensoren
Sensoren für Motion Control
50 - 53
54 - 55
Infrarotsensoren / Rotlichtsensoren
Optischer Sensor O7 – jetzt noch leistungsfähiger (11.2014) 56 - 57
58 - 59
Drehzahlsensoren für Antriebe und Achsen
Drehzahlsensoren
(04.2014) 60 - 61
Einfache, zuverlässige Drehzahlüberwachung / Stillstanderkennung
Drehzahlüberwachung jetzt auch sicher
Systeme zur Impulsauswertung
(11.2014)
(04.2014)
62 - 63
64 - 65
Strömungssensoren / Durchflusssensoren
Druckluftzähler für variable Rohrgrößen
Alles im Fluss mit mechatronischen Strömungssensoren
(04.2014)
(04.2014)
Prozesssensoren
66 - 67
68 - 69
Temperaturmessung – frontbündig und hygienisch
Extra Schutz für Temperatursensoren
Temperatursensoren
(11.2014)
(11.2014)
70 - 71
72 - 73
Klein und stark – AS-i SmartLine-Module für den Schaltschrank
AS-i ClassicLine – 4...20 mA schnell erfassen und verarbeiten
Klein aber fein – robustes und flexibles AS-i Miniaturmodul
AS-Interface E/A-Module
(11.2014)
(11.2014)
(04.2014)
Industrielle Kommunikation
74 - 75
76 - 77
78 - 79
Industrie 4.0 leicht gemacht – Apps statt teurer Programmierung
Systemlösungen
(11.2014) 80 - 81

50. 49
NEUHEITEN
Beschleunigungssensor in kompakter Bauform mit M12-Anschluss
Schwingungsüberwachung in ATEX-Applikationen
Von der Schwingungsanalyse zur Prozessüberwachung
Für Prozessüberwachung mit hohen Spitzenbeschleunigungen
Systeme zur Schwingungsüberwachung
(11.2014)
(04.2014)
(04.2014)
(04.2014)
Systeme zur Zustandsüberwachung von Maschinen
Mehr Leistung in mobilen Arbeitsmaschinen
Viele Ein- und Ausgänge für wenig Geld
Mobilsteuerungen
(11.2014)
(04.2014)
Darf´s etwas größer sein? ecomatmobile BasicDisplay XL
Dialoggeräte / Displays
(04.2014)
Systeme für mobile Arbeitsmaschinen
88 - 89
90 - 91
92 - 93
94 - 95
96 - 97
98 - 99
100 - 101
Einfach, günstig und flexibel: RFID zur Maschinensteuerung
RFID 125 kHz / RFID 13,56 MHz
(04.2014)
Identifikationssysteme
82 - 83
Das UHF-System mit integriertem EtherNet/IP
RFID UHF
(11.2014) 84 - 85
Der neue Multicode Reader: Kompakt – Schnell – Robust
Codeleser 1D/2D
(11.2014) 86 - 87

51. 50

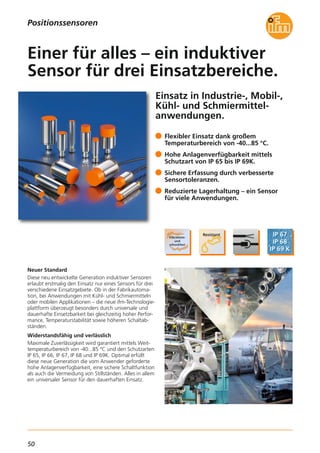

Einsatz in Industrie-, Mobil-,
Kühl- und Schmiermittel-
anwendungen.
Neuer Standard
Diese neu entwickelte Generation induktiver Sensoren
erlaubt erstmalig den Einsatz nur eines Sensors für drei
verschiedene Einsatzgebiete. Ob in der Fabrikautoma-
tion, bei Anwendungen mit Kühl- und Schmiermitteln
oder mobilen Applikationen – die neue ifm-Technologie-
plattform überzeugt besonders durch universale und
dauerhafte Einsetzbarkeit bei gleichzeitig hoher Perfor-
mance, Temperaturstabilität sowie höheren Schaltab-
ständen.
Widerstandsfähig und verlässlich
Maximale Zuverlässigkeit wird garantiert mittels Weit-
temperaturbereich von -40...85 °C und den Schutzarten
IP 65, IP 66, IP 67, IP 68 und IP 69K. Optimal erfüllt
diese neue Generation die vom Anwender geforderte
hohe Anlagenverfügbarkeit, eine sichere Schaltfunktion
als auch die Vermeidung von Stillständen. Alles in allem
ein universaler Sensor für den dauerhaften Einsatz.
Flexibler Einsatz dank großem
Temperaturbereich von -40...85 °C.
Hohe Anlagenverfügbarkeit mittels
Schutzart von IP 65 bis IP 69K.
Sichere Erfassung durch verbesserte
Sensortoleranzen.
Reduzierte Lagerhaltung – ein Sensor
für viele Anwendungen.
Einer für alles – ein induktiver
Sensor für drei Einsatzbereiche.
Positionssensoren

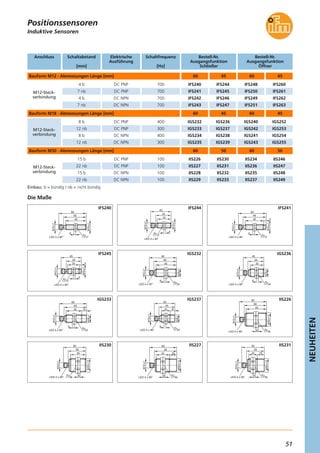

52. 51
NEUHEITEN
Induktive Sensoren
Positionssensoren
Schaltabstand
[mm]
Schaltfrequenz
[Hz]
Elektrische
Ausführung
Bestell-Nr.
Ausgangsfunktion
Öffner
Bauform M12 · Abmessungen Länge [mm]
4 b 700DC PNP IFS248
M12-Steck-
verbindung
7 nb 700DC PNP IFS250
4 b 700DC NPN IFS249
7 nb 700DC NPN IFS251
8 b 400DC PNP IGS240
M12-Steck-
verbindung
12 nb 300DC PNP IGS242
8 b 400DC NPN IGS241
12 nb 300DC NPN IGS243
15 b 100DC PNP IIS234
M12-Steck-
verbindung
22 nb 100DC PNP IIS236
15 b 100DC NPN IIS235
22 nb 100DC NPN IIS237
IFS260
IFS261
IFS262
IFS263
IGS252
IGS253
IGS254
IGS255
IIS246
IIS247
IIS248
IIS249
Bestell-Nr.
Ausgangsfunktion
Schließer
IFS240
IFS241
IFS242
IFS243
IGS232
IGS233
IGS234
IGS235
IIS226
IIS227
IIS228
IIS229
IFS244
IFS245
IFS246
IFS247
IGS236
IGS237
IGS238
IGS239
IIS230
IIS231
IIS232
IIS233
Anschluss
60 45 60 45
Bauform M18 · Abmessungen Länge [mm] 60 45 60 45
Bauform M30 · Abmessungen Länge [mm] 60 50 60 50
Einbau: b = bündig / nb = nicht bündig
Die Maße
IFS240 IFS244 IFS241
IFS245 IGS232 IGS236
IGS233 IGS237 IIS226
IIS230 IIS227 IIS231
49
45
M12x1
M12x1
60
LED 4 x 90° 17
4
34
30
M12x1
4
M12x1
45
LED 4 x 90°
17
49
40
M12x1
17
4M12x1
60
LED 4 x 90°
5
34
25
M12x1
17
4
M12x1
45
LED 4 x 90°
5
M18x1
M12x1
45
49
60
LED 4 x 90° 24
4
M18x1
M12x1
30
45
34
4
LED 4 x 90° 24
M18x1
35 10
M12x1
60
LED 4 x 90°
49
24
4
M18x1
M12x1
20
45
34
4
10
24LED 4 x 90°
45
M30x1,5
49
60
M12x1
LED 4 x 90° 5
36
M30x1,5
39
35
50
M12x1
LED 4 x 90°
5
36
49
30
M30x1,5
5
60
M12x1
LED 4 x 90°
15
36
15
M30x1,5
39
20
50
M12x1
LED 4 x 90°
5
36

53. 52

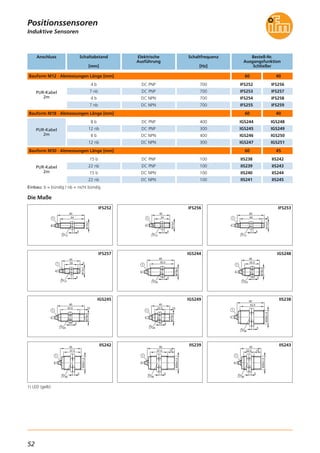

Schaltabstand
[mm]
Schaltfrequenz
[Hz]
Elektrische
Ausführung
Bauform M12 · Abmessungen Länge [mm]
4 b 700DC PNP
PUR-Kabel
2m
7 nb 700DC PNP
4 b 700DC NPN
7 nb 700DC NPN
8 b 400DC PNP
PUR-Kabel
2m
12 nb 300DC PNP
8 b 400DC NPN
12 nb 300DC NPN
15 b 100DC PNP
PUR-Kabel
2m
22 nb 100DC PNP
15 b 100DC NPN
22 nb 100DC NPN
Bestell-Nr.
Ausgangsfunktion
Schließer
IFS252
IFS253
IFS254
IFS255
IGS244
IGS245
IGS246
IGS247
IIS238
IIS239
IIS240
IIS241
IFS256
IFS257
IFS258
IFS259
IGS248
IGS249
IGS250
IGS251
IIS242
IIS243
IIS244
IIS245
Anschluss
60 40
Bauform M18 · Abmessungen Länge [mm] 60 40
Bauform M30 · Abmessungen Länge [mm] 60 45
Einbau: b = bündig / nb = nicht bündig
Die Maße
M12x1
54
60
1
4
17
IFS252
1
M12x1
34
4
17
40
IFS256
M12x1
49
60
51
4
17
IFS253
M12x1
29
40
51
4
17
IFS257
1
M18x1
52,5
60
4
24
IGS244
1
M18x132,5
40
4
24
IGS248
1
M18x1
42,5
60
4
24
10
IGS245
1
M18x1
22,5
40
4
24
10
IGS249
M30x1,5
52,5
60
36
5
1
IIS238
M30x1,5
37,5
45
36
5
1
IIS242
M30x1,5
37,5
60
36
5
1
15
IIS239
M30x1,5
22,5
45
36
5
1
15
IIS243
Induktive Sensoren
Positionssensoren
1) LED (gelb)

54. 53

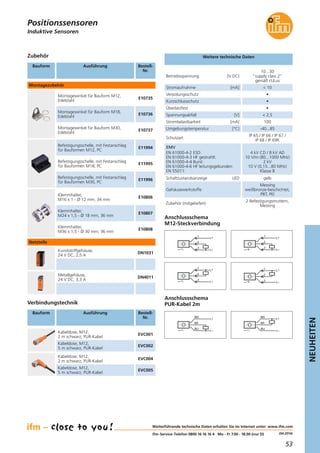

NEUHEITEN
(04.2014)
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Bauform Ausführung Bestell-
Nr.
Zubehör
Montagewinkel für Bauform M30,
Edelstahl
E10737
Befestigungsschelle, mit Festanschlag
für Bauformen M12, PC
E11994
Befestigungsschelle, mit Festanschlag
für Bauformen M18, PC
E11995
Befestigungsschelle, mit Festanschlag
für Bauformen M30, PC
E11996
Montagewinkel für Bauform M12,
Edelstahl
E10735
Montagewinkel für Bauform M18,
Edelstahl
E10736
Betriebsspannung [V DC]
10...30
"supply class 2"
gemäß cULus
Stromaufnahme [mA] < 10
Verpolungsschutz •
Kurzschlussschutz •
Überlastfest •
Spannungsabfall [V] < 2,5
Strombelastbarkeit [mA] 100
Umgebungstemperatur [°C] -40...85
Schaltzustandsanzeige LED gelb
Schutzart
IP 65 / IP 66 / IP 67 /
IP 68 / IP 69K
EMV
EN 61000-4-2 ESD:
EN 61000-4-3 HF gestrahlt:
EN 61000-4-4 Burst:
EN 61000-4-6 HF leitungsgebunden:
EN 55011:
4 kV CD / 8 kV AD
10 V/m (80...1000 MHz)
2 kV
10 V (0,15...80 MHz)
Klasse B
Gehäusewerkstoffe
Messing
weißbronze-beschichtet,
PBT, PEI
Zubehör (mitgeliefert)
2 Befestigungsmuttern,
Messing
Weitere technische Daten
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
L+
L
1
4
3
Anschlussschema
M12-Steckverbindung
L+
L
1
2
3
L+
L
1
4
3
L+
L
1
2
3
BN
BK
BU
L+
L
Anschlussschema
PUR-Kabel 2m
L
BN
BK
BU
L+
Induktive Sensoren
Positionssensoren
Klemmhalter,
M16 x 1 - Ø 12 mm, 34 mm
E10806
Klemmhalter,
M24 x 1,5 - Ø 18 mm, 36 mm
E10807
Klemmhalter,
M36 x 1,5 - Ø 30 mm, 36 mm
E10808
Montagezubehör
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Netzteile

55. 54

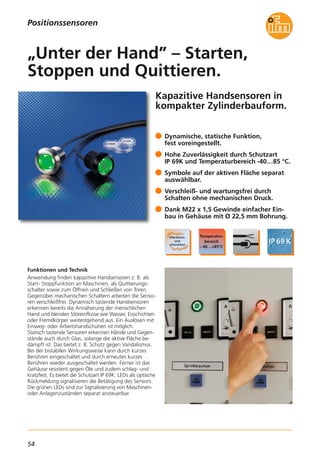

Kapazitive Handsensoren in
kompakter Zylinderbauform.
Funktionen und Technik
Anwendung finden kapazitive Handsensoren z. B. als
Start- Stoppfunktion an Maschinen, als Quittierungs-
schalter sowie zum Öffnen und Schließen von Toren.
Gegenüber mechanischen Schaltern arbeiten die Senso-
ren verschleißfrei. Dynamisch tastende Handsensoren
erkennen bereits die Annäherung der menschlichen
Hand und blenden Störeinflüsse wie Wasser, Eisschichten
oder Fremdkörper weitestgehend aus. Ein Auslösen mit
Einweg- oder Arbeitshandschuhen ist möglich.
Statisch tastende Sensoren erkennen Hände und Gegen-
stände auch durch Glas, solange die aktive Fläche be-
dämpft ist. Das bietet z. B. Schutz gegen Vandalismus.
Bei der bistabilen Wirkungsweise kann durch kurzes
Berühren eingeschaltet und durch erneutes kurzes
Berühren wieder ausgeschaltet werden. Ferner ist das
Gehäuse resistent gegen Öle und zudem schlag- und
kratzfest. Es bietet die Schutzart IP 69K. LEDs als optische
Rückmeldung signalisieren die Betätigung des Sensors.
Die grünen LEDs sind zur Signalisierung von Maschinen-
oder Anlagenzuständen separat ansteuerbar.
Dynamische, statische Funktion,
fest voreingestellt.
Hohe Zuverlässigkeit durch Schutzart
IP 69K und Temperaturbereich -40…85 °C.
Symbole auf der aktiven Fläche separat
auswählbar.
Verschleiß- und wartungsfrei durch
Schalten ohne mechanischen Druck.
Dank M22 x 1,5 Gewinde einfacher Ein-
bau in Gehäuse mit Ø 22,5 mm Bohrung.
„Unter der Hand” – Starten,
Stoppen und Quittieren.
Positionssensoren

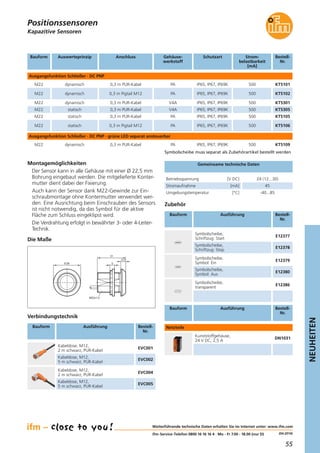

56. 55
NEUHEITEN
(04.2014)
Betriebsspannung [V DC] 24 (12...30)
Stromaufnahme [mA] 45
Umgebungstemperatur [°C] -40...85
Gemeinsame technische Daten
Kapazitive Sensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Die Maße
29
5,3
5
31
M22x1,5
Montagemöglichkeiten
Der Sensor kann in alle Gehäuse mit einer Ø 22,5 mm
Bohrung eingebaut werden. Die mitgelieferte Konter-
mutter dient dabei der Fixierung.
Auch kann der Sensor dank M22-Gewinde zur Ein-
schraubmontage ohne Kontermutter verwendet wer-
den. Eine Ausrichtung beim Einschrauben des Sensors
ist nicht notwendig, da das Symbol für die aktive
Fläche zum Schluss eingeklipst wird.
Die Verdrahtung erfolgt in bewährter 3- oder 4-Leiter-
Technik.
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Anschluss Strom-
belastbarkeit
[mA]
Schutzart Bestell-
Nr.
Ausgangsfunktion Schließer · DC PNP
dynamisch 0,3 m PUR-Kabel 500IP65, IP67, IP69K KT5101M22
Gehäuse-
werkstoff
PA
dynamisch 0,3 m Pigtail M12 500IP65, IP67, IP69K KT5102M22 PA
statisch 0,3 m PUR-Kabel 500IP65, IP67, IP69K KT5105M22 PA
statisch 0,3 m PUR-Kabel 500IP65, IP67, IP69K KT5305M22 V4A
dynamisch 0,3 m PUR-Kabel 500IP65, IP67, IP69K KT5301M22 V4A
statisch 0,3 m Pigtail M12 500IP65, IP67, IP69K KT5106M22 PA
dynamisch 0,3 m PUR-Kabel 500IP65, IP67, IP69K KT5109M22 PA
Bauform Auswerteprinzip
Zubehör
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Symbolscheibe muss separat als Zubehörartikel bestellt werden
Ausgangsfunktion Schließer · DC PNP · grüne LED separat ansteuerbar
Symbolscheibe,
Schriftzug: Start
E12377
Symbolscheibe,
Schriftzug: Stop
E12378
Symbolscheibe,
Symbol: Ein
E12379
Symbolscheibe,
Symbol: Aus
E12380
Symbolscheibe,
transparent
E12386
Bauform Ausführung Bestell-
Nr.
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Netzteile
Bauform Ausführung Bestell-
Nr.

57. 56

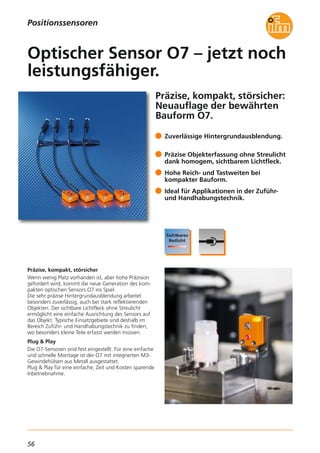

Präzise, kompakt, störsicher:
Neuauflage der bewährten
Bauform O7.
Präzise, kompakt, störsicher
Wenn wenig Platz vorhanden ist, aber hohe Präzision
gefordert wird, kommt die neue Generation des kom-
pakten optischen Sensors O7 ins Spiel.
Die sehr präzise Hintergrundausblendung arbeitet
besonders zuverlässig, auch bei stark reflektierenden
Objekten. Der sichtbare Lichtfleck ohne Streulicht
ermöglicht eine einfache Ausrichtung des Sensors auf
das Objekt. Typische Einsatzgebiete sind deshalb im
Bereich Zuführ- und Handhabungstechnik zu finden,
wo besonders kleine Teile erfasst werden müssen.
Plug & Play
Die O7-Sensoren sind fest eingestellt. Für eine einfache
und schnelle Montage ist der O7 mit integrierten M3-
Gewindehülsen aus Metall ausgestattet.
Plug & Play für eine einfache, Zeit und Kosten sparende
Inbetriebnahme.
Zuverlässige Hintergrundausblendung.
Präzise Objekterfassung ohne Streulicht
dank homogem, sichtbarem Lichtfleck.
Hohe Reich- und Tastweiten bei
kompakter Bauform.
Ideal für Applikationen in der Zuführ-
und Handhabungstechnik.
Optischer Sensor O7 – jetzt noch
leistungsfähiger.
Positionssensoren

58. 57
NEUHEITEN
(11.2014)
Lasersensoren / Distanzsensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Positionssensoren
Netzteile
Bauform Ausführung Bestell-
Nr.
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Zubehör
Bauform Ausführung Bestell-
Nr.
Montageset zur Klemmzylindermontage,
Edelstahl
E21237
Montageset für Flächenmontage,
Edelstahl
E21238
Montageset für Flächenmontage mit
Feinjustage, Edelstahl
E21239
Montageset mit Kugelkopfgelenk
Metall verzinkt, Edelstahl
E21240
Rundprofil, 120 mm, Ø 10 mm,
Gewinde M8, Edelstahl
E21081
Cube zur Befestigung an einem Aluprofil,
Gewinde M8, Zinkdruckguss
E20950
Tripelspiegel 50 x 50 mm,
Kunststoff
E20744
Verbindungskabel,
M8-Stecker 3-polig / M8-Kupplung
3-polig, 2 m schwarz, PUR-Kabel
EVC268
Verbindungskabel,
M8-Stecker 4-polig / M8-Kupplung
3-polig, 5 m schwarz, PUR-Kabel
EVC308
M8-Steckverbindung (3-polig) mit 200 mm PUR-Kabel · 3-Leiter DC
Bauform
O7
Tastweite /
Reichweite
[mm]
Schalt-
frequenz
[Hz]
Strom-
aufnahme
[mA]
Bestell-
Nr.
5...30 750 20 O7H200
5...30 O7H201
5...50
750
750
20
20 O7H202
5...50 750 20 O7H203
3...100 750 20 O7H204
3...100
Lichtfleck-
durchmesser
[mm]
2,5
2,5
2,5
2,5
7
7
Hell- / Dunkel-
schaltung
• / –
– / •
• / –
– / •
• / –
– / •750 20 O7H205
Betriebsspannung [V] 10...30 DC
Lichtart Rotlicht 633 nm
Kurzschlussschutz, getaktet •
Strombelastbarkeit [mA] 100
Spannungsabfall [V] < 2,5
Verpolsicher / überlastfest • / •
Umgebungstemperatur [°C] -25...60
Funktionsanzeige
Schaltzustand LED
gelb
Werkstoffe Gehäuse
Optik
Kabel
PA
PMMA
PUR
Schutzart / Schutzklasse IP 65, III
Gemeinsame technische Daten
System
Reflexlichttaster mit
Hintergrundausblendung
Reflexlichttaster mit
Hintergrundausblendung
Reflexlichttaster mit
Hintergrundausblendung
3...1000 1000 20 O7P200
3...1000
55
55
– / •
• / –1000 20 O7P201
Reflexlichtschranke mit
Polfilter
0...1500 1000 10 O7E200
0...1500
–
–
– / •
• / –1000 10 O7E201
Einweg – Empfänger
0...1500 – 20
Bestell-
Nr.
O7H206
O7H207
O7H208
O7H209
O7H210
O7H211
O7P202
O7P203
O7E202
O7E203
O7S20090 –Einweg – Sender
9
15
7,6
6,5
LED
9
26
20,3
2,7
M3
Beispiel O7P200
Die Maße
PNPNPN

59. 58

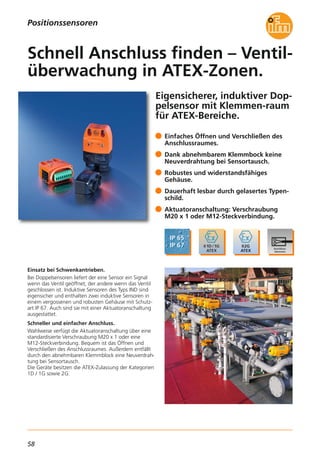

Eigensicherer, induktiver Dop-
pelsensor mit Klemmen-raum
für ATEX-Bereiche.
Einsatz bei Schwenkantrieben.
Bei Doppelsensoren liefert der eine Sensor ein Signal
wenn das Ventil geöffnet, der andere wenn das Ventil
geschlossen ist. Induktive Sensoren des Typs IND sind
eigensicher und enthalten zwei induktive Sensoren in
einem vergossenen und robusten Gehäuse mit Schutz-
art IP 67. Auch sind sie mit einer Aktuatoranschaltung
ausgestattet.
Schneller und einfacher Anschluss.
Wahlweise verfügt die Aktuatoranschaltung über eine
standardisierte Verschraubung M20 x 1 oder eine
M12-Steckverbindung. Bequem ist das Öffnen und
Verschließen des Anschlussraumes. Außerdem entfällt
durch den abnehmbaren Klemmblock eine Neuverdrah-
tung bei Sensortausch.
Die Geräte besitzen die ATEX-Zulassung der Kategorien
1D / 1G sowie 2G.
Einfaches Öffnen und Verschließen des
Anschlussraumes.
Dank abnehmbarem Klemmbock keine
Neuverdrahtung bei Sensortausch.
Robustes und widerstandsfähiges
Gehäuse.
Dauerhaft lesbar durch gelasertes Typen-
schild.
Aktuatoranschaltung: Verschraubung
M20 x 1 oder M12-Steckverbindung.
Schnell Anschluss finden – Ventil-
überwachung in ATEX-Zonen.
Positionssensoren

60. 59

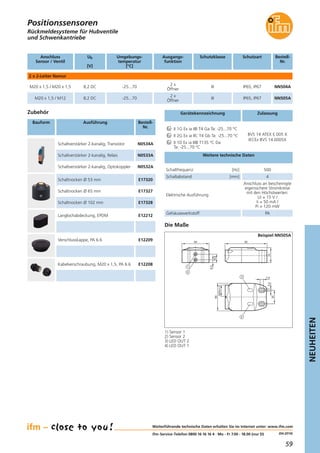

NEUHEITEN
(04.2014)
Rückmeldesysteme für Hubventile
und Schwenkantriebe
Schaltfrequenz [Hz] 500
Schaltabstand [mm] 4
Elektrische Ausführung
Anschluss an bescheinigte
eigensichere Stromkreise
mit den Höchstwerten:
Ui = 15 V /
Ii = 50 mA /
Pi = 120 mW
Gehäusewerkstoff PA
Weitere technische Daten
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Zubehör
Bauform Ausführung Bestell-
Nr.
Schaltverstärker 2-kanalig, Transistor N0534A
Schaltverstärker 2-kanalig, Relais N0533A
Schaltverstärker 2-kanalig, Optokoppler N0532A
Langlochabdeckung, EPDM E12212
Verschlusskappe, PA 6.6 E12209
Schaltnocken Ø 53 mm E17320
Schaltnocken Ø 65 mm E17327
Schaltnocken Ø 102 mm E17328
Die Maße
33
92
6,3
18,8
60
7,5
5,5
30
60
M20x1,5
Beispiel NN505A
1) Sensor 1
2) Sensor 2
3) LED OUT 2
4) LED OUT 1
Positionssensoren
Umgebungs-
temperatur
[°C]
SchutzartSchutzklasse Bestell-
Nr.
2 x 2-Leiter Namur
8,2 DC -25...70 IP65, IP67III NN504AM20 x 1,5 / M20 x 1,5
M20 x 1,5 / M12 8,2 DC -25...70 IP65, IP67III NN505A
Ausgangs-
funktion
2 x
Öffner
2 x
Öffner
Anschluss
Sensor / Ventil
Ub
[V]
Kabelverschraubung, M20 x 1,5, PA 6.6 E12208
ZulassungGerätekennzeichnung
BVS 14 ATEX E 005 X
IECEx BVS 14.0005X
II 1G Ex ia IIB T4 Ga Ta: -25...70 °C
II 2G Ex ia IIC T4 Gb Ta: -25...70 °C
II 1D Ex ia IIIB T135 °C Da
Ta: -25...70 °C

61. 60

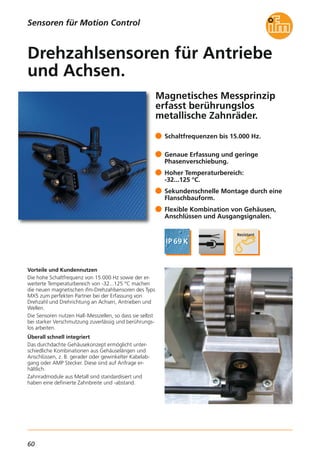

Magnetisches Messprinzip
erfasst berührungslos
metallische Zahnräder.
Vorteile und Kundennutzen
Die hohe Schaltfrequenz von 15.000 Hz sowie der er-
weiterte Temperaturbereich von -32...125 °C machen
die neuen magnetischen ifm-Drehzahlsensoren des Typs
MX5 zum perfekten Partner bei der Erfassung von
Drehzahl und Drehrichtung an Achsen, Antrieben und
Wellen.
Die Sensoren nutzen Hall-Messzellen, so dass sie selbst
bei starker Verschmutzung zuverlässig und berührungs-
los arbeiten.
Überall schnell integriert
Das durchdachte Gehäusekonzept ermöglicht unter-
schiedliche Kombinationen aus Gehäuselängen und
Anschlüssen, z. B. gerader oder gewinkelter Kabelab-
gang oder AMP Stecker. Diese sind auf Anfrage er-
hältlich.
Zahnradmodule aus Metall sind standardisiert und
haben eine definierte Zahnbreite und -abstand.
Schaltfrequenzen bis 15.000 Hz.
Genaue Erfassung und geringe
Phasenverschiebung.
Hoher Temperaturbereich:
-32...125 °C.
Sekundenschnelle Montage durch eine
Flanschbauform.
Flexible Kombination von Gehäusen,
Anschlüssen und Ausgangsignalen.
Drehzahlsensoren für Antriebe
und Achsen.
Sensoren für Motion Control

62. 61
NEUHEITEN
(04.2014)
Drehzahlsensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Zubehör
Bauform Ausführung Bestell-
Nr.
Verbindungsleitung,
AMP Buchse, 10m
E60303
Sensoren für Motion Control
ILast
[mA]
Umgebungstemperatur
Sensor
[°C]
Bestell-
Nr.
Drehzahlsensoren · Magnetisches Messprinzip
0,005...15 < 50 -32...+140 MX501530
Schutzart
Gehäuse
IP 69K
Anschluss
radial,
Pigtail AMP Junior Timer
0,005...15 < 50 -32...+140 MX500435 IP 69K
Stecker,
AMP Junior Timer
0,005...15 < 50 -32...+140 MX501735 IP 69K
axial,
Pigtail 0,15m
0,005...15 < 50 -32...+140 MX500045 IP 69K
Stecker,
AMP Junior Timer
Schaftlänge
[mm]
f
[kHz]
Betriebsspannung [V DC] 7...30
Schaltabstand [mm] 0,4...1,5
Modul (Zahnrad) 1,25
Phasenverschiebung [°] 90 ± 20
Ausgang 2 x open collector
Weitere technische DatenBei den Sensoren kann zwischen ein- und zweikanaliger
Drehzahlerfassung gewählt werden. Mit zwei Kanälen
kann zusätzlich zur Drehzahl auch die Drehrichtung
erkannt werden.
Zusätzlich deckt die Drehzahlsensor-Familie neben
N- oder P-schaltendem Ausgang auch verschiedene
Modulgrößen von Zahnrädern ab.
Die neuen Sensoren sind auf das Modul 1,25 ab-
geglichen.
Die Flanschbauform ermöglicht eine schnelle Montage
und eine exakte Ausrichtung des Sensors mit nur einer
Befestigungsschraube. Dadurch ist auch eine geringe
Phasenverschiebung und eine genaue Erfassung des
Zahnrads möglich.
Die Maße
61
4,9
14
6,4
35
32
Beispiel MX5004
GND
L+
3
4
2
1
A B
Anschlussschema
GND
L+
BN
A B
BK
WH
BU

63. 62

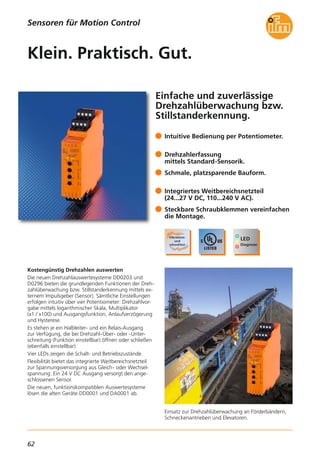

Sensoren für Motion Control
Einfache und zuverlässige
Drehzahlüberwachung bzw.
Stillstanderkennung.
Einsatz zur Drehzahlüberwachung an Förderbändern,
Schneckenantrieben und Elevatoren.
Kostengünstig Drehzahlen auswerten
Die neuen Drehzahlauswertesysteme DD0203 und
D0296 bieten die grundlegenden Funktionen der Dreh-
zahlüberwachung bzw. Stillstanderkennung mittels ex-
ternem Impulsgeber (Sensor). Sämtliche Einstellungen
erfolgen intuitiv über vier Potentiometer: Drehzahlvor-
gabe mittels logarithmischer Skala, Multiplikator
(x1 / x100) und Ausgangsfunktion, Anlaufverzögerung
und Hysterese.
Es stehen je ein Halbleiter- und ein Relais-Ausgang
zur Verfügung, die bei Drehzahl-Über- oder -Unter-
schreitung (Funktion einstellbar) öffnen oder schließen
(ebenfalls einstellbar).
Vier LEDs zeigen die Schalt- und Betriebszustände.
Flexibilität bietet das integrierte Weitbereichsnetzteil
zur Spannungsversorgung aus Gleich- oder Wechsel-
spannung. Ein 24 V DC Ausgang versorgt den ange-
schlossenen Sensor.
Die neuen, funktionskompatiblen Auswertesysteme
lösen die alten Geräte DD0001 und DA0001 ab.
Intuitive Bedienung per Potentiometer.
Drehzahlerfassung
mittels Standard-Sensorik.
Schmale, platzsparende Bauform.
Integriertes Weitbereichsnetzteil
(24...27 V DC, 110...240 V AC).
Steckbare Schraubklemmen vereinfachen
die Montage.
Klein. Praktisch. Gut.

64. 63

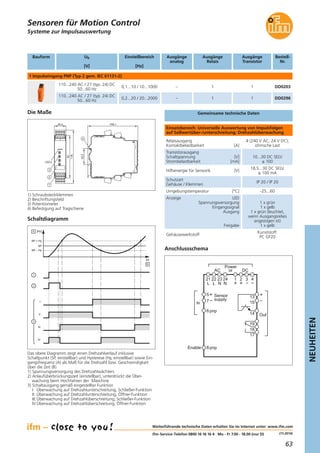

NEUHEITEN
(11.2014)
Sensoren für Motion Control
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme zur Impulsauswertung
Die Maße
25,4 109,1
93
LEDs
3
2
4
35,5
116
1
1) Schraubsteckklemmen
2) Beschriftungsfeld
3) Potentiometer
4) Befestigung auf Tragschiene
Bauform Ub
[V]
Ausgänge
analog
Einstellbereich
[Hz]
Ausgänge
Transistor
Ausgänge
Relais
Bestell-
Nr.
1 Impulseingang PNP (Typ 2 gem. IEC 61131-2)
110...240 AC / 27 (typ. 24) DC
50...60 Hz
–0,1...10 / 10...1000 11 DD0203
110...240 AC / 27 (typ. 24) DC
50...60 Hz
–0,2...20 / 20...2000 11 DD0296
Relaisausgang
Kontaktbelastbarkeit [A]
4 (240 V AC, 24 V DC);
ohmsche Last
Transistorausgang
Schaltspannung [V]
Strombelastbarkeit [mA]
10...30 DC SELV
≤ 100
Hilfsenergie für Sensorik [V]
18,5...30 DC SELV,
≤ 100 mA
Schutzart
Gehäuse / Klemmen
IP 20 / IP 20
Umgebungstemperatur [°C] -25...60
Anzeige LED
Spannungsversorgung
Eingangssignal
Ausgang
Freigabe
1 x grün
1 x gelb
1 x grün (leuchtet,
wenn Ausgangsrelais
angezogen ist)
1 x gelb
Gehäusewerkstoff
Kunststoff:
PC GF20
Gemeinsame technische Daten
Einsatzbereich: Universelle Auswertung von Impulsfolgen
auf Sollwertüber-/unterschreitung; Drehzahlüberwachung
Anschlussschema
6
5
7
21 22 23 24
18
17
19
8
1 2 3 4
14
15
13
Enable pnp
Sensor
supply
In
pnp
or DCAC
Power
Out
NLL N
Schaltdiagramm
SP + Hy
SP
I
II
III
IV
SP – Hy
1
2
3
[Hz]
[s]
A
B
Das obere Diagramm zeigt einen Drehzahlverlauf inklusive
Schaltpunkt (SP, einstellbar) und Hysterese (Hy, einstellbar) sowie Ein-
gangsfrequenz (A) als Maß für die Drehzahl bzw. Geschwindigkeit
über die Zeit (B)
1) Spannungsversorgung des Drehzahlwächters
2) Anlaufüberbrückungszeit (einstellbar), unterdrückt die Über-
wachung beim Hochfahren der Maschine
3) Schaltausgang gemäß eingestellter Funktion
I: Überwachung auf Drehzahlunterschreitung, Schließer-Funktion
II: Überwachung auf Drehzahlunterschreitung, Öffner-Funktion
III:Überwachung auf Drehzahlüberschreitung, Schließer-Funktion
IV:Überwachung auf Drehzahlüberschreitung, Öffner-Funktion

65. 64
Sicherer Drehzahlwächter
zum Anschluss von Standard-
Positionssensoren.
Anwendungen
Die Drehzahlwächter DD110S und DD111S sind für die
sicherheitsrelevante Maximal-Drehzahl-Überwachung
entwickelt worden, wie sie in Karussels oder Zentrifugen
zur Anwendung kommen. Der DD111S ist speziell für
die niedrigen Drehzahlen von Windkraftanlagen konzi-
piert.
Beide Drehzahlwächter eignen sich auch für die Be-
triebsart „reduzierte Geschwindkeit“, etwa an Werk-
zeugmaschinen.
Besonderheiten
Der Drehzahlwächter ist nach EN 62061 / SIL 3 und
EN ISO 13849-1 Cat. 4 / PL e zertifiziert – und das bei
Verwendung nicht-sicherheitsgerichteter Standardsen-
soren als Impulsgeber.
Nach einem Auslösen kann der Sicherheitsausgang
manuell oder automatisch wieder freigegeben werden.
Einfache Parametrierung mittels
Drehschalter.
Keine Einschränkungen für das
Nockenscheiben-Design.
Überwachungsfunktionen ein- und
ausschaltbar.
Zuverlässiger Betrieb bei extremen
Umgebungstemperaturen bis -40 °C.
Gehäusebreite nur 25 mm.
Drehzahlüberwachung
jetzt auch sicher.
Sensoren für Motion Control

66. 65

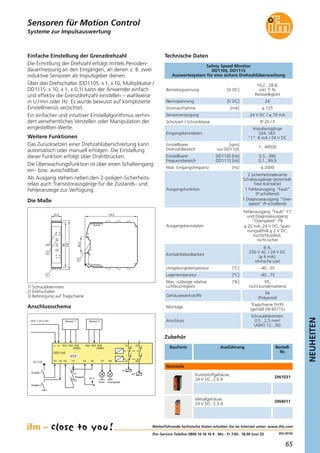

NEUHEITEN
(04.2014)
Safety Speed Monitor
DD110S, DD111S
Auswertesystem für eine sichere Drehzahlüberwachung
Einfache Einstellung der Grenzdrehzahl
Die Ermittlung der Drehzahl erfolgt mittels Perioden-
dauermessung an den Eingängen, an denen z. B. zwei
induktive Sensoren als Impulsgeber dienen.
Über drei Drehschalter (DD110S: x 1, x 10, Multiplikator /
DD111S: x 10, x 1, x 0,1) kann der Anwender einfach
und effektiv die Grenzdrehzahl einstellen – wahlweise
in U /min oder Hz. Es wurde bewusst auf komplizierte
Einstellmenüs verzichtet.
Ein einfacher und intuitiver Einstellalgorithmus verhin-
dert versehentliches Verstellen oder Manipulation der
eingestellten Werte.
Weitere Funktionen
Das Zurücksetzen einer Drehzahlüberschreitung kann
automatisch oder manuell erfolgen. Die Einstellung
dieser Funktion erfolgt über Drahtbrücken.
Die Überwachungsfunktion ist über einen Schalteingang
ein- bzw. ausschaltbar.
Als Ausgang stehen neben den 2-poligen Sicherheits-
relais auch Transistorausgänge für die Zustands- und
Fehleranzeige zur Verfügung.
Die Maße
22,5
99
108
1
LED
2
114,5
3
35,5
Systeme zur Impulsauswertung
Sensoren für Motion Control
Betriebsspannung [V DC]
19,2...28,8;
inkl. 5 %
Restwelligkeit
Nennspannung [V DC] 24
Stromaufnahme [mA] ≤ 125
Sensorversorgung 24 V DC / ≤ 70 mA
Schutzart / Schutzklasse IP 20 / II
Eingangskenndaten
Impulseingänge
S34, S43:
"1": 6 mA / 24 V DC
Einstellbarer [rpm]
Drehzahlbereich nur DD110S
1...49500
Einstellbarer DD110S [Hz]
Frequenzbereich DD111S [Hz]
0,5...990
0,1...99,9
Max. Eingangsfrequenz [Hz] ≤ 2000
Ausgangsfunktion
2 sicherheitsrelevante
Schaltausgänge (potential-
freie Kontakte)
1 Fehlerausgang "Fault"
(P-schaltend)
1 Diagnoseausgang "Over-
speed" (P-schaltend)
Ausgangskenndaten
Fehlerausgang "Fault" Y7
und Diagnoseausgang
"Overspeed" Y8
≤ 20 mA, 24 V DC, Span-
nungsabfall ≤ 2 V DC,
kurzschlussfest,
nicht-sicher
Kontaktbelastbarkeit
6 A,
250 V AC / 24 V DC
(≥ 6 mA);
ohmsche Last
Umgebungstemperatur [°C] -40...55
Lagertemperatur [°C] -40...75
Max. zulässige relative [%]
Luftfeuchtigkeit
95,
nicht kondensierend
Gehäusewerkstoffe
PA
(Polyamid)
Montage
Tragschiene TH35
(gemäß EN 60715)
Anschluss
Schraubklemmen;
0,5...2,5 mm²
(AWG 12...30)
1) Schraubklemmen
2) Drehschalter
3) Befestigung auf Tragschiene
Anschlussschema
DD11xS
L- L+ S33 S34 S35 S44 S43 S45 13 23
(GND) (GND)
Y3 Y4 Y2 Y1 Y5 Y6 Y7 Y8 14 24
VCC = 24 V DC
24 V DC
Sensor 2Sensor 1
K1
K2K1
K2
Enable 1
Enable 2
Fault Overspeed
24 VRestart
Technische Daten
Zubehör
Bauform Ausführung Bestell-
Nr.
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Netzteile
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

67. 66

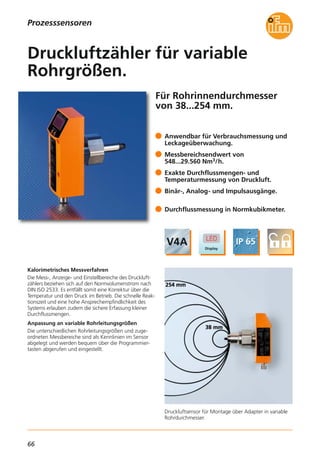

Für Rohrinnendurchmesser
von 38...254 mm.
Druckluftsensor für Montage über Adapter in variable
Rohrdurchmesser.
Kalorimetrisches Messverfahren
Die Mess-, Anzeige- und Einstellbereiche des Druckluft-
zählers beziehen sich auf den Normvolumenstrom nach
DIN ISO 2533. Es entfällt somit eine Korrektur über die
Temperatur und den Druck im Betrieb. Die schnelle Reak-
tionszeit und eine hohe Ansprechempfindlichkeit des
Systems erlauben zudem die sichere Erfassung kleiner
Durchflussmengen.
Anpassung an variable Rohrleitungsgrößen
Die unterschiedlichen Rohrleitungsgrößen und zuge-
ordneten Messbereiche sind als Kennlinien im Sensor
abgelegt und werden bequem über die Programmier-
tasten abgerufen und eingestellt.
Anwendbar für Verbrauchsmessung und
Leckageüberwachung.
Messbereichsendwert von
548...29.560 Nm3/h.
Exakte Durchflussmengen- und
Temperaturmessung von Druckluft.
Binär-, Analog- und Impulsausgänge.
Durchflussmessung in Normkubikmeter.
Druckluftzähler für variable
Rohrgrößen.
Prozesssensoren

68. 67

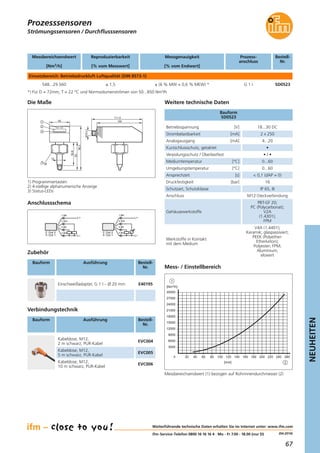

NEUHEITEN
(04.2014)
Strömungssensoren / Durchflusssensoren
Die Maße
111,5
96,5
451
2
3
62
52,8
12
100
M12x1
36
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Weitere technische Daten
Bauform
SD0523
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC004
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC005
Kabeldose, M12,
10 m schwarz, PUR-Kabel
EVC006
Prozesssensoren
Zubehör
Bauform Ausführung Bestell-
Nr.
Einschweißadapter, G 1 I – Ø 20 mm E40195
Betriebsspannung [V] 18...30 DC
Analogausgang [mA] 4...20
Gehäusewerkstoffe
PBT-GF 20;
PC (Polycarbonat);
V2A
(1.4301);
FPM
Werkstoffe in Kontakt
mit dem Medium
V4A (1.4401);
Keramik; glaspassiviert;
PEEK (Polyether-
Etherketon);
Polyester; FPM;
Aluminium;
eloxiert
Mediumtemperatur [°C] 0...60
Umgebungstemperatur [°C] 0...60
Ansprechzeit [s] < 0,1 (dAP = 0)
Druckfestigkeit [bar] 16
Schutzart, Schutzklasse IP 65, III
Anschluss M12-Steckverbindung
Kurzschlussschutz, getaktet •
Strombelastbarkeit [mA] 2 x 250
Verpolungsschutz / Überlastfest • / •
Messbereichsendwert
[Nm3/h]
Reproduzierbarkeit
[% vom Messwert]
Messgenauigkeit
[% vom Endwert]
Prozess-
anschluss
Bestell-
Nr.
Einsatzbereich: Betriebsdruckluft Luftqualität (DIN 8573-1)
548...29.560 ± 1,5 ± (6 % MW + 0,6 % MEW) * G 1 I SD0523
1) Programmiertasten
2) 4-stellige alphanumerische Anzeige
3) Status-LEDs
L+
L
3 BU
4 BK
2 WH
1 BN
Out 1
Out 2
4:
2:
L
L+
3 BU
4 BK
2 WH
1 BN
Out 1
Out 2
4:
2:
Anschlussschema
Mess- / Einstellbereich
0 20 40 60 80 100 120 140 160 180 200 220 240 260
6000
9000
12000
15000
18000
21000
24000
27000
30000
[Nm3/h]
2
1
[mm]
3000
Messbereichsendwert (1) bezogen auf Rohrinnendurchmesser (2)
*) Für D = 72mm, T = 22 °C und Normvolumenströmen von 50...850 Nm³/h

69. 68

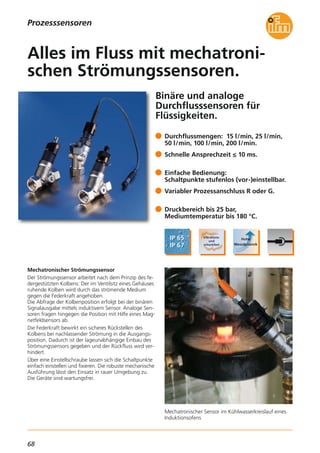

Binäre und analoge
Durchflusssensoren für
Flüssigkeiten.
Mechatronischer Sensor im Kühlwasserkreislauf eines
Induktionsofens
Mechatronischer Strömungssensor
Der Strömungssensor arbeitet nach dem Prinzip des fe-
dergestützten Kolbens: Der im Ventilsitz eines Gehäuses
ruhende Kolben wird durch das strömende Medium
gegen die Federkraft angehoben.
Die Abfrage der Kolbenposition erfolgt bei der binären
Signalausgabe mittels induktivem Sensor. Analoge Sen-
soren fragen hingegen die Position mit Hilfe eines Mag-
netfeldsensors ab.
Die Federkraft bewirkt ein sicheres Rückstellen des
Kolbens bei nachlassender Strömung in die Ausgangs-
position. Dadurch ist der lageunabhängige Einbau des
Strömungssensors gegeben und der Rückfluss wird ver-
hindert.
Über eine Einstellschraube lassen sich die Schaltpunkte
einfach einstellen und fixieren. Die robuste mechanische
Ausführung lässt den Einsatz in rauer Umgebung zu.
Die Geräte sind wartungsfrei.
Durchflussmengen: 15 l/min, 25 l/min,
50 l/min, 100 l/min, 200 l/min.
Schnelle Ansprechzeit ≤ 10 ms.
Einfache Bedienung:
Schaltpunkte stufenlos (vor-)einstellbar.
Variabler Prozessanschluss R oder G.
Druckbereich bis 25 bar,
Mediumtemperatur bis 180 °C.
Alles im Fluss mit mechatroni-
schen Strömungssensoren.
Prozesssensoren

70. 69

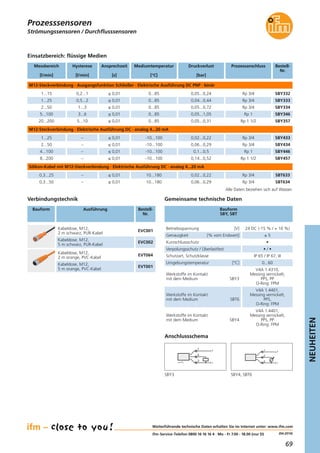

NEUHEITEN
(04.2014)
Strömungssensoren / Durchflusssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Gemeinsame technische Daten
Betriebsspannung [V] 24 DC (-15 % / + 10 %)
Genauigkeit [% vom Endwert] ± 5
Kurzschlussschutz •
Werkstoffe im Kontakt
mit dem Medium SBY3
V4A 1.4310,
Messing vernickelt,
PPS, PP
O-Ring: FPM
Werkstoffe im Kontakt
mit dem Medium SBT6
V4A 1.4401,
Messing vernickelt,
PPS,
O-Ring: FPM
Werkstoffe im Kontakt
mit dem Medium SBY4
V4A 1.4401,
Messing vernickelt,
PPS, PP
O-Ring: FPM
Umgebungstemperatur [°C] 0...60
Verpolungsschutz / Überlastfest • / •
Bauform
SBY, SBT
Schutzart, Schutzklasse IP 65 / IP 67, III
3
L+
L
1
4
Anschlussschema
Messbereich
[l/min]
Hysterese
[l/min]
Ansprechzeit
[s]
Mediumtemperatur
[°C]
Druckverlust
[bar]
Bestell-
Nr.
M12-Steckverbindung · Ausgangsfunktion Schließer · Elektrische Ausführung DC PNP · binär
1...15 0,2...1 ≤ 0,01 0...85 0,05...0,24 SBY332
Prozessanschluss
Rp 3/4
1...25 0,5...2 ≤ 0,01 0...85 0,04...0,44 SBY333Rp 3/4
2...50 1...3 ≤ 0,01 0...85 0,05...0,72 SBY334Rp 3/4
5...100 3...6 ≤ 0,01 0...85 0,05...1,05 SBY346Rp 1
20...200 5...10 ≤ 0,01 0...85 0,05...0,31 SBY357Rp 1 1/2
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
5 m schwarz, PUR-Kabel
EVC002
Kabeldose, M12,
2 m orange, PVC-Kabel
EVT064
Kabeldose, M12,
5 m orange, PVC-Kabel
EVT001
Einsatzbereich: flüssige Medien
Alle Daten beziehen sich auf Wasser.
M12-Steckverbindung · Elektrische Ausführung DC · analog 4...20 mA
1...25 – ≤ 0,01 -10...100 0,02...0,22 SBY433Rp 3/4
Silikon-Kabel mit M12-Steckverbindung · Elektrische Ausführung DC · analog 4...20 mA
0,3...25 – ≤ 0,01 10...180 0,02...0,22 SBT633Rp 3/4
0,3...50 – ≤ 0,01 10...180 0,06...0,29 SBT634Rp 3/4
2...50 – ≤ 0,01 -10...100 0,06...0,29 SBY434Rp 3/4
4...100 – ≤ 0,01 -10...100 0,1...0,5 SBY446Rp 1
8...200 – ≤ 0,01 -10...100 0,14...0,52 SBY457Rp 1 1/2
L+
L
1
2
3
SBY3 SBY4, SBT6
Prozesssensoren

71. 70

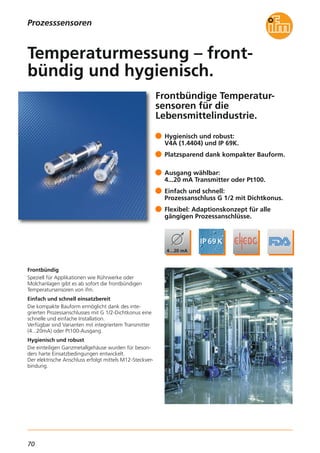

Prozesssensoren
Frontbündige Temperatur-
sensoren für die
Lebensmittelindustrie.
Frontbündig
Speziell für Applikationen wie Rührwerke oder
Molchanlagen gibt es ab sofort die frontbündigen
Temperatursensoren von ifm.
Einfach und schnell einsatzbereit
Die kompakte Bauform ermöglicht dank des inte-
grierten Prozessanschlusses mit G 1/2-Dichtkonus eine
schnelle und einfache Installation.
Verfügbar sind Varianten mit integriertem Transmitter
(4...20mA) oder Pt100-Ausgang.
Hygienisch und robust
Die einteiligen Ganzmetallgehäuse wurden für beson-
ders harte Einsatzbedingungen entwickelt.
Der elektrische Anschluss erfolgt mittels M12-Steckver-
bindung.
Hygienisch und robust:
V4A (1.4404) und IP 69K.
Platzsparend dank kompakter Bauform.
Ausgang wählbar:
4...20 mA Transmitter oder Pt100.
Einfach und schnell:
Prozessanschluss G 1/2 mit Dichtkonus.
Flexibel: Adaptionskonzept für alle
gängigen Prozessanschlüsse.
Temperaturmessung – front-
bündig und hygienisch.

72. 71
NEUHEITEN
(11.2014)
Prozesssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Temperatursensoren
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, 4-polig,
5 m orange, PVC-Kabel
EVT001
Kabeldose, M12, 4-polig,
2 m orange, PVC-Kabel
EVT064
Kabeldose, M12, 4-polig,
5 m orange, PVC-Kabel
EVT004
Kabeldose, M12, 4-polig,
2 m orange, PVC-Kabel
EVT067
Zubehör
Bauform Ausführung Bestell-
Nr.
Betriebsspannung [V DC] 18...32
Druckfestigkeit [bar] 0...16
Umgebungstemperatur [°C] -25...80
Gehäusewerkstoff
V4A
(1.4404),
PEAK
Weitere technische Daten
Maximaler Messbereich [°C] -50...140
Schutzart IP 69K
Einschweißadapter Kugel, G 1/2 E30055
Einschweißadapter Kragen, G 1/2 E30056
Rohrverschraubung, G 1/2 – DN25 SMS,
V4A / 316L / 1.4404
E33430
Verschlussstopfen, G 1/2,
V4A / 316L / 1.4435
E43308
Ansprechdynamik [s] 10 / 40
Rohrverschraubung,
G 1/2 I – DIN 11851 DN25
E43304
Rohrverschraubung,
G 1/2 I – DIN 11851 DN40
E43305
Klemmadapter,
G 1/2 I – Varivent D50
E43306
Klemmadapter,
G 1/2 I – Varivent D68
E43307
Prozessanschluss Temperaturbereich
[°C]
Temperaturtransmitter 4…20mA
G 1/2, frontbündig TA3597
Temperatursensor mit direkter PT100-Auswertung
G 1/2, frontbündig
0...100
-50...140 TM4599
Bestell-
Nr.
Klemmadapter G 1/2 I – Clamp 1"–1,5" E33401
Klemmadapter G 1/2 I – Clamp 2" E33402
Einschweißadapter,
zylindrisch, für Behälter, G 1/2
E43300
Einschweißadapter,
zylindrisch für Rohre, G 1/2
E43301

73. 72
Prozesssensoren
Schutzrohre für alle
gängigen Prozessanschlüsse
und Einbaulängen.
Warum ist ein Schutzrohr notwendig?
Aggressive Medien, hohe Drücke und Fließgeschwindig-
keiten erfordern den Einsatz von Schutzrohren. Diese
halten die Einflüsse vom Temperatursensor fern und er-
möglichen einen Austausch der Sensoren im laufenden
Prozess. Eine Kalibrierung des Sensors ist somit jeder-
zeit realisierbar.
Universell
Die ifm-Schutzrohre sind konstruktiv auf alle Temperatur-
fühler mit einem Durchmesser von 6 mm abgestimmt.
Marktübliche Prozessanschlüsse gewährleisten den Ein-
satz in Hygiene- und Industrieanwendungen.
Komfortabel: Sensorkalibrierung
ohne Prozessunterbrechung.
Speziell: Für Industrie- und
Hygieneanwendungen.
Robust: Sensorschutz bei rauen
Einsatzbedingungen.
Abgestimmt: Für alle Ø 6 mm
Temperaturfühler.
Flexibel: Einbaulängen von 30...330 mm.
Extra-Schutz für
Temperatursensoren.

74. 73

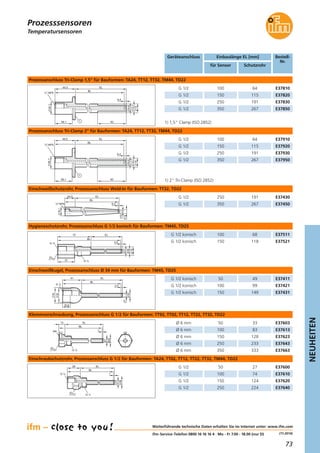

NEUHEITEN
(11.2014)
Prozesssensoren
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Temperatursensoren
Geräteanschluss Einbaulänge EL [mm]
für Sensor Schutzrohr
G 1/2 E37810100
G 1/2 E37820150
G 1/2 E37830250
G 1/2 E37850350
Bestell-
Nr.
G 1/2 E37910
G 1/2 E37920
G 1/2 E37930
G 1/2 E37950
G 1/2 E37430250
G 1/2 E37450350
Ø 6 mm E37603
Ø 6 mm E37613
Ø 6 mm E37623
Ø 6 mm E37643
Ø 6 mm E37663
G 1/2 konisch E37511
G 1/2 konisch E37521
G 1/2 konisch E37411
G 1/2 konisch E37421
G 1/2 konisch E37431
G 1/2 E37600
G 1/2 E37610
G 1/2 E37620
G 1/2 E37640
64
115
191
267
191
267
33
83
128
233
333
68
118
49
99
149
27
74
124
224
50
100
150
250
350
100
150
50
100
150
50
100
150
250
Prozessanschluss Tri-Clamp 1,5" für Bauformen: TA24, TT12, TT32, TM44, TD22
Prozessanschluss Tri-Clamp 2" für Bauformen: TA24, TT12, TT32, TM44, TD22
Einschweißschutzrohr, Prozessanschluss Weld-In für Bauformen: TT32, TD22
Klemmverschraubung, Prozessanschluss G 1/2 für Bauformen: TT92, TT02, TT12, TT22, TT32, TD22
Hygieneschutzrohr, Prozessanschluss G 1/2 konisch für Bauformen: TM45, TD25
Einschweißkugel, Prozessanschluss Ø 34 mm für Bauformen: TM45, TD25
Einschraubschutzrohr, Prozessanschluss G 1/2 für Bauformen: TA24, TT02, TT12, TT22, TT32, TM44, TD22
63
EL
BL
6,4
44,5
12,7
6,6
19
38,1 1
26,7
½" NPS
63
EL
BL
6,4
44,5
12,7
6,6
19
38,1
1
26,7
½" NPS
38,1
44,5 EL
BL
6,4
6,6
16
½" NPS
7
9
27 G ½
EL
BL
13
1M4
27
G ½
G ½
9
7
18
72 EL
BL
2,5
37
2,5
41 EL
BL
G ½
7
9
30
34
16,6
27
G ½
G ½
28 EL
BL
1
9
7
1) 1,5" Clamp (ISO 2852)
1) 2" Tri-Clamp (ISO 2852)
100
150
250
350
64
115
191
267

75. 74

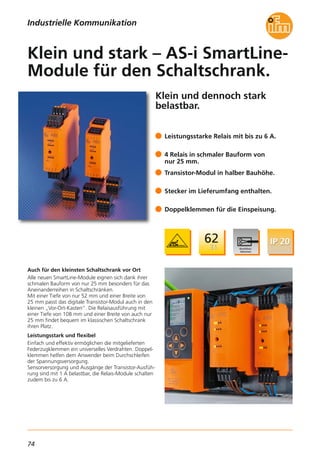

Klein und dennoch stark
belastbar.
Auch für den kleinsten Schaltschrank vor Ort
Alle neuen SmartLine-Module eignen sich dank ihrer
schmalen Bauform von nur 25 mm besonders für das
Aneinanderreihen in Schaltschränken.
Mit einer Tiefe von nur 52 mm und einer Breite von
25 mm passt das digitale Transistor-Modul auch in den
kleinen „Vor-Ort-Kasten“. Die Relaisausführung mit
einer Tiefe von 108 mm und einer Breite von auch nur
25 mm findet bequem im klassischen Schaltschrank
ihren Platz.
Leistungsstark und flexibel
Einfach und effektiv ermöglichen die mitgelieferten
Federzugklemmen ein universelles Verdrahten. Doppel-
klemmen helfen dem Anwender beim Durchschleifen
der Spannungsversorgung.
Sensorversorgung und Ausgänge der Transistor-Ausfüh-
rung sind mit 1 A belastbar, die Relais-Module schalten
zudem bis zu 6 A.
Leistungsstarke Relais mit bis zu 6 A.
4 Relais in schmaler Bauform von
nur 25 mm.
Transistor-Modul in halber Bauhöhe.
Stecker im Lieferumfang enthalten.
Doppelklemmen für die Einspeisung.
Klein und stark – AS-i SmartLine-
Module für den Schaltschrank.
Industrielle Kommunikation

76. 75

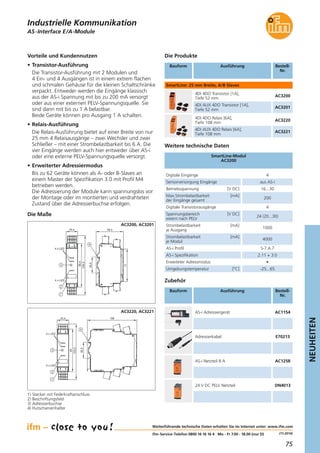

NEUHEITEN
(11.2014)
Die Produkte
Bestell-
Nr.
4DI 4DO Transistor [1A],
Tiefe 52 mm
AC3200
4DI AUX 4DO Transistor [1A],
Tiefe 52 mm
AC3201
4DI 4DO Relais [6A],
Tiefe 108 mm
AC3220
4DI AUX 4DO Relais [6A],
Tiefe 108 mm
AC3221
Die Maße
10825,4
93
123,2
1
4 x LED
4 x LED
3
2
4
35,5
AC3220, AC3221
Betriebsspannung [V DC] 16...30
Sensorversorgung Eingänge aus AS-i
Digitale Eingänge 4
Max.Strombelastbarkeit [mA]
der Eingänge gesamt
200
Strombelastbarkeit [mA]
je Ausgang
1000
Strombelastbarkeit [mA]
je Modul
4000
AS-i Profil S-7.A.7
AS-i Spezifikation 2.11 + 3.0
Erweiteter Adressmodus •
Umgebungstemperatur [°C] -25...65
Spannungsbereich [V DC]
extern nach PELV
24 (20...30)
Digitale Transistorausgänge 4
SmartLine-Modul
AC3200
AS-Interface E/A-Module
Industrielle Kommunikation
Bauform Ausführung
Weitere technische Daten
SmartLine: 25 mm Breite, A/B Slaves
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Zubehör
Bestell-
Nr.
AS-i Adressiergerät AC1154
Bauform Ausführung
Adressierkabel E70213
AS-i Netzteil 8 A AC1258
24 V DC PELV Netzteil DN4013
Vorteile und Kundennutzen
• Transistor-Ausführung
Die Transistor-Ausführung mit 2 Modulen und
4 Ein- und 4 Ausgängen ist in einem extrem flachen
und schmalen Gehäuse für die kleinen Schaltschränke
verpackt. Entweder werden die Eingänge klassisch
aus der AS-i Spannung mit bis zu 200 mA versorgt
oder aus einer externen PELV-Spannungsquelle. Sie
sind dann mit bis zu 1 A belastbar.
Beide Geräte können pro Ausgang 1 A schalten.
• Relais-Ausführung
Die Relais-Ausführung bietet auf einer Breite von nur
25 mm 4 Relaisausgänge – zwei Wechsler und zwei
Schließer – mit einer Strombelastbarkeit bis 6 A. Die
vier Eingänge werden auch hier entweder über AS-i
oder eine externe PELV-Spannungsquelle versorgt.
• Erweiterter Adressiermodus
Bis zu 62 Geräte können als A- oder B-Slaves an
einem Master der Spezifikation 3.0 mit Profil M4
betrieben werden.
Die Adressierung der Module kann spannungslos vor
der Montage oder im montierten und verdrahteten
Zustand über die Adressierbuchse erfolgen.
1) Stecker mit Federkraftanschluss
2) Beschriftungsfeld
3) Adressierbuchse
4) Hutschienenhalter
25,4
95,4
129,3
1
4 x LED
4 x LED
3
2
59,3
71
4
35,5
AC3200, AC3201

77. 76

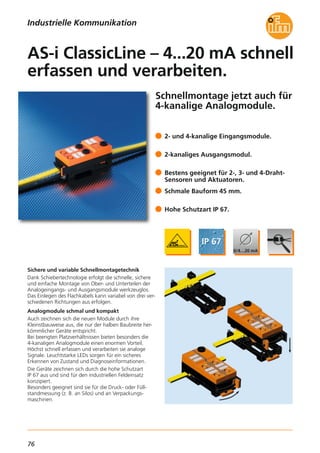

Schnellmontage jetzt auch für
4-kanalige Analogmodule.
Sichere und variable Schnellmontagetechnik
Dank Schiebertechnologie erfolgt die schnelle, sichere
und einfache Montage von Ober- und Unterteilen der
Analogeingangs- und Ausgangsmodule werkzeuglos.
Das Einlegen des Flachkabels kann variabel von drei ver-
schiedenen Richtungen aus erfolgen.
Analogmodule schmal und kompakt
Auch zeichnen sich die neuen Module durch ihre
Kleinstbauweise aus, die nur der halben Baubreite her-
kömmlicher Geräte entspricht.
Bei beengten Platzverhältnissen bieten besonders die
4-kanaligen Analogmodule einen enormen Vorteil.
Höchst schnell erfassen und verarbeiten sie analoge
Signale. Leuchtstarke LEDs sorgen für ein sicheres
Erkennen von Zustand und Diagnoseinformationen.
Die Geräte zeichnen sich durch die hohe Schutzart
IP 67 aus und sind für den industriellen Feldeinsatz
konzipiert.
Besonders geeignet sind sie für die Druck- oder Füll-
standmessung (z. B. an Silos) und an Verpackungs-
maschinen.
2- und 4-kanalige Eingangsmodule.
2-kanaliges Ausgangsmodul.
Bestens geeignet für 2-, 3- und 4-Draht-
Sensoren und Aktuatoren.
Schmale Bauform 45 mm.
Hohe Schutzart IP 67.
AS-i ClassicLine – 4...20 mA schnell
erfassen und verarbeiten.
Industrielle Kommunikation

78. 77

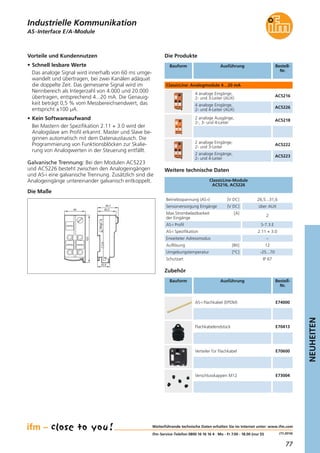

NEUHEITEN
(11.2014)
Die Produkte
Bestell-
Nr.
4 analoge Eingänge,
2- und 3-Leiter (AUX)
AC5216
4 analoge Eingänge,
2- und 4-Leiter (AUX)
AC5226
2 analoge Ausgänge,
2-, 3- und 4-Leiter
AC5218
2 analoge Eingänge,
2- und 3-Leiter
AC5222
2 analoge Eingänge,
2- und 4-Leiter
AC5223
Die Maße
45
103
40,2
44,7
25,8
Sensorversorgung Eingänge [V DC] über AUX
Betriebsspannung (AS-i) [V DC] 26,5...31,6
Max.Strombelastbarkeit [A]
der Eingänge
2
Erweiteter Adressmodus –
Auflösung [Bit] 12
Umgebungstemperatur [°C] -25...70
Schutzart IP 67
AS-i Spezifikation 2.11 + 3.0
AS-i Profil S-7.3.E
ClassicLine-Module
AC5216, AC5226
AS-Interface E/A-Module
Industrielle Kommunikation
Bauform Ausführung
Weitere technische Daten
ClassicLine: Analogmodule 4…20 mA
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Zubehör
Bestell-
Nr.
AS-i Flachkabel (EPDM) E74000
Bauform Ausführung
Flachkabelendstück E70413
Verteiler für Flachkabel E70600
Verschlusskappen M12 E73004
Vorteile und Kundennutzen
• Schnell lesbare Werte
Das analoge Signal wird innerhalb von 60 ms umge-
wandelt und übertragen, bei zwei Kanälen adäquat
die doppelte Zeit. Das gemessene Signal wird im
Nennbereich als Integerzahl von 4.000 und 20.000
übertragen, entsprechend 4...20 mA. Die Genauig-
keit beträgt 0,5 % vom Messbereichsendwert, das
entspricht ±100 μA.
• Kein Softwareaufwand
Bei Mastern der Spezifikation 2.11 + 3.0 wird der
Analogslave am Profil erkannt. Master und Slave be-
ginnen automatisch mit dem Datenaustausch. Die
Programmierung von Funktionsblöcken zur Skalie-
rung von Analogwerten in der Steuerung entfällt.
Galvanische Trennung: Bei den Modulen AC5223
und AC5226 besteht zwischen den Analogeingängen
und AS-i eine galvanische Trennung. Zusätzlich sind die
Analogeingänge untereinander galvanisch entkoppelt.

79. 78

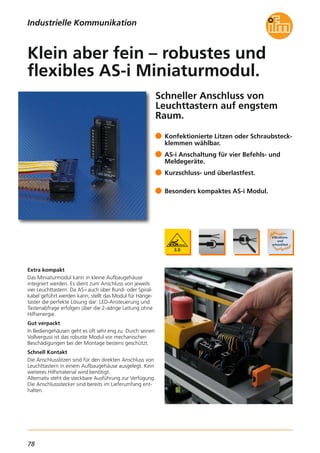

Schneller Anschluss von
Leuchttastern auf engstem
Raum.
Extra kompakt
Das Miniaturmodul kann in kleine Aufbaugehäuse
integriert werden. Es dient zum Anschluss von jeweils
vier Leuchttastern. Da AS-i auch über Rund- oder Spiral-
kabel geführt werden kann, stellt das Modul für Hänge-
taster die perfekte Lösung dar: LED-Ansteuerung und
Tastenabfrage erfolgen über die 2-adrige Leitung ohne
Hilfsenergie.
Gut verpackt
In Bediengehäusen geht es oft sehr eng zu. Durch seinen
Vollverguss ist das robuste Modul vor mechanischen
Beschädigungen bei der Montage bestens geschützt.
Schnell Kontakt
Die Anschlusslitzen sind für den direkten Anschluss von
Leuchttastern in einem Aufbaugehäuse ausgelegt. Kein
weiteres Hilfsmaterial wird benötigt.
Alternativ steht die steckbare Ausführung zur Verfügung.
Die Anschlussstecker sind bereits im Lieferumfang ent-
halten.
Konfektionierte Litzen oder Schraubsteck-
klemmen wählbar.
AS-i Anschaltung für vier Befehls- und
Meldegeräte.
Kurzschluss- und überlastfest.
Besonders kompaktes AS-i Modul.
Klein aber fein – robustes und
flexibles AS-i Miniaturmodul.
Industrielle Kommunikation

80. 79

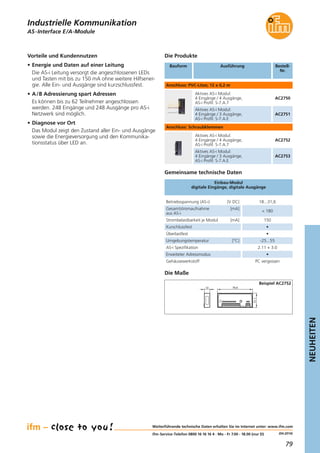

NEUHEITEN
(04.2014)
Die Produkte
Bestell-
Nr.
Aktives AS-i Modul:
4 Eingänge / 4 Ausgänge,
AS-i Profil: S-7.A.7
AC2750
Aktives AS-i Modul:
4 Eingänge / 3 Ausgänge,
AS-i Profil: S-7.A.E
AC2751
Aktives AS-i Modul:
4 Eingänge / 4 Ausgänge,
AS-i Profil: S-7.A.7
AC2752
Aktives AS-i Modul:
4 Eingänge / 3 Ausgänge,
AS-i Profil: S-7.A.E
AC2753
Die Maße
12 76,6
31,1
Beispiel AC2752
Vorteile und Kundennutzen
• Energie und Daten auf einer Leitung
Die AS-i Leitung versorgt die angeschlossenen LEDs
und Tasten mit bis zu 150 mA ohne weitere Hilfsener-
gie. Alle Ein- und Ausgänge sind kurzschlussfest.
• A/B Adressierung spart Adressen
Es können bis zu 62 Teilnehmer angeschlossen
werden. 248 Eingänge und 248 Ausgänge pro AS-i
Netzwerk sind möglich.
• Diagnose vor Ort
Das Modul zeigt den Zustand aller Ein- und Ausgänge
sowie die Energieversorgung und den Kommunika-
tionsstatus über LED an.
Betriebsspannung (AS-i) [V DC] 18...31,6
Gesamtstromaufnahme [mA]
aus AS-i
< 180
Überlastfest •
Umgebungstemperatur [°C] -25...55
AS-i Spezifikation 2.11 + 3.0
Erweiteter Adressmodus •
Gehäusewerkstoff PC vergossen
Kurschlussfest •
Strombelastbarkeit je Modul [mA] 150
Einbau-Modul
digitale Eingänge, digitale Ausgänge
AS-Interface E/A-Module
Industrielle Kommunikation
Bauform Ausführung
Gemeinsame technische Daten
Anschluss: PVC-Litze; 12 x 0,2 m
Anschluss: Schraubklemmen
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

81. 80
Einfach wie beim Smartphone.
Individuelle Anbindung an die
SPS durch nachladbare Apps.
Bis jetzt:
aufwendige Programmierung
Moderne Sensoren bieten immer mehr intelligente
Funktionen, die auch über Schnittstellen wie IO-Link
oder TCP/IP der SPS zur Verfügung stehen können.
Um diese auch zu nutzen, muss der SPS-Programmierer
die Funktionalitäten individuell in seiner SPS umsetzen.
Dies ist sehr zeit- und kostenintensiv, insbesondere bei
der Realisierung der benötigten Benutzerschnittstellen.
Ab jetzt:
fit für Industrie 4.0 – ifm System Solutions
Mit den neuen ifm System Solution Apps hat ifm
electronic ein einfach zu erstellendes System entwickelt.
Damit werden die Prozessdaten unterschiedlichster Sen-
soren auf gängige Feldbussysteme übertragen und ihre
Parameter auf einfache Weise zugänglich gemacht.
Diese maßgeschneiderten Apps können ohne Program-
miersoftware auf das ifm Feldbus-Gateway geladen
werden.
Schnelle und einfache Integration von
intelligenten Sensoren in die SPS-Welt.
Komfortable Web-Konfiguration statt zeit-
und kostenintensiver Programmierung.
Keine spezielle PC-Software erforderlich,
ein Internet-Browser ist ausreichend.
SPS-Anbindung über Feldbus-Protokolle
Profinet, Profibus, EtherNet/IP und andere.
Smarte Zusatzfunktionen, die auf die
ausgewählte Sensorik zugeschnitten sind.
Industrie 4.0 leicht gemacht – Apps
statt teurer Programmierung.
Industrielle Kommunikation

82. 81

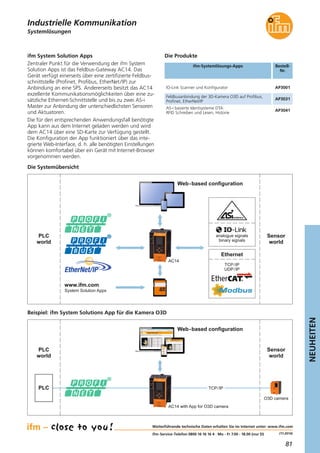

NEUHEITEN
(11.2014)
Die Produkte
Bestell-
Nr.
IO-Link Scanner und Konfigurator AP3001
Feldbusanbindung der 3D-Kamera O3D auf Profibus,
Profinet, EtherNet/IP
AP3031
AS-i basierte Identsysteme DTA:
RFID Schreiben und Lesen, Historie
AP3041
Systemlösungen
Industrielle Kommunikation
ifm-Systemlösungs-Apps
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
ifm System Solution Apps
Zentraler Punkt für die Verwendung der ifm System
Solution Apps ist das Feldbus-Gateway AC14. Das
Gerät verfügt einerseits über eine zertifizierte Feldbus-
schnittstelle (Profinet, Profibus, EtherNet/IP) zur
Anbindung an eine SPS. Andererseits besitzt das AC14
exzellente Kommunikationsmöglichkeiten über eine zu-
sätzliche Ethernet-Schnittstelle und bis zu zwei AS-i
Master zur Anbindung der unterschiedlichsten Sensoren
und Aktuatoren.
Die für den entsprechenden Anwendungsfall benötigte
App kann aus dem Internet geladen werden und wird
dem AC14 über eine SD-Karte zur Verfügung gestellt.
Die Konfiguration der App funktioniert über das inte-
grierte Web-Interface, d. h. alle benötigten Einstellungen
können komfortabel über ein Gerät mit Internet-Browser
vorgenommen werden.
Die Systemübersicht
Web-based configuration
PLC
world
Sensor
world
www.ifm.com
System Solution Apps
AC14
analogue signals
binary signals
Ethernet
TCP/IP
UDP/IP
Beispiel: ifm System Solutions App für die Kamera O3D
Web-based configuration
AC14 with App for O3D camera
PLC
world
Sensor
world
PLC TCP/IP
O3D camera

83. 82
Umfangreiche Auswahl an
Schnittstellen.
Neu: TCP/IP-Variante.
Immer wissen, was läuft
ifm electronic hat RFID-Systeme auf den Markt
gebracht, die
• im Preis- / Leistungsverhältnis,
• in der einfachen Montage und
• in ihrer Robusheit
unschlagbar sind.
Dieses Produktsortiment bietet nun neue Funktionen
für Profibus, Profinet, EtherNet/IP und TCP/IP.
Große Antennenauswahl
Neu sind auch die robusten Antennen der Bauform
M12, M30 und Quaderbauform, insbesondere für die
Automatisierungs- und Fördertechnik.
Industrietaugliche M12-Anschlüsse und Verbindungs-
technik von ifm electronic garantieren einen schnellen
und zuverlässigen Anschluss von Antennen und Sen-
soren.
Integrierter Webserver für Geräte-Setup,
Diagnose und Monitoring.
Anbindung von RFID-Antennen, Sensoren
oder Aktuatoren.
Robuste RFID-Antennen mit hohem
Schreib-Lese-Abstand.
RFID-Antennen für den bündigen und
nicht bündigen Einbau.
Einfacher Anschluss der Antennen über
Verbindungsleitungen bis zu 20 m.
Einfach, günstig und flexibel:
RFID zur Maschinensteuerung.
Identifikationssysteme

84. 83

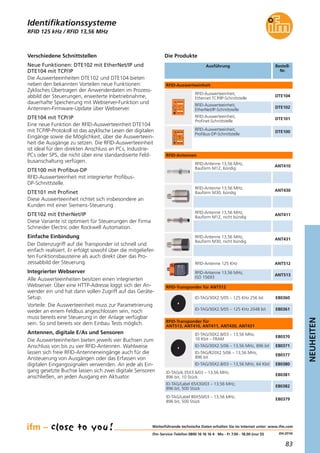

NEUHEITEN
(04.2014)
RFID 125 kHz / RFID 13,56 MHz
Verschiedene Schnittstellen
Neue Funktionen: DTE102 mit EtherNet/IP und
DTE104 mit TCP/IP
Die Auswerteeinheiten DTE102 und DTE104 bieten
neben den bekannten Vorteilen neue Funktionen:
Zyklisches Übertragen der Anwenderdaten im Prozess-
abbild der Steuerungen, erweiterte Inbetriebnahme,
dauerhafte Speicherung mit Webserver-Funktion und
Antennen-Firmware-Update über Webserver.
DTE104 mit TCP/IP
Eine neue Funktion der RFID-Auswerteeinheit DTE104
mit TCP/IP-Protokoll ist das azyklische Lesen der digitalen
Eingänge sowie die Möglichkeit, über die Auswerteein-
heit die Ausgänge zu setzen. Die RFID-Auswerteeinheit
ist ideal für den direkten Anschluss an PCs, Industrie-
PCs oder SPS, die nicht über eine standardisierte Feld-
busanschaltung verfügen.
DTE100 mit Profibus-DP
RFID-Auswerteeinheit mit integrierter Profibus-
DP-Schnittstelle.
DTE101 mit Profinet
Diese Auswerteeinheit richtet sich insbesondere an
Kunden mit einer Siemens-Steuerung .
DTE102 mit EtherNet/IP
Diese Variante ist optimiert für Steuerungen der Firma
Schneider Electric oder Rockwell Automation.
Einfache Einbindung
Der Datenzugriff auf die Transponder ist schnell und
einfach realisiert. Er erfolgt sowohl über die mitgeliefer-
ten Funktionsbausteine als auch direkt über das Pro-
zessabbild der Steuerung.
Integrierter Webserver
Alle Auswerteeinheiten besitzen einen integrierten
Webserver. Über eine HTTP-Adresse loggt sich der An-
wender ein und hat dann vollen Zugriff auf das Geräte-
Setup.
Vorteile: Die Auswerteeinheit muss zur Parametrierung
weder an einem Feldbus angeschlossen sein, noch
muss bereits eine Steuerung in der Anlage verfügbar
sein. So sind bereits vor dem Einbau Tests möglich.
Antennen, digitale E/As und Sensoren
Die Auswerteeinheiten bieten jeweils vier Buchsen zum
Anschluss von bis zu vier RFID-Antennen. Wahlweise
lassen sich freie RFID-Antenneneingänge auch für die
Ansteuerung von Ausgängen oder das Erfassen von
digitalen Eingangssignalen verwenden. An jede als Ein-
gang gesetzte Buchse lassen sich zwei digitale Sensoren
anschließen, an jeden Ausgang ein Aktuator.
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Identifikationssysteme
Ausführung Bestell-
Nr.
DTE102
RFID-Auswerteeinheit,
EtherNet/IP-Schnittstelle
DTE104
RFID-Auswerteeinheit,
Ethernet TCP/IP-Schnittstelle
DTE101
RFID-Auswerteeinheit,
Profinet-Schnittstelle
ANT512RFID-Antenne 125 KHz
ANT513
RFID-Antenne 13,56 MHz,
ISO 15693
E80360ID-TAG/30X2.5/05 – 125 KHz 256 bit
E80361ID-TAG/30X2.5/05 – 125 KHz 2048 bit
E80370
ID-TAG/30X2.8/03 – 13,56 MHz,
16 Kbit – FRAM
E80371ID-TAG/30X2.5/06 – 13,56 MHz, 896 bit
E80377
ID-TAG/R20X2.5/06 – 13,56 MHz,
896 bit
RFID-Auswerteeinheit
RFID-Antennen
Die Produkte
DTE100
RFID-Auswerteeinheit,
Profibus-DP-Schnittstelle
RFID-Transponder für ANT512
ANT410
RFID-Antenne 13,56 MHz,
Bauform M12, bündig
ANT430
RFID-Antenne 13,56 MHz,
Bauform M30, bündig
ANT411
RFID-Antenne 13,56 MHz,
Bauform M12, nicht bündig
ANT431
RFID-Antenne 13,56 MHz,
Bauform M30, nicht bündig
E80380ID-TAG/30X2.8/03 – 13,56 MHz, 64 Kbit
E80381
ID-TAG/4.35X3.6/03 – 13,56 MHz,
896 bit, 10 Stück
E80382
ID-TAG/Label 65X30/03 – 13,56 MHz,
896 bit, 500 Stück
E80379
ID-TAG/Label 80X50/03 – 13,56 MHz,
896 bit, 500 Stück
RFID-Transponder für
ANT513, ANT410, ANT411, ANT430, ANT431

85. 84

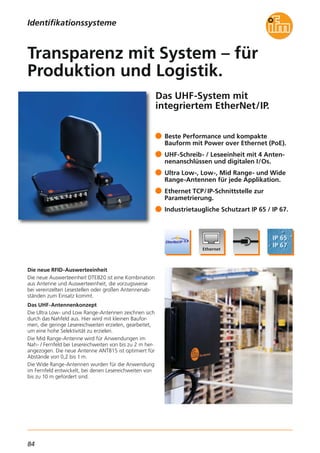

Das UHF-System mit
integriertem EtherNet/IP.
Die neue RFID-Auswerteeinheit
Die neue Auswerteeinheit DTE820 ist eine Kombination
aus Antenne und Auswerteeinheit, die vorzugsweise
bei vereinzelten Lesestellen oder großen Antennenab-
ständen zum Einsatz kommt.
Das UHF-Antennenkonzept
Die Ultra Low- und Low Range-Antennen zeichnen sich
durch das Nahfeld aus. Hier wird mit kleinen Baufor-
men, die geringe Lesereichweiten erzielen, gearbeitet,
um eine hohe Selektivität zu erzielen.
Die Mid Range-Antenne wird für Anwendungen im
Nah- / Fernfeld bei Lesereichweiten von bis zu 2 m her-
angezogen. Die neue Antenne ANT815 ist optimiert für
Abstände von 0,2 bis 1 m.
Die Wide Range-Antennen wurden für die Anwendung
im Fernfeld entwickelt, bei denen Lesereichweiten von
bis zu 10 m gefordert sind.
Beste Performance und kompakte
Bauform mit Power over Ethernet (PoE).
UHF-Schreib- / Leseeinheit mit 4 Anten-
nenanschlüssen und digitalen I/Os.
Ultra Low-, Low-, Mid Range- und Wide
Range-Antennen für jede Applikation.
Ethernet TCP/IP-Schnittstelle zur
Parametrierung.
Industrietaugliche Schutzart IP 65 / IP 67.
Transparenz mit System – für
Produktion und Logistik.
Identifikationssysteme

86. 85

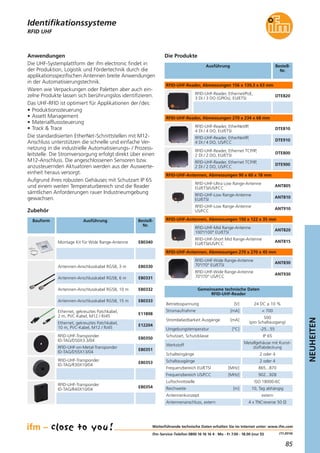

NEUHEITEN
(11.2014)
RFID UHF
Anwendungen
Die UHF-Systemplattform der ifm electronic findet in
der Produktion, Logistik und Fördertechnik durch die
applikationsspezifischen Antennen breite Anwendungen
in der Automatisierungstechnik.
Waren wie Verpackungen oder Paletten aber auch ein-
zelne Produkte lassen sich berührungslos identifizieren.
Das UHF-RFID ist optimiert für Applikationen der /des:
• Produktionssteuerung
• Assett Management
• Materialflusssteuerung
• Track & Trace
Die standardisierten EtherNet-Schnittstellen mit M12-
Anschluss unterstützen die schnelle und einfache Ver-
netzung in die industrielle Automatisierungs- / Prozess-
leitstelle. Die Stromversorgung erfolgt direkt über einen
M12-Anschluss. Die angeschlossenen Sensoren bzw.
anzusteuernden Aktuatoren werden aus der Auswerte-
einheit heraus versorgt.
Aufgrund ihres robusten Gehäuses mit Schutzart IP 65
und einem weiten Temperaturbereich sind die Reader
sämtlichen Anforderungen rauer Industrieumgebung
gewachsen.
Ausführung Bestell-
Nr.
Die Produkte
Bauform Ausführung Bestell-
Nr.
Zubehör
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
DTE810
RFID-UHF-Reader, EtherNet/IP,
4 DI / 4 DO, EU/ETSI
DTE910
RFID-UHF-Reader, EtherNet/IP,
4 DI / 4 DO, US/FCC
ANT805
RFID-UHF-Ultra Low Range-Antenne
EU/ETSI/US/FCC
ANT810
RFID-UHF-Low Range-Antenne
EU/ETSI
ANT820
RFID-UHF-Mid Range-Antenne
100°/100° EU/ETSI
ANT815
RFID-UHF-Short Mid Range-Antenne
EU/ETSI/US/FCC
ANT830
RFID-UHF-Wide Range-Antenne
70°/70° EU/ETSI
ANT910
RFID-UHF-Low Range-Antenne
US/FCC
ANT930
RFID-UHF-Wide Range-Antenne
70°/70° US/FCC
RFID-UHF-Reader, Abmessungen 270 x 234 x 68 mm
RFID-UHF-Antennen, Abmessungen 90 x 60 x 18 mm
DTE820
RFID-UHF-Reader, Ethernet/PoE,
3 DI / 3 DO (GPIOs), EU/ETSI
RFID-UHF-Reader, Abmessungen 156 x 139,3 x 63 mm
DTE800
RFID-UHF-Reader, Ethernet TCP/IP,
2 DI / 2 DO, EU/ETSI
DTE900
RFID-UHF-Reader, Ethernet TCP/IP,
2 DI / 2 DO, US/FCC
RFID-UHF-Antennen, Abmessungen 150 x 122 x 35 mm
RFID-UHF-Antennen, Abmessungen 270 x 270 x 45 mm
Gemeinsame technische Daten
RFID-UHF-Reader
Betriebsspannung [V] 24 DC ± 10 %
Strombelastbarkeit Ausgänge [mA]
500
(pro Schaltausgang)
Stromaufnahme [mA] < 700
Umgebungstemperatur [°C] -25...55
Schutzart, Schutzklasse IP 65
Werkstoff
Metallgehäuse mit Kunst-
stoffabdeckung
Schalteingänge 2 oder 4
Schaltausgänge 2 oder 4
Frequenzbereich EU/ETSI [MHz] 865...870
Frequenzbereich US/FCC [MHz] 902...928
Luftschnittstelle ISO 18000-6C
Reichweite [m] 10, Tag abhängig
Antennenkonzept extern
Antennenanschluss, extern 4 x TNCreverse 50 Ω
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12 / RJ45
E11898
Ethernet, gekreuztes Patchkabel,
10 m, PVC-Kabel, M12 / RJ45
E12204
RFID-UHF-Transponder
ID-TAG/D50X3.3/04
E80350
RFID-UHF-on-Metal-Transponder
ID-TAG/D55X13/04
E80351
RFID-UHF-Transponder
ID-TAG/R30X10/04
E80353
RFID-UHF-Transponder
ID-TAG/R40X10/04
E80354
Montage Kit für Wide Range-Antenne E80340
Antennen-Anschlusskabel RG58, 3 m E80330
Antennen-Anschlusskabel RG58, 6 m E80331
Antennen-Anschlusskabel RG58, 10 m E80332
Antennen-Anschlusskabel RG58, 15 m E80333
Identifikationssysteme

87. 86

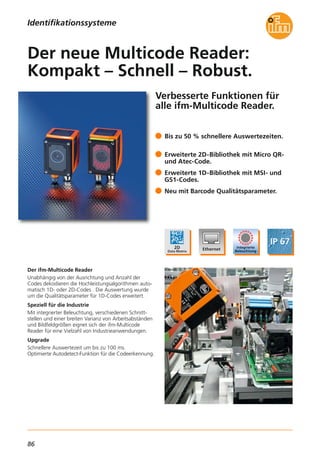

Verbesserte Funktionen für
alle ifm-Multicode Reader.
Der ifm-Multicode Reader
Unabhängig von der Ausrichtung und Anzahl der
Codes dekodieren die Hochleistungsalgorithmen auto-
matisch 1D- oder 2D-Codes . Die Auswertung wurde
um die Qualitätsparameter für 1D-Codes erweitert.
Speziell für die Industrie
Mit integrierter Beleuchtung, verschiedenen Schnitt-
stellen und einer breiten Varianz von Arbeitsabständen
und Bildfeldgrößen eignet sich der ifm-Multicode
Reader für eine Vielzahl von Industrieanwendungen.
Upgrade
Schnellere Auswertezeit um bis zu 100 ms.
Optimierte Autodetect-Funktion für die Codeerkennung.
Bis zu 50 % schnellere Auswertezeiten.
Erweiterte 2D-Bibliothek mit Micro QR-
und Atec-Code.
Erweiterte 1D-Bibliothek mit MSI- und
GS1-Codes.
Neu mit Barcode Qualitätsparameter.
Der neue Multicode Reader:
Kompakt – Schnell – Robust.
Identifikationssysteme

88. 87
NEUHEITEN
(11.2014)
Codeleser 1D/2D
Sensorart:
CMOS-Bildsensor S/W, VGA-Auflösung 640 x 480
Lesbare 2D-Codes
ECC200, PDF-417, QR, Micro QR, Aztec
Lesbare 1D-Codes
Interleaved 2-of-5, Industrial 2-of-5, Code 39
Code 128, Pharmacode, Code 93, Codabar
EAN13, EAN13-Add-On 2, EAN13-Add-On 5
EAN8, EAN8-Add-On 2, EAN8-Add-On 5
UPC-A, UPC-A Add-On 2, UPC-A Add-On 5
UPC-E, UPC-E Add-On 2, UPC-E Add-On 5
GS1 DataBar Omnidirectional, GS1 DataBar Truncated
GS1 DataBar Stacked, GS1 DataBar Stacked Omni
GS1 DataBar Limited, GS1 DataBar Expanded
GS1 DataBar Expanded Stacked
Breites Anwendungsspektrum
Der ifm-Multicode Reader findet in der Industrie ein
breites Anwendungsspektrum. Die Produktverfolgung,
Produktionssteuerung oder auch die Produktidentifika-
tion übernimmt er in unterschiedlichsten Bereichen:
Sei es die Automobil-, Elektronik- und Lebensmittel
industrie, die Fördertechnik oder in Werkzeug- und
Druckmaschinen. Dazu erlauben die standardisierten
Prozessschnittstellen RS-232, Ethernet TCP/IP und
EtherNet/IP eine schnelle und einfache Integration in
die industrielle Steuerungstechnik.
Bauform Ausführung Bestell-
Nr.
Zubehör
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Identifikationssysteme
Bediensoftware für Multicode Reader E2I200
OPC-Server für Multicode Reader E2I210
Montageset VA zur Montage auf
Haltestange, Ø 12 mm
E2D110
Montageset VA zur Montage auf
Haltestange, Ø 14 mm
E2D112
Klemmzylinder,
Edelstahl VA, Ø 12 mm
E21110
Klemmzylinder,
Edelstahl VA, Ø 14 mm
E21109
Klemmschalenverbinder,
Edelstahl VA
E21076
Diffusorschutzscheibe E21165
Kunststoffschutzscheibe E21166
Glasschutzscheibe E21168
Laserschutzscheibe E21169
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m, PUR-Kabel, 8-polig
E11950
Kabeldose, M12,
5 m, PUR-Kabel, 8-polig
E11807
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12 / RJ45
E11898
Ethernet, Patchkabel abgeschirmt,
2 m, PUR-Kabel, M12 / RJ45
E12090
Ethernet, gekreuztes Patchkabel,
10 m, PVC-Kabel, M12 / RJ45
E12204
Ethernet, gekreuztes Patchkabel,
20 m, PVC-Kabel, M12 / RJ45
E12205
Gemeinsame technische Daten
Betriebsspannung [V] 24 DC ± 10 %
Strombelastbarkeit [mA] 100 (pro Schaltausgang)
Stromaufnahme [mA] < 300
Umgebungstemperatur [°C] -10...50
Schutzart, Schutzklasse IP 67, III
Gehäuse
Werkstoff Frontscheibe
LED-Fenster
Zinkdruckguss
Glas
Polycarbonat
Trigger
extern,
24 V PNP intern,
RS-232, TCP/IP,
EtherNet/IP
Schaltausgänge (konfigurierbar)
max. 2 (konfigurierbar),
100 mA
Anschluss externe Beleuchtung 24 V DC PNP
Parametrier- /
Prozessdatenschnittstelle
Ethernet 10Base-T /
100Base-TX, RS-232,
EtherNet/IP
Abmessungen [mm] 80 x 42 x 53,5
Bewegungsgeschwindigkeit [m/s] ≤ 7
Bildfeldgröße [mm] Rotlicht
50 75 100
Arbeitsabstand [mm] Bestell-
Nr.
O2I30020 x 14
O2I30246 x 32
28 x 20
61 x 44
36 x 26
77 x 56
200
68 x 50
140 x 100
Bildfeldgröße [mm] Infrarot
O2I30120 x 14
O2I30346 x 32
28 x 20
61 x 44
36 x 26
77 x 56
68 x 50
140 x 100
Bildfeldgröße [mm] Rotlicht
200 400 1000
Arbeitsabstand [mm] Bestell-
Nr.
O2I30440 x 30 80 x 60 200 x 150
2000
400 x 300
Bildfeldgröße [mm] Infrarot
O2I30540 x 30 80 x 60 200 x 150 400 x 300

89. 88

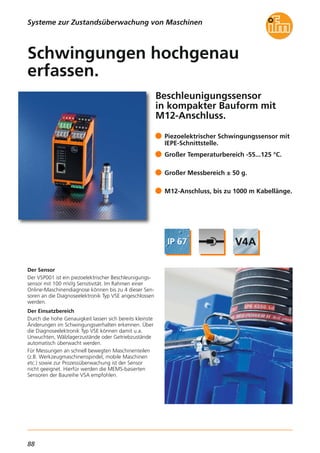

Beschleunigungssensor
in kompakter Bauform mit
M12-Anschluss.
Der Sensor
Der VSP001 ist ein piezoelektrischer Beschleunigungs-
sensor mit 100 mV/g Sensitivität. Im Rahmen einer
Online-Maschinendiagnose können bis zu 4 dieser Sen-
soren an die Diagnoseelektronik Typ VSE angeschlossen
werden.
Der Einsatzbereich
Durch die hohe Genauigkeit lassen sich bereits kleinste
Änderungen im Schwingungsverhalten erkennen. Über
die Diagnoseelektronik Typ VSE können damit u.a.
Unwuchten, Wälzlagerzustände oder Getriebzustände
automatisch überwacht werden.
Für Messungen an schnell bewegten Maschinenteilen
(z.B. Werkzeugmaschinenspindel, mobile Maschinen
etc.) sowie zur Prozessüberwachung ist der Sensor
nicht geeignet. Hierfür werden die MEMS-basierten
Sensoren der Baureihe VSA empfohlen.
Piezoelektrischer Schwingungssensor mit
IEPE-Schnittstelle.
Großer Temperaturbereich -55...125 °C.
Großer Messbereich ± 50 g.
M12-Anschluss, bis zu 1000 m Kabellänge.
Schwingungen hochgenau
erfassen.
Systeme zur Zustandsüberwachung von Maschinen

90. 89

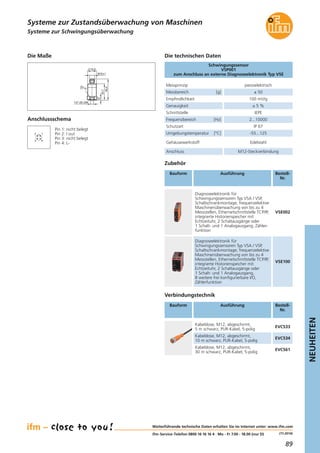

NEUHEITEN
(11.2014)
Systeme zur Schwingungsüberwachung
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme zur Zustandsüberwachung von Maschinen
Die technischen Daten
Messbereich [g] ± 50
Messprinzip piezoelektrisch
Empfindlichkeit 100 mV/g
Genauigkeit ± 5 %
Schnittstelle IEPE
Frequenzbereich [Hz] 2...10000
Schutzart IP 67
Umgebungstemperatur [°C] -55...125
Gehäusewerkstoff Edelstahl
Anschluss M12-Steckverbindung
Schwingungssensor
VSP001
zum Anschluss an externe Diagnoseelektronik Typ VSE
Die Maße
M12x1
18,9
46,5
35,7
5
1/4''-28 UNF
19
Zubehör
Bauform Ausführung Bestell-
Nr.
Diagnoseelektronik für
Schwingungssensoren Typ VSA / VSP,
Schaltschrankmontage; frequenzelektive
Maschinenüberwachung von bis zu 4
Messstellen, Ethernetschnittstelle TCP/IP,
integrierte Historienspeicher mit
Echtzeituhr, 2 Schaltausgänge oder
1 Schalt- und 1 Analogausgang, Zähler-
funktion
VSE002
Diagnoseelektronik für
Schwingungssensoren Typ VSA / VSP,
Schaltschrankmontage; frequenzelektive
Maschinenüberwachung von bis zu 4
Messstellen, Ethernetschnittstelle TCP/IP,
integrierte Historienspeicher mit
Echtzeituhr, 2 Schaltausgänge oder
1 Schalt- und 1 Analogausgang,
8 weitere frei konfigurierbare I/O,
Zählerfunktion
VSE100
Anschlussschema
43
2 1
Pin 1: nicht belegt
Pin 2: I out
Pin 3: nicht belegt
Pin 4: L-
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, abgeschirmt,
10 m schwarz, PUR-Kabel, 5-polig
EVC534
Kabeldose, M12, abgeschirmt,
30 m schwarz, PUR-Kabel, 5-polig
EVC561
Kabeldose, M12, abgeschirmt,
5 m schwarz, PUR-Kabel, 5-polig
EVC533

91. 90

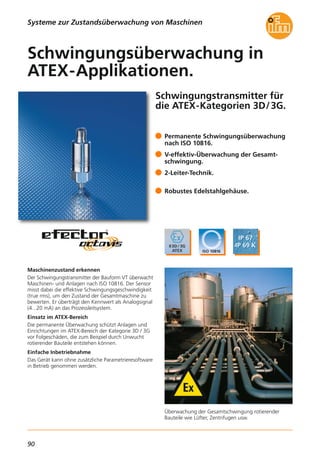

Schwingungstransmitter für
die ATEX-Kategorien 3D/3G.
Überwachung der Gesamtschwingung rotierender
Bauteile wie Lüfter, Zentrifugen usw.
Maschinenzustand erkennen
Der Schwingungstransmitter der Bauform VT überwacht
Maschinen- und Anlagen nach ISO 10816. Der Sensor
misst dabei die effektive Schwingungsgeschwindigkeit
(true rms), um den Zustand der Gesamtmaschine zu
bewerten. Er überträgt den Kennwert als Analogsignal
(4...20 mA) an das Prozessleitsystem.
Einsatz im ATEX-Bereich
Die permanente Überwachung schützt Anlagen und
Einrichtungen im ATEX-Bereich der Kategorie 3D / 3G
vor Folgeschäden, die zum Beispiel durch Unwucht
rotierender Bauteile entstehen können.
Einfache Inbetriebnahme
Das Gerät kann ohne zusätzliche Parametrieresoftware
in Betrieb genommen werden.
Permanente Schwingungsüberwachung
nach ISO 10816.
V-effektiv-Überwachung der Gesamt-
schwingung.
2-Leiter-Technik.
Robustes Edelstahlgehäuse.
Schwingungsüberwachung in
ATEX-Applikationen.
Systeme zur Zustandsüberwachung von Maschinen

92. 91
NEUHEITEN
(04.2014)
Systeme zur Schwingungsüberwachung
Die technischen DatenDie Maße
M12x1
22
63,25
4,5
1/4''-28 UNF
22
6,5
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Verbindungskabel,
M12-Stecker / M12-Kupplung,
5 m schwarz, PUR-Kabel
EVC12A
Verbindungskabel,
M12-Stecker / M12-Kupplung,
10 m schwarz, PUR-Kabel
EVC13A
Anschlussschema
L+
L
1
2
Systeme zur Zustandsüberwachung von Maschinen
Schockfestigkeit [g] 400
Frequenzbereich [Hz] 10...1000
Genauigkeit [%] < ± 3
Wiederholgenauigkeit [%] < 0,5
Nichtlinearität [% der
Spanne]
0,25
Messbereich [mm/s] 4 mA = 0; 20 mA = 25
Messgröße
Schwinggeschwindigkeit
mittels V-Effektivwert (true rms)
Anschluss M12-Steckverbindung
Gehäusewerkstoff
V4A
(1.4404)
Umgebungstemperatur [°C] -20...60
Betriebsspannung [V DC] 9,6...32 DC
Analogausgang [mA] 4...20
Max. Bürde [Ω]
für Analogausgang
max. (Ub - 9,6 V) x 50;
720 bei Ub = 24V
Schutzart
IP 67;
bei Anwendung außerhalb
des Ex-Bereichs: IP 69K
Schwingungstransmitter
VTV12A
Gerätekennzeichnung II 3D Ex tc IIIC T110°C Dc X
II 3G Ex nA IIC T4 Gc X
Überwachung des Gesamtschwingungszustandes von
Maschinen und Anlagen nach ISO 10816 im ATEX-Bereich
Kategorie 3D / 3G
ATEX-Zulassung, Gruppe II, Kategorie 3G/2D
1) Gewindestift 1/4"-28 UNF / M8 x 1,25 mm
2) Gewindestift 1/4"-28 UNF
Anzugsdrehmoment 8 Nm

93. 92

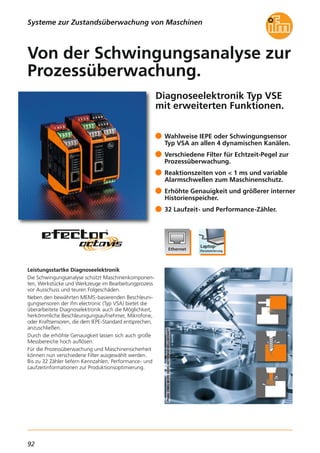

Diagnoseelektronik Typ VSE
mit erweiterten Funktionen.
Leistungsstartke Diagnoseelektronik
Die Schwingungsanalyse schützt Maschinenkomponen-
ten, Werkstücke und Werkzeuge im Bearbeitungprozess
vor Ausschuss und teuren Folgeschäden.
Neben den bewährten MEMS-basierenden Beschleuni-
gungsensoren der ifm electronic (Typ VSA) bietet die
überarbeitete Diagnoselektronik auch die Möglichkeit,
herkömmliche Beschleunigungsaufnehmer, Mikrofone,
oder Kraftsensoren, die dem IEPE-Standard entsprechen,
anzuschließen.
Durch die erhöhte Genauigkeit lassen sich auch große
Messbereiche hoch auflösen.
Für die Prozessüberwachung und Maschinensicherheit
können nun verschiedene Filter ausgewählt werden.
Bis zu 32 Zähler liefern Kennzahlen, Performance- und
Laufzeitinformationen zur Produktionsoptimierung.
Wahlweise IEPE oder Schwingungsensor
Typ VSA an allen 4 dynamischen Kanälen.
Verschiedene Filter für Echtzeit-Pegel zur
Prozessüberwachung.
Reaktionszeiten von < 1 ms und variable
Alarmschwellen zum Maschinenschutz.
Erhöhte Genauigkeit und größerer interner
Historienspeicher.
32 Laufzeit- und Performance-Zähler.
Von der Schwingungsanalyse zur
Prozessüberwachung.
Systeme zur Zustandsüberwachung von Maschinen

94. 93

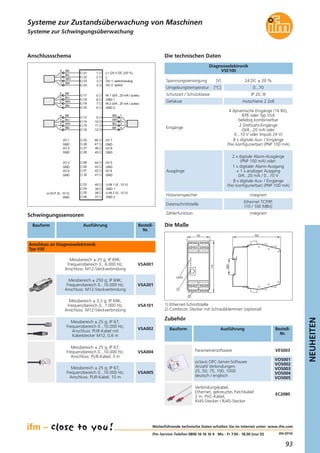

NEUHEITEN
(04.2014)
Systeme zur Schwingungsüberwachung
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme zur Zustandsüberwachung von Maschinen
Die technischen Daten
Spannungsversorgung [V] 24 DC ± 20 %
Schutzart / Schutzklasse IP 20, III
Umgebungstemperatur [°C] 0...70
Gehäuse Hutschiene 2 Zoll
Diagnoseelektronik
VSE100
Die Maße
50
114
LEDs
2
1
105
35,5
Anschlussschema
L+ (24 V DC ±20 %)
18
17
20
19
14
13
16
15
22
21
24
23
6
5
8
7
2
1
4
3
10
9
12
11
L-
OU 1: switch/analog
OU 2: switch
IN 1 (0/4...20 mA / pulse)
GND 1
IN 2 (0/4...20 mA / pulse)
GND 2
1
2
3
4
BN
WH
BU
BK
4
3
2
1
BK
BU
WH
BN
I/O 7
30
29
32
31
34
33
36
35
26
25
28
27
43
44
41
42
47
48
45
46
39
40
37
38
GND
I/O 8
GND
I/O 5
GND
I/O 6
GND
I/O 1
GND
I/O 2
GND
I/O 3
GND
I/O 4
GND
U-OUT (0...10 V)
GND
U-IN 1 (0...10 V)
GND 1
U-IN 2 (0...10 V)
GND 2
1
2
3
4
BN
WH
BU
BK
1
2
3
4
BN
WH
BU
BK
Datenschnittstelle
Ethernet TCP/IP,
(10 / 100 MBit)
Zählerfunktion integriert
Historienspeicher integriert
1) Ethernet-Schnittstelle
2) Combicon Stecker mit Schraubklemmen (optional)
Zubehör
Bauform Ausführung Bestell-
Nr.
Parametriersoftware VES003
octavis OPC-Server-Software
Anzahl Verbindungen:
25, 50, 75, 100, 1000
deutsch / englisch
VOS001
VOS002
VOS003
VOS004
VOS005
Verbindungskabel,
Ethernet, gekreuztes Patchkabel
2 m, PVC-Kabel,
RJ45-Stecker / RJ45-Stecker
EC2080
Eingänge
4 dynamische Eingänge (16 Bit),
IEPE oder Typ VSA
beliebig kombinierbar
2 Drehzahl-Eingänge
(0/4...20 mA oder
0...10 V oder Impuls 24 V)
8 x digitale Aus- / Eingänge
(frei konfigurierbar) (PNP 100 mA)
Ausgänge
2 x digitale Alarm-Ausgänge
(PNP 100 mA) oder:
1 x digitaler Alarm-Ausgang
+ 1 x analoger Ausgang
0/4...20 mA / 0...10 V
8 x digitale Aus- / Eingänge
(frei konfigurierbar) (PNP 100 mA)
Bestell-
Nr.
Schwingungssensoren
Anschluss an Diagnoseelektronik
Typ VSE
VSA001
Messbereich ± 25 g; IP 69K;
Frequenzbereich 0...6.000 Hz;
Anschluss: M12-Steckverbindung
VSA201
Messbereich ± 250 g; IP 69K;
Frequenzbereich 0...10.000 Hz;
Anschluss: M12-Steckverbindung
VSA101
Messbereich ± 3,3 g; IP 69K;
Frequenzbereich 0...1.000 Hz;
Anschluss: M12-Steckverbindung
VSA002
Messbereich ± 25 g; IP 67;
Frequenzbereich 0...10.000 Hz;
Anschluss: PUR-Kabel mit
Kabelstecker M12, 0,6 m
VSA004
Messbereich ± 25 g; IP 67;
Frequenzbereich 0...10.000 Hz;
Anschluss: PUR-Kabel, 3 m
VSA005
Messbereich ± 25 g; IP 67;
Frequenzbereich 0...10.000 Hz;
Anschluss: PUR-Kabel, 10 m
Bauform Ausführung

95. 94

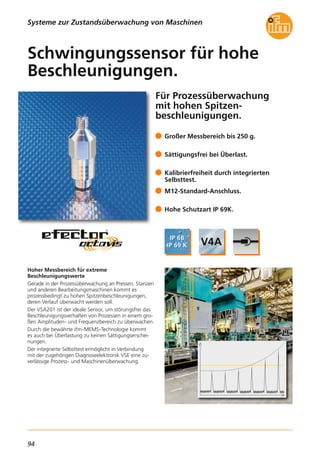

Für Prozessüberwachung
mit hohen Spitzen-
beschleunigungen.
Hoher Messbereich für extreme
Beschleunigungswerte
Gerade in der Prozessüberwachung an Pressen, Stanzen
und anderen Bearbeitungsmaschinen kommt es
prozessbedingt zu hohen Spitzenbeschleunigungen,
deren Verlauf überwacht werden soll.
Der VSA201 ist der ideale Sensor, um störungsfrei das
Beschleunigungsverhalten von Prozessen in einem gro-
ßen Amplituden- und Frequenzbereich zu überwachen.
Durch die bewährte ifm-MEMS-Technologie kommt
es auch bei Überlastung zu keinen Sättigungserschei-
nungen.
Der integrierte Selbsttest ermöglicht in Verbindung
mit der zugehörigen Diagnoseelektronik VSE eine zu-
verlässige Prozess- und Maschinenüberwachung.
Großer Messbereich bis 250 g.
Sättigungsfrei bei Überlast.
Kalibrierfreiheit durch integrierten
Selbsttest.
M12-Standard-Anschluss.
Hohe Schutzart IP 69K.
Schwingungssensor für hohe
Beschleunigungen.
Systeme zur Zustandsüberwachung von Maschinen

96. 95

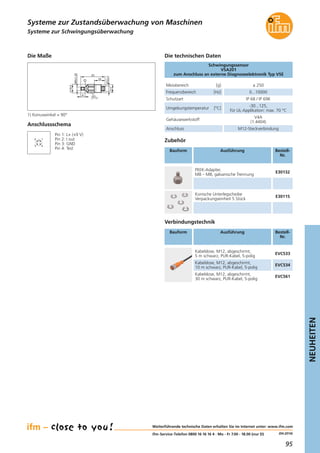

NEUHEITEN
(04.2014)
Systeme zur Schwingungsüberwachung
Die technischen Daten
Messbereich [g] ± 250
Frequenzbereich [Hz] 0...10000
Schutzart IP 68 / IP 69K
Umgebungstemperatur [°C]
-30...125,
für UL-Applikation: max. 70 °C
Gehäusewerkstoff
V4A
(1.4404)
Anschluss M12-Steckverbindung
Schwingungssensor
VSA201
zum Anschluss an externe Diagnoseelektronik Typ VSE
Die Maße
18,5
M8x1,25
M12x1
17
53
24
17
8
1
Zubehör
Bauform Ausführung Bestell-
Nr.
PEEK-Adapter,
M8 – M8, galvanische Trennung
E30132
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
1) Konuswinkel = 90°
Verbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12, abgeschirmt,
10 m schwarz, PUR-Kabel, 5-polig
EVC534
Kabeldose, M12, abgeschirmt,
30 m schwarz, PUR-Kabel, 5-polig
EVC561
Anschlussschema
43
2 1
Pin 1: L+ (+9 V)
Pin 2: I out
Pin 3: GND
Pin 4: Test
Systeme zur Zustandsüberwachung von Maschinen
Konische Unterlegscheibe
Verpackungseinheit 5 Stück
E30115
Kabeldose, M12, abgeschirmt,
5 m schwarz, PUR-Kabel, 5-polig
EVC533

97. 96

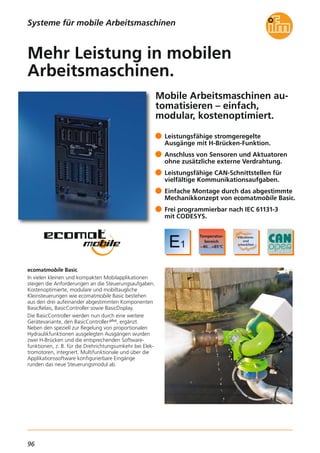

Mobile Arbeitsmaschinen au-
tomatisieren – einfach,
modular, kostenoptimiert.
ecomatmobile Basic
In vielen kleinen und kompakten Mobilapplikationen
steigen die Anforderungen an die Steuerungsaufgaben.
Kostenoptimierte, modulare und mobiltaugliche
Kleinsteuerungen wie ecomatmobile Basic bestehen
aus den drei aufeinander abgestimmten Komponenten
BasicRelais, BasicController sowie BasicDisplay.
Die BasicController werden nun durch eine weitere
Gerätevariante, den BasicController plus, ergänzt.
Neben den speziell zur Regelung von proportionalen
Hydraulikfunktionen ausgelegten Ausgängen wurden
zwei H-Brücken und die entsprechenden Software-
funktionen, z. B. für die Drehrichtungsumkehr bei Elek-
tromotoren, integriert. Multifunktionale und über die
Applikationssoftware konfigurierbare Eingänge
runden das neue Steuerungsmodul ab.
Leistungsfähige stromgeregelte
Ausgänge mit H-Brücken-Funktion.
Anschluss von Sensoren und Aktuatoren
ohne zusätzliche externe Verdrahtung.
Leistungsfähige CAN-Schnittstellen für
vielfältige Kommunikationsaufgaben.
Einfache Montage durch das abgestimmte
Mechanikkonzept von ecomatmobile Basic.
Frei programmierbar nach IEC 61131-3
mit CODESYS.
Mehr Leistung in mobilen
Arbeitsmaschinen.
Systeme für mobile Arbeitsmaschinen

98. 97

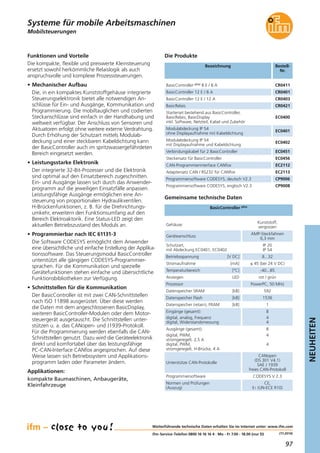

NEUHEITEN
(11.2014)
Mobilsteuerungen
Funktionen und Vorteile
Die kompakte, flexible und preiswerte Kleinsteuerung
ersetzt sowohl herkömmliche Relaislogik als auch
anspruchsvolle und komplexe Prozesssteuerungen.
• Mechanischer Aufbau
Die, in ein kompaktes Kunststoffgehäuse integrierte
Steuerungselektronik bietet alle notwendigen An-
schlüsse für Ein- und Ausgänge, Kommunikation und
Programmierung. Die mobiltauglichen und codierten
Steckanschlüsse sind einfach in der Handhabung und
weltweit verfügbar. Der Anschluss von Sensoren und
Aktuatoren erfolgt ohne weitere externe Verdrahtung.
Durch Erhöhung der Schutzart mittels Modulab-
deckung und einer steckbaren Kabeldichtung kann
der BasicController auch im spritzwassergefährdeten
Bereich eingesetzt werden.
• Leistungsstarke Elektronik
Der integrierte 32-Bit-Prozesser und die Elektronik
sind optimal auf den Einsatzbereich zugeschnitten.
Ein- und Ausgänge lassen sich durch das Anwender-
programm auf die jeweiligen Einsatzfälle anpassen.
Leistungsfähige Ausgänge ermöglichen eine An-
steuerung von proportionalen Hydraulikventilen.
H-Brückenfunktionen, z. B. für die Drehrichtungs-
umkehr, erweitern den Funktionsumfang auf den
Bereich Elektroaktorik. Eine Status-LED zeigt den
aktuellen Betriebszustand des Moduls an.
• Programmierbar nach IEC 61131-3
Die Software CODESYS ermöglicht dem Anwender
eine übersichtliche und einfache Erstellung der Applika-
tionssoftware. Das Steuerungsmodul BasicController
unterstützt alle gängigen CODESYS-Programmier-
sprachen. Für die Kommunikation und spezielle
Gerätefunktionen stehen einfache und übersichtliche
Funktionsbibliotheken zur Verfügung.
• Schnittstellen für die Kommunikation
Der BasicController ist mit zwei CAN-Schnittstellen
nach ISO 11898 ausgerüstet. Über diese werden
die Daten mit dem angeschlossenen BasicDisplay,
weiteren BasicController-Modulen oder dem Motor-
steuergerät ausgetauscht. Die Schnittstellen unter-
stützen u. a. das CANopen- und J1939-Protokoll.
Für die Programmierung werden ebenfalls die CAN-
Schnittstellen genutzt. Dazu wird die Geräteelektronik
direkt und komfortabel über das leistungsfähige
PC-CAN-Interface CANfox angesprochen. Auf diese
Weise lassen sich Betriebssystem und Applikations-
programm laden oder Parameter ändern.
Applikationen:
kompakte Baumaschinen, Anbaugeräte,
Kleinfahrzeuge
Eingänge (gesamt):
digital, analog, Frequenz
digital, Widerstandsmessung
8
4
4
Ausgänge (gesamt):
digital, PWM,
stromgeregelt, 2,5 A
digital, PWM,
stromgeregelt, H-Brücke, 4 A
8
4
4
Datenspeicher SRAM [kB] 592
Datenspeicher Flash [kB] 1536
Datenspeicher (retain), FRAM [kB] 1
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme für mobile Arbeitsmaschinen
Bezeichnung Bestell-
Nr.
BasicController plus 8 E / 8 A CR0411
Gemeinsame technische Daten
BasicController plus
Die Produkte
Gehäuse
Kunststoff,
vergossen
Geräteanschluss
AMP-Steckfahnen
6,3 mm
Schutzart,
mit Abdeckung EC0401, EC0402
IP 20
IP 54
Betriebsspannung [V DC] 8...32
Stromaufnahme [mA] ≤ 45 (bei 24 V DC)
Temperaturbereich [°C] -40...85
Anzeigen LED rot / grün
Prozessor PowerPC, 50 MHz
Unterstütze CAN-Protokolle
CANopen
(DS 301 V4.1)
SAE J 1939
freies CAN-Protokoll
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
BasicController 12 E / 8 A CR0401
BasicController 12 E / 12 A CR0403
BasicRelais CR0421
Starterset bestehend aus BasicController,
BasicRelais, BasicDisplay
inkl. Software, Netzteil, Kabel und Zubehör
EC0400
Modulabdeckung IP 54
ohne Displayaufnahme mit Kabeldichtung
EC0401
Modulabdeckung IP 54
mit Displayaufnahme und Kabeldichtung
EC0402
Verbindungskabel für 2 BasicController EC0451
Steckersatz für BasicController EC0456
CAN-Programmierinterface CANfox EC2112
Adaptersatz CAN / RS232 für CANfox EC2113
Programmiersoftware CODESYS, deutsch V2.3 CP9006
Programmiersoftware CODESYS, englisch V2.3 CP9008
Programmiersoftware CODESYS V 2.3

99. 98

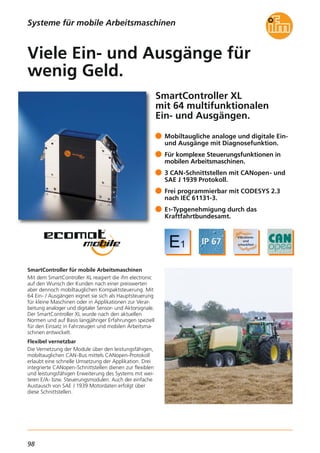

SmartController XL
mit 64 multifunktionalen
Ein- und Ausgängen.
SmartController für mobile Arbeitsmaschinen
Mit dem SmartController XL reagiert die ifm electronic
auf den Wunsch der Kunden nach einer preiswerten
aber dennoch mobiltauglichen Kompaktsteuerung. Mit
64 Ein- / Ausgängen eignet sie sich als Hauptsteuerung
für kleine Maschinen oder in Applikationen zur Verar-
beitung analoger und digitaler Sensor- und Aktorsignale.
Der SmartController XL wurde nach den aktuellen
Normen und auf Basis langjähriger Erfahrungen speziell
für den Einsatz in Fahrzeugen und mobilen Arbeitsma-
schinen entwickelt.
Flexibel vernetzbar
Die Vernetzung der Module über den leistungsfähigen,
mobiltauglichen CAN-Bus mittels CANopen-Protokoll
erlaubt eine schnelle Umsetzung der Applikation. Drei
integrierte CANopen-Schnittstellen dienen zur flexiblen
und leistungsfähigen Erweiterung des Systems mit wei-
teren E/A- bzw. Steuerungsmodulen. Auch der einfache
Austausch von SAE J 1939 Motordaten erfolgt über
diese Schnittstellen.
Mobiltaugliche analoge und digitale Ein-
und Ausgänge mit Diagnosefunktion.
Für komplexe Steuerungsfunktionen in
mobilen Arbeitsmaschinen.
3 CAN-Schnittstellen mit CANopen- und
SAE J 1939 Protokoll.
Frei programmierbar mit CODESYS 2.3
nach IEC 61131-3.
E1-Typgenehmigung durch das
Kraftfahrtbundesamt.
Viele Ein- und Ausgänge für
wenig Geld.
Systeme für mobile Arbeitsmaschinen

100. 99

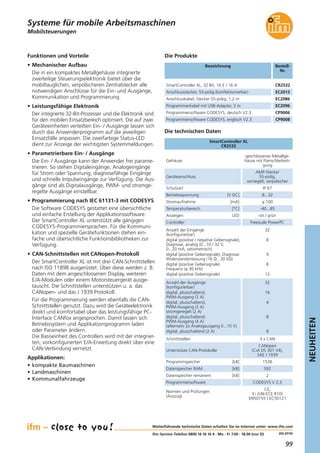

NEUHEITEN
(04.2014)
Mobilsteuerungen
Bezeichnung Bestell-
Nr.
SmartController XL, 32 Bit, 16 E / 16 A CR2532
Die technischen Daten
SmartController XL
CR2532
Die Produkte
Gehäuse
geschlossenes Metallge-
häuse mit Flanschbefesti-
gung
Geräteanschluss
AMP-Stecker
55-polig,
verriegelt, verpolsicher
Schutzart IP 67
Betriebsspannung [V DC] 8...32
Funktionen und Vorteile
• Mechanischer Aufbau
Die in ein kompaktes Metallgehäuse integrierte
zweiteilige Steuerungselektronik bietet über die
mobiltauglichen, verpolsicheren Zentralstecker alle
notwendigen Anschlüsse für die Ein- und Ausgänge,
Kommunikation und Programmierung.
• Leistungsfähige Elektronik
Der integrierte 32-Bit-Prozesser und die Elektronik sind
für den mobilen Einsatzbereich optimiert. Die auf zwei
Geräteeinheiten verteilten Ein- / Ausgänge lassen sich
durch das Anwenderprogramm auf die jeweiligen
Einsatzfälle anpassen. Die zweifarbige Status-LED
dient zur Anzeige der wichtigsten Systemmeldungen.
• Parametrierbare Ein- / Ausgänge
Die Ein- / Ausgänge kann der Anwender frei parame-
trieren. So stehen Digitaleingänge, Analogeingänge
für Strom oder Spannung, diagnosefähige Eingänge
und schnelle Impulseingänge zur Verfügung. Die Aus-
gänge sind als Digitalausgänge, PWM- und stromge-
regelte Ausgänge einstellbar.
• Programmierung nach IEC 61131-3 mit CODESYS
Die Software CODESYS gestattet eine übersichtliche
und einfache Erstellung der Applikationssoftware.
Der SmartController XL unterstützt alle gängigen
CODESYS-Programmiersprachen. Für die Kommuni-
kation und spezielle Gerätefunktionen stehen ein-
fache und übersichtliche Funktionsbibliotheken zur
Verfügung.
• CAN-Schnittstellen mit CANopen-Protokoll
Der SmartController XL ist mit drei CAN-Schnittstellen
nach ISO 11898 ausgerüstet. Über diese werden z. B.
Daten mit dem angeschlossenen Display, weiteren
E/A-Modulen oder einem Motorsteuergerät ausge-
tauscht. Die Schnittstellen unterstützen u. a. das
CANopen- und das J 1939 Protokoll.
Für die Programmierung werden ebenfalls die CAN-
Schnittstellen genutzt. Dazu wird die Geräteelektronik
direkt und komfortabel über das leistungsfähige PC-
Interface CANfox angesprochen. Damit lassen sich
Betriebssystem und Applikationsprogramm laden
oder Parameter ändern.
Die Basiseinheit des Controllers wird mit der integrier-
ten, vorkonfigurierten E/A-Erweitung direkt über eine
CAN-Verbindung vernetzt.
Applikationen:
• kompakte Baumaschinen
• Landmaschinen
• Kommunalfahrzeuge
Stromaufnahme [mA] ≤ 100
Temperaturbereich [°C] -40...85
Anzeigen LED rot / grün
Controller Freescale PowerPC
Unterstütze CAN-Protokolle
CANopen
(CiA DS 301 V4),
SAE J 1939
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
EN50155 / EC50121
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme für mobile Arbeitsmaschinen
Anschlussstecker, 55-polig (konfektionierbar) EC2013
Anschlusskabel, Stecker 55-polig, 1,2 m EC2086
Programmierkabel mit USB-Adapter, 2 m EC2096
Programmiersoftware CODESYS, deutsch V2.3 CP9006
Programmiersoftware CODESYS, englisch V2.3 CP9008
Programmspeicher [kB] 1536
Datenspeicher RAM [kB] 592
Datenspeicher remanent [kB] 2
Programmiersoftware CODESYS V 2.3
Schnittstellen 3 x CAN
Anzahl der Eingänge
(konfigurierbar)
digital (positive / negative Gebersignale),
Diagnose, analog (0...10 / 32 V,
0...20 mA, ratiometrisch)
digital (positive Gebersignale), Diagnose
Widerstandsmessung (16 Ω...30 kΩ)
digital (positive Gebersignale)
Frequenz (≤ 30 kHz)
digital (positive Gebersignale)
32
8
4
8
12
Anzahl der Ausgänge
(konfigurierbar)
digital, plusschaltend,
PWM-Ausgang (2 A)
digital, plusschaltend,
PWM-Ausgang (2 A)
stromgeregelt (2 A)
digital, plusschaltend,
PWM-Ausgang (4 A)
(alternativ 2x Analogausgang 0...10 V)
digital, plusschaltend (2 A)
32
16
4
8
8

101. 100

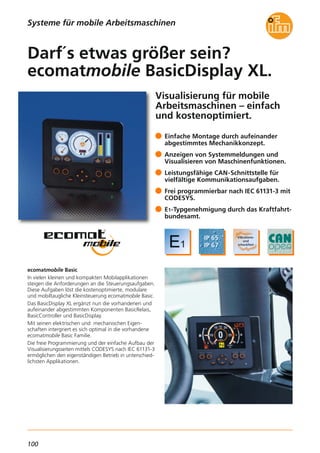

Visualisierung für mobile
Arbeitsmaschinen – einfach
und kostenoptimiert.
ecomatmobile Basic
In vielen kleinen und kompakten Mobilapplikationen
steigen die Anforderungen an die Steuerungsaufgaben.
Diese Aufgaben löst die kostenoptimierte, modulare
und mobiltaugliche Kleinsteuerung ecomatmobile Basic.
Das BasicDisplay XL ergänzt nun die vorhandenen und
aufeinander abgestimmten Komponenten BasicRelais,
BasicController und BasicDisplay.
Mit seinen elektrischen und mechanischen Eigen-
schaften intergriert es sich optimal in die vorhandene
ecomatmobile Basic Familie.
Die freie Programmierung und der einfache Aufbau der
Visualisierungsseiten mittels CODESYS nach IEC 61131-3
ermöglichen den eigenständigen Betrieb in unterschied-
lichsten Applikationen.
Einfache Montage durch aufeinander
abgestimmtes Mechanikkonzept.
Anzeigen von Systemmeldungen und
Visualisieren von Maschinenfunktionen.
Leistungsfähige CAN-Schnittstelle für
vielfältige Kommunikationsaufgaben.
Frei programmierbar nach IEC 61131-3 mit
CODESYS.
E1-Typgenehmigung durch das Kraftfahrt-
bundesamt.
Darf´s etwas größer sein?
ecomatmobile BasicDisplay XL.
Systeme für mobile Arbeitsmaschinen

102. 101

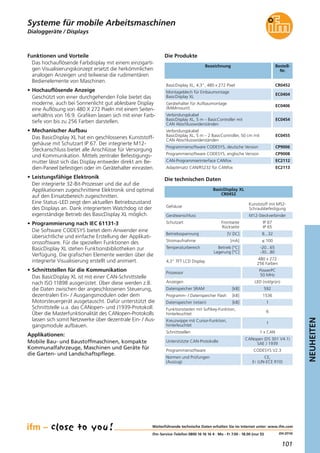

NEUHEITEN
(04.2014)
Dialoggeräte / Displays
Bezeichnung Bestell-
Nr.
BasicDisplay XL, 4,3", 480 x 272 Pixel CR0452
Montageblech für Einbaumontage
BasicDisplay XL
EC0404
Gerätehalter für Aufbaumontage
(RAMmount)
EC0406
Verbindungskabel
BasicDisplay XL, 5 m – BasicController mit
CAN Abschlusswiderständen
EC0454
Verbindungskabel
BasicDisplay XL, 5 m – 2 BasicController, 50 cm mit
CAN Abschlusswiderständen
EC0455
Programmiersoftware CODESYS, deutsche Version CP9006
Programmiersoftware CODESYS, englische Version CP9008
CAN-Programmierinterface CANfox EC2112
Adaptersatz CAN/RS232 für CANfox EC2113
Die technischen Daten
BasicDisplay XL
CR0452
Die Produkte
Gehäuse
Kunststoff mit M52-
Schraubbefestigung
Geräteanschluss M12-Steckverbinder
Schutzart Frontseite
Rückseite
IP 67
IP 65
Betriebsspannung [V DC] 8...32
Funktionen und Vorteile
Das hochauflösende Farbdisplay mit einem einzigarti-
gen Visualisierungskonzept ersetzt die herkömmlichen
analogen Anzeigen und teilweise die rudimentären
Bedienelemente von Maschinen.
• Hochauflösende Anzeige
Geschützt von einer durchgehenden Folie bietet das
moderne, auch bei Sonnenlicht gut ablesbare Display
eine Auflösung von 480 X 272 Pixeln mit einem Seiten-
verhältnis von 16:9. Grafiken lassen sich mit einer Farb-
tiefe von bis zu 256 Farben darstellen.
• Mechanischer Aufbau
Das BasicDisplay XL hat ein geschlossenes Kunststoff-
gehäuse mit Schutzart IP 67. Der integrierte M12-
Steckanschluss bietet alle Anschlüsse für Versorgung
und Kommunikation. Mittels zentraler Befestigungs-
mutter lässt sich das Display entweder direkt am Be-
dien-Paneel befestigen oder im Gerätehalter einrasten.
• Leistungsfähige Elektronik
Der integrierte 32-Bit-Prozesser und die auf die
Applikationen zugeschnittene Elektronik sind optimal
auf den Einsatzbereich zugeschnitten.
Eine Status-LED zeigt den aktuellen Betriebszustand
des Displays an. Dank integriertem Watchdog ist der
eigenständige Betrieb des BasicDisplay XL möglich.
• Programmierung nach IEC 61131-3
Die Software CODESYS bietet dem Anwender eine
übersichtliche und einfache Erstellung der Applikati-
onssoftware. Für die speziellen Funktionen des
BasicDisplay XL stehen Funktionsbibliotheken zur
Verfügung. Die grafischen Elemente werden über die
integrierte Visualisierung erstellt und animiert.
• Schnittstellen für die Kommunikation
Das BasicDisplay XL ist mit einer CAN-Schnittstelle
nach ISO 11898 ausgerüstet. Über diese werden z.B.
die Daten zwischen der angeschlossenen Steuerung,
dezentralen Ein- / Ausgangsmodulen oder dem
Motorsteuergerät ausgetauscht. Dafür unterstützt die
Schnittstelle u.a. das CANopen- und J1939-Protokoll.
Über die Masterfunktionalität des CANopen-Protokolls
lassen sich somit Netzwerke über dezentrale Ein- / Aus-
gangsmodule aufbauen.
Applikationen:
Mobile Bau- und Baustoffmaschinen, kompakte
Kommunalfahrzeuge, Maschinen und Geräte für
die Garten- und Landschaftspflege.
Stromaufnahme [mA] ≤ 100
Temperaturbereich Betrieb [°C]
Lagerung [°C]
-20...65
-30...80
4,3" TFT LCD Display
480 x 272
256 Farben
Prozessor
PowerPC
50 MHz
Anzeigen LED (rot/grün)
Datenspeicher SRAM [kB] 592
Programm- / Datenspeicher Flash [kB] 1536
Datenspeicher (retain) [kB] 1
Funktionstasten mit Softkey-Funktion,
hinterleuchtet
6
Kreuzwippe mit Cursor-Funktion,
hinterleuchtet
1
Schnittstellen 1 x CAN
Unterstützte CAN-Protokolle
CANopen (DS 301 V4.1)
SAE J 1939
Programmiersoftware CODESYS V2.3
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)
Systeme für mobile Arbeitsmaschinen

103. 102
*einige Informationsangebote sind landesspezifisch verfügbar.
www.ifm.com
Informationen rund um die Uhr und
rund um den Globus in 23 Sprachen im Internet.
• Information
- Produktneuheiten
- Unternehmensnews
- Messetermine
- Standorte
- Stellenangebote
• Dokumentation
- Datenblätter
- Bedienungsanleitungen
- Handbücher
- Zulassungen
- CAD-Daten
• Kommunikation*
- Unterlagenanforderung
- Rückrufservice
- Live-Beratung
- Newsletter
• Selektion
- Interaktive Produktauswahlhilfen
- Konfigurationswerkzeuge
- Datenblatt-Suche
• Animation
- Virtuelle Produktanimationen
- Flash-Movie (Videosequenzen)
• Applikation
- Anwendungsfälle
- Produktempfehlungen
- Berechnungshilfen
• Transaktion*
- e-Shop Abwicklung
- e-Procurement-Kataloge

104. 103
Komfortable Bestellabwicklung
über den e-Shop** im Internet.
Gesicherte Authentifizierung
Kundenbezogene
Preisdarstellung
Echtzeit Verfügbarkeitsprüfung
Persönliche Produktfavoriten
Online Paketverfolgung
Individuelle Bestellhistorie
Komfortable
Schnelleingabemaske
Einfache Bestellabwicklung
Verwaltung von Lieferadressen
Bestätigungen per E-Mail
**in vielen Ländern bereits verfügbar.
