Smarte 3D-Sensorik – der 5. Sinn für mobile Arbeitsmaschinen
Gezielt wahrnehmen – jetzt in echtem 3D
Kamerasysteme für mobile Arbeitsmaschinen
(04.2016
(04.2016
Industrielle Bildverarbeitung
„K=1“-Sensoren in hochwertiger Edelstahlausführung
Sensoren für die Fabrikautomation mit Reduktionsfaktor K=1
Magnetfeldfeste „K=1“-Sensoren für den Schweißbereich
Induktive Sensoren
Infrarotsensoren / Rotlichtsensoren
Wenn es drunter und drüber läuft – der neue O6 Coolant
„O6 WetLine“ spricht jetzt auch IO-Link
(11.2015)
(11.2014)
(04.2016)
(11.2015)
(11.2015)
Positionssensoren
6 - 7
8 - 9
10 - 11
Genial einfach: Signalanzeige für den perfekten kapazitiven Schaltpunkt
Kapazitive Sensoren
(04.2016) 12 - 13
500 bar? Na und?! Neue Hydrauliksensoren
Jeder Belastung gewachsen – neue druckfeste Sensoren
Zylindersensoren
(04.2016)
(04.2015)
14 - 15
16 - 17
22 - 23
24 - 25
Ultraschallsensoren
Hört, was sonst keiner sieht
Objekterfassung für große Tastweiten und schwierige Oberflächen
(04.2016)
(04.2016)
18 - 19
20 - 21
32 - 33
34 - 35
Intelligenter, inkrementaler Drehgeber mit Display und IO-Link
Drehgeber
(04.2015)
Sensoren für Motion Control
26 - 27
Sensor und Auswertung in einem Gehäuse. Auch mit ATEX-Zulassung
Drehzahlsensoren
(04.2016) 28 - 29
Hochauflösende 3D-Kamera für innovative Vision Integration
3D-Kameras
(11.2015) 40 - 41
Robuste und präzise Neigungssensorik – jetzt auch mit IO-Link
Neigungssensoren
(11.2015) 30 - 31
TOP
TOP
TOP
TOP
TOP
TOP
TOP
Vollständigkeitskontrolle für die Verpackungstechnik
Volumenbestimmung für Lager- und Fördertechnik
3D-Sensoren
(11.2015)
(11.2015)
36 - 37
38 - 39
TOP
TOP
TOP
TOP
TOP
TOP
TOP

4
Strömungssensoren / Durchflusssensoren
Neuer Maßstab in der thermischen Strömungsmessung
Neuer Strömungssensor jetzt für Kleinstmengen
(11.2015)
(11.2015)
50 - 51
52 - 53
Safety 4.0: Die sichere SmartSPS
Mit Signalwirkung: AS-i Modul für Safety at Work
AS-Interface Safety at Work
(11.2015)
(11.2015)
Industrielle Kommunikation
68 - 69
70 - 71
Repeater zur Erweiterung von AS-i Netzwerken auf bis zu 1000 m
AS-Interface Leitungsverlängerungen
(04.2016) 66 - 67
8-Port IO-Link-Mastermodul mit LINERECORDER AGENT embedded
IO-Link – das Standard-Interface für smarte Sensoren
Industrie 4.0 leicht gemacht – Apps statt teurer Programmierung
Systemlösungen
(04.2015)
(04.2015)
(11.2015)
72 - 73
74 - 75
76 - 77
Temperatursensoren
Temperaturen bis 600 °C auswerten: TR im neuen Look
Moderner Klassiker: Neuer Temperatursensor TN
Temperatursensoren für mobile Arbeitsmaschinen
(11.2015)
(04.2016)
(04.2016)
Prozesssensoren
60 - 61
62 - 63
64 - 65
Hygienischer Grenzstandsensor speziell für den Ex-Bereich
Kontinuierliche Füllstandmessung in rauer Umgebung
Kontinuierliche Füllstandmessung mit Analogausgang und IO-Link
(11.2015)
(11.2015)
(11.2015)
Füllstandsensoren
54 - 55
56 - 57
58 - 59
Drucksensoren
Klein und kostenoptimiert für mobile Arbeitsmaschinen
Hydrostatische Füllstandmessung für unterschiedliche Anwendungen
Neue Absolutdrucktransmitter PT mit verschiedenen Messbereichen
IO-Link-Display: Prozesswerte kompakt im Blick
(04.2016)
(04.2016)
(04.2016)
(11.2015)
42 - 43
44 - 45
46 - 47
48 - 49
RFID-Auswertesystem DTE jetzt um EtherCAT-Variante erweitert
Adapter verhelfen neuen RFID-Antennen zu mehr Reichweite
RFID 125 kHz / RFID 13,56 MHz
(04.2016)
(11.2015)
Identifikationssysteme
78 - 79
80 - 81
RFID für mobile Arbeitsmaschinen mit CANopen oder J1939
RFID 13,56 MHz
(04.2016) 82 - 83
TOP
TOP
TOP
TOP
TOP
TOP

5
Elektronische 24-V-Sicherung (04.2016)
Zubehör
Kompakte Schwingungsüberwachung für zwei Messpunkte
Systeme zur Schwingungsüberwachung
(11.2015)
Systeme zur Zustandsüberwachung von Maschinen
Leistungsmanagement in mobilen Arbeitsmaschinen
Mobilsteuerungen
(11.2015)
Systeme für mobile Arbeitsmaschinen
84 - 85
86 - 87
Leistungsstarkes Schaltnetzteil mit enormer Leistungsreserve
24 V DC Schaltnetzteile
(04.2016)
Netzteile
94 - 95
96 - 97
Von der Fabrikautomation bis zur Werkzeugindustrie
Kabeldosen
(11.2015)
Verbindungstechnik
88 - 89
Für Hygiene- und Nassbereiche in der Lebensmittelindustrie
Die sichere Verbindung auch in schwierigen Applikationen
T-Verteiler
(11.2015)
(11.2015)
90 - 91
92 - 93

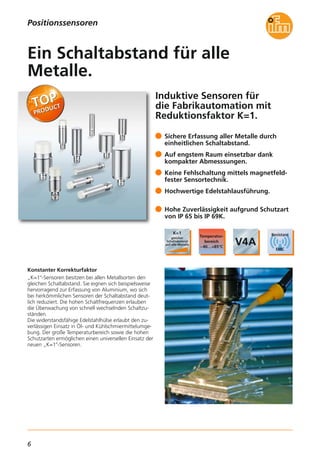

6
Induktive Sensoren für
die Fabrikautomation mit
Reduktionsfaktor K=1.
Konstanter Korrekturfaktor
„K=1“-Sensoren besitzen bei allen Metallsorten den
gleichen Schaltabstand. Sie eignen sich beispielsweise
hervorragend zur Erfassung von Aluminium, wo sich
bei herkömmlichen Sensoren der Schaltabstand deut-
lich reduziert. Die hohen Schaltfrequenzen erlauben
die Überwachung von schnell wechselnden Schaltzu-
ständen.
Die widerstandsfähige Edelstahlhülse erlaubt den zu-
verlässigen Einsatz in Öl- und Kühlschmiermittelumge-
bung. Der große Temperaturbereich sowie die hohen
Schutzarten ermöglichen einen universellen Einsatz der
neuen „K=1“-Sensoren.
Sichere Erfassung aller Metalle durch
einheitlichen Schaltabstand.
Auf engstem Raum einsetzbar dank
kompakter Abmesssungen.
Keine Fehlschaltung mittels magnetfeld-
fester Sensortechnik.
Hochwertige Edelstahlausführung.
Hohe Zuverlässigkeit aufgrund Schutzart
von IP 65 bis IP 69K.
Ein Schaltabstand für alle
Metalle.
Positionssensoren

7
(04.2016)
34
30
M12x1
4
M12x1
45
LED 4 x 90°
17
Induktive Sensoren
Positionssensoren
Die Maße
Beispiel IFS297
4
17LED 4 x 90°
35
49
60
M12x1
M12x1
10
Beispiel IFS306
M18x1
M12x1
30
45
34
4
LED 4 x 90° 24
Beispiel IGS287
M18x1
30 15
M12x1
60
LED 4 x 90°
49
24
4
Beispiel IGS292
45
34
30
LED 4 x 90°
M12x1
M30x1,5
5
36
Beispiel IIS281
45
49
60
22,5
M30x1,5
M12x1
LED 4 x 90°
5
36
Beispiel IIS284
Schaltabstand
[mm]
Strom-
belastbarkeit
[mA]
Schaltfrequenz
[Hz]
Bestell-
Nr.

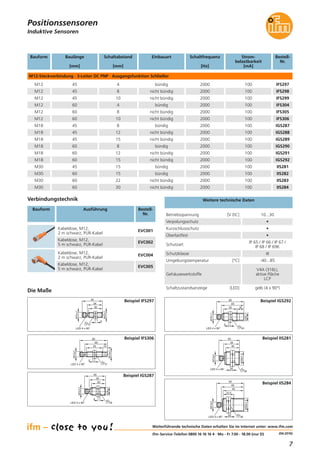

M12-Steckverbindung · 3-Leiter DC PNP · Ausgangsfunktion Schließer
45 4 1002000 IFS297M12
M12
M12
M12
M18
M18
45 8 1002000 IFS298
45 10 1002000 IFS299
60 4
Einbauart
bündig
nicht bündig
nicht bündig
bündig 1002000 IFS304
M12
M12
60 8 1002000 IFS305
60 10
nicht bündig
nicht bündig 1002000 IFS306
45 8 1002000 IGS287
45 12 1002000 IGS288
bündig
nicht bündig
M18
M18
45 15 1002000 IGS289
60 8 1002000 IGS290
nicht bündig
bündig
M18
M18
60 12 1002000 IGS291
60 15 1002000 IGS292
nicht bündig
nicht bündig
M30
M30
45 15 1002000 IIS281
60 15 1002000 IIS282
bündig
bündig
M30 60 22 1002000 IIS283nicht bündig
Bauform Baulänge
[mm]
Betriebsspannung [V DC] 10...30
Verpolungsschutz •
Kurzschlussschutz •
Überlastfest •
Schutzart
IP 65 / IP 66 / IP 67 /
IP 68 / IP 69K
Schutzklasse III
Umgebungstemperatur [°C] -40...85
Gehäusewerkstoffe
V4A (316L),
aktive Fläche
LCP
Schaltzustandsanzeige [LED] gelb (4 x 90°)
Weitere technische DatenVerbindungstechnik
Bauform Ausführung Bestell-
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4 · Mo - Fr 7.00 - 18.00 (nur D)

8

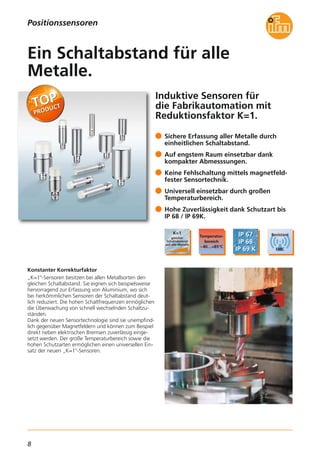

Induktive Sensoren für
die Fabrikautomation mit
Reduktionsfaktor K=1.
Konstanter Korrekturfaktor
„K=1“-Sensoren besitzen bei allen Metallsorten den
gleichen Schaltabstand. Sie eignen sich beispielsweise
hervorragend zur Erfassung von Aluminium, wo sich
bei herkömmlichen Sensoren der Schaltabstand deut-
lich reduziert. Die hohen Schaltfrequenzen ermöglichen
die Überwachung von schnell wechselnden Schaltzu-
ständen.
Dank der neuen Sensortechnologie sind sie unempfind-
lich gegenüber Magnetfeldern und können zum Beispiel
direkt neben elektrischen Bremsen zuverlässig einge-
setzt werden. Der große Temperaturbereich sowie die
hohen Schutzarten ermöglichen einen universellen Ein-
satz der neuen „K=1“-Sensoren.
Auf engstem Raum einsetzbar dank
kompakter Abmesssungen.
Universell einsetzbar durch großen
Temperaturbereich.
Hohe Zuverlässigkeit dank Schutzart bis
IP 68 / IP 69K.
Metalle.
Positionssensoren

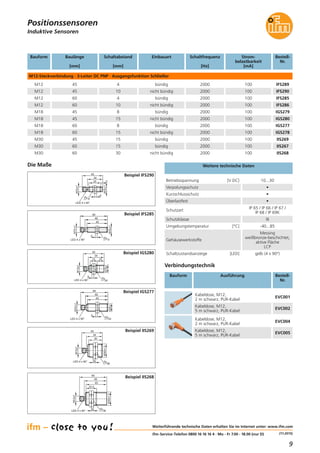

9
(11.2015)
34
25
M12x1
17
4
M12x1
45
LED 4 x 90°
5
Induktive Sensoren
Positionssensoren
Die Maße
Beispiel IFS290
49
45
M12x1
M12x1
60
LED 4 x 90° 17
4
Beispiel IFS285
LED 4 x 90°
45
34
1515
M12x1
4
M18x1
24
Beispiel IGS280
M18x1
M12x1
45
49
60
LED 4 x 90° 24
4
Beispiel IGS277
45
34
30
LED 4 x 90°
M12x1
M30x1,5
5
36
Beispiel IIS269
45
49
60
22,5
M30x1,5
M12x1
LED 4 x 90°
5
36
Beispiel IIS268
Schaltabstand
[mm]
Strom-
belastbarkeit
[mA]
Schaltfrequenz
[Hz]
Bestell-
Nr.
45 4 1002000 IFS289M12
M12
M12
M12
M18
M18
45 10 1002000 IFS290
60 4 1002000 IFS285
60 10
Einbauart
bündig
nicht bündig
bündig
nicht bündig 1002000 IFS286
45 8 1002000 IGS279
45 15 1002000 IGS280
bündig
nicht bündig
M18
M18
60 8 1002000 IGS277
60 15 1002000 IGS278
bündig
nicht bündig
M30
M30
45 15 1002000 IIS269
60 15 1002000 IIS267
bündig
bündig
Bauform Baulänge
[mm]
Überlastfest •
Schutzart
IP 65 / IP 66 / IP 67 /
IP 68 / IP 69K
Schutzklasse III
Gehäusewerkstoffe
Messing
weißbronze-beschichtet,
aktive Fläche
LCP
Weitere technische Daten
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005

10
Magnetfeldfeste
„K=1“-Sensoren für den
Schweißbereich.
Rauer Einsatz im Schweißbereich
Die induktiven „K=1“-Sensoren trotzen rauen
Umgebungsbedingungen und erfassen auch bei Ver-
schmutzung zuverlässig metallische Objekte.
Das Sensorgehäuse und die Befestigungsmuttern
sind mit einer Antihaftbeschichtung versehen, um
dem Einbrennen von Schweißperlen vorzubeugen.
Im Schweißprozess treten hohe Magnetfelder auf.
Dank der neuartigen Sensortechnologie werden Fehl-
schaltungen zuverlässig verhindert.
Der schnelle Anschluss mittels Steckverbindung und
passender Anschlussleitung aus dem ecolink-Sortiment
bietet die optimale Grundlage für einen dauerhaften
Einsatz.
Robuste Ausführung dank Antihaft-
beschichtung.
Universell einsetzbar durch großen
Temperaturbereich.
Hohe Zuverlässigkeit dank Schutzart bis
IP 68 / IP 69K.
Metalle.
Positionssensoren

11
(11.2015)
65
54
50
M12x1
M12x1
17
4
LED 4 x 90°

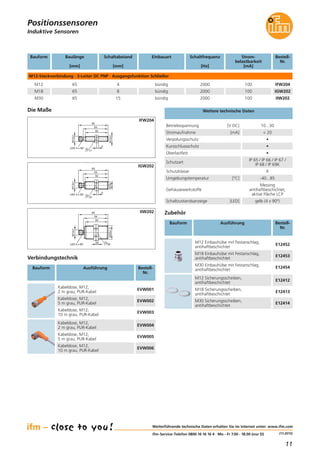

Induktive Sensoren
Positionssensoren
Die Maße
IFW204
65
50
24
4
54
LED 4 x 90°
M18x1
M12x1
IGW202
65
50
54
M12x1
36
M30x1,5
5
LED 4 x 90°
IIW202
Schaltabstand
[mm]
Strom-
belastbarkeit
[mA]
Schaltfrequenz
[Hz]
Bestell-
Nr.
65 4 1002000 IFW204M12
M18
M30
65 8 1002000 IGW202
65 15 1002000 IIW202
Einbauart
bündig
bündig
bündig
Bauform Baulänge
[mm]
Stromaufnahme [mA] < 20
Überlastfest •
Schutzart
IP 65 / IP 66 / IP 67 /
IP 68 / IP 69K
Schutzklasse II
Gehäusewerkstoffe
Messing
antihaftbeschichtet,
aktive Fläche LCP
Verbindungstechnik
Nr.
Kabeldose, M12,
2 m grau, PUR-Kabel
EVW001
Kabeldose, M12,
5 m grau, PUR-Kabel
EVW002
Kabeldose, M12,
10 m grau, PUR-Kabel
EVW003
Kabeldose, M12,
2 m grau, PUR-Kabel
EVW004
Kabeldose, M12,
5 m grau, PUR-Kabel
EVW005
Kabeldose, M12,
10 m grau, PUR-Kabel
EVW006
Zubehör
Nr.
M12 Einbauhülse mit Festanschlag,
antihaftbeschichtet
E12452
antihaftbeschichtet
E12453
antihaftbeschichtet
E12454
M12 Sicherungsscheiben,
antihaftbeschichtet
E12412
antihaftbeschichtet
E12413
antihaftbeschichtet
E12414

12
Positionssensoren
Genial einfach: Signalanzeige
für den perfekten kapazitiven
Schaltpunkt.
Visualisierter Schaltpunkt
Die neuen kapazitive Sensoren bestechen nicht nur
durch hervorragende technischen Daten, sondern vor
allem durch ein einzigartiges neues Visualisierungs-
konzept. Mit Hilfe einer 12-stelligen LED-Balkenanzeige
kann der Anwender den Schaltpunkt optimal auf die
Gegebenheiten hin anpassen – der Schaltpunkt liegt
dabei in der Anzeigenmitte. Die grünen LEDs um den
Schaltpunkt zeigen dabei die Sicherheit des Schaltpunk-
tes. Anhaftungen, Veränderungen des Materials etc.
werden direkt am Sensor angezeigt und der Anwender
kann den Schaltpunkt bei Bedarf perfekt nachjustieren.
Ein sich anbahnender Fehler ist somit frühzeitig erkenn-
und behebbar. Das minimiert das Risiko von Ausfällen
oder Abschaltungen.
Einfache Support-Möglichkeiten
Die transparente Schaltpunktvisualisierung erlaubt einen
einfachen Support via Telefon im Fehlerfall, denn die
Nachjustierung bei geänderten Prozessbedingungen ist
anschaulich und leicht erklärbar.
Einzigartiges Anzeige- und Bedienkonzept
via LED-Visualisierung.
Schaltpunktabweichungen „sehen“
und einfach nachjustieren.
Dicht dank Schutzart IP 69K.
PNP/ NPN, NO/ NC, Zeitfunktion.
Für Medientemperaturen bis 110 °C.
Bei uns ist der richtige
Schaltpunkt immer in der Mitte.

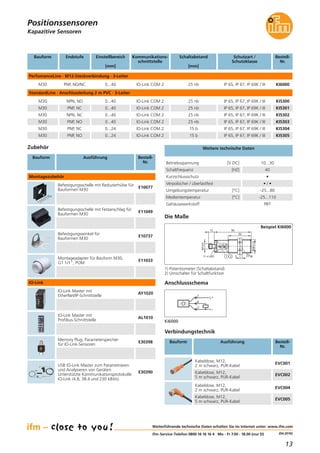

13
(04.2016)
Positionssensoren
Kapazitive Sensoren
Bauform Endstufe Schaltabstand
[mm]
Schutzart /
Schutzklasse
Bestell-
Nr.
PerfomanceLine · M12-Steckverbindung · 3-Leiter
M30 PNP, NO/NC 25 nb IP 65, IP 67, IP 69K / III KI6000
Einstellbereich
[mm]
0...40
Kommunikations-
schnittstelle
StandardLine · Anschlussleitung 2 m PVC · 3-Leiter
M30 NPN, NO 25 nb IP 65, IP 67, IP 69K / III KI5300
M30 PNP, NC 25 nb IP 65, IP 67, IP 69K / III KI5301
0...40
0...40
IO-Link COM 2
IO-Link COM 2
M30 NPN, NC 25 nb IP 65, IP 67, IP 69K / III KI5302
M30 PNP, NO 25 nb IP 65, IP 67, IP 69K / III KI5303
0...40
0...40
IO-Link COM 2
IO-Link COM 2
M30 PNP, NC 15 b IP 65, IP 67, IP 69K / III KI5304
M30 PNP, NO 15 b IP 65, IP 67, IP 69K / III KI5305
0...24
0...24
IO-Link COM 2
IO-Link COM 2
IO-Link COM 2
Memory Plug, Parameterspeicher
für IO-Link-Sensoren
E30398
IO-Link Master mit
EtherNet/IP-Schnittstelle
AY1020
Schaltfrequenz [HZ] 40
Verpolsicher / überlastfest • / •
Medientemperatur [°C] -25...110
Gehäusewerkstoff PBT
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
IO-Link Master mit
Profibus-Schnittstelle
AL1010
Befestigungsschelle mit Festanschlag für
Bauformen M30
E11049
Befestigungsschelle mit Reduzierhülse für
Bauformen M30
E10077
Befestigungswinkel für
Bauformen M30
E10737
Montageadapter für Bauform M30,
G1 1/1", POM
E11033
Nr.
Zubehör
Die Maße
11 x LED 36
M30x1,5
50
8012
51 2
M12x1
Beispiel KI6000
L+
L
1
4
3
Anschlussschema
KI6000
USB IO-Link Master zum Parametrieren
und Analysieren von Geräten
Unterstützte Kommunikationsprotokolle:
IO-Link (4.8, 38.4 und 230 kBit/s)
E30390
Montagezubehör
IO-Link
1) Potentiometer (Schaltabstand)
2) Umschalter für Schaltfunktion

14
Extrem robuste Positions-
sensoren mit 1 mm starker
aktiver Fläche aus Metall.
Funktionsprinzip
Bündig lässt sich der neue Sensor aus der Baureihe
MFH in die unterschiedlichsten Stähle einbauen. Mit
seinen 1,8 mm Schaltabstand zeigt er überdies ein
zuverlässiges Schaltverhalten. Das neue Wirkprinzip
des Gerätes basiert auf einer magnet-induktiven Tech-
nologie, die ausschließlich ferromagnetische Metalle
(z. B. Stahl) erkennt. Zum Druckbereich hin erfolgt die
Abdichtung über einen Dicht- und einen Stützring.
Applikationen
Nicht nur in Hydraulikzylindern überzeugt der Sensor,
auch an weiteren Hydraulikkomponenten, wie Ventilen
oder Pumpen. Der MFH funktioniert zuverlässig ein
ganzes Zylinderleben lang. Darüber hinaus wird er er-
folgreich im Maschinenbau, z. B. in Kunststoffumspritz-
maschinen, oder in der Prozessindustrie eingesetzt.
Mit seinem attraktiven Preis kann man diesen Sensor
auch an einfachen Komponenten in Erwägung ziehen,
wo diese Option bisher zu teuer war.
Äußerst widerstandsfähig mit über
10 Millionen Druckzyklen.
Preis-Leistungs-Sieger.
Antivalenter Ausgang bietet eine höhere
Betriebssicherheit.
Standard M12-Gehäuse mit dichtem
Kabelabgang.
Kurze Bauform (40 mm) für extrem
flache Zylinderprofile.
500 bar? Na und?!
Neue Hydrauliksensoren.
Positionssensoren

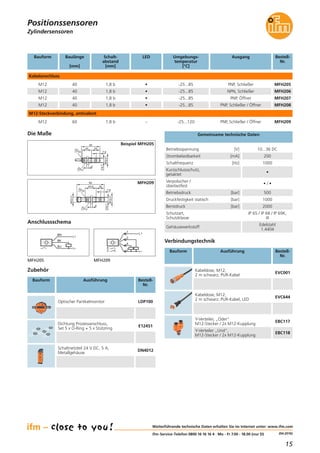

15
(04.2016)
10
1820
4
17
M12x1
9,7
7,8
40
Zylindersensoren
Positionssensoren
Verbindungstechnik
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel, LED
EVC644
Y-Verteiler, „Oder“
M12-Stecker / 2x M12-Kupplung
EBC117
Y-Verteiler „Und“,
EBC118
Bauform Schalt-
abstand
[mm]
Baulänge
[mm]
LED AusgangUmgebungs-
temperatur
[°C]
Bestell-
Nr.
Kabelanschluss
M12 1,8 b40 • PNP, Schließer-25...85 MFH205
M12 1,8 b40 • NPN, Schließer-25...85 MFH206
M12 1,8 b40 • PNP, Öffner-25...85 MFH207
M12 1,8 b40 • PNP, Schließer / Öffner-25...85 MFH208
M12 1,8 b60 – PNP, Schließer / Öffner-25...120 MFH209
Betriebsspannung [V] 10...36 DC
Strombelastbarkeit [mA] 200
Schaltfrequenz [Hz] 1000
Kurzschlussschutz,
getaktet
•
Verpolsicher /
überlastfest
• / •
Betriebsdruck [bar] 500
Druckfestigkeit statisch [bar] 1000
Berstdruck [bar] 2000
Schutzart,
Schutzklasse
IP 65 / IP 68 / IP 69K,
III
Gehäusewerkstoff
Edelstahl
1.4404
Gemeinsame technische Daten
Zubehör
Nr.
Optischer Partikelmonitor LDP100
Dichtung Prozessanschluss,
Set 5 x O-Ring + 5 x Stützring
E12451
Schaltnetzteil 24 V DC, 5 A,
Metallgehäuse
DN4012
Die Maße
Beispiel MFH205
M12x1
10
1824,8
4
17
M12x1
9,7
7,8
60 MFH209
BN
BK
BU
L+
L
Anschlussschema
4
L
L+
1
2
32:
4:
M12-Steckverbindung, antivalent
Kabeldose, M12,
EVC001
MFH205 MFH209

16

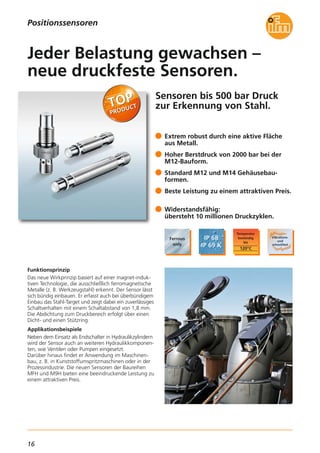

Sensoren bis 500 bar Druck
zur Erkennung von Stahl.
Funktionsprinzip
Das neue Wirkprinzip basiert auf einer magnet-induk-
tiven Technologie, die ausschließlich ferromagnetische
Metalle (z. B. Werkzeugstahl) erkennt. Der Sensor lässt
sich bündig einbauen. Er erfasst auch bei überbündigem
Einbau das Stahl-Target und zeigt dabei ein zuverlässiges
Schaltverhalten mit einem Schaltabstand von 1,8 mm.
Die Abdichtung zum Druckbereich erfolgt über einen
Dicht- und einen Stützring.
Applikationsbeispiele
Neben dem Einsatz als Endschalter in Hydraulikzylindern
wird der Sensor auch an weiteren Hydraulikkomponen-
ten, wie Ventilen oder Pumpen eingesetzt.
Darüber hinaus findet er Anwendung im Maschinen-
bau, z. B. in Kunststoffumspritzmaschinen oder in der
Prozessindustrie. Die neuen Sensoren der Baureihen
MFH und M9H bieten eine beeindruckende Leistung zu
einem attraktiven Preis.
Extrem robust durch eine aktive Fläche
aus Metall.
Hoher Berstdruck von 2000 bar bei der
M12-Bauform.
Standard M12 und M14 Gehäusebau-
formen.
Beste Leistung zu einem attraktiven Preis.
Widerstandsfähig:
übersteht 10 millionen Druckzyklen.
Jeder Belastung gewachsen –
neue druckfeste Sensoren.
Positionssensoren

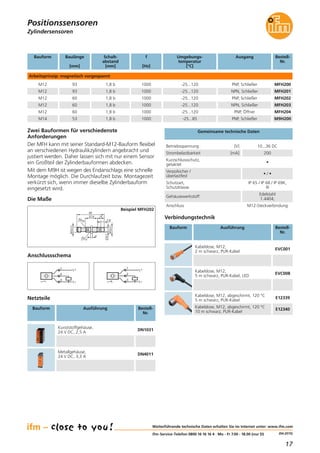

17
(04.2015)
M12x1
10
1527,8
4
17
M12x1
9,7
7,8
60
Zylindersensoren
Positionssensoren
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC008
Kabeldose, M12, abgeschirmt, 120 °C
E12339
Kabeldose, M12, abgeschirmt, 120 °C
E12340
Bauform Schalt-
abstand
[mm]
Baulänge
[mm]
f
[Hz]
AusgangUmgebungs-
temperatur
[°C]
Bestell-
Nr.
Arbeitsprinzip: magnetisch vorgespannt
M12 1,8 b93 1000 PNP, Schließer-25...120 MFH200
M12 1,8 b93 1000 NPN, Schließer-25...120 MFH201
M12 1,8 b60 1000 PNP, Schließer-25...120 MFH202
M12 1,8 b60 1000 NPN, Schließer-25...120 MFH203
M12 1,8 b60 1000 PNP, Öffner-25...120 MFH204
M14 1,8 b53 1000 PNP, Schließer-25...85 M9H200
Kurzschlussschutz,
getaktet
•
Verpolsicher /
überlastfest
• / •
Schutzart,
Schutzklasse
IP 65 / IP 68 / IP 69K,
III
Anschluss M12-Steckverbindung
Gehäusewerkstoff
Edelstahl
1.4404;
Netzteile
Nr.
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Die Maße
Beispiel MFH202
L+
L
1
4
3
Anschlussschema
L+
L
1
2
3
Zwei Bauformen für verschiedenste
Anforderungen
Der MFH kann mit seiner Standard-M12-Bauform flexibel
an verschiedenen Hydraulikzylindern angebracht und
justiert werden. Daher lassen sich mit nur einem Sensor
ein Großteil der Zylinderbauformen abdecken.
Mit dem M9H ist wegen des Endanschlags eine schnelle
Montage möglich. Die Durchlaufzeit bzw. Montagezeit
verkürzt sich, wenn immer dieselbe Zylinderbauform
eingesetzt wird.

18

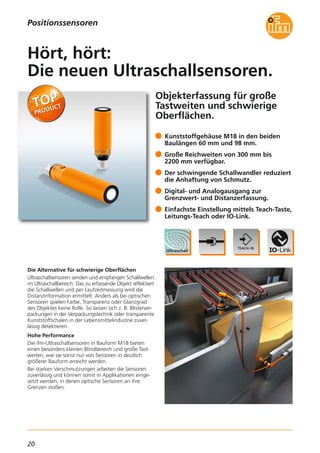

Objekterfassung für große
Tastweiten und schwierige
Oberflächen.
Die Alternative für schwierige Oberflächen
Ultraschallsensoren senden und empfangen Schallwellen
im Ultraschallbereich. Das zu erfassende Objekt reflektiert
die Schallwellen und per Laufzeitmessung wird die
Distanzinformation ermittelt. Anders als bei optischen
Sensoren spielen Farbe, Transparenz oder Glanzgrad
des Objektes keine Rolle. So lassen sich z. B. Blisterver-
packungen in der Verpackungstechnik oder transparente
Kunststoffschalen in der Lebensmittelindustrie zuver-
lässig detektieren.
Hohe Performance
Die ifm-Ultraschallsensoren in Bauform M18 bieten
einen besonders kleinen Blindbereich und große Tast-
weiten, wie sie sonst nur von Sensoren in deutlich
größerer Bauform erreicht werden.
Bei starken Verschmutzungen arbeiten die Sensoren
zuverlässig und können somit in Applikationen einge-
setzt werden, in denen optische Sensoren an ihre
Grenzen stoßen.
Robustes Edelstahlgehäuse für
anspruchsvolle Applikationen.
Bis zu 1,2 m Reichweite in der Bauform
M18 Cube und 2,2 m in Bauform M18.
Der schwingende Schallwandler reduziert
die Anhaftung von Schmutz.
Reflexschrankenbetrieb zur drehlage-
unabhängigen Objekterfassung.
Einfachste Einstellung mittels Teach-Taste,
Leitungs-Teach oder IO-Link.
Hört, was sonst keiner sieht.
Kompakte Ultraschallsensoren.
Positionssensoren

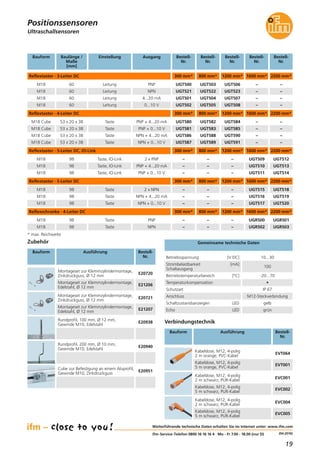

19
(04.2016)
Ultraschallsensoren
Reflextaster · 3-Leiter DC
Baulänge /
Maße
[mm]
Einstellung
60
Bauform
Leitung
Bestell-
Nr.
UGT500
Positionssensoren
300 mm*
Bestell-
Nr.
UGT503
800 mm*
Bestell-
Nr.
UGT506
1200 mm*
Bestell-
Nr.
–
1600 mm*
* max. Reichweite
Ausgang
PNP
60 Leitung UGT501 UGT504 UGT507 –4...20 mA
60 Leitung UGT502 UGT505 UGT508 –0...10 V
53 x 20 x 38 Taste UGT580
300 mm*
UGT582
800 mm*
UGT584
1200 mm*
–
1600 mm*
PNP + 4...20 mA
53 x 20 x 38 Taste UGT581 UGT583 UGT585 –PNP + 0...10 V
53 x 20 x 38 Taste UGT586 UGT588 UGT590 –NPN + 4...20 mA
53 x 20 x 38 Taste UGT587 UGT589 UGT591 –NPN + 0...10 V
Reflextaster · 5-Leiter DC, IO-Link
98 Taste, IO-Link –
300 mm*
–
800 mm*
–
1200 mm*
UGT509
1600 mm*
2 x PNP
98
98
98
98
98
Taste, IO-Link – – –
– – –
– – –
– – –
– – –
UGT510PNP + 4...20 mA
Taste, IO-Link UGT511PNP + 0...10 V
Taste UGT5152 x NPN
Taste UGT516NPN + 4...20 mA
Taste UGT517NPN + 0...10 V
Reflexschranke · 4-Leiter DC
98
M18
M18
M18
M18 Cube
M18 Cube
M18 Cube
M18 Cube
M18
M18
M18
M18
M18
M18
M18 Taste –
300 mm*
–
800 mm*
–
1200 mm*
UGR500
1600 mm*
Bestell-
Nr.
–
60 Leitung UGT521 UGT522 UGT523 –NPNM18 –
2200 mm*
–
–
–
2200 mm*
–
–
–
UGT512
2200 mm*
Reflextaster · 5-Leiter DC 300 mm* 800 mm* 1200 mm* 1600 mm* 2200 mm*
UGT513
UGT514
UGT518
UGT519
UGT520
UGR501
2200 mm*
PNP
98M18 Taste – – – UGR502 UGR503NPN
Zubehör
Nr.
Montageset zur Klemmzylindermontage,
Zinkdruckguss, Ø 12 mm
E20720
Edelstahl, Ø 12 mm
E21206
E20721
Edelstahl, Ø 12 mm
E21207
Rundprofil, 100 mm, Ø 12 mm,
Gewinde M10, Edelstahl
E20938
E20940
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Temperaturkompensation •
Betriebstemperaturbereich [°C] -20...70
Strombelastbarkeit [mA]
Schaltausgang
100
Schutzart IP 67
Echo LED grün
Schaltzustandsanzeigen LED gelb
Verbindungstechnik
Nr.
Kabeldose, M12, 4-polig
2 m orange, PVC-Kabel
EVT064
EVT001
EVC001
EVC002
EVC004
EVC005

20
Objekterfassung für große
Tastweiten und schwierige
Oberflächen.
Die Alternative für schwierige Oberflächen
Ultraschallsensoren senden und empfangen Schallwellen
im Ultraschallbereich. Das zu erfassende Objekt reflektiert
die Schallwellen und per Laufzeitmessung wird die
Distanzinformation ermittelt. Anders als bei optischen
Sensoren spielen Farbe, Transparenz oder Glanzgrad
des Objektes keine Rolle. So lassen sich z. B. Blisterver-
packungen in der Verpackungstechnik oder transparente
Kunststoffschalen in der Lebensmittelindustrie zuver-
lässig detektieren.
Hohe Performance
Die ifm-Ultraschallsensoren in Bauform M18 bieten
einen besonders kleinen Blindbereich und große Tast-
weiten, wie sie sonst nur von Sensoren in deutlich
größerer Bauform erreicht werden.
Bei starken Verschmutzungen arbeiten die Sensoren
zuverlässig und können somit in Applikationen einge-
setzt werden, in denen optische Sensoren an ihre
Grenzen stoßen.
Kunststoffgehäuse M18 in den beiden
Baulängen 60 mm und 98 mm.
Große Reichweiten von 300 mm bis
2200 mm verfügbar.
Der schwingende Schallwandler reduziert
die Anhaftung von Schmutz.
Digital- und Analogausgang zur
Grenzwert- und Distanzerfassung.
Einfachste Einstellung mittels Teach-Taste,
Leitungs-Teach oder IO-Link.
Hört, hört:
Die neuen Ultraschallsensoren.
Positionssensoren

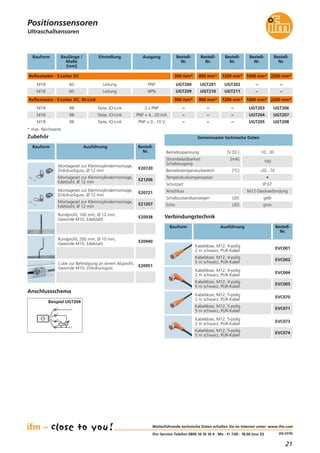

21
(04.2016)
Ultraschallsensoren
Baulänge /
Maße
[mm]
Einstellung
60
Bauform
Leitung
Bestell-
Nr.
UGT200
Positionssensoren
300 mm*
Bestell-
Nr.
UGT201
800 mm*
Bestell-
Nr.
UGT202
1200 mm*
Bestell-
Nr.
–
1600 mm*
* max. Reichweite
Ausgang
PNP
Reflextaster · 5-Leiter DC, IO-Link
98 Taste, IO-Link –
300 mm*
–
800 mm*
–
1200 mm*
UGT203
1600 mm*
2 x PNP
98
98
Taste, IO-Link – – –
– – –
UGT204PNP + 4...20 mA
Taste, IO-Link UGT205PNP + 0...10 V
M18
M18
M18
M18
Bestell-
Nr.
–
60 Leitung UGT209 UGT210 UGT211 –NPNM18 –
2200 mm*
UGT206
2200 mm*
UGT207
UGT208
Zubehör
Nr.
E20720
Edelstahl, Ø 12 mm
E21206
E20721
Edelstahl, Ø 12 mm
E21207
E20938
E20940
Cube zur Befestigung an einem Aluprofil,
Gewinde M10, Zinkdruckguss
E20951
Temperaturkompensation •
Betriebstemperaturbereich [°C] -20...70
Schaltausgang
100
Schutzart IP 67
Echo LED grün
Schaltzustandsanzeigen LED gelb
Verbindungstechnik
Nr.
EVC001
EVC002
EVC004
EVC005
EVC070
EVC071
EVC073
EVC074
L+
L
3
4
2
1
Anschlussschema
Beispiel UGT204

22

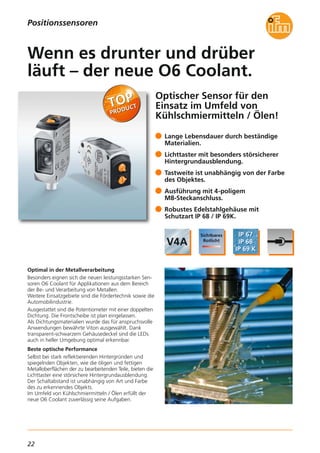

Optischer Sensor für den
Einsatz im Umfeld von
Kühlschmiermitteln / Ölen!
Optimal in der Metallverarbeitung
Besonders eignen sich die neuen leistungsstarken Sen-
soren O6 Coolant für Applikationen aus dem Bereich
der Be- und Verarbeitung von Metallen.
Weitere Einsatzgebiete sind die Fördertechnik sowie die
Automobilindustrie.
Ausgestattet sind die Potentiometer mit einer doppelten
Dichtung. Die Frontscheibe ist plan eingelassen.
Als Dichtungsmaterialien wurde das für anspruchsvolle
Anwendungen bewährte Viton ausgewählt. Dank
transparent-schwarzem Gehäusedeckel sind die LEDs
auch in heller Umgebung optimal erkennbar.
Beste optische Performance
Selbst bei stark reflektierenden Hintergründen und
spiegelnden Objekten, wie die öligen und fettigen
Metalloberflächen der zu bearbeitenden Teile, bieten die
Lichttaster eine störsichere Hintergrundausblendung.
Der Schaltabstand ist unabhängig von Art und Farbe
des zu erkennendes Objekts.
Im Umfeld von Kühlschmiermitteln / Ölen erfüllt der
neue O6 Coolant zuverlässig seine Aufgaben.
Lange Lebensdauer durch beständige
Materialien.
Lichttaster mit besonders störsicherer
Hintergrundausblendung.
Tastweite ist unabhängig von der Farbe
des Objektes.
Ausführung mit 4-poligem
M8-Steckanschluss.
Robustes Edelstahlgehäuse mit
Schutzart IP 68 / IP 69K.
Wenn es drunter und drüber
läuft – der neue O6 Coolant.
Positionssensoren

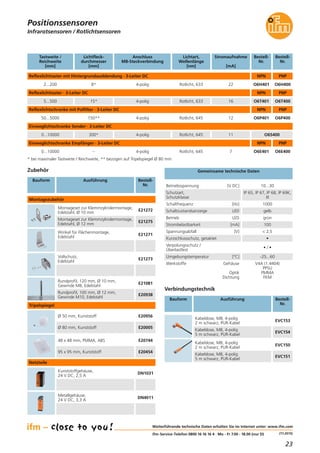

23
(11.2015)
Positionssensoren
Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC
Lichtfleck-
durchmesser
[mm]
Anschluss
M8-Steckverbindung
8*
Tastweite /
Reichweite
[mm]
2...200 4-polig
Stromaufnahme
[mA]
22
Reflexlichttaster · 3-Leiter DC
15*5...500 4-polig 16
Reflexlichtschranke mit Polfilter · 3-Leiter DC
150**50...5000 4-polig 12
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000 4-polig 11
Einweglichtschranke Empfänger · 3-Leiter DC
–0...10000 4-polig 7
Lichtart,
Wellenlänge
[nm]
Rotlicht, 633
Rotlicht, 633
Rotlicht, 645
Rotlicht, 645
Rotlicht, 645
* bei maximaler Tastweite / Reichweite, ** bezogen auf Tripelspiegel Ø 80 mm
Zubehör
Nr.
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Kurzschlussschutz, getaktet •
Verpolungsschutz /
Überlastfest
• / •
Spannungsabfall [V] < 2,5
Werkstoffe Gehäuse
Optik
Dichtung
V4A (1.4404)
PPSU
PMMA
FKM
Schutzart,
Schutzklasse
IP 65, IP 67, IP 68, IP 69K,
III
O6H400O6H401
Bestell-
Nr.
Bestell-
Nr.
PNPNPN
O6T400O6T401
PNPNPN
O6P400O6P401
PNPNPN
O6S400
O6E400O6E401
PNPNPN
Winkel für Flächenmontage,
Edelstahl
E21271
Vollschutz,
Edelstahl
E21273
Montagezubehör
Kunststoffgehäuse,
24 V DC, 2,5 A
DN1031
Metallgehäuse,
24 V DC, 3,3 A
DN4011
Netzteile
Verbindungstechnik
Nr.
EVC150
EVC151
EVC153
EVC154
Ø 50 mm, Kunststoff E20956
Ø 80 mm, Kunststoff E20005
48 x 48 mm, PMMA, ABS E20744
95 x 95 mm, Kunststoff E20454
Tripelspiegel
Edelstahl, Ø 10 mm
E21272
Edelstahl, Ø 12 mm
E21275
E21081
E20938

24

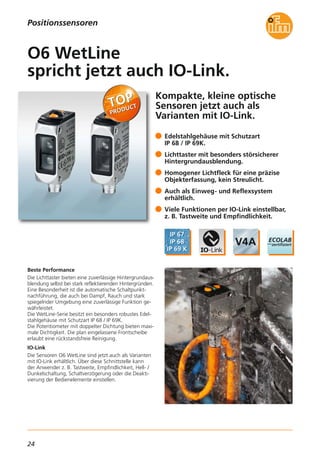

Kompakte, kleine optische
Sensoren jetzt auch als
Varianten mit IO-Link.
Beste Performance
Die Lichttaster bieten eine zuverlässige Hintergrundaus-
blendung selbst bei stark reflektierenden Hintergründen.
Eine Besonderheit ist die automatische Schaltpunkt-
nachführung, die auch bei Dampf, Rauch und stark
spiegelnder Umgebung eine zuverlässige Funktion ge-
währleistet.
Die WetLine-Serie besitzt ein besonders robustes Edel-
stahlgehäuse mit Schutzart IP 68 / IP 69K.
Die Potentiometer mit doppelter Dichtung bieten maxi-
male Dichtigkeit. Die plan eingelassene Frontscheibe
erlaubt eine rückstandsfreie Reinigung.
IO-Link
Die Sensoren O6 WetLine sind jetzt auch als Varianten
mit IO-Link erhältlich. Über diese Schnittstelle kann
der Anwender z. B. Tastweite, Empfindlichkeit, Hell- /
Dunkelschaltung, Schaltverzögerung oder die Deakti-
vierung der Bedienelemente einstellen.
Edelstahlgehäuse mit Schutzart
IP 68 / IP 69K.
Lichttaster mit besonders störsicherer
Hintergrundausblendung.
Homogener Lichtfleck für eine präzise
Objekterfassung, kein Streulicht.
Auch als Einweg- und Reflexsystem
erhältlich.
Viele Funktionen per IO-Link einstellbar,
z. B. Tastweite und Empfindlichkeit.
O6 WetLine
spricht jetzt auch IO-Link.
Positionssensoren

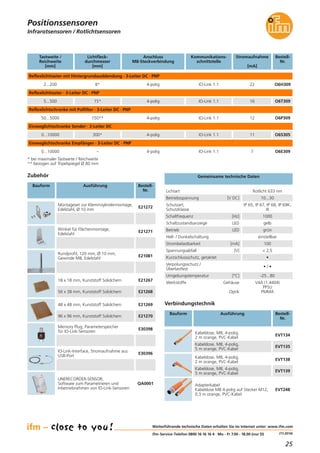

25
(11.2014)
Positionssensoren
Reflexlichttaster mit Hintergrundausblendung · 3-Leiter DC · PNP
Lichtfleck-
durchmesser
[mm]
Anschluss
M8-Steckverbindung
Bestell-
Nr.
8* O6H309
Tastweite /
Reichweite
[mm]
2...200 4-polig
Stromaufnahme
[mA]
22
Reflexlichttaster · 3-Leiter DC · PNP
15* O6T3095...500 4-polig 16
Reflexlichtschranke mit Polfilter · 3-Leiter DC · PNP
150** O6P30950...5000 4-polig 12
Einweglichtschranke Sender · 2-Leiter DC
300*0...10000 4-polig 11 O6S305
Einweglichtschranke Empfänger · 3-Leiter DC · PNP
– O6E3090...10000 4-polig 7
Kommunikations-
schnittstelle
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
* bei maximaler Tastweite / Reichweite
** bezogen auf Tripelspiegel Ø 80 mm
Zubehör
Nr.
Edelstahl, Ø 10 mm
E21272
Winkel für Flächenmontage,
Edelstahl
E21271
E21081
E30398
IO-Link-Interface, Stromaufnahme aus
USB-Port
E30396
LINERECORDER-SENSOR,
Software zum Parametrieren und
Inbetriebnehmen von IO-Link-Sensoren
QA0001
Lichtart Rotlicht 633 nm
Schaltzustandsanzeige LED gelb
Betrieb LED grün
Verpolungsschutz /
Überlastfest
• / •
Spannungsabfall [V] < 2,5
Werkstoffe Gehäuse
Optik
V4A (1.4404)
PPSU
PMMA
Verbindungstechnik
Nr.
Kabeldose, M8, 4-polig,
EVT134
EVT135
EVT138
EVT139
Adapterkabel
Kabeldose M8 4-polig auf Stecker M12,
0,3 m orange, PVC-Kabel
EVT248
Schutzart,
Schutzklasse
IP 65, IP 67, IP 68, IP 69K,
III
Hell- / Dunkelschaltung einstellbar
18 x 18 mm, Kunststoff Solidchem E21267

26

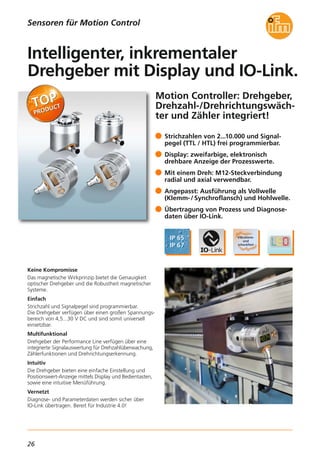

Motion Controller: Drehgeber,
Drehzahl-/Drehrichtungswäch-
ter und Zähler integriert!
Keine Kompromisse
Das magnetische Wirkprinzip bietet die Genauigkeit
optischer Drehgeber und die Robustheit magnetischer
Systeme.
Einfach
Strichzahl und Signalpegel sind programmierbar.
Die Drehgeber verfügen über einen großen Spannungs-
bereich von 4,5...30 V DC und sind somit universell
einsetzbar.
Multifunktional
Drehgeber der Performance Line verfügen über eine
integrierte Signalauswertung für Drehzahlüberwachung,
Zählerfunktionen und Drehrichtungserkennung.
Intuitiv
Die Drehgeber bieten eine einfache Einstellung und
Positionswert-Anzeige mittels Display und Bedientasten,
sowie eine intuitive Menüführung.
Vernetzt
Diagnose- und Parameterdaten werden sicher über
IO-Link übertragen. Bereit für Industrie 4.0!
Strichzahlen von 2...10.000 und Signal-
pegel (TTL / HTL) frei programmierbar.
Display: zweifarbige, elektronisch
drehbare Anzeige der Prozesswerte.
Mit einem Dreh: M12-Steckverbindung
radial und axial verwendbar.
Angepasst: Ausführung als Vollwelle
(Klemm-/ Synchroflansch) und Hohlwelle.
Übertragung von Prozess und Diagnose-
daten über IO-Link.
Intelligenter, inkrementaler
Drehgeber mit Display und IO-Link.

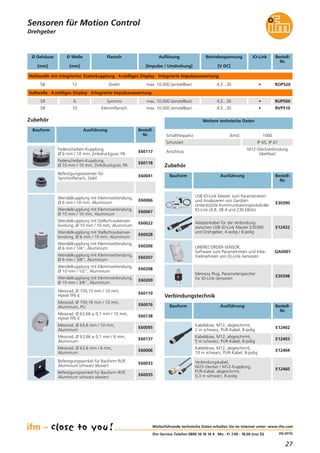

27
(04.2015)
Drehgeber
Flansch IO-LinkAuflösung
[Impulse / Umdrehung]
Bestell-
Nr.
Hohlwelle mit integrierter Statorkupplung · 4-stelliges Display · Integrierte Impulsauswertung
Direkt •max. 10.000 (einstellbar) ROP52012
Betriebsspannung
[V DC]
4,5...30
Ø Welle
[mm]
Vollwelle · 4-stelliges Display · Integrierte Impulsauswertung
Synchro •max. 10.000 (einstellbar) RUP5006 4,5...30
Klemmflansch •max. 10.000 (einstellbar) RVP51010 4,5...30
Schutzart IP 65, IP 67
Anschluss
M12-Steckverbindung
(drehbar)
58
58
58
Ø Gehäuse
[mm]
Schaltfrequenz [kHz] 1000
Zubehör
Nr.
Federscheiben-Kupplung,
Ø 6 mm / 10 mm, Zinkdruckguss; PA
E60117
Federscheiben-Kupplung,
Ø 10 mm / 10 mm, Zinkdruckguss; PA
E60118
Wendelkupplung mit Klemmverbindung,
Ø 6 mm / 10 mm, Aluminium
E60066
Ø 10 mm / 10 mm, Aluminium
E60067
Wendelkupplung mit Stellschraubenver-
bindung, Ø 10 mm / 10 mm, Aluminium
E60022
Wendelkupplung mit Stellschraubenver-
bindung, Ø 6 mm / 10 mm, Aluminium
E60028
Ø 6 mm / 1/4", Aluminium
E60206
E60207
E60208
E60209
Messrad, Ø 159,15 mm / 10 mm,
Hytrel TPE-E
E60110
Aluminium, PU
E60076
Messrad, Ø 63,66 ± 0,1 mm / 10 mm,
Hytrel TPE-E
E60138
Aluminium
E60095
Messrad, Ø 63,66 ± 0,1 mm / 6 mm,
Aluminium
E60137
Aluminium
E60006
Befestigungswinkel für Bauform RUP,
Aluminium schwarz eloxiert
E60033
Befestigungswinkel für Bauform RVP,
Aluminium schwarz eloxiert
E60035
Befestigungsexzenter für
Synchroflansch, Stahl
E60041
E30398
Software zum Parametrieren und Inbe-
triebnehmen von IO-Link-Sensoren
QA0001
Adapterkabel für die Verbindung
zwischen USB IO-Link Master E30390
und Drehgeber, 4-polig / 8-polig
E12432
Zubehör
Nr.
Verbindungstechnik
Nr.
Kabeldose, M12, abgeschirmt,
5 m schwarz, PUR-Kabel, 8-polig
E12403
E12404
E12402
Verbindungskabel,
M23-Stecker / M12-Kupplung,
PUR-Kabel, abgeschirmt,
0,3 m schwarz, 8-polig
E12460
E30390

28

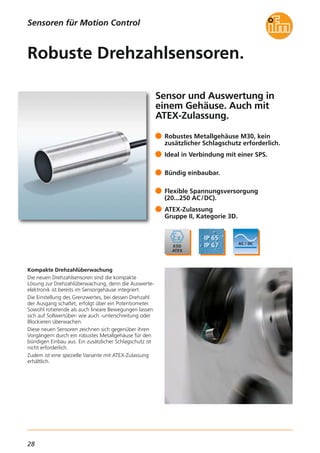

Sensor und Auswertung in
einem Gehäuse. Auch mit
ATEX-Zulassung.
Kompakte Drehzahlüberwachung
Die neuen Drehzahlsensoren sind die kompakte
Lösung zur Drehzahlüberwachung, denn die Auswerte-
elektronik ist bereits im Sensorgehäuse integriert.
Die Einstellung des Grenzwertes, bei dessen Drehzahl
der Ausgang schaltet, erfolgt über ein Potentiometer.
Sowohl rotierende als auch lineare Bewegungen lassen
sich auf Sollwertüber- wie auch -unterschreitung oder
Blockieren überwachen.
Diese neuen Sensoren zeichnen sich gegenüber ihren
Vorgängern durch ein robustes Metallgehäuse für den
bündigen Einbau aus. Ein zusätzlicher Schlagschutz ist
nicht erforderlich.
Zudem ist eine spezielle Variante mit ATEX-Zulassung
erhältlich.
Robustes Metallgehäuse M30, kein
zusätzlicher Schlagschutz erforderlich.
Ideal in Verbindung mit einer SPS.
Bündig einbaubar.
Flexible Spannungsversorgung
(20...250 AC/DC).
ATEX-Zulassung
Gruppe II, Kategorie 3D.
Robuste Drehzahlsensoren.

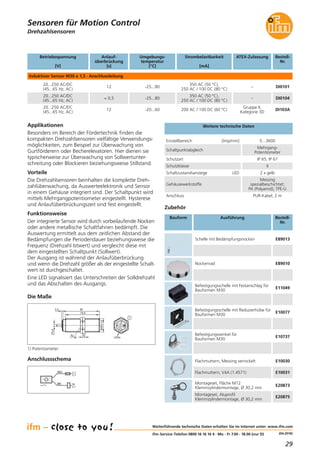

29
(04.2016)
Betriebsspannung
[V]
Anlauf-
überbrückung
[s]
Umgebungs-
temperatur
[°C]
ATEX-ZulassungStrombelastbarkeit
[mA]
Bestell-
Nr.
Induktiver Sensor M30 x 1,5 · Anschlussleitung
20...250 AC/DC
(45...65 Hz, AC)
12 -25...80 –
350 AC (50 °C),
250 AC / 100 DC (80 °C)
DI0101
20...250 AC/DC
(45...65 Hz, AC)
< 0,5 -25...80 –
350 AC (50 °C),
250 AC / 100 DC (80 °C)
DI0104
20...250 AC/DC
(45...65 Hz, AC)
12 -20...60
Gruppe II,
Kategorie 3D
200 AC / 100 DC (60 °C) DI103A
Drehzahlsensoren
Einstellbereich [Imp/min] 5...3600
Schaltpunktabgleich
Mehrgang-
Potentiometer
Schaltzustandsanzeige LED 2 x gelb
Gehäusewerkstoffe
Messing
spezialbeschichtet;
PA (Polyamid); TPE-U
Anschluss PUR-Kabel, 2 m
Schutzart IP 65, IP 67
Schutzklasse II
Weitere technische DatenApplikationen
Besonders im Bereich der Fördertechnik finden die
kompakten Drehzahlsensoren vielfältige Verwendungs-
möglichkeiten, zum Beispiel zur Überwachung von
Gurtförderern oder Becherelevatoren. Hier dienen sie
typischerweise zur Überwachung von Sollwertunter-
schreitung oder Blockieren beziehungsweise Stillstand.
Vorteile
Die Drehzahlsensoren beinhalten die komplette Dreh-
zahlüberwachung, da Auswerteelektronik und Sensor
in einem Gehäuse integriert sind. Der Schaltpunkt wird
mittels Mehrgangpotentiometer eingestellt. Hysterese
und Anlaufüberbrückungszeit sind fest eingestellt.
Funktionsweise
Der integrierte Sensor wird durch vorbeilaufende Nocken
oder andere metallische Schaltfahnen bedämpft. Die
Auswertung ermittelt aus dem zeitlichen Abstand der
Bedämpfungen die Periodendauer beziehungsweise die
Frequenz (Drehzahl Istwert) und vergleicht diese mit
dem eingestellten Schaltpunkt (Sollwert).
Der Ausgang ist während der Anlaufüberbrückung
und wenn die Drehzahl größer als der eingestellte Schalt-
wert ist durchgeschaltet.
Eine LED signalisiert das Unterschreiten der Solldrehzahl
und das Abschalten des Ausgangs.
Die Maße
80
75,5
M30x1,5
5,4
2,2
36
5
1
LEDs
1) Potentiometer
WH
BK
L1
L+
L
N
Anschlussschema
Nockenrad E89010
Befestigungsschelle mit Festanschlag für
Bauformen M30
E11049
Befestigungsschelle mit Reduzierhülse für
Bauformen M30
E10077
Befestigungswinkel für
Bauformen M30
E10737
Flachmuttern, Messing vernickelt E10030
Flachmuttern, V4A (1.4571) E10031
Montageset, Fläche M12
Klemmzylindermontage, Ø 30,2 mm
E20873
Montageset, Aluprofil
Klemmzylindermontage, Ø 30,2 mm
E20875
Schelle mit Bedämpfungsnocken E89013
Zubehör
Nr.

30

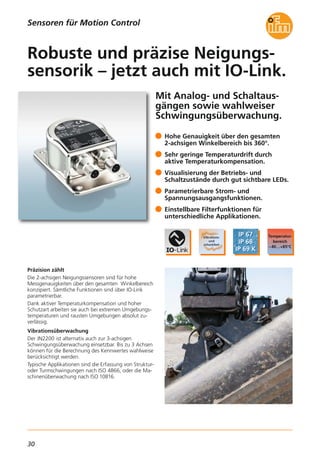

Mit Analog- und Schaltaus-
gängen sowie wahlweiser
Schwingungsüberwachung.
Präzision zählt
Die 2-achsigen Neigungssensoren sind für hohe
Messgenauigkeiten über den gesamten Winkelbereich
konzipiert. Sämtliche Funktionen sind über IO-Link
parametrierbar.
Dank aktiver Temperaturkompensation und hoher
Schutzart arbeiten sie auch bei extremen Umgebungs-
temperaturen und rausten Umgebungen absolut zu-
verlässig.
Vibrationsüberwachung
Der JN2200 ist alternativ auch zur 3-achsigen
Schwingungsüberwachung einsetzbar. Bis zu 3 Achsen
können für die Berechnung des Kennwertes wahlweise
berücksichtigt werden.
Typische Applikationen sind die Erfassung von Struktur-
oder Turmschwingungen nach ISO 4866, oder die Ma-
schinenüberwachung nach ISO 10816.
Hohe Genauigkeit über den gesamten
2-achsigen Winkelbereich bis 360°.
Sehr geringe Temperaturdrift durch
aktive Temperaturkompensation.
Visualisierung der Betriebs- und
Schaltzustände durch gut sichtbare LEDs.
Parametrierbare Strom- und
Spannungsausgangsfunktionen.
Einstellbare Filterfunktionen für
unterschiedliche Applikationen.
Robuste und präzise Neigungs-
sensorik – jetzt auch mit IO-Link.

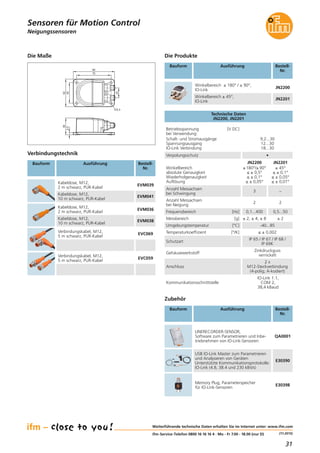

31
(11.2015)
Betriebsspannung [V DC]
bei Verwendung:
Schalt- und Stromausgänge
Spannungsausgang
IO-Link Verbindung
9,2...30
12...30
18...30
Winkelbereich
absolute Genauigkeit
Wiederholgenauigkeit
Auflösung
JN2200
±180°/± 90°
≤ ± 0,5°
≤ ± 0,1°
≤ ± 0,05°
JN2201
± 45°
≤ ± 0,1°
≤ ± 0,05°
≤ ± 0,01°
Temperaturkoeffizient [°/K] ≤ ± 0,002
Schutzart
IP 65 / IP 67 / IP 68 /
IP 69K
Anzahl Messachsen
bei Neigung
2
Frequenzbereich [Hz] 0,1...400
Messbereich [g] ± 2, ± 4, ± 8
2
0,5...50
± 2
Anzahl Messachsen
bei Schwingung
3 –
Gehäusewerkstoff
Zinkdruckguss
vernickelt
Anschluss
2 x
M12-Steckverbindung
(4-polig; A-kodiert)
Technische Daten
JN2200, JN2201
Neigungssensoren
Verbindungstechnik
Nr.
Kabeldose, M12,
EVM039
Kabeldose, M12,
EVM041
Kabeldose, M12,
EVM036
Kabeldose, M12,
EVM038
Verbindungskabel, M12,
EVC069
EVC059
Zubehör
Ausführung Bestell-
Nr.
Die Maße
Bauform
Die Produkte
Nr.
Winkelbereich ± 180° / ± 90°,
IO-Link
JN2200
Winkelbereich ± 45°,
IO-Link
JN2201
Bauform
Kommunikationsschnittstelle
IO-Link 1.1,
COM 2,
38,4 kBaud
Software zum Parametrieren und Inbe-
triebnehmen von IO-Link-Sensoren
QA0001
E30390
90
75
22
45
62
5,3
36
4,5
E30398

32

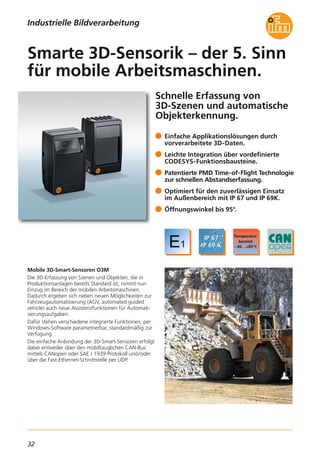

Schnelle Erfassung von
3D-Szenen und automatische
Objekterkennung.
Mobile 3D-Smart-Sensoren O3M
Die 3D-Erfassung von Szenen und Objekten, die in
Produktionsanlagen bereits Standard ist, nimmt nun
Einzug im Bereich der mobilen Arbeitsmaschinen.
Dadurch ergeben sich neben neuen Möglichkeiten zur
Fahrzeugautomatisierung (AGV, automated guided
vehicle) auch neue Assistenzfunktionen für Automati-
sierungsaufgaben.
Dafür stehen verschiedene integrierte Funktionen, per
Windows-Software parametrierbar, standardmäßig zur
Verfügung.
Die einfache Anbindung der 3D-Smart-Sensoren erfolgt
dabei entweder über den mobiltauglichen CAN-Bus
mittels CANopen oder SAE J 1939 Protokoll und/oder
über die Fast-Ethernet-Schnittstelle per UDP.
Einfache Applikationslösungen durch
vorverarbeitete 3D-Daten.
Leichte Integration über vordefinierte
CODESYS-Funktionsbausteine.
Patentierte PMD Time-of-Flight Technologie
zur schnellen Abstandserfassung.
Optimiert für den zuverlässigen Einsatz
im Außenbereich mit IP 67 und IP 69K.
Öffnungswinkel bis 95°.
Smarte 3D-Sensorik – der 5. Sinn
für mobile Arbeitsmaschinen.

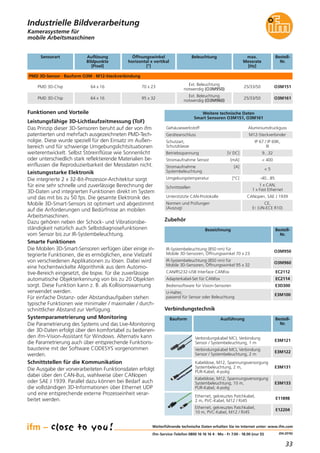

33
(04.2016)
Kamerasysteme für
mobile Arbeitsmaschinen
Bezeichnung Bestell-
Nr.
IR-Systembeleuchtung (850 nm) für
Mobile 3D-Sensoren, Öffnungswinkel 70 x 23
O3M950
O3M960
Smart Sensoren O3M151, O3M161
Zubehör
Gehäusewerkstoff Aluminiumdruckguss
Geräteanschluss M12-Steckverbinder
Schutzart,
Schutzklasse
IP 67 / IP 69K,
III
Funktionen und Vorteile
Leistungsfähige 3D-Lichtlaufzeitmessung (ToF)
Das Prinzip dieser 3D-Sensoren beruht auf der von ifm
patentierten und mehrfach ausgezeichneten PMD-Tech-
nolgie. Diese wurde speziell für den Einsatz im Außen-
bereich und für schwierige Umgebungslichtsituationen
weiterentwickelt. Selbst Störeinflüsse wie Sonnenlicht
oder unterschiedlich stark reflektierende Materialien be-
einflussen die Reproduzierbarkeit der Messdaten nicht.
Leistungsstarke Elektronik
Die integrierte 2 x 32-Bit-Prozessor-Architektur sorgt
für eine sehr schnelle und zuverlässige Berechnung der
3D-Daten und integrierten Funktionen direkt im System
und das mit bis zu 50 fps. Die gesamte Elektronik des
Mobile 3D-Smart-Sensors ist optimiert und abgestimmt
auf die Anforderungen und Bedürfnisse an mobilen
Arbeitsmaschinen.
Dazu gehören neben der Schock- und Vibrationsbe-
ständigkeit natürlich auch Selbstdiagnosefunktionen
vom Sensor bis zur IR-Systembeleuchtung.
Smarte Funktionen
Die Mobilen 3D-Smart-Sensoren verfügen über einige in-
tegrierte Funktionen, die es ermöglichen, eine Vielzahl
von verschiedenen Applikationen zu lösen. Dabei wird
eine hochentwickelte Algorithmik aus dem Automo-
tive-Bereich eingesetzt, die bspw. für die zuverlässige
automatische Objekterkennung von bis zu 20 Objekten
sorgt. Diese Funktion kann z. B. als Kollisionswarnung
verwendet werden.
Für einfache Distanz- oder Abstandsaufgaben stehen
typische Funktionen wie minimaler / maximaler / durch-
schnittlicher Abstand zur Verfügung.
Systemparametrierung und Monitoring
Die Parametrierung des Systems und das Live-Monitoring
der 3D-Daten erfolgt über den komfortabel zu bedienen-
den ifm-Vision-Assistant für Windows. Alternativ kann
die Parametrierung auch über entsprechende Funktions-
bausteine mit der Software CODESYS vorgenommen
werden.
Schnittstellen für die Kommunikation
Die Ausgabe der vorverarbeiteten Funktionsdaten erfolgt
dabei über den CAN-Bus, wahlweise über CANopen
oder SAE J 1939. Parallel dazu können bei Bedarf auch
die vollständigen 3D-Informationen über Ethernet UDP
und eine entsprechende externe Prozesseinheit verar-
beitet werden.
Stromaufnahme Sensor [mA] < 400
Stromaufnahme [A]
Systembeleuchtung
< 5
Schnittstellen
1 x CAN,
1 x Fast Ethernet
Unterstützte CAN-Protokolle CANopen, SAE J 1939
Normen und Prüfungen
(Auszug)
CE,
E1 (UN-ECE R10)
CAN/RS232-USB Interface CANfox EC2112
Adapterkabel-Set für CANfox EC2114
Bediensoftware für Vision-Sensoren E3D300
U-Halter,
passend für Sensor oder Beleuchtung
E3M100
Verbindungstechnik
Verbindungskabel MCI, Verbindung
Sensor / Systembeleuchtung, 1 m
E3M121
E3M122
Nr.
Kabeldose, M12, Spannungsversorgung
Systembeleuchtung, 2 m,
PUR-Kabel, 4-polig
E3M131
PUR-Kabel, 4-polig
E3M133
Ethernet, gekreuztes Patchkabel,
2 m, PVC-Kabel, M12 / RJ45
E11898
E12204
Sensorart Auflösung
Bildpunkte
[Pixel]
BeleuchtungÖffnungswinkel
horizontal x vertikal
[°]
Bestell-
Nr.
PMD 3D-Sensor · Bauform O3M · M12-Steckverbindung
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig (O3M950)
70 x 23 O3M151
max.
Messrate
[Hz]
25/33/50
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig (O3M960)
95 x 32 O3M16125/33/50

34

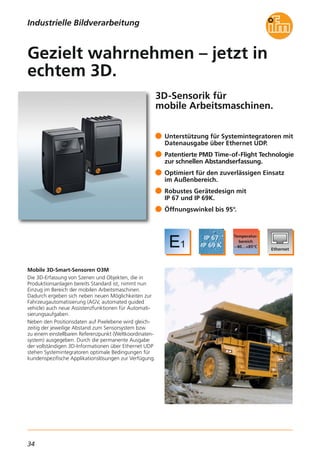

3D-Sensorik für
mobile Arbeitsmaschinen.
Mobile 3D-Smart-Sensoren O3M
Die 3D-Erfassung von Szenen und Objekten, die in
Produktionsanlagen bereits Standard ist, nimmt nun
Einzug im Bereich der mobilen Arbeitsmaschinen.
Dadurch ergeben sich neben neuen Möglichkeiten zur
Fahrzeugautomatisierung (AGV, automated guided
vehicle) auch neue Assistenzfunktionen für Automati-
sierungsaufgaben.
Neben den Positionsdaten auf Pixelebene wird gleich-
zeitig der jeweilige Abstand zum Sensorsystem bzw.
zu einem einstellbaren Referenzpunkt (Weltkoordinaten-
system) ausgegeben. Durch die permanente Ausgabe
der vollständigen 3D-Informationen über Ethernet UDP
stehen Systemintegratoren optimale Bedingungen für
kundenspezifische Applikationslösungen zur Verfügung.
Unterstützung für Systemintegratoren mit
Datenausgabe über Ethernet UDP.
Patentierte PMD Time-of-Flight Technologie
zur schnellen Abstandserfassung.
Optimiert für den zuverlässigen Einsatz
im Außenbereich.
Robustes Gerätedesign mit
IP 67 und IP 69K.
Öffnungswinkel bis 95°.
Gezielt wahrnehmen – jetzt in
echtem 3D.

35

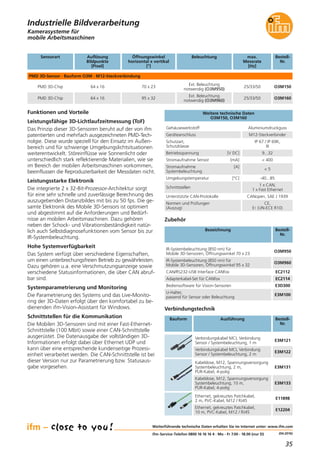

(04.2016)
Kamerasysteme für
mobile Arbeitsmaschinen
O3M150, O3M160
Gehäusewerkstoff Aluminiumdruckguss
Geräteanschluss M12-Steckverbinder
Schutzart,
Schutzklasse
IP 67 / IP 69K,
III
Leistungsfähige 3D-Lichtlaufzeitmessung (ToF)
Das Prinzip dieser 3D-Sensoren beruht auf der von ifm
patentierten und mehrfach ausgezeichneten PMD-Tech-
nolgie. Diese wurde speziell für den Einsatz im Außen-
bereich und für schwierige Umgebungslichtsituationen
weiterentwickelt. Störeinflüsse wie Sonnenlicht oder
unterschiedlich stark reflektierende Materialien, wie sie
im Bereich der mobilen Arbeitsmaschinen vorkommen,
beeinflussen die Reproduzierbarkeit der Messdaten nicht.
Leistungsstarke Elektronik
Die integrierte 2 x 32-Bit-Prozessor-Architektur sorgt
für eine sehr schnelle und zuverlässige Berechnung des
auszugebenden Distanzbildes mit bis zu 50 fps. Die ge-
samte Elektronik des Mobile 3D-Sensors ist optimiert
und abgestimmt auf die Anforderungen und Bedürf-
nisse an mobilen Arbeitsmaschinen. Dazu gehören
neben der Schock- und Vibrationsbeständigkeit natür-
lich auch Selbstdiagnosefunktionen vom Sensor bis zur
IR-Systembeleuchtung.
Hohe Systemverfügbarkeit
Das System verfügt über verschiedene Eigenschaften,
um einen unterbrechungsfreien Betrieb zu gewährleisten.
Dazu gehören u.a. eine Verschmutzungsanzeige sowie
verschiedene Statusinformationen, die über CAN abruf-
bar sind.
Systemparametrierung und Monitoring
Die Parametrierung des Systems und das Live-Monito-
ring der 3D-Daten erfolgt über den komfortabel zu be-
dienenden ifm-Vision-Assistant für Windows.
Schnittstellen für die Kommunikation
Die Mobilen 3D-Sensoren sind mit einer Fast-Ethernet-
Schnittstelle (100 Mbit) sowie einer CAN-Schnittstelle
ausgerüstet. Die Datenausgabe der vollständigen 3D-
Informationen erfolgt dabei über Ethernet UDP und
kann über eine entsprechende kundenseitige Prozess-
einheit verarbeitet werden. Die CAN-Schnittstelle ist bei
dieser Version nur zur Parametrierung bzw. Statusaus-
gabe vorgesehen.
Stromaufnahme Sensor [mA] < 400
Stromaufnahme [A]
Systembeleuchtung
< 5
Schnittstellen
1 x CAN,
1 x Fast Ethernet
Unterstützte CAN-Protokolle CANopen, SAE J 1939
(Auszug)
CE,
E1 (UN-ECE R10)
Nr.
Zubehör
Verbindungstechnik
E3M121
E3M122
Nr.
PUR-Kabel, 4-polig
E3M131
PUR-Kabel, 4-polig
E3M133
E11898
E12204
Sensorart Auflösung
Bildpunkte
[Pixel]
BeleuchtungÖffnungswinkel
horizontal x vertikal
[°]
Bestell-
Nr.
PMD 3D-Sensor · Bauform O3M · M12-Steckverbindung
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig (O3M950)
70 x 23 O3M150
max.
Messrate
[Hz]
25/33/50
PMD 3D-Chip 64 x 16
Ext. Beleuchtung
notwendig (O3M960)
95 x 32 O3M16025/33/50
O3M950
O3M960
CAN/RS232-USB Interface CANfox EC2112
Adapterkabel-Set für CANfox EC2114
Bediensoftware für Vision-Sensoren E3D300
U-Halter,
passend für Sensor oder Beleuchtung
E3M100

36

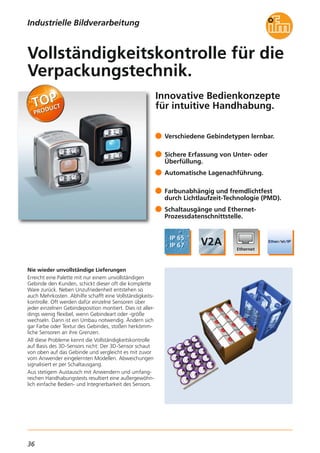

Innovative Bedienkonzepte
für intuitive Handhabung.
Nie wieder unvollständige Lieferungen
Erreicht eine Palette mit nur einem unvollständigen
Gebinde den Kunden, schickt dieser oft die komplette
Ware zurück. Neben Unzufriedenheit entstehen so
auch Mehrkosten. Abhilfe schafft eine Vollständigkeits-
kontrolle. Oft werden dafür einzelne Sensoren über
jeder einzelnen Gebindeposition montiert. Dies ist aller-
dings wenig flexibel, wenn Gebindeart oder -größe
wechseln. Dann ist ein Umbau notwendig. Ändern sich
gar Farbe oder Textur des Gebindes, stoßen herkömm-
liche Sensoren an ihre Grenzen.
All diese Probleme kennt die Vollständigkeitskontrolle
auf Basis des 3D-Sensors nicht: Der 3D-Sensor schaut
von oben auf das Gebinde und vergleicht es mit zuvor
vom Anwender eingelernten Modellen. Abweichungen
signalisiert er per Schaltausgang.
Aus stetigem Austausch mit Anwendern und umfang-
reichen Handhabungstests resultiert eine außergewöhn-
lich einfache Bedien- und Integrierbarkeit des Sensors.
Verschiedene Gebindetypen lernbar.
Sichere Erfassung von Unter- oder
Überfüllung.
Automatische Lagenachführung.
Farbunabhängig und fremdlichtfest
durch Lichtlaufzeit-Technologie (PMD).
Schaltausgänge und Ethernet-
Prozessdatenschnittstelle.
Vollständigkeitskontrolle für die
Verpackungstechnik.

37
(11.2015)
3D-Sensoren
Montageset für O3D E3D301
Zubehör
Betriebsspannung [V DC] 20,4...28,8
Stromaufnahme [mA]
< 2400 Spitzenstrom
gepulst;
typ. Mittelwert
420
(pro Schaltausgang)
100
Echte Chip Auflösung
25.000 /
100.000
Resultierende Auflösung
176 x 132
Bildpunkte
Funktionsanzeigen LED
2 x gelb,
2 x grün
Beleuchtung
850 nm,
Infrarot
Umgebungslicht [lux]
max. 10.000
(Innenraum)
Trigger
extern;
24 V PNP/NPN
gemäß
IEC 61131-2 Typ 3
Schalteingänge
2
(konfigurierbar),
24 V PNP / NPN
gemäß
IEC 61131-2 Typ 3
Schaltausgänge
3
(konfigurierbar),
24 V PNP / NPN,
gemäß
IEC 61131-2
E11898
Ethernet, Verbindungskabel,
2 m, PVC-Kabel, M12 / M12
E21138
Sensorart Werkstoff
Frontscheibe /
LED-Fenster
Öffnungswinkel
[°]
Schutzart,
Schutzklasse
Bestell-
Nr.
PMD 3D-Sensoren · Bauform O3D · M12-Steckverbindung
PMD 3D ToF-Chip
Gorilla Glas /
Polyamid
Werkstoff
Gehäuse
Aluminium 40 x 30
IP 65 / IP 67,
III
O3D300
Max.
Bildfeldgröße
[m]
2,61 x 3,47
PMD 3D ToF-Chip
Gorilla Glas /
Polyamid
Aluminium 60 x 45
IP 65 / IP 67,
III
O3D3023,75 x 5,00
PMD 3D ToF-Chip
Polycarbonat /
Polyamid
Edelstahl 40 x 30
IP 66 / IP 67,
III
O3D3102,61 x 3,47
PMD 3D ToF-Chip
Polycarbonat /
Polyamid
Edelstahl 60 x 45
IP 66 / IP 67,
III
O3D3123,75 x 5,00
Kabeldose, M12,
E11950
Nr.
Kühlkörper E3D302
Doppelter Kühlkörper E3D304
Wärmeleiter E3D303
Überlastfest •
Parametrierschnittstelle
Ethernet
10 Base-T /100 Base-TX
Parametriermöglichkeiten
über PC /
Notebook
Abmessungen (H, B, T) [mm] 72 x 65 x 85
Technische Daten
Vollständigkeitskontrolle
Arbeitsabstand [m] 0,3...5
Maximale Gebindegröße 64 Objekte
Messrate / Schaltfrequenz [Hz]
Die Messrate wird durch das Verwenden
der automatische Positionsnachführung
reduziert
10
Mindesthöhe von Objekten [mm]
Objektgeschwindigkeit: 0...0,2 m/s
Objektgeschwindigkeit: > 0,2 m/s
25
45
Montagezubehör
Verbindungstechnik

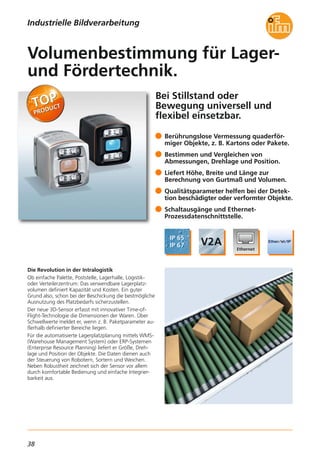

38
Bei Stillstand oder
Bewegung universell und
flexibel einsetzbar.
Die Revolution in der Intralogistik
Ob einfache Palette, Poststelle, Lagerhalle, Logistik-
oder Verteilerzentrum: Das verwendbare Lagerplatz-
volumen definiert Kapazität und Kosten. Ein guter
Grund also, schon bei der Beschickung die bestmögliche
Ausnutzung des Platzbedarfs sicherzustellen.
Der neue 3D-Sensor erfasst mit innovativer Time-of-
Flight-Technologie die Dimensionen der Waren. Über
Schwellwerte meldet er, wenn z. B. Paketparameter au-
ßerhalb definierter Bereiche liegen.
Für die automatisierte Lagerplatzplanung mittels WMS-
(Warehouse Management System) oder ERP-Systemen
(Enterprise Resource Planning) liefert er Größe, Dreh-
lage und Position der Objekte. Die Daten dienen auch
der Steuerung von Robotern, Sortern und Weichen.
Neben Robustheit zeichnet sich der Sensor vor allem
durch komfortable Bedienung und einfache Integrier-
barkeit aus.
Berührungslose Vermessung quaderför-
miger Objekte, z. B. Kartons oder Pakete.
Bestimmen und Vergleichen von
Abmessungen, Drehlage und Position.
Liefert Höhe, Breite und Länge zur
Berechnung von Gurtmaß und Volumen.
Qualitätsparameter helfen bei der Detek-
tion beschädigter oder verformter Objekte.
Schaltausgänge und Ethernet-
Prozessdatenschnittstelle.
Volumenbestimmung für Lager-
und Fördertechnik.

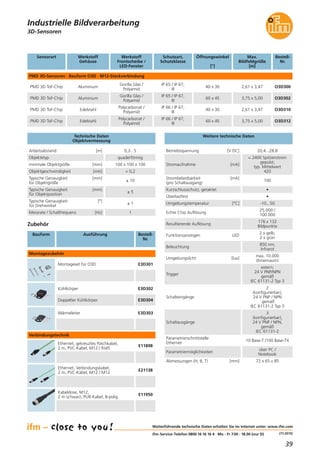

39
(11.2015)
3D-Sensoren
Sensorart Werkstoff
Frontscheibe /
LED-Fenster
Öffnungswinkel
[°]
Schutzart,
Schutzklasse
Bestell-
Nr.
PMD 3D-Sensoren · Bauform O3D · M12-Steckverbindung
PMD 3D ToF-Chip
Gorilla Glas /
Polyamid
Werkstoff
Gehäuse
Aluminium 40 x 30
IP 65 / IP 67,
III
O3D300
Max.
Bildfeldgröße
[m]
2,61 x 3,47
PMD 3D ToF-Chip
Gorilla Glas /
Polyamid
Aluminium 60 x 45
IP 65 / IP 67,
III
O3D3023,75 x 5,00
PMD 3D ToF-Chip
Polycarbonat /
Polyamid
Edelstahl 40 x 30
IP 66 / IP 67,
III
O3D3102,61 x 3,47
PMD 3D ToF-Chip
Polycarbonat /
Polyamid
Edelstahl 60 x 45
IP 66 / IP 67,
III
O3D3123,75 x 5,00
Technische Daten
Objektvermessung
Arbeitsabstand [m] 0,3...5
Objektetyp quaderförmig
minimale Objektgröße [mm] 100 x 100 x 100
Typische Genauigkeit [°]
für Drehwinkel
± 1
Messrate / Schaltfrequenz [Hz] 1
Typische Genauigkeit [mm]
für Objektposition
± 5
Objektgeschwindigkeit [m/s] < 0,2
Typische Genauigkeit [mm]
für Objektgröße
± 10
Stromaufnahme [mA]
< 2400 Spitzenstrom
gepulst;
typ. Mittelwert
420
(pro Schaltausgang)
100
Echte Chip Auflösung
25.000 /
100.000
Resultierende Auflösung
176 x 132
Bildpunkte
2 x gelb,
2 x grün
Beleuchtung
850 nm,
Infrarot
max. 10.000
(Innenraum)
Trigger
extern;
24 V PNP/NPN
gemäß
IEC 61131-2 Typ 3
Schalteingänge
2
(konfigurierbar),
24 V PNP / NPN
gemäß
IEC 61131-2 Typ 3
Schaltausgänge
3
(konfigurierbar),
24 V PNP / NPN,
gemäß
IEC 61131-2
Überlastfest •
Ethernet
über PC /
Notebook
Abmessungen (H, B, T) [mm] 72 x 65 x 85
Zubehör
E11898
E21138
Kabeldose, M12,
E11950
Nr.
Kühlkörper E3D302
Wärmeleiter E3D303
Montagezubehör
Verbindungstechnik

40
Beliebige Szenen in Echtzeit
dreidimensional erfassen.
Perspektivische und farbkodierte Darstellung des 3D
Abstandsbilds
Dreidimensional erfassen und auswerten
Die 3D-Kamera, auf Basis von PMD Technologie, erfasst
Szenen und Objekte auf einen Blick in ihren räumlichen
Dimensionen. Im Gegensatz zu Laserscannern kommt
sie ohne bewegliche Komponenten aus und ist dadurch
robust und verschleißfrei.
Das Funktionsprinzip, die Lichtlaufzeitmessung (ToF),
ist vergleichbar mit einem Laserscanner. Doch statt
einem sind 23.000 Empfangselemente matrixartig auf
dem Chip angeordnet. Somit wird nicht nur ein Punkt,
sondern eine komplette Szene in nur einer Aufnahme
vermessen. Neben dem Distanzbild liefert der Kamer-
achip auch ein Grauwertbild der Szene.
Eine intuitive bedienbare Parametriersoftware erlaubt
eine einfache Einstellung der kameraspezifischen Para-
meter. Ferner steht ein Software-Development Kit mit
Beispielprogrammcode in verschiedenen Programmier-
sprachen zur Verfügung.
Neuer digitaler Bildchip mit
23.000 Bildpunkten.
Ausgabe Distanzbild und Grauwertbild.
Auswertung mit marktüblichen
Bildverarbeitungsbibliotheken.
Industrietaugliches Gehäuse.
Anbindung an MATLAB, HALCON,
PCL (Point Cloud Library) und
ROS (Robot Operating System)
Hochauflösende 3D-Kamera für
innovative Vision Integration.

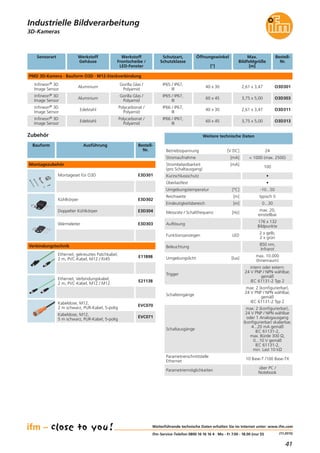

41
(11.2015)
3D-Kameras
Betriebsspannung [V DC] 24
Stromaufnahme [mA] < 1000 (max. 2500)
(pro Schaltausgang)
100
Reichweite [m] typisch 5
Eindeutigkeitsbereich [m] 0...30
Messrate / Schaltfrequenz [Hz]
max. 20,
einstellbar
Auflösung
176 x 132
Bildpunkte
2 x gelb,
2 x grün
Beleuchtung
850 nm,
Infrarot
max. 10.000
(Innenraum)
Trigger
intern oder extern:
24 V PNP / NPN wählbar,
gemäß
IEC 61131-2 Typ 2
Schalteingänge
max: 2 (konfigurierbar),
24 V PNP / NPN wählbar,
gemäß
IEC 61131-2 Typ 2
Schaltausgänge
max: 2 (konfigurierbar),
24 V PNP / NPN wählbar
oder 1 Analogausgang
(konfigurierbar) skalierbar,
4...20 mA gemäß
IEC 61131-2,
max. Bürde 300 Ω,
0...10 V gemäß
IEC 61131-2,
min. Last 10 kΩ
Sensorart Werkstoff
Frontscheibe /
LED-Fenster
Öffnungswinkel
[°]
Schutzart,
Schutzklasse
Bestell-
Nr.
PMD 3D-Kamera · Bauform O3D · M12-Steckverbindung
Infineon® 3D
Image Sensor
Gorilla Glas /
Polyamid
Werkstoff
Gehäuse
Aluminium 40 x 30
IP65 / IP67,
III
O3D301
Max.
Bildfeldgröße
[m]
2,61 x 3,47
Infineon® 3D
Image Sensor
Gorilla Glas /
Polyamid
Aluminium 60 x 45
IP65 / IP67,
III
O3D3033,75 x 5,00
Infineon® 3D
Image Sensor
Polycarbonat /
Polyamid
Edelstahl 40 x 30
IP66 / IP67,
III
O3D3112,61 x 3,47
Infineon® 3D
Image Sensor
Polycarbonat /
Polyamid
Edelstahl 60 x 45
IP66 / IP67,
III
O3D3133,75 x 5,00
Kabeldose, M12,
EVC070
Kabeldose, M12,
EVC071
Überlastfest •
Ethernet
über PC /
Notebook
Zubehör
E11898
E21138
Nr.
Kühlkörper E3D302
Wärmeleiter E3D303
Montagezubehör
Verbindungstechnik

42

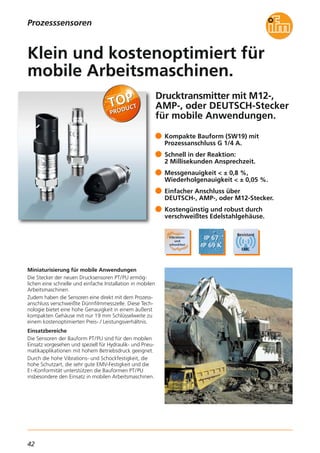

Drucktransmitter mit M12-,
AMP-, oder DEUTSCH-Stecker
für mobile Anwendungen.
Miniaturisierung für mobile Anwendungen
Die Stecker der neuen Drucksensoren PT/PU ermög-
lichen eine schnelle und einfache Installation in mobilen
Arbeitsmaschinen.
Zudem haben die Sensoren eine direkt mit dem Prozess-
anschluss verschweißte Dünnfilmmesszelle. Diese Tech-
nologie bietet eine hohe Genauigkeit in einem äußerst
kompakten Gehäuse mit nur 19 mm Schlüsselweite zu
einem kostenoptimierten Preis- / Leistungsverhältnis.
Einsatzbereiche
Die Sensoren der Bauform PT/PU sind für den mobilen
Einsatz vorgesehen und speziell für Hydraulik- und Pneu-
matikapplikationen mit hohem Betriebsdruck geeignet.
Durch die hohe Vibrations- und Schockfestigkeit, die
hohe Schutzart, die sehr gute EMV-Festigkeit und die
E1-Konformität unterstützen die Bauformen PT/PU
insbesondere den Einsatz in mobilen Arbeitsmaschinen.
Kompakte Bauform (SW19) mit
Prozessanschluss G 1/4 A.
Schnell in der Reaktion:
2 Millisekunden Ansprechzeit.
Messgenauigkeit < ± 0,8 %,
Wiederholgenauigkeit < ± 0,05 %.
Einfacher Anschluss über
DEUTSCH-, AMP-, oder M12-Stecker.
Kostengünstig und robust durch
verschweißtes Edelstahlgehäuse.
Klein und kostenoptimiert für
mobile Arbeitsmaschinen.
Prozesssensoren

43

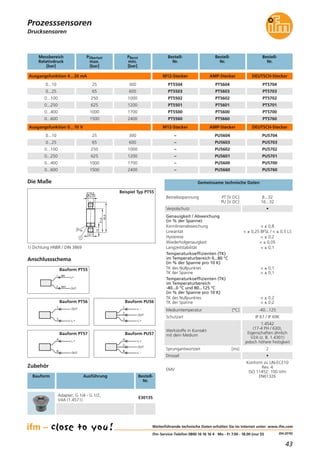

(04.2016)
Drucksensoren
Zubehör
Nr.
Betriebsspannung PT [V DC]
PU [V DC]
8...32
16...32
Mediumtemperatur [°C] -40...125
Werkstoffe in Kontakt
mit dem Medium
1.4542
(17-4 PH / 630),
Eigenschaften ähnlich
V2A (z. B. 1.4301)
jedoch höhere Festigkeit
Schutzart IP 67 / IP 69K
Sprungantwortzeit [ms] 2
Drossel •
EMV
Konform zu UN-ECE10
Rev. 4
ISO 11452: 100 V/m
EN61326
Verpolschutz •
Adapter; G 1/4 - G 1/2,
V4A (1.4571)
E30135
Prozesssensoren
PU5704
PU5703
PU5702
PU5701
PU5700
PU5760
PU5604
PU5603
PU5602
PU5601
PU5600
PU5660
Genauigkeit / Abweichung
(in % der Spanne)
Kennlinienabweichung
Linearität
Hysterese
Langzeitstabilität
Temperaturkoeffizienten (TK)
im Temperaturbereich 0...80 °C
(in % der Spanne pro 10 K)
TK des Nullpunktes
TK der Spanne
im Temperaturbereich
-40...0 °C und 80...125 °C
TK des Nullpunktes
TK der Spanne
< ± 0,8
< ± 0,25 BFSL / < ± 0,5 LS
< ± 0,2
< ± 0,05
< ± 0,1
< ± 0,1
< ± 0,1
< ± 0,2
< ± 0,2
L+
BN1
WH2
OUT
Anschlussschema
Die Maße
12
65,9
51,6
M12x1
18,9
G
1 4
/
19
1
Beispiel Typ PT55
1) Dichtung HNBR / DIN 3869
Bauform PT55
1
2
3
OUT
L +
L -
Bauform PU56
A
B
OUT
+L
A
C
B
OUT
L -
L +L +
Bauform PU57Bauform PT57
Messbereich
Relativdruck
[bar]
PÜberlast
max.
[bar]
PBerst
min.
[bar]
Ausgangsfunktion 4…20 mA
0...10 25 300
0...25 65 600
0...100 250 1000 PT5702
0...250 625 1200 PT5701
0...400 1000 1700 PT5700
0...600 1500 2400 PT5760
Ausgangsfunktion 0…10 V
0...10 300
0...25 600
0...100 1000
PT5602
0...250 1200
PT5601
0...400 1700
PT5600
0...600 2400
PT5660
PT5502
PT5501
PT5500
PT5560
25
65
250
625
1000
1500
Bestell-
Nr.
PT5504
M12-Stecker
PT5503
Bestell-
Nr.
PT5604
AMP-Stecker
PT5603
Bestell-
Nr.
PT5704
DEUTSCH-Stecker
–
–
–
–
–
M12-Stecker
–
AMP-Stecker DEUTSCH-Stecker
PT5703
1
3
L +
OUT
Bauform PT56

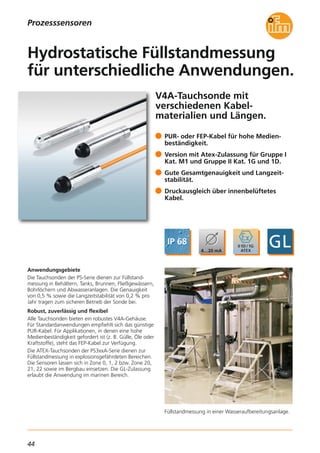

44
Prozesssensoren
V4A-Tauchsonde mit
verschiedenen Kabel-
materialien und Längen.
Füllstandmessung in einer Wasseraufbereitungsanlage.
Anwendungsgebiete
Die Tauchsonden der PS-Serie dienen zur Füllstand-
messung in Behältern, Tanks, Brunnen, Fließgewässern,
Bohrlöchern und Abwasseranlagen. Die Genauigkeit
von 0,5 % sowie die Langzeitstabilität von 0,2 % pro
Jahr tragen zum sicheren Betrieb der Sonde bei.
Robust, zuverlässig und flexibel
Alle Tauchsonden bieten ein robustes V4A-Gehäuse.
Für Standardanwendungen empfiehlt sich das günstige
PUR-Kabel. Für Applikationen, in denen eine hohe
Medienbeständigkeit gefordert ist (z. B. Gülle, Öle oder
Kraftstoffe), steht das FEP-Kabel zur Verfügung.
Die ATEX-Tauchsonden der PS3xxA-Serie dienen zur
Füllstandmessung in explosionsgefährdeten Bereichen.
Die Sensoren lassen sich in Zone 0, 1, 2 bzw. Zone 20,
21, 22 sowie im Bergbau einsetzen. Die GL-Zulassung
erlaubt die Anwendung im marinen Bereich.
PUR- oder FEP-Kabel für hohe Medien-
beständigkeit.
Version mit Atex-Zulassung für Gruppe I
Kat. M1 und Gruppe II Kat. 1G und 1D.
Gute Gesamtgenauigkeit und Langzeit-
stabilität.
Druckausgleich über innenbelüftetes
Kabel.
Hydrostatische Füllstandmessung
für unterschiedliche Anwendungen.

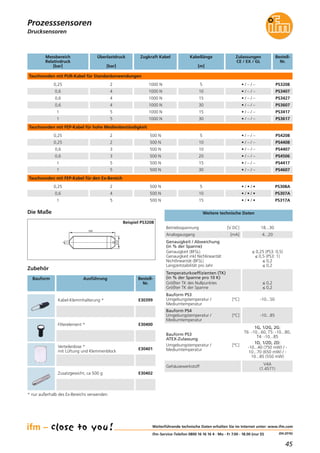

45
(04.2016)
Prozesssensoren
Drucksensoren
Verteilerdose *
mit Lüftung und Klemmenblock
E30401
Zusatzgewicht, ca 500 g E30402
Filterelement * E30400
Kabel-Klemmhalterung * E30399
Tauchsonden mit PUR-Kabel für Standardanwendungen
0,6
0,6
0,6
4
4
4
1000 N
1000 N
1000 N
Messbereich
Relativdruck
[bar]
Zulassungen
CE / EX / GL
Überlastdruck
[bar]
Zugkraft Kabel
1
1
5
5
1000 N
1000 N
Kabellänge
[m]
PS3407
PS3427
PS3607
Bestell-
Nr.
PS3417
PS3617
0,25 2 1000 N
10
15
30
15
30
5
• / – / –
• / – / –
• / – / –
• / – / –
• / – / –
• / – / – PS3208
Analogausgang [mA] 4...20
(in % der Spanne)
Genauigkeit (BFSL)
Genauigkeit inkl Nichlinearität
Nichtlinearität (BFSL)
Langzeitstabilität pro Jahr
≤ 0,25 (PS3: 0,5)
≤ 0,5 (PS3: 1)
≤ 0,2
≤ 0,2
Bauform PS3
Umgebungstemperatur / [°C]
Mediumtemperatur
-10...50
Bauform PS4
Mediumtemperatur
-10...85
Bauform PS3
ATEX-Zulassung
Mediumtemperatur
1G, 1/2G, 2G:
T6: -10...60, T5: -10...80,
T4: -10...85
1D, 1/2D, 2D:
-10...40 (750 mW) / -
10...70 (650 mW) / -
10...85 (550 mW)
Gehäusewerkstoff
V4A
(1.4571)
Zubehör
Nr.
* nur außerhalb des Ex-Bereichs verwenden
Tauchsonden mit FEP-Kabel für hohe Medienbeständigkeit
0,6
1
3
5
500 N
500 N
PS4407
PS4417
0,25 2 500 N
10
15
5
• / – / –
• / – / –
• / – / – PS4208
0,6
1
3
5
500 N
500 N
PS4506
PS4607
0,25 2 500 N
20
30
10
• / – / –
• / – / –
• / – / – PS4408
Tauchsonden mit FEP-Kabel für den Ex-Bereich
0,6
1
4
5
500 N
500 N
PS307A
PS317A
0,25 2 500 N
10
15
5
• / • / •
• / • / •
• / • / • PS308A
Größter TK des Nullpunktes
Größter TK der Spanne
≤ 0,2
≤ 0,2
100
27
Beispiel PS3208
Die Maße

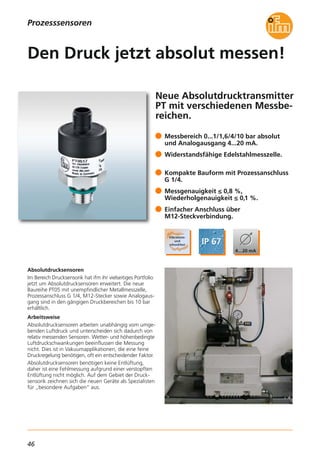

46
Neue Absolutdrucktransmitter
PT mit verschiedenen Messbe-
reichen.
Absolutdrucksensoren
Im Bereich Drucksensorik hat ifm ihr vielseitiges Portfolio
jetzt um Absolutdrucksensoren erweitert. Die neue
Baureihe PT05 mit unempfindlicher Metallmesszelle,
Prozessanschluss G 1/4, M12-Stecker sowie Analogaus-
gang sind in den gängigen Druckbereichen bis 10 bar
erhältlich.
Arbeitsweise
Absolutdrucksensoren arbeiten unabhängig vom umge-
benden Luftdruck und unterscheiden sich dadurch von
relativ messenden Sensoren. Wetter- und höhenbedingte
Luftdruckschwankungen beeinflussen die Messung
nicht. Dies ist in Vakuumapplikationen, die eine feine
Druckregelung benötigen, oft ein entscheidender Faktor.
Absolutdrucksensoren benötigen keine Entlüftung,
daher ist eine Fehlmessung aufgrund einer verstopften
Entlüftung nicht möglich. Auf dem Gebiet der Druck-
sensorik zeichnen sich die neuen Geräte als Spezialisten
für „besondere Aufgaben“ aus.
Messbereich 0...1/1,6/4/10 bar absolut
und Analogausgang 4...20 mA.
Widerstandsfähige Edelstahlmesszelle.
Kompakte Bauform mit Prozessanschluss
G 1/4.
Messgenauigkeit ≤ 0,8 %,
Wiederholgenauigkeit ≤ 0,1 %.
Einfacher Anschluss über
M12-Steckverbindung.
Den Druck jetzt absolut messen!
Prozesssensoren

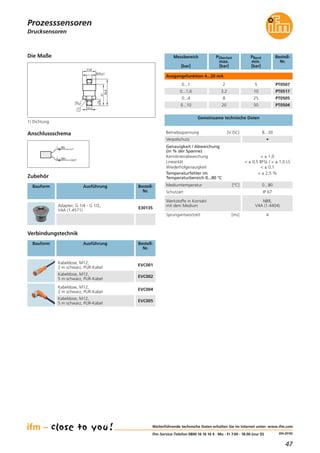

47
(04.2016)
Drucksensoren
Zubehör
Nr.
Mediumtemperatur [°C] 0...80
mit dem Medium
NBR,
V4A (1.4404)
Schutzart IP 67
Sprungantwortzeit [ms] 4
Verpolschutz •
Adapter; G 1/4 - G 1/2,
V4A (1.4571)
E30135
Prozesssensoren
Messbereich
[bar]
PÜberlast
max.
[bar]
PBerst
min.
[bar]
Bestell-
Nr.
Ausgangsfunktion 4...20 mA
0...1 5 PT0507
0...1,6 10 PT0517
0...4 25 PT0505
0...10 50 PT0504
(in % der Spanne)
Kennlinienabweichung
Linearität
Temperaturfehler im
Temperaturbereich 0...80 °C
< ± 1,0
< ± 0,5 BFSL / < ± 1,0 LS
< ± 0,1
< ± 2,5 %
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
L+
BN1
WH2
OUT
Anschlussschema
Die Maße
14
47
58,8
G¼
29
M12x1
27
1
1) Dichtung
2
3,2
8
20

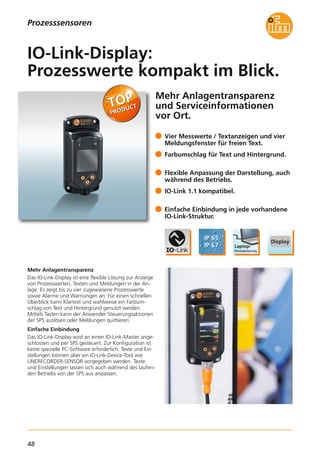

48
Mehr Anlagentransparenz
und Serviceinformationen
vor Ort.
Mehr Anlagentransparenz
Das IO-Link-Display ist eine flexible Lösung zur Anzeige
von Prozesswerten, Texten und Meldungen in der An-
lage. Es zeigt bis zu vier zugewiesene Prozesswerte
sowie Alarme und Warnungen an. Für einen schnellen
Überblick kann Klartext und wahlweise ein Farbum-
schlag von Text und Hintergrund genutzt werden.
Mittels Tasten kann der Anwender Steuerungsaktionen
der SPS auslösen oder Meldungen quittieren.
Einfache Einbindung
Das IO-Link-Display wird an einen IO-Link-Master ange-
schlossen und per SPS gesteuert. Zur Konfiguration ist
keine spezielle PC-Software erforderlich. Texte und Ein-
stellungen können über ein IO-Link-Device-Tool wie
LINERECORDER-SENSOR vorgegeben werden. Texte
und Einstellungen lassen sich auch während des laufen-
den Betriebs von der SPS aus anpassen.
Vier Messwerte / Textanzeigen und vier
Meldungsfenster für freien Text.
Farbumschlag für Text und Hintergrund.
Flexible Anpassung der Darstellung, auch
während des Betriebs.
IO-Link 1.1 kompatibel.
Einfache Einbindung in jede vorhandene
IO-Link-Struktur.
IO-Link-Display:
Prozesswerte kompakt im Blick.
Prozesssensoren

49
(11.2015)

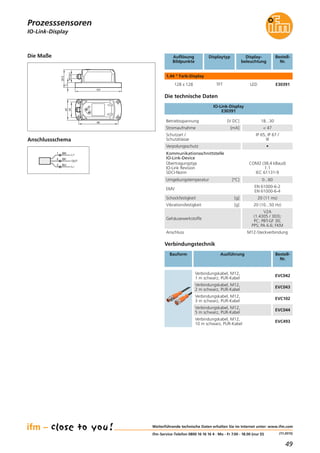

IO-Link-Display
Prozesssensoren
Auflösung
Bildpunkte
Displaytyp Display-
beleuchtung
Bestell-
Nr.
1,44 " Farb-Display
128 x 128 TFT LED E30391
BN1
BK4
BU3
L+
L
OUT
Anschlussschema
Die Maße
45
34
86
101
39,5
11
M12x1
Die technische Daten
IO-Link-Display
E30391
Schutzart /
Schutzklasse
IP 65, IP 67 /
III
Umgebungstemperatur [°C] 0...60
EMV
EN 61000-6-2
EN 61000-6-4
Schockfestigkeit [g] 20 (11 ms)
Vibrationsfestigkeit [g] 20 (10...50 Hz)
Gehäusewerkstoffe
V2A
(1.4305 / 303);
PC; PBT-GF 30;
PPS; PA 6.6; FKM
Kommunikationsschnittstelle
IO-Link-Device
Übertragungstyp
IO-Link Revision
SDCI-Norm
COM2 (38,4 kBaud)
1.1
IEC 61131-9
Verbindungstechnik
Nr.
EVC042
EVC043
EVC102
EVC044
EVC493

50

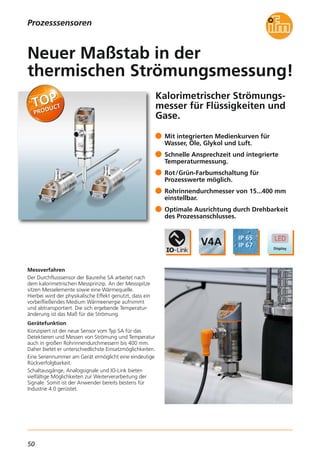

Kalorimetrischer Strömungs-
messer für Flüssigkeiten und
Gase.
Messverfahren
Der Durchflusssensor der Baureihe SA arbeitet nach
dem kalorimetrischen Messprinzip. An der Messspitze
sitzen Messelemente sowie eine Wärmequelle.
Hierbei wird der physikalische Effekt genutzt, dass ein
vorbeifließendes Medium Wärmeenergie aufnimmt
und abtransportiert. Die sich ergebende Temperatur-
änderung ist das Maß für die Strömung.
Gerätefunktion
Konzipiert ist der neue Sensor vom Typ SA für das
Detektieren und Messen von Strömung und Temperatur
auch in großen Rohrinnendurchmessern bis 400 mm.
Daher bietet er unterschiedlichste Einsatzmöglichkeiten.
Eine Seriennummer am Gerät ermöglicht eine eindeutige
Rückverfolgbarkeit.
Schaltausgänge, Analogsignale und IO-Link bieten
vielfältige Möglichkeiten zur Weiterverarbeitung der
Signale. Somit ist der Anwender bereits bestens für
Industrie 4.0 gerüstet.
Mit integrierten Medienkurven für
Wasser, Öle, Glykol und Luft.
Schnelle Ansprechzeit und integrierte
Temperaturmessung.
Rot/Grün-Farbumschaltung für
Prozesswerte möglich.
Rohrinnendurchmesser von 15...400 mm
einstellbar.
Optimale Ausrichtung durch Drehbarkeit
des Prozessanschlusses.
Neuer Maßstab in der
thermischen Strömungsmessung!
Prozesssensoren

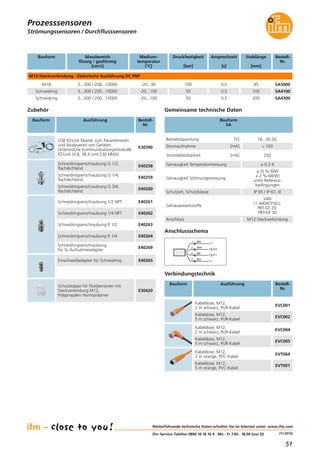

51
(11.2015)
Gehäusewerkstoffe
V4A
(1.4404/316L);
PBT-GF 20;
PBT-GF 30
Genauigkeit Temperaturmessung ± 0,3 K
Genauigkeit Strömungsmessung
± (5 % MW
+ 2 % MEW)
unter Referenz-
bedingungen
Bauform
SA
Schutzart, Schutzklasse IP 65 / IP 67, III
BN
WH
BK
BU
4
1
3
2
OUT2
L+
L
OUT1
Anschlussschema
Messbereich
flüssig / gasförmig
[cm/s]
Medium-
temperatur
[°C]
Ansprechzeit
[s]
Bestell-
Nr.
M12-Steckverbindung · Elektrische Ausführung DC PNP
5...300 / 200...10000 -20...90 0,5 SA5000
Stablänge
[mm]
45
5...300 / 200...10000 -20...100 0,5 SA4100100
5...300 / 200...10000 -20...100 0,5 SA4300200
Druckfestigkeit
[bar]
100
50
50
Prozesssensoren
Zubehör
Nr.
Schneidringverschraubung G 1/2,
flachdichtend
E40258
flachdichtend
E40259
flachdichtend
E40260
Bauform
M18
Schneidring
Schneidring
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
Kabeldose, M12,
EVT064
Kabeldose, M12,
EVT001
E30390
Schneidringverschraubung 1/2 NPT E40261
Schneidringverschraubung 1/4 NPT E40262
Schneidringverschraubung R 1/2 E40263
Schneidringverschraubung R 1/4 E40264
Einschweißadapter für Schneidring E40265
Schneidringverschraubung
für SL-Aufnahmeadapter
E40269
Schutzkappe für Fluidsensoren mit
Steckverbindung M12,
Polypropylen Homopolymer
E30420

52

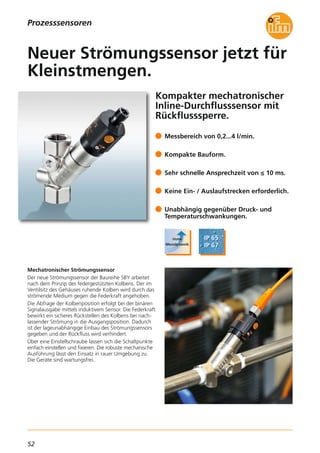

Kompakter mechatronischer
Inline-Durchflusssensor mit
Rückflusssperre.
Mechatronischer Strömungssensor
Der neue Strömungssensor der Baureihe SBY arbeitet
nach dem Prinzip des federgestützten Kolbens. Der im
Ventilsitz des Gehäuses ruhende Kolben wird durch das
strömende Medium gegen die Federkraft angehoben.
Die Abfrage der Kolbenposition erfolgt bei der binären
Signalausgabe mittels induktivem Sensor. Die Federkraft
bewirkt ein sicheres Rückstellen des Kolbens bei nach-
lassender Strömung in die Ausgangsposition. Dadurch
ist der lageunabhängige Einbau des Strömungssensors
gegeben und der Rückfluss wird verhindert.
Über eine Einstellschraube lassen sich die Schaltpunkte
einfach einstellen und fixieren. Die robuste mechanische
Ausführung lässt den Einsatz in rauer Umgebung zu.
Die Geräte sind wartungsfrei.
Messbereich von 0,2...4 l/min.
Kompakte Bauform.
Sehr schnelle Ansprechzeit von ≤ 10 ms.
Keine Ein- / Auslaufstrecken erforderlich.
Unabhängig gegenüber Druck- und
Temperaturschwankungen.
Neuer Strömungssensor jetzt für
Kleinstmengen.
Prozesssensoren

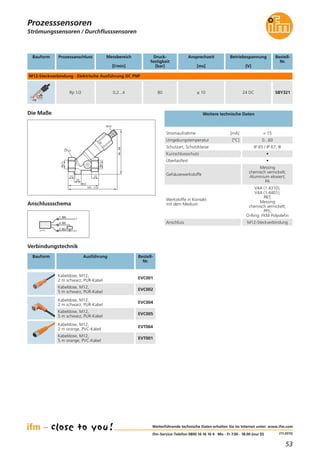

53
(11.2015)
Schutzart, Schutzklasse IP 65 / IP 67, III
Gehäusewerkstoffe
Messing
chemisch vernickelt;
Aluminium eloxiert;
PA
mit dem Medium
V4A (1.4310);
V4A (1.4401);
PBT;
Messing
chemisch vernickelt;
PPS;
O-Ring: FKM Polyolefin
Überlastfest •
L+
L
BN1
4 BK
3 BU
Anschlussschema
Prozessanschluss Druck-
festigkeit
[bar]
Messbereich
[l/min]
Ansprechzeit
[ms]
Bestell-
Nr.
M12-Steckverbindung · Elektrische Ausführung DC PNP
Rp 1/2 800,2...4 ≤ 10 SBY321
Betriebsspannung
[V]
24 DC
Bauform
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
Kabeldose, M12,
EVT064
Kabeldose, M12,
EVT001
Prozesssensoren
M12
94...99
27
Rp½
Rp½
66,5
18
107...113
13 13
Die Maße

54

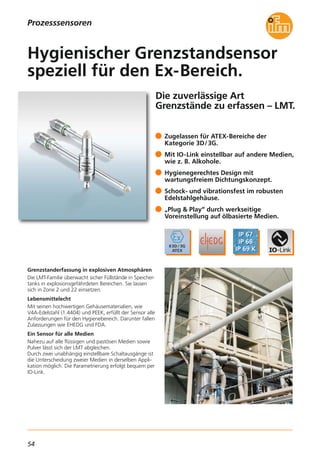

Die zuverlässige Art
Grenzstände zu erfassen – LMT.
Grenzstanderfassung in explosiven Atmosphären
Die LMT-Familie überwacht sicher Füllstände in Speicher-
tanks in explosionsgefährdeten Bereichen. Sie lassen
sich in Zone 2 und 22 einsetzen.
Lebensmittelecht
Mit seinen hochwertigen Gehäusematerialien, wie
V4A-Edelstahl (1.4404) und PEEK, erfüllt der Sensor alle
Anforderungen für den Hygienebereich. Darunter fallen
Zulassungen wie EHEDG und FDA.
Ein Sensor für alle Medien
Nahezu auf alle flüssigen und pastösen Medien sowie
Pulver lässt sich der LMT abgleichen.
Durch zwei unabhängig einstellbare Schaltausgänge ist
die Unterscheidung zweier Medien in derselben Appli-
kation möglich. Die Parametrierung erfolgt bequem per
IO-Link.
Zugelassen für ATEX-Bereiche der
Kategorie 3D/3G.
Mit IO-Link einstellbar auf andere Medien,
wie z. B. Alkohole.
Hygienegerechtes Design mit
wartungsfreiem Dichtungskonzept.
Schock- und vibrationsfest im robusten
Edelstahlgehäuse.
„Plug & Play“ durch werkseitige
Voreinstellung auf ölbasierte Medien.
Hygienischer Grenzstandsensor
speziell für den Ex-Bereich.
Prozesssensoren

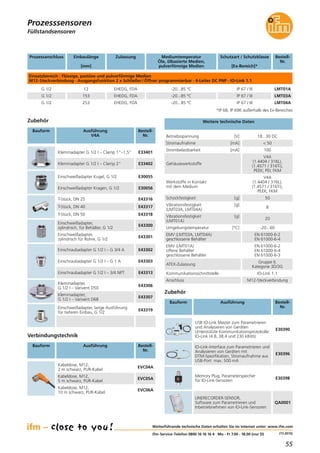

55
(11.2015)
Füllstandsensoren
Prozessanschluss Einbaulänge
[mm]
Zulassung Schutzart / Schutzklasse
[Ex-Bereich]*
Bestell-
Nr.
Einsatzbereich : Flüssige, pastöse und pulverförmige Medien
M12-Steckverbindung · Ausgangsfunktion 2 x Schließer/Öffner programmierbar · 4-Leiter DC PNP · IO-Link 1.1
Mediumtemperatur
Öle, ölbasierte Medien,
pulverförmige Medien
G 1/2 12 EHEDG, FDA -20...85 °C IP 67 / III LMT01A
Zubehör
Bauform Ausführung
V4A
Bestell-
Nr.
Gehäusewerkstoffe
V4A
(1.4404 / 316L),
(1.4571 / 316Ti),
PEEK; PEI; FKM
mit dem Medium
V4A
(1.4404 / 316L),
(1.4571 / 316Ti),
PEEK; FKM
Schockfestigkeit [g] 50
Vibrationsfestigkeit [g]
(LMT03A, LMT04A)
8
Vibrationsfestigkeit [g]
(LMT01A)
20
EMV (LMT03A, LMT04A)
geschlossene Behälter
EN 61000-6-2
EN 61000-6-4
EMV (LMT01A)
offene Behälter
geschlossene Behälter
EN 61000-6-2
EN 61000-6-4
EN 61000-6-3
Klemmadapter G 1/2 I – Clamp 1"–1,5" E33401
Klemmadapter G 1/2 I – Clamp 2" E33402
Einschweißadapter Kugel, G 1/2 E30055
Einschweißadapter Kragen, G 1/2 E30056
Einschweißadapter,
zylindrisch, für Behälter, G 1/2
E43300
Einschweißadapter,
zylindrisch für Rohre, G 1/2
E43301
Einschraubadapter G 1/2 I – G 3/4 A E43302
Einschraubadapter G 1/2 I – G 1 A E43303
Einschraubadapter G 1/2 I – 3/4 NPT E43313
Klemmadapter,
G 1/2 I – Varivent D50
E43306
Klemmadapter,
G 1/2 I – Varivent D68
E43307
Zubehör
Nr.
IO-Link-Interface zum Parametrieren und
Analysieren von Geräten mit
DTM-Spezifikation, Stromaufnahme aus
USB-Port: max. 500 mA
E30396
E30398
T-Stück, DN 25 E43316
Einschweißadapter, lange Ausführung
für tieferen Einbau, G 1/2
E43319
Prozesssensoren
ATEX-Zulassung
Gruppe II,
Kategorie 3D/3G
Kommunikationsschnittstelle IO-Link 1.1
QA0001
E30390
*IP 68, IP 69K außerhalb des Ex-Bereiches
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC04A
Kabeldose, M12,
EVC05A
Kabeldose, M12,
EVC06A

56

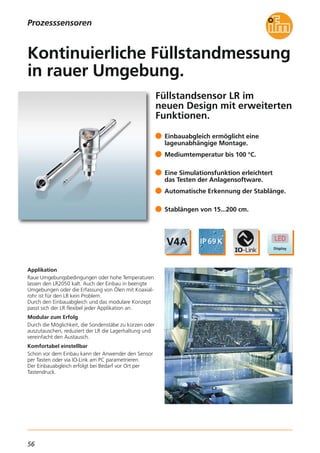

Füllstandsensor LR im
neuen Design mit erweiterten
Funktionen.
Applikation
Raue Umgebungsbedingungen oder hohe Temperaturen
lassen den LR2050 kalt. Auch der Einbau in beengte
Umgebungen oder die Erfassung von Ölen mit Koaxial-
rohr ist für den LR kein Problem.
Durch den Einbauabgleich und das modulare Konzept
passt sich der LR flexibel jeder Applikation an.
Modular zum Erfolg
Durch die Möglichkeit, die Sondenstäbe zu kürzen oder
auszutauschen, reduziert der LR die Lagerhaltung und
vereinfacht den Austausch.
Komfortabel einstellbar
Schon vor dem Einbau kann der Anwender den Sensor
per Tasten oder via IO-Link am PC parametrieren.
Der Einbauabgleich erfolgt bei Bedarf vor Ort per
Tastendruck.
Einbauabgleich ermöglicht eine
lageunabhängige Montage.
Mediumtemperatur bis 100 °C.
Eine Simulationsfunktion erleichtert
das Testen der Anlagensoftware.
Automatische Erkennung der Stablänge.
Stablängen von 15...200 cm.
Kontinuierliche Füllstandmessung
in rauer Umgebung.
Prozesssensoren

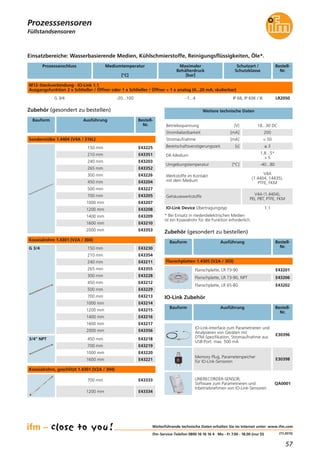

57
(11.2015)
Füllstandsensoren
Schutzart /
Schutzklasse
Maximaler
Behälterdruck
[bar]
-1...4 IP 68, IP 69K / III
Prozesssensoren
Prozessanschluss Mediumtemperatur
[°C]
Bestell-
Nr.
M12-Steckverbindung · IO-Link 1.1
Ausgangsfunktion 2 x Schließer / Öffner oder 1 x Schließer / Öffner + 1 x analog (4...20 mA; skalierbar)
G 3/4 -20...100 LR2050
DK-Medium
1,8...5*
> 5
Werkstoffe im Kontakt
mit dem Medium
V4A
(1.4404, 14435),
PTFE, FKM
Gehäusewerkstoffe
V4A (1.4404),
PEI, PBT, PTFE, FKM
Bereitschaftsverzögerungszeit [s] ≤ 3
IO-Link Device Übertragungstyp 1.1
Einsatzbereiche: Wasserbasierende Medien, Kühlschmierstoffe, Reinigungsflüssigkeiten, Öle*.
* Bei Einsatz in niederdielektrischen Medien
ist ein Koaxialrohr für die Funktion erforderlich.
Zubehör (gesondert zu bestellen)
Nr.
Sondenstäbe 1.4404 (V4A / 316L)
Koaxialrohre 1.4301 (V2A / 304)
Flanschplatten 1.4305 (V2A / 303)
Nr.
Flanschplatte, LR 73-90 E43201
Flanschplatte, LR 73-90, NPT E43206
Koaxialrohre, geschlitzt 1.4301 (V2A / 304)
700 mm E43333
1200 mm E43334
E43218450 mm
E43219700 mm
E432201000 mm
E432211600 mm
G 3/4
3/4" NPT
E30396
E30398
QA0001
IO-Link Zubehör
Nr.
E43203240 mm
E43204450 mm
E43226300 mm
E43205700 mm
E43227500 mm
E432071000 mm
E432081200 mm
E432091400 mm
E432101600 mm
E43211240 mm
E43212450 mm
E43213700 mm
E432141000 mm
E432151200 mm
E432161400 mm
E432171600 mm
E43228300 mm
E43229500 mm
E43351210 mm
E43225150 mm
E43352265 mm
E433532000 mm
E43354210 mm
E43230150 mm
E43355265 mm
E433562000 mm

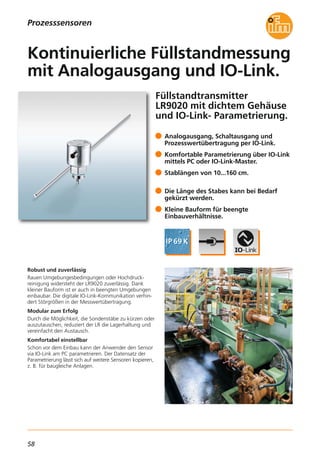

58
Füllstandtransmitter
LR9020 mit dichtem Gehäuse
und IO-Link- Parametrierung.
Robust und zuverlässig
Rauen Umgebungesbedingungen oder Hochdruck-
reinigung widersteht der LR9020 zuverlässig. Dank
kleiner Bauform ist er auch in beengten Umgebungen
einbaubar. Die digitale IO-Link-Kommunikation verhin-
dert Störgrößen in der Messwertübertragung.
Modular zum Erfolg
Durch die Möglichkeit, die Sondenstäbe zu kürzen oder
auszutauschen, reduziert der LR die Lagerhaltung und
vereinfacht den Austausch.
Komfortabel einstellbar
Schon vor dem Einbau kann der Anwender den Sensor
via IO-Link am PC parametrieren. Der Datensatz der
Parametrierung lässt sich auf weitere Sensoren kopieren,
z. B. für baugleiche Anlagen.
Analogausgang, Schaltausgang und
Prozesswertübertragung per IO-Link.
Komfortable Parametrierung über IO-Link
mittels PC oder IO-Link-Master.
Stablängen von 10...160 cm.
Die Länge des Stabes kann bei Bedarf
gekürzt werden.
Kleine Bauform für beengte
Einbauverhältnisse.
Kontinuierliche Füllstandmessung
mit Analogausgang und IO-Link.
Prozesssensoren

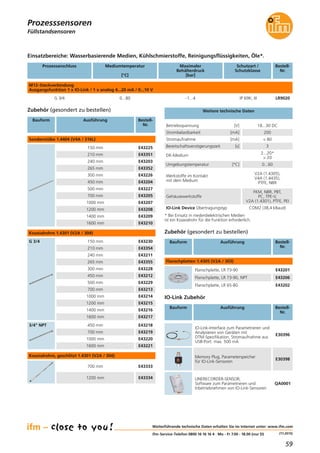

59
(11.2015)
Füllstandsensoren
Prozesssensoren
Einsatzbereiche: Wasserbasierende Medien, Kühlschmierstoffe, Reinigungsflüssigkeiten, Öle*.
* Bei Einsatz in niederdielektrischen Medien
ist ein Koaxialrohr für die Funktion erforderlich.
M12-Steckverbindung
Ausgangsfunktion 1 x IO-Link / 1 x analog 4...20 mA / 0...10 V
LR9020
DK-Medium
2...20*
> 20
Werkstoffe im Kontakt
mit dem Medium
V2A (1.4305),
V4A (1.4435),
PTFE, NBR
Gehäusewerkstoffe
FKM, NBR, PBT,
PC, TPE-V,
V2A (1.4301), PTFE, PEI
Bereitschaftsverzögerungszeit [s] 3
IO-Link Device Übertragungstyp COM2 (38,4 kBaud)
Schutzart /
Schutzklasse
Maximaler
Behälterdruck
[bar]
-1...4 IP 69K, III
Prozessanschluss Mediumtemperatur
[°C]
Bestell-
Nr.
G 3/4 0...80
Nr.
Sondenstäbe 1.4404 (V4A / 316L)
Koaxialrohre 1.4301 (V2A / 304)
Koaxialrohre, geschlitzt 1.4301 (V2A / 304)
700 mm E43333
1200 mm E43334
E43218450 mm
E43219700 mm
E432201000 mm
E432211600 mm
G 3/4
3/4" NPT
E43203240 mm
E43204450 mm
E43226300 mm
E43205700 mm
E43227500 mm
E432071000 mm
E432081200 mm
E432091400 mm
E432101600 mm
E43211240 mm
E43212450 mm
E43213700 mm
E432141000 mm
E432151200 mm
E432161400 mm
E432171600 mm
E43228300 mm
E43229500 mm
E43351210 mm
E43225150 mm
E43352265 mm
E43354210 mm
E43230150 mm
E43355265 mm Flanschplatten 1.4305 (V2A / 303)
Nr.
Flanschplatte, LR 73-90, NPT E43206
E30396
E30398
QA0001
IO-Link Zubehör
Nr.

60

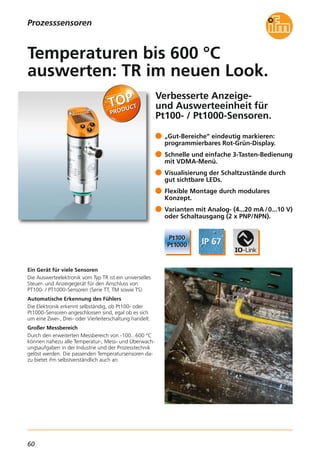

Verbesserte Anzeige-
und Auswerteeinheit für
Pt100- / Pt1000-Sensoren.
Ein Gerät für viele Sensoren
Die Auswerteelektronik vom Typ TR ist ein universelles
Steuer- und Anzeigegerät für den Anschluss von
PT100- / PT1000-Sensoren (Serie TT, TM sowie TS)
Automatische Erkennung des Fühlers
Die Elektronik erkennt selbständig, ob Pt100- oder
Pt1000-Sensoren angeschlossen sind, egal ob es sich
um eine Zwei-, Drei- oder Vierleiterschaltung handelt.
Großer Messbereich
Durch den erweiterten Messbereich von -100...600 °C
können nahezu alle Temperatur-, Mess- und Überwach-
ungsaufgaben in der Industrie und der Prozesstechnik
gelöst werden. Die passenden Temperatursensoren da-
zu bietet ifm selbstverständlich auch an.
„Gut-Bereiche“ eindeutig markieren:
programmierbares Rot-Grün-Display.
Schnelle und einfache 3-Tasten-Bedienung
mit VDMA-Menü.
Visualisierung der Schaltzustände durch
gut sichtbare LEDs.
Flexible Montage durch modulares
Konzept.
Varianten mit Analog- (4...20 mA /0...10 V)
oder Schaltausgang (2 x PNP/NPN).
Temperaturen bis 600 °C
auswerten: TR im neuen Look.
Prozesssensoren

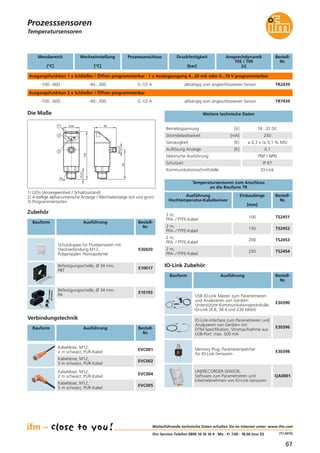

61
(11.2015)
Temperatursensoren
Prozesssensoren
Die Maße
64
48
M12x1
34
104
3
16,5
2
1
30
Verbindungstechnik
Nr.
Kabeldose, M12,
EVC001
Kabeldose, M12,
EVC002
Kabeldose, M12,
EVC004
Kabeldose, M12,
EVC005
Befestigungsschelle, Ø 34 mm,
PBT
E10017
Befestigungsschelle, Ø 34 mm,
PA
E10193
E30420
Zubehör
Nr.
Ansprechdynamik
T05 / T09
[s]
Druckfestigkeit
[bar]
abhängig vom angeschlossenen Sensor
Messbereich
[°C]
Werkseinstellung
[°C]
Bestell-
Nr.
Ausgangsfunktion 1 x Schließer / Öffner programmierbar · 1 x Analogausgang 4...20 mA oder 0...10 V programmierbar
-100...600 -40...300
Prozessanschluss
G 1/2 A TR2439
abhängig vom angeschlossenen Sensor
Ausgangsfunktion 2 x Schließer / Öffner programmierbar
-100...600 -40...300 G 1/2 A TR7439
Genauigkeit [K] ± 0,3 + (± 0,1 % MS)
Elektrische Ausführung PNP / NPN
Schutzart IP 67
Kommunikationsschnittstelle IO-Link
Auflösung Anzeige [K] 0,1
IO-Link Zubehör
Nr.
Temperatursensoren zum Anschluss
an die Bauform TR
Ausführung
Hochtemperatur-Kabelsensor
Bestell-
Nr.
2 m,
PFA- / PTFE-Kabel
TS2451
2 m,
PFA- / PTFE-Kabel
TS2452
2 m,
PFA- / PTFE-Kabel
TS2453
2 m,
PFA- / PTFE-Kabel
TS2454
E30396
E30398
QA0001
E30390
Einbaulänge
[mm]
100
150
200
250
1) LEDs (Anzeigeeinheit / Schaltzustand)
2) 4-stellige alphanumerische Anzeige / Wechselanzeige (rot und grün)
3) Programmiertasten

62

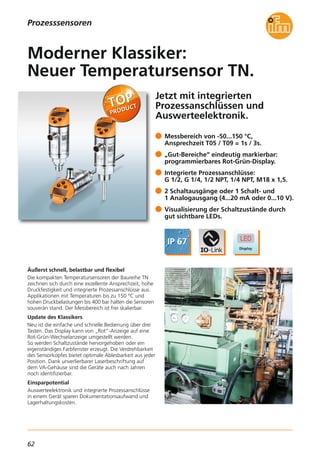

Jetzt mit integrierten
Prozessanschlüssen und
Auswerteelektronik.
Äußerst schnell, belastbar und flexibel
Die kompakten Temperatursensoren der Baureihe TN
zeichnen sich durch eine exzellente Ansprechzeit, hohe
Druckfestigkeit und integrierte Prozessanschlüsse aus.
Applikationen mit Temperaturen bis zu 150 °C und
hohen Druckbelastungen bis 400 bar halten die Sensoren
souverän stand. Der Messbereich ist frei skalierbar.
Update des Klassikers
Neu ist die einfache und schnelle Bedienung über drei
Tasten. Das Display kann von „Rot“-Anzeige auf eine
Rot-Grün-Wechselanzeige umgestellt werden.
So werden Schaltzustände hervorgehoben oder ein
eigenständiges Farbfenster erzeugt. Die Verdrehbarkeit
des Sensorkopfes bietet optimale Ablesbarkeit aus jeder
Position. Dank unverlierbarer Laserbeschriftung auf
dem VA-Gehäuse sind die Geräte auch nach Jahren
noch identifizierbar.
Einsparpotential
Auswerteelektronik und integrierte Prozessanschlüsse
in einem Gerät sparen Dokumentationsaufwand und
Lagerhaltungskosten.
Messbereich von -50...150 °C,
Ansprechzeit T05 / T09 = 1s / 3s.
„Gut-Bereiche“ eindeutig markierbar:
programmierbares Rot-Grün-Display.
Integrierte Prozessanschlüsse:
G 1/2, G 1/4, 1/2 NPT, 1/4 NPT, M18 x 1,5.
2 Schaltausgänge oder 1 Schalt- und
1 Analogausgang (4...20 mA oder 0...10 V).
Visualisierung der Schaltzustände durch
gut sichtbare LEDs.
Moderner Klassiker:
Neuer Temperatursensor TN.
Prozesssensoren

63
(04.2016)
1) LEDs (Anzeigeeinheit / Schaltzustand)
2) 4-stellige alphanumerische Anzeige / Wechselanzeige (rot und grün)
3) Programmiertasten, 4) Gehäuseoberteil 345° drehbar
Temperatursensoren
Die Maße
48
M12x1
22
EL11
41
34
80
121
4
3
2
1
G ¼
6
Beispiel TN2105
Prozesssensoren
Adapter,
M18 x 1,5 - G 1/2
V4A (1.4404)
E40096
E30420
Zubehör
Nr.
Einbaulänge
[mm]
Druckfestigkeit
[bar]
300 45
Messbereich
[°C]
Werkseinstellung
[°C]
Bestell-
Nr.
Ausgangsfunktion 1 x Schließer / Öffner programmierbar · 1 x Analogausgang 4...20 mA oder 0...10 V programmierbar
-50...150 -40...150
Prozessanschluss
M18 x 1,5 I TN2511
300 45
Ausgangsfunktion 2 x Schließer / Öffner programmierbar
-50...150 -40...150M18 x 1,5 I TN7511
300 30 -50...150G 1/2 TN2405
300 50 -50...150G 1/2 TN2415
160 100 -50...150G 1/2 TN2435
160 150 -50...150G 1/2 TN2445
Genauigkeit [K] ± 0,3 + (± 0,1 % MS)
Ansprechdynamik T05 / T09 [s] 1 / 3
Elektrische Ausführung PNP / NPN
Schutzart IP 67
Kommunikationsschnittstelle IO-Link
Auflösung Anzeige [K] 0,1
E30396
E30398
QA0001Schutzrohr für Temperatursensoren,
Ø 6 mm
V4A (1.4404)
E37610
IO-Link Zubehör
Nr.
E30390
300 30 -50...1501/2" NPT TN2303
300 50 -50...1501/2" NPT TN2313
160 100 -50...1501/2" NPT TN2333
160 150 -50...1501/2" NPT TN2343
400 25 -50...150G 1/4 TN2105
400 50 -50...150G 1/4 TN2115
400 25 -50...1501/4" NPT TN2603
400 50 -50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...150
-50...1501/4" NPT TN2613
Ausgangsfunktion 2 x Schließer / Öffner oder
1 x Schließer / Öffner + 1 x analog (4...20 mA / 0...10 V; skalierbar)

64

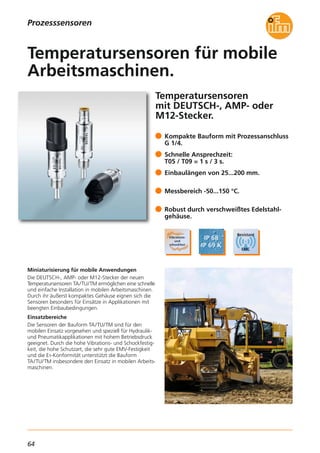

Prozesssensoren
Temperatursensoren
mit DEUTSCH-, AMP- oder
M12-Stecker.
Miniaturisierung für mobile Anwendungen
Die DEUTSCH-, AMP- oder M12-Stecker der neuen
Temperatursensoren TA/TU/TM ermöglichen eine schnelle
und einfache Installation in mobilen Arbeitsmaschinen.
Durch ihr äußerst kompaktes Gehäuse eignen sich die
Sensoren besonders für Einsätze in Applikationen mit
beengten Einbaubedingungen.
Einsatzbereiche
Die Sensoren der Bauform TA/TU/TM sind für den
mobilen Einsatz vorgesehen und speziell für Hydraulik-
und Pneumatikapplikationen mit hohem Betriebsdruck
geeignet. Durch die hohe Vibrations- und Schockfestig-
keit, die hohe Schutzart, die sehr gute EMV-Festigkeit
und die E1-Konformität unterstützt die Bauform
TA/TU/TM insbesondere den Einsatz in mobilen Arbeits-
maschinen.
Kompakte Bauform mit Prozessanschluss
G 1/4.
Schnelle Ansprechzeit:
T05 / T09 = 1 s / 3 s.
Einbaulängen von 25...200 mm.
Messbereich -50...150 °C.
Robust durch verschweißtes Edelstahl-
gehäuse.
Temperatursensoren für mobile
Arbeitsmaschinen.

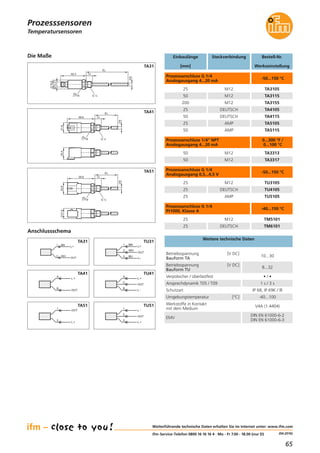

65
(04.2016)
Prozesssensoren
Temperatursensoren
Einbaulänge
[mm]
Bestell-Nr.
Werkseinstellung
Steckverbindung
Prozessanschluss G 1/4
Analogausgang 4...20 mA
25 M12
50 M12
200 M12
25 DEUTSCH
Analogausgang 0,5...4,5 V
25 M12
25 DEUTSCH
25 AMP
Bauform TA
10...30
Bauform TU
8...32
Schutzart IP 68, IP 69K / lll
mit dem Medium
V4A (1.4404)
Verpolsicher / überlastfest • / •
Ansprechdynamik T05 / T09 1 s / 3 s
EMV
DIN EN 61000-6-2
DIN EN 61000-6-3
Die Maße M12x1
18,8
6
55,3 13
EL
19 G ¼
TA31
TA3105
TA3115
TA3155
TA4105
50 DEUTSCH TA4115
25 AMP TA5105
50 AMP TA5115
TU3105
TU4105
TU5105
21,8
6
25,4
EL
1359,6
19 G ¼
TA41
25,8
6
EL
1359,8
19 G ¼
21,8
TA51
-50...150 °C
-50...150 °C
Pt1000, Klasse A
25 M12
25 DEUTSCH
TM5101
TM6101
-40...150 °C
Prozessanschluss 1/4" NPT
Analogausgang 4...20 mA
50 M12
50 M12
TA3313
TA3317
0...300 °F /
0...100 °C
L+
BN1
WH2
OUT
Anschlussschema
BN1
WH2
BU3
L+
L
OUT
TU31TA31
A
C
B
OUT
L -
L +L +
TU41
1
3
L +
OUT
1
2
3
OUT
L +
L -
TU51TA51
A
B
OUT
+L
TA41

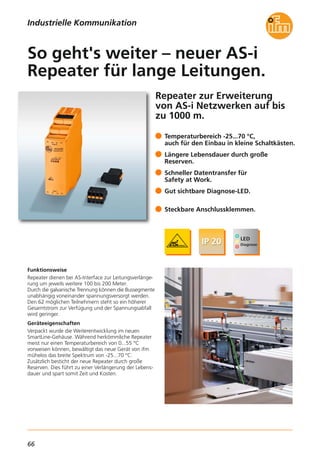

66
Repeater zur Erweiterung
von AS-i Netzwerken auf bis
zu 1000 m.
Funktionsweise
Repeater dienen bei AS-Interface zur Leitungsverlänge-
rung um jeweils weitere 100 bis 200 Meter.
Durch die galvanische Trennung können die Bussegmente
unabhängig voneinander spannungsversorgt werden.
Den 62 möglichen Teilnehmern steht so ein höherer
Gesamtstrom zur Verfügung und der Spannungsabfall
wird geringer.
Geräteeigenschaften
Verpackt wurde die Weiterentwicklung im neuen
SmartLine-Gehäuse. Während herkömmliche Repeater
meist nur einen Temperaturbereich von 0...55 °C
vorweisen können, bewältigt das neue Gerät von ifm
mühelos das breite Spektrum von -25...70 °C.
Zusätzlich besticht der neue Repeater durch große
Reserven. Dies führt zu einer Verlängerung der Lebens-
dauer und spart somit Zeit und Kosten.
Temperaturbereich -25...70 °C,
auch für den Einbau in kleine Schaltkästen.
Längere Lebensdauer durch große
Reserven.
Schneller Datentransfer für
Safety at Work.
Gut sichtbare Diagnose-LED.
Steckbare Anschlussklemmen.
So geht's weiter – neuer AS-i
Repeater für lange Leitungen.

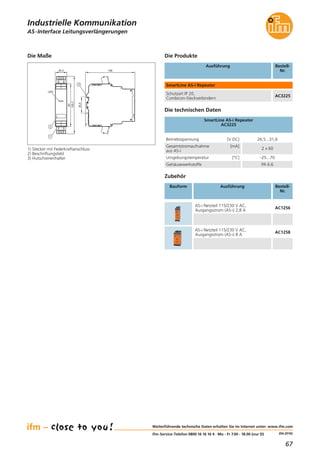

67
(04.2016)
Die Produkte
Schutzart IP 20,
Combicon-Steckverbindern
AC3225
Gesamtstromaufnahme [mA]
aus AS-i
2 x 60
Gehäusewerkstoffe PA 6.6
SmartLine AS-i Repeater
AC3225
AS-Interface Leitungsverlängerungen
Die technischen Daten
SmartLine AS-i Repeater
Bestell-
Nr.
Ausführung
Die Maße
10825,4
93
125,7
1
LED
2
3
35,5
1) Stecker mit Federkraftanschluss
2) Beschriftungsfeld
3) Hutschienenhalter
Zubehör
Bestell-
Nr.
AS-i Netzteil 115/230 V AC,
Ausgangsstrom (AS-i) 2,8 A
AC1256
Bauform Ausführung
AS-i Netzteil 115/230 V AC,
Ausgangsstrom (AS-i) 8 A
AC1258

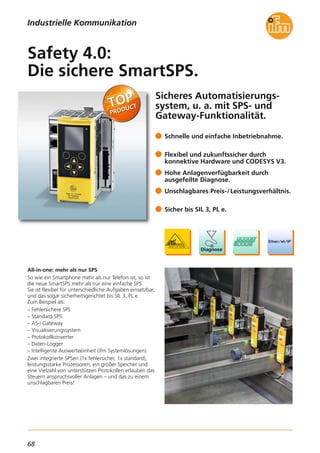

68
Sicheres Automatisierungs-
system, u. a. mit SPS- und
Gateway-Funktionalität.
All-in-one: mehr als nur SPS
So wie ein Smartphone mehr als nur Telefon ist, so ist
die neue SmartSPS mehr als nur eine einfache SPS.
Sie ist flexibel für unterschiedliche Aufgaben einsetzbar,
und das sogar sicherheitsgerichtet bis SIL 3, PL e.
Zum Beispiel als:
– Fehlersichere SPS
– Standard-SPS
– AS-i Gateway
– Visualisierungssystem
– Protokollkonverter
– Daten-Logger
– Intelligente Auswerteeinheit (ifm Systemlösungen)
Zwei integrierte SPSen (1x fehlersicher, 1x standard),
leistungsstarke Prozessoren, ein großer Speicher und
eine Vielzahl von unterstützen Protokollen erlauben das
Steuern anspruchsvoller Anlagen – und das zu einem
unschlagbaren Preis!
Schnelle und einfache Inbetriebnahme.
Flexibel und zukunftssicher durch
konnektive Hardware und CODESYS V3.
Hohe Anlagenverfügbarkeit durch
ausgefeilte Diagnose.
Unschlagbares Preis-/Leistungsverhältnis.
Sicher bis SIL 3, PL e.
Safety 4.0:
Die sichere SmartSPS.

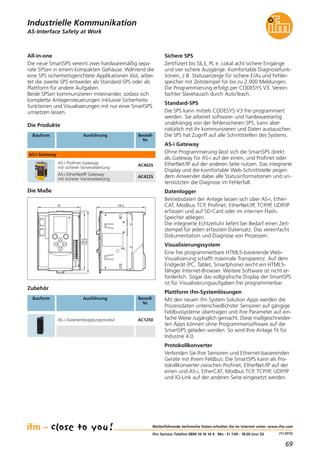

69
(11.2015)
Die Produkte
Bestell-
Nr.
AS-i Profinet-Gateway
mit sicherer Vorverarbeitung
AC402S
AS-i EtherNet/IP Gateway
mit sicherer Vorverarbeitung
AC422S
Die Maße
106,293
135,5
128,2
Bauform Ausführung
AS-i Gateway
Zubehör
Bestell-
Nr.
AS-i Datenentkopplungsmodul AC1250
Bauform Ausführung
Sichere SPS
Zertifiziert bis SIL3, PL e. Lokal acht sichere Eingänge
und vier sichere Ausgänge. Komfortable Diagnosefunk-
tionen, z.B. Statusanzeige für sichere E/As und Fehler-
speicher mit Zeitstempel für bis zu 2.000 Meldungen.
Die Programmierung erfolgt per CODESYS V3. Verein-
fachter Slavetausch durch AutoTeach.
Standard-SPS
Die SPS kann mittels CODESYS V3 frei programmiert
werden. Sie arbeitet software- und hardewareseitig
unabhängig von der fehlersicheren SPS, kann aber
natürlich mit ihr kommunizieren und Daten austauschen.
Die SPS hat Zugriff auf alle Schnittstellen des Systems.
AS-i Gateway
Ohne Programmierung lässt sich die SmartSPS direkt
als Gateway für AS-i auf der einen, und Profinet oder
EtherNet/IP auf der anderen Seite nutzen. Das integrierte
Display und die komfortable Web-Schnittstelle zeigen
dem Anwender dabei alle Statusinformationen und un-
terstützten die Diagnose im Fehlerfall.
Datenlogger
Betriebsdaten der Anlage lassen sich über AS-i, Ether-
CAT, Modbus TCP, Profinet, EtherNet/IP, TCP/IP, UDP/IP
erfassen und auf SD-Card oder im internen Flash-
Speicher ablegen.
Die integrierte Echtzeituhr liefert bei Bedarf einen Zeit-
stempel für jeden erfassten Datensatz. Das vereinfacht
Dokumentation und Diagnose von Prozessen.
Visualisierungssystem
Eine frei programmierbare HTML5-basierende Web-
Visualisierung schafft maximale Transparenz. Auf dem
Endgerät (PC, Tablet, Smartphone) reicht ein HTML5-
fähiger Internet-Browser. Weitere Software ist nicht er-
forderlich. Sogar das vollgrafische Display der SmartSPS
ist für Visualisierungsaufgaben frei programmierbar.
Plattform ifm-Systemlösungen
Mit den neuen ifm System Solution Apps werden die
Prozessdaten unterschiedlichster Sensoren auf gängige
Feldbussysteme übertragen und ihre Parameter auf ein-
fache Weise zugänglich gemacht. Diese maßgeschneider-
ten Apps können ohne Programmiersoftware auf die
SmartSPS geladen werden. So wird Ihre Anlage fit für
Industrie 4.0.
Protokollkonverter
Verbinden Sie Ihre Sensoren und Ethernet-basierenden
Geräte mit Ihrem Feldbus: Die SmartSPS kann als Pro-
tokollkonverter zwischen Profinet, EtherNet/IP auf der
einen und AS-i, EtherCAT, Modbus TCP, TCP/IP, UDP/IP
und IO-Link auf der anderen Seite eingesetzt werden.
All-in-one
Die neue SmartSPS vereint zwei hardwaremäßig sepa-
rate SPSen in einem kompakten Gehäuse. Während die
eine SPS sicherheitsgerichtete Applikationen löst, arbei-
tet die zweite SPS entweder als Standard-SPS oder als
Plattform für andere Aufgaben.
Beide SPSen kommunizieren miteinander, sodass sich
komplette Anlagensteuerungen inklusive Sicherheits-
funktionen und Visualisierungen mit nur einer SmartSPS
umsetzen lassen.

70
Sicherer Busanschluss für Lichtgitter
Sicheres AS-i Eingangs-
modul speziell für Lichtgitter-
applikationen.
Modul für Lichtgitter
Mit diesem neuen, sicheren Eingangsmodul lassen sich
Lichtgitter und andere sicherheitsgerichtete Sensoren
mit elektronischen OSSD-Ausgängen an AS-i Safety at
Work anschließen.
Muting-Lampe ansteuern
Die integrierten Ausgänge ermöglichen den Anschluss
von zwei Signalleuchten.
Werkzeuglose Schnellmontage
Die bewährte Schnellmontage vermeidet Verdrahtungs-
fehler. Für Sender, Empfänger und die beiden Signal-
ausgänge gibt es je eine M12-Anschlussbuchse.
Zwei Alternativen für die Spannungsversorgung
Je nach Ausführung erfolgt die Spannungsversorgung
des Lichgitters und der Signalleuchten komplett aus
AS-i oder einer externen Hilfsenergie.
Optimierte M12-Buchsenbelegung für
Lichtgitterapplikationen.
Muting-Lampe ansteuerbar.
Präzise und flexible Schnellmontage.
Versorgung des Lichtgitters aus
AS-i möglich.
Hohe Sicherheit durch Zertifizierung nach
EN 62061/SIL3 und EN ISO 13849-1/ PL e.
Mit Signalwirkung: AS-i Modul
für Safety at Work.

71

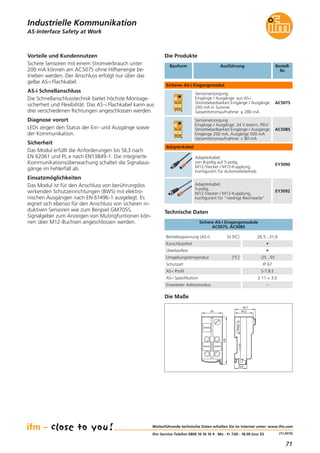

(11.2015)
Die Produkte
Bestell-
Nr.
Vorteile und Kundennutzen
Sichere Sensoren mit einem Stromverbrauch unter
200 mA können am AC507S ohne Hilfsenergie be-
trieben werden. Der Anschluss erfolgt nur über das
gelbe AS-i Flachkabel.
AS-i Schnellanschluss
Die Schnellanschlusstechnik bietet höchste Montage-
sicherheit und Flexibilität. Das AS-i Flachkabel kann aus
drei verschiedenen Richtungen angeschlossen werden.
Diagnose vorort
LEDs zeigen den Status der Ein- und Ausgänge sowie
der Kommunikation.
Sicherheit
Das Modul erfüllt die Anforderungen bis SIL3 nach
EN 62061 und PL e nach EN13849-1. Die integrierte
Kommunikationsüberwachung schaltet die Signalaus-
gänge im Fehlerfall ab.
Einsatzmöglichkeiten
Das Modul ist für den Anschluss von berührungslos
wirkenden Schutzeinrichtungen (BWS) mit elektro-
nischen Ausgängen nach EN 61496-1 ausgelegt. Es
eignet sich ebenso für den Anschluss von sicheren in-
duktiven Sensoren wie zum Beispiel GM705S.
Signalgeber zum Anzeigen von Mutingfuntionen kön-
nen über M12-Buchsen angeschlossen werden.
Betriebsspannung (AS-i) [V DC] 26,5...31,6
Kurschlussfest •
Überlastfest •
AS-i Profil S-7.B.E
AS-i Spezifikation 2.11 + 3.0
Erweiteter Adressmodus –
Schutzart IP 67
Sichere AS-i Eingangsmodule
AC507S, AC508S
Technische Daten
Nr.
Sicheres AS-i Eingangsmodul
Sensorversorgung
Eingänge / Ausgänge: aus AS-i
Strombelastbarkeit Eingänge / Ausgänge:
200 mA in Summe
Gesamtstromaufnahme: ≤ 280 mA
AC507S
Sensorversorgung
Eingänge / Ausgänge: 24 V extern, PELV
Strombelastbarkeit Eingänge / Ausgänge:
Eingänge 200 mA, Ausgänge 500 mA
Gesamtstromaufnahme: < 80 mA
AC508S
Adapterkabel,
von 8-polig auf 5-polig,
konfiguriert für Automatikbetrieb
EY3090
Adapterkabel,
5-polig,
konfiguriert für "niedrige Reichweite"
EY3092
Die Maße
45
103
40,2
44,7
25,8
Adapterkabel

72
Einfache Kommunikation
mit der SPS und parallel
mit dem LINERECORDER
SMARTOBSERVER*.
Schnittstelle zur Fabrikvernetzung
Mit dem fest eingebauten LINERECORDER AGENT
ermöglicht dieser Master eine direkte Vernetzung aller
angeschlossenen IO-Link-Geräte mit einem lokalen
Server über ein Ethernet-Netzwerk. Über diese Verbin-
dung können Maschinendaten, Prozessparameter und
Diagnosedaten direkt ausgelesen und in der IT weiter-
verarbeitet werden.
Die einfach zu bedienende Server-Software LINERECOR-
DER SMARTOBSERVER* ermöglicht die Datenauswer-
tung mittels kundenspezifisch gestaltbarer Cockpits.
Über die gleichen Kommunikationsmechanismen ist es
möglich, Maschinen direkt untereinander zu koppeln
und fertigungsrelevante Daten auszutauschen.
Vom Sensor bis ins SAP
Erstmals können Sensordaten direkt an die Unterneh-
mens-Software übertragen werden, und das fabrik-
übergreifend oder sogar weltweit. Die Auswertung der
gewonnenen Datenbasis in Echtzeit ermöglicht eine
Effizienzsteigerung in der Produktion und Energieein-
sparung unter dem Stichwort Industrie 4.0.
Das IO-Link-Mastermodul für unterschiedlichste
Applikationen: von der Maschinenzustandsüberwachung
bis zur Fernwartung von Windparks.
*LINERECORDER SMARTOBSERVER ist eine Server-basierte
Software zur Datenspeicherung, vorausschauenden Wartung
und Qualitätsüberwachung.
8 IO-Link-Ports V1.1 mit COM1-, COM2-,
COM3- und SIO-Unterstützung.
10 zusätzliche Binäreingänge 24V DC und
2 konfigurierbare binäre Ein-/Ausgänge.
2 Ethernet-Ports 10/100 Base-Tx mit
integriertem Switch.
IP20-Gehäuse mit nur 45 mm Breite für
Schaltschrankmontage.
Erweiterter Temperaturbereich
von 0...70 °C.
8-Port IO-Link-Mastermodul mit
LINERECORDER AGENT embedded.

73

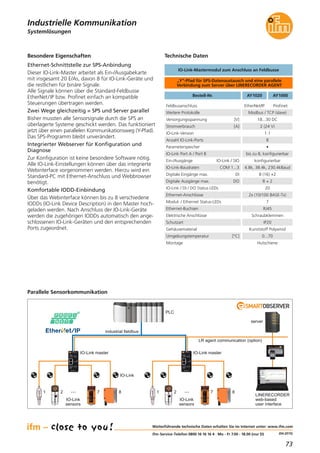

(04.2015)
Systemlösungen
Besondere Eigenschaften
Ethernet-Schnittstelle zur SPS-Anbindung
Dieser IO-Link-Master arbeitet als Ein-/Ausgabekarte
mit insgesamt 20 E/As, davon 8 für IO-Link-Geräte und
die restlichen für binäre Signale.
Alle Signale können über die Standard-Feldbusse
EtherNet/IP bzw. Profinet einfach an kompatible
Steuerungen übertragen werden.
Zwei Wege gleichzeitig = SPS und Server parallel
Bisher mussten alle Sensorsignale durch die SPS an
überlagerte Systeme geschickt werden. Das funktioniert
jetzt über einen parallelen Kommunikationsweg (Y-Pfad).
Das SPS-Programm bleibt unverändert.
Integrierter Webserver für Konfiguration und
Diagnose
Zur Konfiguration ist keine besondere Software nötig.
Alle IO-Link-Einstellungen können über das integrierte
Webinterface vorgenommen werden. Hierzu wird ein
Standard-PC mit Ethernet-Anschluss und Webbrowser
benötigt.
Komfortable IODD-Einbindung
Über das Webinterface können bis zu 8 verschiedene
IODDs (IO-Link Device Description) in den Master hoch-
geladen werden. Nach Anschluss der IO-Link-Geräte
werden die zugehörigen IODDs automatisch den ange-
schlossenen IO-Link-Geräten und den entsprechenden
Ports zugeordnet.
Parallele Sensorkommunikation
IO-Link master IO-Link master
PLC
industrial fieldbus
LR agent communication (option)
LINERECORDER
web-based
user interface
IO-Link
sensors
···1 2 7 8
server
IO-Link
IO-Link
sensors
···1 2 7 8
Technische Daten
„Y“-Pfad für SPS-Datenaustausch und eine parallele
Verbindung zum Server über LINERECORDER AGENT
IO-Link-Mastermodul zum Anschluss an Feldbusse
Feldbusanschluss EtherNet/IP Profinet
Weitere Protokolle Modbus / TCP (slave)
Bestell-Nr. AY1020 AY1000
Versorgungsspannung [V] 18...30 DC
Stromverbrauch [A] 2 (24 V)
IO-Link-Version 1.1
Anzahl IO-Link-Ports 8
Parameterspeicher •
IO-Link Port A / Port B bis zu 8, konfigurierbar
Ein-/Ausgänge IO-Link / SIO konfigurierbar
IO-Link-Baudraten COM 1...3 4.8k, 38.4k, 230.4kBaud
Digitale Eingänge max. DI 8 (16) +2
Digitale Ausgänge max. DO 8 + 2
IO-Link / DI / DO Status LEDs 20
Ethernet-Anschlüsse 2x (10/100 BASE-Tx)
Modul- / Ethernet Status-LEDs 7
Ethernet-Buchsen RJ45
Elektrische Anschlüsse Schraubklemmen
Schutzart IP20
Gehäusematerial Kunststoff Polyamid
Montage Hutschiene

74

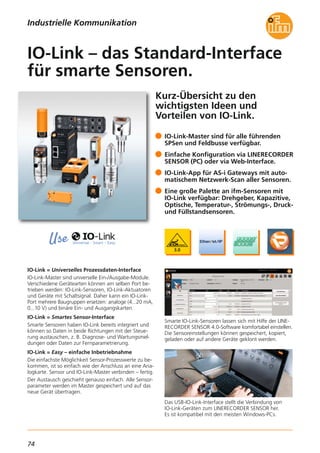

Kurz-Übersicht zu den
wichtigsten Ideen und
Vorteilen von IO-Link.
IO-Link = Universelles Prozessdaten-Interface
IO-Link-Master sind universelle Ein-/Ausgabe-Module.
Verschiedene Gerätearten können am selben Port be-
trieben werden: IO-Link-Sensoren, IO-Link-Aktuatoren
und Geräte mit Schaltsignal. Daher kann ein IO-Link-
Port mehrere Baugruppen ersetzen: analoge (4...20 mA,
0...10 V) und binäre Ein- und Ausgangskarten.
IO-Link = Smartes Sensor-Interface
Smarte Sensoren haben IO-Link bereits integriert und
können so Daten in beide Richtungen mit der Steue-
rung austauschen, z. B. Diagnose- und Wartungsmel-
dungen oder Daten zur Fernparametrierung.
IO-Link = Easy – einfache Inbetriebnahme
Die einfachste Möglichkeit Sensor-Prozesswerte zu be-
kommen, ist so einfach wie der Anschluss an eine Ana-
logkarte. Sensor und IO-Link-Master verbinden – fertig.
Der Austausch geschieht genauso einfach. Alle Sensor-
parameter werden im Master gespeichert und auf das
neue Gerät übertragen.
Smarte IO-Link-Sensoren lassen sich mit Hilfe der LINE-
RECORDER SENSOR 4.0-Software komfortabel einstellen.
Die Sensoreinstellungen können gespeichert, kopiert,
geladen oder auf andere Geräte geklont werden.
Das USB-IO-Link-Interface stellt die Verbindung von
IO-Link-Geräten zum LINERECORDER SENSOR her.
Es ist kompatibel mit den meisten Windows-PCs.
IO-Link-Master sind für alle führenden
SPSen und Feldbusse verfügbar.
Einfache Konfiguration via LINERECORDER
SENSOR (PC) oder via Web-Interface.
IO-Link-App für AS-i Gateways mit auto-
matischem Netzwerk-Scan aller Sensoren.
Eine große Palette an ifm-Sensoren mit
IO-Link verfügbar: Drehgeber, Kapazitive,
Optische, Temperatur-, Strömungs-, Druck-
und Füllstandsensoren.
IO-Link – das Standard-Interface
für smarte Sensoren.

75

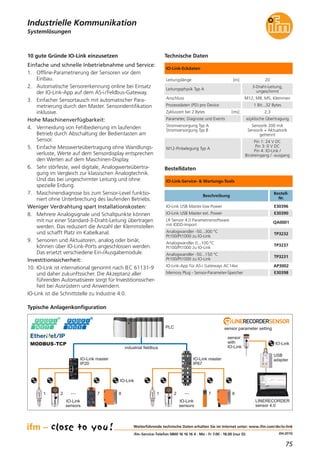

(04.2015)
Systemlösungen
Weiterführende technische Daten erhalten Sie im Internet unter: www.ifm.com/de/io-link
10 gute Gründe IO-Link einzusetzen
Einfache und schnelle Inbetriebnahme und Service:
1. Offline-Parametrierung der Sensoren vor dem
Einbau.
2. Automatische Sensorerkennung online bei Einsatz
der IO-Link-App auf dem AS-i/Feldbus-Gateway.
3. Einfacher Sensortausch mit automatischer Para-
metrierung durch den Master. Sensoridentifikation
inklusive.
Hohe Maschinenverfügbarkeit:
4. Vermeidung von Fehlbedienung im laufenden
Betrieb durch Abschaltung der Bedientasten am
Sensor.
5. Einfache Messwerteübertragung ohne Wandlungs-
verluste, Werte auf dem Sensordisplay entsprechen
den Werten auf dem Maschinen-Display.
6. Sehr störfeste, weil digitale, Analogwerteübertra-
gung im Vergleich zur klassischen Analogtechnik.
Und das bei ungeschirmter Leitung und ohne
spezielle Erdung.
7. Maschinendiagnose bis zum Sensor-Level funktio-
niert ohne Unterbrechung des laufenden Betriebs.
Weniger Verdrahtung spart Installationskosten:
8. Mehrere Analogsignale und Schaltpunkte können
mit nur einer Standard-3-Draht-Leitung übertragen
werden. Das reduziert die Anzahl der Klemmstellen
und schafft Platz im Kabelkanal.
9. Sensoren und Aktuatoren, analog oder binär,
können über IO-Link-Ports angeschlossen werden.
Das ersetzt verschiedene Ein-/Ausgabemodule.
Investitionssicherheit:
10. IO-Link ist international genormt nach IEC 61131-9
und daher zukunftssicher. Die Akzeptanz aller
führenden Automatisierer sorgt für Investitionssicher-
heit bei Ausrüstern und Anwendern.
IO-Link ist die Schnittstelle zu Industrie 4.0.
Typische Anlagenkonfiguration
IO-Link master
IP20
IO-Link master
IP67
sensor parameter settingPLC
industrial fieldbus
LINERECORDER
sensor 4.0
MODBUS-TCP
IO-Link
sensors
···1 2 7 8
IO-Link
sensor
with
IO-Link
IO-Link
IO-Link
sensors
···1 2 7 8
USB
adapter
Bestelldaten
Technische Daten
IO-Link-Service- & Wartungs-Tools
IO-Link-Eckdaten
IO-Link USB Master low Power E30396
IO-Link USB Master ext. Power E30390
LR Sensor 4.0 Parametriersoftware
mit IODD-Import
QA0001
Analogwandler -50...300 °C
Pt100/Pt1000 zu IO-Link
TP3232
Analogwandler 0...100 °C
TP3237
IO-Link-App für AS-i Gateways AC14xx AP3002
Analogwandler -50...150 °C
TP3231
Memory Plug - Sensor-Parameter-Speicher E30398
Leitungslänge [m] 20
Leitungsphysik Typ A
3-Draht-Leitung,
ungeschirmt
Anschluss M12, M8, M5, Klemmen
Prozessdaten (PD) pro Device 1 Bit...32 Bytes
Zykluszeit bei 2 Bytes [ms] 2,3
Parameter, Diagnose und Events azyklische Übertragung
Stromversorgung Typ A
Stromversorgung Typ B
Sensorik 200 mA
Sensorik + Aktuatorik
getrennt
M12-Pinbelegung Typ A
Pin 1: 24 V DC
Pin 3: 0 V DC
Pin 4: IO-Link /
Binäreingang / -ausgang
Beschreibung
Bestell-
Nr.

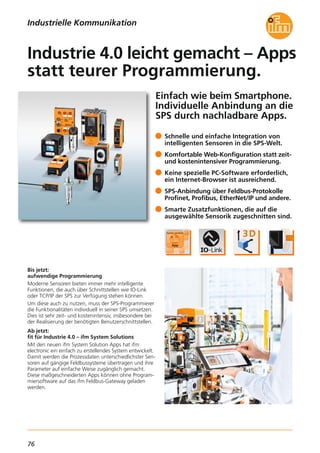

76
Einfach wie beim Smartphone.
Individuelle Anbindung an die
SPS durch nachladbare Apps.
Bis jetzt:
aufwendige Programmierung
Moderne Sensoren bieten immer mehr intelligente
Funktionen, die auch über Schnittstellen wie IO-Link
oder TCP/IP der SPS zur Verfügung stehen können.
Um diese auch zu nutzen, muss der SPS-Programmierer
die Funktionalitäten individuell in seiner SPS umsetzen.
Dies ist sehr zeit- und kostenintensiv, insbesondere bei
der Realisierung der benötigten Benutzerschnittstellen.
Ab jetzt:
fit für Industrie 4.0 – ifm System Solutions
Mit den neuen ifm System Solution Apps hat ifm
electronic ein einfach zu erstellendes System entwickelt.
Damit werden die Prozessdaten unterschiedlichster Sen-
soren auf gängige Feldbussysteme übertragen und ihre
Parameter auf einfache Weise zugänglich gemacht.
Diese maßgeschneiderten Apps können ohne Program-
miersoftware auf das ifm Feldbus-Gateway geladen
werden.
Schnelle und einfache Integration von
intelligenten Sensoren in die SPS-Welt.
Komfortable Web-Konfiguration statt zeit-
und kostenintensiver Programmierung.
Keine spezielle PC-Software erforderlich,
ein Internet-Browser ist ausreichend.
SPS-Anbindung über Feldbus-Protokolle
Profinet, Profibus, EtherNet/IP und andere.
Smarte Zusatzfunktionen, die auf die
ausgewählte Sensorik zugeschnitten sind.
Industrie 4.0 leicht gemacht – Apps
statt teurer Programmierung.

77

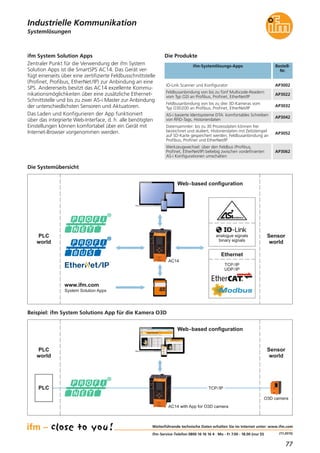

(11.2015)
Die Produkte
Bestell-
Nr.
IO-Link Scanner und Konfigurator AP3002
Feldbusanbindung von bis zu fünf Multicode-Readern
vom Typ O2I an Profibus, Profinet, EtherNet/IP
AP3022
Feldbusanbindung von bis zu drei 3D-Kameras vom
Typ O3D200 an Profibus, Profinet, EtherNet/IP
AP3032
AS-i basierte Identsysteme DTA: komfortables Schreiben
von RFID-Tags, Historiendaten
AP3042
Datensammler: bis zu 30 Prozessdaten können frei
bezeichnet und skaliert, Historiendaten mit Zeitstempel
auf SD-Karte gespeichert werden, Feldbusanbindung an
Profibus, Profinet und EtherNet/IP
AP3052
Werkzeugwechsel: über den Feldbus (Profibus,
Profinet, EtherNet/IP) beliebig zwischen vordefinierten
AS-i Konfigurationen umschalten
AP3062
Systemlösungen
ifm-Systemlösungs-Apps
ifm System Solution Apps
Zentraler Punkt für die Verwendung der ifm System
Solution Apps ist die SmartSPS AC14. Das Gerät ver-
fügt einerseits über eine zertifizierte Feldbusschnittstelle
(Profinet, Profibus, EtherNet/IP) zur Anbindung an eine
SPS. Andererseits besitzt das AC14 exzellente Kommu-
nikationsmöglichkeiten über eine zusätzliche Ethernet-
Schnittstelle und bis zu zwei AS-i Master zur Anbindung
der unterschiedlichsten Sensoren und Aktuatoren.
Das Laden und Konfigurieren der App funktioniert
über das integrierte Web-Interface, d. h. alle benötigten
Einstellungen können komfortabel über ein Gerät mit
Internet-Browser vorgenommen werden.
Die Systemübersicht
Web-based configuration
PLC
world
Sensor
world
www.ifm.com
System Solution Apps
AC14
analogue signals
binary signals
Ethernet
TCP/IP
UDP/IP
Beispiel: ifm System Solutions App für die Kamera O3D
Web-based configuration
AC14 with App for O3D camera
PLC
world
Sensor
world
PLC TCP/IP
O3D camera

78

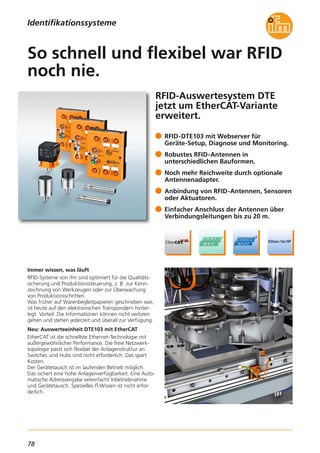

RFID-Auswertesystem DTE
jetzt um EtherCAT-Variante
erweitert.
Immer wissen, was läuft
RFID-Systeme von ifm sind optimiert für die Qualitäts-
sicherung und Produktionssteuerung, z. B. zur Kenn-
zeichnung von Werkzeugen oder zur Überwachung
von Produktionsschritten.
Was früher auf Warenbegleitpapieren geschrieben war,
ist heute auf den elektronischen Transpondern hinter-
legt. Vorteil: Die Informationen können nicht verloren
gehen und stehen jederzeit und überall zur Verfügung.
Neu: Auswerteeinheit DTE103 mit EtherCAT
EtherCAT ist die schnellste Ethernet-Technologie mit
außergewöhnlicher Performance. Die freie Netzwerk-
topologie passt sich flexibel der Anlagenstruktur an.
Switches und Hubs sind nicht erforderlich. Das spart
Kosten.
Der Gerätetausch ist im laufenden Betrieb möglich.
Das sichert eine hohe Anlagenverfügbarkeit. Eine Auto-
matische Adressvergabe vereinfacht Inbetriebnahme
und Gerätetausch. Spezielles IT-Wissen ist nicht erfor-
derlich.
RFID-DTE103 mit Webserver für
Geräte-Setup, Diagnose und Monitoring.
Robustes RFID-Antennen in
unterschiedlichen Bauformen.
Noch mehr Reichweite durch optionale
Antennenadapter.
Anbindung von RFID-Antennen, Sensoren
oder Aktuatoren.
Einfacher Anschluss der Antennen über
Verbindungsleitungen bis zu 20 m.
So schnell und flexibel war RFID
noch nie.

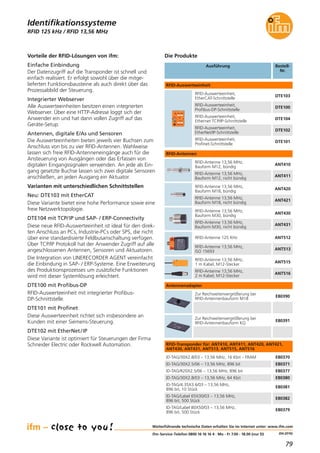

79
(04.2016)
Vorteile der RFID-Lösungen von ifm:
Einfache Einbindung
Der Datenzugriff auf die Transponder ist schnell und
einfach realisiert. Er erfolgt sowohl über die mitge-
lieferten Funktionsbausteine als auch direkt über das
Prozessabbild der Steuerung.
Integrierter Webserver
Alle Auswerteeinheiten besitzen einen integrierten
Webserver. Über eine HTTP-Adresse loggt sich der
Anwender ein und hat dann vollen Zugriff auf das
Geräte-Setup.
Antennen, digitale E/As und Sensoren
Die Auswerteeinheiten bieten jeweils vier Buchsen zum
Anschluss von bis zu vier RFID-Antennen. Wahlweise
lassen sich freie RFID-Antenneneingänge auch für die
Ansteuerung von Ausgängen oder das Erfassen von
digitalen Eingangssignalen verwenden. An jede als Ein-
gang gesetzte Buchse lassen sich zwei digitale Sensoren
anschließen, an jeden Ausgang ein Aktuator.
Varianten mit unterschiedlichen Schnittstellen
Neu: DTE103 mit EtherCAT
Diese Variante bietet eine hohe Performance sowie eine
freie Netzwerktopologie.
DTE104 mit TCP/IP und SAP- / ERP-Connectivity
Diese neue RFID-Auswerteeinheit ist ideal für den direk-
ten Anschluss an PCs, Industrie-PCs oder SPS, die nicht
über eine standardisierte Feldbusanschaltung verfügen.
Über TCP/IP Protokoll hat der Anwender Zugriff auf alle
angeschlossenen Antennen, Sensoren und Aktuatoren.
Die Integration von LINERECORDER AGENT vereinfacht
die Einbindung in SAP- / ERP-Systeme. Eine Erweiterung
des Produktionsprozesses um zusätzliche Funktionen
wird mit dieser Systemlösung erleichtert.
DTE100 mit Profibus-DP
RFID-Auswerteeinheit mit integrierter Profibus-
DP-Schnittstelle.
DTE101 mit Profinet
Diese Auswerteeinheit richtet sich insbesondere an
Kunden mit einer Siemens-Steuerung.
DTE102 mit EtherNet/IP
Diese Variante ist optimiert für Steuerungen der Firma
Schneider Electric oder Rockwell Automation.
Nr.
DTE102
RFID-Auswerteeinheit,
DTE104
Ethernet TCP/IP-Schnittstelle
DTE101
Profinet-Schnittstelle
ANT512RFID-Antenne 125 KHz
ANT513
RFID-Antenne 13,56 MHz,
ISO 15693
E80370ID-TAG/30X2.8/03 – 13,56 MHz, 16 Kbit – FRAM
E80371ID-TAG/30X2.5/06 – 13,56 MHz, 896 bit
E80377ID-TAG/R20X2.5/06 – 13,56 MHz, 896 bit
RFID-Auswerteeinheit
RFID-Antennen
Die Produkte
DTE103
EtherCAT-Schnittstelle
DTE100
Profibus-DP-Schnittstelle
ANT515
1 m Kabel, M12-Stecker
ANT516
ANT410
Bauform M12, bündig
ANT411
Bauform M12, nicht bündig
ANT430
ANT431
ANT420
ANT421
E80380ID-TAG/30X2.8/03 – 13,56 MHz, 64 Kbit
E80381
ID-TAG/4.35X3.6/03 – 13,56 MHz,
896 bit, 10 Stück
E80382
ID-TAG/Label 65X30/03 – 13,56 MHz,
896 bit, 500 Stück
E80379
896 bit, 500 Stück
RFID-Transponder für: ANT410, ANT411, ANT420, ANT421,
ANT430, ANT431, ANT513, ANT515, ANT516
Antennenadapter
E80390
Zur Reichweitenvergrößerung bei
RFID-Antennenbauform M18
E80391
RFID-Antennenbauform KQ

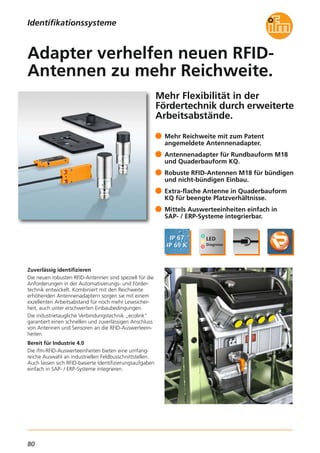

80
Mehr Flexibilität in der
Fördertechnik durch erweiterte
Arbeitsabstände.
Zuverlässig identifizieren
Die neuen robusten RFID-Antennen sind speziell für die
Anforderungen in der Automatisierungs- und Förder-
technik entwickelt. Kombiniert mit den Reichweite
erhöhenden Antennenadaptern sorgen sie mit einem
exzellenten Arbeitsabstand für noch mehr Lesesicher-
heit, auch unter erschwerten Einbaubedingungen.
Die industrietaugliche Verbindungstechnik „ecolink“
garantiert einen schnellen und zuverlässigen Anschluss
von Antennen und Sensoren an die RFID-Auswerteein-
heiten.
Bereit für Industrie 4.0
Die ifm-RFID-Auswerteeinheiten bieten eine umfang-
reiche Auswahl an industriellen Feldbusschnittstellen.
Auch lassen sich RFID-basierte Identifizierungsaufgaben
einfach in SAP- / ERP-Systeme integrieren.
Mehr Reichweite mit zum Patent
angemeldete Antennenadapter.
Antennenadapter für Rundbauform M18
und Quaderbauform KQ.
Robuste RFID-Antennen M18 für bündigen
und nicht-bündigen Einbau.
Extra-flache Antenne in Quaderbauform
KQ für beengte Platzverhältnisse.
Mittels Auswerteeinheiten einfach in
SAP- / ERP-Systeme integrierbar.
Adapter verhelfen neuen RFID-
Antennen zu mehr Reichweite.

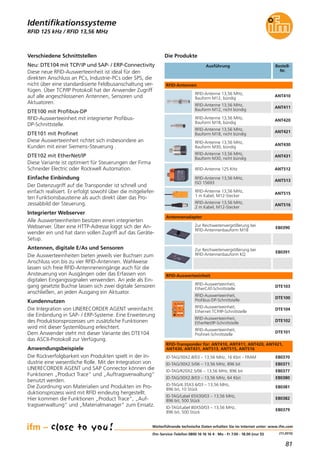

81
(11.2015)
Verschiedene Schnittstellen
Neu: DTE104 mit TCP/IP und SAP- / ERP-Connectivity
Diese neue RFID-Auswerteeinheit ist ideal für den
direkten Anschluss an PCs, Industrie-PCs oder SPS, die
nicht über eine standardisierte Feldbusanschaltung ver-
fügen. Über TCP/IP Protokoll hat der Anwender Zugriff
auf alle angeschlossenen Antennen, Sensoren und
Aktuatoren.
DTE100 mit Profibus-DP
RFID-Auswerteeinheit mit integrierter Profibus-
DP-Schnittstelle.
DTE101 mit Profinet
Diese Auswerteeinheit richtet sich insbesondere an
Kunden mit einer Siemens-Steuerung .
DTE102 mit EtherNet/IP
Diese Variante ist optimiert für Steuerungen der Firma
Schneider Electric oder Rockwell Automation.
Einfache Einbindung
Der Datenzugriff auf die Transponder ist schnell und
einfach realisiert. Er erfolgt sowohl über die mitgeliefer-
ten Funktionsbausteine als auch direkt über das Pro-
zessabbild der Steuerung.
Integrierter Webserver
Alle Auswerteeinheiten besitzen einen integrierten
Webserver. Über eine HTTP-Adresse loggt sich der An-
wender ein und hat dann vollen Zugriff auf das Geräte-
Setup.
Antennen, digitale E/As und Sensoren
Die Auswerteeinheiten bieten jeweils vier Buchsen zum
Anschluss von bis zu vier RFID-Antennen. Wahlweise
lassen sich freie RFID-Antenneneingänge auch für die
Ansteuerung von Ausgängen oder das Erfassen von
digitalen Eingangssignalen verwenden. An jede als Ein-
gang gesetzte Buchse lassen sich zwei digitale Sensoren
anschließen, an jeden Ausgang ein Aktuator.
Kundennutzen
Die Integration von LINERECORDER AGENT vereinfacht
die Einbindung in SAP- / ERP-Systeme. Eine Erweiterung
des Produktionsprozesses um zusätzliche Funktionen
wird mit dieser Systemlösung erleichtert.
Dem Anwender steht mit dieser Variante des DTE104
das ASCII-Protokoll zur Verfügung.
Anwendungsbeispiele
Die Rückverfolgbarkeit von Produkten spielt in der In-
dustrie eine wesentliche Rolle. Mit der Integration von
LINERECORDER AGENT und SAP Connector können die
Funktionen „Product Trace“ und „Auftragsverwaltung“
benutzt werden.
Die Zuordnung von Materialien und Produkten im Pro-
duktionsprozess wird mit RFID eindeutig hergestellt.
Hier kommen die Funktionen „Product Trace“, „Auf-
tragsverwaltung“ und „Materialmanager“ zum Einsatz.
Nr.
ANT512RFID-Antenne 125 KHz
ANT513
ISO 15693
E80370ID-TAG/30X2.8/03 – 13,56 MHz, 16 Kbit – FRAM
E80371ID-TAG/30X2.5/06 – 13,56 MHz, 896 bit
E80377ID-TAG/R20X2.5/06 – 13,56 MHz, 896 bit
RFID-Antennen
Die Produkte
ANT515
ANT516
ANT410
ANT411
ANT430
ANT431
ANT420
ANT421
E80380ID-TAG/30X2.8/03 – 13,56 MHz, 64 Kbit
E80381
ID-TAG/4.35X3.6/03 – 13,56 MHz,
896 bit, 10 Stück
E80382
896 bit, 500 Stück
E80379
896 bit, 500 Stück
RFID-Transponder für: ANT410, ANT411, ANT420, ANT421,
ANT430, ANT431, ANT513, ANT515, ANT516
Antennenadapter
E80390
RFID-Antennenbauform M18
E80391
RFID-Antennenbauform KQ
DTE102
DTE104
Ethernet TCP/IP-Schnittstelle
DTE101
Profinet-Schnittstelle
RFID-Auswerteeinheit
DTE103
EtherCAT-Schnittstelle
DTE100
Profibus-DP-Schnittstelle

82

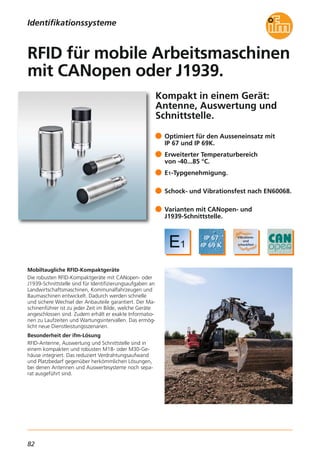

Kompakt in einem Gerät:
Antenne, Auswertung und
Schnittstelle.
Mobiltaugliche RFID-Kompaktgeräte
Die robusten RFID-Kompaktgeräte mit CANopen- oder
J1939-Schnittstelle sind für Identifizierungsaufgaben an
Landwirtschaftsmaschinen, Kommunalfahrzeugen und
Baumaschinen entwickelt. Dadurch werden schnelle
und sichere Wechsel der Anbauteile garantiert. Der Ma-
schinenführer ist zu jeder Zeit im Bilde, welche Geräte
angeschlossen sind. Zudem erhält er exakte Informatio-
nen zu Laufzeiten und Wartungsintervallen. Das ermög-
licht neue Dienstleistungsszenarien.
Besonderheit der ifm-Lösung
RFID-Antenne, Auswertung und Schnittstelle sind in
einem kompakten und robusten M18- oder M30-Ge-
häuse integriert. Das reduziert Verdrahtungsaufwand
und Platzbedarf gegenüber herkömmlichen Lösungen,
bei denen Antennen und Auswertesysteme noch sepa-
rat ausgeführt sind.
Optimiert für den Ausseneinsatz mit
IP 67 und IP 69K.
Erweiterter Temperaturbereich
von -40...85 °C.
E1-Typgenehmigung.
Schock- und Vibrationsfest nach EN60068.
Varianten mit CANopen- und
J1939-Schnittstelle.
RFID für mobile Arbeitsmaschinen
mit CANopen oder J1939.

83

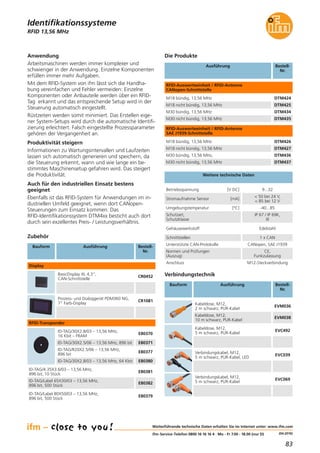

(04.2016)
RFID 13,56 MHz
Anwendung
Arbeitsmaschinen werden immer komplexer und
schwieriger in der Anwendung. Einzelne Komponenten
erfüllen immer mehr Aufgaben.
Mit dem RFID-System von ifm lässt sich die Handha-
bung vereinfachen und Fehler vermeiden: Einzelne
Komponenten oder Anbauteile werden über ein RFID-
Tag erkannt und das entsprechende Setup wird in der
Steuerung automatisch eingestellt.
Rüstzeiten werden somit minimiert. Das Erstellen eige-
ner System-Setups wird durch die automatische Identifi-
zierung erleichtert. Falsch eingestellte Prozessparameter
gehören der Vergangenheit an.
Produktivität steigern
Informationen zu Wartungsintervallen und Laufzeiten
lassen sich automatisch generieren und speichern, da
die Steuerung erkennt, wann und wie lange ein be-
stimmtes Maschinensetup gefahren wird. Das steigert
die Produktivität.
Auch für den industriellen Einsatz bestens
geeignet
Ebenfalls ist das RFID-System für Anwendungen im in-
dustriellen Umfeld geeignet, wenn dort CANopen-
Steuerungen zum Einsatz kommen. Das
RFID-Identifikationssystem DTM4xx besticht auch dort
durch sein exzellentes Preis- / Leistungsverhältnis.
Nr.
DTM424M18 bündig, 13,56 MHz
DTM425M18 nicht bündig, 13,56 MHz
E80370
ID-TAG/30X2.8/03 – 13,56 MHz,
16 Kbit – FRAM
E80371ID-TAG/30X2.5/06 – 13,56 MHz, 896 bit
E80377
ID-TAG/R20X2.5/06 – 13,56 MHz,
896 bit
RFID-Auswerteeinheit / RFID-Antenne
CANopen-Schnittstelle
DTM436M30 bündig, 13,56 MHz,
RFID-Auswerteeinheit / RFID-Antenne
SAE J1939-Schnittstelle
Die Produkte
E80380ID-TAG/30X2.8/03 – 13,56 MHz, 64 Kbit
E80381
ID-TAG/4.35X3.6/03 – 13,56 MHz,
896 bit, 10 Stück
E80382
896 bit, 500 Stück
E80379
896 bit, 500 Stück
RFID-Transponder
Stromaufnahme Sensor [mA]
< 50 bei 24 V,
< 85 bei 12 V
Schutzart,
Schutzklasse
IP 67 / IP 69K,
III
Gehäusewerkstoff Edelstahl
Schnittstellen 1 x CAN
Unterstützte CAN-Protokolle CANopen, SAE J1939
(Auszug)
CE,
Funkzulassung
Verbindungstechnik
Nr.
EVC039
EVC069
Kabeldose, M12,
EVM036
Kabeldose, M12,
EVM038
Kabeldose, M12,
EVC492
Zubehör
BasicDisplay XL 4,3",
CAN-Schnittstelle
CR0452
Prozess- und Dialoggerät PDM360 NG,
7" Farb-Display
CR1081
Display
Nr.

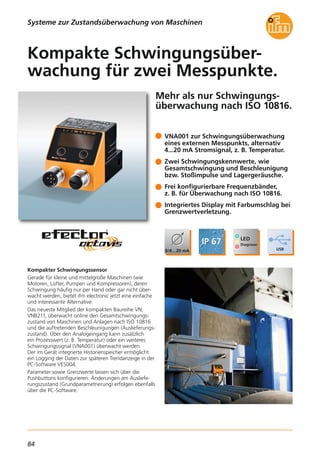

84
Mehr als nur Schwingungs-
überwachung nach ISO 10816.
Kompakter Schwingungssensor
Gerade für kleine und mittelgroße Maschinen (wie
Motoren, Lüfter, Pumpen und Kompressoren), deren
Schwingung häufig nur per Hand oder gar nicht über-
wacht werden, bietet ifm electronic jetzt eine einfache
und interessante Alternative.
Das neueste Mitglied der kompakten Baureihe VN,
VNB211, überwacht online den Gesamtschwingungs-
zustand von Maschinen und Anlagen nach ISO 10816
und die auftretenden Beschleunigungen (Auslieferungs-
zustand). Über den Analogeingang kann zusätzlich
ein Prozesswert (z. B. Temperatur) oder ein weiteres
Schwingungssignal (VNA001) überwacht werden.
Der im Gerät integrierte Historienspeicher ermöglicht
ein Logging der Daten zur späteren Trendanzeige in der
PC-Software VES004.
Parameter sowie Grenzwerte lassen sich über die
Pushbuttons konfigurieren. Änderungen am Ausliefe-
rungszustand (Grundparametrierung) erfolgen ebenfalls
über die PC-Software.
Kompakte Schwingungsüber-
wachung für zwei Messpunkte.
VNA001 zur Schwingungsüberwachung
eines externen Messpunkts, alternativ
4...20 mA Stromsignal, z. B. Temperatur.
Zwei Schwingungskennwerte, wie
Gesamtschwingung und Beschleunigung
bzw. Stoßimpulse und Lagergeräusche.
Frei konfigurierbare Frequenzbänder,
z. B. für Überwachung nach ISO 10816.
Integriertes Display mit Farbumschlag bei
Grenzwertverletzung.

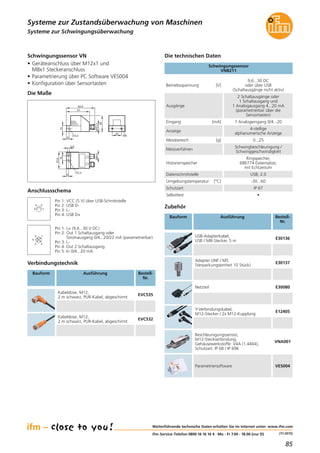

85
(11.2015)
Systeme zur Schwingungsüberwachung
Die technischen Daten
Betriebsspannung [V]
9,6...30 DC
oder über USB
(Schaltausgänge nicht aktiv)
Schutzart IP 67
Selbsttest •
Schwingungssensor
VNB211
Die Maße
M12x1
51
62,4
14
6
5,3
36
20
M5
37,6
5
10
4
5,3
M8x1
Schwingungssensor VN
• Geräteanschluss über M12x1 und
M8x1 Steckeranschluss
• Parametrierung über PC Software VES004
• Konfiguration über Sensortasten
Datenschnittstelle USB; 2.0
Historienspeicher
Ringspeicher,
686774 Datensätze,
mit Echtzeituhr
Zubehör
Nr.
USB-Adapterkabel,
USB / M8-Stecker, 5 m
E30136
Adapter UNF / M5
(Verpackungseinheit 10 Stück)
E30137
Netzteil E30080
Y-Verbindungskabel,
E12405
Beschleunigungssensor,
M12-Steckverbindung,
Gehäusewerkstoffe: V4A (1.4404),
Schutzart: IP 68 / IP 69K
VNA001
Parametriersoftware VES004
Ausgänge
2 Schaltausgänge oder
1 Schaltausgang und
1 Analogausgang 4...20 mA
(parametrierbar über die
Sensortasten)
Eingang [mA] 1 Analogeingang 0/4...20
Anzeige
4-stellige
alphanumerische Anzeige
Messbereich [g] 0...25
Messverfahren
Schwingbeschleunigung /
Schwinggeschwindigkeit
Verbindungstechnik
Nr.
Kabeldose, M12,
2 m schwarz, PUR-Kabel, abgeschirmt
EVC535
Kabeldose, M12,
2 m schwarz, PUR-Kabel, abgeschirmt
EVC532
Anschlussschema
4
3
2
1
4
2 1
3
5
Pin 1: VCC (5 V) über USB-Schnittstelle
Pin 2: USB D-
Pin 3: L-
Pin 4: USB D+
Pin 1: L+ (9,6...30 V DC)
Pin 2: Out 1 Schaltausgang oder
Stromausgang 0/4...20/22 mA (parametrierbar)
Pin 3: L-
Pin 4: Out 2 Schaltausgang
Pin 5: In 0/4...20 mA

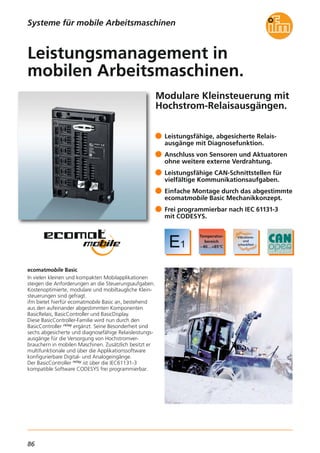

86
Modulare Kleinsteuerung mit
Hochstrom-Relaisausgängen.
ecomatmobile Basic
In vielen kleinen und kompakten Mobilapplikationen
steigen die Anforderungen an die Steuerungsaufgaben.
Kostenoptimierte, modulare und mobiltaugliche Klein-
steuerungen sind gefragt.
ifm bietet hierfür ecomatmobile Basic an, bestehend
aus den aufeinander abgestimmten Komponenten
BasicRelais, BasicController und BasicDisplay.
Diese BasicController-Familie wird nun durch den
BasicController relay ergänzt. Seine Besonderheit sind
sechs abgesicherte und diagnosefähige Relaisleistungs-
ausgänge für die Versorgung von Hochstromver-
brauchern in mobilen Maschinen. Zusätzlich besitzt er
multifunktionale und über die Applikationssoftware
konfigurierbare Digital- und Analogeingänge.
Der BasicController relay ist über die IEC61131-3
kompatible Software CODESYS frei programmierbar.
Leistungsfähige, abgesicherte Relais-
ausgänge mit Diagnosefunktion.
Anschluss von Sensoren und Aktuatoren
ohne weitere externe Verdrahtung.
Leistungsfähige CAN-Schnittstellen für
vielfältige Kommunikationsaufgaben.
Einfache Montage durch das abgestimmte
ecomatmobile Basic Mechanikkonzept.
Frei programmierbar nach IEC 61131-3
mit CODESYS.
Leistungsmanagement in
mobilen Arbeitsmaschinen.

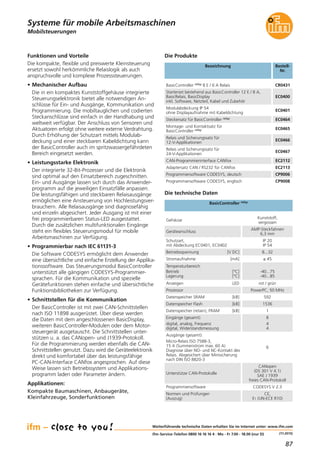

87
(11.2015)
Mobilsteuerungen
Die kompakte, flexible und preiswerte Kleinsteuerung
ersetzt sowohl herkömmliche Relaislogik als auch
anspruchsvolle und komplexe Prozesssteuerungen.
• Mechanischer Aufbau
Die in ein kompaktes Kunststoffgehäuse integrierte
Steuerungselektronik bietet alle notwendigen An-
schlüsse für Ein- und Ausgänge, Kommunikation und
Programmierung. Die mobiltauglichen und codierten
Steckanschlüsse sind einfach in der Handhabung und
weltweit verfügbar. Der Anschluss von Sensoren und
Aktuatoren erfolgt ohne weitere externe Verdrahtung.
Durch Erhöhung der Schutzart mittels Modulab-
deckung und einer steckbaren Kabeldichtung kann
der BasicController auch im spritzwassergefährdeten
Bereich eingesetzt werden.
• Leistungsstarke Elektronik
Der integrierte 32-Bit-Prozesser und die Elektronik
sind optimal auf den Einsatzbereich zugeschnitten.
Ein- und Ausgänge lassen sich durch das Anwender-
programm auf die jeweiligen Einsatzfälle anpassen.
Die leistungsfähigen und steckbaren Relaisausgänge
ermöglichen eine Ansteuerung von Hochleistungsver-
brauchern. Alle Relaisausgänge sind diagnosefähig
und einzeln abgesichert. Jeder Ausgang ist mit einer
frei programmierbaren Status-LED ausgestattet.
Durch die zusätzlichen multifunktionalen Eingänge
steht ein flexibles Steuerungsmodul für mobile
Arbeitsmaschinen zur Verfügung.
• Programmierbar nach IEC 61131-3
Die Software CODESYS ermöglicht dem Anwender
eine übersichtliche und einfache Erstellung der Applika-
tionssoftware. Das Steuerungsmodul BasicController
unterstützt alle gängigen CODESYS-Programmier-
sprachen. Für die Kommunikation und spezielle
Gerätefunktionen stehen einfache und übersichtliche
Funktionsbibliotheken zur Verfügung.
• Schnittstellen für die Kommunikation
Der BasicController ist mit zwei CAN-Schnittstellen
nach ISO 11898 ausgerüstet. Über diese werden
die Daten mit dem angeschlossenen BasicDisplay,
weiteren BasicController-Modulen oder dem Motor-
steuergerät ausgetauscht. Die Schnittstellen unter-
stützen u. a. das CANopen- und J1939-Protokoll.
Für die Programmierung werden ebenfalls die CAN-
Schnittstellen genutzt. Dazu wird die Geräteelektronik
direkt und komfortabel über das leistungsfähige
PC-CAN-Interface CANfox angesprochen. Auf diese
Weise lassen sich Betriebssystem und Applikations-
programm laden oder Parameter ändern.
Applikationen:
Kompakte Baumaschinen, Anbaugeräte,
Kleinfahrzeuge, Sonderfunktionen
Eingänge (gesamt):
digital, analog, Frequenz
digital, Widerstandsmessung
8
4
4
Ausgänge (gesamt):
Micro-Relais ISO 7588-3,
15 A (Summenstrom max. 60 A)
Diagnose über NO- und NC-Kontakt des
Relais. Abgesichert über Minisicherung
nach DIN ISO 8820-3
6
Datenspeicher SRAM [kB] 592
Datenspeicher Flash [kB] 1536
Datenspeicher (retain), FRAM [kB] 1
Nr.
BasicController relay 8 E / 6 A Relais CR0431
Die technische Daten
BasicController relay
Die Produkte
Gehäuse
Kunststoff,
vergossen
Geräteanschluss
AMP-Steckfahnen
6,3 mm
Schutzart,
mit Abdeckung EC0401, EC0402
IP 20
IP 54
Stromaufnahme [mA] ≤ 45
Temperaturbereich
Betrieb [°C]
Lagerung [°C]
-40...75
-40...85
Anzeigen LED rot / grün
Prozessor PowerPC, 50 MHz
Unterstütze CAN-Protokolle
CANopen
(DS 301 V 4.1)
SAE J 1939
freies CAN-Protokoll
(Auszug)
CE,
E1 (UN-ECE R10)
Starterset bestehend aus BasicController 12 E / 8 A,
BasicRelais, BasicDisplay
inkl. Software, Netzteil, Kabel und Zubehör
EC0400
Modulabdeckung IP 54
ohne Displayaufnahme mit Kabeldichtung
EC0401
Steckersatz für BasicController relay EC0464
Montage- und Kontaktsatz für
BasicController relay EC0465
Relais und Sicherungssatz für
12-V-Applikationen
EC0466
Relais und Sicherungssatz für
24-V-Applikationen
EC0467
CAN-Programmierinterface CANfox EC2112
Adaptersatz CAN / RS232 für CANfox EC2113
Programmiersoftware CODESYS, deutsch CP9006
Programmiersoftware CODESYS, englisch CP9008
Programmiersoftware CODESYS V 2.3

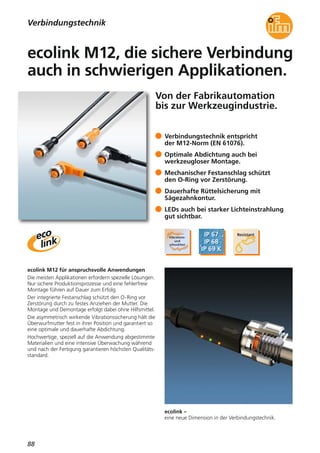

88
ecolink –
eine neue Dimension in der Verbindungstechnik.
ecolink M12 für anspruchsvolle Anwendungen
Die meisten Applikationen erfordern spezielle Lösungen.
Nur sichere Produktionsprozesse und eine fehlerfreie
Montage führen auf Dauer zum Erfolg.
Der integrierte Festanschlag schützt den O-Ring vor
Zerstörung durch zu festes Anziehen der Mutter. Die
Montage und Demontage erfolgt dabei ohne Hilfsmittel.
Die asymmetrisch wirkende Vibrationssicherung hält die
Überwurfmutter fest in ihrer Position und garantiert so
eine optimale und dauerhafte Abdichtung.
Hochwertige, speziell auf die Anwendung abgestimmte
Materialien und eine intensive Überwachung während
und nach der Fertigung garantieren höchsten Qualitäts-
standard.
Verbindungstechnik entspricht
der M12-Norm (EN 61076).
Optimale Abdichtung auch bei
werkzeugloser Montage.
Mechanischer Festanschlag schützt
den O-Ring vor Zerstörung.
Dauerhafte Rüttelsicherung mit
Sägezahnkontur.
LEDs auch bei starker Lichteinstrahlung
gut sichtbar.
Verbindungstechnik
Von der Fabrikautomation
bis zur Werkzeugindustrie.
ecolink M12, die sichere Verbindung
auch in schwierigen Applikationen.

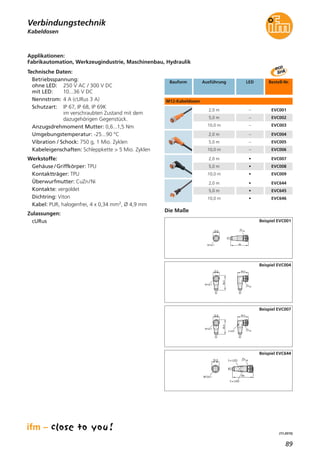

89
(11.2015)
Applikationen:
Fabrikautomation, Werkzeugindustrie, Maschinenbau, Hydraulik
Kabeldosen
Verbindungstechnik
Technische Daten:
Betriebsspannung:
ohne LED: 250 V AC / 300 V DC
mit LED: 10...36 V DC
Nennstrom: 4 A (cURus 3 A)
Schutzart: IP 67, IP 68, IP 69K
im verschraubten Zustand mit dem
dazugehörigen Gegenstück.
Anzugsdrehmoment Mutter: 0,6...1,5 Nm
Umgebungstemperatur: -25...90 °C
Vibration / Schock: 750 g, 1 Mio. Zyklen
Kabeleigenschaften: Schleppkette > 5 Mio. Zyklen
Werkstoffe:
Gehäuse / Griffkörper: TPU
Kontaktträger: TPU
Überwurfmutter: CuZn/Ni
Kontakte: vergoldet
Dichtring: Viton
Kabel: PUR, halogenfrei, 4 x 0,34 mm2, Ø 4,9 mm
Zulassungen:
cURus
Die Maße
15,5
M12x1 45
14
Beispiel EVC001
15,5
M12x1
36,5
26,5
14
Beispiel EVC004
15,5
M12x1
36,5
26,5
143 LED
Beispiel EVC007
3 x LED
3 x LED
15,5
M12x1 45
14
Beispiel EVC644
Bauform Ausführung Bestell-Nr.LED
M12-Kabeldosen
2,0 m EVC001
5,0 m EVC002
10,0 m EVC003
–
–
–
2,0 m EVC004
5,0 m EVC005
10,0 m EVC006
–
–
–
2,0 m EVC007
5,0 m EVC008
10,0 m EVC009
•
•
•
2,0 m EVC644
5,0 m EVC645
10,0 m EVC646
•
•
•

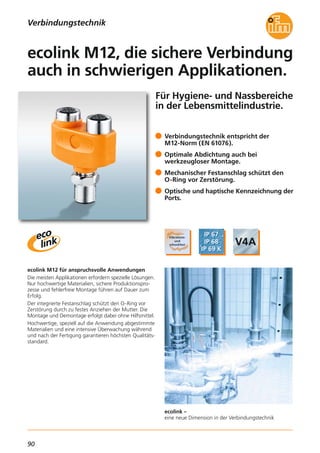

90
ecolink –
eine neue Dimension in der Verbindungstechnik
Für Hygiene- und Nassbereiche
in der Lebensmittelindustrie.
ecolink M12 für anspruchsvolle Anwendungen
Nur hochwertige Materialien, sichere Produktionspro-
zesse und fehlerfreie Montage führen auf Dauer zum
Erfolg.
standard.
Verbindungstechnik entspricht der
M12-Norm (EN 61076).
Mechanischer Festanschlag schützt den
O-Ring vor Zerstörung.
Optische und haptische Kennzeichnung der
Ports.
ecolink M12, die sichere Verbindung
Verbindungstechnik

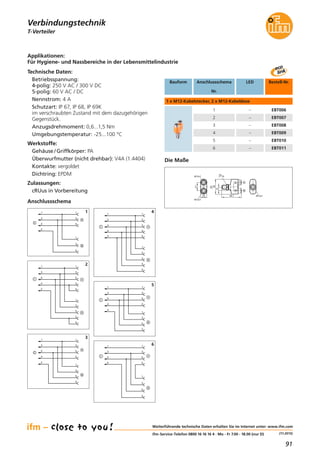

91
(11.2015)
Technische Daten:
Betriebsspannung:
4-polig: 250 V AC / 300 V DC
5-polig: 60 V AC / DC
Nennstrom: 4 A
im verschraubten Zustand mit dem dazugehörigen
Gegenstück.
Anzugsdrehmoment: 0,6...1,5 Nm
Werkstoffe:
Gehäuse / Griffkörper: PA
Überwurfmutter (nicht drehbar): V4A (1.4404)
Kontakte: vergoldet
Dichtring: EPDM
Zulassungen:
cRUus in Vorbereitung
Die Maße
M12x1
48,716
38
9
21
M12x1
C
B
A
M12x1
14
Bauform Anschlussschema
Nr.
Bestell-Nr.LED
1 x M12-Kabelstecker, 2 x M12-Kabeldose
1 EBT006–
2 EBT007
3 EBT008
4 EBT009
–
–
–
5 EBT010
6 EBT011
–
–
T-Verteiler
Verbindungstechnik
4
1 1
3
4
3
2
B
A
1
3
4
C
Anschlussschema
1 1
33
55
B
A
2
4
2
1
3
5
4
2
4
C
1 1
3
5
3
5
44
B
A
1
3
5
4
2
C
1 1
2
3
2
3
4
B
A
1
2
3
4
5
5
4
5
C
1
2
3
4
1 1
3
5
3
5
22
B
A
1
3
5
2
4
C
5
1 1
3
5
4
3
4
B
A
1
3
4
5
C
5
6
Applikationen:
Für Hygiene- und Nassbereiche in der Lebensmittelindustrie

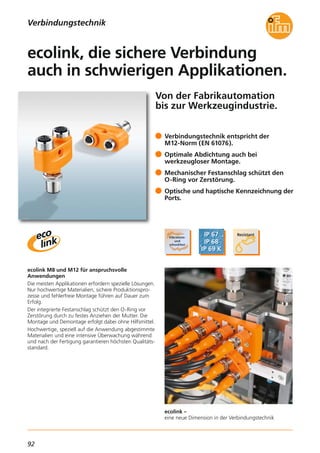

92
ecolink –
eine neue Dimension in der Verbindungstechnik
Von der Fabrikautomation
bis zur Werkzeugindustrie.
ecolink M8 und M12 für anspruchsvolle
Anwendungen
Nur hochwertige Materialien, sichere Produktionspro-
zesse und fehlerfreie Montage führen auf Dauer zum
Erfolg.
standard.
Verbindungstechnik entspricht der
M12-Norm (EN 61076).
Mechanischer Festanschlag schützt den
O-Ring vor Zerstörung.
Optische und haptische Kennzeichnung der
Ports.
ecolink, die sichere Verbindung
Verbindungstechnik

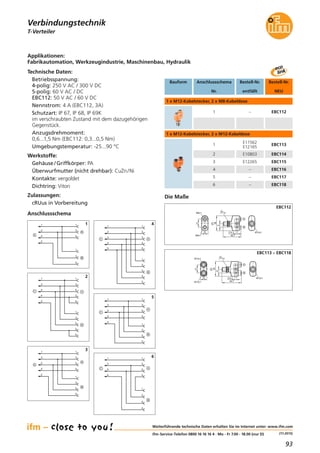

93
(11.2015)
Technische Daten:
Betriebsspannung:
4-polig: 250 V AC / 300 V DC
5-polig: 60 V AC / DC
EBC112: 50 V AC / 60 V DC
Nennstrom: 4 A (EBC112, 3A)
im verschraubten Zustand mit dem dazugehörigen
Gegenstück.
Anzugsdrehmoment:
0,6...1,5 Nm (EBC112: 0,3...0,5 Nm)
Werkstoffe:
Gehäuse / Griffkörper: PA
Überwurfmutter (nicht drehbar): CuZn/Ni
Kontakte: vergoldet
Dichtring: Viton
Zulassungen:
cRUus in Vorbereitung
Applikationen:
Fabrikautomation, Werkzeugindustrie, Maschinenbau, Hydraulik
Die Maße
M8x1
48,7
16
38
9
21
M8x1
C
B
A
4,3 M12x1
14
EBC112
M12x1
48,7
16
38
9
21
M12x1
C
B
A
4,3 M12x1
14
EBC113 – EBC118
Bauform Anschlussschema
Nr.
Bestell-Nr.
NEU
Bestell-Nr.
entfällt
1 EBC113
E11562
E12165
2 EBC114
3 EBC115
4 EBC116
E10803
1 EBC112–
E12265
–
5 EBC117
6 EBC118
–
–
T-Verteiler
Verbindungstechnik
4
1 1
3
4
3
2
B
A
1
3
4
C
Anschlussschema
1 1
33
55
B
A
2
4
2
1
3
5
4
2
4
C
1 1
3
5
3
5
44
B
A
1
3
5
4
2
C
1 1
2
3
2
3
4
B
A
1
2
3
4
5
5
4
5
C
1
2
3
4
1 1
3
5
3
5
22
B
A
1
3
5
2
4
C
5
1 1
3
5
4
3
4
B
A
1
3
4
5
C
5
6

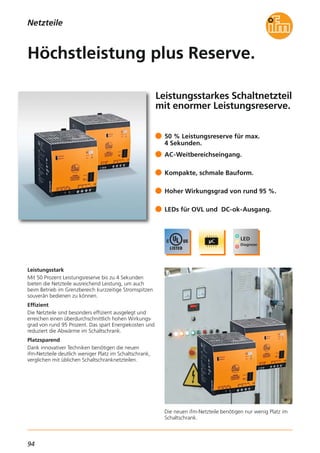

94
Netzteile
Leistungsstarkes Schaltnetzteil
mit enormer Leistungsreserve.
Die neuen ifm-Netzteile benötigen nur wenig Platz im
Schaltschrank.
Leistungsstark
Mit 50 Prozent Leistungsreserve bis zu 4 Sekunden
bieten die Netzteile ausreichend Leistung, um auch
beim Betrieb im Grenzbereich kurzzeitige Stromspitzen
souverän bedienen zu können.
Effizient
Die Netzteile sind besonders effizient ausgelegt und
erreichen einen überdurchschnittlich hohen Wirkungs-
grad von rund 95 Prozent. Das spart Energiekosten und
reduziert die Abwärme im Schaltschrank.
Platzsparend
Dank innovativer Techniken benötigen die neuen
ifm-Netzteile deutlich weniger Platz im Schaltschrank,
verglichen mit üblichen Schaltschranknetzteilen.
50 % Leistungsreserve für max.
4 Sekunden.
AC-Weitbereichseingang.
Kompakte, schmale Bauform.
Hoher Wirkungsgrad von rund 95 %.
LEDs für OVL und DC-ok-Ausgang.
Höchstleistung plus Reserve.

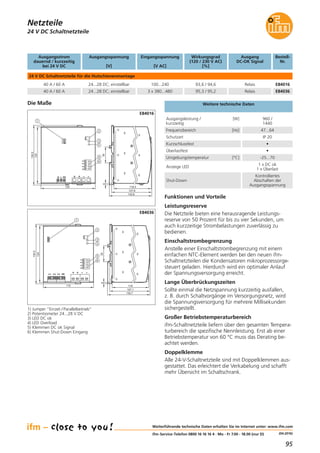

95
(04.2016)
Netzteile
Ausgangsstrom
dauernd / kurzzeitig
bei 24 V DC
Ausgangsspannung
[V]
Eingangsspannung
[V AC]
Ausgang
DC-OK Signal
Wirkungsgrad
(120 / 230 V AC)
[%]
Bestell-
Nr.
24 V DC Schaltnetzteile für die Hutschienenmontage
40 A / 60 A 24...28 DC; einstellbar 100...240 Relais93,6 / 94,6 E84016
40 A / 60 A 24...28 DC; einstellbar 3 x 380...480 Relais95,3 / 95,2 E84036
24 V DC Schaltnetzteile
Ausgangsleistung / [W]
kurzzeitig
960 /
1440
Anzeige LED
1 x DC ok
1 x Überlast
Shut-Down
Kontrolliertes
Abschalten der
Ausgangsspannung
Frequenzbereich [Hz] 47...64
Schutzart IP 20
Kurzschlussfest •
Überlastfest •
Leistungsreserve
Die Netzteile bieten eine herausragende Leistungs-
reserve von 50 Prozent für bis zu vier Sekunden, um
auch kurzzeitige Strombelastungen zuverlässig zu
bedienen.
Einschaltstrombegrenzung
Anstelle einer Einschaltstrombegrenzung mit einem
einfachen NTC-Element werden bei den neuen ifm-
Schaltnetzteilen die Kondensatoren mikroprozessorge-
steuert geladen. Hierdurch wird ein optimaler Anlauf
der Spannungsversorgung erreicht.
Lange Überbrückungszeiten
Sollte einmal die Netzspannung kurzzeitig ausfallen,
z. B. durch Schaltvorgänge im Versorgungsnetz, wird
die Spannungsversorgung für mehrere Millisekunden
sichergestellt.
Großer Betriebstemperaturbereich
ifm-Schaltnetzteile liefern über den gesamten Tempera-
turbereich die spezifische Nennleistung. Erst ab einer
Betriebstemperatur von 60 °C muss das Derating be-
achtet werden.
Doppelklemme
Alle 24-V-Schaltnetzteile sind mit Doppelklemmen aus-
gestattet. Das erleichtert die Verkabelung und schafft
mehr Übersicht im Schaltschrank.
Die Maße
119,3
354
132,6
127,6
1
2
3
2
3
4
5
6
1
N L PE
125
13
14
15
16
124
130,5
E84016
119
354
130,7
127,1
2
3
4
5
6
1
L1 L2 L3 PE
110
13
14
15
16
124
130,5
E84036
1) Jumper "Einzel-/ Parallelbetrieb"
2) Potentiometer 24...28 V DC
3) LED DC ok
4) LED Overload
5) Klemmen DC ok Signal
6) Klemmen Shut-Down Eingang

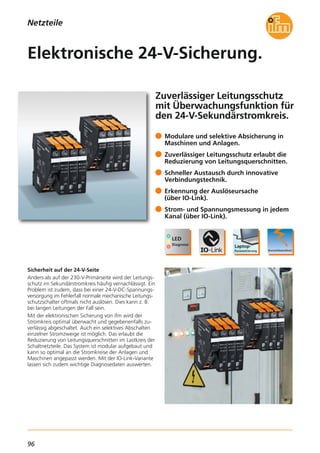

96
Netzteile
Zuverlässiger Leitungsschutz
mit Überwachungsfunktion für
den 24-V-Sekundärstromkreis.
Sicherheit auf der 24-V-Seite
Anders als auf der 230-V-Primärseite wird der Leitungs-
schutz im Sekundärstromkreis häufig vernachlässigt. Ein
Problem ist zudem, dass bei einer 24-V-DC-Spannungs-
versorgung im Fehlerfall normale mechanische Leitungs-
schutzschalter oftmals nicht auslösen. Dies kann z. B.
bei langen Leitungen der Fall sein.
Mit der elektronischen Sicherung von ifm wird der
Stromkreis optimal überwacht und gegebenenfalls zu-
verlässig abgeschaltet. Auch ein selektives Abschalten
einzelner Stromzweige ist möglich. Das erlaubt die
Reduzierung von Leitungsquerschnitten im Lastkreis der
Schaltnetzteile. Das System ist modular aufgebaut und
kann so optimal an die Stromkreise der Anlagen und
Maschinen angepasst werden. Mit der IO-Link-Variante
lassen sich zudem wichtige Diagnosedaten auswerten.
Modulare und selektive Absicherung in
Maschinen und Anlagen.
Zuverlässiger Leitungsschutz erlaubt die
Reduzierung von Leitungsquerschnitten.
Schneller Austausch durch innovative
Verbindungstechnik.
Erkennung der Auslöseursache
(über IO-Link).
Strom- und Spannungsmessung in jedem
Kanal (über IO-Link).
Elektronische 24-V-Sicherung.

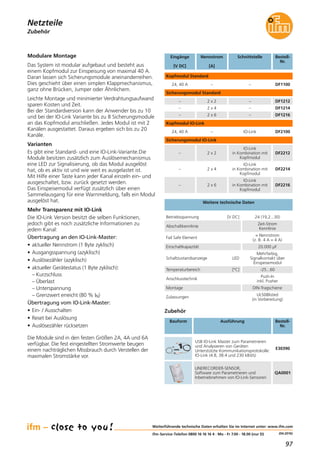

97
(04.2016)
Netzteile
SchnittstelleEingänge
[V DC]
Bestell-
Nr.
Kopfmodul Standard
–24, 40 A DF1100
Nennstrom
[A]
–
Sicherungsmodul Standard
–– DF12122 x 2
–– DF12142 x 4
–– DF12162 x 6
Zubehör
Betriebsspannung [V DC] 24 (19,2...30)
Abschaltkennlinie
Zeit-Strom
Kennlinie
Temperaturbereich [°C] -25...60
Anschlusstechnik
Push-In
inkl. Pusher
Montage DIN-Tragschiene
Zulassungen
UL508listed
(in Vorbereitung)
Fail Safe Element
= Nennstrom
(z. B. 4 A = 4 A)
Einschaltkapazität 20.000 μF
Schaltzustandsanzeige LED
Mehrfarbig,
Signalkontakt über
Einspeisemodul
Modulare Montage
Das System ist modular aufgebaut und besteht aus
einem Kopfmodul zur Einspeisung von maximal 40 A.
Daran lassen sich Sicherungsmodule aneinanderreihen.
Dies geschieht über einen simplen Klappmechanismus,
ganz ohne Brücken, Jumper oder Ähnlichem.
Leichte Montage und minimierter Verdrahtungsaufwand
sparen Kosten und Zeit.
Bei der Standardversion kann der Anwender bis zu 10
und bei der IO-Link Variante bis zu 8 Sicherungsmodule
an das Kopfmodul anschließen. Jedes Modul ist mit 2
Kanälen ausgestattet. Daraus ergeben sich bis zu 20
Kanäle.
Varianten
Es gibt eine Standard- und eine IO-Link-Variante.Die
Module besitzen zusätzlich zum Auslösemechanismus
eine LED zur Signalisierung, ob das Modul ausgelöst
hat, ob es aktiv ist und wie weit es ausgelastet ist.
Mit Hilfe einer Taste kann jeder Kanal einzeln ein- und
ausgeschaltet, bzw. zurück gesetzt werden.
Das Einspeisemodul verfügt zusätzlich über einen
Sammelausgang für eine Warnmeldung, falls ein Modul
ausgelöst hat.
Mehr Transparenz mit IO-Link
Die IO-Link Version besitzt die selben Funktionen,
jedoch gibt es noch zusätzliche Informationen zu
jedem Kanal:
Übertragung an den IO-Link-Master:
• aktueller Nennstrom (1 Byte zyklisch)
• Ausgangsspannung (azyklisch)
• Auslösezähler (azyklisch)
• aktueller Gerätestatus (1 Byte zyklisch):
– Kurzschluss
– Überlast
– Unterspannung
– Grenzwert erreicht (80 % IN)
Übertragung vom IO-Link-Master:
• Ein- / Ausschalten
• Reset bei Auslösung
• Auslösezähler rücksetzen
Die Module sind in den festen Größen 2A, 4A und 6A
verfügbar. Die fest eingestellten Stromwerte beugen
einem nachträglichen Missbrauch durch Verstellen der
maximalen Stromstärke vor.
Kopfmodul IO-Link
IO-Link24, 40 A DF2100–
Sicherungsmodul IO-Link
IO-Link
in Kombination mit
Kopfmodul
– DF22122 x 2
IO-Link
in Kombination mit
Kopfmodul
– DF22142 x 4
IO-Link
in Kombination mit
Kopfmodul
– DF22162 x 6
Zubehör
Nr.
E30390
QA0001

98
www.ifm.com
Informationen rund um die Uhr und
rund um den Globus in 23 Sprachen im Internet.
• Information
- Produktneuheiten
- Unternehmensnews
- Messetermine
- Standorte
- Stellenangebote
• Dokumentation
- Datenblätter
- Bedienungsanleitungen
- Handbücher
- Zulassungen
- CAD-Daten
• Kommunikation*
- Unterlagenanforderung
- Rückrufservice
- Live-Beratung
- Newsletter
• Selektion
- Interaktive Produktauswahlhilfen
- Konfigurationswerkzeuge
- Datenblatt-Suche
• Animation
- Virtuelle Produktanimationen
- Flash-Movie (Videosequenzen)
• Applikation
- Anwendungsbeispiele
- Produktempfehlungen
- Berechnungshilfen
• Transaktion*
- e-Shop Abwicklung
- e-Procurement-Kataloge
* Einige Informationsangebote sind landesspezifisch verfügbar.

99
Komfortable Bestellabwicklung
über den e-Shop** im Internet.
Gesicherte Authentifizierung
Kundenbezogene Preisdarstellung
Echtzeit Verfügbarkeitsprüfung
Persönliche Produktfavoriten
Online Paketverfolgung
Individuelle Bestellhistorie
Komfortable Schnelleingabemaske
Einfache Bestellabwicklung
Verwaltung von Lieferadressen
Bestätigungen per E-Mail
ifm-Applikationsdatenbank
Automatisierungstechnik von ifm reali-
siert Applikationen in fast allen Bran-
chen in unterschiedlichsten
Anlagenteilen. Informieren Sie sich, wie
ifm auch Ihre Anwendung umsetzen
kann.
Applikationsbeispiele zeigen wir Ihnen
auf unserer Website unter:
www.ifm.com/de/applikationen
** In vielen Ländern bereits verfügbar.

www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4
ifmarticleno.78001882·TechnischeÄnderungenbehaltenwirunsohnevorherigeAnkündigungvor.·GedrucktinDeutschlandaufchlorfreigebleichtemPapier.04/16
Kostenfrei direkt zu Ihrem ifm-Service-Center
Positionssensoren
Sensoren für
Motion Control
Industrielle
Bildverarbeitung
Sicherheitstechnik
Prozesssensoren
Systeme zur
Zustandsüberwachung
von Maschinen
Industrielle
Kommunikation
Systeme für mobile
Arbeitsmaschinen
Verbindungstechnik
Übersicht ifm-
Produktprogramm:
Zubehör
Über 70 Standorte weltweit –
auf einen Blick unter
Deutschland
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Nord
31135 Hildesheim
Tel. 0 51 21 / 76 67-0
Fax 0 51 21 / 76 67 12
ifm electronic gmbh
Niederlassung Baden-Württ.
73230 Kirchheim
Tel. 0 70 21 / 80 86-0
Fax 0 70 21 / 80 86 21
ifm electronic gmbh
Niederlassung West
45128 Essen
Tel. 02 01 / 3 64 75-0
Fax 02 01 / 34 13 25
ifm electronic gmbh
Niederlassung Bayern
82178 Puchheim
Tel. 0 89 / 8 00 91-0
Fax 0 89 / 8 00 91 11
ifm electronic gmbh
Niederlassung Mitte-West
58511 Lüdenscheid
Tel. 0 23 51 / 43 01-0
Fax 0 23 51 / 43 01 39
ifm electronic gmbh
Niederlassung Ost
07639 Tautenhain
Tel. 03 66 01 / 7 71-0
Fax 03 66 01 / 7 71 14
ifm electronic gmbh
Niederlassung Süd-West
64646 Heppenheim
Tel. 0 62 52 / 79 05-0
Fax 0 62 52 / 7 77 57
E-Mail: info@ifm.com
www.ifm.com
Cert no. IMO-COC-027827

Neuheiten 2016 Deutsch

Weitere ähnliche Inhalte

Was ist angesagt?

Andere mochten auch

Ähnlich wie Neuheiten 2016 Deutsch

Mehr von ifm electronic gmbh

Neuheiten 2016 Deutsch
