Prozesse in der Stahlindustrie

Die Stahlindustrie ist ein bedeutender Wirtschaftszweig, der moderne Produktionsanlagen benötigt, um Wettbewerbsfähigkeit zu gewährleisten; automatisierte Fertigungsprozesse sind entscheidend für Qualität und Wirtschaftlichkeit. IFM bietet umfassende Lösungen und Sensorik zur Steigerung der Zuverlässigkeit und Verfügbarkeit von Produktionsanlagen an, einschließlich neuer Technologien wie zustandsorientierte Instandhaltung. Das Unternehmen arbeitet global, legt Wert auf Qualität und bietet umfangreiche Dienstleistungen, um Automatierungsprojekte effektiv zu unterstützen.

Präsentation einbetten

Downloaden Sie, um offline zu lesen
www.ifm.com/de/stahl Prozesse in der Stahlindustrie
Moderne Produktionsanlagen bei der Stahlerzeugung sichern den wirtschaftlichen Erfolg. Die Stahlindustrie zählt weltweit zu den größten und traditionsreichsten Wirtschafts- zweigen. Sie ist seit jeher ein wichtiger Motor für die Wirtschaft. Ihre Produkte sind in anderen Industrien wie z. B. der Automobil- und der Bauindustrie unverzichtbar. Im Hinblick auf Qualität, Zuverlässigkeit und Wirtschaftlichkeit ist die Produktion von Stahlerzeugnissen nur in automatisierten Fertigungseinrichtungen möglich. Die Zuverlässigkeit und Verfügbarkeit von Produktionsanlagen zu erhöhen ist ein zentrales Unternehmensziel von ifm. Neben der seit langem bewährten Sensorik wurden und werden neue Anwendungs- felder erschlossen, wie z. B. die zustandsorientierte Instandhaltung sowie die Über- wachung der Verbrauchsmedien in den Anlagen. Auch in Zukunft ist ifm ein zuverlässiger und innovativer Partner der Stahlindustrie. ifm – close to you
Gesamtkatalog EN 2015_Stilvorlage LK FrutigerOT_2010 DE_GB.qxd 17.11.14 12:50 Seite 3
ifm – Das Unternehmen ifm Informationen / Bestellservice Normen und Zulassungen Stahlwerk Warmwalzwerk Kaltwalzwerk ifm – weltweit: Anschriften 4 - 5 6 - 7 8 - 9 10 - 27 28 - 45 46 - 63 64 - 66

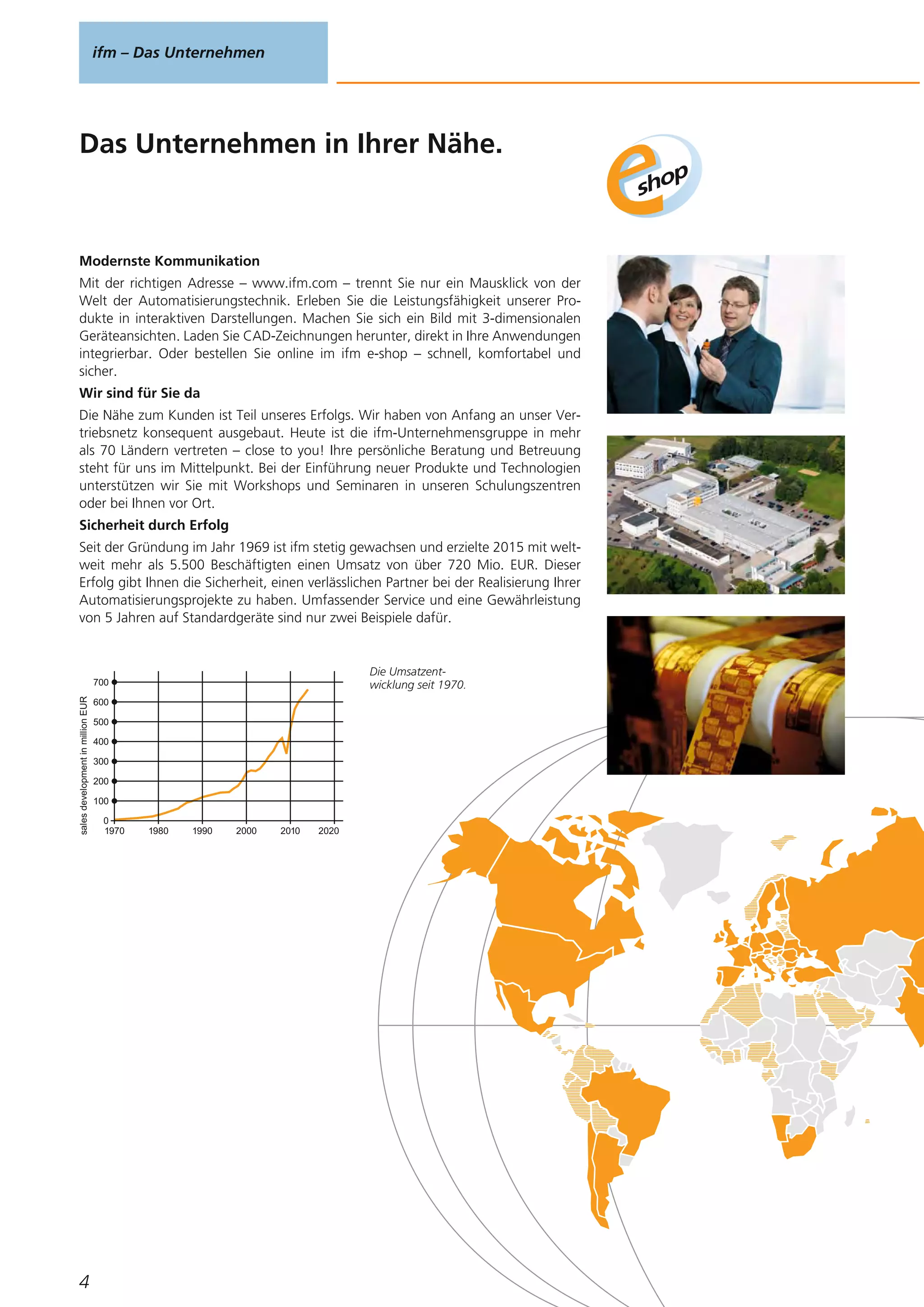

Das Unternehmen in Ihrer Nähe. Modernste Kommunikation Mit der richtigen Adresse – www.ifm.com – trennt Sie nur ein Mausklick von der Welt der Automatisierungstechnik. Erleben Sie die Leistungsfähigkeit unserer Pro- dukte in interaktiven Darstellungen. Machen Sie sich ein Bild mit 3-dimensionalen Geräteansichten. Laden Sie CAD-Zeichnungen herunter, direkt in Ihre Anwendungen integrierbar. Oder bestellen Sie online im ifm e-shop – schnell, komfortabel und sicher. Wir sind für Sie da Die Nähe zum Kunden ist Teil unseres Erfolgs. Wir haben von Anfang an unser Ver- triebsnetz konsequent ausgebaut. Heute ist die ifm-Unternehmensgruppe in mehr als 70 Ländern vertreten – close to you! Ihre persönliche Beratung und Betreuung steht für uns im Mittelpunkt. Bei der Einführung neuer Produkte und Technologien unterstützen wir Sie mit Workshops und Seminaren in unseren Schulungszentren oder bei Ihnen vor Ort. Sicherheit durch Erfolg Seit der Gründung im Jahr 1969 ist ifm stetig gewachsen und erzielte 2015 mit welt- weit mehr als 5.500 Beschäftigten einen Umsatz von über 720 Mio. EUR. Dieser Erfolg gibt Ihnen die Sicherheit, einen verlässlichen Partner bei der Realisierung Ihrer Automatisierungsprojekte zu haben. Umfassender Service und eine Gewährleistung von 5 Jahren auf Standardgeräte sind nur zwei Beispiele dafür. salesdevelopmentinmillionEUR 0 2000 2010 2020199019801970 100 200 300 400 500 600 700 Die Umsatzent- wicklung seit 1970. ifm – Das Unternehmen 4
branch office trade partner ifm – Das Unternehmen 5 Nicht nur Komponenten ifm steht für eine breite Palette an unterschiedlichsten Sensoren und Systemen für die Automatisierung. Das Angebot von über 7.800 Artikeln garantiert Ihnen Flexibi- lität und Kompatibilität. Damit stehen Ihnen für Ihre Automatisierungsprojekte immer zuverlässige Lösungen zur Verfügung – vom einzelnen Sensor mit sinnvollem Zubehör bis zum kompletten System. Lieferfähigkeit garantiert Ihre Termine sind uns wichtig. Deshalb werden unsere Fertigungsprozesse ständig optimiert. Um große Stückzahlen schnell und flexibel mit gleichbleibend hoher Qua- lität zu produzieren – und damit Lieferzeiten weiter zu verkürzen. Über unser zentra- les Logistikzentrum wird Ihre Bestellung zuverlässig und pünktlich ausgeliefert. Qualität als Philosophie Der Qualitätsstandard unserer Produkte ist in unserer Unternehmensphilosophie fest geschrieben. Und wir garantieren dafür! So geben wir Ihnen als Anwender ein Höchstmaß an Sicherheit: Mit unserer eigenen Fertigungstechnologie, der ifm-Film- technik, sowie durch umfangreiche Qualitätssicherungsmaßnahmen wie der 100%igen Endprüfung. Unter Qualität verstehen wir z.B. auch eine umweltbewusste Produktion – Made in Germany! Jahre Ge w ährleistung auf ifm-Produ kte Die Entwicklung innovati- ver Produkte ist eine unse- rer Kernkompetenzen. Von der hochwertigen Standardlösung bis zu Produkten, die speziell auf die Anforderungen einzelner Branchen zu- geschnitten sind – von mobilen Arbeitsmaschinen bis zur Lebensmittel- industrie.
www.ifm.com Informationen rund um die Uhr und rund um den Globus in 23 Sprachen im Internet. • Information - Produktneuheiten - Unternehmensnews - Messetermine - Standorte - Stellenangebote • Dokumentation - Datenblätter - Bedienungsanleitungen - Handbücher - Zulassungen - CAD-Daten • Kommunikation* - Unterlagenanforderung - Rückrufservice - Live-Beratung - Newsletter • Selektion - Interaktive Produktauswahlhilfen - Konfigurationswerkzeuge - Datenblatt-Suche • Animation - Virtuelle Produktanimationen - Flash-Movie (Videosequenzen) • Applikation - Anwendungsbeispiele - Produktempfehlungen - Berechnungshilfen • Transaktion* - e-Shop Abwicklung - e-Procurement-Kataloge * Einige Informationsangebote sind landesspezifisch verfügbar. ifm Informationen / Bestellservice Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com 6
ifm Informationen / Bestellservice 7 Komfortable Bestellabwicklung über den e-Shop** im Internet. Gesicherte Authentifizierung Kundenbezogene Preisdarstellung Echtzeit Verfügbarkeitsprüfung Persönliche Produktfavoriten Online Paketverfolgung Individuelle Bestellhistorie Komfortable Schnelleingabemaske Einfache Bestellabwicklung Verwaltung von Lieferadressen Bestätigungen per E-Mail ifm-Applikationsdatenbank Automatisierungstechnik von ifm reali- siert Applikationen in fast allen Branchen in unterschiedlichsten Anlagenteilen. Informieren Sie sich, wie ifm auch Ihre Anwendung umsetzen kann. Applikationsbeispiele zeigen wir Ihnen auf unserer Website unter: www.ifm.com/de/applikationen ** In vielen Ländern bereits verfügbar.
3A 3A Sanitary Standards Inc. (3 A SSI) ist eine unabhängige und gemeinnützige Organisation, die sich für eine hygienegerechte Gestaltung von Anlagen in der Nahrungsmittel-, Getränke- und Pharmaindustrie einsetzt. AS-i Aktuator Sensor Interface. Bus-System für die unterste, binäre Feldebene. ATEX Atmosphère Explosible. ATEX umfasst die Richtlinien der Europäischen Union auf dem Gebiet des Explosionsschutzes. Das ist zum einen die ATEX-Produktrichtlinie 94/9/EG, zum anderen die ATEX-Betriebsrichtlinie 1999/92/EG. CCC CCC (China Compulsory Certification) ist eine vorgeschriebene chinesische Zertifi- zierung für bestimmte Produkte, die in China in Verkehr gebracht werden. Welche Produkte betroffen sind, wird in einem Katalog, der von chinesischen Behörden erstellt wird, festgelegt. cCSAus Prüfung eines Produktes durch CSA nach geltenden Sicherheitsstandards in Canada und USA. CE Conformité Européenne. Durch Anbringung der CE-Kennzeichnung bestätigt der Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richt- linien entspricht. cRUus Prüfung von Komponenten durch UL nach geltenden Sicherheitsstandards in Canada und USA. Komponenten können unter Beachtung der “Condition of Acceptability” im Endprodukt verwendet werden. CSA Canadian Standards Association. Eine nicht-staatliche kanadische Organisation, die Normen und Standards setzt sowie Produkte auf ihre Sicherheit überprüft und zerti- fiziert. Sie ist mittlerweile weltweit tätig. cULus Prüfung eines Produktes durch UL nach geltenden Sicherheitsstandards in Canada und USA. DIBt (WHG) Deutsches Institut für Bautechnik (Wasserhaushaltsgesetz). Das Wasserhaushalts- gesetz (WHG) bildet den Hauptteil des deutschen Wasserrechts. Es enthält Bestim- mungen über den Schutz und die Nutzung von Oberflächengewässern und des Grundwassers sowie Vorschriften über den Ausbau von Gewässern, die wasserwirt- schaftliche Planung und den Hochwasserschutz. Normen und Zulassungen Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com 8
DKD Der Deutsche Kalibrierdienst (DKD) ist ein Zusammenschluss von Kalibrierlaborato- rien aus Industrieunternehmen, Forschungsinstituten, technischen Behörden, Über- wachungs- und Prüfinstitutionen. Die DKD-Kalibrierscheine sind ein Nachweis für die Rückführung auf nationale Normale, wie sie von der DIN EN ISO 9000 und der DIN EN ISO/IEC 17025 gefordert werden. Sie dienen als messtechnische Grundlage für die Mess- und Prüfmittelüberwachung im Rahmen des Qualitätsmanagements. E1 Zulassung durch das Kraftfahrt-Bundesamt. Die E1-Typengenehmigung durch das Kraftfahrt-Bundesamt bestätigt, dass die Geräte die KFZ-Normen einhalten. Geräte mit dieser Kennzeichnung dürfen an Fahrzeuge montiert werden, ohne dass dadurch deren Betriebserlaubnis erlischt. EG 1935/2004 Für Prozesssensoren von ifm, die dazu bestimmt sind, mit Lebensmitteln in Berüh- rung zu kommen, ist die VO EG 1935/2004 berücksichtigt. Eine Auflistung, welche Produkte dafür bestimmt sind, und detaillierte Informationen dazu erhalten Sie auf Anfrage. EHEDG European Hygienic Engineering & Design Group. Europäische Aufsichtsbehörde für Nahrungs- und Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf Produkte und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt werden. FDA Food and Drug Administration. US-Amerikanische Aufsichtsbehörde für Nahrungs- und Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf Produkte und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt werden. FM Factory Mutual Research. Amerikanisches Industriesachversicherungsunternehmen, dessen Schwerpunkt die technikgestützte Eigentumssicherung ist. Das Angebot umfasst unter anderem die Werkstoffforschung, Werkstoffprüfung und Zertifizie- rungen im Bereich Brand- und Explosionsschutz. PROFIBUS Process Field Bus. Feldbussystem für größere Datenmengen. Er ist in verschiedenen Varianten verfügbar, z. B. Profibus FMS, DP oder PA. Der Profibus-DP kann über größere Entfernungen z. B. als Zubringer für AS-i benutzt werden. TÜV Technischer Überwachungs-Verein. Der deutsche TÜV führt auf privatwirtschaft- licher Basis technische Sicherheitskontrollen durch, die durch staatliche Gesetze oder Anordnungen vorgeschrieben sind. UL Underwriters Laboratories. Eine in den USA gegründete Organisation zur Überprü- fung und Zertifizierung von Produkten und ihrer Sicherheit. Normen und Zulassungen 9

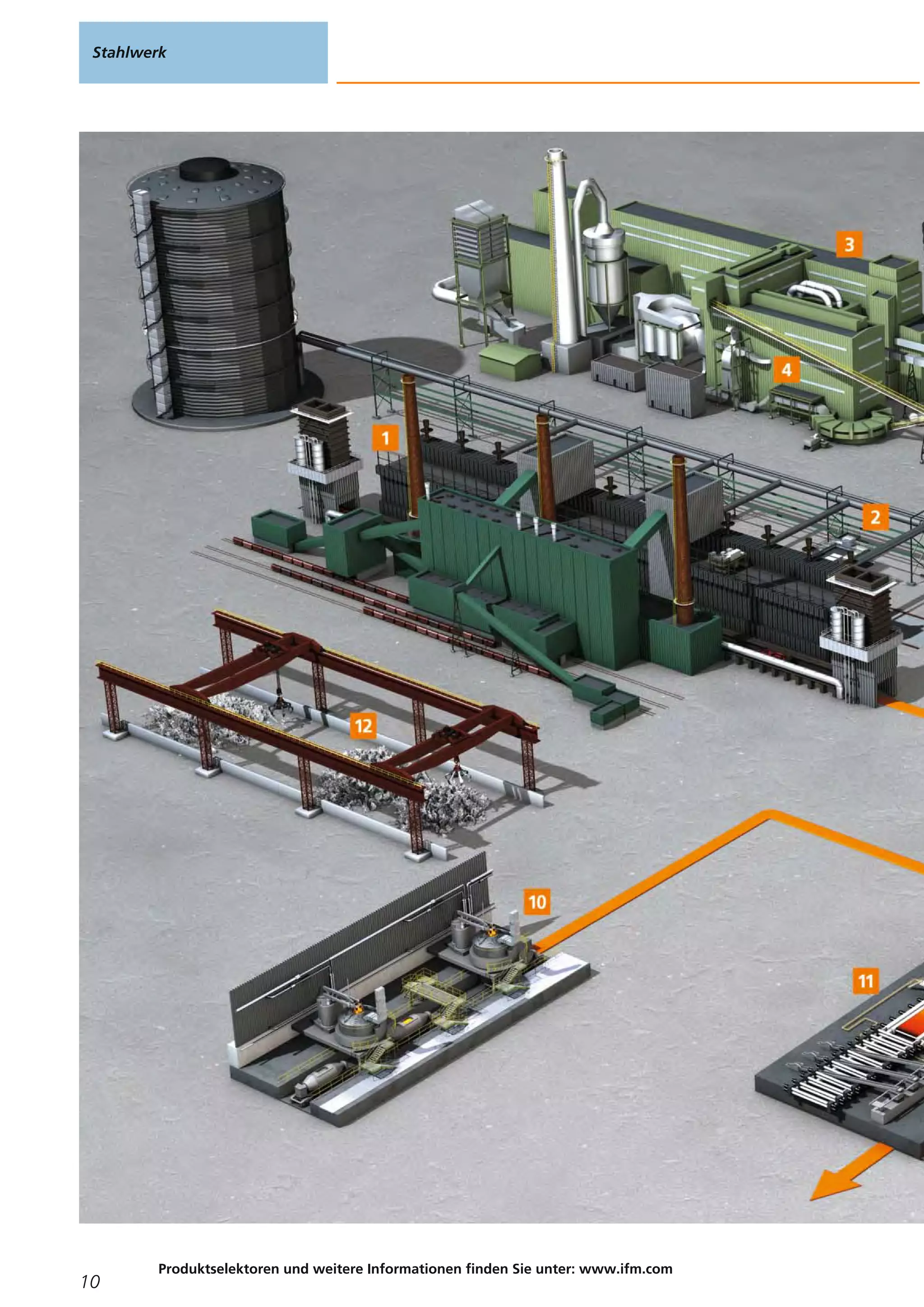

Stahlwerk 10 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Stahlwerk 11
Stahlwerk 12 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Maschine Applikation Produktgruppe 1 Kokerei Positionserfassung Ofenklappe Zylindersensoren Positionserfassung Befüllmaschine Induktive Sensoren Überwachung Förderbänder Systeme zur Impulsauswertung 2 Pusher-Maschine Hydraulikaggregat Drucküberwachung an Hydraulikaggregaten Drucksensoren Füllstandüberwachung in Aggregaten Füllstandsensoren Temperaturmessung in Aggregaten Temperatursensoren Schwingungsüberwachung Systeme zur Schwingungsüberwachung 3 Sinteranlage Gasversorgung Drucksensoren Materialtracking Temperatursensoren Klappenüberwachung an Silos Induktive Sensoren Drucküberwachung an der Luftansaugung Drucksensoren 4 Förderanlagen Dezentrale Drehzahlüberwachung Systeme zur Impulsauswertung Sicherheitsschalter in AS-i Safety at Work AS-Interface Safety at Work Einbinden mechanischer Schalter in AS-i Systeme AS-Interface Safety at Work 5 Kühlwasserversorgung Hochofen Pumpenüberwachung Drucksensoren Überwachung der Kühlkreisläufe Strömungssensoren / Durchflusssensoren Überwachung des Wasserdrucks Drucksensoren Überwachung Kühlwasser Temperatursensoren 6 Konverterversorgung Drucküberwachung an Hydraulikaggregaten Drucksensoren Temperaturmessung in Aggregaten Temperatursensoren Füllstandüberwachung in Aggregaten Füllstandsensoren Schwingungsüberwachung Systeme zur Schwingungsüberwachung
Stahlwerk 13 Maschine Applikation Produktgruppe 7 Materialzufuhr Konverter Schieberüberwachung an Silos Zylindersensoren Klappenüberwachung an Silos Induktive Sensoren Füllstandüberwachung an Silos Kapazitive Sensoren 8 Zentrale Druckluftversorgung Drucküberwachung am Druckluftspeicher Drucksensoren Energieeffizienzmessung der Druckluft Strömungssensoren / Durchflusssensoren Überwachung am Lufttrockner Füllstandsensoren Drucküberwachung an der Übergabe Drucksensoren 9 Strangussanlage Schlackedetektion am Schattenrohrmanipulator Systeme zur Schwingungsüberwachung Überwachung der Kühlkreisläufe Strömungssensoren / Durchflusssensoren Materialtracking Temperatursensoren Schwingungsüberwachung Systeme zur Schwingungsüberwachung 10 Kühlung Elektrolichtbogenofen Durchflussüberwachung in Kühlkreisläufen Strömungssensoren / Durchflusssensoren Temperaturüberwachung in Kühlkreisläufen Temperatursensoren Druckmessung an Pumpen Drucksensoren 11 Brennschneideanlagen Positionserfassung Induktive Sensoren Überwachung Gasdruck Drucksensoren Gasversorgung Induktive Sensoren Verbrauchsmessung technischer Gase Strömungssensoren / Durchflusssensoren 12 Krananlagen Kollisionsschutz Induktive Sensoren Sichere Bereichsüberwachung Induktive Sensoren Endlagenerfassung Induktive Sensoren Lagerüberwachung Systeme zur Schwingungsüberwachung

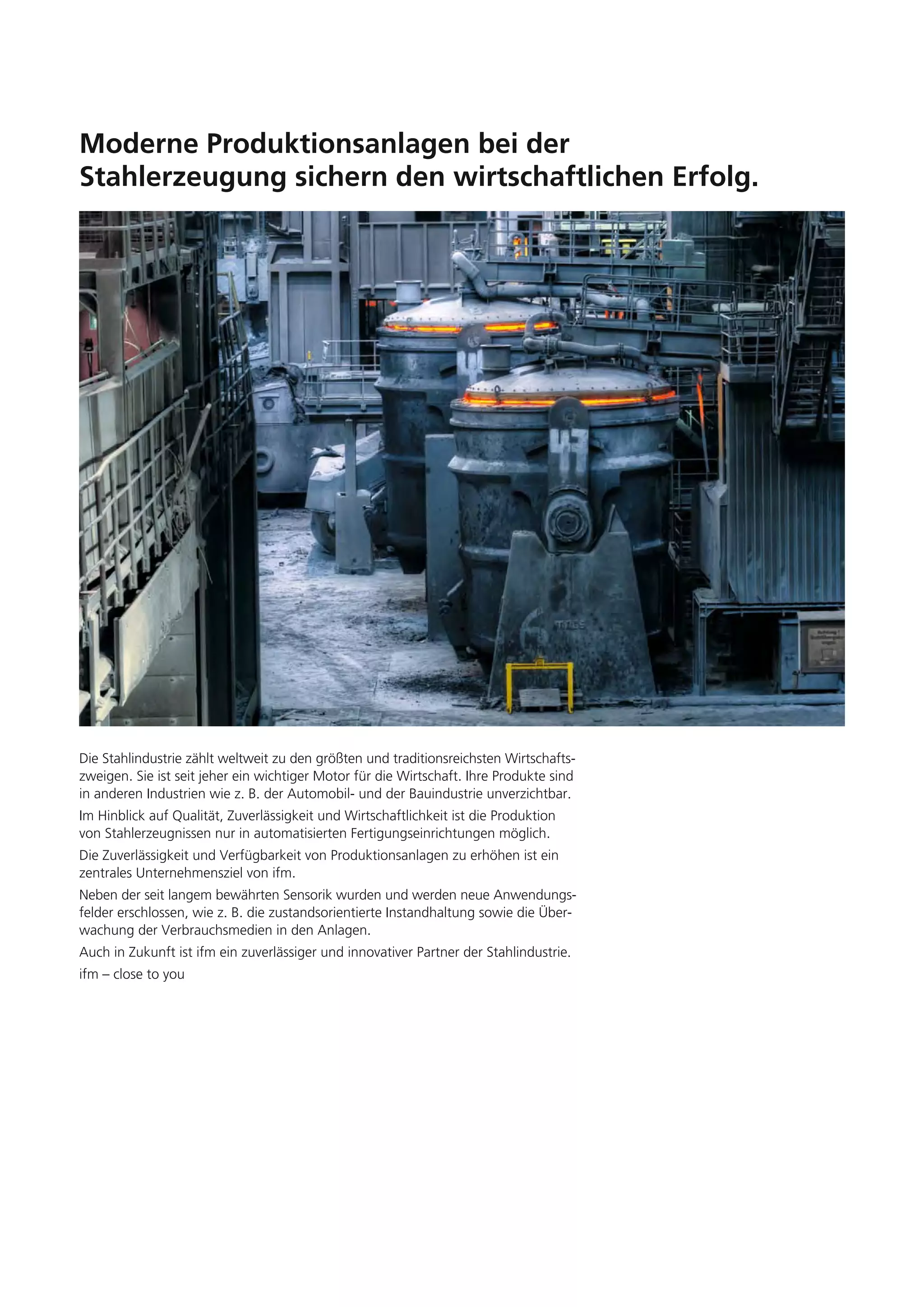

Moderne Produktionsanlagen bei der Stahlerzeugung sichern den wirtschaftlichen Erfolg. Die heutige Stahlindustrie mit ihren modernen Hochöfen für die Roheisenherstellung und den verschiedenen Konverterverfahren ist in der Lage, ihre Erzeugnisse in gleichmäßig hoher Qualität preisgünstig zu produzieren. Aufgrund des hohen Automationsgrades der Anlagen ist die Zuverlässigkeit der Komponenten ein entscheidener Faktor für die Wirtschaftlichkeit der Unternehmen. Sensoren übernehmen hier eine besondere Rolle. Wurden sie in der Vergangenheit ausschließlich zum Steuern der Prozesse eingesetzt, geben sie heute zusätzlich Informationen zum Zustand der Anlage. So können notwendige Wartungs- und Reparaturarbeiten gezielt geplant und vor- bereitet werden. ifm-Sensoren mit Diagnosefunktionen dienen der zustandsorien- tierten Instandhaltung und tragen dazu bei, Kosten zu reduzieren. Sensoren von ifm helfen dabei, die Zuverlässigkeit und Verfügbarkeit der Anlagen zu erhöhen. Stahlwerk 14 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Hydraulikaggregat in Kokereimaschinen Überwachung des Systemdrucks mit Mehrfarbdisplay Durch das Mehrfarbdisplay des elektro- nischen Drucksensors kann der Anwen- der schnell und einfach erkennen, ob das Hydraulikaggregat den erforder- lichen Druck erzeugt. Überwachung von Aggregaten Sensoren der Baureihe LK und TR erfas- sen den Füllstand sowie die Temperatur in Hydraulikaggregaten. Stahlwerk 15 Drucksensoren Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ I Anzeigeeinheit 0...25 150 350 18...30 PN7093 Füllstandsensoren LK Bauform Stablänge [mm] Aktiver Bereich [mm] Inaktiver Bereich [mm] Ub [V] Medium- temperatur Wasser [°C] Medium- temperatur Öl [°C] ILast [mA] Bestell- Nr. 472 390 53 / 30 18...30 0...35 (LK1023 + E43101: 0...60) 0...70 200 LK1023 Auswerteeinheiten für Temperatursensoren Bauform Messbereich [°C] Prozess- anschluss Anzeige LED Ub [V] Strom- aufnahme [mA] ILast [mA] Bestell- Nr. -40...300 G ½ A Anzeigeeinheit 18...32 50 250 TR7432
Lüfterüberwachung an Ölkühlern Das Öl wird auf einen definierten Wert herunter gekühlt. Der Schwingungs- wächter VKV nach DIN ISO 10816 stellt etwaige Schäden an den rotierenden Teilen im Lüftersystem fest. Erfassung der Position der Entgasungsklappe Während des Verkokungsprozesses, in dem aus der Steinkohle Koks erzeugt wird, steht die Entgasungsklappe immer in einem definierten Zustand. Zur Überwachung der Klappe werden Magnetschalter eingesetzt. Stahlwerk 16 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Ölkühler in der Kokereimaschine Entgasungsklappen der Koksbatterien Schwingungssensor zur Lagerüberwachung Bauform Beschreibung Bestell- Nr. Schwingungswächter · Geräteanschluss über M12-Steckverbindung · Schwingungswächter nach DIN ISO 10816 · Messbereich veff (RMS): 0...25 mm/s · Schaltausgang Öffner DC PNP und Analogausgang 4...20 mA · Gehäusewerkstoffe: PBT / PC / FPM / V4A VKV021 Magnetsensoren zur Positionsbestimmung an Zylindern Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 60 70 V4A 10...30 IP 65 / IP 67 5000 200 MGS204
Gasversorgung im Sinterprozess Das Sintermaterial wird während des Sinterprozesses erhitzt und dabei mit Unterdruck auf einem Rost gesaugt. Um eine gleichmäßige Versorgung der Brenner zu gewährleisten, wird der Gasdruck mit elektronischen Druck- sensoren überwacht. Schutz an Förderbändern Das Sicherheitsrelais erkennt über die angeschlossenen Sensoren, ob das Förderband mittig läuft und keine Not- haltefunktion ausgelöst wurde. Stahlwerk 17 Gasversorgung Sinteranlage Dezentrale Überwachung von Förderanlagen Drucksensoren zur Überwachung von Gasen Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ I Anzeigeeinheit -1...10 75 150 18...32 PN2024 Auswerterelais für Sicherheitstechnik Bauform Ub [V] Ein- gänge Eingangs- funktion Einstell- bereich [Imp. / min.] Einstell- bereich [Hz] Aus- gänge Analog Aus- gänge Relais Aus- gänge Transist. Bestell- Nr. 24 DC 1 PNP – 0,2 / 0,5 / 1,0 / 2,0 – 2 1 DA101S 24 DC 1 PNP – 0,2 / 0,5 / 1,0 / 2,0 – 2 1 DA102S
Sicherheitsschalter mit Hilfe von Platinen in AS-i Safety at Work einbinden Durch sichere AS-i Platinen können herkömmliche Seilzugschalter in sichere AS-i Safety Netzwerke eingebunden werden. Dadurch wird die Funktionalität der Schalter mit der einfachen Installa- tion von AS-i kombiniert. Schieflaufschalter mit Hilfe von Platinen in AS-i Netzwerke einbinden Mit Hilfe von AS-i Platinen können Schieflaufschalter an Förderbänder in AS-i Netzwerke eingebunden werden. Dadurch wird die Funktionalität der Schalter mit der einfachen Installation von AS-i kombiniert. Stahlwerk 18 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Sicherheitsschalter in AS-i Safety at Work Einbinden mechanischer Schalter in AS-i Systeme Sichere AS-i Platine Bauform Eingänge / Ausgänge Ausführung Bestell- Nr. 2 sichere Eingänge / 1 nicht sicherer LED-Ausgang Sichere AS-i Platine · Entspricht den Anforderungen: IEC 61508: SIL 3 E7015S AS-i Platine Bauform Eingänge / Ausgänge Ausführung Bestell- Nr. 4 Eingänge / 4 Ausgänge Aktives AS-i Modul · AS-i Slave mit erweitertem Adressmodus · Nur für den Betrieb mit AS-i Mastern Profil M4 · 12 x 0,2 m · Gehäuse: PC vergossen AC2750

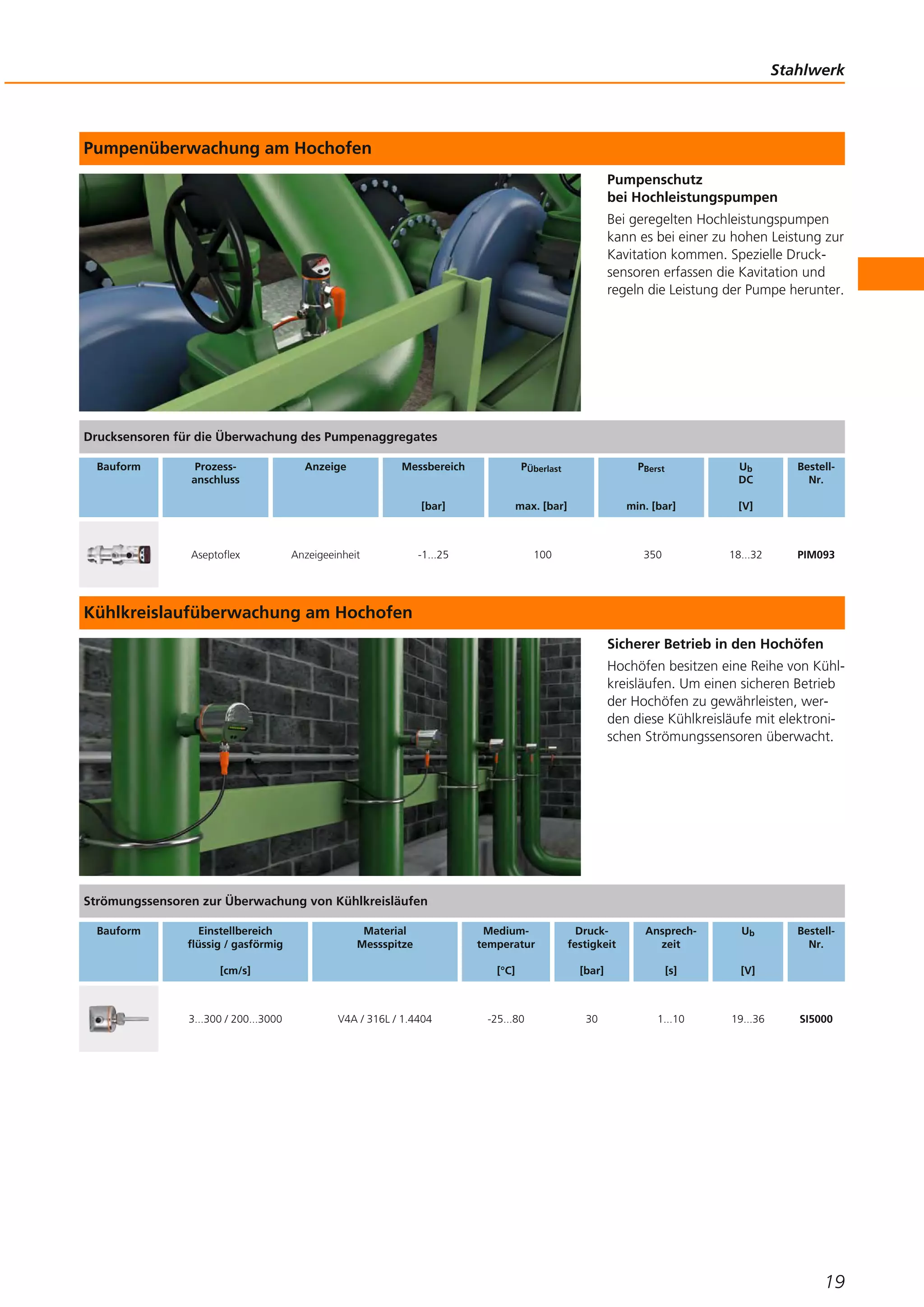

Pumpenschutz bei Hochleistungspumpen Bei geregelten Hochleistungspumpen kann es bei einer zu hohen Leistung zur Kavitation kommen. Spezielle Druck- sensoren erfassen die Kavitation und regeln die Leistung der Pumpe herunter. Sicherer Betrieb in den Hochöfen Hochöfen besitzen eine Reihe von Kühl- kreisläufen. Um einen sicheren Betrieb der Hochöfen zu gewährleisten, wer- den diese Kühlkreisläufe mit elektroni- schen Strömungssensoren überwacht. Stahlwerk 19 Pumpenüberwachung am Hochofen Kühlkreislaufüberwachung am Hochofen Drucksensoren für die Überwachung des Pumpenaggregates Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. Aseptoflex Anzeigeeinheit -1...25 100 350 18...32 PIM093 Strömungssensoren zur Überwachung von Kühlkreisläufen Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 V4A / 316L / 1.4404 -25...80 30 1...10 19...36 SI5000
Hydraulikaggregate im Stahlwerk Sensoren der Baureihe LK und TR erfas- sen den Füllstand sowie die Temperatur in Hydraulikaggregaten. Klappensteuerung in der Stahlerzeugung In der Sekundärmetallurgie werden dem Rohstahl Metalle wie Nickel, Kobalt oder Molybdän zugesetzt. Dieses Material wird über Klappen auf Förderbänder aufgebracht. Induktive Sensoren überwachen diese Klappen. Stahlwerk 20 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Hydraulikaggregate in der Sekundärmetallurgie Klappenüberwachung an Silos b = bündig / nb = nicht bündig Füllstandsensoren LK Bauform Stablänge [mm] Aktiver Bereich [mm] Inaktiver Bereich [mm] Ub [V] Medium- temperatur Wasser [°C] Medium- temperatur Öl [°C] ILast [mA] Bestell- Nr. 472 390 53 / 30 18...30 0...35 (LK1023 + E43101: 0...60) 0...70 200 LK1023 Auswerteeinheiten für Temperatursensoren Bauform Messbereich [°C] Prozess- anschluss Anzeige Ub [V] Strom- aufnahme [mA] ILast [mA] Bestell- Nr. -40...300 G ½ A Anzeigeeinheit 18...32 50 250 TR7432 Induktive Sensoren für die Positionskontrolle Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 46 8 b Messing 10...30 IP 67 300 100 IGS200
Füllstandabfrage an einem Silo Kapazitive Sensoren an den Silos stellen fest, ob genügend Material für die metallurgischen Prozesse vorhanden ist. Pneumatische Schieber Mit pneumatisch betätigten Schiebern können die Silos komplett verschlossen werden. Die Überwachung der Schieber erfolgt mit ifm-Magnetsensoren. Stahlwerk 21 Füllstandüberwachung an Silos b = bündig / nb = nicht bündig Schieberüberwachung an Silos b = bündig / nb = nicht bündig Kapazitive Sensoren für die Füllstanderkennung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 110 8 nb PBT 10...36 IP 65 50 250 KG5041 Zylindersensoren zur Überwachung hydraulischer und pneumatischer Zylinder Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. 25 x 5 x 6,5 b PA (Polyamid) 10...30 IP 65 / IP 67 10000 100 MK5101

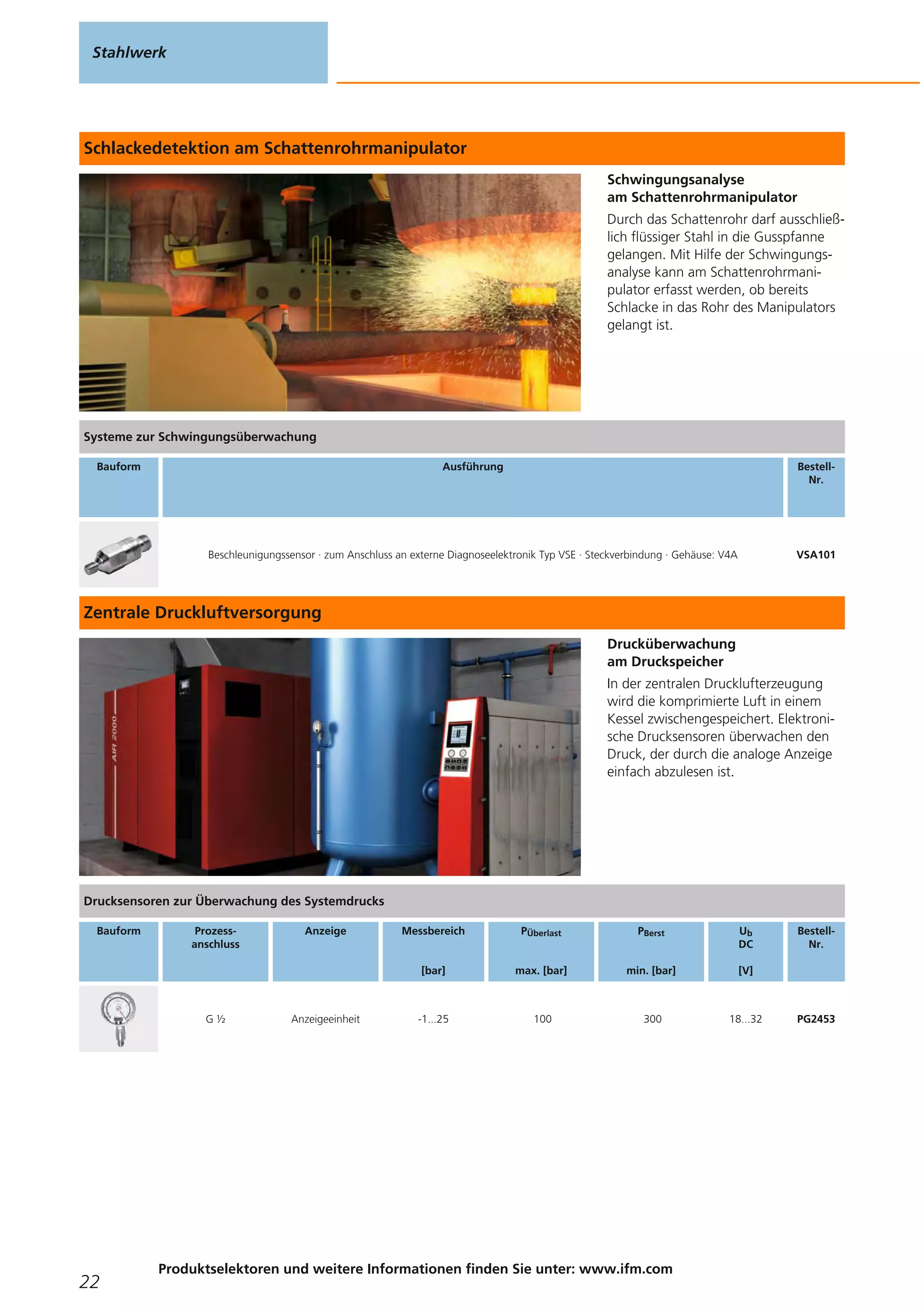

Schwingungsanalyse am Schattenrohrmanipulator Durch das Schattenrohr darf ausschließ- lich flüssiger Stahl in die Gusspfanne gelangen. Mit Hilfe der Schwingungs- analyse kann am Schattenrohrmani- pulator erfasst werden, ob bereits Schlacke in das Rohr des Manipulators gelangt ist. Drucküberwachung am Druckspeicher In der zentralen Drucklufterzeugung wird die komprimierte Luft in einem Kessel zwischengespeichert. Elektroni- sche Drucksensoren überwachen den Druck, der durch die analoge Anzeige einfach abzulesen ist. Stahlwerk 22 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Schlackedetektion am Schattenrohrmanipulator Zentrale Druckluftversorgung Systeme zur Schwingungsüberwachung Bauform Ausführung Bestell- Nr. Beschleunigungssensor · zum Anschluss an externe Diagnoseelektronik Typ VSE · Steckverbindung · Gehäuse: V4A VSA101 Drucksensoren zur Überwachung des Systemdrucks Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ½ Anzeigeeinheit -1...25 100 300 18...32 PG2453
Drucklufterfassung in Zentraleinspeisungen Druckluftzähler von ifm erfassen hier die Verbräuche in den Drucksystemen. Desweiteren können Leckagen erkannt werden. Trockene Druckluft für pneumatische Verbraucher Feuchtigkeit in der Druckluft kann die pneumatischen Verbraucher auf Dauer schädigen. Daher wird die Druckluft nach der Erzeugung getrocknet. Mit dem ifm-Feuchtesensor wird die relative Feuchtigkeit der Druckluft kontrolliert. Stahlwerk 23 Energieeffizienz bei der Druckluft Überwachung am Lufttrockner Druckluftzähler zur Verbrauchsmessung und Leckageerkennung Bauform Prozess- anschluss Einstellbereich [Nm3/h] Druckfestigkeit [bar] Ansprechzeit [s] Ub [V] Bestell- Nr. R2 (DN50) 5...700 16 < 0,1 18...30 SD2000 R1½ (DN40) 3,5...410,0 16 < 0,1 18...30 SD9000 Öl-Feuchtesensor Bauform Prozess- anschluss Druck- festigkeit [bar] Schutzart Medium- temperatur Öl [°C] Umgebungs- temperatur [°C] Bestell- Nr. G ¾ 50 IP 67 -20...100 -20...85 LDH100
Kühlwasserkreisläufe am Elektro- ofen auf Durchfluss überwachen Elektroöfen besitzen in der Außenwan- dung und im Deckel Kühlkreisläufe. Um einen sicheren Betrieb der Hochöfen zu gewährleisten, werden diese Kühlkreis- läufe mit elektronischen Strömungs- sensoren überwacht. Kühlwasserkreisläufe am Elektro- ofen auf Temperatur überwachen Um die Kühlung des Elektroofens sicherzustellen, wird die Temperatur des Wassers in den diversen Kühlkreis- läufen überwacht. Stahlwerk 24 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Durchfluss in Kühlkreisläufen am Elektrolichtbogenofen Temperatur in Kühlkreisläufen am Elektrolichtbogenofen Strömungssensoren zur Überwachung von Kühlkreisläufen Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 V4A / 316L / 1.4404 -25...80 30 1...10 19...36 SI5000 Auswerteeinheiten für Temperatursensoren Bauform Messbereich [°C] Prozess- anschluss Anzeige Ub [V] Strom- aufnahme [mA] ILast [mA] Bestell- Nr. -40...300 G ½ A Anzeigeeinheit 18...32 50 250 TR2432 Auswerteeinheiten für Temperatursensoren Bauform Messbereich [°C] Durchmesser [mm] Einbaulänge [mm] Sensor- element Ansprechdynamik T05 / T09 [s] Bestell- Nr. -40...150 10 160 1 x Pt 1000 1 / 3 TT1050
Spritzkühlung in Stranggussanlagen Nach dem der Stahl in der Strangguss- anlage durch die Kokille gegossen wurde, muss er gekühlt werden. Dies geschieht durch ein Luft- / Wasserge- misch. Strömungssensoren überwachen die zugeführte Wassermenge. Anwendungen im Hochtemperatur- bereich bis 180 °C Die in der Strangussanlage gegossenen Brammen oder Knüppel werden am Ende mit einer Brennschneidemaschine auf die gewünschte Länge geschnitten. Die Positionierung wird mit induktiven Sensoren erfasst. Stahlwerk 25 Kühlung in Stranggussanlagen Positionierung am Brennschneider b = bündig / nb = nicht bündig Strömungssensoren Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 3...100 / 200...800 -25...80 300 1...2 / 1...10 18...36 SI5010 Induktive Sensoren für die Positionsrückmeldung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 70 5 b V2A 10...35 IP 65 400 150 IG6614

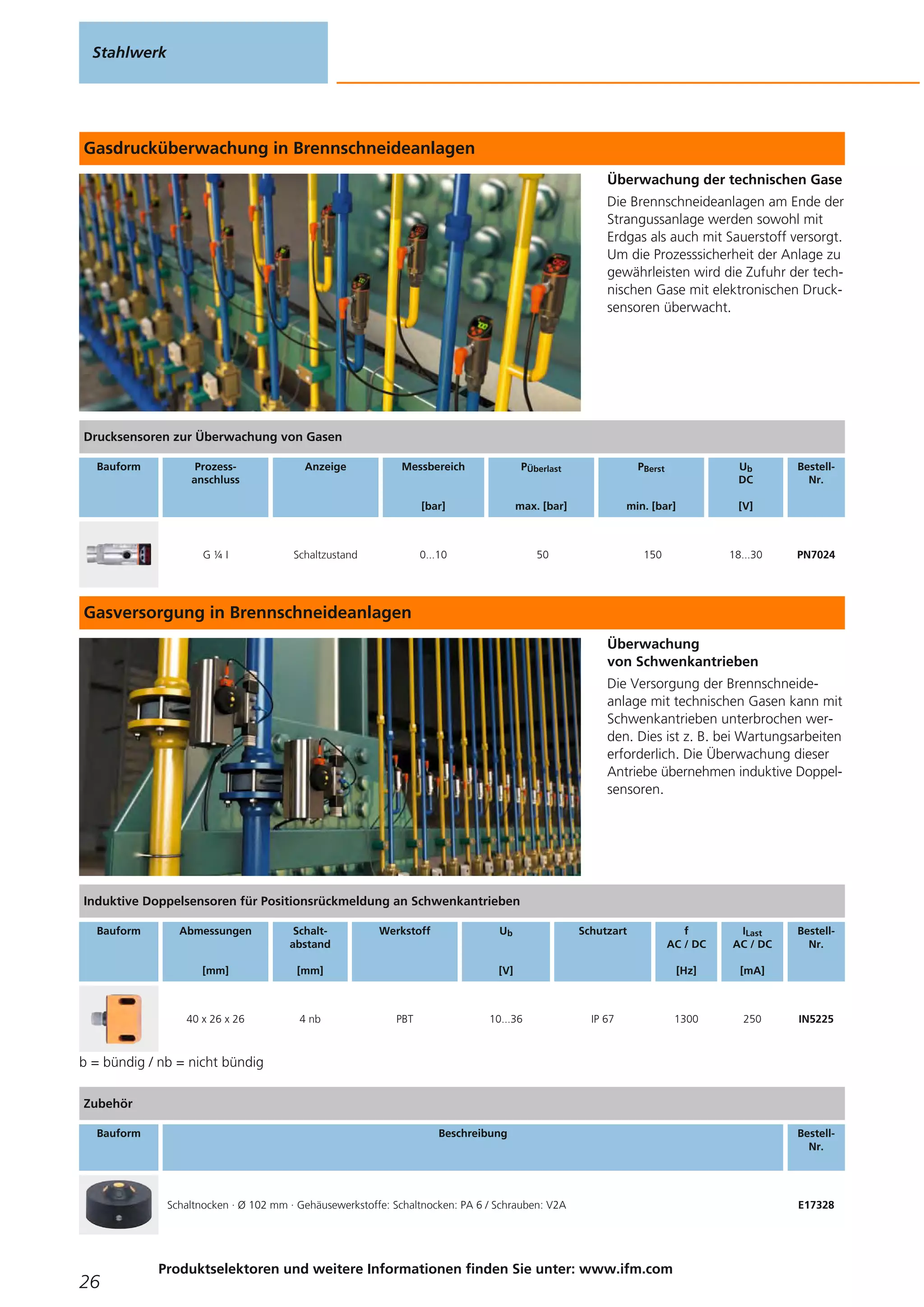

Stahlwerk 26 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Überwachung der technischen Gase Die Brennschneideanlagen am Ende der Strangussanlage werden sowohl mit Erdgas als auch mit Sauerstoff versorgt. Um die Prozesssicherheit der Anlage zu gewährleisten wird die Zufuhr der tech- nischen Gase mit elektronischen Druck- sensoren überwacht. Überwachung von Schwenkantrieben Die Versorgung der Brennschneide- anlage mit technischen Gasen kann mit Schwenkantrieben unterbrochen wer- den. Dies ist z. B. bei Wartungsarbeiten erforderlich. Die Überwachung dieser Antriebe übernehmen induktive Doppel- sensoren. Gasdrucküberwachung in Brennschneideanlagen Gasversorgung in Brennschneideanlagen b = bündig / nb = nicht bündig Drucksensoren zur Überwachung von Gasen Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ I Schaltzustand 0...10 50 150 18...30 PN7024 Induktive Doppelsensoren für Positionsrückmeldung an Schwenkantrieben Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f AC / DC [Hz] ILast AC / DC [mA] Bestell- Nr. 40 x 26 x 26 4 nb PBT 10...36 IP 67 1300 250 IN5225 Zubehör Bauform Beschreibung Bestell- Nr. Schaltnocken · Ø 102 mm · Gehäusewerkstoffe: Schaltnocken: PA 6 / Schrauben: V2A E17328
Mehrere Kräne auf einer Kranbahn Wenn sich zwei oder mehr Kräne auf einer Kranbahn befinden, besteht die Gefahr einer Kollision. Mit Hilfe eines Laserdistanzsensors wird der Abstand zwischen den Kränen gemessen. Bei zu dichtem Auffahren wird die Langfahrt des Krans gestoppt. Begrenzung der Katzfahrt auf Krananlagen Mit einem induktiven Sicherheitssensor und einer Metallschiene kann die Katz- fahrt von Krananlagen begrenzt werden. Stahlwerk 27 Kollisionsschutz bei Krananlagen Sichere Bereichsüberwachung an Krananlagen b = bündig / nb = nicht bündig Optische Sensoren PMDLine mit Lichtlaufzeitmessung Bauform Funktions- prinzip Reichweite/ Tastweite Mess- frequenz [Hz] Spot Ø bei max. RW / TW [mm] Ub [V] Bestell- Nr. Optischer Abstandssensor 1...100 m 1...25 < 200 x 200 18...30 O1D209 Zubehör Bauform Beschreibung Bestell- Nr. Tripelspiegel · 226 x 262 mm · eckig · Gehäusewerkstoffe: Kunststoff E21159 Induktive Sicherheitssensoren Bauform Länge [mm] Freigabe- zone [mm] Gehäuse- werkstoff Ub DC [V] Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] Bestell- Nr. 66 10...15 nb PPE 24 IP 65 / IP 67 ≤ 50 / ≤ 200 GM701S
Warmwalzwerk 28 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

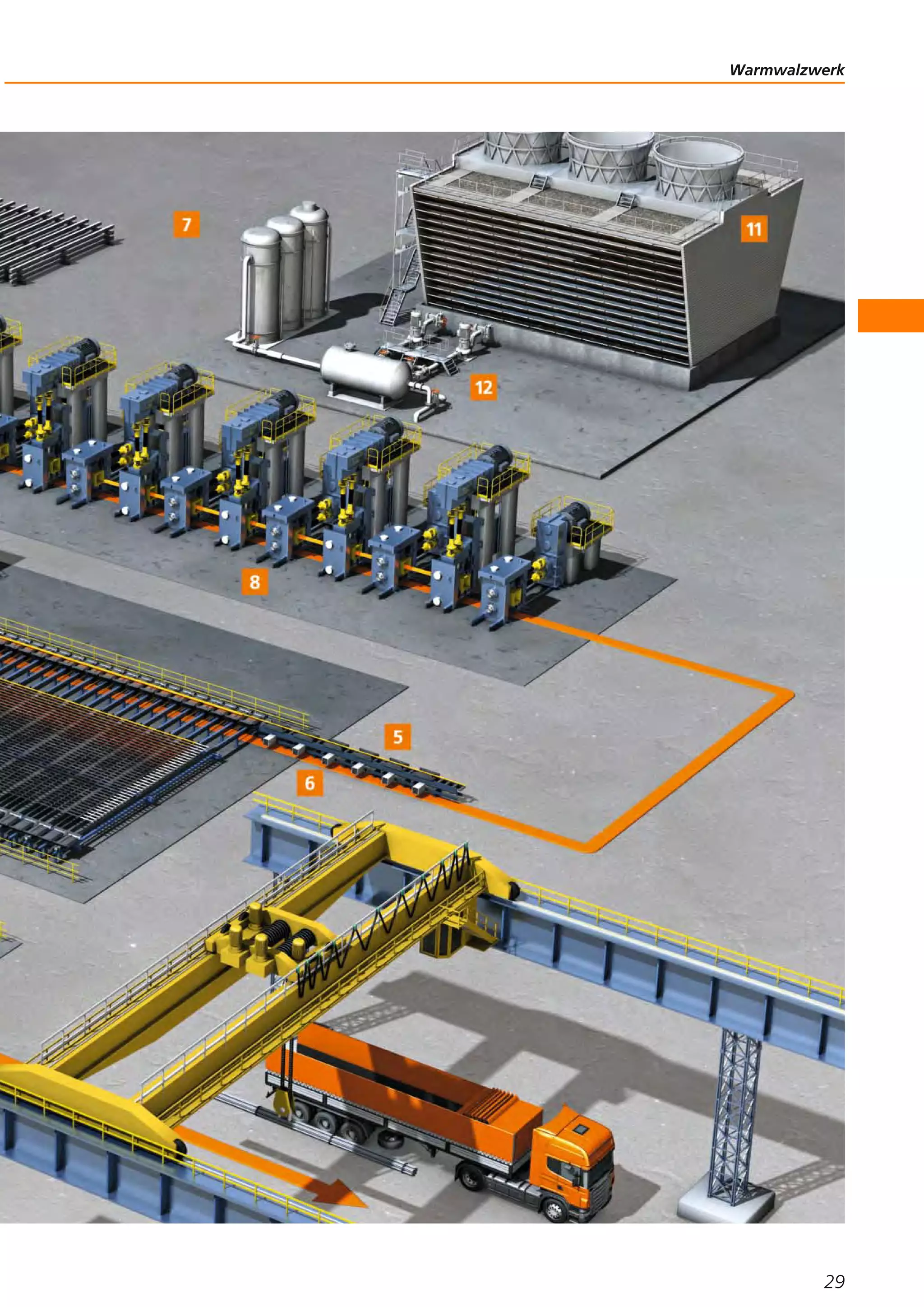

Warmwalzwerk 29
Warmwalzwerk 30 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Maschine Applikation Produktgruppe 1 Positionierung am Erwärmungsofen Materialüberwachung am Ofeneintrag Lasersensoren / Distanzsensoren Materialüberwachung am Ofenausgang Temperatursensoren Positionserfassung Ofenklappe Induktive Sensoren 2 Kühlkreisläufe an Öfen Strömungsüberwachung Strömungssensoren / Durchflusssensoren Temperaturüberwachung Temperatursensoren Drucküberwachung Drucksensoren Anschluss von Sensorik Kabeldosen 3 Hochdruckpumpe an Entzunderungsanlagen Drucküberwachung Drucksensoren Positionserfassung Absperrventile Induktive Sensoren Temperaturüberwachung Temperatursensoren Lagerüberwachung Systeme zur Schwingungsüberwachung 4 Materialtracking an Entzunderungsanlagen Positionserfassung Düsen Lasersensoren / Distanzsensoren Materialüberwachung Temperatursensoren Positionserfassung Klappen Induktive Sensoren Füllstandüberwachung Füllstandsensoren 5 Dezentrale Überwachung in Großanlagen Spannungsversorgung im Feld Netzteile Drehzahlmessung Systeme zur Impulsauswertung Schwingungsüberwachung Systeme zur Schwingungsüberwachung Impulsgeber Induktive Sensoren 6 Drehzahlüberwachung an Förderstrecken Drehzahlüberwachung Systeme zur Impulsauswertung Drehzahlüberwachung Drehgeber Anschluss von Sensorik Kabeldosen

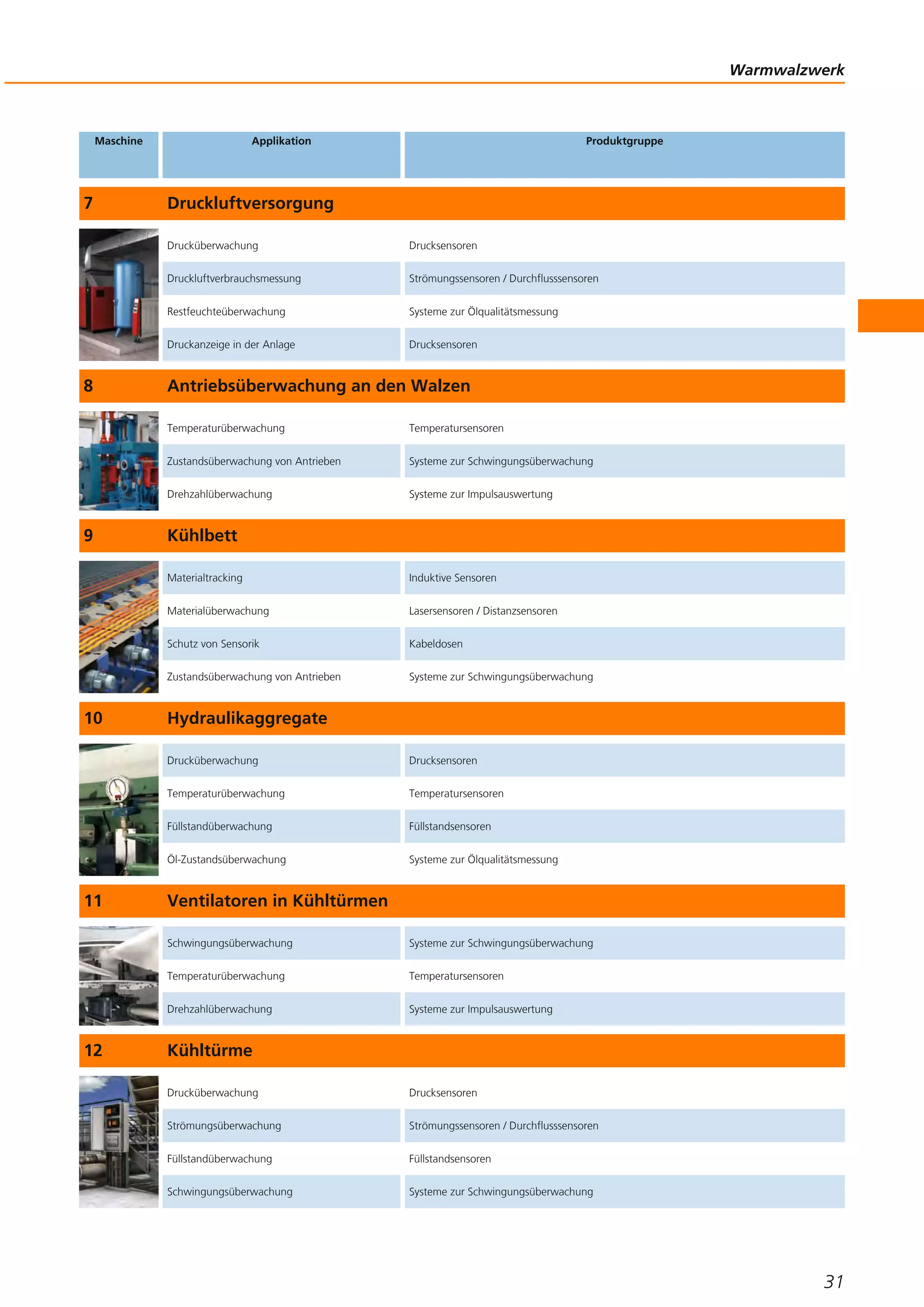

Warmwalzwerk 31 Maschine Applikation Produktgruppe 7 Druckluftversorgung Drucküberwachung Drucksensoren Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren Restfeuchteüberwachung Systeme zur Ölqualitätsmessung Druckanzeige in der Anlage Drucksensoren 8 Antriebsüberwachung an den Walzen Temperaturüberwachung Temperatursensoren Zustandsüberwachung von Antrieben Systeme zur Schwingungsüberwachung Drehzahlüberwachung Systeme zur Impulsauswertung 9 Kühlbett Materialtracking Induktive Sensoren Materialüberwachung Lasersensoren / Distanzsensoren Schutz von Sensorik Kabeldosen Zustandsüberwachung von Antrieben Systeme zur Schwingungsüberwachung 10 Hydraulikaggregate Drucküberwachung Drucksensoren Temperaturüberwachung Temperatursensoren Füllstandüberwachung Füllstandsensoren Öl-Zustandsüberwachung Systeme zur Ölqualitätsmessung 11 Ventilatoren in Kühltürmen Schwingungsüberwachung Systeme zur Schwingungsüberwachung Temperaturüberwachung Temperatursensoren Drehzahlüberwachung Systeme zur Impulsauswertung 12 Kühltürme Drucküberwachung Drucksensoren Strömungsüberwachung Strömungssensoren / Durchflusssensoren Füllstandüberwachung Füllstandsensoren Schwingungsüberwachung Systeme zur Schwingungsüberwachung
Auch in rauer Umgebung erfüllen ifm-Sensoren ihre Aufgaben Im Warmwalzwerk werden Brammen, Blöcke oder Knüppel weiterverarbeitet, die in Stahlwerken produziert wurden. Diese werden hierzu auf eine Temperatur oberhalb der Rekristallisationstemperatur erwärmt. Je nach Vormaterial werden in den Warmwalzwerken Langprodukte (z. B. Draht, Schienen oder Träger) oder Breitflachprodukte (z. B. Bleche) hergestellt. Diese Halb- zeuge werden dann in nachfolgenden Prozessen weiterverarbeitet. Aufgrund der hohen Temperaturen und rauen Umweltbedingungen müssen die eingesetzten Sensoren höheren Anforderungen als in anderen Industrien stand- halten. Robuste Sensoren von ifm mit erweitertem Temperaturbereich erfassen auch unter diesen härteren Bedingungen zuverlässig die relevanten Parameter. ifm-Sensoren helfen hier, hohe Anlagenverfügbarkeit bei extremen Umwelteinflüssen zu gewährleisten. Warmwalzwerk 32 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Materialüberwachung am Ofeneintrag Position der Knüppel am Ofeneintrag erfassen Die Klappe am Ofeneintrag wird ge- schlossen, wenn sich der Knüppel voll- ständig innerhalb des Ofens befindet. Die Position des Knüppels wird mit einem Laserdistanzsensor erfasst. Überwachung der Ofenklappe Überwachung der Klappe am Ofenausgang Über einen Zylinder wird die Klappe an Ofenausgang verfahren. Dies geschieht indirekt über eine Kette. Die Stellung der Klappe wird durch induktive Hoch- temperatursensoren überwacht. b = bündig / nb = nicht bündig Warmwalzwerk 33 Optische Sensoren PMDLine mit Lichtlaufzeitmessung Bauform Funktions- prinzip Reichweite/ Tastweite Mess- frequenz [Hz] Spot Ø bei max. RW / TW [mm] Ub [V] Bestell- Nr. Optischer Abstandssensor 0,2...10 m 1...50 < 15 x 15 18...30 O1D100 Schutzgehäuse für Distanzsensoren Bauform Beschreibung Bestell- Nr. Cooling Box · aktiv gekühltes Schutzgehäuse für Bauform O1D · für Bauform O1D · Gehäusewerkstoffe: Gehäuse: Aluminium farblos eloxiert / Deckel: Aluminium schwarz eloxiert / Frontrahmen: Aluminium schwarz eloxiert / Frontscheibe: Floatglas / Kabelverschraubung: Messing vernickelt / Gewindetülle: Messing vernickelt / Dichtung: FPM E21248 Induktive Sensoren zur Positionsbestimmung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 70 5 b V2A 10...35 IP 65 400 150 IG6614
Erfassung der heißen Knüppel am Ofenausgang Nachdem ein glühender Knüppel den Ofen verlassen hat, muss die Ofenklappe wieder geschlossen werden. Ein Infra- rotsensor erkennt, dass der Knüppel sich nicht mehr im Bereich der Klappe befindet. Überwachung der Kühlkreisläufe Kühlkreisläufe müssen mit einer definier- ten Wassermenge betrieben werden. Strömungssensoren überwachen dies und stellen sicher, dass diese Menge nicht unterschritten wird. Warmwalzwerk 34 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Infrarot-Temperatursensoren zur Materialerfassung Strömungssensoren zur Überwachung von Kühlkreisläufen Steckverbindungen Materialüberwachung am Ofenausgang Messung des Kühlwasservolumens Bauform Temperatur- bereich [°C] Wellenlängen- bereich [μm] Werkstoff Linse Ansprech- zeit [ms] Bestell- Nr. 250...1250 1,0...1,7 Vergütetes optisches Glas ≤ 2 TW7001 Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 8...600 V4A (1.4404) -10...70 16 < 0,35 18...32 SM2000 Bauform Beschreibung Bestell- Nr. Kabeldose · gerade · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen · M12-Steckverbindung · 5 m · Gehäusewerkstoffe: Gehäuse: TPU orange / Dichtung: FKM EVW002

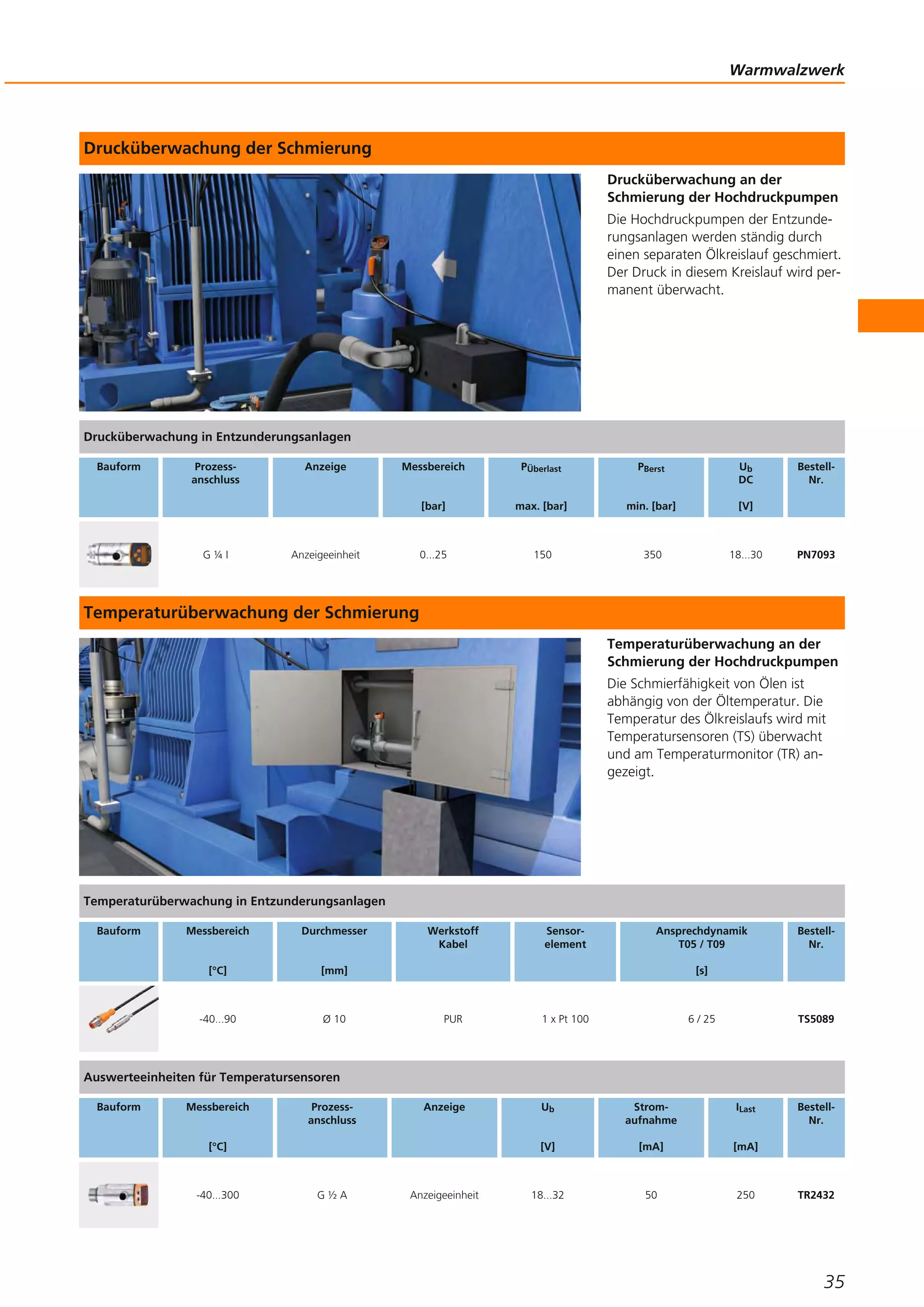

Drucküberwachung an der Schmierung der Hochdruckpumpen Die Hochdruckpumpen der Entzunde- rungsanlagen werden ständig durch einen separaten Ölkreislauf geschmiert. Der Druck in diesem Kreislauf wird per- manent überwacht. Temperaturüberwachung an der Schmierung der Hochdruckpumpen Die Schmierfähigkeit von Ölen ist abhängig von der Öltemperatur. Die Temperatur des Ölkreislaufs wird mit Temperatursensoren (TS) überwacht und am Temperaturmonitor (TR) an- gezeigt. Warmwalzwerk 35 Drucküberwachung in Entzunderungsanlagen Temperaturüberwachung in Entzunderungsanlagen Auswerteeinheiten für Temperatursensoren Drucküberwachung der Schmierung Temperaturüberwachung der Schmierung Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ I Anzeigeeinheit 0...25 150 350 18...30 PN7093 Bauform Messbereich [°C] Durchmesser [mm] Werkstoff Kabel Sensor- element Ansprechdynamik T05 / T09 [s] Bestell- Nr. -40...90 Ø 10 PUR 1 x Pt 100 6 / 25 TS5089 Bauform Messbereich [°C] Prozess- anschluss Anzeige Ub [V] Strom- aufnahme [mA] ILast [mA] Bestell- Nr. -40...300 G ½ A Anzeigeeinheit 18...32 50 250 TR2432
Überwachung von Absperrventilen Effektiver Pumpenschutz Die Absperrventile im Zulauf der Hoch- druckpumpen der Entzunderungsanlage sind handbetätigt. Ein induktiver Sensor erkennt die Ventilstellung und verhin- dert bei geschlossenem Zulauf das unbeabsichtigte Einschalten der Hoch- druckpumpe. b = bündig / nb = nicht bündig Materialerfassung an der Entzunderung Steuerung des Wasserstrahls in der Entzunderung Ein Infrarot-Temperatursensor dient zur Erfassung des glühenden Knüppels vor der Entzunderungsanlage. Mit dem Schaltsignal wird die Wasserzufuhr zu den Düsen geöffnet. Warmwalzwerk 36 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Induktive Sensoren zur Positionsbestimmung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M30 / L = 60 22 nb Messing 10...30 IP 65 / IP 66 / IP 67 / IP 68 / IP 69K 100 100 IIS227 Infrarot-Temperatursensoren zur Materialerfassung Bauform Temperatur- bereich [°C] Wellenlängen- bereich [μm] Werkstoff Linse Ansprechzeit [ms] Bestell- Nr. 250...1250 1,0...1,7 Vergütetes optisches Glas ≤ 2 TW7001
Drehzahlüberwachung an Förderstrecken Abtransport von gewalzten Stäben Der kompakte Drehzahlwächter erfasst die Impulse der Antriebswelle der Rol- lenförderstrecke. Bei dem Wächter han- delt es sich um einen induktiven Sensor mit integrierter Drehzahlauswertung. b = bündig / nb = nicht bündig Dezentrale Drehzahlüberwachung Drehzahl, Stillstand und Gutbereich erkennen Der Drehzahlwächter wertet die Signale eines oder mehrerer induktiver Sensoren aus. Er hat jeweils einen Schaltpunkt zur Überwachung der Soll- wertunter- / überschreitung und zur Überwachung des Gutbereichs. Warmwalzwerk 37 Drehzahlwächter Compact für die Impulserfassung Bauform Abmessungen [mm] Schalt- abstand [mm] Elektrische Ausführung Ub [V] Einstell- bereich [Imp. / min.] Anlauf- überbrückung [s] Bestell- Nr. M30 / L = 82 10 b DC PNP 10...36 DC 5...300 15 DI5009 Drehzahlwächter für Impulsauswertungen Bauform Ub [V] Ein- gänge Eingangs- funktion Einstell- bereich [Imp. / min.] Einstell- bereich [Hz] Aus- gänge Analog Aus- gänge Relais Aus- gänge Transist. Bestell- Nr. 110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC) 2 PNP / NPN / Namur 1...60000 0,1...1000 – 2 2 DD2505
Impulsgeber für Drehzahlüberwachung Regelung der Rollenförderstrecke Die Drehzahl aller Antriebe der Rollen- förderstrecke wird synchronisiert und geregelt. Ein induktiver Sensor erfasst den auf der Welle montierten Schalt- nocken und erzeugt so die Impulse für eine nachgelagerte Drehzahlsteuerung. b = bündig / nb = nicht bündig Schwingungssensoren an Lagern Lagerüberwachung im Warmwalzbereich Schwingungssensoren überwachen die Lager der Walzgerüste. Der Sensor misst dabei die effektive Schwing- geschwindigkeit und überträgt den Kennwert als Stromsignal an das Prozessleitsystem. Warmwalzwerk 38 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Induktiver Sensor als Impulsgeber Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 60 8 b Messing 10...30 IP 65 / IP 66 / IP 67 / IP 68 / IP 69K 400 100 IGS232 Systeme zur Schwingungsüberwachung Bauform Ausführung Bestell- Nr. Beschleunigungssensor · zum Anschluss an externe Diagnoseelektronik Typ VSE · Steckverbindung · Gehäuse: V4A VSA001 Steckverbindungen Bauform Beschreibung Bestell- Nr. Verbindungskabel · gerade / gerade · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen · 1 m · Gehäusewerkstoffe: Gehäuse: TPU orange / Dichtung: FKM EVW024

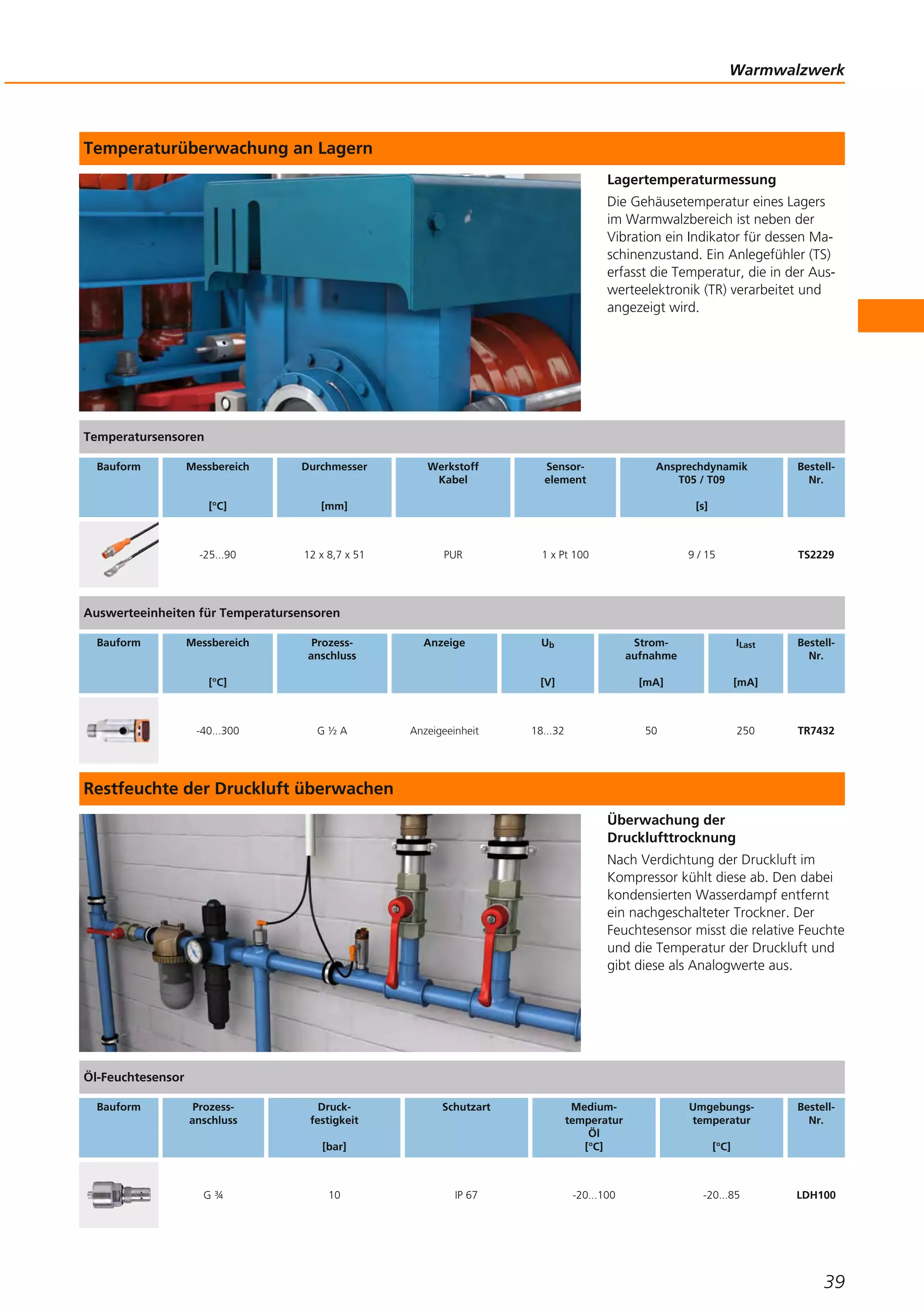

Temperaturüberwachung an Lagern Lagertemperaturmessung Die Gehäusetemperatur eines Lagers im Warmwalzbereich ist neben der Vibration ein Indikator für dessen Ma- schinenzustand. Ein Anlegefühler (TS) erfasst die Temperatur, die in der Aus- werteelektronik (TR) verarbeitet und angezeigt wird. Restfeuchte der Druckluft überwachen Überwachung der Drucklufttrocknung Nach Verdichtung der Druckluft im Kompressor kühlt diese ab. Den dabei kondensierten Wasserdampf entfernt ein nachgeschalteter Trockner. Der Feuchtesensor misst die relative Feuchte und die Temperatur der Druckluft und gibt diese als Analogwerte aus. Warmwalzwerk 39 Temperatursensoren Bauform Messbereich [°C] Durchmesser [mm] Werkstoff Kabel Sensor- element Ansprechdynamik T05 / T09 [s] Bestell- Nr. -25...90 12 x 8,7 x 51 PUR 1 x Pt 100 9 / 15 TS2229 Auswerteeinheiten für Temperatursensoren Bauform Messbereich [°C] Prozess- anschluss Anzeige Ub [V] Strom- aufnahme [mA] ILast [mA] Bestell- Nr. -40...300 G ½ A Anzeigeeinheit 18...32 50 250 TR7432 Öl-Feuchtesensor Bauform Prozess- anschluss Druck- festigkeit [bar] Schutzart Medium- temperatur Öl [°C] Umgebungs- temperatur [°C] Bestell- Nr. G ¾ 10 IP 67 -20...100 -20...85 LDH100

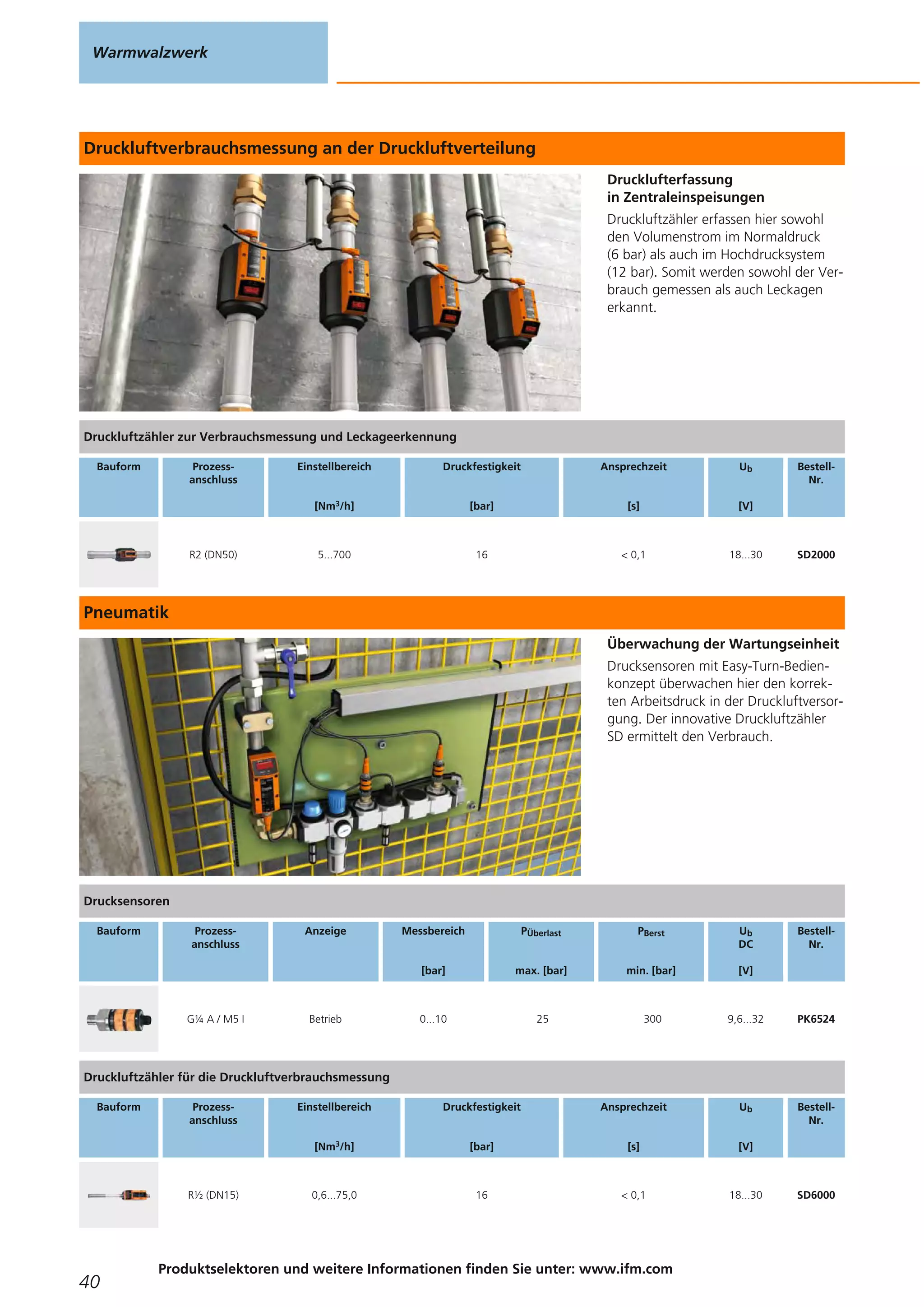

Druckluftverbrauchsmessung an der Druckluftverteilung Drucklufterfassung in Zentraleinspeisungen Druckluftzähler erfassen hier sowohl den Volumenstrom im Normaldruck (6 bar) als auch im Hochdrucksystem (12 bar). Somit werden sowohl der Ver- brauch gemessen als auch Leckagen erkannt. Pneumatik Überwachung der Wartungseinheit Drucksensoren mit Easy-Turn-Bedien- konzept überwachen hier den korrek- ten Arbeitsdruck in der Druckluftversor- gung. Der innovative Druckluftzähler SD ermittelt den Verbrauch. Warmwalzwerk 40 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Druckluftzähler zur Verbrauchsmessung und Leckageerkennung Bauform Prozess- anschluss Einstellbereich [Nm3/h] Druckfestigkeit [bar] Ansprechzeit [s] Ub [V] Bestell- Nr. R2 (DN50) 5...700 16 < 0,1 18...30 SD2000 Drucksensoren Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G¼ A / M5 I Betrieb 0...10 25 300 9,6...32 PK6524 Druckluftzähler für die Druckluftverbrauchsmessung Bauform Prozess- anschluss Einstellbereich [Nm3/h] Druckfestigkeit [bar] Ansprechzeit [s] Ub [V] Bestell- Nr. R½ (DN15) 0,6...75,0 16 < 0,1 18...30 SD6000

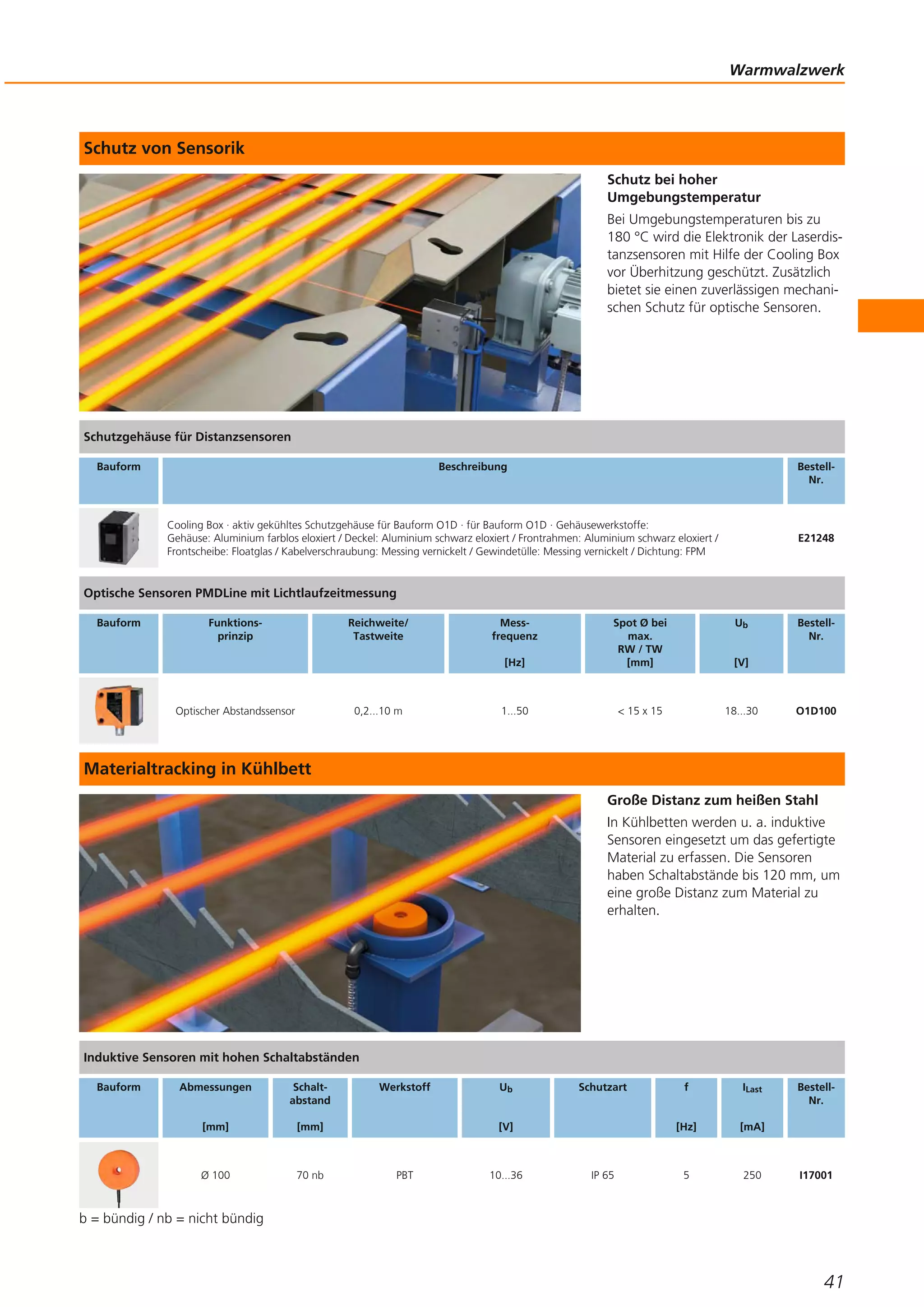

Schutz von Sensorik Schutz bei hoher Umgebungstemperatur Bei Umgebungstemperaturen bis zu 180 °C wird die Elektronik der Laserdis- tanzsensoren mit Hilfe der Cooling Box vor Überhitzung geschützt. Zusätzlich bietet sie einen zuverlässigen mechani- schen Schutz für optische Sensoren. Materialtracking in Kühlbett Große Distanz zum heißen Stahl In Kühlbetten werden u. a. induktive Sensoren eingesetzt um das gefertigte Material zu erfassen. Die Sensoren haben Schaltabstände bis 120 mm, um eine große Distanz zum Material zu erhalten. b = bündig / nb = nicht bündig Warmwalzwerk 41 Schutzgehäuse für Distanzsensoren Bauform Beschreibung Bestell- Nr. Cooling Box · aktiv gekühltes Schutzgehäuse für Bauform O1D · für Bauform O1D · Gehäusewerkstoffe: Gehäuse: Aluminium farblos eloxiert / Deckel: Aluminium schwarz eloxiert / Frontrahmen: Aluminium schwarz eloxiert / Frontscheibe: Floatglas / Kabelverschraubung: Messing vernickelt / Gewindetülle: Messing vernickelt / Dichtung: FPM E21248 Optische Sensoren PMDLine mit Lichtlaufzeitmessung Bauform Funktions- prinzip Reichweite/ Tastweite Mess- frequenz [Hz] Spot Ø bei max. RW / TW [mm] Ub [V] Bestell- Nr. Optischer Abstandssensor 0,2...10 m 1...50 < 15 x 15 18...30 O1D100 Induktive Sensoren mit hohen Schaltabständen Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. Ø 100 70 nb PBT 10...36 IP 65 5 250 I17001
Maschinenschäden vermeiden Schwingungssensoren überwachen die Antriebe der Rollenförderstrecke. Der Sensor misst dabei die effektive Schwinggeschwindigkeit und überträgt den Kennwert als Stromsignal an das Prozessleitsystem. Elektronisches Kontaktmanometer in der Hydraulik Der Systemdruck am Hydraulikaggregat muss kontinuierlich überwacht werden. Das elektronische Kontaktmanometer verbindet die gute Ablesbarkeit einer analogen Anzeige mit den Vorteilen eines elektronischen Drucksensors. Warmwalzwerk 42 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Schwingungssensoren zur Lagerüberwachung in Antrieben Drucksensoren zur Überwachung des Systemdrucks Vibrationsüberwachung am Kühlbett Drucküberwachung an Hydraulikaggregaten Bauform Beschreibung Bestell- Nr. Schwingungswächter · Geräteanschluss über M12-Steckverbindung · Schwingungswächter nach DIN ISO 10816 · Messbereich veff (RMS): 0...25 mm/s · Schaltausgang Öffner DC PNP und Analogausgang 4...20 mA · Gehäusewerkstoffe: PBT / PC / FPM / V4A VKV021 Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ½ Anzeigeeinheit -1...25 100 300 18...32 PG2453
Temperaturdifferenzmessung Die Differenz zwischen der Öleingangs- und Ölausgangstemperatur ist ein Indi- kator für den Zustand des Getriebes. Ein vorgegebener Sollwert darf nicht überschritten werden. Temperatursen- soren erfassen zuverlässig und genau die Öltemperaturen. Ventilatoren auf Unwucht überwachen Schwingungssensoren überwachen das Getriebe an einem Ventilator des Kühl- turms. Bei Überschreitung eines einzu- stellenden Grenzwertes wird ein Schalt- kontakt ausgelöst. Warmwalzwerk 43 Temperatursensoren Schwingungssensor zur Lagerüberwachung Öltemperatur am Ventilatorgetriebe Schwingungssensoren am Ventilator Bauform Werkseinstellung [°C / °F] Prozess- anschluss Einbaulänge [mm] Ub [V] Ansprechdynamik T05 / T09 [s] Bestell- Nr. -50...150 / - G ½ 30 18...32 1 / 3 TA2405 Bauform Beschreibung Bestell- Nr. Schwingungswächter · Geräteanschluss über M12-Steckverbindung · Schwingungswächter nach DIN ISO 10816 · Messbereich veff (RMS): 0...25 mm/s · Schaltausgang Öffner DC PNP und Analogausgang 4...20 mA · Gehäusewerkstoffe: PBT / PC / FPM / V4A VKV021
Zustandsüberwachung an Pumpen Schwingungssensoren erfassen die von den Pumpen erzeugten Schwingungen. Mit ihrer Hilfe wird eine zustandsorien- tierte Instandhaltung ermöglicht. Der Sensor dient speziell zur Messdaten- erfassung für die Diagnoseelektronik vom Typ VSE. Diagnoseelektronik für Pumpensensoren Die Diagnoseelektronik ermöglicht gleichzeitig die Analyse der Messsignale von bis zu vier Schwingungssensoren. Dazu lassen sich bis zu acht digitale und zwei analoge Sensoren anschließen und somit die komplette Pumpenstation überwachen. Warmwalzwerk 44 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Systeme zur Schwingungsüberwachung Systeme zur Schwingungsüberwachung Schwingungsüberwachung an Pumpen Antriebsüberwachung an Pumpen Bauform Ausführung Bestell- Nr. Beschleunigungssensor · zum Anschluss an externe Diagnoseelektronik Typ VSE · Steckverbindung · Gehäuse: V4A VSA001 Bauform Ausführung Bestell- Nr. Diagnoseelektronik für Schwingungssensoren · Integrierter Historienspeicher mit Echtzeituhr · Zählerfunktion · Ethernet Schnittstelle TCP/IP · Aktive Kabelbrucherkennung und Selbsttest (nur MEMS) der angeschlossenen Beschleunigungssensoren · Parametrierbar über PC-Software VES004 · Combicon Anschluss · PA VSE100

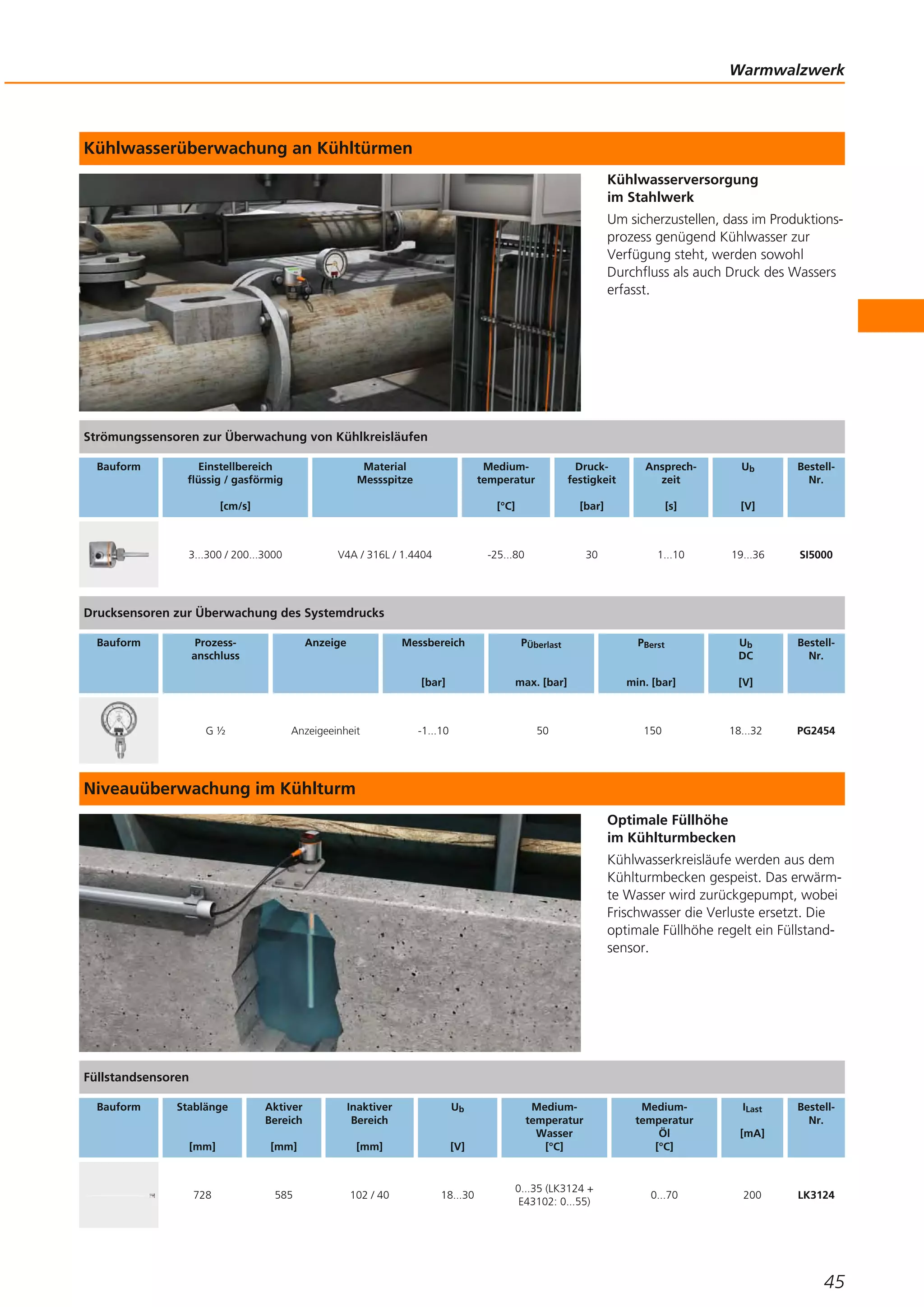

Kühlwasserversorgung im Stahlwerk Um sicherzustellen, dass im Produktions- prozess genügend Kühlwasser zur Verfügung steht, werden sowohl Durchfluss als auch Druck des Wassers erfasst. Optimale Füllhöhe im Kühlturmbecken Kühlwasserkreisläufe werden aus dem Kühlturmbecken gespeist. Das erwärm- te Wasser wird zurückgepumpt, wobei Frischwasser die Verluste ersetzt. Die optimale Füllhöhe regelt ein Füllstand- sensor. Warmwalzwerk 45 Strömungssensoren zur Überwachung von Kühlkreisläufen Drucksensoren zur Überwachung des Systemdrucks Füllstandsensoren Kühlwasserüberwachung an Kühltürmen Niveauüberwachung im Kühlturm Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 V4A / 316L / 1.4404 -25...80 30 1...10 19...36 SI5000 Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ½ Anzeigeeinheit -1...10 50 150 18...32 PG2454 Bauform Stablänge [mm] Aktiver Bereich [mm] Inaktiver Bereich [mm] Ub [V] Medium- temperatur Wasser [°C] Medium- temperatur Öl [°C] ILast [mA] Bestell- Nr. 728 585 102 / 40 18...30 0...35 (LK3124 + E43102: 0...55) 0...70 200 LK3124

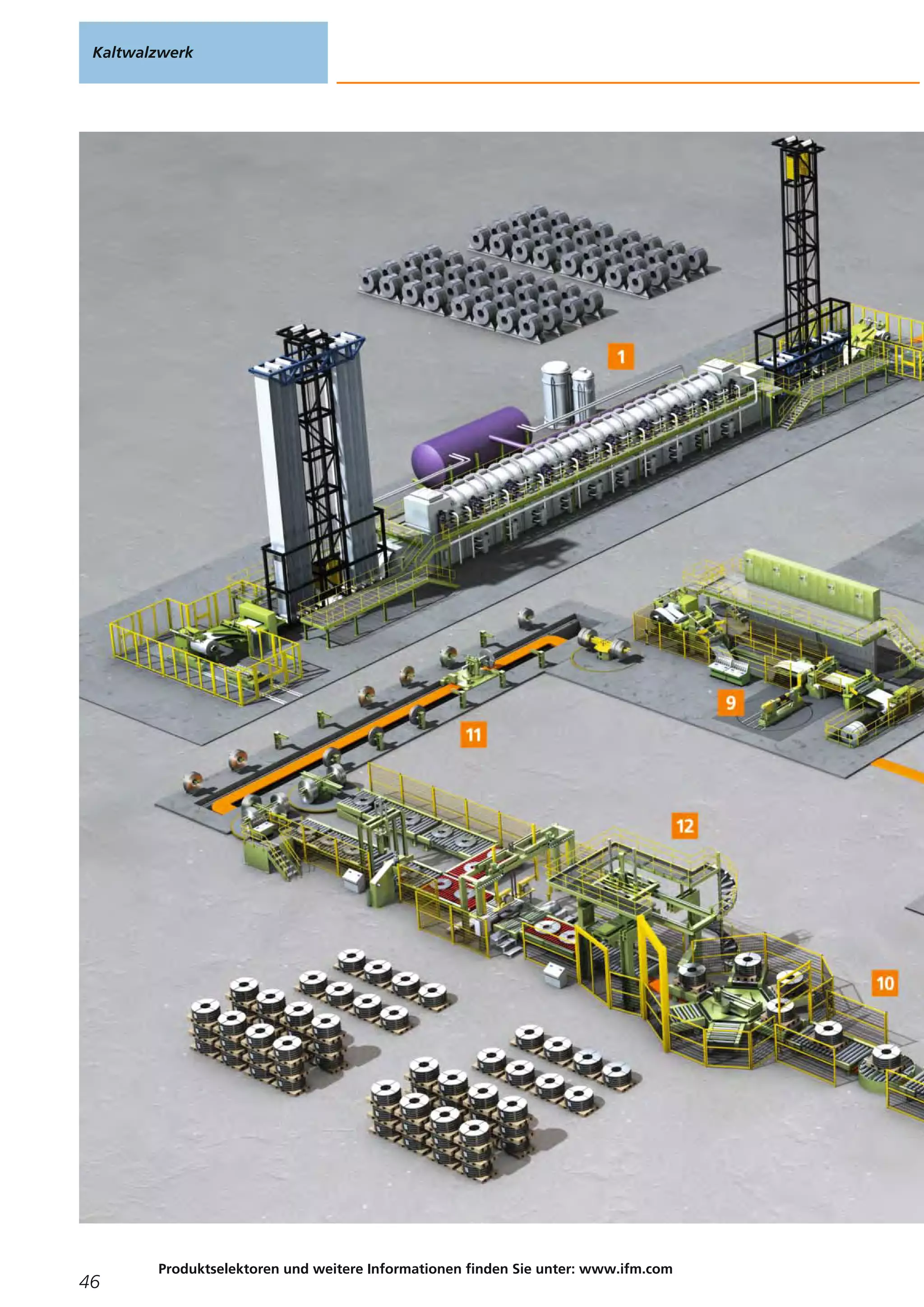

Kaltwalzwerk 46 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Kaltwalzwerk 47
Kaltwalzwerk 48 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Maschine Applikation Produktgruppe 1 Absaugung in der Beize Drehzahlmessung Systeme zur Impulsauswertung Schwingungsüberwachung Systeme zur Schwingungsüberwachung Luftstromüberwachung Strömungssensoren / Durchflusssensoren 2 Antrieb Walzgerüst Schwingungsüberwachung Systeme zur Schwingungsüberwachung Temperaturmessung Temperatursensoren Spannungsversorgung Netzteile Drehzahlmessung Systeme zur Impulsauswertung 3 Walzenwechselwagen Erfassung Hydraulik-Systemdruck Drucksensoren Füllstandüberwachung in Aggregaten Füllstandsensoren Temperaturmessung in Aggregaten Temperatursensoren Positionserfassung Wechselwagen Induktive Sensoren 4 Haubenglühe Drucküberwachung Schutzgas Drucksensoren Erkennung von Anlagenteilen Induktive Sensoren Überwachung Kühlwasser Strömungssensoren / Durchflusssensoren Schwingungsüberwachung Systeme zur Schwingungsüberwachung 5 Versorgungseinheit Haubenglühe Drucküberwachung Schutzgas Drucksensoren Überwachung Schwenkantriebe Induktive Sensoren Überwachung Kühlwasser Strömungssensoren / Durchflusssensoren Drucküberwachung Erdgas Drucksensoren 6 Kippstuhl Endlagenerfassung Induktive Sensoren Positionserfassung Halteriegel Induktive Sensoren Positionserfassung Coil Infrarotsensoren / Rotlichtsensoren
Kaltwalzwerk 49 Maschine Applikation Produktgruppe 7 Positionsüberwachung im Walzgerüst Positionserfassung Überleittisch Zylindersensoren Arretierung erfassen Induktive Sensoren Optische Erfassung Coil-Abwicklung Lasersensoren / Distanzsensoren Positionserfassung Hubwagen Induktive Sensoren 8 Zugangskontrolle / Bereichsabsicherung Überwachung an Schnelllauftoren Induktive Sensoren Torabsicherung AS-Interface Safety at Work Sicherheitsüberwachung Sicherheitslichtvorhänge 9 Spaltanlage Positionserfassung Scherengerüst Induktive Sensoren Optische Erfassung Durchhang Lasersensoren / Distanzsensoren Bandmittenregelung Strömungssensoren / Durchflusssensoren Ablängen von Blechen Drehgeber 10 Rollenbahnen-Förderanlagen Materialverfolgung Infrarotsensoren / Rotlichtsensoren Drehzahlmessung Systeme zur Impulsauswertung Sicherheitsüberwachung Sicherheitslichtvorhänge Positionserfassung Drehtisch Induktive Sensoren 11 Coil-Zwischenspeicher Belegung Lagerplatz Infrarotsensoren / Rotlichtsensoren Positionskontrolle Verfahrwagen Induktive Sensoren Erfassung Hydraulik-Systemdruck Drucksensoren Temperaturmessung Temperatursensoren 12 Verpackungsmaschine Zentrierung der Coils Induktive Sensoren Materialerfassung am Hubmagnet Induktive Sensoren Materialverfolgung Infrarotsensoren / Rotlichtsensoren Sicherheitsüberwachung Sicherheitslichtvorhänge
Die Zuverlässigkeit von Sensoren erhöhen die Anlagenverfügbarkeit Im Kaltwalzwerk werden Bleche meist als Coils angeliefert und dann auf die gefor- derte Dicke durch Walzen des Materials reduziert. Das Vormaterial, meist Warm- breitband, wird erst entzundert und danach der Querschnitt in den Walzanlagen reduziert. Hat das Blech seine endgültige Form erlangt, wird es auf die gewünschte Breite geschnitten, anschließend verpackt und versandt. Absatzmärkte sind u. a. die Automobilindustrie / -zulieferer, Rohrwerke und die Elektroindustrie. Äußerst hoch ist die Anforderung an Zuverlässigkeit und Verfügbarkeit der Anlagen, wobei die Umgebungsbedingungen meist sehr rau sind (aggressive Chemikalien in Beizanlagen, Erschütterungen und Vibrationen in Walzbereichen und Scheren). Zuverlässige und robuste Sensoren von ifm erfüllen effektiv diese hohen Ansprüche und sichern nachhaltig den Erfolg. Kaltwalzwerk 50 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

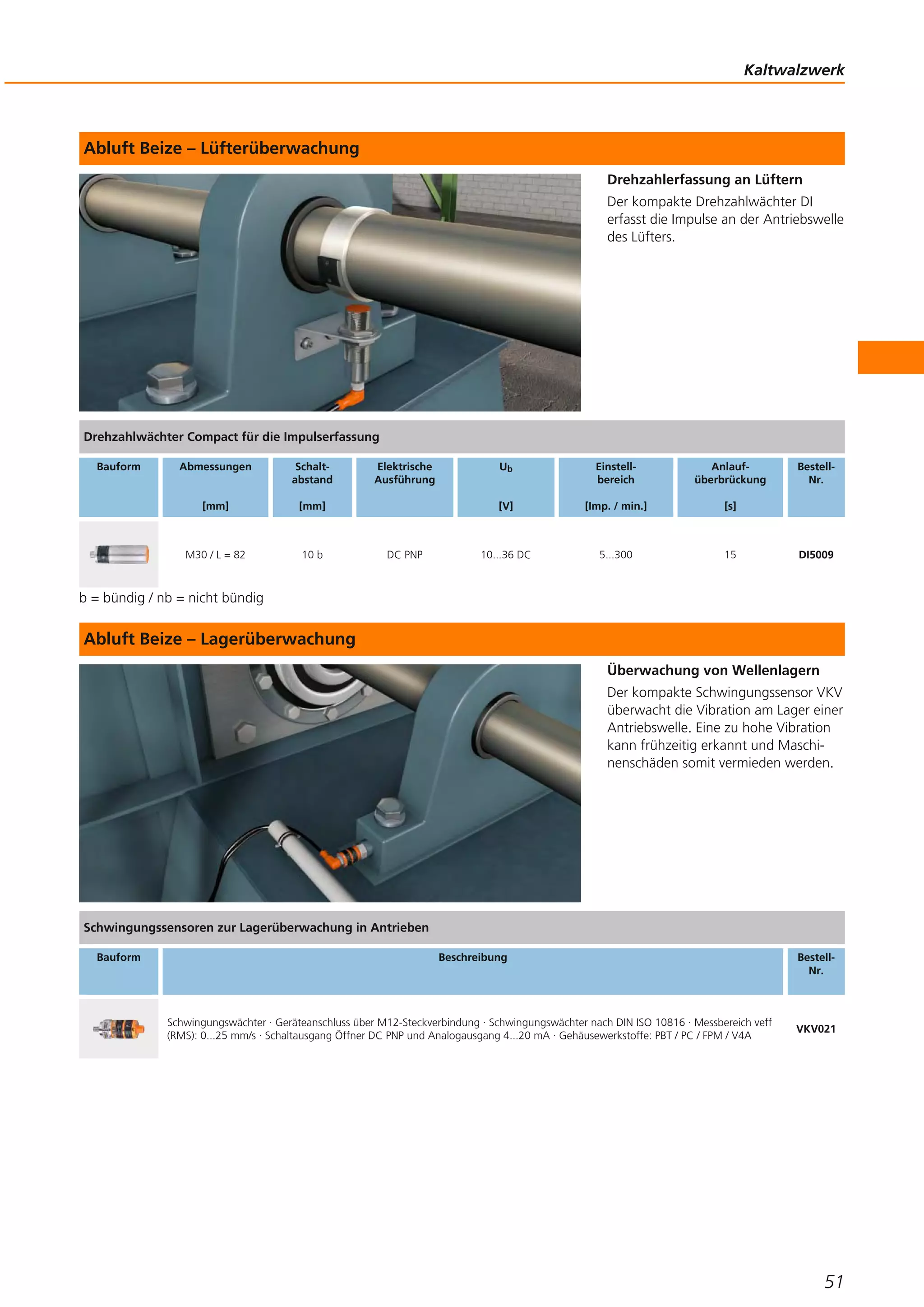

Abluft Beize – Lüfterüberwachung Drehzahlerfassung an Lüftern Der kompakte Drehzahlwächter DI erfasst die Impulse an der Antriebswelle des Lüfters. b = bündig / nb = nicht bündig Abluft Beize – Lagerüberwachung Überwachung von Wellenlagern Der kompakte Schwingungssensor VKV überwacht die Vibration am Lager einer Antriebswelle. Eine zu hohe Vibration kann frühzeitig erkannt und Maschi- nenschäden somit vermieden werden. Kaltwalzwerk 51 Drehzahlwächter Compact für die Impulserfassung Bauform Abmessungen [mm] Schalt- abstand [mm] Elektrische Ausführung Ub [V] Einstell- bereich [Imp. / min.] Anlauf- überbrückung [s] Bestell- Nr. M30 / L = 82 10 b DC PNP 10...36 DC 5...300 15 DI5009 Schwingungssensoren zur Lagerüberwachung in Antrieben Bauform Beschreibung Bestell- Nr. Schwingungswächter · Geräteanschluss über M12-Steckverbindung · Schwingungswächter nach DIN ISO 10816 · Messbereich veff (RMS): 0...25 mm/s · Schaltausgang Öffner DC PNP und Analogausgang 4...20 mA · Gehäusewerkstoffe: PBT / PC / FPM / V4A VKV021
Zustandsüberwachung von Antrieben Sensoren der Baureihe VSA erfassen die Schwingungszustände von Antrieben und ermöglichen eine zustandsorien- tierte Wartung. Auswertung der Antriebsüber- wachung am Walzantrieb Die von den Sensoren VSA gelieferten Schwingungsdaten werden automa- tisch in der Diagnoseelektronik VSE ausgewertet. Der aktuelle Anlagen- zustand kann direkt an übergeordnete Systeme weitergegeben werden. Kaltwalzwerk 52 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Systeme zur Schwingungsüberwachung Systeme zur Schwingungsüberwachung Drehzahlwächter für die Überwachung von Antrieben Schwingungsüberwachung am Walzantrieb Antriebsüberwachung an einer Walzanlage Bauform Ausführung Bestell- Nr. Beschleunigungssensor · zum Anschluss an externe Diagnoseelektronik Typ VSE · Steckverbindung · Gehäuse: V4A VSA001 Bauform Ausführung Bestell- Nr. Diagnoseelektronik für Schwingungssensoren · Integrierter Historienspeicher mit Echtzeituhr · Zählerfunktion · Ethernet Schnittstelle TCP/IP · Aktive Kabelbrucherkennung und Selbsttest (nur MEMS) der angeschlossenen Beschleunigungssensoren · Parametrierbar über PC-Software VES004 · Combicon Anschluss · PA VSE100 Bauform Ub [V] Ein- gänge Eingangs- funktion Einstell- bereich [Imp. / min.] Einstell- bereich [Hz] Aus- gänge Analog Aus- gänge Relais Aus- gänge Transist. Bestell- Nr. 110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC) 2 PNP / NPN / Namur 1...60000 0,1...1000 – 2 2 DD2505
Druck und Temperaturüber- wachung an Hydrauliken Sensoren der Baureihe PN und TN erfassen den Druck und die Temperatur des Hydrauliköls. Verschmutzung des Filters erkennen Drucksensoren überwachen den Verschmutzungsgrad eines Ölfilters an einer Hydraulik. Bei verschmutztem Filter wird ein Signal an die Steuerung gegeben. Kaltwalzwerk 53 Drucksensoren Temperatursensoren Drucksensoren Überwachung eines Hydraulikaggregats in Walzenwechselwagen Filterüberwachung in einer Hydraulik Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ A / M5 I Anzeigeeinheit 0...25 150 350 18...30 PN7593 Bauform Messbereich [°C / °F] Prozess- anschluss Einbaulänge [mm] Ub [V] Ansprechdynamik T05 / T09 [s] Bestell- Nr. -40...150 / -40...302 M18 x 1,5 45 18...32 1 / 3 TN7531 Bauform Prozess- anschluss Anzeige Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ¼ A – 0...25 60 600 8,5...36 PT3553

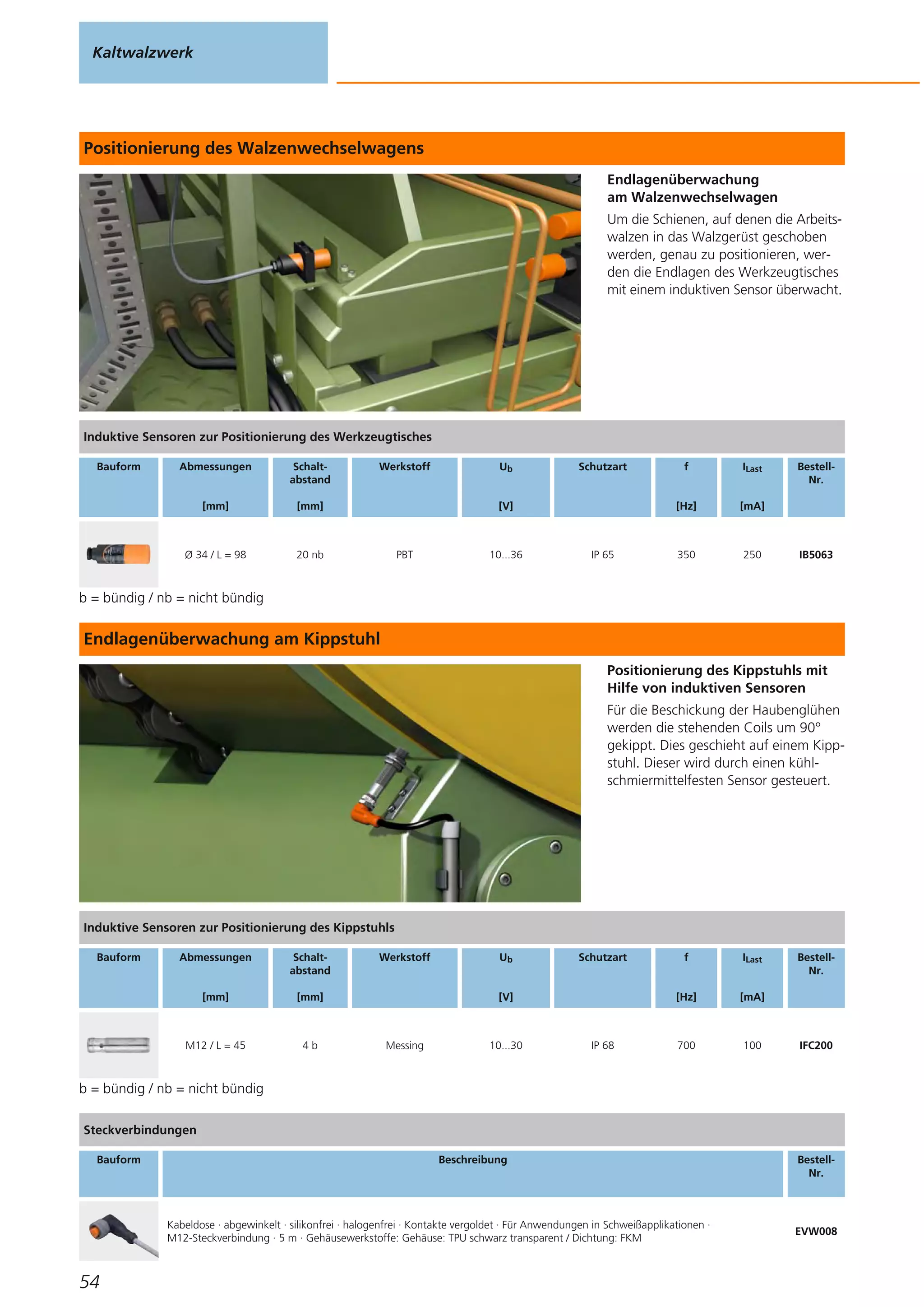

Positionierung des Walzenwechselwagens Endlagenüberwachung am Walzenwechselwagen Um die Schienen, auf denen die Arbeits- walzen in das Walzgerüst geschoben werden, genau zu positionieren, wer- den die Endlagen des Werkzeugtisches mit einem induktiven Sensor überwacht. b = bündig / nb = nicht bündig Endlagenüberwachung am Kippstuhl Positionierung des Kippstuhls mit Hilfe von induktiven Sensoren Für die Beschickung der Haubenglühen werden die stehenden Coils um 90° gekippt. Dies geschieht auf einem Kipp- stuhl. Dieser wird durch einen kühl- schmiermittelfesten Sensor gesteuert. b = bündig / nb = nicht bündig Kaltwalzwerk 54 Induktive Sensoren zur Positionierung des Werkzeugtisches Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. Ø 34 / L = 98 20 nb PBT 10...36 IP 65 350 250 IB5063 Induktive Sensoren zur Positionierung des Kippstuhls Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M12 / L = 45 4 b Messing 10...30 IP 68 700 100 IFC200 Steckverbindungen Bauform Beschreibung Bestell- Nr. Kabeldose · abgewinkelt · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen · M12-Steckverbindung · 5 m · Gehäusewerkstoffe: Gehäuse: TPU schwarz transparent / Dichtung: FKM EVW008
Überwachung des Kühlwassers bei Haubenglühen Durchflussmessung bei der Versorgung von Haubenglühen Um die Betriebssicherheit von Hauben- glühen sicherzustellen, ist es notwendig bestimmte Anlagenteile zu kühlen (z. B. den Sockel). Die minimale Kühlwasser- menge wird mit Hilfe eines Strömungs- sensors überwacht. Schutzgasversorgung bei einer Haubenglühe Überwachung technischer Gase in Haubenglühen Haubenglühen arbeiten in einer Schutzgasatmosphäre. Mit Hilfe von Drucksensoren wird der Druck von technischen Gasen überwacht. Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Kaltwalzwerk 55 Strömungssensoren zur Überwachung von Kühlkreisläufen Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 V4A / 316L / 1.4404 -25...80 30 1...10 19...36 SI5000 Drucksensoren zur Überwachung von Gasen Bauform Prozess- anschluss Anzeige LED Messbereich [bar] PÜberlast max. [bar] PBerst min. [bar] Ub DC [V] Bestell- Nr. G ½ Anzeigeeinheit -1...10 50 150 18...32 PG2454

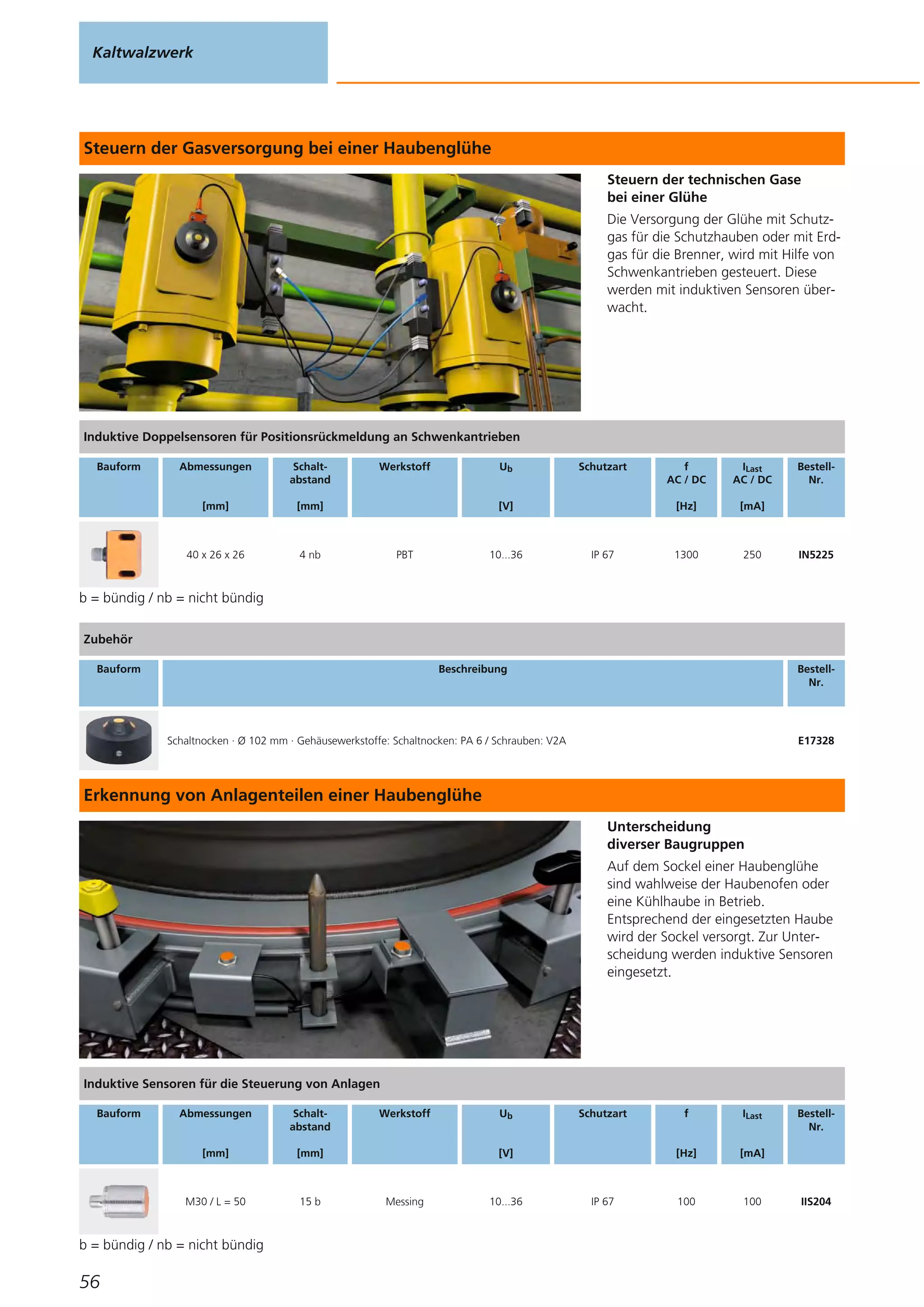

Steuern der Gasversorgung bei einer Haubenglühe Steuern der technischen Gase bei einer Glühe Die Versorgung der Glühe mit Schutz- gas für die Schutzhauben oder mit Erd- gas für die Brenner, wird mit Hilfe von Schwenkantrieben gesteuert. Diese werden mit induktiven Sensoren über- wacht. b = bündig / nb = nicht bündig Erkennung von Anlagenteilen einer Haubenglühe Unterscheidung diverser Baugruppen Auf dem Sockel einer Haubenglühe sind wahlweise der Haubenofen oder eine Kühlhaube in Betrieb. Entsprechend der eingesetzten Haube wird der Sockel versorgt. Zur Unter- scheidung werden induktive Sensoren eingesetzt. b = bündig / nb = nicht bündig Kaltwalzwerk 56 Induktive Doppelsensoren für Positionsrückmeldung an Schwenkantrieben Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f AC / DC [Hz] ILast AC / DC [mA] Bestell- Nr. 40 x 26 x 26 4 nb PBT 10...36 IP 67 1300 250 IN5225 Zubehör Bauform Beschreibung Bestell- Nr. Schaltnocken · Ø 102 mm · Gehäusewerkstoffe: Schaltnocken: PA 6 / Schrauben: V2A E17328 Induktive Sensoren für die Steuerung von Anlagen Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M30 / L = 50 15 b Messing 10...36 IP 67 100 100 IIS204

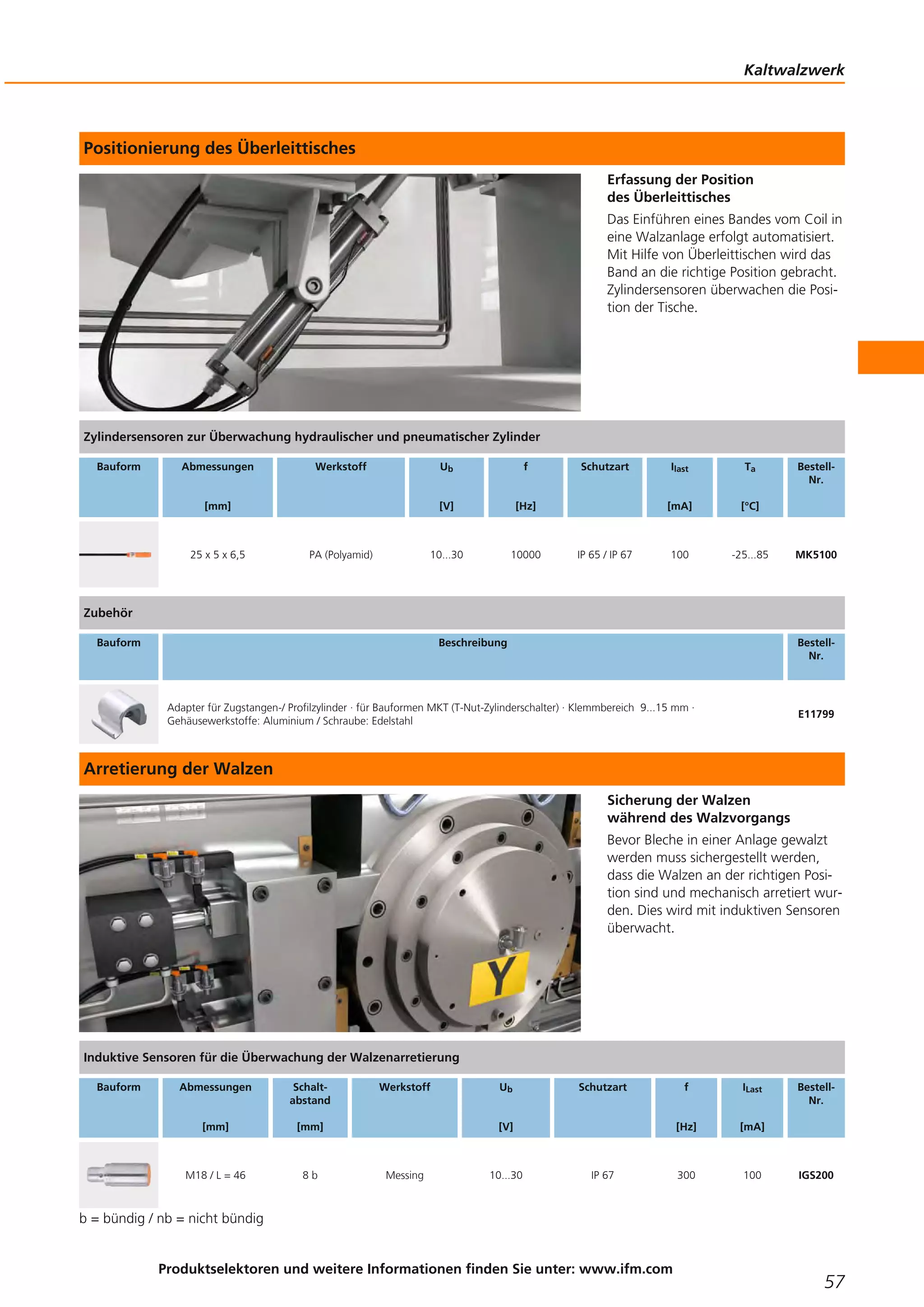

Positionierung des Überleittisches Erfassung der Position des Überleittisches Das Einführen eines Bandes vom Coil in eine Walzanlage erfolgt automatisiert. Mit Hilfe von Überleittischen wird das Band an die richtige Position gebracht. Zylindersensoren überwachen die Posi- tion der Tische. Arretierung der Walzen Sicherung der Walzen während des Walzvorgangs Bevor Bleche in einer Anlage gewalzt werden muss sichergestellt werden, dass die Walzen an der richtigen Posi- tion sind und mechanisch arretiert wur- den. Dies wird mit induktiven Sensoren überwacht. b = bündig / nb = nicht bündig Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Kaltwalzwerk 57 Zylindersensoren zur Überwachung hydraulischer und pneumatischer Zylinder Bauform Abmessungen [mm] Werkstoff Ub [V] f [Hz] Schutzart Ilast [mA] Ta [°C] Bestell- Nr. 25 x 5 x 6,5 PA (Polyamid) 10...30 10000 IP 65 / IP 67 100 -25...85 MK5100 Zubehör Bauform Beschreibung Bestell- Nr. Adapter für Zugstangen-/ Profilzylinder · für Bauformen MKT (T-Nut-Zylinderschalter) · Klemmbereich 9...15 mm · Gehäusewerkstoffe: Aluminium / Schraube: Edelstahl E11799 Induktive Sensoren für die Überwachung der Walzenarretierung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. M18 / L = 46 8 b Messing 10...30 IP 67 300 100 IGS200
Überwachung an Schnelllauftoren Torüberwachung Induktive Sicherheitssensoren der Kate- gorie 4 und SIL 3 erfassen berührungs- los, ohne ein spezielles Gegenstück, direkt den Endanschlag des Schnelllauf- tores. b = bündig / nb = nicht bündig Sicherheit bei laufendem Betrieb Gefahrenbereiche vor ungewolltem Zutritt sichern Während des Betriebs einer Walzanlage dürfen einige Gefahrenbereiche, z. B. durch rotierende Anlagenteile, nicht betreten werden. Schutzgitter sowie Türschalter mit Zuhaltungen verhindern dies. Kaltwalzwerk 58 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Induktive Sicherheitssensoren Bauform Länge [mm] Freigabe- zone [mm] Gehäuse- werkstoff Ub DC [V] Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] Bestell- Nr. 66 10...15 nb PPE 24 IP 65 / IP 67 ≤ 50 / ≤ 200 GM701S Türschalter mit Zuhaltung Bauform Beschreibung Bestell- Nr. Sicherheitsschalter mit Zuhaltung · Ruhestromprinzip · Drehbarer Betätigungskopf aus Metall · Hilfsentriegelung an der Frontseite · Versorgung aus AS-i / Magnetversorgung extern aus 24 V DC · M12-Steckverbindung · Gehäusewerkstoffe: Thermoplast glasfaserverstärkt AC901S Zubehör Bauform Beschreibung Bestell- Nr. Betätiger S Standard gerade · mit Gummitülle, Nachlauf 5 mm · Geeignet für eine maximale Zugkraft von 2500 N bei den Türschaltern AC901S - AC904S E7903S
Positionierung des Scherengerüsts Positionsüberwachung am Drehteller der Scherengerüste Mit Hilfe eines Drehtellers werden zwei Scherengerüste getauscht. Um eine Drehung des Tellers bei einem falsch positioniertem Scherengerüst zu verhin- dern, detektiert ein induktiver Sensor die Position der Gerüste. b = bündig / nb = nicht bündig Schlaufengrube Durchhangsteuerung mit PMD- Lichtlaufzeitsensoren Die PMD-Sensoren O1D überwachen den korrekten Lauf des Stahlbandes und die Abwicklung des Coils. Bei Erreichen einer definierten Umfang- größe startet der automatische Coil- wechsel. Kaltwalzwerk 59 Induktive Sensoren zum Positionieren von Anlagenteilen Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. Ø 34 / L = 98 20 nb PBT 10...36 IP 65 350 250 IB5063 PMD-Distanzsensoren mit Lichtlaufzeitmessung Bauform Funktions- prinzip Reichweite/ Tastweite Mess- frequenz [Hz] Spot Ø bei max. RW / TW [mm] Ub [V] Bestell- Nr. Optischer Abstandssensor 0,2...10 m 1...50 < 15 x 15 18...30 O1D100
Überwachung der Bandmittenregelung Begrenzung der Verfahr- geschwindigkeit des Stellzylinders Coils müssen gerade in die Anlagen einlaufen. Hierzu wird der gesamte Haspel hydraulisch quer zur Laufrich- tung verfahren. Die Begrenzung der Verfahrgeschwindigkeit überwacht ein Strömungssensor. Ablängen von gerichteten Blechen Gerichtetes Band wird nach Bedarf auf Länge geschnitten Nach der Bearbeitung der Bleche wer- den Platinen auf die gewünschten Kun- denmaße zugeschnitten. Drehgeber stellen sicher, dass die Längen präzise gemessen werden. Kaltwalzwerk 60 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Strömungssensoren Bauform Einstellbereich flüssig / gasförmig [cm/s] Material Messspitze Medium- temperatur [°C] Druck- festigkeit [bar] Ansprech- zeit [s] Ub [V] Bestell- Nr. 3...300 / 200...3000 3...100 / 200...800 -25...80 300 1...2 / 1...10 18...36 SI5010 Multiturn-Drehgeber für die Längenmessung Bauform Auflösung Ub [V] f [kHz] ILast [mA] Welle [mm] Umgebungs- temperatur [°C] Kabel- ausgang Bestell- Nr. 4096 4,5...30 – – 6 -40...85 axial RM8001
Überwachung belegter Rollenförderbahn Automatisieren der Förderanlagen Die Rollenförderbahnen sind in einzelne Felder aufgeteilt. Um sicherzustellen, dass kein Coil auf ein bereits belegtes Feld gefördert wird, erfassen optische Sensoren mit Polfilter das Material auf den Fördereinrichtungen. Coil-Transport Transport der Coils auf Rollenförderbahnen Die Einweglichtschranken O5S (Sender) / O5E (Empfänger) erfassen die Coils auf den Rollenförderbahnen. So wird ein korrekter Transport zu den Verpackungslinien sichergestellt. Kaltwalzwerk 61 Optische Sensoren zur Steuerung der Förderanlagen Bauform Funktions- prinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkel- schaltung Bestell- Nr. Polfilter 0,075...10 m rot 250 H/D PNP O5P500 Optische Sensoren zur Positionsbestimmung Bauform Funktions- prinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkel- schaltung Bestell- Nr. Sender 25 m rot 625 – O5S500 Empfänger 25 m rot – H/D PNP O5E500 Sicherheitslichtvorhänge für die Zugangsabsicherung Bauform Sensor- länge [mm] Auflösung / Detektionsvermögen [mm] Schutzfeldhöhe [mm] Schutzfeldbreite [m] Ansprech- zeit [ms] Ub [V] Bestell- Nr. 813 90 760 0...4 / 3...12 4,5 24 OY105S
Coil-Zwischenspeicher – Verpackungsanlage Zwischenspeicher von den Scheren zur Verpackungsanlage Kann das geschnittene Band nicht di- rekt von den Scheren zur Verpackungs- anlage transportiert werden, kommt es in einen Zwischenspeicher. Der Reflex- lichttaster OG erfasst präzise, ob dieser belegt ist. Coil-Zwischenspeicher – Transportwagen Positionierung des Transportwagens Coils werden vom Zwischenspeicher zu den Kippstühlen der Verpackungs- anlagen transportiert. Zu dessen exakter Positionierung eignen sich induktive Sensoren mit hohem Schaltabstand. b = bündig / nb = nicht bündig Kaltwalzwerk 62 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Optische Sensoren für die Überwachung von Lagerorten Bauform Funktions- prinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkel- schaltung Bestell- Nr. Hintergrundausblendung 15...300 mm rot 25 H/D PNP OGH500 Induktive Sensoren zur Positionsbestimmung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. Ø 34 / L = 98 20 nb PBT 10...55 IP 65 300 300 IB5124
Zentrieren von Coils in der Verpackungslinie Zentrieren der Coils vor dem Verpacken auf Palette Werden Coils auf Paletten versandt, müssen diese mittig liegen. Das Zentrie- ren erfolgt vor dem Heben von der Rollenförderbahn auf die Palette. Hier- bei erfasst ein induktiver Sensor das Material. b = bündig / nb = nicht bündig Material unter Magnet erkennen Steuern des Hubmagneten Die zentrierten Coils werden mit Hilfe eines Hubmagneten auf die Paletten gehoben. Der vom Coil bewegte Stößel wird mit einem induktiven Sensor erfasst. Somit ist gewährleistet, dass sich Material unter dem Magneten befindet. b = bündig / nb = nicht bündig Kaltwalzwerk 63 Induktive Sensoren für die Materialerkennung Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. 40 x 40 x 54 20 b PA (Polyamid) 10...36 IP 67 100 200 IM5115 Steckverbindungen Bauform Beschreibung Bestell- Nr. Kabeldose · abgewinkelt · silikonfrei · Kontakte vergoldet · M12-Steckverbindung · 5 m · Gehäusewerkstoffe: Gehäuse: PVC orange / Dichtung: EPDM EVT004 Induktiver Sensor zur Überwachung des Hubmagneten Bauform Abmessungen [mm] Schalt- abstand [mm] Werkstoff Ub [V] Schutzart f [Hz] ILast [mA] Bestell- Nr. Ø 34 / L = 82 20 nb PBT 10...36 IP 67 60 250 IB5096
Ägypten Egyptian Establishment for Electromechanical Supplies Mr. Ahmed Gouda 27 Al-Salam Street Al Arezona, Al Haram Road Giza 12111, Kairo Tel. +20 / 2 / 586 49 49 Fax +20 / 2 / 586 49 49 Mobile +20 10 10 61 791 ahmed_gouda97@yahoo.com Algerien Sarl AMS Algérie - Automatismes Motorisation & Services Lotissement C, lot n°190 B Draria - 16000 ALGER Tel. +213 (0)5 59 43 45 22 Tel. +213 (0) 23 26 41 45 Fax +213 (0)23 26 42 58 contact@amsalgérie.com www.amsalgerie.com Argentinien ifm electronic s.r.l. Lola Mora 421 10º piso, oficina 3 1107 - Puerto Madero Ciudad Aut. Buenos Aires Tel./Fax +54 (011) 5353-3436 Interior del país: 0810-345-3436 info.ar@ifm.com www.ifm.com/ar Australien ifm efector pty ltd. PO Box 479 Suite 3, 745 Springvale Road Mulgrave VIC 3170 Tel. 1300 365 088 Fax 1300 365 070 sales.au@ifm.com www.ifm.com/au Bangladesh Sensotec Automation and Control 5, New Eskaton Road Ghausnagar,Ramna Dhaka 1000 Bangladesh Tel. +880 171 154 689 0 sensotec@agni.com Belgien, Luxemburg ifm electronic n.v./s.a. Zuiderlaan 91 - B6 1731 Zellik Tel. +32 2 481 0220 Fax +32 2 463 1795 info.be@ifm.com www.ifm.com/be Bolivia BAVARIA S.R.L. Álvaro Baptista Vargas Zona Calacoto Alto, Urb. Morocollo - Santos Pariamo C. Mario Diaz de medina (26-A), n° 32 La Paz Tel. 00-591-2-279 269 1 Mobile 00-591-720-47 442 PoBox N°312248 alvarobaptista@bavaria.bo www.bavaria.bo Brasilien ifm electronic Ltda. Rua Eleonora Cintra, 140 Jardim Analia Franco 03337-000 Sāo Paulo Tel. +55-11-2672-1730 Fax +55-11-2673-3501 info.br@ifm.com www.ifm.com/br Bulgarien ifm electronic eood 1202 Sofia ul. Klokotnica No 2A Business Centre IVEL fl.4, office 17 Tel. +359 2 807 59 69 Fax +359 2 807 59 60 info.bg@ifm.com Chile ifm electronic SpA Presidente Eduardo Frei Montalva 6199, Oficina 5032 Comuna de Conchalí Región Metropolitana Tel.: +56-2-32239282 info.cl@ifm.com China ifm electronic (Shanghai) Co., Ltd Building 15, No. 1000, Zhangheng Road, Pu Dong District. 201203 Shanghai, P.R.China Tel. +86 21 3813 4800 Fax +86 21 5027 8669 400 National Service Hotline: 400 880 6651 Involving: Contact quotation, Product delivery, Technical support, etc info.cn@ifm.com www.ifm.com/cn ifm electronic (HK) Ltd Unit 2106, 21/F, Tower 2, Metroplaza No. 223 Hing Fong Road, Kwai Chung, N.T., Hong Kong. info.hk@ifm.com www.ifm.com/hk ifm electronic (Taiwan) Limited 9F.-6, No.12, Fuxing 4th Rd., Cianjhen District, Kaohsiung City, Postal Code 806, Taiwan, R.O.C. Tel. +886-7-335-7778 Fax +886-7-335-6878 info.tw@ifm.com www.ifm.com/tw Costa Rica Gen Bus S.A Santa Rosa, Sto. Domingo, Heredia. Bodegas Del Sol, Bodega n° 22 Tel. + (506) 25 60 39 58 Tel. + (506) 22 62 39 27 Fax + (506) 22 62 16 74 Dänemark ifm electronic a/s Ringager 4A 2605 Brøndby Tel. +45 70 20 11 08 info.dk@ifm.com www.ifm.com/dk Deutschland ifm electronic gmbh Friedrichstr. 1 45128 Essen Tel. +49 201 24 22 0 Fax +49 201 24 22 12 00 info@ifm.com www.ifm.com/de Dominikanische Republik WECH AUTOCONTROLES S. A. Ave. Romulo Betancourt 2158 Edificio Wech Urb. Renacimiento Santo Domingo Tel. + 1 809-531-0550 Fax + 1 809-531-9175 wech@verizon.net.do www.wechautocontroles.com.do Ecuador INSELEC CIA. LTDA. Av. de los Arupos E1-202 y Pan. Norte- Km 5 ½ Quito Tel. +593 2 28074- 76 - 78 Fax +593 2 2807475 inselec@inselec.com.ec www.inselec.com.ec El Salvador Provinter Prolongación Boulevard Constitución, Residencial la Gloria, Block C-3 pje. 2-C, N*1 Mejicanos, San Salvador, El Salvador Tel. + (503) 25643005 Ventas@provintersv.com Estland Pesmel Estonia LTD Segu 4 76505 Saue Tel. +372 674 73 30 Fax +372 674 73 31 pesmel@pesmel.ee www.pesmel.ee Finnland ifm electronic oy Vaakatie 5 00440 Helsinki Tel. +358 (0)75 329 5000 Fax +358 (0)75 329 5010 info.fi@ifm.com www.ifm.com/fi Frankreich ifm electronic Siège : Savoie Technolac BP226 73374 Le Bourget du Lac Agence commerciale : Immeuble Uranus 1-3 rue Jean Richepin 93192 NOISY LE GRAND CEDEX Tel. 0820 22 30 01 Fax 0820 22 22 04 info.fr@ifm.com www.ifm.com/fr Griechenland ifm electronic monoprosopi E.P.E. 27, Andrea Papandreou Street 15125 Amaroussi Tel. +30 210 61 800 90 Fax +30 210 61 994 00 info.gr@ifm.com www.ifm.com/gr Großbritannien ifm electronic Ltd. efector House Kingsway Business Park Oldfield Road Hampton Middlesex TW12 2HD Tel. +44 / 20 / 8213 0000 Fax +44 / 20 / 8213 0001 enquiry_gb@ifm.com www.ifm.com/uk Guatemala Ingenieros Civiles Electromecánicos Asociados, S.A. (IASA) 20 Calle 25-55 Zona 12 Empresarial El Cortijo III Bodega n° 907, Guatemala City Tel. +502-23061300 info@iasa.com.gt Honduras R y D INDUSTRIAL Bo. Paz Barahona 11 Ave. 14 y 15 Calle S.O. #142 San Pedro Sula Tel. +(504) 2550-3703 Tel. +(504) 2558-9313 ventas@rydindustrial.com Indien ifm electronic India Private Limited Plot No. P-39/1 MIDC Gokul Shirgaon Kolhapur – 416234 Maharashtra State Tel. +91 / 231 / 267 27 70 Fax +91 / 231 / 267 23 88 info@ifm-electronic.in www.ifm.com/in Indonesien PT Indoserako Sejahtera Jl. P. Jayakarta 121 No. 59 10730 Jakarta Pusat Tel. +62 / 21 6 24 8923 Fax +62 / 21 6 24 8922 harry@indoserako.com Irland ifm electronic (Ireland) Ltd. No. 7, The Courtyard Kilcarbery Business Park New Nangor Road Clondalkin Dublin 22 Tel. +353 / 1 / 461 32 00 Fax +353 / 1 / 457 38 28 sales_ie@ifm.com www.ifm.com/ie ifm – weltweit: Anschriften 64 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

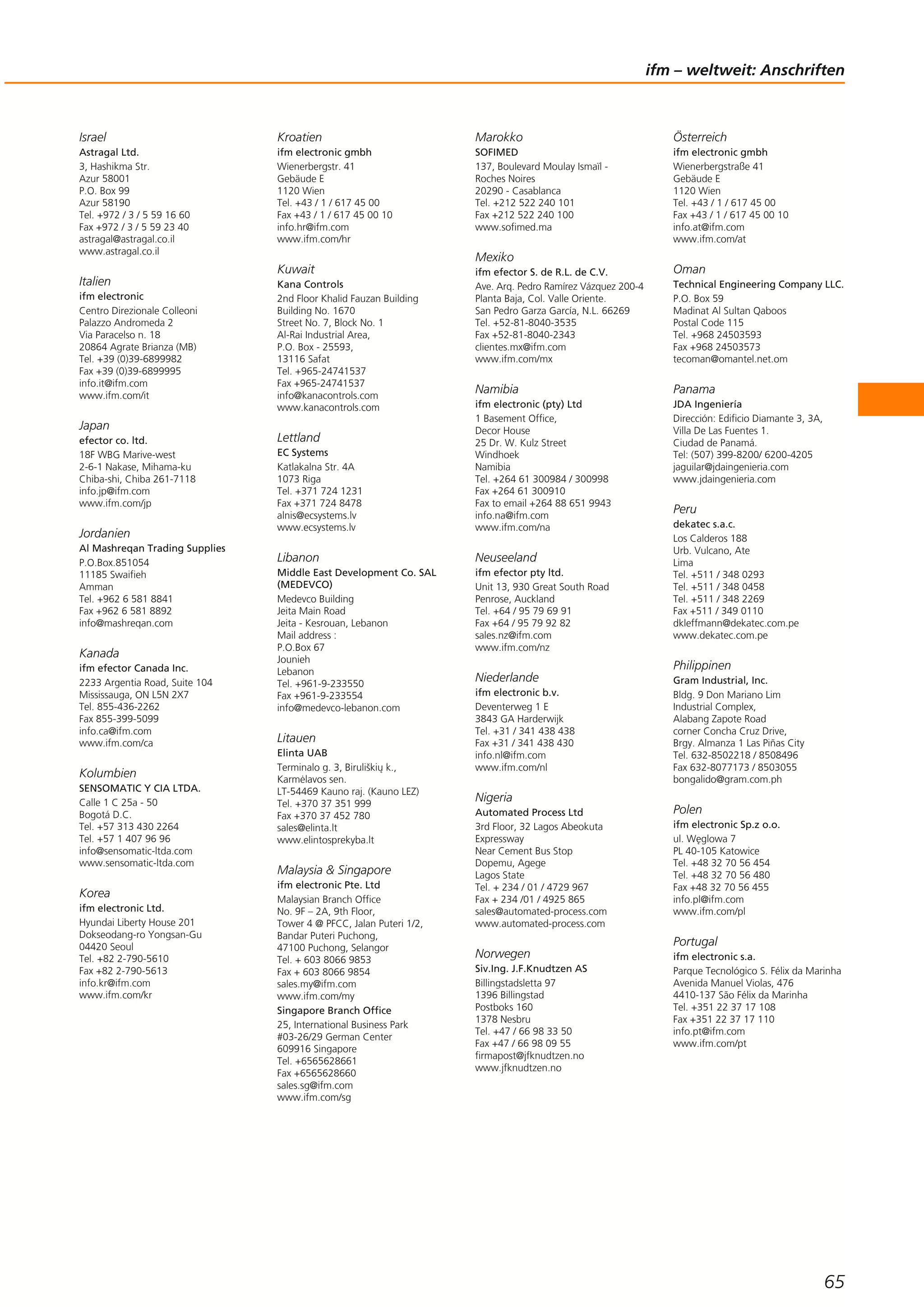

Israel Astragal Ltd. 3, Hashikma Str. Azur 58001 P.O. Box 99 Azur 58190 Tel. +972 / 3 / 5 59 16 60 Fax +972 / 3 / 5 59 23 40 astragal@astragal.co.il www.astragal.co.il Italien ifm electronic Centro Direzionale Colleoni Palazzo Andromeda 2 Via Paracelso n. 18 20864 Agrate Brianza (MB) Tel. +39 (0)39-6899982 Fax +39 (0)39-6899995 info.it@ifm.com www.ifm.com/it Japan efector co. ltd. 18F WBG Marive-west 2-6-1 Nakase, Mihama-ku Chiba-shi, Chiba 261-7118 info.jp@ifm.com www.ifm.com/jp Jordanien Al Mashreqan Trading Supplies P.O.Box.851054 11185 Swaifieh Amman Tel. +962 6 581 8841 Fax +962 6 581 8892 info@mashreqan.com Kanada ifm efector Canada Inc. 2233 Argentia Road, Suite 104 Mississauga, ON L5N 2X7 Tel. 855-436-2262 Fax 855-399-5099 info.ca@ifm.com www.ifm.com/ca Kolumbien SENSOMATIC Y CIA LTDA. Calle 1 C 25a - 50 Bogotá D.C. Tel. +57 313 430 2264 Tel. +57 1 407 96 96 info@sensomatic-ltda.com www.sensomatic-ltda.com Korea ifm electronic Ltd. Hyundai Liberty House 201 Dokseodang-ro Yongsan-Gu 04420 Seoul Tel. +82 2-790-5610 Fax +82 2-790-5613 info.kr@ifm.com www.ifm.com/kr Kroatien ifm electronic gmbh Wienerbergstr. 41 Gebäude E 1120 Wien Tel. +43 / 1 / 617 45 00 Fax +43 / 1 / 617 45 00 10 info.hr@ifm.com www.ifm.com/hr Kuwait Kana Controls 2nd Floor Khalid Fauzan Building Building No. 1670 Street No. 7, Block No. 1 Al-Rai Industrial Area, P.O. Box - 25593, 13116 Safat Tel. +965-24741537 Fax +965-24741537 info@kanacontrols.com www.kanacontrols.com Lettland EC Systems Katlakalna Str. 4A 1073 Riga Tel. +371 724 1231 Fax +371 724 8478 alnis@ecsystems.lv www.ecsystems.lv Libanon Middle East Development Co. SAL (MEDEVCO) Medevco Building Jeita Main Road Jeita - Kesrouan, Lebanon Mail address : P.O.Box 67 Jounieh Lebanon Tel. +961-9-233550 Fax +961-9-233554 info@medevco-lebanon.com Litauen Elinta UAB Terminalo g. 3, Biruliškių k., Karmėlavos sen. LT-54469 Kauno raj. (Kauno LEZ) Tel. +370 37 351 999 Fax +370 37 452 780 sales@elinta.lt www.elintosprekyba.lt Malaysia & Singapore ifm electronic Pte. Ltd Malaysian Branch Office No. 9F – 2A, 9th Floor, Tower 4 @ PFCC, Jalan Puteri 1/2, Bandar Puteri Puchong, 47100 Puchong, Selangor Tel. + 603 8066 9853 Fax + 603 8066 9854 sales.my@ifm.com www.ifm.com/my Singapore Branch Office 25, International Business Park #03-26/29 German Center 609916 Singapore Tel. +6565628661 Fax +6565628660 sales.sg@ifm.com www.ifm.com/sg Marokko SOFIMED 137, Boulevard Moulay Ismaïl - Roches Noires 20290 - Casablanca Tel. +212 522 240 101 Fax +212 522 240 100 www.sofimed.ma Mexiko ifm efector S. de R.L. de C.V. Ave. Arq. Pedro Ramírez Vázquez 200-4 Planta Baja, Col. Valle Oriente. San Pedro Garza García, N.L. 66269 Tel. +52-81-8040-3535 Fax +52-81-8040-2343 clientes.mx@ifm.com www.ifm.com/mx Namibia ifm electronic (pty) Ltd 1 Basement Office, Decor House 25 Dr. W. Kulz Street Windhoek Namibia Tel. +264 61 300984 / 300998 Fax +264 61 300910 Fax to email +264 88 651 9943 info.na@ifm.com www.ifm.com/na Neuseeland ifm efector pty ltd. Unit 13, 930 Great South Road Penrose, Auckland Tel. +64 / 95 79 69 91 Fax +64 / 95 79 92 82 sales.nz@ifm.com www.ifm.com/nz Niederlande ifm electronic b.v. Deventerweg 1 E 3843 GA Harderwijk Tel. +31 / 341 438 438 Fax +31 / 341 438 430 info.nl@ifm.com www.ifm.com/nl Nigeria Automated Process Ltd 3rd Floor, 32 Lagos Abeokuta Expressway Near Cement Bus Stop Dopemu, Agege Lagos State Tel. + 234 / 01 / 4729 967 Fax + 234 /01 / 4925 865 sales@automated-process.com www.automated-process.com Norwegen Siv.Ing. J.F.Knudtzen AS Billingstadsletta 97 1396 Billingstad Postboks 160 1378 Nesbru Tel. +47 / 66 98 33 50 Fax +47 / 66 98 09 55 firmapost@jfknudtzen.no www.jfknudtzen.no Österreich ifm electronic gmbh Wienerbergstraße 41 Gebäude E 1120 Wien Tel. +43 / 1 / 617 45 00 Fax +43 / 1 / 617 45 00 10 info.at@ifm.com www.ifm.com/at Oman Technical Engineering Company LLC. P.O. Box 59 Madinat Al Sultan Qaboos Postal Code 115 Tel. +968 24503593 Fax +968 24503573 tecoman@omantel.net.om Panama JDA Ingeniería Dirección: Edificio Diamante 3, 3A, Villa De Las Fuentes 1. Ciudad de Panamá. Tel: (507) 399-8200/ 6200-4205 jaguilar@jdaingenieria.com www.jdaingenieria.com Peru dekatec s.a.c. Los Calderos 188 Urb. Vulcano, Ate Lima Tel. +511 / 348 0293 Tel. +511 / 348 0458 Tel. +511 / 348 2269 Fax +511 / 349 0110 dkleffmann@dekatec.com.pe www.dekatec.com.pe Philippinen Gram Industrial, Inc. Bldg. 9 Don Mariano Lim Industrial Complex, Alabang Zapote Road corner Concha Cruz Drive, Brgy. Almanza 1 Las Piñas City Tel. 632-8502218 / 8508496 Fax 632-8077173 / 8503055 bongalido@gram.com.ph Polen ifm electronic Sp.z o.o. ul. Węglowa 7 PL 40-105 Katowice Tel. +48 32 70 56 454 Tel. +48 32 70 56 480 Fax +48 32 70 56 455 info.pl@ifm.com www.ifm.com/pl Portugal ifm electronic s.a. Parque Tecnológico S. Félix da Marinha Avenida Manuel Violas, 476 4410-137 São Félix da Marinha Tel. +351 22 37 17 108 Fax +351 22 37 17 110 info.pt@ifm.com www.ifm.com/pt ifm – weltweit: Anschriften 65
ifm – weltweit: Anschriften 66 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Qatar Advanced Fluid Power L.L.C P.O. Box 201382 Barwa Village Al Wakra Building No 1 Doha-Qatar Tel. +974-40164275 Fax +974-40164274 sales@afp-qatar.com www.afp-qatar.com Rumänien ifm electronic s.r.l. Mihai Viteazu Str. Nr. 1 Selimbar, Sibiu 557260 Tel. 0040 269 224550 Fax 0040 269 224766 info.ro@ifm.com Russland ifm electronic Ibragimova, 31, k.50 office 808 105318 Moscow Tel. +7 (495) 921-44-14 Fax +7 (495) 651-82-97 info.ru@ifm.com www.ifm.com/ru Saudi Arabien Noor Al-Shomoe for Electric & Maintenance King Khalid Street, Cross 5 P.O. Box 2571 Al-Khobar 31952 Kingdom of Saudi Arabia Tel. +9 663 864 49 58 Fax +9 663 894 63 41 h.o.info@nooralshomoe.com Bariq Al Emdadat Trading Establishment P.O. Box 27001, Riyadh 11653 Kingdom of Saudi Arabia Contact: Abdul Aziz Mohamed Elias Tel. +966 11 4728782 Fax +966 11 4725576 Mobile 00966 53 2626686 azizelias@bariqarabia.com Schweden ifm electronic ab Drakegatan 6 41250 Göteborg Tel. växel 031-750 23 00 Fax 031-750 23 29 info.se@ifm.com www.ifm.com/se Schweiz ifm electronic ag Altgraben 27 4624 Härkingen Tel. 0800 88 80 33 Fax 0800 88 80 39 info.ch@ifm.com www.ifm.com/ch Singapur ifm electronic Pte. Ltd. 25, International Business Park #03-26/29 German Center 609916 Singapur Tel. +6565628661 Fax +6565628660 sales.sg@ifm.com www.ifm.com/sg Slowakei ifm electronic spol. s.r.o. Rybnicna 40 831 06 Bratislava Tel. +421 / 2 / 44 87 23 29 Fax +421 / 2 / 44 64 60 42 info.sk@ifm.com www.ifm.com/sk Spanien ifm electronic s.l. Parc Mas Blau Edificio Inbisa c/ Garrotxa 6-8 08820 El Prat de Llobregat Tel. 0034 93 479 30 80 Fax 0034 93 479 30 86 info.es@ifm.com www.ifm.com/es Sri Lanka Isaro Automation Systems Ltd. First Floor, 400 Galle Road,Rawathawatta. Moratuwa Tel. +94 114 216 784 Fax + 94 11 2644 224 isaro@sltnet.lk Südafrika ifm electronic (pty) Ltd 112 Sovereign Drive, Route 21 Corporate Park Centurion 0157 Postnet Suite 279 Postnet Bag X8 Elardus Park 0047 National: 0861 IFM RSA (436 772) International: +72 12 450 0400 Fax: +27 12 450 0412 info.za@ifm.com www.ifm.com/za Thailand SCM ALLIANZE CO., LTD. 700/19-24 Phaholyothin Road Samsennai Phayatai Bangkok 10400 Tel. +66 02 615 4888 contact@scma.co.th www.scmallianze.com Tschechische Republik ifm electronic, spol. s r.o. U Křížku 571 252 43 Prag Tel. +420 267 990 211 Fax +420 267 750 180 info.cz@ifm.com www.ifm.com/cz Türkei ifm electronic Elektrikli ve Elektronik Aletler İth.İhr.Paz.Tic.Ltd.Şti. Merkez Mah. Nadide Sok. Anıttepe Sitesi No:28 34381 Şişli / İstanbul Tel. +90 / 212 / 210 5080 Fax +90 / 212 / 221 7159 info.tr@ifm.com www.ifm.com/tr Tunesien TECHNOPREST GP1 – Km 5,5 Rte de Sousse – Z.I 2013 Ben Arous Tel. +216 71 389 203 Fax + 216 71 389 215 technoprest@technoprest.com.tn Ukraine ifm electronic Mariny Raskovoj 11 02660 Kiev Tel. +380 44 501 8543 Fax +380 44 501 8543 info.ua@ifm.com www.ifm.com/ua Ungarn ifm electronic kft. Szent Imre út 59. I.em. H-9028 Győr Tel. +36-96 / 518-397 Fax +36-96 / 518-398 info.hu@ifm.com www.ifm.com/hu USA ifm efector, inc. 1100 Atwater Dr. Malvern, PA 19355 Tel. +1-800-441-8246 Fax +1-800-329-0436 info.us@ifm.com www.ifm.com/us Venezuela Petrobornas, C.A. C.C. Plaza Aeropuerto, Galería piso 1, Local P1-B03, Calle Neverí, Unare, Puerto Ordaz 8050, Estado Bolívar Tel. + 58 286 9513382 info@petrobornas.net www.petrobornas.net Vereinigte Arabische Emirate Al Injazat Technical Services Est. P.O. Box 42895 Al Qubaisi bldg floor 0 flat # 4 Liwa street corner of corniche road, Abu Dhabi Tel. +971-2-6585400 Fax +971-2-6585401 Mobil +971-50-6811072 kamran@injazat.ae www.injazat.ae Vietnam The Representative Office of ifm electronic gmbh in Ho Chi Minh City 7A-7th Floor, #467 Dien Bien Phu Street, Ward 25, Binh Thanh District, Ho Chi Minh City 700000 Tel. +84-8-35125177 Fax +84-8-35125178 sales.vn@ifm.com Weißrussland ifm electronic ELTICON Trade House Ltd. 2A Ostroshitskaya st. 220125 Minsk, Belarus Tel.: +375-17-286-4649 Fax: +375-17-289-6169 E-mail: info@elticon.ru www.elticon.ru MilkGroup LLC. 220015 Minsk, Belarus Ponomarenko str., 35A, office 517 Tel./Fax: +375 17 207 29 34 E-mail: ifm@milkgroup.by www.milkgroup.by FilFar Technology LLC Zapadnaya str., 13, office 519 220036 Minsk, Belarus Tel.: +375 (44) 540-40-40 E-mail: zapros@filfar.by www.filfar-technology.by
ifm – weltweit: Anschriften 67
TechnischeÄnderungenbehaltenwirunsohnevorherigeAnkündigungvor.·01/16 Positionssensoren Sensoren für Motion Control Industrielle Bildverarbeitung Sicherheitstechnik Prozesssensoren Systeme zur Zustandsüberwachung von Maschinen Industrielle Kommunikation Identifikationssysteme Systeme für mobile Arbeitsmaschinen Verbindungstechnik Übersicht ifm- Produktprogramm: Zubehör Über 70 Standorte weltweit – auf einen Blick unter Deutschland ifm electronic gmbh Vertrieb Deutschland Niederlassung Nord 31135 Hildesheim Tel. 0 51 21 / 76 67-0 Fax 0 51 21 / 76 67 12 ifm electronic gmbh Vertrieb Deutschland Niederlassung Baden-Württ. 73230 Kirchheim Tel. 0 70 21 / 80 86-0 Fax 0 70 21 / 80 86 21 ifm electronic gmbh Vertrieb Deutschland Niederlassung West 45128 Essen Tel. 02 01 / 3 64 75-0 Fax 02 01 / 34 13 25 ifm electronic gmbh Vertrieb Deutschland Niederlassung Bayern 82178 Puchheim Tel. 0 89 / 8 00 91-0 Fax 0 89 / 8 00 91 11 ifm electronic gmbh Vertrieb Deutschland Niederlassung Mitte-West 58511 Lüdenscheid Tel. 0 23 51 / 43 01-0 Fax 0 23 51 / 43 01 39 ifm electronic gmbh Vertrieb Deutschland Niederlassung Ost 07639 Tautenhain Tel. 03 66 01 / 7 71-0 Fax 03 66 01 / 7 71 14 ifm electronic gmbh Vertrieb Deutschland Niederlassung Süd-West 64646 Heppenheim Tel. 0 62 52 / 79 05-0 Fax 0 62 52 / 7 77 57 E-Mail info@ifm.com www.ifm.com Cert no. IMO-COC-027827 www.ifm.com ifm-Service-Telefon 0800 16 16 16 4 Kostenfrei direkt zu Ihrem ifm-Service-Center
