Automatisierungstechnik
für die Automobilindustrie
Katalog 2013/2014
Zuverlässige Lösungen
für Ihre Applikationen

Die Automobilindustrie zählt weltweit zu den innovativsten Branchen.
Sie ist seit jeher ein wichtiger Motor für die Wirtschaft. Die Produktion von Automobilen und deren Baugruppen, wie z. B. Motoren und Getrieben, ist im Hinblick
auf Qualität, Zuverlässigkeit und Wirtschaftlichkeit nur in automatisierten Fertigungseinrichtungen möglich.
Die Zuverlässigkeit und die Verfügbarkeit von Produktionsanlagen zu erhöhen ist ein
zentrales Unternehmensziel der ifm electronic. Neben der seit langem bewährten
Sensorik wurden und werden neue Anwendungsfelder erschlossen, z. B. die
zustandsorientierte Instandhaltung sowie die Überwachung der Verbrauchsmedien
in den Anlagen.
Auch in Zukunft ist ifm ein zuverlässiger und innovativer Partner der Automobilindustrie.
ifm electronic – close to you!
ifm – Das Unternehmen

4-

5

ifm Informationen / Bestellservice

6-

7

Normen und Zulassungen

8 - 11

Presswerk

12 - 29

Karosseriebau

30 - 47

Lackierung

48 - 65

Aggregate

66 - 83

Montage

84 - 101

Artikelverzeichnis

102 - 114

ifm-Produkte

116 - 347

ifm – weltweit: Anschriften

348 - 351
ifm – Das Unternehmen

Das Unternehmen in Ihrer Nähe.

Modernste Kommunikation
Mit der richtigen Adresse – www.ifm.com – trennt Sie nur ein Mausklick von der

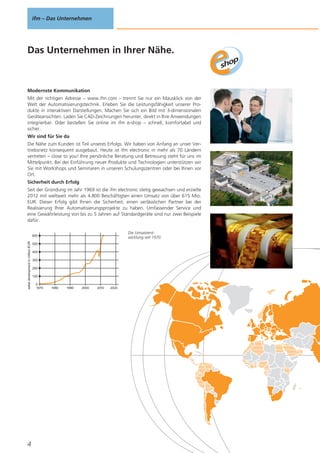

Welt der Automatisierungstechnik. Erleben Sie die Leistungsfähigkeit unserer Produkte in interaktiven Darstellungen. Machen Sie sich ein Bild mit 3-dimensionalen
Geräteansichten. Laden Sie CAD-Zeichnungen herunter, direkt in Ihre Anwendungen
integrierbar. Oder bestellen Sie online im ifm e-shop – schnell, komfortabel und
sicher.
Wir sind für Sie da
Die Nähe zum Kunden ist Teil unseres Erfolgs. Wir haben von Anfang an unser Vertriebsnetz konsequent ausgebaut. Heute ist ifm electronic in mehr als 70 Ländern
vertreten – close to you! Ihre persönliche Beratung und Betreuung steht für uns im
Mittelpunkt. Bei der Einführung neuer Produkte und Technologien unterstützen wir
Sie mit Workshops und Seminaren in unseren Schulungszentren oder bei Ihnen vor
Ort.
Sicherheit durch Erfolg
Seit der Gründung im Jahr 1969 ist die ifm electronic stetig gewachsen und erzielte
2012 mit weltweit mehr als 4.800 Beschäftigten einen Umsatz von über 615 Mio.
EUR. Dieser Erfolg gibt Ihnen die Sicherheit, einen verlässlichen Partner bei der
Realisierung Ihrer Automatisierungsprojekte zu haben. Umfassender Service und
eine Gewährleistung von bis zu 5 Jahren auf Standardgeräte sind nur zwei Beispiele
dafür.
Die Umsatzentwicklung seit 1970.

sales development in million EUR

600

4

500
400
300
200
100
0
1970

1980

1990

2000

2010

2020
ifm – Das Unternehmen

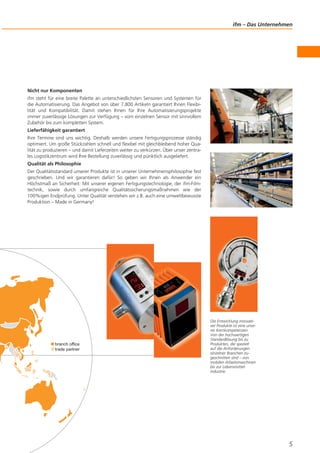

Nicht nur Komponenten
ifm steht für eine breite Palette an unterschiedlichsten Sensoren und Systemen für
die Automatisierung. Das Angebot von über 7.800 Artikeln garantiert Ihnen Flexibilität und Kompatibilität. Damit stehen Ihnen für Ihre Automatisierungsprojekte
immer zuverlässige Lösungen zur Verfügung – vom einzelnen Sensor mit sinnvollem
Zubehör bis zum kompletten System.
Lieferfähigkeit garantiert
Ihre Termine sind uns wichtig. Deshalb werden unsere Fertigungsprozesse ständig
optimiert. Um große Stückzahlen schnell und flexibel mit gleichbleibend hoher Qualität zu produzieren – und damit Lieferzeiten weiter zu verkürzen. Über unser zentrales Logistikzentrum wird Ihre Bestellung zuverlässig und pünktlich ausgeliefert.
Qualität als Philosophie
Der Qualitätsstandard unserer Produkte ist in unserer Unternehmensphilosophie fest
geschrieben. Und wir garantieren dafür! So geben wir Ihnen als Anwender ein
Höchstmaß an Sicherheit: Mit unserer eigenen Fertigungstechnologie, der ifm-Filmtechnik, sowie durch umfangreiche Qualitätssicherungsmaßnahmen wie der
100%igen Endprüfung. Unter Qualität verstehen wir z.B. auch eine umweltbewusste
Produktion – Made in Germany!

branch office
trade partner

Die Entwicklung innovativer Produkte ist eine unserer Kernkompetenzen.
Von der hochwertigen
Standardlösung bis zu
Produkten, die speziell
auf die Anforderungen
einzelner Branchen zugeschnitten sind – von
mobilen Arbeitsmaschinen
bis zur Lebensmittelindustrie.

5
ifm Informationen /
Bestellservice

www.ifm.com
Informationen rund um die Uhr und rund um den Globus
in 23 Sprachen im Internet.

• Information

• Selektion

- Produktneuheiten
- Unternehmensnews
- Messetermine
- Standorte
- Stellenangebote

- Interaktive Produktauswahlhilfen
- Konfigurationswerkzeuge
- Datenblatt-Suche

• Dokumentation
- Datenblätter
- Bedienungsanleitungen
- Handbücher
- Zulassungen
- CAD-Daten

• Animation
- Virtuelle Produktanimationen
- Flash-Movie (Videosequenzen)
• Applikation
- Anwendungsbeispiele
- Produktempfehlungen
- Berechnungshilfen

• Kommunikation*

• Transaktion*

- Unterlagenanforderung
- Rückrufservice
- Live-Beratung
- Newsletter

- e-Shop Abwicklung
- e-Procurement-Kataloge

* Einige Informationsangebote sind landesspezifisch verfügbar.

6

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
ifm Informationen /
Bestellservice

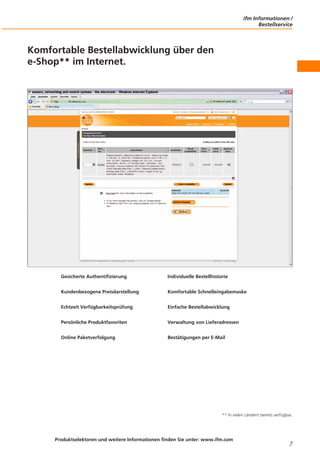

Komfortable Bestellabwicklung über den
e-Shop** im Internet.

Gesicherte Authentifizierung

Individuelle Bestellhistorie

Kundenbezogene Preisdarstellung

Komfortable Schnelleingabemaske

Echtzeit Verfügbarkeitsprüfung

Einfache Bestellabwicklung

Persönliche Produktfavoriten

Verwaltung von Lieferadressen

Online Paketverfolgung

Bestätigungen per E-Mail

** In vielen Ländern bereits verfügbar.

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

7

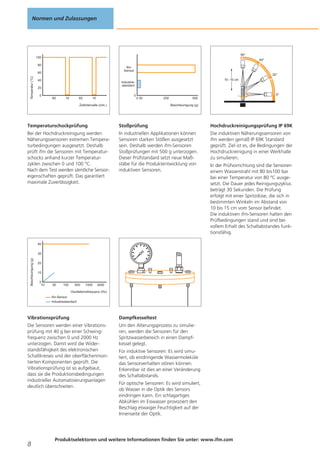

Normen und Zulassungen

90°

100

60°

80

ifmSensor

Temperatur (°C)

60

30°

40
20
0

10 - 15 cm

Industriestandard

60

10

60

0

10

0°
0 30

250

500
Beschleunigung (g)

Zeitintervalle (min.)

Temperaturschockprüfung

Stoßprüfung

Hochdruckreinigungsprüfung IP 69K

Bei der Hochdruckreinigung werden
Näherungssensoren extremen Temperaturbedingungen ausgesetzt. Deshalb
prüft ifm die Sensoren mit Temperaturschocks anhand kurzer Temperaturzyklen zwischen 0 und 100 °C.
Nach dem Test werden sämtliche Sensoreigenschaften geprüft. Das garantiert
maximale Zuverlässigkeit.

In industriellen Applikationen können
Sensoren starken Stößen ausgesetzt
sein. Deshalb werden ifm-Sensoren
Stoßprüfungen mit 500 g unterzogen.
Dieser Prüfstandard setzt neue Maßstäbe für die Produktentwicklung von
induktiven Sensoren.

Die induktiven Näherungssensoren von
ifm werden gemäß IP 69K Standard
geprüft. Ziel ist es, die Bedingungen der
Hochdruckreinigung in einer Werkhalle
zu simulieren.
In der Prüfvorrichtung sind die Sensoren
einem Wasserstrahl mit 80 bis100 bar
bei einer Temperatur von 80 °C ausgesetzt. Die Dauer jedes Reinigungszyklus
beträgt 30 Sekunden. Die Prüfung
erfolgt mit einer Spritzdüse, die sich in
bestimmten Winkeln im Abstand von
10 bis 15 cm vom Sensor befindet.
Die induktiven ifm-Sensoren halten den
Prüfbedingungen stand und sind bei
vollem Erhalt des Schaltabstandes funktionsfähig.

40

Beschleunigung (g)

30
20
10
0
10

50

100

500

1000

3000

Oszillationsfrequenz (Hz)
ifm-Sensor
Industriestandard

Vibrationsprüfung

Dampfkesseltest

Die Sensoren werden einer Vibrationsprüfung mit 40 g bei einer Schwingfrequenz zwischen 0 und 2000 Hz
unterzogen. Damit wird die Widerstandsfähigkeit des elektronischen
Schaltkreises und der oberflächenmontierten Komponenten geprüft. Die
Vibrationsprüfung ist so aufgebaut,
dass sie die Produktionsbedingungen
industrieller Automatisierungsanlagen
deutlich überschreiten.

Um den Alterungsprozess zu simulieren, werden die Sensoren für den
Spritzwasserbereich in einen Dampfkessel gelegt.

8

Für induktive Sensoren: Es wird simuliert, ob eindringende Wassermoleküle
das Sensorverhalten stören können.
Erkennbar ist dies an einer Veränderung
des Schaltabstands.
Für optische Sensoren: Es wird simuliert,
ob Wasser in die Optik des Sensors
eindringen kann. Ein schlagartiges
Abkühlen im Eiswasser provoziert den
Beschlag etwaiger Feuchtigkeit auf der
Innenseite der Optik.

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Normen und Zulassungen

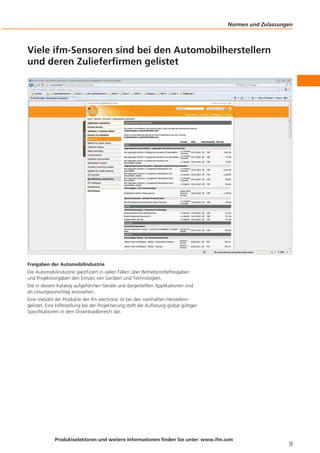

Viele ifm-Sensoren sind bei den Automobilherstellern
und deren Zulieferfirmen gelistet

Freigaben der Automobilindustrie
Die Automobilindustrie spezifiziert in vielen Fällen über Betriebsmittelfreigaben
und Projektvorgaben den Einsatz von Geräten und Technologien.
Die in diesem Katalog aufgeführten Geräte und dargestellten Applikationen sind
als Lösungsvorschlag anzusehen.
Eine Vielzahl der Produkte der ifm electronic ist bei den namhaften Herstellern
gelistet. Eine Hilfestellung bei der Projektierung stellt die Auflistung global gültiger
Spezifikationen in dem Downloadbereich dar.

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

9

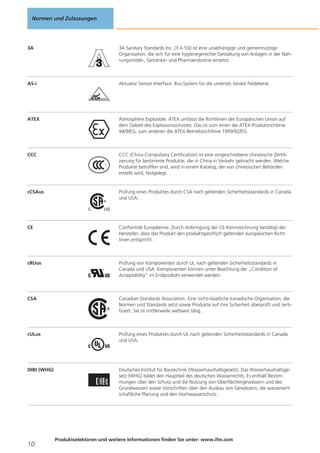

Normen und Zulassungen

3A

3A Sanitary Standards Inc. (3 A SSI) ist eine unabhängige und gemeinnützige
Organisation, die sich für eine hygienegerechte Gestaltung von Anlagen in der Nahrungsmittel-, Getränke- und Pharmaindustrie einsetzt.

AS-i

Aktuator Sensor Interface. Bus-System für die unterste, binäre Feldebene.

ATEX

Atmosphère Explosible. ATEX umfasst die Richtlinien der Europäischen Union auf
dem Gebiet des Explosionsschutzes. Das ist zum einen die ATEX-Produktrichtlinie
94/9/EG, zum anderen die ATEX-Betriebsrichtlinie 1999/92/EG.

CCC

CCC (China Compulsory Certification) ist eine vorgeschriebene chinesische Zertifizierung für bestimmte Produkte, die in China in Verkehr gebracht werden. Welche
Produkte betroffen sind, wird in einem Katalog, der von chinesischen Behörden
erstellt wird, festgelegt.

cCSAus

Prüfung eines Produktes durch CSA nach geltenden Sicherheitsstandards in Canada
und USA.

CE

Conformité Européenne. Durch Anbringung der CE-Kennzeichnung bestätigt der
Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richtlinien entspricht.

cRUus

Prüfung von Komponenten durch UL nach geltenden Sicherheitsstandards in
Canada und USA. Komponenten können unter Beachtung der „Condition of
Acceptability“ im Endprodukt verwendet werden.

CSA

Canadian Standards Association. Eine nicht-staatliche kanadische Organisation, die
Normen und Standards setzt sowie Produkte auf ihre Sicherheit überprüft und zertifiziert. Sie ist mittlerweile weltweit tätig.

cULus

Prüfung eines Produktes durch UL nach geltenden Sicherheitsstandards in Canada
und USA.

DIBt (WHG)

Deutsches Institut für Bautechnik (Wasserhaushaltsgesetz). Das Wasserhaushaltsgesetz (WHG) bildet den Hauptteil des deutschen Wasserrechts. Es enthält Bestimmungen über den Schutz und die Nutzung von Oberflächengewässern und des
Grundwassers sowie Vorschriften über den Ausbau von Gewässern, die wasserwirtschaftliche Planung und den Hochwasserschutz.

10

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

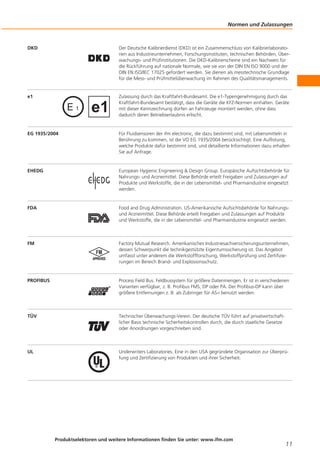

Normen und Zulassungen

DKD

Der Deutsche Kalibrierdienst (DKD) ist ein Zusammenschluss von Kalibrierlaboratorien aus Industrieunternehmen, Forschungsinstituten, technischen Behörden, Überwachungs- und Prüfinstitutionen. Die DKD-Kalibrierscheine sind ein Nachweis für
die Rückführung auf nationale Normale, wie sie von der DIN EN ISO 9000 und der
DIN EN ISO/IEC 17025 gefordert werden. Sie dienen als messtechnische Grundlage
für die Mess- und Prüfmittelüberwachung im Rahmen des Qualitätsmanagements.

e1

Zulassung durch das Kraftfahrt-Bundesamt. Die e1-Typengenehmigung durch das
Kraftfahrt-Bundesamt bestätigt, dass die Geräte die KFZ-Normen einhalten. Geräte
mit dieser Kennzeichnung dürfen an Fahrzeuge montiert werden, ohne dass
dadurch deren Betriebserlaubnis erlischt.

EG 1935/2004

Für Fluidsensoren der ifm electronic, die dazu bestimmt sind, mit Lebensmitteln in
Berührung zu kommen, ist die VO EG 1935/2004 berücksichtigt. Eine Auflistung,
welche Produkte dafür bestimmt sind, und detaillierte Informationen dazu erhalten
Sie auf Anfrage.

EHEDG

European Hygienic Engineering & Design Group. Europäische Aufsichtsbehörde für
Nahrungs- und Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf
Produkte und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt
werden.

FDA

Food and Drug Administration. US-Amerikanische Aufsichtsbehörde für Nahrungsund Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf Produkte
und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt werden.

FM

Factory Mutual Research. Amerikanisches Industriesachversicherungsunternehmen,
dessen Schwerpunkt die technikgestützte Eigentumssicherung ist. Das Angebot
umfasst unter anderem die Werkstoffforschung, Werkstoffprüfung und Zertifizierungen im Bereich Brand- und Explosionsschutz.

PROFIBUS

Process Field Bus. Feldbussystem für größere Datenmengen. Er ist in verschiedenen
Varianten verfügbar, z. B. Profibus FMS, DP oder PA. Der Profibus-DP kann über
größere Entfernungen z. B. als Zubringer für AS-i benutzt werden.

TÜV

Technischer Überwachungs-Verein. Der deutsche TÜV führt auf privatwirtschaftlicher Basis technische Sicherheitskontrollen durch, die durch staatliche Gesetze
oder Anordnungen vorgeschrieben sind.

UL

Underwriters Laboratories. Eine in den USA gegründete Organisation zur Überprüfung und Zertifizierung von Produkten und ihrer Sicherheit.

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

11

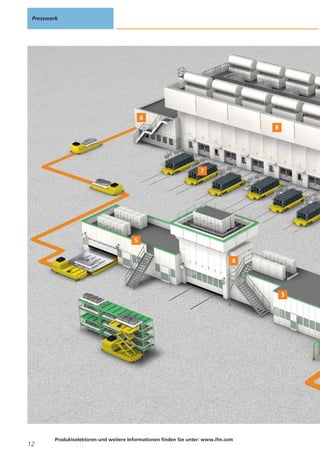

Presswerk

12

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

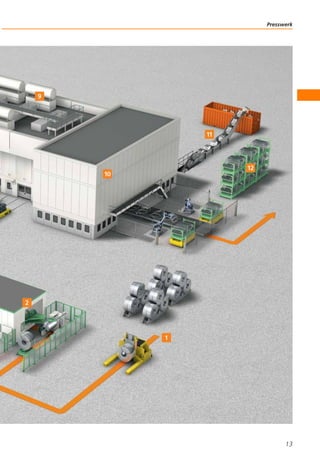

Presswerk

13

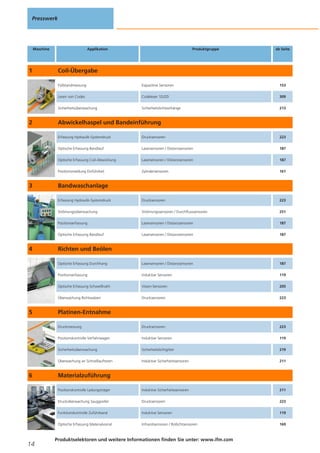

Presswerk

Maschine

1

Applikation

Produktgruppe

ab Seite

Coil-Übergabe
Füllstandmessung

153

Lesen von Codes

Codeleser 1D/2D

309

Sicherheitsüberwachung

2

Kapazitive Sensoren

Sicherheitslichtvorhänge

213

Abwickelhaspel und Bandeinführung
Erfassung Hydraulik-Systemdruck

187

Zylindersensoren

161

Drucksensoren

223

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

Positionserfassung

Lasersensoren / Distanzsensoren

187

Optische Erfassung Bandlauf

Lasersensoren / Distanzsensoren

187

Optische Erfassung Durchhang

Lasersensoren / Distanzsensoren

187

Positionserfassung

Induktive Sensoren

119

Optische Erfassung Schweißnaht

Vision-Sensoren

205

Überwachung Richtwalzen

Drucksensoren

223

Druckmessung

Drucksensoren

223

Positionskontrolle Verfahrwagen

Induktive Sensoren

119

Sicherheitsüberwachung

Sicherheitslichtgitter

219

Überwachung an Schnelllauftoren

Induktive Sicherheitssensoren

211

Positionskontrolle Ladungsträger

Induktive Sicherheitssensoren

211

Drucküberwachung Sauggreifer

Drucksensoren

223

Funktionskontrolle Zuführband

Induktive Sensoren

119

Optische Erfassung Materialvorrat

14

Lasersensoren / Distanzsensoren

Erfassung Hydraulik-Systemdruck

6

187

Positionsmeldung Einführkeil

5

Lasersensoren / Distanzsensoren

Optische Erfassung Coil-Abwicklung

4

223

Optische Erfassung Bandlauf

3

Drucksensoren

Infrarotsensoren / Rotlichtsensoren

169

Bandwaschanlage

Richten und Beölen

Platinen-Entnahme

Materialzuführung

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

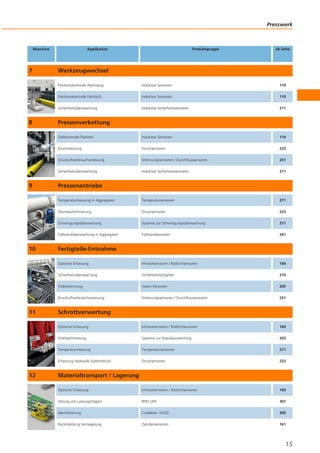

Presswerk

Maschine

7

Applikation

Produktgruppe

ab Seite

Werkzeugwechsel
Positionskontrolle Werkzeug

211

Induktive Sensoren

119

Drucksensoren

223

Druckluftverbrauchsmessung

Strömungssensoren / Durchflusssensoren

251

Sicherheitsüberwachung

Induktive Sicherheitssensoren

211

Temperaturmessung in Aggregaten

Temperatursensoren

271

Ölumlaufschmierung

Drucksensoren

223

Schwingungsüberwachung

Systeme zur Schwingungsüberwachung

311

Füllstandüberwachung in Aggregaten

Füllstandsensoren

261

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Sicherheitsüberwachung

Sicherheitslichtgitter

219

Teileerkennung

Vision-Sensoren

205

Druckluftverbrauchsmessung

Strömungssensoren / Durchflusssensoren

251

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Drehzahlmessung

Systeme zur Impulsauswertung

203

Temperaturmessung

Temperatursensoren

271

Erfassung Hydraulik-Systemdruck

12

Induktive Sicherheitssensoren

Druckmessung

11

119

Teilekontrolle Platinen

10

Induktive Sensoren

Sicherheitsüberwachung

9

119

Positionskontrolle Fahrtisch

8

Induktive Sensoren

Drucksensoren

223

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Ortung von Ladungsträgern

RFID UHF

307

Identifizierung

Codeleser 1D/2D

309

Rückmeldung Verriegelung

Zylindersensoren

161

Pressenverkettung

Pressenantriebe

Fertigteile-Entnahme

Schrottverwertung

Materialtransport / Lagerung

15
Presswerk

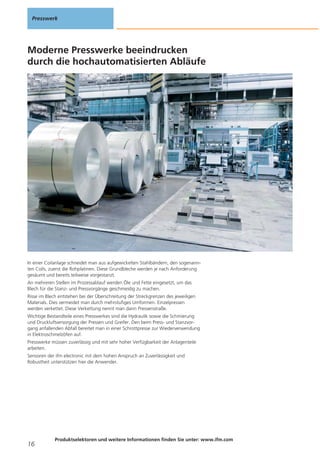

Moderne Presswerke beeindrucken
durch die hochautomatisierten Abläufe

In einer Coilanlage schneidet man aus aufgewickelten Stahlbändern, den sogenannten Coils, zuerst die Rohplatinen. Diese Grundbleche werden je nach Anforderung
gesäumt und bereits teilweise vorgestanzt.
An mehreren Stellen im Prozessablauf werden Öle und Fette eingesetzt, um das
Blech für die Stanz- und Pressvorgänge geschmeidig zu machen.
Risse im Blech entstehen bei der Überschreitung der Streckgrenzen des jeweiligen
Materials. Dies vermeidet man durch mehrstufiges Umformen. Einzelpressen
werden verkettet. Diese Verkettung nennt man dann Pressenstraße.
Wichtige Bestandteile eines Presswerkes sind die Hydraulik sowie die Schmierung
und Druckluftversorgung der Pressen und Greifer. Den beim Press- und Stanzvorgang anfallenden Abfall bereitet man in einer Schrottpresse zur Wiederverwendung
in Elektroschmelzöfen auf.
Presswerke müssen zuverlässig und mit sehr hoher Verfügbarkeit der Anlagenteile
arbeiten.
Sensoren der ifm electronic mit dem hohen Anspruch an Zuverlässigkeit und
Robustheit unterstützen hier die Anwender.

16

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Presswerk

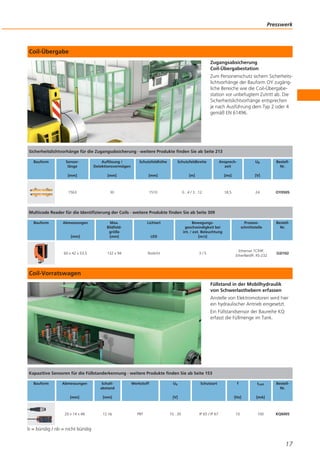

Coil-Übergabe
Zugangsabsicherung
Coil-Übergabestation
Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Coil-Übergabestation vor unbefugtem Zutritt ab. Die
Sicherheitslichtvorhänge entsprechen
je nach Ausführung dem Typ 2 oder 4
gemäß EN 61496.

Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1563

30

1510

0...4 / 3...12

18,5

24

BestellNr.

OY050S

Multicode Reader für die Identifizierung der Coils · weitere Produkte finden Sie ab Seite 309
Bauform

Abmessungen

Lichtart

[mm]

Max.
Bildfeldgröße
[mm]

LED

Bewegungsgeschwindigkeit bei
int. / ext. Beleuchtung
[m/s]

60 x 42 x 53,5

132 x 94

Rotlicht

3/5

Prozessschnittstelle

BestellNr.

Ethernet TCP/IP,
EtherNet/IP, RS-232

O2I102

Coil-Vorratswagen
Füllstand in der Mobilhydraulik
von Schwerlasthebern erfassen
Anstelle von Elektromotoren wird hier
ein hydraulischer Antrieb eingesetzt.
Ein Füllstandsensor der Baureihe KQ
erfasst die Füllmenge im Tank.

Kapazitive Sensoren für die Füllstanderkennung · weitere Produkte finden Sie ab Seite 153
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

20 x 14 x 48

12 nb

Werkstoff

Ub

Schutzart

PBT

10...30

IP 65 / IP 67

ILast

[Hz]

[V]

f

[mA]

10

100

BestellNr.

KQ6005

b = bündig / nb = nicht bündig

17
Presswerk

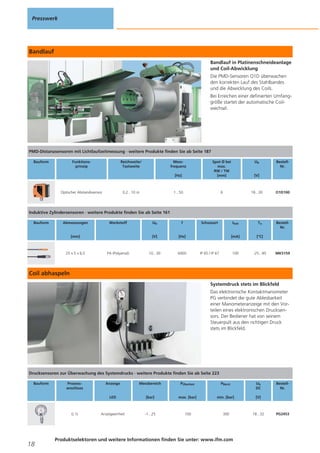

Bandlauf
Bandlauf in Platinenschneideanlage
und Coil-Abwicklung
Die PMD-Sensoren O1D überwachen
den korrekten Lauf des Stahlbandes
und die Abwicklung des Coils.
Bei Erreichen einer definierten Umfanggröße startet der automatische Coilwechsel.

PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

Reichweite/
Tastweite

[Hz]

Optischer Abstandssensor

Messfrequenz

[V]

1...50

0,2...10 m

Spot Ø bei
max.
RW / TW
[mm]

Ub

BestellNr.

6

18...30

O1D100

Ilast

Ta

BestellNr.

[mA]

[°C]

100

-25...85

Induktive Zylindersensoren · weitere Produkte finden Sie ab Seite 161
Bauform

Abmessungen

Werkstoff

25 x 5 x 6,5

PA (Polyamid)

f

[V]

[mm]

Ub

Schutzart

[Hz]

10...30

6000

IP 65 / IP 67

MK5159

Coil abhaspeln
Systemdruck stets im Blickfeld
Das elektronische Kontaktmanometer
PG verbindet die gute Ablesbarkeit
einer Manometeranzeige mit den Vorteilen eines elektronischen Drucksensors. Der Bediener hat von seinem
Steuerpult aus den richtigen Druck
stets im Blickfeld.

Drucksensoren zur Überwachung des Systemdrucks · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

18

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G½

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...25

100

300

18...32

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

PG2453
Presswerk

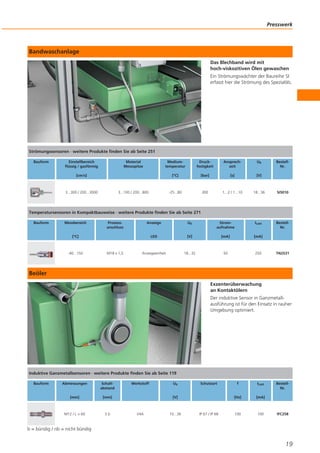

Bandwaschanlage
Das Blechband wird mit
hoch-viskozitiven Ölen gewaschen
Ein Strömungswächter der Baureihe SI
erfasst hier die Strömung des Spezialöls.

Strömungssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Einstellbereich
flüssig / gasförmig

Material
Messspitze

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

[°C]

[bar]

[s]

[V]

-25...80

300

1...2 / 1...10

18...36

SI5010

BestellNr.

[cm/s]

3...300 / 200...3000

3...100 / 200...800

BestellNr.

Temperatursensoren in Kompaktbauweise · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

Anzeige

Ub

Stromaufnahme

ILast

LED

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

[°C]

-40...150

M18 x 1,5

TN2531

Beöler
Exzenterüberwachung
an Kontaktölern
Der induktive Sensor in Ganzmetallausführung ist für den Einsatz in rauher
Umgebung optimiert.

Induktive Ganzmetallsensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M12 / L = 60

3b

Werkstoff

Ub

Schutzart

V4A

10...36

IP 67 / IP 68

ILast

[Hz]

[V]

f

[mA]

100

100

BestellNr.

IFC258

b = bündig / nb = nicht bündig

19
Presswerk

Schlaufengrube
Durchhangsteuerung mit PMDLichtlaufzeitsensoren
Die Distanzsensoren O1D messen
kontinuierlich den Durchhang der
Bandschlaufe.

PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

Reichweite/
Tastweite

[Hz]

Optischer Abstandssensor

Messfrequenz

[V]

1...50

0,2...10 m

Spot Ø bei
max.
RW / TW
[mm]

Ub

6

18...30

BestellNr.

O1D100

Richtmaschine
Analoge Drucksensoren
zur Steuerung der Richtwalzen
Das Blechband durchläuft mehrere
Richtwalzen um die Biegespannung zu
eliminieren. Über die Analogwerte
erhält die Steuerung Rückmeldungen
zur Weiterverarbeitung.

Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...25

100

350

18...32

BestellNr.

PN2023

Optische Distanzsensoren für die Erfassung des Blechbandes · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

[Hz]

Optischer Abstandssensor

20

Reichweite/
Tastweite

0,2...10 m

Messfrequenz

Spot Ø bei
max.
RW / TW
[mm]

[V]

1...50

6

18...30

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

Ub

BestellNr.

O1D100
Presswerk

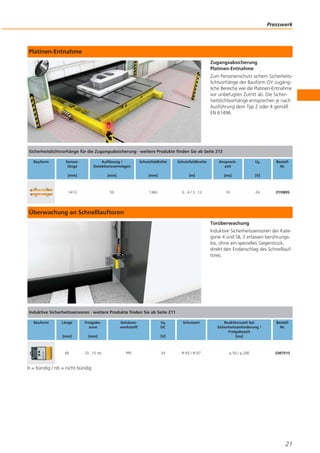

Platinen-Entnahme
Zugangsabsicherung
Platinen-Entnahme
Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Platinen-Entnahme
vor unbefugten Zutritt ab. Die Sicherheitslichtvorhänge entsprechen je nach
Ausführung dem Typ 2 oder 4 gemäß
EN 61496.

Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1413

50

1360

0...4 / 3...12

10

24

BestellNr.

OY089S

Überwachung an Schnelllauftoren
Torüberwachung
Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück,
direkt den Endanschlag des Schnelllauftores.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

66

10...15 nb

Gehäusewerkstoff

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤ 50 / ≤ 200

GM701S

[V]

PPE

24

b = bündig / nb = nicht bündig

21
Presswerk

Ladungsträger
Positionskontrolle
von Ladungsträgern

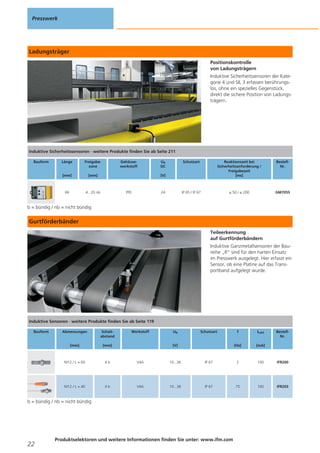

Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück,
direkt die sichere Position von Ladungsträgern.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

66

Gehäusewerkstoff

4...20 nb

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤ 50 / ≤ 200

GM705S

[V]

PPE

24

b = bündig / nb = nicht bündig

Gurtförderbänder
Teileerkennung
auf Gurtförderbändern
Induktive Ganzmetallsensoren der Baureihe „R“ sind für den harten Einsatz
im Presswerk ausgelegt. Hier erfasst ein
Sensor, ob eine Platine auf das Transportband aufgelegt wurde.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

Werkstoff

Ub

[mm]

[mm]

M12 / L = 60

4b

V4A

10...36

M12 / L = 40

4b

V4A

10...36

Schutzart

f

ILast

[Hz]

[mA]

IP 67

2

100

IFR200

IP 67

75

100

IFR203

[V]

b = bündig / nb = nicht bündig

22

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.
Presswerk

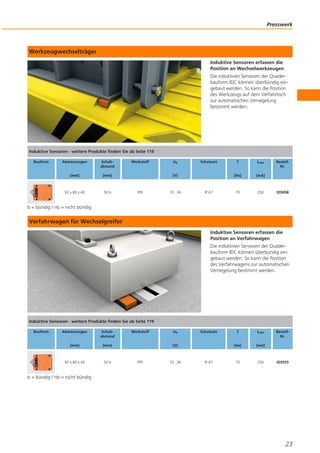

Werkzeugwechselträger
Induktive Sensoren erfassen die
Position an Wechselwerkzeugen
Die induktiven Sensoren der Quaderbauform IDC können überbündig eingebaut werden. So kann die Position
des Werkzeugs auf dem Verfahrtisch
zur automatischen Verriegelung
bestimmt werden.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

92 x 80 x 40

50 b

Werkstoff

Ub

Schutzart

PPE

10...36

IP 67

ILast

[Hz]

[V]

f

[mA]

70

250

BestellNr.

ID5058

b = bündig / nb = nicht bündig

Verfahrwagen für Wechselgreifer
Induktive Sensoren erfassen die
Position an Verfahrwagen
Die induktiven Sensoren der Quaderbauform IDC können überbündig eingebaut werden. So kann die Position
des Verfahrwagens zur automatischen
Verriegelung bestimmt werden.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

92 x 80 x 40

50 b

Werkstoff

Ub

Schutzart

PPE

10...36

IP 67

ILast

[Hz]

[V]

f

[mA]

70

250

BestellNr.

ID5055

b = bündig / nb = nicht bündig

23
Presswerk

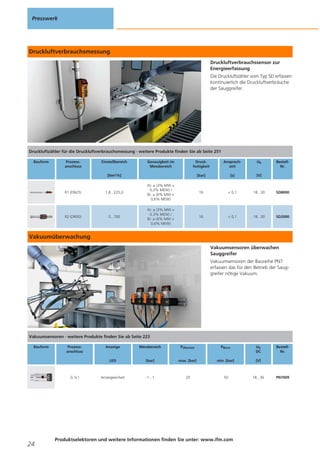

Druckluftverbrauchsmessung
Druckluftverbrauchssensor zur
Energieerfassung
Die Druckluftzähler vom Typ SD erfassen
kontinuierlich die Druckluftverbräuche
der Sauggreifer.

Druckluftzähler für die Druckluftverbrauchsmessung · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

Druckfestigkeit

Ansprechzeit

Ub

[bar]

[s]

[V]

[Nm3/h]

BestellNr.

R1 (DN25)

1,8...225,0

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

16

< 0,1

18...30

SD8000

R2 (DN50)

5...700

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

16

< 0,1

18...30

SD2000

Vakuumüberwachung
Vakuumsensoren überwachen
Sauggreifer
Vakuumsensoren der Baureihe PN7
erfassen das für den Betrieb der Sauggreifer nötige Vakuum.

Vakuumsensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

24

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...1

20

50

18...36

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

PN7009
Presswerk

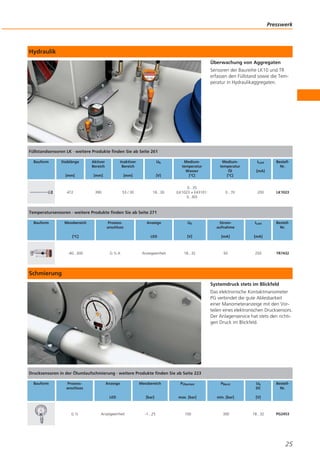

Hydraulik
Überwachung von Aggregaten
Sensoren der Baureihe LK10 und TR
erfassen den Füllstand sowie die Temperatur in Hydraulikaggregaten.

Füllstandsensoren LK · weitere Produkte finden Sie ab Seite 261
Bauform

Stablänge

Aktiver
Bereich

Inaktiver
Bereich

Ub

[mm]

[mm]

[mm]

[V]

472

390

53 / 30

18...30

Mediumtemperatur
Wasser
[°C]

Mediumtemperatur
Öl
[°C]

0...35
(LK1023 + E43101:
0...60)

0...70

ILast

BestellNr.

[mA]

200

LK1023

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...300

G½A

Ub

Stromaufnahme

ILast

LED

[°C]

Anzeige

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

BestellNr.

TR7432

Schmierung
Systemdruck stets im Blickfeld
Das elektronische Kontaktmanometer
PG verbindet die gute Ablesbarkeit
einer Manometeranzeige mit den Vorteilen eines elektronischen Drucksensors.
Der Anlagenservice hat stets den richtigen Druck im Blickfeld.

Drucksensoren in der Ölumlaufschmierung · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G½

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...25

100

300

18...32

BestellNr.

PG2453

25
Presswerk

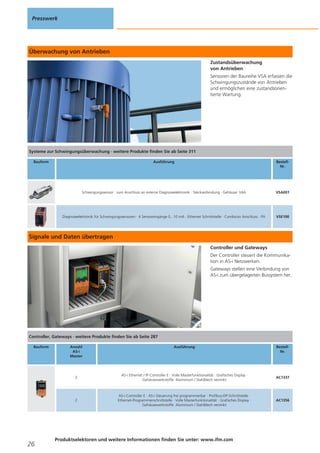

Überwachung von Antrieben
Zustandsüberwachung
von Antrieben
Sensoren der Baureihe VSA erfassen die
Schwingungszustände von Antrieben
und ermöglichen eine zustandsorientierte Wartung.

Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311
Bauform

Ausführung

BestellNr.

Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A

VSA001

Diagnoseelektronik für Schwingungssensoren · 4 Sensoreingänge 0...10 mA · Ethernet Schnittstelle · Combicon Anschluss · PA

VSE100

Signale und Daten übertragen
Controller und Gateways
Der Controller steuert die Kommunikation in AS-i Netzwerken.
Gateways stellen eine Verbindung von
AS-i zum übergelagerten Bussystem her.

Controller, Gateways · weitere Produkte finden Sie ab Seite 287
Bauform

Anzahl
AS-i
Master

Ausführung

BestellNr.

2

AC1337

2

26

AS-i Ethernet / IP-Controller E · Volle Masterfunktionalität · Grafisches Display ·
Gehäusewerkstoffe: Aluminium / Stahlblech verzinkt

AS-i Controller E · AS-i Steuerung frei programmierbar · Profibus-DP-Schnittstelle ·
Ethernet-Programmierschnittstelle · Volle Masterfunktionalität · Grafisches Display ·
Gehäusewerkstoffe: Aluminium / Stahlblech verzinkt

AC1356

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Presswerk

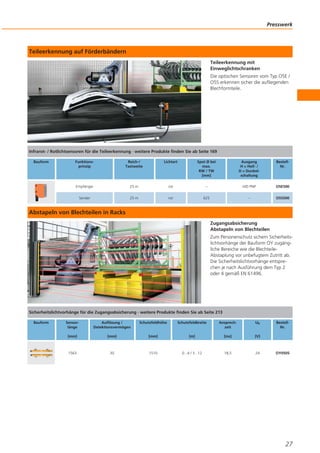

Teileerkennung auf Förderbändern
Teileerkennung mit
Einweglichtschranken
Die optischen Sensoren vom Typ O5E /
O5S erkennen sicher die aufliegenden
Blechformteile.

Infrarot- / Rotlichtsensoren für die Teileerkennung · weitere Produkte finden Sie ab Seite 169
Bauform

Funktionsprinzip

Reich-/
Tastweite

Lichtart

Spot Ø bei
max.
RW / TW
[mm]

Ausgang
H = Hell- /
D = Dunkelschaltung

BestellNr.

Empfänger

25 m

rot

–

H/D PNP

O5E500

Sender

25 m

rot

625

–

O5S500

Abstapeln von Blechteilen in Racks
Zugangsabsicherung
Abstapeln von Blechteilen
Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die BlechteileAbstaplung vor unbefugtem Zutritt ab.
Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2
oder 4 gemäß EN 61496.

Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1563

30

1510

0...4 / 3...12

18,5

24

BestellNr.

OY050S

27
Presswerk

Schrottpresse
Aus losen Teilen
werden Schrottballen
Die Reststücke der Platinen werden in
einer Presse mit Hochdruck zu Schrottballen verdichtet.

Drucksensoren Baureihe PN7 bis 600 bar · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

0...600

800

1200

18...36

BestellNr.

PN7060

Schrottförderer - Bandlaufüberwachung
Abtransport der Schrottballen
Der kompakte Drehzahlwächter DIA
erfasst die Impulse der Antriebswelle
des Förderbandes.

Drehzahlwächter Compact zur Förderbandkontrolle · weitere Produkte finden Sie ab Seite 203
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M30 / L = 82

10 b

Elektrische
Ausführung

Einstellbereich

Anlaufüberbrückung

[V]

DC PNP

Ub

[Imp. / min.]

[s]

10...36 DC

5...300

15

b = bündig / nb = nicht bündig

28

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

DI5009
Presswerk

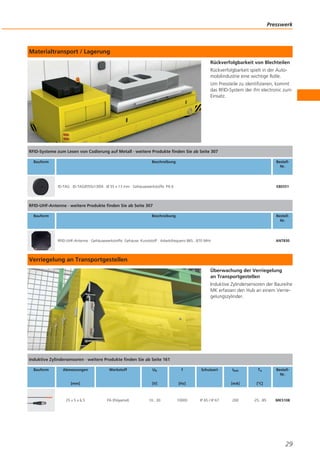

Materialtransport / Lagerung
Rückverfolgbarkeit von Blechteilen
Rückverfolgbarkeit spielt in der Automobilindustrie eine wichtige Rolle.
Um Pressteile zu identifizieren, kommt
das RFID-System der ifm electronic zum
Einsatz.

RFID-Systeme zum Lesen von Codierung auf Metall · weitere Produkte finden Sie ab Seite 307
Bauform

Beschreibung

BestellNr.

ID-TAG · ID-TAG/D55x13/04 · Ø 55 x 13 mm · Gehäusewerkstoffe: PA 6

E80351

RFID-UHF-Antenne · weitere Produkte finden Sie ab Seite 307
Bauform

Beschreibung

BestellNr.

RFID-UHF-Antenne · Gehäusewerkstoffe: Gehäuse: Kunststoff · Arbeitsfrequenz 865...870 MHz

ANT830

Verriegelung an Transportgestellen
Überwachung der Verriegelung
an Transportgestellen
Induktive Zylindersensoren der Baureihe
MK erfassen den Hub an einem Verriegelungszylinder.

Induktive Zylindersensoren · weitere Produkte finden Sie ab Seite 161
Bauform

Abmessungen

Werkstoff

25 x 5 x 6,5

PA (Polyamid)

f

[V]

[mm]

Ub

[Hz]

10...30

10000

Schutzart

Ta

[mA]

IP 65 / IP 67

Ilast

[°C]

200

-25...85

BestellNr.

MK5108

29

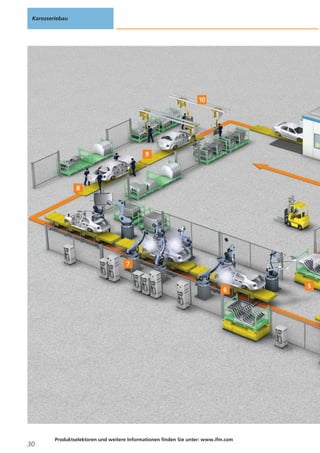

Karosseriebau

30

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Karosseriebau

31
Karosseriebau

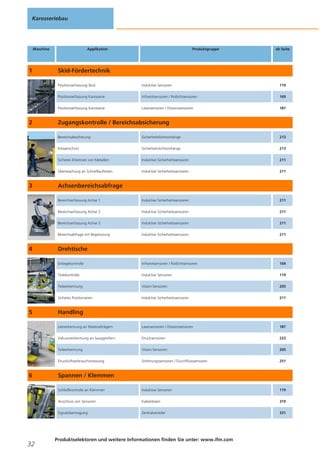

Maschine

1

Applikation

Produktgruppe

ab Seite

Skid-Fördertechnik
Positionserfassung Skid

119

Positionserfassung Karosserie

Infrarotsensoren / Rotlichtsensoren

169

Positionserfassung Karosserie

2

Induktive Sensoren

Lasersensoren / Distanzsensoren

187

Zugangskontrolle / Bereichsabsicherung
Bereichsabsicherung

211

Induktive Sicherheitssensoren

211

Induktive Sicherheitssensoren

211

Bereichserfassung Achse 2

Induktive Sicherheitssensoren

211

Bereichserfassung Achse 3

Induktive Sicherheitssensoren

211

Bereichsabfrage mit Begrenzung

Induktive Sicherheitssensoren

211

Einlegekontrolle

Infrarotsensoren / Rotlichtsensoren

169

Teilekontrolle

Induktive Sensoren

119

Teileerkennung

Vision-Sensoren

205

Sicheres Positionieren

Induktive Sicherheitssensoren

211

Leererkennung an Materialträgern

Lasersensoren / Distanzsensoren

187

Vakuumerkennung an Sauggreifern

Drucksensoren

223

Teileerkennung

Vision-Sensoren

205

Druckluftverbrauchsmessung

Strömungssensoren / Durchflusssensoren

251

Schließkontrolle an Klemmen

Induktive Sensoren

119

Anschluss von Sensoren

Kabeldosen

319

Signalübertragung

32

Induktive Sicherheitssensoren

Bereichserfassung Achse 1

6

213

Überwachung an Schnelllauftoren

5

Sicherheitslichtvorhänge

Sicheres Erkennen von Metallen

4

213

Körperschutz

3

Sicherheitslichtvorhänge

Zentralverteiler

331

Achsenbereichsabfrage

Drehtische

Handling

Spannen / Klemmen

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

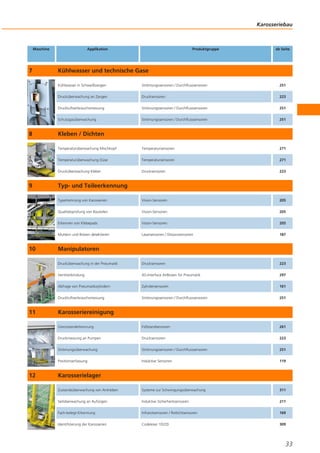

Karosseriebau

Maschine

7

Applikation

Produktgruppe

ab Seite

Kühlwasser und technische Gase
Kühlwasser in Schweißzangen

251

Strömungssensoren / Durchflusssensoren

251

Temperatursensoren

271

Temperaturüberwachung Düse

Temperatursensoren

271

Drucküberwachung Kleber

Drucksensoren

223

Typerkennung von Karosserien

Vision-Sensoren

205

Qualitätsprüfung von Bauteilen

Vision-Sensoren

205

Erkennen von Klebepads

Vision-Sensoren

205

Muttern und Bolzen detektieren

Lasersensoren / Distanzsensoren

187

Drucküberwachung in der Pneumatik

Drucksensoren

223

Ventilanbindung

AS-Interface AirBoxen für Pneumatik

297

Abfrage von Pneumatikzylindern

Zylindersensoren

161

Druckluftverbrauchsmessung

Strömungssensoren / Durchflusssensoren

251

Grenzstanderkennung

Füllstandsensoren

261

Druckmessung an Pumpen

Drucksensoren

223

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

Positionserfassung

12

Strömungssensoren / Durchflusssensoren

Temperaturüberwachung Mischkopf

11

223

Schutzgasüberwachung

10

Drucksensoren

Druckluftverbrauchsmessung

9

251

Drucküberwachung an Zangen

8

Strömungssensoren / Durchflusssensoren

Induktive Sensoren

119

Zustandsüberwachung von Antrieben

Systeme zur Schwingungsüberwachung

311

Seilüberwachung an Aufzügen

Induktive Sicherheitssensoren

211

Fach-belegt-Erkennung

Infrarotsensoren / Rotlichtsensoren

169

Identifizierung der Karosserien

Codeleser 1D/2D

309

Kleben / Dichten

Typ- und Teileerkennung

Manipulatoren

Karosseriereinigung

Karosserielager

33
Karosseriebau

Zuverlässigkeit von Sensoren
erhöht die Anlagenverfügbarkeit

Im Karosseriebau werden bis zu 200 Einzelteile und Baugruppen zu einer selbsttragenden Karosse zusammengesetzt.
Neben dem etablierten Widerstandschweißen, besser als „Punktschweißen“
bekannt, sind bedingt durch den Materialmix mehrere Fügeverfahren im Einsatz.
Für Leichtbaumaterialien wie Aluminium und Magnesium eignen sich daher eher
Fügeverfahren wie Laserschweißen, Bördeln oder Clinchen (Durchsatzfügen).
Mittlerweile gibt es auch geeignete Klebstoffe. Diese Kleber übernehmen dann
teils auch die Geräuschdämmung bzw. die Abdichtung von Nähten und Fugen.
Die Anforderung an die Zuverlässigkeit und Verfügbarkeit der Anlagen ist im Karosseriebau sehr hoch, da der Materialfluss in der nachgeschalteten Lackierung nicht
abreißen darf.
Sensoren der ifm electronic mit dem hohen Anspruch an Zuverlässigkeit und
Robustheit helfen hier, diese Ziele nachhaltig zu erreichen.

34

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Karosseriebau

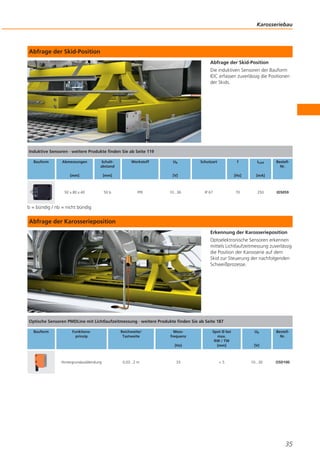

Abfrage der Skid-Position
Abfrage der Skid-Position
Die induktiven Sensoren der Bauform
IDC erfassen zuverlässig die Positionen
der Skids.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

92 x 80 x 40

50 b

Werkstoff

Ub

Schutzart

f

[Hz]

PPE

10...36

IP 67

[mA]

70

[V]

ILast

250

BestellNr.

ID5059

b = bündig / nb = nicht bündig

Abfrage der Karosserieposition
Erkennung der Karosserieposition
Optoelektronische Sensoren erkennen
mittels Lichtlaufzeitmessung zuverlässig
die Position der Karosserie auf dem
Skid zur Steuerung der nachfolgenden
Schweißprozesse.

Optische Sensoren PMDLine mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

[Hz]

Hintergrundausblendung

Reichweite/
Tastweite

0,03...2 m

Messfrequenz

Spot Ø bei
max.
RW / TW
[mm]

Ub

[V]

33

<5

10...30

BestellNr.

O5D100

35
Karosseriebau

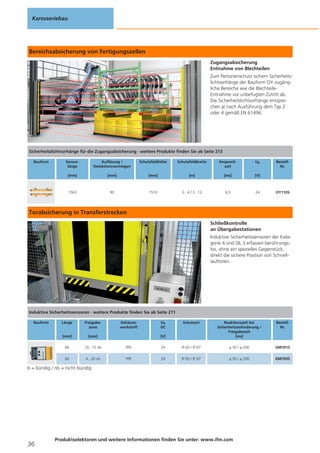

Bereichsabsicherung von Fertigungszellen
Zugangsabsicherung
Entnahme von Blechteilen
Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die BlechteileEntnahme vor unbefugten Zutritt ab.
Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2
oder 4 gemäß EN 61496.

Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1563

90

1510

0...4 / 3...12

6,5

24

BestellNr.

OY110S

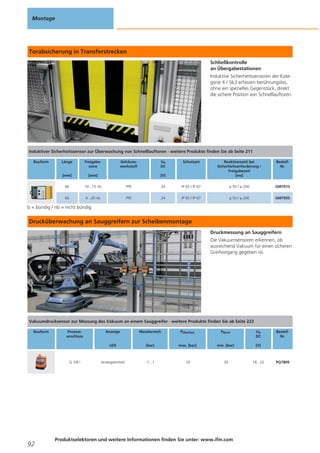

Torabsicherung in Transferstrecken
Schließkontrolle
an Übergabestationen
Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück,
direkt die sichere Position von Schnelllauftoren.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

Gehäusewerkstoff

[mm]

[mm]

66

10...15 nb

PPE

66

4...20 nb

PPE

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

24

IP 65 / IP 67

≤ 50 / ≤ 200

GM701S

24

IP 65 / IP 67

≤ 50 / ≤ 200

GM705S

[V]

b = bündig / nb = nicht bündig

36

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Karosseriebau

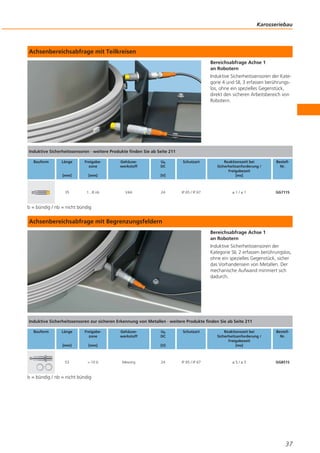

Achsenbereichsabfrage mit Teilkreisen
Bereichsabfrage Achse 1
an Robotern
Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück,
direkt den sicheren Arbeitsbereich von
Robotern.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

35

1...8 nb

Gehäusewerkstoff

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤1/≤1

GG711S

[V]

V4A

24

b = bündig / nb = nicht bündig

Achsenbereichsabfrage mit Begrenzungsfeldern
Bereichsabfrage Achse 1
an Robotern
Induktive Sicherheitssensoren der
Kategorie SIL 2 erfassen berührungslos,
ohne ein spezielles Gegenstück, sicher
das Vorhandensein von Metallen. Der
mechanische Aufwand minmiert sich
dadurch.

Induktive Sicherheitssensoren zur sicheren Erkennung von Metallen · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

53

> 10 b

Gehäusewerkstoff

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤5/≤5

GG851S

[V]

Messing

24

b = bündig / nb = nicht bündig

37
Karosseriebau

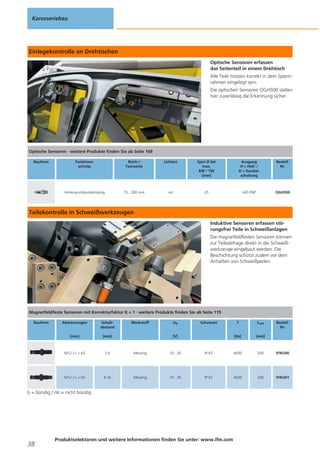

Einlegekontrolle an Drehtischen
Optische Sensoren erfassen
das Seitenteil in einem Drehtisch
Alle Teile müssen korrekt in dem Spannrahmen eingelegt sein.
Die optischen Sensoren OGH500 stellen
hier zuverlässig die Erkennung sicher.

Optische Sensoren · weitere Produkte finden Sie ab Seite 169
Bauform

Funktionsprinzip

Reich-/
Tastweite

Lichtart

Spot Ø bei
max.
RW / TW
[mm]

Ausgang
H = Hell- /
D = Dunkelschaltung

BestellNr.

Hintergrundausblendung

15...300 mm

rot

25

H/D PNP

OGH500

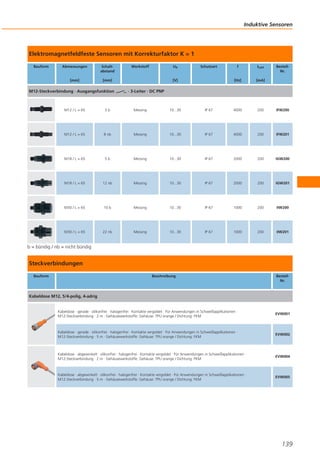

Teilekontrolle in Schweißwerkzeugen
Induktive Sensoren erfassen störungsfrei Teile in Schweißanlagen
Die magnetfeldfesten Sensoren können
zur Teileabfrage direkt in die Schweißwerkzeuge eingebaut werden. Die
Beschichtung schützt zudem vor dem
Anhaften von Schweißperlen.

Magnetfeldfeste Sensoren mit Korrekturfaktor K = 1 · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

Werkstoff

Ub

[mm]

[mm]

M12 / L = 65

3b

Messing

10...30

M12 / L = 65

8 nb

Messing

10...30

Schutzart

f

ILast

[Hz]

[mA]

IP 67

4000

200

IFW200

IP 67

4000

200

IFW201

[V]

b = bündig / nb = nicht bündig

38

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.
Karosseriebau

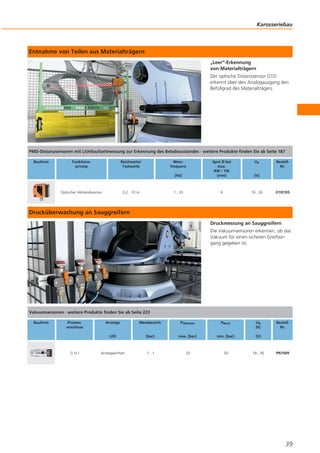

Entnahme von Teilen aus Materialträgern
„Leer“-Erkennung
von Materialträgern
Der optische Distanzsensor O1D
erkennt über den Analogausgang den
Befüllgrad des Materialträgers.

PMD-Distanzsensoren mit Lichtlaufzeitmessung zur Erkennung des Beladezustandes · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

Reichweite/
Tastweite

[Hz]

Optischer Abstandssensor

Messfrequenz

[V]

1...33

0,2...10 m

Spot Ø bei
max.
RW / TW
[mm]

Ub

6

18...30

BestellNr.

O1D105

Drucküberwachung an Sauggreifern
Druckmessung an Sauggreifern
Die Vakuumsensoren erkennen, ob das
Vakuum für einen sicheren Greifvorgang gegeben ist.

Vakuumsensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...1

20

50

18...36

BestellNr.

PN7009

39
Karosseriebau

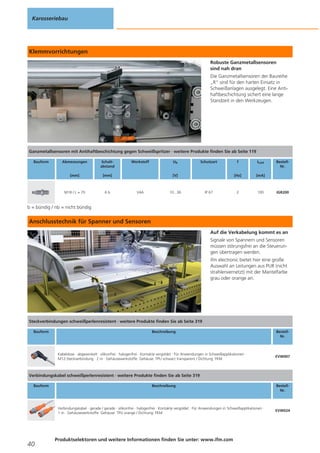

Klemmvorrichtungen
Robuste Ganzmetallsensoren
sind nah dran
Die Ganzmetallsensoren der Baureihe
„R“ sind für den harten Einsatz in
Schweißanlagen ausgelegt. Eine Antihaftbeschichtung sichert eine lange
Standzeit in den Werkzeugen.

Ganzmetallsensoren mit Antihaftbeschichtung gegen Schweißspritzer · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M18 / L = 70

6b

Werkstoff

Ub

Schutzart

V4A

10...36

IP 67

ILast

[Hz]

[V]

f

[mA]

2

100

BestellNr.

IGR200

b = bündig / nb = nicht bündig

Anschlusstechnik für Spanner und Sensoren
Auf die Verkabelung kommt es an
Signale von Spannern und Sensoren
müssen störungsfrei an die Steuerungen übertragen werden.
ifm electronic bietet hier eine große
Auswahl an Leitungen aus PUR (nicht
strahlenvernetzt) mit der Mantelfarbe
grau oder orange an.

Steckverbindungen schweißperlenresistent · weitere Produkte finden Sie ab Seite 319
Bauform

Beschreibung

Kabeldose · abgewinkelt · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen ·
M12-Steckverbindung · 2 m · Gehäusewerkstoffe: Gehäuse: TPU schwarz transparent / Dichtung: FKM

BestellNr.

EVW007

Verbindungskabel schweißperlenresistent · weitere Produkte finden Sie ab Seite 319
Bauform

Beschreibung

Verbindungskabel · gerade / gerade · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen ·
1 m · Gehäusewerkstoffe: Gehäuse: TPU orange / Dichtung: FKM

40

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

EVW024

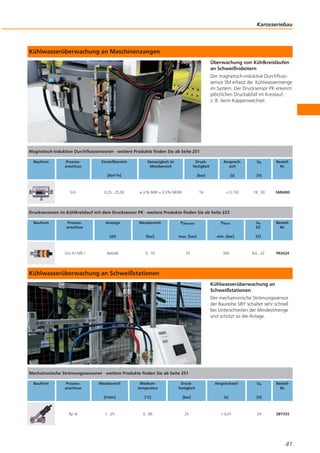

Karosseriebau

Kühlwasserüberwachung an Maschinenzangen
Überwachung von Kühlkreisläufen
an Schweißrobotern
Der magnetisch-induktive Durchflusssensor SM erfasst die Kühlwassermenge
im System. Der Drucksensor PK erkennt
plötzlichen Druckabfall im Kreislauf,
z. B. beim Kappenwechsel.

Magnetisch-induktive Durchflusssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

Druckfestigkeit

Ansprechzeit

Ub

[bar]

[s]

[V]

16

< 0,150

19...30

SM6000

BestellNr.

[Nm3/h]

G½

0,25...25,00

± (2% MW + 0,5% MEW)

BestellNr.

Drucksensoren im Kühlkreislauf mit dem Drucksensor PK · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼ A / M5 I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Betrieb

0...10

25

300

9,6...32

PK6524

Kühlwasserüberwachung an Schweißstationen
Kühlwasserüberwachung an
Schweißstationen
Der mechatronische Strömungssensor
der Baureihe SBY schaltet sehr schnell
bei Unterschreiten der Mindestmenge
und schützt so die Anlage.

Mechatronische Strömungssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

[l/min]

Rp ¾

Messbereich

[°C]

[bar]

[s]

[V]

1...25

0...85

25

< 0,01

24

BestellNr.

SBY333

41
Karosseriebau

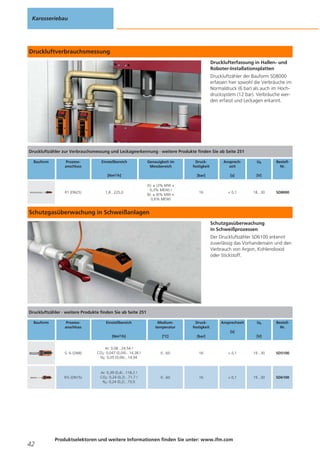

Druckluftverbrauchsmessung
Drucklufterfassung in Hallen- und
Roboter-Installationsplatten
Druckluftzähler der Bauform SD8000
erfassen hier sowohl die Verbräuche im
Normaldruck (6 bar) als auch im Hochdrucksystem (12 bar). Verbräuche werden erfasst und Leckagen erkannt.

Druckluftzähler zur Verbrauchsmessung und Leckageerkennung · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

R1 (DN25)

1,8...225,0

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

Ansprechzeit

Ub

[bar]

[Nm3/h]

Druckfestigkeit

[s]

[V]

16

< 0,1

18...30

BestellNr.

SD8000

Schutzgasüberwachung in Schweißanlagen
Schutzgasüberwachung
in Schweißprozessen
Der Druckluftzähler SD6100 erkennt
zuverlässig das Vorhandensein und den
Verbrauch von Argon, Kohlendioxid
oder Stickstoff.

Druckluftzähler · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

BestellNr.

[Nm3/h]

[°C]

[bar]

G ¼ (DN8)

Ar: 0,08...24,54 /
CO2: 0,047 (0,04)...14,38 /
N2: 0,05 (0,06)...14,94

0...60

16

< 0,1

19...30

SD5100

R½ (DN15)

Ar: 0,39 (0,4)...118,2 /
CO2: 0,24 (0,2)...71,7 /
N2: 0,24 (0,2)...73,0

0...60

16

< 0,1

19...30

SD6100

[s]

42

[V]

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Karosseriebau

Kleben von Karosserieteilen
Temperaturüberwachung
Mischkopf
Die Temperatur der Kleberkomponenten darf definierte Werte nicht unterschreiten. Der Temperatursensor TN
gibt die analogen Signale an die Pumpensteuerung weiter.

Kompakte Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...150

Ub

Ansprechdynamik
T05 / T09

[mm]

[°C]

Einbaulänge

[V]

[s]

45

18...32

1/3

M18 x 1,5

BestellNr.

TN2531

Abdichten von Nähten
Aufbringung von flüssigem PVC
Zur Verbesserung der Fahrzeugakustik
und des Korrosionsschutzes wird
flüssiges PVC an Falz- und Bördelkanten
aufgebracht.
Der Temperatursensor TR2432 erkennt
die richtige Temperatur und meldet
Störungen umgehend.
Der richtige Pumpendruck wird mittels
analogem Drucksensor geregelt.

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...300

G½A

Ub

Stromaufnahme

ILast

LED

[°C]

Anzeige

BestellNr.

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

TR2432

BestellNr.

Drucksensoren mit analogem Ausgang zur Pumpensteuerung · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

0...250

400

850

18...36

PN3001

43
Karosseriebau

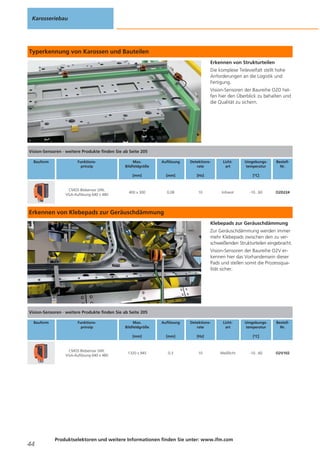

Typerkennung von Karossen und Bauteilen
Erkennen von Strukturteilen
Die komplexe Teilevielfalt stellt hohe
Anforderungen an die Logistik und
Fertigung.
Vision-Sensoren der Baureihe O2D helfen hier den Überblick zu behalten und
die Qualität zu sichern.

Vision-Sensoren · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

Auflösung

Detektionsrate

[mm]

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Max.
Bildfeldgröße

[mm]

[Hz]

400 x 300

0,08

10

Lichtart

Umgebungstemperatur

BestellNr.

[°C]

Infrarot

-10...60

O2D224

Erkennen von Klebepads zur Geräuschdämmung
Klebepads zur Geräuschdämmung
Zur Geräuschdämmung werden immer
mehr Klebepads zwischen den zu verschweißenden Strukturteilen eingebracht.
Vision-Sensoren der Baureihe O2V erkennen hier das Vorhandensein dieser
Pads und stellen somit die Prozessqualität sicher.

Vision-Sensoren · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

44

Auflösung

Detektionsrate

[mm]

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Max.
Bildfeldgröße

[mm]

[Hz]

1320 x 945

0,3

10

Lichtart

Umgebungstemperatur

BestellNr.

[°C]

Weißlicht

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

-10...60

O2V102
Karosseriebau

Manipulatoren für die Montage von Anbauteilen
Manipulatoren unterstützen
die Werker in der Montage
Schwere Lasten und komplexe Bauteile
werden mittels sogenannten Manipulatoren gehoben und verbaut.
Ein Drucksensor vom Typ PK überwacht
hier den korrekten Arbeitsdruck in der
Druckluftversorgung.

Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼ A / M5 I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Betrieb

0...10

25

300

9,6...32

BestellNr.

PK6524

Ventilanbindung über AS-i Airboxen
AS-i Airboxen minimieren den
Schaltungsaufwand
Die Bewegungen von Zylindern müssen
abgefragt werden. Gleichzeitig wird die
Druckluft an den Zylindern benötigt.
Die AS-i Airboxen der ifm electronic
stellen hier eine Verbindung zwischen
kompakten Ventilen und digitalen Rückmeldeeingängen dar.

AS-i Airboxen · weitere Produkte finden Sie ab Seite 297
Bauform

Ausführung

AS-i AirBox · 5/2-Wege bistabil überschneidungsfreies Schieberventil · Flachkabelausrichtung in drei Richtungen möglich · AS-i
Flachkabel direkt kontaktierbar · Version 2.11 und 3.0 mit erweitertem Adressmodus · Adressierbuchse · PA / POM

BestellNr.

AC5253

45

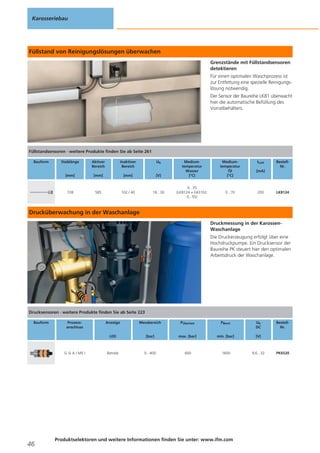

Karosseriebau

Füllstand von Reinigungslösungen überwachen
Grenzstände mit Füllstandsensoren
detektieren
Für einen optimalen Waschprozess ist
zur Entfettung eine spezielle Reinigungslösung notwendig.
Der Sensor der Baureihe LK81 überwacht
hier die automatische Befüllung des
Vorratbehälters.

Füllstandsensoren · weitere Produkte finden Sie ab Seite 261
Bauform

Stablänge

Aktiver
Bereich

Inaktiver
Bereich

Ub

[mm]

[mm]

[mm]

[V]

728

585

102 / 40

18...30

Mediumtemperatur
Wasser
[°C]

Mediumtemperatur
Öl
[°C]

0...35
(LK8124 + E43102:
0...55)

0...70

ILast

BestellNr.

[mA]

200

LK8124

Drucküberwachung in der Waschanlage
Druckmessung in der KarossenWaschanlage
Die Druckerzeugung erfolgt über eine
Hochdruckpumpe. Ein Drucksensor der
Baureihe PK steuert hier den optimalen
Arbeitsdruck der Waschanlage.

Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

46

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G ¼ A / M5 I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Betrieb

0...400

600

1600

9,6...32

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

PK6520
Karosseriebau

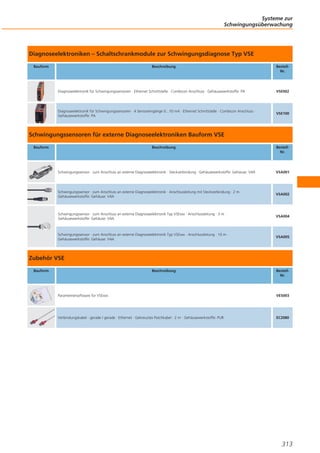

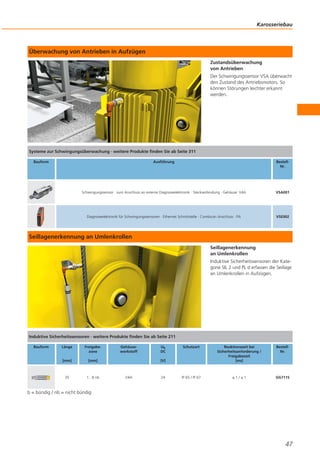

Überwachung von Antrieben in Aufzügen
Zustandsüberwachung
von Antrieben
Der Schwingungssensor VSA überwacht
den Zustand des Antriebsmotors. So
können Störungen leichter erkannt
werden.

Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311
Bauform

Ausführung

BestellNr.

Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A

VSA001

Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA

VSE002

Seillagenerkennung an Umlenkrollen
Seillagenerkennung
an Umlenkrollen
Induktive Sicherheitssensoren der Kategorie SIL 2 und PL d erfassen die Seillage
an Umlenkrollen in Aufzügen.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

35

1...8 nb

Gehäusewerkstoff

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤1/≤1

GG711S

[V]

V4A

24

b = bündig / nb = nicht bündig

47

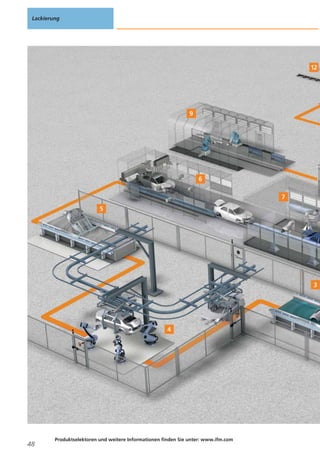

Lackierung

48

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

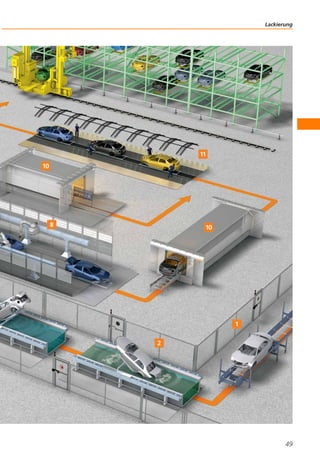

Lackierung

49

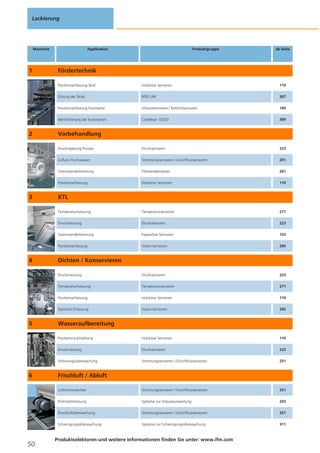

Lackierung

Maschine

1

Applikation

Produktgruppe

ab Seite

Fördertechnik
Positionserfassung Skid

Codeleser 1D/2D

309

Drucksensoren

223

Strömungssensoren / Durchflusssensoren

251

Grenzstanderkennung

Füllstandsensoren

261

Positionserfassung

Induktive Sensoren

119

Temperaturmessung

Temperatursensoren

271

Druckmessung

Drucksensoren

223

Grenzstanderkennung

Kapazitive Sensoren

153

Positionserfassung

Vision-Sensoren

205

Druckmessung

Drucksensoren

223

Temperaturmessung

Temperatursensoren

271

Positionserfassung

Induktive Sensoren

119

Optische Erfassung

Vision-Sensoren

205

Positionsrückmeldung

Induktive Sensoren

119

Druckmessung

Drucksensoren

223

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

Luftstromwächter

Strömungssensoren / Durchflusssensoren

251

Drehzahlmessung

Systeme zur Impulsauswertung

203

Druckluftüberwachung

Strömungssensoren / Durchflusssensoren

251

Schwingungsüberwachung

50

169

Zufluss Frischwasser

6

Infrarotsensoren / Rotlichtsensoren

Druckregelung Pumpe

5

307

Identifizierung der Karosserien

4

RFID UHF

Positionserfassung Karosserie

3

119

Ortung der Skids

2

Induktive Sensoren

Systeme zur Schwingungsüberwachung

311

Vorbehandlung

KTL

Dichten / Konservieren

Wasseraufbereitung

Frischluft / Abluft

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Lackierung

Maschine

7

Applikation

Produktgruppe

ab Seite

Lackrecycling
Temperaturmessung

261

Drucksensoren

223

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

Temperaturmessung

Temperatursensoren

271

Durchflussmessung

Strömungssensoren / Durchflusssensoren

251

Optische Erfassung

Lasersensoren / Distanzsensoren

187

Positionserfassung

Induktive Sensoren

119

Identifizierung von Teilen

Codeleser 1D/2D

309

Schwingungsüberwachung

Systeme zur Schwingungsüberwachung

311

Riemenbruchkontrolle an Lüftern

Infrarotsensoren / Rotlichtsensoren

169

Durchflussmessung

10

Füllstandsensoren

Differenzdruckmessung

9

271

Füllstandabfrage

8

Temperatursensoren

Strömungssensoren / Durchflusssensoren

251

Lackierroboter

Anbauteile lackieren

Wärmeerzeugung und -verteilung
Überwachung an Schnelllauftoren

211

Lüfterkontrolle

Infrarotsensoren / Rotlichtsensoren

169

Temperaturmessung

Temperatursensoren

271

Schwingungsüberwachung

11

Induktive Sicherheitssensoren

Systeme zur Schwingungsüberwachung

311

Montage Anbauteile / Endkontrolle
Identifizierung

309

Teileerkennung

Vision-Sensoren

205

Identifizierung

12

Codeleser 1D/2D

RFID UHF

307

Identifizierung

Codeleser 1D/2D

309

Schwingungsüberwachung

Systeme zur Schwingungsüberwachung

311

Belegung Lagerplatz

Infrarotsensoren / Rotlichtsensoren

169

Positionsrückmeldung

Induktive Sensoren

119

Karosserielager

51
Lackierung

Positions- und Fluidsensoren steigern
die Prozessqualität

Jetzt kommt Farbe ins Spiel.
Zuerst müssen die Karossen entfettet und von anderem Schmutz befreit werden.
Danach werden in der Vorbehandlung u. a. Aluminiumbleche leicht angeschliffen,
um eine einwandfreie Beschichtung zu ermöglichen. In einem KTL-Bad
(Kathodischer-Tauch-Lack) erhalten die Karossen ihren ersten Korrosionsschutz.
Danach wird ein Grundlack aufgetragen. Dieser Füller gleicht etwaige Unebenheiten
aus. Nach Basislack und Decklack erhalten die Karosserien mit dem Klarlack ihren
Glanz.
Eine Lackieranlage umfasst die Fördertechnik, diverse Tauchbäder sowie zahlreiche
Roboter zur Aufbringung der individuellen. Lackierung. Dazwischen gibt es Ausdunstungszonen und Trocken- bzw. Brennkammern. Wärmeerzeugung, Wasseraufbereitung, Lackbadpflege, Abluft- und Frischluftversorgung sind für den prozesssicheren Betrieb absolut notwendig.
Sensoren der ifm electronic mit dem hohen Anspruch an Wiederholgenauigkeit und
Messwertstabilität unterstützen hier die Betreiber, die hohe Güte der Lackierung in
der Serie sicherzustellen.

52

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Lackierung

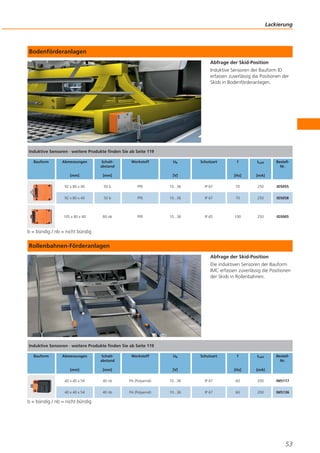

Bodenförderanlagen
Abfrage der Skid-Position
Induktive Sensoren der Bauform ID
erfassen zuverlässig die Positionen der
Skids in Bodenförderanlagen.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

Werkstoff

Ub

[mm]

[mm]

92 x 80 x 40

50 b

PPE

10...36

92 x 80 x 40

50 b

PPE

105 x 80 x 40

60 nb

PPE

Schutzart

f

ILast

[Hz]

[mA]

IP 67

70

250

ID5055

10...36

IP 67

70

250

ID5058

10...36

IP 65

100

250

ID5005

[V]

BestellNr.

b = bündig / nb = nicht bündig

Rollenbahnen-Förderanlagen
Abfrage der Skid-Position
Die induktiven Sensoren der Bauform
IMC erfassen zuverlässig die Positionen
der Skids in Rollenbahnen.

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

Werkstoff

Ub

[mm]

[mm]

40 x 40 x 54

40 nb

PA (Polyamid)

10...36

40 x 40 x 54

40 nb

PA (Polyamid)

10...36

Schutzart

f

ILast

[Hz]

[mA]

IP 67

60

200

IM5117

IP 67

60

200

IM5136

[V]

BestellNr.

b = bündig / nb = nicht bündig

53
Lackierung

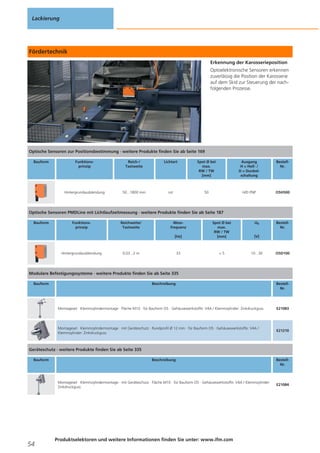

Fördertechnik
Erkennung der Karosserieposition
Optoelektronische Sensoren erkennen
zuverlässig die Position der Karosserie
auf dem Skid zur Steuerung der nachfolgenden Prozesse.

Optische Sensoren zur Positionsbestimmung · weitere Produkte finden Sie ab Seite 169
Bauform

Funktionsprinzip

Reich-/
Tastweite

Lichtart

Spot Ø bei
max.
RW / TW
[mm]

Ausgang
H = Hell- /
D = Dunkelschaltung

BestellNr.

Hintergrundausblendung

50...1800 mm

rot

50

H/D PNP

O5H500

Optische Sensoren PMDLine mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

[Hz]

Hintergrundausblendung

Reichweite/
Tastweite

Messfrequenz

Spot Ø bei
max.
RW / TW
[mm]

[V]

33

<5

10...30

0,03...2 m

Ub

BestellNr.

O5D100

Modulare Befestigungssysteme · weitere Produkte finden Sie ab Seite 335
Bauform

Beschreibung

BestellNr.

Montageset · Klemmzylindermontage · Fläche M10 · für Bauform O5 · Gehäusewerkstoffe: V4A / Klemmzylinder: Zinkdruckguss

E21083

Montageset · Klemmzylindermontage · mit Geräteschutz · Rundprofil Ø 12 mm · für Bauform O5 · Gehäusewerkstoffe: V4A /
Klemmzylinder: Zinkdruckguss

E21210

Geräteschutz · weitere Produkte finden Sie ab Seite 335
Bauform

Beschreibung

Montageset · Klemmzylindermontage · mit Geräteschutz · Fläche M10 · für Bauform O5 · Gehäusewerkstoffe: V4A / Klemmzylinder:
Zinkdruckguss

54

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

E21084
Lackierung

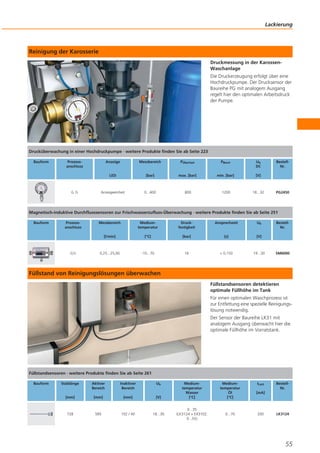

Reinigung der Karosserie
Druckmessung in der KarossenWaschanlage
Die Druckerzeugung erfolgt über eine
Hochdruckpumpe. Der Drucksensor der
Baureihe PG mit analogem Ausgang
regelt hier den optimalen Arbeitsdruck
der Pumpe.

Drucküberwachung in einer Hochdruckpumpe · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G½

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

0...400

800

1200

18...32

BestellNr.

PG2450

Magnetisch-induktive Durchflusssensoren zur Frischwasserzufluss-Überwachung · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

[l/min]

G½

Messbereich

[°C]

[bar]

[s]

[V]

0,25...25,00

-10...70

16

< 0,150

19...30

BestellNr.

SM6000

Füllstand von Reinigungslösungen überwachen
Füllstandsensoren detektieren
optimale Füllhöhe im Tank
Für einen optimalen Waschprozess ist
zur Entfettung eine spezielle Reinigungslösung notwendig.
Der Sensor der Baureihe LK31 mit
analogem Ausgang überwacht hier die
optimale Füllhöhe im Vorratstank.

Füllstandsensoren · weitere Produkte finden Sie ab Seite 261
Bauform

Stablänge

Aktiver
Bereich

Inaktiver
Bereich

Ub

[mm]

[mm]

[mm]

[V]

728

585

102 / 40

18...30

Mediumtemperatur
Wasser
[°C]

Mediumtemperatur
Öl
[°C]

0...35
(LK3124 + E43102:
0...55)

0...70

ILast

BestellNr.

[mA]

200

LK3124

55
Lackierung

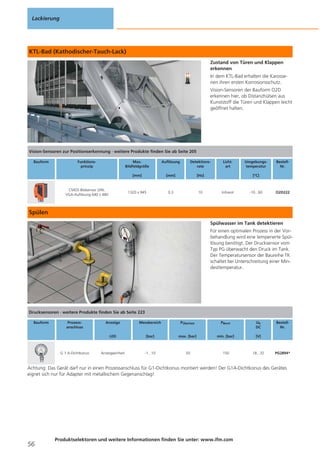

KTL-Bad (Kathodischer-Tauch-Lack)
Zustand von Türen und Klappen
erkennen
In dem KTL-Bad erhalten die Karosserien ihren ersten Korrosionsschutz.
Vision-Sensoren der Bauform O2D
erkennen hier, ob Distanzhülsen aus
Kunststoff die Türen und Klappen leicht
geöffnet halten.

Vision-Sensoren zur Positionserkennung · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

Max.
Bildfeldgröße

Detektionsrate

[mm]

[mm]

[Hz]

1320 x 945

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Auflösung

0,3

10

Lichtart

Umgebungstemperatur

BestellNr.

[°C]

Infrarot

-10...60

O2D222

Spülen
Spülwasser im Tank detektieren
Für einen optimalen Prozess in der Vorbehandlung wird eine temperierte Spüllösung benötigt. Der Drucksensor vom
Typ PG überwacht den Druck im Tank.
Der Temperatursensor der Baureihe TK
schaltet bei Unterschreitung einer Mindesttemperatur.

Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G 1 A-Dichtkonus

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...10

50

150

18...32

BestellNr.

PG2894*

Achtung: Das Gerät darf nur in einen Prozessanschluss für G1-Dichtkonus montiert werden! Der G1A-Dichtkonus des Gerätes
eignet sich nur für Adapter mit metallischem Gegenanschlag!

56

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Lackierung

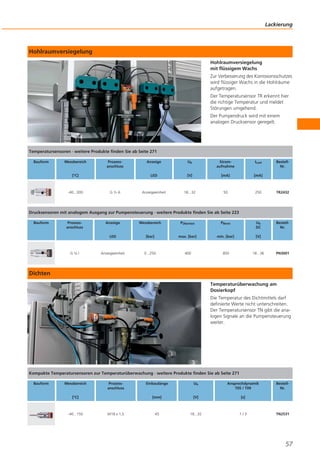

Hohlraumversiegelung
Hohlraumversiegelung
mit flüssigem Wachs
Zur Verbesserung des Korrosionsschutzes
wird flüssiger Wachs in die Hohlräume
aufgetragen.
Der Temperatursensor TR erkennt hier
die richtige Temperatur und meldet
Störungen umgehend.
Der Pumpendruck wird mit einem
analogen Drucksensor geregelt.

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...300

G½A

Ub

Stromaufnahme

ILast

LED

[°C]

Anzeige

BestellNr.

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

TR2432

BestellNr.

Drucksensoren mit analogem Ausgang zur Pumpensteuerung · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

0...250

400

850

18...36

PN3001

Dichten
Temperaturüberwachung am
Dosierkopf
Die Temperatur des Dichtmittels darf
definierte Werte nicht unterschreiten.
Der Temperatursensor TN gibt die analogen Signale an die Pumpensteuerung
weiter.

Kompakte Temperatursensoren zur Temperaturüberwachung · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...150

M18 x 1,5

Ub

Ansprechdynamik
T05 / T09

[mm]

[°C]

Einbaulänge

[V]

[s]

45

18...32

1/3

BestellNr.

TN2531

57

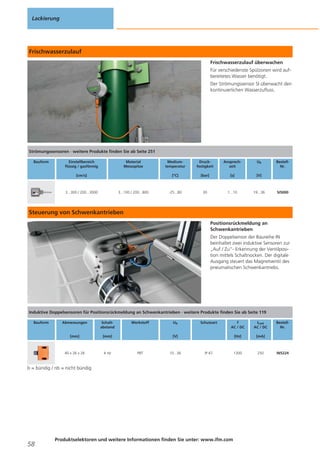

Lackierung

Frischwasserzulauf
Frischwasserzulauf überwachen
Für verschiedenste Spülzonen wird aufbereitetes Wasser benötigt.
Der Strömungssensor SI überwacht den
kontinuierlichen Wasserzufluss.

Strömungssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Einstellbereich
flüssig / gasförmig

Material
Messspitze

3...300 / 200...3000

3...100 / 200...800

Druckfestigkeit

Ansprechzeit

Ub

[°C]

[cm/s]

Mediumtemperatur

[bar]

[s]

[V]

-25...80

30

1...10

19...36

BestellNr.

SI5000

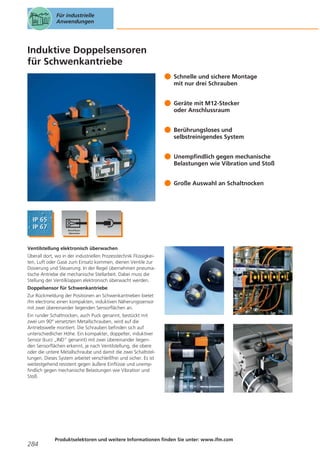

Steuerung von Schwenkantrieben
Positionsrückmeldung an
Schwenkantrieben
Der Doppelsensor der Baureihe IN
beinhaltet zwei induktive Sensoren zur
„Auf / Zu“- Erkennung der Ventilposition mittels Schaltnocken. Der digitale
Ausgang steuert das Magnetventil des
pneumatischen Schwenkantriebs.

Induktive Doppelsensoren für Positionsrückmeldung an Schwenkantrieben · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

40 x 26 x 26

4 nb

Werkstoff

Ub

Schutzart

f
AC / DC

ILast
AC / DC

[Hz]

[mA]

1300

250

[V]

PBT

10...36

IP 67

b = bündig / nb = nicht bündig

58

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

IN5224

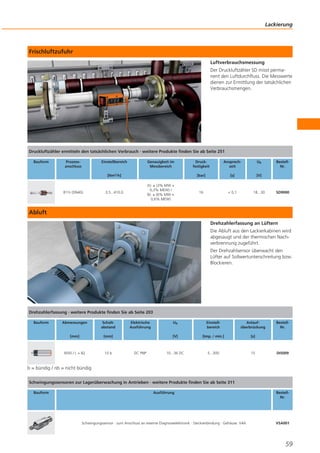

Lackierung

Frischluftzufuhr
Luftverbrauchsmessung
Der Druckluftzähler SD misst permanent den Luftdurchfluss. Die Messwerte
dienen zur Ermittlung der tatsächlichen
Verbrauchsmengen.

Druckluftzähler ermitteln den tatsächlichen Verbrauch · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

R1½ (DN40)

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

3,5...410,0

Ansprechzeit

Ub

[bar]

[Nm3/h]

Druckfestigkeit

[s]

[V]

16

< 0,1

18...30

BestellNr.

SD9000

Abluft
Drehzahlerfassung an Lüftern
Die Abluft aus den Lackierkabinen wird
abgesaugt und der thermischen Nachverbrennung zugeführt.
Der Drehzahlsensor überwacht den
Lüfter auf Sollwertunterschreitung bzw.
Blockieren.

Drehzahlerfassung · weitere Produkte finden Sie ab Seite 203
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M30 / L = 82

10 b

Elektrische
Ausführung

Einstellbereich

Anlaufüberbrückung

[V]

DC PNP

Ub

[Imp. / min.]

[s]

10...36 DC

5...300

15

BestellNr.

DI5009

b = bündig / nb = nicht bündig
Schwingungssensoren zur Lagerüberwachung in Antrieben · weitere Produkte finden Sie ab Seite 311
Bauform

Ausführung

BestellNr.

Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A

VSA001

59

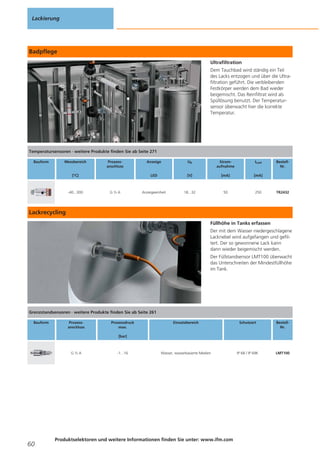

Lackierung

Badpflege
Ultrafiltration
Dem Tauchbad wird ständig ein Teil
des Lacks entzogen und über die Ultrafiltration geführt. Die verbleibenden
Festkörper werden dem Bad wieder
beigemischt. Das Reinfiltrat wird als
Spüllösung benutzt. Der Temperatursensor überwacht hier die korrekte
Temperatur.

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

-40...300

G½A

Ub

Stromaufnahme

ILast

LED

[°C]

Anzeige

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

BestellNr.

TR2432

Lackrecycling
Füllhöhe in Tanks erfassen
Der mit dem Wasser niedergeschlagene
Lacknebel wird aufgefangen und gefiltert. Der so gewonnene Lack kann
dann wieder beigemischt werden.
Der Füllstandsensor LMT100 überwacht
das Unterschreiten der Mindestfüllhöhe
im Tank.

Grenzstandsensoren · weitere Produkte finden Sie ab Seite 261
Bauform

Prozessanschluss

Prozessdruck
max.

Einsatzbereich

Schutzart

BestellNr.

Wasser, wasserbasierte Medien

IP 68 / IP 69K

LMT100

[bar]

G½A

60

-1...16

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Lackierung

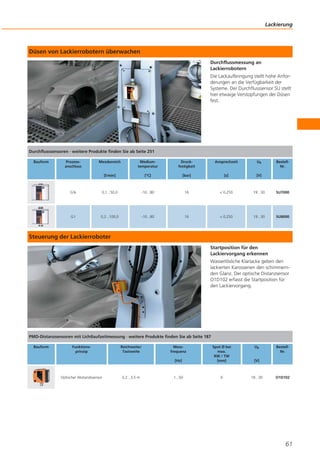

Düsen von Lackierrobotern überwachen
Durchflussmessung an
Lackierrobotern
Die Lackaufbringung stellt hohe Anforderungen an die Verfügbarkeit der
Systeme. Der Durchflusssensor SU stellt
hier etwaige Verstopfungen der Düsen
fest.

Durchflusssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Messbereich

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

BestellNr.

[l/min]

[°C]

[bar]

[s]

[V]

G¾

0,1...50,0

-10...80

16

< 0,250

19...30

SU7000

G1

0,2...100,0

-10...80

16

< 0,250

19...30

SU8000

Steuerung der Lackierroboter
Startposition für den
Lackiervorgang erkennen
Wasserlösliche Klarlacke geben den
lackierten Karosserien den schimmernden Glanz. Der optische Distanzsensor
O1D102 erfasst die Startposition für
den Lackiervorgang.

PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

[Hz]

Optischer Abstandssensor

Reichweite/
Tastweite

0,2...3,5 m

Messfrequenz

Spot Ø bei
max.
RW / TW
[mm]

Ub

[V]

1...50

6

18...30

BestellNr.

O1D102

61
Lackierung

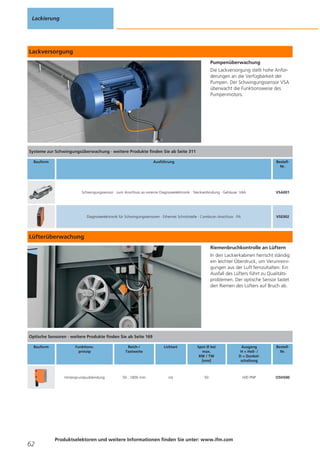

Lackversorgung
Pumpenüberwachung
Die Lackversorgung stellt hohe Anforderungen an die Verfügbarkeit der
Pumpen. Der Schwingungssensor VSA
überwacht die Funktionsweise des
Pumpenmotors.

Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311
Bauform

Ausführung

BestellNr.

Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A

VSA001

Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA

VSE002

Lüfterüberwachung
Riemenbruchkontrolle an Lüftern
In den Lackierkabinen herrscht ständig
ein leichter Überdruck, um Verunreinigungen aus der Luft fernzuhalten. Ein
Ausfall des Lüfters führt zu Qualitätsproblemen. Der optische Sensor tastet
den Riemen des Lüfters auf Bruch ab.

Optische Sensoren · weitere Produkte finden Sie ab Seite 169
Bauform

Reich-/
Tastweite

Lichtart

Spot Ø bei
max.
RW / TW
[mm]

Ausgang
H = Hell- /
D = Dunkelschaltung

BestellNr.

Hintergrundausblendung

62

Funktionsprinzip

50...1800 mm

rot

50

H/D PNP

O5H500

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

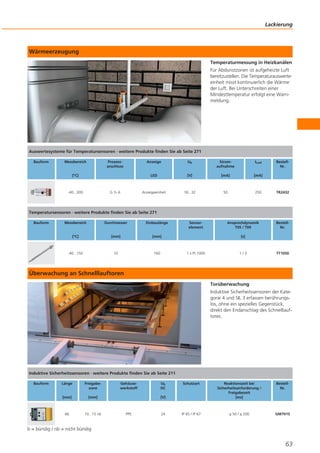

Lackierung

Wärmeerzeugung
Temperaturmessung in Heizkanälen
Für Abdunstzonen ist aufgeheizte Luft
bereitzustellen. Die Temperaturauswerteeinheit misst kontinuierlich die Wärme
der Luft. Bei Unterschreiten einer
Mindesttemperatur erfolgt eine Warnmeldung.

Auswertesysteme für Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

Anzeige

-40...300

ILast

[V]

[mA]

[mA]

Anzeigeeinheit

G½A

Stromaufnahme

LED

[°C]

Ub

18...32

50

250

BestellNr.

TR2432

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Durchmesser

Einbaulänge

[°C]

[mm]

[mm]

-40...150

10

160

Sensorelement

Ansprechdynamik
T05 / T09

BestellNr.

[s]

1 x Pt 1000

1/3

TT1050

Überwachung an Schnelllauftoren
Torüberwachung
Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück,
direkt den Endanschlag des Schnelllauftores.

Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211
Bauform

Länge

Freigabezone

[mm]

[mm]

66

10...15 nb

Gehäusewerkstoff

Ub
DC

Schutzart

Reaktionszeit bei
Sicherheitsanforderung /
Freigabezeit
[ms]

BestellNr.

IP 65 / IP 67

≤ 50 / ≤ 200

GM701S

[V]

PPE

24

b = bündig / nb = nicht bündig

63
Lackierung

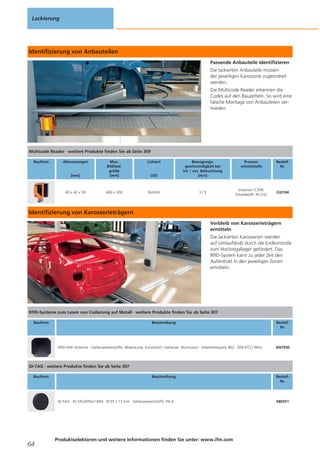

Identifizierung von Anbauteilen
Passende Anbauteile identifizieren
Die lackierten Anbauteile müssen
der jeweiligen Karosserie zugeordnet
werden.
Die Multicode Reader erkennen die
Codes auf den Bauzetteln. So wird eine
falsche Montage von Anbauteilen vermieden.

Multicode Reader · weitere Produkte finden Sie ab Seite 309
Bauform

Abmessungen

Lichtart

[mm]

Max.
Bildfeldgröße
[mm]

LED

Bewegungsgeschwindigkeit bei
int. / ext. Beleuchtung
[m/s]

60 x 42 x 59

400 x 300

Rotlicht

3/5

Prozessschnittstelle

BestellNr.

Ethernet TCP/IP,
EtherNet/IP, RS-232

O2I104

Identifizierung von Karosserieträgern
Verbleib von Karosserieträgern
ermitteln
Die lackierten Karosserien werden
auf Umlaufskids durch die Endkontrolle
zum Hochregallager gefördert. Das
RFID-System kann zu jeder Zeit den
Aufenthalt in den jeweiligen Zonen
ermitteln.

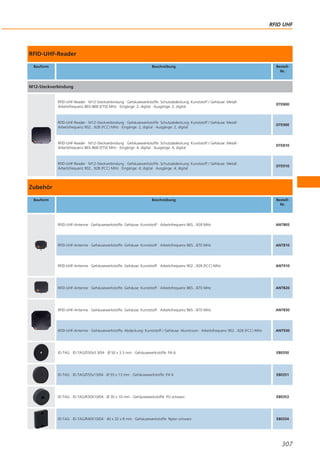

RFID-Systeme zum Lesen von Codierung auf Metall · weitere Produkte finden Sie ab Seite 307
Bauform

Beschreibung

RFID-UHF-Antenne · Gehäusewerkstoffe: Abdeckung: Kunststoff / Gehäuse: Aluminium · Arbeitsfrequenz 902...928 (FCC) MHz

BestellNr.

ANT930

ID-TAG · weitere Produkte finden Sie ab Seite 307
Bauform

Beschreibung

ID-TAG · ID-TAG/D55x13/04 · Ø 55 x 13 mm · Gehäusewerkstoffe: PA 6

64

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

E80351
Lackierung

Belegung Lagerplatz
Fach-Belegung optisch erkennen
Die Karosserien werden nach dem
Lackiervorgang zwischengelagert.
Die Polfilterreflexlichtschranke am
Transportaufzug erkennt über die
Tripelspiegel, ob ein Fach belegt ist
oder nicht.

Optische Sensoren · weitere Produkte finden Sie ab Seite 169
Bauform

Funktionsprinzip

Reich-/
Tastweite

Lichtart

Spot Ø bei
max.
RW / TW
[mm]

Ausgang
H = Hell- /
D = Dunkelschaltung

BestellNr.

Polfilter

0,075...10 m

rot

250

H/D PNP

O5P500

Zubehör · weitere Produkte finden Sie ab Seite 335
Bauform

Beschreibung

BestellNr.

Tripelspiegel · Ø 80 mm · rund · für Rotlicht- und Infrarotlicht-Reflexlichtschranken · Gehäusewerkstoffe: Kunststoff

E20005

Positionsrückmeldung
Verfahrwege und Positionen des
RBG erkennen
Der Karosserieaufzug bewegt sich
parallel zu dem Hochregallager.
Die induktiven Sensoren der Bauform
IMC erkennen die Schaltfahnen zur
Positionierung und Abbremsung des
Regalbediengeräts (RBG).

Induktive Sensoren · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

40 x 40 x 54

20 b

Werkstoff

Ub

Schutzart

PA (Polyamid)

10...36

IP 67

ILast

[Hz]

[V]

f

[mA]

100

200

BestellNr.

IM5123

b = bündig / nb = nicht bündig

65

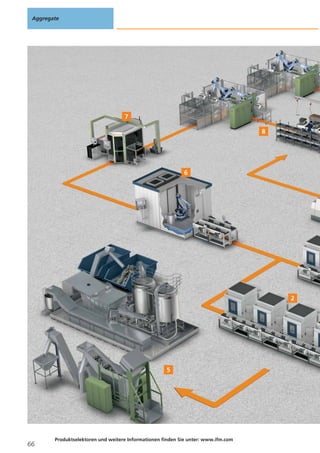

Aggregate

66

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

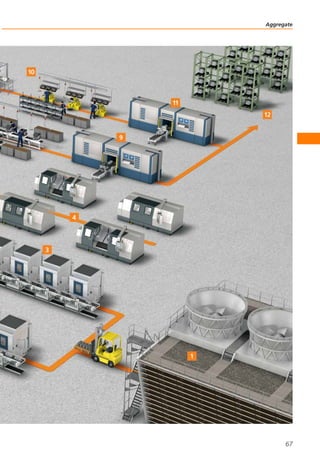

Aggregate

67

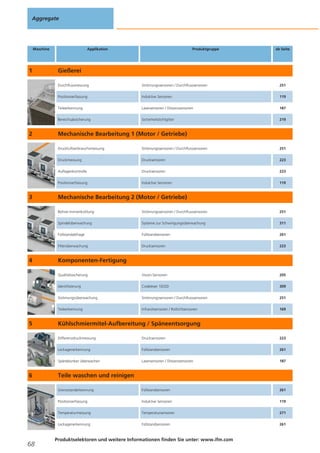

Aggregate

Maschine

1

Applikation

Produktgruppe

ab Seite

Gießerei
Durchflussmessung

251

Positionserfassung

Induktive Sensoren

119

Teileerkennung

Lasersensoren / Distanzsensoren

187

Bereichsabsicherung

2

Strömungssensoren / Durchflusssensoren

Sicherheitslichtgitter

219

Mechanische Bearbeitung 1 (Motor / Getriebe)
Druckluftverbrauchsmessung

251

Druckmessung

Drucksensoren

223

Auflagenkontrolle

Drucksensoren

223

Positionserfassung

3

Strömungssensoren / Durchflusssensoren

Induktive Sensoren

119

Mechanische Bearbeitung 2 (Motor / Getriebe)
Bohrer-Innnenkühlung

Systeme zur Schwingungsüberwachung

311

Füllstandabfrage

Füllstandsensoren

261

Filterüberwachung

Drucksensoren

223

Qualitätssicherung

Vision-Sensoren

205

Identifizierung

Codeleser 1D/2D

309

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

Teileerkennung

5

251

Spindelüberwachung

4

Strömungssensoren / Durchflusssensoren

Infrarotsensoren / Rotlichtsensoren

169

Komponenten-Fertigung

Kühlschmiermitel-Aufbereitung / Späneentsorgung
Differenzdruckmessung

Füllstandsensoren

261

Spänebunker überwachen

Lasersensoren / Distanzsensoren

187

Grenzstanderkennung

Füllstandsensoren

261

Positionserfassung

Induktive Sensoren

119

Temperaturmessung

Temperatursensoren

271

Leckagenerkennung

68

223

Leckagenerkennung

6

Drucksensoren

Füllstandsensoren

261

Teile waschen und reinigen

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

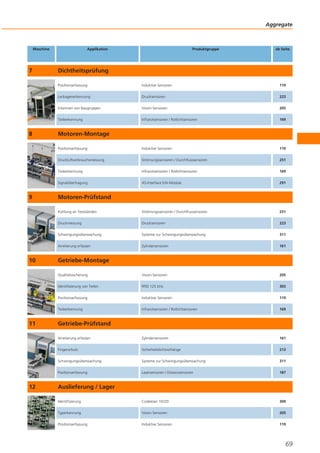

Aggregate

Maschine

7

Applikation

Produktgruppe

ab Seite

Dichtheitsprüfung
Positionserfassung

205

Infrarotsensoren / Rotlichtsensoren

169

Induktive Sensoren

119

Druckluftverbrauchsmessung

Strömungssensoren / Durchflusssensoren

251

Teileerkennung

Infrarotsensoren / Rotlichtsensoren

169

Signalübertragung

AS-Interface E/A-Module

291

Kühlung an Testständen

Strömungssensoren / Durchflusssensoren

251

Druckmessung

Drucksensoren

223

Schwingungsüberwachung

Systeme zur Schwingungsüberwachung

311

Arretierung erfassen

Zylindersensoren

161

Qualitätssicherung

Vision-Sensoren

205

Identifizierung von Teilen

RFID 125 kHz

303

Positionserfassung

Induktive Sensoren

119

Teileerkennung

Infrarotsensoren / Rotlichtsensoren

169

Arretierung erfassen

Zylindersensoren

161

Fingerschutz

Sicherheitslichtvorhänge

213

Schwingungsüberwachung

Systeme zur Schwingungsüberwachung

311

Positionserfassung

12

Vision-Sensoren

Positionserfassung

11

223

Teileerkennung

10

Drucksensoren

Erkennen von Baugruppen

9

119

Leckagenerkennung

8

Induktive Sensoren

Lasersensoren / Distanzsensoren

187

Identifizierung

Codeleser 1D/2D

309

Typerkennung

Vision-Sensoren

205

Positionserfassung

Induktive Sensoren

119

Motoren-Montage

Motoren-Prüfstand

Getriebe-Montage

Getriebe-Prüfstand

Auslieferung / Lager

69
Aggregate

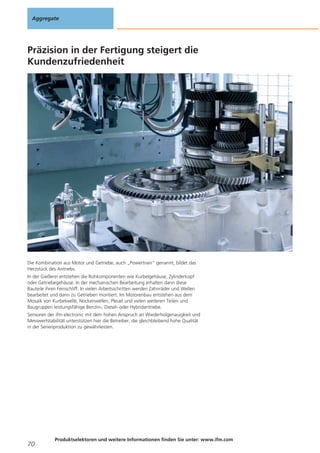

Präzision in der Fertigung steigert die
Kundenzufriedenheit

Die Kombination aus Motor und Getriebe, auch „Powertrain“ genannt, bildet das
Herzstück des Antriebs.
In der Gießerei entstehen die Rohkomponenten wie Kurbelgehäuse, Zylinderkopf
oder Getriebegehäuse. In der mechanischen Bearbeitung erhalten dann diese
Bauteile ihren Feinschliff. In vielen Arbeitsschritten werden Zahnräder und Wellen
bearbeitet und dann zu Getrieben montiert. Im Motorenbau entstehen aus dem
Mosaik von Kurbelwelle, Nockenwellen, Pleuel und vielen weiteren Teilen und
Baugruppen leistungsfähige Benzin-, Diesel- oder Hybridantriebe.
Sensoren der ifm electronic mit dem hohen Anspruch an Wiederholgenauigkeit und
Messwertstabilität unterstützen hier die Betreiber, die gleichbleibend hohe Qualität
in der Serienproduktion zu gewährleisten.

70

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Aggregate

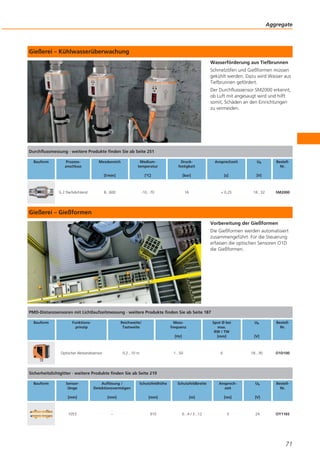

Gießerei – Kühlwasserüberwachung
Wasserförderung aus Tiefbrunnen
Schmelzöfen und Gießformen müssen
gekühlt werden. Dazu wird Wasser aus
Tiefbrunnen gefördert.
Der Durchflusssensor SM2000 erkennt,
ob Luft mit angesaugt wird und hilft
somit, Schäden an den Einrichtungen
zu vermeiden.

Durchflussmessung · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Messbereich

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

[l/min]

[°C]

[bar]

[s]

[V]

8...600

-10...70

16

< 0,25

18...32

G 2 flachdichtend

BestellNr.

SM2000

Gießerei – Gießformen
Vorbereitung der Gießformen
Die Gießformen werden automatisiert
zusammengeführt. Für die Steuerung
erfassen die optischen Sensoren O1D
die Gießformen.

PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

Reichweite/
Tastweite

[Hz]

Optischer Abstandssensor

Messfrequenz

[V]

1...50

0,2...10 m

Spot Ø bei
max.
RW / TW
[mm]

Ub

BestellNr.

6

18...30

O1D100

BestellNr.

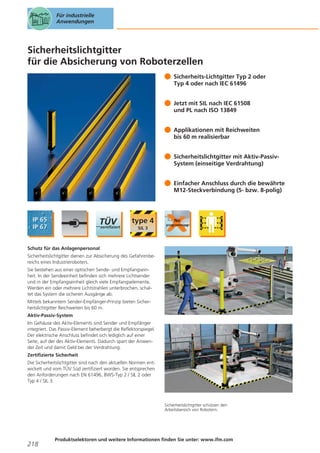

Sicherheitslichtgitter · weitere Produkte finden Sie ab Seite 219
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1053

–

910

0...4 / 3...12

3

24

OY116S

71
Aggregate

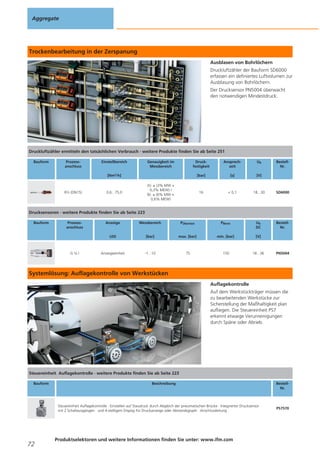

Trockenbearbeitung in der Zerspanung
Ausblasen von Bohrlöchern
Druckluftzähler der Bauform SD6000
erfassen ein definiertes Luftvolumen zur
Ausblasung von Bohrlöchern.
Der Drucksensor PN5004 überwacht
den notwendigen Mindestdruck.

Druckluftzähler ermitteln den tatsächlichen Verbrauch · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

Druckfestigkeit

Ansprechzeit

Ub

[bar]

[s]

[V]

16

< 0,1

18...30

SD6000

BestellNr.

[Nm3/h]

R½ (DN15)

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

0,6...75,0

BestellNr.

Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...10

75

150

18...36

PN5004

Systemlösung: Auflagekontrolle von Werkstücken
Auflagekontrolle
Auf dem Werkstückträger müssen die
zu bearbeitenden Werkstücke zur
Sicherstellung der Maßhaltigkeit plan
aufliegen. Die Steuereinheit PS7
erkennt etwaige Verunreinigungen
durch Späne oder Abrieb.

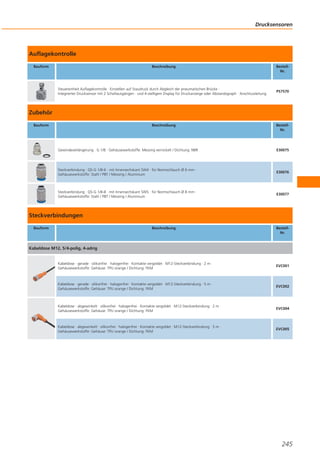

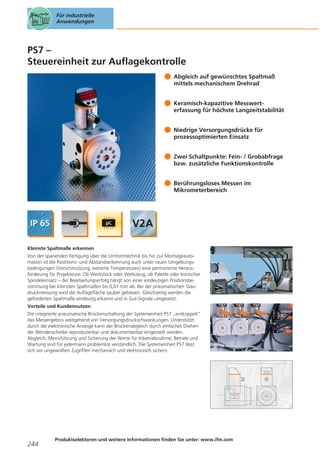

Steuereinheit Auflagekontrolle · weitere Produkte finden Sie ab Seite 223
Bauform

Beschreibung

Steuereinheit Auflagekontrolle · Einstellen auf Staudruck durch Abgleich der pneumatischen Brücke · Integrierter Drucksensor
mit 2 Schaltausgängen · und 4-stelligem Display für Druckanzeige oder Abstandsgraph · Anschlussleitung

72

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

PS7570

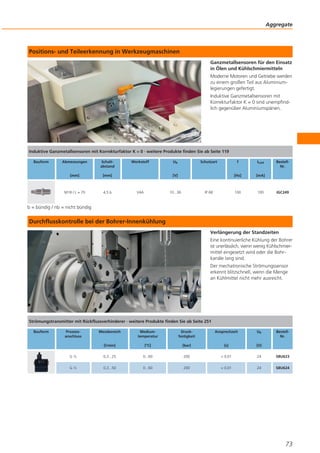

Aggregate

Positions- und Teileerkennung in Werkzeugmaschinen
Ganzmetallsensoren für den Einsatz
in Ölen und Kühlschmiermitteln
Moderne Motoren und Getriebe werden
zu einem großen Teil aus Aluminiumlegierungen gefertigt.
Induktive Ganzmetallsensoren mit
Korrekturfaktor K = 0 sind unempfindlich gegenüber Aluminiumspänen.

Induktive Ganzmetallsensoren mit Korrekturfaktor K = 0 · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M18 / L = 70

4,5 b

Werkstoff

Ub

Schutzart

f

[Hz]

V4A

10...36

IP 68

[mA]

100

[V]

ILast

100

BestellNr.

IGC249

b = bündig / nb = nicht bündig

Durchflusskontrolle bei der Bohrer-Innenkühlung
Verlängerung der Standzeiten
Eine kontinuierliche Kühlung der Bohrer
ist unerlässlich, wenn wenig Kühlschmiermittel eingesetzt wird oder die Bohrkanäle lang sind.
Der mechatronische Strömungssensor
erkennt blitzschnell, wenn die Menge
an Kühlmittel nicht mehr ausreicht.

Strömungstransmitter mit Rückflussverhinderer · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Messbereich

Mediumtemperatur

Druckfestigkeit

Ansprechzeit

Ub

BestellNr.

[l/min]

[°C]

[bar]

[s]

[V]

G½

0,3...25

0...60

200

< 0,01

24

SBU623

G½

0,3...50

0...60

200

< 0,01

24

SBU624

73
Aggregate

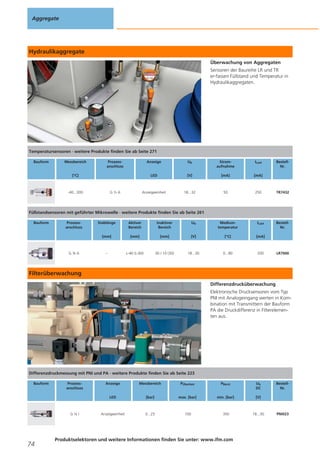

Hydraulikaggregate
Überwachung von Aggregaten
Sensoren der Baureihe LR und TR
er-fassen Füllstand und Temperatur in
Hydraulikaggregaten.

Temperatursensoren · weitere Produkte finden Sie ab Seite 271
Bauform

Messbereich

Prozessanschluss

Anzeige

Ub

Stromaufnahme

ILast

LED

[V]

[mA]

[mA]

Anzeigeeinheit

18...32

50

250

[°C]

-40...300

G½A

BestellNr.

TR7432

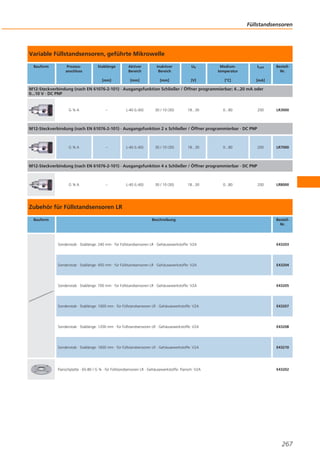

Füllstandsensoren mit geführter Mikrowelle · weitere Produkte finden Sie ab Seite 261
Bauform

Prozessanschluss

Aktiver
Bereich

Inaktiver
Bereich

Ub

Mediumtemperatur

ILast

[mm]

G¾A

Stablänge

[mm]

[mm]

[V]

[°C]

[mA]

–

L-40 (L-60)

30 / 10 (30)

18...30

0...80

200

BestellNr.

LR7000

Filterüberwachung
Differenzdrucküberwachung
Elektronische Drucksensoren vom Typ
PNI mit Analogeingang werten in Kombination mit Transmittern der Bauform
PA die Druckdifferenz in Filterelementen aus.

Differenzdruckmessung mit PNI und PA · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

74

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

0...25

100

350

18...30

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

PNI023
Aggregate

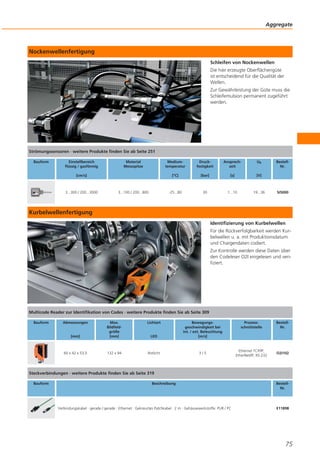

Nockenwellenfertigung
Schleifen von Nockenwellen
Die hier erzeugte Oberflächengüte
ist entscheidend für die Qualität der
Wellen.
Zur Gewährleistung der Güte muss die
Schleifemulsion permanent zugeführt
werden.

Strömungssensoren · weitere Produkte finden Sie ab Seite 251
Bauform

Einstellbereich
flüssig / gasförmig

Material
Messspitze

Mediumtemperatur

3...300 / 200...3000

Ub

[bar]

[s]

[V]

-25...80

3...100 / 200...800

Ansprechzeit

[°C]

[cm/s]

Druckfestigkeit

30

1...10

19...36

BestellNr.

SI5000

Kurbelwellenfertigung
Identifizierung von Kurbelwellen
Für die Rückverfolgbarkeit werden Kurbelwellen u. a. mit Produktionsdatum
und Chargendaten codiert.
Zur Kontrolle werden diese Daten über
den Codeleser O2I eingelesen und verifiziert.

Multicode Reader zur Identifikation von Codes · weitere Produkte finden Sie ab Seite 309
Bauform

Abmessungen

Lichtart

[mm]

Max.
Bildfeldgröße
[mm]

LED

Bewegungsgeschwindigkeit bei
int. / ext. Beleuchtung
[m/s]

60 x 42 x 53,5

132 x 94

Rotlicht

3/5

Prozessschnittstelle

BestellNr.

Ethernet TCP/IP,
EtherNet/IP, RS-232

O2I102

Steckverbindungen · weitere Produkte finden Sie ab Seite 319
Bauform

Beschreibung

Verbindungskabel · gerade / gerade · Ethernet · Gekreuztes Patchkabel · 2 m · Gehäusewerkstoffe: PUR / PC

BestellNr.

E11898

75

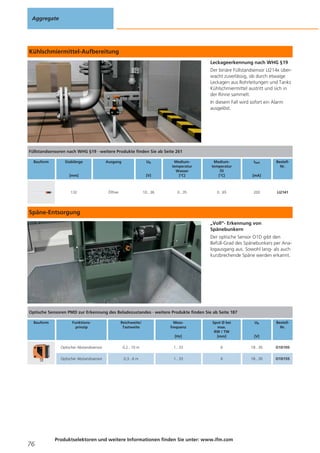

Aggregate

Kühlschmiermittel-Aufbereitung
Leckageerkennung nach WHG §19
Der binäre Füllstandsensor LI214x überwacht zuverlässig, ob durch etwaige
Leckagen aus Rohrleitungen und Tanks
Kühlschmiermittel austritt und sich in
der Rinne sammelt.
In diesem Fall wird sofort ein Alarm
ausgelöst.

Füllstandsensoren nach WHG §19 · weitere Produkte finden Sie ab Seite 261
Bauform

Stablänge

Ausgang

Ub

[V]

132

Öffner

Mediumtemperatur
Öl
[°C]

[mA]

10...36

[mm]

Mediumtemperatur
Wasser
[°C]

Ilast

0...35

0...65

200

BestellNr.

LI2141

Späne-Entsorgung
„Voll“- Erkennung von
Spänebunkern
Der optische Sensor O1D gibt den
Befüll-Grad des Spänebunkers per Analogausgang aus. Sowohl lang- als auch
kurzbrechende Späne werden erkannt.

Optische Sensoren PMD zur Erkennung des Beladezustandes · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

Reichweite/
Tastweite

Messfrequenz
[Hz]

Spot Ø bei
max.
RW / TW
[mm]

Ub

BestellNr.

[V]

Optischer Abstandssensor

1...33

6

18...30

O1D105

Optischer Abstandssensor

76

0,2...10 m
0,3...6 m

1...33

6

18...30

O1D155

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

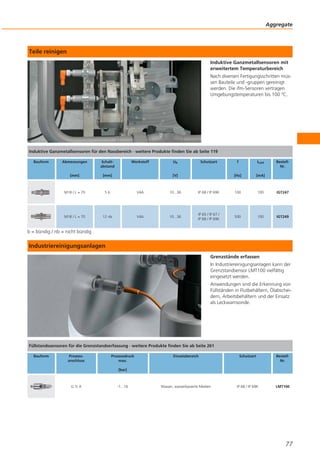

Aggregate

Teile reinigen
Induktive Ganzmetallsensoren mit
erweitertem Temperaturbereich
Nach diversen Fertigungsschritten müssen Bauteile und -gruppen gereinigt
werden. Die ifm-Sensoren vertragen
Umgebungstemperaturen bis 100 °C.

Induktive Ganzmetallsensoren für den Nassbereich · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

Werkstoff

Ub

[mm]

[mm]

M18 / L = 70

5b

V4A

10...36

M18 / L = 70

12 nb

V4A

10...36

Schutzart

f

ILast

[Hz]

[mA]

IP 68 / IP 69K

100

100

IGT247

IP 65 / IP 67 /
IP 68 / IP 69K

500

100

IGT249

[V]

BestellNr.

b = bündig / nb = nicht bündig

Industriereinigungsanlagen
Grenzstände erfassen
In Industriereinigungsanlagen kann der
Grenzstandsensor LMT100 vielfältig
eingesetzt werden.
Anwendungen sind die Erkennung von
Füllständen in Flutbehältern, Ölabscheidern, Arbeitsbehältern und der Einsatz
als Leckwarnsonde.

Füllstandssensoren für die Grenzstandserfassung · weitere Produkte finden Sie ab Seite 261
Bauform

Prozessanschluss

Prozessdruck
max.

Einsatzbereich

Schutzart

BestellNr.

Wasser, wasserbasierte Medien

IP 68 / IP 69K

LMT100

[bar]

G½A

-1...16

77
Aggregate

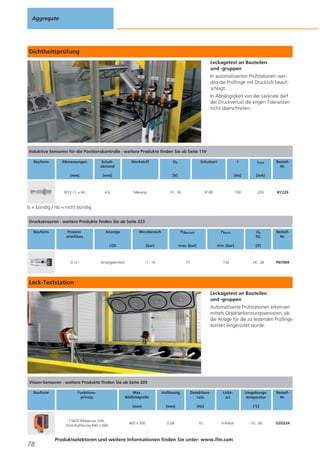

Dichtheitsprüfung
Leckagetest an Bauteilen
und -gruppen
In automatisierten Prüfstationen werden die Prüflinge mit Druckluft beaufschlagt.
In Abhängigkeit von der Leckrate darf
der Druckverlust die engen Toleranzen
nicht überschreiten.

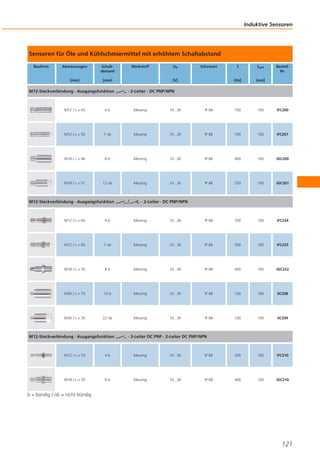

Induktive Sensoren für die Positionskontrolle · weitere Produkte finden Sie ab Seite 119
Bauform

Abmessungen

Schaltabstand

[mm]

[mm]

M12 / L = 60

4b

Werkstoff

Ub

Schutzart

f

[Hz]

Messing

10...36

IP 68

[mA]

700

[V]

ILast

200

BestellNr.

IFC229

b = bündig / nb = nicht bündig
Drucksensoren · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

Anzeigeeinheit

-1...10

75

150

18...36

BestellNr.

PN7004

Leck-Teststation
Leckagetest an Bauteilen
und -gruppen
Automatisierte Prüfstationen erkennen
mittels Objekterkennungssensoren, ob
die Anlage für die zu testenden Prüflinge
korrekt eingerüstet wurde.

Vision-Sensoren · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

78

Auflösung

Detektionsrate

[mm]

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Max.
Bildfeldgröße

[mm]

[Hz]

400 x 300

0,08

10

Lichtart

Umgebungstemperatur

BestellNr.

[°C]

Infrarot

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

-10...60

O2D224
Aggregate

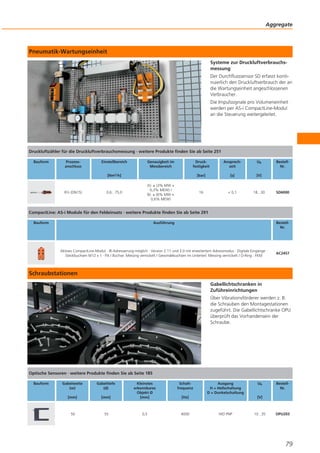

Pneumatik-Wartungseinheit
Systeme zur Druckluftverbrauchsmessung
Der Durchflusssensor SD erfasst kontinuierlich den Druckluftverbrauch der an
die Wartungseinheit angeschlossenen
Verbraucher.
Die Impulssignale pro Volumeneinheit
werden per AS-i CompactLine-Modul
an die Steuerung weitergeleitet.

Druckluftzähler für die Druckluftverbrauchsmessung · weitere Produkte finden Sie ab Seite 251
Bauform

Prozessanschluss

Einstellbereich

Genauigkeit im
Messbereich

Druckfestigkeit

Ansprechzeit

Ub

[bar]

[s]

[V]

16

< 0,1

18...30

[Nm3/h]

R½ (DN15)

0,6...75,0

A): ± (3% MW +
0,3% MEW) /
B): ± (6% MW +
0,6% MEW)

BestellNr.

SD6000

CompactLine: AS-i Module für den Feldeinsatz · weitere Produkte finden Sie ab Seite 291
Bauform

Ausführung

BestellNr.

Aktives CompactLine-Modul · IR-Adressierung möglich · Version 2.11 und 3.0 mit erweitertem Adressmodus · Digitale Eingänge ·
Steckbuchsen M12 x 1 · PA / Buchse: Messing vernickelt / Gewindebuchsen im Unterteil: Messing vernickelt / O-Ring : FKM

AC2457

Schraubstationen

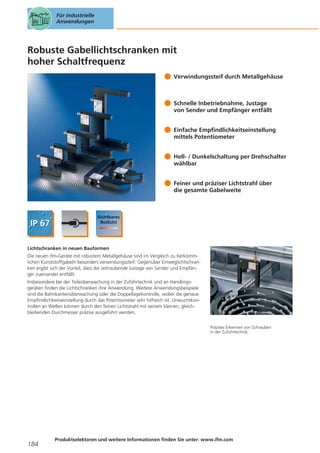

Gabellichtschranken in
Zuführeinrichtungen
Über Vibrationsförderer werden z. B.
die Schrauben den Montagestationen
zugeführt. Die Gabellichtschranke OPU
überprüft das Vorhandensein der
Schraube.

Optische Sensoren · weitere Produkte finden Sie ab Seite 185
Bauform

Gabelweite
(w)

Gabeltiefe
(d)

Schaltfrequenz

[mm]

Kleinstes
erkennbares
Objekt Ø
[mm]

[mm]

50

55

0,5

4000

Ausgang
H = Hellschaltung
D = Dunkelschaltung

[Hz]

Ub

BestellNr.

[V]

H/D PNP

10...35

OPU203

79

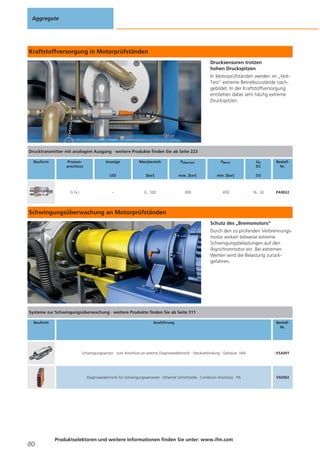

Aggregate

Kraftstoffversorgung in Motorprüfständen
Drucksensoren trotzen
hohen Druckspitzen
In Motorprüfständen werden im „HotTest“ extreme Betriebszustände nachgebildet. In der Kraftstoffversorgung
entstehen dabei sehr häufig extreme
Druckspitzen.

Drucktransmitter mit analogem Ausgang · weitere Produkte finden Sie ab Seite 223
Bauform

Prozessanschluss

Messbereich

PÜberlast

PBerst

Ub
DC

LED

G¼I

Anzeige

[bar]

max. [bar]

min. [bar]

[V]

–

0...100

300

650

16...32

BestellNr.

PA9022

Schwingungsüberwachung an Motorprüfständen
Schutz des „Bremsmotors“
Durch den zu prüfenden Verbrennungsmotor wirken teilweise extreme
Schwingungsbelastungen auf den
Asynchronmotor ein. Bei extremen
Werten wird die Belastung zurückgefahren.

Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311
Bauform

BestellNr.

Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A

VSA001

Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA

80

Ausführung

VSE002

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
Aggregate

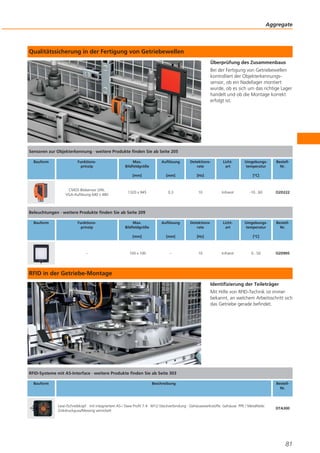

Qualitätssicherung in der Fertigung von Getriebewellen
Überprüfung des Zusammenbaus
Bei der Fertigung von Getriebewellen
kontrolliert der Objekterkennungssensor, ob ein Nadellager montiert
wurde, ob es sich um das richtige Lager
handelt und ob die Montage korrekt
erfolgt ist.

Sensoren zur Objekterkennung · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

Auflösung

Detektionsrate

[mm]

[mm]

[Hz]

1320 x 945

0,3

10

Infrarot

-10...60

O2D222

Max.
Bildfeldgröße

Auflösung

Detektionsrate

Lichtart

Umgebungstemperatur

BestellNr.

[mm]

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Max.
Bildfeldgröße

Lichtart

Umgebungstemperatur

BestellNr.

[mm]

[Hz]

100 x 100

–

10

[°C]

Beleuchtungen · weitere Produkte finden Sie ab Seite 209
Bauform

Funktionsprinzip

–

[°C]

Infrarot

0...50

O2D905

RFID in der Getriebe-Montage
Identifizierung der Teileträger
Mit Hilfe von RFID-Technik ist immer
bekannt, an welchem Arbeitsschritt sich
das Getriebe gerade befindet.

RFID-Systeme mit AS-Interface · weitere Produkte finden Sie ab Seite 303
Bauform

Beschreibung

Lese-/Schreibkopf · mit integriertem AS-i Slave Profil 7.4 · M12-Steckverbindung · Gehäusewerkstoffe: Gehäuse: PPE / Metallteile:
Zinkdruckguss/Messing vernickelt

BestellNr.

DTA300

81

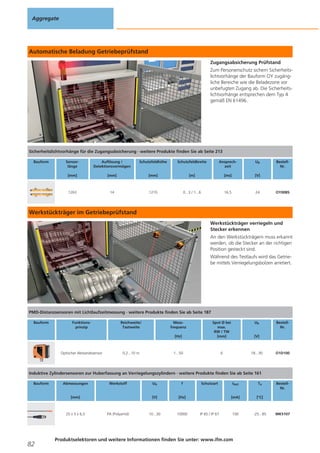

Aggregate

Automatische Beladung Getriebeprüfstand
Zugangsabsicherung Prüfstand
Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Beladezone vor
unbefugten Zugang ab. Die Sicherheitslichtvorhänge entsprechen dem Typ 4
gemäß EN 61496.

Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213
Bauform

Sensorlänge

Auflösung /
Detektionsvermögen

Schutzfeldhöhe

Schutzfeldbreite

Ansprechzeit

Ub

[mm]

[mm]

[mm]

[m]

[ms]

[V]

1263

14

1210

0...3 / 1...6

16,5

24

BestellNr.

OY008S

Werkstückträger im Getriebeprüfstand
Werkstückträger verriegeln und
Stecker erkennen
An den Werkstückträgern muss erkannt
werden, ob die Stecker an der richtigen
Position gesteckt sind.
Während des Testlaufs wird das Getriebe mittels Verriegelungsbolzen arretiert.

PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187
Bauform

Funktionsprinzip

[Hz]

Optischer Abstandssensor

Reichweite/
Tastweite

Messfrequenz

[V]

1...50

0,2...10 m

Spot Ø bei
max.
RW / TW
[mm]

Ub

6

18...30

BestellNr.

O1D100

Induktive Zylindersensoren zur Huberfassung an Verriegelungszylindern · weitere Produkte finden Sie ab Seite 161
Bauform

Abmessungen

Werkstoff

25 x 5 x 6,5

82

PA (Polyamid)

f

[V]

[mm]

Ub

[Hz]

10...30

10000

Schutzart

Ta

[mA]

IP 65 / IP 67

Ilast

[°C]

100

-25...85

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

BestellNr.

MK5107

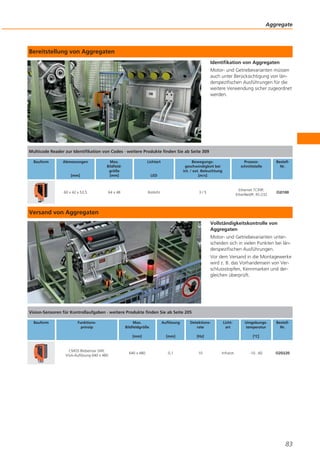

Aggregate

Bereitstellung von Aggregaten
Identifikation von Aggregaten
Motor- und Getriebevarianten müssen
auch unter Berücksichtigung von länderspezifischen Ausführungen für die
weitere Verwendung sicher zugeordnet
werden.

Multicode Reader zur Identifikation von Codes · weitere Produkte finden Sie ab Seite 309
Bauform

Abmessungen

Lichtart

[mm]

Max.
Bildfeldgröße
[mm]

LED

Bewegungsgeschwindigkeit bei
int. / ext. Beleuchtung
[m/s]

60 x 42 x 53,5

64 x 48

Rotlicht

Prozessschnittstelle

3/5

BestellNr.

Ethernet TCP/IP,
EtherNet/IP, RS-232

O2I100

Versand von Aggregaten
Vollständigkeitskontrolle von
Aggregaten
Motor- und Getriebevarianten unterscheiden sich in vielen Punkten bei länderspezifischen Ausführungen.
Vor dem Versand in die Montagewerke
wird z. B. das Vorhandensein von Verschlussstopfen, Kennmarken und dergleichen überprüft.

Vision-Sensoren für Kontrollaufgaben · weitere Produkte finden Sie ab Seite 205
Bauform

Funktionsprinzip

Auflösung

Detektionsrate

[mm]

CMOS Bildsensor S/W,
VGA-Auflösung 640 x 480

Max.
Bildfeldgröße

[mm]

[Hz]

640 x 480

0,1

10

Lichtart

Umgebungstemperatur

BestellNr.

[°C]

Infrarot

-10...60

O2D220

83

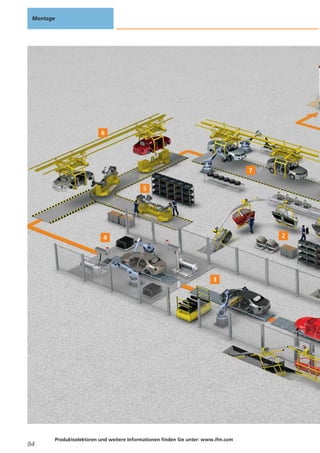

Montage

84

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

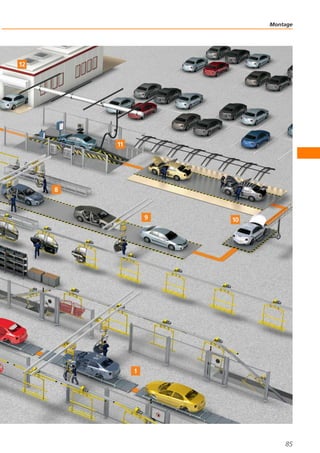

Montage

85

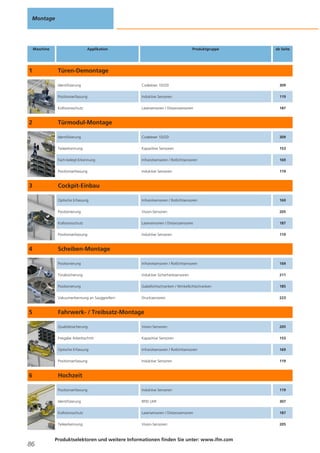

Montage

Maschine

1

Applikation

Produktgruppe

ab Seite

Türen-Demontage
Identifizierung

Lasersensoren / Distanzsensoren

187

Codeleser 1D/2D

309

Teileerkennung

Kapazitive Sensoren

153

Fach-belegt-Erkennung

Infrarotsensoren / Rotlichtsensoren

169

Positionserfassung

Induktive Sensoren

119

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Positionierung

Vision-Sensoren

205

Kollisionsschutz

Lasersensoren / Distanzsensoren

187

Positionserfassung

Induktive Sensoren

119

Positionierung

Infrarotsensoren / Rotlichtsensoren

169

Torabsicherung

Induktive Sicherheitssensoren

211

Positionierung

Gabellichtschranken / Winkellichtschranken

185

Vakuumerkennung an Sauggreifern

5

119

Identifizierung

4

Induktive Sensoren

Kollisionsschutz

3

309

Positionserfassung

2

Codeleser 1D/2D

Drucksensoren

223

Türmodul-Montage

Cockpit-Einbau

Scheiben-Montage

Fahrwerk- / Treibsatz-Montage
Qualitätssicherung

Kapazitive Sensoren

153

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Positionserfassung

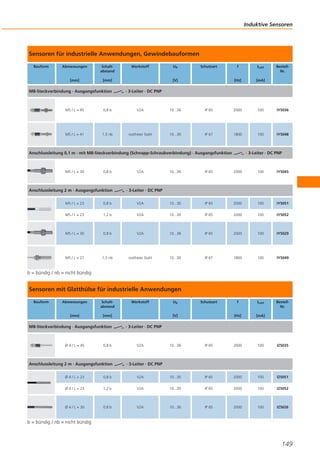

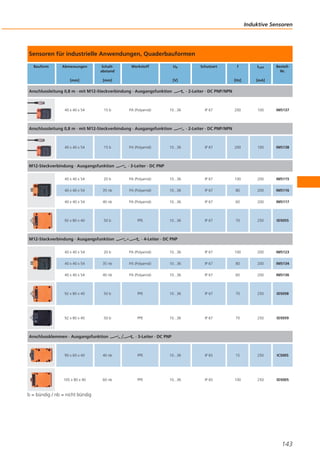

Induktive Sensoren

119

Positionserfassung

Induktive Sensoren

119

Identifizierung

RFID UHF

307

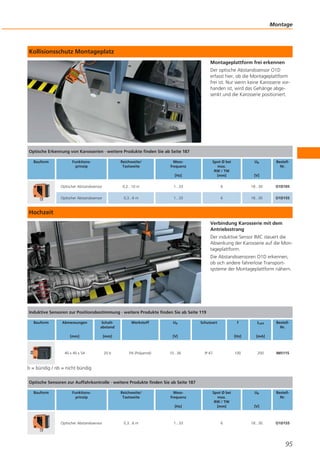

Kollisionsschutz

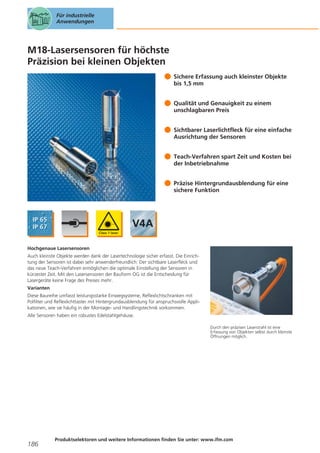

Lasersensoren / Distanzsensoren

187

Teileerkennung

86

205

Freigabe Arbeitsschritt

6

Vision-Sensoren

Vision-Sensoren

205

Hochzeit

Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

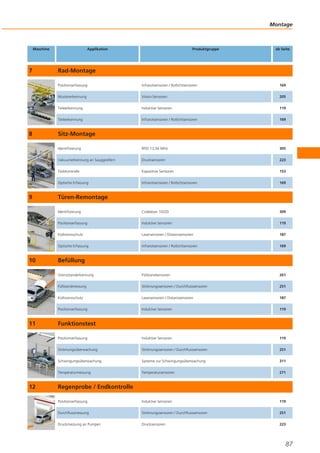

Montage

Maschine

7

Applikation

Produktgruppe

ab Seite

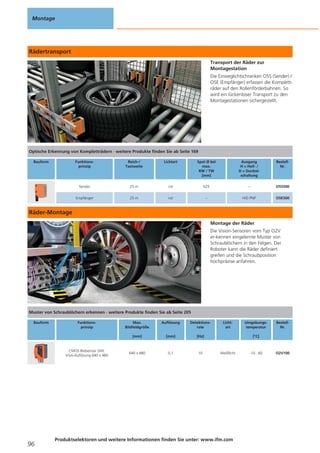

Rad-Montage
Positionserfassung

119

Infrarotsensoren / Rotlichtsensoren

169

RFID 13,56 MHz

305

Vakuumerkennung an Sauggreifern

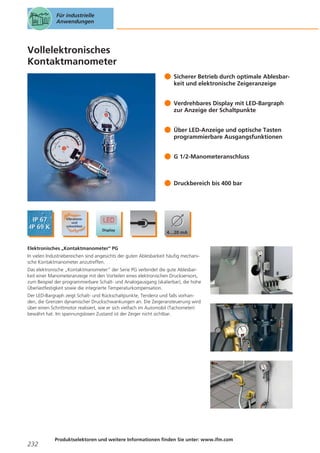

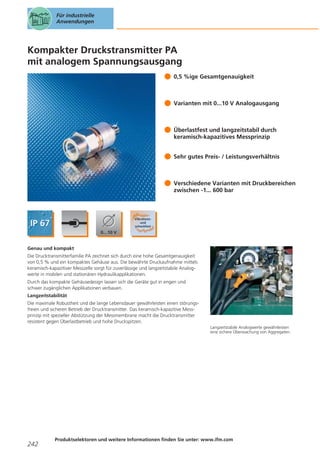

Drucksensoren

223

Teilekontrolle

Kapazitive Sensoren

153

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

Identifizierung

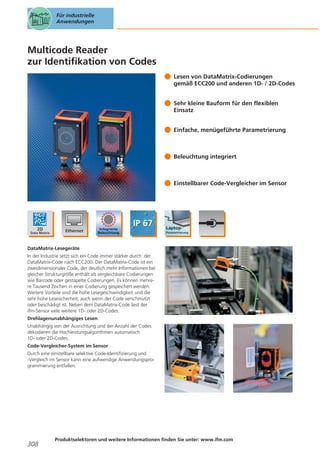

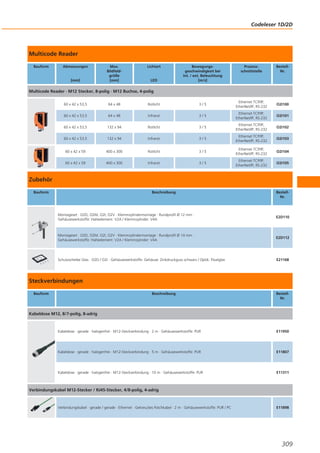

Codeleser 1D/2D

309

Positionserfassung

Induktive Sensoren

119

Kollisionsschutz

Lasersensoren / Distanzsensoren

187

Optische Erfassung

Infrarotsensoren / Rotlichtsensoren

169

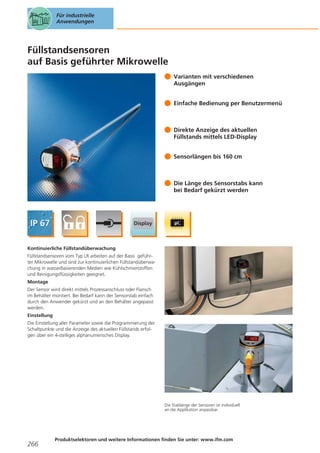

Grenzstanderkennung

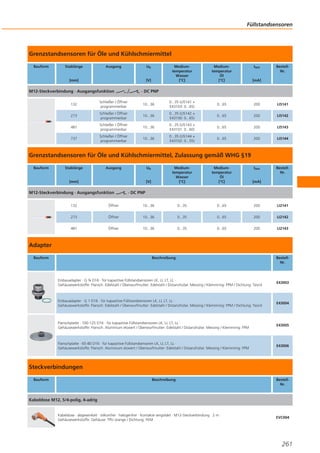

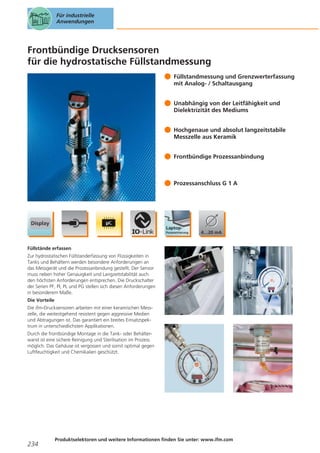

Füllstandsensoren

261

Füllstandmessung

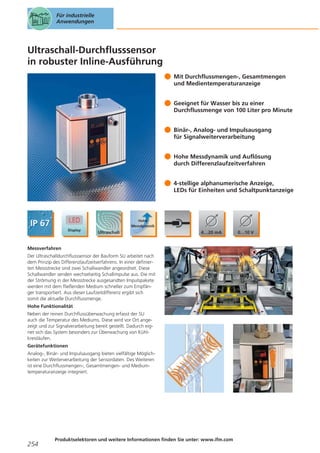

Strömungssensoren / Durchflusssensoren

251

Kollisionsschutz

Lasersensoren / Distanzsensoren

187

Positionserfassung

Induktive Sensoren

119

Positionserfassung

Induktive Sensoren

119

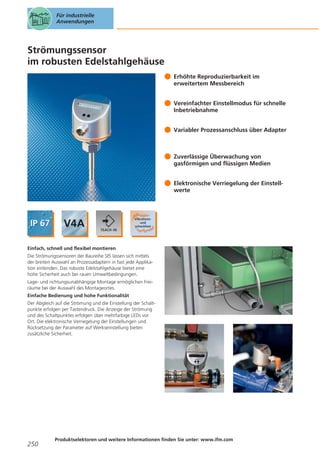

Strömungsüberwachung

Strömungssensoren / Durchflusssensoren

251

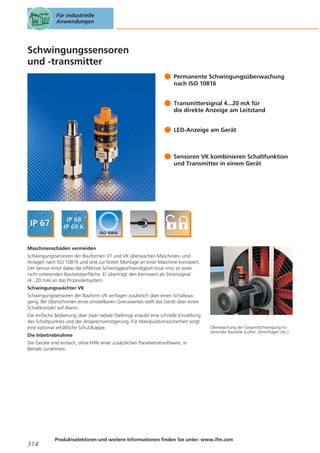

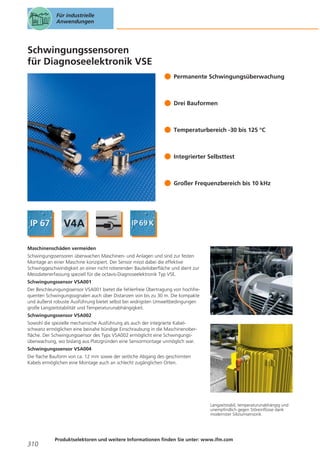

Schwingungsüberwachung

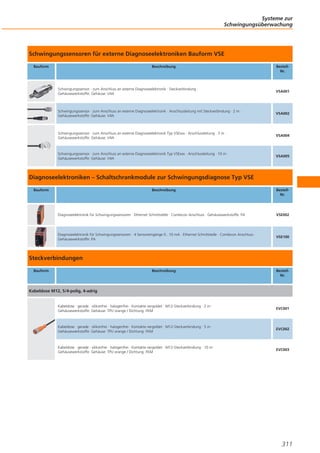

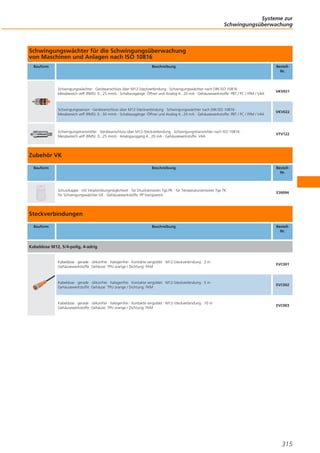

Systeme zur Schwingungsüberwachung

311

Temperaturmessung

12

Induktive Sensoren

Identifizierung

11

205

Teileerkennung

10

Vision-Sensoren

Teileerkennung

9

169

Mustererkennung

8

Infrarotsensoren / Rotlichtsensoren

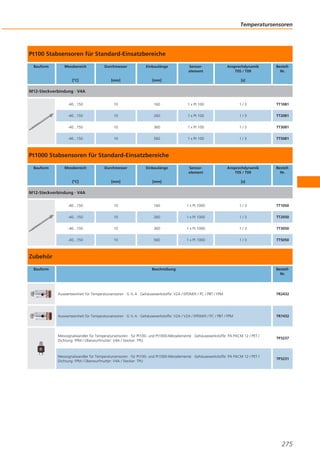

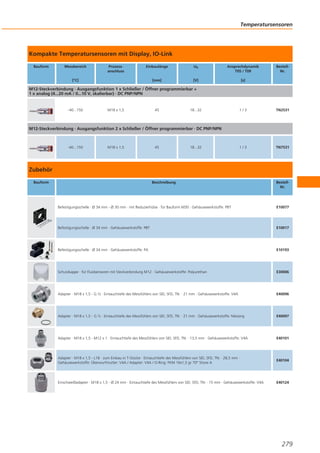

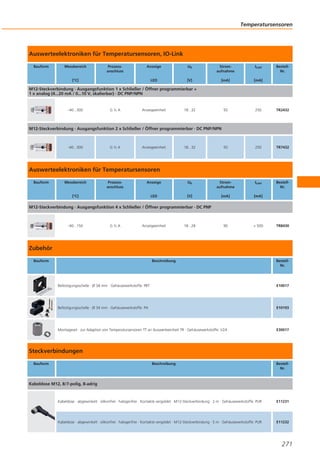

Temperatursensoren

271

Positionserfassung

Induktive Sensoren

119

Durchflussmessung

Strömungssensoren / Durchflusssensoren

251

Druckmessung an Pumpen

Drucksensoren

223

Sitz-Montage

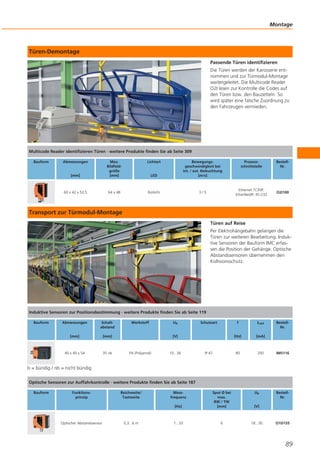

Türen-Remontage

Befüllung

Funktionstest

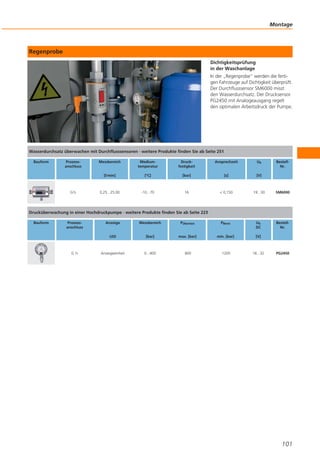

Regenprobe / Endkontrolle

87
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

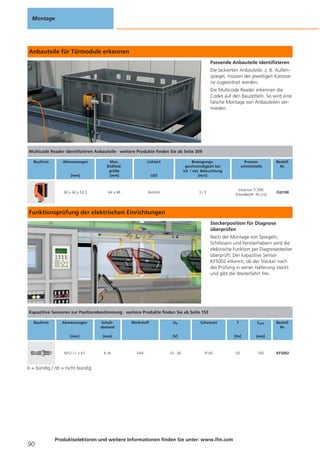

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

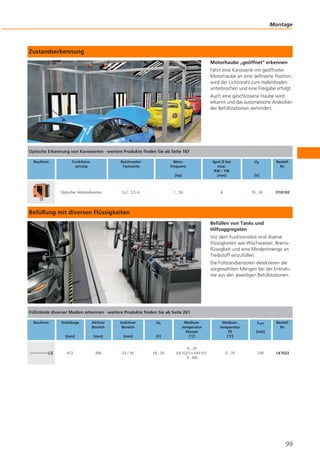

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

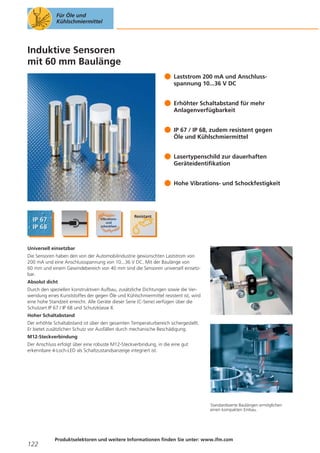

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

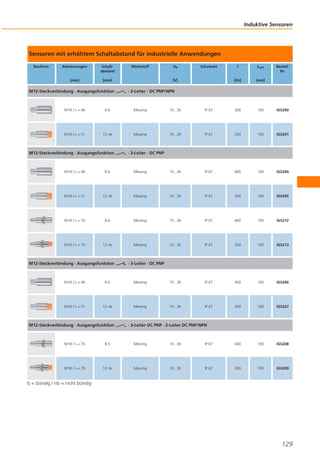

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

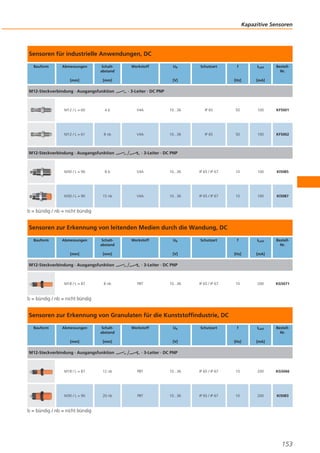

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

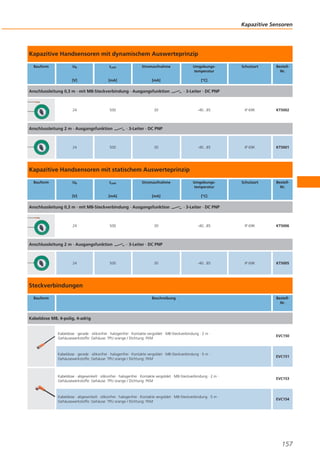

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

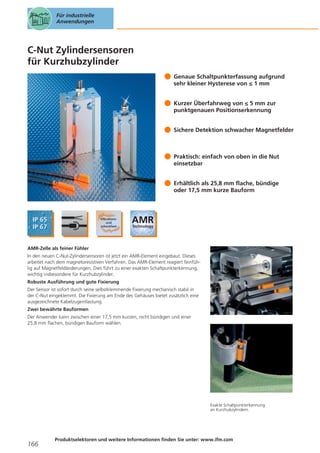

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

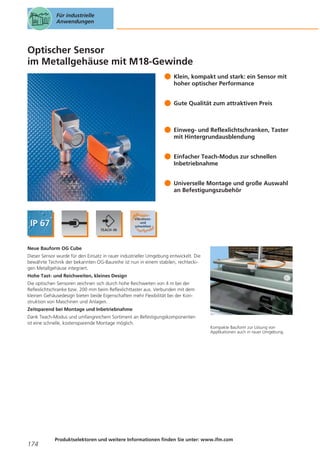

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

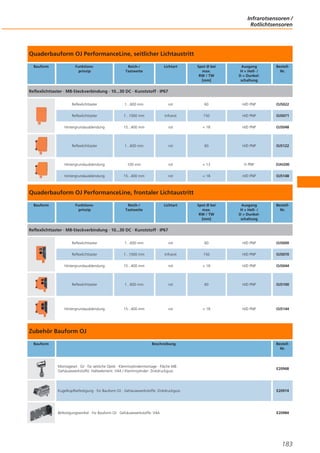

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

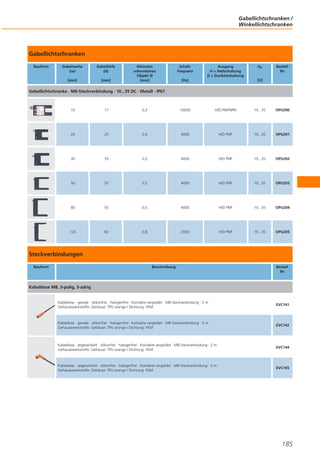

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

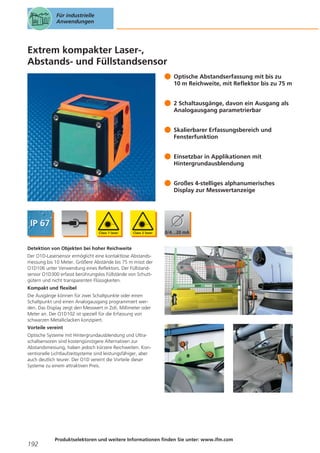

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

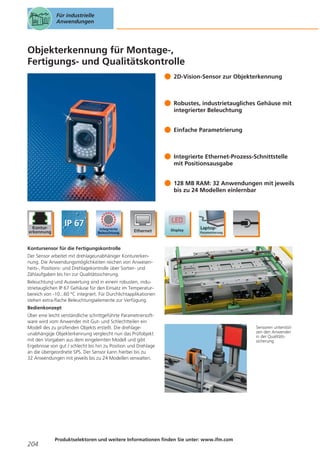

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

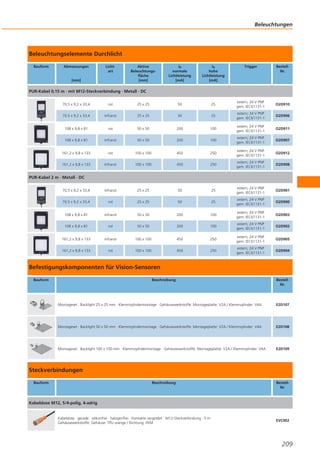

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

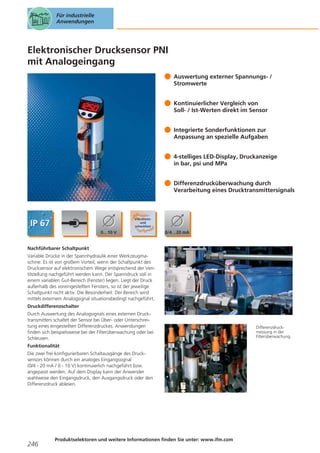

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

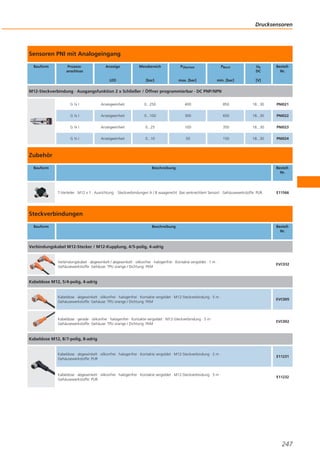

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

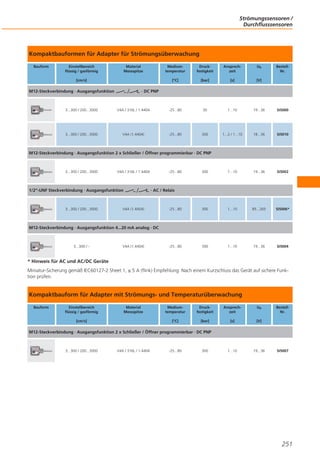

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

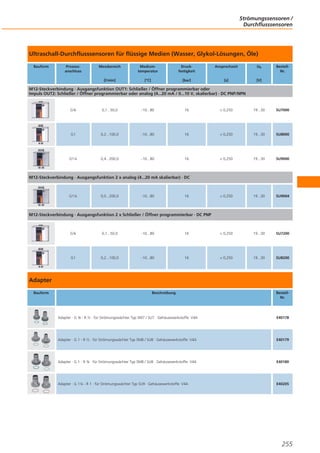

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014
Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

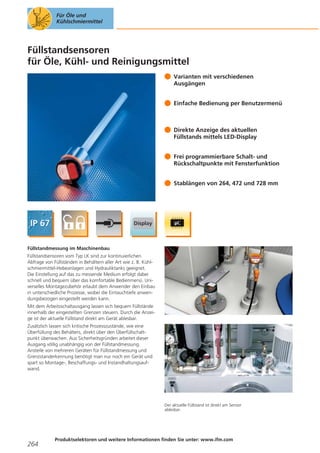

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

Weitere ähnliche Inhalte

Was ist angesagt?

Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014
Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014
Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014
ifm electronic gmbh

Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015
Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015
Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015
ifm electronic gmbh

Viele gute Gründe, warum Maschinenbauer auf IO-Link setzen
Viele gute Gründe, warum Maschinenbauer auf IO-Link setzenViele gute Gründe, warum Maschinenbauer auf IO-Link setzen
Viele gute Gründe, warum Maschinenbauer auf IO-Link setzen
ifm electronic gmbh

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen ArbeitsmaschinenSteuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
ifm electronic gmbh

Prozesse in der Stahlindustrie
Prozesse in der StahlindustrieProzesse in der Stahlindustrie
Prozesse in der Stahlindustrie
ifm electronic gmbh

Viele gute Gründe, warum die Produktion auf IO-Link setzt
Viele gute Gründe, warum die Produktion auf IO-Link setztViele gute Gründe, warum die Produktion auf IO-Link setzt
Viele gute Gründe, warum die Produktion auf IO-Link setzt
ifm electronic gmbh

Automatisierungstechnik für die Stahlindustrie 2015/2016
Automatisierungstechnik für die Stahlindustrie 2015/2016Automatisierungstechnik für die Stahlindustrie 2015/2016
Automatisierungstechnik für die Stahlindustrie 2015/2016
ifm electronic gmbh


Was ist angesagt? (7)

Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014
Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014
Ifm Automatisierungstechnik für die Windindustrie Deutsch 2014

Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015
Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015
Automatisierungstechnik für die Werkzeugmaschinenindustrie Katalog 2014/2015

Viele gute Gründe, warum Maschinenbauer auf IO-Link setzen
Viele gute Gründe, warum Maschinenbauer auf IO-Link setzenViele gute Gründe, warum Maschinenbauer auf IO-Link setzen
Viele gute Gründe, warum Maschinenbauer auf IO-Link setzen

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen ArbeitsmaschinenSteuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen

Prozesse in der Stahlindustrie
Prozesse in der StahlindustrieProzesse in der Stahlindustrie
Prozesse in der Stahlindustrie

Viele gute Gründe, warum die Produktion auf IO-Link setzt
Viele gute Gründe, warum die Produktion auf IO-Link setztViele gute Gründe, warum die Produktion auf IO-Link setzt
Viele gute Gründe, warum die Produktion auf IO-Link setzt

Automatisierungstechnik für die Stahlindustrie 2015/2016
Automatisierungstechnik für die Stahlindustrie 2015/2016Automatisierungstechnik für die Stahlindustrie 2015/2016
Automatisierungstechnik für die Stahlindustrie 2015/2016


Andere mochten auch

Datenschutzbestimmungen von Microsoft - Stand Juli 2015
Datenschutzbestimmungen von Microsoft - Stand Juli 2015Datenschutzbestimmungen von Microsoft - Stand Juli 2015
Datenschutzbestimmungen von Microsoft - Stand Juli 2015
Christian Habermueller

Album de fotografias ANGELES
Album de fotografias ANGELESAlbum de fotografias ANGELES
Album de fotografias ANGELES
jerelly18

SESEC Klimatechnik und Belüftung
SESEC Klimatechnik und BelüftungSESEC Klimatechnik und Belüftung
SESEC Klimatechnik und Belüftung
DITF Denkendorf

RWG Info 2015
RWG Info 2015RWG Info 2015
RWG Info 2015
klaushertel

4º domingo de adviento
4º domingo de adviento4º domingo de adviento
4º domingo de adviento
Juan Pablo Assiso

4609 maturano1
4609 maturano14609 maturano1
4609 maturano1
reynaldo19400000

Tarea 5 do not let them die!
Tarea 5 do not let them die!Tarea 5 do not let them die!
Tarea 5 do not let them die!
Mauricio Morales

Base legal ley de sensico
Base legal ley de sensicoBase legal ley de sensico
Base legal ley de sensico
Rut Esmeralda Ojeda Acuña

Museo virtual
Museo virtualMuseo virtual
Museo virtual
checho98

Wissenschaftliche Suchmaschinen
Wissenschaftliche SuchmaschinenWissenschaftliche Suchmaschinen
Wissenschaftliche SuchmaschinenMartina Grosty

Plan de contingencia para instituciones educativas municipalidad de carabayll...
Plan de contingencia para instituciones educativas municipalidad de carabayll...Plan de contingencia para instituciones educativas municipalidad de carabayll...
Plan de contingencia para instituciones educativas municipalidad de carabayll...
Rosalin Rabines anticona

Cuadro arpa
Cuadro arpaCuadro arpa
Cuadro arpa
yesseniaacostalugo

Tare1
Tare1Tare1
Colegio nacional nicolás esguerra
Colegio nacional nicolás esguerraColegio nacional nicolás esguerra
Colegio nacional nicolás esguerra
checho98

Evitemos el abuso sexual
Evitemos el abuso sexualEvitemos el abuso sexual
Evitemos el abuso sexual
edwinchisag1

Inxmail Professional meets Shopware
Inxmail Professional meets ShopwareInxmail Professional meets Shopware
Inxmail Professional meets Shopware
Inxmail GmbH

Windermere brochure
Windermere brochureWindermere brochure
Windermere brochure
VasconEngineers

Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!
Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!
Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!
Michael Hülskötter

Fracaso escolar
Fracaso escolarFracaso escolar
Fracaso escolar
Karen Velasquez


Andere mochten auch (20)

Datenschutzbestimmungen von Microsoft - Stand Juli 2015
Datenschutzbestimmungen von Microsoft - Stand Juli 2015Datenschutzbestimmungen von Microsoft - Stand Juli 2015
Datenschutzbestimmungen von Microsoft - Stand Juli 2015

Album de fotografias ANGELES
Album de fotografias ANGELESAlbum de fotografias ANGELES
Album de fotografias ANGELES

SESEC Klimatechnik und Belüftung
SESEC Klimatechnik und BelüftungSESEC Klimatechnik und Belüftung
SESEC Klimatechnik und Belüftung

RWG Info 2015
RWG Info 2015RWG Info 2015
RWG Info 2015

4º domingo de adviento
4º domingo de adviento4º domingo de adviento
4º domingo de adviento

4609 maturano1
4609 maturano14609 maturano1
4609 maturano1

Tarea 5 do not let them die!
Tarea 5 do not let them die!Tarea 5 do not let them die!
Tarea 5 do not let them die!

Base legal ley de sensico
Base legal ley de sensicoBase legal ley de sensico
Base legal ley de sensico

Museo virtual
Museo virtualMuseo virtual
Museo virtual

Wissenschaftliche Suchmaschinen
Wissenschaftliche SuchmaschinenWissenschaftliche Suchmaschinen
Wissenschaftliche Suchmaschinen

Plan de contingencia para instituciones educativas municipalidad de carabayll...
Plan de contingencia para instituciones educativas municipalidad de carabayll...Plan de contingencia para instituciones educativas municipalidad de carabayll...
Plan de contingencia para instituciones educativas municipalidad de carabayll...

Cuadro arpa
Cuadro arpaCuadro arpa
Cuadro arpa

Tare1
Tare1Tare1
Tare1

Colegio nacional nicolás esguerra
Colegio nacional nicolás esguerraColegio nacional nicolás esguerra
Colegio nacional nicolás esguerra

Evitemos el abuso sexual
Evitemos el abuso sexualEvitemos el abuso sexual
Evitemos el abuso sexual

stARTcamp DD / Barcamp
stARTcamp DD / BarcampstARTcamp DD / Barcamp
stARTcamp DD / Barcamp

Inxmail Professional meets Shopware
Inxmail Professional meets ShopwareInxmail Professional meets Shopware
Inxmail Professional meets Shopware

Windermere brochure
Windermere brochureWindermere brochure
Windermere brochure

Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!
Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!
Wie zur Hölle, Google, kommt meine Seite auf Platz 1?!

Fracaso escolar
Fracaso escolarFracaso escolar
Fracaso escolar


Ähnlich wie Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014
Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014
Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014
ifm electronic gmbh

Automatisierungstechnik für die Windindustrie Deutsch 2014
Automatisierungstechnik für die Windindustrie Deutsch 2014Automatisierungstechnik für die Windindustrie Deutsch 2014
Automatisierungstechnik für die Windindustrie Deutsch 2014
ifm electronic gmbh

Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014
ifm electronic gmbh

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
ifm electronic gmbh

Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
ifm electronic gmbh

Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm
Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifmSehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm
Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm
ifm electronic gmbh

ifm Automationbook 2016 Deutsch
ifm Automationbook 2016 Deutschifm Automationbook 2016 Deutsch
ifm Automationbook 2016 Deutsch
ifm electronic gmbh

Imitrix Elektronik D
Imitrix Elektronik DImitrix Elektronik D
Imitrix Elektronik D
imitrix GmbH

Webinar - Predictive ohne Daten - geht das?
Webinar - Predictive ohne Daten - geht das?Webinar - Predictive ohne Daten - geht das?
Webinar - Predictive ohne Daten - geht das?
Trebing & Himstedt Prozeßautomation GmbH & Co. KG

After-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren
After-Sales 4.0 - Commerce, CRM und KI optimal orchestrierenAfter-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren
After-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren
Anke Bebber

Automation für die Energiegewinnung der Zukunft
Automation für die Energiegewinnung der ZukunftAutomation für die Energiegewinnung der Zukunft
Automation für die Energiegewinnung der Zukunft
ifm electronic gmbh

Technische Broschüre Motorkupplung
Technische Broschüre MotorkupplungTechnische Broschüre Motorkupplung
Technische Broschüre Motorkupplung
ValeoServiceDeutschland

Automotive Com Wolfsburg 2011
Automotive Com Wolfsburg 2011Automotive Com Wolfsburg 2011
Automotive Com Wolfsburg 2011
Vogel IT-Medien

Industrie 4.0: State of the art
Industrie 4.0: State of the artIndustrie 4.0: State of the art
Industrie 4.0: State of the art
OMM Solutions GmbH

Key Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle
Key Note AutomotiveCOM 2011 - Collaboration within the Automotive LifecycleKey Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle
Key Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle
Peter Schorn

Informationsfolder MFA 2012
Informationsfolder MFA 2012Informationsfolder MFA 2012
Informationsfolder MFA 2012
dankl+partner consulting gmbh

Ein modernes EPOS
Ein modernes EPOSEin modernes EPOS
Ein modernes EPOS
TANNER AG

Besondere Merkmale
Besondere MerkmaleBesondere Merkmale
Besondere MerkmaleBITE GmbH

Präsentation GSE Jahreshauptversammlung 2015 05-12
Präsentation GSE Jahreshauptversammlung 2015 05-12Präsentation GSE Jahreshauptversammlung 2015 05-12
Präsentation GSE Jahreshauptversammlung 2015 05-12
LineMetrics


Ähnlich wie Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014 (20)

Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014
Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014
Automatisierungstechnik für die Lebensmittelindustrie Deutsch 2013-2014

Automatisierungstechnik für die Windindustrie Deutsch 2014
Automatisierungstechnik für die Windindustrie Deutsch 2014Automatisierungstechnik für die Windindustrie Deutsch 2014
Automatisierungstechnik für die Windindustrie Deutsch 2014

Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014

Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014

Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm
Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifmSehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm
Sehen, was läuft. Mit den neuen kapazitiven Sensoren von ifm

ifm Automationbook 2016 Deutsch
ifm Automationbook 2016 Deutschifm Automationbook 2016 Deutsch
ifm Automationbook 2016 Deutsch

Imitrix Elektronik D
Imitrix Elektronik DImitrix Elektronik D
Imitrix Elektronik D

Webinar - Predictive ohne Daten - geht das?
Webinar - Predictive ohne Daten - geht das?Webinar - Predictive ohne Daten - geht das?
Webinar - Predictive ohne Daten - geht das?

After-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren
After-Sales 4.0 - Commerce, CRM und KI optimal orchestrierenAfter-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren
After-Sales 4.0 - Commerce, CRM und KI optimal orchestrieren

Automation für die Energiegewinnung der Zukunft
Automation für die Energiegewinnung der ZukunftAutomation für die Energiegewinnung der Zukunft
Automation für die Energiegewinnung der Zukunft

Technische Broschüre Motorkupplung
Technische Broschüre MotorkupplungTechnische Broschüre Motorkupplung
Technische Broschüre Motorkupplung

Productronica tageszeitung tag2
Productronica tageszeitung tag2Productronica tageszeitung tag2
Productronica tageszeitung tag2

Automotive Com Wolfsburg 2011
Automotive Com Wolfsburg 2011Automotive Com Wolfsburg 2011
Automotive Com Wolfsburg 2011

Industrie 4.0: State of the art
Industrie 4.0: State of the artIndustrie 4.0: State of the art
Industrie 4.0: State of the art

Key Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle
Key Note AutomotiveCOM 2011 - Collaboration within the Automotive LifecycleKey Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle
Key Note AutomotiveCOM 2011 - Collaboration within the Automotive Lifecycle

Informationsfolder MFA 2012
Informationsfolder MFA 2012Informationsfolder MFA 2012
Informationsfolder MFA 2012

Ein modernes EPOS
Ein modernes EPOSEin modernes EPOS
Ein modernes EPOS

Besondere Merkmale
Besondere MerkmaleBesondere Merkmale
Besondere Merkmale

Präsentation GSE Jahreshauptversammlung 2015 05-12
Präsentation GSE Jahreshauptversammlung 2015 05-12Präsentation GSE Jahreshauptversammlung 2015 05-12
Präsentation GSE Jahreshauptversammlung 2015 05-12


Mehr von ifm electronic gmbh

Valve Feedback
Valve FeedbackValve Feedback
Valve Feedback
ifm electronic gmbh

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe
ifm electronic gmbh

IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)
ifm electronic gmbh

IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)
ifm electronic gmbh

ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)
ifm electronic gmbh

ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)
ifm electronic gmbh

From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0
ifm electronic gmbh

Von der Schwingungsüberwachung zu Industrie 4.0
Von der Schwingungsüberwachung zu Industrie 4.0 Von der Schwingungsüberwachung zu Industrie 4.0
Von der Schwingungsüberwachung zu Industrie 4.0
ifm electronic gmbh

Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)
ifm electronic gmbh

Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.
ifm electronic gmbh

ifm超音波感應器
ifm超音波感應器ifm超音波感應器
ifm超音波感應器
ifm electronic gmbh

Один диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчикиОдин диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчики
ifm electronic gmbh

Process dans la sidérurgie
Process dans la sidérurgieProcess dans la sidérurgie
Process dans la sidérurgie
ifm electronic gmbh

Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifmIl primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
ifm electronic gmbh

Rilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visioneRilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visione
ifm electronic gmbh

Vision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenesVision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenes
ifm electronic gmbh

Mit Vision-Sensoren Objekte und Szenarien erkennen und bewerten
Mit Vision-Sensoren Objekte und Szenarien erkennen und bewertenMit Vision-Sensoren Objekte und Szenarien erkennen und bewerten
Mit Vision-Sensoren Objekte und Szenarien erkennen und bewerten
ifm electronic gmbh

See what is going on with the new capacitive sensors from ifm
See what is going on with the new capacitive sensors from ifmSee what is going on with the new capacitive sensors from ifm
See what is going on with the new capacitive sensors from ifm
ifm electronic gmbh

Klein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform
Klein aber oho! Das neue Opto-Highlight O8 in MiniaturbauformKlein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform
Klein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform
ifm electronic gmbh

Velké věci přicházejí v malém balení – nový světelný snímač O8
Velké věci přicházejí v malém balení – nový světelný snímač O8Velké věci přicházejí v malém balení – nový světelný snímač O8
Velké věci přicházejí v malém balení – nový světelný snímač O8
ifm electronic gmbh


Mehr von ifm electronic gmbh (20)

Valve Feedback
Valve FeedbackValve Feedback
Valve Feedback

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe

IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)

IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)

ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)

ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)

From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0

Von der Schwingungsüberwachung zu Industrie 4.0
Von der Schwingungsüberwachung zu Industrie 4.0 Von der Schwingungsüberwachung zu Industrie 4.0
Von der Schwingungsüberwachung zu Industrie 4.0

Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)

Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.

ifm超音波感應器
ifm超音波感應器ifm超音波感應器
ifm超音波感應器

Один диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчикиОдин диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчики

Process dans la sidérurgie
Process dans la sidérurgieProcess dans la sidérurgie
Process dans la sidérurgie

Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifmIl primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm

Rilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visioneRilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visione

Vision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenesVision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenes

Mit Vision-Sensoren Objekte und Szenarien erkennen und bewerten
Mit Vision-Sensoren Objekte und Szenarien erkennen und bewertenMit Vision-Sensoren Objekte und Szenarien erkennen und bewerten
Mit Vision-Sensoren Objekte und Szenarien erkennen und bewerten

See what is going on with the new capacitive sensors from ifm
See what is going on with the new capacitive sensors from ifmSee what is going on with the new capacitive sensors from ifm
See what is going on with the new capacitive sensors from ifm

Klein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform
Klein aber oho! Das neue Opto-Highlight O8 in MiniaturbauformKlein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform
Klein aber oho! Das neue Opto-Highlight O8 in Miniaturbauform

Velké věci přicházejí v malém balení – nový světelný snímač O8
Velké věci přicházejí v malém balení – nový světelný snímač O8Velké věci přicházejí v malém balení – nový světelný snímač O8
Velké věci přicházejí v malém balení – nový světelný snímač O8


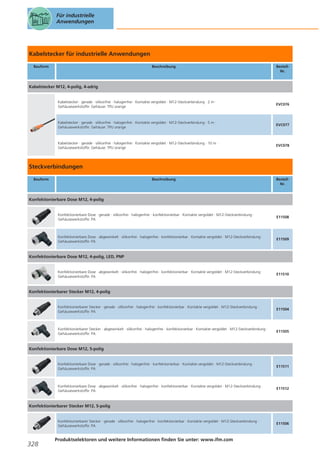

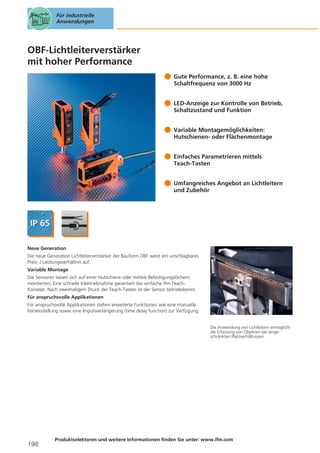

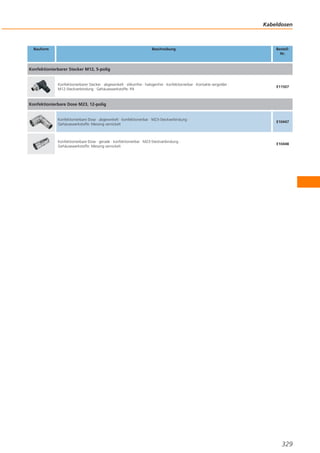

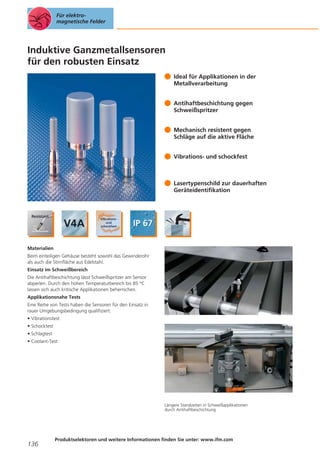

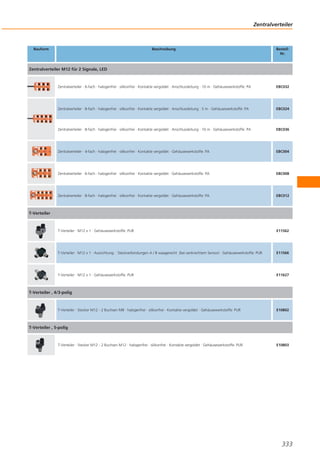

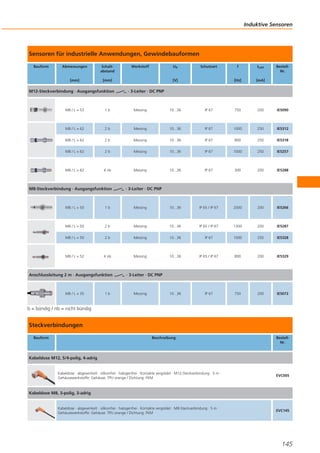

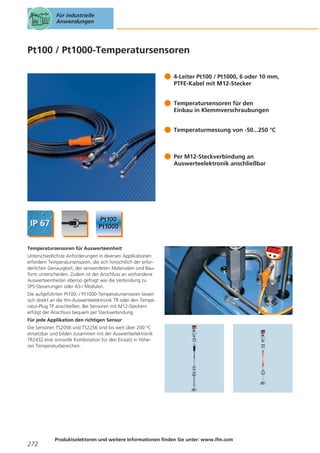

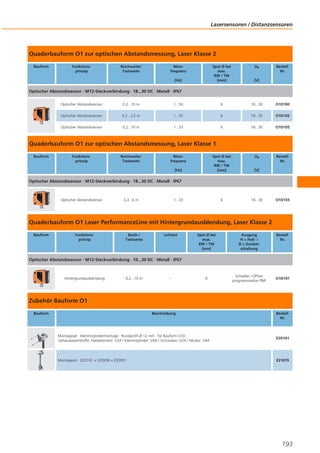

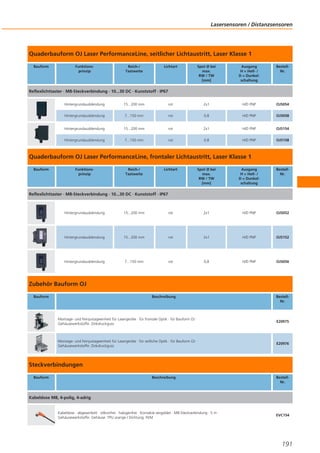

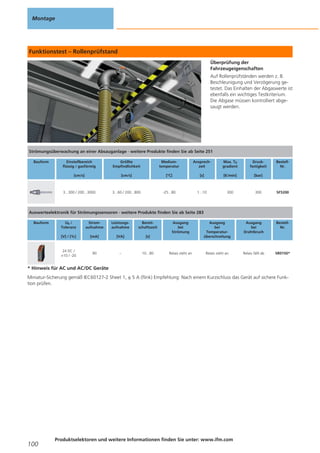

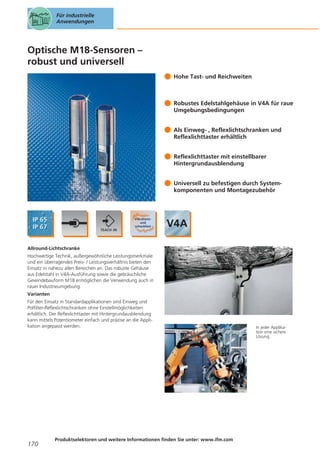

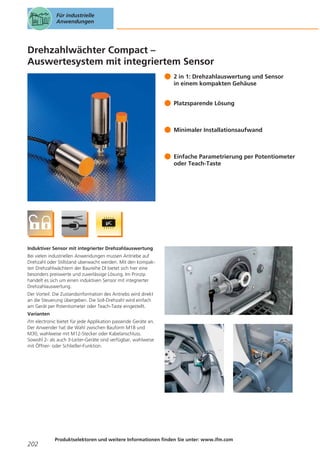

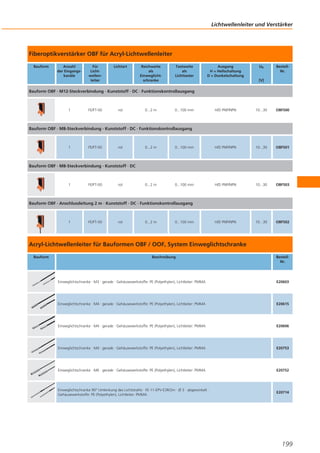

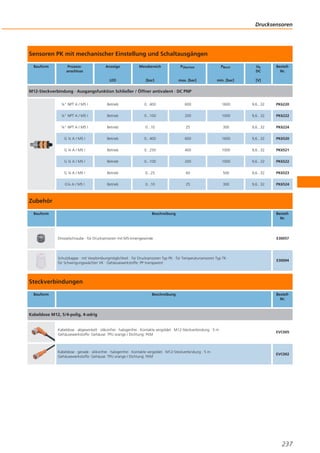

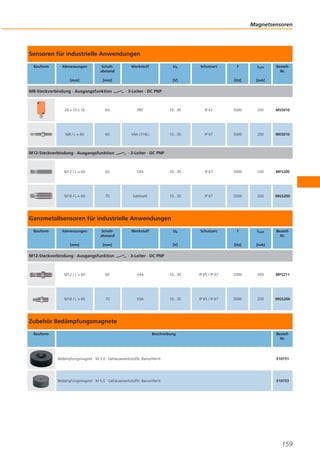

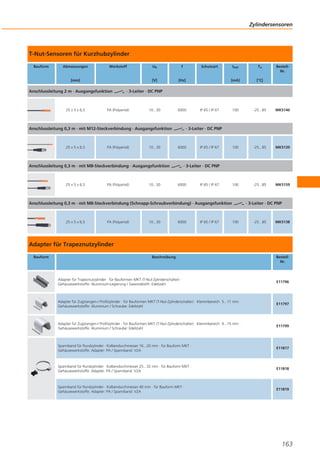

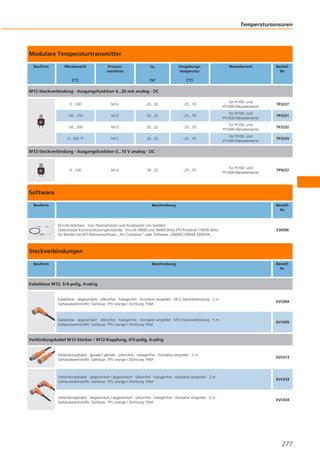

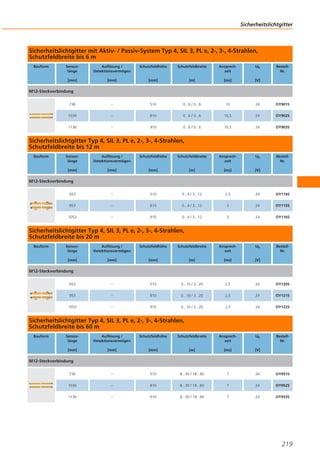

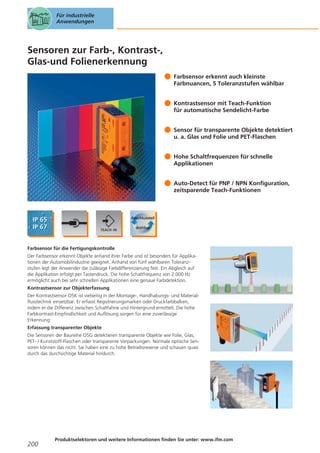

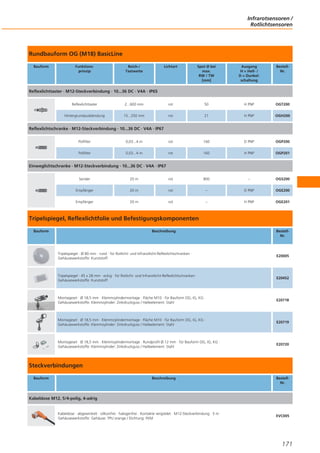

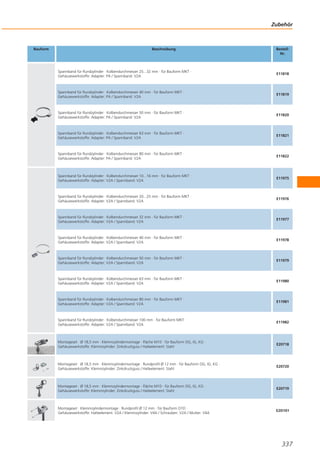

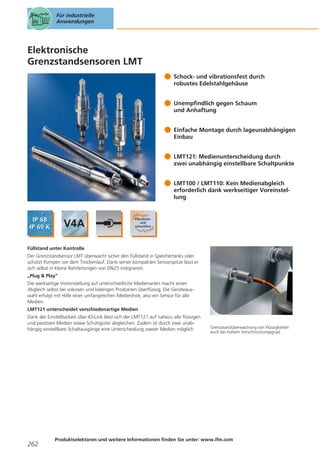

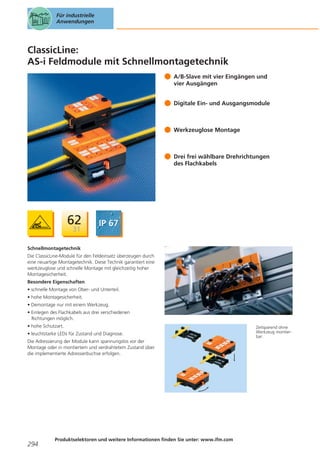

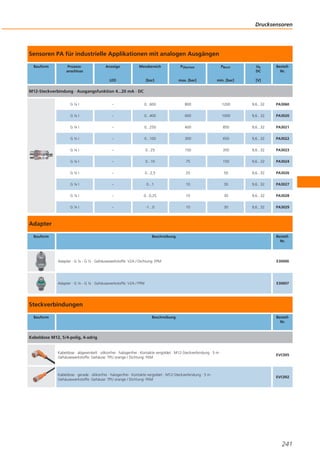

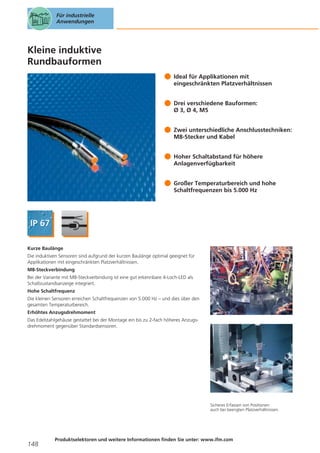

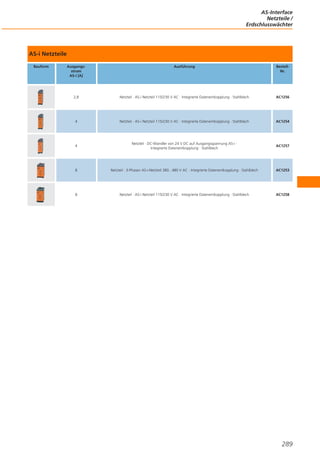

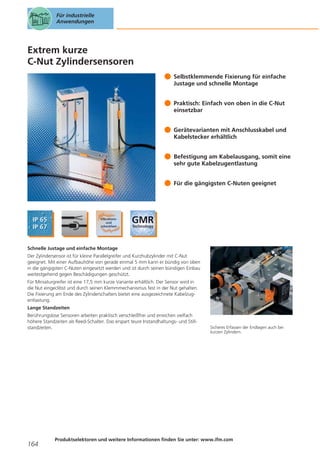

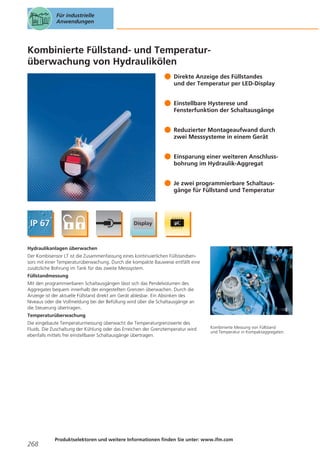

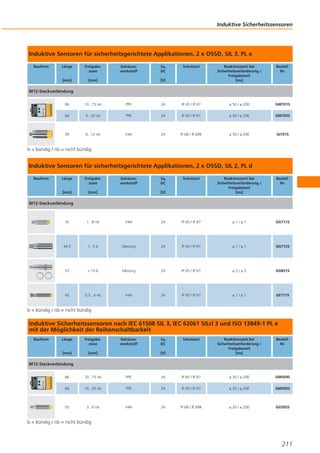

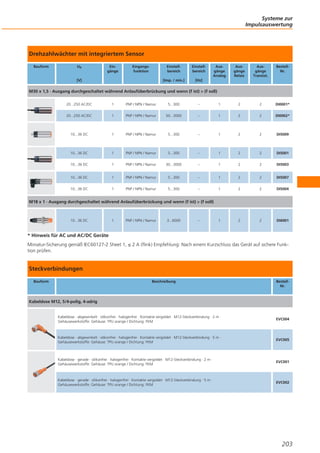

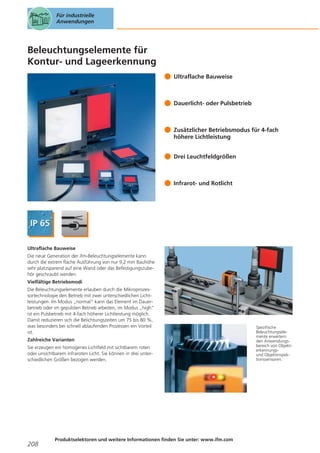

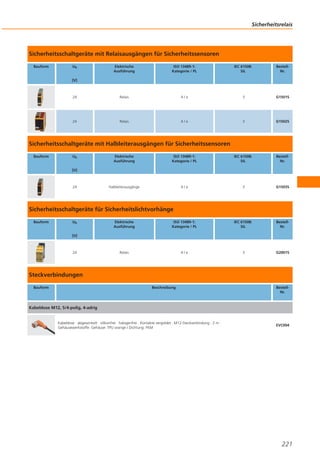

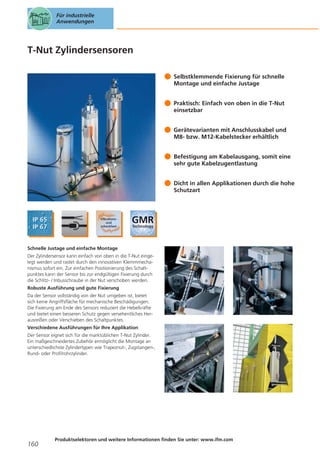

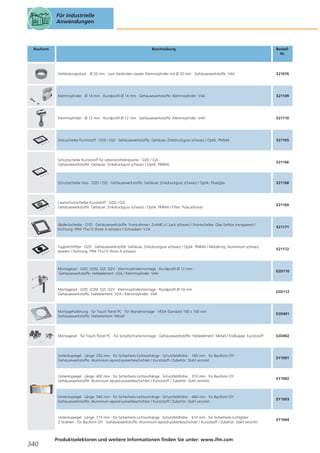

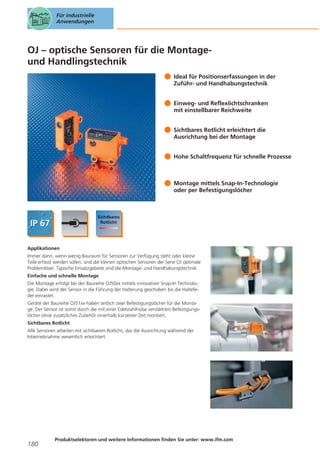

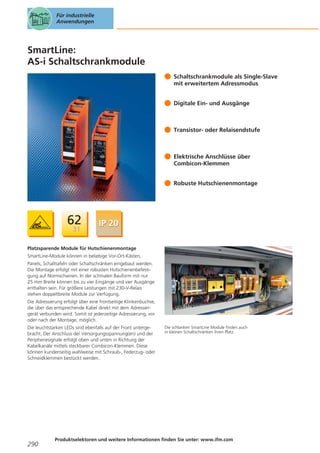

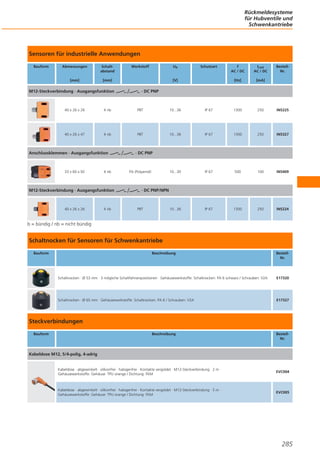

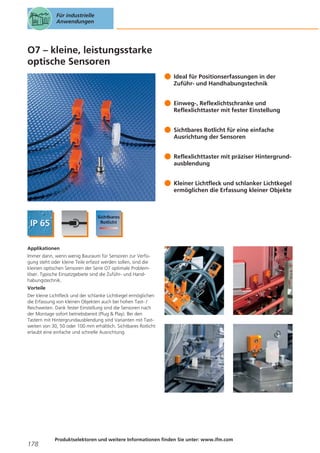

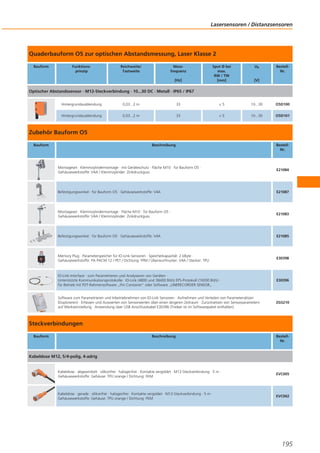

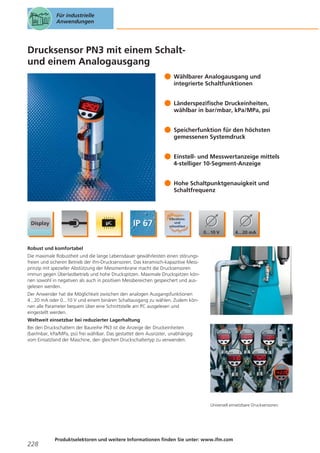

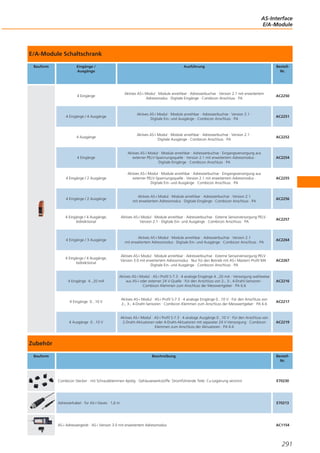

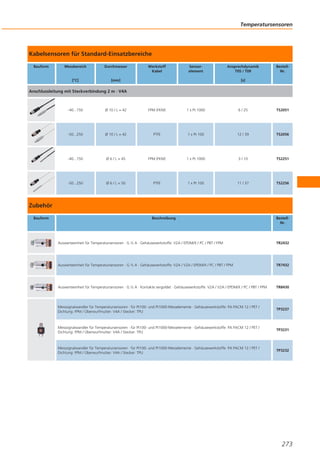

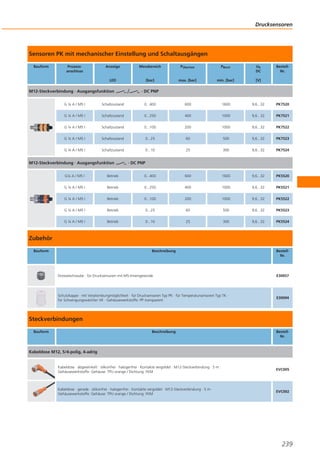

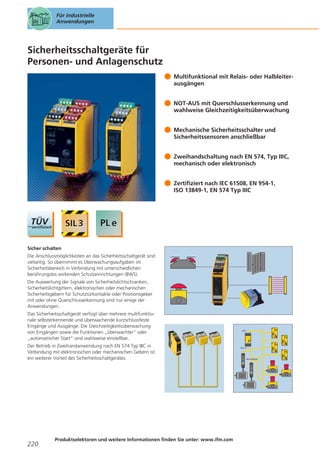

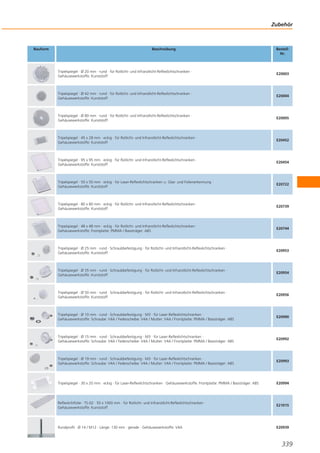

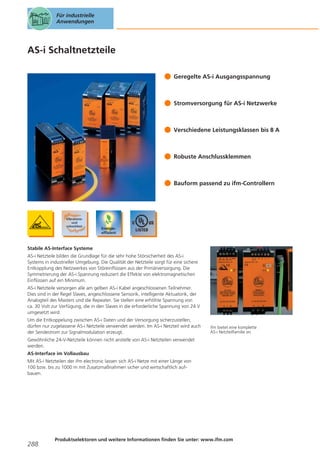

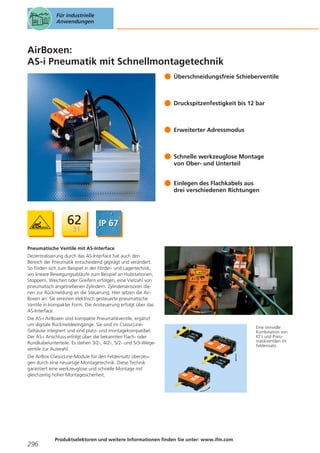

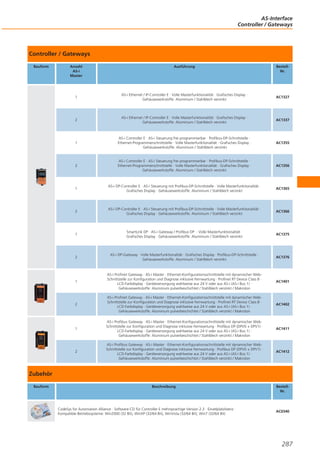

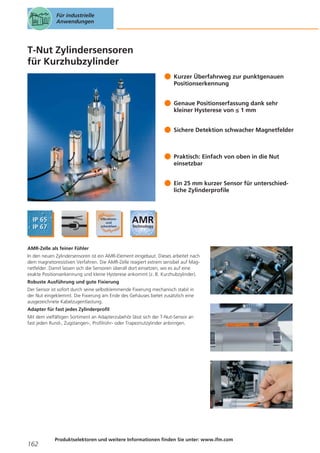

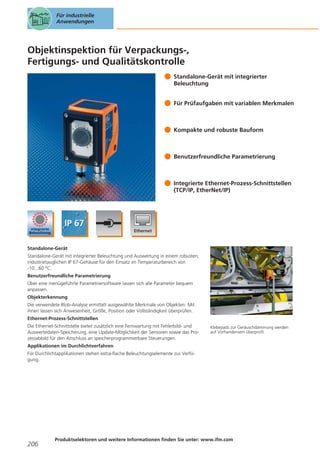

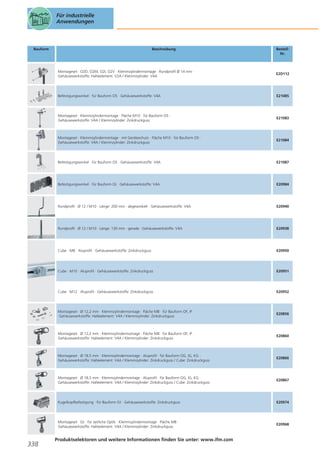

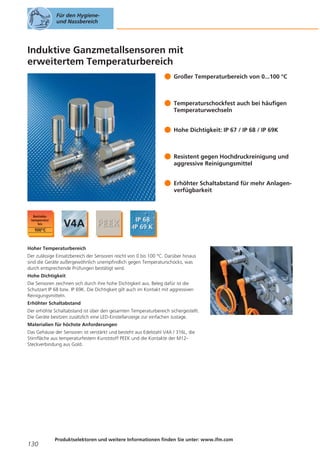

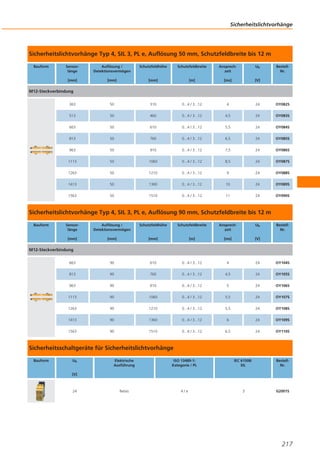

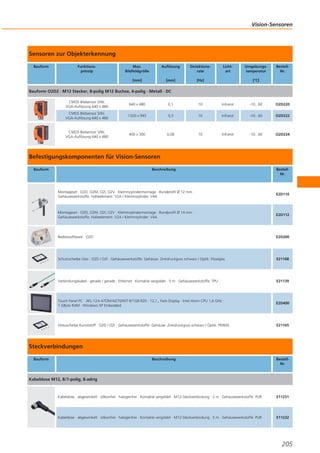

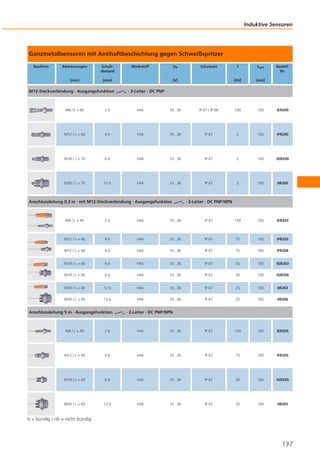

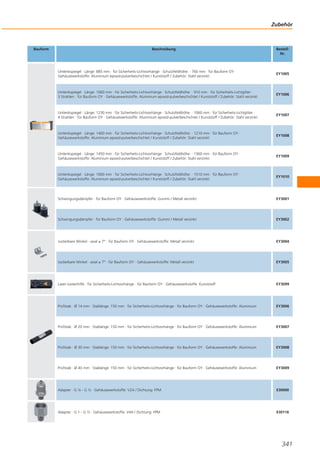

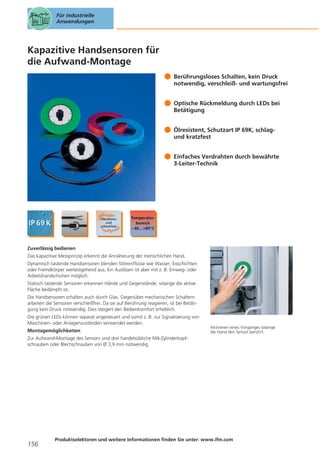

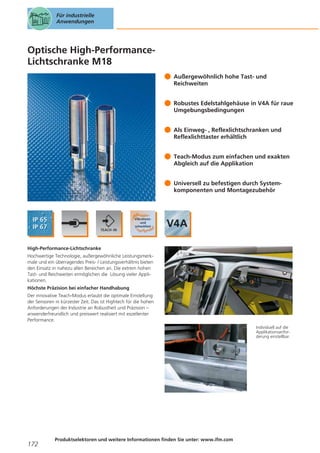

Ifm Automatisierungstechnik für die Automobilindustrie Deutsch 2013-2014

  • 2.
  • 3. Zuverlässige Lösungen für Ihre Applikationen Die Automobilindustrie zählt weltweit zu den innovativsten Branchen. Sie ist seit jeher ein wichtiger Motor für die Wirtschaft. Die Produktion von Automobilen und deren Baugruppen, wie z. B. Motoren und Getrieben, ist im Hinblick auf Qualität, Zuverlässigkeit und Wirtschaftlichkeit nur in automatisierten Fertigungseinrichtungen möglich. Die Zuverlässigkeit und die Verfügbarkeit von Produktionsanlagen zu erhöhen ist ein zentrales Unternehmensziel der ifm electronic. Neben der seit langem bewährten Sensorik wurden und werden neue Anwendungsfelder erschlossen, z. B. die zustandsorientierte Instandhaltung sowie die Überwachung der Verbrauchsmedien in den Anlagen. Auch in Zukunft ist ifm ein zuverlässiger und innovativer Partner der Automobilindustrie. ifm electronic – close to you!
  • 4. ifm – Das Unternehmen 4- 5 ifm Informationen / Bestellservice 6- 7 Normen und Zulassungen 8 - 11 Presswerk 12 - 29 Karosseriebau 30 - 47 Lackierung 48 - 65 Aggregate 66 - 83 Montage 84 - 101 Artikelverzeichnis 102 - 114 ifm-Produkte 116 - 347 ifm – weltweit: Anschriften 348 - 351
  • 5. ifm – Das Unternehmen Das Unternehmen in Ihrer Nähe. Modernste Kommunikation Mit der richtigen Adresse – www.ifm.com – trennt Sie nur ein Mausklick von der Welt der Automatisierungstechnik. Erleben Sie die Leistungsfähigkeit unserer Produkte in interaktiven Darstellungen. Machen Sie sich ein Bild mit 3-dimensionalen Geräteansichten. Laden Sie CAD-Zeichnungen herunter, direkt in Ihre Anwendungen integrierbar. Oder bestellen Sie online im ifm e-shop – schnell, komfortabel und sicher. Wir sind für Sie da Die Nähe zum Kunden ist Teil unseres Erfolgs. Wir haben von Anfang an unser Vertriebsnetz konsequent ausgebaut. Heute ist ifm electronic in mehr als 70 Ländern vertreten – close to you! Ihre persönliche Beratung und Betreuung steht für uns im Mittelpunkt. Bei der Einführung neuer Produkte und Technologien unterstützen wir Sie mit Workshops und Seminaren in unseren Schulungszentren oder bei Ihnen vor Ort. Sicherheit durch Erfolg Seit der Gründung im Jahr 1969 ist die ifm electronic stetig gewachsen und erzielte 2012 mit weltweit mehr als 4.800 Beschäftigten einen Umsatz von über 615 Mio. EUR. Dieser Erfolg gibt Ihnen die Sicherheit, einen verlässlichen Partner bei der Realisierung Ihrer Automatisierungsprojekte zu haben. Umfassender Service und eine Gewährleistung von bis zu 5 Jahren auf Standardgeräte sind nur zwei Beispiele dafür. Die Umsatzentwicklung seit 1970. sales development in million EUR 600 4 500 400 300 200 100 0 1970 1980 1990 2000 2010 2020
  • 6. ifm – Das Unternehmen Nicht nur Komponenten ifm steht für eine breite Palette an unterschiedlichsten Sensoren und Systemen für die Automatisierung. Das Angebot von über 7.800 Artikeln garantiert Ihnen Flexibilität und Kompatibilität. Damit stehen Ihnen für Ihre Automatisierungsprojekte immer zuverlässige Lösungen zur Verfügung – vom einzelnen Sensor mit sinnvollem Zubehör bis zum kompletten System. Lieferfähigkeit garantiert Ihre Termine sind uns wichtig. Deshalb werden unsere Fertigungsprozesse ständig optimiert. Um große Stückzahlen schnell und flexibel mit gleichbleibend hoher Qualität zu produzieren – und damit Lieferzeiten weiter zu verkürzen. Über unser zentrales Logistikzentrum wird Ihre Bestellung zuverlässig und pünktlich ausgeliefert. Qualität als Philosophie Der Qualitätsstandard unserer Produkte ist in unserer Unternehmensphilosophie fest geschrieben. Und wir garantieren dafür! So geben wir Ihnen als Anwender ein Höchstmaß an Sicherheit: Mit unserer eigenen Fertigungstechnologie, der ifm-Filmtechnik, sowie durch umfangreiche Qualitätssicherungsmaßnahmen wie der 100%igen Endprüfung. Unter Qualität verstehen wir z.B. auch eine umweltbewusste Produktion – Made in Germany! branch office trade partner Die Entwicklung innovativer Produkte ist eine unserer Kernkompetenzen. Von der hochwertigen Standardlösung bis zu Produkten, die speziell auf die Anforderungen einzelner Branchen zugeschnitten sind – von mobilen Arbeitsmaschinen bis zur Lebensmittelindustrie. 5
  • 7. ifm Informationen / Bestellservice www.ifm.com Informationen rund um die Uhr und rund um den Globus in 23 Sprachen im Internet. • Information • Selektion - Produktneuheiten - Unternehmensnews - Messetermine - Standorte - Stellenangebote - Interaktive Produktauswahlhilfen - Konfigurationswerkzeuge - Datenblatt-Suche • Dokumentation - Datenblätter - Bedienungsanleitungen - Handbücher - Zulassungen - CAD-Daten • Animation - Virtuelle Produktanimationen - Flash-Movie (Videosequenzen) • Applikation - Anwendungsbeispiele - Produktempfehlungen - Berechnungshilfen • Kommunikation* • Transaktion* - Unterlagenanforderung - Rückrufservice - Live-Beratung - Newsletter - e-Shop Abwicklung - e-Procurement-Kataloge * Einige Informationsangebote sind landesspezifisch verfügbar. 6 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 8. ifm Informationen / Bestellservice Komfortable Bestellabwicklung über den e-Shop** im Internet. Gesicherte Authentifizierung Individuelle Bestellhistorie Kundenbezogene Preisdarstellung Komfortable Schnelleingabemaske Echtzeit Verfügbarkeitsprüfung Einfache Bestellabwicklung Persönliche Produktfavoriten Verwaltung von Lieferadressen Online Paketverfolgung Bestätigungen per E-Mail ** In vielen Ländern bereits verfügbar. Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com 7
  • 9. Normen und Zulassungen 90° 100 60° 80 ifmSensor Temperatur (°C) 60 30° 40 20 0 10 - 15 cm Industriestandard 60 10 60 0 10 0° 0 30 250 500 Beschleunigung (g) Zeitintervalle (min.) Temperaturschockprüfung Stoßprüfung Hochdruckreinigungsprüfung IP 69K Bei der Hochdruckreinigung werden Näherungssensoren extremen Temperaturbedingungen ausgesetzt. Deshalb prüft ifm die Sensoren mit Temperaturschocks anhand kurzer Temperaturzyklen zwischen 0 und 100 °C. Nach dem Test werden sämtliche Sensoreigenschaften geprüft. Das garantiert maximale Zuverlässigkeit. In industriellen Applikationen können Sensoren starken Stößen ausgesetzt sein. Deshalb werden ifm-Sensoren Stoßprüfungen mit 500 g unterzogen. Dieser Prüfstandard setzt neue Maßstäbe für die Produktentwicklung von induktiven Sensoren. Die induktiven Näherungssensoren von ifm werden gemäß IP 69K Standard geprüft. Ziel ist es, die Bedingungen der Hochdruckreinigung in einer Werkhalle zu simulieren. In der Prüfvorrichtung sind die Sensoren einem Wasserstrahl mit 80 bis100 bar bei einer Temperatur von 80 °C ausgesetzt. Die Dauer jedes Reinigungszyklus beträgt 30 Sekunden. Die Prüfung erfolgt mit einer Spritzdüse, die sich in bestimmten Winkeln im Abstand von 10 bis 15 cm vom Sensor befindet. Die induktiven ifm-Sensoren halten den Prüfbedingungen stand und sind bei vollem Erhalt des Schaltabstandes funktionsfähig. 40 Beschleunigung (g) 30 20 10 0 10 50 100 500 1000 3000 Oszillationsfrequenz (Hz) ifm-Sensor Industriestandard Vibrationsprüfung Dampfkesseltest Die Sensoren werden einer Vibrationsprüfung mit 40 g bei einer Schwingfrequenz zwischen 0 und 2000 Hz unterzogen. Damit wird die Widerstandsfähigkeit des elektronischen Schaltkreises und der oberflächenmontierten Komponenten geprüft. Die Vibrationsprüfung ist so aufgebaut, dass sie die Produktionsbedingungen industrieller Automatisierungsanlagen deutlich überschreiten. Um den Alterungsprozess zu simulieren, werden die Sensoren für den Spritzwasserbereich in einen Dampfkessel gelegt. 8 Für induktive Sensoren: Es wird simuliert, ob eindringende Wassermoleküle das Sensorverhalten stören können. Erkennbar ist dies an einer Veränderung des Schaltabstands. Für optische Sensoren: Es wird simuliert, ob Wasser in die Optik des Sensors eindringen kann. Ein schlagartiges Abkühlen im Eiswasser provoziert den Beschlag etwaiger Feuchtigkeit auf der Innenseite der Optik. Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 10. Normen und Zulassungen Viele ifm-Sensoren sind bei den Automobilherstellern und deren Zulieferfirmen gelistet Freigaben der Automobilindustrie Die Automobilindustrie spezifiziert in vielen Fällen über Betriebsmittelfreigaben und Projektvorgaben den Einsatz von Geräten und Technologien. Die in diesem Katalog aufgeführten Geräte und dargestellten Applikationen sind als Lösungsvorschlag anzusehen. Eine Vielzahl der Produkte der ifm electronic ist bei den namhaften Herstellern gelistet. Eine Hilfestellung bei der Projektierung stellt die Auflistung global gültiger Spezifikationen in dem Downloadbereich dar. Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com 9
  • 11. Normen und Zulassungen 3A 3A Sanitary Standards Inc. (3 A SSI) ist eine unabhängige und gemeinnützige Organisation, die sich für eine hygienegerechte Gestaltung von Anlagen in der Nahrungsmittel-, Getränke- und Pharmaindustrie einsetzt. AS-i Aktuator Sensor Interface. Bus-System für die unterste, binäre Feldebene. ATEX Atmosphère Explosible. ATEX umfasst die Richtlinien der Europäischen Union auf dem Gebiet des Explosionsschutzes. Das ist zum einen die ATEX-Produktrichtlinie 94/9/EG, zum anderen die ATEX-Betriebsrichtlinie 1999/92/EG. CCC CCC (China Compulsory Certification) ist eine vorgeschriebene chinesische Zertifizierung für bestimmte Produkte, die in China in Verkehr gebracht werden. Welche Produkte betroffen sind, wird in einem Katalog, der von chinesischen Behörden erstellt wird, festgelegt. cCSAus Prüfung eines Produktes durch CSA nach geltenden Sicherheitsstandards in Canada und USA. CE Conformité Européenne. Durch Anbringung der CE-Kennzeichnung bestätigt der Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richtlinien entspricht. cRUus Prüfung von Komponenten durch UL nach geltenden Sicherheitsstandards in Canada und USA. Komponenten können unter Beachtung der „Condition of Acceptability“ im Endprodukt verwendet werden. CSA Canadian Standards Association. Eine nicht-staatliche kanadische Organisation, die Normen und Standards setzt sowie Produkte auf ihre Sicherheit überprüft und zertifiziert. Sie ist mittlerweile weltweit tätig. cULus Prüfung eines Produktes durch UL nach geltenden Sicherheitsstandards in Canada und USA. DIBt (WHG) Deutsches Institut für Bautechnik (Wasserhaushaltsgesetz). Das Wasserhaushaltsgesetz (WHG) bildet den Hauptteil des deutschen Wasserrechts. Es enthält Bestimmungen über den Schutz und die Nutzung von Oberflächengewässern und des Grundwassers sowie Vorschriften über den Ausbau von Gewässern, die wasserwirtschaftliche Planung und den Hochwasserschutz. 10 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 12. Normen und Zulassungen DKD Der Deutsche Kalibrierdienst (DKD) ist ein Zusammenschluss von Kalibrierlaboratorien aus Industrieunternehmen, Forschungsinstituten, technischen Behörden, Überwachungs- und Prüfinstitutionen. Die DKD-Kalibrierscheine sind ein Nachweis für die Rückführung auf nationale Normale, wie sie von der DIN EN ISO 9000 und der DIN EN ISO/IEC 17025 gefordert werden. Sie dienen als messtechnische Grundlage für die Mess- und Prüfmittelüberwachung im Rahmen des Qualitätsmanagements. e1 Zulassung durch das Kraftfahrt-Bundesamt. Die e1-Typengenehmigung durch das Kraftfahrt-Bundesamt bestätigt, dass die Geräte die KFZ-Normen einhalten. Geräte mit dieser Kennzeichnung dürfen an Fahrzeuge montiert werden, ohne dass dadurch deren Betriebserlaubnis erlischt. EG 1935/2004 Für Fluidsensoren der ifm electronic, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, ist die VO EG 1935/2004 berücksichtigt. Eine Auflistung, welche Produkte dafür bestimmt sind, und detaillierte Informationen dazu erhalten Sie auf Anfrage. EHEDG European Hygienic Engineering & Design Group. Europäische Aufsichtsbehörde für Nahrungs- und Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf Produkte und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt werden. FDA Food and Drug Administration. US-Amerikanische Aufsichtsbehörde für Nahrungsund Arzneimittel. Diese Behörde erteilt Freigaben und Zulassungen auf Produkte und Werkstoffe, die in der Lebensmittel- und Pharmaindustrie eingesetzt werden. FM Factory Mutual Research. Amerikanisches Industriesachversicherungsunternehmen, dessen Schwerpunkt die technikgestützte Eigentumssicherung ist. Das Angebot umfasst unter anderem die Werkstoffforschung, Werkstoffprüfung und Zertifizierungen im Bereich Brand- und Explosionsschutz. PROFIBUS Process Field Bus. Feldbussystem für größere Datenmengen. Er ist in verschiedenen Varianten verfügbar, z. B. Profibus FMS, DP oder PA. Der Profibus-DP kann über größere Entfernungen z. B. als Zubringer für AS-i benutzt werden. TÜV Technischer Überwachungs-Verein. Der deutsche TÜV führt auf privatwirtschaftlicher Basis technische Sicherheitskontrollen durch, die durch staatliche Gesetze oder Anordnungen vorgeschrieben sind. UL Underwriters Laboratories. Eine in den USA gegründete Organisation zur Überprüfung und Zertifizierung von Produkten und ihrer Sicherheit. Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com 11
  • 13. Presswerk 12 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 15. Presswerk Maschine 1 Applikation Produktgruppe ab Seite Coil-Übergabe Füllstandmessung 153 Lesen von Codes Codeleser 1D/2D 309 Sicherheitsüberwachung 2 Kapazitive Sensoren Sicherheitslichtvorhänge 213 Abwickelhaspel und Bandeinführung Erfassung Hydraulik-Systemdruck 187 Zylindersensoren 161 Drucksensoren 223 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Positionserfassung Lasersensoren / Distanzsensoren 187 Optische Erfassung Bandlauf Lasersensoren / Distanzsensoren 187 Optische Erfassung Durchhang Lasersensoren / Distanzsensoren 187 Positionserfassung Induktive Sensoren 119 Optische Erfassung Schweißnaht Vision-Sensoren 205 Überwachung Richtwalzen Drucksensoren 223 Druckmessung Drucksensoren 223 Positionskontrolle Verfahrwagen Induktive Sensoren 119 Sicherheitsüberwachung Sicherheitslichtgitter 219 Überwachung an Schnelllauftoren Induktive Sicherheitssensoren 211 Positionskontrolle Ladungsträger Induktive Sicherheitssensoren 211 Drucküberwachung Sauggreifer Drucksensoren 223 Funktionskontrolle Zuführband Induktive Sensoren 119 Optische Erfassung Materialvorrat 14 Lasersensoren / Distanzsensoren Erfassung Hydraulik-Systemdruck 6 187 Positionsmeldung Einführkeil 5 Lasersensoren / Distanzsensoren Optische Erfassung Coil-Abwicklung 4 223 Optische Erfassung Bandlauf 3 Drucksensoren Infrarotsensoren / Rotlichtsensoren 169 Bandwaschanlage Richten und Beölen Platinen-Entnahme Materialzuführung Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 16. Presswerk Maschine 7 Applikation Produktgruppe ab Seite Werkzeugwechsel Positionskontrolle Werkzeug 211 Induktive Sensoren 119 Drucksensoren 223 Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren 251 Sicherheitsüberwachung Induktive Sicherheitssensoren 211 Temperaturmessung in Aggregaten Temperatursensoren 271 Ölumlaufschmierung Drucksensoren 223 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Füllstandüberwachung in Aggregaten Füllstandsensoren 261 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Sicherheitsüberwachung Sicherheitslichtgitter 219 Teileerkennung Vision-Sensoren 205 Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren 251 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Drehzahlmessung Systeme zur Impulsauswertung 203 Temperaturmessung Temperatursensoren 271 Erfassung Hydraulik-Systemdruck 12 Induktive Sicherheitssensoren Druckmessung 11 119 Teilekontrolle Platinen 10 Induktive Sensoren Sicherheitsüberwachung 9 119 Positionskontrolle Fahrtisch 8 Induktive Sensoren Drucksensoren 223 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Ortung von Ladungsträgern RFID UHF 307 Identifizierung Codeleser 1D/2D 309 Rückmeldung Verriegelung Zylindersensoren 161 Pressenverkettung Pressenantriebe Fertigteile-Entnahme Schrottverwertung Materialtransport / Lagerung 15
  • 17. Presswerk Moderne Presswerke beeindrucken durch die hochautomatisierten Abläufe In einer Coilanlage schneidet man aus aufgewickelten Stahlbändern, den sogenannten Coils, zuerst die Rohplatinen. Diese Grundbleche werden je nach Anforderung gesäumt und bereits teilweise vorgestanzt. An mehreren Stellen im Prozessablauf werden Öle und Fette eingesetzt, um das Blech für die Stanz- und Pressvorgänge geschmeidig zu machen. Risse im Blech entstehen bei der Überschreitung der Streckgrenzen des jeweiligen Materials. Dies vermeidet man durch mehrstufiges Umformen. Einzelpressen werden verkettet. Diese Verkettung nennt man dann Pressenstraße. Wichtige Bestandteile eines Presswerkes sind die Hydraulik sowie die Schmierung und Druckluftversorgung der Pressen und Greifer. Den beim Press- und Stanzvorgang anfallenden Abfall bereitet man in einer Schrottpresse zur Wiederverwendung in Elektroschmelzöfen auf. Presswerke müssen zuverlässig und mit sehr hoher Verfügbarkeit der Anlagenteile arbeiten. Sensoren der ifm electronic mit dem hohen Anspruch an Zuverlässigkeit und Robustheit unterstützen hier die Anwender. 16 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

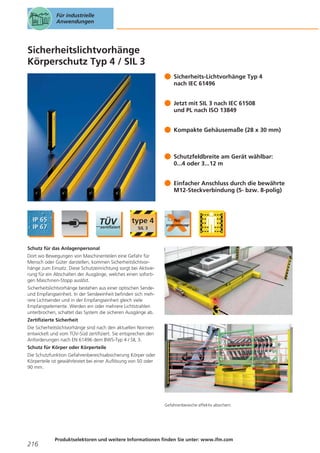

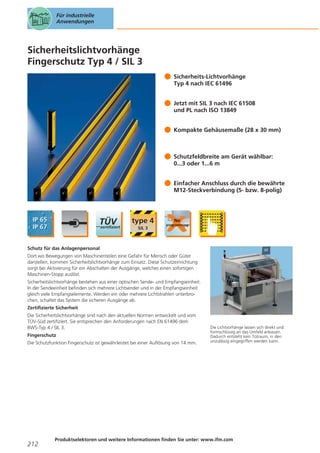

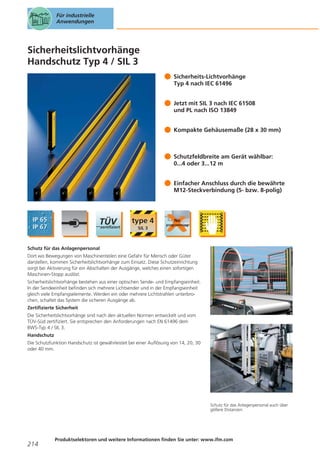

  • 18. Presswerk Coil-Übergabe Zugangsabsicherung Coil-Übergabestation Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Coil-Übergabestation vor unbefugtem Zutritt ab. Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2 oder 4 gemäß EN 61496. Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1563 30 1510 0...4 / 3...12 18,5 24 BestellNr. OY050S Multicode Reader für die Identifizierung der Coils · weitere Produkte finden Sie ab Seite 309 Bauform Abmessungen Lichtart [mm] Max. Bildfeldgröße [mm] LED Bewegungsgeschwindigkeit bei int. / ext. Beleuchtung [m/s] 60 x 42 x 53,5 132 x 94 Rotlicht 3/5 Prozessschnittstelle BestellNr. Ethernet TCP/IP, EtherNet/IP, RS-232 O2I102 Coil-Vorratswagen Füllstand in der Mobilhydraulik von Schwerlasthebern erfassen Anstelle von Elektromotoren wird hier ein hydraulischer Antrieb eingesetzt. Ein Füllstandsensor der Baureihe KQ erfasst die Füllmenge im Tank. Kapazitive Sensoren für die Füllstanderkennung · weitere Produkte finden Sie ab Seite 153 Bauform Abmessungen Schaltabstand [mm] [mm] 20 x 14 x 48 12 nb Werkstoff Ub Schutzart PBT 10...30 IP 65 / IP 67 ILast [Hz] [V] f [mA] 10 100 BestellNr. KQ6005 b = bündig / nb = nicht bündig 17
  • 19. Presswerk Bandlauf Bandlauf in Platinenschneideanlage und Coil-Abwicklung Die PMD-Sensoren O1D überwachen den korrekten Lauf des Stahlbandes und die Abwicklung des Coils. Bei Erreichen einer definierten Umfanggröße startet der automatische Coilwechsel. PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip Reichweite/ Tastweite [Hz] Optischer Abstandssensor Messfrequenz [V] 1...50 0,2...10 m Spot Ø bei max. RW / TW [mm] Ub BestellNr. 6 18...30 O1D100 Ilast Ta BestellNr. [mA] [°C] 100 -25...85 Induktive Zylindersensoren · weitere Produkte finden Sie ab Seite 161 Bauform Abmessungen Werkstoff 25 x 5 x 6,5 PA (Polyamid) f [V] [mm] Ub Schutzart [Hz] 10...30 6000 IP 65 / IP 67 MK5159 Coil abhaspeln Systemdruck stets im Blickfeld Das elektronische Kontaktmanometer PG verbindet die gute Ablesbarkeit einer Manometeranzeige mit den Vorteilen eines elektronischen Drucksensors. Der Bediener hat von seinem Steuerpult aus den richtigen Druck stets im Blickfeld. Drucksensoren zur Überwachung des Systemdrucks · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss 18 Messbereich PÜberlast PBerst Ub DC LED G½ Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...25 100 300 18...32 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. PG2453

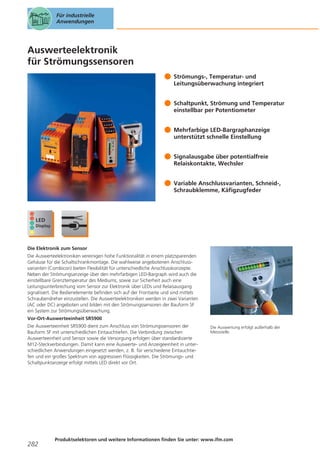

  • 20. Presswerk Bandwaschanlage Das Blechband wird mit hoch-viskozitiven Ölen gewaschen Ein Strömungswächter der Baureihe SI erfasst hier die Strömung des Spezialöls. Strömungssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Einstellbereich flüssig / gasförmig Material Messspitze Mediumtemperatur Druckfestigkeit Ansprechzeit Ub [°C] [bar] [s] [V] -25...80 300 1...2 / 1...10 18...36 SI5010 BestellNr. [cm/s] 3...300 / 200...3000 3...100 / 200...800 BestellNr. Temperatursensoren in Kompaktbauweise · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss Anzeige Ub Stromaufnahme ILast LED [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 [°C] -40...150 M18 x 1,5 TN2531 Beöler Exzenterüberwachung an Kontaktölern Der induktive Sensor in Ganzmetallausführung ist für den Einsatz in rauher Umgebung optimiert. Induktive Ganzmetallsensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] M12 / L = 60 3b Werkstoff Ub Schutzart V4A 10...36 IP 67 / IP 68 ILast [Hz] [V] f [mA] 100 100 BestellNr. IFC258 b = bündig / nb = nicht bündig 19
  • 21. Presswerk Schlaufengrube Durchhangsteuerung mit PMDLichtlaufzeitsensoren Die Distanzsensoren O1D messen kontinuierlich den Durchhang der Bandschlaufe. PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip Reichweite/ Tastweite [Hz] Optischer Abstandssensor Messfrequenz [V] 1...50 0,2...10 m Spot Ø bei max. RW / TW [mm] Ub 6 18...30 BestellNr. O1D100 Richtmaschine Analoge Drucksensoren zur Steuerung der Richtwalzen Das Blechband durchläuft mehrere Richtwalzen um die Biegespannung zu eliminieren. Über die Analogwerte erhält die Steuerung Rückmeldungen zur Weiterverarbeitung. Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...25 100 350 18...32 BestellNr. PN2023 Optische Distanzsensoren für die Erfassung des Blechbandes · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip [Hz] Optischer Abstandssensor 20 Reichweite/ Tastweite 0,2...10 m Messfrequenz Spot Ø bei max. RW / TW [mm] [V] 1...50 6 18...30 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com Ub BestellNr. O1D100
  • 22. Presswerk Platinen-Entnahme Zugangsabsicherung Platinen-Entnahme Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Platinen-Entnahme vor unbefugten Zutritt ab. Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2 oder 4 gemäß EN 61496. Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1413 50 1360 0...4 / 3...12 10 24 BestellNr. OY089S Überwachung an Schnelllauftoren Torüberwachung Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück, direkt den Endanschlag des Schnelllauftores. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 66 10...15 nb Gehäusewerkstoff Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤ 50 / ≤ 200 GM701S [V] PPE 24 b = bündig / nb = nicht bündig 21
  • 23. Presswerk Ladungsträger Positionskontrolle von Ladungsträgern Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück, direkt die sichere Position von Ladungsträgern. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 66 Gehäusewerkstoff 4...20 nb Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤ 50 / ≤ 200 GM705S [V] PPE 24 b = bündig / nb = nicht bündig Gurtförderbänder Teileerkennung auf Gurtförderbändern Induktive Ganzmetallsensoren der Baureihe „R“ sind für den harten Einsatz im Presswerk ausgelegt. Hier erfasst ein Sensor, ob eine Platine auf das Transportband aufgelegt wurde. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand Werkstoff Ub [mm] [mm] M12 / L = 60 4b V4A 10...36 M12 / L = 40 4b V4A 10...36 Schutzart f ILast [Hz] [mA] IP 67 2 100 IFR200 IP 67 75 100 IFR203 [V] b = bündig / nb = nicht bündig 22 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr.

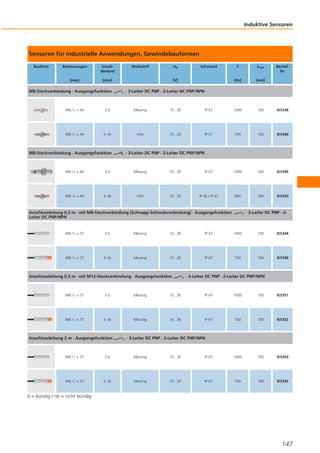

  • 24. Presswerk Werkzeugwechselträger Induktive Sensoren erfassen die Position an Wechselwerkzeugen Die induktiven Sensoren der Quaderbauform IDC können überbündig eingebaut werden. So kann die Position des Werkzeugs auf dem Verfahrtisch zur automatischen Verriegelung bestimmt werden. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] 92 x 80 x 40 50 b Werkstoff Ub Schutzart PPE 10...36 IP 67 ILast [Hz] [V] f [mA] 70 250 BestellNr. ID5058 b = bündig / nb = nicht bündig Verfahrwagen für Wechselgreifer Induktive Sensoren erfassen die Position an Verfahrwagen Die induktiven Sensoren der Quaderbauform IDC können überbündig eingebaut werden. So kann die Position des Verfahrwagens zur automatischen Verriegelung bestimmt werden. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] 92 x 80 x 40 50 b Werkstoff Ub Schutzart PPE 10...36 IP 67 ILast [Hz] [V] f [mA] 70 250 BestellNr. ID5055 b = bündig / nb = nicht bündig 23
  • 25. Presswerk Druckluftverbrauchsmessung Druckluftverbrauchssensor zur Energieerfassung Die Druckluftzähler vom Typ SD erfassen kontinuierlich die Druckluftverbräuche der Sauggreifer. Druckluftzähler für die Druckluftverbrauchsmessung · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich Druckfestigkeit Ansprechzeit Ub [bar] [s] [V] [Nm3/h] BestellNr. R1 (DN25) 1,8...225,0 A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) 16 < 0,1 18...30 SD8000 R2 (DN50) 5...700 A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) 16 < 0,1 18...30 SD2000 Vakuumüberwachung Vakuumsensoren überwachen Sauggreifer Vakuumsensoren der Baureihe PN7 erfassen das für den Betrieb der Sauggreifer nötige Vakuum. Vakuumsensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss 24 Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...1 20 50 18...36 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. PN7009
  • 26. Presswerk Hydraulik Überwachung von Aggregaten Sensoren der Baureihe LK10 und TR erfassen den Füllstand sowie die Temperatur in Hydraulikaggregaten. Füllstandsensoren LK · weitere Produkte finden Sie ab Seite 261 Bauform Stablänge Aktiver Bereich Inaktiver Bereich Ub [mm] [mm] [mm] [V] 472 390 53 / 30 18...30 Mediumtemperatur Wasser [°C] Mediumtemperatur Öl [°C] 0...35 (LK1023 + E43101: 0...60) 0...70 ILast BestellNr. [mA] 200 LK1023 Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...300 G½A Ub Stromaufnahme ILast LED [°C] Anzeige [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 BestellNr. TR7432 Schmierung Systemdruck stets im Blickfeld Das elektronische Kontaktmanometer PG verbindet die gute Ablesbarkeit einer Manometeranzeige mit den Vorteilen eines elektronischen Drucksensors. Der Anlagenservice hat stets den richtigen Druck im Blickfeld. Drucksensoren in der Ölumlaufschmierung · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G½ Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...25 100 300 18...32 BestellNr. PG2453 25
  • 27. Presswerk Überwachung von Antrieben Zustandsüberwachung von Antrieben Sensoren der Baureihe VSA erfassen die Schwingungszustände von Antrieben und ermöglichen eine zustandsorientierte Wartung. Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311 Bauform Ausführung BestellNr. Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A VSA001 Diagnoseelektronik für Schwingungssensoren · 4 Sensoreingänge 0...10 mA · Ethernet Schnittstelle · Combicon Anschluss · PA VSE100 Signale und Daten übertragen Controller und Gateways Der Controller steuert die Kommunikation in AS-i Netzwerken. Gateways stellen eine Verbindung von AS-i zum übergelagerten Bussystem her. Controller, Gateways · weitere Produkte finden Sie ab Seite 287 Bauform Anzahl AS-i Master Ausführung BestellNr. 2 AC1337 2 26 AS-i Ethernet / IP-Controller E · Volle Masterfunktionalität · Grafisches Display · Gehäusewerkstoffe: Aluminium / Stahlblech verzinkt AS-i Controller E · AS-i Steuerung frei programmierbar · Profibus-DP-Schnittstelle · Ethernet-Programmierschnittstelle · Volle Masterfunktionalität · Grafisches Display · Gehäusewerkstoffe: Aluminium / Stahlblech verzinkt AC1356 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 28. Presswerk Teileerkennung auf Förderbändern Teileerkennung mit Einweglichtschranken Die optischen Sensoren vom Typ O5E / O5S erkennen sicher die aufliegenden Blechformteile. Infrarot- / Rotlichtsensoren für die Teileerkennung · weitere Produkte finden Sie ab Seite 169 Bauform Funktionsprinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkelschaltung BestellNr. Empfänger 25 m rot – H/D PNP O5E500 Sender 25 m rot 625 – O5S500 Abstapeln von Blechteilen in Racks Zugangsabsicherung Abstapeln von Blechteilen Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die BlechteileAbstaplung vor unbefugtem Zutritt ab. Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2 oder 4 gemäß EN 61496. Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1563 30 1510 0...4 / 3...12 18,5 24 BestellNr. OY050S 27

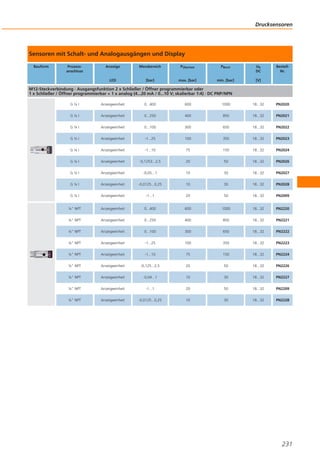

  • 29. Presswerk Schrottpresse Aus losen Teilen werden Schrottballen Die Reststücke der Platinen werden in einer Presse mit Hochdruck zu Schrottballen verdichtet. Drucksensoren Baureihe PN7 bis 600 bar · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit 0...600 800 1200 18...36 BestellNr. PN7060 Schrottförderer - Bandlaufüberwachung Abtransport der Schrottballen Der kompakte Drehzahlwächter DIA erfasst die Impulse der Antriebswelle des Förderbandes. Drehzahlwächter Compact zur Förderbandkontrolle · weitere Produkte finden Sie ab Seite 203 Bauform Abmessungen Schaltabstand [mm] [mm] M30 / L = 82 10 b Elektrische Ausführung Einstellbereich Anlaufüberbrückung [V] DC PNP Ub [Imp. / min.] [s] 10...36 DC 5...300 15 b = bündig / nb = nicht bündig 28 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. DI5009
  • 30. Presswerk Materialtransport / Lagerung Rückverfolgbarkeit von Blechteilen Rückverfolgbarkeit spielt in der Automobilindustrie eine wichtige Rolle. Um Pressteile zu identifizieren, kommt das RFID-System der ifm electronic zum Einsatz. RFID-Systeme zum Lesen von Codierung auf Metall · weitere Produkte finden Sie ab Seite 307 Bauform Beschreibung BestellNr. ID-TAG · ID-TAG/D55x13/04 · Ø 55 x 13 mm · Gehäusewerkstoffe: PA 6 E80351 RFID-UHF-Antenne · weitere Produkte finden Sie ab Seite 307 Bauform Beschreibung BestellNr. RFID-UHF-Antenne · Gehäusewerkstoffe: Gehäuse: Kunststoff · Arbeitsfrequenz 865...870 MHz ANT830 Verriegelung an Transportgestellen Überwachung der Verriegelung an Transportgestellen Induktive Zylindersensoren der Baureihe MK erfassen den Hub an einem Verriegelungszylinder. Induktive Zylindersensoren · weitere Produkte finden Sie ab Seite 161 Bauform Abmessungen Werkstoff 25 x 5 x 6,5 PA (Polyamid) f [V] [mm] Ub [Hz] 10...30 10000 Schutzart Ta [mA] IP 65 / IP 67 Ilast [°C] 200 -25...85 BestellNr. MK5108 29
  • 31. Karosseriebau 30 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 33. Karosseriebau Maschine 1 Applikation Produktgruppe ab Seite Skid-Fördertechnik Positionserfassung Skid 119 Positionserfassung Karosserie Infrarotsensoren / Rotlichtsensoren 169 Positionserfassung Karosserie 2 Induktive Sensoren Lasersensoren / Distanzsensoren 187 Zugangskontrolle / Bereichsabsicherung Bereichsabsicherung 211 Induktive Sicherheitssensoren 211 Induktive Sicherheitssensoren 211 Bereichserfassung Achse 2 Induktive Sicherheitssensoren 211 Bereichserfassung Achse 3 Induktive Sicherheitssensoren 211 Bereichsabfrage mit Begrenzung Induktive Sicherheitssensoren 211 Einlegekontrolle Infrarotsensoren / Rotlichtsensoren 169 Teilekontrolle Induktive Sensoren 119 Teileerkennung Vision-Sensoren 205 Sicheres Positionieren Induktive Sicherheitssensoren 211 Leererkennung an Materialträgern Lasersensoren / Distanzsensoren 187 Vakuumerkennung an Sauggreifern Drucksensoren 223 Teileerkennung Vision-Sensoren 205 Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren 251 Schließkontrolle an Klemmen Induktive Sensoren 119 Anschluss von Sensoren Kabeldosen 319 Signalübertragung 32 Induktive Sicherheitssensoren Bereichserfassung Achse 1 6 213 Überwachung an Schnelllauftoren 5 Sicherheitslichtvorhänge Sicheres Erkennen von Metallen 4 213 Körperschutz 3 Sicherheitslichtvorhänge Zentralverteiler 331 Achsenbereichsabfrage Drehtische Handling Spannen / Klemmen Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 34. Karosseriebau Maschine 7 Applikation Produktgruppe ab Seite Kühlwasser und technische Gase Kühlwasser in Schweißzangen 251 Strömungssensoren / Durchflusssensoren 251 Temperatursensoren 271 Temperaturüberwachung Düse Temperatursensoren 271 Drucküberwachung Kleber Drucksensoren 223 Typerkennung von Karosserien Vision-Sensoren 205 Qualitätsprüfung von Bauteilen Vision-Sensoren 205 Erkennen von Klebepads Vision-Sensoren 205 Muttern und Bolzen detektieren Lasersensoren / Distanzsensoren 187 Drucküberwachung in der Pneumatik Drucksensoren 223 Ventilanbindung AS-Interface AirBoxen für Pneumatik 297 Abfrage von Pneumatikzylindern Zylindersensoren 161 Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren 251 Grenzstanderkennung Füllstandsensoren 261 Druckmessung an Pumpen Drucksensoren 223 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Positionserfassung 12 Strömungssensoren / Durchflusssensoren Temperaturüberwachung Mischkopf 11 223 Schutzgasüberwachung 10 Drucksensoren Druckluftverbrauchsmessung 9 251 Drucküberwachung an Zangen 8 Strömungssensoren / Durchflusssensoren Induktive Sensoren 119 Zustandsüberwachung von Antrieben Systeme zur Schwingungsüberwachung 311 Seilüberwachung an Aufzügen Induktive Sicherheitssensoren 211 Fach-belegt-Erkennung Infrarotsensoren / Rotlichtsensoren 169 Identifizierung der Karosserien Codeleser 1D/2D 309 Kleben / Dichten Typ- und Teileerkennung Manipulatoren Karosseriereinigung Karosserielager 33
  • 35. Karosseriebau Zuverlässigkeit von Sensoren erhöht die Anlagenverfügbarkeit Im Karosseriebau werden bis zu 200 Einzelteile und Baugruppen zu einer selbsttragenden Karosse zusammengesetzt. Neben dem etablierten Widerstandschweißen, besser als „Punktschweißen“ bekannt, sind bedingt durch den Materialmix mehrere Fügeverfahren im Einsatz. Für Leichtbaumaterialien wie Aluminium und Magnesium eignen sich daher eher Fügeverfahren wie Laserschweißen, Bördeln oder Clinchen (Durchsatzfügen). Mittlerweile gibt es auch geeignete Klebstoffe. Diese Kleber übernehmen dann teils auch die Geräuschdämmung bzw. die Abdichtung von Nähten und Fugen. Die Anforderung an die Zuverlässigkeit und Verfügbarkeit der Anlagen ist im Karosseriebau sehr hoch, da der Materialfluss in der nachgeschalteten Lackierung nicht abreißen darf. Sensoren der ifm electronic mit dem hohen Anspruch an Zuverlässigkeit und Robustheit helfen hier, diese Ziele nachhaltig zu erreichen. 34 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 36. Karosseriebau Abfrage der Skid-Position Abfrage der Skid-Position Die induktiven Sensoren der Bauform IDC erfassen zuverlässig die Positionen der Skids. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] 92 x 80 x 40 50 b Werkstoff Ub Schutzart f [Hz] PPE 10...36 IP 67 [mA] 70 [V] ILast 250 BestellNr. ID5059 b = bündig / nb = nicht bündig Abfrage der Karosserieposition Erkennung der Karosserieposition Optoelektronische Sensoren erkennen mittels Lichtlaufzeitmessung zuverlässig die Position der Karosserie auf dem Skid zur Steuerung der nachfolgenden Schweißprozesse. Optische Sensoren PMDLine mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip [Hz] Hintergrundausblendung Reichweite/ Tastweite 0,03...2 m Messfrequenz Spot Ø bei max. RW / TW [mm] Ub [V] 33 <5 10...30 BestellNr. O5D100 35
  • 37. Karosseriebau Bereichsabsicherung von Fertigungszellen Zugangsabsicherung Entnahme von Blechteilen Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die BlechteileEntnahme vor unbefugten Zutritt ab. Die Sicherheitslichtvorhänge entsprechen je nach Ausführung dem Typ 2 oder 4 gemäß EN 61496. Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1563 90 1510 0...4 / 3...12 6,5 24 BestellNr. OY110S Torabsicherung in Transferstrecken Schließkontrolle an Übergabestationen Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück, direkt die sichere Position von Schnelllauftoren. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone Gehäusewerkstoff [mm] [mm] 66 10...15 nb PPE 66 4...20 nb PPE Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. 24 IP 65 / IP 67 ≤ 50 / ≤ 200 GM701S 24 IP 65 / IP 67 ≤ 50 / ≤ 200 GM705S [V] b = bündig / nb = nicht bündig 36 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 38. Karosseriebau Achsenbereichsabfrage mit Teilkreisen Bereichsabfrage Achse 1 an Robotern Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück, direkt den sicheren Arbeitsbereich von Robotern. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 35 1...8 nb Gehäusewerkstoff Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤1/≤1 GG711S [V] V4A 24 b = bündig / nb = nicht bündig Achsenbereichsabfrage mit Begrenzungsfeldern Bereichsabfrage Achse 1 an Robotern Induktive Sicherheitssensoren der Kategorie SIL 2 erfassen berührungslos, ohne ein spezielles Gegenstück, sicher das Vorhandensein von Metallen. Der mechanische Aufwand minmiert sich dadurch. Induktive Sicherheitssensoren zur sicheren Erkennung von Metallen · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 53 > 10 b Gehäusewerkstoff Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤5/≤5 GG851S [V] Messing 24 b = bündig / nb = nicht bündig 37
  • 39. Karosseriebau Einlegekontrolle an Drehtischen Optische Sensoren erfassen das Seitenteil in einem Drehtisch Alle Teile müssen korrekt in dem Spannrahmen eingelegt sein. Die optischen Sensoren OGH500 stellen hier zuverlässig die Erkennung sicher. Optische Sensoren · weitere Produkte finden Sie ab Seite 169 Bauform Funktionsprinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkelschaltung BestellNr. Hintergrundausblendung 15...300 mm rot 25 H/D PNP OGH500 Teilekontrolle in Schweißwerkzeugen Induktive Sensoren erfassen störungsfrei Teile in Schweißanlagen Die magnetfeldfesten Sensoren können zur Teileabfrage direkt in die Schweißwerkzeuge eingebaut werden. Die Beschichtung schützt zudem vor dem Anhaften von Schweißperlen. Magnetfeldfeste Sensoren mit Korrekturfaktor K = 1 · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand Werkstoff Ub [mm] [mm] M12 / L = 65 3b Messing 10...30 M12 / L = 65 8 nb Messing 10...30 Schutzart f ILast [Hz] [mA] IP 67 4000 200 IFW200 IP 67 4000 200 IFW201 [V] b = bündig / nb = nicht bündig 38 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr.
  • 40. Karosseriebau Entnahme von Teilen aus Materialträgern „Leer“-Erkennung von Materialträgern Der optische Distanzsensor O1D erkennt über den Analogausgang den Befüllgrad des Materialträgers. PMD-Distanzsensoren mit Lichtlaufzeitmessung zur Erkennung des Beladezustandes · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip Reichweite/ Tastweite [Hz] Optischer Abstandssensor Messfrequenz [V] 1...33 0,2...10 m Spot Ø bei max. RW / TW [mm] Ub 6 18...30 BestellNr. O1D105 Drucküberwachung an Sauggreifern Druckmessung an Sauggreifern Die Vakuumsensoren erkennen, ob das Vakuum für einen sicheren Greifvorgang gegeben ist. Vakuumsensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...1 20 50 18...36 BestellNr. PN7009 39
  • 41. Karosseriebau Klemmvorrichtungen Robuste Ganzmetallsensoren sind nah dran Die Ganzmetallsensoren der Baureihe „R“ sind für den harten Einsatz in Schweißanlagen ausgelegt. Eine Antihaftbeschichtung sichert eine lange Standzeit in den Werkzeugen. Ganzmetallsensoren mit Antihaftbeschichtung gegen Schweißspritzer · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] M18 / L = 70 6b Werkstoff Ub Schutzart V4A 10...36 IP 67 ILast [Hz] [V] f [mA] 2 100 BestellNr. IGR200 b = bündig / nb = nicht bündig Anschlusstechnik für Spanner und Sensoren Auf die Verkabelung kommt es an Signale von Spannern und Sensoren müssen störungsfrei an die Steuerungen übertragen werden. ifm electronic bietet hier eine große Auswahl an Leitungen aus PUR (nicht strahlenvernetzt) mit der Mantelfarbe grau oder orange an. Steckverbindungen schweißperlenresistent · weitere Produkte finden Sie ab Seite 319 Bauform Beschreibung Kabeldose · abgewinkelt · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen · M12-Steckverbindung · 2 m · Gehäusewerkstoffe: Gehäuse: TPU schwarz transparent / Dichtung: FKM BestellNr. EVW007 Verbindungskabel schweißperlenresistent · weitere Produkte finden Sie ab Seite 319 Bauform Beschreibung Verbindungskabel · gerade / gerade · silikonfrei · halogenfrei · Kontakte vergoldet · Für Anwendungen in Schweißapplikationen · 1 m · Gehäusewerkstoffe: Gehäuse: TPU orange / Dichtung: FKM 40 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. EVW024

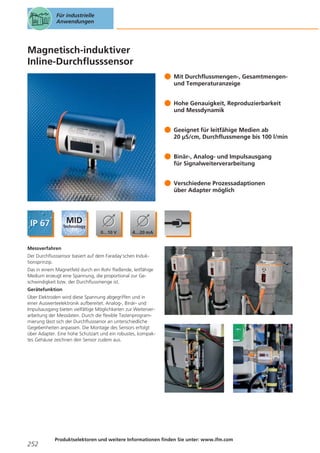

  • 42. Karosseriebau Kühlwasserüberwachung an Maschinenzangen Überwachung von Kühlkreisläufen an Schweißrobotern Der magnetisch-induktive Durchflusssensor SM erfasst die Kühlwassermenge im System. Der Drucksensor PK erkennt plötzlichen Druckabfall im Kreislauf, z. B. beim Kappenwechsel. Magnetisch-induktive Durchflusssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich Druckfestigkeit Ansprechzeit Ub [bar] [s] [V] 16 < 0,150 19...30 SM6000 BestellNr. [Nm3/h] G½ 0,25...25,00 ± (2% MW + 0,5% MEW) BestellNr. Drucksensoren im Kühlkreislauf mit dem Drucksensor PK · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼ A / M5 I Anzeige [bar] max. [bar] min. [bar] [V] Betrieb 0...10 25 300 9,6...32 PK6524 Kühlwasserüberwachung an Schweißstationen Kühlwasserüberwachung an Schweißstationen Der mechatronische Strömungssensor der Baureihe SBY schaltet sehr schnell bei Unterschreiten der Mindestmenge und schützt so die Anlage. Mechatronische Strömungssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Mediumtemperatur Druckfestigkeit Ansprechzeit Ub [l/min] Rp ¾ Messbereich [°C] [bar] [s] [V] 1...25 0...85 25 < 0,01 24 BestellNr. SBY333 41
  • 43. Karosseriebau Druckluftverbrauchsmessung Drucklufterfassung in Hallen- und Roboter-Installationsplatten Druckluftzähler der Bauform SD8000 erfassen hier sowohl die Verbräuche im Normaldruck (6 bar) als auch im Hochdrucksystem (12 bar). Verbräuche werden erfasst und Leckagen erkannt. Druckluftzähler zur Verbrauchsmessung und Leckageerkennung · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich R1 (DN25) 1,8...225,0 A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) Ansprechzeit Ub [bar] [Nm3/h] Druckfestigkeit [s] [V] 16 < 0,1 18...30 BestellNr. SD8000 Schutzgasüberwachung in Schweißanlagen Schutzgasüberwachung in Schweißprozessen Der Druckluftzähler SD6100 erkennt zuverlässig das Vorhandensein und den Verbrauch von Argon, Kohlendioxid oder Stickstoff. Druckluftzähler · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Mediumtemperatur Druckfestigkeit Ansprechzeit Ub BestellNr. [Nm3/h] [°C] [bar] G ¼ (DN8) Ar: 0,08...24,54 / CO2: 0,047 (0,04)...14,38 / N2: 0,05 (0,06)...14,94 0...60 16 < 0,1 19...30 SD5100 R½ (DN15) Ar: 0,39 (0,4)...118,2 / CO2: 0,24 (0,2)...71,7 / N2: 0,24 (0,2)...73,0 0...60 16 < 0,1 19...30 SD6100 [s] 42 [V] Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

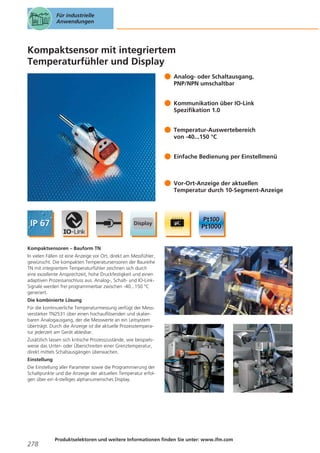

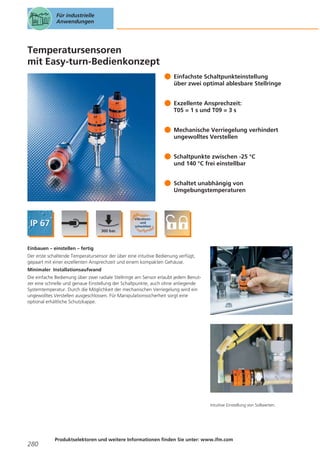

  • 44. Karosseriebau Kleben von Karosserieteilen Temperaturüberwachung Mischkopf Die Temperatur der Kleberkomponenten darf definierte Werte nicht unterschreiten. Der Temperatursensor TN gibt die analogen Signale an die Pumpensteuerung weiter. Kompakte Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...150 Ub Ansprechdynamik T05 / T09 [mm] [°C] Einbaulänge [V] [s] 45 18...32 1/3 M18 x 1,5 BestellNr. TN2531 Abdichten von Nähten Aufbringung von flüssigem PVC Zur Verbesserung der Fahrzeugakustik und des Korrosionsschutzes wird flüssiges PVC an Falz- und Bördelkanten aufgebracht. Der Temperatursensor TR2432 erkennt die richtige Temperatur und meldet Störungen umgehend. Der richtige Pumpendruck wird mittels analogem Drucksensor geregelt. Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...300 G½A Ub Stromaufnahme ILast LED [°C] Anzeige BestellNr. [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 TR2432 BestellNr. Drucksensoren mit analogem Ausgang zur Pumpensteuerung · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit 0...250 400 850 18...36 PN3001 43
  • 45. Karosseriebau Typerkennung von Karossen und Bauteilen Erkennen von Strukturteilen Die komplexe Teilevielfalt stellt hohe Anforderungen an die Logistik und Fertigung. Vision-Sensoren der Baureihe O2D helfen hier den Überblick zu behalten und die Qualität zu sichern. Vision-Sensoren · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip Auflösung Detektionsrate [mm] CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Max. Bildfeldgröße [mm] [Hz] 400 x 300 0,08 10 Lichtart Umgebungstemperatur BestellNr. [°C] Infrarot -10...60 O2D224 Erkennen von Klebepads zur Geräuschdämmung Klebepads zur Geräuschdämmung Zur Geräuschdämmung werden immer mehr Klebepads zwischen den zu verschweißenden Strukturteilen eingebracht. Vision-Sensoren der Baureihe O2V erkennen hier das Vorhandensein dieser Pads und stellen somit die Prozessqualität sicher. Vision-Sensoren · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip 44 Auflösung Detektionsrate [mm] CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Max. Bildfeldgröße [mm] [Hz] 1320 x 945 0,3 10 Lichtart Umgebungstemperatur BestellNr. [°C] Weißlicht Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com -10...60 O2V102
  • 46. Karosseriebau Manipulatoren für die Montage von Anbauteilen Manipulatoren unterstützen die Werker in der Montage Schwere Lasten und komplexe Bauteile werden mittels sogenannten Manipulatoren gehoben und verbaut. Ein Drucksensor vom Typ PK überwacht hier den korrekten Arbeitsdruck in der Druckluftversorgung. Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼ A / M5 I Anzeige [bar] max. [bar] min. [bar] [V] Betrieb 0...10 25 300 9,6...32 BestellNr. PK6524 Ventilanbindung über AS-i Airboxen AS-i Airboxen minimieren den Schaltungsaufwand Die Bewegungen von Zylindern müssen abgefragt werden. Gleichzeitig wird die Druckluft an den Zylindern benötigt. Die AS-i Airboxen der ifm electronic stellen hier eine Verbindung zwischen kompakten Ventilen und digitalen Rückmeldeeingängen dar. AS-i Airboxen · weitere Produkte finden Sie ab Seite 297 Bauform Ausführung AS-i AirBox · 5/2-Wege bistabil überschneidungsfreies Schieberventil · Flachkabelausrichtung in drei Richtungen möglich · AS-i Flachkabel direkt kontaktierbar · Version 2.11 und 3.0 mit erweitertem Adressmodus · Adressierbuchse · PA / POM BestellNr. AC5253 45
  • 47. Karosseriebau Füllstand von Reinigungslösungen überwachen Grenzstände mit Füllstandsensoren detektieren Für einen optimalen Waschprozess ist zur Entfettung eine spezielle Reinigungslösung notwendig. Der Sensor der Baureihe LK81 überwacht hier die automatische Befüllung des Vorratbehälters. Füllstandsensoren · weitere Produkte finden Sie ab Seite 261 Bauform Stablänge Aktiver Bereich Inaktiver Bereich Ub [mm] [mm] [mm] [V] 728 585 102 / 40 18...30 Mediumtemperatur Wasser [°C] Mediumtemperatur Öl [°C] 0...35 (LK8124 + E43102: 0...55) 0...70 ILast BestellNr. [mA] 200 LK8124 Drucküberwachung in der Waschanlage Druckmessung in der KarossenWaschanlage Die Druckerzeugung erfolgt über eine Hochdruckpumpe. Ein Drucksensor der Baureihe PK steuert hier den optimalen Arbeitsdruck der Waschanlage. Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss 46 Messbereich PÜberlast PBerst Ub DC LED G ¼ A / M5 I Anzeige [bar] max. [bar] min. [bar] [V] Betrieb 0...400 600 1600 9,6...32 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. PK6520
  • 48. Karosseriebau Überwachung von Antrieben in Aufzügen Zustandsüberwachung von Antrieben Der Schwingungssensor VSA überwacht den Zustand des Antriebsmotors. So können Störungen leichter erkannt werden. Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311 Bauform Ausführung BestellNr. Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A VSA001 Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA VSE002 Seillagenerkennung an Umlenkrollen Seillagenerkennung an Umlenkrollen Induktive Sicherheitssensoren der Kategorie SIL 2 und PL d erfassen die Seillage an Umlenkrollen in Aufzügen. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 35 1...8 nb Gehäusewerkstoff Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤1/≤1 GG711S [V] V4A 24 b = bündig / nb = nicht bündig 47
  • 49. Lackierung 48 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 51. Lackierung Maschine 1 Applikation Produktgruppe ab Seite Fördertechnik Positionserfassung Skid Codeleser 1D/2D 309 Drucksensoren 223 Strömungssensoren / Durchflusssensoren 251 Grenzstanderkennung Füllstandsensoren 261 Positionserfassung Induktive Sensoren 119 Temperaturmessung Temperatursensoren 271 Druckmessung Drucksensoren 223 Grenzstanderkennung Kapazitive Sensoren 153 Positionserfassung Vision-Sensoren 205 Druckmessung Drucksensoren 223 Temperaturmessung Temperatursensoren 271 Positionserfassung Induktive Sensoren 119 Optische Erfassung Vision-Sensoren 205 Positionsrückmeldung Induktive Sensoren 119 Druckmessung Drucksensoren 223 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Luftstromwächter Strömungssensoren / Durchflusssensoren 251 Drehzahlmessung Systeme zur Impulsauswertung 203 Druckluftüberwachung Strömungssensoren / Durchflusssensoren 251 Schwingungsüberwachung 50 169 Zufluss Frischwasser 6 Infrarotsensoren / Rotlichtsensoren Druckregelung Pumpe 5 307 Identifizierung der Karosserien 4 RFID UHF Positionserfassung Karosserie 3 119 Ortung der Skids 2 Induktive Sensoren Systeme zur Schwingungsüberwachung 311 Vorbehandlung KTL Dichten / Konservieren Wasseraufbereitung Frischluft / Abluft Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 52. Lackierung Maschine 7 Applikation Produktgruppe ab Seite Lackrecycling Temperaturmessung 261 Drucksensoren 223 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Temperaturmessung Temperatursensoren 271 Durchflussmessung Strömungssensoren / Durchflusssensoren 251 Optische Erfassung Lasersensoren / Distanzsensoren 187 Positionserfassung Induktive Sensoren 119 Identifizierung von Teilen Codeleser 1D/2D 309 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Riemenbruchkontrolle an Lüftern Infrarotsensoren / Rotlichtsensoren 169 Durchflussmessung 10 Füllstandsensoren Differenzdruckmessung 9 271 Füllstandabfrage 8 Temperatursensoren Strömungssensoren / Durchflusssensoren 251 Lackierroboter Anbauteile lackieren Wärmeerzeugung und -verteilung Überwachung an Schnelllauftoren 211 Lüfterkontrolle Infrarotsensoren / Rotlichtsensoren 169 Temperaturmessung Temperatursensoren 271 Schwingungsüberwachung 11 Induktive Sicherheitssensoren Systeme zur Schwingungsüberwachung 311 Montage Anbauteile / Endkontrolle Identifizierung 309 Teileerkennung Vision-Sensoren 205 Identifizierung 12 Codeleser 1D/2D RFID UHF 307 Identifizierung Codeleser 1D/2D 309 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Belegung Lagerplatz Infrarotsensoren / Rotlichtsensoren 169 Positionsrückmeldung Induktive Sensoren 119 Karosserielager 51
  • 53. Lackierung Positions- und Fluidsensoren steigern die Prozessqualität Jetzt kommt Farbe ins Spiel. Zuerst müssen die Karossen entfettet und von anderem Schmutz befreit werden. Danach werden in der Vorbehandlung u. a. Aluminiumbleche leicht angeschliffen, um eine einwandfreie Beschichtung zu ermöglichen. In einem KTL-Bad (Kathodischer-Tauch-Lack) erhalten die Karossen ihren ersten Korrosionsschutz. Danach wird ein Grundlack aufgetragen. Dieser Füller gleicht etwaige Unebenheiten aus. Nach Basislack und Decklack erhalten die Karosserien mit dem Klarlack ihren Glanz. Eine Lackieranlage umfasst die Fördertechnik, diverse Tauchbäder sowie zahlreiche Roboter zur Aufbringung der individuellen. Lackierung. Dazwischen gibt es Ausdunstungszonen und Trocken- bzw. Brennkammern. Wärmeerzeugung, Wasseraufbereitung, Lackbadpflege, Abluft- und Frischluftversorgung sind für den prozesssicheren Betrieb absolut notwendig. Sensoren der ifm electronic mit dem hohen Anspruch an Wiederholgenauigkeit und Messwertstabilität unterstützen hier die Betreiber, die hohe Güte der Lackierung in der Serie sicherzustellen. 52 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 54. Lackierung Bodenförderanlagen Abfrage der Skid-Position Induktive Sensoren der Bauform ID erfassen zuverlässig die Positionen der Skids in Bodenförderanlagen. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand Werkstoff Ub [mm] [mm] 92 x 80 x 40 50 b PPE 10...36 92 x 80 x 40 50 b PPE 105 x 80 x 40 60 nb PPE Schutzart f ILast [Hz] [mA] IP 67 70 250 ID5055 10...36 IP 67 70 250 ID5058 10...36 IP 65 100 250 ID5005 [V] BestellNr. b = bündig / nb = nicht bündig Rollenbahnen-Förderanlagen Abfrage der Skid-Position Die induktiven Sensoren der Bauform IMC erfassen zuverlässig die Positionen der Skids in Rollenbahnen. Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand Werkstoff Ub [mm] [mm] 40 x 40 x 54 40 nb PA (Polyamid) 10...36 40 x 40 x 54 40 nb PA (Polyamid) 10...36 Schutzart f ILast [Hz] [mA] IP 67 60 200 IM5117 IP 67 60 200 IM5136 [V] BestellNr. b = bündig / nb = nicht bündig 53
  • 55. Lackierung Fördertechnik Erkennung der Karosserieposition Optoelektronische Sensoren erkennen zuverlässig die Position der Karosserie auf dem Skid zur Steuerung der nachfolgenden Prozesse. Optische Sensoren zur Positionsbestimmung · weitere Produkte finden Sie ab Seite 169 Bauform Funktionsprinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkelschaltung BestellNr. Hintergrundausblendung 50...1800 mm rot 50 H/D PNP O5H500 Optische Sensoren PMDLine mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip [Hz] Hintergrundausblendung Reichweite/ Tastweite Messfrequenz Spot Ø bei max. RW / TW [mm] [V] 33 <5 10...30 0,03...2 m Ub BestellNr. O5D100 Modulare Befestigungssysteme · weitere Produkte finden Sie ab Seite 335 Bauform Beschreibung BestellNr. Montageset · Klemmzylindermontage · Fläche M10 · für Bauform O5 · Gehäusewerkstoffe: V4A / Klemmzylinder: Zinkdruckguss E21083 Montageset · Klemmzylindermontage · mit Geräteschutz · Rundprofil Ø 12 mm · für Bauform O5 · Gehäusewerkstoffe: V4A / Klemmzylinder: Zinkdruckguss E21210 Geräteschutz · weitere Produkte finden Sie ab Seite 335 Bauform Beschreibung Montageset · Klemmzylindermontage · mit Geräteschutz · Fläche M10 · für Bauform O5 · Gehäusewerkstoffe: V4A / Klemmzylinder: Zinkdruckguss 54 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. E21084
  • 56. Lackierung Reinigung der Karosserie Druckmessung in der KarossenWaschanlage Die Druckerzeugung erfolgt über eine Hochdruckpumpe. Der Drucksensor der Baureihe PG mit analogem Ausgang regelt hier den optimalen Arbeitsdruck der Pumpe. Drucküberwachung in einer Hochdruckpumpe · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G½ Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit 0...400 800 1200 18...32 BestellNr. PG2450 Magnetisch-induktive Durchflusssensoren zur Frischwasserzufluss-Überwachung · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Mediumtemperatur Druckfestigkeit Ansprechzeit Ub [l/min] G½ Messbereich [°C] [bar] [s] [V] 0,25...25,00 -10...70 16 < 0,150 19...30 BestellNr. SM6000 Füllstand von Reinigungslösungen überwachen Füllstandsensoren detektieren optimale Füllhöhe im Tank Für einen optimalen Waschprozess ist zur Entfettung eine spezielle Reinigungslösung notwendig. Der Sensor der Baureihe LK31 mit analogem Ausgang überwacht hier die optimale Füllhöhe im Vorratstank. Füllstandsensoren · weitere Produkte finden Sie ab Seite 261 Bauform Stablänge Aktiver Bereich Inaktiver Bereich Ub [mm] [mm] [mm] [V] 728 585 102 / 40 18...30 Mediumtemperatur Wasser [°C] Mediumtemperatur Öl [°C] 0...35 (LK3124 + E43102: 0...55) 0...70 ILast BestellNr. [mA] 200 LK3124 55
  • 57. Lackierung KTL-Bad (Kathodischer-Tauch-Lack) Zustand von Türen und Klappen erkennen In dem KTL-Bad erhalten die Karosserien ihren ersten Korrosionsschutz. Vision-Sensoren der Bauform O2D erkennen hier, ob Distanzhülsen aus Kunststoff die Türen und Klappen leicht geöffnet halten. Vision-Sensoren zur Positionserkennung · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip Max. Bildfeldgröße Detektionsrate [mm] [mm] [Hz] 1320 x 945 CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Auflösung 0,3 10 Lichtart Umgebungstemperatur BestellNr. [°C] Infrarot -10...60 O2D222 Spülen Spülwasser im Tank detektieren Für einen optimalen Prozess in der Vorbehandlung wird eine temperierte Spüllösung benötigt. Der Drucksensor vom Typ PG überwacht den Druck im Tank. Der Temperatursensor der Baureihe TK schaltet bei Unterschreitung einer Mindesttemperatur. Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G 1 A-Dichtkonus Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...10 50 150 18...32 BestellNr. PG2894* Achtung: Das Gerät darf nur in einen Prozessanschluss für G1-Dichtkonus montiert werden! Der G1A-Dichtkonus des Gerätes eignet sich nur für Adapter mit metallischem Gegenanschlag! 56 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 58. Lackierung Hohlraumversiegelung Hohlraumversiegelung mit flüssigem Wachs Zur Verbesserung des Korrosionsschutzes wird flüssiger Wachs in die Hohlräume aufgetragen. Der Temperatursensor TR erkennt hier die richtige Temperatur und meldet Störungen umgehend. Der Pumpendruck wird mit einem analogen Drucksensor geregelt. Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...300 G½A Ub Stromaufnahme ILast LED [°C] Anzeige BestellNr. [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 TR2432 BestellNr. Drucksensoren mit analogem Ausgang zur Pumpensteuerung · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit 0...250 400 850 18...36 PN3001 Dichten Temperaturüberwachung am Dosierkopf Die Temperatur des Dichtmittels darf definierte Werte nicht unterschreiten. Der Temperatursensor TN gibt die analogen Signale an die Pumpensteuerung weiter. Kompakte Temperatursensoren zur Temperaturüberwachung · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...150 M18 x 1,5 Ub Ansprechdynamik T05 / T09 [mm] [°C] Einbaulänge [V] [s] 45 18...32 1/3 BestellNr. TN2531 57
  • 59. Lackierung Frischwasserzulauf Frischwasserzulauf überwachen Für verschiedenste Spülzonen wird aufbereitetes Wasser benötigt. Der Strömungssensor SI überwacht den kontinuierlichen Wasserzufluss. Strömungssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Einstellbereich flüssig / gasförmig Material Messspitze 3...300 / 200...3000 3...100 / 200...800 Druckfestigkeit Ansprechzeit Ub [°C] [cm/s] Mediumtemperatur [bar] [s] [V] -25...80 30 1...10 19...36 BestellNr. SI5000 Steuerung von Schwenkantrieben Positionsrückmeldung an Schwenkantrieben Der Doppelsensor der Baureihe IN beinhaltet zwei induktive Sensoren zur „Auf / Zu“- Erkennung der Ventilposition mittels Schaltnocken. Der digitale Ausgang steuert das Magnetventil des pneumatischen Schwenkantriebs. Induktive Doppelsensoren für Positionsrückmeldung an Schwenkantrieben · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] 40 x 26 x 26 4 nb Werkstoff Ub Schutzart f AC / DC ILast AC / DC [Hz] [mA] 1300 250 [V] PBT 10...36 IP 67 b = bündig / nb = nicht bündig 58 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. IN5224
  • 60. Lackierung Frischluftzufuhr Luftverbrauchsmessung Der Druckluftzähler SD misst permanent den Luftdurchfluss. Die Messwerte dienen zur Ermittlung der tatsächlichen Verbrauchsmengen. Druckluftzähler ermitteln den tatsächlichen Verbrauch · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich R1½ (DN40) A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) 3,5...410,0 Ansprechzeit Ub [bar] [Nm3/h] Druckfestigkeit [s] [V] 16 < 0,1 18...30 BestellNr. SD9000 Abluft Drehzahlerfassung an Lüftern Die Abluft aus den Lackierkabinen wird abgesaugt und der thermischen Nachverbrennung zugeführt. Der Drehzahlsensor überwacht den Lüfter auf Sollwertunterschreitung bzw. Blockieren. Drehzahlerfassung · weitere Produkte finden Sie ab Seite 203 Bauform Abmessungen Schaltabstand [mm] [mm] M30 / L = 82 10 b Elektrische Ausführung Einstellbereich Anlaufüberbrückung [V] DC PNP Ub [Imp. / min.] [s] 10...36 DC 5...300 15 BestellNr. DI5009 b = bündig / nb = nicht bündig Schwingungssensoren zur Lagerüberwachung in Antrieben · weitere Produkte finden Sie ab Seite 311 Bauform Ausführung BestellNr. Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A VSA001 59
  • 61. Lackierung Badpflege Ultrafiltration Dem Tauchbad wird ständig ein Teil des Lacks entzogen und über die Ultrafiltration geführt. Die verbleibenden Festkörper werden dem Bad wieder beigemischt. Das Reinfiltrat wird als Spüllösung benutzt. Der Temperatursensor überwacht hier die korrekte Temperatur. Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss -40...300 G½A Ub Stromaufnahme ILast LED [°C] Anzeige [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 BestellNr. TR2432 Lackrecycling Füllhöhe in Tanks erfassen Der mit dem Wasser niedergeschlagene Lacknebel wird aufgefangen und gefiltert. Der so gewonnene Lack kann dann wieder beigemischt werden. Der Füllstandsensor LMT100 überwacht das Unterschreiten der Mindestfüllhöhe im Tank. Grenzstandsensoren · weitere Produkte finden Sie ab Seite 261 Bauform Prozessanschluss Prozessdruck max. Einsatzbereich Schutzart BestellNr. Wasser, wasserbasierte Medien IP 68 / IP 69K LMT100 [bar] G½A 60 -1...16 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 62. Lackierung Düsen von Lackierrobotern überwachen Durchflussmessung an Lackierrobotern Die Lackaufbringung stellt hohe Anforderungen an die Verfügbarkeit der Systeme. Der Durchflusssensor SU stellt hier etwaige Verstopfungen der Düsen fest. Durchflusssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Messbereich Mediumtemperatur Druckfestigkeit Ansprechzeit Ub BestellNr. [l/min] [°C] [bar] [s] [V] G¾ 0,1...50,0 -10...80 16 < 0,250 19...30 SU7000 G1 0,2...100,0 -10...80 16 < 0,250 19...30 SU8000 Steuerung der Lackierroboter Startposition für den Lackiervorgang erkennen Wasserlösliche Klarlacke geben den lackierten Karosserien den schimmernden Glanz. Der optische Distanzsensor O1D102 erfasst die Startposition für den Lackiervorgang. PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip [Hz] Optischer Abstandssensor Reichweite/ Tastweite 0,2...3,5 m Messfrequenz Spot Ø bei max. RW / TW [mm] Ub [V] 1...50 6 18...30 BestellNr. O1D102 61
  • 63. Lackierung Lackversorgung Pumpenüberwachung Die Lackversorgung stellt hohe Anforderungen an die Verfügbarkeit der Pumpen. Der Schwingungssensor VSA überwacht die Funktionsweise des Pumpenmotors. Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311 Bauform Ausführung BestellNr. Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A VSA001 Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA VSE002 Lüfterüberwachung Riemenbruchkontrolle an Lüftern In den Lackierkabinen herrscht ständig ein leichter Überdruck, um Verunreinigungen aus der Luft fernzuhalten. Ein Ausfall des Lüfters führt zu Qualitätsproblemen. Der optische Sensor tastet den Riemen des Lüfters auf Bruch ab. Optische Sensoren · weitere Produkte finden Sie ab Seite 169 Bauform Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkelschaltung BestellNr. Hintergrundausblendung 62 Funktionsprinzip 50...1800 mm rot 50 H/D PNP O5H500 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 64. Lackierung Wärmeerzeugung Temperaturmessung in Heizkanälen Für Abdunstzonen ist aufgeheizte Luft bereitzustellen. Die Temperaturauswerteeinheit misst kontinuierlich die Wärme der Luft. Bei Unterschreiten einer Mindesttemperatur erfolgt eine Warnmeldung. Auswertesysteme für Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss Anzeige -40...300 ILast [V] [mA] [mA] Anzeigeeinheit G½A Stromaufnahme LED [°C] Ub 18...32 50 250 BestellNr. TR2432 Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Durchmesser Einbaulänge [°C] [mm] [mm] -40...150 10 160 Sensorelement Ansprechdynamik T05 / T09 BestellNr. [s] 1 x Pt 1000 1/3 TT1050 Überwachung an Schnelllauftoren Torüberwachung Induktive Sicherheitssensoren der Kategorie 4 und SIL 3 erfassen berührungslos, ohne ein spezielles Gegenstück, direkt den Endanschlag des Schnelllauftores. Induktive Sicherheitssensoren · weitere Produkte finden Sie ab Seite 211 Bauform Länge Freigabezone [mm] [mm] 66 10...15 nb Gehäusewerkstoff Ub DC Schutzart Reaktionszeit bei Sicherheitsanforderung / Freigabezeit [ms] BestellNr. IP 65 / IP 67 ≤ 50 / ≤ 200 GM701S [V] PPE 24 b = bündig / nb = nicht bündig 63
  • 65. Lackierung Identifizierung von Anbauteilen Passende Anbauteile identifizieren Die lackierten Anbauteile müssen der jeweiligen Karosserie zugeordnet werden. Die Multicode Reader erkennen die Codes auf den Bauzetteln. So wird eine falsche Montage von Anbauteilen vermieden. Multicode Reader · weitere Produkte finden Sie ab Seite 309 Bauform Abmessungen Lichtart [mm] Max. Bildfeldgröße [mm] LED Bewegungsgeschwindigkeit bei int. / ext. Beleuchtung [m/s] 60 x 42 x 59 400 x 300 Rotlicht 3/5 Prozessschnittstelle BestellNr. Ethernet TCP/IP, EtherNet/IP, RS-232 O2I104 Identifizierung von Karosserieträgern Verbleib von Karosserieträgern ermitteln Die lackierten Karosserien werden auf Umlaufskids durch die Endkontrolle zum Hochregallager gefördert. Das RFID-System kann zu jeder Zeit den Aufenthalt in den jeweiligen Zonen ermitteln. RFID-Systeme zum Lesen von Codierung auf Metall · weitere Produkte finden Sie ab Seite 307 Bauform Beschreibung RFID-UHF-Antenne · Gehäusewerkstoffe: Abdeckung: Kunststoff / Gehäuse: Aluminium · Arbeitsfrequenz 902...928 (FCC) MHz BestellNr. ANT930 ID-TAG · weitere Produkte finden Sie ab Seite 307 Bauform Beschreibung ID-TAG · ID-TAG/D55x13/04 · Ø 55 x 13 mm · Gehäusewerkstoffe: PA 6 64 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. E80351
  • 66. Lackierung Belegung Lagerplatz Fach-Belegung optisch erkennen Die Karosserien werden nach dem Lackiervorgang zwischengelagert. Die Polfilterreflexlichtschranke am Transportaufzug erkennt über die Tripelspiegel, ob ein Fach belegt ist oder nicht. Optische Sensoren · weitere Produkte finden Sie ab Seite 169 Bauform Funktionsprinzip Reich-/ Tastweite Lichtart Spot Ø bei max. RW / TW [mm] Ausgang H = Hell- / D = Dunkelschaltung BestellNr. Polfilter 0,075...10 m rot 250 H/D PNP O5P500 Zubehör · weitere Produkte finden Sie ab Seite 335 Bauform Beschreibung BestellNr. Tripelspiegel · Ø 80 mm · rund · für Rotlicht- und Infrarotlicht-Reflexlichtschranken · Gehäusewerkstoffe: Kunststoff E20005 Positionsrückmeldung Verfahrwege und Positionen des RBG erkennen Der Karosserieaufzug bewegt sich parallel zu dem Hochregallager. Die induktiven Sensoren der Bauform IMC erkennen die Schaltfahnen zur Positionierung und Abbremsung des Regalbediengeräts (RBG). Induktive Sensoren · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] 40 x 40 x 54 20 b Werkstoff Ub Schutzart PA (Polyamid) 10...36 IP 67 ILast [Hz] [V] f [mA] 100 200 BestellNr. IM5123 b = bündig / nb = nicht bündig 65
  • 67. Aggregate 66 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 69. Aggregate Maschine 1 Applikation Produktgruppe ab Seite Gießerei Durchflussmessung 251 Positionserfassung Induktive Sensoren 119 Teileerkennung Lasersensoren / Distanzsensoren 187 Bereichsabsicherung 2 Strömungssensoren / Durchflusssensoren Sicherheitslichtgitter 219 Mechanische Bearbeitung 1 (Motor / Getriebe) Druckluftverbrauchsmessung 251 Druckmessung Drucksensoren 223 Auflagenkontrolle Drucksensoren 223 Positionserfassung 3 Strömungssensoren / Durchflusssensoren Induktive Sensoren 119 Mechanische Bearbeitung 2 (Motor / Getriebe) Bohrer-Innnenkühlung Systeme zur Schwingungsüberwachung 311 Füllstandabfrage Füllstandsensoren 261 Filterüberwachung Drucksensoren 223 Qualitätssicherung Vision-Sensoren 205 Identifizierung Codeleser 1D/2D 309 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Teileerkennung 5 251 Spindelüberwachung 4 Strömungssensoren / Durchflusssensoren Infrarotsensoren / Rotlichtsensoren 169 Komponenten-Fertigung Kühlschmiermitel-Aufbereitung / Späneentsorgung Differenzdruckmessung Füllstandsensoren 261 Spänebunker überwachen Lasersensoren / Distanzsensoren 187 Grenzstanderkennung Füllstandsensoren 261 Positionserfassung Induktive Sensoren 119 Temperaturmessung Temperatursensoren 271 Leckagenerkennung 68 223 Leckagenerkennung 6 Drucksensoren Füllstandsensoren 261 Teile waschen und reinigen Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 70. Aggregate Maschine 7 Applikation Produktgruppe ab Seite Dichtheitsprüfung Positionserfassung 205 Infrarotsensoren / Rotlichtsensoren 169 Induktive Sensoren 119 Druckluftverbrauchsmessung Strömungssensoren / Durchflusssensoren 251 Teileerkennung Infrarotsensoren / Rotlichtsensoren 169 Signalübertragung AS-Interface E/A-Module 291 Kühlung an Testständen Strömungssensoren / Durchflusssensoren 251 Druckmessung Drucksensoren 223 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Arretierung erfassen Zylindersensoren 161 Qualitätssicherung Vision-Sensoren 205 Identifizierung von Teilen RFID 125 kHz 303 Positionserfassung Induktive Sensoren 119 Teileerkennung Infrarotsensoren / Rotlichtsensoren 169 Arretierung erfassen Zylindersensoren 161 Fingerschutz Sicherheitslichtvorhänge 213 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Positionserfassung 12 Vision-Sensoren Positionserfassung 11 223 Teileerkennung 10 Drucksensoren Erkennen von Baugruppen 9 119 Leckagenerkennung 8 Induktive Sensoren Lasersensoren / Distanzsensoren 187 Identifizierung Codeleser 1D/2D 309 Typerkennung Vision-Sensoren 205 Positionserfassung Induktive Sensoren 119 Motoren-Montage Motoren-Prüfstand Getriebe-Montage Getriebe-Prüfstand Auslieferung / Lager 69
  • 71. Aggregate Präzision in der Fertigung steigert die Kundenzufriedenheit Die Kombination aus Motor und Getriebe, auch „Powertrain“ genannt, bildet das Herzstück des Antriebs. In der Gießerei entstehen die Rohkomponenten wie Kurbelgehäuse, Zylinderkopf oder Getriebegehäuse. In der mechanischen Bearbeitung erhalten dann diese Bauteile ihren Feinschliff. In vielen Arbeitsschritten werden Zahnräder und Wellen bearbeitet und dann zu Getrieben montiert. Im Motorenbau entstehen aus dem Mosaik von Kurbelwelle, Nockenwellen, Pleuel und vielen weiteren Teilen und Baugruppen leistungsfähige Benzin-, Diesel- oder Hybridantriebe. Sensoren der ifm electronic mit dem hohen Anspruch an Wiederholgenauigkeit und Messwertstabilität unterstützen hier die Betreiber, die gleichbleibend hohe Qualität in der Serienproduktion zu gewährleisten. 70 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 72. Aggregate Gießerei – Kühlwasserüberwachung Wasserförderung aus Tiefbrunnen Schmelzöfen und Gießformen müssen gekühlt werden. Dazu wird Wasser aus Tiefbrunnen gefördert. Der Durchflusssensor SM2000 erkennt, ob Luft mit angesaugt wird und hilft somit, Schäden an den Einrichtungen zu vermeiden. Durchflussmessung · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Messbereich Mediumtemperatur Druckfestigkeit Ansprechzeit Ub [l/min] [°C] [bar] [s] [V] 8...600 -10...70 16 < 0,25 18...32 G 2 flachdichtend BestellNr. SM2000 Gießerei – Gießformen Vorbereitung der Gießformen Die Gießformen werden automatisiert zusammengeführt. Für die Steuerung erfassen die optischen Sensoren O1D die Gießformen. PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip Reichweite/ Tastweite [Hz] Optischer Abstandssensor Messfrequenz [V] 1...50 0,2...10 m Spot Ø bei max. RW / TW [mm] Ub BestellNr. 6 18...30 O1D100 BestellNr. Sicherheitslichtgitter · weitere Produkte finden Sie ab Seite 219 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1053 – 910 0...4 / 3...12 3 24 OY116S 71

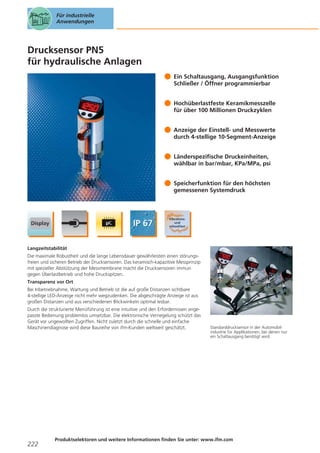

  • 73. Aggregate Trockenbearbeitung in der Zerspanung Ausblasen von Bohrlöchern Druckluftzähler der Bauform SD6000 erfassen ein definiertes Luftvolumen zur Ausblasung von Bohrlöchern. Der Drucksensor PN5004 überwacht den notwendigen Mindestdruck. Druckluftzähler ermitteln den tatsächlichen Verbrauch · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich Druckfestigkeit Ansprechzeit Ub [bar] [s] [V] 16 < 0,1 18...30 SD6000 BestellNr. [Nm3/h] R½ (DN15) A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) 0,6...75,0 BestellNr. Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...10 75 150 18...36 PN5004 Systemlösung: Auflagekontrolle von Werkstücken Auflagekontrolle Auf dem Werkstückträger müssen die zu bearbeitenden Werkstücke zur Sicherstellung der Maßhaltigkeit plan aufliegen. Die Steuereinheit PS7 erkennt etwaige Verunreinigungen durch Späne oder Abrieb. Steuereinheit Auflagekontrolle · weitere Produkte finden Sie ab Seite 223 Bauform Beschreibung Steuereinheit Auflagekontrolle · Einstellen auf Staudruck durch Abgleich der pneumatischen Brücke · Integrierter Drucksensor mit 2 Schaltausgängen · und 4-stelligem Display für Druckanzeige oder Abstandsgraph · Anschlussleitung 72 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. PS7570

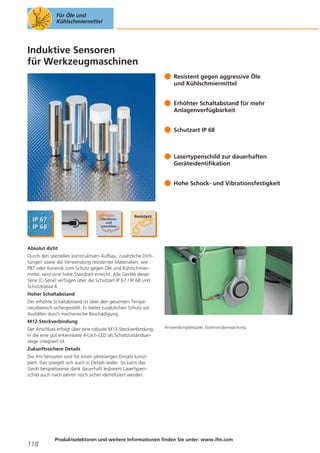

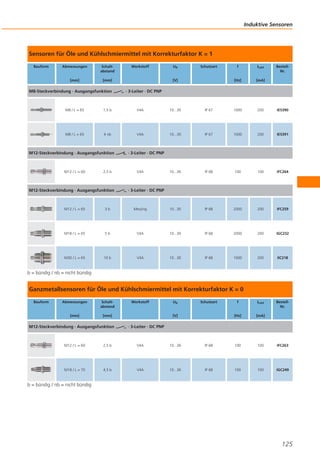

  • 74. Aggregate Positions- und Teileerkennung in Werkzeugmaschinen Ganzmetallsensoren für den Einsatz in Ölen und Kühlschmiermitteln Moderne Motoren und Getriebe werden zu einem großen Teil aus Aluminiumlegierungen gefertigt. Induktive Ganzmetallsensoren mit Korrekturfaktor K = 0 sind unempfindlich gegenüber Aluminiumspänen. Induktive Ganzmetallsensoren mit Korrekturfaktor K = 0 · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] M18 / L = 70 4,5 b Werkstoff Ub Schutzart f [Hz] V4A 10...36 IP 68 [mA] 100 [V] ILast 100 BestellNr. IGC249 b = bündig / nb = nicht bündig Durchflusskontrolle bei der Bohrer-Innenkühlung Verlängerung der Standzeiten Eine kontinuierliche Kühlung der Bohrer ist unerlässlich, wenn wenig Kühlschmiermittel eingesetzt wird oder die Bohrkanäle lang sind. Der mechatronische Strömungssensor erkennt blitzschnell, wenn die Menge an Kühlmittel nicht mehr ausreicht. Strömungstransmitter mit Rückflussverhinderer · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Messbereich Mediumtemperatur Druckfestigkeit Ansprechzeit Ub BestellNr. [l/min] [°C] [bar] [s] [V] G½ 0,3...25 0...60 200 < 0,01 24 SBU623 G½ 0,3...50 0...60 200 < 0,01 24 SBU624 73
  • 75. Aggregate Hydraulikaggregate Überwachung von Aggregaten Sensoren der Baureihe LR und TR er-fassen Füllstand und Temperatur in Hydraulikaggregaten. Temperatursensoren · weitere Produkte finden Sie ab Seite 271 Bauform Messbereich Prozessanschluss Anzeige Ub Stromaufnahme ILast LED [V] [mA] [mA] Anzeigeeinheit 18...32 50 250 [°C] -40...300 G½A BestellNr. TR7432 Füllstandsensoren mit geführter Mikrowelle · weitere Produkte finden Sie ab Seite 261 Bauform Prozessanschluss Aktiver Bereich Inaktiver Bereich Ub Mediumtemperatur ILast [mm] G¾A Stablänge [mm] [mm] [V] [°C] [mA] – L-40 (L-60) 30 / 10 (30) 18...30 0...80 200 BestellNr. LR7000 Filterüberwachung Differenzdrucküberwachung Elektronische Drucksensoren vom Typ PNI mit Analogeingang werten in Kombination mit Transmittern der Bauform PA die Druckdifferenz in Filterelementen aus. Differenzdruckmessung mit PNI und PA · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss 74 Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit 0...25 100 350 18...30 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. PNI023
  • 76. Aggregate Nockenwellenfertigung Schleifen von Nockenwellen Die hier erzeugte Oberflächengüte ist entscheidend für die Qualität der Wellen. Zur Gewährleistung der Güte muss die Schleifemulsion permanent zugeführt werden. Strömungssensoren · weitere Produkte finden Sie ab Seite 251 Bauform Einstellbereich flüssig / gasförmig Material Messspitze Mediumtemperatur 3...300 / 200...3000 Ub [bar] [s] [V] -25...80 3...100 / 200...800 Ansprechzeit [°C] [cm/s] Druckfestigkeit 30 1...10 19...36 BestellNr. SI5000 Kurbelwellenfertigung Identifizierung von Kurbelwellen Für die Rückverfolgbarkeit werden Kurbelwellen u. a. mit Produktionsdatum und Chargendaten codiert. Zur Kontrolle werden diese Daten über den Codeleser O2I eingelesen und verifiziert. Multicode Reader zur Identifikation von Codes · weitere Produkte finden Sie ab Seite 309 Bauform Abmessungen Lichtart [mm] Max. Bildfeldgröße [mm] LED Bewegungsgeschwindigkeit bei int. / ext. Beleuchtung [m/s] 60 x 42 x 53,5 132 x 94 Rotlicht 3/5 Prozessschnittstelle BestellNr. Ethernet TCP/IP, EtherNet/IP, RS-232 O2I102 Steckverbindungen · weitere Produkte finden Sie ab Seite 319 Bauform Beschreibung Verbindungskabel · gerade / gerade · Ethernet · Gekreuztes Patchkabel · 2 m · Gehäusewerkstoffe: PUR / PC BestellNr. E11898 75
  • 77. Aggregate Kühlschmiermittel-Aufbereitung Leckageerkennung nach WHG §19 Der binäre Füllstandsensor LI214x überwacht zuverlässig, ob durch etwaige Leckagen aus Rohrleitungen und Tanks Kühlschmiermittel austritt und sich in der Rinne sammelt. In diesem Fall wird sofort ein Alarm ausgelöst. Füllstandsensoren nach WHG §19 · weitere Produkte finden Sie ab Seite 261 Bauform Stablänge Ausgang Ub [V] 132 Öffner Mediumtemperatur Öl [°C] [mA] 10...36 [mm] Mediumtemperatur Wasser [°C] Ilast 0...35 0...65 200 BestellNr. LI2141 Späne-Entsorgung „Voll“- Erkennung von Spänebunkern Der optische Sensor O1D gibt den Befüll-Grad des Spänebunkers per Analogausgang aus. Sowohl lang- als auch kurzbrechende Späne werden erkannt. Optische Sensoren PMD zur Erkennung des Beladezustandes · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip Reichweite/ Tastweite Messfrequenz [Hz] Spot Ø bei max. RW / TW [mm] Ub BestellNr. [V] Optischer Abstandssensor 1...33 6 18...30 O1D105 Optischer Abstandssensor 76 0,2...10 m 0,3...6 m 1...33 6 18...30 O1D155 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

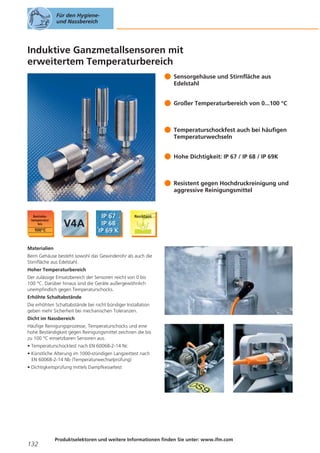

  • 78. Aggregate Teile reinigen Induktive Ganzmetallsensoren mit erweitertem Temperaturbereich Nach diversen Fertigungsschritten müssen Bauteile und -gruppen gereinigt werden. Die ifm-Sensoren vertragen Umgebungstemperaturen bis 100 °C. Induktive Ganzmetallsensoren für den Nassbereich · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand Werkstoff Ub [mm] [mm] M18 / L = 70 5b V4A 10...36 M18 / L = 70 12 nb V4A 10...36 Schutzart f ILast [Hz] [mA] IP 68 / IP 69K 100 100 IGT247 IP 65 / IP 67 / IP 68 / IP 69K 500 100 IGT249 [V] BestellNr. b = bündig / nb = nicht bündig Industriereinigungsanlagen Grenzstände erfassen In Industriereinigungsanlagen kann der Grenzstandsensor LMT100 vielfältig eingesetzt werden. Anwendungen sind die Erkennung von Füllständen in Flutbehältern, Ölabscheidern, Arbeitsbehältern und der Einsatz als Leckwarnsonde. Füllstandssensoren für die Grenzstandserfassung · weitere Produkte finden Sie ab Seite 261 Bauform Prozessanschluss Prozessdruck max. Einsatzbereich Schutzart BestellNr. Wasser, wasserbasierte Medien IP 68 / IP 69K LMT100 [bar] G½A -1...16 77
  • 79. Aggregate Dichtheitsprüfung Leckagetest an Bauteilen und -gruppen In automatisierten Prüfstationen werden die Prüflinge mit Druckluft beaufschlagt. In Abhängigkeit von der Leckrate darf der Druckverlust die engen Toleranzen nicht überschreiten. Induktive Sensoren für die Positionskontrolle · weitere Produkte finden Sie ab Seite 119 Bauform Abmessungen Schaltabstand [mm] [mm] M12 / L = 60 4b Werkstoff Ub Schutzart f [Hz] Messing 10...36 IP 68 [mA] 700 [V] ILast 200 BestellNr. IFC229 b = bündig / nb = nicht bündig Drucksensoren · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] Anzeigeeinheit -1...10 75 150 18...36 BestellNr. PN7004 Leck-Teststation Leckagetest an Bauteilen und -gruppen Automatisierte Prüfstationen erkennen mittels Objekterkennungssensoren, ob die Anlage für die zu testenden Prüflinge korrekt eingerüstet wurde. Vision-Sensoren · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip 78 Auflösung Detektionsrate [mm] CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Max. Bildfeldgröße [mm] [Hz] 400 x 300 0,08 10 Lichtart Umgebungstemperatur BestellNr. [°C] Infrarot Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com -10...60 O2D224
  • 80. Aggregate Pneumatik-Wartungseinheit Systeme zur Druckluftverbrauchsmessung Der Durchflusssensor SD erfasst kontinuierlich den Druckluftverbrauch der an die Wartungseinheit angeschlossenen Verbraucher. Die Impulssignale pro Volumeneinheit werden per AS-i CompactLine-Modul an die Steuerung weitergeleitet. Druckluftzähler für die Druckluftverbrauchsmessung · weitere Produkte finden Sie ab Seite 251 Bauform Prozessanschluss Einstellbereich Genauigkeit im Messbereich Druckfestigkeit Ansprechzeit Ub [bar] [s] [V] 16 < 0,1 18...30 [Nm3/h] R½ (DN15) 0,6...75,0 A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) BestellNr. SD6000 CompactLine: AS-i Module für den Feldeinsatz · weitere Produkte finden Sie ab Seite 291 Bauform Ausführung BestellNr. Aktives CompactLine-Modul · IR-Adressierung möglich · Version 2.11 und 3.0 mit erweitertem Adressmodus · Digitale Eingänge · Steckbuchsen M12 x 1 · PA / Buchse: Messing vernickelt / Gewindebuchsen im Unterteil: Messing vernickelt / O-Ring : FKM AC2457 Schraubstationen Gabellichtschranken in Zuführeinrichtungen Über Vibrationsförderer werden z. B. die Schrauben den Montagestationen zugeführt. Die Gabellichtschranke OPU überprüft das Vorhandensein der Schraube. Optische Sensoren · weitere Produkte finden Sie ab Seite 185 Bauform Gabelweite (w) Gabeltiefe (d) Schaltfrequenz [mm] Kleinstes erkennbares Objekt Ø [mm] [mm] 50 55 0,5 4000 Ausgang H = Hellschaltung D = Dunkelschaltung [Hz] Ub BestellNr. [V] H/D PNP 10...35 OPU203 79
  • 81. Aggregate Kraftstoffversorgung in Motorprüfständen Drucksensoren trotzen hohen Druckspitzen In Motorprüfständen werden im „HotTest“ extreme Betriebszustände nachgebildet. In der Kraftstoffversorgung entstehen dabei sehr häufig extreme Druckspitzen. Drucktransmitter mit analogem Ausgang · weitere Produkte finden Sie ab Seite 223 Bauform Prozessanschluss Messbereich PÜberlast PBerst Ub DC LED G¼I Anzeige [bar] max. [bar] min. [bar] [V] – 0...100 300 650 16...32 BestellNr. PA9022 Schwingungsüberwachung an Motorprüfständen Schutz des „Bremsmotors“ Durch den zu prüfenden Verbrennungsmotor wirken teilweise extreme Schwingungsbelastungen auf den Asynchronmotor ein. Bei extremen Werten wird die Belastung zurückgefahren. Systeme zur Schwingungsüberwachung · weitere Produkte finden Sie ab Seite 311 Bauform BestellNr. Schwingungssensor · zum Anschluss an externe Diagnoseelektronik · Steckverbindung · Gehäuse: V4A VSA001 Diagnoseelektronik für Schwingungssensoren · Ethernet Schnittstelle · Combicon Anschluss · PA 80 Ausführung VSE002 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 82. Aggregate Qualitätssicherung in der Fertigung von Getriebewellen Überprüfung des Zusammenbaus Bei der Fertigung von Getriebewellen kontrolliert der Objekterkennungssensor, ob ein Nadellager montiert wurde, ob es sich um das richtige Lager handelt und ob die Montage korrekt erfolgt ist. Sensoren zur Objekterkennung · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip Auflösung Detektionsrate [mm] [mm] [Hz] 1320 x 945 0,3 10 Infrarot -10...60 O2D222 Max. Bildfeldgröße Auflösung Detektionsrate Lichtart Umgebungstemperatur BestellNr. [mm] CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Max. Bildfeldgröße Lichtart Umgebungstemperatur BestellNr. [mm] [Hz] 100 x 100 – 10 [°C] Beleuchtungen · weitere Produkte finden Sie ab Seite 209 Bauform Funktionsprinzip – [°C] Infrarot 0...50 O2D905 RFID in der Getriebe-Montage Identifizierung der Teileträger Mit Hilfe von RFID-Technik ist immer bekannt, an welchem Arbeitsschritt sich das Getriebe gerade befindet. RFID-Systeme mit AS-Interface · weitere Produkte finden Sie ab Seite 303 Bauform Beschreibung Lese-/Schreibkopf · mit integriertem AS-i Slave Profil 7.4 · M12-Steckverbindung · Gehäusewerkstoffe: Gehäuse: PPE / Metallteile: Zinkdruckguss/Messing vernickelt BestellNr. DTA300 81
  • 83. Aggregate Automatische Beladung Getriebeprüfstand Zugangsabsicherung Prüfstand Zum Personenschutz sichern Sicherheitslichtvorhänge der Bauform OY zugängliche Bereiche wie die Beladezone vor unbefugten Zugang ab. Die Sicherheitslichtvorhänge entsprechen dem Typ 4 gemäß EN 61496. Sicherheitslichtvorhänge für die Zugangsabsicherung · weitere Produkte finden Sie ab Seite 213 Bauform Sensorlänge Auflösung / Detektionsvermögen Schutzfeldhöhe Schutzfeldbreite Ansprechzeit Ub [mm] [mm] [mm] [m] [ms] [V] 1263 14 1210 0...3 / 1...6 16,5 24 BestellNr. OY008S Werkstückträger im Getriebeprüfstand Werkstückträger verriegeln und Stecker erkennen An den Werkstückträgern muss erkannt werden, ob die Stecker an der richtigen Position gesteckt sind. Während des Testlaufs wird das Getriebe mittels Verriegelungsbolzen arretiert. PMD-Distanzsensoren mit Lichtlaufzeitmessung · weitere Produkte finden Sie ab Seite 187 Bauform Funktionsprinzip [Hz] Optischer Abstandssensor Reichweite/ Tastweite Messfrequenz [V] 1...50 0,2...10 m Spot Ø bei max. RW / TW [mm] Ub 6 18...30 BestellNr. O1D100 Induktive Zylindersensoren zur Huberfassung an Verriegelungszylindern · weitere Produkte finden Sie ab Seite 161 Bauform Abmessungen Werkstoff 25 x 5 x 6,5 82 PA (Polyamid) f [V] [mm] Ub [Hz] 10...30 10000 Schutzart Ta [mA] IP 65 / IP 67 Ilast [°C] 100 -25...85 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com BestellNr. MK5107
  • 84. Aggregate Bereitstellung von Aggregaten Identifikation von Aggregaten Motor- und Getriebevarianten müssen auch unter Berücksichtigung von länderspezifischen Ausführungen für die weitere Verwendung sicher zugeordnet werden. Multicode Reader zur Identifikation von Codes · weitere Produkte finden Sie ab Seite 309 Bauform Abmessungen Lichtart [mm] Max. Bildfeldgröße [mm] LED Bewegungsgeschwindigkeit bei int. / ext. Beleuchtung [m/s] 60 x 42 x 53,5 64 x 48 Rotlicht Prozessschnittstelle 3/5 BestellNr. Ethernet TCP/IP, EtherNet/IP, RS-232 O2I100 Versand von Aggregaten Vollständigkeitskontrolle von Aggregaten Motor- und Getriebevarianten unterscheiden sich in vielen Punkten bei länderspezifischen Ausführungen. Vor dem Versand in die Montagewerke wird z. B. das Vorhandensein von Verschlussstopfen, Kennmarken und dergleichen überprüft. Vision-Sensoren für Kontrollaufgaben · weitere Produkte finden Sie ab Seite 205 Bauform Funktionsprinzip Auflösung Detektionsrate [mm] CMOS Bildsensor S/W, VGA-Auflösung 640 x 480 Max. Bildfeldgröße [mm] [Hz] 640 x 480 0,1 10 Lichtart Umgebungstemperatur BestellNr. [°C] Infrarot -10...60 O2D220 83

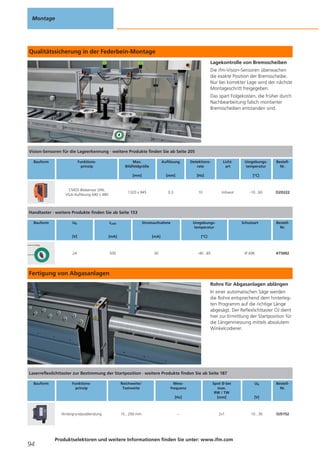

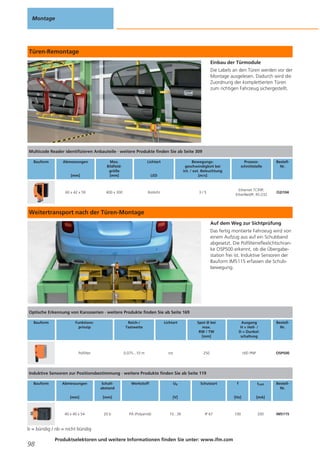

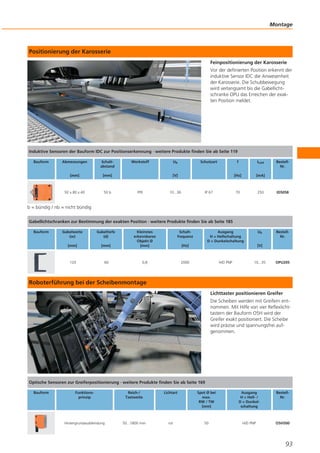

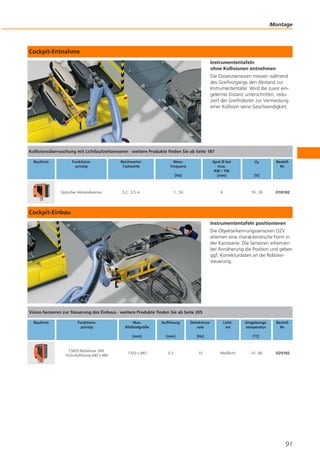

  • 85. Montage 84 Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com

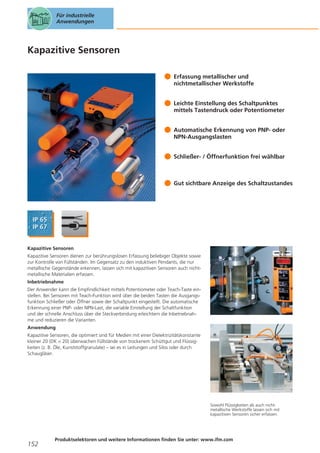

  • 87. Montage Maschine 1 Applikation Produktgruppe ab Seite Türen-Demontage Identifizierung Lasersensoren / Distanzsensoren 187 Codeleser 1D/2D 309 Teileerkennung Kapazitive Sensoren 153 Fach-belegt-Erkennung Infrarotsensoren / Rotlichtsensoren 169 Positionserfassung Induktive Sensoren 119 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Positionierung Vision-Sensoren 205 Kollisionsschutz Lasersensoren / Distanzsensoren 187 Positionserfassung Induktive Sensoren 119 Positionierung Infrarotsensoren / Rotlichtsensoren 169 Torabsicherung Induktive Sicherheitssensoren 211 Positionierung Gabellichtschranken / Winkellichtschranken 185 Vakuumerkennung an Sauggreifern 5 119 Identifizierung 4 Induktive Sensoren Kollisionsschutz 3 309 Positionserfassung 2 Codeleser 1D/2D Drucksensoren 223 Türmodul-Montage Cockpit-Einbau Scheiben-Montage Fahrwerk- / Treibsatz-Montage Qualitätssicherung Kapazitive Sensoren 153 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Positionserfassung Induktive Sensoren 119 Positionserfassung Induktive Sensoren 119 Identifizierung RFID UHF 307 Kollisionsschutz Lasersensoren / Distanzsensoren 187 Teileerkennung 86 205 Freigabe Arbeitsschritt 6 Vision-Sensoren Vision-Sensoren 205 Hochzeit Produktselektoren und weitere Informationen finden Sie unter: www.ifm.com
  • 88. Montage Maschine 7 Applikation Produktgruppe ab Seite Rad-Montage Positionserfassung 119 Infrarotsensoren / Rotlichtsensoren 169 RFID 13,56 MHz 305 Vakuumerkennung an Sauggreifern Drucksensoren 223 Teilekontrolle Kapazitive Sensoren 153 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Identifizierung Codeleser 1D/2D 309 Positionserfassung Induktive Sensoren 119 Kollisionsschutz Lasersensoren / Distanzsensoren 187 Optische Erfassung Infrarotsensoren / Rotlichtsensoren 169 Grenzstanderkennung Füllstandsensoren 261 Füllstandmessung Strömungssensoren / Durchflusssensoren 251 Kollisionsschutz Lasersensoren / Distanzsensoren 187 Positionserfassung Induktive Sensoren 119 Positionserfassung Induktive Sensoren 119 Strömungsüberwachung Strömungssensoren / Durchflusssensoren 251 Schwingungsüberwachung Systeme zur Schwingungsüberwachung 311 Temperaturmessung 12 Induktive Sensoren Identifizierung 11 205 Teileerkennung 10 Vision-Sensoren Teileerkennung 9 169 Mustererkennung 8 Infrarotsensoren / Rotlichtsensoren Temperatursensoren 271 Positionserfassung Induktive Sensoren 119 Durchflussmessung Strömungssensoren / Durchflusssensoren 251 Druckmessung an Pumpen Drucksensoren 223 Sitz-Montage Türen-Remontage Befüllung Funktionstest Regenprobe / Endkontrolle 87
