Weitere Information erhalten Sie auf unserer Homepage :
http://www.climalife.dehon.com/contact_us
Copyright© 2015 - dehon service SA - Alle Rechte vorbehalten
Die in dieser Produktspezifikation enthaltenen Angaben sind das Ergebnis unserer Studien und Erfahrungswerte. Diese Informationen wurden nach bestem Wissen und Gewissen angegeben, stellen
unsererseits jedoch weder eine Garantie dar, noch übernehmen wir die Verantwortung in Bezug auf die Beeinträchtigung der Rechte Dritter, noch für den Fall der Nichtbeachtung der geltenden Vorschriften
durch Verbraucher.

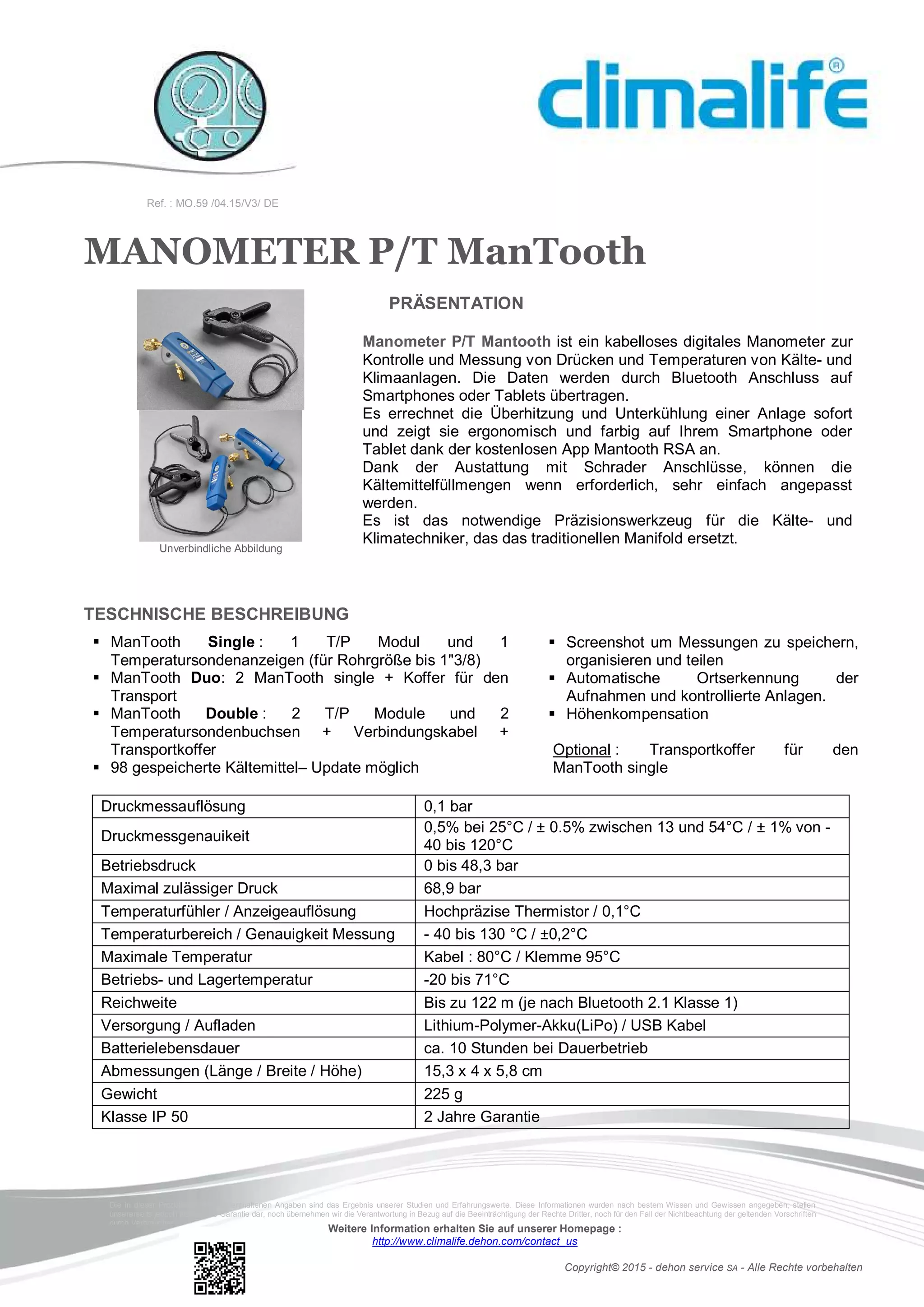

MANOMETER P/T ManTooth
PRÄSENTATION
Manometer P/T Mantooth ist ein kabelloses digitales Manometer zur
Kontrolle und Messung von Drücken und Temperaturen von Kälte- und
Klimaanlagen. Die Daten werden durch Bluetooth Anschluss auf
Smartphones oder Tablets übertragen.
Es errechnet die Überhitzung und Unterkühlung einer Anlage sofort
und zeigt sie ergonomisch und farbig auf Ihrem Smartphone oder
Tablet dank der kostenlosen App Mantooth RSA an.
Dank der Austattung mit Schrader Anschlüsse, können die
Kältemittelfüllmengen wenn erforderlich, sehr einfach angepasst
werden.
Es ist das notwendige Präzisionswerkzeug für die Kälte- und
Klimatechniker, das das traditionellen Manifold ersetzt.
TESCHNISCHE BESCHREIBUNG
§ ManTooth Single : 1 T/P Modul und 1
Temperatursondenanzeigen (für Rohrgröße bis 1"3/8)
§ ManTooth Duo: 2 ManTooth single + Koffer für den
Transport
§ ManTooth Double : 2 T/P Module und 2
Temperatursondenbuchsen + Verbindungskabel +
Transportkoffer
§ 98 gespeicherte Kältemittel– Update möglich
§ Screenshot um Messungen zu speichern,
organisieren und teilen
§ Automatische Ortserkennung der
Aufnahmen und kontrollierte Anlagen.
§ Höhenkompensation
Optional : Transportkoffer für den
ManTooth single
Druckmessauflösung 0,1 bar
Druckmessgenauikeit
0,5% bei 25°C / ± 0.5% zwischen 13 und 54°C / ± 1% von -
40 bis 120°C
Betriebsdruck 0 bis 48,3 bar
Maximal zulässiger Druck 68,9 bar
Temperaturfühler / Anzeigeauflösung Hochpräzise Thermistor / 0,1°C
Temperaturbereich / Genauigkeit Messung - 40 bis 130 °C / ±0,2°C
Maximale Temperatur Kabel : 80°C / Klemme 95°C
Betriebs- und Lagertemperatur -20 bis 71°C
Reichweite Bis zu 122 m (je nach Bluetooth 2.1 Klasse 1)
Versorgung / Aufladen Lithium-Polymer-Akku(LiPo) / USB Kabel
Batterielebensdauer ca. 10 Stunden bei Dauerbetrieb
Abmessungen (Länge / Breite / Höhe) 15,3 x 4 x 5,8 cm
Gewicht 225 g
Klasse IP 50 2 Jahre Garantie
Unverbindliche Abbildung
Ref. : MO.59 /04.15/V3/ DE
