Systeme zur Schwingungsüberwachung.
Die optimale Lösung für jede Anforderung.
Für industrielle
Anwendungen
Zustandsorientiert überwachen.
Anhand von individuellen Schwingungs-
merkmalen potentielle Fehler und deren
Ursachen frühzeitig erkennen.
Instandhaltungsmaßnahmen planbar
machen und die Restlebensdauer von
Komponenten optimal nutzen.
Die Gesamtschwingung von Maschinen
nach ISO 10816 überwachen.
Entstehende Schäden frühzeitig
erkennen, Folgeschäden vermeiden,
Standzeiten erhöhen.
Schwingungskenngrößen permanent in
Echtzeit überwachen ermöglicht bei
einem plötzlichen Anstieg dynamischer
Kräfte ein schnelles Abschalten der
Maschine.
Durch die kurze Reaktionszeit lassen sich
Schäden an Maschinenkomponenten,
Werkzeug oder Werkstück vermeiden.
ifm electronic: eigene Entwicklung und
Produktion mit hohem Qualitätsstandard.
Erfassen und integriertes Auswerten von
Schwingungssignalen bildet die Basis
für die nahtlose Integration der Online-
Zustandsüberwachung in die hersteller-
übergreifende Automatisierungs- und
Leittechnik.
3
Systemaufbau
Produktübersicht
Maschinenschutz
Prozessüberwachung
Condition
Monitoring
Schwingungs-
überwachung
4 - 5
6 - 7
8 - 9
10 - 12
4
Einfach:
Überwachung des Gesamt-
zustandes der Maschine.
Standardisiert:
ISO 10816-konform.
Sicher:
Schutz gegen
Maschinenschäden.
Flexibel:
Einfach in die Applikation
integrierbar.
Zuverlässig:
Erhöhung der Verfügbarkeit.
Schwingungsgeschwindigkeit
überwachen.
Der Schwingungsschalter VK über-
wacht online den Gesamtschwingungs-
zustand von Maschinen und Anlagen
nach ISO 10816. Der Sensor misst dabei
die effektive Schwinggeschwindigkeit
an einer nicht rotierenden Bauteil-
oberfläche und alarmiert bei zu hohen
Maschinenschwingungen.
Schwingungsüberwachung.
Kippfuß,
Unwucht
Fehlausrichtung
5

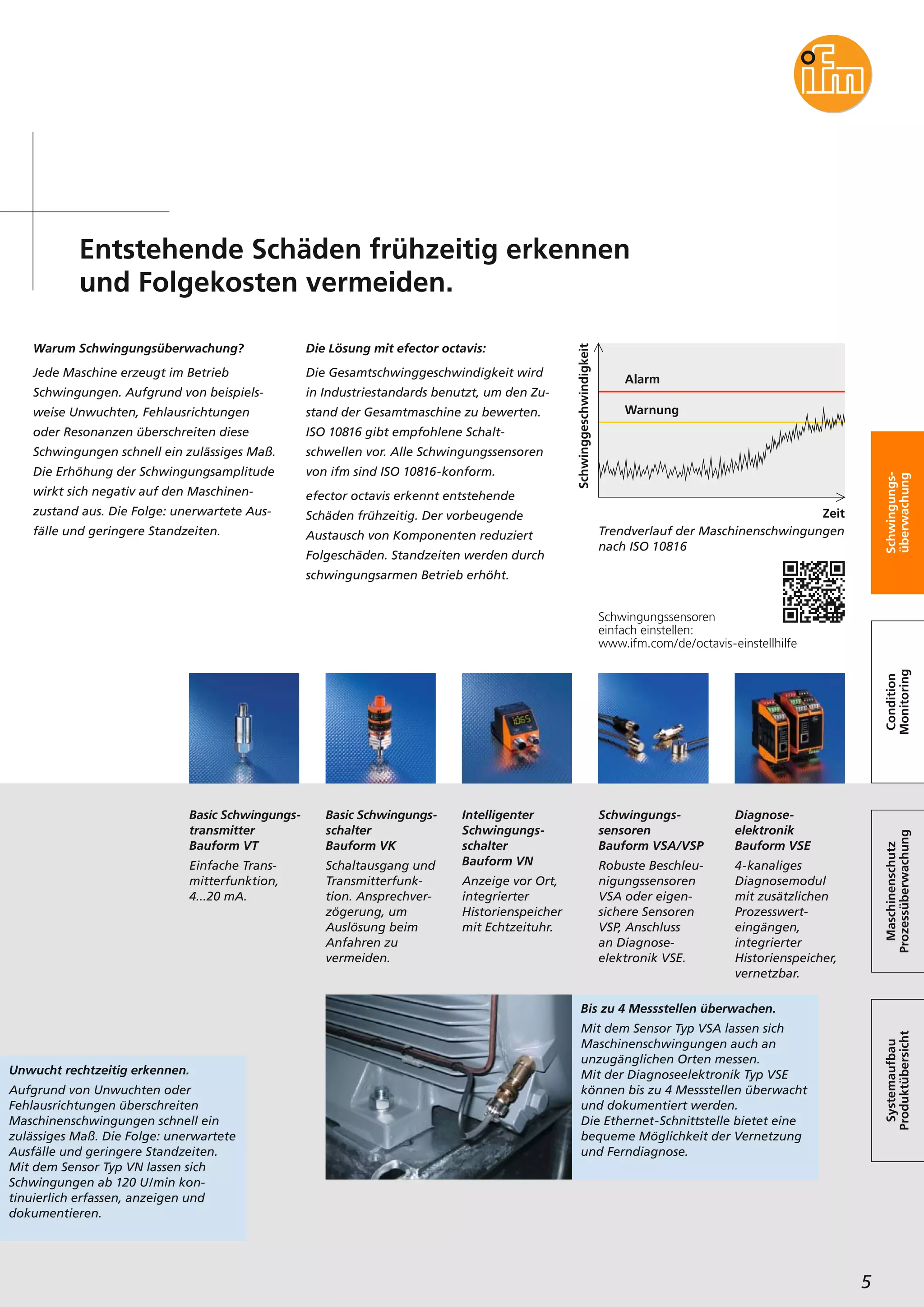

Warum Schwingungsüberwachung?
Jede Maschine erzeugt im Betrieb
Schwingungen. Aufgrund von beispiels-
weise Unwuchten, Fehlausrichtungen
oder Resonanzen überschreiten diese
Schwingungen schnell ein zulässiges Maß.
Die Erhöhung der Schwingungsamplitude
wirkt sich negativ auf den Maschinen-
zustand aus. Die Folge: unerwartete Aus-
fälle und geringere Standzeiten.
Die Lösung mit efector octavis:
Die Gesamtschwinggeschwindigkeit wird
in Industriestandards benutzt, um den Zu-
stand der Gesamtmaschine zu bewerten.
ISO 10816 gibt empfohlene Schalt-
schwellen vor. Alle Schwingungssensoren
von ifm sind ISO 10816-konform.
efector octavis erkennt entstehende
Schäden frühzeitig. Der vorbeugende
Austausch von Komponenten reduziert
Folgeschäden. Standzeiten werden durch
schwingungsarmen Betrieb erhöht.
Schwingungs-
sensoren
Bauform VSA/VSP
Robuste Beschleu-
nigungssensoren
VSA oder eigen-
sichere Sensoren
VSP, Anschluss
an Diagnose-
elektronik VSE.
Intelligenter
Schwingungs-
schalter
Bauform VN
Anzeige vor Ort,
integrierter
Historienspeicher
mit Echtzeituhr.
Basic Schwingungs-
schalter
Bauform VK
Schaltausgang und
Transmitterfunk-
tion. Ansprechver-
zögerung, um
Auslösung beim
Anfahren zu
vermeiden.
Basic Schwingungs-
transmitter
Bauform VT
Einfache Trans-
mitterfunktion,
4...20 mA.
Diagnose-
elektronik
Bauform VSE
4-kanaliges
Diagnosemodul
mit zusätzlichen
Prozesswert-
eingängen,
integrierter
Historienspeicher,
vernetzbar.
Systemaufbau
Produktübersicht
Maschinenschutz
Prozessüberwachung
Condition
Monitoring
Schwingungs-
überwachung
Entstehende Schäden frühzeitig erkennen
und Folgekosten vermeiden.
Unwucht rechtzeitig erkennen.
Aufgrund von Unwuchten oder
Fehlausrichtungen überschreiten
Maschinenschwingungen schnell ein
zulässiges Maß. Die Folge: unerwartete
Ausfälle und geringere Standzeiten.
Mit dem Sensor Typ VN lassen sich
Schwingungen ab 120 U/min kon-
tinuierlich erfassen, anzeigen und
dokumentieren.
Bis zu 4 Messstellen überwachen.
Mit dem Sensor Typ VSA lassen sich
Maschinenschwingungen auch an
unzugänglichen Orten messen.
Mit der Diagnoseelektronik Typ VSE
können bis zu 4 Messstellen überwacht
und dokumentiert werden.
Die Ethernet-Schnittstelle bietet eine
bequeme Möglichkeit der Vernetzung
und Ferndiagnose.
Schwingungssensoren
einfach einstellen:
www.ifm.com/de/octavis-einstellhilfe
Trendverlauf der Maschinenschwingungen
nach ISO 10816
Zeit
Schwinggeschwindigkeit
Alarm
Warnung
Sicher:
Permanente Zustandsüber-
wachung von Engpassmaschinen.
Vorausschauend:
Maschinendiagnose zur
Schadensfrüherkennung und
Vermeidung von ernsthaften
Folgeschäden.
Optimieren:
Instandhaltungsmaßnahmen
planbar machen.
Langlebig:
Restlebensdauer von
Komponenten optimal
nutzen.
Kostenbewusst:
TCO (Total Cost of Ownership)-
Konzepte.
Zählen:
Zählerfunktion für kennzahl-
gesteuerte Produktion.
Schwingungsdiagnose an einem
Mischwerk.
Ungeplante Stillstände an Engpass-
maschinen verursachen enorme
Kosten. Die permanente Zustands-
überwachung der gesamten Anlage
ermöglicht es, vorausschauend zu
handeln und den Prozess zu opti-
mieren.
Condition Monitoring.
Maschinenschutz und Fernwartung.
Die Überwachung von Windkraftge-
trieben, Generatoren und Rotorlagern
bezüglich Verschleiß und Belastung
ermöglicht dem Betreiber eine effi-
ziente Instandhaltung. Alarmausgänge
dienen dem Schutz der Anlage und zur
Fernwartung.
Getriebe
Zahneingriff,
Zahnfehler
Pumpe
Exzentrizität,
Kavitation
Wälzlager
Fehlausrichtung
Kippfuß,
Unwucht
6
Warum Condition Monitoring?
Zustandsorientierte Überwachung ermög-
licht die frühzeitige Erkennung von ent-
stehenden Maschinenschäden. Instand-
haltungsmaßnahmen werden dadurch
planbar und die Restlebensdauer von
wichtigen Komponenten werden optimal
genutzt. Die automatiserte Qualitätsüber-
wachung erkennt Abweichungen, noch
bevor Ausschuss entsteht.
Zähler können zur Ermittlung von Produk-
tions-Kenngrößen (Betriebsstunden,
Produktionsstunden, Gut-/Schlechtteile,
Ausschussrate…) und Einflussfaktoren auf
die Komponentenlebensdauer (Stöße,
Temperatur, Leistung, Drehzahl…)
verwendet werden.
Die Lösung mit efector octavis
efector octavis ist eine Schwingungsüber-
wachung, bei der nicht nur Schwingungs-
daten erfasst, sondern auch Signalanalyse
und Maschinendiagnose bereits an der
Maschine durchgeführt werden.
Der Maschinenzustand wird am Messort
ermittelt und über Alarme oder als
Zustandswerte an die Steuerungs- bzw.
Leitebene übergeben. Zusätzlich wird der
Trendverlauf für jedes Diagnosemerkmal
im integrierten Historienspeicher abgelegt.
Eigensicherer
Schwingungs-
sensor
Bauform VSP
In Chemie und
Bergbau lassen
sich Signale auch
über lange Stre-
cken übertragen.
Verwendung der
Standardauswerte-
geräte im Nicht-
ATEX-Bereich über
eine Barriere.
Schwingungs-
sensoren
Bauform VSA
Kleine Bauform,
für den Anschluss
an Diagnose-
elektronik VSE,
optimal für schwer
zugängliche
Montageorte.
Kabelanschluss-
längen bis 250 m.
Intelligenter
Schwingungs-
schalter
Bauform VN
Anzeige vor Ort,
Datenlogging
zwecks Dokumen-
tation für
Schwingungen
ab 120 U/min.
Diagnose-
elektronik
Bauform VSE
4-kanaliges
Diagnosemodul
mit zusätzlichen
Prozesswert-
eingängen,
integrierter
Historienspeicher,
vernetzbar.
Verfügbarkeit erhöhen, Instandhaltungskosten
senken und Qualität sichern.
ifm-Systeme für die Zustandsüberwa-
chung von Maschinen:
Ölpartikelzähler, Öl-Feuchte-Sensoren,
Drehgeber, Drehzahlsensoren,
Temperatur- und Drucksensoren sowie
Druckluftzähler runden das Programm
für Condition Monitoring ab.
Ergänzend bietet ifm Software-Tools
zur Konfiguration, Visualisierung und
Datenaufzeichnung an.
Condition Monitoring
Zeit
Ausfallwahrscheinlichkeit
7
Systemaufbau
Produktübersicht
Maschinenschutz
Prozessüberwachung
Condition
Monitoring
Schwingungs-
überwachung
Mehr Informationen zu Systemen für die
Zustandsüberwachung von Maschinen:
www.ifm.com/de/condition-monitoring
Dynamisch:
Überwachung von dynamischen
Kräften z. B. beim Fräsen.
Schnell:
Reaktionszeiten von 1 ms.
Sicher:
Schutz der Maschine, Werkzeuge
und Werkstücke vor teueren
Folgeschäden.
Präventiv:
Frühzeitige Zustandsüber-
wachung vermeidet ungeplante
Ausfälle.
Inklusiv:
Kalibierfrei durch integrierten
Selbsttest.
Ungewöhnliche Vibrationen
erkennen.
Der mikromechanische Beschleuni-
gungssensor Typ VSA ist in das Gehäuse
der Spindel eingeschraubt und erfasst
selbst feinste Änderungen des
Vibrationsverhaltens bzw. Unwucht.
Der Sensor hält auch schnellen
Bewegungen oder hohen Kräften
störungsfrei stand.
Maschinenschutz und
Prozessüberwachung.
Werkstück-
schutz
Werkzeug-
schutz
Schutz von
Maschinen-
komponenten
8
T3
T2
T1
Bildquelle: DMG / MORI SEIKI
www.dmgmoriseiki.com
Warum Maschinenschutz und
Prozessüberwachung?
Fehlerhafte Einstellungen oder falsche
Werkzeuge können zu Crash-Situationen
zwischen Bauteilen und Werkzeugspindel
führen. Das Ergebnis sind hohe Folge-
kosten.
Die Lösung mit efector octavis:
Durch ein frühzeitiges Erkennen des dyna-
mischen Kraftanstiegs wird die Energie
aus dem Bearbeitungsvorgang abgeschal-
tet. Ausschuss und Folgeschäden werden
verringert.
Die permanente Echtzeitüberwachung
von Schwingungskenngrößen sowie die
integrierte Alarmschnittstelle (Schaltkon-
takte / Analogsignale) sorgen für eine
Erkennung von Abweichungen innerhalb
einer Millisekunde!
Unterschiedliche Alarmausgänge ermög-
lichen auch eine gestufte und differen-
zierte Alarmierung auf PLC-Ebene.
Die Alarmschwellen können online an den
Prozess angepasst werden. Die Integration
in die Maschinensteuerung kann analog /
binär / über TCP/IP oder über Feldbus-
Modul erfolgen.
Diagnose-
elektronik
Bauform VSE
Frequenzselektive
Überwachung,
Vernetzbarkeit,
Historienspeicher
mit Echtzeituhr,
Zählerfunktion.
Schwingungs-
sensoren
Bauform VSA
Störungsfreier
Betrieb auch bei
schnellen Bewe-
gungen oder Ein-
wirkung von
hohen Kräften.
Integrierter Selbst-
test für perma-
nente Sicherheit.
Ausschuss und Folgeschäden verringern.
Folgeschäden an Werkzeugmaschinen
verhindern.
Veränderungen in den Schnittkräften,
etwa durch stumpfe Bohrer oder Späne-
stau, werden über das veränderte
Schwingungsverhalten erkannt. Jedem
Werkzeug können individuelle Tole-
ranzgrenzen zugeordnet werden, z. B.
eine Warn- und eine Abschaltschwelle.
Damit werden Beschädigungen am
Werkstück zuverlässig verhindert.
Maschinenschutz:
Spindelkollision erkennbar in 1 ms
Zeit
dynamische
Kräfte
9
Systemaufbau
Produktübersicht
Maschinenschutz
Prozessüberwachung
Condition
Monitoring
Schwingungs-
überwachung
Warnung
Alarm
Crash-Verlauf
ohne Alarm
Trendbetrachtung in einem Stanzprozess
Zeit
Alarm
Alarm
Warnung
Alarm
Warnung
Prozesszyklus
1 ms
Adaptive Grenzwertbetrachtung
10
Intelligente
Schwingungsschalter
und -transmitter
Basic
Schwingungsschalter
und -transmitter
Diagnosesysteme
Softwarelösungen
und Zubehör
efector octavis
Typ VSA / VSP / VSE
Systeme zur Schwingungsüberwachung.
Das passende Produkt für Ihre Applikation.
Für industrielle
Anwendungen
efector octavis
Typ VN
efector octavis
Typ VT / VK
A
n
a
l
o
g
a
u
s
g
a
n
g
Systemaufbau
Produktübersicht
Maschinenschutz
Prozessüberwachung
Condition
Monitoring
Schwingungs-
überwachung
11
S
c
h
a
l
t
a
u
s
g
a
n
g
Der kompakte Schwingungssensor vom
Typ VN überwacht den Gesamtschwin-
gungszustand von Maschinen und
Anlagen nach ISO 10816 und zeichnet sich
durch eine einfache Parametrierung und
Vor-Ort-Anzeige aus. Eine Konfigura-
tionssoftware ist nicht notwendig.
Schwingungsschalter- und transmitter
zur permanenten Überwachung des
Gesamtschwingungszustands von
Maschinen und Anlagen nach ISO 10816.
Die Sensoren messen dabei die effektive
Schwinggeschwindigkeit an einer nicht
rotierenden Bauteiloberfläche.
Umfangreiche Schwingungsdiagnose
mittels kompakter Sensoren und
separater Auswerteeinheit.
Historienspeicher, Echtzeituhr und Zähler-
funktionen erlauben eine detaillierte
Überwachung und Analyse. Die Ethernet
TCP/IP Schnittstelle gestattet die
Anbindung an übergeordnete Systeme.
OPC – höchste Flexibilität bei geringstem
Implementierungsaufwand.
OPC ist der Standard zur herstellerunab-
hängigen Kommunikation in der Auto-
matisierungstechnik und wird dort
eingesetzt, wo Sensoren, Regler und
Steuerungen verschiedener Hersteller ein
gemeinsames, flexibles Netzwerk bilden.
I
n
t
e
g
r
i
e
r
t
e
A
n
z
e
i
g
e
H
i
s
t
o
r
i
e
n
f
u
n
k
t
i
o
n
V
e
r
n
e
t
z
b
a
r
k
e
i
t
S
i
g
n
a
l
e
i
n
g
ä
n
g
e
z
.
B
.
T
e
m
p
e
r
a
t
u
r
D
i
a
g
n
o
s
e
Z
ä
h
l
e
r
ifm OPC-Server unterstützt dabei die bei-
den meist genutzten OPC-Varianten, OPC
DA (Data Access) als auch OPC XML DA.
Als Zubehör bietet ifm electronic ein
umfangreiches Sortiment an Anschluss-
kabeln für verschiedene Umgebungs-
bedingungen an.
VT
VK VK

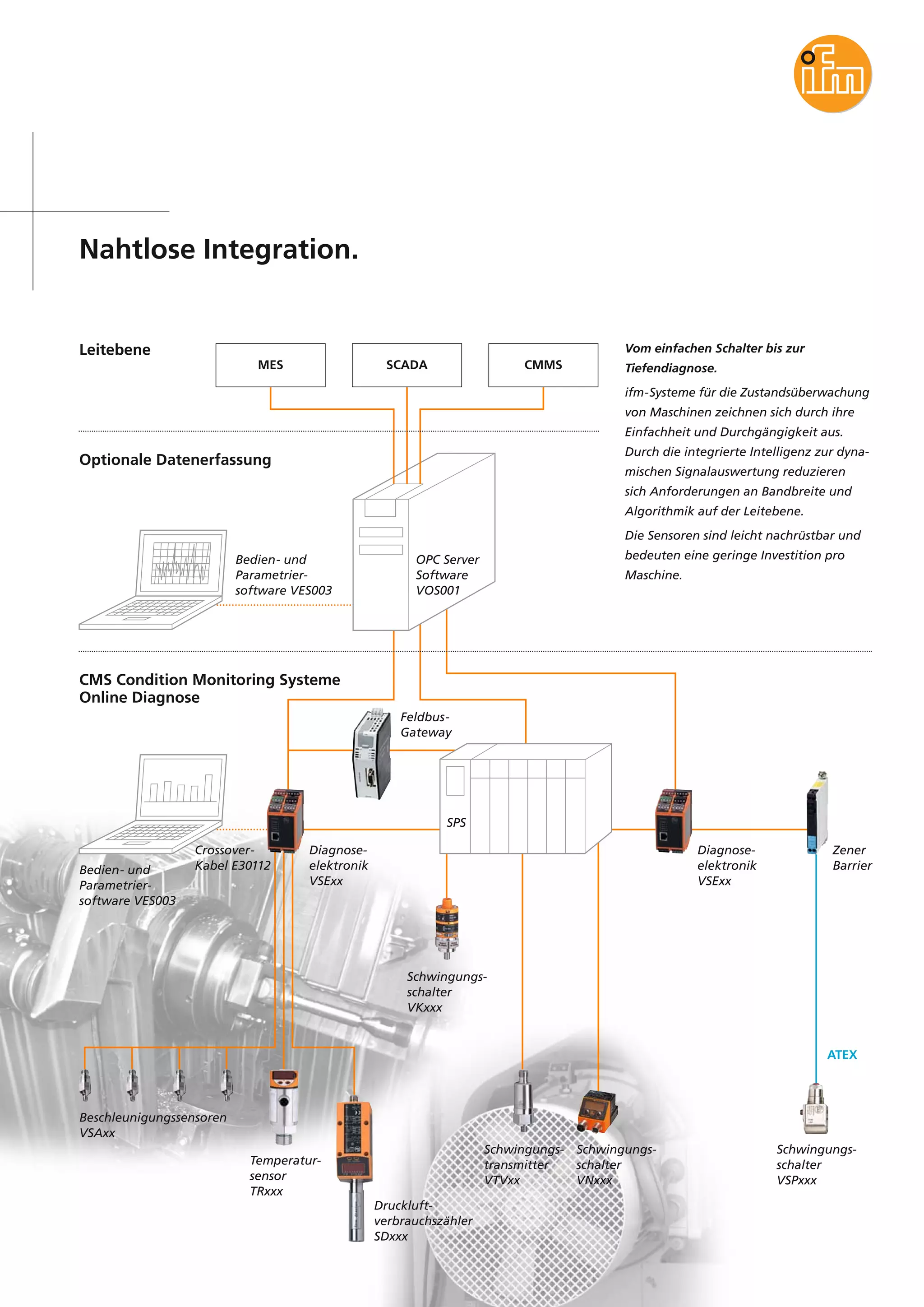

Nahtlose Integration.
Vom einfachen Schalter bis zur
Tiefendiagnose.
ifm-Systeme für die Zustandsüberwachung
von Maschinen zeichnen sich durch ihre
Einfachheit und Durchgängigkeit aus.
Durch die integrierte Intelligenz zur dyna-
mischen Signalauswertung reduzieren
sich Anforderungen an Bandbreite und
Algorithmik auf der Leitebene.
Die Sensoren sind leicht nachrüstbar und
bedeuten eine geringe Investition pro
Maschine.
Leitebene
Optionale Datenerfassung
CMS Condition Monitoring Systeme
Online Diagnose
Bedien- und
Parametrier-
software VES003
OPC Server
Software
VOS001
Feldbus-
Gateway
Bedien- und
Parametrier-
software VES003
Crossover-
Kabel E30112
Diagnose-
elektronik
VSExx
Diagnose-
elektronik
VSExx
Zener
Barrier
Schwingungs-
schalter
VKxxx
Beschleunigungssensoren
VSAxx
Temperatur-
sensor
TRxxx
Druckluft-
verbrauchszähler
SDxxx
Schwingungs-
transmitter
VTVxx
Schwingungs-
schalter
VNxxx
Schwingungs-
schalter
VSPxxx
ATEX
SPS
MES SCADA CMMS
Systeme zur Schwingungsüberwachung –
Sie haben die Wahl.
Basic Schwingungsschalter und -transmitter
Ausführung Bestell-Nr.
Schwingungstransmitter nach ISO 10816;
Messbereich veff (RMS): 0...25 mm/s; Analogausgang
4...20 mA; V4A; IP 69K; M12-Steckverbindung
VTV122
Intelligente Schwingungsschalter und -transmitter
Ausführung Bestell-Nr.
Schwingungssensor;
Messbereich 0...25 mm/s; Frequenzbereich 2/10...1000 Hz,
(umschaltbar); v-peak oder v-rms; 2 Schaltausgänge oder
1 Schaltausgang und 1 Stromausgang 4...20 mA;
1 Analogeingang 4...20 mA; Historienspeicher mit
Echtzeituhr; Datenschnittstelle USB (M8 x 1); 4-stellige
alphanumerische Anzeige; M12-Steckverbindung
VNB001
Schwingungswächter nach ISO 10816;
Messbereich veff (RMS): 0...25 / 0…50 mm/s;
1 Schaltausgang und Ansprechverzögerung (1…60 s)
über Stellring einstellbar; 1 Analogausgang 4...20 mA;
M12-Steckverbindung
VKV021
VKV022
Beschleunigungssensoren
Ausführung Bestell-Nr.
Beschleunigungssensor für den Anschluss an externe
Diagnoseelektronik VSE;
Messbereich ± 25 g u. 0…6000 Hz; Gewinde M8 x 1,25;
90°-Konus; bis 125 °C; IP 69K; M12-Steckverbindung
VSA001
Diagnosesysteme
Ausführung Bestell-Nr.
Diagnoseelektronik für Beschleunigungssensoren
Typ VSA / VSP;
Schaltschrankmontage; frequenzselektive Maschinen-
überwachung von bis zu 4 Messstellen; Ethernet-
Schnittstelle TCP/IP; integrierter Historienspeicher mit
Echtzeituhr; 2 Schaltausgänge oder 1 Schalt- und
1 Analogausgang; Zählerfunktion
VSE002
Diagnoseelektronik für Beschleunigungssensoren
Typ VSA / VSP;
Schaltschrankmontage; frequenzselektive Maschinen-
überwachung von bis zu 4 Messstellen; Ethernet-
Schnittstelle TCP/IP; integrierter Historienspeicher mit
Echtzeituhr; 2 Schaltausgänge oder 1 Schalt- und
1 Analogausgang; 8 weitere frei konfigurierbare I/O;
Zählerfunktionen
VSE100
Beschleunigungssensor für den Anschluss an externe
Diagnoseelektronik VSE;
Messbereich ± 25 g u. 0…10000 Hz; Gewinde M16 x 1,5;
Temperatur bis 85 °C; IP 67; Kabellänge 0,6 m
VSA002
Beschleunigungssensor für den Anschluss an externe
Diagnoseelektronik VSE;
Messbereich ± 25 g u. 0…10000 Hz; Bauhöhe 13,6 mm;
Befestigungsloch 5,5 mm; Temperatur bis 80 °C;
IP 67; Kabellänge 3 m / 10 m
VSA004
VSA005
Beschleunigungssensor für den Einsatz im Ex-Bereich;
Gruppe II Kategorie 1D/1G; Anschluss an
Diagnoseelektronik VSE über Sicherheitsbarriere;
Kabellänge 10 m
VSP01A
VSP02A
Softwarelösungen · Zubehör
Ausführung Bestell-Nr.
efector octavis OPC-Server Software
für 25...1000 Verbindungen
VOS001
bis
VOS005
Ausführung Bestell-Nr.
Peekadapter für Typ VSA001 E30132
Schutzkappe für Typ VK E30094
gekreuztes Patchkabel für Typ VSE / VSA E30112
Adapter UNF/M5 für Typ VN E30137
Kabeldose, M12, gerade, 5-polig, 2 m PUR EVC070
Kabeldose, M12, gerade, 5-polig, 5 m PUR EVC071
Kabeldose, M12, geschirmt, gerade, 5-polig, 30 m PUR E12008
Bediensoftware für Typ VSE zum Konfigurieren,
Messdaten erfassen, Historiendaten auslesen
VES003
USB/M8-Kabel und Historiensoftware für Typ VN E30136
ifm
article
no.
78000236
·
Technische
Änderungen
behalten
wir
uns
ohne
vorherige
Ankündigung
vor.
·
Gedruckt
in
Deutschland
auf
chlorfrei
gebleichtem
Papier.
09/13
Kostenfrei direkt zu Ihrem ifm-Service-Center
Positionssensoren
Sensoren für
Motion Control
Industrielle
Bildverarbeitung
Sicherheitstechnik
Prozesssensoren
Systeme zur
Zustandsüberwachung
von Maschinen
Industrielle
Kommunikation
Identifikationssysteme
Systeme für mobile
Arbeitsmaschinen
Verbindungstechnik
Übersicht ifm-
Produktprogramm:
Zubehör
www.ifm.com
ifm-Service-Telefon 0800 16 16 16 4
Über 70 Standorte weltweit –
auf einen Blick unter
Deutschland
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Nord
31135 Hildesheim
Tel. 0 51 21 / 76 67-0
Fax 0 51 21 / 76 67 12
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Baden-Württ.
73230 Kirchheim
Tel. 0 70 21 / 80 86-0
Fax 0 70 21 / 80 86 21
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung West
45128 Essen
Tel. 02 01 / 3 64 75-0
Fax 02 01 / 34 13 25
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Bayern
82178 Puchheim
Tel. 0 89 / 8 00 91-0
Fax 0 89 / 8 00 91 11
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Mitte-West
58511 Lüdenscheid
Tel. 0 23 51 / 43 01-0
Fax 0 23 51 / 43 01 39
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Ost
07639 Tautenhain
Tel. 03 66 01 / 7 71-0
Fax 03 66 01 / 7 71 14
ifm electronic gmbh
Vertrieb Deutschland
Niederlassung Süd-West
64646 Heppenheim
Tel. 0 62 52 / 79 05-0
Fax 0 62 52 / 7 77 57
E-Mail info@ifm.com
www.ifm.com

Weitere ähnliche Inhalte

Andere mochten auch

La paradoja. Jessi Sosa alumna
La paradoja. Jessi Sosa alumnaLa paradoja. Jessi Sosa alumna
La paradoja. Jessi Sosa alumna
Jessi Sosa

Portafolios electrónicos
Portafolios electrónicosPortafolios electrónicos
Portafolios electrónicos
mateorico

Surf Castelldefels -> 15 Abril 09
Surf Castelldefels -> 15 Abril 09Surf Castelldefels -> 15 Abril 09
Surf Castelldefels -> 15 Abril 09
MarcSentis

Estudio de funciones
Estudio de funcionesEstudio de funciones
Estudio de funciones
Nico Stroili

Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014
ifm electronic gmbh

Juanruales
JuanrualesJuanruales
Juanruales
panchoupec

E book negocios en internet primavera-verano 2010-2011 (1)
E book negocios en internet primavera-verano 2010-2011 (1)E book negocios en internet primavera-verano 2010-2011 (1)
E book negocios en internet primavera-verano 2010-2011 (1)
unetenet

Aplicación de un Sistema de información Gerencial
Aplicación de un Sistema de información GerencialAplicación de un Sistema de información Gerencial
Aplicación de un Sistema de información Gerencial
yolimara

Maquinas y mecanismos
Maquinas  y mecanismosMaquinas  y mecanismos
Maquinas y mecanismos
mariaalejandraocampo

Situación Perú - SEGUNDO TRIMESTRE 2013
Situación Perú - SEGUNDO TRIMESTRE 2013Situación Perú - SEGUNDO TRIMESTRE 2013
Situación Perú - SEGUNDO TRIMESTRE 2013
reynaldo19400000

Mauricio sotelo panama
Mauricio sotelo panamaMauricio sotelo panama
Mauricio sotelo panama
Skater Coloraoo

Insertar una imagen prediseñada en power point
Insertar una imagen prediseñada en power pointInsertar una imagen prediseñada en power point
Insertar una imagen prediseñada en power point
Manuel De la Cruz

R commander
R commanderR commander
R commander
cristianpichi

Calculo mastarreno
Calculo mastarrenoCalculo mastarreno
Calculo mastarreno
Miguel Mastarreno Macías

Proceso de-investigacion-cientifica1
Proceso de-investigacion-cientifica1Proceso de-investigacion-cientifica1
Proceso de-investigacion-cientifica1
Karen Villaroel

Infosion Fkp Web2
Infosion Fkp Web2Infosion Fkp Web2
Infosion Fkp Web2fraukolossa

Enriquez y tapie proyecto
Enriquez y tapie proyectoEnriquez y tapie proyecto
Enriquez y tapie proyecto
LeidyEnriquez

Tiempo joven9
Tiempo joven9Tiempo joven9
Tiempo joven9
iasdcentenario

Licencias cc
Licencias ccLicencias cc
Licencias cc
Jessica Caraguay

Enriquez y tapie proyecto final
Enriquez y tapie proyecto finalEnriquez y tapie proyecto final
Enriquez y tapie proyecto final
LeidyEnriquez


Andere mochten auch (20)

La paradoja. Jessi Sosa alumna
La paradoja. Jessi Sosa alumnaLa paradoja. Jessi Sosa alumna
La paradoja. Jessi Sosa alumna

Portafolios electrónicos
Portafolios electrónicosPortafolios electrónicos
Portafolios electrónicos

Surf Castelldefels -> 15 Abril 09
Surf Castelldefels -> 15 Abril 09Surf Castelldefels -> 15 Abril 09
Surf Castelldefels -> 15 Abril 09

Estudio de funciones
Estudio de funcionesEstudio de funciones
Estudio de funciones

Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014Automatisierung aus erster Hand 2014
Automatisierung aus erster Hand 2014

Juanruales
JuanrualesJuanruales
Juanruales

E book negocios en internet primavera-verano 2010-2011 (1)
E book negocios en internet primavera-verano 2010-2011 (1)E book negocios en internet primavera-verano 2010-2011 (1)
E book negocios en internet primavera-verano 2010-2011 (1)

Aplicación de un Sistema de información Gerencial
Aplicación de un Sistema de información GerencialAplicación de un Sistema de información Gerencial
Aplicación de un Sistema de información Gerencial

Maquinas y mecanismos
Maquinas  y mecanismosMaquinas  y mecanismos
Maquinas y mecanismos

Situación Perú - SEGUNDO TRIMESTRE 2013
Situación Perú - SEGUNDO TRIMESTRE 2013Situación Perú - SEGUNDO TRIMESTRE 2013
Situación Perú - SEGUNDO TRIMESTRE 2013

Mauricio sotelo panama
Mauricio sotelo panamaMauricio sotelo panama
Mauricio sotelo panama

Insertar una imagen prediseñada en power point
Insertar una imagen prediseñada en power pointInsertar una imagen prediseñada en power point
Insertar una imagen prediseñada en power point

R commander
R commanderR commander
R commander

Calculo mastarreno
Calculo mastarrenoCalculo mastarreno
Calculo mastarreno

Proceso de-investigacion-cientifica1
Proceso de-investigacion-cientifica1Proceso de-investigacion-cientifica1
Proceso de-investigacion-cientifica1

Infosion Fkp Web2
Infosion Fkp Web2Infosion Fkp Web2
Infosion Fkp Web2

Enriquez y tapie proyecto
Enriquez y tapie proyectoEnriquez y tapie proyecto
Enriquez y tapie proyecto

Tiempo joven9
Tiempo joven9Tiempo joven9
Tiempo joven9

Licencias cc
Licencias ccLicencias cc
Licencias cc

Enriquez y tapie proyecto final
Enriquez y tapie proyecto finalEnriquez y tapie proyecto final
Enriquez y tapie proyecto final


Ähnlich wie Ifm efector octavis Prospekt Germany 2013

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen ArbeitsmaschinenSteuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
ifm electronic gmbh

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
ifm electronic gmbh

Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
ifm electronic gmbh

Rack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke
Rack Monitoring Einheit - Überwachung sensibler Technik- und ServerschränkeRack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke
Rack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke
Didactum

Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf
Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdfBroschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf
Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf
unn | UNITED NEWS NETWORK GmbH

Didactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen
Didactum Erschütterungsmelder - Erkennung von Vibrationen und ErschütterungenDidactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen
Didactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen
Didactum

Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom
Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von StromSensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom
Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom
Didactum

Ifm AS Interface Prospekt Deutsch 2013
Ifm AS Interface Prospekt Deutsch 2013Ifm AS Interface Prospekt Deutsch 2013
Ifm AS Interface Prospekt Deutsch 2013
ifm electronic gmbh

Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...
Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...
Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...
Didactum

HA: Sicherheitslösungen
HA: SicherheitslösungenHA: Sicherheitslösungen
HA: Sicherheitslösungen
Claitec

Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...
Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...
Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...
Didactum

Alarmsirene mit Blitzlicht
Alarmsirene mit BlitzlichtAlarmsirene mit Blitzlicht
Alarmsirene mit Blitzlicht
Didactum

Safety Integrity Level | weyer spezial
Safety Integrity Level | weyer spezialSafety Integrity Level | weyer spezial
Safety Integrity Level | weyer spezial
weyer gruppe

Industrie 4.0 Checkliste
Industrie 4.0 ChecklisteIndustrie 4.0 Checkliste
Industrie 4.0 Checkliste
SrenRose1

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe
ifm electronic gmbh

KoolZone Sensoren zur Überwachung von Kühlgeräten
KoolZone Sensoren zur Überwachung von KühlgerätenKoolZone Sensoren zur Überwachung von Kühlgeräten
KoolZone Sensoren zur Überwachung von Kühlgeräten
André Wessoly

Didactum Gleichstrom Sensor
Didactum Gleichstrom SensorDidactum Gleichstrom Sensor
Didactum Gleichstrom Sensor
Didactum

Dry Contact Erweiterungseinheit für Didactum Monitoring Systeme
Dry Contact Erweiterungseinheit für Didactum Monitoring SystemeDry Contact Erweiterungseinheit für Didactum Monitoring Systeme
Dry Contact Erweiterungseinheit für Didactum Monitoring Systeme
Didactum

Mobile Datenerfassung für die Produktion und Instandhaltung
Mobile Datenerfassung für die Produktion und InstandhaltungMobile Datenerfassung für die Produktion und Instandhaltung
Mobile Datenerfassung für die Produktion und Instandhaltung
Sven Thoeming

Sicherheitstechnik – Sensoren und Systemlösungen von ifm
Sicherheitstechnik – Sensoren und Systemlösungen von ifmSicherheitstechnik – Sensoren und Systemlösungen von ifm
Sicherheitstechnik – Sensoren und Systemlösungen von ifm
ifm electronic gmbh


Ähnlich wie Ifm efector octavis Prospekt Germany 2013 (20)

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen ArbeitsmaschinenSteuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen

Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014
Steuerungssysteme für den Einsatz in mobilen Arbeitsmaschinen Deutsch 2013-2014

Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014
Ifm Steuerungssysteme für mobile Arbeitsmaschinen Deutsch 2013-2014

Rack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke
Rack Monitoring Einheit - Überwachung sensibler Technik- und ServerschränkeRack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke
Rack Monitoring Einheit - Überwachung sensibler Technik- und Serverschränke

Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf
Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdfBroschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf
Broschuere_EMV-Pruefung_TUeV SUeD SENTON.pdf

Didactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen
Didactum Erschütterungsmelder - Erkennung von Vibrationen und ErschütterungenDidactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen
Didactum Erschütterungsmelder - Erkennung von Vibrationen und Erschütterungen

Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom
Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von StromSensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom
Sensor AC Wechselstrom - Netzwerkgestützte Überwachung von Strom

Ifm AS Interface Prospekt Deutsch 2013
Ifm AS Interface Prospekt Deutsch 2013Ifm AS Interface Prospekt Deutsch 2013
Ifm AS Interface Prospekt Deutsch 2013

Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...
Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...
Präzise Überwachung und Kontrolle der Temperatur mit SNMP-fähiger AKCP Temper...

HA: Sicherheitslösungen
HA: SicherheitslösungenHA: Sicherheitslösungen
HA: Sicherheitslösungen

Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...
Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...
Didactum Erweiterungseinheit - Anschluss weiterer Sensoren an Ihr Didactum Mo...

Alarmsirene mit Blitzlicht
Alarmsirene mit BlitzlichtAlarmsirene mit Blitzlicht
Alarmsirene mit Blitzlicht

Safety Integrity Level | weyer spezial
Safety Integrity Level | weyer spezialSafety Integrity Level | weyer spezial
Safety Integrity Level | weyer spezial

Industrie 4.0 Checkliste
Industrie 4.0 ChecklisteIndustrie 4.0 Checkliste
Industrie 4.0 Checkliste

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe

KoolZone Sensoren zur Überwachung von Kühlgeräten
KoolZone Sensoren zur Überwachung von KühlgerätenKoolZone Sensoren zur Überwachung von Kühlgeräten
KoolZone Sensoren zur Überwachung von Kühlgeräten

Didactum Gleichstrom Sensor
Didactum Gleichstrom SensorDidactum Gleichstrom Sensor
Didactum Gleichstrom Sensor

Dry Contact Erweiterungseinheit für Didactum Monitoring Systeme
Dry Contact Erweiterungseinheit für Didactum Monitoring SystemeDry Contact Erweiterungseinheit für Didactum Monitoring Systeme
Dry Contact Erweiterungseinheit für Didactum Monitoring Systeme

Mobile Datenerfassung für die Produktion und Instandhaltung
Mobile Datenerfassung für die Produktion und InstandhaltungMobile Datenerfassung für die Produktion und Instandhaltung
Mobile Datenerfassung für die Produktion und Instandhaltung

Sicherheitstechnik – Sensoren und Systemlösungen von ifm
Sicherheitstechnik – Sensoren und Systemlösungen von ifmSicherheitstechnik – Sensoren und Systemlösungen von ifm
Sicherheitstechnik – Sensoren und Systemlösungen von ifm


Mehr von ifm electronic gmbh

Valve Feedback
Valve FeedbackValve Feedback
Valve Feedback
ifm electronic gmbh

IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)
ifm electronic gmbh

IO-Link - we connect you! Katalog 2017/2018
IO-Link - we connect you! Katalog 2017/2018IO-Link - we connect you! Katalog 2017/2018
IO-Link - we connect you! Katalog 2017/2018
ifm electronic gmbh

IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)
ifm electronic gmbh

ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)
ifm electronic gmbh

ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)
ifm electronic gmbh

From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0
ifm electronic gmbh

Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)
ifm electronic gmbh

Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.
ifm electronic gmbh

ifm超音波感應器
ifm超音波感應器ifm超音波感應器
ifm超音波感應器
ifm electronic gmbh

Один диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчикиОдин диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчики
ifm electronic gmbh

Prozesse in der Windindustrie
Prozesse in der WindindustrieProzesse in der Windindustrie
Prozesse in der Windindustrie
ifm electronic gmbh

Prozesse in der Werkzeugmaschinenindustrie
Prozesse in der WerkzeugmaschinenindustrieProzesse in der Werkzeugmaschinenindustrie
Prozesse in der Werkzeugmaschinenindustrie
ifm electronic gmbh

Prozesse in der Stahlindustrie
Prozesse in der StahlindustrieProzesse in der Stahlindustrie
Prozesse in der Stahlindustrie
ifm electronic gmbh

Prozesse in der Lebensmittelindustrie
Prozesse in der LebensmittelindustrieProzesse in der Lebensmittelindustrie
Prozesse in der Lebensmittelindustrie
ifm electronic gmbh

Prozesse in der Automobilindustrie
Prozesse in der AutomobilindustrieProzesse in der Automobilindustrie
Prozesse in der Automobilindustrie
ifm electronic gmbh

Process dans la sidérurgie
Process dans la sidérurgieProcess dans la sidérurgie
Process dans la sidérurgie
ifm electronic gmbh

Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifmIl primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
ifm electronic gmbh

Rilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visioneRilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visione
ifm electronic gmbh

Vision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenesVision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenes
ifm electronic gmbh


Mehr von ifm electronic gmbh (20)

Valve Feedback
Valve FeedbackValve Feedback
Valve Feedback

IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)IO-Link – we connect you! Catalogo 2017/2018 (IT)
IO-Link – we connect you! Catalogo 2017/2018 (IT)

IO-Link - we connect you! Katalog 2017/2018
IO-Link - we connect you! Katalog 2017/2018IO-Link - we connect you! Katalog 2017/2018
IO-Link - we connect you! Katalog 2017/2018

IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)IO-Link - we connect you! Catalogue 2017/2018 (EN)
IO-Link - we connect you! Catalogue 2017/2018 (EN)

ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)ifmnovation newsbook 2017 (EN)
ifmnovation newsbook 2017 (EN)

ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)ifmnovation newsbook 2017 (DE)
ifmnovation newsbook 2017 (DE)

From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0From vibration monitoring to Industry 4.0
From vibration monitoring to Industry 4.0

Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)Newsbook 2016 / 2017 Automation Technology (Chinese)
Newsbook 2016 / 2017 Automation Technology (Chinese)

Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.Sensores y soluciones completas de ifm.
Sensores y soluciones completas de ifm.

ifm超音波感應器
ifm超音波感應器ifm超音波感應器
ifm超音波感應器

Один диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчикиОдин диапазон срабатывания для всех металлов. Индуктивные датчики
Один диапазон срабатывания для всех металлов. Индуктивные датчики

Prozesse in der Windindustrie
Prozesse in der WindindustrieProzesse in der Windindustrie
Prozesse in der Windindustrie

Prozesse in der Werkzeugmaschinenindustrie
Prozesse in der WerkzeugmaschinenindustrieProzesse in der Werkzeugmaschinenindustrie
Prozesse in der Werkzeugmaschinenindustrie

Prozesse in der Stahlindustrie
Prozesse in der StahlindustrieProzesse in der Stahlindustrie
Prozesse in der Stahlindustrie

Prozesse in der Lebensmittelindustrie
Prozesse in der LebensmittelindustrieProzesse in der Lebensmittelindustrie
Prozesse in der Lebensmittelindustrie

Prozesse in der Automobilindustrie
Prozesse in der AutomobilindustrieProzesse in der Automobilindustrie
Prozesse in der Automobilindustrie

Process dans la sidérurgie
Process dans la sidérurgieProcess dans la sidérurgie
Process dans la sidérurgie

Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifmIl primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm
Il primo passo verso la rivoluzione industriale: soluzioni IO-Link di ifm

Rilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visioneRilevamento e analisi di oggetti e scene con i sensori di visione
Rilevamento e analisi di oggetti e scene con i sensori di visione

Vision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenesVision sensors for recognition and assessment of objects and scenes
Vision sensors for recognition and assessment of objects and scenes


Ifm efector octavis Prospekt Germany 2013

  • 1. 102 Von der Schwingungsdiagnose zur Prozessüberwachung. www.ifm.com/de/octavis Systeme zur Zustandsüberwachung von Maschinen
  • 3. Zustandsorientiert überwachen. Anhand von individuellen Schwingungs- merkmalen potentielle Fehler und deren Ursachen frühzeitig erkennen. Instandhaltungsmaßnahmen planbar machen und die Restlebensdauer von Komponenten optimal nutzen. Die Gesamtschwingung von Maschinen nach ISO 10816 überwachen. Entstehende Schäden frühzeitig erkennen, Folgeschäden vermeiden, Standzeiten erhöhen. Schwingungskenngrößen permanent in Echtzeit überwachen ermöglicht bei einem plötzlichen Anstieg dynamischer Kräfte ein schnelles Abschalten der Maschine. Durch die kurze Reaktionszeit lassen sich Schäden an Maschinenkomponenten, Werkzeug oder Werkstück vermeiden. ifm electronic: eigene Entwicklung und Produktion mit hohem Qualitätsstandard. Erfassen und integriertes Auswerten von Schwingungssignalen bildet die Basis für die nahtlose Integration der Online- Zustandsüberwachung in die hersteller- übergreifende Automatisierungs- und Leittechnik. 3 Systemaufbau Produktübersicht Maschinenschutz Prozessüberwachung Condition Monitoring Schwingungs- überwachung 4 - 5 6 - 7 8 - 9 10 - 12
  • 4. 4 Einfach: Überwachung des Gesamt- zustandes der Maschine. Standardisiert: ISO 10816-konform. Sicher: Schutz gegen Maschinenschäden. Flexibel: Einfach in die Applikation integrierbar. Zuverlässig: Erhöhung der Verfügbarkeit. Schwingungsgeschwindigkeit überwachen. Der Schwingungsschalter VK über- wacht online den Gesamtschwingungs- zustand von Maschinen und Anlagen nach ISO 10816. Der Sensor misst dabei die effektive Schwinggeschwindigkeit an einer nicht rotierenden Bauteil- oberfläche und alarmiert bei zu hohen Maschinenschwingungen. Schwingungsüberwachung. Kippfuß, Unwucht Fehlausrichtung
  • 5. 5 Warum Schwingungsüberwachung? Jede Maschine erzeugt im Betrieb Schwingungen. Aufgrund von beispiels- weise Unwuchten, Fehlausrichtungen oder Resonanzen überschreiten diese Schwingungen schnell ein zulässiges Maß. Die Erhöhung der Schwingungsamplitude wirkt sich negativ auf den Maschinen- zustand aus. Die Folge: unerwartete Aus- fälle und geringere Standzeiten. Die Lösung mit efector octavis: Die Gesamtschwinggeschwindigkeit wird in Industriestandards benutzt, um den Zu- stand der Gesamtmaschine zu bewerten. ISO 10816 gibt empfohlene Schalt- schwellen vor. Alle Schwingungssensoren von ifm sind ISO 10816-konform. efector octavis erkennt entstehende Schäden frühzeitig. Der vorbeugende Austausch von Komponenten reduziert Folgeschäden. Standzeiten werden durch schwingungsarmen Betrieb erhöht. Schwingungs- sensoren Bauform VSA/VSP Robuste Beschleu- nigungssensoren VSA oder eigen- sichere Sensoren VSP, Anschluss an Diagnose- elektronik VSE. Intelligenter Schwingungs- schalter Bauform VN Anzeige vor Ort, integrierter Historienspeicher mit Echtzeituhr. Basic Schwingungs- schalter Bauform VK Schaltausgang und Transmitterfunk- tion. Ansprechver- zögerung, um Auslösung beim Anfahren zu vermeiden. Basic Schwingungs- transmitter Bauform VT Einfache Trans- mitterfunktion, 4...20 mA. Diagnose- elektronik Bauform VSE 4-kanaliges Diagnosemodul mit zusätzlichen Prozesswert- eingängen, integrierter Historienspeicher, vernetzbar. Systemaufbau Produktübersicht Maschinenschutz Prozessüberwachung Condition Monitoring Schwingungs- überwachung Entstehende Schäden frühzeitig erkennen und Folgekosten vermeiden. Unwucht rechtzeitig erkennen. Aufgrund von Unwuchten oder Fehlausrichtungen überschreiten Maschinenschwingungen schnell ein zulässiges Maß. Die Folge: unerwartete Ausfälle und geringere Standzeiten. Mit dem Sensor Typ VN lassen sich Schwingungen ab 120 U/min kon- tinuierlich erfassen, anzeigen und dokumentieren. Bis zu 4 Messstellen überwachen. Mit dem Sensor Typ VSA lassen sich Maschinenschwingungen auch an unzugänglichen Orten messen. Mit der Diagnoseelektronik Typ VSE können bis zu 4 Messstellen überwacht und dokumentiert werden. Die Ethernet-Schnittstelle bietet eine bequeme Möglichkeit der Vernetzung und Ferndiagnose. Schwingungssensoren einfach einstellen: www.ifm.com/de/octavis-einstellhilfe Trendverlauf der Maschinenschwingungen nach ISO 10816 Zeit Schwinggeschwindigkeit Alarm Warnung
  • 6. Sicher: Permanente Zustandsüber- wachung von Engpassmaschinen. Vorausschauend: Maschinendiagnose zur Schadensfrüherkennung und Vermeidung von ernsthaften Folgeschäden. Optimieren: Instandhaltungsmaßnahmen planbar machen. Langlebig: Restlebensdauer von Komponenten optimal nutzen. Kostenbewusst: TCO (Total Cost of Ownership)- Konzepte. Zählen: Zählerfunktion für kennzahl- gesteuerte Produktion. Schwingungsdiagnose an einem Mischwerk. Ungeplante Stillstände an Engpass- maschinen verursachen enorme Kosten. Die permanente Zustands- überwachung der gesamten Anlage ermöglicht es, vorausschauend zu handeln und den Prozess zu opti- mieren. Condition Monitoring. Maschinenschutz und Fernwartung. Die Überwachung von Windkraftge- trieben, Generatoren und Rotorlagern bezüglich Verschleiß und Belastung ermöglicht dem Betreiber eine effi- ziente Instandhaltung. Alarmausgänge dienen dem Schutz der Anlage und zur Fernwartung. Getriebe Zahneingriff, Zahnfehler Pumpe Exzentrizität, Kavitation Wälzlager Fehlausrichtung Kippfuß, Unwucht 6
  • 7. Warum Condition Monitoring? Zustandsorientierte Überwachung ermög- licht die frühzeitige Erkennung von ent- stehenden Maschinenschäden. Instand- haltungsmaßnahmen werden dadurch planbar und die Restlebensdauer von wichtigen Komponenten werden optimal genutzt. Die automatiserte Qualitätsüber- wachung erkennt Abweichungen, noch bevor Ausschuss entsteht. Zähler können zur Ermittlung von Produk- tions-Kenngrößen (Betriebsstunden, Produktionsstunden, Gut-/Schlechtteile, Ausschussrate…) und Einflussfaktoren auf die Komponentenlebensdauer (Stöße, Temperatur, Leistung, Drehzahl…) verwendet werden. Die Lösung mit efector octavis efector octavis ist eine Schwingungsüber- wachung, bei der nicht nur Schwingungs- daten erfasst, sondern auch Signalanalyse und Maschinendiagnose bereits an der Maschine durchgeführt werden. Der Maschinenzustand wird am Messort ermittelt und über Alarme oder als Zustandswerte an die Steuerungs- bzw. Leitebene übergeben. Zusätzlich wird der Trendverlauf für jedes Diagnosemerkmal im integrierten Historienspeicher abgelegt. Eigensicherer Schwingungs- sensor Bauform VSP In Chemie und Bergbau lassen sich Signale auch über lange Stre- cken übertragen. Verwendung der Standardauswerte- geräte im Nicht- ATEX-Bereich über eine Barriere. Schwingungs- sensoren Bauform VSA Kleine Bauform, für den Anschluss an Diagnose- elektronik VSE, optimal für schwer zugängliche Montageorte. Kabelanschluss- längen bis 250 m. Intelligenter Schwingungs- schalter Bauform VN Anzeige vor Ort, Datenlogging zwecks Dokumen- tation für Schwingungen ab 120 U/min. Diagnose- elektronik Bauform VSE 4-kanaliges Diagnosemodul mit zusätzlichen Prozesswert- eingängen, integrierter Historienspeicher, vernetzbar. Verfügbarkeit erhöhen, Instandhaltungskosten senken und Qualität sichern. ifm-Systeme für die Zustandsüberwa- chung von Maschinen: Ölpartikelzähler, Öl-Feuchte-Sensoren, Drehgeber, Drehzahlsensoren, Temperatur- und Drucksensoren sowie Druckluftzähler runden das Programm für Condition Monitoring ab. Ergänzend bietet ifm Software-Tools zur Konfiguration, Visualisierung und Datenaufzeichnung an. Condition Monitoring Zeit Ausfallwahrscheinlichkeit 7 Systemaufbau Produktübersicht Maschinenschutz Prozessüberwachung Condition Monitoring Schwingungs- überwachung Mehr Informationen zu Systemen für die Zustandsüberwachung von Maschinen: www.ifm.com/de/condition-monitoring
  • 8. Dynamisch: Überwachung von dynamischen Kräften z. B. beim Fräsen. Schnell: Reaktionszeiten von 1 ms. Sicher: Schutz der Maschine, Werkzeuge und Werkstücke vor teueren Folgeschäden. Präventiv: Frühzeitige Zustandsüber- wachung vermeidet ungeplante Ausfälle. Inklusiv: Kalibierfrei durch integrierten Selbsttest. Ungewöhnliche Vibrationen erkennen. Der mikromechanische Beschleuni- gungssensor Typ VSA ist in das Gehäuse der Spindel eingeschraubt und erfasst selbst feinste Änderungen des Vibrationsverhaltens bzw. Unwucht. Der Sensor hält auch schnellen Bewegungen oder hohen Kräften störungsfrei stand. Maschinenschutz und Prozessüberwachung. Werkstück- schutz Werkzeug- schutz Schutz von Maschinen- komponenten 8 T3 T2 T1 Bildquelle: DMG / MORI SEIKI www.dmgmoriseiki.com
  • 9. Warum Maschinenschutz und Prozessüberwachung? Fehlerhafte Einstellungen oder falsche Werkzeuge können zu Crash-Situationen zwischen Bauteilen und Werkzeugspindel führen. Das Ergebnis sind hohe Folge- kosten. Die Lösung mit efector octavis: Durch ein frühzeitiges Erkennen des dyna- mischen Kraftanstiegs wird die Energie aus dem Bearbeitungsvorgang abgeschal- tet. Ausschuss und Folgeschäden werden verringert. Die permanente Echtzeitüberwachung von Schwingungskenngrößen sowie die integrierte Alarmschnittstelle (Schaltkon- takte / Analogsignale) sorgen für eine Erkennung von Abweichungen innerhalb einer Millisekunde! Unterschiedliche Alarmausgänge ermög- lichen auch eine gestufte und differen- zierte Alarmierung auf PLC-Ebene. Die Alarmschwellen können online an den Prozess angepasst werden. Die Integration in die Maschinensteuerung kann analog / binär / über TCP/IP oder über Feldbus- Modul erfolgen. Diagnose- elektronik Bauform VSE Frequenzselektive Überwachung, Vernetzbarkeit, Historienspeicher mit Echtzeituhr, Zählerfunktion. Schwingungs- sensoren Bauform VSA Störungsfreier Betrieb auch bei schnellen Bewe- gungen oder Ein- wirkung von hohen Kräften. Integrierter Selbst- test für perma- nente Sicherheit. Ausschuss und Folgeschäden verringern. Folgeschäden an Werkzeugmaschinen verhindern. Veränderungen in den Schnittkräften, etwa durch stumpfe Bohrer oder Späne- stau, werden über das veränderte Schwingungsverhalten erkannt. Jedem Werkzeug können individuelle Tole- ranzgrenzen zugeordnet werden, z. B. eine Warn- und eine Abschaltschwelle. Damit werden Beschädigungen am Werkstück zuverlässig verhindert. Maschinenschutz: Spindelkollision erkennbar in 1 ms Zeit dynamische Kräfte 9 Systemaufbau Produktübersicht Maschinenschutz Prozessüberwachung Condition Monitoring Schwingungs- überwachung Warnung Alarm Crash-Verlauf ohne Alarm Trendbetrachtung in einem Stanzprozess Zeit Alarm Alarm Warnung Alarm Warnung Prozesszyklus 1 ms Adaptive Grenzwertbetrachtung
  • 10. 10 Intelligente Schwingungsschalter und -transmitter Basic Schwingungsschalter und -transmitter Diagnosesysteme Softwarelösungen und Zubehör efector octavis Typ VSA / VSP / VSE Systeme zur Schwingungsüberwachung. Das passende Produkt für Ihre Applikation. Für industrielle Anwendungen efector octavis Typ VN efector octavis Typ VT / VK
  • 11. A n a l o g a u s g a n g Systemaufbau Produktübersicht Maschinenschutz Prozessüberwachung Condition Monitoring Schwingungs- überwachung 11 S c h a l t a u s g a n g Der kompakte Schwingungssensor vom Typ VN überwacht den Gesamtschwin- gungszustand von Maschinen und Anlagen nach ISO 10816 und zeichnet sich durch eine einfache Parametrierung und Vor-Ort-Anzeige aus. Eine Konfigura- tionssoftware ist nicht notwendig. Schwingungsschalter- und transmitter zur permanenten Überwachung des Gesamtschwingungszustands von Maschinen und Anlagen nach ISO 10816. Die Sensoren messen dabei die effektive Schwinggeschwindigkeit an einer nicht rotierenden Bauteiloberfläche. Umfangreiche Schwingungsdiagnose mittels kompakter Sensoren und separater Auswerteeinheit. Historienspeicher, Echtzeituhr und Zähler- funktionen erlauben eine detaillierte Überwachung und Analyse. Die Ethernet TCP/IP Schnittstelle gestattet die Anbindung an übergeordnete Systeme. OPC – höchste Flexibilität bei geringstem Implementierungsaufwand. OPC ist der Standard zur herstellerunab- hängigen Kommunikation in der Auto- matisierungstechnik und wird dort eingesetzt, wo Sensoren, Regler und Steuerungen verschiedener Hersteller ein gemeinsames, flexibles Netzwerk bilden. I n t e g r i e r t e A n z e i g e H i s t o r i e n f u n k t i o n V e r n e t z b a r k e i t S i g n a l e i n g ä n g e z . B . T e m p e r a t u r D i a g n o s e Z ä h l e r ifm OPC-Server unterstützt dabei die bei- den meist genutzten OPC-Varianten, OPC DA (Data Access) als auch OPC XML DA. Als Zubehör bietet ifm electronic ein umfangreiches Sortiment an Anschluss- kabeln für verschiedene Umgebungs- bedingungen an. VT VK VK
  • 12. Nahtlose Integration. Vom einfachen Schalter bis zur Tiefendiagnose. ifm-Systeme für die Zustandsüberwachung von Maschinen zeichnen sich durch ihre Einfachheit und Durchgängigkeit aus. Durch die integrierte Intelligenz zur dyna- mischen Signalauswertung reduzieren sich Anforderungen an Bandbreite und Algorithmik auf der Leitebene. Die Sensoren sind leicht nachrüstbar und bedeuten eine geringe Investition pro Maschine. Leitebene Optionale Datenerfassung CMS Condition Monitoring Systeme Online Diagnose Bedien- und Parametrier- software VES003 OPC Server Software VOS001 Feldbus- Gateway Bedien- und Parametrier- software VES003 Crossover- Kabel E30112 Diagnose- elektronik VSExx Diagnose- elektronik VSExx Zener Barrier Schwingungs- schalter VKxxx Beschleunigungssensoren VSAxx Temperatur- sensor TRxxx Druckluft- verbrauchszähler SDxxx Schwingungs- transmitter VTVxx Schwingungs- schalter VNxxx Schwingungs- schalter VSPxxx ATEX SPS MES SCADA CMMS
  • 13. Systeme zur Schwingungsüberwachung – Sie haben die Wahl. Basic Schwingungsschalter und -transmitter Ausführung Bestell-Nr. Schwingungstransmitter nach ISO 10816; Messbereich veff (RMS): 0...25 mm/s; Analogausgang 4...20 mA; V4A; IP 69K; M12-Steckverbindung VTV122 Intelligente Schwingungsschalter und -transmitter Ausführung Bestell-Nr. Schwingungssensor; Messbereich 0...25 mm/s; Frequenzbereich 2/10...1000 Hz, (umschaltbar); v-peak oder v-rms; 2 Schaltausgänge oder 1 Schaltausgang und 1 Stromausgang 4...20 mA; 1 Analogeingang 4...20 mA; Historienspeicher mit Echtzeituhr; Datenschnittstelle USB (M8 x 1); 4-stellige alphanumerische Anzeige; M12-Steckverbindung VNB001 Schwingungswächter nach ISO 10816; Messbereich veff (RMS): 0...25 / 0…50 mm/s; 1 Schaltausgang und Ansprechverzögerung (1…60 s) über Stellring einstellbar; 1 Analogausgang 4...20 mA; M12-Steckverbindung VKV021 VKV022 Beschleunigungssensoren Ausführung Bestell-Nr. Beschleunigungssensor für den Anschluss an externe Diagnoseelektronik VSE; Messbereich ± 25 g u. 0…6000 Hz; Gewinde M8 x 1,25; 90°-Konus; bis 125 °C; IP 69K; M12-Steckverbindung VSA001 Diagnosesysteme Ausführung Bestell-Nr. Diagnoseelektronik für Beschleunigungssensoren Typ VSA / VSP; Schaltschrankmontage; frequenzselektive Maschinen- überwachung von bis zu 4 Messstellen; Ethernet- Schnittstelle TCP/IP; integrierter Historienspeicher mit Echtzeituhr; 2 Schaltausgänge oder 1 Schalt- und 1 Analogausgang; Zählerfunktion VSE002 Diagnoseelektronik für Beschleunigungssensoren Typ VSA / VSP; Schaltschrankmontage; frequenzselektive Maschinen- überwachung von bis zu 4 Messstellen; Ethernet- Schnittstelle TCP/IP; integrierter Historienspeicher mit Echtzeituhr; 2 Schaltausgänge oder 1 Schalt- und 1 Analogausgang; 8 weitere frei konfigurierbare I/O; Zählerfunktionen VSE100 Beschleunigungssensor für den Anschluss an externe Diagnoseelektronik VSE; Messbereich ± 25 g u. 0…10000 Hz; Gewinde M16 x 1,5; Temperatur bis 85 °C; IP 67; Kabellänge 0,6 m VSA002 Beschleunigungssensor für den Anschluss an externe Diagnoseelektronik VSE; Messbereich ± 25 g u. 0…10000 Hz; Bauhöhe 13,6 mm; Befestigungsloch 5,5 mm; Temperatur bis 80 °C; IP 67; Kabellänge 3 m / 10 m VSA004 VSA005 Beschleunigungssensor für den Einsatz im Ex-Bereich; Gruppe II Kategorie 1D/1G; Anschluss an Diagnoseelektronik VSE über Sicherheitsbarriere; Kabellänge 10 m VSP01A VSP02A Softwarelösungen · Zubehör Ausführung Bestell-Nr. efector octavis OPC-Server Software für 25...1000 Verbindungen VOS001 bis VOS005 Ausführung Bestell-Nr. Peekadapter für Typ VSA001 E30132 Schutzkappe für Typ VK E30094 gekreuztes Patchkabel für Typ VSE / VSA E30112 Adapter UNF/M5 für Typ VN E30137 Kabeldose, M12, gerade, 5-polig, 2 m PUR EVC070 Kabeldose, M12, gerade, 5-polig, 5 m PUR EVC071 Kabeldose, M12, geschirmt, gerade, 5-polig, 30 m PUR E12008 Bediensoftware für Typ VSE zum Konfigurieren, Messdaten erfassen, Historiendaten auslesen VES003 USB/M8-Kabel und Historiensoftware für Typ VN E30136
  • 14. ifm article no. 78000236 · Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. · Gedruckt in Deutschland auf chlorfrei gebleichtem Papier. 09/13 Kostenfrei direkt zu Ihrem ifm-Service-Center Positionssensoren Sensoren für Motion Control Industrielle Bildverarbeitung Sicherheitstechnik Prozesssensoren Systeme zur Zustandsüberwachung von Maschinen Industrielle Kommunikation Identifikationssysteme Systeme für mobile Arbeitsmaschinen Verbindungstechnik Übersicht ifm- Produktprogramm: Zubehör www.ifm.com ifm-Service-Telefon 0800 16 16 16 4 Über 70 Standorte weltweit – auf einen Blick unter Deutschland ifm electronic gmbh Vertrieb Deutschland Niederlassung Nord 31135 Hildesheim Tel. 0 51 21 / 76 67-0 Fax 0 51 21 / 76 67 12 ifm electronic gmbh Vertrieb Deutschland Niederlassung Baden-Württ. 73230 Kirchheim Tel. 0 70 21 / 80 86-0 Fax 0 70 21 / 80 86 21 ifm electronic gmbh Vertrieb Deutschland Niederlassung West 45128 Essen Tel. 02 01 / 3 64 75-0 Fax 02 01 / 34 13 25 ifm electronic gmbh Vertrieb Deutschland Niederlassung Bayern 82178 Puchheim Tel. 0 89 / 8 00 91-0 Fax 0 89 / 8 00 91 11 ifm electronic gmbh Vertrieb Deutschland Niederlassung Mitte-West 58511 Lüdenscheid Tel. 0 23 51 / 43 01-0 Fax 0 23 51 / 43 01 39 ifm electronic gmbh Vertrieb Deutschland Niederlassung Ost 07639 Tautenhain Tel. 03 66 01 / 7 71-0 Fax 03 66 01 / 7 71 14 ifm electronic gmbh Vertrieb Deutschland Niederlassung Süd-West 64646 Heppenheim Tel. 0 62 52 / 79 05-0 Fax 0 62 52 / 7 77 57 E-Mail info@ifm.com www.ifm.com
