FileMaker Konferenz2010

Datenstrukturen -- die komplexe Welt
in FileMaker Feldern beschreiben
Modellbildung und Datendefinition für FileMaker Entwickler.
*
Dr. Volker Krambrich, NORSULT

dr.filemaker@mac.com
Dr. Volker Krambrich, NORSULT FileMaker Konferenz 2012 Salzburg
Datenstrukturen -- FileMaker Felder… www.filemaker-konferenz.com

Sonntag, 14. Oktober 12

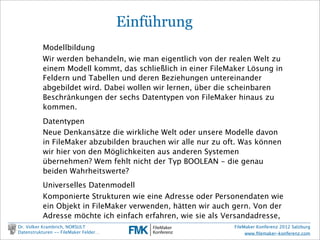

Einführung
Modellbildung
Wir werden behandeln, wie man eigentlich von der realen Welt zu
einem Modell kommt, das schließlich in einer FileMaker Lösung in
Feldern und Tabellen und deren Beziehungen untereinander abgebildet
wird. Dabei wollen wir lernen, über die scheinbaren Beschränkungen
der sechs Datentypen von FileMaker hinaus zu kommen.
Datentypen
Neue Denkansätze die wirkliche Welt oder unsere Modelle davon in
FileMaker abzubilden brauchen wir alle nur zu oft. Was können wir hier
von den Möglichkeiten aus anderen Systemen übernehmen? Wem fehlt
nicht der Typ BOOLEAN - die genau beiden Wahrheitswerte?
Universelles Datenmodell
Komponierte Strukturen wie eine Adresse oder Personendaten wie ein
Objekt in FileMaker verwenden, hätten wir auch gern. Von der Adresse
möchte ich einfach erfahren, wie sie als Versandadresse, und wie als
Besuchsadresse aussieht.



Volker Krambrich
NORSULT Database Professionals

• FileMaker seit 1989

• FMK seit 2010

• zertiﬁziert als Entwickler
und Trainer

• Linguist und Informatiker

• dr.ﬁlemaker@mac.com




Warum eigentlich dieses Thema?
• Arbeitssituation „FileMaker Entwickler“
• …haben keine Zeit – und doch muss man
immer wieder von vorn beginnen.
• …brauchen Werkzeugkasten und „Bausteine“
• …
• Für beides wollen wir im Fundus der anderen
Welten suchen
• …Datenmodellierung
• …modulare Konzepte
• …und am Samstag Programmierkonzepte

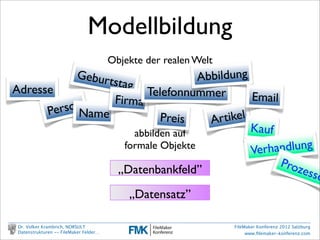

Modellbildung
Objekte der realen Welt

tstag
Gebur Abbildung
Adresse Telefonnummer
Firma Email
rson ame
Pe N Preis A rtikel
abbilden auf Kauf
formale Objekte
Verh andlung
Proz
„Datenbankfeld” esse
„Datensatz”



Die Welt im Computer

Speicherauszug:

…0|0100|0001|0…
128643216 08040201
=65
=“A“

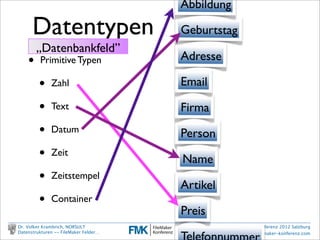

Abbildung

Datentypen Geburtstag
„Datenbankfeld”
• Primitive Typen Adresse

• Zahl Email

• Text Firma
• Datum Person
• Zeit
Name
• Zeitstempel
Artikel
• Container
Preis

Telefonnummer

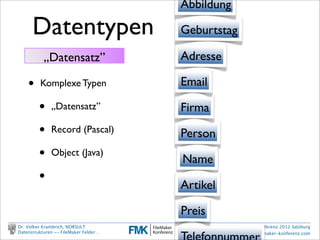

Abbildung

Datentypen Geburtstag

„Datensatz” Adresse

• Komplexe Typen Email

• „Datensatz” Firma
• Record (Pascal) Person
• Object (Java)
Name
• Artikel

Preis

Telefonnummer

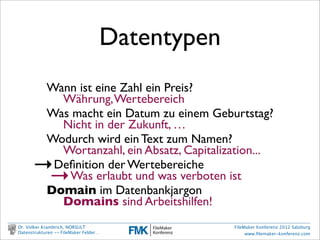

Datentypen
Wann ist eine Zahl ein Preis?
Währung, Wertebereich
Was macht ein Datum zu einem Geburtstag?
Nicht in der Zukunft, …
Wodurch wird ein Text zum Namen?
Wortanzahl, ein Absatz, Capitalization...
→ Deﬁnition der Wertebereiche
→ Was erlaubt und was verboten ist
Domain im Datenbankjargon
Domains sind Arbeitshilfen!

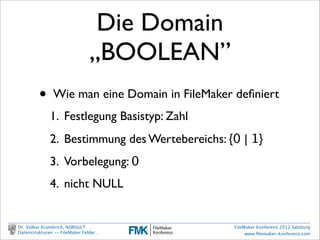

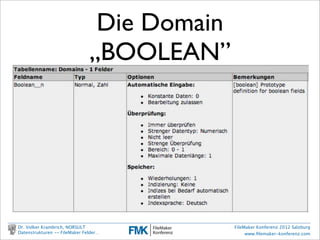

Die Domain
„BOOLEAN”
• Wie man eine Domain in FileMaker deﬁniert
1. Festlegung Basistyp: Zahl
2. Bestimmung des Wertebereichs: {0 | 1}
3. Vorbelegung: 0
4. nicht NULL

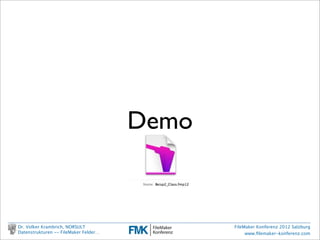

Demo



Komplexe Datentypen
Email • Lassen sich nicht allein auf ein
Primitiv zurückführen
Adresse
Telefonnummer

Firma • Enthalten mehr als ein Merkmal

Person
• Können als Class Objekt aufgefasst
werden

• Kandidaten für Datentabellen

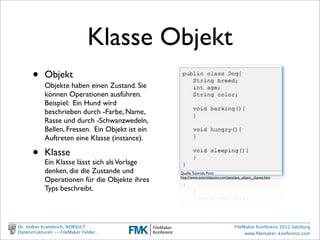

Klasse Objekt
• Objekt
Objekte haben einen Zustand. Sie
können Operationen ausführen.
Beispiel: Ein Hund wird
beschrieben durch -Farbe, Name,
Rasse und durch -Schwanzwedeln,
Bellen, Fressen. Ein Objekt ist ein
Auftreten eine Klasse (instance).

• Klasse
Ein Klasse lässt sich als Vorlage
denken, die die Zustande und Quelle: Tutorials Point

Operationen für die Objekte ihres http://www.tutorialspoint.com/java/java_object_classes.htm

Typs beschreibt.

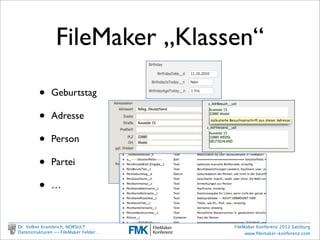

FileMaker „Klassen“

• Geburtstag

• Adresse

• Person

• Partei

• …

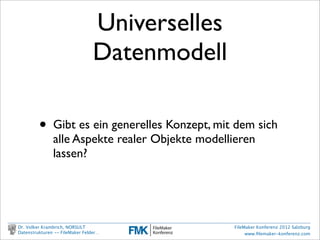

Universelles
Datenmodell

• Gibt es ein generelles Konzept, mit dem sich
alle Aspekte realer Objekte modellieren
lassen?

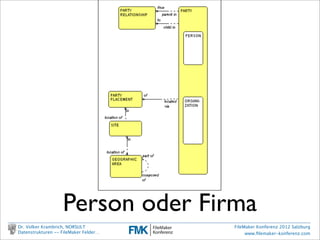

Person oder Firma Figure 1: People and Organizations

Figure 2 shows the "stuff" a company deals with. Here it is called PRODUCT TYPE and PRODUCT INSTANCE
. Dr.could be called "asset type" and "asset", "item type" and "item occurrence", or something similar. Note the
It Volker Krambrich, NORSULT FileMaker Konferenz 2012 Salzburg
distinction between PRODUCT INSTANCE, a physical example of the product, and PRODUCT TYPE, which is the
definition of it, such as you would see in a catalogue. Each PRODUCT INSTANCE must be an example of one and

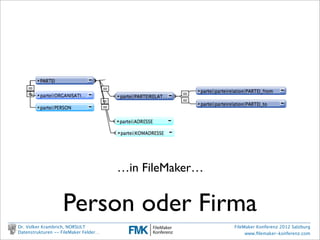

…in FileMaker…

Person oder Firma

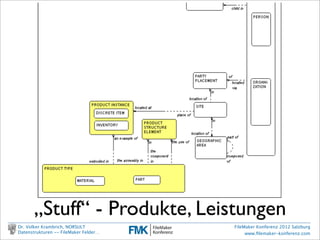

„Stuff“ - Produkte, Leistungen Figure 2: Product Types

Dr. Volker Krambrich, NORSULT
Figure 3 shows AGREEMENT, where an AGREEMENT is any formal relationship between two PARTIES. Salzburg
FileMaker Konferenz 2012
Typically, this is a purchase order or a sales order, but it may encompass other kinds of agreements as well.
Sonntag, 14. Oktober 12 our ORGANIZATION is one of the PARTIES – either the buyer in the AGREEMENT if it is a purchase
Invariably,

Diskussion




Vielen Dank unseren Sponsoren

Danke für das Bewerten dieses Vortrages



Literaturtipps

• FileMaker, Produktdokumentation
• FileMaker, FileMaker Training Series for FileMaker 12
Module 3: Data Modeling; im FileMaker Store und beim K&K Verlag (auf Deutsch)

• C. J. Date, An Introduction to Database Systems (8th Edition)
http://www.amazon.com/Introduction-Database-Systems-8th/dp/0321197844

• D. Hay, The Universal Data Model
http://www.essentialstrategies.com/publications/modeling/advanceddm.htm
