Das Dokument beschreibt verschiedene Aspekte der Unified Modeling Language (UML), einschließlich Klassen, Methoden, Schnittstellen und Modelle wie Wasserfallmodell, V-Modell und Spiralmodell. Es beinhaltet Beispiele für Anwendungsfalldiagramme, Aktivitätsdiagramme und Kommunikationsdiagramme sowie Konzepte der Vererbung und des Entity-Relationship-Modells. Außerdem wird auf Anwendungsfälle, Bedingungen und Strukturdiagramme eingegangen, die in Softwareentwicklungsprozessen verwendet werden.

1. UML
Unified Modeling Language
www.soprani.at

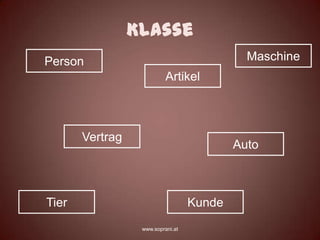

2. Klasse
Person Maschine
Artikel
Vertrag
Auto
Tier Kunde
www.soprani.at

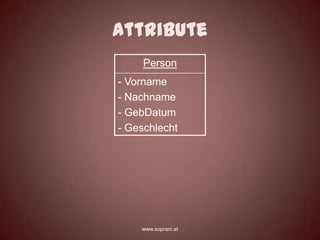

3. Attribute
Person
- Vorname
- Nachname
- GebDatum
- Geschlecht
www.soprani.at

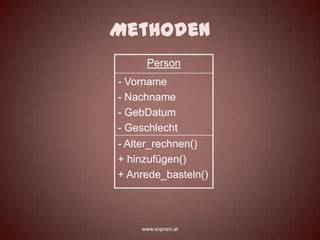

4. Methoden
Person
- Vorname
- Nachname
- GebDatum
- Geschlecht
- Alter_rechnen()
+ hinzufügen()
+ Anrede_basteln()
www.soprani.at

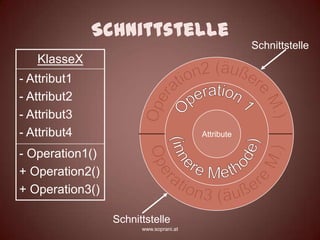

5. Schnittstelle
Schnittstelle
KlasseX
- Attribut1
- Attribut2
- Attribut3
- Attribut4 Innere
Attribute
- Operation1()
+ Operation2()
+ Operation3()
Schnittstelle
www.soprani.at

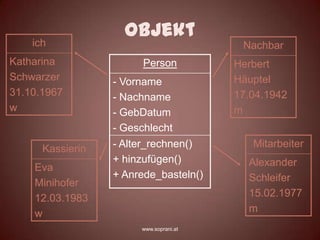

6. Objekt
ich Nachbar
Katharina Person Herbert
Schwarzer - Vorname Häuptel
31.10.1967 - Nachname 17.04.1942
w - GebDatum m
- Geschlecht
Kassierin - Alter_rechnen() Mitarbeiter
+ hinzufügen() Alexander
Eva
+ Anrede_basteln() Schleifer
Minihofer
12.03.1983 15.02.1977
w m
www.soprani.at

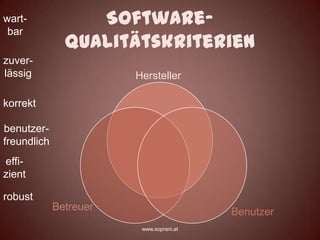

7. wart- Software-
bar
Qualitätskriterien
zuver-
lässig Hersteller
korrekt
benutzer-
freundlich
effi-
zient
robust
Betreuer Benutzer
www.soprani.at

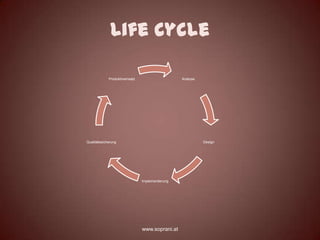

8. Life Cycle
Produktiveinsatz Analyse
Qualitätssicherung Design
Implementierung
www.soprani.at

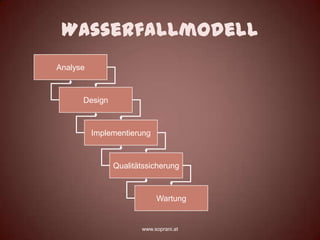

9. Wasserfallmodell
Analyse
Design
Implementierung
Qualitätssicherung
Wartung
www.soprani.at

10. V-Modell
System-
durchführbarkeits- Betrieb
Konzept
Anforderungs- Abnahmetest /
definition Einsatz
Grobentwurf Systemtest
Feinentwurf Integrationstest
Modul-
Modultest
implementierung
Zeit www.soprani.at

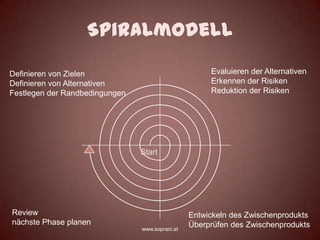

11. Spiralmodell
Definieren von Zielen Evaluieren der Alternativen
Definieren von Alternativen Erkennen der Risiken
Festlegen der Randbedingungen Reduktion der Risiken
Start
Review Entwickeln des Zwischenprodukts
nächste Phase planen Überprüfen des Zwischenprodukts
www.soprani.at

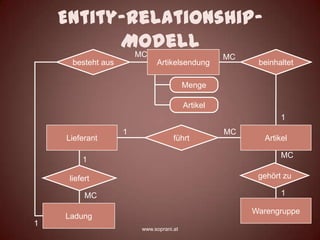

12. Entity-Relationship-
Modell
MC MC
besteht aus Artikelsendung beinhaltet
Menge
Artikel
1
1 MC
Lieferant führt Artikel
MC
1
liefert gehört zu
MC 1
Warengruppe
Ladung
1
www.soprani.at

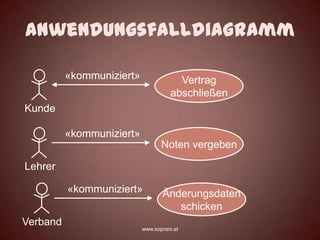

13. Anwendungsfalldiagramm
«kommuniziert» Vertrag
abschließen
Kunde
«kommuniziert»
Noten vergeben
Lehrer
«kommuniziert» Änderungsdaten
schicken
Verband
www.soprani.at

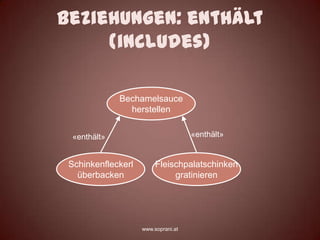

14. Beziehungen: enthält
(includes)
Bechamelsauce
herstellen
«enthält» «enthält»
Schinkenfleckerl Fleischpalatschinken
überbacken gratinieren
www.soprani.at

15. Beziehungen: erweitert
(extends), Generalisierung
Zu Klasse
zuordnen
Kind
«erweitert»
Schulreife prüfen
Kind wird
nach Schulbeginn
„vorzeitiges“
6 Jahre alt Kind
www.soprani.at

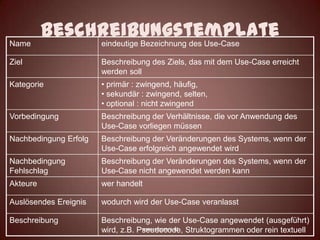

16. Beschreibungstemplate
Name eindeutige Bezeichnung des Use-Case
Ziel Beschreibung des Ziels, das mit dem Use-Case erreicht
werden soll
Kategorie • primär : zwingend, häufig,
• sekundär : zwingend, selten,
• optional : nicht zwingend
Vorbedingung Beschreibung der Verhältnisse, die vor Anwendung des
Use-Case vorliegen müssen
Nachbedingung Erfolg Beschreibung der Veränderungen des Systems, wenn der
Use-Case erfolgreich angewendet wird
Nachbedingung Beschreibung der Veränderungen des Systems, wenn der
Fehlschlag Use-Case nicht angewendet werden kann
Akteure wer handelt
Auslösendes Ereignis wodurch wird der Use-Case veranlasst
Beschreibung Beschreibung, wie der Use-Case angewendet (ausgeführt)
wird, z.B. Pseudocode, Struktogrammen oder rein textuell
www.soprani.at

17. Paketdiagramm
Paket 1 Paket 2
Paket 1
Paket 2 Paket 3
Paket 3
www.soprani.at

18. Autoverleih
Paketdiagramm:
Kommunikation
Reservierung
Verleih
Vergabe
Internet-
reservierung
Reservierung
Anfrage
Gebühren-
rechner
Fahrzeug-
pool
www.soprani.at

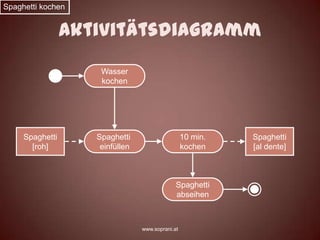

19. Spaghetti kochen
Aktivitätsdiagramm
Wasser
kochen
Spaghetti Spaghetti 10 min. Spaghetti
[roh] einfüllen kochen [al dente]
Spaghetti
abseihen
www.soprani.at

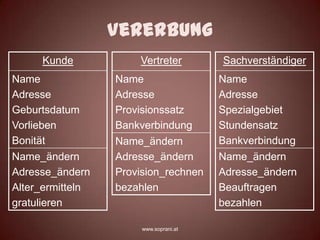

20. Vererbung
Kunde Vertreter Sachverständiger
Name Name Name
Adresse Adresse Adresse
Geburtsdatum Provisionssatz Spezialgebiet
Vorlieben Bankverbindung Stundensatz
Bonität Name_ändern Bankverbindung
Name_ändern Adresse_ändern Name_ändern
Adresse_ändern Provision_rechnen Adresse_ändern
Alter_ermitteln bezahlen Beauftragen
gratulieren bezahlen
www.soprani.at

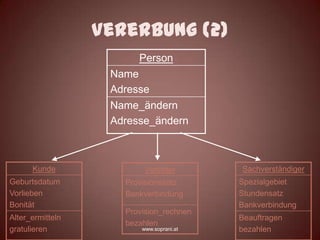

21. Vererbung (2)
Person
Name
Adresse
Name_ändern
Adresse_ändern
Kunde Vertreter Sachverständiger
Geburtsdatum Provisionssatz Spezialgebiet
Vorlieben Bankverbindung Stundensatz
Bonität Bankverbindung
Provision_rechnen
Alter_ermitteln Beauftragen
bezahlen
gratulieren www.soprani.at bezahlen

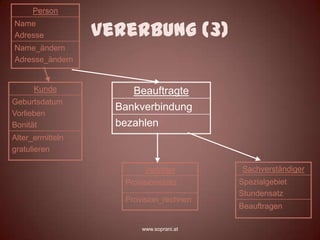

22. Person
Vererbung (3)
Name
Adresse
Name_ändern
Adresse_ändern
Kunde Beauftragte
Geburtsdatum
Bankverbindung
Vorlieben
Bonität bezahlen
Alter_ermitteln
gratulieren
Vertreter Sachverständiger
Provisionssatz Spezialgebiet
Stundensatz
Provision_rechnen
Beauftragen
www.soprani.at

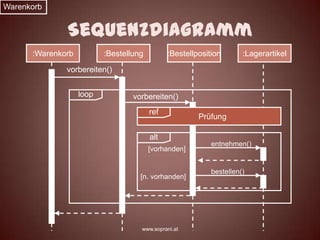

23. Warenkorb
Sequenzdiagramm
:Warenkorb :Bestellung :Bestellposition :Lagerartikel
vorbereiten()
loop vorbereiten()
ref
Prüfung
alt
entnehmen()
[vorhanden]
bestellen()
[n. vorhanden]
www.soprani.at

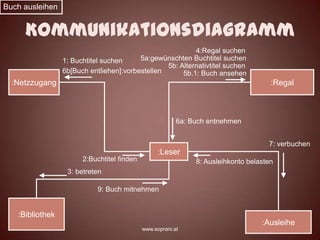

24. Buch ausleihen
Kommunikationsdiagramm
4:Regal suchen
1: Buchtitel suchen 5a:gewünschten Buchtitel suchen
5b: Alternativtitel suchen
6b[Buch entliehen]:vorbestellen 5b.1: Buch ansehen
:Netzzugang :Regal
6a: Buch entnehmen
7: verbuchen
:Leser
2:Buchtitel finden 8: Ausleihkonto belasten
3: betreten
9: Buch mitnehmen
:Bibliothek
:Ausleihe
www.soprani.at

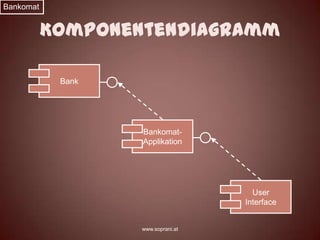

25. Bankomat
Komponentendiagramm
Bank
Bankomat-
Applikation
User
Interface
www.soprani.at

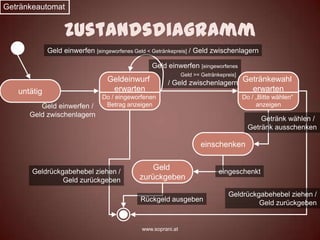

26. Getränkeautomat
Zustandsdiagramm
Geld einwerfen [eingeworfenes Geld < Getränkepreis] / Geld zwischenlagern
Geld einwerfen [eingeworfenes
Geld >= Getränkepreis]
Geldeinwurf / Geld zwischenlagern Getränkewahl
untätig erwarten erwarten
Do / eingeworfenen Do / „Bitte wählen“
Geld einwerfen / Betrag anzeigen anzeigen
Geld zwischenlagern
Getränk wählen /
Getränk ausschenken
einschenken
Geld
Geldrückgabehebel ziehen / eingeschenkt
Geld zurückgeben zurückgeben
Geldrückgabehebel ziehen /
Rückgeld ausgeben Geld zurückgeben
www.soprani.at
