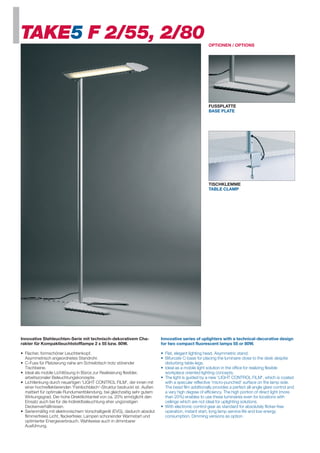

TAKE5 F 2/55, 2/80                                                                                   OPTIONEN / OPTIONS




                                                                                                     FUSSPLATTE
                                                                                                     BASE PLATE




                                                                                                     TISCHKLEMME
                                                                                                     TABLE CLAMP




Innovative Stehleuchten-Serie mit technisch-dekorativem Cha-               Innovative series of uplighters with a technical-decorative design
rakter für Kompaktleuchtstofflampe 2 x 55 bzw. 80W.                        for two compact fluorescent lamps 55 or 80W.

• Flacher, formschöner Leuchtenkopf.                                       • Flat, elegant lighting head. Asymmetric stand.
  Asymmetrisch angeordnetes Standrohr.                                     • Bifurcate C-base for placing the luminaire close to the desk despite
• C-Fuss für Platzierung nahe am Schreibtisch trotz störender                disturbing table-legs.
  Tischbeine.                                                              • Ideal as a mobile light solution in the office for realizing flexible
• Ideal als mobile Lichtlösung in Büros zur Realisierung flexibler,          workplace oriented lighting concepts.
  arbeitszonaler Beleuchtungskonzepte.                                     • The light is guided by a new 'LIGHT CONTROL FILM', which is coated
• Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit          with a specular reflective 'micro-punched' surface on the lamp side.
  einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen     The bead film additionally provides a perfect all-angle glare control and
  mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem       a very high degree of efficiency. The high portion of direct light (more
  Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den        than 20%) enables to use these luminaires even for locations with
  Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen              ceilings which are not ideal for uplighting solutions.
  Deckenverhältnissen.                                                     • With electronic control gear as standard for absolutely flicker-free
• Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut       operation, instant start, long lamp service life and low energy
  flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und        consumption. Dimming versions as option.
  optimierter Energieverbrauch. Wahlweise auch in dimmbarer
  Ausführung.
INDIREKT-STEHLEUCHTEN FÜR TC-L
FLOOR-STANDING UPLIGHTERS FOR CFL
 IP 20
                                                              Isoluxdiagramme 2x55 bzw.
 220-240V~/50-60Hz                                            2x80W TC-L
                                                              bei Raumhöhe 2,75 m
 ca. 13 kg                                                    Raumparameter Decke/Wän-
                                                              de/Boden: 80/50/20, War-
                                                              tungsfaktor = 0,8

 2 x TC-L 55W / 2G11                                          Isolux map 2x55 resp.
 (ILCOS: FSDH-55)                                             2x80W PL-L,
 2 x 4800 lm (840)                                            height of the room 2,75 m
                                                              Reflectance of
 2 x TC-L 80W / 2G11                                          ceiling/walls/floor:
 (ILCOS: FSDH-80)                                             80/50/20%, maintenance
 2 x 6000 lm (840)                                            factor = 0,8




 Design:
 Karl & Stefan Lang


 BESTELLDATEN / PRODUCT CODES
                Art.-Nr./Art.-No. Art.-Nr./Art.-No.                       Art.-Nr./Art.-No.       Art.-Nr./Art.-No.       Lichtfarbe /Light Colour
                        TAKE5F 2/55             TAKE5F 2/55               TAKE5F 2/80             TAKE5F 2/80
                        Standard                switchDIM                 Standard                switchDIM
  ohne Leuchtmittel     255.95C                 255.95Csd                 258.95C                 258.95Csd               -
  without lamp
  inkl. Leuchtmittel    255.95.1C               255.95.1Csd               258.95.1C               258.95.1Csd             840 / neutralweiß 4000K
  incl. lamp                                                                                                              CRI = 1B cool white

TECHNISCHE DATEN                                                              TECHNICAL DATA
Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt                      Light distribution symmetric, approx. 80% indirect, 20% direct light
Reflektor      LIGHT CONTROL FILM                                             Reflector          LIGHT CONTROL FILM
Betriebsgerät  elektronisch/EVG (EEI = A2) bzw. EVG digital dimmbar           Ballast            HF-electronic (EEI = A2) resp. digital HF-electronic,
               100-3% (EEI = A1)                                                                 dimmable 100-3% (EEI = A1)
Netzanschluss ca. 3 m Zuleitung H03VV-F 3G0,75 mit Schukostecker              Electrical connection approx. 3m mains lead H03VV-F 3G0,75
Leuchtenkörper aus extrudierten Aluminiumprofilen, Abschlußkappen                                c/w Schuko-plug
               aus lasergeschnittenem Aluminium, Standrohr* und               Luminaire body made of extruded aluminium profiles, end caps laser-cut
               Bodenplatte aus Stahl                                                             aluminium, stand tube* and base made of steel
Lampenabdeckung -                                                             Lamp cover         -
Schalter       Wippschalter (0-2) bzw. Multifunktions-Taster (ON/OFF          Switch             rocker switch (0-2) resp. multi-functional push button
               und DIMMEN) im Leuchtenkopf                                                       (ON/OFF, DIMMING) in the lighting head
Befestigung    C-Fuss oder Fussplatte, optional Tischklemme,                  Mounting           C-base or base plate, table clamp as option, adapters
               auf Anfrage Möbel- oder Stellwandadapter                                          for furniture or panel systems on request
Lampenlebensdauer ca. 12.000 h                                                Lamp service life approx. 12 000 h
Farbe          silbergrau RAL 9006 (andere Farben auf Anfrage)                Colour             silver grey RAL 9006 (others on request)



OPTION                                                                        OPTIONS
• Wird Lieferung mit Fussplatte statt C-Fuss gewünscht, entfällt der          • When ordering base plate instead of C-base, remove suffix „C“
  Bestellzusatz „C“ in der Art.-Nr.
                                                                                in Art-No.
• Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“          • When ordering light colour warm white 830, replace „.1“ by „.3“
  durch „.3“ in der Art.-Nr. (z.B. 255.95.3C)                                   in Art.-No. (e.g. 255.95.3C)
• Tageslichtweisse Lichtfarben auf Anfrage, z.B. daylight 860 oder 954,       • Daylight white colours on request, e.g. 860 or 954, full spectrum 955
  Vollspektrum 955 (TRUE-LIGHT oder BIOlight Vital)                             (TRUE-LIGHT or BIOlight Vital)

ERSATZLAMPEN / REPLACEMENT LAMPS
                                          Art.-Nr. Art.-No.                                                             Art.-Nr. Art.-No.
TC-L 55W / 840                            365.00                              TC-L 80W / 840                            389.00
TC-L 55W / 830                            365.30                              TC-L 80W / 830                            389.30
TAKE5 F 4/55




                                                                                                      OPTION




                                                                                                      TISCHKLEMME
                                                                                                      TABLE CLAMP




                                                                                                      MULTISENSOR
Innovative Stehleuchten-Serie mit technisch-dekorativem                    Innovative series of uplighters with a technical-decorative design
Charakter für Kompaktleuchtstofflampe 4 x 55W.                             for compact fluorescent lamps 4 x 55W.

• Flacher, formschöner Leuchtenkopf, zentrales Standrohr.                  • Flat, elegant lighting head. Central stand.
• H-Fuss, beidseitig ausgeschnitten, für Platzierung nahe an               • Double-bifurcate H-base for placing the luminaire close to a desk
  Schreibtischen oder Möbelstücken.                                          or other furniture.
• Ideal als mobile Lichtlösung in Büros zur Realisierung flexibler,        • Ideal as a mobile light solution in the office for realizing flexible
  arbeitszonaler Beleuchtungskonzepte, aber auch für die Allgemein-          workplace oriented lighting concepts, as well as for general lighting in
  beleuchtung in Foyers, Schalterhallen, Empfangsbereichen,                  foyers, waiting and reception areas, conference rooms, etc.
  Besprechungsräumen etc.                                                  • 'LIGHT CONTROL FILM', which is coated with a specular reflective
• Lichtlenkung durch 'LIGHT CONTROL FILM' - innen mit hochreflek-            'micro-punched' surface on the lamp side and frosted outside. Pro-
  tierender 'Feinlochblech'-Struktur bedruckt, außen mattiert. Optimale      vides a perfect all-angle glare control and a very high degree of effi-
  Rundumentblendung, bei gleichzeitig sehr gutem Wirkungsgrad. Der           ciency. The high portion of direct light (~ 20%) make it applicable even
  hohe Direktlichtanteil von ca. 20% ermöglicht den Einsatz auch bei für     for locations with ceilings which are not ideal for uplighting solutions.
  die Indirektbeleuchtung eher ungünstigen Deckenverhältnissen.            • With electronic control gear as standard for absolutely flicker-free
• Serienmäßig mit elektronischen Vorschaltgeräten (EVG), dadurch             operation, instant start, long lamp service life and low energy
  absolut flimmerfreies Licht, flackerfreier, Lampen schonender              consumption. Dimming versions and sensors as option.
  Warmstart und optimierter Energieverbrauch. Lieferbar auch in
  dimmbarer Ausführung und mit Sensor.
INDIREKT-STEHLEUCHTEN FÜR TC-L
FLOOR-STANDING UPLIGHTERS FOR CFL
 IP 20

 220-240V~/50-60Hz

 ca. 17 kg




 4 x TC-L 55W / 2G11
 (ILCOS: FSDH-55)
 4 x 4800 lm (840)
                              Isoluxdiagramm 4x55W TC-L
                              bei Raumhöhe 2,75 m
                              Raumparameter Decke/Wän-
                              de/Boden: 80/50/20, War-
                              tungsfaktor = 0,8

                              Isolux map 4x55W PL-L,
                              height of the room 2,75 m
                              Reflectance of
 Design:                      ceiling/walls/floor:
 Karl & Stefan Lang           80/50/20%, maintenance             Vorläufige lichttechnische Daten
                              factor = 0,8                       Preliminary photometrical data



 BESTELLDATEN / PRODUCT CODES
                Art.-Nr./Art.-No. Art.-Nr./Art.-No.                          Art.-Nr./Art.-No.        Art.-Nr./Art.-No.       Lichtfarbe /Light Colour
                         4x55W                     4x55W                     4x55W                    4x55W
                         basic (0-50-100%)         switchDIM                 multisensor              multisensor III
  ohne Leuchtmittel      254.95/2                  254.95sd                  254.95ddcp               254.95sdcp              -
  without lamp
  inkl. Leuchtmittel     254.95.1/2                254.95.1sd                254.95.1ddcp             254.95.1sdcp            840 / neutralweiß 4000K,
  incl. lamp                                                                                                                  CRI = 1B cool white

TECHNISCHE DATEN                                                                 TECHNICAL DATA
Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt                         Light distribution Symmetric, approx. 80% indirect, 20% direct light
Reflektor      LIGHT CONTROL FILM                                                Reflector          LIGHT CONTROL FILM
Betriebsgerät  elektronisch/EVG (EEI = A2) bzw. EVG digital dimmbar              Ballast            HF-electronic (EEI = A2) resp. digital HF-electronic,
               100-3% (EEI = A1)                                                                    dimmable 100-3% (EEI = A1)
Netzanschluss ca. 3 m Zuleitung H03VV-F 3G0,75 mit Schukostecker                 Electrical connection approx. 3m mains lead H03VV-F 3G0,75
Leuchtenkörper aus extrudierten Aluminiumprofilen, Abschlußkappen                                   c/w Schuko-plug
               aus lasergeschnittenem Aluminium, Standrohr* und                  Luminaire body made of extruded aluminium profiles, end caps laser-cut
               Bodenplatte aus Stahl                                                                aluminium, stand tube* and base made of steel
Lampenabdeckung -                                                                Lamp cover         -
Schalter       Wippschalter (0-2-4) bzw. Multifunktions-Taster                   Switch             rocker switch (0-2) resp. multi-functional push button
               (ON/OFF, DIMMEN, ggf. PROGRAMMIEREN) im                                              (ON/OFF, DIMMING, PROGRAM) in the lighting head
               Leuchtenkopf                                                      Mounting           H-base, table clamp as option, adapters for furniture or
Befestigung    H-Fuss, optional Tischklemme, auf Anfrage Möbel-                                     panel systems on request
               oder Stellwandadapter                                             Lamp service life approx. 12 000 h
Lampenlebensdauer ca. 12.000 h                                                   Colour             silver grey RAL 9006 (others on request)
Farbe          silbergrau RAL 9006 (andere Farben auf Anfrage)

* Für den Transport teilbar, mit integrierter Kabelführung. Zur einfachen Inbetriebnahme ist die Innenleitung mit einem Steckverbinder ausgestattet.
* Consists of two separate tubes for easier transport with integral wiring. The inner cable is equipped with a 'fast-mounting' electrical plug connector.

OPTIONEN                                                                         OPTIONS
• Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“             • When ordering light colour warm white 830, replace „.1“ by „.3“ in
  durch „.3“ in der Art.-Nr. (z.B. 254.95.3sd)                                     Art.-No. (e.g. 254.95.3sd)
• Tageslichtweisse Lichtfarben auf Anfrage, z.B. daylight 860 oder 954,          • Daylight white colours on request, e.g. 860 or 954, full spectrum 955
  Vollspektrum 955 (TRUE-LIGHT oder BIOlight Vital)
                                                                                   (TRUE-LIGHT or BIOlight Vital)
• Auf Wunsch ist auch eine Version mit schwenkbarem Leuchtenkopf                 • Optionally available with swivelling lighting head and asymmetric stand
  und asymmetrischem Standrohr analog Modell SISTRONIC 4/55 FS                     analogous to SISTRONIC 4/55 FS
  möglich.


ERSATZLAMPEN / REPLACEMENT LAMPS
                                             Art.-Nr. Art.-No.
TC-L 55W / 840                               365.00
TC-L 55W / 830                               365.30
TAKE5 P 2/54, 2/80


                                                                                                Beispiele für Systemlösungen
                                                                                                Examples for System luminaires




                                                                                                Gruppenbüro / Group office
                                                                                                3 Modulleuchten in Möbel orientierter sternförmiger Anordnung
                                                                                                3 modular luminaires in a furniture oriented star-shaped layout
Innovative Pendelleuchten-Serie
für T5-Leuchtstofflampen 2 x 54 bzw. 80 W.

• Superflacher Leuchtenkörper, abgehängt an filigranen Stahlseilen.
• Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit
  einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen
  mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem
  Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den
  Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen
  Deckenverhältnissen.
• Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut
  flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und
  optimierter Energieverbrauch. Dimm-EVG's auf Wunsch.
  Einsatzgebiete:
• Direkt/indirekte Allgemeinbeleuchtung in Büros, Fluren, Patienten- und
  Seniorenzimmern, Warte- und Empfangsbereichen,
  Aufenthaltsräumen, Konferenzzimmern etc.
• Arbeitsplatz orientierte Lichtlösung z.B. für Schreibtische, CAD, Home                        Zahnarztpraxis / Dental surgery
                                                                                                3 Modulleuchten in U-Form mit L-Verbindern
  Office, Sprechzimmer, Theken usw.                                                             3 modular luminaires in a U-arrangemant with L-connectors

Innovative suspended uplighter
for T5 fluorescent lamps 2 x 54 resp. 80 W.
                                                                              • With electronic control gear as standard for absolutely flicker-free
• Extemely flat luminaire body, suspended with nearly unvisible                 operation, instant start, long lamp service life and low energy
  steel cables.                                                                 consumption. Dimmable versions as option.
• The light is guided by a new 'LIGHT CONTROL FILM', which is coated            Applications:
  with a specular reflective 'micro-punched' surface on the lamp side.        • Direct/Indirect general lighting in offices, corridors, rooms for patients
  The bead film additionally provides a perfect all-angle glare control and     in clinics, geriatric or nursing homes, waiting and reception areas, day
  a very high degree of efficiency. The high portion of direct light (more      or conference rooms, etc.
  than 20%) enables to use these luminaires even for locations with           • Workplace-oriented light solutions, e.g. for office tables, CAD, home
  ceilings which are not ideal for uplighting solutions.                        office, surgeries, counters, etc.
 BESTELLDATEN / PRODUCT CODES
             Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Lichtfarbe /Light Colour
                        TAKE5P 2/54        TAKE5P 2/80         DIM 1-10V          Digital DIM DSI      Digital DIM DALI
                        Standard           Standard            Multilamp*                              Multilamp*
  ohne Leuchtmittel     505.95             508.95              ...d               ...sd                ...dd                  -
  without lamp
  inkl. Leuchtmittel    505.95.1           508.95.1            ...d               ...sd                ...dd                  840 / neutralweiß 4000K,
  incl. lamp                                                                                                                  CRI = 1B cool white

       *Multilamp      505: 2/28 & 2/54*          Vorteil: Leuchten sind bei Raumnutzungsänderungen durch einfachen Lampenwechsel anpaßbar
                       508: 2/35 & 2/49 & 2/80*   Advantage: Luminaires can be adopted to different room using by a simple change of the lamps
INFO




       Digital DIM     Leicht zu realisierende Lichtregelung ohne zusätzliche Steuerkomponenten: Dimmen einfach per handelsüblichem Taster
INDIREKT-PENDELLEUCHTEN FÜR LEUCHTSTOFFLAMPEN T5
SUSPENDED UPLIGHTERS FOR FLUORESCENT LAMPS T5
 IP 20
                                                                                          Isoluxdiagramm 2x54 bzw.
 220-240V~/50-60Hz                                                                        2x80W T5
                                                                                          bei Raumhöhe 2,75 m
 ca. 5 - 6 kg                                                                             0,75 m abgependelt
                                                                                          Raumparameter
                                                                                          Decke/Wände/Boden: 80/50/20,
 2 x T5 (T16) 54W / G5                                                                    Wartungsfaktor = 0,8
 (ILCOS: FDH-54)
 2 x 5000* lm (840)                                                                       Isolux map 2x54 resp. 80W T5,
                                                                                          height of the room 2,75 m
 2 x T5 (T16) 80W / G5                                                                    0,75 m suspended
 (ILCOS: FDH-80)                                                                          Reflectance of ceiling/walls/floor:
 2 x 7000* lm (840)                                                                       80/50/20%, maintenance factor
                                                                                          = 0,8
 * bei optimaler Betriebstemperatur
 von 35° C in der Leuchte - Stan-
 dardwert siehe unten
 * @ 35° C optimum operating
 temperature in the luminaire -
 standard value s refer below

 Design:
 Karl und Stefan Lang



TECHNISCHE DATEN                                                          TECHNICAL DATA
Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt                  Light distribution symmetric, approx. 80% indirect, 20% direct light
Reflektor      LIGHT CONTROL FILM                                         Reflector          LIGHT CONTROL FILM
Betriebsgeräte elektronisch/EVG (EEI = A2) bzw. 100-1% dimmbare           Ballasts           HF-electronic (EEI = A2) resp. 100-1% dimmable HF-
               EVG's auf Wunsch (EEI = A1) / siehe unten                                     electronic (EEI = A1) / refer to product codes
Netzanschluss über Lüsterklemmen im Baldachin - ca. 1 m transparent       Electrical         with terminals in the canopy - c/w approx. 1 m
               isolierte Zuleitung 3 x 0,75 mm2 und 2 transparente        connection         cable 3 x 0,75 mm2 with transparent insulation, and 2
               Kabelclipse im Lieferumfang                                                   transparent cable stays
Leuchtenkörper aus extrudierten, selbsttragenden Aluminiumprofilen,       Luminaire body made of extruded, self-supporting aluminium profiles,
               Abschlußkappen aus lasergeschnittenem Aluminium                               end caps laser-cut aluminium
Lampenabdeckung -                                                         Lamp cover         -
Schalter       ohne (gebäudeseitig)                                       Switch             without (switching on the building side)
Aufhängung     montagefreundliche Y-Abpendelung durch zwei filigrane      Suspension         grip-lock “Y”-cable glider with self-locking steel cable
               Stahlseile, beliebig höhenverstellbar durch selbst-                           suspension devices offering instant and precise height
               arretierende Schnellverschlüsse, chrom                                        adjustability, while reducing installation time.
Montage        1 x Baldachin 'Konus' silber mit integrierter                                 Chromium plated locks.
               Kabelführung, 1 x Deckenhalter 'Kegel / klein', chrom      Mounting           1 x canopy 'cone' silver with integral lead-in, 1 x ceiling
Lampenlebensdauer ca. 20.000 h                                                               mounting device 'mini-cone', chrome
Farbe          silbergrau RAL 9006 (andere Farben auf Anfrage)            Lamp service life approx. 20 000 h
                                                                          Colour             silver grey RAL 9006 (others on request)

OPTIONEN                                                                  OPTIONS
Sonderschaltungen                                                         Special switching versions
• Auch mit eingebautem Lichtsensor oder Multisensor lieferbar             • Also available with built-in light sensor or multi-sensor
  (siehe auch Seite 22)                                                     (pls. refer also to page 22)
• Integrierter Schalter auf der Leuchtenunterseite                        • Integral switch ON/OFF on the bottom side of the luminaire
Sonderaufhängungen                                                        • Special suspensions
• Längere Stahlseil-Abpendelung und Zuleitung                             • Longer steel cable suspension and mains lead
• Aufhängung mit 2 x Deckenbefestigung 'Kegel klein' ohne Baldachin       • For mounting at suspended ceilings we can equip with 2 x device
  z.B. für Zwischendeckenmontage                                            'mini-cone' w/o canopy
• Zusätzliche Deckenbefestigung 'Kegel klein' + längere Anschlußleitung   • Additional device 'mini-cone' + longer mains lead, if required for
  bei versetztem Deckenauslaß                                               staggered cable outlet at the ceiling
• Module für Lichtbandanordnung oder Systemverbinder                      • Modules for linear mounting or system connectors (e.g. L-angel 90°)
  (z.B. L-Winkel 90°, Stern) inkl. Durchverdrahtung auf Anfrage             c/w throughwiring on request
Sonderbestückungen und -lichtfarben                                       Special lamp versions and light colours
• 2 x 28W (L = 1190), 2 x 35W oder 2 x 49W (L = 1490 mm) mit              • 2 x 28W (L = 1190), 2 x 35W or 2 x 49W (L = 1490 mm) with standard
  Standard- oder Multilamp-EVG                                              or multilamp HF-ballast
• Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“      • When ordering light colour warm white 830, replace „.1“ by „.3“ in
  durch „.3“ in der Art.-Nr. (z.B. 505.95.3)                                Art.-No. (e.g. 505.95.3)
• Tageslichtweisse Lichtfarben auf Anfrage, z.B. Daylight 860 oder 865,   • Daylight white colours on request, e.g. 860 or 865, full spectrum
  Vollspektrum natural daylight 955/960                                     natural daylight 955/960 (TRUE-LIGHT, BIOlight, BIO Vital)
  (TRUE-LIGHT, BIOlight, BIO Vital)

ERSATZLAMPEN / REPLACEMENT LAMPS                                          ZUBEHÖR / ACCESSORIES
                                          Art.-Nr. Art.-No.                                                                 Art.-Nr. Art.-No.
T5 54W / 830 (1B, 3000K, 4450 lm)         383.54.830                      Baldachin 'Konus', einzeln
T5 54W / 840 (1B, 4000K, 4450 lm)         383.54.840                      Canopy 'cone', separately                                  050.95
T5 54W / 960 (1A, 6000K, 3400 lm)         383.54.960
T5 80W / 830 (1B, 3000K, 6150 lm)         383.80.830                      Deckenhalter 'Kegel klein', einzeln
T5 80W / 840 (1B, 4000K, 6150 lm)         383.80.840                      Ceiling mounting device 'mini cone', separately            051.00
T5 80W / 960 (1A, 6000K, 4700 lm)         383.80.960
TAKE5 WD 2/55




Innovative Wandleuchte mit technisch-dekorativem Charakter                 Innovative wall mounted uplighter with a technical-decorative
für Kompaktleuchtstofflampe 2 x 55 W                                        design for two compact fluorescent lamps 55 W

• Superflacher Leuchtenkörper, eleganter Wandausleger.                     • Extemely flat luminaire body, elegant wall mounting arm.
• Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit        • The light is guided by a new 'LIGHT CONTROL FILM', which is coated
  einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen     with a specular reflective 'micro-punched' surface on the lamp side.
  mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem       The bead film additionally provides a perfect all-angle glare control and
  Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den        a very high degree of efficiency. The high portion of direct light (more
  Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen              than 20%) enables to use these luminaires even for locations with
  Deckenverhältnissen.                                                       ceilings which are not ideal for uplighting solutions.
• Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut     • With electronic control gear as standard for absolutely flicker-free
  flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und        operation, instant start, long lamp service life and low energy
  optimierter Energieverbrauch. Dimm-EVG's auf Wunsch.                       consumption. Dimmable versions as option.

Einsatzgebiete:                                                            Applications:
• Direkt/indirekte Allgemein- oder Randzonenbeleuchtung in Büros,          • For direct/indirect general lighting or for additional lighting of the
  Fluren, Patienten- und Seniorenzimmern, Sprechzimmern, Warte- und          boundary zone in offices, corridors, rooms for patients in clinics, in
  Empfangsbereichen, Aufenthaltsräumen, Konferenzzimmern etc.                geriatric or nursing homes, surgeries waiting and reception areas, day
• Bett orientierte Beleuchtung in Patienten- und Seniorenzimmern.            or conference rooms, etc.
                                                                           • Bed oriented lighting in patient rooms, geriatric and nursing homes.




             Batz – Leuchtsysteme
             Licht- + Lupen- + Arbeitsplatzsysteme
             Neisseweg 16                             D-86420 Diedorf
             Tel. 0821/48691-27                       Fax 0821/48691-24
             E-Mail: Batz.electronic@t-online.de      www.Lupenleuchtsysteme.de

Weitere ähnliche Inhalte

Was ist angesagt?

Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau
Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen EinbauWing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau
Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau
TEKADOOR GmbH

Simon Lighting Lichtpunkte - Long Line #
Simon Lighting Lichtpunkte - Long Line #Simon Lighting Lichtpunkte - Long Line #
Simon Lighting Lichtpunkte - Long Line #
Mktlighting

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO
Hifi RESTEK

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler
Hifi RESTEK

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker
Hifi RESTEK

Notbeleuchtung Normenänderungen 2015
Notbeleuchtung Normenänderungen 2015Notbeleuchtung Normenänderungen 2015
Notbeleuchtung Normenänderungen 2015
Lea-María Louzada


Was ist angesagt? (6)

Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau
Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen EinbauWing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau
Wing-R EC & Wing-G EC - Design-Luftschleier für vertikalen Einbau

Simon Lighting Lichtpunkte - Long Line #
Simon Lighting Lichtpunkte - Long Line #Simon Lighting Lichtpunkte - Long Line #
Simon Lighting Lichtpunkte - Long Line #

Bedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGOBedienungsanleitung RESTEK ERGO
Bedienungsanleitung RESTEK ERGO

Bedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-SpielerBedienungsanleitung RESTEK EPOS CD-Spieler
Bedienungsanleitung RESTEK EPOS CD-Spieler

Bedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT EndverstärkerBedienungsanleitung RESTEK EXTRACT Endverstärker
Bedienungsanleitung RESTEK EXTRACT Endverstärker

Notbeleuchtung Normenänderungen 2015
Notbeleuchtung Normenänderungen 2015Notbeleuchtung Normenänderungen 2015
Notbeleuchtung Normenänderungen 2015


Andere mochten auch (7)

Lupenleuchtsysteme Batz Leuchtsysteme
Lupenleuchtsysteme Batz LeuchtsystemeLupenleuchtsysteme Batz Leuchtsysteme
Lupenleuchtsysteme Batz Leuchtsysteme

Universalleuchte Sistronic Plus Batz Leuchtsysteme
Universalleuchte Sistronic Plus Batz LeuchtsystemeUniversalleuchte Sistronic Plus Batz Leuchtsysteme
Universalleuchte Sistronic Plus Batz Leuchtsysteme

Maschinen Schutzrohrleuchten Sistronic T70 Batz Leuchtsysteme
Maschinen Schutzrohrleuchten Sistronic T70 Batz LeuchtsystemeMaschinen Schutzrohrleuchten Sistronic T70 Batz Leuchtsysteme
Maschinen Schutzrohrleuchten Sistronic T70 Batz Leuchtsysteme

Lupenleuchten IndustrieausfüHrung Batz Leuchtsysteme
Lupenleuchten IndustrieausfüHrung Batz LeuchtsystemeLupenleuchten IndustrieausfüHrung Batz Leuchtsysteme
Lupenleuchten IndustrieausfüHrung Batz Leuchtsysteme

Led Flex3 Batz Leuchtsysteme
Led Flex3 Batz LeuchtsystemeLed Flex3 Batz Leuchtsysteme
Led Flex3 Batz Leuchtsysteme

Batztronic Sehbehindertenleuchte 80 W
Batztronic Sehbehindertenleuchte 80 WBatztronic Sehbehindertenleuchte 80 W
Batztronic Sehbehindertenleuchte 80 W

Led Flexarmleuchte Batz Leuchtsysteme
Led Flexarmleuchte Batz LeuchtsystemeLed Flexarmleuchte Batz Leuchtsysteme
Led Flexarmleuchte Batz Leuchtsysteme


Ähnlich wie Take5 Batz Leuchtsysteme

Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007
Batz -Leuchtsysteme & Handels GmbH

Business Lighting - Baulmann
Business Lighting - BaulmannBusiness Lighting - Baulmann
Business Lighting - Baulmann
David Aloi

Philips - LED in der Praxis
Philips - LED in der PraxisPhilips - LED in der Praxis
Philips - LED in der Praxisineltec 2011

Revolum T5 Energiesparröhre - Präsentation
Revolum T5 Energiesparröhre - PräsentationRevolum T5 Energiesparröhre - Präsentation
Revolum T5 Energiesparröhre - Präsentation
REVOLUM

Evalight cut sheets
Evalight cut sheetsEvalight cut sheets
Evalight cut sheets
evalite

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter
jutta Hertel

PV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-InverterPV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-Inverter
jutta Hertel

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter
jutta Hertel

Jak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowaJak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowaskleporac

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter
jutta Hertel

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY
Christoph Huetten

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter
jutta Hertel

Simon Lighting Lichtpunkte - Linet
 Simon Lighting Lichtpunkte - Linet Simon Lighting Lichtpunkte - Linet
Simon Lighting Lichtpunkte - Linet
Mktlighting

PV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-InverterPV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-Inverter
jutta Hertel

Simon Lighting Lichtpunkte - Link
 Simon Lighting Lichtpunkte - Link Simon Lighting Lichtpunkte - Link
Simon Lighting Lichtpunkte - Link
Mktlighting


Ähnlich wie Take5 Batz Leuchtsysteme (20)

Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007

Sistronic T70 Led Batz Leuchtsysteme
Sistronic T70 Led Batz LeuchtsystemeSistronic T70 Led Batz Leuchtsysteme
Sistronic T70 Led Batz Leuchtsysteme

Business Lighting - Baulmann
Business Lighting - BaulmannBusiness Lighting - Baulmann
Business Lighting - Baulmann

Batztronic 80 Batz Leuchtsysteme
Batztronic 80 Batz LeuchtsystemeBatztronic 80 Batz Leuchtsysteme
Batztronic 80 Batz Leuchtsysteme

Batz Leuchtsysteme Batztronic Trl 22 Dvi
Batz Leuchtsysteme Batztronic Trl 22 DviBatz Leuchtsysteme Batztronic Trl 22 Dvi
Batz Leuchtsysteme Batztronic Trl 22 Dvi

Batz Leuchtsysteme Batztronic Plus L220
Batz Leuchtsysteme Batztronic Plus L220Batz Leuchtsysteme Batztronic Plus L220
Batz Leuchtsysteme Batztronic Plus L220

Philips - LED in der Praxis
Philips - LED in der PraxisPhilips - LED in der Praxis
Philips - LED in der Praxis

Revolum T5 Energiesparröhre - Präsentation
Revolum T5 Energiesparröhre - PräsentationRevolum T5 Energiesparröhre - Präsentation
Revolum T5 Energiesparröhre - Präsentation

Evalight cut sheets
Evalight cut sheetsEvalight cut sheets
Evalight cut sheets

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter

PV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-InverterPV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-Inverter

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter

Jak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowaJak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowa

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY

PV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV InverterPV-Wechselrichter / PV Inverter
PV-Wechselrichter / PV Inverter

Spezialleuchte Sistronic Proof Batz Leuchtsysteme
Spezialleuchte Sistronic Proof Batz LeuchtsystemeSpezialleuchte Sistronic Proof Batz Leuchtsysteme
Spezialleuchte Sistronic Proof Batz Leuchtsysteme

Simon Lighting Lichtpunkte - Linet
 Simon Lighting Lichtpunkte - Linet Simon Lighting Lichtpunkte - Linet
Simon Lighting Lichtpunkte - Linet

PV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-InverterPV-Wechselrichter / PV-Inverter
PV-Wechselrichter / PV-Inverter

Simon Lighting Lichtpunkte - Link
 Simon Lighting Lichtpunkte - Link Simon Lighting Lichtpunkte - Link
Simon Lighting Lichtpunkte - Link


Take5 Batz Leuchtsysteme

  • 1. TAKE5 F 2/55, 2/80 OPTIONEN / OPTIONS FUSSPLATTE BASE PLATE TISCHKLEMME TABLE CLAMP Innovative Stehleuchten-Serie mit technisch-dekorativem Cha- Innovative series of uplighters with a technical-decorative design rakter für Kompaktleuchtstofflampe 2 x 55 bzw. 80W. for two compact fluorescent lamps 55 or 80W. • Flacher, formschöner Leuchtenkopf. • Flat, elegant lighting head. Asymmetric stand. Asymmetrisch angeordnetes Standrohr. • Bifurcate C-base for placing the luminaire close to the desk despite • C-Fuss für Platzierung nahe am Schreibtisch trotz störender disturbing table-legs. Tischbeine. • Ideal as a mobile light solution in the office for realizing flexible • Ideal als mobile Lichtlösung in Büros zur Realisierung flexibler, workplace oriented lighting concepts. arbeitszonaler Beleuchtungskonzepte. • The light is guided by a new 'LIGHT CONTROL FILM', which is coated • Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit with a specular reflective 'micro-punched' surface on the lamp side. einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen The bead film additionally provides a perfect all-angle glare control and mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem a very high degree of efficiency. The high portion of direct light (more Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den than 20%) enables to use these luminaires even for locations with Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen ceilings which are not ideal for uplighting solutions. Deckenverhältnissen. • With electronic control gear as standard for absolutely flicker-free • Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut operation, instant start, long lamp service life and low energy flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und consumption. Dimming versions as option. optimierter Energieverbrauch. Wahlweise auch in dimmbarer Ausführung.
  • 2. INDIREKT-STEHLEUCHTEN FÜR TC-L FLOOR-STANDING UPLIGHTERS FOR CFL IP 20 Isoluxdiagramme 2x55 bzw. 220-240V~/50-60Hz 2x80W TC-L bei Raumhöhe 2,75 m ca. 13 kg Raumparameter Decke/Wän- de/Boden: 80/50/20, War- tungsfaktor = 0,8 2 x TC-L 55W / 2G11 Isolux map 2x55 resp. (ILCOS: FSDH-55) 2x80W PL-L, 2 x 4800 lm (840) height of the room 2,75 m Reflectance of 2 x TC-L 80W / 2G11 ceiling/walls/floor: (ILCOS: FSDH-80) 80/50/20%, maintenance 2 x 6000 lm (840) factor = 0,8 Design: Karl & Stefan Lang BESTELLDATEN / PRODUCT CODES Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Lichtfarbe /Light Colour TAKE5F 2/55 TAKE5F 2/55 TAKE5F 2/80 TAKE5F 2/80 Standard switchDIM Standard switchDIM ohne Leuchtmittel 255.95C 255.95Csd 258.95C 258.95Csd - without lamp inkl. Leuchtmittel 255.95.1C 255.95.1Csd 258.95.1C 258.95.1Csd 840 / neutralweiß 4000K incl. lamp CRI = 1B cool white TECHNISCHE DATEN TECHNICAL DATA Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt Light distribution symmetric, approx. 80% indirect, 20% direct light Reflektor LIGHT CONTROL FILM Reflector LIGHT CONTROL FILM Betriebsgerät elektronisch/EVG (EEI = A2) bzw. EVG digital dimmbar Ballast HF-electronic (EEI = A2) resp. digital HF-electronic, 100-3% (EEI = A1) dimmable 100-3% (EEI = A1) Netzanschluss ca. 3 m Zuleitung H03VV-F 3G0,75 mit Schukostecker Electrical connection approx. 3m mains lead H03VV-F 3G0,75 Leuchtenkörper aus extrudierten Aluminiumprofilen, Abschlußkappen c/w Schuko-plug aus lasergeschnittenem Aluminium, Standrohr* und Luminaire body made of extruded aluminium profiles, end caps laser-cut Bodenplatte aus Stahl aluminium, stand tube* and base made of steel Lampenabdeckung - Lamp cover - Schalter Wippschalter (0-2) bzw. Multifunktions-Taster (ON/OFF Switch rocker switch (0-2) resp. multi-functional push button und DIMMEN) im Leuchtenkopf (ON/OFF, DIMMING) in the lighting head Befestigung C-Fuss oder Fussplatte, optional Tischklemme, Mounting C-base or base plate, table clamp as option, adapters auf Anfrage Möbel- oder Stellwandadapter for furniture or panel systems on request Lampenlebensdauer ca. 12.000 h Lamp service life approx. 12 000 h Farbe silbergrau RAL 9006 (andere Farben auf Anfrage) Colour silver grey RAL 9006 (others on request) OPTION OPTIONS • Wird Lieferung mit Fussplatte statt C-Fuss gewünscht, entfällt der • When ordering base plate instead of C-base, remove suffix „C“ Bestellzusatz „C“ in der Art.-Nr. in Art-No. • Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“ • When ordering light colour warm white 830, replace „.1“ by „.3“ durch „.3“ in der Art.-Nr. (z.B. 255.95.3C) in Art.-No. (e.g. 255.95.3C) • Tageslichtweisse Lichtfarben auf Anfrage, z.B. daylight 860 oder 954, • Daylight white colours on request, e.g. 860 or 954, full spectrum 955 Vollspektrum 955 (TRUE-LIGHT oder BIOlight Vital) (TRUE-LIGHT or BIOlight Vital) ERSATZLAMPEN / REPLACEMENT LAMPS Art.-Nr. Art.-No. Art.-Nr. Art.-No. TC-L 55W / 840 365.00 TC-L 80W / 840 389.00 TC-L 55W / 830 365.30 TC-L 80W / 830 389.30
  • 3. TAKE5 F 4/55 OPTION TISCHKLEMME TABLE CLAMP MULTISENSOR Innovative Stehleuchten-Serie mit technisch-dekorativem Innovative series of uplighters with a technical-decorative design Charakter für Kompaktleuchtstofflampe 4 x 55W. for compact fluorescent lamps 4 x 55W. • Flacher, formschöner Leuchtenkopf, zentrales Standrohr. • Flat, elegant lighting head. Central stand. • H-Fuss, beidseitig ausgeschnitten, für Platzierung nahe an • Double-bifurcate H-base for placing the luminaire close to a desk Schreibtischen oder Möbelstücken. or other furniture. • Ideal als mobile Lichtlösung in Büros zur Realisierung flexibler, • Ideal as a mobile light solution in the office for realizing flexible arbeitszonaler Beleuchtungskonzepte, aber auch für die Allgemein- workplace oriented lighting concepts, as well as for general lighting in beleuchtung in Foyers, Schalterhallen, Empfangsbereichen, foyers, waiting and reception areas, conference rooms, etc. Besprechungsräumen etc. • 'LIGHT CONTROL FILM', which is coated with a specular reflective • Lichtlenkung durch 'LIGHT CONTROL FILM' - innen mit hochreflek- 'micro-punched' surface on the lamp side and frosted outside. Pro- tierender 'Feinlochblech'-Struktur bedruckt, außen mattiert. Optimale vides a perfect all-angle glare control and a very high degree of effi- Rundumentblendung, bei gleichzeitig sehr gutem Wirkungsgrad. Der ciency. The high portion of direct light (~ 20%) make it applicable even hohe Direktlichtanteil von ca. 20% ermöglicht den Einsatz auch bei für for locations with ceilings which are not ideal for uplighting solutions. die Indirektbeleuchtung eher ungünstigen Deckenverhältnissen. • With electronic control gear as standard for absolutely flicker-free • Serienmäßig mit elektronischen Vorschaltgeräten (EVG), dadurch operation, instant start, long lamp service life and low energy absolut flimmerfreies Licht, flackerfreier, Lampen schonender consumption. Dimming versions and sensors as option. Warmstart und optimierter Energieverbrauch. Lieferbar auch in dimmbarer Ausführung und mit Sensor.
  • 4. INDIREKT-STEHLEUCHTEN FÜR TC-L FLOOR-STANDING UPLIGHTERS FOR CFL IP 20 220-240V~/50-60Hz ca. 17 kg 4 x TC-L 55W / 2G11 (ILCOS: FSDH-55) 4 x 4800 lm (840) Isoluxdiagramm 4x55W TC-L bei Raumhöhe 2,75 m Raumparameter Decke/Wän- de/Boden: 80/50/20, War- tungsfaktor = 0,8 Isolux map 4x55W PL-L, height of the room 2,75 m Reflectance of Design: ceiling/walls/floor: Karl & Stefan Lang 80/50/20%, maintenance Vorläufige lichttechnische Daten factor = 0,8 Preliminary photometrical data BESTELLDATEN / PRODUCT CODES Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Lichtfarbe /Light Colour 4x55W 4x55W 4x55W 4x55W basic (0-50-100%) switchDIM multisensor multisensor III ohne Leuchtmittel 254.95/2 254.95sd 254.95ddcp 254.95sdcp - without lamp inkl. Leuchtmittel 254.95.1/2 254.95.1sd 254.95.1ddcp 254.95.1sdcp 840 / neutralweiß 4000K, incl. lamp CRI = 1B cool white TECHNISCHE DATEN TECHNICAL DATA Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt Light distribution Symmetric, approx. 80% indirect, 20% direct light Reflektor LIGHT CONTROL FILM Reflector LIGHT CONTROL FILM Betriebsgerät elektronisch/EVG (EEI = A2) bzw. EVG digital dimmbar Ballast HF-electronic (EEI = A2) resp. digital HF-electronic, 100-3% (EEI = A1) dimmable 100-3% (EEI = A1) Netzanschluss ca. 3 m Zuleitung H03VV-F 3G0,75 mit Schukostecker Electrical connection approx. 3m mains lead H03VV-F 3G0,75 Leuchtenkörper aus extrudierten Aluminiumprofilen, Abschlußkappen c/w Schuko-plug aus lasergeschnittenem Aluminium, Standrohr* und Luminaire body made of extruded aluminium profiles, end caps laser-cut Bodenplatte aus Stahl aluminium, stand tube* and base made of steel Lampenabdeckung - Lamp cover - Schalter Wippschalter (0-2-4) bzw. Multifunktions-Taster Switch rocker switch (0-2) resp. multi-functional push button (ON/OFF, DIMMEN, ggf. PROGRAMMIEREN) im (ON/OFF, DIMMING, PROGRAM) in the lighting head Leuchtenkopf Mounting H-base, table clamp as option, adapters for furniture or Befestigung H-Fuss, optional Tischklemme, auf Anfrage Möbel- panel systems on request oder Stellwandadapter Lamp service life approx. 12 000 h Lampenlebensdauer ca. 12.000 h Colour silver grey RAL 9006 (others on request) Farbe silbergrau RAL 9006 (andere Farben auf Anfrage) * Für den Transport teilbar, mit integrierter Kabelführung. Zur einfachen Inbetriebnahme ist die Innenleitung mit einem Steckverbinder ausgestattet. * Consists of two separate tubes for easier transport with integral wiring. The inner cable is equipped with a 'fast-mounting' electrical plug connector. OPTIONEN OPTIONS • Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“ • When ordering light colour warm white 830, replace „.1“ by „.3“ in durch „.3“ in der Art.-Nr. (z.B. 254.95.3sd) Art.-No. (e.g. 254.95.3sd) • Tageslichtweisse Lichtfarben auf Anfrage, z.B. daylight 860 oder 954, • Daylight white colours on request, e.g. 860 or 954, full spectrum 955 Vollspektrum 955 (TRUE-LIGHT oder BIOlight Vital) (TRUE-LIGHT or BIOlight Vital) • Auf Wunsch ist auch eine Version mit schwenkbarem Leuchtenkopf • Optionally available with swivelling lighting head and asymmetric stand und asymmetrischem Standrohr analog Modell SISTRONIC 4/55 FS analogous to SISTRONIC 4/55 FS möglich. ERSATZLAMPEN / REPLACEMENT LAMPS Art.-Nr. Art.-No. TC-L 55W / 840 365.00 TC-L 55W / 830 365.30
  • 5. TAKE5 P 2/54, 2/80 Beispiele für Systemlösungen Examples for System luminaires Gruppenbüro / Group office 3 Modulleuchten in Möbel orientierter sternförmiger Anordnung 3 modular luminaires in a furniture oriented star-shaped layout Innovative Pendelleuchten-Serie für T5-Leuchtstofflampen 2 x 54 bzw. 80 W. • Superflacher Leuchtenkörper, abgehängt an filigranen Stahlseilen. • Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen Deckenverhältnissen. • Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und optimierter Energieverbrauch. Dimm-EVG's auf Wunsch. Einsatzgebiete: • Direkt/indirekte Allgemeinbeleuchtung in Büros, Fluren, Patienten- und Seniorenzimmern, Warte- und Empfangsbereichen, Aufenthaltsräumen, Konferenzzimmern etc. • Arbeitsplatz orientierte Lichtlösung z.B. für Schreibtische, CAD, Home Zahnarztpraxis / Dental surgery 3 Modulleuchten in U-Form mit L-Verbindern Office, Sprechzimmer, Theken usw. 3 modular luminaires in a U-arrangemant with L-connectors Innovative suspended uplighter for T5 fluorescent lamps 2 x 54 resp. 80 W. • With electronic control gear as standard for absolutely flicker-free • Extemely flat luminaire body, suspended with nearly unvisible operation, instant start, long lamp service life and low energy steel cables. consumption. Dimmable versions as option. • The light is guided by a new 'LIGHT CONTROL FILM', which is coated Applications: with a specular reflective 'micro-punched' surface on the lamp side. • Direct/Indirect general lighting in offices, corridors, rooms for patients The bead film additionally provides a perfect all-angle glare control and in clinics, geriatric or nursing homes, waiting and reception areas, day a very high degree of efficiency. The high portion of direct light (more or conference rooms, etc. than 20%) enables to use these luminaires even for locations with • Workplace-oriented light solutions, e.g. for office tables, CAD, home ceilings which are not ideal for uplighting solutions. office, surgeries, counters, etc. BESTELLDATEN / PRODUCT CODES Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Art.-Nr./Art.-No. Lichtfarbe /Light Colour TAKE5P 2/54 TAKE5P 2/80 DIM 1-10V Digital DIM DSI Digital DIM DALI Standard Standard Multilamp* Multilamp* ohne Leuchtmittel 505.95 508.95 ...d ...sd ...dd - without lamp inkl. Leuchtmittel 505.95.1 508.95.1 ...d ...sd ...dd 840 / neutralweiß 4000K, incl. lamp CRI = 1B cool white *Multilamp 505: 2/28 & 2/54* Vorteil: Leuchten sind bei Raumnutzungsänderungen durch einfachen Lampenwechsel anpaßbar 508: 2/35 & 2/49 & 2/80* Advantage: Luminaires can be adopted to different room using by a simple change of the lamps INFO Digital DIM Leicht zu realisierende Lichtregelung ohne zusätzliche Steuerkomponenten: Dimmen einfach per handelsüblichem Taster
  • 6. INDIREKT-PENDELLEUCHTEN FÜR LEUCHTSTOFFLAMPEN T5 SUSPENDED UPLIGHTERS FOR FLUORESCENT LAMPS T5 IP 20 Isoluxdiagramm 2x54 bzw. 220-240V~/50-60Hz 2x80W T5 bei Raumhöhe 2,75 m ca. 5 - 6 kg 0,75 m abgependelt Raumparameter Decke/Wände/Boden: 80/50/20, 2 x T5 (T16) 54W / G5 Wartungsfaktor = 0,8 (ILCOS: FDH-54) 2 x 5000* lm (840) Isolux map 2x54 resp. 80W T5, height of the room 2,75 m 2 x T5 (T16) 80W / G5 0,75 m suspended (ILCOS: FDH-80) Reflectance of ceiling/walls/floor: 2 x 7000* lm (840) 80/50/20%, maintenance factor = 0,8 * bei optimaler Betriebstemperatur von 35° C in der Leuchte - Stan- dardwert siehe unten * @ 35° C optimum operating temperature in the luminaire - standard value s refer below Design: Karl und Stefan Lang TECHNISCHE DATEN TECHNICAL DATA Lichtverteilungsymmetrisch, ca. 80% indirekt, 20% direkt Light distribution symmetric, approx. 80% indirect, 20% direct light Reflektor LIGHT CONTROL FILM Reflector LIGHT CONTROL FILM Betriebsgeräte elektronisch/EVG (EEI = A2) bzw. 100-1% dimmbare Ballasts HF-electronic (EEI = A2) resp. 100-1% dimmable HF- EVG's auf Wunsch (EEI = A1) / siehe unten electronic (EEI = A1) / refer to product codes Netzanschluss über Lüsterklemmen im Baldachin - ca. 1 m transparent Electrical with terminals in the canopy - c/w approx. 1 m isolierte Zuleitung 3 x 0,75 mm2 und 2 transparente connection cable 3 x 0,75 mm2 with transparent insulation, and 2 Kabelclipse im Lieferumfang transparent cable stays Leuchtenkörper aus extrudierten, selbsttragenden Aluminiumprofilen, Luminaire body made of extruded, self-supporting aluminium profiles, Abschlußkappen aus lasergeschnittenem Aluminium end caps laser-cut aluminium Lampenabdeckung - Lamp cover - Schalter ohne (gebäudeseitig) Switch without (switching on the building side) Aufhängung montagefreundliche Y-Abpendelung durch zwei filigrane Suspension grip-lock “Y”-cable glider with self-locking steel cable Stahlseile, beliebig höhenverstellbar durch selbst- suspension devices offering instant and precise height arretierende Schnellverschlüsse, chrom adjustability, while reducing installation time. Montage 1 x Baldachin 'Konus' silber mit integrierter Chromium plated locks. Kabelführung, 1 x Deckenhalter 'Kegel / klein', chrom Mounting 1 x canopy 'cone' silver with integral lead-in, 1 x ceiling Lampenlebensdauer ca. 20.000 h mounting device 'mini-cone', chrome Farbe silbergrau RAL 9006 (andere Farben auf Anfrage) Lamp service life approx. 20 000 h Colour silver grey RAL 9006 (others on request) OPTIONEN OPTIONS Sonderschaltungen Special switching versions • Auch mit eingebautem Lichtsensor oder Multisensor lieferbar • Also available with built-in light sensor or multi-sensor (siehe auch Seite 22) (pls. refer also to page 22) • Integrierter Schalter auf der Leuchtenunterseite • Integral switch ON/OFF on the bottom side of the luminaire Sonderaufhängungen • Special suspensions • Längere Stahlseil-Abpendelung und Zuleitung • Longer steel cable suspension and mains lead • Aufhängung mit 2 x Deckenbefestigung 'Kegel klein' ohne Baldachin • For mounting at suspended ceilings we can equip with 2 x device z.B. für Zwischendeckenmontage 'mini-cone' w/o canopy • Zusätzliche Deckenbefestigung 'Kegel klein' + längere Anschlußleitung • Additional device 'mini-cone' + longer mains lead, if required for bei versetztem Deckenauslaß staggered cable outlet at the ceiling • Module für Lichtbandanordnung oder Systemverbinder • Modules for linear mounting or system connectors (e.g. L-angel 90°) (z.B. L-Winkel 90°, Stern) inkl. Durchverdrahtung auf Anfrage c/w throughwiring on request Sonderbestückungen und -lichtfarben Special lamp versions and light colours • 2 x 28W (L = 1190), 2 x 35W oder 2 x 49W (L = 1490 mm) mit • 2 x 28W (L = 1190), 2 x 35W or 2 x 49W (L = 1490 mm) with standard Standard- oder Multilamp-EVG or multilamp HF-ballast • Wird Lieferung mit Lichtfarbe warmweiß 830 gewünscht, ersetze „.1“ • When ordering light colour warm white 830, replace „.1“ by „.3“ in durch „.3“ in der Art.-Nr. (z.B. 505.95.3) Art.-No. (e.g. 505.95.3) • Tageslichtweisse Lichtfarben auf Anfrage, z.B. Daylight 860 oder 865, • Daylight white colours on request, e.g. 860 or 865, full spectrum Vollspektrum natural daylight 955/960 natural daylight 955/960 (TRUE-LIGHT, BIOlight, BIO Vital) (TRUE-LIGHT, BIOlight, BIO Vital) ERSATZLAMPEN / REPLACEMENT LAMPS ZUBEHÖR / ACCESSORIES Art.-Nr. Art.-No. Art.-Nr. Art.-No. T5 54W / 830 (1B, 3000K, 4450 lm) 383.54.830 Baldachin 'Konus', einzeln T5 54W / 840 (1B, 4000K, 4450 lm) 383.54.840 Canopy 'cone', separately 050.95 T5 54W / 960 (1A, 6000K, 3400 lm) 383.54.960 T5 80W / 830 (1B, 3000K, 6150 lm) 383.80.830 Deckenhalter 'Kegel klein', einzeln T5 80W / 840 (1B, 4000K, 6150 lm) 383.80.840 Ceiling mounting device 'mini cone', separately 051.00 T5 80W / 960 (1A, 6000K, 4700 lm) 383.80.960
  • 7. TAKE5 WD 2/55 Innovative Wandleuchte mit technisch-dekorativem Charakter Innovative wall mounted uplighter with a technical-decorative für Kompaktleuchtstofflampe 2 x 55 W design for two compact fluorescent lamps 55 W • Superflacher Leuchtenkörper, eleganter Wandausleger. • Extemely flat luminaire body, elegant wall mounting arm. • Lichtlenkung durch neuartigen 'LIGHT CONTROL FILM', der innen mit • The light is guided by a new 'LIGHT CONTROL FILM', which is coated einer hochreflektierenden 'Feinlochblech'-Struktur bedruckt ist. Außen with a specular reflective 'micro-punched' surface on the lamp side. mattiert für optimale Rundumentblendung, bei gleichzeitig sehr gutem The bead film additionally provides a perfect all-angle glare control and Wirkungsgrad. Der hohe Direktlichtanteil von ca. 20% ermöglicht den a very high degree of efficiency. The high portion of direct light (more Einsatz auch bei für die Indirektbeleuchtung eher ungünstigen than 20%) enables to use these luminaires even for locations with Deckenverhältnissen. ceilings which are not ideal for uplighting solutions. • Serienmäßig mit elektronischem Vorschaltgerät (EVG), dadurch absolut • With electronic control gear as standard for absolutely flicker-free flimmerfreies Licht, flackerfreier, Lampen schonender Warmstart und operation, instant start, long lamp service life and low energy optimierter Energieverbrauch. Dimm-EVG's auf Wunsch. consumption. Dimmable versions as option. Einsatzgebiete: Applications: • Direkt/indirekte Allgemein- oder Randzonenbeleuchtung in Büros, • For direct/indirect general lighting or for additional lighting of the Fluren, Patienten- und Seniorenzimmern, Sprechzimmern, Warte- und boundary zone in offices, corridors, rooms for patients in clinics, in Empfangsbereichen, Aufenthaltsräumen, Konferenzzimmern etc. geriatric or nursing homes, surgeries waiting and reception areas, day • Bett orientierte Beleuchtung in Patienten- und Seniorenzimmern. or conference rooms, etc. • Bed oriented lighting in patient rooms, geriatric and nursing homes. Batz – Leuchtsysteme Licht- + Lupen- + Arbeitsplatzsysteme Neisseweg 16 D-86420 Diedorf Tel. 0821/48691-27 Fax 0821/48691-24 E-Mail: Batz.electronic@t-online.de www.Lupenleuchtsysteme.de
