Das Dokument beschreibt verschiedene Modelle von reflektierenden LED-Lampen (GU10, MR16, PAR16, PAR20, PAR30 und PAR38), die eine Lebensdauer von über 50.000 Stunden bieten und umweltfreundlich sind, da sie keine schädlichen Substanzen wie Quecksilber oder Phosphor enthalten. Die Lampen zeichnen sich durch eine hohe Lichtausbeute und verzögerungsfreies Aufleuchten aus, mit verschiedenen verfügbaren Farbtemperaturen und Abstrahlwinkeln. Es gibt Modelle mit unterschiedlichen Wattzahlen und Lumen, die unterschiedliche Anwendungen abdecken.

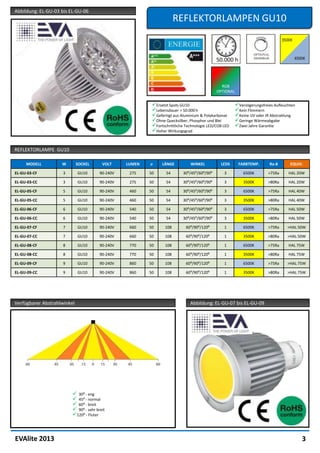

3. Abbildung: EL-GU-03 bis EL-GU-06
REFLEKTORLAMPEN GU10
RGB
OPTIONAL
Ersetzt Spots GU10 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPE GU10
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-GU-03-CF 3 GU10 90-240V 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 20W
EL-GU-03-CC 3 GU10 90-240V 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 20W
EL-GU-05-CF 5 GU10 90-240V 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 40W
EL-GU-05-CC 5 GU10 90-240V 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 40W
EL-GU-06-CF 6 GU10 90-240V 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 50W
EL-GU-06-CC 6 GU10 90-240V 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 50W
EL-GU-07-CF 7 GU10 90-240V 660 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 50W
EL-GU-07-CC 7 GU10 90-240V 660 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 50W
EL-GU-08-CF 8 GU10 90-240V 770 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra HAL 75W
EL-GU-08-CC 8 GU10 90-240V 770 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra HAL 75W
EL-GU-09-CF 9 GU10 90-240V 860 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 75W
EL-GU-09-CC 9 GU10 90-240V 860 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 75W
Verfügbarer Abstrahlwinkel Abbildung: EL-GU-07 bis EL-GU-09
 30⁰ - eng
 45⁰ - normal
 60⁰ - breit
 90⁰ - sehr breit
120⁰ - Fluter
EVAlite 2013 3

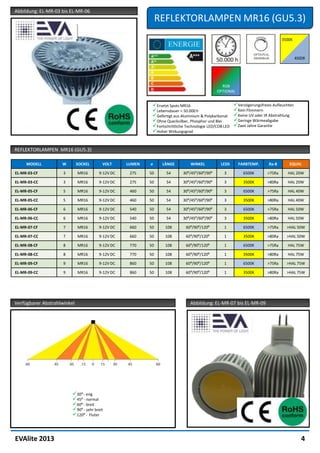

4. Abbildung: EL-MR-03 bis EL-MR-06
REFLEKTORLAMPEN MR16 (GU5.3)
RGB
OPTIONAL
Ersetzt Spots MR16 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN MR16 (GU5.3)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-MR-03-CF 3 MR16 9-12V DC 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 20W
EL-MR-03-CC 3 MR16 9-12V DC 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 20W
EL-MR-05-CF 5 MR16 9-12V DC 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 40W
EL-MR-05-CC 5 MR16 9-12V DC 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 40W
EL-MR-06-CF 6 MR16 9-12V DC 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 50W
EL-MR-06-CC 6 MR16 9-12V DC 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 50W
EL-MR-07-CF 7 MR16 9-12V DC 660 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 50W
EL-MR-07-CC 7 MR16 9-12V DC 660 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 50W
EL-MR-08-CF 8 MR16 9-12V DC 770 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra HAL 75W
EL-MR-08-CC 8 MR16 9-12V DC 770 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra HAL 75W
EL-MR-09-CF 9 MR16 9-12V DC 860 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 75W
EL-MR-09-CC 9 MR16 9-12V DC 860 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 75W
Verfügbarer Abstrahlwinkel Abbildung: EL-MR-07 bis EL-MR-09
30⁰ - eng
45⁰ - normal
60⁰ - breit
90⁰ - sehr breit
120⁰ - Fluter
EVAlite 2013 4

5. Abbildung: EL-P16-03 bis EL-P16-06
REFLEKTORLAMPEN PAR16 (E27)
RGB
OPTIONAL
Ersetzt PAR16 E27 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN PAR16 (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-P16-03-CF 3 E27 90-240V 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 20W
EL-P16-03-CC 3 E27 90-240V 275 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 20W
EL-P16-05-CF 5 E27 90-240V 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 40W
EL-P16-05-CC 5 E27 90-240V 460 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 40W
EL-P16-06-CF 6 E27 90-240V 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 6500K >75Ra HAL 50W
EL-P16-06-CC 6 E27 90-240V 540 50 54 30⁰/45⁰/60⁰/90⁰ 3 3500K >80Ra HAL 50W
EL-P16-07-CF 7 E27 90-240V 660 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 50W
EL-P16-07-CC 7 E27 90-240V 660 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 50W
EL-P16-08-CF 8 E27 90-240V 770 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra HAL 75W
EL-P16-08-CC 8 E27 90-240V 770 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra HAL 75W
EL-P16-09-CF 9 E27 90-240V 860 50 108 60⁰/90⁰/120⁰ 1 6500K >75Ra >HAL 75W
EL-P16-09-CC 9 E27 90-240V 860 50 108 60⁰/90⁰/120⁰ 1 3500K >80Ra >HAL 75W
Verfügbarer Abstrahlwinkel Abbildung: EL-P16-07 bis EL-P16-09
30⁰ - eng
45⁰ - normal
60⁰ - breit
90⁰ - sehr breit
120⁰ - Fluter
EVAlite 2013 5

6. Abbildung: EL-P20-03 und EL-P20-06
REFLEKTORLAMPEN PAR20 (E27)
RGB
OPTIONAL
Ersetzt PAR20 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN PAR20 (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-P20-03-CF 3 E27 90-240V 275 60 95 45⁰/60⁰/90⁰ 3 6500K >75Ra PAR 35W
EL-P20-03-CC 3 E27 90-240V 275 60 95 45⁰/60⁰/90⁰ 3 3500K >80Ra PAR 35W
EL-P20-06-CF 6 E27 90-240V 540 60 95 45⁰/60⁰/90⁰ 3 6500K >75Ra PAR 50W
EL-P20-06-CC 6 E27 90-240V 540 60 95 45⁰/60⁰/90⁰ 3 3500K >80Ra PAR 50W
EL-P20-08-CF 8 E27 90-240V 770 65 118 45⁰/60⁰/90⁰ 1 6500K >75Ra PAR 75W
EL-P20-08-CC 8 E27 90-240V 770 65 118 45⁰/60⁰/90⁰ 1 3500K >80Ra PAR 75W
Verfügbarer Abstrahlwinkel Abbildung: EL-P20-08
45⁰ - normal
60⁰ - breit
90⁰ - sehr breit
EVAlite 2013 6

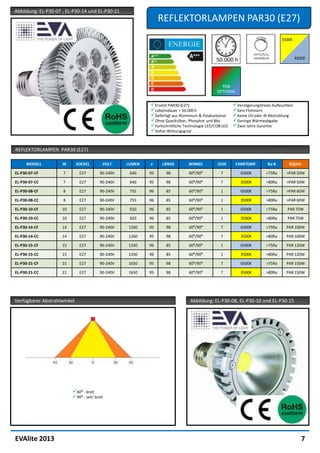

7. Abbildung: EL-P30-07 , EL-P30-14 und EL-P30-21
REFLEKTORLAMPEN PAR30 (E27)
RGB
OPTIONAL
Ersetzt PAR30 (E27) Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN PAR30 (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-P30-07-CF 7 E27 90-240V 640 95 98 60⁰/90⁰ 7 6500K >75Ra >PAR 50W
EL-P30-07-CC 7 E27 90-240V 640 95 98 60⁰/90⁰ 7 3500K >80Ra >PAR 50W
EL-P30-08-CF 8 E27 90-240V 755 96 85 60⁰/90⁰ 1 6500K >75Ra >PAR 60W
EL-P30-08-CC 8 E27 90-240V 755 96 85 60⁰/90⁰ 1 3500K >80Ra >PAR 60W
EL-P30-10-CF 10 E27 90-240V 920 96 85 60⁰/90⁰ 1 6500K >75Ra PAR 75W
EL-P30-10-CC 10 E27 90-240V 920 96 85 60⁰/90⁰ 1 3500K >80Ra PAR 75W
EL-P30-14-CF 14 E27 90-240V 1260 95 98 60⁰/90⁰ 7 6500K >75Ra PAR 100W
EL-P30-14-CC 14 E27 90-240V 1260 95 98 60⁰/90⁰ 7 3500K >80Ra PAR 100W
EL-P30-15-CF 15 E27 90-240V 1330 96 85 60⁰/90⁰ 1 6500K >75Ra PAR 120W
EL-P30-15-CC 15 E27 90-240V 1330 96 85 60⁰/90⁰ 1 3500K >80Ra PAR 120W
EL-P30-21-CF 21 E27 90-240V 1650 95 98 60⁰/90⁰ 7 6500K >75Ra PAR 150W
EL-P30-21-CC 21 E27 90-240V 1650 95 98 60⁰/90⁰ 7 3500K >80Ra PAR 150W
Verfügbarer Abstrahlwinkel Abbildung: EL-P30-08, EL-P30-10 und EL-P30-15
60⁰ - breit
90⁰ - sehr breit
EVAlite 2013 7

8. Abbildung: EL-P38-12 und EL-P38-24
REFLEKTORLAMPEN PAR38 (E27)
RGB
OPTIONAL
Ersetzt PAR38 E27 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN PAR38 (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-P38-12-CF 12 E27 90-240V 1020 121 133 60⁰/90⁰ 12 6500K >75Ra PAR 90W
EL-P38-12-CC 12 E27 90-240V 1020 121 133 60⁰/90⁰ 12 3500K >80Ra PAR 90W
EL-P38-15-CF 15 E27 90-240V 1330 122 133 60⁰/90⁰ 1 6500K >75Ra PAR 120W
EL-P38-15-CC 15 E27 90-240V 1330 122 133 60⁰/90⁰ 1 3500K >80Ra PAR 120W
EL-P38-24-CF 24 E27 90-240V 1900 121 133 60⁰/90⁰ 12 6500K >75Ra PAR 150W
EL-P38-24-CC 24 E27 90-240V 1900 121 133 60⁰/90⁰ 12 3500K >80Ra PAR 150W
Verfügbarer Abstrahlwinkel Abbildung: EL-P38-15
60⁰ - breit
90⁰ - sehr breit
EVAlite 2013 8

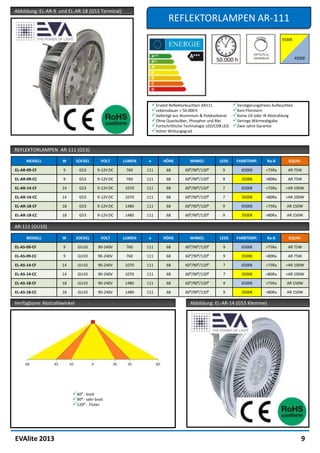

9. Abbildung: EL-AR-9 und EL-AR-18 (G53 Terminal)
REFLEKTORLAMPEN AR-111
Ersetzt Reflektorleuchten AR111 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
REFLEKTORLAMPEN AR-111 (G53)
MODELL W SOCKEL VOLT LUMEN ⌀ HÖHE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-AR-09-CF 9 G53 9-12V DC 760 111 68 60⁰/90⁰/120⁰ 9 6500K >75Ra AR 75W
EL-AR-09-CC 9 G53 9-12V DC 760 111 68 60⁰/90⁰/120⁰ 9 3500K >80Ra AR 75W
EL-AR-14-CF 14 G53 9-12V DC 1070 111 68 60⁰/90⁰/120⁰ 7 6500K >75Ra >AR 100W
EL-AR-14-CC 14 G53 9-12V DC 1070 111 68 60⁰/90⁰/120⁰ 7 3500K >80Ra >AR 100W
EL-AR-18-CF 18 G53 9-12V DC 1480 111 68 60⁰/90⁰/120⁰ 9 6500K >75Ra AR 150W
EL-AR-18-CC 18 G53 9-12V DC 1480 111 68 60⁰/90⁰/120⁰ 9 3500K >80Ra AR 150W
AR-111 (GU10)
MODELL W SOCKEL VOLT LUMEN ⌀ HÖHE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-AS-09-CF 9 GU10 90-240V 760 111 68 60⁰/90⁰/120⁰ 9 6500K >75Ra AR 75W
EL-AS-09-CC 9 GU10 90-240V 760 111 68 60⁰/90⁰/120⁰ 9 3500K >80Ra AR 75W
EL-AS-14-CF 14 GU10 90-240V 1070 111 68 60⁰/90⁰/120⁰ 7 6500K >75Ra >AR 100W
EL-AS-14-CC 14 GU10 90-240V 1070 111 68 60⁰/90⁰/120⁰ 7 3500K >80Ra >AR 100W
EL-AS-18-CF 18 GU10 90-240V 1480 111 68 60⁰/90⁰/120⁰ 9 6500K >75Ra AR 150W
EL-AS-18-CC 18 GU10 90-240V 1480 111 68 60⁰/90⁰/120⁰ 9 3500K >80Ra AR 150W
Verfügbarer Abstrahlwinkel Abbildung: EL-AR-14 (G53 Klemme)
60⁰ - breit
90⁰ - sehr breit
120⁰ - Fluter
EVAlite 2013 9

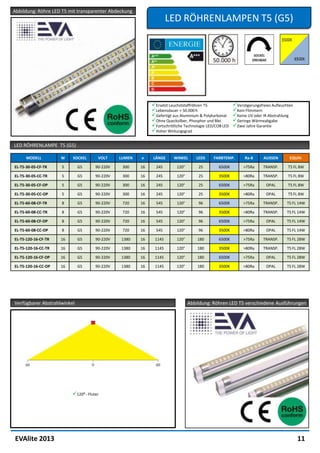

11. Abbildung: Röhre LED T5 mit transparenter Abdeckung
LED RÖHRENLAMPEN T5 (G5)
Ersetzt Leuchststoffröhren T5 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED RÖHRENLAMPE T5 (G5)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 AUSSEN EQUIV.
EL-T5-30-05-CF-TR 5 G5 90-220V 300 16 245 120° 25 6500K >75Ra TRANSP. T5 FL 8W
EL-T5-30-05-CC-TR 5 G5 90-220V 300 16 245 120° 25 3500K >80Ra TRANSP. T5 FL 8W
EL-T5-30-05-CF-OP 5 G5 90-220V 300 16 245 120° 25 6500K >75Ra OPAL T5 FL 8W
EL-T5-30-05-CC-OP 5 G5 90-220V 300 16 245 120° 25 3500K >80Ra OPAL T5 FL 8W
EL-T5-60-08-CF-TR 8 G5 90-220V 720 16 545 120° 96 6500K >75Ra TRANSP. T5 FL 14W
EL-T5-60-08-CC-TR 8 G5 90-220V 720 16 545 120° 96 3500K >80Ra TRANSP. T5 FL 14W
EL-T5-60-08-CF-OP 8 G5 90-220V 720 16 545 120° 96 6500K >75Ra OPAL T5 FL 14W
EL-T5-60-08-CC-OP 8 G5 90-220V 720 16 545 120° 96 3500K >80Ra OPAL T5 FL 14W
EL-T5-120-16-CF-TR 16 G5 90-220V 1380 16 1145 120° 180 6500K >75Ra TRANSP. T5 FL 28W
EL-T5-120-16-CC-TR 16 G5 90-220V 1380 16 1145 120° 180 3500K >80Ra TRANSP. T5 FL 28W
EL-T5-120-16-CF-OP 16 G5 90-220V 1380 16 1145 120° 180 6500K >75Ra OPAL T5 FL 28W
EL-T5-120-16-CC-OP 16 G5 90-220V 1380 16 1145 120° 180 3500K >80Ra OPAL T5 FL 28W
Verfügbarer Abstrahlwinkel Abbildung: Röhren LED T5 verschiedene Ausführungen
120⁰ - Fluter
EVAlite 2013 11

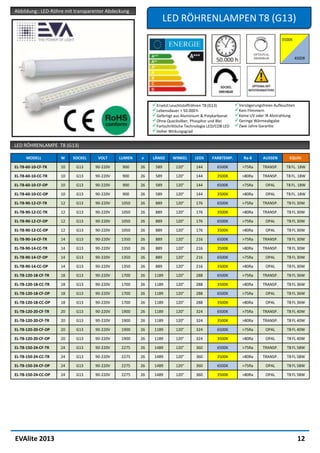

12. Abbildung:: LED-Röhre mit transparenter Abdeckung
LED RÖHRENLAMPEN T8 (G13)
Ersetzt Leuchtstoffröhren T8 (G13) Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED RÖHRENLAMPE T8 (G13)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 AUSSEN EQUIV.
EL-T8-60-10-CF-TR 10 G13 90-220V 900 26 589 120° 144 6500K >75Ra TRANSP. T8 FL. 18W
EL-T8-60-10-CC-TR 10 G13 90-220V 900 26 589 120° 144 3500K >80Ra TRANSP. T8 FL. 18W
EL-T8-60-10-CF-OP 10 G13 90-220V 900 26 589 120° 144 6500K >75Ra OPAL T8 FL. 18W
EL-T8-60-10-CC-OP 10 G13 90-220V 900 26 589 120° 144 3500K >80Ra OPAL T8 FL. 18W
EL-T8-90-12-CF-TR 12 G13 90-220V 1050 26 889 120° 176 6500K >75Ra TRANSP. T8 FL 30W
EL-T8-90-12-CC-TR 12 G13 90-220V 1050 26 889 120° 176 3500K >80Ra TRANSP. T8 FL 30W
EL-T8-90-12-CF-OP 12 G13 90-220V 1050 26 889 120° 176 6500K >75Ra OPAL T8 FL 30W
EL-T8-90-12-CC-OP 12 G13 90-220V 1050 26 889 120° 176 3500K >80Ra OPAL T8 FL 30W
EL-T8-90-14-CF-TR 14 G13 90-220V 1350 26 889 120° 216 6500K >75Ra TRANSP. T8 FL 30W
EL-T8-90-14-CC-TR 14 G13 90-220V 1350 26 889 120° 216 3500K >80Ra TRANSP. T8 FL 30W
EL-T8-90-14-CF-OP 14 G13 90-220V 1350 26 889 120° 216 6500K >75Ra OPAL T8 FL 30W
EL-T8-90-14-CC-OP 14 G13 90-220V 1350 26 889 120° 216 3500K >80Ra OPAL T8 FL 30W
EL-T8-120-18-CF-TR 18 G13 90-220V 1700 26 1189 120° 288 6500K >75Ra TRANSP. T8 FL 36W
EL-T8-120-18-CC-TR 18 G13 90-220V 1700 26 1189 120° 288 3500K >80Ra TRANSP. T8 FL 36W
EL-T8-120-18-CF-OP 18 G13 90-220V 1700 26 1189 120° 288 6500K >75Ra OPAL T8 FL 36W
EL-T8-120-18-CC-OP
Verfügbarer Abstrahlwinkel G13
18 90-220V 1700 26 1189 120° 288 3500K >80Ra
Abbildung: EL-GU-07 a EL-GU-09 OPAL T8 FL 36W
EL-T8-120-20-CF-TR 20 G13 90-220V 1900 26 1189 120° 324 6500K >75Ra TRANSP. T8 FL 40W
EL-T8-120-20-CF-TR 20 G13 90-220V 1900 26 1189 120° 324 3500K >80Ra TRANSP. T8 FL 40W
EL-T8-120-20-CF-OP 20 G13 90-220V 1900 26 1189 120° 324 6500K >75Ra OPAL T8 FL 40W
EL-T8-120-20-CF-OP 20 G13 90-220V 1900 26 1189 120° 324 3500K >80Ra OPAL T8 FL 40W
EL-T8-150-24-CF-TR 24 G13 90-220V 2275 26 1489 120° 360 6500K >75Ra TRANSP. T8 FL 58W
EL-T8-150-24-CC-TR 24 G13 90-220V 2275 26 1489 120° 360 3500K >80Ra TRANSP. T8 FL 58W
EL-T8-150-24-CF-OP 24 G13 90-220V 2275 26 1489 120° 360 6500K >75Ra OPAL T8 FL 58W
EL-T8-150-24-CC-OP 24 G13 90-220V 2275 26 1489 120° 360 3500K >80Ra OPAL T8 FL 58W
EVAlite 2013 12

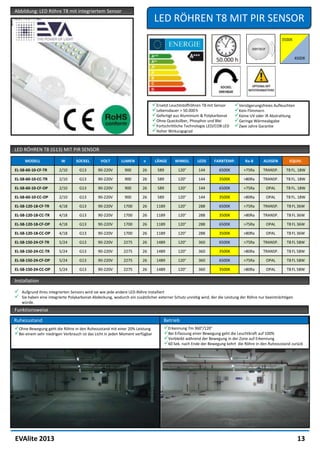

13. Abbildung: LED Röhre T8 mit integriertem Sensor
LED RÖHREN T8 MIT PIR SENSOR
Ersetzt Leuchtstoffröhren T8 mit Sensor Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED RÖHREN T8 (G13) MIT PIR SENSOR
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 AUSSEN EQUIV.
EL-S8-60-10-CF-TR 2/10 G13 90-220V 900 26 589 120° 144 6500K >75Ra TRANSP. T8 FL. 18W
EL-S8-60-10-CC-TR 2/10 G13 90-220V 900 26 589 120° 144 3500K >80Ra TRANSP. T8 FL. 18W
EL-S8-60-10-CF-OP 2/10 G13 90-220V 900 26 589 120° 144 6500K >75Ra OPAL T8 FL. 18W
EL-S8-60-10-CC-OP 2/10 G13 90-220V 900 26 589 120° 144 3500K >80Ra OPAL T8 FL. 18W
EL-S8-120-18-CF-TR 4/18 G13 90-220V 1700 26 1189 120° 288 6500K >75Ra TRANSP. T8 FL 36W
EL-S8-120-18-CC-TR 4/18 G13 90-220V 1700 26 1189 120° 288 3500K >80Ra TRANSP. T8 FL 36W
EL-S8-120-18-CF-OP 4/18 G13 90-220V 1700 26 1189 120° 288 6500K >75Ra OPAL T8 FL 36W
EL-S8-120-18-CC-OP 4/18 G13 90-220V 1700 26 1189 120° 288 3500K >80Ra OPAL T8 FL 36W
EL-S8-150-24-CF-TR 5/24 G13 90-220V 2275 26 1489 120° 360 6500K >75Ra TRANSP. T8 FL 58W
EL-S8-150-24-CC-TR 5/24 G13 90-220V 2275 26 1489 120° 360 3500K >80Ra TRANSP. T8 FL 58W
EL-S8-150-24-CF-OP 5/24 G13 90-220V 2275 26 1489 120° 360 6500K >75Ra OPAL T8 FL 58W
EL-S8-150-24-CC-OP 5/24 G13 90-220V 2275 26 1489 120° 360 3500K >80Ra OPAL T8 FL 58W
Installation
 Aufgrund ihres integrierten Sensors wird sie wie jede andere LED-Röhre installiert
 Sie haben eine integrierte Polykarbonat-Abdeckung, wodurch ein zusätzlicher externer Schutz unnötig wird, der die Leistung der Röhre nur beeinträchtigen
würde.
Funktionsweise
Ruhezustand Betrieb
Ohne Bewegung geht die Röhre in den Ruhezustand mit einer 20% Leistung Erkennung 7m 360°/120°
Bei einem sehr niedrigen Verbrauch ist das Licht in jeden Moment verfügbar Bei Erfassung einer Bewegung geht die Leuchtkraft auf 100%
Verbleibt während der Bewegung in der Zone auf Erkennung
60 Sek. nach Ende der Bewegung kehrt die Röhre in den Ruhezustand zurück
EVAlite 2013 13

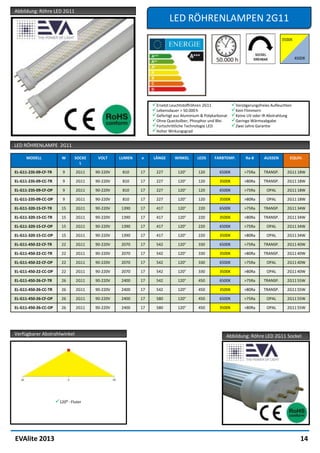

14. Abbildung: Röhre LED 2G11
LED RÖHRENLAMPEN 2G11
Ersetzt Leuchtstoffröhren 2G11 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED RÖHRENLAMPE 2G11
MODELL W SOCKE VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 AUSSEN EQUIV.
L
EL-G11-235-09-CF-TR 9 2G11 90-220V 810 17 227 120° 120 6500K >75Ra TRANSP. 2G11 18W
EL-G11-235-09-CC-TR 9 2G11 90-220V 810 17 227 120° 120 3500K >80Ra TRANSP. 2G11 18W
EL-G11-235-09-CF-OP 9 2G11 90-220V 810 17 227 120° 120 6500K >75Ra OPAL 2G11 18W
EL-G11-235-09-CC-OP 9 2G11 90-220V 810 17 227 120° 120 3500K >80Ra OPAL 2G11 18W
EL-G11-320-15-CF-TR 15 2G11 90-220V 1390 17 417 120° 220 6500K >75Ra TRANSP. 2G11 34W
EL-G11-320-15-CC-TR 15 2G11 90-220V 1390 17 417 120° 220 3500K >80Ra TRANSP. 2G11 34W
EL-G11-320-15-CF-OP 15 2G11 90-220V 1390 17 417 120° 220 6500K >75Ra OPAL 2G11 34W
EL-G11-320-15-CC-OP 15 2G11 90-220V 1390 17 417 120° 220 3500K >80Ra OPAL 2G11 34W
EL-G11-450-22-CF-TR 22 2G11 90-220V 2070 17 542 120° 330 6500K >75Ra TRANSP. 2G11 40W
EL-G11-450-22-CC-TR 22 2G11 90-220V 2070 17 542 120° 330 3500K >80Ra TRANSP. 2G11 40W
EL-G11-450-22-CF-OP 22 2G11 90-220V 2070 17 542 120° 330 6500K >75Ra OPAL 2G11 40W
EL-G11-450-22-CC-OP 22 2G11 90-220V 2070 17 542 120° 330 3500K >80Ra OPAL 2G11 40W
EL-G11-450-26-CF-TR 26 2G11 90-220V 2400 17 542 120° 450 6500K >75Ra TRANSP. 2G11 55W
EL-G11-450-26-CC-TR 26 2G11 90-220V 2400 17 542 120° 450 3500K >80Ra TRANSP. 2G11 55W
EL-G11-450-26-CF-OP 26 2G11 90-220V 2400 17 580 120° 450 6500K >75Ra OPAL 2G11 55W
EL-G11-450-26-CC-OP 26 2G11 90-220V 2400 17 580 120° 450 3500K >80Ra OPAL 2G11 55W
Verfügbarer Abstrahlwinkel Abbildung: Röhre LED 2G11 Sockel
120⁰ - Fluter
EVAlite 2013 14

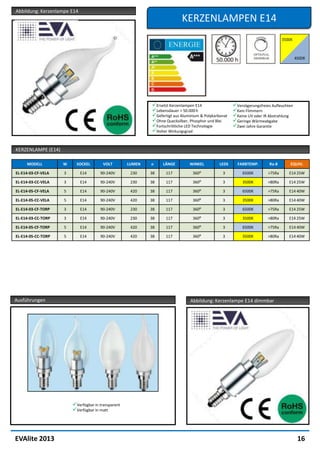

16. Abbildung: Kerzenlampe E14
KERZENLAMPEN E14
Ersetzt Kerzenlampen E14 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche LED Technologie Zwei Jahre Garantie
Hoher Wirkungsgrad
KERZENLAMPE (E14)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-E14-03-CF-VELA 3 E14 90-240V 230 38 117 360⁰ 3 6500K >75Ra E14 25W
EL-E14-03-CC-VELA 3 E14 90-240V 230 38 117 360⁰ 3 3500K >80Ra E14 25W
EL-E14-05-CF-VELA 5 E14 90-240V 420 38 117 360⁰ 3 6500K >75Ra E14 40W
EL-E14-05-CC-VELA 5 E14 90-240V 420 38 117 360⁰ 3 3500K >80Ra E14 40W
EL-E14-03-CF-TORP 3 E14 90-240V 230 38 117 360⁰ 3 6500K >75Ra E14 25W
EL-E14-03-CC-TORP 3 E14 90-240V 230 38 117 360⁰ 3 3500K >80Ra E14 25W
EL-E14-05-CF-TORP 5 E14 90-240V 420 38 117 360⁰ 3 6500K >75Ra E14 40W
EL-E14-05-CC-TORP 5 E14 90-240V 420 38 117 360⁰ 3 3500K >80Ra E14 40W
Ausführungen Abbildung: Kerzenlampe E14 dimmbar
Verfügbar in transparent
Verfügbar in matt
EVAlite 2013 16

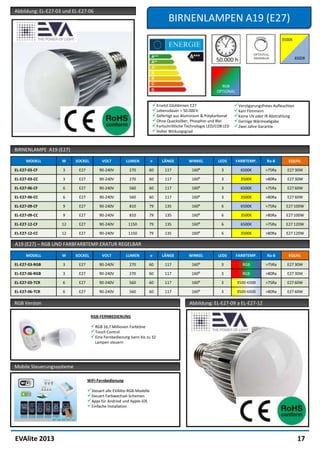

17. Abbildung: EL-E27-03 und EL-E27-06
BIRNENLAMPEN A19 (E27)
RGB
OPTIONAL
Ersetzt Glühbirnen E27 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
BIRNENLAMPE A19 (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-E27-03-CF 3 E27 90-240V 270 60 117 160⁰ 3 6500K >75Ra E27 30W
EL-E27-03-CC 3 E27 90-240V 270 60 117 160⁰ 3 3500K >80Ra E27 30W
EL-E27-06-CF 6 E27 90-240V 560 60 117 160⁰ 3 6500K >75Ra E27 60W
EL-E27-06-CC 6 E27 90-240V 560 60 117 160⁰ 3 3500K >80Ra E27 60W
EL-E27-09-CF 9 E27 90-240V 810 79 135 160⁰ 6 6500K >75Ra E27 100W
EL-E27-09-CC 9 E27 90-240V 810 79 135 160⁰ 6 3500K >80Ra E27 100W
EL-E27-12-CF 12 E27 90-240V 1150 79 135 160⁰ 6 6500K >75Ra E27 120W
EL-E27-12-CC 12 E27 90-240V 1150 79 135 160⁰ 6 3500K >80Ra E27 120W
A19 (E27) – RGB UND FARBFARBTEMP.ERATUR REGELBAR
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-E27-03-RGB 3 E27 90-240V 270 60 117 160⁰ 3 RGB >75Ra E27 30W
EL-E27-06-RGB 3 E27 90-240V 270 60 117 160⁰ 3 RGB >80Ra E27 30W
EL-E27-03-TCR 6 E27 90-240V 560 60 117 160⁰ 3 3500-6500 >75Ra E27 60W
EL-E27-06-TCR 6 E27 90-240V 560 60 117 160⁰ 3 3500-6500 >80Ra E27 60W
RGB Version Abbildung: EL-E27-09 a EL-E27-12
RGB-FERNBEDIENUNG
RGB 16,7 Millionen Farbtöne
Touch Control
Eine Fernbedienung kann bis zu 32
Lampen steuern
Mobile Steuerungssysteme
WiFi-Fernbedienung
Steuert alle EVAlite-RGB-Modelle
Steuert Farbwechsel-Schemen
Apps für Andriod und Apple-iOS
Einfache Installation
EVAlite 2013 17

18. Abbildung: Birnenlampe E27
BIRNENLAMPEN E27 SENSOR
Ersetzt Glühbirnen E27 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
BIRNENLAMPEN E27 MIT SENSOR
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-E27-03-CF-SENS 3 E27 90-240V 270 60 125 160⁰ 3 6500K >75Ra E27 30W
EL-E27-03-CC-SENS 3 E27 90-240V 270 60 125 160⁰ 3 3500K >80Ra E27 30W
EL-E27-06-CF-SENS 6 E27 90-240V 560 60 125 160⁰ 3 6500K >75Ra E27 60W
EL-E27-06-CC-SENS 6 E27 90-240V 560 60 125 160⁰ 3 3500K >80Ra E27 60W
Funktion
Ruhemodus Aktivmodus Ruhemodus
 Standardmäßig abgeschaltet  100% Leistung während der  Mit einer Verzögerung von 60
 10% Leistung optional gesamten Zeit der Erkennung einer Sekunden (180 optional) am Ende
Bewergung der Bewegungserkennung wird
abgeschaltet.
Erkennung
HÖHE RADIUS DER ERKENNUNG DURCHMESSER DER ERKENNUNG
2,00m 2,00m 4,00m
2,50m 3,00m 6,00m
3,00m 3,50m 7,00m
4,00m 4,00m 8,00m
Verwenden Sie für die E27 Sensor-Lampe keine Abdeckung oder Verkleidung, da diese eine Erkennung
beeinträchtigen kann.
Nur horizontal als Deckenlampe verwendbar
EVAlite 2013 18

19. Abbildung: EL-MAZ-15
KOLBENLAMPEN (E27)
Ersetzt Glühbirnen E27 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
KOLBENLAMPE (E27)
MODELL W SOCKEL VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-MAZ-05-CF 5 E27 90-240V 420 32 103 360⁰ 72 6500K >75Ra E27 60W
EL-MAZ-05-CC 5 E27 90-240V 420 32 103 360⁰ 72 3500K >80Ra E27 60W
EL-MAZ-08-CF 8 E27 90-240V 760 50 120 360⁰ 44 6500K >75Ra E27 75W
EL-MAZ-08-CC 8 E27 90-240V 760 50 120 360⁰ 44 3500K >80Ra E27 75W
EL-MAZ-10-CF 10 E27 90-240V 950 50 120 360⁰ 60 6500K >75Ra E27 100W
EL-MAZ-10-CC 10 E27 90-240V 950 50 120 360⁰ 60 3500K >80Ra E27 100W
EL-MAZ-13-CF 13 E27 90-240V 1215 60 143 360⁰ 86 6500K >75Ra E27 120W
EL-MAZ-13-CC 13 E27 90-240V 1215 60 143 360⁰ 86 3500K >80Ra E27 120W
EL-MAZ-15-CF 15 E27 90-240V 1430 73 150 360⁰ 216 6500K >75Ra E27 150W
EL-MAZ-15-CC 15 E27 90-240V 1430 73 150 360⁰ 216 3500K >80Ra E27 150W
EL-MAZ-05 EL-MAZ-08 EL-MAZ-10 EL-MAZ-13
EVAlite 2013 19

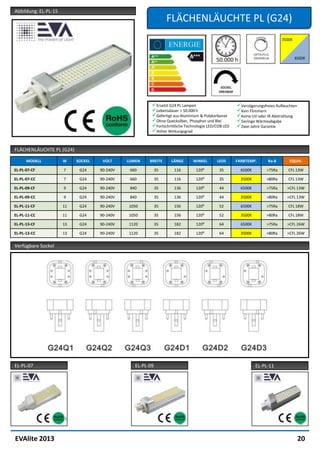

20. Abbildung: EL-PL-15
FLÄCHENLÄUCHTE PL (G24)
Ersetzt G24 PL Lampen Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
FLÄCHENLÄUCHTE PL (G24)
MODELL W SOCKEL VOLT LUMEN BREITE LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-PL-07-CF 7 G24 90-240V 660 35 116 120⁰ 35 6500K >75Ra CFL 13W
EL-PL-07-CC 7 G24 90-240V 660 35 116 120⁰ 35 3500K >80Ra CFL 13W
EL-PL-09-CF 9 G24 90-240V 840 35 136 120⁰ 44 6500K >75Ra >CFL 13W
EL-PL-09-CC 9 G24 90-240V 840 35 136 120⁰ 44 3500K >80Ra >CFL 13W
EL-PL-11-CF 11 G24 90-240V 1050 35 156 120⁰ 52 6500K >75Ra CFL 18W
EL-PL-11-CC 11 G24 90-240V 1050 35 156 120⁰ 52 3500K >80Ra CFL 18W
EL-PL-13-CF 13 G24 90-240V 1120 35 182 120⁰ 64 6500K >75Ra >CFL 26W
EL-PL-13-CC 13 G24 90-240V 1120 35 182 120⁰ 64 3500K >80Ra >CFL 26W
Verfügbare Sockel
EL-PL-07 EL-PL-09 EL-PL-11
EVAlite 2013 20

21. Abbildung: EL-R7S-13 und EL-R7S-15
FLÄCHENLEUCHTE R7S
Ersetzt R7S Lampen Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
FLÄCHENLAMPE R7S
MODELL W SOCKEL VOLT LUMEN BREITE LÄNGE WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-R7S-05-CF 5 R7S 90-240V 395 54 78 120⁰ 24 6500K >75Ra R7S 75W
EL-R7S-05-CC 5 R7S 90-240V 395 54 78 120⁰ 24 3500K >80Ra R7S 75W
EL-R7S-08-CF 8 R7S 90-240V 680 54 118 120⁰ 36 6500K >75Ra <R7S 100W
EL-R7S-08-CC 8 R7S 90-240V 680 54 118 120⁰ 36 3500K >80Ra <R7S 100W
EL-R7S-10-CF 10 R7S 90-240V 850 54 118 120⁰ 42 6500K >75Ra R7S 100W
EL-R7S-10-CC 10 R7S 90-240V 850 54 118 120⁰ 42 3500K >80Ra R7S 100W
EL-R7S-13-CF 13 R7S 90-240V 1165 54 189 120⁰ 60 6500K >75Ra <R7S 150W
EL-R7S-13-CC 13 R7S 90-240V 1165 54 189 120⁰ 60 3500K >80Ra >R7S 150W
EL-R7S-15-CF 15 R7S 90-240V 1380 54 189 120⁰ 72 6500K >75Ra R7S 150W
EL-R7S-15-CC 15 R7S 90-240V 1380 54 189 120⁰ 72 3500K >80Ra R7S 150W
Abbildung: EL-R7S-05 Abbildung: EL-R7S-08 Abbildung: EL-R7S-10
EVAlite 2013 21

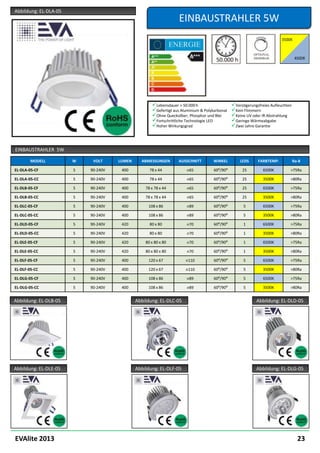

23. Abbildung: EL-DLA-05
EINBAUSTRAHLER 5W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAUSTRAHLER 5W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-05-CF 5 90-240V 400 78 x 44 ⌀65 60⁰/90⁰ 25 6500K >75Ra
EL-DLA-05-CC 5 90-240V 400 78 x 44 ⌀65 60⁰/90⁰ 25 3500K >80Ra
EL-DLB-05-CF 5 90-240V 400 78 x 78 x 44 ⌀65 60⁰/90⁰ 25 6500K >75Ra
EL-DLB-05-CC 5 90-240V 400 78 x 78 x 44 ⌀65 60⁰/90⁰ 25 3500K >80Ra
EL-DLC-05-CF 5 90-240V 400 108 x 86 ⌀89 60⁰/90⁰ 5 6500K >75Ra
EL-DLC-05-CC 5 90-240V 400 108 x 86 ⌀89 60⁰/90⁰ 5 3500K >80Ra
EL-DLD-05-CF 5 90-240V 420 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-DLD-05-CC 5 90-240V 420 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-DLE-05-CF 5 90-240V 420 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-DLE-05-CC 5 90-240V 420 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-DLF-05-CF 5 90-240V 400 120 x 67 ⌀110 60⁰/90⁰ 5 6500K >75Ra
EL-DLF-05-CC 5 90-240V 400 120 x 67 ⌀110 60⁰/90⁰ 5 3500K >80Ra
EL-DLG-05-CF 5 90-240V 400 108 x 86 ⌀89 60⁰/90⁰ 5 6500K >75Ra
EL-DLG-05-CC 5 90-240V 400 108 x 86 ⌀89 60⁰/90⁰ 5 3500K >80Ra
Abbildung: EL-DLB-05 Abbildung: EL-DLC-05 Abbildung: EL-DLD-05
Abbildung: EL-DLE-05 Abbildung: EL-DLF-05 Abbildung: EL-DLG-05
EVAlite 2013 23

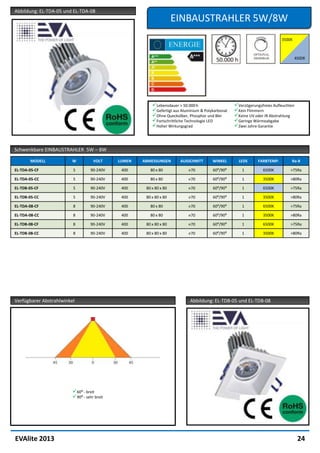

24. Abbildung: EL-TDA-05 und EL-TDA-08
EINBAUSTRAHLER 5W/8W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
Schwenkbare EINBAUSTRAHLER 5W – 8W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-TDA-05-CF 5 90-240V 400 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-TDA-05-CC 5 90-240V 400 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-TDB-05-CF 5 90-240V 400 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-TDB-05-CC 5 90-240V 400 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-TDA-08-CF 8 90-240V 400 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-TDA-08-CC 8 90-240V 400 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-TDB-08-CF 8 90-240V 400 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-TDB-08-CC 8 90-240V 400 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
Verfügbarer Abstrahlwinkel Abbildung: EL-TDB-05 und EL-TDB-08
60⁰ - breit
90⁰ - sehr breit
EVAlite 2013 24

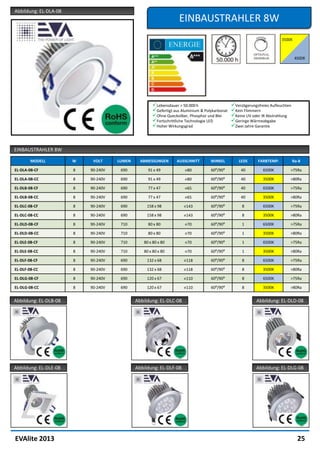

25. Abbildung: EL-DLA-08
EINBAUSTRAHLER 8W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAUSTRAHLER 8W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-08-CF 8 90-240V 690 91 x 49 ⌀80 60⁰/90⁰ 40 6500K >75Ra
EL-DLA-08-CC 8 90-240V 690 91 x 49 ⌀80 60⁰/90⁰ 40 3500K >80Ra
EL-DLB-08-CF 8 90-240V 690 77 x 47 ⌀65 60⁰/90⁰ 40 6500K >75Ra
EL-DLB-08-CC 8 90-240V 690 77 x 47 ⌀65 60⁰/90⁰ 40 3500K >80Ra
EL-DLC-08-CF 8 90-240V 690 158 x 98 ⌀143 60⁰/90⁰ 8 6500K >75Ra
EL-DLC-08-CC 8 90-240V 690 158 x 98 ⌀143 60⁰/90⁰ 8 3500K >80Ra
EL-DLD-08-CF 8 90-240V 710 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-DLD-08-CC 8 90-240V 710 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-DLE-08-CF 8 90-240V 710 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 6500K >75Ra
EL-DLE-08-CC 8 90-240V 710 80 x 80 x 80 ⌀70 60⁰/90⁰ 1 3500K >80Ra
EL-DLF-08-CF 8 90-240V 690 132 x 68 ⌀118 60⁰/90⁰ 8 6500K >75Ra
EL-DLF-08-CC 8 90-240V 690 132 x 68 ⌀118 60⁰/90⁰ 8 3500K >80Ra
EL-DLG-08-CF 8 90-240V 690 120 x 67 ⌀110 60⁰/90⁰ 8 6500K >75Ra
EL-DLG-08-CC 8 90-240V 690 120 x 67 ⌀110 60⁰/90⁰ 8 3500K >80Ra
Abbildung: EL-DLB-08 Abbildung: EL-DLC-08 Abbildung: EL-DLD-08
Abbildung: EL-DLE-08 Abbildung: EL-DLF-08 Abbildung: EL-DLG-08
EVAlite 2013 25

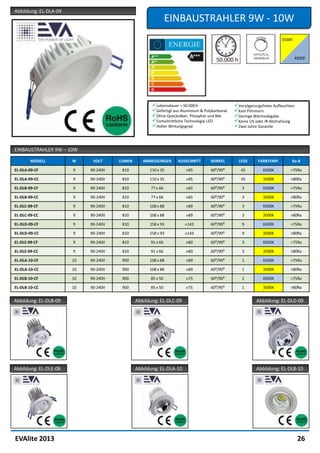

26. Abbildung: EL-DLA-09
EINBAUSTRAHLER 9W - 10W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Keine UV oder IR Abstrahlung
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAUSTRAHLER 9W – 10W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-09-CF 9 90-240V 810 110 x 35 ⌀95 60⁰/90⁰ 45 6500K >75Ra
EL-DLA-09-CC 9 90-240V 810 110 x 35 ⌀95 60⁰/90⁰ 45 3500K >80Ra
EL-DLB-09-CF 9 90-240V 810 77 x 66 ⌀65 60⁰/90⁰ 3 6500K >75Ra
EL-DLB-09-CC 9 90-240V 810 77 x 66 ⌀65 60⁰/90⁰ 3 3500K >80Ra
EL-DLC-09-CF 9 90-240V 810 108 x 88 ⌀89 60⁰/90⁰ 3 6500K >75Ra
EL-DLC-09-CC 9 90-240V 810 108 x 88 ⌀89 60⁰/90⁰ 3 3500K >80Ra
EL-DLD-09-CF 9 90-240V 810 158 x 93 ⌀143 60⁰/90⁰ 9 6500K >75Ra
EL-DLD-09-CC 9 90-240V 810 158 x 93 ⌀143 60⁰/90⁰ 9 3500K >80Ra
EL-DLE-09-CF 9 90-240V 810 91 x 66 ⌀80 60⁰/90⁰ 3 6500K >75Ra
EL-DLE-09-CC 9 90-240V 810 91 x 66 ⌀80 60⁰/90⁰ 3 3500K >80Ra
EL-DLA-10-CF 10 90-240V 900 108 x 88 ⌀89 60⁰/90⁰ 1 6500K >75Ra
EL-DLA-10-CC 10 90-240V 900 108 x 88 ⌀89 60⁰/90⁰ 1 3500K >80Ra
EL-DLB-10-CF 10 90-240V 900 85 x 50 ⌀75 60⁰/90⁰ 1 6500K >75Ra
EL-DLB-10-CC 10 90-240V 900 85 x 50 ⌀75 60⁰/90⁰ 1 3500K >80Ra
Abbildung: EL-DLB-09 Abbildung: EL-DLC-09 Abbildung: EL-DLD-09
Abbildung: EL-DLE-08 Abbildung: EL-DLA-10 Abbildung: EL-DLB-10
EVAlite 2013 26

27. Abbildung: EL-DLA-12
EINBAULEUCHTE 12W - 14W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAULEUCHTE 12W – 14W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-12-CF 12 90-240V 1070 158 x 93 ⌀143 60⁰/90⁰ 12 6500K >75Ra
EL-DLA-12-CC 12 90-240V 1070 158 x 93 ⌀143 60⁰/90⁰ 12 3500K >80Ra
EL-DLB-12-CF 12 90-240V 1020 177 x 59 ⌀163 60⁰/90⁰ 60 6500K >75Ra
EL-DLB-12-CC 12 90-240V 1020 177 x 59 ⌀163 60⁰/90⁰ 60 3500K >80Ra
EL-DLC-12-CF 12 90-240V 1020 177 x 177 x 59 ⌀163 60⁰/90⁰ 60 6500K >75Ra
EL-DLC-12-CC 12 90-240V 1020 177 x 177 x 59 ⌀163 60⁰/90⁰ 60 3500K >80Ra
EL-DLD-12-CF 12 90-240V 1050 115 x 115 x 37 100 x 100 60⁰/90⁰ 60 6500K >75Ra
EL-DLD-12-CC 12 90-240V 1050 115 x 115 x 37 100 x 100 60⁰/90⁰ 60 3500K >80Ra
EL-DLA-13-CF 13 90-240V 1110 190 x 84 ⌀170 60⁰/90⁰ 65 6500K >75Ra
EL-DLA-13-CC 13 90-240V 1110 190 x 84 ⌀170 60⁰/90⁰ 65 3500K >80Ra
EL-DLB-13-CF 13 90-240V 1110 190 x 84 ⌀170 60⁰/90⁰ 65 6500K >75Ra
EL-DLB-13-CC 13 90-240V 1110 190 x 84 ⌀170 60⁰/90⁰ 65 3500K >80Ra
EL-DLA-14-CF 14 90-240V 1180 108 x 88 ⌀89 60⁰/90⁰ 70 6500K >75Ra
EL-DLA-14-CC 14 90-240V 1180 108 x 88 ⌀89 60⁰/90⁰ 70 3500K >80Ra
Abbildung: EL-DLB-12 Abbildung: EL-DLC-12 Abbildung: EL-DLD-12
Abbildung: EL-DLA-13 Abbildung: EL-DLB-13 Abbildung: EL-DLA-14
EVAlite 2013 27

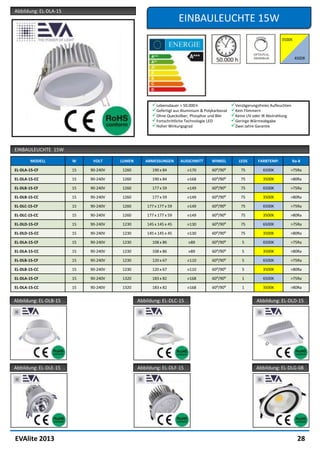

28. Abbildung: EL-DLA-15
EINBAULEUCHTE 15W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAULEUCHTE 15W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-15-CF 15 90-240V 1260 190 x 84 ⌀170 60⁰/90⁰ 75 6500K >75Ra
EL-DLA-15-CC 15 90-240V 1260 190 x 84 ⌀168 60⁰/90⁰ 75 3500K >80Ra
EL-DLB-15-CF 15 90-240V 1260 177 x 59 ⌀149 60⁰/90⁰ 75 6500K >75Ra
EL-DLB-15-CC 15 90-240V 1260 177 x 59 ⌀149 60⁰/90⁰ 75 3500K >80Ra
EL-DLC-15-CF 15 90-240V 1260 177 x 177 x 59 ⌀149 60⁰/90⁰ 75 6500K >75Ra
EL-DLC-15-CC 15 90-240V 1260 177 x 177 x 59 ⌀149 60⁰/90⁰ 75 3500K >80Ra
EL-DLD-15-CF 15 90-240V 1230 145 x 145 x 45 ⌀130 60⁰/90⁰ 75 6500K >75Ra
EL-DLD-15-CC 15 90-240V 1230 145 x 145 x 45 ⌀130 60⁰/90⁰ 75 3500K >80Ra
EL-DLA-15-CF 15 90-240V 1230 108 x 86 ⌀89 60⁰/90⁰ 5 6500K >75Ra
EL-DLA-15-CC 15 90-240V 1230 108 x 86 ⌀89 60⁰/90⁰ 5 3500K >80Ra
EL-DLB-15-CF 15 90-240V 1230 120 x 67 ⌀110 60⁰/90⁰ 5 6500K >75Ra
EL-DLB-15-CC 15 90-240V 1230 120 x 67 ⌀110 60⁰/90⁰ 5 3500K >80Ra
EL-DLA-15-CF 15 90-240V 1320 183 x 82 ⌀168 60⁰/90⁰ 1 6500K >75Ra
EL-DLA-15-CC 15 90-240V 1320 183 x 82 ⌀168 60⁰/90⁰ 1 3500K >80Ra
Abbildung: EL-DLB-15 Abbildung: EL-DLC-15 Abbildung: EL-DLD-15
Abbildung: EL-DLE-15 Abbildung: EL-DLF-15 Abbildung: EL-DLG-08
EVAlite 2013 28

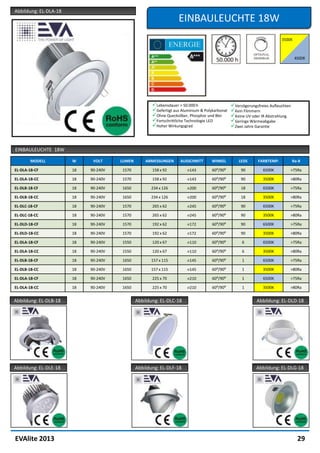

29. Abbildung: EL-DLA-18
EINBAULEUCHTE 18W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAULEUCHTE 18W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-18-CF 18 90-240V 1570 158 x 92 ⌀143 60⁰/90⁰ 90 6500K >75Ra
EL-DLA-18-CC 18 90-240V 1570 158 x 92 ⌀143 60⁰/90⁰ 90 3500K >80Ra
EL-DLB-18-CF 18 90-240V 1650 234 x 126 ⌀200 60⁰/90⁰ 18 6500K >75Ra
EL-DLB-18-CC 18 90-240V 1650 234 x 126 ⌀200 60⁰/90⁰ 18 3500K >80Ra
EL-DLC-18-CF 18 90-240V 1570 265 x 62 ⌀245 60⁰/90⁰ 90 6500K >75Ra
EL-DLC-18-CC 18 90-240V 1570 265 x 62 ⌀245 60⁰/90⁰ 90 3500K >80Ra
EL-DLD-18-CF 18 90-240V 1570 192 x 62 ⌀172 60⁰/90⁰ 90 6500K >75Ra
EL-DLD-18-CC 18 90-240V 1570 192 x 62 ⌀172 60⁰/90⁰ 90 3500K >80Ra
EL-DLA-18-CF 18 90-240V 1550 120 x 67 ⌀110 60⁰/90⁰ 6 6500K >75Ra
EL-DLA-18-CC 18 90-240V 1550 120 x 67 ⌀110 60⁰/90⁰ 6 3500K >80Ra
EL-DLB-18-CF 18 90-240V 1650 157 x 115 ⌀145 60⁰/90⁰ 1 6500K >75Ra
EL-DLB-18-CC 18 90-240V 1650 157 x 115 ⌀145 60⁰/90⁰ 1 3500K >80Ra
EL-DLA-18-CF 18 90-240V 1650 225 x 70 ⌀210 60⁰/90⁰ 1 6500K >75Ra
EL-DLA-18-CC 18 90-240V 1650 225 x 70 ⌀210 60⁰/90⁰ 1 3500K >80Ra
Abbildung: EL-DLB-18 Abbildung: EL-DLC-18 Abbildung: EL-DLD-18
Abbildung: EL-DLE-18 Abbildung: EL-DLF-18 Abbildung: EL-DLG-18
EVAlite 2013 29

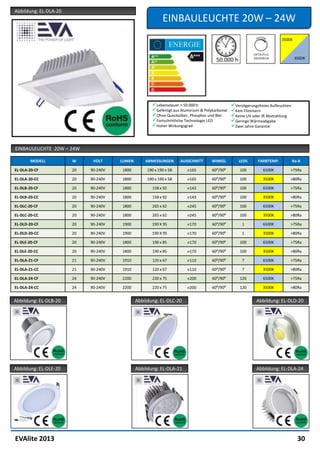

30. Abbildung: EL-DLA-20
EINBAULEUCHTE 20W – 24W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAULEUCHTE 20W – 24W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-20-CF 20 90-240V 1800 190 x 190 x 58 ⌀165 60⁰/90⁰ 100 6500K >75Ra
EL-DLA-20-CC 20 90-240V 1800 190 x 190 x 58 ⌀165 60⁰/90⁰ 100 3500K >80Ra
EL-DLB-20-CF 20 90-240V 1800 158 x 92 ⌀143 60⁰/90⁰ 100 6500K >75Ra
EL-DLB-20-CC 20 90-240V 1800 158 x 92 ⌀143 60⁰/90⁰ 100 3500K >80Ra
EL-DLC-20-CF 20 90-240V 1800 265 x 62 ⌀245 60⁰/90⁰ 100 6500K >75Ra
EL-DLC-20-CC 20 90-240V 1800 265 x 62 ⌀245 60⁰/90⁰ 100 3500K >80Ra
EL-DLD-20-CF 20 90-240V 1900 190 X 95 ⌀170 60⁰/90⁰ 1 6500K >75Ra
EL-DLD-20-CC 20 90-240V 1900 190 X 95 ⌀170 60⁰/90⁰ 1 3500K >80Ra
EL-DLE-20-CF 20 90-240V 1800 190 x 85 ⌀170 60⁰/90⁰ 100 6500K >75Ra
EL-DLE-20-CC 20 90-240V 1800 190 x 85 ⌀170 60⁰/90⁰ 100 3500K >80Ra
EL-DLA-21-CF 21 90-240V 1910 120 x 67 ⌀110 60⁰/90⁰ 7 6500K >75Ra
EL-DLA-21-CC 21 90-240V 1910 120 x 67 ⌀110 60⁰/90⁰ 7 3500K >80Ra
EL-DLA-24-CF 24 90-240V 2200 220 x 75 ⌀200 60⁰/90⁰ 120 6500K >75Ra
EL-DLA-24-CC 24 90-240V 2200 220 x 75 ⌀200 60⁰/90⁰ 120 3500K >80Ra
Abbildung: EL-DLB-20 Abbildung: EL-DLC-20 Abbildung: EL-DLD-20
Abbildung: EL-DLE-20 Abbildung: EL-DLA-21 Abbildung: EL-DLA-24
EVAlite 2013 30

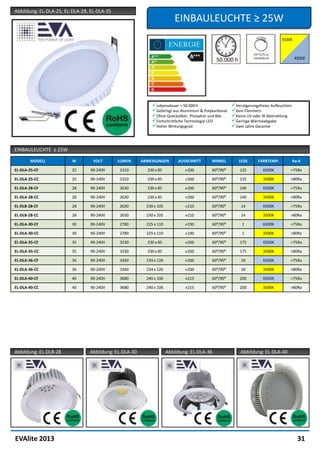

31. Abbildung: EL-DLA-25, EL-DLA-28, EL-DLA-35
EINBAULEUCHTE ≥ 25W
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
EINBAULEUCHTE ≥ 25W
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLA-25-CF 25 90-240V 2310 230 x 85 ⌀200 60⁰/90⁰ 125 6500K >75Ra
EL-DLA-25-CC 25 90-240V 2310 230 x 85 ⌀200 60⁰/90⁰ 125 3500K >80Ra
EL-DLA-28-CF 28 90-240V 2630 230 x 85 ⌀200 60⁰/90⁰ 140 6500K >75Ra
EL-DLA-28-CC 28 90-240V 2630 230 x 85 ⌀200 60⁰/90⁰ 140 3500K >80Ra
EL-DLB-28-CF 28 90-240V 2630 230 x 105 ⌀210 60⁰/90⁰ 14 6500K >75Ra
EL-DLB-28-CC 28 90-240V 2630 230 x 105 ⌀210 60⁰/90⁰ 14 3500K >80Ra
EL-DLA-30-CF 30 90-240V 2780 225 x 110 ⌀190 60⁰/90⁰ 1 6500K >75Ra
EL-DLA-30-CC 30 90-240V 2780 225 x 110 ⌀190 60⁰/90⁰ 1 3500K >80Ra
EL-DLA-35-CF 35 90-240V 3230 230 x 85 ⌀200 60⁰/90⁰ 175 6500K >75Ra
EL-DLA-35-CC 35 90-240V 3230 230 x 85 ⌀200 60⁰/90⁰ 175 3500K >80Ra
EL-DLA-36-CF 36 90-240V 3360 234 x 126 ⌀200 60⁰/90⁰ 18 6500K >75Ra
EL-DLA-36-CC 36 90-240V 3360 234 x 126 ⌀200 60⁰/90⁰ 18 3500K >80Ra
EL-DLA-40-CF 40 90-240V 3680 240 x 106 ⌀215 60⁰/90⁰ 200 6500K >75Ra
EL-DLA-40-CC 40 90-240V 3680 240 x 106 ⌀215 60⁰/90⁰ 200 3500K >80Ra
Abbildung: EL-DLB-28 Abbildung: EL-DLA-30 Abbildung: EL-DLA-36 Abbildung: EL-DLA-40
EVAlite 2013 31

32. Abbildung: EL-DLRA-25 und EL-DLRA-35
RECHTECK-EINBAULEUCHTE
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Schwenkbar um 90⁰ Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
RECHTECK-EINBAULEUCHTE
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-DLRA-25-CF 25 90-240V 2210 235 x 145 x 117 220 x 130 120⁰ 1 6500K >75Ra
EL-DLRA-25-CC 25 90-240V 2210 235 x 145 x 117 220 x 130 120⁰ 1 3500K >80Ra
EL-DLRA-35-CF 35 90-240V 2730 235 x 145 x 117 220 x 130 120⁰ 1 6500K >75Ra
EL-DLRA-35-CC 35 90-240V 2730 235 x 145 x 117 220 x 130 120⁰ 1 3500K >80Ra
EL-DLRB-25-CF 25 90-240V 2190 235 x 145 x 117 220 x 130 120⁰ 2 6500K >75Ra
EL-DLRB-25-CC 25 90-240V 2190 235 x 145 x 117 220 x 130 120⁰ 2 3500K >80Ra
EL-DLRB-35-CF 35 90-240V 2690 235 x 145 x 117 220 x 130 120⁰ 2 6500K >75Ra
EL-DLAB-35-CC 35 90-240V 2690 235 x 145 x 117 220 x 130 120⁰ 2 3500K >80Ra
EL-DLRC-30-CF 30 90-240V 2350 230 x 144 x 100 223 x 130 120⁰ 2 6500K >75Ra
EL-DLRC-30-CC 30 90-240V 2350 230 x 144 x 100 223 x 130 120⁰ 2 3500K >80Ra
EL-DLRD-23-CF 23 90-240V 1975 230 x 144 x 100 223 x 130 120⁰ 60 6500K >75Ra
EL-DLRD-23-CC 23 90-240V 1975 230 x 144 x 100 223 x 130 120⁰ 60 3500K >80Ra
EL-DLRD-32-CF 32 90-240V 2650 230 x 144 x 100 223 x 130 120⁰ 90 6500K >75Ra
EL-DLRD-32-CC 32 90-240V 2650 230 x 144 x 100 223 x 130 120⁰ 90 3500K >80Ra
EL-DLRD-38-CF 38 90-240V 3420 230 x 144 x 100 223 x 130 120⁰ 105 6500K >75Ra
EL-DLRD-38-CC 38 90-240V 3420 230 x 144 x 100 223 x 130 120⁰ 105 3500K >80Ra
Abbildung: EL-DLRB-25/35 Abbildung: EL-DLRC-30 Abbildung: EL-DLRD-23/32 Abbildung: EL-DLRD-38
EVAlite 2013 32

33. Abbildung: EL-CLA-20
ZYLINDER-EINBAULEUCHTEN
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED/COB LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
ZYLINDER-EINBAULEUCHTEN
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-CLA-20-CF 20 90-240V 1710 145 x 83 132 30⁰/45⁰/60⁰/90⁰ 10 6500K >75Ra
EL-CLA-20-CC 20 90-240V 1710 145 x 83 132 30⁰/45⁰/60⁰/90⁰ 10 3500K >80Ra
EL-CLA-36-CF 36 90-240V 3220 187 x 118 177 30⁰/45⁰/60⁰/90⁰ 36 6500K >75Ra
EL-CLA-36-CC 36 90-240V 3220 187 x 118 177 30⁰/45⁰/60⁰/90⁰ 36 3500K >80Ra
EL-CLA-60-CF 60 90-240V 5400 232 x 148 220 30⁰/45⁰/60⁰/90⁰ 30 6500K >75Ra
EL-CLA-60-CC 60 90-240V 5400 232 x 148 220 30⁰/45⁰/60⁰/90⁰ 30 3500K >80Ra
EL-CLB-60-CF 60 90-240V 5400 230 x 225 230 30⁰/45⁰/60⁰/90⁰ 30 6500K >75Ra
EL-CLB-60-CC 60 90-240V 5400 230 x 225 230 30⁰/45⁰/60⁰/90⁰ 30 3500K >80Ra
Abbildung: EL-CLA-36 Abbildung: EL-CLA-60 Abbildung: EL-CLB-60
EVAlite 2013 33

34. Abbildung: EL-GLA-06 und EL-GLA-15
RASTERLEUCHTEN
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED/COB LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
RASTERLEUCHTEN
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-GLA-06-CF 6 90-240V 470 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 6 6500K >75Ra
EL-GLA-06-CC 6 90-240V 470 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 6 3500K >80Ra
EL-GLA-07-CF 7 90-240V 530 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 7 6500K >75Ra
EL-GLA-07-CC 7 90-240V 530 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 7 3500K >80Ra
EL-GLA-09-CF 9 90-240V 740 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 9 6500K >75Ra
EL-GLA-09-CC 9 90-240V 740 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 9 3500K >80Ra
EL-GLA-12-CF 12 90-240V 1000 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 12 6500K >75Ra
EL-GLA-12-CC 12 90-240V 1100 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 12 3500K >80Ra
EL-GLA-15-CF 15 90-240V 1290 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 6 6500K >75Ra
EL-GLA-15-CC 15 90-240V 1290 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 6 3500K >80Ra
EL-GLA-18-CF 18 90-240V 1620 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 7 6500K >75Ra
EL-GLA-18-CC 18 90-240V 1620 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 7 3500K >80Ra
EL-GLA-23-CF 23 90-240V 1975 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 9 6500K >75Ra
EL-GLA-23-CC 23 90-240V 1975 185 x 185 x 126 155 x 155 30⁰/45⁰/60⁰/90⁰ 9 3500K >80Ra
EL-GLA-30-CF 30 90-240V 2650 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 12 6500K >75Ra
EL-GLA-30-CC 30 90-240V 2650 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 12 3500K >80Ra
Abbildung: EL-GLA-07 und EL-GLA-18 Abbildung: EL-GLA-09 und EL-GLA-23 Abbildung: EL-GLB-12 und EL-GLB-30
EVAlite 2013 34

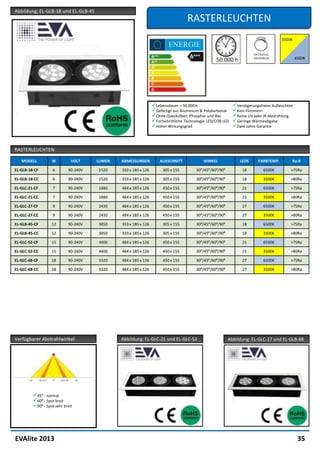

35. Abbildung: EL-GLB-18 und EL-GLB-45
RASTERLEUCHTEN
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED/COB LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
RASTERLEUCHTEN
MODELL W VOLT LUMEN ABMESSUNGEN AUSSCHNITT WINKEL LEDS FARBTEMP. Ra-8
EL-GLB-18-CF 6 90-240V 1520 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 18 6500K >75Ra
EL-GLB-18-CC 6 90-240V 1520 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 18 3500K >80Ra
EL-GLC-21-CF 7 90-240V 1880 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 21 6500K >75Ra
EL-GLC-21-CC 7 90-240V 1880 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 21 3500K >80Ra
EL-GLC-27-CF 9 90-240V 2430 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 27 6500K >75Ra
EL-GLC-27-CC 9 90-240V 2430 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 27 3500K >80Ra
EL-GLB-45-CF 12 90-240V 3850 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 18 6500K >75Ra
EL-GLB-45-CC 12 90-240V 3850 333 x 185 x 126 305 x 155 30⁰/45⁰/60⁰/90⁰ 18 3500K >80Ra
EL-GLC-52-CF 15 90-240V 4400 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 21 6500K >75Ra
EL-GLC-52-CC 15 90-240V 4400 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 21 3500K >80Ra
EL-GLC-68-CF 18 90-240V 5320 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 27 6500K >75Ra
EL-GLC-68-CC 18 90-240V 5320 484 x 185 x 126 450 x 155 30⁰/45⁰/60⁰/90⁰ 27 3500K >80Ra
Verfügbarer Abstrahlwinkel Abbildung: EL-GLC-21 und EL-GLC-52 Abbildung: EL-GLC-27 und EL-GLB-68
45⁰ - normal
60⁰ - Spot breit
90⁰ - Spot sehr breit
EVAlite 2013 35

36. Abbildung: EL-PAN-36 und EL-PAN-72
LED DECKENPLATTEN
RGB
OPTIONAL
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED/COB LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
LED DECKENPLATTEN
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8
EL-PAN-36-CF 6 90-240V 3000 600 x 600 x 11 120⁰ 384 6500K >75Ra
EL-PAN-36-CC 6 90-240V 3000 600 x 600 x 11 120⁰ 384 3500K >80Ra
EL-PAN-72-CF 7 90-240V 6000 600 x 600 x 12 120⁰ 768 6500K >75Ra
EL-PAN-72-CC 7 90-240V 6000 600 x 600 x 12 120⁰ 768 3500K >80Ra
EL-PAL-36-CF 9 90-240V 3000 1200 x 300 x 11 120⁰ 384 6500K >75Ra
EL-PAL-36-CC 9 90-240V 3000 1200 x 300 x 11 120⁰ 384 3500K >80Ra
EL-PAL-72-CF 12 90-240V 6000 1200 x 300 x 11 120⁰ 768 6500K >75Ra
EL-PAL-72-CC 12 90-240V 6000 1200 x 300 x 11 120⁰ 768 3500K >80Ra
Verfügbarer Abstrahlwinkel Abbildung: LED T5 verschiedene Oberflächen
120⁰ - Fluter
EVAlite 2013 36

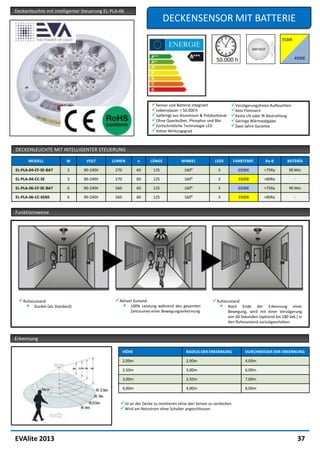

37. Deckenleuchte mit intelligenter Steuerung EL-PLA-06
DECKENSENSOR MIT BATTERIE
Sensor und Batterie integriert Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
DECKENLEUCHTE MIT INTELLIGENTER STEUERUNG
MODELL W VOLT LUMEN ⌀ LÄNGE WINKEL LEDS FARBTEMP. Ra-8 BATERÍA
EL-PLA-04-CF-SE-BAT 3 90-240V 270 60 125 160⁰ 3 6500K >75Ra 90 Min
EL-PLA-04-CC-SE 3 90-240V 270 60 125 160⁰ 3 3500K >80Ra -
EL-PLA-06-CF-SE-BAT 6 90-240V 560 60 125 160⁰ 3 6500K >75Ra 90 Min
EL-PLA-06-CC-SENS 6 90-240V 560 60 125 160⁰ 3 3500K >80Ra -
Funktionsweise
Ruhezustand Aktiver Zustand Ruhezustand
 Dunkel (als Standard)  100% Leistung während des gesamten  Nach Ende der Erkennung einer
Zeitraumes einer Bewegungserkennung Bewegung, wird mit einer Verzögerung
von 60 Sekunden (optional bis 180 Sek.) in
den Ruhezustand zurückgeschalten.
Erkennung
HÖHE RADIUS DER ERKENNUNG DURCHMESSER DER ERKENNUNG
2,00m 2,00m 4,00m
2,50m 3,00m 6,00m
3,00m 3,50m 7,00m
4,00m 4,00m 8,00m
Ist an der Decke zu montieren ohne den Sensor zu verdecken.
Wird am Netzstrom ohne Schalter angeschlossen.
EVAlite 2013 37

39. Abbildung: EL-PRY-10, EL-PRY-30 und EL-PRY-50,
LED SCHEINWERFER 10W – 30W
Gehäuseschutz IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED SCHEINWERFER 10W – 30W
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-PRY-10-CC 10 90-240V 800 105 x 114 x 88 120⁰ 1 6500K >75Ra HAL 75W
EL-PRY-10-CF 10 90-240V 800 105 x 114 x 88 120⁰ 1 3500K >80Ra HAL 75W
EL-PRY-30-CC 30 90-240V 2500 185 x 225 x 126 120⁰ 1 6500K >75Ra HAL 150W
EL-PRY-30-CF 30 90-240V 2500 185 x 225 x 126 120⁰ 1 3500K >80Ra HAL 150W
EL-PRY-50-CC 50 90-240V 4500 185 x 225 x 126 120⁰ 1 6500K >75Ra HAL 250W
EL-PRY-50-CF 50 90-240V 4500 185 x 225 x 126 120⁰ 1 3500K >80Ra HAL 250W
EL-PRZ-10-CC 10 90-240V 800 134 x 158 x 57 120⁰ 1 6500K >75Ra HAL 75W
EL-PRZ-10-CF 10 90-240V 800 134 x 158 x 57 120⁰ 1 3500K >80Ra HAL 75W
EL-PRZ-30-CC 30 90-240V 2500 179 x 192 x 68 120⁰ 1 6500K >75Ra HAL 150W
EL-PRZ-30-CF 30 90-240V 2500 179 x 192 x 68 120⁰ 1 3500K >80Ra HAL 150W
EL-PRZ-50-CC 50 90-240V 4500 195 x 228 x 80 120⁰ 1 6500K >75Ra HAL 250W
EL-PRZ-50-CF 50 90-240V 4500 195 x 228 x 80 120⁰ 1 3500K >80Ra HAL 250W
Verfügbarer Abstrahlwinkel Abbildung: EL-PRZ-10, EL-PRZ-30 und EL-PRZ-50
120⁰ - Fluter
EVAlite 2013 39

40. Abbildung: EL-PRY-70W, EL-PRY-80W, EL-PRY-100
LED SCHEINWERFER 70W – 100W
Gehäuseschutz IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED SCHEINWERFER 70W – 100W
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-PRY-70-CC 70 90-240V 5980 360 x 290 x 114 120⁰ 1 6500K >75Ra HAL 300W
EL-PRY-70-CF 70 90-240V 5980 360 x 290 x 114 120⁰ 1 3500K >80Ra HAL 300W
EL-PRY-80-CC 80 90-240V 7400 360 x 290 x 114 120⁰ 1 6500K >75Ra >HAL
300W
EL-PRY-80-CF 80 90-240V 7400 360 x 290 x 114 120⁰ 1 3500K >80Ra >HAL
300W
EL-PRY-100-CC 100 90-240V 9000 360 x 290 x 114 120⁰ 1 6500K >75Ra HAL 500W
EL-PRY-100-CF 100 90-240V 9000 360 x 290 x 114 120⁰ 1 3500K >80Ra HAL 500W
EL-PRZ-100-CC 100 90-240V 9000 250 x 300 x 90 120⁰ 2 6500K >75Ra HAL 500W
EL-PRZ-100-CF 100 90-240V 9000 250 x 300 x 90 120⁰ 2 3500K >80Ra HAL 500W
Verfügbarer Abstrahlwinkel Abbildung: EL-PRZ-100
120⁰ - Fluter
EVAlite 2013 40

41. Abbildung: EL-PRY-200W
LED SCHEINWERFER 200W – 400W
Gehäuseschutz IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
LED SCHEINWERFER 200W – 400W
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-PRY-200-CC 200 90-240V 18900 552 x 397 x 315 120⁰ 1 6500K >75Ra HAL 1000W
EL-PRY-200-CF 200 90-240V 18900 552 x 397 x 315 120⁰ 1 3500K >80Ra HAL 1000W
EL-PRZ-200-CC 200 90-240V 18900 390 x 340 x 95 120⁰ 1 6500K >75Ra HAL 1000W
EL-PRZ-200-CF 200 90-240V 18900 390 x 340 x 95 120⁰ 1 3500K >80Ra HAL 1000W
EL-PRC-300-CC 300 90-240V 28100 430 x 302 120⁰ 2 6500K >75Ra HAL 1500W
EL-PRC-300-CF 300 90-240V 28100 430 x 302 120⁰ 2 3500K >80Ra HAL 1500W
EL-PRC-400-CC 400 90-240V 39200 460 x 302 120⁰ 4 6500K >75Ra HAL 2000W
EL-PRC-400-CF 400 90-240V 39200 460 x 302 120⁰ 4 3500K >80Ra HAL 2000W
EL-PRZ-400-CC 400 90-240V 42000 600 x 400 120⁰ 4 6500K >75Ra HAL 2000W
EL-PRZ-400-CF 400 90-240V 42000 600 x 400 120⁰ 4 3500K >80Ra HAL 2000W
Opciones De Sensor
MODELL TYP FUNKTION MONTAJE
EL-PCELL-10-100W Fotozelle Abends bis Morgens integriert
EL-PIR-10-100W Bewegung Erkennung der Anwesenheit integriert
EL-PCELL-200-400W Fotozelle Abends bis Morgens integriert
EL-PIR-200-400W Bewegung Erkennung der Anwesenheit integriert
Abbildung: EL-PRZ-200 Abbildung: EL-PRC-400 Abbildung: EL-PRZ-400
EVAlite 2013 41

43. Abbildung: EL-MAZ-20
KOLBENLAMPE E27/E40
Ersetzt Lampen E27/E40 HPS, LPS Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
KOLBENLAMPE (E27/E40)
MODELL W SOCKEL VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-MAZ-20-CF 20 E27/E40 90-240V 1890 90 x 205 360⁰ 312 6500K >75Ra 150W VHg
EL-MAZ-20-CC 20 E27/E40 90-240V 1890 90 x 205 360⁰ 312 3500K >80Ra 150W VHg
EL-MAZ-30-CF 30 E27/E40 90-240V 2700 90 x 218 360⁰ 510 6500K >75Ra 150W HPS
EL-MAZ-30-CC 30 E27/E40 90-240V 2700 90 x 218 360⁰ 510 3500K >80Ra 150W HPS
EL-MAZ-40-CF 40 E27/E40 90-240V 3850 90 x 258 360⁰ 660 6500K >75Ra 250W HPS
EL-MAZ-40-CC 40 E27/E40 90-240V 3850 90 x 258 360⁰ 660 3500K >80Ra 250W HPS
EL-MAZ-60-CF 60 E27/E40 90-240V 5900 90 x 278 360⁰ 960 6500K >75Ra 400W HPS
EL-MAZ-60-CC 60 E27/E40 90-240V 5900 90 x 278 360⁰ 960 3500K >80Ra 400W HPS
EL-MAZ-80-CF 80 E27/E40 90-240V 7500 105 x 280 360⁰ 1120 6500K >75Ra 500W HPS
EL-MAZ-80-CC 80 E27/E40 90-240V 7500 105 x 280 360⁰ 1120 3500K >80Ra 500W HPS
EL-MAZ-100-CF 100 E27/E40 90-240V 9200 105 x 300 360⁰ 1456 6500K >75Ra 750W HPS
EL-MAZ-100-CC 100 E27/E40 90-240V 9200 105 x 300 360⁰ 1456 3500K >80Ra 750W HPS
Abbildung: EL-MAZ-30 Abbildung: EL-MAZ-40 Abbildung: EL-MAZ-60
Abbildung: EL-MAZ-80 Abbildung: EL-MAZ-100
EVAlite 2013 43

44. Abbildung: EL-MIP-30
KOLBENLAMPEN E40
Ersetzt E40 HPS und LPS Lampen Hoher Wirkungsgrad
Gehäuseschutz IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
KOLBENLAMPEN E40
MODELL W SOCKEL VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-MIP-30-CF 30 E40 90-240V 2800 115 x 272 360⁰ 30 6500K >75Ra 150W HPS
EL-MIP-30-CC 30 E40 90-240V 2800 115 x 272 360⁰ 30 3500K >80Ra 150W HPS
EL-MIP-48-CF 48 E40 90-240V 4650 101 x 300 360⁰ 48 6500K >75Ra 250W HPS
EL-MIP-48-CC 48 E40 90-240V 4650 101 x 300 360⁰ 48 3500K >80Ra 250W HPS
EL-MIP-56-CF 56 E40 90-240V 5300 101 x 300 360⁰ 56 6500K >75Ra 400W HPS
EL-MIP-56-CC 56 E40 90-240V 5300 101 x 300 360⁰ 56 3500K >80Ra 400W HPS
EL-MIP-72-CF 72 E40 90-240V 6800 120 x 460 360⁰ 72 6500K >75Ra 500W HPS
EL-MIP-72-CC 72 E40 90-240V 6800 120 x 460 360⁰ 72 3500K >80Ra 500W HPS
Abbildung: EL-MIP-48 Abbildung: EL-MIP-56 Abbildung: EL-MIP-72
EVAlite 2013 44

45. Abb.: EL-HBA-100, EL-HBA-150, EL-HBA-200 und 250
HALLENLEUCHTE (HIGH-BAY)
Ersetzt High-Bay Hoher Wirkungsgrad
IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
HALLENLEUCHTE (HIGH-BAY)
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-HBA-80-CF 80 90-240V 7800 560 x 470 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 400W
EL-HBA-100-CF 100 90-240V 9800 590 x 470 60⁰/90⁰/120⁰ 1 6500K >75Ra >HPS 400W
EL-HBA-150-CF 150 90-240V 14200 420 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra >>HPS 400W
EL-HBA-200-CF 200 90-240V 19000 460 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra >HPS 700W
EL-HBA-250-CF 250 90-240V 23500 520 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 1000W
EL-HBA-300-CF 300 90-240V 26500 650 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 1500W
EL-HBA-400-CF 400 90-240V 38000 675 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 2000W
Abbildung: EL-HBA-80 Abbildung: EL-HBA-300 Abbildung: EL-HBA-400
EVAlite 2013 45

46. Abbildung: EL-HBR-SCHEINWERFER
HIGH-BAY/SCHEINWERFER
Ersetzt High-Bay und Strahler Hoher Wirkungsgrad, kein Flimmern
IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Keine UV oder IR Abstrahlung
Gefertigt aus Aluminium & Polykarbonat Geringe Wärmeabgabe
Ohne Quecksilber, Phosphor und Blei Zwei Jahre Garantie
Fortschrittliche Technologie LED Modulares Design
HIGH BAYS/SCHEINWERFER
MODELL W VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-HBR-80-CF 80 90-240V 7800 560 x 470 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 400W
EL-HBR-100-CF 100 90-240V 9800 590 x 470 60⁰/90⁰/120⁰ 1 6500K >75Ra >HPS 400W
EL-HBR-150-CF 150 90-240V 14200 420 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra >>HPS 400W
EL-HBR-200-CF 200 90-240V 19000 460 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra >HPS 700W
EL-HBR-250-CF 250 90-240V 23500 520 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 1000W
EL-HBR-300-CF 300 90-240V 26500 650 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 1500W
EL-HBA-400-CF 400 90-240V 38000 675 x 495 60⁰/90⁰/120⁰ 1 6500K >75Ra HPS 2000W
Abbildung: EL-HBA-80 Abbildung: EL-HBA-300 Abbildung: EL-HBA-400
EVAlite 2013 46

48. Abbildung: EL-ESL-30
STRASSENLAMPEN (E40)
Ersetzt E40 Straßenlampen Hoher Wirkungsgrad
IP65 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h ein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
STRASSENLAMPEN (E40)
MODELL W SOCKEL VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-ESL-28-CF 28 E40 90-240V 2600 90 x 275 120⁰ 28 6500K >75Ra 150W HPS
EL-ESL-28-CC 28 E40 90-240V 2600 90 x 275 120⁰ 28 3500K >80Ra 150W HPS
EL-ESL-56-CF 56 E40 90-240V 5300 105 x 285 120⁰/150⁰ 28 6500K >75Ra 250W HPS
EL-ESL-56-CC 56 E40 90-240V 5300 105 x 285 120⁰/150⁰ 28 3500K >80Ra 250W HPS
EL-ESL-80-CF 80 E40 90-240V 7200 105 x 285 120⁰/150⁰ 28 6500K >75Ra 400W HPS
EL-ESL-80-CC 80 E40 90-240V 7200 105 x 285 120⁰/150⁰ 28 3500K >80Ra 400W HPS
EL-ESL-100-CF 100 E40 90-240V 8900 105 x 285 120⁰/150⁰ 28 6500K >75Ra >400W HPS
EL-ESL-100-CC 100 E40 90-240V 8900 105 x 285 120⁰/150⁰ 28 3500K >80Ra >400W HPS
Abbildung: EL-ESL-56 Abbildung: EL-ESL-80 Abbildung: EL-ESL-100
EVAlite 2013 48

49. Abbildung: EL-FAR-50
STRASSENLAMPEN
Ersetzt Lampen E40 HPS, LPS Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED Zwei Jahre Garantie
Hoher Wirkungsgrad
STRASSENLAMPEN
MODELL W SOCKEL VOLT LUMEN ABMESSUNGEN WINKEL LEDS FARBTEMP. Ra-8 EQUIV.
EL-FAH-50-CF 50 60mm 90-240V 4750 489 x 315 x 204 150⁰ 48 6500K >75Ra HPS 250
EL-FAH-50-CC 50 60mm 90-240V 4750 489 x 315 x 204 150⁰ 48 3500K >80Ra HPS 250
EL-FAH-75-CF 75 60mm 90-240V 7200 580 x 315 x 204 150⁰ 72 6500K >75Ra >HPS 250
EL-FAH-75-CC 75 60mm 90-240V 7200 580 x 315 x 204 150⁰ 72 3500K >80Ra >HPS 250
EL-FAH-100-CF 100 60mm 90-240V 9600 755 x 300 x 215 150⁰ 96 6500K >75Ra HPS 400
EL-FAH-100-CC 100 60mm 90-240V 9600 755 x 300 x 215 150⁰ 96 3500K >80Ra HPS 400
EL-FAH-125-CF 125 60mm 90-240V 11650 845 x 300 x 215 150⁰ 120 6500K >75Ra >HPS 400
EL-FAH-125-CC 125 60mm 90-240V 11650 845 x 300 x 215 150⁰ 120 3500K >80Ra >HPS 400
EL-FAH-155-CF 155 60mm 90-240V 14300 853 x 315 x 204 150⁰ 144 6500K >75Ra HPS 750
EL-FAH-155-CC 155 60mm 90-240V 14300 853 x 315 x 204 150⁰ 144 3500K >80Ra HPS 750
EL-FAH-180-CF 180 60mm 90-240V 17000 944 x 315 x 204 150⁰ 168 6500K >75Ra HPS 1000
EL-FAH-180-CC 180 60mm 90-240V 17000 944 x 315 x 204 150⁰ 168 3500K >80Ra HPS 1000
Abbildung: EL-FAR-75 Abbildung: EL-FAR-100 Justierbar 3D
Abbildung: EL-FAR-125 Abbildung: EL-FAR-150/200
Justierbar ±6⁰
Justierbar ±6⁰
EVAlite 2013 49

51. Abbildung: LED LICHTBAND
LED LICHTBAND
RGB
Lebensdauer > 50.000 h Verzögerungsfreies Aufleuchten
Gefertigt aus Aluminium & Polykarbonat Kein Flimmern
Ohne Quecksilber, Phosphor und Blei Keine UV oder IR Abstrahlung
Fortschrittliche Technologie LED Geringe Wärmeabgabe
Hoher Wirkungsgrad Zwei Jahre Garantie
Selbstklebendes LED LICHTBAND
MODELL W/M VOLT IP LÄNGE LEDS/M FARBE
EL-LTR-30-CF 7,2 12V DC 65 5000 30 6500K
EL-LTR-30-CC 7,2 12V DC 65 5000 30 3500K
EL-LTR-30-RGB 7,2 12V DC 65 5000 30 RGB
EL-LTR-60-CF 14,4 12V DC 65 5000 60 6500K
EL-LTR-60-CC 14,4 12V DC 65 5000 60 3500K
EL-LTR-60-RGB 14,4 12V DC 65 5000 60 RGB
Abbildung: Lichtband LED RGB Funksteuerung Digitaler Dimmer
EVAlite 2013 51

52. Abbildung: EL-P56-IP-35-POOL
PAR56 SCHWIMMBECKEN
Gehäuseschutz IP68 Verzögerungsfreies Aufleuchten
Lebensdauer > 50.000 h Kein Flimmern
Gefertigt aus Aluminium & Polykarbonat Keine UV oder IR Abstrahlung
Ohne Quecksilber, Phosphor und Blei Geringe Wärmeabgabe
Fortschrittliche Technologie LED/COB LED Zwei Jahre Garantie
Hoher Wirkungsgrad
SCHWIMMBECKENLAMPE
MODELL W VOLT ABMESSUNGEN WINKEL LEDS FARBE
EL-P56-IP-35-POOL 35 12V AC 178 x 114 120⁰ 501 RGB
RGB POOL LED LICHTBÄNDER UND EL-P56-IP-20-POOL
EVAlite 2013 52

53. PAQUETES DE EMERGENCIA T8
OPCIÓNES
MODELL W Ah VOLT DURACIÓN TIPO VIDA ÚTIL
EL-BAT-T8-10W 10 2,5 12V DC 2 Horas Ni-Cd 6 Años
EL-BAT-T8-18W 18 3,5 12V DC 2 Horas Ni-Cd 6 Años
EL-BAT-T8-23W 23 4,5 12V DV 2 Horas Ni-Cd 6 Años
OFICINAS Y ALMACÉN
Avda. H. Vicente Ramos S/N · 03540 Alicante
Pol. Cachapet. Nº 35-A · 03330 Crevillente
Oficina : 965 40 24 49
Dept. Comercial : 696 47 11 65
comercial@ecolights.es
info@ecolights.es
www.ecolights.es
EVAlite 2013 53
