1. LED-Ratgeber
Nützliche Tipps und
Informationen rund um
LED-Lampen

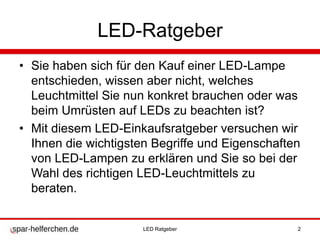

2. LED-Ratgeber
• Sie haben sich für den Kauf einer LED-Lampe
entschieden, wissen aber nicht, welches
Leuchtmittel Sie nun konkret brauchen oder was
beim Umrüsten auf LEDs zu beachten ist?
• Mit diesem LED-Einkaufsratgeber versuchen wir
Ihnen die wichtigsten Begriffe und Eigenschaften
von LED-Lampen zu erklären und Sie so bei der
Wahl des richtigen LED-Leuchtmittels zu
beraten.
LED Ratgeber 2

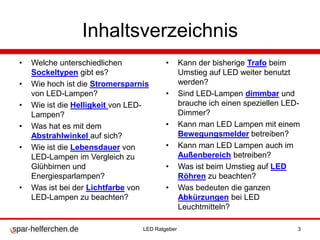

3. Inhaltsverzeichnis
• Welche unterschiedlichen
Sockeltypen gibt es?
• Wie hoch ist die Stromersparnis
von LED-Lampen?
• Wie ist die Helligkeit von LED-
Lampen?
• Was hat es mit dem
Abstrahlwinkel auf sich?
• Wie ist die Lebensdauer von
LED-Lampen im Vergleich zu
Glühbirnen und
Energiesparlampen?
• Was ist bei der Lichtfarbe von
LED-Lampen zu beachten?
• Kann der bisherige Trafo beim
Umstieg auf LED weiter benutzt
werden?
• Sind LED-Lampen dimmbar und
brauche ich einen speziellen LED-
Dimmer?
• Kann man LED Lampen mit einem
Bewegungsmelder betreiben?
• Kann man LED Lampen auch im
Außenbereich betreiben?
• Was ist beim Umstieg auf LED
Röhren zu beachten?
• Was bedeuten die ganzen
Abkürzungen bei LED
Leuchtmitteln?
LED Ratgeber 3

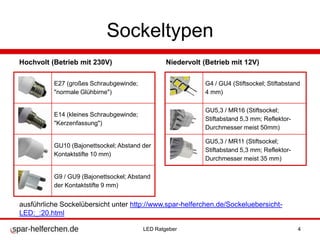

4. Sockeltypen
Hochvolt (Betrieb mit 230V) Niedervolt (Betrieb mit 12V)
E27 (großes Schraubgewinde;
"normale Glühbirne")
E14 (kleines Schraubgewinde;
"Kerzenfassung")
GU10 (Bajonettsockel; Abstand der
Kontaktstifte 10 mm)
G9 / GU9 (Bajonettsockel; Abstand
der Kontaktstifte 9 mm)
G4 / GU4 (Stiftsockel; Stiftabstand
4 mm)
GU5,3 / MR16 (Stiftsockel;
Stiftabstand 5,3 mm; Reflektor-
Durchmesser meist 50mm)
GU5,3 / MR11 (Stiftsockel;
Stiftabstand 5,3 mm; Reflektor-
Durchmesser meist 35 mm)
ausführliche Sockelübersicht unter http://www.spar-helferchen.de/Sockeluebersicht-
LED:_:20.html
LED Ratgeber 4

5. Einsparpotenzial
• Mit den richtigen LED-Leuchtmittel lassen sich bis zu 90%
Stromkosten sparen
• Beispielrechnung:
Glühbirne Energiesparlampe LED-Lampe
Verbrauch
Kosten pro
Jahr
Ver-
brauch
Kosten pro
Jahr
Einsparung
pro Jahr
Ver-
brauch
Kosten pro
Jahr
Einsparung
pro Jahr
40 Watt 19,20 EUR 9 Watt 4,32 EUR 14,88 EUR 6 Watt 2,88 EUR 16,32 EUR
60 Watt 28,80 EUR 13 Watt 6,24 EUR 22,56 EUR 10 Watt 4,80 EUR 24,00 EUR
75 Watt 36,00 EUR 16 Watt 7,68 EUR 28,32 EUR 13 Watt 6,24 EUR 29,76 EUR
100 Watt 48,00 EUR 20 Watt 9,60 EUR 38,40 EUR 17 Watt 8,16 EUR 39,84 EUR
Berechnungsgrundlage: 2.000 Stunden Brenndauer pro Jahr (etwa 5,5 Stunden täglich), Strompreis: 24 Cent/kWh
• Individuelle Stromersparnis errechnen mit dem Stromrechner
unter http://www.spar-helferchen.de/Stromsparrechner:_:15.html
LED Ratgeber 5

6. Helligkeit
• Die Helligkeit einer LED-Lampe wird in Lumen
(lm) ausgedrückt
• Faustformel im Vergleich zu herkömmlichen
Glühbirnen
Wattzahl der herkömmlichen Glühbirne x 100 ≈
Lumen-Wert der LED-Lampe
LED Ratgeber 6

7. Helligkeit
• Lumen-Vergleichswerte für Glühbirnen-Ersatz
(Abstrahlwinkel > 120 )
• Lumen-Vergleichswerte für Halogen-Ersatz
(Abstrahlwinkel < 90 )
LED Ratgeber 7

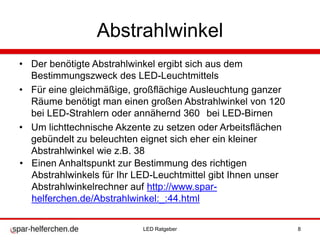

8. Abstrahlwinkel
• Der benötigte Abstrahlwinkel ergibt sich aus dem
Bestimmungszweck des LED-Leuchtmittels
• Für eine gleichmäßige, großflächige Ausleuchtung ganzer
Räume benötigt man einen großen Abstrahlwinkel von 120
bei LED-Strahlern oder annähernd 360 bei LED-Birnen
• Um lichttechnische Akzente zu setzen oder Arbeitsflächen
gebündelt zu beleuchten eignet sich eher ein kleiner
Abstrahlwinkel wie z.B. 38
• Einen Anhaltspunkt zur Bestimmung des richtigen
Abstrahlwinkels für Ihr LED-Leuchtmittel gibt Ihnen unser
Abstrahlwinkelrechner auf http://www.spar-
helferchen.de/Abstrahlwinkel:_:44.html
LED Ratgeber 8

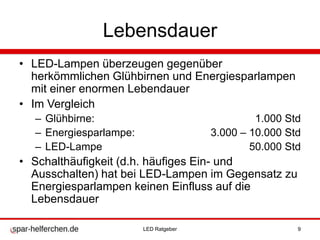

9. Lebensdauer
• LED-Lampen überzeugen gegenüber
herkömmlichen Glühbirnen und Energiesparlampen
mit einer enormen Lebendauer
• Im Vergleich
– Glühbirne: 1.000 Std
– Energiesparlampe: 3.000 – 10.000 Std
– LED-Lampe 50.000 Std
• Schalthäufigkeit (d.h. häufiges Ein- und
Ausschalten) hat bei LED-Lampen im Gegensatz zu
Energiesparlampen keinen Einfluss auf die
Lebensdauer
LED Ratgeber 9

10. Lichtfarbe
• Die Lichtfarbe eines Leuchtmittels wird in Kelvin
(K) angegeben
• Je größer der Kelvin-Wert desto „weißer“ ist die
Lichtfarbe, je geringer der Kelvin-Wert desto
„gelber“ erscheint das Licht
LED Ratgeber 10

11. Transformatoren
• Trafos werden benötigt um die 230V (AC) aus der Steckdose
in 12V (DC) für Niedervolt-Leuchtmittel umzuwandeln
• Ringkerntrafos (auch gewickelte oder magnetische Trafos
genannt) sollten bei AC-tauglichen LED-Produkten keine
Probleme beim Umrüsten verursachen
• Bei elektronische Trafos kommt es beim Umrüsten auf LEDs
häufig zu Problemen (Flackern, Brummen) wenn die
vorgesehene Mindestbelastung des Trafos nicht erreicht wird
• Wird durch die sparsamen LEDs die Mindestlast des Trafos
nicht erreicht bleibt nur der Austausch des alten Trafos durch
einen LED-Trafo mit geringer Mindestlast z.B. hier
http://www.spar-helferchen.de/LED-Lampen/LED-Trafo-und-
Zubehoer/LED-Trafo-12-Volt:::1_16_24.html
LED Ratgeber 11

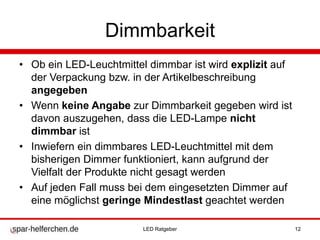

12. Dimmbarkeit
• Ob ein LED-Leuchtmittel dimmbar ist wird explizit auf
der Verpackung bzw. in der Artikelbeschreibung
angegeben
• Wenn keine Angabe zur Dimmbarkeit gegeben wird ist
davon auszugehen, dass die LED-Lampe nicht
dimmbar ist
• Inwiefern ein dimmbares LED-Leuchtmittel mit dem
bisherigen Dimmer funktioniert, kann aufgrund der
Vielfalt der Produkte nicht gesagt werden
• Auf jeden Fall muss bei dem eingesetzten Dimmer auf
eine möglichst geringe Mindestlast geachtet werden
LED Ratgeber 12

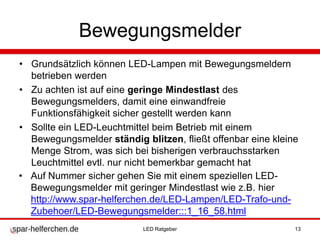

13. Bewegungsmelder
• Grundsätzlich können LED-Lampen mit Bewegungsmeldern
betrieben werden
• Zu achten ist auf eine geringe Mindestlast des
Bewegungsmelders, damit eine einwandfreie
Funktionsfähigkeit sicher gestellt werden kann
• Sollte ein LED-Leuchtmittel beim Betrieb mit einem
Bewegungsmelder ständig blitzen, fließt offenbar eine kleine
Menge Strom, was sich bei bisherigen verbrauchsstarken
Leuchtmittel evtl. nur nicht bemerkbar gemacht hat
• Auf Nummer sicher gehen Sie mit einem speziellen LED-
Bewegungsmelder mit geringer Mindestlast wie z.B. hier
http://www.spar-helferchen.de/LED-Lampen/LED-Trafo-und-
Zubehoer/LED-Bewegungsmelder:::1_16_58.html
LED Ratgeber 13

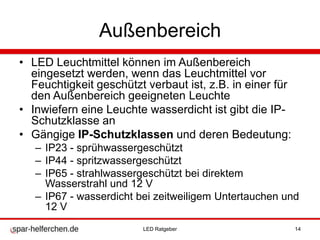

14. Außenbereich
• LED Leuchtmittel können im Außenbereich
eingesetzt werden, wenn das Leuchtmittel vor
Feuchtigkeit geschützt verbaut ist, z.B. in einer für
den Außenbereich geeigneten Leuchte
• Inwiefern eine Leuchte wasserdicht ist gibt die IP-
Schutzklasse an
• Gängige IP-Schutzklassen und deren Bedeutung:
– IP23 - sprühwassergeschützt
– IP44 - spritzwassergeschützt
– IP65 - strahlwassergeschützt bei direktem
Wasserstrahl und 12 V
– IP67 - wasserdicht bei zeitweiligem Untertauchen und
12 V
LED Ratgeber 14

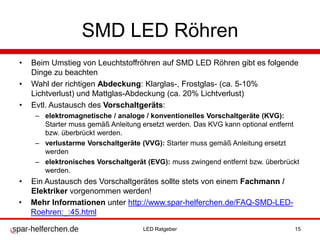

15. SMD LED Röhren
• Beim Umstieg von Leuchtstoffröhren auf SMD LED Röhren gibt es folgende
Dinge zu beachten
• Wahl der richtigen Abdeckung: Klarglas-, Frostglas- (ca. 5-10%
Lichtverlust) und Mattglas-Abdeckung (ca. 20% Lichtverlust)
• Evtl. Austausch des Vorschaltgeräts:
– elektromagnetische / analoge / konventionelles Vorschaltgeräte (KVG):
Starter muss gemäß Anleitung ersetzt werden. Das KVG kann optional entfernt
bzw. überbrückt werden.
– verlustarme Vorschaltgeräte (VVG): Starter muss gemäß Anleitung ersetzt
werden
– elektronisches Vorschaltgerät (EVG): muss zwingend entfernt bzw. überbrückt
werden.
• Ein Austausch des Vorschaltgerätes sollte stets von einem Fachmann /
Elektriker vorgenommen werden!
• Mehr Informationen unter http://www.spar-helferchen.de/FAQ-SMD-LED-
Roehren:_:45.html
LED Ratgeber 15

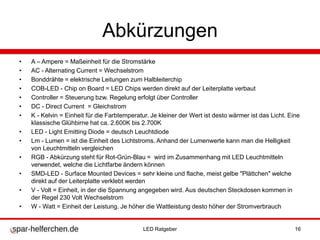

16. Abkürzungen
• A – Ampere = Maßeinheit für die Stromstärke
• AC - Alternating Current = Wechselstrom
• Bonddrähte = elektrische Leitungen zum Halbleiterchip
• COB-LED - Chip on Board = LED Chips werden direkt auf der Leiterplatte verbaut
• Controller = Steuerung bzw. Regelung erfolgt über Controller
• DC - Direct Current = Gleichstrom
• K - Kelvin = Einheit für die Farbtemperatur. Je kleiner der Wert ist desto wärmer ist das Licht. Eine
klassische Glühbirne hat ca. 2.600K bis 2.700K
• LED - Light Emitting Diode = deutsch Leuchtdiode
• Lm - Lumen = ist die Einheit des Lichtstroms. Anhand der Lumenwerte kann man die Helligkeit
von Leuchtmitteln vergleichen
• RGB - Abkürzung steht für Rot-Grün-Blau = wird im Zusammenhang mit LED Leuchtmitteln
verwendet, welche die Lichtfarbe ändern können
• SMD-LED - Surface Mounted Devices = sehr kleine und flache, meist gelbe "Plättchen" welche
direkt auf der Leiterplatte verklebt werden
• V - Volt = Einheit, in der die Spannung angegeben wird. Aus deutschen Steckdosen kommen in
der Regel 230 Volt Wechselstrom
• W - Watt = Einheit der Leistung. Je höher die Wattleistung desto höher der Stromverbrauch
LED Ratgeber 16

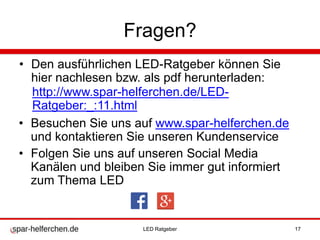

17. Fragen?
• Den ausführlichen LED-Ratgeber können Sie
hier nachlesen bzw. als pdf herunterladen:
• Besuchen Sie uns auf www.spar-helferchen.de
und kontaktieren Sie unseren Kundenservice
• Folgen Sie uns auf unseren Social Media
Kanälen und bleiben Sie immer gut informiert
zum Thema LED
http://www.spar-helferchen.de/LED-
Ratgeber:_:11.html
LED Ratgeber 17
