Technische grundlagen

© Eko-Lichtkonzepte GmbH.
EKO-Lichtkonzepte
Schulung Technische Grundlagen
Version 1.5

Gewinde / Sockel
Sockel E27 Sockel E14 Sockel GU10 Sockel G9

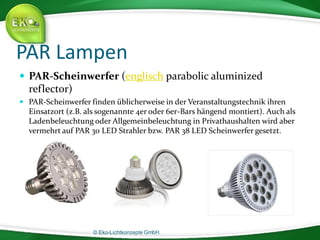

Sockel GX53 PAR Scheinwerfer
ES111 Strahler
Sockel G24
Sockel R7s Sockel 2G7
Sockel 2G11
Sockel G23
Sockel GU5,3 / MR16 Sockel GU5,3 / MR11 Sockel G4 Sockel G53

Gewinde E27
 Beim E27-Schraubgewinde handelt es sich um das
klassische "Glühbirnengewinde". Der Name
kommt daher, dass der Außendurchmesser des
Schraubsockels 27mm beträgt.
 E für Edison – Gewinde

Gewinde E14
 Die E14 Fassung wird landläufig auch als
"Kerzenfassung" bezeichnet, da diese sehr häufig
bspw. in Kronleuchtern und Lüstern zum Einsatz
kommen. Wie der Name schon verrät, handelt es
sich um ein kleineres Schraubgewinde mit nur
14mm Durchmesser.

Sockel GU 10
 Der GU10 Sockel ist auch als Bajonettsockel oder
Bajonettverschluss bekannt. Der Abstand der
beiden Sockelstifte beträgt 10mm und man kann
GU10 Leuchtmittel durch Einstecken und Drehen
in der Fassung einsetzen. Der GU10 Sockel findet
sich meistens in Deckenleuchten wieder.
 In der Regel haben GU10
Strahler einen
Durchmesser von 50mm.

Sockel G9
 Der G9 Sockel kann auch als GU9 Sockel
bezeichnet werden. Die Hochvolt-Sockelstifte der
G9 Halogenstrahler sind üblicherweise als
Schlaufenform im Glassockel angebracht. Im
Unterschied zu den G9 LED Strahlern, wo es meist
in Plastik eingefasste "ausgefüllte" Stifte sind.
 Häufig finden G9 Strahler in
Wandleuchten, Decken-
leuchten oder Tisch- und
Hängelampen Verwendung.

Sockel GX53
 Beim GX53 Sockel kommt wie beim GU10 Sockel
ebenfalls der Bajonettverschluss zum Einsatz.
Allerdings beträgt der Abstand der beiden
Anschlüsse 53mm.

Bauform ES 111
 ES111 Strahler haben üblicherweise einen GU10
Sockel, aber es gibt auch ES111 Strahler mit E27
Schraubgewinde. Diese spezielle Bauform hat
ihren Namen dem großen Durchmesser von 111
Millimetern zu verdanken.
 ES111 GU10 LED Strahler werden häufig in
Deckeneinbauleuchten,
Deckenstrahlern und
Scheinwerfern verwendet.

Sockel G24
 Bei den Leuchtmitteln mit G24 Stecksockel muss erst einmal zwischen
der Anzahl der Anschlussstifte unterschieden werden. Hat das G24
Leuchtmittel 2 Pins, dann spricht man vom Sockel G24d (d steht für
DUO). Sind 4 Anschlustifte vorhanden sind es G24q Lampen (q steht
für Quattro).
 Die Zahl am Ende entscheidet darüber, wo sich der kleine Einsteckstift
befindet. Bei G24d-1 ist dieser in der Mitte, bei G24d-2 links und bei
G24d-3 rechts (entsprechend natürlich auch bei den G24q
Leuchtmitteln).
 Einsatzorte: Ladenbeleuchtung, Tankstellenbeleuchtung,
Regalbeleuchtung, Deckenbeleuchtung

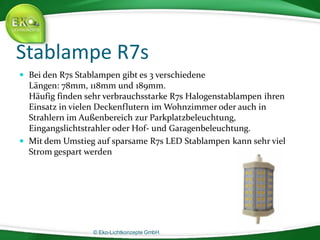

Stablampe R7s
 Bei den R7s Stablampen gibt es 3 verschiedene
Längen: 78mm, 118mm und 189mm.
Häufig finden sehr verbrauchsstarke R7s Halogenstablampen ihren
Einsatz in vielen Deckenflutern im Wohnzimmer oder auch in
Strahlern im Außenbereich zur Parkplatzbeleuchtung,
Eingangslichtstrahler oder Hof- und Garagenbeleuchtung.
 Mit dem Umstieg auf sparsame R7s LED Stablampen kann sehr viel
Strom gespart werden

Sockel 2G7 bzw. 2G11
 Der Sockel 2G7 kommt häufig bei Energiesparlampen und
Kompaktleuchtstofflampen vor. Es handelt sich hierbei um 4 Pins,
welche hintereinander in einer Reihe angebracht sind. Der Abstand
zwischen den einzelnen Anschluss-Pins beträgt 7mm.
 Ähnlich dem 2G7 Sockel ist der Lampensockel 2G11. Ebenfalls sind 4
Anschlussstifte hintereinander angebracht. Im Vergleich zum 2G7
Sockel allerdings mit einem Pinabstand von 11mm.

Sockel G23
 Der G23 Sockel ist ein Stecksockel mit 2 Anschlussstiften, welche einen
Abstand von 23mm haben. Bei Kompaktleuchstofflampen mit G23
Stecksockel ist der Starter bereits im Fuß des Sockels integriert,
weshalb der Sockelfuß auch nicht so kompakt ist wie bei den Sockeln
2G7 oder 2G11. Beim Austausch eines G23 Leuchtmittels wird somit
auch stets automatisch der Starter mit ausgewechselt.

Sockel GU5,3 – Bauform MR16
 Niedervolt Halogenstrahler haben üblicherweise einen GU5,3 Sockel
und die Bauform MR16. Der Unterschied von GU5,3 und MR16 liegt
darin, dass GU5,3 für den Abstand der Sockelstifte von 5,3mm steht
und MR16 die Bauform von einem Durchmesser von 50mm beschreibt.
 'MR' steht für 'multifaceted reflector‚
 16 bezieht sich auf den Durchmesser von "16 Achteln" Zoll (16/8" oder
51 mm)

Sockel GU5,3 – Bauform MR11
 Neben der Bauform MR16 gibt es beim GU5,3 Sockel auch die Bauform
MR11. Der Unterschied liegt im kleineren Durchmesser der
Halogenstrahler, welche nur 35mm beträgt. GU5,3 MR11 Leuchtmittel
findet man in Einbaustrahlern z.B. bei der Bar- und
Thekenbeleuchtung

Sockel G4 / GU4
 Bei Leuchtmitteln mit G4 und GU4 Sockel beträgt der Pin-Abstand
4mm. Der G4 Sockel unterscheidet sich zum GU4 Sockel nur durch
den Durchmesser der Sockelstifte, welcher bei GU4 mit 0,95-1,05 mm
etwas größer ist als beim G4 Leuchtmittel mit 0,65-0,75mm.
 G4 / GU4 Halogenlämpchen findet man fast überall:
Dunstabzugshauben, Tisch- und Schreibtischlampen, Wohnmobilen,
Wohnwagen uvm.
 Die Bauform des G4 LED Strahlers sollte berücksichtigt werden, da die
LED Leuchtmittel im Vergleich zu den Halogenstrahlern das Licht
nicht rundherum abgeben.
 Auch auf die Abmessungen achten ,da nicht jeder
G4 LED Strahler von der Größe in jede
G4 Leuchte passt

Sockel G53 / Bauform AR111
 Der G53 Sockel ist ein Stecksockel von Halogenstrahlern, bei denen die
zwei Kontaktteile einen Abstand von 53mm haben. Häufig findet man
G53 Halogenstrahler in der Bauform AR111 mit einem Durchmesser von
111mm. Die G53 AR111 Refloktorlampen sind sehr beliebt bei der
Ausleuchtung von Räumen, doch sie haben einen enormen
Stromverbrauch, welcher durch den Umstieg auf G53 AR111 LED
Strahler deutlich vermindert werden kann.

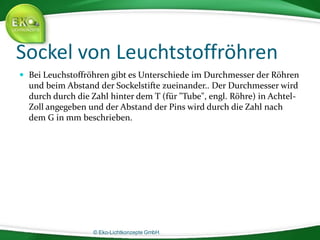

Sockel von Leuchtstoffröhren
 Bei Leuchstoffröhren gibt es Unterschiede im Durchmesser der Röhren
und beim Abstand der Sockelstifte zueinander.. Der Durchmesser wird
durch durch die Zahl hinter dem T (für "Tube", engl. Röhre) in Achtel-
Zoll angegeben und der Abstand der Pins wird durch die Zahl nach
dem G in mm beschrieben.

Fassung T5 G5
 Beim Röhrensockel T5 G5 beträgt der Durchmesser der Röhren somit
5/8 Zoll, was ca. 16mm entspricht. Der Abstand der beiden Pins der
Röhre beträgt 5mm. T5 Leuchtstoffröhren finden in vielen Raster- und
Pendelleuchten ihren Einsatzort z.B. bei der Regalbeleuchtung.

Fassung T8 G13
 Die Röhren des Sockels T8 G13 sind knapp 26mm im Durchmesser und
der Pinabstand beträgt 13mm. Dieser weitverbreitete Sockel von
Neonröhren ist fast überall zu finden: in Tiefgaragen, Sanitäranlagen,
bei der Kellerbeleuchtung, in Rasterleuchten bei der Bürobeleuchtung,
Werkstätten, Hobbykellern, Küchenarbeitsflächenbeleuchtung oder
als indirekte Beleuchtung im Wohnzimmer.
Die Umstellung von Leuchtstoffröhren auf SMD oder COB LED
Röhren spart doppelt Stromkosten. Neben der reinen Stromersparnis
durch den Austausch kann bei den LED Röhren nämlich auch das bei
Leuchstoffröhren benötigte Vorschaltgerät ausgebaut werden, welches
dann auch keinen Strom mehr verbraucht.

Codes von Leuchtstofflampen
 Je nach Glas-, Füllgas- und Leuchtstoffverwendung, gibt die
Leuchtstofflampe (definiert als eine mit Quecksilberdampf gefüllte
Niederdruck-Entladungslampe) ein bestimmtes Lichtspektrum (die
Farben des Regenbogens) wieder
 827 = warmweiß extra - Farbtemperatur in Kelvin: 2.700 K
 830 = warmweiß (ww - unter 3.300 K) - Farbtemperatur in Kelvin: 3.000 K
 840 = neutralweiß (nw - 3.300 K - 5.000 K) - Farbtemperatur in Kelvin: 4.000 K
 860 = tageslichtweiß (tw - über 5.000 K) - Farbtemperatur in Kelvin: 6.000 K
 Die Erste Ziffer bestimmt die >>> Farbwiedergabestufe:
 (Anmerkung: (diese muss seit 2010 mindestens einen Wert von Ra 80 aufweisen.)
 8 = Farbwiedergabestufe 1B (Ra 80-89)
9 = Farbwiedergabestufe 1A (Ra >90 )

Linestra -Röhren
Eine Linienlampe ist ein Leuchtmittel in Röhrenform für die Sockel S14s
und S14d gemäß IEC 7004-112; entgegen ihrem Aussehen handelt es
sich nicht um eine Leuchtstoffröhre, sondern bis 2010 immer um
eine Glühlampe, mit entsprechend schlechter Energieeffizienz
(schlechteste Energieeffizienzklasse „G“ laut
europäischem Energielabel). Da es 2013 Linienlampen in Form von
Glühlampen wie früher, jedoch auch als Energiesparlampen und LED-
Leuchtmittel gibt, wird die Zuordnung zur Kategorie Glühlampe heute
nicht mehr allen erhältlichen Versionen gerecht.

Lampencodes

Lampencodes - Beispiele

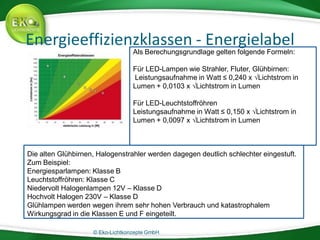

Energieeffizienzklassen - Energielabel
Als Berechungsgrundlage gelten folgende Formeln:
Für LED-Lampen wie Strahler, Fluter, Glühbirnen:
Leistungsaufnahme in Watt ≤ 0,240 x √Lichtstrom in
Lumen + 0,0103 x √Lichtstrom in Lumen
Für LED-Leuchtstoffröhren
Leistungsaufnahme in Watt ≤ 0,150 x √Lichtstrom in
Lumen + 0,0097 x √Lichtstrom in Lumen
Die alten Glühbirnen, Halogenstrahler werden dagegen deutlich schlechter eingestuft.
Zum Beispiel:
Energiesparlampen: Klasse B
Leuchtstoffröhren: Klasse C
Niedervolt Halogenlampen 12V – Klasse D
Hochvolt Halogen 230V – Klasse D
Glühlampen werden wegen ihrem sehr hohen Verbrauch und katastrophalem
Wirkungsgrad in die Klassen E und F eingeteilt.

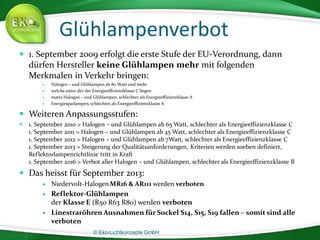

Glühlampenverbot
 1. September 2009 erfolgt die erste Stufe der EU-Verordnung, dann
dürfen Hersteller keine Glühlampen mehr mit folgenden
Merkmalen in Verkehr bringen:
 Halogen – und Glühlampen ab 80 Watt und mehr
 welche unter der der Energieeffizienzklasse C liegen
 matte Halogen – und Glühlampen, schlechter als Energieeffizienzklasse A
 Energiesparlampen, schlechter als Energieeffizienzklasse A
 Weiteren Anpassungsstufen:
 1. September 2010 > Halogen – und Glühlampen ab 65 Watt, schlechter als Energieeffizienzklasse C
1. September 2011 > Halogen – und Glühlampen ab 45 Watt, schlechter als Energieeffizienzklasse C
1. September 2012 > Halogen – und Glühlampen ab 7Watt, schlechter als Energieeffizienzklasse C
1. September 2013 > Steigerung der Qualitätsanforderungen, Kriterien werden soeben definiert,
Reflektorlampenrichtlinie tritt in Kraft
1. September 2016 > Verbot aller Halogen – und Glühlampen, schlechter als Energieeffizienzklasse B
 Das heisst für September 2013:
 Niedervolt-Halogen MR16 & AR111 werden verboten
 Reflektor-Glühlampen
der Klasse E (R50 R63 R80) werden verboten
 Linestraröhren Ausnahmen für Sockel S14, S15, S19 fallen – somit sind alle
verboten

Funktionsweise Glühbirnen
Bei Allgebrauchsglühlampen wird ein
Wolframdrahtwendel durch den Lampenstrom auf
ca. 2.500°C erhitzt. Infolge der hohen
Wendeltemperatur wird sichtbare Strahlung
(Licht) abgegeben. Der Lampeninnenraum ist mit
Gas gefüllt oder enthält ein Vakuum, um ein
Verbrennen des Wolframfadens durch
Luftsauerstoff zu verhindern.
Bei der Glühbirne werden rund 97 Prozent der
Energie gar nicht in Licht umgewandelt,
sondern gehen als Wärme verloren.

Funktionsweise Energiesparlampen (CFL)
 Energiesparlampen (CFL =Conventional Fluorescenting
Light). Das Innere der Lampe ist meist mit
Quecksilberdampf und Argon unter geringem Druck
gefüllt, und durch Stromfluss zwischen zwei Elektroden
an den Enden wird der Quecksilberdampf zur Emission
von ultraviolettem Licht (UV-Strahlung) angeregt.
Dieses trifft auf eine weiße Schicht aus einem Leuchtstoff
an der Innenseite der Lampe und regt damit den
Leuchtstoff zur Abstrahlung von weißem Licht an. Der
Leuchtstoff wandelt also UV-Licht in sichtbares Licht um.
Geringe Mengen von UV-Licht, die die Leuchtschicht
durchdringen, werden im Glaskolben weitestgehend
absorbiert, dringen also kaum nach außen.

Funktionweise LEDs: Aufbau
 LEDs sind relativ einfach
aufgebaut. Im Prinzip bestehen
sie nur aus vier wesentlichen
Bauteilen. Dem eigentlichen
LED-Chip, einem Reflektor
mit Kontakt zur Kathode, einem
Golddraht als Kontakt zur
Anode und einer Kunststoff-
Linse, welche die anderen
Bauteile in sich vereint und
fixiert.

Funktionsweisen von LEDs
 Leuchtdioden werden aus Halbleitermaterialien
hergestellt, die eine Diode bilden. Eine Diode ist ein
elektrisches Bauelement, das Strom nur in eine Richtung
fließen lässt. Daher kommt auch der Name Halbleiter.
Nur in eine von zwei Richtungen kann der Strom fließen.

Funktionsweise von LEDs
 Leuchtdioden bestehen aus zwei Schichten von Halbleitermaterial. Die
eine Schicht weist einen Überschuss an Elektronen auf (n-Schicht). Die
zweite „leidet“ dagegen unter einem Elektronenmangel, es ist eine
Überzahl an „Elektronenlöchern“ vorhanden. Erreicht wird diese
unterschiedliche Ladungsverteilung durch die gezielte Zugabe von
anderen Atomen wie z.B. Bor oder Silizium zu dem ansonsten reinen
Halbleitermaterial
 Werden die beiden Schichten (n- und p-Schicht) nun
zusammengebracht, gleichen sich die Ladungsunterschiede in der
Grenzschicht aus. Es fließt kein Strom und der n-p-Körper ist neutral.
Wird jedoch eine Spannung in Flussrichtung angelegt, so genügt schon
eine kleine Spannung, um einen Stromfluss von der n-Schicht zur p-
Schicht zu starten.

Funktionsweise von LEDs
 Nun fließen die Elektronen von der n-Schicht mit dem
Elektronenüberschuss in die p-Schicht mit dem Elektronenmangel.
Dort werden sie von den „Elektronenlöchern eingefangen“. Sprich die
Elektronen rekombinieren mit den positiv geladenen Atomen. Dabei
geben die Elektronen ihre enthaltene Energie in Form von Lichtblitzen
frei.
Dieses Licht kann nun durch die sehr dünne p-Schicht entweichen.

LEDs - Farbe
 Die Wellenlänge des Lichtes, das abgestrahlt wird, kann dabei von der
Art des Halbleitermaterials und von den zugegebenen Atomen zur
Ladungsverteilung verschieden sein. Für alle LEDs sehr
charakteristisch ist jedoch, dass sie in einem sehr eng eingegrenztem
Bereich der Wellenlänge strahlen.
 Hierdurch lässt sich sehr gut die Farbe des ausgesendeten Lichtes
bestimmen. Egal ob rote, blaue, grüne oder gelbe LEDs, alle geben ihr
Licht sehr klar ab und ermöglichen so erst die vielfältigen
Anwendungsarten der LED-Technik.
 Rot – Galliumarsenidphosphid
 Gelb – Aluminiumgalliumindiumphosphid
 Grün – Zinkoxid
 Blau – Siliziumkarbid
 Violett - Indiumgalliumnitrid

LED-Lichtausbeute
 Mit Lumen pro Watt, abgekürzt lm/W, wird die Lichtausbeute
angegeben. Es sagt aus, wie effizient ein Produkt die
elektrische Leistung (Watt) tatsächlich in Licht (Lumen)
umwandelt.
 Ein Grossteil der Energie verpufft bei nahezu allen
Leuchtmitteln in Hitze.
 Led Lampen besitzen keinen Glühfaden, erzeugen deshalb
wesentlich weniger Wärme und sind effektiver.
 Aufgrund der stetigen Verbesserung der Leds
verdoppelt sich alle zwei bis drei Jahre die
Lichtausbeute der Led Lampen.

LED-Lichtausbeute
 Glühlampen:10-15 lm/W
 Halogen Spots: 30 lm/W
 Leuchtstoffröhren:60 lm/W
 Energiesparlampen:35-75 lm/W
 Metalldampflampen: 100-150 lm/W
 LEDs warmweiß: 60-110 lm/W
 LEDs kaltweiß: 80-170 lm/W (bereits 200 lm im Test)
Die physikalische Höchstgrenze der Lichtausbeute liegt
bei 683 Lumen pro Watt

Aufbau und Funktionsweise
 Video
 http://www.myvideo.at/watch/5825496

LED-Chiphersteller
 Die Qualität einer LED wird in erster Linie durch den Chip bestimmt.
Er entscheidet, wie hoch die Lebensdauer der LED ist und wie sich das
Leuchtverhalten der LED während Ihres Lebens verändert.
 Nichia (Japan)
 Cree (USA)
 Bridgelux(USA)
 Epistar (Taiwan)
 Silan (China)
 Schlechte LED-Chips können schneller ausbleichen, d. h. an Lebensdauer
verlieren, wenn sie hohen Temperaturschwankungen ausgesetzt sind.

LED-Bauarten THT through-hole technology (deutsch:
Durchstreckmontage) bezeichnet man in der Aufbau- und
Verbindungstechnik eine Montageweise von
bedrahtetenelektronischen Bauelementen
 SMD surface-mounted
device (deutsch: oberflächenmontiertes
Bauelement) SMD-Bauelemente keine Drahtanschlüsse,
sondern werden mittels lötfähiger Anschlussflächen direkt
auf eine Leiterplattegelötet
 MCM Multi-Chip-Modul besteht aus mehreren
einzelnen Mikrochips , die in einem gemeinsamen
Gehäuse planar untergebracht sind und nach außen wie
ein Chip aussehen.
 COB Chip-on-Board-
Technologie (deutsch: Nacktchipmontage) ist eine
Technologie zur Direktmontagevon ungehäuste
Halbleiter-Chipsauf Leiterplatten zu einer elektronischen
Baugruppe. Der Chip wird direkt auf dem Substrat
befestigt

LED-Lebensdauer

LED-LebensdauerTägliche
Betriebsdauer
angenommene
Lebensdauer
50.000 Stunden
angenommene
Lebensdauer
100.000 Stunden
Die Nutz-Lebensdauer ist der Zeitpunkt, an dem die
Lichtausbeute nur noch 80 % der Anfangshelligkeit beträgt.
24 Stunden entspricht 5,7 Jahre entspricht 11,4 Jahre
Die Abkürzung MTTF (engl.: Mean Time To Failure) beschreibt die mittlere
Betriebsdauer bis zum Auftreten eines Fehlers (an nicht reparierbaren technischen
Systemen wie LEDs), auch als mittlere Lebensdauer bezeichnet.
Beispiel für LEDs: MTTF > 50.000 h
bedeutet, dass die mittlere Lebensdauer mehr als 50.000 Stunden beträgt.

Was kommt nach LEDs?

OLED – Organische Leuchtdiode
 Bei der organischen Leuchtdiode emmitiert ein
dünnfilmiges leuchtendes Bauelement aus organischen,
halbleitenden Materialien Licht. Die flächige LED ist
momentan in der Laborproduktion. Eine Marktreife ist erst
in den nächsten 5 Jahren zu erwarten. Sie sind sehr
empfindlich, zur Zeit noch sehr teuer und die Lebensdauer
ist derzeit geringer als die herkömmlicher LEDs.
 Es wird ein enormes Entwicklungspotential als Ersatz der
LED erwartet.

OLED – Organische Leuchtdiode
 Ein großesEinsatzgebiet ist
dieroßflächige Raumbeleuchtung. Aufgrund der
Materialeigenschaften ist eine mögliche Verwendung der
OLEDs als biegsamer Bildschirm und als elektronisches
Papier interessant.

Leistungsaufnahme
 Bezeichnet die Aufnahme der Leistung aus dem elektrischen
Versorgungsnetz in Watt (W).
 1 Watt ist die physikalische Einheit der Leistung.
 1 Watt (Leistung) = 1 Volt (Spannung) x 1 Ampere (Stromstärke)
 Das Watt ist die Einheit für die Angabe von Energie pro Zeit
 Davon klar zu unterscheiden sind die Energie-
Maßeinheiten Kilowattstunde (kWh)

Lichtstrom
 Der Lichtstrom ist die gesamte von einer Lichtquelle
abgegebene Lichtleistung, gewichtet mit der spektralen
Hellempfindlichkeit des Auges. Die Maßeinheit des
Lichtstroms ist das (lm).
 Lumen (lm) ist die Maßeinheit des Lichtstroms. Der
Lichtstrom ist die gesamte Lichtmenge, die die Lampe
abgibt.

Lichtstärke
 Die Lichtstärke ist der Lichtstrom, welcher in einer
bestimmten Richtung aus einer Lampe austritt. Die
Lichtstärke wird in Candela (cd) angegeben. Wichtig bei
Reflektorlampen, die das Licht bündeln. Je kleiner der
Ausstrahlwinkel, desto größer die Bündelung und die
Lichtstärke.
 Candela (cd) ist die Maßeinheit der Lichtstärke
(Lichtstrom pro Raumwinkel). Die Lichtstärke ist der
Lichtstrom, welcher in einer bestimmten Richtung aus
einer Lampe austritt. Je kleiner der Winkel, desto größer
die Bündelung und der cd-Wert.

BWM - Bewegungsmelder
 Bewegungsmelder haben die Aufgabe, Bewegungen im
überwachten Bereich zu erfassen. Daher bieten sich diese
Bauelemente an um in unserem Fall Licht einzuschalten.
Es lassen sich Bewegungsmelder unterscheiden, die passiv
auf Wärmestrahlung reagieren (ugs. PIR, IR oder auch
Näherungsschalter) oder aktiv mit Hochfrequenz-Wellen
Bewegungen erfassen (HF-Sensoren). Bewegungsmelder
verfügen in der Regel auch über einen integrierten
Dämmerungsschalter.
 Ein Dämmerungsschalter schaltet das Licht in
Abhängigkeit von dem vorherrschenden Umgebungslicht
ein. Nach Ablauf einer Zeit, zum Teil einstellbar, wird das
Licht wieder ausgeschaltet.

Beleuchtungsstärke
 Die Beleuchtungsstärke (Lux) ist das Licht, das auf eine
Fläche auftrifft. Beschrieben wird die Beleuchtungsstärke
durch den Lichtstrom einer Lampe in Lumen (lm),
bezogen auf die beleuchtete Fläche in m².
 Lux (lx) ist die Maßeinheit der Beleuchtungsstärke. Eine
punktförmige Lichtquelle mit der Lichtstärke X Candela
erzeugt auf einer senkrecht beleuchteten Fläche im
Abstand 1 Meter genau X Lux.
Kurz: 1 Lux (lx) entspricht einem Lumen (lm) pro
Quadratmeter beleuchteter Fläche.

Farbtemperatur (CCT)
 Die korrelierte Farbtemperatur, Correlated Color
Temperature (CCT), beschreibt die
relative Farbtemperatur einer weißen Lichtquelle.
 Die Lichtfarbe einer Lampe wird charakterisiert mit
dem Begriff der Farbtemperatur. Die Maßeinheit
der Farbtemperatur ist Kelvin (K). Farbtemperaturen
von 2.500K bis 3.300 K bezeichnet man
mit Warmweiß, von 3.300K bis 5.000 K als
Neutralweiß und über 5.000K als Tageslichtweiß oder
Kaltweiß
 Kelvin ist die Basiseinheit der Temperatur und die
Maßeinheit der Farbtemperatur. Das Kelvin wurde
nach William Thomson, dem späteren Lord Kelvin,
benannt, der 1848 die thermodynamische
Temperaturskala einführte. Für Lampen wird die
Farbtemperatur in Kelvin (K) angegeben.

Warum Kelvin ?
 Farbtemperatur heißt, dass man die Temperatur eines
schwarzen Körpers (Titan), der erhitzt wird, angibt. Je nach
Erhitzungsgrad leuchtet der schwarze Körper erst rot, gelb und
dann blau. Um die Farbtemperatur angeben zu können, benutzt
man die Zahl Kelvin (K). So hat eine Kerze eine Farbtemperatur
von 1.500 Kelvin, eine 100 Watt starke Glühlampe 2.800 K,
während die Morgen- bzw. Abendsonne 5.000 Kelvin hat.
 Eine LED-Lampe mit rund 2.800 K wird auch als warm-weiß
bezeichnet. Mit der Bezeichnung „warm“ ist gemeint, dass in dem
Farbspektrum ein Gelbanteil überwiegt.
 Das ist beispielsweise in einem fensterlosen Badezimmerder Fall.
Hier weicht man auf Lampen mit Leuchtdioden zurück, deren
Kelvinzahl mit rund 5.500 höher liegt. Diese Farbtemperatur
eignet sich auch für Kellerräume, da hier Kontraste sichtbar
werden. Ein reines Weiß als LED-Farbtemperatur erhält man bei
rund 7.000 K, das entspricht dem Sonnenlicht
 0 Kelvin= Minus 273,16 Grad Celsius, Also zB 1.000K = ca. 1.300 °C

Lichtbrechung und Spektralfarben
 Fällt ein Lichtstrahl durch ein Glasprisma, wird der Strahl zweimal
gebrochen, das erste Mal beim Übergang vom optisch dünneren zum optisch
dichteren Medium (Luft-Glas) und zum zweiten Mal beim Übergang vom
optisch dichteren zum optisch dünneren Medium (Glas-Luft). Verschiedene
Wellenlängen werden unterschiedlich stark gebrochen. Fällt "weißes" Licht,
z.B. Sonnenlicht, durch ein Prisma entsteht ein kontinuierliches Spektrum,
welches ungefähr 300 vom Auge unterscheidbare Farbnuancen
umfasst. Diese Spektralfarben lassen sich optisch nicht weiter aufspalten,
weshalb man sie auch spektralrein nennt.

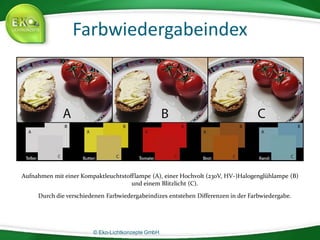

Farbwiedergabeindex
 Unter Farbwiedergabeindex (englisch Colour
Rendering Index, CRI) versteht man
eine photometrische Größe, mit der sich die
Qualität der Farbwiedergabe von Lichtquellen
gleicher korrelierter Farbtemperatur beschreiben
lässt. Die abgekürzte Schreibweise für den
Farbwiedergabeindex ist Ra. Hierbei steht das
Index-a für allgemeiner Farbwiedergabeindex, der
nur die Werte der ersten acht Testfarben
nach DIN einbezieht.

Farbwiedergabeindizes einiger Lampen
 Glühlampe bis 100
 LED weiß 80-95
 Energiesparlampe 50-90
 Leuchtstoffröhre 70-84
 Halogen-Metalldampflampe 60-95
 Quecksilberdampf-Hochdrucklampe 45
 Natriumdampf-Hochdrucklampe 18-30
 Natriumdampf-Niederdrucklampe 44

Farbwiedergabeindex
Aufnahmen mit einer Kompaktleuchtstofflampe (A), einer Hochvolt (230V, HV-)Halogenglühlampe (B)
und einem Blitzlicht (C).
Durch die verschiedenen Farbwiedergabeindizes entstehen Differenzen in der Farbwiedergabe.

RGB-Farbmischung
 Aus den Farben Rot (R), Grün (G) und Blau (B) können, je
nach Leuchte, bis zu 2 Millionen verschiedene einstellbare
Farben erzeugt werden, aber auch ein kontinuierlicher
Farbwechsel ist möglich.

Beleuchtung von Lebensmitteln
 Rötliches Licht lässt Fleisch- und Wurstwaren frischer und
appetitlicher aussehen.
 Ein betont grünlicher Lichtanteil in der Beleuchtung
lässt Obst und Gemüse frischer aussehen.
 Für Backwaren sorgt ein betonter Gelbanteil im
Lichtspektrum für Kaufanreize.

Leistungsfaktor PF
PF (power factor)
 Der Leistungsfaktor (PF) ist der Quotient aus Wirkleistung (P)
und Scheinleistung (S), er wird mit dem griechischen Lambda
bezeichnet und entspricht dem Kosinus Phi zwischen den beiden
Leistungen. Die Wirkleistung wird in Watt (W) angegeben, die
Scheinleistung inVoltampere (VA).
 Der Leistungsfaktor kann Werte zwischen 1 und 0 annehmen. Bei
einem ohmschen Widerstand liegen Spannung und Strom in Phase, es
handelt sich um eine Wirkleistung und der Leistungsfaktor ist "1". Tritt
zwischen beiden Größen eine Phasenverschiebung auf, dann handelt
es sich um eine Reaktanz, deren imaginärer Anteil die
Phasenverschiebung bestimmt. Liegt zwischen beiden Größen eine
Phasenverschiebung von 90°, ist es eine reine
Scheinleistung und der Leistungsfaktor ist "0".
 Kurz:
Wie gut nutzt ein Leuchtmittel den Strom

Transformator „Trafo“
 Ein Transformator wird für die Erhöhung bzw.
Verringerung von Wechselspannungen sowie die
gleichzeitige galvanische Trennung verschiedener
Stromkreise verwendet. Die Aufgabe eines Transformators
in der Halogen-Niedervolttechnik ist es, die
Netzspannung von 230 V auf eine Spannung von 12 V zu
reduzieren.
 In Elektrogeräten wandeln Transformatoren die an der
Steckdose anliegende Netzwechselspannung von
typischerweise 230 V, 50 Hz auf die Betriebsspannung von
Elektrogeräten oder Niedervolt-Leuchten (12V) um. Die
eingesetzten Transformatoren heißen
Kleintransformatoren oder Netztransformatoren.

Warum ist ein spezieller LED Trafo
besser als ein normaler Halogentrafo?
 Viele elektronische Transformatoren setzen eine bestimmte Mindestlast
voraus. Wenn man jetzt die stromfressenden Halogenstrahler durch sparsame
LED Spots ersetzt ist es möglich, dass diese Mindestbelastung des
Transformators nicht mehr erreicht wird.
 Die Folge ist dass der Trafo die Belastung nicht erkennt und nicht korrekt
arbeitet.
 Die LED Strahler können in diesem Fall blinken, glimmen, brummen oder
gar nicht leuchten.
 Auch können bei Trafos für Halogenstrahler Spannungspitzen über die 12V
hinaus auftreten. Bei einem Halogenstrahler hat dies keine Auswirkungen.
 Da die Elektronik der LED Strahler aber sehr anfällig beim Auftreten von
Spannungsspitzen reagiert, kann dies zu vorzeitigen Ausfällen und Defekten
bei LED Lampen führen.
 Die meisten Hersteller untersagen den Betrieb von LED Lampen mit
herkömmlichen Transformatoren und schließen die Gewährleistung in
diesen Fällen aus.
 FAZIT: Wenn der Trafo getauscht werden kann, sollte unbedingt ein
neuer Trafo speziell für den Betrieb von LED Lampen eingesetzt werden.

AC oder DC - Wechselspannung oder
Gleichspannung? Was ist besser?
 Viele LED Leuchtmittel haben einen Gleichrichter integriert und
funktionieren sowohl mit Wechselspannung (AC) als auch mit
Gleichspannung (DC).
 Bei diesen Leuchtmitteln ist es also möglich diese mit beiden Spannungsarten
zu betreiben. Zu beachten ist aber, dass der Gleichrichter beim Betrieb mit AC
(Wechselspannung) diese in DC (Gleichspannung) umwandelt.
 Dabei wird die Spannung von 12V AC, die der Trafo liefert, intern in ca. 14V DC
umgewandelt. Da die LED Lampe aber nur 12V DC benötigt werden die
überflüssigen 2V in Form von Wärme abgegeben.
 Diese Wärmeentwicklung kann die Lebensdauer der Elektronik der LED
Lampe negativ beeinflussen und für einen vorzeitigen Ausfall verantwortlich
sein.
 FAZIT: Wenn LED Lampen gleichspannungstauglich (DC) sind, sollten
diese auch unbedingt mit einem LED geeigneten 12V DC Trafo betrieben
werden, um eine lange Lebensdauer der LED Leuchtmittel zu
gewährleisten.

Wie groß sollte der LED Trafo sein? Berechnung
der Leistung des passenden Trafos
 Theoretisch kann man den Verbrauch der LED Lampen einfach addieren, um
zu erfahren wieviel Watt der Trafo mindestens benötigt.
Will man beispielsweise fünf LED Strahler mit je 3 Watt Verbrauch an einem
12V Trafo betreiben, muss der Trafo demnach mindestens 15W Leistung liefern
(5 x 3W = 15W). Trotzdem könnte ein 15W LED Trafo dabei einer Überlastung
ausgesetzt sein und die LED Lampen nur sehr schwach glimmen, blinken oder
gar nicht leuchten. Woran kann das liegen?
 Zum einen kann der vom Hersteller der LED Lampen angegebene Verbrauch
u.U. gerundet sein und tatsächlich leicht höher liegen als die angegebenen
3W. Auch werden die Verbrauchsangaben der LED Spots nach einer längeren
Leuchtdauer der Strahler ermittelt. Der Einschaltstrom liegt bei manchen
LED Spots aber sehr viel höher, so dass beispielsweise ein 3W Strahler in der
ersten Phase des Betriebs möglicherweise 5W verbraucht. Ein Trafo mit
Überlastungsschutz würde daher diese Überlastung am Anfang erkennen
und richtigerweise abschalten. Die Folge ist, dass Sie die LED Strahler dann
nicht betreiben können.

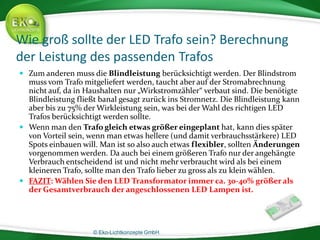

Wie groß sollte der LED Trafo sein? Berechnung
der Leistung des passenden Trafos
 Zum anderen muss die Blindleistung berücksichtigt werden. Der Blindstrom
muss vom Trafo mitgeliefert werden, taucht aber auf der Stromabrechnung
nicht auf, da in Haushalten nur „Wirkstromzähler“ verbaut sind. Die benötigte
Blindleistung fließt banal gesagt zurück ins Stromnetz. Die Blindleistung kann
aber bis zu 75% der Wirkleistung sein, was bei der Wahl des richtigen LED
Trafos berücksichtigt werden sollte.
 Wenn man den Trafo gleich etwas größer eingeplant hat, kann dies später
von Vorteil sein, wenn man etwas hellere (und damit verbrauchsstärkere) LED
Spots einbauen will. Man ist so also auch etwas flexibler, sollten Änderungen
vorgenommen werden. Da auch bei einem größeren Trafo nur der angehängte
Verbrauch entscheidend ist und nicht mehr verbraucht wird als bei einem
kleineren Trafo, sollte man den Trafo lieber zu gross als zu klein wählen.
 FAZIT: Wählen Sie den LED Transformator immer ca. 30-40% größer als
der Gesamtverbrauch der angeschlossenen LED Lampen ist.

Dimmer
 Die LED- und Dimmertechnik durchlaufen einen rasanten
Wandel. Dieser führt dazu, dass die Dimmbarkeit von
LED-Lampen laufend verbessert wird. Beim Dimmvorgang
kann es jedoch zu einem Flackern, Flimmern oder einer
plötzlichen Veränderungen der Helligkeit kommen. Der
Grund liegt in der Abstimmung zwischen der neuen LED-
Lampentechnologie und den seit vielen Jahren fest
installierten Dimmern in Millionen von Büros und
Haushalten.
 Was ist eigentlich „Dimmen“ und weshalb kann es beim
Betrieb von LED-Lampen mit Dimmern zu Problemen
kommen?

Der Dimmvorgang
 Im Grunde dreht ein Dimmer dem Leuchtmittel die Spannung ab und
beschränkt so die Stromzufuhr zur Lampe. Diese ist in den meisten
Fällen über den Dimmer direkt an das 230-Volt-Wechselstromnetz
angeschlossen. Wechselstrom bedeutet, dass Strom und Spannung in
unendlichen, sinusförmigen Kurven mit einer Frequenz von 50 Hertz
pulsieren.
 Die Lampe ist dabei für das menschliche Auge zwar durchgehend an,
jedoch stimmt das nicht ganz. Vielmehr geht sie in regelmäßigen
Abständen beim durchqueren der Null-Linie für den winzigen
Bruchteil einer Sekunde aus und anschließend sofort wieder an.
 Beschneidet man nun einen Teil dieser Kurve, so verlängern sich die
Intervalle, in denen die Lampe aus ist. Durch die immer noch sehr
rasche Abfolge von An und Aus empfindet das menschliche Auge dies
als eine generelle Abnahme der Helligkeit. Die Lampe wird gedimmt.

Der Dimmvorgang
 Dieses „Beschneiden“ der Sinuskurve kann am Anfang oder aber am
Ende der Halbwelle geschehen. Je nachdem wo, unterscheidet man
dann zwischen sogenannten Phasenanschnitt-Dimmern (zu Beginn
beim Spannungsaufbau) und Phasenabschnitt-Dimmern (zum Ende
beim Spannungsabbau).


Glühlampen: Gut zu dimmen
 Glühlampen lassen sich problemlos und einfach dimmen. Dieses
Phänomen resultiert aus ihrer Funktionsweise. Strom fließt durch
einen dünnen Metallfaden und erhitzt diesen so stark, dass neben
einer Unmenge an Wärme (etwa 95 Prozent der aufgenommenen
Leistung) auch Licht (5 Prozent) emittiert wird.
 Der Glühfaden verhält sich dabei recht träge, glüht auch bei sich
verändernder Stromzufuhr noch nach und ist relativ unempfindlich
gegenüber Stromschwankungen, wie sie von Dimmern bei der
Helligkeitsregulierung in der Lampe hervorgerufen werden.
 Ein gleichmäßiges Dimmen bis hin zur sehr niedrigen
Helligkeitsstufen ist möglich, ohne dass im Auge des Betrachters
Unregelmäßigkeiten wie Flackern oder Flimmern auftreten.

Dimmen von LED-Lampen
 Anders verhält sich die Situation bei LED-Lampen. Ein grundlegender
Unterschied ist ihr interner Betrieb mit Gleichstrom statt mit
Wechselstrom, weshalb sie sich auch nicht direkt über einen Dimmer
ansteuern lassen.
 Sie benötigen immer eine vorgeschaltete Elektronik, die zunächst den
Wechselstrom in Gleichstrom umwandelt.
 Dieses „Vorschaltgerät“ muss wiederum so ausgelegt sein, dass es die
vom Wechselstrom-Dimmer ausgehenden Signale an die Gleichstrom-
LED-Lampe weitergeben kann.
 Die LED-Lampe reagiert weitaus empfindlicher, schneller und
unregelmäßiger auf Veränderungen in der Stromzufuhr als die
Glühlampe. Aufgrund dieser Reaktionen kann es zu den oben
erwähnten Merkmalen wie Flackern und Flimmern kommen.


Dimmen von LED-Lampen
 Es ist wichtig, dass der Dimmer mit einer möglichst kleinen minimalen Last
umgehen kann, da LED-Lampen eine viel geringere Leistungsaufnahme haben
als Glühlampen. Erst bei Überschreitung dieser Mindestlast (zum Beispiel 20
Watt) wird der Dimmer nämlich voll funktionsfähig.
 Achten sollte man ebenfalls auf die maximale Anzahl von LED-Lampen, die an
einem Dimmer betrieben werden können. Denn der Stromfluss beim
Einschalten von LED-Lampen ist anfangs sehr hoch.
 Dimmer: 3%-100%
 Es kann vorkommen, dass der Dimmbereich beim Betrieb mit LED-Lampen
plötzlich kleiner wird. Die Leuchtmittel lassen sich dann nicht wie
Glühlampen bis in die unteren oder oberen Helligkeitsbereiche regeln. Oft ist
es hier so, dass der minimale sowie maximale Dimmwert direkt am Dimmer
eingestellt werden können.

2 Arten der Dimmung
 Spannungsreduktion
 TRIAC-Dimmer (Triode for Alternating Current )

 Phasenanschnittsteuerung: (a) Netzspannung als Funktion der Zeit,
(b) und (c) Ausgangsspannung bei hoher und niedriger Leistung.
Kleine Pfeile zeigen an, wann der Triac gezündet wird.

Thermomanagement bei LED-Lampen
 Der Umgang mit Wärme gilt als ein entscheidendes Qualitätskriterium
von LED-Lampen.
 Die Wärme geht bei LED-Lampen jedoch im Gegensatz zur Glühlampe
nicht als Infrarot-Strahlung über das Glas verloren, sondern muss als
abgeleitete Wärme über einen Kühlkörper, in diesem Fall den
Lampenkörper, abgeführt werden. Der Lampenkopf sollte sich dagegen
nur wenig erhitzen.
 Da die Wärme in einer LED-Lampe aber in erster Linie durch den
elektrischen Strom entsteht, mit dem sie betrieben wird, gilt: Je höher
die Leistung der LED-Lampe, desto höher die entstehende Temperatur
und damit die Anforderungen an das Thermomanagement. So ist es
auch nicht verwunderlich, dass leistungsstärkere LED-Lampen meist
auch über einen größeren Kühlkörper verfügen als solche mit weniger
Watt.

Thermomanagement bei LED-Lampen
 Schafft man es nämlich nicht genug Wärme abzuleiten, geht dies auf
Kosten der Lebensdauer. Mit zunehmender Temperatur im Innern
verkürzt sich diese drastisch.
 Die gleichmäßige Ableitung entstehender Wärme und somit die
Bauweise der LED-Lampe ist ein wichtiger Schlüssel für ein qualitativ
hochwertiges Produkt.
 Durch zu starke Überhitzung
kann der Trafo einen Totaldefekt
erleiden obwohl die LEDs noch
voll funktionstüchtig sind.

Strom
 Hochvolt: In der Lampen- und Leuchtenbranche übliche
(ugs.) Bezeichnung für 230 V Lampen, Leuchten.
AC – „alternating current“ – Wechselstrom
 Niedervolt: In der Lampen-, Leuchtenbranche übliche
(ugs.) Bezeichnung für 12 V Lampen, Leuchten.
DC – „direct current“ – Gleichstrom

Vorschaltgeräte
 Ein Vorschaltgerät wird zum Betrieb einer
Gasentladungslampe gebraucht. Anderenfalls würde der
Entladungsstrom durch die zu ihrer Funktion
erforderliche Stoßionisation immer weiter ansteigen, bis
die Lampe zerstört wird oder die Sicherung ausgelöst wird.
Vorschaltgeräte (VG) gibt es in zwei Bauarten:
 Magnetische Vorschaltgeräte (KVG, VVG)
 Elektronische Vorschaltgeräte (EVG)
Details:
 http://de.wikipedia.org/wiki/Vorschaltger%C3%A4t

Warum Quecksilber u. Natrium?
 Schmelzpunkt −38,83 °C
 Siedepunkt 357 °C
 Bei 500 °C Druck von 10 bar
 Natrium:
 Schmelzpunkt 97,72 °C
 Siedepunkt 890 °C
 die Gasentladung selbst schon sichtbares Licht

PCB - Leiterplatte
 Printed Circuit Board = Leiterplatte

CE-Zertifikat
 Produkte, auf die aufgrund ihrer Art oder Beschaffenheit
eine oder mehrere der EU-Richtlinien Anwendung findet,
müssen mit der CE-Kennzeichnung versehen sein, bevor
sie erstmals in den Verkehr gebracht oder in Betrieb
genommen werden. Es sind alle anzuwendenden
Richtlinien zu berücksichtigen.
 Die CE-Kennzeichnung bestätigt die vollständige
Einhaltung der „Grundlegenden (Sicherheits-)
Anforderungen“, die in EU-Richtlinien konkret festgelegt
sind.
 CE ist Voraussetzung für Förderung

TÜV-Zertifikat
 CE Zertifikate können nach Konformitätserklärungen von
jeder internationalen Prüfstelle vergeben werden.
 Viele Firmen legen Wert darauf, dass diese Prüfung von
einer europäischen bzw. deutschen Prüfstelle durchgeführt
wird. Ausgezeichneten Ruf hat der TÜV – Technischer
Überwachungs Verein
 Ein TÜV Prüfzeichen ist also gleichzusetzen mit einem
Qualitätssiegel und nicht nur mit einer Garantie, die
gesetzlichen Fertigungsvorschriften einzuhalten
 Schließlich sagt das Prüfzeichen auch etwas über die
Qualität und Langlebigkeit des geprüften Produkts aus.
 (Prüfzeichen des VDE-Instituts )

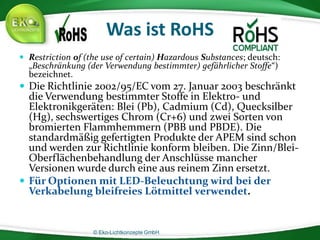

Was ist RoHS
 Restriction of (the use of certain) Hazardous Substances; deutsch:
„Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe“)
bezeichnet.
 Die Richtlinie 2002/95/EC vom 27. Januar 2003 beschränkt
die Verwendung bestimmter Stoffe in Elektro- und
Elektronikgeräten: Blei (Pb), Cadmium (Cd), Quecksilber
(Hg), sechswertiges Chrom (Cr+6) und zwei Sorten von
bromierten Flammhemmern (PBB und PBDE). Die
standardmäßig gefertigten Produkte der APEM sind schon
und werden zur Richtlinie konform bleiben. Die Zinn/Blei-
Oberflächenbehandlung der Anschlüsse mancher
Versionen wurde durch eine aus reinem Zinn ersetzt.
 Für Optionen mit LED-Beleuchtung wird bei der
Verkabelung bleifreies Lötmittel verwendet.

ENEC-Zertifizierung
 Das ENEC-Zeichen (European Norms Electrical
Certification) ist ein europäisches Prüf- und
Zertifizierungszeichen unter anderem für Leuchten und
elektrische Komponenten in Leuchten. Mit dem Zeichen
werden die Übereinstimmung eines Produktes mit den
geltenden europäischen Normen und die Überprüfung der
laufenden Fertigung durch Inspektoren der jeweiligen
Prüfinstitute dokumentiert. Das ENEC-zeichen wird in
Verbindung mit der Identifikationsziffer der nationalen
Prüfinstitution sowie mit deren eigenem Logo abgebildet.

Down Lights
 Meistens wird dieser Begriff für Deckenleuchten
verwendet. Decken-Einbauleuchten sind in Hohlräumen
oder Zwischendecken montiert, ihr größter Teil ist nicht
sichtbar. Häufig schließt die Lichtaustrittsöffnung bündig
mit der Decke ab. Einbauleuchten eignen sich für den
Wohnraum, für den Außenbereich, für den Ein- und
Aufbau in Möbeln.

Up Lights
 Bodeneinbauleuchten geben das Licht nach oben ab. Sie
werden oft zur Wegmarkierung oder als akzentuierende
Beleuchtung eingesetzt.

Flood Lights
 Bezeichnung für Scheinwerfer

High Bay Lights
 Hallenbeleuchtungen

PAR Lampen
 PAR-Scheinwerfer (englisch parabolic aluminized
reflector)
 PAR-Scheinwerfer finden üblicherweise in der Veranstaltungstechnik ihren
Einsatzort (z.B. als sogenannte 4er oder 6er-Bars hängend montiert). Auch als
Ladenbeleuchtung oder Allgemeinbeleuchtung in Privathaushalten wird aber
vermehrt auf PAR 30 LED Strahler bzw. PAR 38 LED Scheinwerfer gesetzt.

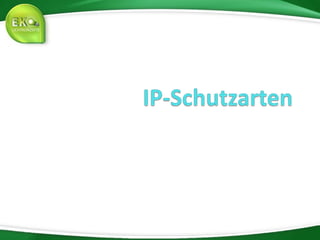

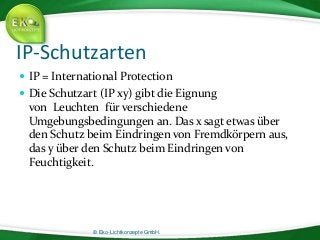

IP-Schutzarten
 IP = International Protection
 Die Schutzart (IP xy) gibt die Eignung
von Leuchten für verschiedene
Umgebungsbedingungen an. Das x sagt etwas über
den Schutz beim Eindringen von Fremdkörpern aus,
das y über den Schutz beim Eindringen von
Feuchtigkeit.

 IP69K
Zyklen von 30 Sekunden
14-16 Liter pro Minute
Wassertemperatur 80°C
80-100bar Druck

IP – Schutzklassen
 Einteilung des Schutzes gegen elektrischen
Schlag. Es gibt die Schutzklasse I, II und III.
Die Schutzklasse I verfügt über eine Erdung
(Kabelkennzeichnung grün-gelb). Die
doppelte Isolierung der Schutzklasse II wird
beispielsweise in Verbindung mit Euro-
Steckern ohne Erdung verwendet.
Schutzklasse III bezeichnet Geräte, die mit
Schutzkleinspannung betrieben werden.

IP – Schutzarten
Sprühwassergeschützt
Spritzwassergeschützt
Strahlwassergeschütz bei direktem
Wasserstrahl und 12 V
Wasserdicht bei zeitweiligem
Untertauchen und 12 V

Danke
Für Ihr Interesse und Ihre Aufmerksamkeit

Technische grundlagen

Weitere ähnliche Inhalte

Empfohlen

Technische grundlagen
